«МЕЗОН-201»

(РАДИОПРИЕМНИК),
«МЕЗОН-202» (РАДИОЛА)

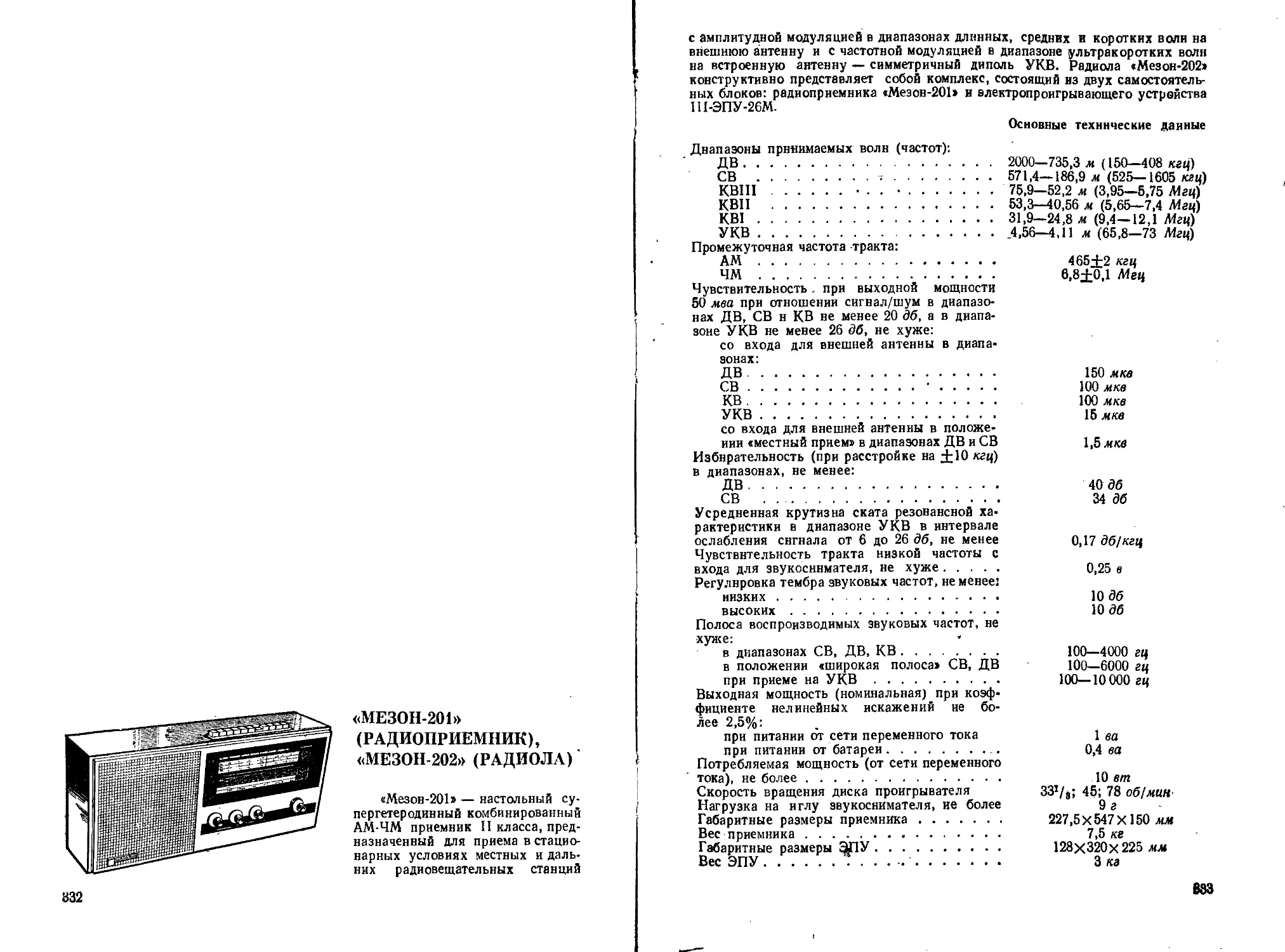

«Мезон-201» — настольный су-
пергетеродинный комбинированный
АМ-ЧМ приемник II класса, пред-
назначенный для приема в стацио-
нарных условиях местных и даль-
них радиовещательных станций
с амплитудной модуляцией в диапазонах длинных, средних и коротких воли на
внешнюю антенну и с частотной модуляцией в диапазоне ультракоротких волн
на встроенную антенну — симметричный диполь УКВ. Радиола «Мезон-202»
конструктивно представляет собой комплекс, состоящий из двух самостоятель-
ных блоков: радиоприемника «Мезон-201» и электропроигрывающего устройства
1Н-ЭПУ-26М.

Основные технические данные

Диапазоны принимаемых волн (частот):
ДВ.....................................

СВ ................................

KBIII .......... . . •............

КВП ...........................  .

KBI................................

УКВ................................

Промежуточная частота тракта:
АМ.....................................

ЧМ.................................

Чувствительность. при выходной мощности
50 мва при отношении сигнал/шум в диапазо-
нах ДВ, СВ н КВ не менее 20 дб, а в диапа-
зоне УКВ не менее 26 дб, не хуже:

со входа для внешней антенны в диапа-

2000—735,3 м (150—408 кгц)
571,4—186,9 м (525—1605 кгц)
75,9—52,2 м (3,95—5,75 Мгц)
53,3—40,56 м (5,65—7,4 Мгц)
31,9—24,8 м (9,4—12,1 Мгц)
_4,56-4,11 м (65,8—73 Мгц)

465±2 кгц

6,8±0,1 Мгц

зонах:
ДВ..................................

СВ.........................•.........

КВ..................................

УКВ.................................

со входа для внешней антенны в положе-
нии «местный прием» в диапазонах ДВ и СВ

Избирательность (при расстройке на ±10 кгц)
в диапазонах, не менее:

ДВ..................................

СВ ..................................

Усредненная крутизна ската резонансной ха-
рактеристики в диапазоне УКВ в интервале
ослабления сигнала от 6 до 26 дб, не менее
Чувствительность тракта низкой частоты с
входа для звукоснимателя, не хуже.......

Регулировка тембра звуковых частот, не менее:
низких .................................

150 мкв

100 мкв

100 мкв

15 мкв

1,5 мкв

40 дб

34 дб

высоких ..............................

Полоса воспроизводимых звуковых частот, не
хуже:

в диапазонах СВ, ДВ, КВ...............

в положении «широкая полоса» СВ, ДВ

при приеме на УКВ.....................

Выходная мощность (номинальная) при коэф-
фициенте нелинейных искажений ие бо-
лее 2,5%:

при питании от сети переменного тока

при питании от батареи ...............

Потребляемая мощность (от сети переменного
тока), не более...........................

Скорость вращения диска проигрывателя
Нагрузка на иглу звукоснимателя, ие более
Габаритные размеры приемника..............

Вес приемника.............................

Габаритные размеры qfiy..................

0,17 дб/кгц

0,25 в

10 56

10 56

100—4000 гц

100—6000 гц

100-10 000 гц

1 ва

0,4 ва

10 вт
ЗЗ1/^; 45; 78 об/мин
9г

227,5 x 547X150 мм

7,5 кг
128x320x 225 мм

3 кг
МП

св

Дв

шп^

Лв-1

СКВ

Кв-й

Mir **
[Магни"?
торон)
зв

включе-
ние
батареи

КВ-Ш

а

Рис. 124. Принципиальная электрическая схема
а —блок КСДВ-ПЧ; .6««.блок УНЧ; о — блоки УКВ*
радиоприемника «Мезон-201» и радиолы «Мезон-202»:

ВПУ и выпрямителя (переключатель диапазонов в положении СВ).
У 2 (14)

ж|

У2(Н)

# МП41 ТгМП41

т3 МП41 Т^МП41

RfflK

£
20,0

0,1

0,98

Rs
680

5б(0 Rl*l33K

&

Wk

RM2
68Л21

0,~

0Д

। 0,758


2O'°^\lcg\_
°- f 8



C4

4,7k

2,18

On

R12150

to

0*0,15

5,68 Си

RnlOOK

1500
\Ri4
33k

Off

0/8

50,0

л10к

2,08 Rff68K
CtSljOf^-

s , ,1S i28
gl» Izl

390 D

n Rm

Ris 3,3k

10

q qj -j-	R2 33k


У2(17)

ЁЧ

НЧ

6

RirfK

150
R25
100

Г8 П213Б

98

„ ,n. T6
R21470 gg

w

500,0

T7
МП37А

Т;МП40А

0,60	4.78

0,458

14

12

R3t)\

390

У2(24) У2(25)

Ts
П213Б

0,071/5

15	10

У2 (20)

1000,0 У2(19)

- 1ГД-28
Ш7

Ce500,0

1ГД-28

-У2(18)

~ У2(23)

MH-6,3^-— мн-6,3

б
Принципиальная схема

Электрическая схема (рис. 124) и конструкция выполнены поблочному прин-
ципу и состоят из следующих функциональных блоков: УКВ (Ух), КСДВ-ПЧ
(У2), УНЧ (У8), питания (У4), ЭПУ (У6). Плата каждого блока и блок ЭПУ об-
ведены сплошными контурными линиями. Порядковые номера всех элементов
даны для каждого блока отдельно. Элементы, входящие в узлы, обведенные штри-
ховыми или штрихпунктириыми линиями, а также установленные непосред-
ственно на шасси, имеют свою нумерацию. Для акономии места, занимаемого схе-
мой в книге, блоки Ух, У4 и У6 объединены рисунком с одним индексом (рис. 124, в).

Блок УКВ. Входная цепь диапазона УКВ собрана по одноконтурной схеме
и не перестраивается. Связь контура Lj, Ci—С2 с симметричным диполем УКВ —
трансформаторная. Транзистор 1\ работает в каскаде УВЧ и включен по схеме
с общей базой. Преобразователь выполнен по схеме с совмещенным гетеродином.
Транзистор Та преобразователя включен также по схеме с общей базой. Кон-
туры УВЧ £8С, и гетеродина L4CiaC18 имеют индуктивную настройку. Для ос-
лабления сильных входных сигналов параллельно контуру УВЧ включен огра-
ничительный диод Дх. Автоматической подстройки частоты блок УКВ не имеет,
в остальном схема идентична блоку УКВ радиоприемника «Рига-103».

Блок КСДВ-ПЧ. Входные цепи диапазонов ДВ, СВ и КВ — одиночные кон-
туры, индуктивно связанные с внешней антенной при помощи катушек связи Lj,
размещенных вместе с контурными катушками на соответствующей каждому
диапазону контурной планке (Пг—СВ, /72—ДВ, П3— KB.I, /74— КВН, 77в—
КВШ). Внешняя антенна подключается к катушкам связи с помощью конден-
сатора Cj. При переходе на «местный прием» в цепь антенны включается резистор
Ri и конденсатор Са, за счет которых происходит ослабление сигнала мощных стан-
ций. Преобразователь собран по схеме с отдельным гетеродином (Та — смеситель,
Т\ — гетеродин). Транзистор Ti собран по схеме с общим эмиттером и двухконтур-
ным фильтром в цепи коллектора Tpt при работе в режиме УПЧХ по тракту ЧМ и
по схеме с общей базой и автотрансформаторной звязью в цепи эмиттера при ра-
боте в режиме отдельного гетеродина по тракту АМ. Транзистор Та включен по-
схеме с общим эмиттером и работает в каскаде УПЧа по тракту ЧМ и как смеси-
тель по тракту АМ. При приеме в диапазонах с АМ напряжение сигнала от вход-
ных контуров поступает в цепь базы, а напряжение гетеродина подается в цепь
эмиттера транзистора Та через конденсатор С8. Для ослабления помехи входного
сигнала с частотой, примерно равной промежуточной, в базовую цепь транзистора
включено два фильтра ПЧ LC3 и LjCj (Ф) с частотой настройки 600 кгц.

Усиление сигнала промежуточной частоты по тракту ЧМ осуществляется
в четырех каскадах УПЧ (1\, Т3, Т3, Т4), а по тракту АМ в двух каскадах (Ts,
Т4). Все каскады ПЧ — резонансные, без нейтрализации. Нагрузкой каждого
каскада служат двухконтурные фильтры промежуточной частоты. Коллекторные
и базовые контуры каждого каскада объединены в общий узел Тр. Контуры по
тракту ЧМ Tpi, Тр3, Tpi и Трй настроены иа частоту 6,8 Мгц, по тракту АМ
Тр3 и Тр3 — иа частоту 465 кгц, а коллекторный контур Тр7 имеет частоту наст-
ройки 600 кгц. Связь между контурами УПЧ — индуктивная. С включением кла-
виши «ШП» происходит изменение ширины полосы пропускания тракта АМ за
счет изменения индуктивной связи между контурами трансформаторов усилителя
промежуточной частоты.' Детектор в приемнике собран по типовой схеме комби-
нированных АМ-ЧМ приемников с отдельными детекторами для трактов АМ и
ЧМ4 Частотный детектор иа диодах Дй и Д, собран по схеме симметричного дроб-
ного детектора, амплитудный выполнен на диоде Д3, включенном в цепь диодного
контура LifTp.,) Сад. Диоды Дх, Д2 и Д4 образуют цепи автоматической регули-
ровки усиления при работе приемника в любом режиме. Питание транзисторов
всех каскадов осуществляется от электронного стабилизатора (Тв, Тй, Д3),
обеспечивающего стабилизацию напряжения на уровне 5,6 в.

Блок УНЧ состоит из пяти каскадов усиления напряжения и оконечного кас-
када усилителя мощности. Сигнал с детекторных каскадов поступает на базу
транзистора Тх предварительного усилителя напряжения. Связь с последующим
каскадом УНЧ Tt — непосредственная. Каскады охвачены отрицательной об-
ратной свизью по постоянному току. Транзисторы первых трех каскадов усиления
338
О

Рис. 125. Расположение де-
талей блока на платах УКВ
(а), КСДВ-ПЧ (б) и УНЧ (в).

6


напряжения включены по схеме с общим эмиттером, а транзистор Т4 эмиттерного
повторителя — по схеме е общим коллектором. В приемнике применена раздель-
ная регулировка тембра звука в области низких и высоких частот. Регуляторы
тембра низких /?а и высоких Ri частот (оба иа шасси) включены между вторым и
третьим каскадами УНЧ. Для компенсации снижения уровня сигнала иа средних
частотах н приемнике применен дополнительный каскад УНЧ (Тв). Предокоиеч-
иый — фазоиивертор — и оконечный усилители мощности выполнены иа тран-
зисторах Г», Т,» Тв н Тц по схеме последовательного двухтактного .усилителя
с дополнительной симметрией исбестрансформаторным выходом. Температурная
стабилизация выходного каскада осуществляется терморезистором Rw. Нагрузкой
оконечного каскада служат два громкоговорителя типа 1ГД-28.

Блок питания У4 предназначен для питания приемника от сети переменного
тока напряжением 127/220 в. Двухполупериодный выпрямитель выполнен на
диодах Д1—Д4. Выпрямленное напряжение 9 в подается к приемнику через розет-
ку Ша. В блоке питания имеется фильтр помехозащиты (Cj, Са). Режимы работы
транзисторов, измеренные при отсутствии сигнала, указаны на принципиальной
схеме при напряжении источника питания 9 в.

Электропроигрывающее устройство У в состоит из двигателя постоянного тока
Д, звукоснимателя с пьезокерамической головкой Зв, имеющего две постоянные
иглы для воспроизведения обычной и долгоиграющей микрозаписей, механизмов
включения двигателя, переключения оборотов и дросселя Др±. Электрическая
сеть защищена от коротких замыканий-В ЭПУ предохранителями Прг, Пр3.

Конструкция и детали

Шасси приемника иыполнено по принципу функциональных блоков. ЭПУ
выполнено в виде самостоятельного блока. Монтаж блоков приемника выполнен
на печатных платах. На плате (рис. 125, а) установлен механизм индуктивной
настройки, закрепленный на литом основании, которое вместе с верхним алюми-

Рис. 126. Кинематическая схема верньеров тракта АМ (а) и ЧМ (б) радио-
приемника «Мезои-201».

ииевым экраном обеспечивает надежную экранировку блока. Все конденсаторы
в блоке применены с допуском ±5%. На плате Уа (рис. 125,6) размещены кои-
тактура переключателя, контурные планки каждого диапазона, экранированные
трансформаторы ПЧ и другие элементы схемы, на контурных планках — контур-
ные катушки, подстроечные конденсаторы и элементы схемы каждого диапазона.
Транзисторы оконечного каскада платы (рис. 125, в) для отвода тепла закреп-
лены на радиаторах. Платы У4, Уа, Уа, блок КПЕ, верньерные механизмы
(рис. 126), регуляторы громкости и тембра закреплены на общем шасси.
Блок питания У4 выполнен иа отдельном шасси. Катушки УКВ — однослой-
ные; УВЧ и гетеродина имеют латунный сердечник, входная — ферритовый
марки 13ВЧ1 размерами 2,86 X 8 мм, ЛЧ — ферритовый марки 100НН разме-
рами 2,86 X 14 мм. Катушки входных контуров диапазонов ДВ и СВ, катушки
фильтров и контуров ПЧ тракта АМ — секционные с сердечниками марки
600НН. Катушки входных контуров диапазонов и катушки ПЧ тракта ЧМ —
однослойные с сердечниками марки 100Н. Каркасы коитуриых катушек и тран-
сформаторов ПЧ изготовлены из полистирола с запрессованными'металлически-
ми контактами, к которым припаяны выводы катушек. Эти же контакты служат
для крепления трансформаторов на печатной плате. Печатные платы покрыты
«Г

изолирующим лаком. Штепсельные разъемы Ш8, Ш3, выполнены на лампо-
вых панельках, которые, как и гнезда для подключения внешней антенны,
«Земля» и дополнительного громкоговорителя, закреплены на задней стенке
шасси. Шасси крепится к футляру четырьмя винтами. Кассета для элементов
питания имеет крышку с фиксирующей кнопкой и защелкой. Лицевая панель
футляра закрыта декоративной решеткой из ударопрочной пластмассы. Задняя
стенка футляра съемная. Все органы управления вынесены на лицевую панель.

В приемнике применены: резисторы Ri—R» (шасси) — типа СПЗ-12а, Rat,
Rai (Уз) — типа СПЗ-16, /?И(У8) — типа СТЗ-17,	— типа СП-0,4, осталь-

ные типа ВС; конденсаторы С8, С4, С8, С8, С8, Сц^), Ct—Ct, Сц—Сц, Сц—CM,
С^, Cgg, С84(У8) —типа К10-7В; Сю» C3i, См, См, Сзо(Уа)» Cj, Са, Са—С8, Сц—
С18, Си—Си (У8), С3, С3, Св (шасси) — типа К50-3, Сц (У3) — типа К50-6, Q, С3,
С4, Ct (планки П) — типа КПК-MH, С„ С8 (Уз). С4 (шасси) — типа БМ-2, С3, С6,
С», С10 (Уз) - типа МБМ, С3 (Уа), Ct—С8 (Тр3, Tpt, Тр,), Ci (Ф) - типа ПМ-2,
Ci (Уа) — типа КСО-1, остальные во всех блоках типа КТ-1.

Данные катушек контуров и трансформаторов ПЧ приведены в табл. 52, сило-
вого трансформатора— в приложении 1.
