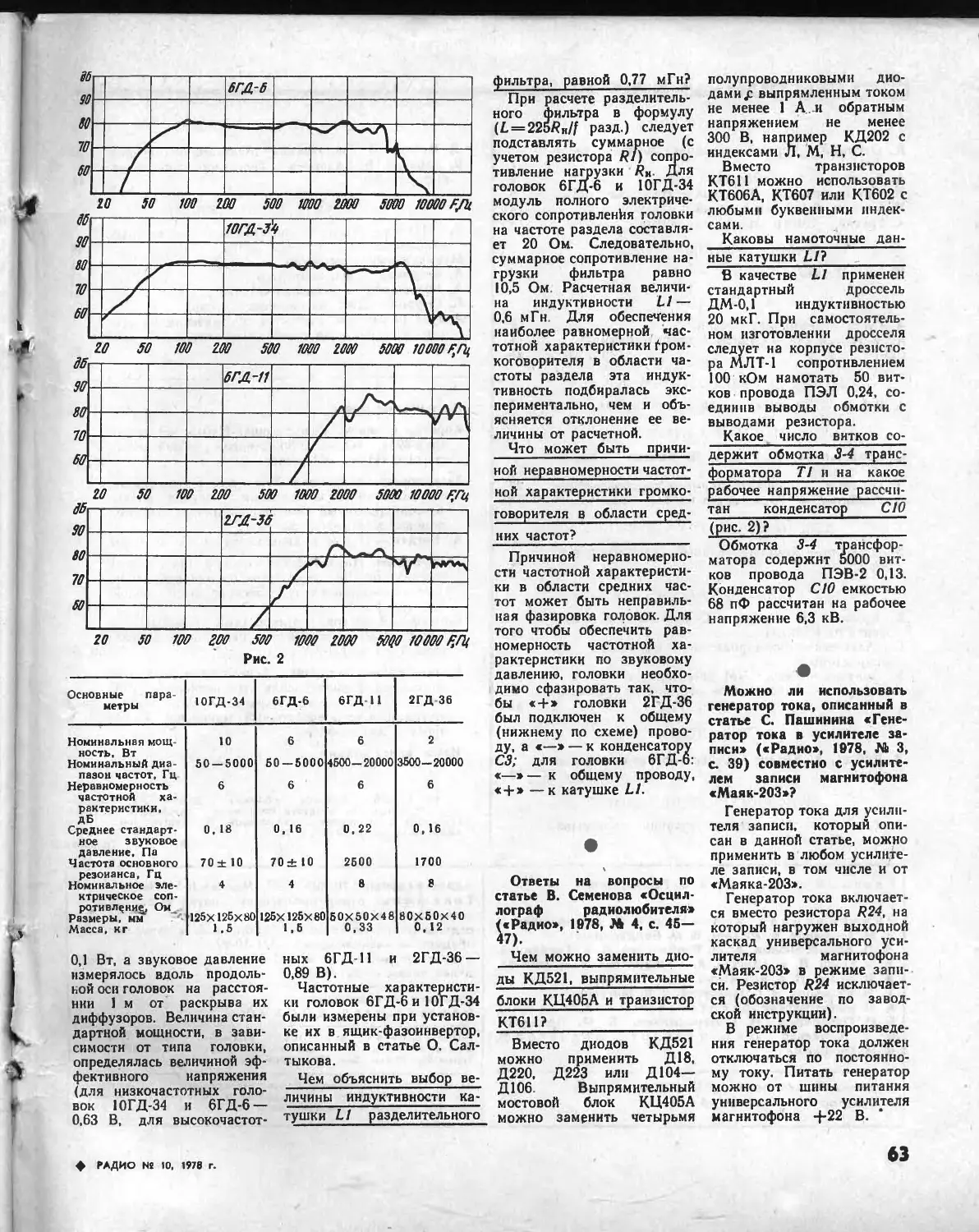

Рис. 2
Основные пара метры	ЮГД-34	6ГД-6	6ГД-11	2ГД 36
Номинальная мощ- ность, Вт	10	6	6	2
Номинальный диа- пазон частот, Гц	50 — 5000	50-5000	4500-20000	3500- 20000
Неравномерность частотной ха- рактеристики.	6	6	6	6
д Среднее стандарт- ное звуковое давление, Па	0, 18	0, 16	0,22	0,16
Частота основного резонанса, Гц Номинальное эле- ктрическое соп-	70± 10	70± 10	2500	1700
	4	4	8	8
ротивл^ни , Ом_ Размеры, мм	125X125x 80	125X125X80	50X50X48	80X50X40
Масса, кг	1.5	1.5	0,33	0,12
0,1 Вт, а звуковое давление
измерялось вдоль продоль-
ьой осн головок на расстоя-
нии 1 м от раскрыва их
диффузоров. Величина стан-
дартной мощности, в зави-
симости от типа головки,
определялась величиной эф-
фективного напряжения
(для низкочастотных голо-
вок 10ГД-34 и 6ГД-6—
0,63 В, для высокочастот-
ных 6ГД-11 и 2ГД-36 —
0,89 В).
Частотные характеристи-
ки головок бГД-би ЮГ Д-34
были измерены при установ-
ке их в ящнк-фазоинвертор,
описанный в статье О. Сал-
тыкова.
Чем объяснить выбор ве-
личины индуктивности ка-
тушки L1 разделительного
фильтра, равной 0,77 мГн?
При расчете разделитель-
ного фильтра в формулу
(L = 225/?H/f разд.) следует
подставлять суммарное (с
учетом резистора /?/) сопро-
тивление нагрузки RH. Для
головок 6ГД-6 и 10ГД-34
модуль полного электриче-
ского сопротивления головки
на частоте раздела составля-
ет 20 Ом. Следовательно,
суммарное сопротивление на-
грузки фильтра равно
10,5 Ом Расчетная величи-
на индуктивности L1—
0.6 мГн Для обеспечения
наиболее равномерной час-
тотной характеристики (ром-
коговорителя в области ча-
стоты раздела эта индук-
тивность подбиралась экс-
периментально, чем и объ-
ясняется отклонение ее ве-
личины от расчетной.
Что может быть причи-
ной неравномерности частот-
ной характеристики громко-
говорителя в области сред-
них частот?_______________
Причиной неравномерно-
сти частотной характеристи-
ки в области средних час-
тот может быть неправиль-
ная фазировка головок. Для
того чтобы обеспечить рав-
номерность частотной ха-
рактеристики по звуковому
давлению, головки необхо-
димо сфазировать так, что-
бы «+> головки 2ГД-36
был подключен к общему
(нижнему по схеме) прово-
ду, а «—> — к конденсатору
СЗ; для головки 6ГД-6:
«—»— к общему проводу,
«+> —к катушке L1.
Ответы на вопросы по
статье В. Семенова «Осцил-
лограф радиолюбителя»
(«Радио», 1978, № 4, с. 45—
47).
Чем можно заменить дио-
ды КД521, выпрямительные
блоки КЦ405А и транзистор
КТ611?__________________
Вместо диодов КД521
можно применить Д18,
Д220, Д223 или Д104—
Д106 Выпрямительный
мостовой блок КЦ405А
можно заменить четырьмя
300 В, например
индексами Л, М,
полупроводниковыми дио-
дами/: выпрямленным током
не менее 1 А и обратным
напряжением не менее
300 В, например КД202 с
индексами Л, М, Н, С.
Вместо транзисторов
КТ611 можно использовать
КТ606А, КТ607 или КТ602 с
любыми буквенными индек-
сами.
Каковы намоточные дан-
ные катушки Lit__________
В качестве L1 применен
стандартный дроссель
ДМ-0,1 индуктивностью
20 мкГ. При самостоятель-
ном изготовлении дросселя
следует на корпусе резисто-
ра МЛТ-1 сопротивлением
100 кОм намотать 50 вит-
ков провода ПЭЛ 0,24, со-
единив выводы обмотки с
выводами резистора.
Какое число витков со-
держит обмотка 3-4 транс-
форматора Т1 и на какое
рабочее напряжение рассчи-
тан конденсатор СЮ
(рис. 2)?________________
Обмотка 3-4 трансфор-
матора содержит 5000 вит-
ков провода ПЭВ-2 0,13.
Конденсатор СЮ емкостью
68 пФ рассчитан на рабочее
напряжение 6,3 кВ.
Можно ли использовать
генератор тока, описанный в
статье С. Пашннина «Гене-
ратор тока в усилителе за-
писи» («Радио», 1978, № 3,
с 39) совместно с усилите-
лем записи магнитофона
«Маяк-203»?
Генератор тока для усили-
теля записи, который опи-
сан в данной статье, можно
применить в любом усилите-
ле записи, в том числе и от
«Маяка-203».
Генератор тока включает-
ся вместо резистора R24, на
который нагружен выходной
каскад универсального уси-
лителя	магнитофона
«Маяк-203» в режиме запи-
си. Резистор R24 исключает-
ся (обозначение по завод-
ской инструкции).
В режиме воспроизведе-
ния генератор тока должен
отключаться по постоянно-
му току. Питать генератор
можно от шины питания
универсального усилителя
магнитофона -f-22 В.
