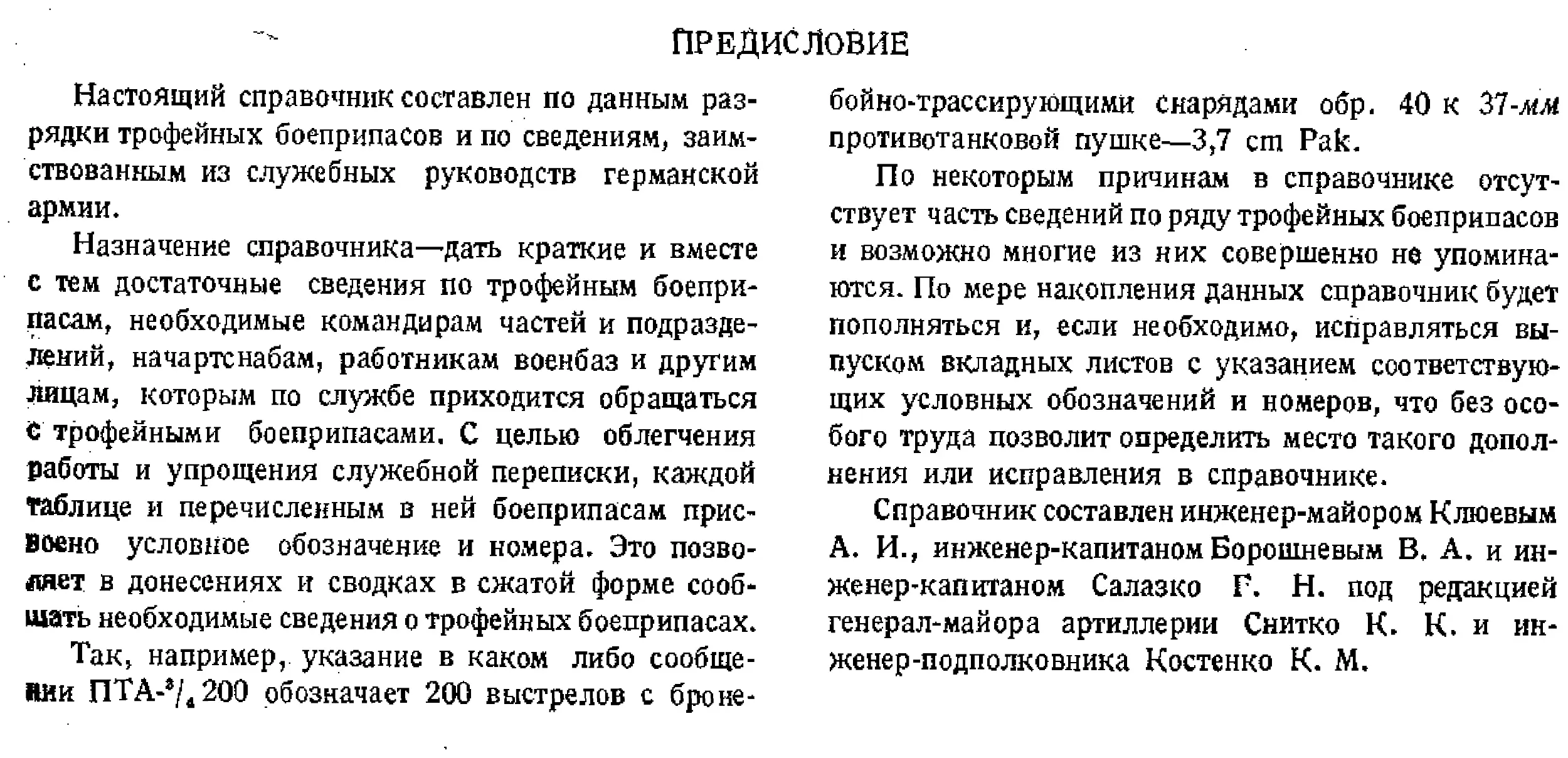

ПРЕДИСЛОВИЕ
Настоящий справочник составлен по данным раз-
рядки трофейных боеприпасов и по сведениям, заим-
ствованным из служебных руководств германской
армии.
Назначение справочника—дать краткие и вместе
с тем достаточные сведения по трофейным боепри-
пасам, необходимые командирам частей и подразде-
лений, начартснабам, работникам военбаз и другим
лицам, которым по службе приходится обращаться
С трофейными боеприпасами. С целью облегчения
работы и упрощения служебной переписки, каждой
таблице и перечисленным в ней боеприпасам прис-
воено условное обозначение и номера. Это позво-
ляет в донесениях и сводках в сжатой форме сооб-
щать необходимые сведения о трофейных боеприпасах.
Так, например, указание в каком либо сообще-
нии ПТА-*/4200 обозначает 200 выстрелов с броне-
бойно-трассирующими Снарядами обр. 40 к 37-мм
противотанковой пушке—3,7 ст Рак.
По некоторым причинам в справочнике отсут-
ствует часть сведений по ряду трофейных боеприпасов
и возможно многие из них совершенно не упомина-
ются. По мере накопления данных справочник будет
пополняться и, если необходимо, исправляться вы-
пуском вкладных листов с указанием соответствую-
щих условных обозначений и номеров, что без осо-
бого труда позволит определить место такого допол-
нения или исправления в справочнике.
Справочник составлен инженер-майором Клюевым
А. И., инженер-капитаном Борошневым В. А. и ин-
женер-капитаном Салазко Г. Н. под редакцией
генерал-майора артиллерии Снитко К. К. и ин-
женер-подполковника Костенко К. М.
УКАЗАНИЕ
37-,ww выстрелы с осколочно-трассирующими гра-
натами, укомплектованными взрывателями 3,7 см
Kpf. Z. Zerl. Р. или 3,7 см Kpf. Z. Zerl. Р. МР.
(буква Р в клейме взрывателя забита и вместо нее
выбиты буквы МР) дают при стрельбах прежде-
временные разрывы в канале ствола.
По указанию ГАУ КА № К/1208/3 от 12 ав-
густа 1943 года такие выстрелы для стрельбы и:
немецких 37-ш< противотанковых,, танковых и зе
нитных пушек применять запрещено. Они подле
жат сдаче в тыловые склады.
Указанные выстрелы разрешается применят!
для стрельбы только укомплектованными взрыва
телями AZ39, AZ39Zn или 3,7 см Kpf Z- Zerl. Pv
ЗАМЕЧЕННЫЕ ОПЕЧАТКИ
Стр.
Графа
Строка
Напечатано
Следует читать
К
" " —
27
5 (взрыватель)
8—12 сверху
3,7 см Kpf Z. Zerl, Р.
или
3,7 см Kpf Z- Zerl- Pv,
31
45
То же
То же
61 —
1
61 : 3 (длина выстрела)
61 I То же
।
64 ё —
4—8 снизу
5 снизу
1 сверху
5 сверху
8 снизу
1 сверху
То же
AZ 39
Боеприпасы к 75-лш противотанковой •
пушке обр. 49
I
949 ;
918
Боеприпасы к 75-м,« противотанковой
пушке обр* 41
3,7 см Kpf. Z. Zerl. Р.
или
3,7 см Kpf. Z. ZcrL F * MP.
или
3,7 см Kpf- Z.^Zerl. Pv*
To же
AZ 39 Zn
Боеприпасы к 75-3LM противотанковой
пушке обр; 40 ПТА-14
1005
968
Боеприпасы к 75-ил противотанковой
пушке обр, 41 ПТА-15
I
I. ОБЩИЕ СВЕДЕНИЯ
“ 1 1—I—---------1-
1. АРТИЛЛЕРИЯ ГЕРМАНСКОЙ АРМИИ
На вооружении германской армии состоят следующие орудия:
А
Наименование систем
Сокращенные
обозначения
Наименование систем
Сокращенные
обозначения
28-ллм противотанковая пушка (тя- в. Р.В. 41
желое противотанковое ружье
обр, 41)
37-JMJK противотанковая пушка
37-ли< танковая пушка
3,7 ст Рак.
3,7 cm KwK
37-alw противотанковые чехословац- 3,7 ст Рак. 34 (t) и.
Кие пушки обр. 34 и 37 37(t)
37-лм танковые чехословацкие пуш- 3,7 cm KwK 34 (t) и.
Ки обр. 34 и 38 | 38 (t)
42-jwjh противотанковая пушка обр, 41 4,2 ст Рак. 41
47-лл противотанковая чехословац- 4,7 cm Рак. (t)
кая пушка
47-жг противотанковая чехословац-
кая пушка обр. 36
х47'Лс« противотанковая пушка Шкода ;
на Самоходной установке
47-jlw противотанковая французская
пушка
50-жл/ противотанковая пушка обр. 38
50-jkjw казематная пушка (противо-
. танковая)
50-jkjh длинноствольная противотан-
ковая пушка
50-jMjf пушка, установленная в броне-
куполе (противотанковая)
4,7 ст Рак. К* 36 (t)
I
4,7 ст Рак. (Sfl) (t)
4,7 ст Рак* (f)
Рак. 38
5 ст К. К» (Рак.)
5 ст Рак. К u. Т.
0g> L.)
5 ст К* Т. (Рак.)
50-мм короткоствольная противо-
танковая пушка
50-jwk танковая пушка
50-лш танковая длинноствольная
пушка
75-мм танковая пушка
75-мм танковая пушка обр. 40
75-лл< штурмовая пушка
75-л£л< противотанковая пушка обр* 40
75-л£лс противотанковая пушка обр. 41
75-лгл! легкое пехотное орудиеобр. 18
75-j«jtf легкая полевая пушка обр. 18
75-мм полевая пушка 16 нового
образца (модернизированная 77*мм
полевая пушка 96/16)
75-шг легкое горн о-пехотное ору-
дие обр. 18
75-лш горное орудие обр* 36
75-мм горная пушка обр* 15
76,2-лгч противотанковая пушка
обр. 36 (переделанная русская Ф-22)
76,2~мм п ушка обр. 36 н а самоходной
установке (переделанная русская
Ф-22)
5 ст Рак. К* u. Т.
(kz. к.)
5 cm KwK
5 cm KwK 39
7,5 cm KwK
7,5 cm KwK 40
Stu* G* 7,5 ст К-
7,5 ст Рак. 40
7,5 ст Рак* 41
I. I. G. 18
L F. К* 18
F. К. 16 п* А.
1. Geb. I. G. 18
Geb. G* 36
Geb. К. 15
7,62 cm Рак. 36 (R)
7,62 cm K*36(Sfl)(R)
Наименование систем
Сокращенные
обозначения
J 105~лси горная гаубица обр* 40
I 105-л<л( легкая полевая гаубица
I обр* 16
I 105-лги легкая полевая гаубица
I обр* 18
I 105-лш пушка обр* 17
I 105-лгч пушка 17/04 нового образца
[ (модернизированная пушка обр* 17
I на лафете 04)
105-^jh тяжелая пушка обр. 18
I 105-лш длинная пушка, установлеп-
I ная во вращающемся бронекуполе
| 105-лш средняя пушка, установлен-
| ная в бронированном каземате
| 105-леи средняя пушка, установлен-
ная во вращающемся бронекуполе
105-л/я реактивная пушка Круппа и
Рейнметалл
128-льи пушка па самоходной уста-
новке
150-Л1.И тяжелое пехотное орудие
обр. 33 и 18/40
15О’*м.и длинная тяжелая полевая
гаубица обр* 13
15(Ьлги тяжелая гаубица, установ-
ленная во вращающемся броне-
куполе
150-иИл/ тяжелая полевая гаубица
обр* 18
150-jwjh пушка обр* 16 х
150-и.н пушка обр* 18
10 cm Geb* Н, 40
L F*HJ6
1* F.H.18
10 ст К* П
10 ст К. 17/04и* А-
8* 10 ст К* 18
1g* 10 ст К* Т,
гп. 10 ст К. К*
т* 10 ст к;. Т*
10 cm L, G. 2 КР и.
L.G. 2 Rh.
12,8 ст К, 40 (Pz.
SfL)
S* I* G. 33 u. 18/40
Ig, s, F* H* 13
s* H* T*
S. F H. 18
15 cm K* 16
15 cm K. 18
Продолжение
I
Наименование систем
Сокращенные
обозначения
150-лш пушка обр. 18, установлен-
ная во вращающемся бропскуполе
150-лги пушка обр* 39
150-//Л1 пушка на мортирном лафете
211-л<л< длинная мортира
211-j/jw мортира обр. 18
211-мм пушка обр. 39
211-jwAt тяжелая чехословацкая пуш-
ка Шкода обр, 38
238-дем пушка обр. 3
238-.нле гаубица обр» 39
238-лси чехословацкая гаубица
Шкода
238-ш* чехословацкая пушка обр, 16
283-4LW гаубица
283-alw пушка 5
283-.мл( береговая гаубица
ЗОб-лсле чехословацкая мортира Шко-
да обр, 16
305-л«лс чехословацкая гаубица
Шкода
35-cJw гаубица
38-сл* чехословацкая гаубица обр. 16
42-си чехословацкая гаубица обр* 17
20-мм автоматические зенитные пуш-
ки обр. 30, 38 и 41
20-ли< счетверенная зенитная пуш-
ка обр, 38
37-мм автоматические зенитные пуш-
ки обр, 18 и 36
; 15 cm К* 18. Т.
15 ст К- 39
15 ст К- in Mrs. Laf,
lg. 21 cm Mrs.
21 cm Mrs. 18
21 cm K. 39
21 cnuK. 38
24 cm K. 3.
24 cm H. 39
s. 24 cm К* (K-M.16)
28 cm H. L./12
28 cm K- 5
28 cm Kst, H.
s. 30,5 cm Mrs. (t)
(Mrs, M. 16)
35\cm M. I
42 cm H. (t)
2 cm Flak. 30,38u. 41
2 cm Flak.Vierling. 38
3,7 cm Flak. 18 u. 36
Продолжение
Наименование систем
Сокращенные
обозначения
Наименование систем
Сокращенные
обозначения
50-мн зенитная пушка обр. 41
88-лгм зенитные пушки обр. 18 и 36
88л^.и зенитная пушка на самоход-
ной установке
105-лси зенитные пушки обр. 38 и 30
5 cm Flak. 41
8,8 ст Flak. 18 и. 36
8,8 cm Flak, 18 (Sfl.)
10,5 cm Flak. 38 th 39
I
283-Mм короткая железнодорожная
пушка «Бруно»
283-мм тяжелая железнодорожная
пушка «Бруно»
283-л*л<железнодорожная пушка обр.5
42*с-и железнодорожная гаубица
kz. Бг. Кап. (Е)
s. Вг, Kan. (Е)
Gamma. Mrs. (Е)
15-Л/Л* автоматическая авиапушка
20-лм! автоматическая авиапушка
36-лш авиапушка Рсйнме галл-Борзи г
150-лик железнодорожная пушка
172-jlk железнодорожная пушка
203-леи железнодорожная пушка
211-лш железнодорожная пушка
обр. 12
238-же л ез н о дор ожн а я п у шка
Теодор»
238-лш железнодорожная пушка
«Теодор-Брун о»
238-ля л* желез по дорожи а я пушка обр.З
283-леи длинная и тяжелая железно-
дорожная пушка «Бруно» /
15 ст К. (Е)
17 ст К. (Е)
20 ст К. (Е)
К. 12(E)
Th. Kan. (Е)
Th. Er. Kart. (Е)
К. 3. (Е)
lg. il s. Бг. Кап. (Е)
50-j<At автоматический миномет обр. 19
50-лш легкий миномет обр. 36
81 -мм тяжелый миномет обр. 34
81-лъи чешский миномет обр. 36
Ю5-лм1 химические минометы обр. 35
и 40
158-л<л< шестиствольный химический
миномет «б» 41
210-лгм химический миномет обр. 42
28/32 ел* тяжелая метательная уста-
новка обр. 40 и 41
28/32-си тяжелая метательная уста*
новка на среднем бронированном
транспортере
28/32-сл< химический миномет обр. 41
М. 19
L G. W. 36 (5 ст)
s. G. W, 34 (8 ст)
Gr. W. М. 36 (8 ст)
10 cm Nb. W.35u. 40
15 cm Nb. W. 41
21 cm Nb. W. 42
s. W G. 40 и. 41
s. W. G. 40 am т. gp,
Zgkw.
28/32 cm Nb. W. 41
2. КЛЕЙМЕНИЕ ЭЛЕМЕНТОВ ВЫСТРЕЛА
Клейма
на металлических элементах выстрела
на их поверхности. Они представляют
i различные сочетания знаков, букв и цифр,
рольные клейма приемщиков однотипны на
элементах выстрела. Эти условные сочетания
оляют определять конструктивные и техноло-
гические особенности элементов, назначение их,
правильность сборки при снаряжении и, наконец,
действие и применение выстрела в боевых условиях.
Клейма наносятся на оболочке снарядов, на
корпусе взрывателей, на гильзах и на средствах
воспламенения-
На оболочке снарядов клейма наносятся на на-
ружной и внутренней поверхностях. Места распо-
ложения клейм в зависимости от способа изготов-
ления оболочки и типа снаряда, а также и значе-
ния клейм приведены на фиг. 1—4.
На взрывателях клейма нанесены в одну или
две строчки. Они указывают тип взрывателя, фир-
му, которая его изготовила, номер партии и год
изготовления. На некоторых типах взрывателей
эти стандартные клейма дополнены знаками, бук-
вами и цифрами, указывающими тип снаряда, к ко-
торому они предназначены, материал, из которого
изготовлен корпус взрывателя, наименование уста-
новки и время замедления (фиг. 5 и б).
Так, например:
Клеймо kl. AZ 23 RhS 50 1937 обозначает:
kl. AZ 23 — малый ударный взрыватель 23
RhS — фирма
50 — партия
1937 — год изготовления
Клеймо BdZ. f.21 cm Gr. 18 Be.RhS 433 1940
BdZ — донный взрыватель
f. 21 cm. Gr.18— к 21-сл< снаряду 18
Be — бетонобойному
RhS — фирма
433 — партия
1940 — год изготовления
Наиболее часто на взрывателях встречаются
следующие клейма, указывающие установку и вре-
мя замедления:
-( —походное крепление
О или OV —установка без замедления
m.V. —установка на замедление
m.V. 0,15 —установка на замедление 0,15 сек.
к/V —установка на малое замедление
g/V —установка на большое замедление
1/V —установка на первое замедление
2/V —установка на второе замедление
Клейма на гильзах нанесены на донном срезе.
Они указывают индекс гильзы и материал, из ко-
торого она изготовлена, назначение ее, фирму,
партию и год изготовления (фиг. 7).
Так, например:
Клеймо 6351 St. 21 cm Mrs. 18 Р 8 1939 обо-
значает:
6351 —индекс гильзы
St. — материал сталь (на латунных гиль-
зах буквы после индекса не ста-
вятся)
21 cm Mrs. 18 —к 21-саг мортире обр. 18
Р —фирма
8 —партия
1939 —год изготовления
Ниже в таблице приведены индексы на гильзах
и артиллерийские системы, к которым они пред-
назначены.
Индекс гильз1
6331 или 6331/57®
6331 или 6331/67®
6360
6317
6360
6358
6354
6339
6354
6340
7,5 cm Patrh.
(6344). L Рак.
44 Кр.
6340
6340
6341
6316
6343
6341
6359
6335
6342
6342 6342 653
Сокращенное обозначение
системы
s. Р. В. 41
3/7 ст Рак.
3,7 cm KwK
3,7 cm Рак. 34 (t) u. 37 (t)
3J cm KwK 34 (t) u.38 (t)
4,7 cm Pak (t)
4,7 cm Pak (f)
Pak. 38
5 cm KwK
5 стРак. К. u. T. (lg.L.)
5 cm Рак. К. u. T. (kz, L.)
7,5 cm KwK
7,5 cm KwK 40
Stu. G. 75 cm. K.
7,5 cm Pak. 40
7,5 cm Pak. 41
7,62 ст Рак. 36 (R)
7,62 ст К. 36 (Sfl.)(R)
1. I. G. 18
L F. К. 18
F. К. 16 п. А.
1. Geb. I. G. 18
! Geb. G. 36
Geb. К. 15
I. F. IL 16
Наименование Системы
28-mm
37-мм
37-mm
37-mm
37-mm
47-mm
47-mm
50-alm
50-MM
50-лш
50-мм
75-mm
75 -мм
75-mm
75-mm
75-mm
противотанковая пушка обр. 41
противотанковая пушка
танковая пушка
противотанковые чехословацкие пушки обр. 34 и 37
танковые чехословацкие пушки обр, 34 и 38
противотанковая чехословацкая пушка
противотанковая французская пушка
противотанковая пушка обр. 38
танковая пушка
длинноствольная противотанковая пушка
короткоствольная противотанковая пушка
танковая пушка
танковая пушка обр. 40
штурмовая пушка
противотанковая пушка обр, 40
противотанковая пушка обр. 41
76,2-лш противотанковая пушка обр. 36 (переделанная русская Ф-22)
76,2-мм пушка обр. 36 на самоходной установке (переделанная русскаяФ-22)
75-лш легкое пехотное орудие обр. 18
75-лш легкая полевая пушка обр. 18
75-мм полевзя пушка 16 нового образца
75-.и.и легкое горно-пехотное орудие обр. 18
75-m,w горное орудие обр. 36
75-м м горная пушка обр. 15
105-лш легкая полевая гаубица обр. 16
105-лМ! легкая нолевая гаубица обр, 18
1 Буквы St. справа от индекса гильзы указывают материал, из которого она изготовлена — сталь,
3 Латунная сборная гильза со стальным дном.
3 Свальная ссертная гильза, изготовленная точечной сваркой.
Продолжение
Индекс гильз
Сокращенное обозначение
системы
Наименование системы
_ I I L I____________'_L L 1
6302
6302
6349
6349
6356
6356
6303
6303
6357
6350
6350/71 С3
6304
6352
6318
L/45
6305
6351
10 ст К.17
10 ст К- 17/04 п. А.
s. Ю ст К- 18
1g. 10 ст К* Т.
т. 10 ст К* FC
i т. 10 ст К- Т.
s. I. G. 33 и. 18/40
lg- s. F. Н, 13
s. Н. Т.
s. F. Н. 18
15 cm К. 16
15 ст К. 18
15 ст К. 39
15 ст К. in Mrs. Laf,
1g. 21 cm Mrs.
2i cm Mrs. 18
21 cm K. 39
24 cm H. 39
28 cm Kst. Н.
Юб-лтлт пушка обр. 17
105-лш пушка 17/04 нового образца
105-л#л/ тяжелая пушка обр. 18
105-льи длинная пушка, установленная во вращающемся бропекуполе
105-лъи средняя пушка, установленная в бронированном каземате
105-лтл^ средняя пушка, установленная во вращающемся бронекуполе
15(кид< тяжелое пехотное орудие 33 и 18/40
150-л-са! длинная тяжелая полевая гаубица обр. 13
150-.ИЛ1 тяжелая гаубица, установленная во вращающемся бронекуполе
150-лтм тяжелая полевая гаубица обр. 18
15О'ЛШ пушка обр. 16
150-лм/ пушка обр. 18
: 150-лгм пушка обр. 39
150-лки пушка на мортирном лафете
28 cm H. L/12
28 cm Kst. H.
S*30f5 cm Mrs. (t) (Mrs. M.16)
42 cm H. (t)
211-шт длинная мортира
211 -мм мортира обр. 18
211мш пушка обр. 39
238-шт гаубица обр. 39
238-alw чехословацкая гаубица Шкода
238-лм чехословацкая пушка обр. 16
283-vai гаубица
283-шт гаубица
305-лш чехословацкая мортира Шкода обр.
305-лш чехословацкая гаубица Шкода
38-СЛ1 чехословацкая гаубица обр. 16
42*сч чехословацкая гаубица обр. 17
16
1 Буквы St. справа от индекса гильзы указывают материал, из которого она изготовлена—сталь.
а Стальная свертная гильза обычная.
+
Продолжение
Индекс гильз1
Сокращенное обозначение
системы
Наименование системы
6348 и 6333
6305 и 6347
6307 и 6301
6352
С/95
С/34
С/95
С/95
L/45/50
С/95
С/Э5
2 cm.FJak.
3,7 cm Flak. 18 u. 36
8,8 cm Flak* 18 u. 36
10,5 cm Flak, 38 u. 39
15 cm Kan. (E)
17 cm Кап. (E)
20 cm Kan* (E)
Th. Кап. (E)
Th, Br* Кал* (E)
K.3 (E)
1g* uT s. Br* Кап. (E)
kz* Br* Kan. (E)
s, Br. Kan* (E)
20-лм< автоматические зенитные пушки
। 37-Л1Л/ автоматические зенитные пушки обр* 18 и 36
^88-лтл< зенитные пушки обр.18 и 36
105-Л1Х зенитные пушки обр. 38 и 39
150-лъи железнодорожная пушка
172-лъ« железнодорожная пушка
203-лгч железнодорожная пушка
238-чм железнодорожная пушка «Теодор»
238~лм< железнодорожная пушка «Теодор-Бру но»
238’лм/ железнодорожная пушка обр* 3
283-мм длинная, тяжелая железнодорожная пушка «Бруно»
283’jWJf короткая железнодорожная пушка «Бруно»
283-лм! тяжелая железнодорожная пушка «Бруно»
Буквы St. справа от индекса гильзы
указывают материал,
из которого она изготовлена—сталь,
Капсюльные втулки в германской артиллерии
рименяются двух типов: ударные и электрические.
Слейма на них нанесены по окружности донной
оверхности. По этим клеймам можно установить
ндекс капсюльной втулки, фирму, номер партии
год изготовления. На стальных фосфатированных
ли луженых капсюльных втулках клейма часто, за-
еняются маркировкой белой краской. Так, на-
ример, клеймо на электро-запальной втулке С/22
t. RhS 270 42 1940 обозначает (фиг. 8):
С/22 —индекс электро-запальной втулки
St —материал корпуса —сталь
RhS 270 —завод
42 —партия
1940 .— год изготовления
Ниже приведены индексы капсюльных втулок
их тип и назначение.
Индексы втулок
Тип втулки
Применяется в артсистсмах
С/12
или
С/12 п. А* или
C/12 п. A. St
Ударная капсюльная втулка
Рак. 38; 7,5 ст Рак. 40; 7,5 ст Рак, 41; 7,62 ст Рак. 36 (R); LF-K* 18;
1Л. О. 18; F. К- 16 ге A; i. Gob, L G. 18; Geb. К. 15; Geb. G. 36;
8,8 cm Flak. 18 и 36; L F. H. 16; L F. H. 18; 10 cm K- 17; 10 cm
Kr 17/04 П. A.; s. 10 cm Ц. 18; 1g. 10 cm К. T.; 1. H. T; s, LG. 33;
1g. s. F. FL 13; s. H. T; s. F. H. 18; 15 cm K. 16; 15 cm K* 18;
15 cm K* 39; 15 cm K* in Mrs. Laf; 1g. 21 tm Mrs.; 21 cm Mrs. 18;
21 cm K- 39; 24 cm H. 39; 15 cm К. (E); 17 cm Кап. (E); 20 cm К- (E);
Th. Kan. (E); Th. Br. Kan. (E); 28 cm FL L/12; 1g. u. s. Br. Kan. (E);
kz. Br. Кап. (E); 28 cm Kst. H.
С/13 п. А. или
С/13 п. A. St
С/33 или C/33 St
С/22 пли C/22 St
» » »
Электро-запальная втулка
С/23
Vz 33 sv
М 33 sv
М 40 sv
vz 33 dv
M 33 dv
Электро-запальная втулка
Ударная капсюльная втулка
(чехословацкая)
То же
& »
Запальная трубка
D. В. С.
2,8 cm s. Р. В. 41; 3,7 ст Рак.; 3,7 cm Flak. 18 11. 36; 10 cm Nb. W. 40
(с переходной втулкой)
3,7 cm Flan. 18 и. 36; 3 ст авиапушка Рейнметалл Борзиг
5 cm KwK; 5 ст Рак. К- u. Т. (Ig. L.), 5 ст Рак. К- и. Т. (kz. L.)
7,5 cm KwK; 7,5 ст KwK. 40; Stu. G. 7,5 ст К.; 10,5 cm Flak. 38 и
39; m. 10 cm К. K-; m. 10 cm К. T.
! 3,7 cm KwK
3,7 cm Pak. 34 (t) u. 37 (t); 3,7 cm KwK* 34 (t) u. 38 (t)
3,7 cm Pak. 34 (t) u- 37 (t); 3,7 cm KwK. 34 (t) il 38 (t)
3,7 cm Pak. 34 (t) h. 37 (t); 3,7 cm KwK 34 (t) u. 38 (t)
। 4,7 cm Pak. (f)
4,7 cm Pak. (f)
25-лш французская противотанковая пушка (устанавливается на броне-
машинах).
4,7 cm Pak. (f)
Примечания. 1. В выстрелах калибром до 20 .ад применяется ударный капсюль-воспламенитель патронного типа
2. На латунных капсюльных втулках буквы St справа от индекса не ста®1тся.
На некоторых трассерах также нанесены клейма, клейма указывают на фирму (RhS) и год изготов
которые расположены на выточках для ключа. Эти ления.
Помимо указанных выше клейм, являющих ей
общими для германских боеприпасов, на некоторые
Элементы выстрела, главным образом на корпуса
снарядов, наносятся также особые клейма, обычно
3. ОКРАСКА И
Окраска наиболее широко применяется для сна-
рядов, где наряду с основным назначением ее —
предохранить от коррозии поверхность корпуса, она
выполняет и второе, не менее важное назначение —
дать легко воспринимаемые отличительные при-
знаки, позволяющие определять назначение снаряда.
К отличительной окраске относятся также цвет-
_ иые кольцевые полоски на снарядах и взрывателях
и цветные знаки на донном срезе гильз.
К маркировке относятся условные надписи в
виде букв, цифр и условных знаков, которые на-
носятся на элементах выстрела и укупорке боепри-
пасов. Часто маркировка на элементах выстрела
Дублируется этикетками и ярлыками, наклеенными
’ йа укупорке.
Снаряды германской артиллерии имеют следую-
Щую отличительную окраску.
’ Темнозеленую защитную. Все снаряды
основного и специального назначения наземной
артиллерии за исключением двух типов снарядов
*37-мм противотанковой пушке (3,7 ст Рак), всех
бронебойных и агитационных снарядов. Все мины,
и&рпуса которых изготовлены из стали.
Черную. Все бронебойные снаряды, незави-
е виде букв и цифр, которые имеют специальное
значение. Такие клейма приведены в таблице услов-
ных сокращенных обозначений.
Iй
МАРКИРОВКА
симо от калибра и системы, к которой они пред-
назначаются.
Желтую. Все осколочные снаряды зенитной
артиллерии, за исключением тех 31-мм осколочно-
трассирующих снарядов, которые предназначаются
для наземной стрельбы. Они окрашены в темнозеле-
ный защитный цвет.
Красную. Все мины, корпуса которых изготовле-
ны из сталистого или ковкого чугуна; агитационные
снаряды (головная часть их окрашена в белый цвет).
Сереб ристую (алюминиевая бронза). Два типа
осколочно-трассирующих снарядов к 31-мм проти-
вотанковой пушке 3,7 ст Рак.
37-,м.м бронебойные снаряды к чехословацкой
противотанковой и танковой пушкам [3,7 ст Рак.
34 (t) и. 37 (t) u. 3,7 cm KwK 34 (t) u. 38 (t)J имеют
окраску, отличающуюся от принятой в германской
артиллерии. Снаряды к 47-им французской и чехо-
словацкой противотанковым пушкам [(4,7 cm Рак. (t)
и 4,7 ст Рак. (f)] окраски не имеют.
В дополнение к указанной выше отличительной
окраске на наружную поверхность снарядов часто
наносятся цветные кольцевые полоски. На снарядах
основного и специального назначения (за исключением
химических) калибром в 37 мм й выше цветные
кольцевые полоски находятся на цилиндрической
части корпуса несколько ниже' центрующего утол-
щения (желтая или белая) или непосредственно над
ведущим пояском (красная). Значение цветных
кольцевых полосок следующее.
Желтая. На осколочно-трассирующих снаря-
дах, имеющих серебристую окраску, к 37-мм проти-
вотанковой пушке (3,7 ст Рак.), является условным
обозначением снаряда с большим трассером № 3
в отличие от осколочно-трассирующего снаряда к
этой же пушке, который имеет увеличенный раз-
рывной заряд и небольшой трассер № L
На снарядах различного назначения калибром
выше 75 мм служит условным обозначением биметал-
лического пояска; такая кольцевая полоска встречает-
ся сравнительно редко и только на снарядах, изго-
товленных до 1939 года. С этого года желтая кольце-
вая полоска заменена клей*мом или маркировкой KPS
(см. таблицу условных сокращенных обозначений).
Красная. На конической части поддона сна-
рядов обр. 40 к 37-мм чехословацким противотан-
ковым пушкам [3,7 ст Рак. 34 (t) и. 37 (t)[ служит
условным обозначением орудия, к которому предна-
значается данный выстрел в отличие от аналогичных
выстрелов к 37-мм противотанковой германской
пушке (3,7 cm Рак.).
На снарядах различного назначения, калибром в
75-мм и выше, главным образом пушечных, значе-
ние красной кольцевой полосы точно еще не уста-
новлено.
Белая. На снарядам к 283-мЛ гаубицам (28 сгй>
Н. L/12 и 28 cm Kst. Н.) служит условным обозна-
чением положения центра тяжести.
На головной части снарядов к 76.2-лтч противо-
танковой пушке обр. 36. [(7,62 ст Рак. 36 (R).].
На снарядах к крупнокалиберному авиацион-
ному пулемету и 20-лмг автоматическим зенитным
пушкам (2 cm Flak) и 20-лш автоматическим авиацион-
ным пушкам «Рейнметалл» имеются отличительные
кольцевые полоски разного цвета. Они наносятся
различной ширины и в различных местах и поэтому
значение каждой из них приводится в разделах,
посвященных описанию выстрелов к этим системам.
Отличительная окраска на взрывателях встречается
в виде цветных кольцевых полосок, нанесенных
у вершины взрывателя. Значение этих цветных коль-
цевых полосок следующее.
Красный цвет. На взрывателях с самолик-
видацией к 37-j«j4 осколочно-трассирующим снарядам
противотанковой пушки (3,7 ст Рак.). Это указы-
вает на применение таких выстрелов лишь в особых
случаях в отличие от выстрелов с обычным ударным
взрывателем AZ 39.
Желтый цвет. На головных взрывателях,
наружные детали которых изготовлены из сплйва
на основе цинка.
Отличительная окраска на донном срезе гильз
встречается в виде различной формы цветных зна-
ков: полосок, кружков и т. п. (фиг. 9).
Такие знаки облегчают выбор нужных выстре-
лов из ряда различных по назначению, так как они
иногда .находятся в одной стандартной укупорке.
Необходимость в отличительной окраске на донном
срезе вызвана тем, что выстрелы уложены ,в уку-
порке так, что при подъеме крышки они обращены
дном гильзы наружу.
Значения отличительной окраски на донном срезе
гильз приведены при описании выстрелов.
В отдельных случаях отличительная окраска
может быть нанесена и на корпусах гильз. Так, на
гильзах выстрелов с бронебойным снарядом обр. 40
к 37-мм противотанковым чехословацким пушкам
Шкода [3,7 ст Рак. 34 (t) и 37 (t)J по месту закатки
дульца нанесена узкая красная кольцевая полоска
в отличие от выстрелов с таким же снарядом
к 37-.чм противотанковой германской пушке (3,7
ст Рак.), на которых имеется полоска черного
цвета.
Маркировка на германских снарядах нанесена
белой, черной или красной краской по строго уста-
новленным правилам. Условное значение ее при-
ведено-на фиг. 10.
В маркировке на головной или цилиндрической
части снаряда указывается взрывчатое вещество,
которым снаряжен снаряд. Ниже в таблице дана,
расшифровка наиболее широко применяющихся
взры в ч а ты^Ье ще ств.
Старые ин-
дексы
(до 1939 г.)
Новые
индексы * 1
Наименование взрывчатого вещества
Способ применения
1 0(Ю
2 000
3000
1 300
1400
1
2
3
10
Тротил
Пикриновая кислота
ТЭНа
Тротил флегматизированный
13
14
Аммотол 40/60
Тротил
Прессованный в картонном футляре
То же
Прессованный в металлической оболочке
Прессований, в футляре (п снарядах: к тяже-
лой гаубице s. Н. Т.)
Литой, без футляра
Литой, без футляра
1 Буква при цифре указывает на способ закрепления разрывного заряда в корпусе снаряда, г. е., применялся ли для этой
i Цеди магнезиальный клей, каменноугольный пек или какое-либо другое скрепляющее вещество.
’Во всех случаях ТЭН и гексоген применяются во флегматизированиом состоянии* В качестве флегматизатора употреб-
г.дается парафин, горный воск и др. Для отличия флегматизированных ТЭН'а и гексогена от нефлегматизированных и друг
друга при флегматизации вводится краситель, придающий флерматизированному ТЭН'у розовую окраску и флегматизиро*
ванному гексогену—голубую»
Продолжение
Старые ин-
дексы
/до 1939 г.)
Новые
индексы1
16
17
2 001
I
24
33
90
92
95
Наименование взрывчатого вещества
Тротил с детонатором из флегматизирован-
ного ТЭН’а
Тротил с 10% порошкообразного алюминия
Смесь тротила с флегматизированным гексо-
геном в соотношении 80:20
Пикриновая кислота (м ели! i иг)
ТЭН+10% флегматизатора
ТЭН+15% »
ТЭН+30% »
Этилендиаминдинитрат с детонатором из флеп ;
матизированного гексогена
Тротил в смеси с гексогеном
Гексоген+10% флегматизатора
Смесь тротила с флегматизированным гексо-
геном в отношении 50:50
Сплав гексогена с тротилом
Способ применения
Прессованные, в общем футляре
Литой, без футляра
Прессованная, в футляре
Литая, в футляре
Прессованный, непосредственно в корпусе
То же
» »
Прессованный, в общем футляре
Прессованные
Прессованный, непосредственно в корпус
Прессованная, в футляре
Литой, без футляра*
I I т^м*
1 Буква при цифре указывает па способ закрепления разрывного заряда в корпусе снаряда, т. е., применялся ли для
этой цели магнезиальный клей, каменноугольный пек или какое-либо другое скрепляющее вещество*
Маркировка черного цвета в виде больших рим-
ских цифр указывает на весовую категорию снаряда,
т. е. является ба диетическим знаком данного сна-
ряда. Значения этих знаков приведены ниже в таб-
лице.
Знак
Отклонение в весе от табличного
I
И
III
IV
V
Легче на 3—5%
Легче на 1—3%
Нормальный ± 1%
Тяжелее на 1—3%
Тяжелее на 3—5%
Маркировка на гильзах наносится на корпусе <
и на донном срезе. На корпусе гильз патронного
заряжания черной или красной краской воспроиз-
водятся те же данные, которые имеются на карту-
зах боевого заряда. Они указывают систему, К кото-
рой предназначается данный выстрел, вес боевого
заряда, марку пороха, место и год изготовления
его, номер партии пороха, место, день, месяц и год
сборки выстрела и, наконец, знак ответственного
за сборку выстрела лица.
Так, маркировка
7,5 cm KwK
370 g.
Nz. R. P. (135. 5,5/2)
Rdf. 1939/4
1g. 8. 1, 40. W
обозначает:
У,5 cm KwK—выстрел к 75-льм танковой пушке,
370 g.—вес боевого заряда,
Nz. R. Р.—пироксилиновый трубчатый порох,
135.' 5,5/2—длина, наружный диаметр и диаметр
канала трубки,
Rdf. 1939/4—место, год изготовления пороха
и номер его партии,
Ig. 8. 1. 40—место, день, месяц и год сборки выст-
рела
W —знак ответственного за сборку лица.
На корпусах гильз раздельного заряжания марки-
ровка отсутствует. Она заменена этикеткой, накле-
иваемой на крышке Заряда, на которой .приводятся
аналогичные данные о боевом заряде. -
На донном срезе гильз выстрелов патронного
заряжания, а в некоторых случаях и на корпусах
гильз, наносится маркировка в виде букв и цифр,
которая представляет собою условное обозначение
типа снаряда или изменения в зарядах. Значение
такой маркировкй приведено ниже в таблице.
Сокращенные обозначения, употребляемые при маркировке и клеймении германских боеприпасов
А. На снарядах
Сокращенное обозна-
чение
А
Полное название
Перевод или обозначение
Nb
Be
t)b
Stg
Nebelgeschoss
Belong eschosa
Ubungsgeschoss
Stahlguss ’
Дымовой снаряд
Бетонобойный снаряд
Учебный снаряд
Стальное литье (корпус)
П род.о лже н и е
Сокращенное
обозначение
Полное название
Перевод или обозначение
т
36
R9 (Rif)
Ph.
KPS
FES
Bd. Z. f * 7,5 cm Pzgr.
Bd. Z. f. lO.cm Pzgr.
Z. 17/23; Hbgr. Z. 17/23;
AZ- f. Hbgr,; E. К Z
f. Sprgr.; К ZC/27 ।
Сокращенное
обозначение
AZ
ZL Z
Kpf• Z или Kz или Kzdr
BdZ или Bd* Z
Z.Z или Z* Zed.
Perlitguss
Kugel
Rauchentwickler 9 (11)
Phosphor
mit Rauchentwickler
Kupferpanzerstahlfflrung
Bodenzflnder fflr 7,5 cm. Panzergra
nat'e
Bodenzflnder fur 10 cm. Panzer
granate
Перлитным чугун (корпус)
Пуля (картечь весом 15 или 40 кг)
С детонатором № 36
Тип мины — подпрыгивающая
Дымовая шашка № 9 (№ 11)
Снаряжен фосфором
С дымовой шашкой
Биметаллический ведущий поясок
Железный ведущий поясок
Донный взрыватель к бронебойному снаряду (клеймо
на дне корпуса)
То же, но к 10-сл< бронебойному снаряду (клеймо на дне
корпуса)
Тип взрывателя (маркйровка на головной части корпуса
снарядов крупного калибра)
Б. Ha
взрывателях
Полное название
Перевод или обозначение
Zflnder
Aufschlagzflndter
Zeitzflnder
Kopfzflnder '
Bodenzflnder
Zander mit Zeriege*
Взрыватель (трубкк)
Ударный взрыватель .
Дистанционный взрыватель
Головной взрыватель
Донный взрыватель
Взрыватель с самоликвидацией
Сокращенное
обозначение
Полное название
Z.ZerL Р.
Z. Zerl- Pv.
Dopp. Z,
Wrg* Z.
Hbgr. Z.
m. V,
o/V
k/V
g/v
1/V
2/V
m, 2V.
Zflnder tri it Pulverzerleger
Zander mit Pulverzerleger verein-
facht
Doppelztittder
W ur fg ra n a tztt nd er
Haub engr anat z ti nd er
mit Verzdgerung
ohne Verzflgerung
|deine Verztfgerung
grosse VerziJgerung
1 VerzcJgerung
2 VerzOgerung
mit 2 Verzflg erung
Be
Nb
Kp.
FL
Fg-
s. Igr Z.
0Д 0,25; 0,15
S/90; S/50; S/30
St.
Zn. или ZN*
Ms* .
umg,
kL
Krupp
FliehkraftzUnder
Schwere Infanteriegranate Ztinder
Stahl
Zink
Messing
umgearbeitet
klein
;П р** до л Me н и е
Перевод или обозначение
!! и» II I
Взрыватель с пороховым самоликвида тором
То же, упрощенный
Взрыватель двойного действия р
Минный взрыватель
Взрыватель к снаряду с колпаком
С замедлением
Без замедления
Малое замедление
Большое замедление
1-е замедление
2-е замедление
С двумя замедлениями
Взрыватель к бетон обойному снаряду
Взрыватель к дымовым снарядам
Дистанционный взрыватель фирмы Крупп
Дистанционный взрыватель с часовым центробежным
механизмом*
На взрывателях с центробежным само ликвидатором;
Взрыватель к тяжелой пехотной гранате
Время замедления в ударных взрывателях
Время действия дистанционного механизма в секундах
Стальной корпус взрывателя
Корпус из Сплава на основе цинка
Латунный корпус взрывателя
Переделан, модернизирован
Малый
/ 4 , Г
В. На ёиЛьзаХ и укуп&ркё высМрелдб и &>еаыЯ зарядов
:: т.
Сокращенное
обозначение
Полное название
Перевод или обозначение
W
г
Gil
Gu. BL Р,
Gil Rg- P.
- Gu. R. P.
DigL или D.
DR.
Dst.
Digl. R. P.
Dig!. Bl. P.
DigL Rg. P.
NG.
NgL
NgL PL P,
NgL BL P.
NgL R. P.
NgL Rg. P.
№.
Nz. R. P.
Nz. Man. N, P.
Spr. Schw. P. или
' Sprgr. Schw. P.
R. P* C/12, C/23 и C/38
W. P. C/07; (-70
oBD
Sprgr.
Nbgr.
Gr. 38
Pzgr
Gudol-Pulveraufbau
GudoLBiattchenpulver
GudoPRingpulver
GudoJ-Rtihrenpulver
Diglikol-Pulveraufbau
Dig I iko bRfthr enpul ver
DiglikobStreifenpulver
Diglikol-Rohrenpulver
D ig ti koi -В 1 at t chep ul ver
Dig! i kol-Ri ngpulver
Nitroglyzerin-Pulveraufbau
Nitroglyz er in
Nitroglyz erin-Plattenpulv er
Nitroglyz eriri’Biattchenpulver
N it rogl у zer in-Rohrenpul ver
Nitroglyzerin-Ringpulver
NitrozeJ lulos e*Pul vera uf bau
Nitrozellulose-Rdhrenpulver
Nitrozellulose-ManOver N Pulver
Spreng-Schwarzpulver
Rflhrenpulver
Wdrfelpulver
ohne EHeidraht
Sprenggranate
Nebelgranate
Granate 38
Panzergranate
Порох на основе нитро гуа ни дина —г у до л а (на пучках)
Н^трОгуанидиновый пластинчатый порох
Ни тр о гуани ди ноны й кольцеобразный порох
Нитрогуамидиноный трубчатый порох
Порох на основе дигликоля (на пучках)
Трубчатый порох на основе дигликоля
Ленточный порох на основе дигликоля
Дигликолевый трубчатый порох
Дигликолевый пластинчаты^ порох
Дигликолевый кольцеобразный порох
Порох на основе нитроглицерина (на пучках)
Нитроглицерин
Нитроглицериновый пластинчатый дисковый порох
Нитроглицериновый пластинчатый порох
Нитроглицериновый трубчатый порох
Нитроглицериновый кольцеобразный порох
Порох на основе пироксилина (на пучках)
Пироксилиновый трубчатый порох
Пироксилиновый ХОЛОСТОЙ порох**
Быстрогорящий минный дымный порох (для воспламени-
тельного заряда)
Трубчатый порох
Мелкозернистый кубический порох
Без противоомеднителя (на гильзах и укупорке зарядов)
Осколочный снаряд (маркировка на донном срезе гильзы)
Дымовой снаряд (то же)
Граната 38 (то же)
Бронебойный снаряд (то же)
Сокращенное
обозначение
Полное название
Pzgr. 40
Оь.
n ftiittl, Ldg.
gr, Ldg.
Ldg. или Ladg.
Sprgr, Dopp+ Z.
Sprgr A. Z.
Kt.
Patr.
Kast.
Kart.
!g. Kart. Kast.
Send* или Sonderkart
Yeilkart.
Vork
Vorkart.
Kart. VorL
Kartd.
Karth.
Patrh.
Beiladg.
Grund ladg.
Panzergranate 40
Obungsgranate '•
mlttlcre Ladung
grosse Ladung
Ladling
Sprenggranate mit DoppelzUnder
Sprenggranate mit Aufschlagzflnder
Kartdtsche
Patrone
Kasten
Kartusche
I anger Kartuschkasten
Sender kartusche
Teilkartusche
Vorlage
Vorkartusche
Kartuschvorlage
Kartuschdeckel
KartuscbhtHse
Patron enhtilse
В ei ladung
Grundladung
к
Продолжение
Перевод или обозначение
Бронебойный снаряд 40 (маркировка на донном срезе
гильзы)
Учебный снаряд (то же)
Средний заряд (то же)
Большой заряд (то же)
Заряд
Осколочный снаряд с взрывателем двойного действия
Осколочный снаряд с взрывателем ударного действия
Картечь
Патрон (выстрел патронного заряжания)
Ящик
Заряд в картузе
Длинный ящик для зарядов в картузах
Специальный заряд в картузе
Пучок
Пламегаситель
ВерхниЙ|заряд в картузе
Пламегаситель в картузе
Обтюрирующая крышка в гильзе с боевым зарядом
Гильза раздельного заряжания
Гильза патронного заряжания
Воспламенительный заряд
Основной заряд
I
П. ТАБЛИЦЫ КОМПЛЕКТАЦИИ
_ . I
1. БОЕПРИПАСЫ ТАНКОВОЙ И ПРОТИВОТАНКОВОЙ АРТИЛЛЕРИИ ПТАЛ
Боеприпасы к 25французской пушке
(устанавливаемой на бронемашинах)
А, Краткая таблица комплектации выстрелов
Наименование выстрелов
W
25-ш1 выстрел с бронебой’
ным снарядом (фиг, 11, а)
*— I |
25-лм/ выстрел с бронебой-
но-трассирующим снарядохМ
(фиг, 11,6)
25-jW.m выстрел с бронебой-
но-трассирующим снарядом
(фиг, 11, в)
Вес вы-
стрела, «г
0,880
0,870
0,870
Длина вы-
стрела, мм
Снаряд
Взрыватель
Гильза
Средство -
воспламе-
нения
ii 11 '"-г
260
230
260
25-jwaj бронебойный
сн аряд
25-м м бро н ебойн о-
трассируниций снаряд
А
+-Ч
25-мм брон еб ойн о-
трассирующий снаряд
Нет .
V
Нет
Нет
Цельнотя-
нутая
туиная
ла
Ударная
трубка
d
т+
То же
То же
Наименование выстрелов
ф-11
I
25-jj.m выстрел с бронебойным сна-
рядом
25*ки выстрелы с бронебойно-трас-
(ирующими снарядами
Наименование
выстрелов
м
25-лъи выстрел
«бронебойным сна-
рядом
25-,и л/ выстрелы
с бронебойно-трас-
сирующими снаря-
дами
окраска
1—4^
В, Боевой Заряд
м
Устройство заряда Вес пороха, г
Чи 1 1 W
----------1 I I
Марка пороха
Заряд постоянный
Порох зернений, на-
сыпан непосредственно
в гильзу без картуза
135-138
Н -25
Пироксилиновый зер-
нений порох с одним
каналом
Порох флегм атиз иро-
ван камфорой и графи-
товая
В, Отличительные признаки и снаряжение
Маркировка на гильзе
Снаряд
— Т Р — I I
марки-
ровка
<наряжение
на корпусе
на дне
4—Ф
**1
4—г
Эти кеты
Верш ин а го ловки
черная; по стыку
с дульцем гильзы— !
красное кольцо '
Нет
Сп лош и often а ряд
со стальным сер-
дечником
Scharge forte
Встреча-
ются и без
маркировки
Черная полоса по
диаметру. По ок-
ружности — данные
о заряде и сборке
выстрела
Cartouches
de 25 mm
МЧе
1934-ТР
Вершина головки
темнозеленая или
светлозеленая. По
стыку с дульцем
гильзы — зеленое
или желтое кольцо
Нет
Сплошной снаряд
со стальным сер-
' денником* Трасси-
рующий состав за-
прессован в канал
по оси сердечника
! I
То же
То же
То же
Наименованне укупорки
ФФИ hl*
Г. Укуя&ркй
Вес» иг
порожней
I -
с выстре-
лами
Размеры
Маркировка
па укупорке
Футляр из гофрированной бумаги (укупорка на один
высгр ел)
Деревянный ящик на 40 выстрелов, окрашенный в зеле-
ный цвет, с герметизированной оцинкованной коробкой
внутри (фиг. 12)
Снаряды предназначаются для стрельбы по слабобронированным целям.
I
2
39,0
Длина 255
Диаметр 50
Длина 500
Ширина 300
Высота 280
Боеприпасы к 28-лм< тяжелому противотанковому ружью обр. 41
schwere Panzerbiichse 41
А. Краткая таблица комплектации выстрелов
Наименование выстрелов
2,8 cm Pzgr> Patr- 41
28-мм выстрел с бронебойным
снарядом обр. 41 (фиг. 13> й)
2,8 cm Sprgr* Patr. 41
28-alm выстрел с осколочным
снарядом обр. 41 (фиг. 13,0
Вес вы- Длина
стрела, выстрела,
кг
0,626
0,582
мм
221
221
внаряц
Взрыватель
________S____
2,8 cm Pzgr. 41
28-льч бронебойный
снаряд обр. 41
2,8 cm Sprgr* 41
28* льи осколочный
снаряд обр* 41 * -
Нет
Без клейм,
(типа 2 ст
Kpf* Z*)
Lot. 38, 37 М. R.
14. 10. 37
Н. 25 SL 11,36
138 g.
Гильза
Латунная
цельнотяну-
тая
То же
ПТА-2
Средство
во силам а*
нения
Капсюле
i пая втулка
C/13 п А.
или
С/13 п А< St.
I
То же
Наименование выстрелов
2r8 cm Pzgr, Patr, 41
28-мм выстрел с бронебойным сна-
рядом обр. 41 .
2,8 cm Sprgr Ра tn 41
28-л«л< выстрел с осколочным сна-
рядом обр. 41
Наименование
выстрелов
окраска
¥
S- Б&евой заряд
Устройство заряда
Заряд постоянный
Зернений порох, на-
сыпан в гильзу без
картуза
Вес пороха, г
153—157
139
В. Отличительные признаки и снаряжение
Снаряд
: марки-
ровка
снаряжение
Марка пороха
№. R< Р,
(3.3/0,5)
Nz* R* Р.
(33/0,5)
Маркировка на гильзе
на корпусе
на дне
Пироксилиновый
зернений порох с $д-
ним каналом
То же
28-льи выстрел
с бронебойным сна-
рядом обр. 41
Наконечник — бе-
лы й металл(иногда
лакированный).
Корпус—черный
оксидированный
Нет
ПодкалиберныЙ
снаряд с сердеч- качение
ником из карбида !
вольфрама
Условное обоз-
места*
партии и сборки
выстрела и дан-
ные о боевом за-
ряде
Pzgr. 41
(белой
краской)
— —•
Белый красный
с границей по диа-
гонали и надпись
12
2*8 cm Pzgr.
Patr. 41 с данными
о боевом заряде и
снаряжении
Продолжения
Наименование
I
выстрелов
наряд
Маркировка на рильэе
окраска
марки-
ровка
- Снаряжение
F—ЬЧ'
на орпусе
Этикет.
4J-4
на дне
28-лл< выстрел
с осцрлочным сна-
рядом обр. 4!
Корпус черный^
оксидированный
Нет
ТЭЙ фдогмати-
зированный в ви-
де шашки (без
футляра)
Условное обо-
значение места,
партии и сборки
выстрела и дан*
ные о боевом
заряде
Sprgr* 41
(белой
краской)
Желтый и надпись
12 _
28 mm Sprgr*
Pair. 41 с данными
о боевом заряде и
снаряжении >
Г. Укупорка выстрелов
Наименование укупорки
______Вес, кг_____
порожней i с выстр.
Размеры, мм
Маркировка ,
па укупорке/'
Я'Мн
Металлический лоток на 12 выстрелов (фиг. 14) !
3.5
Длина 380
Ширила ПО
Высота 285
2,8 cm Pzgr. Pair* 41
или
2,8 cm Sprgr. Patr 41
Цилиндрический картонный футляр на один
выстрел (фиг* 15)
|||1ии
ОДО
0,81
Длина 265
Диаметр 55
Patr* 8202
**
Подкалиберный снаряд обр* 41 предназначается для стрельбы по бронированным целям. Он обладает следующими брвне
бойными свойствами;
Дальность, м
100
100
400
Угол от нормали Толщина пробиваемой брони, мм
0° до 75
30° 50
0* 40
Стрельба подкалиберным снарядом обр* 41 на дальности, превышающие 400 лг, не рекомендуется.
Воеп£ипасы к 37-л л противотанковой пушке
ПТА-3
3,7 ст» Рак
А» Краткая таблица комплектации выстрелов
Наименование выстрелов
Гильза
Взрыватель
Снаряд
W*
0,720
341
А
1,300
„ ное
Bd. Z 5103
1,300
337
310
0,950
а
9,150
I
п;
Средство
воспламе-
нения
Длина
выстрел а
мм
Головной:
AZ 5075
и донный:
BcL Z 5130
Вес
выстрела
кг
AZ 39
или
AZ 39 Zn
Т—
3,7 cm Pzgr. Patr»
37-JtM выстрел с бронебойно-
трассирующим снарядом
3,7 cm Sprgr. Patr. 18 umg.
37-лги выстрел с осколочно-
трассирующим снарядом обр.
18 модернизированным
(фиг. 16, я)
712
(мины)
ствия (фиг, 17)
н—I ч
3,7 cm Gr. Patr. 40
о 37-лсн выстрел с осколочно-
трассирующим снарядом обр. 40
(фиг. 16, б) _____________
3,7 cm Pzgr* Patr. 40
а 37-лм< выстрел с бронебойно-
трассирующим снарядом обр. 40
(фиг» 16, а)
.f
3,7 cm Stiel—Gr.Patr.
eВыстрел с надкалиберной ми-
*’ ной кумулятивного действия
---
3,7 cm Sprgr. 18 umg.
37-jwjk осколочное
трассирующий снаряд
обр. 18 модернизиро-
ванный
3,7 cm Gn 40 !
37-л<л< осколочно-
трассирующий снаряд
обр. 40
— I **
3,7 cm Pzgr.
37-л<л* бронебойно* <
трассирующий снаряд
3,7 cm Pzgr» 40
! 37-лмг бронебойно-
трассирующий снаряд
, обр. 40 ____________
3f7 cm Stiel—Gr.
Надкалиберная мина
кумулятивного дей-
3,7 cm, Kpf. Z*
"ZerL Р.
или
3/7 cm Kpt Z.
ZerL Ру.
,—
AZ39
или
AZ39 ZH
6331—цель-
нотянутая
латунная;
6331St —
цельнотяну-
тая стальная
латунирован-
ная
6331/67-
сборная:кор-
пус гильзы-
латунный,
, дно—ст аль-
I
Капсюль-
ная втулка
С/13 и. А»
ил К
С/13 и. A.St
Б,. Боевой заряд
IHWF4VW
Наименование выстрелов
3,7 cm Sprgr. Patr, 18 umg,
37-jwf выстрел с осколочно-трас-
сирующим снарядом обр/ 18 модер-
низированным
3,7 cm Qr. Patr. 40
37-мм выстрел с осколочно-трас-
сирующим снарядом обр. 40
3,7 cm Pzgr, Patr.
37-льч выстрел с бронебойно-трас-
сирующим снарядом
3,7 cm Pzgr. Patr. 40
37-лш выстреле бронебойно-трас-
сирующим снарядом обр. 40
3,7 cm stiel— Gr. Patr,
Выстрел с надкалиберной миной
кумулятивного действия
п
Устройство заряда
Заряд постоянный;
состоит из пучка труб-
чатого пороха и вос-
пламенителя в картузе
из белого искусствен-
ного шелка и нитротка-
ни. Встречаются Заря-
ды с противоомедните-
лем—свиндовой прово-
локой весом 4 г
Заряд постоянный в
отдельной гильзе с
крышкой из коркопой
пробки (фиг. 18)
Вес пороха'
г
2
175
2
175
Марка пороха
Nz.Man. N.P. (1,5Л,5)
Dig!. R. P.-8,2-(175-2j2/0,85)
Пироксилиновый
пористый порох 1
Дигликолевый
трубчатый порох
Nz. Man. N. Р* (1,5.1,5) Пироксилиновый
пористый порох1
DigL R. Р .-8,2^( 175.2,2/035) ! Дигликолезый
трубчатый порох
*- ч ^5
2 Nz. Man. N.P. (1,5,1,5) Пироксилиновый
пористый порох1
189 Dig!. R.P.-8#2-(l88,2,2/0,85) ДигликолевыЙ
трубчатый порох
—пттт—иг^н~ х in ? . ------и _д_ i_ __i __и_и__i____
2
148
216
Nz.Man.N.P. (1.5.1,5)
Ngl.R.P.-tl,5-( 185.2,5/1,1)
4 w
Nz.Man.N.P. (1,511,5)
NgL R. Р.-9Д(175,2.5/0,0)
Пироксилиновый
пористый порох1
Ййтроглицерино-
' вый трубчатый порох
—11 1 и 111 И IЧ " ттти-
Пирокс ИЛИН овы й
пористый порох1
Нитроглицерино-
вый трубчатый пор ох :
1 Порох марки Nz, Мац* N- Р? (1,5.1,5) применяется в качеств? воспламенителя,
R Ошичшйлйные признаки иснаряЗкеМё
Наименование
выстрелов
_]___~ _I_I_
37-лш Выстрел с ос ко- !
: лоч но -трассирующим
снарядом обр, 18 МО’
д ерн изи рова е I н ым
37-alh выстрел с оско-
; лачно-трассирующим
снарядом обр, 40
37-;им выстрел с бро-
фебой н о-т р асе иру ю щим
.«нарядом
ТМи ¥ Im'i I Ь I >1 -г-ж-1- м »
37-лси выстрел с бро-
н ебойн о-тр ассиру ющим
^нарядом обр. 40
I
о ириска
маркировка
д
I I М I ИИМ II
снаряжение
Маркировка на.гильзе
на корпусе
I h —
на дне
Этикеты
Выстрел с надкали-
й^рной миной кумуля-
тивного действия
Серебристая;
на цилиндри-
ческой части
корпуса жел-
тая кольце-
вая полоса
Серебристая
Черная
Наконеч-
ник — белый
металл или
пластмасса
Корпус чер-
ный оксидиро-
ванный
Те мн о зеле-
ная защитная
32
и данные о
снаряжении
32
и данные о
снаряжении
- -.. ...
33
и данные о
ТЭН флегмати-
зированиый
алюминиевом
футляре
Большой трас-
сер № 3
В
ЗД ст Рак
и данные о :!
боевом заря-
де
Sprgr
12 Stuck
3,7cm Sprgr, Patr,
18 umg,
и данные о боевом
заряде и снаряже-
нии
ТЭН флегмати-
зированный без
футляра. Малый
трассер № I
То же
То же
12 Stuck
3,7 cm Sprgr, Patr. 40
и данные о боевом
заряде и снаряжен
НИИ
4-г
ТЭН флегмати-
зированный (без
снаряжении [футляра)
Нет
и данные
снаряжени
о
То же
Pzgr*
12 Stuck
3,7 cm Pzgr, Patr,
и данные о боевом
за ряде и снаряжен ии
Подкалиберный
снаряд с сердеч-
ником из карбида
вольфрама
ТЭН флегмати-
зированный и тро-
тил (смесь 50:50)
Заряд нахо-
дится в бумаж-
ном футляре i,
То же
То же
Pzgr. 40
12 Stiick
и данные о боевом
заряде и снаряже-
нии
Нет
3,7 cm St. Gr.
и данные о боевом
заряде и снаряже-
нии
Наименование укупорки
I
Г* Укупорка выстрелов
порожн ей
с выстрелами .
ч
Размеры
мм
Маркировка на
укупорке
Вес* кг
Металлический лоток на 12 выстрелов (фиг. 19
и 20)
Длина 370
Ширина 115
Высота 365
а) с осколочно-трассирующими снарядами
б) с бронебойно-трассирующими снарядами
обр. 40
в) с бронебойно-трассирующими снарядами
_________I___ы_- — F1 I
Коринка на И выстрелов с бронебойно*трас-
сирующими снарядами (фиг. 21)
—Р'« 4""F » ।
Р
Металлический цилиндрический герметизиро-
ванный лоток на один выстрел с надкалибер-
ной миной кумулятивного действия (фиг. 22)
14,0 — 21,0
17,5
21,0
Pair. 3,7 etn Ра(с
2,4
Т----------Г~.Г ~Ч' ~ Т _~_^м _i
17.0
16.5
Длина 370
Ширина 115
Высота 375
Высота 765
ДиаМетр 25
Нет
-------1 Д'
На крышке:
Mun* 3,7 cm Pak*
(Stic!, —Gr.)
На боковой поверхно-
сти: Mun. 3,7 cm Pak.
, (StieL—Gr.) Luftdicht.
I
Выстрелы к 37-л«л противотанковой пушке могут быть
использованы и к 37-лш танковой пушке, при замене удар-
ной капсюльной втулки С/13 п.Д, и С/13 n. A. St. на элек-
трозапальную втулку С/23,
Желтая или красная полосы на лотках указывают на
различное применение их; красная — применение для вы-
стрелов с брон ебойн о-трассирующим и снарядами обр. 40, жел-
тая — для выстрелов с о ско л о чн о - трассирующими снарядами.
Осколочно-трассирующая граната обр. 18 (с желтой коль-
цевой полосой) предназначается для стрельбы на большие
дальности по неукрытым огневым точкам и на малые
дальности по легко воспламеняющимся цёлям;
Осколочно-трассирующая граната обр. 40 предназначается
для стрельбы по неукрытым огневым точкам и скоплениям
пехоты.
Бронебойнсьтрассирующий снаряд предназначается для
стрельбы по бронированным целям на любые дальности.
Бронебойно-трассирующий снаряд обр. 40 предназначается
для стрельбы по сильно бронированным целям только на
дальности до 300 лис установкой прицела на 300 или
400 м. При ослаблении посадки металлического колпачка
необходимо закреплять его довинчиванием вручную. Стрельба
патронами со снарядами обр, 40, перекосившимися в дульце
гильзы, не допускается,
I
Бронебойные качества снарядов
Снаряд Дистанция мг
Бронебой- 100
но-трасс и- 300
рующий 500
Pzgr. 500
Бронебойно- 100
трассирующий 300
Обри 40 Pzgr* 40
Следующие:
Угол от Толщина проб»
нормали ваемой брони мм
0° 50
30° 30
0° 30 .
30° до 25
0° * 75
0° » 50
3,7 см надкалиберная мина предназначается для стрельбы
по сильно бронированным целям на малых дистанциях.
Бронебойные качества ее характеризуются следующим:
Дистанция 100 я, угол от нормали — 0°, толщина про-
биваемой брони, до 100 яя.
Боеприпасы к 37-яя танковой пушке
3,7 cm KwK
А* Краткая таблица комплектации выстрелов
ПТА-4
Наименование выстрелов
V
^4
3,7 cm Sprgr. Patr. 18 umg.
KwK
37’ДЪи выстрел с осколочно-
трассирующим с нарядом обр. 18
модернизированным (фиг. 23,а)
3,7-cm Gr. Patr. 40 KwK
* 37-мм в ыстрел с оскол очи о-трас-
* Пирующим снарядом обр* 40
(фиг 23, О
Вес
выстрела
кг
Длина
выстрела
мм
Снаряд
pi "II
0,720
1,300
341
353
Взрыватель
Гильза
Средство
В ОСП Л 3’
мене ни я
3,7cm Sprgr. 18 umg*
37-лгм осколочно-
трассирующий снаряд
обр. 18 модернизиро-
ванный
3,7 cm Gr. 40
37-хм осколочно-
трассирующий снаряд
оор. 40
AZ 30
или
AZ 39 Ztt
или
3,7ctnKpf-Z-
Zerl. P.
или ч
3>7cm Kpf Z.
ZerL Pv.
AZ 39
или
AZ 39 Zn
6631 — цель-
нотянутая ЛЭ’
тунная
6331 St—це-
льнотянутая
стальная ла-
тунированная
6331/67—
сборная:кор-
пус — латун-
ный, дно-
стальное
Электро-
запальная
втулка
с/эз
Наименование выстрелов
Вее
выстрела
кг
Длина
выстрела
Снаряд
Взрыватель
1,300
3,7 cm Pzgr» Patr» KwK
3 37-мм выстрел с бронебойно-трас-
сирующим снарядом (фиг* 23, в)
3,7 cm Pzgr» Patr. 40 KwK I 0,950
37-4LW выстрел с бронебойно-
трассирующим снарядом обр» 40
. (фиг. 23, г)
Наименование выстрелов
3,7 cm Sprgn Patr. 18umg. KwK
37'мм выстрел с осколочно-трас-
сирующим снарядом обр. 18 мо-
дернизированным „
._ - - Н — и Кй»| *| >
3,7 cm Gr. Patr» 40 KwK
37-льм выстрел с осколочно-трас-
сирующим снарядом обр. 40
3,7 cm Pzgr. Patr» KwK
37-MM выстрел с бронебойно-
трассирующим снарядом
337
300
Продолжение;
' ь
Гильза
Средство
воспламе-
нения
37 cm Pzgr.
37-л/л< бронебойно-
трассирующий снаряд
1 Bd, Z 5103
- -_ -" —-г
3,7 cm Pzgr* 40
37-лм! . бронебойно-
трассирующий снаряд
обр, 40
Б* Боевой заряд
Устройство заряда
Заряд постоянный;
состоит из пучка труб-
чатого пороха и вос-
пламенителя в картузе :
из белого искусствен-
ного шелка и нитро-
ткани
Встречаются заряды
е противоомеднителем—
свинцово-оловянной или
свинцовой проволокой
весом в 4 г
*4 II 1 I. । "
То же
То же
Вес пороха:
+т
175
2
175
2
189
Нет
Марка пороха
А
Nz» Man* N. Р* (1,5Л,5)
Digl* R. Р*-8,2-(175.2,2/0,85)
W
Пироксилиновый
пористый порох1
Дигликолевый -
трубчатый порох
w+
Nz. Man. N. P. (1,5.'1,5)
Digl. R. Р.-8,2(175.2,2/0,85)
Пироксилиновый
пористый порох1
Ди гл и ко левы й
трубчатый порох
Nz* Man. N. P* (1,5* 1,5)
Digl, R* P.-8,188.2,2/0,85)
Пироксилиновый
пористый порох 1 '
Дигликолевый
трубчатый порох
Продолжение
Наименование выстрелов
Устройстве заряда
Вес пороха
в г
Марка пороха
3/7 cm Pzgr. Patr. 40 KwK
37-Afм выстрел с бронебойно-трас-
сирующим снарядом обр* 40
2
148
-га-1----------------“
1 Порох марки №. Man. N, р. (1,5 1,5) применяется в качестве
Наименование
выстрелов
37-лгл< выстрел с оско-
лочно-трассирующим
снарядом обр. 18 мо-
дернизированным
37-jw выстрел с оско-
лочно-трассирующим
снарядом обр* 40
№. Man. N. Р. (1,5 * 1,5)
Digl. R* Р.-8,2 (188 2,2/0,85)
воспламенителя,
В. Отличительные признаки и снаряжение
Снаряд
- । НИМ" м
окраска маркировка
Маркировка на гильзе
снаряжение
на корпусе
па дне
Пироксилиновый
пористый порох1
Ди гликолевый
Трубчатый порох
Этикеты
Серебристая,
на цилиндри-
ческой части
корпуса жел-
тая кольцевая
полоса
Серебристая
₽—h 1*^—1^ ..... -¥
37-ли< выстрел с бро-
i небо йно -трассирующим
снарядом
Черная
32
и данные о
снаряжении
32
и данные о
снаряжении
33
и данные о
снаряжении
ТЭН флегма-
тизированный в и данные о
алюминиевом боевом заряде
футляре
Большой трас- ।
сер № 3
ТЭН флегмати-
зировапиый без
футляра
-Малый трассер
Ns 1
3,7 cm KwK
To же
ТЭН флегмати- [ То же
. зированный без j
футляра
Sprgr
KwK
To нее
Pzgr* KwK
12 Stock
3,7 cm Sprgr. Patr.
18 umg. к
: и данные о боевом
заряде и снаряжении
12 Sttick
3,7 cm Sprgr*Patr. 40
( и данные о боевом
заряде и снаряже-
нии л
12 Stuck
3,7 cm Pzgr. Patr*
и данные о боевом
заряде и снаряжении
Продолжение
Наименование
выстрелов
Снаряд
— " L^H—
окраска маркировка
Маркировка на гильзе
— — — -
снаряжение на корпусе I на дне
------ _ ___ .. .- - -
Эти кеты
37-лш выстрел сбро-
н еб ойно-тра сси р ую щи м
снарядом обр. 40
Наконеч-
ни к—б елы й
металл или
пластмасса
Корпус—*
черный окси-
дированный
Нет
ГИдкалиберный
снаряд с сердеч-
ником из карбида
вольфрама
То же
Pzgr. 40
KwK
12 Stack
3,7 cm Pzgr. Patr. 40
и данные о боевом
заряде и снаряже-
нии
Г. Укупорка выстрелов
WWPMWvw^
Вес, кг
т™ —
Наименование укупорки
1------• ' _ _______________ * _*. _ ._- _ _•
Металлический лоток на 12 выстрелов
(см. фиг* 19 и 20)
а) с оскол очно-трассирую щи ми снарядами
б) с бронебойно-трассирующими снарядами
в) с бронебойно-трассирующими снарядами
обр- 40
порожней
с выстрелами
14,0-21,0
21,0
17,0
Размеры,
мм
Длина 370
Ширина И5
Высота 365
Маркировка
на укупорке
н
——--- «I |ИШ
Patr* 3,7 cm KwK
Примечание. Желтая или красная поперечные
полосы на лотках указывают на различное применение их:
с красной полосой — применяются для выстрелов с броне-
бойно-трассирующими снарядами обр* 40, с желтой полосой —
для выстрелов с осколочно-трассирующими снарядами.
На укупорке может быть маркировка Patr* 3,7 cm Рак.,
но если выстрелы, имеют электр оз анальную втулку—С/23,
то они предназначены к 37-л<Л* танковой пушке — 3,7 cm KwK*
Выстрелы к 37-м.« танковой пушке могут быть исполь*
зованы для 37-мм противотанковой пушки, при замене
электрозапальвой втулки С/23 на ударную капсюльную
втулку С/13 п*А. или C/13 n.A.St.
Указания о применении снарядов смотреть в предыдущей
таблице.
Боеприпасы к tfl-мм танковым и противотанковым чекослойацкиИ пушкам
3,7 cm KwK 34 (t) u. 38 (t); 3,7 cm Pak. 34 (t) u. 37 (t)
А. Краткая таблица комплектации выстрелов
Наименование выстрелов
Вес
I
выстре-
ла, ке
Длина
выстре-
ла, мм
Снаряд
Взрыватель
Гильза
А
J И ,, ,,, ' ------ — " ------
ПТА-
Средство
воспламе-
нения
37-лш выстрел с осколочной
гранатой (фиг. 24)
1,410 415
I
I
i
37-хх осколочная Головной
граната взрыватель
№ 15
I
ОЯ^| НТ ИТ
37-х выстрелы с бронебой-
ными снарядами (фиг, 25)
1,470 379
37-хх бронебойные
снаряды
Донный взры- Латунная
ватель №15 цельнотяну-
_........... — тая
Капсюль-
ная втулка
Vz33sv
или
M33sv
или
М 40 SV
37-хх выстрел с бронебойно-
2 трассирующим снарядом
(фиг* 26)
Ц-™— —— — - — — - — р - _ . -
137-хх выстрелы сбронебойно-
трассирующими снарядами
обр* 40 (фиг. 27)
Наименование выстрелов
Ь — -------------------_ .—и
3?-хх выстрел с осколочной гра-
натой
1,410 380
О,895 320
37-хх бронебойно-
трассирующие снаряды
37-лси бронебойно-
трассирующие снаряды
обр* 40
Б* Боевой заряд
Устройство заряда
Вес пороха
и противо-
омеднителя,
г
i
~ "__ ! ~—-- I Ч 1 I-1---1----Н—I——
Заряд постоянный;
состоит из пучка лен-
точного или трубчато-
151
М
(прОТ ИВО-
ГО пороха, помещен- омеднитель)
Bd Z 5103
Нет
".
Марка пороха
0,6(6)210 Р. Р* vz, 36
Н итрог л ицерин о-
вый ленточный по-
рох
—*--*
I
Наименование выстрелов
37-лж выстрелы с бронебойными
снарядами
37-лмг выстрел с бронебойно-
трассирующим снарядом
~_ I _ - П -—
37~дш выстрелы С бронебойно-
трассирующими снарядами обр. 40
Наименование 1;
выстрелов
окраска
Устройство заряда
но го в гильзу без кар-
ту за, и противоомед-
нителя из свинцовой
или свинцово-оловян-
ной проволоки
37-лм( выстрел
с осколочной
гранатой
Корпус не
окрашен, произ-
ведена осалЕ<а
Вес пороха
и противо-
омеднителя,
г
148 или 184
2,0
j (противо-
омед китель)
183
2,0
(противо-
омеднитель)
156
Марка пороха
0,6(6)210Р. Р. vz.37
или
Str. Р. М. 36 0,8(8)210
Ngl. Str. Р. М. 36 0,8(8)210
Ngl. R. Р.-Н, 5-(185.2,5/1,1
В. Отличительные признаки и снаряжение
Снаряд
Маркировка на гильзе
и Д -г^т
маркировка
снаряжение
w на корпусе
на дне
Тротил литой
Нитроглицерино-
вые ленточные по-
роха
1-1-1—--------«-1-1
Н итрогл ицери но-
вый ленточный по-
рох
Нитроглицерино-
вый трубчатый по-
рох
1
Эти кеты
На выстрелах, изготовленных
до 1939 г.
Нет
Данные о
боевом заряде
12
3,7 cm Sptgr.
Patr. 34(t)
и данные о Фае-
вом заряде и
снаряжении
Продолжение
Снаряд
Маркировка на гильзе
Наименование
выстрелов
Этикеты
окраска
маркировка снаряжение
на корпусе
на дне
или
Темнозеленая
защитная
14
и данные о
снаряжении
Тротил литой
На выстрелах, изготовленных
в 1039 р. и позже:
3,7 cm Рак. 37(t) ! Sprgr.
3,7 cm KwK 38(f) :
и данные о бое- |
вом заряде или
3,7 ст Рак. 34(f)
3,7 cm KwK 34(f)
3,7 ст Рак. 37(f)
3,7 cm KwK 38(f)
и данные о боевом
заряде
37-Jfx выстре-
лы с бронебой-
ными снарядами
—I——* I !
Бронебойный
наконечник —•
красный ина ци*
линдрической ча-
сти корпуса крас-
ная кольцевая
полоса.
Бронебойный
наконечник
красный или
черный.
Бронебойный
42
и данные о
снаряжении
Тротил прес-
сованный в кар-
тонном футляре
То же
На выстрелах, изготовленных
до 1939 г.
Нет
Данные о
боевом заряде
На выстрелах, изготовленных
в 1939 г. и позже:
3,7 ст Рак. М 37(f)
и данные о боевом
Нет
, наконечник —
черный, вершина
головки -* крас-
ная
. заряде или ;
3,7 cm KwK 38(f)
3,7 ст Рак 37(f) i
и данные о боевом i
за ряде
12
3,7 cm Pzgr.
Patr. 34(f)
и данные о бое-
вом заряде и сна-
ряжении
Продолжение
Наименование
выстрелов
1^ I !
37-л*л< выстрел
; с бронебойно-
трассирующим
снарядом
37-дш выстрел
с бронебойио-
тра ссирующим
снарядом обр, 40
окраска
Головка крас-
ная, корпус чер-
I ный, над веду-
щим пояском бе-
лая кольцевая
полоса
Головка чер-
ная из пластмас-
сы или из бело-
го металла лаки-
рованная; кор-
пус черный, ко-
нический скат
поддона покрыт
красной краской
Снаряд
" ' ___". _ "—
маркировка
33
и данные о
снаряжении
Нет
1-lB.M^— h || 11 "| Мв^^^^М
Маркировка на гильзе
I—^^ВТ-1—ЖЖТ^ГВ—- I
Этикет
снаряжение
> lari
ТЭН флегма-
тизированный
(без футляра)
—WU Л I В
Подкал иберкый
снаряд с сердеч-
ником из карбида
вольфрама
на корпусе
на дне
3,7 cm Plak, 37(t)
3,7 cmKwK. 38(f)
и данные о боевом
заряде
Pzgr
и белая по-
лоса по диа-
метру
12
3,7 ст Pzgr.
Patr, 34(t)
BdZ (5103*) ftir
3,7 cm Pak, 34(f)
3,7 cm KwK 34(t)
3,7 cm Pak, 37(f)
3,7 cm KwK 38(t)
и данные о бое-
вом заряде и сна-
ряжении
3,7 cm Pak. 37(f)
3,7 cm KwK.38(t)
и данные о боевом
заряде
Pzgr* 40
или
Pzgr, 40
и красная по-
лоса по диа-
метру или
красный кру-
жок
12
3,7 cm Pzgr.
Patr. 4034(f)
и данные о бое-
вом заряде и сна-
ряжении
Наименование укупорки
Металлический косоугольный лоток на шесть
выстрелов (фиг* 28)
Г, У купона &ысШреЛд6
Вес, кг
порожней с выстрелами
Размеры, мм
Длина 455
Ширина 55
Высота 365
Маркировка на
укупорке
Нет
а) с осколочными гранатами
6} с бронебойными снарядами
в) с бро неб о йн о-трассирующими
снарядами обр* 40
14,5
14,8
11,5
Деревянный лоток на 12 выстрелов (фиг. 29)
J
а) с осколочными гранатами
б) с бронебойными снарядами
в) с броиебойно-трассирующими снаря-
дами
г) с бронебойно-трассирующими снаря-
дами обр. 40
6,0
23,0
23,6
23,0
16,7
Длина 335
Ширина 135
Высота 475
Patr, 3,7 cm Рак, 37(t)
3,7 cm KwK38(t)
Осколочная граната предназначается для стрельбы по не-
укрытым огневым точкам и скоплениям пехоты.
Бронебойные и бронебойно-трассирующие снаряды—Pzgr*
Предназначаются дня стрельбы по бронированным целям на
любые дальности.
Бронебойно-трассирующий снаряд обр* 40 —Pzgr .40
предназначается для стрельбы по сильно бронированным це-
лям и только на дальности, не превышающие 300 ч. При
ЭТОМ прицел устанавливается на 300 или 400 ль
Бронебойные качества снарядов следующие:
Снаряд
Бронебойные и бронебойно-
трассирующие снаряды—Pzgr
Бронебойно-трассирующий
снаряд обр. 40—Pzgr.40 . * -
Толщина
Д-^ль- Угол от пробивав*
костьt jk нормали мой брони,
JKJW
500—000 0° 30
100 0° до 75
300 О® о 50
Наименование выстрелов
Боеприпасы к 47-ж/ противотанковой чехословацкой пушкб
4,7 cm Рак. (t)
Д. Краткая таблица комплектации выстрелов
Вес
выстрела
кг
Длина
выстрела,
мм
Снаряд
Взрыватель
Г и льэа
ПТА-S
Средство
воспламе- .
нения
47-jwjh выстрел с осколочной
1 гранатой (фиг. 30, а)
2.810
572
47 -м м
• граната
осколочная Головной
взрыватель
№ 16
47-мм выстрел с бронебойным
2 снарядом (фиг. 30, б)
47-лиг выстрел с бронебойно-
3 трассирующим снарядом
(фиг. 30, б)
Наименование выстрелов
47-Ш1 выстрел с осколочной гра-
натой
3,130
3,150
510
495
47-jijw бронебойный
снаряд
47-бронебойно-
трассирующий снаряд
Устройство заряда
Боевой заряд
Вес пороха
и противо-
омеднителя,
г
Донный
взрыватель
№ 16
4,7 cm М 35
Латунная
ц ельнотя ну-
та я
Капсюль-
ная втулка
Vz 33 dv
или
М 33 dv
Марка пороха
За ряд постоям ны й;
состоит из пучка лен-
точного пороха, поме-
щенного в гильзу без
250
3
(противо-
о меди и тень)
0,6(6)320 Р. Р- vz, 33 S 3/37
Л ит рог.11 иц ери но-
вый ленточный по-
рох
Продолжение
".
Наименование выстрелов
47-а<л« выстрел с бронебойным
снарядом
47-лл/ выстрел с бронебойно-
трассирующим снарядом
Наименование
выстрелов
— ---------
47-Ш1 выст-
рел с осколоч-
ной гранатой
окраска
— ....... *
Отсутствует
Произведена
осалха
Устройство заряда
картуза, и проти-
воомеднителя из свин-
цово-оловянной или
свинцовой ленты
Вес пороха
и противо-
омеднителЯ)
441
3
(противо-
омеднитель)
458
3
(противо
омедни тель)
Марка пороха
I
1(10)320 Р, Р* vz* 36S
Str. Р. 1 (16)320S
В. Отличительные признаки и снаряжение
Снаряд
маркировка
снаряжение
Тротил литой
(без футляра)
Маркировка на гильзе
на корпусе
на дне
й-гн-т
На выстрелах, изготовленных до
1939 г*
нет
данные о бое-
вом заряде*
Например:
0*6(6)320
S, 3/37
Нитроглицерино-
вый ленточный по-
рох
Нитроглицерино-
вый ленточный по-
рох
Эти кеты
Снаряд
Наименование
выстрелов
окраска
или
Серо-дикзя
маркировка сна ряже ние
Т1.^М'
или Тротил литой
14 без футляра
и данные
о снаряжб’
НИИ
47-лсч выст-
рел с броне-
бойным сна-
рядом
Бронебойный
наконечник чер-
ный, Цилиндри-
ческая часть о ca-
ll ена
Тротил прес-
сованный в кар-
тонном футляре
47-мм выст-
рел с броне-
бойно-трасси-
рующим сна-
рядом
Вершина го-
ловки черная*
Цил индрич еска я
часть осалена
или
14
и данные
о снаряже-
нии
Тротил литой
(без футляра)
14 Тротил литой
и данные (без футляра)
о снаряже-
нии
Продолжение
Маркировка нй гильзе
на корпусе
на дне
Этикеты
На выстрелах, изготовленных в
1939 г. и позже
4,7 cm Рак. (t)
4,7 ст Рак. К. 36(t)
и данные о боевом
заряде
Sprgr.
I
6
4,7 cm Sprgr. Patr.
М* 36(t)
или б Stuck
4,7 cm Sprenggranat-
Patronen 36(t)
и данные о боевом
заряде и снаряжении
На выстрелах, изготовленных до
1939 F.
нет
данные о бое’
ном заряде,
напри мер:
1(10)320
Р. Р. vz. 36
S. 9/36
На выстрелах,
1939 г. и позже:
изготовленных в
4,7 ст Рак. (t)
4,7 ст Рак.К.Зед
и данные о боевом
заряде
Pzgr
б
4,7 cm Pzgr* Patr.
36(t)
и данные о боевом
заряде и снаряжении
4,7 ст Рак. (t) Pzgr.
и данные о боевом umg.
заряде
То же
Наименование укупорки
Фг
Деревянный лоток на шесть выстрелов (фиг. 31)
Г» Укупоркавыстрелов
Вес, кг
порожней
с выстрелами
Размеры, мм
Маркировка
на у купб рке
6,7
Длина 250
Ширина 180
Высота бЮ
Patr. 4,7 cm Рак. (t)
.а) с осколочными гранатами
б) с бронебойными и бронебойно-трассирующи-
ми снарядами
Осколочная граната предназначается для стрельбы по
позициям артиллерии»
Бронебойные снаряды при дальности стрельбы в 400 к и
неукрытым огневым точкам, скоплениям
пехоты и огневым
угле Vs от нормали пробивают броню толщиной до 40 шл
Боеприпасы к 47*мм противотанковой французской пушке
4,7 cm Рак. (f)
4. Краткая таблица комплектации выстрела
ПТА-7
Наименование выстрела
Вес
выстрела,
кг
, выстрела,
Снаряд
Взрыватель
Гильза
Средство
воспламене-
ния
47-мм выстрел с бронебой-
ным снарядом (фиг, 32)
3,500
47-л«л< бронебойный
снаряд с привинтным
ба диетическим нако-
нечником
Нет
Цельнотя-
нутая латун
Е^ая
Ударная
трубка
Наименование выстрела
47-лси выстрел с бронебойным сна-
рядом
Б. Б*ев№ Мряд
Устройство заряда
Вес пороха и
пр от ив оо мед ни*
теля в г
Марка пороха
Заряд постоянный; состоит *
из ленточного пороха в пуч- !
(противоомедни-
тель)
570
BG4
нах и россыпью.
Имеется п ротивоо медни -
тель в виде свинцово-оло-
вянной пластинки в красной
ткани
Пироксилино-
вый ленточный
порох
В. Отличительные признака и снаряжение
Наименование выстрела Снаряд Маркировка на гильзе
окраска 1 маркировка снаряжение на корпусе на дне
Этикегы
47-jkjm выстрел с бро-
небойным снарядом
Отсутствует
Нет
Сплошной снаряд
с привинтным бали-
стическим нако-
нечником
Данные о бое-
! вом заряде и
сборке выстрела,
например:.
BG4—Dl,5
6—35 SL
AMS-35
24-11 -39
Нет
fewr
Наименование укупорки
Л Укупорка oftrftp&ta
Вес, кг
порожней.
с выстрелами
Размеры, мм
Маркировка
I на укупорке
Металлический лоток на четыре выстрела; бали-
стические наконечники находятся в железном футля-
рё под дверцой в крышке лотка (фиг, 33)
Выстрелы хранятся в укупорке без балистических нако-
иечников, которые помещаются в футляре н крышке лотка
й перед стрельбой навертываются на снаряд
Наименование выстрелов
V
Sprgr, Patr. 38
50-лси выстрел с оско-
лочной гранатой обр* 38
(фиг. 34, о)
Pzgr» Patr
л 50-jWjw выстрел с броне-
Т бойно-трассируюшим сна-
i рядом (фиг. 34, б)
21,7
Длина 345
Ширина 90
Высота 590
При стрельбе с дальности в 400 л< и угле 0* от н
снаряд пробивает броню толщиной до 40 мм.
Боеприпасы к 50-л<лг противотанковой пушке обр. 38
Рак. 38
А. Краткая,таблица комплектации выстрелов
I
Вес
выстрела,
кг
Длина
выстрела,
jtf/И
Снаряд
W—"— I III
МАЙ
Взрыватель
Гильза
3,230
4,050
606
551
ПТА
Средство
в осп ламе'
нения
5 cm Sprgr. 38
50-лм/ осколочная
граната обо* 38
5 cm Pzgr,
50-л<.м бронебойно-
трассирующий снаряд
с приварной головкой
AZ 39
или
AZ 39
; ИЛИ
3,7 cm Kpf. Z,
ZerL Pv.
I
I
BcLZ5103*
6360 — цель-
нотянутая
латунная или
6360 St**цель-
нотянутая
стальная лату-
нированная
Капсюль*
мая втулка
С/12 п.А,
или С/12
п. A* St.
Продолжение
3
I
Наименование выстрелов
Вес
выстрела,
кг
Длина
выстрела,
мм
Снаряд
Взрыватель
Гильза
Средство
воспламе-
нения
I
Pzgr, Patr. 30
5(Алш выстрел с броне-
бойно-трассирующим Сна-
рядом обр, 39 (фиг. 34, в)
4,116
656
5 cm Pzgr. 39
50-лъи бронебойно-
трассирующий снаряд
обр. 39 с приварной
головкой и бронебой-
ным наконечником
BcL Z5103*
Pzgr. Patr. 40
51>лш выстрел с броне-
бойно-трассирующим сна-
рядом обр. 40 (фиг. 34, г)
2,700—2,040
497
5 cm Pzgr. 40
50"Лл< бронебойно-
трассирующий снаряд
обр. 40
Нет
Б. Баевой заряд
Наименование выстрелов
Устройство заряда
Вес пороха
и пламегаси
теля, г
Марка пороха
1 П-^Т ИМ ----
Sprgr. Patr. 38
50-и<л< выстрел с осколочной гра-
натой обр. 38
Заряд постоянный;
состоит из пластинча-
того пороха, воспламе-
нителя, пороховой труб-
ки, центрующей за-
ряд, и пламегасителя :
из сульфата калия» Все
элементы заряда поме-
щаются в картузах
II нт
Nz. Man. N. Р.-(1,5.1,5)
I
I
Gu. Bl. Р.-АО-(4.4.0,6)
(основной заряд)
Digl. Кг.Р-10,5-
-(345.14/12)
(центральная трубка)
5
(пламегаси-
тель)
Пироксилиновый по-
ристый порох* 1 * * * *
Нитрогу ани диновый
пластинчатый порох
Дигликолевый труб-
чатый порох с кресто-
образной перемычкой
в канале
Продолжение
Наименование выстрелов . i Устройство заряда
Pzgr, Patr,
5О’А«лс выстрел с бро небойко-трас-
сирующим снарядом
fcr"-F-4rf
Pzgr, Patr. 39
50-лтл* выстрел с бронебойно-
лрассирующим снарядом обр. 39
Pzgr. Patr, 40
50-alm выстрел с бронебойно-трас
сирующим снарядом обр. 40
I
Вес пороха
и пламегаси*.
теля, а
Марка пороха
Заряд постоянный;
состоит из трубчатого
пороха, помещенного
в гильзу без картуза,
и воспламенителя в кар
тузе из искусственного
шелка и нитроткани
I —11 —*
Заряд постоянный;
состоит из трубчатого
или ленточного пороха} ।
помещенного в гильзу
без картуза, и воспла-
мен ит ел я в картузе
! из искусственного шел-
ка и нитрдткани
10
900
10
GAO
или
Digl. R.P.-0,5 (310,3/1)
№. Man. N.PAl,5-1,5)
DigL R. P,-SA-
DigL Str, P.-G2-
(310,7.0,7)
1 Порох марки №. Man. N. Р- (1,5.1,5) применяется в качестве воспламенителя.
В, Отличительные признаки и снаряжение
| Маркировка на гильзе
Наименование
выстрелов
—।—1-4-
ЯО-лси выстрел с
осколочной гранатой
обр. 38
Сн аря д
окраска
маркировка
снаряжение
Темно зеле-
ная защитная
16
и данные о
снаряжении
Тротил прессо-
ванный в бумажном
футляре
ТЭН флегматизи-
рованный (детонатор).
Красный фосфор
(дымовая шашка) ;
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
П прокси лин овый по-
ристы й порох1
Д иг линолевый труб-
чатый порох
Ди гликолевый лен-
точный порох
на корпусе на дне
Рак. 38
и данн ы е о
боевом заряде
Этикеты
4
Sprgr. Patr- der
Pak, 38
и данные о боевом
заряде и Снаря-
жении
П р о д о л же к и
Наименование
выстрелов
Снаряд
-^- •
^краска
маркировка
5(кил< выстрел с бро-
н ебойно трасс иру ющим
снарядом
Черная
33
: и данные о
i снаряжении
снаряжение
МЛй-Ь—
ТЭН флегматизи-
рованный без фут-
ляра
Маркирована гильзе
1Нж^^ж-гжп—™ ।
на корпусе I на дне
Этик ет*ы
50-а*л< выстрел с бро^
небойко-трассирующим
снарядом обр. 39
МЧАЛИ—
Черная
*
То же
!-!-1—| ।
То же
50-лш выстрел с бро-
небойно-трассирующим
Снарядом обр. 40
Нет
Подкалиберный
снаряд с сердечки* i
ком из карбида воль-
фрама
ЙШ
Г. Укупорка выстрелов
Наименование укупорки
Металлический лоток на четыре выстрела (фиг* 38)г
а) с осколочными гранатами обр, 38
б) с бронебойно-трассирующими снарядами
в) с бронебойно-трассирующими снарядами обр* 40
То же
I
То же
То же
J Becj кг ________
порожней с выстрелами
—18,5
—21,6
-16,7
Pzgr.
I I
4
Pzgr* Patr. der
Рак. 38
и данные о боевом
заряде и снаря-
женин
? _______________
—Ч -I 1——|н II ,—। 1_^—.
4
Pzgr. Patr* der'
Рак. 38
и данные о боевом
заряде и снаря-
жении
Pzgr* 40 '[ 4
5 cm Pzgr* Patr.
40 Рак.
и данные о боевом
заряде, и снарЯ’*
жении
Размеры
Длина 185
Ширина 185
Высота 625
Маркировка
на укупорке
I -Ц
i
Patr* Рак* 38 I
I
- Осколочная граната предназначается для стрельбы по не-
укрйтым огневым точкам» скоплениям пехс^ы и огневым
Позициям артиллерии.
Бронебойно-трассирующие снаряды —г Pzgr, предназначав
|отся для стрельбы по бронированным цеЛям на любые даль-
Кости,
Бронебойно-трассирующий снаряд обр, 40—Pzgr, 40 пред-
назначается для стрельбы по сильно бронированным целям
на дальности только до 550 м.
При стрельбе на дальность до 400 м установка прицела
300 м, а на дистанцию 400—550 м установка прицела 400 л<,
Бронебойные качества снарядов следующие:
Гнлпап Даль- Угол от Толщина
„ость. „ор„а„
Бронебийио-трассирую*
щие снаряды — Pzgr. . 400 О’ 40 ,
Бронебойно-трассирую-
щий снаряд —Pzgr. 40 . . 250 20е до 85
400 0° » 75
500 35’ » 55
I
i
Босприпясы к 5О'Лъи противотанковой пушке с длинным стволом
ПТА-9
5 ст Рак, К- u. Т, (1g* L)
Д. Краткая таблица комплектации выстрелу
Наименование выстрелов
Вес
выстрела,
кг
Долина
выстрела,
мм
Снаряд
Взрыватель
Гильза
Средство
воспламе-
нения
+т
Sprgr. Patr, 38 d. 5 cm
Рак* К it Т. (1g, L)
50-л*м выстрел с оско-
лочной гранатой обр, 38
(фиг. 35, а)
Pzgr, Patr. d. 5 cm Pak.
К. u. T. (!g, L)
50-4tw выстрел с броне-
бойно-трассирующим сна-
рядом (фиг, 35, б)
3,230
4,050
60S
551
5 cm Gr, 38
50-лмг осколочная
граната обр. 38
5 cm Pzgr,
50-лси бронебойно-
трассирующий снаряд
s с приварцой головкой
AZ 39
или
AZ 39 Zn
или
3,7 cm Kpf. Z.
Zerl. Pv.
Bd. Z, 5103*
6360— цель-1 Электро-
. втянутая ла- "
тущтая или втулкаС/22
6360 St—цель- или C/22 St
потянутая,
стальная, ла-
тунированная '
запальная
Продолжены е
Наименование выстрелов
W I Ml I —^ИТГ"—ИТ—п—ИТ—ГЪМ-I J-L 1-^^М_Г ।
Pzgr. Patr* 39 d. 5 cm
Pak, К. u. T, (1g* L)
50-лъи выстрел с броне-
бойно-трассирующим сна-
рядом обр* 39 (фиг* 35, tf)
4
Pzgr, Patr* 40 d. 5 cm
Pak* К* u- T. (1g. L<)
50-лъи выстрел с броне-
бойно-трассирующим сна*
рядом обр* 40 (фиг* 35, а)
Наименование выстрелов
Вес
выстрела,
кг
I итммт^миш
4,116
2,700
2,940
Длина
Выстрела,
мм
Снаряд
h
Взрыватель
Гильза
Средство
воспламе-
нения
555
497
Sprgr. Patr* 38 d. 5cm Pak. К-
il T.(lg. L.)
50-л<.« выстрел с осколочной
гранатой обр, 38
5 cm Pzgr* 39
5СЬ^Л( бронебойно-
трассирующиЙ снаряд
обр, 39 с приварной
головкой и бронебой-
ным наконечником
5 cm Pzgr* 40
50-*ил< бронебоино-
: трассирующий снаряд
обр. 40
Б, Боевой заряд
Устройство заряда
Вес пороха
и пламегаси-
теля, г
Bd* Z* 5103*
—
Нет
ши
Марка пороха
Заряд постоянный;
состоит из пластинча-
того пороха, воспла-
менителя, пороховой
трубки, центрующей
заряд, и пламегасите-
ля из сульфата калия*
Все элементы заряда
помещаются в картузах
30
Nz. Man. N. Р. (1,5.1,5)
Gu* BL Р*-АО-(4.4 Д6)
(основной заряд)
Digl. Кг. Р.-ЮД
(345* 14/12)
(центральная Трубка)
Пироксилиновый по-
ристый порох1
Ни трогу авидиновый
пластинчатой порох
Диглико левый труб-
чатый порох с кресто-
образной перемычкой
в канале
(пламегаси-
тель)
I
Продолжений
bfakS
Наименование выстрелов
Устройство заряда
W I т
Вес пороха
и пламегаси-
теля, г
Марка пороха
Pzgr, Patr. d.5cm Рак. K. u. T.
(1g- LJ
50-.«л выстрел с бронебойко*
' трассирующим снарядом
Pzgr. Patr. 39 cL 5 cm Рак. К.
u. Т.( lg. L.)
5(кил< выстрел с бронебойно-
трассирующим снарядом обр, 39
Pzgr, Patr, 40 d. 5 cm Рак, К.
u. Т. (lg. L.)
50-л<л( выстрел с бронебойно-
трассирующим снарядом обр, 40
Заряд постоянный;
состоит из трубчатого
пороха, помещенного
в гильзу без картуза,
и воспламенителя в кар*
тузе из искусственного
щелка и нитроткани
10
г
900
Nz. Man, N. Р* (1Д1,5)
DigL R. P.-G 0,5*
(310,3/1)
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
Заряд постоянный;
состоит из трубчатого
или ленточного пороха,
помещенного в гильзу
без картуза, и воспла-
менителя в картузе из
искусственного шелка
и нитроткани.
10
689
Nz. Man. N.P,-(1,5.1,5)
Пироксилиновый по-
ристый порох1
Digl. R. Р.*8,2-
2,2/0,85)
------~ -- 14
Дигликолевый труб-
чатый порох
или
898
Digl. Str, P.-G2-
(310.7.0,7)
Дигликолевый лен-
точный порох
Порох марки Nz. Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
й
В. Отличительные признаки и снаряжение
Снаряд
। » ——1——Ы ।
Маркировка на гильзе
Наименование выстрелов
Этикеты
окраска j маркировка
*
снаряжение
на корпусе
на дне
50-лш выстр ел с оско -
ночной гранатой обр, 38
Темнозеле-
ная защитная
16
и данные о
снаряжении
. Тротил прес-
сованный в бу-
мажном футляре
ТЭН фдегмати-
зированный (де-
то натор).
Красный фос-
фор (дымовая
I ШМЛК'О
ь I - _ . . HI 1 ——
5 ст Рак. ?
К. 1L Т.
и данные о
боевом заряде
Spr
4
Sprgr. Patr, 38 der
5 cm Рак. К- u, T.
и ^данные о боевом
заряде и снаряжении
50-л*л< выстрел с бро-
н ебо йно-тр асси ру юши м
снарядом
50-Л1Х выстрел с бро-
н ₽бо йно-тр ассиру ютим
снарядом обр. 39
50-м« выстрел с бро-
небойно-трассирующим
снарядом обр, 40
Черная
Черная
Черная
।
33
и данные о
снаряжении
ТЭН флегма-
тизиро ванный
без футляра
То же
То же
Нет
ПодкалиберныЙ
снаряд с сердеч-
ником из карби-
да вольфрама
То же
То же
То же
Pzgr.
I
Pzgr. 40
4
PzgFx Patr.. der 5 cm
Pak. K< u. T. и данные
о боевом заряде и
сн аряжении
4
Pzgr, Patr. 40 der
5 cm Pak, К. u. T.
и данные о боевом
заряде и снаряжении
Наименование укупорки
Г. Укупорка выстрелов
Вес, кг
............... " — —
порожней I с выстрелами
"l.............I
Размеры, мм
Маркировка
на укупорке
Деревянный лоток на четыре выстрела (фигь 39)
а) с осколочными гранатами
б) с бронебойно-трассирующими снарядами
в) с бронебойно-трассирующими снарядами обр. 40
10,2
Указания о применении снарядов смотреть в предыдущей таблице.
Длина 200
Ширина 200
Высота 650
Patr. 5 cm
Рак, К- IE Т* (lg.L+)
23,5
26,6
20,8—21,7
Боеприпасы к 50-лм< противотанковой пушке с коротким стволом
5 ст Рак* К- u, Т. (kz. L)
А, Краткая таблица'комплектации выстрелов
ПТА-10
4W
Наименование выстрелов
Вес Длина
выстрела, выстрела,
кг
Снаряд
Взрыватель
Гильза
At*W
Средство
воспламе-
нения
Ке. 5 cm Sprgr. Patr* 38
50-лгл выстрел с осколочной
1.. гранатой обр. 38 (фиг. 36, о)
571
5'cm Gr. 38
50-льч осколочная
граната обр* 38
AZ 39;
или
AZ 39 Zn иля
3,7 cm KptZ.
Zed. Pv.
s-
Ке. 5 cm Pzgr* Patr. .
51>лси выстрел с бронебок-
но - трассирующим. силрядом
(фиг, 36, б)
516
5 cm Pzgr.
50-л/ж 6pt небойпо-
трассирующий снаряд
с приварной головкой
Bd, Z 5103*
6358—цель-
нотянутая ла-
тунная или
6358 St цель-
нотянутая
стальная, ла-
тунированная
Электро-
запальная
втулка C/22
или
Наименование выстрелов
Вес
выстрела,
Длина
выстрела,
л<л<
Снаряд
Взрыватель
I
Прод о лж е ние
Гильза
Средство
воспламе-
н ен ия
Kz, 5 cm. Pzgr. Patr, 39
50->lw выстрел с бронебойно-
трассирующим снарядом обр, 39
(фиг* 30> в)
Кг. 5 cm Pzgr. Patr, 40
бСкил* выстрел с бронебойке’
трассирующим снарядом обр и 40
(фиг» 36, г)
Наименование выстрелов
Kz. 5 cm Sprgr. Patr, 38
5CKw.it выстрел с осколочной гра-
натой обр- 38
525
5 cm Pzgr,.39
50-лог бронебойно-
трассирующий снаряд
обр* 39 с приварной
головкой и бронебой-
ным наконечником
1 1^™——*1 Hl "
5 cm Pzgr. 40
50-/tw бронебойно-
трассирующий снаряд
обр. 40
Б. БаевФй заряд
Вес пороха
Устройство заряда и пламега-
сителя, г
Заряд постоянный;
состоит из пластинча-
того пороха, воспла-
м ceimt еля, пороховой
трубки, центрующей-
заряд, и пламегасите-
ля из сульфата калия.
Все элементы заряда
помещаются в кар-
туза х
30
216
5
(пламега-
ситель)
Bd. Z 5103*
Нет
Марка пороха
№. Man, N* Р.(1,5.1,5)
ч
Digl. BL Р-10Д(3.3.0,8)
(основной заряд)
DigL Р, R.-10,5-(265,7/5)
(центральная трубка)
Пироксилиновый
пористый порох1
Дигликолевый
уластимчатый порох
Дигликолевый
трубчатый порох с
крестообразной пе-
ремычкой в канале
VW
V
W"
Наименование выстрелов
Устройство заряда
Вес пороха
и пламега- ,
сителя, г
Предо лж ёниё
Марка пороха
Kz._5 cm Pzgr. Patr*
выстрел с бронебойно-трас-
сирующим снарядом
1 Kz. 5 cm Pzgr* Patr* 39
50-леи выстрел с бронебойно-трас-
сирующим снарядом обр* 39
|
М ™ — 1 -------- I—I-V "W Т W-
Заряд постоянный;
состоит ' из трубчатого >
пороха, помещенного
в гильзе без картуза,
и воспламенителя в
картузе из искусствен-
ного шелка и нитро-
ткани
10
770
Digl. R. Р^8.2-(310.4,4/2)
Пироксилиновый
пористый порох1
Дигликолевый
трубчатый порох
Kz* 5 cm Pzgr* Patr* 40 Заряд постоянный;
50-лм< выстрел с бронебойно-трас- состоит из трубчатого
сирующим снарядом обр* 40
Заряд постоянный;
или ленточного пороха,
помещенного в гильзе
без картуза, и воспла-
менителя в картузе из
искусственного шелка
и нитроткани
10
Nz. Man. N* Р. (1,5.1,5)
П и р оке и л и новый'
пористый порох1
— *2 2/0 85^ s Дигл и кол евый
94 ’ 1 ' ’ J\ трубчатый порох
Digl. Str. P*-G2-(310*7.0,7)
1 Порох марки Nz* Man* N. Р. (1,5, 1,5) применяется в качестве воспламенителе
В. Отличительные, признаки и снаряжение
Наименование
выстрелов
50-лш выстрел с ос-
колочной гранатой
обр. 38
окраска
Темнозеле-
ная защитная
Снаряд
маркировка
16
и данные +о
снаряжении
Дигликолевый
ленточный порох
4-U-„ .J-MJ-1, ,,1, и
снаряжение
—и
Маркировка на гильзе
I
на дне
на корпусе
— — —
Тротил прессо-
ванный в бумажном
футляре
тЭ Нфл егматизиро-
ванный (детонатор)
Красный фосфор
(дымовая шашка) |
5 ст Рак* К*
u, Т- (kz* L,)
и данные о
боевом заряде
Sprgr*
Эти кеты
4
Kz. 5 cm Sprgr*
Patr* 38
| и данные о боевом
i заряде и снаряже-
нии
'nhli
П р^одл лжШ й
Наименование ь
выстрелов
окраска
Снаряд
маркировка
снаряжение
Маркировка на гильзе
на корпусе
на дне
Этикеты
5(кил« выстрел с бро-
н ебой но-трассиру ющим
снарядом
Черная
33 ТЭК флагматизи-
и данные о рованяый без фуг-
снаряжении
ляра
А
Тоже
! Pzgr.
4
Kz. 5 cm Pzgr.
Patr,
и данные о боевом
заряде и снаряжу
НИИ
50-лш выстрел с бро-
н еб о й н о-тра сс и ру ющ им.
снарядом обр, 39
Черная
То же
То же
То же
Pzgr*
То же
50-.4LW выстрел сбро-
н ебойн о-трассирующим
снарядом обр* 40
Ч ерная
Нет
Подкал нб ерный
снаряд с сердечни-
ком из карбида
вольфрама
То же
Kz. 5 cm Pzgr.
Patr, 40
и данные о боевом
! заряде и снаряже-
нии
Г* Укупорка выстрелов
V
Наименование укупорки
Деревянный лоток на четыре выстрела (см.
.фиг. 39)
: осколочными гранатами
: бронебойно*трассирующими снарядами
? бронебойно -трассирующими снарядами
обр, 40
Вес, кг
I . I I I I
порожней
с выстрелами
10,2
23,2
26,0
Размеры, мм
Маркировка на
укупорке
Patr.
Ширина 200 | 5 ст Рак. К,
Высота 560 (kz* L.)
Длина 200
м
Наименование выстрелов
5 cm Sprgr, Patr* 38 KwK
50-л«Л£ выстрел с осколоч-
ной гранатой обр, 38
(фиг, 37, а)
5 cm Pzgr* Patr. KwK/
50-л.м выстрел с бронебой-
но-трассирующим снарядом
(фиг* 37,
5 cm Pzgr* Patr* 39 KwK
выстрел с бронебой-
но-трассирующим снарядом
обр. 39 (фиг, 37, в)
5 cm Pzgr* Patr* 40 KwK
50-,мл< выстрелу бронебой-
но-трассирующим снарядом
обр. 40 (фиг* 37, г)
Боеприпасы к 50-.Maj Тайковой пушке
5 cm KwK*
А. Краткая таблица комплектации выстрелов
Длина
Вес
выстрела .выстрела
кг
Снаряд
2,942
3,560
3,481
2,311
в мм
475
420
Взрыватель
Гильза
ПТА-1
Средство
во сп ламенения
50-мм осколочная
граната обр* 38
AZ 39 1
или
AZ 39 Zn
ИЛИ
3,7 cm Kpf. Z,
ZerL Pv,
тгкй
5 cm Pzgr.
бО-л/л бронебойно*
трассирующий снаряд
с приварной головкой
5 cm Pzgr. 39
50-alm брон ебойно-
трассирующий снаряд
обр, 39 с приварной
головкой и бронебой-
ным наконечником
5 cm Pzgr, 40
бО'ЛЬМ бронебойно-
трассирующий снаряд
обр, 40
Bd. 2 5103*
Bd. Zi5103*
*
6317—цель-
нотянутая,
латунная или
6317 St —цель
потянутая,
стальная ла-
тунированная
Электроза-
пальная втул-
ка С/22 или
С /22 St
Наименование выстрелов
Устройство заряда
Боевой зйря& .
Вес пороха и
пламегаси-
теля, а
й
Марка пороха
5 cm Sprgr. Patr, 38 KwK
50-.ux выстрел ।
гранатой обр. 38
с осколочной
Заряд постоянный,
состоит из пластинча-
того пороха, воспла-
менителя, пороховой,
центрующей заряд,
трубки и пламегасителя
из сульфата калия. Все
элементы заряда поме-
30
160
Nz, Man. N. Р,(1Д1,5)
Gu. BL Р,-АО-(4.4Дб)
(Основной заряд) f
DigL Кг. Р.-10,5-(2(ХН4/12)
(центральная трубка)
Пирокси липовый
пористый порох 1
Нитрогуанидино-
вый пластинчатый
порох
Диглико левый
трубчатый порох е
крестообразной пе-
щаются в картузах
рсмычкой в канале
I
5 cm Pzgr. Patr KwK
5CMlw выстрел с бронебойно-
трассирующим снарядом
ч !,»-> — - -1 - иим-, —-
5 cm Pzgr. Patr, 39 KwK
50-jw,« выстрел с бролебойно- i
трассирующим снарядом обр. 39
5 cm Pzgr. Patr, 40 KwK
50-льи выстрел с бронебойно-
трассирующим снарядом обр. 40
Заряд постоянный; I
состоит из трубчатого
пороха, помещенного
в гильзе без картуза,
и воспламенителя в кар-
тузе из искусственного
шелка и нитроткани
(пламегаси-
тель)
—
10
520
505
№. Man. N, Р+(1,5Л,5)
I
.1_________________
Пироксилиновый
пористый порох 1
Digl, R. Pt-G 0Д(200.2/1)
। । г 1 f f
№. Man. N. Р.-(1,5.1,5)
DigL R, P,-G 0,5-(200.2/l)
птг “ “rw-т— г — —- m -ИТ—.ж-j . г- . . г . । । । __
10 I Nz. Man. N. Р.(1,5.1,5)
I
520
DigL R. Р.-8,2-(188*2,2/0,85)
1 Порох марки Nz. Mah. N. P.(l,5.1,5) применяется в качестве воспламенителя.
Дигликолевый
трубчатый порох
Пирокс илиновый
пористый порох 1
Дигликолевый
трубчатый порох
- г- - I - —
‘ Пироксилиновый
пористый порох 1
Диглико левый
трубчатый порох
¥
I
I
В. Отличительные признаки и снаряжение
w
Наименование
выстрелов
Снаряд
+*
Маркировка на гильзе
Этикета
окраска маркировка
I II
снаряжение
v
на корпусе
на дне
|" ГТ
50-лл< выстрел с оско-
лочной гранатой-обр. 38 ная защитная
Темноз еле-
16
и данные о
снаряжении
Тротил прессо-
ванный в бумаж-
ном футляре
ТЭН флегм ати-
з про ванный (де-
тонатор)
Красный' фос-
фор (дымовая
шашка)
5 cm KwK
и данные о
боевом заряде
Sprgr.
Sprgr. Patr. der 5 cm
KwK
и данные о боевом за*
ряде и снаряжении
б(ко выстрел с бро-
небойно-трассирующим
снарядом
50-мм выстрел с бро-
небойн отр а сси ру ю щи м
снарядом обр. 39
1
Черная
Черная
выстрел с бро-
ней о йно-тр а с с иру ю щим
снарядом обр. 40
Черная
33
и данные от
снаряжении
То же
Нет
ТЭН флегмати-
зированный без
футляра
То же
б
Pzgr. Patr. der. 5 cm
KwK
и данные о боевом за-
ряде и снаряжении
То же
То же
То же
Подкалиберный
снаряд с сердеч-
ником из карби-
да вольфрама
То же
Pzgr. 40
б
5 cm Pzgr. Patr.
40 KwK
и данные о боевом
заряде и снаряжений
Наименование укупорки
А
Деревянный лоток на шесть выстрелов (фиг, 40)
а) с осколочными гранатаьМи
б) с бронебойно-трассирующими снарядами
в) с бронебойно - трассирующими снарядами
обр - 40
Г, Укупорка выстрелов
if.
Вес, кг
порожней
—9,0
Орколочная граната предназначается для стрельбы по
неукрытым огневым точкам, скоплениям пехоты и огневым
позициям артиллерии.
Бронебойно-трассирующие снаряды — Pzgr предназнача-
ются для стрельбы по бронированным целям на любые даль-
ности.
Бронебойно-трассирующий снаряд обр. 40—Pzgr 40 пред-
назначается для стрельбы по сильно бронированным целям
на дальности только до 550 м. При стрельбе па дальность
до 400 м устанавливается прицел 300 лг, а на дальности от
400 до 550 jw устанавливайся прицел 400 ль
с выстрелами
— 25,0
— 28,6
— 22,5
Размеры,
мм
Длина 285
Ширина 205
Высота 525
Маркировка
на укупорке
"[_ Т 1 ~~ ' ' Ч
Patr. 5 cm KwK
Бронебойные качества снарядов следующие:
Снаряд
Даль- Угол от
ноегь jm нормали
Бропебойно-трассирую-
щие снаряды—Pzgr л. * ,
Бр он сбой но-тра сенру ю-
щий Снаряд обр. 40 —
Pzgr. 40..............
400
50
200
0°
30°
Толщина
пробиваем1
брони jOI
40 ‘
до 85
» 75
200 30° » 50
550 0° » 40
I
Боеприпасы к 75“>df противотанковой пушке обр; 40
7,5 ст Рак, 40
А. Краткая таблица комплектации выстрелов
л
Наименование выстрелов
7,5 cm Gr. Patr. Рак.
75-льи выстрел q осколочно-
фугасной гранатой обр. 34
(фиг. 41, а)
м
7,5 cm Gr, Patr. 38 Рак.
75^-мм выстрел со снаря-
дом кумулятивного действия
обр+ 38
7,5 cm Pzgr. Patr, Рак.
75-мм выстрел с бронебой-
но-трассирующим снарядом
обр» 39 (пит. 41,6)
7,5 cm Pzgr. Patr. 40 Рак.
75*мм выстрел с бронебой-
но-трассирующим снарядом
обр, 40
Вес | Длина
выстрела, выстрела,
кг мм
Снаряд
7,5 cm Gr. 34.
75-3LW осколочно-фу-
гасная граната обр, 34
7,850
8,900
Взрыватель
KL AZ 23
—I- »!-1-full
7,5 cm Gr, 38 HlfB AZ 38
75-лси снаряд куму- :
лятивного действия
: обр. 38 i
Гильза
6340 St,
ста льна я цель-
нотянутая ла-
тунированная
918
7,5 cm Pzgr. 39
75-мм бронебойно-
трассирующий снаряд
обр. 39
75-лги бронебойно-трас-
сирующий снаряд
обр. 40
Bd. Z.5I03*
Нет
Средство
воспламе-
нения
Капсюль-
ная втулка
С/12 п. А»
или
C/12n.A.St.
м
Наименование выстрелов
Устройство зарядов
£5. Бдйаой заряд
' Вее пороха
,и пламегаси-
теля. а
Марка пороха
Af
7,5 cm Gr, Patr* Pak.
75-лш выстрел с оско-
лочно-фугасной гранатой
обр. 34
7,5 cm Pzgr, Patr Pak*
75-мм выстрел с броне-
бойно-трассирующим сна-
рядом обр. 39
Заряд постоянный; состоит
из пластинчатого пороха,
во£пламенителя^ пороховой
трубки, центрующей заряд>
и пламегасителя из сульфата
калия, Все элементы заряДй
помещаются в картузе из
искусственного шелка
41
715
60
(пламегаси-
тель)
Nz, Man. N. P, (1,5,1,5)
Gu. Bl. Р.-АО-(4.4,0,б)
i (Основной заряд)
Digl. Кг. R-10,5-(600.«/ls)
(центральная трубка)
Пироксилиновый
пористый порох 1
Нитро гуанид и но-
вый пластинчатый
порох
Дигликолевый
трубчатый порох с
крестообразной пе-
| ремычкой в канале
~ -------- - - _
Заряд постоянный; состоит
из трубчатого пороха, поме-
щенного в гильзе в полукар-
тузе, и воспламенителя в
картузе из искусственного
шелка. Картуз с воспламени-
телем пришит к полукар-
тузу заряда.
20
2750
1 Порох марки )Nz. Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
Пироксилиновый
пористый порох1
Дигликолевый
трубчатый порох
I
В, Отличительные признаки и снаряжение
ЙМ
Наименование
выстрелов
Сн а ряд
окраска | маркировка I снаряжение
Маркировка на гильзе
на корпусе
на дне
Этикеты
75-ш< выстрел с
оскол о чн о - ф у га с ной
гранатой обр. 34
/Теми озеле-
няя защитная
14
или
13
данные о сна-
ряжении. FES
(обозначение же-
лезного пояска)
и
Тротил литой
без футляра
Аммотол 40/60
литой без футляра i
Красный фос-
фор (дымовая
шашка)
7,5 ст Рак.
и данные о
боевом заряде
Sprgr.
7,5 cm Sprgr. Patr.
34 Рак. 40
kL AZ 23 0,15
и данные о снаря-
жении и сборке вы-
стрела
ТЗ-льи выстрел со
снарядом кумуля-
тивного действия
75-лелг выстрел с
бронебойно-трасси- ;
рующим снарядом
обр. 39
75-л#л< выстрел с
брои ебойн о-трас ей-
рующим снарядом
обр. 40
То же
Черная
Черная
Наименование укупорки
91
и данные о сна-
ряжении
и данные о сна-
ряжении
г»
нет
Металлический, футляр на один выстрел
(фиг. 42)
а) с осколочно-фугасным снарядом
б) с бронебойно-трассирующим снарядом.
Гексоген флегма-
тизированный в
бумажном ф ут-
ляре
Гексоген флег-
мацизированный
без футляра
Подкалиберный
снаряд с сердеч-
ником из карбида
вольфрама
Г., Укупорка выстрелов
Hl НИЦ II,
Вес, кг
То же
—НВ I
7,5 cm Рак.
и данные о
боевом заряде
То же
порожней с выстрелами
I
1 ни । —i-и-^м-^н—ь——и— - I — _ _
12,3
15,4
Pzgr.
Pzgr. 40
Размеры, мм
В ысота 1030
Диаметр 110
Маркировка
на укупорке
Ш—V
На крышке: 7,5 ст Рак. 40
сбоку: 7,5 cm Sprgr. Patr.
34 kL AZ,23 0,15
или 7,5 cm Pzgr. Patr.
I
I
Боеприпасы к 75-мч противотанковой пушке обр, 41
7,5 ст Рак, 41
А, Краткая таблица комплектации выстрелов
I
2
Наименование выстрелов
г
7,5cm Pzgr.Patr.41 Рак.
75-леч выстрел с броне-
бойно-трассирующим сна-
рядом обр, 41 (фиг, 43а)
7,5 cm Sprgr* Patr. 41
Рак.
75-лсл выстрел с оско-
лочно-трассирующей гра-
натой обр, 41 (фиг. 436)
Наименование выстрелов
7,5 cm Pzgr, Patr* 41 Рак. ,
75-лслс выстрел с бронебой-
но-трассирующим снарядом
обр* 41
' I и—
Вес
выстрела
кг
Длина
выстрела
мм
Снаряд
I
Взрыватель
*
Гильза
7,600
6,870
755
765
Средство
воспламенения
7,5 cm Pzgr. 41
75- .и м б ро и ебо й но-
трассирующий сна-
ряд обр- 41
7,5 cm Sprgr, 41
75-мм осколочно-
трассирующая гра-
пата ойр. 41
Б. Боевой заряд
Устройство заряда
Заряд постоянный; состоит
из трубчатого пороха в по-
лукартузе из искусственного
шелка и воспламенителя, ко-
торый закреплен на дне про-
шивкой полукартуза
Нет
----~
AZ 5072
Вес
пороха, г
10,5
2 460
7,5 cm Patrlu
(6344) fur Рак.
44 КР стальная
цельнотянутая
латунированная
Марка пороха
420
490 ’
Капсюльная5
втулки С/12 н*
A, St*
Пи ро ксил ино вый
пористый порох1
Дигликолевый .
трубчатый порох
I _ ,TL -ь— .. г— г — Т" - — - и - -
I
Наименование выстрелов
Устройство заряда
Вес
пороха, г
Марка пороха
V
7t5cmSprgr. Patr. 4.1 Pak.
75-лл< выстрел с осколоч-
но-трассирующей гранатой
обр. 41
10,0
Нитроглицерино-
вой лдододоадой
»PWX
Jfci. Bl. P.-ftMM.l)
1 630
Dig!. R- P.-G l,5-(490.2/l,4)
Ди гликолевый
трубчатый порох
1 Пороха «арок Ngl- Bl- Р.-12,5-(4.4.1) u Nz. Man. N. Р. (1,5.1,5) применяются в KauecTBe^woWW^Wtiit
В. О/плыч£пя£Льяы£ признаки и снаряжение
Маркировка нд гильзе
Снаряд
W
Этикеты
снаряжение
маркировка
окраска
м
V
Наименование
выстрелов
на корпусе на дне
75-хл/ выстрел с б ро-
н ебо й но-гр ас сир у ющ км
Черная
Нет
Подкалиберный сна- 7,5 ст Рак. 41 ] Pzgr. Кр.
ряд с сердечником из и данные
карбида вольфрама
о
боевом заряде
Нет
м
Наименование
выстрелов
окраска
Хнаряд
--1---1-1
маркировка
W-T
снаряжение .
Маркировка на гильзе
— •—~ч...........!
на [корпусе
на дне
Этикеты
выстрел с оско-
лочно-трассирующей
\ гранатой обр- 41
л
Темноз ел е-
пая защитная
91/1
и данные о
снаряжении
Г ексо ген ф л е гма ти-
зированный и тротил
в виде двух прессован-
ных полузарядов в бу-
мажных
ут ля ра х
Г, Укупорка выстрелов
4WM
Вес, ке
Наименование укупорки
*+
Металлический футляр
на ОДин выстрел- (фиг. 44)
порожней
с выстрелом
Размеры, мм
Г, 73
9,0
Высота 825
Диаметр 125
7,5cm Рак* 41
и данные о бое-
вом заряде
Sprgr, 41
Нет
Маркировка на укупорке.
1кЖа крышке:
7,5 ст Рак* 41 '
и красная полоса по диаметру, для выстрела,
; с бронебойно - трассирующем снарядом или$
ж ел тая—с оскал очно-трассирую щей гранатой
Сбоку:
Для выстрела с бронебойно-трассирующим
сна рядом
Patr. 7,5 cm Pzgr* 41 Luftdicht
Для выстрела с осколочно - трассирующей
гранатой
Patr* 7,5 cm Sprgr. 41/AZ 5072 Luftdicht
Боеприпасы к 1Ъ*мм танковой пушке и ?5-мл< штурмовому орудию
ПТА-12
Наименование выстрелов *
7,5 cm Gr. Patr* KwK
7!Mlw выстрел с осколочно-
фугасной гранатой обр. 34
7,5 cm Gr* Patr* 38 KwK
75-ш< выстрел co снарядом
кумулятивного действия обр.38
7,5 cm Pzgr* Patr. KwK
75-л<х выстрел с бронебой-
но-трассирующим снарядом
7,5 cm Nbgr* Patr* KwK
75-лгя выстрел с дымовым
снарядом (фиг> 45, г)
7,5 cm KwK и Stu* G* 7,5 ст. К
А* Краткая таблица комплектации выстрелов
Вес : Длина
выстрела, выстрела,
кг
Снаряд
Взрыватель
Гильза
ЛШ
7,100
5,900
8,150
7,570
471
7,5 cm Gr* 34
75-лш осколочно-фу-
гасная граната обр. 34
7,5 cm Gr* 38
75л«*м снаряд куму-
лятивного действия
обр* 38
К- Gr* rot. Pz.
75-jwj< бронебойно-
трассирующий снаряд
'Kl- AZ 23
AZ 38
Bd*Z*f* 7,5cm
или
Bd*Z* f* 7,5 cm
Pzgr*
К* Or. rot Nb* Kl. AZ23Nb.
75-л/л дымовой сна- '
ряд
Средство
воспламе-
нения
6354—цель-
потянутая ла-
тунная
или
6354 St —
цельнотяну-
тая, стальная,
латунирован-
ная
Электро-
запалы! ая
втулка С/22
или
C/22 St
Наименование выстрелов
7J5 cm Gr. Patr. KwK
f'TMrjfc выстрел с осколочно-фу-
rtftSidil гранатой обр. 34
L5 cm Or. Patr. 38 KWK
75-jUw №стрел со ЬййрЯДом ку-
мулятивного действия обр. 38
ч —I—Ч I^T I——I ы, ь
7,5 cm Pzgr. Patr. KwK
75-j(jm выстрел с бронебойно-
трассирующим снарядом
7,5 cm Nbgr* Patr. KwK
75-лсч выстрел с дымовым сна-
рядом
-------- ___________________•------------— ——
Устройство заряда
Заряд постоянный;
состоит из трубчатого
пороха в картузе из
искусственного шелка и
пакета (основного за-
ряда)—дискового пла-
стинчатого пороха,
пришитого к картузу
с трубчатым порохом
В&с
пороха, г
-40
385
1 —
40
380
40
361
I
40
362
Марка пороха
NgL PL Р.Л2,5-(50Д2)
Нитроглицериновый
дисковый пластинча-
тый порох1 ,
№. R. Р. (135.5,5/2)
1-ГУ_ . -----------------------L
NgL PL Р.42,5-(50.0,2)
№. R. Р* (135.5,5/2)
NgL PL Р.42,5 (50.0,2)
№. R. Р. (135.5,5/2)
NgL Pl* Р*-12,5^(50.0,2)
№. R: Р* (135.5,5/2)
Порбх марки NgL PL Р.42,5-(50.0,2) применяется в качестве Основного заряда.
Пироксилиновый
трубчатый порох
Нитроглицериновый
дисковый пластинча-
тый порох1
Пи рокси лйновый
трубчатый порох
Нитроглицериновый
дисковый пластянча*
тый порох 1
Пироксилиновый
трубчатый порох
Н итрогли церинов ый
дисковый пластинча-
тый порох1
Пи ро КСИЛИЛОВЫЙ
трубчатый порох
г
biPH hi ji
Наименование
вы стрелой
В. Отличительные признаки и снаряжение
Снаряд
| йрГрддровка на гильзе
I
ни
окраска
Эгикегы
маркировка
снаряжение
на корпусе
на jptt
75-лмс выстрел
ip осколочно-фу-
гасной гранатой
обр/34
Темиозеленая
защитная
14
и данные о
снаряжении
или
13
и данные о
снаряжении
Тротил литой без
футляра
Аммотол 40/60 без
футляра
7,5 cm KwK
и данные о
боевом заряде
или
7,5 cm KwK
Stu. 0.7,5 cm К»
и данные о
боевом заряде
Sprgr.
7,5 ст. Ог.
Patr, 34 KwK
и данные о боевом
заряде и снаряжении
*
выстрел
cd снарядом ку-
мулятивного дей-
ствия обр. Зв
d !—**- <
75-лон выстрел
С бронебойно*
Трассирующим
Снарядом
f ч
Темнозеленая
защити ая
I
Черная» над
ведущим пояском
красная кольце-
вая полоса
18
и данные о
снаряжении
или
95
и данные о
снаряжении
16
и данные о
снаряжении
Гексоген флегма-
тизированный и тро-
тил (смесь 20: 80)
Тр же
(смесь 50 : 50). Заряд
находится в бумаж-
ном футляре
!
То же
Gr. 38
7,5 cm Gr.
Patr. 38 KwK
и данные о боевом
заряде и снаряже-
нии
Тротил прессо-
ванный и ТЭН флег-
матиз про ванный (де-
тонатор). Заряд на-
ходится в алюми»
ниедом футляре
То же
Р?Г-
7,5 cm Pzgr- rot
Pair. KwK
и данные о боевом
заряде и сна ряже*
Нии
Продолжение
Наименование
выстрела
Снаряд
Манкировка на гильАе
окраска
ма ркировка
снаряжение
на корпусе
Эти кеш
на дне
75-лки выстрел
с дымовым сна-
рядом
Теми озеленяя
Защитная, над
ведущим пояском
красная кольце-
вая полоса.
Встречаются
снаряды без крас-
ной кольцевой
полосы
и данные о
снаряжении
Пикриновая кис-
лота прессованная
в бумажном фут-
ля ре
Дымообразующее
вещество
То же
Nbgr.
7,5 cm Gr.rotNb,
Patr. KwK
и данные о боевом
заряде и снаряже-
нии
й
Наименование укупорки
Nb
Г. Укупорка выстрелов
Вес, кг I
порожней I с выстрелами , в. 1
Размеры, лъи
Металлический лоток на два выстрела (фиг, 46)
а) с осколочно-фугасными гранатами обр, 34
б) со снарядами кумулятивного действия
обр. 38
в) с бронебойно-трассирующими снарядами
г) с дымовыми снарядами
Снаряд кумулятивного действия предназначается дня
стрельбы по бронированным целям на любые дальности,
при необходимости может быть применен для стрельбы но
живым целям,
Маркировка на
укупорке
Длина 225
Ширина ПО
Высота 575
Patr, 7,5 cm KwK
или
Patr, 7,5 cm KwK
u, Stu, G, 7,5 cm K.
Бронебойный снаряд обладает ограниченными бронебой-
ными свойствами. Так, при угле 30° от нормали не проби-
вает 45-jwj( броню> поэтому может быть использован для
стрельбы по бронированным целям на небольшие дальности.
2
3
\ Боеприпасы к 76,2гк« противотанковой пушке ofFp/ Зв
7,62 ст Рак. 36 (R)
(переделанная русская Ф-22)
А. Краткая таблица комплектации лыстрелое
Наименование выстрелов
7,62 cm Gr, Patr. Рак. 36
7б,2-ли4 выстрел с осколочно-
утасной гранатой обр. 34
: (фиг. 47, а)
][
7,62 cm Pzgr. Patr. Рак. 36
76,2-лси выстрел с бронебой-
но - трассирую щим сна рядом
(фиг. 47, б)
7,62 cm Pzgr. Patr. 40 Рак. £6
76,2-лы# выстрел с бронебойно-
трассирующем снарядом обр. 40
(фиг. 47, в)
ПТА-13
Бес
выстрела
кг
Длина
выстрела
мм
Снаряд
Взрыватель
I hi^iTW
Г ильза
С родство
воспламе-
нения
1
9,550
13,050
9,000
1005
I
995
935
7,62 cm Gr, 34
76,2-мм осколочно-
фугасная граната ,
7,62 cm Pzgr.
76,2-лдо бронебойно-
трассирующий снаряд
7,62 cm Pzgr. 40
76,2-мм бронебойно-
трассирующий снаряд
обр. 40
KL AZ23
6340 St-
стальная,
цельнотяну-
тая, латуни-
рованная
Капсюль-
ная втулка
C/i2n.A.St.
ВЦ Ze
5103*
Нет
В* Боевой заряд
Наименование выстрелов
ч
Устройство заряда
Вес пороха
и п ламе гаси-
геля, а
Марка пороха
7,62 cm. Or, Patr* Рак* 36
76,2-ллс выстрел с оско-
лочно-фугасной гранатой
обр* 34
I J —Ш Л- Л I—ГJ —. 1. L *-
7,62 cm Pzgr, Pcftt Рак, 36
7б,2-л<л< выстрел с броне-
бой но-трасс и рукЗЩЯй Сйаря*
ДОМ
7,62 cm Pzgr* Patr, 40
Рак, 36
? 7б,2-л(м выстрел с броне'
бойно-трассирующим снаря-
дом обр. 40
I
Заряд постойййЫй; состоит
из пластинчатого пороха,
воспламенителя, пороховой
трубки, центрующей заряд/
и пламегасителя из сульфата
калия
Все элементы заряда поме-
щаются в картузе из искус-
ственного шелка; Воспламе-
нитель отделен от основного
заряда прошивкой
Заряд постоянный; состоит
из трубчатого пороха, поме*
шейного а гильзе в по лука р-
тузе, и воспламенителя, кото-
рый закреплен на дне про-
шивкой полукартуза из ис-
кусственного шелка.
Заряд постоянный; состоит
из трубчатого пороха, поме-
щенного в гильзе в полукар-
туэе, воспламенителя, кото-
рый закреплен на дне про-
: шивкой полу картуза из ис-
кусственного шелка, и пламе-
гасителя в картузе из искус-
ственного шелка
Пламегаситель наклады-
вается на боевой заряд без
закрепления
40
715
60
20
(пламегаситель)
20
2600
20
2160
(пламегаситель)
Nz.Man* N. р.(1,5.1,5)
Gu. BL Р*-АО-{4.4,0,6)
Digl.Кг, R-10.5-(600-**/13t)
Nz, Man. N,Р.(1,5.1,5)
Nz* Man. N* Р+(1,5.1,5)
Gu. R. P г АО Д (625.5/2)
1 Порох марки Nz* Man* N* Р. (1,5.1,5) применяется в качестве воспламенителя.
_ Пироксилиновый по-
ристый порох 1
Н итро гуа н идино вы й
пластинчатый порох
Дигликолевый труб-
чатый порох с кре-
стообразной пе ремыч *
ной в канале
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
—Ч 1 I1—ь I
Пироксилиновый по-
ристый порох1
Нитр огуанидиновы й
трубчатый порох
+*
В. Отличительные признак# а снаряжение
Наименование
выстрелов
окраска
т»
Снаряд
маркировка
г*
снаряжение
Маркировка на гильзе л
-----£---—— -------— Этикету
на дне
на корпусе
। ч^и -----F
V
7,62-мм выстрел с ос- =
кол очно-фуга с ной гра-
натой обр, 34
Темнозеленая защит-
ная, вершина головки
под взрывателемокра
шена в белый цвет
13
и данные о
снаряжении
Д жж ото л 60/40 литой
без футляра
7,62 ст Рак.
36 и данные о
боевом заряде
Sprgr.
Нет
7,62-мм выстрел с
б ронебойн о* трассирую-
щим снарядом
I*
7,62-л#л выстрел с
броне бойко-трассирую-
щим снарядом обр. 40
TH
Черная; вершина го-
ловки окрашена в бе-
лый цвет
Черная; вершина
головки окрашена в
белый цвет
Наименование укупорки
92
и данные о
снаряжении
Нет
Гексоген флегматизи- 7,62 ст Рак.
ррвянный без футляра 36 и данные о
боевом заряде I
Гексоген флегматизм
Подкалиберный сна-
ряд с сердечником из
карбида вольфрама
Снаряд имеет Сади-
стический наконечник
Г, Укупорка выстрелов
Вес, кг
порожней
с выстрелом
Pzgr
Нет
7,62 ст Рак,
36 и данные о
боевом заряде
Размеры, мм
Pzgr. 40
Нет
Маркировка
Л1 .||й
Металлический футляр на один выстрел (фиг, 48)
а) с осколочно-фугасной гранатой обр. 34
б) с бронебойно-трассирующим снарядом
в) с бронебойно-трассирующим снарядом обр, 40
'г4
м
Высота 1030
Диаметр ИО
На крышкеi
7,62 ст Рак. 36
13,0
16,5
12,5
2, БОЕПРИПАСЫ ПОЛКОВОЙ АРТИЛЛЕРИИ
Боеприпасы к 75->ил< легкому пехотному орудию обр* 18
LLG, 18
ПА-
г.
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
А
Снаряд
Вес
снаряда,
кг
Длина
снаряда,
мм
Взрыватель
Гильза
Средство :
воспламе-
нения
:
75-„иле выстрел
осколочно-фугасной
гранатой обр, 18
’ 7,5 cm* Igr, 18
75-мм осколочно-фугас-
ная граната обр. 18
(фиг* 49)
5‘, 440
—6,030
327
L Igr* Z 23 п* А,
или
или
I. W. М, Z 23
75-лм выстрел с
осколочно-фугасной
гранатой обр* 18 А1 '
7,5 cm* Igr* 18 А1
75-лм< осколочно-фугас-
ная граната обр. 18 At
(фиг* 50)
—0,000
327
L Igr- Z 23 п, А.
или
L Igr- Z 23
или
I. W. М* Z 23
6341 цельнотя-
нутая латунная
или 6341 St —
цельнотянутая
стальная латуни-
рованная
Капсюль-
ная втулка
С/12 п. А;
или
C/12 п. A, St.
7,5 cm. Igr. 38
1 2,972
232
AZ 38
75-мм Снаряд кумуля-
тивного действия обр* 38
ного действия обр. 38 ’ (фиг. 51)
75-мм выстрел со
снарядом кумулятив-
Устройство заряда
Xs
пакетов
Б. Бмвой заряд '
Вес
пороха,
Марка пороха
Заряд переменный; состоит из пяти паке-
тов—круглых пороховых пластинок с пер-
форированной поверхностью. На каждом па-
кете приклеен этикете номером. Пакеты уло- ;
жены в порядке возрастания их номеров,
которые соответствуют номерам очередных
зарядов (фиг. 52).
Заряд герметизируется^в гильзе картон-
ной крышкой, на стык которой со стенками
гильзы накладывается замазка красного
цвета
2
3
Наименование выстрела
75-Atw выстрел с осколочно-
фугасной гранатой обр. 18
15,5
lTr-W-“'
Ngl. PL Р —12,5-(50.0,2)
Ngl. Pl. Р —12,5-(73,5.0f8)
9f0 Ngl Pl* Р
1 _ _ —
12,5-(73,5Д8)
16,5 NgL PL Р
12,5-(73,5.0,8)
-- I -—>>—
24,0 Ngl. PL Р —12,5-(73,5.0,8)
В. Отличительные признаки и снаряжение
Снаряд
окраска
маркировка
снаряжение
Темнозе-
леная . за-
щитная
Т4
Тротил литой без футляра
Нитроглицериновый диско-
вый порох в виде круглых
пластинок с отверстиями
То же
То же
То же
А
То же
Боевой зЯряд
в гильзе
в индивидуаль-
ной укупорке
или
1(1000) -
R7 (или гп R)
и данные о
снаряжении
Тротил прессованный в
картонном футляре
Красный фосфор (дымо-
вая шащка)
Разновесные па-
кеты 1—5
Этикет на крыш-
ке L L О. 18 и
данные о боевом
заряде
Нет
*
Снаряд
Продолжение
Боевой заряд
Наименование выстрелов
окраска
маркировка
снаряжай е
в гильзе
в индивидуаль-
ной укупорке
*
75>мм выстрел с всколйно-. Темнозе-
фугасной гранатой обр. 18 А1 : левая за-
щитная
+*
15
А1
R7
и данные о вая шаижа)
Снаряжении :
* I 1 I 1 l" I ЙИ n^HWH-ITWT
Аммонал литой без фут-
ляра (тротил, аммонийная
' селитра и порошкообразный
алюминий)
Красный фосфор (дымО’
То же
I
- -
Нет
75-лмг выстрел со снарядом
кумулятивного действия
обр, 38
Теммом
левая за
щитцая
или
95
данные
о
и
снаряжении
Гексоген флагматиэдро-
ванный и тротил смесь
20:80
То же—смесь 50 :50
Заряд находится в бумаж-
ном футляре
Г, Укупорка элементов выстрела
Нет
Наименование укупорки
Порожней
Вес, кг_________
С элементами
выстрела .
Размеры
мм
Маркировка на укупорке
Плетеный лоток на три выстрела {фиг. 53)
а) с осколочно-фугасными гранатами и за-
рядами в гильзах
б) со снарядами кумулятиимюгр действия
и зарядами в гильзах
3,75
-24,0
г 1М
Длина 399
Ширина 105
Высота 350
Маркировка имеется на ярлы-
ках (бирках), привязанных к
ручке лотка:
1. I. G. 18
и данные о боевом заряде и сна-
ряжении
Пр бдо л жеи и е
J
Наименование укупорки
п н С элементами
Порожней выстреяа
Размеры
jWM
Маркировка на укупорке
11
в) со снарядами специального назначения
и зарядами в гильзах
Металлическая сборка на три заряда в гиль-
i зах
0,640
24,0
2,720
Длина 330
Щиринд 85
Высота 85
Нет
Осколочно-фугасные гранаты обр* 18 предназначаются для
стрельбы по открытым живым целям и легким полевым укры-
тиям и сооружениям на дальности до 3500 л. При стрельбе
необходимо учитывать вес гранаты в зависимости от металла
корпуса взрывателя* Гранаты с взрывателями L igr* Z* 23
или 1* Igr. Z* 23 п* А* легче снарядов с латунным взрывате-
лем L W- М. Z* 23 на 500—550 г*
"ч Снаряды кумулятивного действия предназначаются для
стрельбы по танкам на дальности до 800 м и только пол-
ным боевым зарядом (пять пакетов)* При необходимости этот
снаряд может быть использован для стрельбы по открытым
живым целям и легким укрытиям*
Снаряды 75-мч осколочно-фугасные обр* 18 Д1 и кумуля-
тивного действия обр* 38, а также и боевые заряды могут
быть использованы для стрельбы из 75-мк легкого горно-
пехотного орудия обр* 18 (I. Geb* I. G* 18)*
С 1942 года вместо плетеных лотков часто применяются
легкие неокрашенные деревянные ящики на три выстрела*
На крышке их имеется маркировка 1* 1* G* 18*
Боеприпасы к 150-мм тяжелому пехотному орудию ofp. 83
в. I. G* 33
А* Краткая таблица комплектации выстрелов (раздельного гияеэ«еЕвзаряжа»шя^
Наименование выстрела
Снаряд
Вес. сна- Длина сна-
ряда, кг ряда, мм
Взрыватель , Гильза
• - -
Средство
воспламенения
150-ми выстрел с фугасной
гранатой обр* 33
15 cm* Igr* 33
150-ми фугасная гра-
ната обо. 33
38,00
650
Капсюльная
втулка
С/12 п* А*
или
6303— цель-
нотянутая ла-
тунная млн
xferBt—цельно-! С/12п« А. St*
Наименование выстрелов
Снаряд
Вес сна- Длина сна*
ряда/кг ряда, мм
Взрыватель
Гильза
< Jh Mill
Продолжение
Средство вос-
пламенения
150-jwjw выстрел с фугасной
гранатой обр, 38
150-ли< выстрел с дымовым
снарядом обр, 38
Устройство заряда
15 cm Igr, 38
фугасная гра-
ната обр, 38 (фиг* 54)
15 cm Igr. 38 Nb
150-Л1Л1 дымовой сна-
ряд обр. 38 (фиг. 55)
№
пучков
38,00
Б. Боевой заряд
Вес по-
роха, s
660
638
s- [gn Z. 23
тянутая сталь-
ная латуниро-
ванная
Марка пороха
Заряд переменный; состоит из шести
пучков в картузах, помещенных в гиль-
зе в порядке возрастания их номеров,
т. е. пучок № б расположен наверху.
Номера пучков соответствуют номерам
очередных зарядов (фиг. 56)
Заряд герметизируется в гильзе кар-
тонной крышкой, на стык которой со
стенками гильзы накладывается замазка
красного цвета
(основной)
130
42
NgL BL Р—12,5-(40.40*0,2) р Нитроглицериновый
| стинчатый порох
101 I Digl. Bl. Р—10,5-(3.3.0,8)
--_ _ ' I — --—I----------------- —
пла-
Дигликолевый пластинча-
тый порох
—ТА М — —
То же .
3 | 117 | Digl. В1. Р—10,5-(3.3.0,8) | То же
4 | 103 | Digl. Bl. Р—10,5-(3.3.0,8) | То же
5 | 85 | Digl. Bl. Р—10,5-(3.3.0,8) |____________То же
6 I 40 | Digl. Bl. Р—10,5-(3.3.0,8) | То же
Примечание. На вооружении состоят также заряды, изготовленные только из нитроглицеринового пороха следующих
марок: Ngl. Bl. Р—12,5-(40.40,0,2) и Ngl. Bl. Р—12,5-(4,4,1).
1
В, Отличительные признаки и снаряжение
ч
Снаряд
—II
Боевой зар^я
ни —1—I 1 I —
Наименование выстрелов
150-л/л выстрел с фугасной
гранатой обр* 33
150-jHjW выстрел с фугасной
гранатой обр. 38
150-лм< выстрел с дымовым
снарядом обр. 38
окраска
Темнозеленая
защитная
Темнозеленая
защитная
Темнозеленая
защитная
Наименование укупорки
маркировка
;. _ • m^HTI-1-'—
1
и данные о снаряжении
Этикет на дне корпуса:
15 cm Igr. 33
1
и даЕШые о снаряжении
Этикет на дне корпуса:
15 cm Igr, 38
2
Nb
и данные о снаряжении
Этикет на дне корпуса:
15 cm Igr» 38 Nb.
снаряжение
в гильзе
в индивидуаль-
ной укупорке
Тротил прессованный в
картонном футляре
Тротил прессованный в
картонном футляре
Пикриновая Кислота
прессованная в бумаж-
ном футляре
Дымообразующее веще-
ство
Г. Укупорка элементов выстрели
Вес, кг
порожней
с элементом
выстрела
Размеры
мм
Пучки
То
То
же
же
Нет
Нет
Нет
Маркировка на укупорке
Плетенка на один снаряд с деревянной под-
ставкой '18/19 (фиг. 57)
3,0
41,0
Высота 755
Диаметр 215
Г ... — I I 11 ——
Маркировка имеется на ярлыках
(бирках), привязанных к плетенке:
8. I. G 33 и данные о боевом за-
ряде И снаряжении
Наименование укупорки
Деревянный лоток на две гильзы с зарядами
(фиг* 58)
Деревянный ящик на... коробок с пламега-
ситешми
Коробка из оцинкованного железа на 20 шт.
пламегасителей
Коробка из пластмассы на 20 шт. пламега-
сителей
я"
Продол ж ени*
порожн ей
С элементом
выстрела
Размеры
мм
Маркировка на укупорке
3,70
0,5
1,5
9,0
1,5
Длина
Ширина
Высота
ЗТО
195
155
Высота 200
Диаметр 160
Высота 230
Диаметр 170
Kart* s. I; О* 33
20. St.
Kart. VorL
S. L G. 33
20* St*
Kart* Vorl*
d. s. L G. 33
3. БОЕПРИПАСЫ ГОРНОЙ АРТИЛЛЕРИИ
Боеприпасы к 75-.мл< легкому горно-пехотному орудию обр. 18
1. Geb. I. О. 18
ГА-1
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
Вес сна-
ряда, кг
Длина 1
снаряда,! Взрыватель
мм
Гильза
Средство
воспламенения
15-мм ныстрел с осколочно-фу-
гасной гранатой обр, 18 А]
7,5 cm Igr. 18 Al
75-alm осколоч-
но-фугасная гра-
ната обр* 18 Al
5,450
327
][
1, Igr* Z.23
п. А*
или
Dopp. Z.
S/60 Geb-
6341—цельнотя-
нутая латунная
или6341 St*—цель-
нотянутая сталь-
ная латунирован-
ная
Капсюльная
втулка
С/12 п. А. или
C/12 n. A* St.
1rW'
75-мм выстрел со снарядом
кумулятивного действия обр* 38
7,5 cm Igr. 38
75-лъи сн аря д ку-
мулятивного дей-
ствия обр. 38
(фиг» 60)
2.850
232
AZ 38
Б. Боевой заряд
Устройство заряда
пакетов
Вес пороха,
г
Марка пороха
* 'HI I 1Ы| —
Заряд переменный; состоит из пяти пакетов, изго-
товленных из пороховых круглых пластинок с пер- „
форированной поверхностью. На каждом пакете при-
клеен этикет с номером
Пакеты уложены в порядке возрастания их номе-
ров, которые соответствуют номерам очередных за-
рядов (фиг* 61) —
Заряд герметизируется в гильзе картонной крыш-
кой, на стык которой со стенками гильзы накла- —
дывается замазка красного цвета
2
Наименование выстрелов
75-лш выстрел с осколочно-фу-
гасной гранатой обр* 18 А1
75-шг выстрел со снарядом куму-
лятивного действия обр. 38
15,5
16,5
24,0
NgL PL Р-12,5-(50.0,2)
NgL PL Р-12Л(73,5Д8)
То же
П-1--1—1
То же
То же
В- Отличительные признаки и снаряжение
111'
I
I
окраска J маркировка
I
снаряжение
V
Темкозе-
леная за-
щитная
и
15
А1
R7 или mR
данные о сна-
ряжении
ч—ь
Темнозе-
леная за-
щитная
18
или
и данные о сна-
ряжении
Нитроглицери- !
новый дисковый
порох в виде
круглых пласти-
нок с отверстия-
ми и с перфори’
? ровапной поверх-
ностью
I
Боевой заряд
в гильзе
hmj--
Разновесные
Аммонал (тротил( эм
монийная селитра и пакеты № 1—5
порошкообразный алю-
миний)
Красный фосфор (ды-
мовая шашка)
Этикет па крыш-
ке
в отдельной
. укупорке
Нет
Гексоген флегмати-
зированный и тротил
(смесь 20:80)
То же
(смесь 50:50)
Заряд находится
в бумажном футляре i
и данные о бое-
вом заряде
мм м ими
То же
I
МЫ
Наименование укупорки
К Укупорка элементов высгпр^лй
Вес, кг
порожней
с элементами
выстрела
Размеры, мм
Маркировка на
укупорке
Металлический лоток на шесть выстрелов (фиг. 62)
а) с осколочно-фугасными гранатами
б) со снарядами кумулятивного действия '
Картонный цилиндрический футляр на один •
выстрел (фиг, 63)
а) с осколочно-фугасной гранатой
б) со снарядом кумулятивного действия
Длина 600
Ширина 105
Высота 430
Высота 350
Диаметр 90
Боеприпасы к 75-4UJ горному орудию обр, 36
Geb. G, 36
Munition L Oeb. LO. 18
Этикет с данными о
снаряжении
Munition 1.Geb. LG. 18
ГА-2
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
75-лгл< выстрел с осколочно-фу-
гасной гранатой обр, 34 AI
75-лш выстрел с осколочно-фу-
гасной гранатой А1
Снаряды
Вес сна-
ряда, кг
Длина
снаряда,
мм
Взрыватель
Гильза
I
Средство вос-
пламенения
7,5 cm Gr, 34 Al
75-vlw осколочно-
фугасная граната
обр. 34 Al (фиг. 64)
5,740
345
kL AZ 23
К, Gr. rot* AL
15-мм осколочно-
фугасная граната
(фиг, 65)
5,830
345
Dopp. Z, S/60s
6359 —1 цель-
нотянутая ла:
тунная или
635981““Цель-
потянутая
стальная ла-
тунированная
Капсюльная
втул на
С/12 п.А.
или
С/12 П-А. St
Продолжение
Наименование выстрелов
_ г
Снаряды
Вес сна-
ряда, кг
Длина
снаряда, Взрыватель
мм
Гильза
Средство вос-
пламенения
75-л<^ выстрел с осколочно-фу-
гасной гранатой Buntrauch
К- Gr.rot. Bunt-
rauch х
75-лм< х осколочно-
фугасная граната
с цветным дымом
(фиг. 66)
5,830
345
Dopp, Z- S/6Os
6359—цель-
нотянутая ла* ] втулку
тунная или
6359 St—цель-
нотянутая
стальная ла-
тунированная
Капсюльная
С/12 пД.
или
C/12 n.A>St
75-лли выстрел со снарядом ку-
мулятивного действия обр, 38
Устройство заряда
7,5 cm Gr. 38
75--ИЛ1 снаряд куму-
лятивного действия
обр. 38 (фиг. 67)
Заряд перехменный; состоит из четырех раз-
новесных пучков № 1—4, находящихся в гильзе,
и одного специального заряда—пакет Ns 5, в от-
дельном картонном футляре
Пучки и специальный заряд имеют картузы
из искусственного шелка (фиг. 68 и 69)
Для стрельбы в особых условиях в гильзу
с пучками вкладывается пламегаситель
*
4,400
284
AZ38
Б. Боевой заряд
№ пучков Вес по-
и пакета роха, г
Марка пороха
V
125
DigL R, Р.-10,5-(2*2/1)
Дигликолевый зерпвный
порох с одним каналом
4 I
45
70
10
Digl. R.P.-10,5-12.2/1)
11 I I I I ЬИ
Dig!. R. Р.-10,5-(2.2/1)
То же
То же
То же
(пакет) -530 I Digl. R-Р.-9,5-(130.2,5/1)
| Пироксилиновый пори-
стый порох*
Дигликолевый трубчатый
порох
1 Порох марки Nz. Man. N.P* (1,5.1-5) применяется в качестве воспламенителя»
Наименование выстрелов
75-лш выстрел с осколочно-фугас
ной гранатой обр. 34 А1
чч
75-л/л! выстрел с осколочно-фугас-
ной гранатой AI
выстрел с осколочно-фугас-
ной гра на тойч Bunt ranch
75-3Mf выстрел со снарядом куму-
лятивного действия обр, 38
В. Отличительные признаки и снаряжение
Снаряд Боевой заряд
окраска
! маркировка
снаряжен ие
в гильзе
Темнозеленая
: защитная
Темттоэе левая
защитная; над
ведущим поясколг
красная кольце’ !
вая полоса
Темнозеленая
защитная; над
ведущим пояс-
ком красная
кольцевая полоса
Темнозеленая
защитная
15
Al
и данные о
снаряжении
15
At
и данные о
снаряжении
Buntr.
и данные о
снаряжении
18
I
I
или
95
и данные о
снаряжении
Аммонал (тро-
тил , аммонийная
селитра и поро-
шкообразный
алюминий)
Разновесные
пучки № 1—4
Этикет па крыш-
Geb, G. 36
и данные о бое-
вом заряде
в отдельной
укупорке
—икдА- 11 I I I
Специальный
заряд-пакет
№ 5
Sonderkart 5
d, Gcb. G. 36
То же
То же
Цветной дым
Разрывной
заряд (?)
Гексоген флег-
матизированный
! и тротил (смесь i
; 20:80)
То же
(смесь 50 : 50)
Заряд находит-
ся в бумажном ‘
футляре ,
То же
То же
То же
То же
Наименование укупорки
Г, Укупорка элементов выстрела
Вес, кг
порожней с выстрелами'
Размеры, мм
Маркировка на
укупорке
Деревянный лоток на шесть выстрелов (фиг. 70), 10,0} i
в котором помещены: >
шесть снарядов !
шесть гильз с пучками №№ 1—4
шесть специальных зарядов—пакетов №5 s
девять пламегасителей по 3 штг в коробке (фиг, 71) ।
— 60,0
Боеприпасы к 7$-мм горной пушке обр. 15
Geb. К. 15
Длина 620
Ширина 240
Высота 410
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
j Bet сна-
ряда, кг
Длина I
снаряда/
лгч
Взрыватель
I
I
I
I
ч
J
Munition d. Geb, G, 3
Этикет с данными о
снаряжении
Гильза
ГА-3
Средство вос-
пламенения
75~мм выстрел с горной
осколочно-фугасной гра-
натой обр. 15 А1
I , - —_— , * —
2 75-ЛЛ4 выстрел с горной
: гранатой обр. 15 Rot.
3
I
75-м.и выстрел со сна-
рядом кумулятивного лей’
ствия обр. 39
Geb. Gr. 15 Al
75-льи горная оско-
лочно-фугасная грана-'
та обр. 15 А1 (фиг. 72)
5,470
Dopp. Z, S/60 Geb*
или
AZ 23 Geb.
Geb, Gr. 15 Rot.
75-лъи горная граната
обр. 15 Rot. (фиг. 73)
। 7,5 ctn Gr. 39
; снаряд куму-
: лятивного действия
; обр. 39 (фиг. 74)
5,470
4,500
Dopp. Z. S/60 Geb.
—— — H" r
i
284 AZ 38
6335 Geb. 15—
цельнотянутая
латунная или
6335 Geb. 15St—
цельнотянутая
стальная ла-
тунированная
Капсюльная
втулка
С/12П.А. или
C/12n.A.St
Ё. Ёоевой заряд
Устройство заряда
Пакеты и1
№
I
I пучков
Ч -в——_ _- -1 || ^ I
Вес по-
роха, г
Марка пороха
I
Заряд переменный; состоит из пакета № 1 и
трех разновесных пучков № 1а—3, Имеется спе-
циальный заряд-пакет № 4 (фиг. 75 и 76)
Пакет № 1 и пучки находятся в гильзе. Специ-
альный заряд хранится в картонном футляре*
Пакет, пучки и специальный заряд имеют картузы
из искусственного шелка
(пакет)
00 NgL BL P*12J5-(4.4,1) Нитроглицериновый
пластинчатый порох
87
Ngl. ВкР-12,5'-(10Л0.1,5)
То же
50 I Ngl. В1. Р-12,5-00.10.1,5) |
_ .-----. Л-1 Т--- --- -------“ '
То же
Для стрельбы в особых условиях в гильзу с пул- . 4
(специ- "
альный
' заряд)
ками вкладывается пламегаситель
10
Ngl. Р1.РЛ2,5-(50Д2)
320
NgL R.P-9,5-(125-3/l,8)
Нитроглицериновый
дисковый порох в виде
круглых пластинок
с вырезами
Нитроглицериновый
трубчатый порох
В. Отличительные признаки и снаряжение
Снаряд
Боевой заряд
Наименование выстрелов
75-/ui выстрел с горной
осколочно-фугасной грана-
той обр, 15 А1
окраска
Т емнозе- '
ясная за-
щитна я
маркировка
15
А1
R8
и данные о
снаряжении
снаряжение
Аммонал (тротил, ам-
монийная селитра и
порошкообразный алю-
миний)
Красный фосфор (ды-
мовая шашка)
в гильзе
Пакет № 1 и разно-
весные пучки № 1а—3
Этикет на крышке
Geb. К. 15
и данные о боевом
заряде
в отдельной
укупорке
---- I J——----
Специальный
заряд—пакет Ха 4
Sonderkart 4
der Geb. К- 15
Мрбдн ё
l
Снаряд
Боевой заряд
Наименование выстрелов
окраска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
75-хи выстрел с горной
гранатой обр. 15 Rot
75-лш выстрел со снаря-
дом кумулятивного дей-
ствия обр. 39
Темнозеле-
ная защит-
ная, запояс-
кова я
часть и дно
снаряда—
красные
Rot
и данные о
снаряжении
Вышибной заряд; кар*
тонные и металличе-
ские кружки красного
цвета, выбрасываемые
при разрыве через дно
То же
То >#е
Темпозе-
леная за-
щитная
18
или
95
и данные
: снаряжении
о
Гексоген флегма тизи-
рованный и тротил
(смесь 20:80)
То же (смесь 59: 50)
Заряд находится
в бумажном футляре
То же
То же
им
Наименование укупорки
Деревянный лоток на шесть выстрелов (фиг, 77),
в котором помещены:
шесть снарядов;
шесть специальных зарядов—пакетов № 4;
шесть гильз с пакетом № 1 и пучками № 1а —3;
27 пламегасителей по Зшт. в коробке(фиг,78)
Г. Укупорка^ выстрелов
Вес, кг
порожнеи
с выстрелами
8.0
Размеры, мм
Длина 600
Ширина 300
Высота 400
Маркировка на
укупорке
Маркировка нанесена
: на картонные ярлыки
(бирки), привязывае-
мые к ручке ящика.
Geb. К. 15
и данные о заряде и
снаряжении
4. БОЕПРИПАСЫ ДИВИЗИОННОЙ АРТИЛЛЕРИЙ
Боеприпасы к 105-лш легкой полевой гаубице обр. 16
1. F. Н.16
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания}
ш
*
Наименование выстрелов
Снаряды
Вес
снаряда
кг
Длина
снаряда
Взрыватель
Гильза
ДА-1
Средство
воспламенения
105-лъи выстрел с ос-
колочно-фугасной гра-
натой
105-льи выстрел с ос-
2 колочно-фугасной гра- I
й натой обр* 38 стальной
литой
F, Н. Gr*
105мм< осколочно-
фугасная граната
(фиг. 79)
14,810
15,600'
15,350
F. FL Gr. 38 Stg 14,810
10б-ми оско полно- '
фугасная граната обр.|
38 ста ль лая литая
(фиг. 80)
489
или
AZ 23 V (0,25)
Dopp, Z. S/60s
или
j Dopp. Z- S/60F1*
6342-цельн отян у-
тая латунная или
6342 St-цельнотя-
нутая стальная
латунированная
или
6342/65— железная
с парная
Капсюльная
втулка
С/12 п. А,
или
C/12 nA. St
490
I
То же
ОйИш
Наименование выстрелов
Снаряды
Вес
; снаряда,
кг
105-jMjw выстрел с бро-
небойно-трассирующим
снарядом
10 cm Pzgr.
105'ЛШ бронебойно-
трассирующий снаряд
(фиг. 81)
14,000
105-леи выстрел с ды-
мовым снарядом обр. 38
F. Н. Gr. 38 Nb.
105-лгл< дымовой сна-
ряд обр. 38 (фиг. 82)
14,710
Юб-лмг выстрел с ды-
мовым снарядом
14,000
105-л4Я дымовой сна-
ряд (фиг. 83)
I1 — - - I -I— I - I —
1 Вес снаряда с латунным взрывателем Az23V (0,25).
я Корпус взрывателя изготовлен из пластмассы.
П р бд d Jt ж С Й и й
Взрыватель
Длина
Снаряда,
ГиЛьза
Средство
воспламенения]
294
Bd. Z.f, 10cm Pzgr.
или
Bd.ZJ. 10cm Pzgr .♦
490
I
I
kL AZ23Nb.
или
kl.AZ23 Nb,
(Pre^stoff)1
490
To же
Б. Боевой заряд
Устройство заряда
ПаТи Вес по-
пучков Роха, г |
Марка пороха
Заряд переменный; состоит из паке- 1
та Ns 1 и четырех разновесных пучков (пакет)
•№ 2—5. Порох помещается в карту-
зах из искусственного шелка* »
Пучки укладываются в гильзу 2
в порядке возрастания их номеров, *
которые соответствуют номерам оче-
редных зарядов (фиг* 84).
Применяются заряды из нитрогли-
церинового пороха и ди гликолевого
пороха марки: Digl* Bl. Р-10,5-
-(3.3.0,8)
Заряды герметизируются в гильзе
при помощи картонной крышки и гус-
той смазки красного цвета, наносимой .
по стыку* Для специальной стрель- *
бы применяются пламегасители, кото-
рые перевозятся отдельно от заряда
4
Наименование выстрелов
105-л*м выстрел с осколоч-
но-фугасной гранатой
50
180
60
60
Ngl. BL Р-12,5-(4.4.1)
NgL BL Р-12>(10* 10,1,5)
---1-------rm---- ™
Ngl. BL P-l2,5-(l0 JO. 1,5)
Ngl* BL Р-12,5-(10Л0 J ,5)
105
160
NgL BL P-12,5-(l0.10 J ,5)
Ngl. BL P-12,5-(10* 10 J ,5)
В. Отличительные признаки и снаряжение
окраска
_ Снаряд
марки-
ровка1
снаряжение
Темнозеленая
защитная
Нитроглицериновый
пластинчатый порох
~ ^M~ - - - - IM. _ I M м м I м
To же
То же
To же
To же
Боевой заряд
в гильзе
Тротил прессован- Пакет № I и разно- !
ный-в картонном фут- весные пучки № 2—5 i
ля ре ? Этикет на крышке I
Тротил
! и данные о боевом за- ;
ряде
в отдельной
укупорке
Нет
Продолжение .
Наименование выстрелов
Сн аряд Боевой заряд
। ! окраска । марки- 1 ровна1 снаряжение в гильзе в отдельной укупорке
Нет
То же
Темнозеленая
выстрел с осколоч-
но-фугасной гранатой обр - 38 защитная
стальной литой
I
14
stg
Тротил литой без фут-
ляра
fcM I м W1
I
105-jWjW выстрел с броне -
бойно-трассирующим снаря-
дом .
105-льи выстрел с дымовым
снарядом обр. 38
105-Htu выстрел с дымовым
снарядом
Черпая
I ^В— — ТЛ 1^к".
Темнозеленая
защитная
Темпозеленая
защитная
1 Маркировка у ведущего пояска—данные
снаряжении^,
16
На дне
снаряда
38 Nb*
2
Nb.
ТротиЛ прессованный
' и ТЭН флегматизиро-
, ванный (детонатор)*
: Заряд в алюминиевом
i футляре
Пикриновая кислота
прессованная в бумаж-
ном футляре*
Дымообразующее
вещество
Пикриновая кислота
прессованная в бумаж*
; ном футляре*
Дымообразующее
вещество
То же
То же
ни неокончательному сна ряжен и ю, у вершины
Нет
- — -
Нет
Нет
головки— данные по окончу-
Наименование укупорки
Лоток на один снаряд (фиг. 85)
а)
и)
Л Укупорка элементов выстрёлй
i ----"-Ч-1---r*r
С осколочно-фугасной гранатой
с осколочно-фугасной гранатой обр. 38
с бронебойно-трассирующим снарядом
с дымовымснарядом обр. 38
с дымовым снарядом
т+^TI I !—
Деревянный ящик на шесть полных боевых
зарядов в гильзах (фиг. 86)
Деревянный ящик для коробок с пл ам era си-
тел ям и
Коробка из пластмассы или оцинкованного ’
железа на 10 шт. пламегасителей Хфиг. 87) :
Вес, кг
порожней
с элемен-
тами вы-
стрела
19,0
18,0
19,0
18,0
7.0
Размеры, мм
160
Длина
ШирИЕ1а 140
В ы со та 515
Длина 450
Ширина 160
Высота 350
длина
Ширина
Высота
Высота 85
Диаметр 115
Маркировка
на укупорке
Нет
На крышке лотка на-
клеен этикет 1. F. Н. 16
с данными о снаряже-
нии
6 Huisenkart
i Kart. Vorl.
i d. 1. F. H. 16/1«
10;St 40
Kart. Vorl.
d. LF. H. 16/18
боеприпасы к лёгкой полевой гаубице обр» 18
LF. Н.18
Да-2
А. краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов ,
Снаряды
Вес
снаряда,
кг
Длина
снаряда,
jWjW
Взрыватель
Гильза
Средство
воспламенений
WV
105-л/х выстрел с ос*
ко лоч но-фу га сн ой гра*
натой
105-лл<
ф у г а сна я
ОСКОЛОЧНО’
гра на та
][
14,810
489
AZ 23 V (0,25)
или
AZ 23 V (0,15)
или
Doppt Z. S/60s
или
Dopp, Z. S/60F1*
Юбмме выстрел с ос-
колочно-фугасной гра-
натой обр, 38 стальной
литой
14,810 489
То же
6342—цельно-
тянутая латун-
ная или .
6342 St—цель-
нотянутая сталь-
ная латуниро-
ванная или
6342/65—свар-
ная железная
Капсюльная
втулка
С/12 п. А,
или
выстрел со сна-
рядом кумулятивного
действия обр, 39
105-лм< выстрел с бро-
н сбой но ’ трассирующим
снарядом
105-ш< осколочно-
фугас над граната
обр, 38, стальная литая
(фиг 89)
10 cm Gr. 39 rot-
105-мм снаряд куму-
лятивного действия
обр, 39 (фиг- 90)
11,760
300
10 cm Pzgr,
105-jwj< бронебойно-
трассирующий снаряд
(фиг- 91)
14,000 294
Bd. Z, ftir 10 cm
или
Bd- Z. fiir 10 cm
Наименование выстрелов
105-ш< выстрел с ды-:
мовым снарядом
105*л/л# выстрел с ды-
мовым снарядом обр. 38 :
I
F-4
Снаряды
F, H, Gr. Nb.
Ю5-.ИЛ1 дымовой сна-
ряд (фиг* 92)
F. Н, Gr. 38 Nb.
; 105-лгч дымовой сна*
• ряд обр. 38 (фиг. 93) I
I
I
I1
п родо лж ени е
j 105-ля выстрел с ды-
! мо^ьгм снарядом обр.40i
F. Н. Gr. 40 Nb,
105’4«jw дымовой сна
ряд обр* 40 (фиг* 94)
105-лси выстрел с аги
тационным снарядом
10 cm Rot-Weip. Ge-
: settop
105-мм аг л татю ни ый
снаряд (фиг* 95)
1 Корпус взрывателя
изготовлен из пластмассы*
Вес Длина
снаряда, снаряда,
кг
14,000
14,710
15,250
12,650
4т
мм
490
490
485
435
Взрыватель
kl. AZ. 23 Nb*
или
kl. AZ. 23 Nth
(PreJJstoft)1
То же
Dopp. Z* S/60 FL*
или
Dopp, Z. S/60 Fl*
Гильза
Средство
воспламенения-
Б. Бммй заряд
Устройство наряда
I I
' Пакет и
№
пучков
г там Jm - — _ - - — —।
idWMWR""
Bee no-
poxa, г
f
Марка пороха
ЗаряД переменный; состоит
из № L четырех разновесных
пучков № 2—5 и Специаль-
ного заряда №6. Порох по-
мешается в картузах из
искусственного шелка
(фиг. 96—99),
К картузам пакета № I
и специального заряда №6
пришивается противоомед-
нитель из свинцовой про-
волоки
В гильзе помешается па-
кет № I и четыре разновес-
ных пучка №2—5 в поряД-
не возрастания их номеров,
которые соответствуют но-
мерам очередных зарядов, i
Заряды в гильзе гермети- I
змруются картонной крыш- I
кой с промазкой стыка за- !
мазкой красного цвета*
Специальные заряды № б ,
хранятся в картонных фут-
лярах.
3
20
Nz. Man. N, Р. (1,5.1,5)
(пакет)
190
72
80
137
216
V
20
Digl. BL P,-l0f5-(l0.10,0,2)
Gu, BL P.-A-0(4.4.0,6)
Gu. BL P,-A0-(4.4.0,6)
Gu. BL P,-A*0(4.4.0,6)
Nz. Man. N. P.(1,5.5,5)
6
(специальный
заряд)
250
Gu. Bl. Р.-А0Ч4.4.0,6)
820
Gu. Bl. P.-A0-(8.8.0,9)
Пироксилиновый по*
риСТый порох 1
Дигликолевый плас*
тинчатый порох
Н итрогуа н и дин овый
пластинчатый порох
Gu. BL Р.*Л0-(4 Л.0,6)
To же
To же
To же
I
I
Пироксилиновый по-
ристый порох1
Нитрогуанидиновый
пластинчатый порох
То же
Mt
*
Устройство заряда
Пакет и
№
пучков
Вес по-
роха, г
----------II И Ч—
Марка пороха
Продолжен не
_ —~ —,--- —-------
На вооружении состоят
заряды из дигликолевого,
нитроглицеринового и пи*
трогу ан идин ов ого пластин-
чатого и ленточного поро-
хов. Вес заряда подби-
рается в зависимости от
природы пороха
При ночной стрельбе при-
меняются пламегасители
из хлористого калия, по-
мещенного в круглые кар-
тузы из искусствеин ого
шелка
Пироксилиновый по
ристый порох1
3
(п ак ст)
245
10
(противо-
। омеднитель)
63
70
4
190
222
DigL В!, Р .40X3.3.0,8)
Digl. Bl. Р.40,5-(3.3.0,8)
т-4
Digl. BL P.40,М3.3.0,8)
Digl. BL P .40,5-(3.3.0,8)
Digl. BL P.-l0,5-(3.3.0,S)
Дигликолевый пла-
стинчатый порох
Дигликолевый пл a
стинчатый порох
To же
To же
To же
(специальный
з аря д)а
800
To же
Продолжен не
Устройство заряда
*
Заряды из дигликолевого ленточного пороха
Пакбт и
№
пучков
(пакет)
2
(специальный
заряд)1
W
Ч
Вес по-
роха, г
I I
20
245
70
76
122
203
20
1,330
Марка пороха
Digl, Bl. Р.-10,5-(10.10Д,2)
DigL Str- Р,’10,5*(8ОЛ5.0,б)
Digl. Str. Р.40,5-(80.15.0,6)
Ч-ь
Digl. Str. Р.-10,5-(80.15.0,6)
Digl. Str. Р.-10,5-(80Л5.0,б)
Nz. Man. N. РД1,5Д,5)
Digl. Str. P.-60(175.15.0,6)
Пироксилиновый по-
ристый порох1
Дигликолевый плас- !
тинчатый порох
Дигликолевый лен-
точный порох
То же
То же
То же
Пироксилиновый n*
ристый порох1
Дигликолевый лен-
точный порох
Продолжение
Устройство заряда
Пакет и
№
пучков
Вес ПО’
роха, г
Марка nopbxa
20
Nz. Man. N. Р. (1,5.1,5)
Пироксилиновый по-
ристый порох1
(пакет)
180
Ngl. Bl. Р.-12,5-(40.40.0,2>
Нитроглицериновый
пластинчатый порох
А
5
6
(специальный
з аря д)
(противо-
омеднитель)
60
115
185
200
705
25
(противо-
о медлитель)
Ngl. Bl. Р.-12,5-(4.4.1)
NgL Bl. Р .-12,544*4 J)
NgL BL Р.-12ЛЧ4.4Л)
----—. и^"" I-ьл-1-ч-h-1 I I I I
Ngl. BL P.-l2,5-(4*4.1)
Ngl. BL P *-12,544.4.1)
Ngl. BL P>-12,5-00,10* 1,5)
*
То же
То же
То же
To же
To же
To же
1 Порох марки №► Man. N. P. (lk5,1,5) применяется в качестве воспламенителя*
* Встречаются специальные э а рядых№ б из ди гликолевого пороха с проти в оомедните ле м—свинцовой проволокой весом 10 г
Наименование
выстрелов
Ю5-лм выстрел с ос-
колочно-фугасной гра-
натой
В. Отличительные признаки и снаряжение
Снаряд
окраска
марки
ровна1
снаряжение
в гильзе
Боевой заряд
----В-- _ ' --
в отдельной
укупорке
Темнозеленая защит-
ная !
Тротил прессованный •
в картонном футляре
Пакет Ne 1
и разновесные
пучки № 2—5
Этикет на крышке:
J
ч _ j *
Специальный
заряд № 6
Sonderkart 6
и данные о бое-
вом заряде
105-лм< выстрел с ос-
колочно-фугасной гра- ная
тгатой обр. 38 сталь-
ной литой
Тем иоз ед еная защит*
14
Тротил литой без фут*
ляра
То же
То же
105-лм1 выстрел со сна-
рядом кумулятивного
действия обр. 39
1О5-л(л4 выстрел с бро-
н сбой но - трассирующим
снарядом
Темнозеленая защит-
ная; над ведущим по-
яском красная коль-
цевая полоса
Черная
18
ил и
95
16
Гексоген флегмати-
зированный и тротил
(смесь 20:80)
То же (смесь 50: 50)
Заряд находится в
i бумажном футляре
То же
То же
4Ы
ТроТил прессованный
и ТЭН флегматизиро-
ванный (детонатор)
Заряд находится в
алюминиевом футляре
То же
То же
мм
Продол жение
Наименование
выстрелов
r1^М ""
105-л*м выстрел с ды*
мовым снарядом
Ю5-л*л* выстрел с ды-
мовым снарядом обр. 38
окраска
Темнозеленая защит-
ная
Тем ноэел ен ая за щи т
ная
105-лл выстрел с ды-
мовым снарядом обр. 40 ная
Тем нозел ен 5я защит-
Снаряд
марки-
ровка1
*
Боевой заряд
НИ I I I
снаряжение
в отдельной
укупорке
। “Ч" 1
105-M*t выстрел с аги-
тационным снарядом
Головная часть—бе-
лая, цилиндрическая и
запоясковая части—
красные
1 Маркировка у ведущего,пзяска—данные по
у снаряжению,
2
Ntr
2
38 Nth
На дне
снаряда
38 Nb.
Пикриновая кислота
прессованная в бумаж-
ном футляре
Дымообразующее ве-
щество
Пикриновая кислота
прессованная в бумаж*
ном футл яр е
Дымообразующее ве^
шеетво
40 Дымообразующее ве-
На дне щество
снаряда
40 Nb.
Нет
Вышибной Заряд и
листовки
!
То же
То же
То же
То же
То же
То же
То же
То же
неокончательному снаряжению, у вершины гол б вки—данные по окончатель-
р«
Наименование укупорки
1 * I -F
Г. У к упорна элемент ое выстрела
Hi
Вес, кг
пор она! ей
Деревянный лоток на один снаряд (фиг. 100)
I
а) с осколочно-фугасными гранатами или !
дымовыми снарядами обр. 38 и 40
б) с дымовым снарядом
в) с бронебойно-трассирующим снарядов
г) со снарядом кумулятивного действия
д) с агитационным снарядом
ГТЖ-™ B-rwr^>-ЧЧ
Деревянный ящик на шесть гильз с боевыми
зарядами (фиг. 101)
Корзинка на шесть гильз с боевыми зарядами
(фиг. 102)
Деревянный ящик на три специальных заряда
Xs б в картонных коробках (фиг. 103)
3,3
с элемен-
тами вы-
стрела
I i_ I_М~Ч~Г
— 19,0
—18,3
-18,5
-16,0
^16,8
20,5
— 7,5
Размеры, мм
Маркировка
на укупорке
Длина 160
Ширина 140
Высота 520
Дл ин а 450
Ширина 160
Высота 350
Цл ин а 470
Ширина 160
Высота 340
Длина 620
Ширина 245
Высота 315
Нет
На крышке ложа на-,
клеен этикет
L F. Н.18
и данные о снаряжении!
Hiilsenkart
d. L F. H. 18
Маркировка нахо-
дится на ярлыке (бир-
ке) , закрепленном на
корзинке
Sonderkart 6
d. 1. F. Н. 18
I
I
“W
г
Вес, кг
Наименование укупорки
с элемен-
порожней там и вы-
стрела
Размеры, мм
Маркировка
па укупорке
Картонная коробка на один специальный 0,130— 0,210
заряд № б
Деревянный ящик для коробок с пламегаси-
телями
Коробка из оцинкованного железа или пласт-
массы на десять пламегасителей (фиг. 104)
0,3
Высота 115
Диаметр НО
Sonderkart б
1. F. Н. 18
I
Длина
Ширина
Высота
Kart. Vorl.
d. L F. H. 18
Высота 100
Диаметр 100
Kart. Vorl
d. l.KH. 16/18
Бронебойно-трассирующий снаряд обладает следующими бронебойными качествами:
— и л Толщина пробиваемой
Дальность, л< Угол.от нормали брони, мм
300 - 0° 75
, 400-600 30° до 50
1000 0° 40
Снаряд кумулятивного действия предназначается для стрельбы по танкам всех типов!
Боеприпасы к полевой пушке обр* (6 (нового образца)
ДА-3
А, Крлтядя таблица комплектации выстрелов (раздельного гильзового заряжания)
Длина
Наименование выстрелов
75mo! выстрел с оско-
лочно-фугасной грана-
той (rot)
75”.чл< выстрел с ос-
колочно-фугасной гра-
натой (rot. Bohr)
75-лм< выстрел с бро-
небойно - трассирующим
снарядом
75-мм выстрел с ды-
мовым снарядом
Снаряд
K. Gr. rot.
75mlw осколочно-фу-
: гасная граната (фиг. 105)
К* Gr, rot. (Bohr.)
75-леи осколочно-фу*
гасная граната (фиг-106)
Ц. Gr. rot. Pz.
75-,ил* бронебойно-
трассирующий снаряд
(фиг. 107)
К. Gr, rot, Nb,
75-ял4 дымовой сна-
ряд (фиг. 108)
Вес
снаряда,! снаряда,
кг мм
Взрыватель
Гильза
Средство
воспламенения
5,830
5,830
6,800
6,200
343
350
305
345
или
Dopp, Zt S/60 s
AZ 23 v (0,15)
или
Dopp. Z* S/60 s
BcL Z. t.7,5 cm
Pzgr.
или
Bd. Z, f.7t5 cm
Pzgr.*
kl. AZ. 23 Nb.
6343- цельно-
тянутая латун-
ная или
6343 St—цель-
нотяиуТая сталь-
ная латунирован-
ная
Капсюльная
втулка
С/12 п, А.
или
C/12 П. A. St
Устройство зарядов
На вооружении состоят четыре заряда:
Первый заряд состоит из пучка № 1,
находящегося в гильзе. Изготавливается при
стрельбе из второго заряда
Второй заряд состоит из пучков № 1 и 2,
находящихся в гильзе (фиг. 109)
Третий заряд состоит из пучков № 1 и 2, ’
находящихся в гильзе, и пучка № 3 в картузе,
который перед заряжанием устанавливается на
пучки № 1 и 2 (фиг г НО)
Четвертый заряд состоит из пучка № 4
в картузе. Перевозится вместе с пучками № 3
в специальной укупорке или в гильзах с ка-
тонным колпаком—футляром, упирающимся во
фланец гильзы (фиг. 111)
Для специальной и ночной стрельбы приме-
няются пламегасители, которые перевозят от-
дельно от зарядов
S. Боевой заряд
Ха
пучков
Вес
пороха,
150
Марка пороха
Ngl. Pl. Р.-12Д- (50.0,2)
Nz. R. Р. (135.5,5/2) :
250 №. R. Р. (135.5,5/2)
250
1280
Nz. R. Р.( 135.5,5/2)
Ngl. Pt- Р.-12,5-(50.0,2) !
Digl. R. Р."9г5-(300.б/3)
1 Порох марки Ngl. Pl. Р.-12,5-(50,0,2) применяется в качестве воспламенителя.
Нитроглицериновый
дисковый порох
Пироксилиновый
трубчатый порох
То же
То же
f
Нитроглицериновый
дисковый порох1
Дигликолевый труб-
чатый порох
Наименование
выстрелов
В, Отличительные признаки и снаряжение
окраска
Снаряд
марки-
ровка1
Боевой заряд
Темнозеленая защит-
75-.^.и выстрел с оско-
лочно-фугасной грана- ная, над ведущим но-
той (rot)
14
снаряжение
в гильзе
в отдельной
укупорке
яском красная кольце-
вая полоса
Тротил литой без
футляра
Красный фосфор (ды-
мовая шатка)
Разновесные
пучки № 1 и 2
Этикетка крышке
F. К. 16 п. А.
и данные о боевом
заряде
Пучок № 3
t Vorkart. 3
d. F . К- 16 п. А
Пучок № 4
4 Ladling.
75-лгм выстрел с оско-
лочно-фугасной грана^ '
той (rot Bohr)
Темнозеленая защит-
ная, над ведущим по-
яском красная коль-
цевая полоса.
75-мм выстрел с бро- Черная, над веду-
небойно - трассирующим шим пояском красная
снарядом кольцевая полоса
75-Л1Л( выстрел с ды- Темнозеленая защит-
мовым снарядом ная
14
R8
KPS
16
Тротил литой без
футляра
Красный фосфор (ды-
мовая шашка)
Биметаллический ве-
дущий поясок
Тротил прессованный
и ТЭН флегма тизиро-
ванный (детонатор). За-
ряд находится в алю-
миниевом футляре
2 Пикриновая кислота
прессованная в бумаж- ;
ном фу тл я ре
Nb; ; Дымообразующее не-
I щество
То же
То же
То же
То же
То же
То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению, у вершины головки—данные по оконча
тельному снаряжению.
Наименование укупорки
Г; Укупорка элемента» выстрела
Вес, кг
порожней
с элемен
тами вы-
стрела
Размеры, мм
Маркировка
на укупорке
Лоток из прутьев (плетенка) на два снаряда !
и две гильзы со вторыми зарядами в каждой, '
т< е+ с пучками Ns 1 и 2 (фиг. 112)
Лоток на четыре пучка № 3 в картузах
и четыре пучка Xs 4 в картузах (фиг. ПЗ)
А
9,0
21,0
16,0
Деревянный ящик на *
с пламегасителями
. 4коробок
Коробка из пластмассы или оцинкованного
железа на 10 шт. пламегасителей (фиг. 114)
Длина 320
Ширина 110
Высота 450
Длина 550
Ширина ПО
Высота 350
*
V
MuniL d. F* К- 16.
! n. A.
Этикет на крышке
F, К. 16 п. А.
и данные о снаряже-
нии
Zusatzkart. и.
4. La dungеп
4W
Длина
Ширина
Высота
Высота '180
Диаметр 100
Kart. VorL
d. F. К. 16 n. A,
10 Kart-rVorL
d. F. К* 16 п. А-
Боеприпасы к И-мм легко# полевой пушке обр. 18
ДА-4
L F. КЛ8
А. Краткая таблица комплектации выстрелов (раздельное еильзтя? заряжания)
V
Наименование выстрелов
75-мм выстрел с оско-
лочно-фугасной грана-
ЛОЧНО-фу
1 Той (rot)
75-л/л выстрел со сна-
рядом кумулятивного
действия обр, 38
75-лсн выстрел с бро-
небойно ’ трассирующим
снарядом
75*л/л выстрел с ды-
мовым снарядом
Снаряды
Вес
снаряда,; снаряда,
кг
Длина
мм
n-w
Взрыватель
Гильза
Средство
весплам&1ен ия
V
V
К- Gn roL
75-лсм осколочно-
фугасная граната
(фиг. 115)
75-льм снаряд куму-
лятивного действия
обр, 38 (фиг. 116)
75-л? л Орон ебойно -
трассирующий снаряд
(фиг. 117)
И
К, Gr. rot. Nb,
75-jhjw дымовой сна* I
ряд (фиг, И8)
4,400
6,800
6,200
343 . AZ. 23 V (0,15)
или
Dopp.Z, S/60F1*
6316 ^цельнотя-
нутая латунная
6316 St—цель-
нотянутая сталь-
ная латуниро-
ванная
Капсюльная
втулка
С/12 il А.
или
C/12 n. A. St-
ч
284
305
345
Pzgr.
kL AZ 23 Nb,
Устройство заряда
№
пучков
Вес ПО'-
роха, г
Марка пороха
Заряд переменный; состоит из трех
пучков в картузах, находящихся
в гильзе* Гильза с пучками пороха
закрыта картонной крышкой. На стык
крышки со стенками гильзы накла-
дывается герхметизнрующая замазка
красного цвета (фиг. НО)
10
№< Man, N, Р. (1,5.1,5)
Пироксилиновый по
ристый порох 1
84
Digl. Pl, P.-I0t5-(50.0,15)
Дигликолевый
сковый порох
ди-
270
DigL R. P.-О 0,б-(170.2/1)
Дигликолевый труб-
чатый порох
225
Digl. R. P.-G 0,5^(170.2/1)
1 Порох марки Nz* Man. N. Р.(1,5.1,5) применяется в качестве воспламенителя.
Дигликолевый труб-
чатый порох
Наименование выстрелов
75-лы< выстрел с оско-
лочно-фугасной гранатой
(rot)
В. Отмчителънм t* снаряжение
Снаряд
Боевой заряд
окраска
марки-
ровка1
снаряжение
в гильзе
в отдельной
укупорке
Теми оделен ая за-
щитная; над ведущим
пояском красная коль-
цевая полоса
14
R8
KPS
Тротил литой без
футляра
Красный фосфор
(дымовая шашка)
Биметаллический ве-
дущий поясок
75-лж выстрел со сна- Темнозеленая за
рядом кумулятивно го Дей- щитная
сгвия обр. 38
Л II
выстрел с броне-
бойно-трассирующим Сна-
рядом
Черная
13
или
95
16
Разновесные
пучки № 1—3
Этикет на крышке
I. F. К. 18
и данные о бое-
вом заряде
Нет
I
Гексоген флегмати-
зированный и тротил
(смесь 20 : 80)
То же
(смесь 50 :50) ’ Заряд
находится в бумаж-
ном футляре
То же
Нет
I
Тротил прессован-
ный и, ТЭН флегмати-
зированный (детона-
тор)- Заряд находится
в алюминиевом фут-
ляре
То же
Нет
I
Продолжение
м
Снаряд
Боевой заряд
Наименование выстрелов
Tl™H I
75-лм< выстрел с дымо-
вым снарядом
..- II TW>»
окраска
Темнозеленая
щитная
4-в-г
марки-
ровка1
2
Nb
снаряжение
Пикриновая кисло-
та прессованная в бу-
мажном футляре
Дымообразующее ве-
щество
в гильзе
в отдельной
укупорке
Разновесные
пучки № I—3
Этикет на крышке
и данные о бое-
вом заряде
Нет
1,М М ‘‘ * —I . II г-
1 Маркировка у' ведущего пояска—данные по неокончательному снаряжению, у вершины головки—Данные по оконча-
тельному снаряжению.
Г. Укупорка элементов выстрела
Вес, кг
Наименование укупорки
Деревянный лоток на Два выстрела—Два Снаря-
да и две гильзы с зарядами (фиг. 120)
а) с осколочно-фугасными гранатами
б) со снарядами кумулятивного действия
в) с бронебойно-трассирующими снарядами
г) с дымовыми снарядами
Размеры, мм
А м. с элемента-
порожней ™
ми выстрела.
Маркировка на
укупорке
— 8,0
19,0
17,0
21,2
19,7
Длина 220
Ширина 200
Высота 380
L F, К. 18
и этикет с данными
о снаряжении
Боеприпасы к-Юб-мм пу
П.
ке обр. 17 и 105-лси пушке 17/04 (нового обрввца)
ДА-5
10 ст К. 17 и, 10 ст К- 17/04 и. А-
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
Вес сна-
ряда, кг
Длина сна-
ряда, мм :
Взрыватель
..T~±J~ • • ~г~п------------------------------------------------------------г
Гильза
I
Средство вос-
пламенения
105-ми выстрел с ос-
колочно-фугасной гра-
натой (rot.)
V
105-ми выстрел с ос-
колочно-фугасной гра-
натой с колпаком
105-ми выстрел
с броней ойно-т р асси -
рующим снарядом
F. Н. Gr rot*
105-мм осколоч-
но-фугасная грана-
та (фиг. 121)
10 cm Gr 15 (Hb)
105-им осколоч-
но-фугасная грана-
та с колпаком
(фиг. 122)
10 cm Pzgr
105-мл броиебой-
но-трассиру ющий
г снаряд (фиг* 117)
15,000
18,500
15,000
580
305
AZ 23 V. (0,25)
или
AZ 23 V* (0,15)
или
Dopp- Z-S./60s
6302 — латун-
ная цельнотя-
нутая
или
6302 St-
стальная цель-
нотянутая ла-
тунированная
К апсюльная
втулка
С/12 п.А.
или
С/12 п* A- St.
Hbgr. Z. 17/23
или
Hbgr. Z. 17/23 umg*
или
Dopp*Z. 16 m. K-
или
Dopp.Z. 16 tn. F.
Bd- Z* fttr*
10 cm Pzgr.
или
Bd. Z.fttr л
10 cm Pzgr.**
Б. Боемй заряб
Устройство заряда
Г"'- Л -— чи
На вооружении имеются три заряда: малый,
средний и большой
Малый заряд состоит из пакета и пучка
№ 1
Средний заряд—из пакета и пучков
№ 1 и 2 (фиг. 123)
Бол ьшо й заряд—из пакета и пучка № 3
(фиг* 124)
Большой заряд является постоянным.
Порох помещается в картузах из искусст-
венного шелка. Картуз пакета изготовляется
из кружка искусственного шелка и кружка
нитроткани
Пакет всегда располагается внизу и яв-
ляется воспламенителем
Средний заряд хранится в гильзе, гермети-
чески закрытой картонной крышкой, стык
которой промазываетса густой замазкой крас-
ного цвета
Малый и большой заряды изготавливаются
при стрельбе
Пучок № 3 хранится в картонном футляре
Пакет и
№ пучков
Вес
пороха,
г
Марка пороха
Пакет
80
1 270
2
3
690
3050
Ngl, BL Р,-12,5-(40й40,0|2) 4 Нитроглицериновый
I пластинчатый порох
№, R, Р. (375.5,5/1,3)
№. R. Р- (375.5,5/1,3)
№. R, Р. (440.7,7/2,8)
П ИрОКСИЛ ии овый
трубчатый порох
То же
Пироксилиновый
трубчатый порох
Наимепо ванне
J
выстрелов
105-Л*лг выстрел с ос-
колочно-фугасной гра-
натой (rot)
W5-j/jw выстрел с ос-
колочно-фугасной гра-
натой с колпаком
105-л*л* выстрел с бро-
небойпо -трассирующим
снарядом
В. Отличительные признаки и снаряжение
окраска
Темнозеленая защит-
ная; над ведущим по-
яском красная коль-
цевая полоса
. 1—г
Темпозеленая защит-
ная
Черная
Снаряд
маркировка
14
17/23
I
Этикет на дне
корпуса:
10 cm Gr. 15(Hb+)
и данные о сна-
ряжении
16
снаряж енис
Тротил литой
без футляра
Тип взрывателя
Тротил прессо-
ванный в картон-
ном футляре
Тротил прес-
сованный и ТЭН
ф л егм атиз ир о ва н-
ный (детонатор).
Заряд находится
в алюминиевом
футляре
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению-
Боевой заряд
в гильзе
Пакет и пучки
№ 1 и 2 (средний
заряд)
Этикет на крышке
10 стКЛТ
10 ст К-17/04 п.А.
и данные о бое-
вом заряде
То же
То же
в отдельной уку-
порке
Пучок № 3
То же
То же
Наименование укупорки
Лоток на один снаряд (фиг. 125):
с осколочно-фугасным снарядом (rot)
с бронебойно-трассирующим снарядом
Г. Укуйорка Элементе еыМрелй
Вес, кг
порожней
с элемента-
ми выстрела
Размеры, мм
Маркировка Ил укупорке
Плетенка па один осколочно-фугасный снаряд
с колпаком (фиг. 126)
- 2,0
Ящик на две гильзы со средними боевыми ~10,5
зарядами (фиг. 127)
I
Яицик на четыре пучка № 3 с пакетами — 1^,5
а картузах (фиг. 128)
19,0
19,0
-20,5
-20,6
-25,0
Длина 160
Ширина 140
Высота 515
. Высота 700
Диаметр 145
Длина 580
Ширина 320
Высота 170
Длина 550
Ширина 160
Высота 500
Этикет (ярлык) прикреп-
: ляется к лотку или наклеен
на крышке
10 Citi КЛ7
10 cm К. 17/04 п. А. и дан-
ные о снаряжении
Этикет (ярлык) прикреп-
ляется к плетенке с указан-
ными выше данными
i Hulsenkart.
d + 10 cm, К-17
L
Г
i
3 Ladg.
10 cm, КЛ7
Боеприпасы к Ю5-лги тяжелой пушке обр. 18
ДА-6
s. 10 ст КЛ8
А* Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
ДЛина”
Наименование выстрелов
Снаряды
Вес
снаряда, снаряда,
кг мм
Взрыватель
Гильза
1*Г '
, Средство
i воспламенения
105-jlm выстрел с 0с
колочно-фугасной гра
на той обр. 19
10 cm Gr. 19
105-.НЛ1 осколочно-
фугасная граната
обр* 19 (фиг* 129)
15,140
469
ЮЗ-лглз1 выстрел с бро-
2 небойко-трассирующим
снарядом
10 cm Pzgr» rot
105-juf бронебойно-
трассирующий снаряд
(фиг. 130)
15,600
406
AZ 23 V (0,25)
или
AZ 23 V(0,15)
или
Dopp. Z* S/60 s
——I. ——
Bd. Z* f* 10 cm
Pzgr*
6349-латунняя
цельнотянутая
6349 St—ста ль*
ная цельнотяну-
тая латунирован-
ная
На пс юл ьная
втулка
С/12 п,Л.
или
Устройство заряда
На вооружении имеются три заряда: малый,
средний и большой*
Ма лый заряд состоит из пакета и пучка № 1
При стрельбе изготавливается из среднего заряда
Средни й заряд—из пакета и пучков № 1 и 2
(фиг. 131 и 133),
Большой заряд™из пакета и специального
пучка № 3 (фиг, 132 и 134)*
Большой заряд является постоянным
Порох помещается в картузах из искусственногр
шелка, картуз пакета изготовляется из кружка
нитроткани и кружка искусственного шелка*
Пакеты пришиваются к пучку № 1 и к специаль-
ному пучку № 3 (большой заряд) и являются вое-
пламенителями
Малый и средний заряды помещаются в гильзе;
большой заряд хранится в картонном футляре и
вставляется в гильзу перед стрельбой. Различают-
ся заряды: штатный — из дигликолевого пороха и
заменители—из пироксилинового и нитроглицери-
нового порохов
Заряды из дигликолевого пороха закрываются
в гильзе железным чехлом, надеваемым на дульце
гильзы
Заряды из пироксилинового пороха в гильзе гер*
метически закрываются картонной крышкой и стык
промазан замазкой красного цвета
S* Боевой заряд
Пакет и
№ пучков
I
Пакет
2
Сп едва ль-
ный—3
Специаль-
ный—3
Вес
пороха,
г
40
35
2400
rrw^wmrr
1000
5750
40
- 2000
Марка пороха
Nz. Man. Nt Р.
Ngl* Bl. Р-12,5-
(40.40.0,2)
Digl. R. Р. G. 0,5-
(450.3,1/1,5)
—. И I ~ * • * ~~
(450.3,1/1,5)
(750,5,9/3)
Nz* Man. N. Р.
NgL BL Р-12,5-
(40*40,0,2)
Nz. R. P* (375.5,9/1,3)
Пироксилиновы й
пористый порох1
Н итроглицерипо-
вый пластинчатый
порох
Дигликолевый
трубчатый порох
Пироксилиновый
пористый порох1
Н итроглицернно-
вый пластинчатый
порох !
Пироксилиновый
Трубчатый порох
----------Г
775 Nz. R.P. (375.5,9/1,3)
To же
4850
Нитроглицерине-
NgL R. Р. (600.6,5/3,4) вый трубчатый по-
I рох
Порох марки Nz. Man. N, Р. (1,5-1,5) применяется в качестве воспламенителя.
При-
меча-
ние
В, Отличительные признака и снаряжение
Наименование
выстрелов
Снаряд
Боевой заряд
окраска
марки-
ровка 1
снаряжение
в гильзе
в отдельной
укупорке
Юб-ял выстрел с ос-
колочно-фугасной грана-
той обр. 19
105-лсм выстрел с бро-
небойнэ-трассирующим
снарядом
Темнозеленая защит-
ная
Черная, над веду-
щим пояском красная
кольцевая полоса
16
Или
86
Тротил литой без
футляра
Тротил прессован-
ный и ТЭН флегмати-
эированный (Детона-
тор)
Этиленди аминдини-
; трат и гексоген флег-
мати з ир о в анн ы й (Д ето-
натор)
Заряд ноходится в
! алюминиевом футляре
Пакет и пучки
Ха 1—2 (средний
заряд)
Этикет на крышке
в. 10 ст К* 18
и данные о бое-
вом заряде
То же
Пакет и пучок
№ 3
Этикет:
з. 10 ст К* 18
и данные о бое-
вом заряде
То же
Маркировка у ведущего пояска — данные по неокончательному снаряжению, у вершины головки — данные по окончат
тельному снаряжению?
Г. Укупорка элементов выстрела
l|l I ................
Вес, кг
Наименование укупорки
._ ~ ~ —LV— ——. Г^Г^И __|_|__н__в__н_^н_в__ьа
Лоток на один снаряд:
с осколочно-фугасной гранатой (фиг. 135)
с бронебойно-трассирующим снарядом
Футляр из прессованного картона па один большой за-
ряд из нитроглицеринового пороха
Деревянный ящик на четыре цилиндрических картон-
ных футляра с большими зарядами из нитроглицерино-
вого пороха (фиг, 139),
Деревянный ящик па две гильзы со средними заря-
дами из дигликолево го и нитроглицеринового порохов
(фиг. 135 и 138) или пироксилинового и нитроглицери-
нового порохов (фиг* 138)
Деревянный я тик на четыре цилиндрических картон-
ных футляра с большими зарядами из дигликолевого
пороха (фиг. 137)*
Футляр из прессованного картона на один большой
заряд из Дигликолевого пороха*
Деревянный ящик для коробок с пламегасителями
Коробка из пластмассы или оцинкованного железа
и 8 шт, пламегасителей (фиг, 140)*
m TLLWJ. и
порожней
с элемента-
ми выстрела
18,5
19,2
Размеры, лгм
Длина 160
Ширина 140
Высота 515
Высота 680
Диаметр 120
Длина 300
Ширина 300
Высота 700
Длина 580
Ширина 340
Высота 185
ин а 280
Ширина 280
Высота 830
. Высота 830
Диаметр 120
i Длина
Ширина
Высота
Высота 100
Диаметр 100
Маркировка
на укупорке
Нет
На. крышке лотка
наклеен этикет:
s* 10 ст К* 18
и данные о снаряже-
нии
Biichse ftir Teilkart.
3. s* 10 cm К. 18
fg. Kasten f. Sonder-
kart. 3 s. 10 sm K- 18
1g* Kart. d. s. 10 cm
K* 18.
ig. Kast. Sond.
Kart* 3 s* 10 cm K. 18
Sender* Kart. 3
s. 10 cm K. 18.
Kart. Vorl.
d. s. 10 cm K. 18.
Kart. Vorl*
d. s. 10 cm К 18.
боеприпаеы к105-.и.« длинной пушке, установленной so вращающемся ёронекуподе
ДА-?
1g. 10 cm К. Т.
А. Краткая таблица комплектации выетр^гов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды *
ч-4
Вес сна'
ряда, кг
Длина сна-
ряда, Д!ЛГ
_______1
Взрыватель
Гильза
105-лиг выстрел c oc-
« колочно-фугасной rpa-
1 ватой обр. 19
10 cm Gr. 19
105-лиг осколочно-
фугасная граната
обр. 19 (фиг* 141)
15,140
489
Ftst. Dopp. Z.
S/60 F. Fg.
105-лл1 выстрел с бро-
небойно-трассирующим
снарядом
10 cm Pzgr, rot.
l05“<+t бронебой-
но-трассирующий
снаряд (фиг, 142)
15 ЛОО
400
Bd, Z.f. 10 cm
Pzgr.
6349 —латун-
ная цельнотя-
нутая или
6349 St — сталь-
ная цельнотя-
нутая, латуни-
рованная
Средство вос-
пламенения
“-‘ч ---
Капсюльная
втулка
С/12 п. А,
или
C/12 п. A. St.
105-л*м выстрел с кар-
течью
10 cm Kt.
105-лмг Е<артечь
(фиг. 143)
15,000
320
Б. Боевой заряд
Нет
Устройство заряда
Пакета и
№ пучков
Вес по-
роха, г
Марка пороха
При-
ме ча-
ii ие
На вооружении имеются три
заряда: малый, средний и боль-
шой.
Малый заряд — состоит из
пакета и пучка № 1
I
Пакет
40
35
Na. Man. N. Р. (1,5.1,5)
Ngl. Bl. Р.-12,5-(40.40.0,2)
Пироксилиновый ПО
ристый порох 1
Нитроглицериновый со g
пластинчатый порох а
rt р о Л о л же н н е
iTrt Г-un ни
Устройство заряда
Средний заряд — из пакета
и пучков №1 и 2 (фиг. 144 и 143)
Большой заряд—из пакета
и специального пучка № 3 (фиг. 145
И 147)*
Большой заряд является по*
Сто я иным
Порох помещается в картузах
из искусственного шелка, картуз
пакета изготовляется из кружка
искусственного шелка и кружка
питроткани. Пакет, пришиваемый
к пучку № 1 и к специальному
пучку № 3, является воспламени-
телем*
Средний и большой заряды хра-
нятся в гильзах, которые закры-
ваются картонным футляром,
упирающимся во фланец дна
гильзы.
Малый заряд изготавливается
при стрельбе из среднего заряда.
Различаются заряды:
штатный—из дигликолевого по-
роха и заменитель — из пирокси-
линового и нитроглицеринового
порохов
Пакет и
№ пучков
Специаль-
ный
Пакет
2
+t
Специаль-
ный
Вес по-
роха, г
2 400
1 000
40
35
5 750
40
35
2 000
775
40
4 850
п-й
I
ь
I1
1 Пироксилиновый порох марки Nz. Man, N. P. (1,5.1,5)
Марка пороха
Digl. R, Р.-60,5-(450.3Д/1,5)
Ngl. BL Р.-12,5-(40ЛО.0,2)
Digl, R- P.-G2-(750.5,9/3)
Nz. Man. N. P- (1,5 J ,5)
Ngl. Bl. P.-12,5-(40.49,0,2)
Nz. Man. N. P. (1,5.1,5)
NgL BL P.*12,5-(40.40 + 0,2)
Ngl. R. P,^8,24600,6,5/3,4)
Дигликолевый труб-
чатый порох
То же
Пироксилиновый по-
ристый порох1
Нитроглицериновый
пластинчатый порох
Дигликолевый труб-
чатый порох
Пироксилиновый по
ристый порох 1
Н ит р огл it церин овый
пластинчатый порох
““ “11 * 1^— —— — »Ы — 4 Л Ь " Т" I" I I " “
Пироксилиновый
; трубчатый порох
j Пироксилиновый по-
ристый порох 1
Н итр огл ицерин овый
пластинчатый порох
Н итрогл ицерин овый
трубчатый порох
применяется в качестве воспламенителя.
При-
меча-
ние
3
Наименование выстрелов
105*л<л выстрел с ос-
колочно-фугасной гра-
натой обр, 19
105~au< выстрел с бро*
небойко - трассирующим
окраска
й. Отличительные йрйзййкИ и
Снаряд
тп---avail-
марки
) ровна
Темпозеленая
защитная
Чертя, над
ведущим пояском ;
красная кольце*
вая по дос з
105-AMt выстрел с кар- Темнозеленая
течью ] защитная
Боевой заряд
14
15 kg
снаряжение
в гильзе
в отдель-
ной уму-
порке
Тротил лктои без футляра
Фосфор красный (дымовая
шпика)
Тротил прессованный и
ТЭ Н ф л е гм а ти з 11 ров а н пы и
(детонатор). Заряд находится
в алюминиевом футляре |
Пули
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.,
Г» Укулоркй элежшпяА выстрела
Наименование укупорки
Rec,
--нал m-ч-1 “-
порожней
i
с элемен-
тами вы- !
стрела
- --I I
Лою к на один снаряд (фиг. 148 и 149)
3,4
а) с осколочно-фугасной гранатой
б) с б ро небойко -трассирующим снарядом
в) с картечью
Деревянный ящик на две гильзы:
со средними боевыми зарядами (фиг. 150)
— 18,5
— 19,2
-18,5
24,5
Пакет и пучки Ns 1 и 2
(средний заряд). Пакет и
специальный пучщ № 3
(большой заряд).
Этикет на футляре
Jg* 10 cm К, Т.
л данные о боевом заряде
То же
То же
Размеры, alm
Длина 160
Ширина 140
Высота 515
Длина
Ширина
Высота
Нет
Нет
Маркировка
на укупорке
— III II * I
Нет
Па крышке лотка нз-
клеен этикет:
1g. 10 cm К* Т-
и данные о снаряжении
Наименование укупорки
Деревянный ящик на две гильзы с большими
боевыми зарядами (фиг. 151)
Деревянный ящик для коробок с пламе-
гасителями
Коробка из пластмассы или оцинкованного
железа на 8 шт. пламегасителей (фиг. 152)
wv
Вес, х?
порожней
С элемен-
тами вы-
стрела
-32,0
0,65
Размеры, мм
Длина
Ширина
Высота
Длина
Ширина
Высота
Высота 100
Диаметр 100
Боеприпасы к 105-ад средней пушке, установленной в бронированном каземате, и
пушке, установленной во вращающемся бронекуполе
т. 10 ст К- К- и т. 10 ст К* Т.
А. Краткая таблица комплектации выстрелов
к
Наименование
выстрелов
Длина
выст-
Вес
вътст
| релат кг ре ла, .и.и
Снаряды
Вес сна-
ряда,
кг
Взрыватель
Маркировка
на укупорке
Kart, VorL d. lg.
10 cm К. T.
*
105-^я средней ДА-8
Гильза
Средство
воспл вменения
m* 10 cm Patr. 34
105-Л£« выстрел с ос-
колочно-фугасной гра-
натой обр. 34 (фиг. 153)
т. 10 cm Pzgr. Patr,
105-/uf выстрел с бро-
небойно-трассирующим
снарядам (фиг. 154)
m 10 cm Kt. Patr.
105-леи вы стрел с кар-
, течью (фиг. 155)
850
680
10 cm Gr 34
105-лм< оско-
л о ч J ю -фугас ная
граната обр* 34
14,850
14,000
10 cm Pzgr.
105-лш броне-
бо йно-трас сирую-
гций снаряд
..... "
10 cm. Kt. 1 15,000
105-л<л< картечь
Fest, Dopp. Z,S/60
или
AZ* 23 V* (0,25)
или
Bd* Z. f. 10 cm*
Pzgr
или
jBd.Z.f.10 cm.Pzgr*
— ----------— -
Нет
6356—латунная
цельнотянутая
6356 St сталь-
ная цельнотяну-
тая латунирован-
ная
Электрозапал ь-
ная втулка С/22
или
C/22 St
Устройство заряда
На вооружении состоят заряды
из дигликолевого и пироксилино-
вого порохов
Заряд из пироксилинового по-
роха считается зарядоч-замепите*
леи основного заряда из диглико-
левого пороха
Аргсистема патронного, и, по ви-
димом у, раздельного гильзового за-
ряжания и поэтому имеются заря-
ды, собранные в унитарном патроне
и в отдельной гильзе 2 (фиг. 156)
Порох в гильзе связан в пучок,
к которому прикреплен воспламе-
нитель с помощью полукартуза
S* Боевой заряд
Название
зарядов
Основной за-
ряд в унитарном
патроне
Заряд-замени-
тель в унитар-
ном патроне
Вспомогатель-
ный заряд в
гильзе для вы-
; стрела раздель-
ного гильзового
заряжай ия
i
Вес
пороха,
г
20
I
20
-2200
20
-2380
Марка пороха
Nz. Man. N. Р. (1,5.1,5)
Digl. R. P-GO-(345.3/1,2)
№. Man. N. P* (1,5.1,5)
№. R. ₽♦ (345.5,9/1,3)
Nz. Man. N. Р. (1,5.1,5)
Digl. R. P.-GO-(345.3/l,2)
1 Порох марки Nz. Man, N. Р. (1,5.1.5) применяется в качестве воспламенителя-
’ Пр германским наставлениям—вспомогательный заряд-
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
Пироксилиновый по-
ристый порох1
Пироксилиновый
трубчатый порох
J L I М I I
I
Пироксилиновый по-
, ристый порох1
Дигликолевый труб-
чатый порох
Наименование выстрелов
окраска
V
В. Отличительные признаки и снаряжение
*
4
Снаряд
105-лс.м выстрел с ос-
колочно-фугасной гра-
натой обр* 34
105-л*л( выстрел с бро*
небойно - Трассирующим
снарядом
105-Л1Л! выстрел с кар-
течью
Темнозеленая
защитная
марки-
ровка 1
—
14
снаряжение
Тротил литой без
футляра
Красный фосфор (дьь
мовая шашка)
И
Черная
Темпозеленая
защитная
16
15 kg
Тротил прессованный
и ТЭН флегматизм ро-
ванный (детонатор). За-
ряд находится в алю-
миниевом футляре
Пули
патронного заряжания
I
Маркировка на кар-
тузе ина корпусе гиль-
зы
и данные о боевом за
ряде
То же
То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению
у вершины головки —данные по окончательному снаряжению.
Г. Укупорка выстрелов или элементов выстрела
Наименование укупорки
порожней
Вес, кг
"1П
С выстре-
лами
Футляр из гофрированного железа с вклады-
шем под головную часть на один выстрел
(фиг. 157)
а) с осколочно-фугасной гранатой
б) с бронебойно-трассирующим снарядом
в) с картечью
Герметизированный ящик на шесть вспомога-
тельных здрядрр 9 гнльздх
27,0
27,5
Боевой заряд в гильзе
раздельного гильзового
заряжания
J——гч—ГЧ— 1 -Ц—^И
ч
Маркировка на карту-
зе заряда и на крышке:
Auslr Kart.
d, m. 10 cm. К
и данные о боевом за-
. ряде
Размеры, мм
Маркировка
на укупорке
Высота 1050
Диаметр 100
Длина
Ширина
Высота
Patr m. 10 cm. К.
Этикет на Е<рьппке:
m Ю cm К, К. и.
гл. 10 ст К. Т,
и данные о снаряжении
Aush, Kart.
d. m. 10 cm. К-
5. БОЕПРИПАСЫ ТЯЖЕЛОЙ АРТИЛЛЕРИИ
Боеприпасы к 150-ami тяжелой гаубице, установленной во вращающемся броне куполе
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
I— I ! I I НИ II ! I НИ - ' ' . .11-.-. *_..*.
Наименование выстрелов
150-леи выстрел с осколочно
фугасной гранатой обр. 19
150-лги выстрел с осколочно-
фугасной гранатой обр. 19 сталь-
ной литой
Снаряды
Вес сна-
ряда,
кг
снаряда,
мм !
Взрыватель
Гильза
Средство
воспламе-
нения
! 15 cm Gr. 19
150-лги оскол очи о-фу-
: гасная граната обр. 19
(фиг. 158)
V
43,5
615
AZ.23umg.rn.2V
ИЛИ
AZ.23 umg.(0.15)
Fest. Dopp. Z,
S/60
MM-MII II I к ,—V fc-Д . _| _—
15 cm Ог, 19 Stg
150-Л1Л1 осколочно-фу-
гасная граната обр. 19
стальная литая
(фиг. 159)
6357 — латун-
ная цельнотя-
нутая
6357 St—сталь-
ная цельнотя-
нутая, лату-
нированная
Капсюль-
ная втул-
ка
С/12 п, А.
или
C/12 tl.A.St
43,5
То же
15 cm. Gr. 19 Nb.
3 150-AMt выстрел с дымовым сна- 150-лги дымовой снаряд
рядом обр, 19
обр. 19 (фиг. 160)
39,0
680
AZ, 23 Nb.
150-.О выстрел с картечью
15 c m Kt
150-AMf картечь
' (фиг. 161)
40.0
479
Нет
Устройство заряда
Заряд переменный; состоит из пакета
№ 1, пяти разновесных пучков № 2—6 и
специальных пучков № 7 и 8
Порох помещается в полукруглых или
круглых картузах из искусственного шелка
Картузы с порохом располагаются
.в гильзе в порядке возрастания номеров,
причем в одной гильзе помещаются: па-
кет № 1 и разновесные пучки № 2—6
(фиг. 162), в другой—специальные пучки
№ 7 и 8 (фиг. 163). Номера пучков со-
ответствуют номерам очередных зарядов
Пакет и разновесные пучки в гильзе
герметизируются картонной крышкой, на
стык которой со стенками гильзы накла-
дывается замазка красного цвета
Гильза со специальными пучками № 7
и 8 закрывается железным чехлом, наде-
ваемым на дульце гильзы
Б. Боевой заряд
Пакет и
Ха пучков
Вес
пороха, кг
Марка пороха
1
(пакет)
0,400
0,550
0,020
(п ретиво-
омеднитель)
I
I
2
0,110
- - ———— -------:
NgL BL Р.-12,5X40. 40. 0,2) [ Нитроглицериневый пла-
стинчатый порох
Digl. BL Р.-10,5X4. 4. 1,2)
I
Digl. Bl. Р.-10,5-(4. 4. 1,2)
Дигликолевый пластинча-
тый порох
3
~~ — —-
4 4
5
—------
6
7
Специаль-
ный пучок
0,130 I Digl7~Bl. Р.-10,5-(4. 4. 1,2)
0,180 Digl. Bl. Р.-10,5-(4. 4? 1,2)
0,220 (Digl. Bl. P.-10,5-(4.~T. 1,2)
Digl. Bl. P.-10,5-(4. 4. 1,2) |
0,540
0,075
-5,850
Nz. Man. N. P* (1Л5. lf5.)
DigL R, P,-Gl-(460. 5,6/3)
----______ "--------------
Специаль-
1 ный пучок
-1,650
DigL R< Р.-О1-(460. 5,6/3)
1 Порох марки Nz. Man. NT Р. (1,5, 1,5) применяется в качестве воспламенителя.
Дигликолевый пластинча-
тый порох
tmwi ii । i i i i им ч
To же
— ____________________1-1-•—И-
To же
To же
To же
Пироксилиновый nopir
стый порох 1
Дигликолевый трубчатый
порох
То же
В* Отличительные признаки и снаряжение
Снаряд
Боевой заряд
Наименование выстрелов
150-мм вгдетрел с осколочно-фугас-
ной гранатой обр. 19
окраска
Темнозеле-
, ная защитная
маркировка
14
снаряжение
в гильзе
в отдельной
укупорке
Тротил литой
без футляра
тип детопа*
а) пакет № 1 и
пучки № 2—6
Нет
Этикет и а дне
корпуса:
15 cm Gr, 19
и данные о сна-
ряжении
тора
(специальный за-
ряд)
Этикет
и данные о бое- ;
вом заряде i
150-лъи выстрел с оскол очно-фуг ас- Темпозеде-
пой гранатой обр. 19 стальной литой ная защитная
+**
150-лш выстрел с дымовым снарядом 1
обр. 19
Темнозеле-
ная защитная
150-alw выстрел с картечью
Темнозеле-
ная защитная
14
Эти кет
корпуса
15 cm Gr 19 Stg.
и данные о сна-
ряжении
дне
Nb
Этикет на
корпуса
15 cm Gr. 19 Nb*
и данные о сна-
ряжении
40 kg
дне
Тротил литой
без футляра
Тротил прессо-
ванный в кар-
тонном фут-
ляре
Дымообра-
зующее веще-
ство
Пули
То же
То же
Нет
М ! Ы|
Нет
Нет
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению, у вершины головки —данные по оконча-
тельному снаряжению*
Наименование укупорки
Г. Укупорка элементов выстрела
Вес, кг
Размеры, мм
порожней
с элемента-
ми выстрела
Маркировка
на укупорке
Плетенка с вкладышем под головную часть на
один снаряд (фиг, 164):
а) с осколочно-фугасной гранатой
б) с дымовым снарядом
в) с картечью
Футляр из прессованного картона на одну гиль-
зу с пакетом № 1 и разновесными пучками
№ 2—6 (фиг. 165)
I
Футляр из прессованного картона па одну гильзу
со специальными пучками № 7 и 8 (фиг, 166)
Я
3,0
4
*1
6,5
7,0
46,5
42,0
43,0
12,0
17,0
Длина 755
Диаметр 215
Длина 470
Диаметр 190
Длина 500
Диаметр 180
Ярлык (бирка) при-
крепляется к корзмпке
s. Н. Т.
и данные о снаряжении
Kart. s. Н. Т.
I
Sonderkart 7 и. 8
S. Н. Т
Снаряды 15 cm Qr. 19, 15 ст Gr, 19 Stg. и 15 cm Gr* 19 Nb могут применяться для стрельбы из следующих систем:
а) 150-ли< тяжелой длинноствольной полевой гаубицы обр* 13*™lg. s. F. Н. 13;
б) l50-jf,M тяжелой полевой гаубицы обр* 18—s. F* Н* 18*
Боеприпасы к tSO-мм длияшНГ тяжелой полевой гаубице обр* 13
1g. в. F, Н. 13
А. Краткая таблица комплектации выстрелов (раздельном гильзового заря&сйния)
ТА-2
Наименование выстрелов
тН-*----
150-лгл* выстрел с фугасной грана
той обр. 18
150-лл< выстрел с осколочно-фугас-
ной гранатой обр. 19
Снаряды
Вес сна-
ряда, кг
Длина
снаряда,
мм
Взрыватель
ТГТ I I . —|
IAZ 23 umg. (0,15)
или
Гильза
Средство
воспламе-
нения
ч-и-г1—W"—I-1 » м чм
15 cm Gr. 18
150-лис фугасная
граната обр. 18
(фиг 167)
40,80
. 1>1Ч ----
535
15 cm Gr. 19
150-лъ« осколочно-
фугасная граната
обр. 19 (фиг. 168)
I Ч
15 cm Gr. 19 Stg.
150-ял выстрел с осколочно-фугас- 150-жзи осколочной
ной гранатой обр. 19 стальной литой фугасная граната
обр. 19 стальная ли-
тая (фиг. 169)
----------р i> А-1—
15 cm Gr. 19 Be
15O-.MJH бетонобой-
ный снаряд, обр. 19
(фИГ. -1ТО)
15 с гл Gr 19 Nb .
lSO-л/лт дымовой
снаряд оф- 1?
I (фиг. 17!)
150-лси выстрел с осколочно-фугас-
. 150-лш выстрел с бетонобойным
* снарядом обр- 19
А
150*х« выстрел с дымовым снаря-
® дом обр. 19
43,50
ы*
Wr
615
AZ 23 (0,8) umg,
или
AZ 23 umg. m. 2 v
или
Popp. Z. S/60 s
, или
[popp, Z. S/60 Ms
AZ 23 umg, (0,15)
или
AZ 2Я (0,8) umg.
или
AZ23 umg. m. 2v4
: или
(Popp. Z* S/60s.
-»Ti i Ги_ _ . j м i_ j L. I . - - *
6303—латун-
ная цельно-
тянутая;
6303 St.—
стальная
цельнотяну-
тая, латуни-
рованная
Капсюль-
ная втулка
или
C/12 n. A. St
43,50
595
То же
43,50 ।
Устройство заряда
---Г..ТТ-'.JJI
Заряд переменный; состоит из пакета
№ 1 и семи равновесных пучков № 2-8,
помешенных в гильзу в порядке возрастания
их номеров, которые соответствуют номе-
рам очередных зарядов
Порох помещается в круглых и полу-
круглых картузах иэ искусственного шел-
ка (фиг- 172)
К пакету Ха 1 пришит картуз с воспла-
менителем из дымного зернистого пороха*
Заряд герметизируется в гильзе картонной
крышкой. Края крышки обращены внутрь
гильзы и стык ее со стенками гильзы
покрыт замазкой красного цвета
При ночной стрельбе в гильзу с пучка-
ми вкладывается пламегаситель, состоящий
иэ хлористого калия, помещенного в коль-
цеобразный картуз из искусственного шел-
ка
Б. Боевой заряд
Пакет и
№ пучков
Вес
пороха, кг ,
I
Марка пороха
1
(пакет)
2
0,020
0,570
*T
0,060
Spr. Schw. Р. (0,3—1,5)
Дымный зернистый по-
рох
Нитроглицериновый плаи
стинчатый порох
~ .............
Ngl. BL Р.-12,5-(Ю, 10.1,5) Нитроглицериновый плз-
стинчатый порох
Ngl. BL Р.-12,5-(Ю.10.1,5)
V
0,080 Ngl. BL Р.-12,5-(10.10.1,5)
0,100 Ngl. BL Р.’12,5-(10.10.1,5)
Illi I
То же
То же
0,140
Ngl. BL Р.-12,5-(Ю.Ю-1,5)
II IH
То же
0,250
! **Ч Ь Т
7 0,150
4__д.- .... jj-ц । ।
8 j 0,150
Ngl. BL Р.-12,5-(Ю. 10.1,5)
Ngl. BL P.-12,5-(10.10.1,5)
Ngl. BL P.-12,5-(10.10.1,5)
То же
To же
I III
To же
Наименование выстрелов
150-л<л выстрел с фугасной
гранатой обр. 18
Т 1_______I
I I I
150-alw выстрел с осколочно-
фугасной гранатой обр* 19
•• -
Ё. Отличительные признаки и снаряжение
окраска
т .л— ~ ~ — ——
Темнозеленая
защитная
Тем но зеленая
защитная
Снаряд
маркировка
Этикет на
корпуса:
15 cm Gr*
и данные о
ряжении
дне ,
1»
сна*
I— I____
14
Этикет на дне
корпуса:
15 cm Gr, 19
и данные о снаря-
жении
Боевой заряд
снаряжение
в гильзе
1J-ц
в отдельной
укупорке
Тротил прес-
сованный в кар-
тонном футляре
Тротил литой
без футляра
Тип детонатора
150-лме выстрел с осколочно-
фугасной гранатой обр* 19
стальной литой
1-
Темнозеленая
защитная
V
14
Stg.
Этикет на дне
корпуса:
15cm От-19 Stg*
и дан ны е о сн аря ’
жени и
Тротил литой
без футляра
Пакет № 1 и
пучки № 2—8
Эти кеты:
a) I bis 8 La-
dtmg Sg- s- F- H-13
6) Nur 1 bis
5 Ladung. fur.
SchtiBen mit 15
cm. Gr* 19,19 Stg.
19 Be, 19 Nb.,
38 Nb и данные
о боевом заряде
I
I
Нет
То же
То же
Нет
Снаряд
Наименование выстрелов
150м/л/ выстрел с бетоне-
бойным снарядом обр* 19
» — — —। г 1 1 Ч та T"*w
150-мл/ выстрел с дымовым
снарядом обр. 19
окраска
Темноэеленая
защитная
ч I | “Ч —Г—
Темнозеленая
защитная
1 Маркировка у ведущего пояска *- данные
у вершины головки — данные
Наименование укупорки
маркировка
10
Этикет на дне
корпуса
15 cm Gr. 19 Be
и данные о сна* ;
ряжении
Nb
Этикет на дне
корпуса
15 cm Gr* 19 Nb
и данные о сна-
ряжении
снаряжение
Тротил флег-
матизированный
в картонном
футляре
Тротил прессо-
ванный в картон-
ном футляре
Дымообразую-
щее вещество
по неокончательному снаряжению,
по окончательному снаряжению*
Г- Укупорка элемента* *ыстрела
Вес, кг
Ь-твЧ—г
тй+
порожней
с элемен-
тами
выстрела
Размеры, -ил/
Продолжение
Боевой заряд
! iHfa
в гильзе
То же
То же
в отдельной
укупорке
" — 1 ™
Нет
Нет
Маркировка на укупорке
Плетенка с ВЕ<ладышем под головную часть на
один снаряд
С осколочно-фугасной гранатой обр* 19
3,0
46,5
Длина 780
Диаметр 220
-1 Н
В верхней части корзин-
ки нанесена кольцевая по-
лоса красного Цвета
“-Чв-
Продол жени е
Наименование укупорки
С бетонобойным снарядом обр. 19
С дымовым снарядом обр. 19
и-ч***^^**ч»**»
Вес> кг
-I I I ta
порожней
---1-1-1-°-- Г_—
с элемен-
тами
выстрела
Размеры, мм
Маркировка на
укупорке
46,5
42,0
Плетенка с вкладышем под головную часть на 3,0
один снаряд с фугасной гранатой обр. 18
(фиг. 173)
------- —Ч F J — 1 —' I МИ—-I
Плетеный лоток на шесть гильз с боевыми за-
рядами (фиг, 174)
Деревянный ящик на две гильзы С боевыми за-
рядами (фиг. 175)
Деревянный ящик для коробок с пламегасите
лями
Коробка из оцинкованного железа или пласт
массы на 12 шт. пламегасителей (фиг. 176)
43,8
26,0
10,0
Длина 755
Диаметр 215
I I I "TLWT H Г1,-—V
Длина 700
Ширина 500
Высота 170
Длина 480
Ширина 200
Высота 160
Длина
Ширина
Высота
Высота 180
Диаметр 160
Маркировки нет.
Ярлык (бирка) прикреп-
ляется к корзинке
— _
То же
Нет
Kart.
lg. s. F. H. 13
Kart. Vorl.
d. lg. s. F. H. 13.
12 StBck
Kart. VorL
d. lg. s F. H. 13
(этикет)
Все снаряды за исключением 15 cm Gr. 19 Nb. могут применяться для стрельбы из следующих систем;
а) 150-лглг тяжелой гаубицы, установленной во вращающемся бронекупол^—д, Н. Т,
6) 150-лм< тяжелой ролевой гаубицы обр< 18—s- Г. Н. 18,
Боеприпасы к 150-wm тяжелой полевой гаубице обр* 18
ТА-3
в. F, Н. 18
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
Вес сна-
ряда, кг
Длина
Снаряда ,i
мм
Взрыватель
Гильза
Ср е дство
воспламе-
нения
150'ММ выстрел с осколочно-фугас-
ной гранатой обр, 19
15 cm Gr, 19
150-\мл£ осколочно-
фугасная граната
обр, 19 (фиг. 177)
43,50
615
AZ 23 (0,8) umg,
или
AZ23 umg. m. 2 v,
или
AZ 23 umg, (0,15)
или
Dopp. Z* S/60 s
150-ли< выстрел с осколочно-фугас-
ной гранатой обр, 19 стальной
литой
15 cm Gr, 19 Stg *
150-л£Л осколочно-
фугасная граната
обр, 19 стальная ли-
тая (фиг, 178)
43,50
т I I
595
То же
6350—па-
ту иная цель-
нотянутая
6350 St-
стальная
цельнотяну-
тая, латуни-
рованная
6350/71
железная
сверткая
или свар-
ная
Капсюль-
ная втулка
С/12 п. А.
или
C/12 n,A* St
150-jlh выстрел с бетонобойным
снарядом обр. 19
15 cm Gr, 19 Bo.
150-л£.и бетон обой-
ный снаряд обр, 19
: (фиг. 179)
43,50
591
Bd. Z, t 15 cm
Gr, 19* Be*
I
I
150-лгм выстрел с дымовым снаря-
дом Обр. 19
15 cm Gr. 19 Nb. 39,00
150-лм< j дымовой
снаряд "кобр, 19
(фиг, 180)
680
AZ 23 Nb
Устройство заряда
Пакет и
№ пучков
£>, Боевой заряд
Вес пороха и
противоомед-
нителя, кг
Марка пороха
Заряд переменный; со-
стоит из пакета № 1, пяти
разновесных пучков №2—6
и специальных пучков
№ 7—8
Порох помещается в кар-
тузах из искусственного
шелка
Пакет № I, пучки № 5
и 6 и специальный пучок
№ 7 имеют противоомед-
нитель из свинцовой про-
волоки
Пакет и пучки помеща-
ются в гильзе в порядке
возрастания их номеров, ко-
торые соответствуют номе-
рам очередных зарядов
(фиг. 181)
Боевой заряд герметизи-
руется в гильзе картонной
крышкой с промазкой стыка
замазкой красного цвета
(пакет)
*4
3
4
0,550
0.065
0,025
(против 0-
омеднитель) j
0.125
0.130
0,215
A
0,310
0,020
(противо-
омеднитель)
0,475
0,020
(п ретиво-
омеднитель)
Ngl, BL Р-12,5*(40.40 Д2)
DigL BL Р.-Ю,5-(4ДЛ,2)
Digl. Bl. P.-10,5-(4. 4. 1,2)
I 1 1 I I ---___________ I
Digl. Bl. P.-I0,5-(4. 4. 1,2)
DigL BL P.-10,5-(4. 4. 1,2)
Digk BL Р.Л0,5-(4, 4. 1,2)
H нтрогл ицериновы й
пластинчатый порох,
Дигликолевый пла-
стинчатый порох
— ----
Дигликолевый пла-
стинчатый порох ,
Д игл и кол евый пла-
. стинчатый порох
Диглико левый пла-
сти н чаты й порох
1 н-в н—
Дигликолевый пла-
стинчатый порох
Дигликолевый пла-
стинчатый порох
6
Продолжение
Устройство заряда
Пакет и
Na пучков
НИ
вес пороха и ।
протидеомед~
нитедя, кг
Марка пороха
й-i----'__________________г
0,440
Специальные пучки № 7
и 8 хранятся в железных
футлярах (фиг. 182)
Заряды изготовляются из
следующих порохов; дигли-
колевого, нитроглицерино-
вого, нитрогуанидинового
или пироксилинового
При ночной или специ-
альной стрельбе применя-
ются пламегасители, состоя-
щие из хлористого калия,
находящегося в кольце-
образных картузах
специальный
пучок
8
специальный
пучок
(пакет)
Дигликолевый пла-
стинчатый порох
СК
(О
со
2,470
0,070
(против о омед-
ните ль)
0,755
0,550
0,070
0,020 (п рети-
во омеднит ель)
0,110
0,110
0,180
DtgL Rg. Р.Л0,5-(1,9.15/4)
Digl. Rg, Р.'Ю,5-( 1,9.15/4)
V
Дигликолевый коль-
цеобразный порох
: Дигликолевый коль-
цеобразный порох
Ngl. BL Р.-12,5-(40.40.0,2) I Нитроглицериновый
! пластинчатый порох
Ngl. Bl. р.-12,5-(Ю.10.1,5),
Ngl. Bl. Р,-12,б-(Ю.10Л5)
Ngl* Bl. Р.-12,5-( 10.10,1,5)
Ngl. BL Р,-12f5-(ГОД0.1,5)
То же
Нитроглицериновый
пластинчатый порох
То же
То же
Вес пороха, кг
Устройство заряда
Пакет и
№ пучков
5
"I
0,280
0,070
(противо-
омедн ит ель)
О
0,430
0,065
(претиво-
омедкитель)
0,400
специальный
пучок
2,300
0,065
(против©-
омеднитель)
специальный
пучок
0,600
Марка пороха
NgL Bl. Р.-12,5-(10, 10. 1.5)
Нитроглицериновый '
пластинчатый порох
Ngl. BL Р.-12МЮ. 10. 1,5)
-- и
Ng]. BI. Р.-12,5-(4. 4. I)
Ngl. Rg. P.‘U,5-(2,4. 15/4)
NgL Rg. Р-Н,5-(2Л 15/4)
Н итрогл иц ер ин он ый
пластинчатый порох
I I , —__HIT
H итрогл ицериновый
пластинчатый порох
Н итрогл иц ер ино вы Й
кольцеобразный порох
Н итр or л и цер и новый
кольцеобразный порох
Устройство заряда
Пакет и ' „ _
№ пучков ! ^ес пороха, кг
II ri
0,010
(пакет)
0,700
2
0,200
3
0,190
0,290
1-Н---------h
5
0,400
0,510
<-v*
0,075
Марка пороха
Nz. Man* N* Р* (1,5* 1,5)
Digl. Bl. Р.-10,5-(10. Ю. 0,2)
Digl. Str. P.-G0-(175,15. 0,6)
Digl* Str* P.-G04 175.15, 0,6)
—1——F—-I —ы---—1-
Digl. Str. P.-a0-(l75.15. 0,6)
Digl, Str. РХИЦ175Д5. 0,6)
Digl. Str. P.-G0-(!75.15. 0,6)
№. Man. N. P. (1,5, 1,5),
Продолжение
Пироксилиновый по-
ристый порох
Дигликолевый пла-
стинчатый порох
Дигликолевый лен-
точный порох
To же
To же
To же
To же
специальный
пучок
специальный
пучок
3,760
0,970
Digl. R. P.-GO (280*3/1,2)
Digl- R, P*-G0 (280.3/1,2)
I Пироксилиновый no-
: pИСТЫЙ ПОрОХ1
Дигликолевый труб-
чатый порох
Та же
я
Продол жение
Устройство заряда
Пакет и
№ пучков
Вес пороха
кг
_________
0,010
4V
Марка пороха
—“ — — “——
Nz. Man. N, P. (1,5. 1,5)
(п акет)
0,700
Digl. Bl. Р.-10,5-(10. 10.0,2)
Пироксилиновый по-
ристый порох1
Дигликолевый пла-
i стинчатый порох
2
3
1
0,130
0,155
0.227
0,313
4—ь
0,460
Gu. Bl. P.-A0-(8. 8. 0,9)
„ —
(пакет)
2
V
0,010
0,700
0,155
0,155
0,230
OU. Bl. Р.-А0-(8. 8. 0,9)
I w
Н итрогуан иди новый
пластинчатый порох
Gu. Bl. P.'A0-(8, 8. 0,9) To же
Gu. Bl. P.-A0-(8. 8. 0,9) To же
Gu. Bt. P.-A0-(8. 8. 0,9)
To же
м__ .1
Nz. Man. N. Р. (1,5. 1,5)
Digl. Bl. P.-10,5-(10. 10. 0,2)
Nz. Bi. P. (12. 12. 2)
Nz. Bl. P. (12. 12. 2)
..—-----------1
Nz. Bl. P. (12. 12, 2)
To же
Пироксилиновый по-
ристый порох1
Дигликолевый пла-
стинчатый порох
Пироксилиновый пла-
стинчатый порох
-™-1 II I-
To же
To же
Устройство заряда
Пакет и
Ns п учков
Вес пороха
кг
Марка пороха
0,336
Nz. Bl. Р. (12. 12. 2)
Пироксилиновый пла-
стинчатый порох
I
0,519
Nz. Bl. Р. (12. 12. 2)
То же
0,050
Nz. Man. N. Р. (1,5. 1,5)
специальный
пучок
Пироксилиновый по-
ристый порох1
3,200
Nz. R. P. (280. 5, 9/1,3)
Пироксилиновый труб-
чатый порох
8
сп ециальный
пучок
0,850
Nz. R. P* (280. 5,9/1,3)
Пироксилиновый труб-
чатый порох
1 Порох марки Nz* Man* N. Р. (1,5* 1.5) применяется в качестве воспламенителя.
Примечание. Специальные пучки Ns 7 и и 8 из нитрогуанвдинового пороха не изготовляются.
Наименование выстрелов
150-ял/ выстрел с оско-
лочно-фугасной гранатой
обр. 19
15O--MJW выстрел с оско-
лочно-фугасной гранатой
обр. 19 стальной литой
150-льи выстр ел с бе-
тон об ойн ы м снаря дом
обр. 19
150-/t« выстрел с ды-
мовым снарядом обр. 19
окраска
fJ* Отмчиfftejtsffbte примата и Снаряжение
Снаряд
маркировка
снаряжение
Боевой заряд
в гильзе
в отдельной
укупорке
*
Темнозеленая
защитная
Темнозеленая
защитная
+
Темнозел ёная
защитная
Темноэеленая
защитная
14
Этикет
л уса:
15 cm Gr. 19
и данные о снаряжении
Тротил литой
без футляра
Тип детонатора
на дне
кор
пучки № 2—6
Этикет
В. F. Н. 18
и данные о бое-
вом заряде
Специальные
пучки № 7 и 8
14
Этикет на дне кор-
пуса:
15 cm Gr. 19 Stg.
и данные о снаряжении
10
Этикет на дне кор-
пуса:
15 cm Gr, 19 Be.
и данные о снаряжении
" -------I-I—
Nb.
Этикет на дне кор-
пуса:
15 cm Gr. 19 Nb,
и данные о снаряжении
Тротил литой
без футляра
Тротил прессо-
ванный флегма*
тизированный
в картонном фут-
ляре
Тротил прессо-
ванный в кар-
тонном футляре
Дымообраэую*
щее вещество
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению
у вершины головки—данные по окончательному снаряжению.
А
Mw 0.1b
То же
То же
То же
То же
Ь—1—
То же
J
Ч
Г\ Укупорка элементов выстрела
Вес, кг
Размеры, мм
W
Маркировка
на укупорке
I
i
।
Наименование укупорки
порожней
с элементами
выстрела
1, Плетенка с вкладышем под головную часть
на один снаряд ; 3,0
а) с осколочно-фугасной гранатой или с бето-
нобойным снарядом
б) с дымовым снарядом
2. Деревянный ящик на три гильзы с боевыми
зарядами (фиг, 183)
3, Деревянный ящик на 4 железных футляра
со специальными пучками №7 и 8 (фиг. 184)
4. Железная коробка со специальными пуч-
ками № 7 и 8
5. Деревянный ящик для,коробок с пламегаси-
телями
"к
1:
6. Коробка из оцинкованного железа или пласт-
массы на 20 шт. пламегасителей (фиг. 185)
10,0
7,5
1,5
0,5
46,5
42,0
31,5
27,0
4,8
систем:
Длина 756
Диаметр 215
Длина 620
Ширина 245
Высота 315
Длина 370
Ширина 275
Высота 380
Высота 220
Диаметр 165
Длина
Ширина
Высота
Высота 200
Диаметр 160
Снаряды могут применяться для стрельбы из следующих
б) 150-jHJf тяжелой гаубицы, установленной во вращающемся бронекуполе—$НТ.;
б) 150-мж длинной тяжелой полевой гаубицы обр* В— 1g. 8. F- Н* 13<
Нет
Ярлык (бирка) прикрец
ляется к корзинке:
s. F, Н. 18
и да иные о снаряжении
Kart* d/ s. F. Н, 18
SOftderkart 7 и, 8
d. a. F* Н. 18
Sender kart 7 u. 8 |
d. a. F. Н* 18 I
Kart, VorL d, s/F.+L 18
20 stack.
Kart* Vorl* d. s, F. H. 18
Боеприпасы к 150-лси пушке обр, 16
15 ст К. 10
ТА-4
___________А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование
выстрел ов
Снаряды
Вес сна-
ряда, кг
Длина сна-
ряда, jtfjr
Взрыватель
Гильза
150-лси выстрел с ос-
колочно-фугасной гра-
натой обр. 16 с колпаком
I || I-
15 cm Hbgr. 16
150 мм осколочно-фу-
гасная граната обр. 16
с колпаком (фиг. 186)
51,40
752
т
Hbgr, Z, 17/23* 6304-латун-
или г ная цель-
Hbgr Z. 17/23 umg,j нотянутая
или
Dopp, Z, 16 m. К*
или
Dopp,ZJ6 ft, F,
I Ч - Г-П~. L _
150“jwac выстрел с ос-
колочно-фугасной мо-
дернизированной грана-
той обр, 16 с колпаком .
15 cm, Hbgr, 16 umg,
150-JLtf ОСКОЛОЧНО’фу-
фугасная модернизиро-
ванная граната обр, 16
| с колпаком (фиг, 187)
Устройство заряда
На вооружении имеются три заряда: малый,
средний и большой.
Малый заряд состоит из пакета и специаль-
ного пучка № 1 (фиг- 188)
Средний заряд—из пакета и пучка № 2
51,40
Б. Боевой заряд
Пакет и
№ пучков
Пакет
Специачьг
ный пучок
1 В виде крупных зерен цилиндрической формы с каналом.
752
Вес пороха
ка
0,075
0,400
AZ. f, Hbgr,
или
Dopp. Z. S/60(Ms)
6304-St—
стальная
Цельнотя-
нутая ла-
тунирован
ная
Марка пороха
Spr> Scbw, Р, (0,3-1,5)
NgL R, Р,“9,5"(10. 10/4)
Средство
воспла-
менения
Ка пс ю ль-
на я втулка
С/12 п. А,
или
C/12 m A.St.
Дымный зер-
’ нистый порох
Нитроглицери-
новый Труб-
| чатый порох1
Г R, К^,5-(495. 6,5/3)Нитроглицерн-
новый труб-
чатый порох
Продолжение1
-I
*
Устройство заряда
№ пучков
Вес пороха,
кг
Марка пороха
Большой заряд —из пакета и пучков1 № 2
и 3 (фиг. 189).
Большой заря я является постоянным. Порох
помещается в картузах из искусственного'шелка;
2
11,400
Ngl. R. Р.-9Д(750. 10/4)
Нитроглице-
риновый труС-
чатый порох
картуз пакета изготовляется из кружка искусствен-
ного. шелка и кружка* нитроткани. Пакет всегда
располагается внизу и является воспламенителем
Большой заряд, хранится в * гильзе, герметизи-
рованной металлической* крышкой. Специальный
пучок № I хранится в картонном футляре
(фиг. 190). Средний № малый заряды изготовля-
ются при стрельбе.
3
1,200
NgL R. Р.-9,5-(750. 10/4)
В. Отличительные признаки и снаряжение
Наименование выстрелов*
I —«WWW I I I—
Снаряд
—----------r."
окраска маркировка*
_______
снаряжение
150-ЖЛ1 выстрел с осколочно-
фугасной гранатой: обр* 16
с колпаком
Темнозеленая
защити ая
Hbgr. 17/23
1
Этикет на дне
корпусам
15 cm Hbgn 16
и данные 6 сна-
ряжении
Тип взрыва-
теля
Тротил прес-
сованный в кар-
тонном футляре
Нитроглицери-
новый труб-
чатый порох
Боевой заряд
I I 1111 - I I ! ИМ
в гильзе
в отдельной
укупорке
Пакет и пучки
№ 2 и 3
(большой’заряд)
Этикет-
15 ст К- 16 и
данные о боевом ;
заряде
Пакет и специ-
альный пучок № 1
(малый заряд)
Продол ж е н и е
Снаряд
Боевой заряд
I ^ТТ-Ч 1 —*
Наименование выстрелов
окраска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
150-л#л< выстрел с осколочно-
фугасной модернизированной
Гранатой обр- 16 с колпаком
Темнозеленая
защитная и че-
тыре белых квад-
рата на корпусе
у стыка с колпаком
AZ. L Hbgr.
1
Этикет* на дне
корпуса
15 cm Hbgr*
16 umg*
и данные о сна-
ряжении
Тип взрыва-
теля
Тротил прес*
сованный в кар-
тонном футляре
То же
То же
Маркировка у ведущего
у вершины
пояска—данные по неокончательному снаряжению,
головки—данные по окончательному снаряжению
Г. Укупорка элементов выстрела
ЙЫ
|И Н|И1 ! I Ь||М»| I
W
Вес, кг
Наименование укупорки
_L ~Г
порожней
I с элемента-
ми выстрела
Размеры, мм
Маркировка на
укупорке
Плетенка из прутьев иа одпн снаряде деревян-
ной подставкой <L 15 cm К 16 (фиг* 191)
Плетенка из прутьев на одну гильзу с боль-
шим боевым зарядом (фиг* 192)
Ящик на четыре футляра со специальными пуч-
ками № 1 (фиг, 193)
3,0
3,0
13,0
—46,4
Высота 820
Диаметр 215
Высота 880
Диаметр 230
Длина 400
Ширина 400
Высота 520
Маркировка имеется
на ярлыках (бирках),
привязанных кплетеик
То же
Kasten* f. Sonder-
kart 1 d* 15 cm K* 16
боеприпасы к пу
15 cm К* 18
ке обр. 18
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
1 50-alw выстрел с осколочно-фу-
гасной гранатой обр. 18
150-лш выстрел с бетонобойным
снарядом обр. 19
Устройство заряда
1 --—----1-1---- .
На вооружении состоят три заря-
да из диглвдол евого или нитроглице-
ринового трубчатых порохов: ма-
лый средний, и большой. Порох по-
мещается в картузах из искусствен-
ного шелка.
Вес Длина
Снаряды
15 ст К. Gr. 18
150-лсм осколочно-
фугасная граната
обр. 18 (фиг. 194)
15cm. Gr. 19
rot. Be.
150-лш бетонобой-,
ный снаряд обр. 19
(фиг. 195)
I 0,075
Специаль- •
ный заряд I
№ 1 -9,000
Пучок
в гильзе
ТА-5
снаряда, снаряда,
яг мм
43,0
т—^^Т-II м Ы I II
43,50
Б. Боевой заряд
I
Заряды и Вес пороха,
Ха пучков . кг
695
-ч ,, им
591
Взрыватель
AZ 23 v (0,25)
ИЛИ
AZ 23 v (0,15)
или
Dopp. Z S/90
Bd, Z. f. 15 cm
Gr. 19, Be.
Гильза
6352—латун-
ная цельнотя-
Eiyra я
6352 St—
стальная цель-
нотянутая ла-
тунированная,
6352/57С же-
лезная сверт-
ная
Марка пороха
Nz. Man, N. Р. (1,5Л,5)
Digl. R,P.-Gl-(500*3,8/1,3)
0,075 Nz. Man. N. Р. (1,5.1,5)
13,000 Digl* R. Р.-О2-(745*7,5/3,4)
Средство
воспламе-
нения
Капсюль-
ная втулка
C/12 n, A.
или
C/12 n. A. St
__I - - --1 I » - I II-1-1 I 11,1,4 , M-
Пироксилиновый пох-
ристый порох1
Дигликолевый труб-
чатый порох
Пироксилиновый по-
ристый порох1
№
Дигликолевый труб-
чатый поиох
Продолжен и е
Устройство заряда
, Заряды и Вес пороха
№ пу чков «г
Марка пороха
Заряды из дигликолевого пороха
Малы й-заряд—специальный за-
ряд № 1 (фиг. 196)
Средний заряд состоит из пуч-
ка в гильзе и пучка № 2 (фиг. 197)
Большой заряд—из пучка в
гильзе и пучков № 2 и 3 (фиг, 198)
Заряды из нитроглицеринового
пороха:
Малым з а рядом явл я егся
специальный заряд № 1 (фиг, 199)
Средний заряд состоит из пуч-
ка № 2
Большой заряд—из пучка №2
и пучка № 3 (фиг, 200)
Штатным зарядом считается за-
ряд из дигликолевого пороха; заря-
ды из нитроглицеринового пороха
называются зарядами заменителями
Пучок
Пучок
Сп ециаль-
ный заряд
Хе 1
Пучок
№ 2
4,600
1,700
0,075
7,000
0,075
12,300
Пучок
№ 3
2,000
Digl. R. P.-G 2 (455. 7,5/3,4)
Г-1—“
Digl. R. Р.-G 2-(455. 7,5/3,4)
Nz. Man. N.P. (1,5- 1,5)
Ngl. R. P.-9,5-(195. 6,5/3)
Nz. Man. N. P. (1,5* h5)
Ngl. R. P.$,2-(960. 8,2/4)
Ngl. R. Р.-8,2-{960. 8,2/4)
1 Порох марки Na, Man. N. Р. (1,5* L5) применяется в качестве воспламенителя.
Дигликолевый труб-
чатый порох
Дигликолевый труб
чатый порох
Пироксилиновый по
ристый порох1
Н итроглицериновый
трубчатый порох
Пироксилиновый по
ристый порох 1
Нитроглицериновый
трубчатый порох
Нитроглицериновый
трубчатый порох
В. Отличительные признаки и снаряжение
Снаряд
Боевой заряд
Наименование выстрелов
I
окраска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
*
М
ч-»
150-лъи выстрел с осколочно-
фугасной гранатой обр. 18
150-льи выстрел с бетоно-
бойным снарядом обр. 19
Темнозеленая
защитная
14
R9
Этикет на дне
корпуса:
I 15 ст К- Gr* 18
и данные о ;
снаряжении
Темнозеленая
защитная. Над
ведущим пояском
красная коль-
цевая полоса
Маркировка у ведущего пояска—данные
у вершины головки — данные
Тротил литой
без футляра
Красный фос-
фор (дымовая
ша шка)
а) Пучок с Ди-: а) Специаль-
ный заряд № 1
с дигликолевым
порохом
б) Пучки № 2
и 3 с ди гл и Ко-
левым порохом
в) Специальны!
заряд № 1 с ни
гликолевым по-
рохом
б) Пучки №2 и 3
с нитроглицери-
новым порохом
Этикет на крышке:
15 ст К’ 18
и данные о бое-
вом заряде
порохом
Этикет на дне
корпуса:
15 cm Gr.
19 rot. Be,
и данные
о снаряжении
Эти ле ндиа мин-
ди нитрат и гек-
соген ф.чегмати-
зированный
(детонатор)
Заряд нахо-
дится в картон-
ном футляре
по неокончательному снаряжению,
по окончательному снаряжению.
То же
То же
Наименование укупорки
Г* Укупорка элементов выстрела
Вес, кг
порожней
I
1 " —- -
с элемен-
тами
выстрела
RMi il^4W4VWW
Размеры, мм
Маркировка на
укупорке
Плетенка с вкладышем под головную часть на
один снаряд (см* фиг. 57)
а) с оскол очно-фугасг* ой гранатой
б) с бетонобойным снарядом
Заряды из дигликолевого пороха
Деревянный ящик с арматурой на один пучок
в гильзе, на один специальный заряд № 1 в кар-
тонном футляре, на два пучка № 2 и 3 в картон-
ном футляре (фиг* 201)
Заряды из нитро глицеринового пороха
Деревянный ящик с арматурой на один спе-
циальный заряд № 1 в картонном футляре и на
два пучка № 2 и 3 в гильзе (фиг. 2d2)
3,0
46,5
46,0
60,0
I
52,0
Длина 755
Диаметр 215
Длина 1020
Ширина 500
Высота 220
Длина
Ширина —
В ыс ота —
Снаряды могут применяться для стрельбы из 150-^л< пушки обр. 39—15 СШ К, 39»
Маркировка на яр-
лыке (бирке), прикреп-
ленном к плетенке:
15 cm IC 18
и данные о снаря-
женин
Kart* d- 15 cm К. 18
на футлярах;
VorkarL 2 и, 3 d,
15 cm К- 18
и
So nd er kart* 1 d* 15 cm
K. 18
Kart* d* 15 cm, К 18
на футляре:
Sonderkart* I d.l5cm
K- 18* (Ersatzpulver)
+
Боеприпасы к 150-лл пушке обр. 39
15 ст К. 39
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
—If
Вес снаряда Длина
кг снаряда, мм
IIHIH
Взрыватель
Гильза
ТА-6
Средство
воспламе-
нения
150-леи выстрел с оско-
лочно-фугасной гранатой
! обр. 18
15 ст К* Gr* 18
150-лем осколочно-
фугасная граната
обр. 18 (фиг. 203)
43,00
695
AZ.23v(0,25)
I или
AZ- 23v(0jl5)
или
Dopp- Z. S/90 .
— — - - - - — — -
150-лш выстрел с осколоч-
но-фугасной гранатой
в 4,6 калибра
15 cm Sprgr. L/4,6 (Kz)
150-л<л* осколочно-
фугасная граната в 4,6
калибра с головным
взрывателем (фиг. 204)
45,00
683
Е. Kz* m. V
(0,12)
или
Dopp. Z, S/60
(Krupp)
6318 — латун-
ная цельно-
тянутая или
6318 St—сталь-
ная цельно-
тянутая ла-
.тунирован-
ная
Капсюль-
ная втулка
С/12 п. А.
или
C/12 n. A, St
150-леи выстрел с бетоно-
бойным снарядом обр. 19
J5 cm Gr. 19 rot. Be.
150-ле-и бетонобойный
снаряд обр. 19 (фиг, 205)
43,50
591
Bd. Z. f.
15 cm Gr. 19 Be
150-нл< выстрел с бро-
небойным снарядом
f50-лги выстрел с полу-
бронебойным снарядом
15 cm Pzgr.
150-лем бронебойный
снаряд (фиг. 206)
15ctn Hpzgr. (Halbpan-
zergranate)
150-шс полу броне-
бойный снаряд
(фиг. 207)
45,00
45,00
598
624
Bodenztindung
А* К- Zr. 1163
То же
Устройство заряда
На вооружении состоят три заря-
да из дигликолевого и нитроглици-
рипового Трубчатых порохов: малый,
средний и большой
Пороховые трубки связаны в
пучки и помещаются в картузах из
искусственного шел ка
Заряды иэ дигликолевого пороха
Малым зарядом является спе-
циальный заряд № 1 (фиг. 208)
Средний заряд состоит из
пучка в гильзе и пучка № 2 (фиг. 209)
Большой за ряд—из пучка в
гильзе и пучков № 2 и 3 (фиг, 210)
Пучок в гильзе закрывается кар-
тонным чехлом, надеваемым на гиль-
зу. Специальный заряд № 1 и пучки
№ 2 и 3 хранятся в футлярах из
прессованного картона.
Б. Баевой заряд
*
Вес
Заряды
и Хй пучков пороха, кг
Специаль- !
пый заряд
№ 1
Пучок
в гильзе
Пучок № 2
Пучок № 3
0.075
9,100
0,075
14,500
1,700
2,500
Марка пороха
Nz. Man. N. P. (1,5.1,5)
Digl. R. P^Gl -(500*3,8/1,3)
Digl. R. P.-G2-(745.7,5/3,4)
Dig]. R. P.-G2-(400.7,5/3,4)
Digl. R* P.-G2 (400*7,5/3f4)
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
Дигликолевый труб-
чатый порох
Дигликолевый труб-
чатый порох
Продолжение
Устройство заряда
Вес пороха
и противо-
3аряды
и № пучков омедннтеля
кг
Марка пороха
Все заряды изготовляются при
стрельбе
Заряды из нитроглицеринового по-
роха:
Мал ый заряд состоит из пучка
№ 1.
Средний заряд—из пучков
№ 1 м2 (фиг- 211).
Больше й заряд — из специаль-
ного заряда № 3 (фиг. 212)
Средний заряд, помешенный в
гильзе, герметизируется картонной
крышкой с промазкой стыка замаз-
кой красного цвета. Малый заряд
изготовляется при стрельбе из сред-
него заряда
Специальный заряд № 3 хранится
в футляре из прессованного картона
1 Пороха марок Nz. Man. N. Р. (1,
to
3
Пучок
№ 1
Пучок
№ 2
Специал ь-
ный заряд
№ 3
-о, too
— 6,250
-0,040
(п ротиво-
омедпитель)
NgL W. Р (%)
NgL R, Р.-8,5-(300. 5,2/2)
Нитроглицериновый
кубический порох1
Н итрог лицериповый
трубчатый порох
3?650
-0,100
F I
-15,150
0,080
(протиио-
омеднитсль)
-—а —гж Ti-i ч । 1 ——
Ngl. R, Р.-8,5-( 160. 5,2/2)
Ngl. W. Р. Ш
Ngl. R. Р. 8,5 (900. 9/4,2)
Н итрогл ице рин овый
трубчатый порох
= Нитроглицериновый
кубический порох1
Н итроглице рин оный
трубчатый порох
. 1.5) и Ngh W, Р* (*/в) применяются в качестве воспламенителей.
В. Отличительные признаки и снаряжение
W ^WPW#w№^—
Наименование выстрелов
Снаряд
Боевой заряд
окраска
маркировка 1
снаряжение
в гильзе
в отдельной
укупорке
150-л.« выстрел с оско-
лочно-фугасной гранатой
обр» 18
150-шс выстрел с осколочно-
фугасной гранатой в 4,6
Калибра
Темнозеленая
защитная
Темнозелепая
защитная
14
R9
I
Тротил литой
без футляра
Красный фос-
фор (дымовая
шашка)
пор
о х а
Основной пучок
(пучок в гильзе)
а) специаль-
ный заряд № 1
б) пучки №и 3
Этикет на дне
корпуса:
15 ст К. 18
и данные о сна-
ряжении
14
R9
Этикет на дне
корпуса:
15 cm, Sprgn
L/4,6(Kz) и данные!
I о снаряжении
и
То же
пороха (Крупповский заряд)
Пучки № I и 2
(средний заряд)
Этикет:
15 ст. К- 3Q
и данные о бое-
L вом заряде
Специальный
заряд № 3
То же
То же
I
Продолжение
Наименование выстрелов
150-льч выстрел с бетоно-
бойным снарядом обр, 19
151>лкч выстрел с бронебой-
ным снарядом
15()-лш выстрел с полубро-
небойиым снарядом
|W1
окраска
л
Темнозеленая
защитная. Над
ведущим пояском
красная коль-
цевая полоса
Темнозеленая
защитная
Темнозеленая
защитная
Вершина голов-
ной части — чер-
ная
Снаряд
rrrr^—ч-—1——
маркировка
86
Этикет на дне
корпуса:
15 cm, Gr, 19
rot* Be,
и данные о сна-
ряжении
Этикет на дне
корпуса:
15 cm Pzgr*
и данные о сна-
ряжении
Этикет на дне
корпуса:
15 cm Иpzgr,
и данные о сна-
ряжении
снаряжение
Этилендиамин-
динитрат и гек-
соген ф догмати-
зированный (де-
тонатор)*
Заряд нахо-
дится в алюминие-
вом футляре
" " I—гЧ—1—1—
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины го лов к изданные по окончательному снаряжению.
Боевой заряд
в гильэе
То же
То же
То же
в отдельной
укупорке
То же
То же
То же
Наименование укупорки
Л Укупорка зле ментов выстрела
Весг кг
ттг— »» । и 1 1
порожней
с элемен-
тами
выстрела
Размеры,
Маркировка
на укупорке
Плетенка с вкладышем под головную часть на
один снаряд, (см. фиг. 57)
а) с осколочно-фугасной гранатой
б) с бетонобойным снарядом
в) с бронебойным снарядом
Заряды из дигликолевого пороха
Деревянный ящик с арматурой на один заряд ;
в гильзе, на два пучка № 2 и 3 в картонных фут-
лярах и на один специальный заряд № 1 в картон-
ном футляре (см» фиг. 201)
Заряды из нитроглицеринового пороха
Деревянный я шик с арматурой на две гильзы
С п учка м и № 1 и 2
Заряды из нитроглицеринового пороха
Деревянный ящик с арматурой на два специаль-
ных заряда № 3 в картонных футлярах
3,0
24,0
Длина 755
Диаметр 215
46,5
46,0
48,0
53,0
77,0
Длина
Ширина
Высота
Длина
Ширина
Высота
Длина
Ширина
Высота
Маркировка на яр-
лыке (бирке), прикреп-
ленном к плетенке:
15 ст К» 39
и данные о снаряжении
Kart. Kast.
<L 15 ст К. 39
на- футлярах:
V or kart. 2 u. 3 d* 15 cm
K* 39 u, Sondcrkart» 1 d
15 cm К» 39
Htilsenkart (mittl. Ldg.)
d, 15 cm K* 39
Sonderkart, 3. (gr Ldg)*
d. J5 cm, К. 39-
Снаряды 15 cm К- Or* 18 и 15 cm Or, 19. rot* Be. могут применяться для стрельбы ИЗ 150-лл< пушки обр* 18—15 ст К-13
Боеприпасы к 150-шс пушке на мортирном лафете
15 ст К, in Mrs- Laf
TA-7
А* Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
Снаряды
Вес сна-
ряда, кг
Длина i
снаряда,
мм
м
^1 !
Взрыватель
! 150-выстрел с осколочио-
§ фугасной гранатой обр- 18
15 ст К, Gr. 18
150-лгл оско-
лочно-фугасная
граната обр. 18
(фиг. 213)
43,00
\Z. 23v(0r15)
или
AZ 23v (0,25)
или
Dopp Z S/90
' Средство I
воспламене-
ния ;
ГИ -U-"- — I . . -
I Капсюль-
ная втулка
15 cm Kartljl C/12 n- A.
Гильза
f, L/45
латунная
цельнотя-
нутая
или
C/12n. A.St.
2
3
4
5
150-лги выстрел с осколочно-
фугасной гранатой в 4,6 ка-
либра с колпаком
150-alw выстрел с осколочно-
фугасной гранатой в 4,5 ка-
либра с колпаком
150-л* м выстрел с бетон о-
бойиым снарядом обр. 19
150-леи выстрел с бронебой-
ным снарядом в 3,8 калибра
15 cm Sprgr. L/4,6 Kz
(т, Haube)
150-лш осколочно-фу-
гасная граната в 4,6 ка-
либра с колпаком
(фиг. 214) ______
15 cm Sprgr. L/4,5
Bd. Z (m. Haube)
I 50-.wj< осколочно-фу-
гасная граната в 4,5 ка-
либра с донным взрыва-
телем и колпаком
(фиг. 215) ___
15 cm. Gr, 19 rot. Be.
150-лш бетоиобойный
снаряд обр. 19 (фиг. 216)
Kz C/27 St
нли
Kz C/27Lm
или
М. DoppZ
S/90 St
' _ —
Ed. Z. C/38
(донный)
15 cmPz-Sprgr, L/3,8
(m, Haube)
150-л/л* бронебойный
снаряд в 3,8 калибра
(фиг. 217)
43,50 "г 591
45,30 553
I I I >- и f
Bd,Z.fiir,
15 cm
Gr. 19 Be.
4 III -i—i-м^^н-м^и I
Bd. Z. C/38
(донный)
Устройство заряда
£, боевой зйряд
Вес пороха,
кг
I
1 М 1 I I—W“W—-Н
Марка пороха
Боевой заряд постоянный помещается в кар-
тузе из искусственного шелка
Для жесткости на боковой поверхности за- •
ряда посредине закрепляются четыре малых
пучка пороха (фиг, 218)
Заряды изготовляются из порохов двух
марок и герметизируются в гильзе при помощи
железной крышки
ОД50
— 14,000
-->—-1-«г-1-ггН
0,150
Spr. Sciiw. Р. (0,3—0,15)
или
grobkflrnige Pulver
R. Р. C/32 (825. 8/3,5)
" 11 I I I I ГГ^ГГТ I II I I III
1 И I TH—H-MM
Дымный зернистый по-
рох1
или
Дымный крупнозерни-
стый порох 1
Трубчатый порох
Spr. Schw* Р. (0,3-0,15)
^14,150 j
или
grobkornige Pulver
Ri Р. C/38 (825 , 7,5/3)
Дымный зернистый по-
рох 1
или
Дымный крупнозерни-
стый порох1
Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя,
В, Отличительные признаки и снаряжение
Снаряд
4-*
Боевой заряд
Наименование выстрелов
---М I I -
150-.Wм выстрел с осколочно-
фугасной гранатой обр* 18
окраска
маркировка1
снаряжение
в гильзе
н отдельной
укупорке
Темнозеленая
защитная
I
14
R 9
Этикет на дне
корпуса:
15cm К.ОГ| 18
и данн ые о сна-
ряжении
Тротил литой
без футляра
Красный фос-
фор (дымовая
шашка)
Пакет
Этикет:
15 ст К*
т, Mrs. Laf.
и данные о
боевом заряде
Нет
П р о д о л\к е н и
Наименование выстрелов
окраска
Снаряд
маркировка 1
снаряжение
в гильзе
Боевой заряд
в отдельной
укупорке
*й-+
выстрел с осколочно-
фугасной гранатой н 4,6 ка-
либра с колпаком
Темноз еленая
защитная
150-лъи выстрел с осколоч- Темнозеленая
но-фугасной гранатой в 4,5 защитная
калибра с колпаком
150-лш выстрел с бето-
нобойным снарядом обр* 19
Темноэеленая
защитная, над
ведущим пояском
красная кольце-
вая полоса
Kz- С/27
Этикет на
корпуса:
15 cm Sprgr. L 4/6
Kz- (т. Haube)
и данные о сна-
ряжении
дне
Тип взрывате-
ля
Тротил прессо-
ванный в кар-
тонном футляре
То же
Нет
Этикет на дне
корпуса:
15 cm Sprgr,
L/4,5 Bd Z, (nr
Тротил пресса- .
ванный в кар- I
тонном футляре ।
То же
I
Нет
Haube)
и данные о сна
ряжении
86
Этикет на дне
корпуса:
15 cm Gr. 19
rot. Be.
и данные о сна-
, ряжении J
Этилендиамин-
ди нитрат и гексо-
ген флегматизи-
рованный (дето-
натор)
Заряд находит-
ся в картонном
футляре
То же
Нет
Продолжение
МЙ
I
Снаряд
11 1 ! Iiihi Ч г
Боевой заряд
Наименование выстрелов
15 0-лиг выстрел с бронебой
ным снарядом в 3,8 калибра
окраска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
Темнозеленая
защитная
h И ! М'РМ.^11
Маркировка у ведущего пояска — данные
у вершины головки — данные
Наименование укупорки
Тротил прессо-
ванный в картон-
ном футляре
То же
Нет
Этикет на дне
корпуса:
15 cm Pz-Sprgr.
L/3,8 m. Haube
и данные о сна-
ряжении
по
по
Г, Укупорка элементов выстрела
неокончательному снаряжению
окончательному снаряжению.
Вес, ке
порожней
Плетенка с вкладышем под головную часть на
один снаряд (см. фиг, 57)
а) с осколочно-фугасной гранатой в 4,6 калибра,
: или в 4,5 калибра и с бронебойным снарядом в 3,8
: калибра
► б) с осколочно-фугасной гранатой обр. 18 или с
бетон обойным снарядом обр, 19
Плетенка на один боевой заряд в гильзе
(см. фиг. 192)
с элементом
выстр ела
I—П"^I—ы—I——I—
I
— 48,0
— 46,0
-26,0
Размер, мм
Длина 755
Диаметр 215
Длина
Диаметр
Снаряды 15 cm KGr.18 и 15 cm Gr, 19 rot. Be. могут применяться для
л 15 cm Kan. (Е).
FWW-rt—|-|-М-1-м«МШ
Маркировка
Ярлыки (бирки) при-
вязываются к плетенке:
15 ст К-т. Mrs. Laf.
и данные о снаряжении
Ярлык (бирка) при-
вязывается к плетенке
стрельбы из пушек: 15 ст К- 18, 15 ст К 39
Боеприпасы к 21Кжи длинной мортире
1g. 21 cm Mrs.
А» Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
....................... J .fa! _! I I
ТА-8
Наименование выстрелов
“ • г-— —Р
211-.И.Ч выстрел с осколочно-фугас
ной гранатой обр. 18
211-лъч выстрел с осколочно-фугас-
ной гранатой обр, 18 стальной литой
Снаряды
Вес Длина
снаряда снаряда
кг
Взрыватель
Гильза
мм
V
w—_—_l b __________________-_.'T_'TI
Ср едство
воспламе-
. нения
21 cm Gr. 18
211 'мм осколочно-
фугасная граната
обр. 18 (фиг. 219)
113,0
972
1 AZ23umg^
’ (0,15)
или
AZ 23umg.m2 v
или
Dopp. Z. S/90
21 cm Gr. 18 Stg.
211-Tf/J осколочно-
фугасная граната
обр. 18 стальная
литая (фиг. 220)
21 cm Gr. 17
—--
. 113,0
875
То же
6305—латун-
ная цельнотя-
нутая иля
6305 St-сталь-
ная цельнотя-
нутая, латуни-
рованная
Капсюль-
ная втулка
С/12 и. А.
или
С/12 Л-A. St
211-лш выстрел с фугасной грана-
3 той обр, 17 211-лг-м фугасная
граната обр. 17
I (фиг. 221)
21 cm Gr. 17 umg.
211-mjw фугасная
модернизированная
граната обр. 17
(фиг. 222)
выстрел с фугасной модер-
низированной гранатой обр. 17
211-льч выстрел с бетонобойным
5 снарядом обр. 18
21 cm Gr. 18 Be,
211’AfAi бетонобой-
: ный снаряд обр. 18
: (фиг. 223)
120,0
120,0
121Л
803
806
928
kz. Bd. Z. Ю
или
kz. Bd. Z. 10*
Bd. Z. f. 21 cm
Устройство заряда
Б. заряд
______ ь I _
I Пакет и Вес пороха,
№ пучков
кг
Mapfta пороха
Заряд переменный; состоит из пакета № 1
и восьми разновесных пучков № 2 — 9, помещен-
ных в гильзу в порядке возрастания их номеров,
которые соответствуют номерам очередных зарядов
(фиг. 224)
Порох находится в круглых и полукруглых
картузах из искуственного шелка
К пакету № 1 пришит картуз с воспламени-
телем, При ночной стрельбе применяется пламе-
гаситель, состоящий из хлористого калия, в коль-
цеобразном картузе из искусственного шелка
Заряд в гильзе герметизируется картонной
крышкой, на стык которой со стенками гильзы
наносится замазка красного цвета.
0,050
Spr, Schw, Р-(0,3—1,5)
Дымный зернистый
порох1
пакет
1 2,600 1 Ngl.Rg. R-12,5.(3.25/5) H итроглицериновыЙ кольцеобразный порох
2 0,300 Ngl. Rg. R-12,5-(3. 25/5) To же
3 0,300 ! Ngl. Rg. R-12,5-(3.25/5)
4 : ——— 0,300 Ngl. Rg. R-12,5-(3.25/5) » »
5 0,400 1 Ngl. Rg. R-12,5’(3.25/5)
б 0,400 Ngl. Rg. R-l2,5-(3.25/5) )) »
7 0,600 Ngl.Rg. R-12,5-(3.25/5) »
8 0,300 Ngl. Rg. R-i2,5-(3.25/5)_
9 0,400 Ngl. Rg.R 12,5-(3.25/5)
1 Дымный порох применяется в качестве воспламенителя.
I
В. Отличительные признана и -снаряжение
MH
шл
Снаряд
Боевой заряд
I
Наименование выстрелов
ы
окр аска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
211'Льи выстрел с осколочно-
фугасной гранатой обр* 18
Темнозеле-
ная защитная
14
Этикет на дне корпуса:
21 cm Gr, 18
и данные о снаряже-
нии
21Ьльи выстрел с осколочно
фугасной гранатой обр. 18
стаэгьной литой
21 1-,чм выстрел с фугасной
гранатой обр, 17
Темнозеле-
ная защитная
Те мноэ еле-
вая защитная
Темнозеле
211-л*я выстрел с фугасной
модернизированной гранатой ч на я защитная
обр, 17
14
Stg,
Этикет на дне корпуса:
и данные о снаряже-
нии
Этикет на дне корпуса:
21 cm Gr, 17
и данные о снаряже-
нии
Этикет на дне корпуса;
21 cm Gr- 17 umg.
и данные о снаряже-
нии
Тротил ли-
той без фут-
ляра
To же
Тротил прес-
сованный в
картонном
футляре
To же
Пакет № 1 и пучки
№ 2—9
Этикеты:
a) 1g. 21 cm Mrs.
б) Ntfr 1 bis 7 Ladung
fiir SchQ^en”mit
21 cm Gr, 18
18 Stg, und 18 Be.
To же
I
Нет
Нет
To же
Нет
Прбдблжени ё
l ull I ipp
Снаряд
Боевой заряд
Наименование выстрелов
окраска
маркировка
снаряжение
в гильзе
в отдельной
укупорке
V*
211-itw выстрел с бетоно
бойным снарядом обр. 18
Тем ноле ле*
вая защитная
Маркировка у ведущего пояска — данные
у вершины головки — данные
Наименование укупорки
м
То же
Этикет на дне корпуса:
21 cm Gr, 18 Be.
и данные о снаряжении
по неокончательному снаряжению»
по окончательному снаряжению.
Г. Укупорка элементов выстрела
Вес, кг
порожней
с элемен-
тами
выстрела: ।
Размеры, ллг
То же
Нет
Маркировка
на укупорке
Плетенка с вкладышем под головную часть на
один снаряд (фиг. 225)
а) с осколочно-фугасной гранатой
б) с фугасной гранатой
в) с бетонобойным снарядом
Деревянный ящик на две гильзы с боевыми
зарядами (фиг. 226)
I
I
Герметизированный ящик на 100 шт. пламе-
гасителей в коробках (фиг. 227)
5,0-7,5
7,0
17,0
121,0
124,9
129,4
30,0
68,5
Длина 900—1200
Диаметр 270
Длина
Ширина
Высота
Длина
Диаметр
Ярлык (бирка) при-
крепляется к корзинке:
1g. 21 cm Mrs.
и данные о снаря-
жении
Htilsenkart. d.
Ig. 21 cm Mrs,
Kart, Vorl. d.
I Jg, 21 cm Mrs.
При стрельбе снарядами обр, 18 дальнобойной
пучков № 2—7, т. е. без пучков №8 и 9.
Снаряды обр. 18 могут применяться для стрельбы иэ 211-льн мортиры обр. 18—21 ctn Mrs, 18,
формы применяется полный боевой заряд, состоящий из пакета Мв
I
" I
Боеприпасы к ЙЙ-ло/ мортире обр- Ш
Г J
21 cm Mrs* 18
А* Краткая таблица комплектации выстрелов- (раздельного гильзового заряжания)
TA-S
Дл ина
Наименование выстрелов
21 Ьжм выстрел с осколочно-фугас-'
ной гранатой обр. 18
J 211 -мм выстрел с осколочно-фугас-
ной гранатой обр. 18 стальной литой
211-*мл< выстрел с бетонобойным:
снарядом обр. 18
Снаряды
21 cm Gr* 18
211*м*м осколочно-
фугасная граната
обр. 18 (фиг* 228)
а и
4
21 cm Gr. 18 Stg.
211-alm осколочно-
фугасная граната
Обр. 18 стальная
литая (фиг* 229)
3
21 cm Gr* 18 Be.,
21 I-alw бетонобой-
ный снаряд обр* 18
(фиг. 230)
Вес
снаряда, снаряда,
кг
113,0
LJ 111
121,4
мм
972
875
Взрыватель Гильза
AZ 23 umg.
(0,15)
или
AZ 23 umg- m
2v
или
Dopp. Z. S/90
6351—латун-
ная цельнотя-
нутая, или
6351 St—сталь-
ная цельнотя-
нутая латуни-
рованная
То же
I
I
Rd. Z.f* 21 cm
Средство
воспламе-
нения
Капсюль-
ная втулка
С/12 н. А.
или
С/12 п. А,
St
Устройство заряда
Заряд переменный; состоит из па-
кета № 1, разновесных пучков № 2—
5 и специального заряда № б
Порох помещается в круглых и
полукруглых картузах из белого
искусственного шелка
Пакет и разновесные пучки укла-
дываются в гильзу в порядке воз-
растания их померон, которые соот-
ветствуют номерам очередных заря-
дов (фиг, 231)
Пакет № 1 имеет противоомед-
нитель из свинцовой проволоки (за
исключением пакета с нлтрогуани-
ди новым порохом)
Герметизация заряда в гильзе
достигается путем закладки картон-
ной крышки 0 промазкой стыка за- '
мазкой красного цвета
Специальный заряд № 6 хранится
в футляре из прессованного Картона
(фиг. 232 и 233).
На вооружении состоят заряды
из нитроглицеринового, нитрогуа-
нидинового и дигликолевого порохов
p
co
3
Б. Боевой заряд
Пакет и
№ пучков :
Вес пороха,
кг
О т 050
пакет
1,000
1,620
2
3
4
5
(пакет)
0,620
0,740
1,590
2,210
0,050
1,000
1,430
0,080
(противо-
одееднитель)
Марка пороха
Nz. Man. N. Р< (1,5, 1,5)
Gu, Bl. Р*-А0-(4.4. 0,6)
Gu, Rg. P.-А-I P2 (1,S. 15/4)
Gu. Rg. P.-A1,2-(1 Д 15/4}
Gu.Rg, P.-A1,2-(1,8. 15/4)
Gu. Rg. P.-AL,2-(1,8. 15/4)
Gu. Rg. P.-A1,2-(1,8. 15/4)
ХЬЫаа|вв|а^ЫаШ1_К*^К*11Мн|±Ш^1|ЬЬт1-^1гр^^
Nz. Man. N. P. (1,5. 1,5)
Digl. Bl. P,HO,5/3,3. 0,8)
Ч-1
Digl. Rg. Р.-]0Л(1,9. 15/4)
Пироксилиновый по-
ристый порох1
Нитрогуанцдиновый
пластинчатый порох
Нитро гуани дин овы й
кольцеобразный порох
To же
To же
To же
! Ни hi
To же
» — . у
Пироксилиновый по-
ристый порох1
Дигликолевый пла-
стинчатый порох
Дигликолевый коль-
цеобразный порох
I
Устройство заряда
Пакет и
№ пучков
Вес пороха,
кг
0,530
3
0,710
4
1,490
2
2,140
0,100
спениаль-
ный заряд
15Р700
0,050
пакет
0,895
1,250
2
0,080
(п ротиво-
Марка пороха
DigLRg. Р-10Д( 1,9.15/4)
Дигликолевый коль-
цеобразный порох
Digl* Rg. Р-10,5-(1 Д15/4)
То же
DigL Rg* Р-10,5-(1Д15/4)
То же
Digl. Rg. Р^0Д( 1,9.15/4)
То же
И_М___ ~ ~ ^ИН . ...
Nz. Man. N. P. (1,5.1,5)
Digl. R. P.-Gl-(500. 5,6/3)
™->--.------------ ----------«--
Nz. Man. N. P. (1,5. 1,5) I
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
1 “*-4 । । । । । I м I
Пироксилиновый по-
ристый порох1
Ngl. BL Р.Л2Д(4, 4. 1)
Н пт роглицер иновы й
пластинчатый порох
NgL Rg* P-ИД(2,4Л5/4)
Нитроглицериновый
кольцеобразный порох
Устройство заряда
Пакет и
№ пучков
Вес пороха
Марка пороха
ФгГ"|
Продолжение
Ч-*1--------
2
0,500
Ngl. Rg. P.-l 1,5(2,4.15/4)
Нитроглицериновый
кольцеобразный порох
^-r
0,650
To же
4
1,380
Ngl. Rg* P.-llf5*(2,4J5/4)
To же
2,020
NgL Rg- P.-H,5-(2,4.15/4)
0,100
Nz, Man. N, P. (1,5-1,5)
специаль-
ный заряд
Пироксилиновый по-
ристый порох* 1
13,950
Ngl- R. P.-8,2-(360.6,5/3)
Нитроглицериновый
трубчатый порох
--1->-
1 Порох марки Nz. Man. N- Р. (1,5.1,5)
применяется в качестве воспламенителя -
Примечание. Специальный заряд № 6 из нитрогуанидинового пороха не изготовляется»
В. Отличительные признаки и снаряжение
Снаряд
Боевые заряды
Наименование выстрелов
окраска
* 21 выстрел с осколочно- Темнозеле-
фугасной гранатой обр. 18 на я защитная
маркировка
14
снаряжение
Тротил ли-
той без фут-
ляра
в гильзе
Пакет № I и пучки
Ка 2—5
в отдельной
укупорке
г
Спец и-
альный за-
ряд № б
Этикет на дне кор-
пуса:
21 cm Gr. 18
и данные о ^снаря-
жении
Этикет
21 cm Mrs. 18
f и данные о боевом
заряде
211-леи выстрел с осколочно-
фугасной гранатой обр. 18
стальной литой
Темпозеле-
ная защитная
То же
То же То же
Этикет на дне кор-
пуса:
21 cm Gr. 18 Stg.
и данные о снаря-
жении
Наименование выстрелов
211-АМ1 выстрел с бетонобой-
ным снарядом обр. 18
окраска
Снаряд
маркировка1
снаряжение
Продолжение
Боевые заряды
в гильзе *
в отдельной
укупорке
I
Темнозеле-
ная защитная
Тротил прес-
сованный
в картонном
футляре
То же
То же
ЗЕ
Этикет на дне корпуса:
21 cm Gr. 18 Be,
и данные о сна ряжении
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Вес, кг
Наименование выстрелов
1, Плетенка с вкладышем под головную часть
на один снаряд (см, фиг» 225)
’ а) с осколочно-фугасной гранатой
б) с бетонобойиым снарядом
2. Футляр из прессованного канона на одну
гильзу с пакетом № 1 и пучками Хе 2—5 (фиг. 234)
3. Футляр из прессованного картона на специаль-
ный заряд Хе 6 (фи^. 235)
порожней
7,5
с элемен-
тами
выстрела
121,0
129,4
22,2
20,9
Размеры, мм
Длина 1200
Диаметр 270
Длина 450
Диаметр 265
Длина 590
Диаметр 250
Маркировка на укупорке
Ярлык (бирка) привязы-
вается к корзинке:
21 cm Mrs. 18
и данные о снаряжении
21 cm Mrs. 18
Sor.derkart 6 cL 21 cm Mrs.
Снаряду обр. 18 могут применяться для стрельбы из 211-л«лг длинной мортиры—1g/21 cm Mrs.
Боеприпасы к 283-лл гаубице с длиной ствола в 12 калибров
28 cm Н. L/12
ТА-10
А. краткая таблица комплектации выстрелов (раздельного картузного заряжания)
Наименование выстрела
H-i— □_д_им^^мммиим ' *—
283-мм выстрел с осколочно-фугас-
ной гранатой в 3,5 калибра
Устройство заряда
Применяются два заряда:
постоянный А и переменный Б
Снаряд
Вес
снаряда,
кг
Длина
снаряда,
мм
Взрыватель
Гильза
Средство
воспламе-
нения
28 cm Sprgr - L/ЗД
т. Bd. Z,
283-,нл осколочно-
фугасная граната в 3,5
калибра с донным взры-
вателем (фиг. 236)
350
Б. Боевой заряд
Пакет и
Ха пучков
I II
пакет
1000
. Bd, Z. f
Sprgr, m, К
(t 28cmH.)
Нет
Вес пороха
кг
Марка пороха
0,100 '
4,700
Spn Schw- Р. (0,3—1,5)
или
grobkflrnige Pulver
W- Р- С/ОЛ (16.15-.3)
Ч"
0,700 W. Р. С/&,7 (15.15.3)
1,000
W. Р. С/0,7 (15Д5.3)
Дымный зернистый
порох или дымный
ЬфуПНфЭДпнистый порох1
Пластинчатый порот
То же
1-“
То же'
Продолжение
Устройство заряда
Пакет и
№ пучков
Вес пороха,
кг
Марка пороха
Переменный заряд В. Состоит из пакета
№ 1 и пятиразновесных пучков № 2—6* Все
элементы заряда находятся в картузах из ио
кусственного шелка. Пакет и пучки поме-
щаются в сетке в порядке возрастания их
номеров, т. е. внизу располагается пакет
№ 1 с воспламенителем
Для придания жесткости пучкам и всему
заряду каждый пучок прошит нитками в не*
скольких местах (фиг. 237)
Постоянный заряд А. Состоит из пакета
№ 7 и воспламенителя. Оба элемента заряда
помещаются в картузах из искусственного
шелка (фиг. 238)
Применяются два заряда А, которые отли-
чаются между собою марками порохов и ве-
сом
5
•— ~ - ----------------
1,200
1,300
1,300
W. Р, С/0,7 (15. 15.3)
W. Р. С/0,7 (15, 15.3)
W. Р. С/0,7 (15. 15.3)
Пластинчатый порох
То же
_ —
7
пакет
7
пакет
0,200
-16,900
0,200
17,300
1 Дымный порох применяется в качестве воспламенителя.
Spr. Schw, Р. (0,3—1,5)
или
grobkofnige Pulver
R. Р. C/12 (275 , 8,75/4)
Spr. Schw. Р. (0,3—1,5)
или
grobkOniige Pulver
R. Р- C/0,6 (275. 11,5/4,5)
Дымный зернистый
порох*
или
Дымный крупнозер-
нистый порох1
Трубчатый порох
Дымный зернистый
порох
или
Дымный крупнозер-
нистый порох 1
Трубчатый порох
В. Отличительные признака и снаряжение
Снаряд
Боевой заряд
* ш
Наименование выстрелов
2S3-ALW выстрел с оско-
лочно-фугасной гранатой
в 3,5 калибра
1 Маркировка у ведущего
у вершины
окраска
Темнозеленая защит- ;
ная
На цилиндрической
части корпуса белая
кольцевая полоса
поярка -^данные по
головки—данные по
нм
Наименование укупорки
маркировка
Этикет на дне корпуса:
।
снаряжение о гильзе в сетке и картузе
28 em Sprgr. L/3,5 hl BdZ
и данные о снаряжении,
Тротил
прессован-
ный Ъ кар-
тонном
футляре
неокончательному снаряжению,
окончательному снаряжению.
Г- Укупорка элементов выстрела
МИШ,
Вес, кг
порожней
с элементами
выстрела
Размеры
Пакет № 1 и пучки
№ 2—б (переменный
заряд В)
На верхнем
маркировка:
Пакет № 7
। янный заряд
пучке
L/I2
(посто-
А)
Маркировка
Снаряды без укупорки перевозятся в крытых
товарных вагонах
Футляр с обручами и обычной гильзовой
крышкой для двух переменных заряди в В (фиг. 239)
Гладкий футляр с крышкой на защелках для
двух постоянных зарядов Д (фиг. 240)
— 16,0
-22,0
37,0
56.5
Длина 700
Диаметр 230
Длина 650
Диаметр 290
Снаряд может применяться для стрельбы из 283мм< береговой гаубицы —28 cm K&t. Н,
2 HanptkarL В.
cL 28 cm HL/12
(Kartuschbtichse M.88B
2 Hauptkart, A*
d+ 28 cm H. L/12
(Kartuschbtichse M/84)
J
Бое припасы к 2зз-лъи береговой гаубице
28 ctn Kst* Н.
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наиме нова кие выстрела
Снаряд
Вес
снаряда,
кг
Дл ина
снаряда,
лш
Взрыватель Гильза
Средство ,
воспламе’
нсееия
283-юн выстрел с осколочно-фугас*
ной грана три в 3,5 калибра
28 cm Sprgr. L/3,5
т. Bd. Z
283-лм* осколочно-фу-
гасная граната в 3,5
калибра с донным
взрывателем (фигт 241)
350
1000
Bd. Z, t
Sprgr. m. К
28 cm t
Kst. Н.
латунная
цельнотяну-
тая
Капсюль-
ная втулка
С/12 л. А.
или
С/12-п Л.St
Б. Боевой заряд
Устройство заряда
Пакет и
№ пучков
Вес пороха,
кг
Марка пороха
-ЬН^!! I — I - 14 14 1^1^ 1
Заряд переменный, двух видов: ’
а) заряд из кольцеобразного пороха и
6) заряд из трубчатого пороха
Заряд из кольцеобразного пороха состоит
из пакета № 1 и пяти разновесных пучков
№ 2— б в картузах из искусственного шелка
пакет
2
3
0,080
8,900
1,300
1,100
+*
Spr. Schw. Р* (0,3—1,5)
Rg. R. (5.40/5)
. (5.40/5)
Дымный зернистый '
порох1
Кольцеобразный по-
рох
||^¥
Кольцеобразный порох
Jo же
Устройство заряда
Пакет и пучки помещаются в гильзе
в порядке возрастания их номеров, которые
соответствуют номерам очередных зарядов
(фиг- 242)
Гильза герметизируется картонной крыш-
кой с промазкой стыка замазкой красного
цвета
Заряд из трубчатого пороха состоит из
пакета № 1 и четырех разновесных пучков
№ 2—5 в картузах из искусственного шелка.
Пакет и пучки помещаются в гильзе в сле-
дующем порядке: пакет № 1 с воспламени-
телем на дне гильзы, все пучки стоя укла-
дываются на пакет № 1. Гильза герметизи-
руется крышкой с промазкой стыка замазкой
красного цвета (фиг. 243)
Специальный заряд Ха 6 в картузе из
искусственного шелка перевозится вне гиль-
зы (фиг. 244)
_ — . I
Продолжение \
Пакет и
№ пучков
Вес
пороха,
кг
Марка пороха
Кольцеобразный порох
1,500
Rg- R.(5. 40/5)
5 1,900 Rg. R. (5. 40/5) To же
6 2,300 1 i 1 i Rg. R. (5. 40/5) To же
Spr. Schw. P. (0,3—1,5)
пакет
4
0,200
6,300
или
grobktfrnige Pulver
R. P. C/12 (5* 4,5/2)
2
2,000
Дымный зернистый
порох1
иди
Дымный крупно-
зернистый порох 1
Трубчатый порох
To же <
R. P. C/12 (182.8,75/4)
+т*
3 1,500 R. P. C/12(182.8,75/4) 1 To же
1 4 1,800 R. P. C/12(182.8,75/4) To же 1
5 1 2,000 1 R. P. C/12(182. 8,75/4) To же
Продолжение
Устройство заряда
Пакет и
№ пучков
Вес пороха»
кг
Марка пороха
6
специаль-
ный заряд
0,200
20,800
Дымный порох применяется в качестве воспламенителя.
Наименование выстрела
283’ЛШ выстрел с осколочно-
фугасной гранатой в 3,5 ка-
либра
Spr. Schw* Р* (0,3—1,5)
или
grobkfirnige Pulver.
R. Р. C/12 (330Л0/4)
В. Отличительные признаки и снаряжение
окраска
Темнозеле-
ная защитная
На цилиндри-:
ческой части 1
корпуса белая
кольцевая по-
лоса
Снаряд
маркировка
Этикет на дне Корпуса:
28 cm Sprgr, L/3,5
tn. BdZ,
и данные о снаряже-
нии
II I I I
снаряжение
Тротил прес-
сованный в
картонном
футляре
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению*
Дымный зернистый
порох 1
или
Дымный крупно-
зернистый порох1
Трубчатый порох
Боевой заряд
Г^Т— |
в отдель-
ной уку-
порке
в гильзе
* Пак^т № I и пучки
№ 2—6
Этикет:
23 ст К st* Haubitze
или
Пакет* № 1 и пучки
Кэ 2—5
Этикет:
28 cm Kst, Haubitze
и данные о боевом
заряде
Нет
Специаль-
ный заряд
№ б
Наименование укупорки
Г. Укупорка элементов выстрела
Вес, кг
порожней
I 1
с элемен-
тами
выстрела
Размеры
Маркировка на
укупорке
Снаряды без укупорки перевозятся н крытых
товарных вагонах
Футляр на один боевой заряд в гильзе. При- ।
меняется для обоих видов зарядов (фиг, 245)
Герметизированный ящик на три специальных
заряда Кэ 6 из трубчатого пороха маркий. Р.С/12
(330. 10=/4)
-32,0
-55,0
-96,0
Длина 400
Диаметр 325
Длина
Ширина
Высота
Hul&etikart. d. 28 cm.
Kst. H.
Sonderkart 6
d, 28 cm Kst, H.
Снаряд может применяться для стрельбы из 283-.яя гаубицы с длиною ствола в 12 калибров — 28 cm H.L/12,
6- БОЕПРИПАСЫ ЖЕЛЕЗНОДОРОЖНОЙ АРТИЛЛЕРИИ
Боеприпасы к 150-лш железнодорожной пушке
15 ст. Кап. (Е)
ЖА-1
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
150’Лш выстрел с оско-
лочно-фугасной гранатой
обр. 18
Сн аряды
15 cm К- Gr, 18
15О-лл< осколочно-фу-
гасная граната обр. 18
(фиг* 246)
15 cm Gr. 18 rot Be,
150-jwm бетонобойный
150-alm выстрел с бето-
нобойным снаряда! обр. 19 снарядобр. 19 (фи п 247)
Вес
снаряда,
кг
43,0
Длина
снаряда,
ля
695
501
Взрыватель Гильза
AZ 23 V (0,25)
или
AZ 23 V (0,15)
или
Dopp. Z* S/90
Bd. Z. fiir 15 cm
Gr. 19 Be.
V
6352—л ату н и а я
цельнотянутая
6352 St—сталь-
ная цельнотяну-
= тая, латуниро-
ванная
Средство
воспламе-
нения '
капсюль-
ная втулка
С/12 п. А.
или
С/12 п. A- St
Устройство заряда
На вооружении состоят тон заряда: малый, ,
средний и большой
Малый заряд состоит иэ пакета и спе-
циального пучка № 1
Средний заряд—из пакета и пучка № 2
Большой заряд—из пакета и пучков № 2
и 3 (фиг, 248)- Порох помещается в картузах
из искусственного шелка
Большой заряд помещается в гильзе, герме-
тизированной картонным чехлом, надеваемым
на гильзу
Специальный пучок № 1 хранится в фут-
ляре из прессованного картона и вставляется
в гильзу только перед стрельбой малым за-
.рядом (фиг. 249)
Малый заряд изготавливается при стрельбе.
Средний за го та вливается при стрельбе
из большого заряда
1Р—>
Б. ffoeeofl заряд
Мй
Пакет и №
пучков
Вес по-
роха, кг
+*
Пакет
0,100
0,400
Марка пороха
Nz. Man. N- Р. (1,5.1,5)
Ngl. R. Р.-9,5-(ЮЛ0/4)
-ц~- -
Пироксилиновый по-
ристый пороX 1
Нитроглицериновый
трубчатый порох
Специаль-
ный пучок
№ 1
Пучок № 2
Пучок Ла 3
7,200
11,800
1,600
Ngl. R. Р.-9,5-(495.б,5/3)
Ngl. R. P.-9,5-(750.10/4)
Ngl. R. P.-9,5-(750.10/4)
-
* Порох марки №. Man- N. Р. (1>5Л,5) применяется в качестве воспламенителя.
В. Отличительные признак у и снаряжение
Снаряд
Ш1М
Наименование выстрелов
окраска
маркировка
Нитроглицериновый
трубчатый порох
Нитроглицериновый
трубчатый порох
Нитроглицериновый
трубчатый порох
и
150-ал выстрел с осколочно-фу-
гасной гранатой обр, 18
Темнозеленая
защитная
14
в гильзе
Пакет № 1
пучки № 2 и 3
футляра. Большой заряд
снаряжение
Тротил л ИТОН
без
Боевой заряд
в отдельной
укупорке
Специальный
.пучок № 1
Снаряд
Наименование выстрелов
окраска
маркировка* 1
снаряжение
в гильзе
Боевой заряд
в отдельной
укупорке
Этикет на дне
корпуса:
15 ст К* Or. 18
и данные о снаря-
жении
Красный фосфор Этикет:
(дымовая шащ- 15 ст К- (Е)
ка) > и данные о бое-
вом заряде
150-лл< выстрел с бетонобойным
снарядом обр. Ц
Темнозеленая
защитная. Над
ведущим пояс-
ком красная
кольцевая по-
лоса
86
Этикет на дне
корпуса:
15cm Gr-18 rot Be.
и данные о снаря-
жении
- Этилендиамин-
динитрат и гек-
соген флегмати-
зм ро ванный (де-
тонатор)
Заряд находит-
ся в картонном
I футляре
То же
То же
-- и^м-и--1-- »
1 Маркировка у ведущего пояска—данные по неокоичательномуснаряжению,
у вершины головки—данные по окончательному снаряжению*
Наименование укупорки
Г> Укупорка элементы выстрела
Вес, кг
порожней
с элементами
выстрела
Размеры
мм
Маркировка гй укупорке
н
Плетенка с вкладышем под головную часть
на один снаряд (фиг* 57)
а) с осколочно-фугасной гранатой обр. 48
^б) с бетон обойным снарядом обр. 19
755
Ярлык (бирка) привязывается к
корзинке
15 cm Кап- (Е)
и данные о снаряжении
d -р
Наименование укупорки
Ящик из многослойной фанеры с арматурой
для перевозки: одного большого заряда, поме-
щенного & гильзе с картонным чехлом, и одного
специального пучка Sla 1 в картонном футляре
(фиг, 250)
Наименование выстрела
172-мм выстрел с оско-
лочно-фугасной гранатой
в 4,7 калибра с колпаком
П р о д о л ж е и и е
Вес, кз
порожней
с элементами
выстрела .
—I--—
Размеры,
гчм
Длина
Ширина
Высота
60,0
Бое при пасы ц 172-лгк железнодорожной лутце
17 ст Кал, (Е)
А. Краткая таблица комплектации выстрела
Снаряд
ш
17 cm Sprgr, L/4,7 Kt-
(пь Haube)
172'jwj« осколочно-фугас-
ная граната в 4,7 калибра
с колпаком (фиг, 251)
Маркировка на укупорке
И I I I I I МИ-.И I
Hulsenkart. d- 15 cm Кап* (Е)
Sonderkart. I d. 15 cm К* (E)
Kart. Haute der 15 cm К. (E)
' ЖА-2
Вес сна-
ряда, кг
+
Длина
снаряда,
мм
Взрыватель
Гильза
Средство вос-
пламенения
800
Е, Kzdr. t Sprgr.
(m. Haube)
или
M. Dopp.Z* S/90
С/95—латун-
ная цельнотя-
нутая
Капсюльная
втулка
. С/12 П.А.
или
C/12 n.A.St
Устройство заряда
Б. Боевой заряд
Заряд постоянный, в картузе иэ искусственного шелка,
помещается в гильзе, герметизированной металлической
крышкой
Для жесткости на боковой поверхности заряда за-
крепляются четыре малых пучка с трубчатым порохом
(фиг. 252)
На вооружении состоят заряды:
а) из пороха старого изготовления
Вес пороха,
кг
!
'^1 —LJ-и-
I
Марка пороха
б) из пороха нового изготовления двух марок
0,200
~ 23,000
™
0,200
— 22,600
или
— 20,500
1 Дымный порох применяется в качестве воспламенителя.
Наименование
выстрела
окраска
Spr. Schw. Р. (0,3—t,5)
R. Р. C/32 (1040Л 0/4,8)
grobktfrnige Pulver
R. Р. С/12 (1040Л2/5)
н-р-с/12(1г10/4)
В, Отличительные признаки и снаряжение
маркировка
Снаряд
снаряжение
Дымный зернистый
порох1
Трубчатый порох
Дымный крупнозерни-
стый порох1
Трубчатый порох
То же
Боевой заряд
в отдельной
। укупорке
172-льи выстрел с о8-
колочно-фугасной гра-
натой в 4,7 калибра
с колпаком
Темнозе-
леная за-
щитная
Е. Kzdr* f. Sprgr,
Этикет на дне корпуса: 17 ст
Sprgr. L/4,7 Kz- (т. Haube)
и данные о снаряжении
Тип взрывателя под колпаком
Тротил прессованный в кар*
тонном футляре
в гильзе
^ГГТ" —
Пакет
в картузе
Нет
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению-
Г. Укупорка элементов выстрела
Вес, кг
Наименование укупорки
Снаряды без укупорки перевозятся в крытом товарном
вагоне
Футляр на один заряд в гильзе
порожней
с элементами
выстрела
Размеры, мм
Маркировка
* 66,0
Боеприпасы к 203-лги железнодорожной пушке
20 cm К- (Е)
Длина 1 120
Диаметр 225
Л. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
V
Наименование выстрелов
203-лл/ выстрел с оско-
лочно-фугасной гранатой в
4,7 калибра с колпаком
203-л/л выстрел с оско-
лочно-фугасной гранатой в
*4,7 калибра с колпаком
Снаряды
Вес
снаряда.
Длина
снаряда,
рыватель
Ги л ьза
*
Hdlsenkart- dt
17 cm Kan. (E)
ЖА-З
Средство
воспламенения
20,3 cm Sprgr. L/4,7 Kz
(пъ Haube)
203-^я осколочно-фугас-
ная граната в 4,7 калиб-
ра с головным взрывате-
лем и колпаком (фиг, 253)
122.0
953
Kz. C/27 St
или
Кк- C/27 Lm
или
М. Dopp. Z.
С/34—ла<
тунлая
цельнотя-
нутая
Капсюльная
вту л ка
С/12 п. А.
или
C/12 n.A.St
20,3 cm Sprgr. L/4,7 Bd.Z.
(nt Haube)
203-ял оскол очно-фугас-
ная граната в 4,7 калиб-
ра с донным взрывате-
лем и колпаком (фиг, 254)
122,0
Bd. Z. С/38
Устройство заряда
*TW
Б* Боевой заряд
Вес
пороха,
кг
Марка пороха
Заряд переменный; состоит из пакета и отдельного ,
пучка в картузах из искусственного шелка* Пакет
помещается в гильзе, герметизированной металличе-
ской крышкой (фиг, 255)
Пакет имеет два воспламенителя в картузах (ниж-
ний и верхний) и состоит из центральной трубки,
по которой передается воспламенение отделыю.чу
пучку, и из внутреннего и наружного пучков. Первый
помещается в дополнительном .картузе
0,180
28,000
0,160
Spr. Schw, Р. (0,
835
805 '
Дымный зернистый порох1
Трубчатый порох
I
Отдельный пучок помещается в футляре,
герметизированном металлической крышкой (фиг. 256)
Отдельный пучок состоит из центральной трубки,
внутреннего и наружного пучков и воспламенителя.
Он связан шпага том и на дне его находится круг-
лая металлическая сетка для приданий жесткости
пучку, не затрудняя при этом проникания луча огня
из пакета в пучок
R. Р. С/32 (809.38/30)
Центральная трубка
Spr. Schw. Р. (0,3—1,5)
Трубчатый порох
Дымный зернистый порох
зК
(У
0,200
10,500
5,400
1 Дымный порох применяется в качестве воспламенителя*
Spr. Schw. Р. (0,3—1,5)
R. Р. С/32 (860.12/5)
(внутренний пучок)
R, Р. С/32 (860.92/84)
(центральная трубка)
R; Р. С/32 (870 Л 2/5)
(наружный пучок)
Дымный зернистый порох1
Трубчатый порох
Трубчатый порох
Трубчатый порох
В. О/пличаяильныг лразнййы и снаряжение
н
Наименование выстрелов
I
Снаряд
1 ' иНи Р I I il
203-л/л< выстрел с осколоч
но-фуга свой гранатой в 4,7 ка
либра с колпаком
окрас ка
Темпозе-
леная за-
щитная
маркировка
Ми 1—г«—
Kz. C/27
I' Ы ,
Этикет на дне гильзы:
20,3 cm Sprgr. L/4,7Kz
(т* Haube)
и данные о снаряжении
сна ряжение
Тип взрывателя
Тротил прессо-
ванный в кар-
-тонном футляре
Боевой заряд
в гильзе
Пакет
Этикет:
20 ст К.(Е) ,
и данные о
боевом заряде
в Qi’дельной
укупорке
Отдельный
пучок
Этикет:
20 ст К.(Е)
А
203-л/.и выстрел с осколоч-
но-фугасной гранатой в
4,7 калибра с колпаком
Темнозе*
леная за
щитна я
Этикет на дне гильзы :
20,3 cm Sprgr. L/4,7 т* Bdz
(т. Haube)
и дэшГые о снаряжении
Тротил пресс о- >
ванный в кар- !
тонном футляре
' -----11_ 1 г
Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки*—данные по окончательному снаряжению.
Г, Укупорка элементов выстрела
Вес, кг
Наим<еЕ1ование укупорки
- -1. -1—I-1- » Я № Ч I
Плетенка с вкладышем на один снаряд
порожней
с элемента-
ми выстрела
128.0
Размеры,
мм
Маркировка
Длина 1 100
Диаметр 280
Ярлыки (бирки) при-
вязы ваются к корзинке:
Ящик на один пакет в гильзе и отдельный пучок
в футляре
Длина
Ширин а
Высота
и данные о снаряжении
Нй henkart и.
Vorkart. d. 20 cm К* (Е)
^Боеприпасы к железнодорожной пушке «Теодор»
Th. Кап. (В)
Ж А-4
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Вес
Наименование выстрелов
Сна ряды
Длина
снаряда, снаряда,
мм
Взрыватель
Гильза
кг
Средство
воспламе-
нения
F-4
238-льй выстрел с осколоч-
но-фугасной гранатой в 4,2 ка-
либра с колпаком
238-л At выстрел с осколоч-
но-фугасной модернизиро-
ванной гранатой в 4,2 ка-
либра с колпаком
2,4 cm Sprgr. L/4,2 m.
Bd. Z. u. Kz.(m. Haube)
238-лг.ч осколочно-фу-
гасная граната в4,2ка- h
либра с головным и
донным взрывателями
и с колпаком (фиг. 257)
148,5
987
Гоповной:
Е. Kzdr. k Sprgr.
(nt Haube)
. или
i Dopp. Zt 16 n. F
Донный:
Bd. Z. f. Sprgr.
m. K°*
Тунная
цельнотя
нутая
Капсюльная
втулка
С/12 п. А.
или
2,4 cm. Sprgr. L/4P2 m.
Bd. Z. u. Kz. (m. Haube)
umg.
238-мм осколочно-фу-
гасная граната модер-
низированная в 4,2 ка-
либра с головным и
донным взрывателями
и с колпаком (фиг. 258)
987
Головной:
С/27 Lm.
С/27 St
С/27 Ms.
Kz-
или
Kz.
или
Kz.
или
M.Dopp. Z, S/60 St
Дойный
Bd. Z.
238-alh осколочно-фу
238-лш выстрел с осколоч-
но-фугасной гранатой в 4,1 ка- гасная граната в 4,1 ка-
либра либра с донным взры-
вате л ем (фиг, 259)"
151,0
977
Bd. Z. L Sprgr.
m. K°*
Устройство заряда
Заряд переменный; состоит из пакета и
отдельного пучка
Пакет в картузе из искусственного шелка
помещается в гильзе, герметизированной ме-
таллической крышкой
Для жесткости па боковой поверхности
пакета закрепляются восемь малых пучков
трубчатого пороха в два ряда по длине па-
кета, Пакет имеет воспламенитель в картузе!
(фиг, 260)
Отдельный пучок в картузе из искусствен-
ного шелка перевозится в герметизированном
футляре (фиг. 261), На вооружении состоят
заряды из пороха нового и старого из го-
товления
В. Левой заряд
Пакет и пучок
Пакет
нового
изготовления
старого из готов
ления
Отдельный пучок:
нового изготов-
ления
старого изготов-
ления
1 Дымный порох применяется в качестве воспламенителя.
Наименование выстрелов
238-выстрел с оско-
лочно-фугасной гранатой
в 4,2 калибра с колпаком
Вес пороха,
кг
Марка пороха
ы
0,200 Spr. Schw, Р. (0,3.—1,5) ;
37,600 R, Р. С/32(1040Л2/6,6)
Дымный зернистый
порох1
Трубчатый порох
0,200
34.500
grobkOrntge Pulver,
R, Р. C/12 (346.12/5)
Дымный крупно-
зернистый порох1
Трубчатый порох
6,900 R. Р. С/32 (346.12/6,6)
7,500 К Р. С/12 (346.12/5)
В< Отличительные признаки и снаряжение
Снаряд
А
м
окра ска
маркировка 1
снаряжение
т+
Трубчатый порох
Трубчатый порох
Боевой заряд
в гильзе
Темнозеле-
леная защит
Н1Я
Е. Kzdr Sprgr.
Этикет на дне корпуса:
24 cm Sprgr, L/4,2 т.
Bdz u. Rz (m. Haube)
и данные о снаряжении ,
1 ! h-
Тип взрывателя
Тротил прессованный
в кадтоннем футляре ,
Пакет
I в отдельной
укупорке
— .. —Г"м „
1 Отдельный ।
пакет
Этикет:
Th. Kan. (Е)
и данные о
боевом заряде
i Этикет:
Vorkart. d.
Th. Кап. (И):
П родолжение
Снаряд
Боевой заряд
Наименование выстрелов
окраска
маркировка
снаряжение
--1—----г*—
в гильзе
в отдельной
укупорке
238-лл< выстрел с оско-
лочно-фугасной модернизи-
рованной гранатой й“4,2 ка-
либра с колпаком
238-лсч выстрел с оско-
лочно-фугасной гранатой
в 4,1 калибра3
Темнозеле-
ная защитная.
Четыре белых
квадрата на
корпусе у
стыка с кол-
паком
Темнозеле-
леная защит-
ная
Кг. С/27
I
Этикет на дне корпуса
24 cm Sprgr. L/4f2 т
Bd. Z. п. Кг-
(т. Haitbe) utng.
и данные о снаря-
жении
Тип взрывателя
Тротил прессованный
в картонном футляре
Н-1
Тротил пресс она н-
ный в картонном фут-
ляре
То же
То же
То же
То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
3 Снаряд имеет очень малую по высоте за поясковую часть и отличающиеся по форме от предыдущих двух снарядов
ведущие пояски, а именно верхний—цилиндрической формы, нижний—с буртиком.
Наименование укупорки
I ыь
Г, Укупорка элементов выстрела
. ' 1
Вес, кг
порожней
с элемента-
ми выстрела !
Размеры
мм
Маркировка
на укупорке
1 । ----------------------
Хна ряды без укупорки перевозятся в крытом товарном
вагоне
Футляр для гильзы с пакетом
Футляр из прессованного картона для перевозки отдель-
ного пучка
Герметизированный ящик на 6 отдельных пучков без
футляров
5,0
17,0
- 100,5
- 12,0
~ 60,0
_ Длина
Диаметр
Длина
Диаметр
Длина
Ширина
Высота
Hiilsenkart*
!d* Th, Кап. (E)
Vorkart. d*Tht Kan*
Vorkart* d, Th* Цап.
ЖА-5
Боеприпасы к 238-лси железнодорожной пушке «Теодор-Бруно»
Th* Br.Kan.'(E)
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов
238-мм выстрел с осколочно-
фугасной гранатой в 4,5 ка-
либра с колпаком
Снаряды
Вес
снаряда t
кг
Длина ;
снаряда, Взрыватель
мм
Гильза
Средство
воспламе-
нения
!! I ЬИ I ——
24 cm Sprgr. L/4,5 т,
Bd* Z* (гп* Haube)
238-льи осколочно-фу-
гасная граната в 4,5 ка-
либра с донным взры-
вателем и колпаком
(фиг* 262)
151,0 :
1085
Bd. Z, f * Sprgr*1 Th. Вс Кап* (Е) Капсюль^
tn- К0* !ная втулка
при детонаторе Латунная С/12 п* А,
” " ‘ цельнотянутая
gr* Zdldg*
С/98 о. V*
или
С/12 п. A* St
Наименование выстрелов
Сна ряды
Длина
1 снаряда, снаряда
кг
Вес
Взрыватель
мм
Продолжений
Гильза
Средство
в осп ламе- ,
нения
—-d
238-л/л< выстрел с осколочно-
фугасной модернизированной
гранатой в 4,2 калибра с кол-
паком
Устройство заряда
24 cm Sprgr. L/4,2 т.
Bd, Z. и Кг* (m* Haube)
umg.
23Э-3/Л осколочно-фу-
гасная модернизиро-
ванная граната в4,2ка-
либра с донным и го
л овны м взрывателями
и колпаком (фиг. 263)
148.5
S, Bveeoft заряд
1 Вес пороха,
«г
995
Головной:
Кг, С/27
или
Кг. С/27
или
St
Ms
или
М. Dopp* Z.
S/90 St*
Донный:
Bd, Z* C/38
при детонаторе
gr* Zdldg.
C/98 о, V.
Марка пороха
Заряд постоянный, в картузе из исскуствен*
ного шелка помещается в герметизированной
укупорке:
На вооружении состоят заряды из пороха
нового изготовления и старого изготовления
(фиг. 264 и 265)
Нового
ИЗГОТОВЛЁ’
НИЯ
Старого
изготовле-
ния
-1 Дымный порох применяется в качестве воспламенителя.
0,200
31,0
0,200
Spr. Schw* Р* (0,3-1,5)
R. Р. С/32 (1100*7,5/3,3)
Spr. Schw, Р. (0,3—4,5)
R, Р* С/12 (550*8,75/4)
Дымный зернистый
порох1
Трубчатый порох
Дымный зернистый
порох1
Трубчатый порох
Наименование выстрелов
V
окраска
Отличительные признаки и снаряжение
Снаряд
1-^птг 4
Боевой заряд
Ц I I
I
маркировка
снаряжение
в гильзе
в отдельной
укупорке
238-л<л< выстрел с оско-
лочно-фугасной гранатой
в 4,5 калибра колпаком
Темнозеле-
ная защит-
ная
Этикет на дне корпуса:
2,4 cm Sprgr. L/4,5 т.
и данные о снаряжении
Тротил прессованный
в картонном футляре
I fa
Нет
Два п акета
нового изго-
товления или
один пакет
старого изго-
товления
238-л<и вы стр ел
л очно-фугасной
зированной гранатой
4,2 калибра с колпаком
с оско-
лиодерни-
в
Темнозеле-
ная защитная
Четыре белых
квадрата на
корпусе у сты-
ка с колпаком
Этикет на дне корпуса:
24cm Sprgr L/4,2 m. Bd;
Z. it Kz (mit Haube)
и данные о снаряжении
Тротил прессованный
в картонном футляре
Нет
То же
1 Маркировка у ведущего пояска—данные
у вершины головки—^данные
по неокончательному снаряжению,
по окончательному снаряжению.
Укупорка элементов выстрела
Вес, кг
Наименование укупорки
||И^",И 1 1— -—Л и
Снаряды без укупорки перевозятся в крытом товар*
ном вагоне
ГерметизиронанЕгый ящик на два боевых заряда но-
вого изготовления
Герметизированный футляр на один боевой заряд
старого изготовления
с элемента-
пор ей |ми выстрела
— -Mill » И I
Размеры
мм
^11
34,3
94,6
Длина
Ширина
Высота
Длина
Д измен»
Маркировка на
укупорке
Kart. Th* Br. Kan. (E)
Kart. Th. Br* Kan:(E)
2
L
'.I
Боеприпасы к 283-ял< длинной и тяжелой железнодорожной пушке «Бруно»
1g* и* s. Br, Kan, <Е)
А. Крялшхя таблица комплектации выстрелов (раздельного гилъзомгео заряжания}
Наименование
выстрелов
Снаряды
Длина
Вес
снаряда h снаряда,
кг
мм
Взрыватель
Гильза
ЖА-6
Средство
воспламене-
ния
283-;и.и выстрел с ос-
колочно-фугасной мо-
дер низирозаиной гра-
натой в 4,4 калибр^
2,8 cm Sprgr. L/4,4
т. Bd. Z, uKz(m* Hau-
be) umg.
283-мм осколочно-фу-
гасная модернизиро- ;
ванная граната в 4,4 ка-
либра с донным и го-
ловным взрывателями
и с колпаком (фиг. 266)
284,О
Головной:
Kz. C/27 Lm*
или
Kz* C/27 St*
иля
Kz. C/27 Ms*
или
M* Dopp* Z. S/90St*
или
м: Dopp* z. s/60
Донный:
Bd* Z. C/38
L/45/50 lg* и*
в. Br* К- (Е)
латунная цель-
нотянутая
Капсюльная
втулка
СД2П.А.
или
C/12 n*A* St.
283-лш выстрел с ос-
коло чно-ф уга сной гр д-
натой в 4,4 калибра
28 cm Sprgr* L/4,4 т*
Bd. Z* u Kz* (m* Haube).
283-jilh осколочно-фу-
гасная граната в 4,4 ка-
либра С донным и го-
ловным взрывателями
и с колпаком (фиг* 267)
284,0 1256
I
Головной:
Е. Kzdz, f- Sprgr*
(m. Haube)
или
Dopp. Z* 16 n. F,
Донный:
Bd* Z* f, Sprgr.
m. K01
Устройство заряда
Б. Баевай заряд
I
I
I'
VW
Вес по-
роха:, ла
МаркаJ пороха
- J . . Xй “ П. I -
Заряд переменный; состоит из пакета в картузе из искус- Пакет
ственного шелка, помещенного в гильзе, герметизированного ме-
таллической крышкой, и отдельного пучка в двойном картузе. 0,200
Последний перевозится в картонном футляре
Пакет состоит из наружного и внутреннего пучков, изго- [ *-70,00
товленных из трубчатого пороха, и воспламенителя
Для жесткости на боковой поверхности заряда закрепля-
ются восемь малых пучков с трубчатым порохом в два ряд?!
по длине пакета (фиг, 268)
Отдельный пучок находится в двойном картузе из плотной ткани
с металлической крышкой- Для жесткости пучок охватывается
тремя латунными обручами, из которых крайние угловые (фиг. 269)
ОтделЬ’
ный пу-
1 чок
— 36,00
Spr. Schw. Р. (0,3—1,5).
R- р- СЛ2 (Шг l8i\
R. Р. С/12 ^°.18/8)
—I I —_
Дымный зерни-
стый порох1
Трубчатый порох
Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя
В ^Отличительные признаки и снаряжение
Наименование выстрелов
~Ч-П!т_
окраска
Снаряд
Боевой заряд
В Г Г /- — w м
маркировка 1
снаряжение
в гильзе
в отдельной
у купорке
283^л< выстрел с осколочно-
фугасной модернизированной
гранатой в 4,4 калибра с кол*
паком
1 ,аь. --—
Темнозеленая за-
щитная - Четыре бе-
лых квадрата на
корпусе у стыка с
колпаком
Kz. С/27
1
Тип взрывателя
Тротил прессо-
ванный в картои-
। ном футляре
Пакет
Отдель-
ный пучок
Продолжение
Наименование выстрелов
окраска
Снаряд
Боевой заряд
маркировка1
Этикет на дне корпуса:
2S cm Sprgr.
L/4,4 т, Bdz. u.
Кг- (т, Haube) umg.
и данные о снаряжении
снаряжение
в гильзе
Этикет:
Br. Kan. (Е)
и данные о
боевом заряде
в отдельной
укупорке
Этикет:
Br. Kan. (Е)
V
283 <чл выстрел с ос кол он: to-
фуга си ой гранатой и 4,4 ка-
либра с колпаком
Теми юз едена я за-
щитная
I
Е. K^dr. f. Sprgr.
(m. Haube)
1
Этикет на дне корпуса:
28 cm Sprgr.
L/4,4 m, Bdz.
ti. Kz. (mk Haube)
и данные о сна ряжении
Тип взрывателя
Тротил прессо-
ванный в картон-
ном футляре
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные ио окончательному снаряжению*
Г. Укупорка элементное выстрела
Вес, кг
Наименование укупорки
Снаряды без укупорки перевозятся в крытых то-
варных вагонах
Футляр для гильзы с пакетом
Футляр для отдельного пучка и двойном картузе
порожней
с элементами
выстрела
Размеры,
jWjW
14,5
- 164,0
- 51,0
Длина 1350
Диаметр 330
Длина 700
Диаметр 280
* । Hi ill
Маркировка на
укупорке
— ИТ— 1 1 XLLH4
Hillsenkart. d.
lg, u. s. Br. Kaib (E)
Vorkart.
| d. Ig* u.s* Br. Kan* (E)'
Боеприпасы к 283-ям короткой железнодорожной пушке «Бруно»
ЖА-7
Hz. Br. Kan. (Е)
А. Краткая таблица комплектации выстрела (раздельного гильзового заряжания)
Наименование ныстрела
Длина :
Снаряд
Вес
снаряда,] снаряда,
мм
Взрыватель
Гилъза
Средство вос-
пламенения
283-ш-i выстрел с осколочно-
фугасной гранатой в 4,1 ка-
либра с колпаком
Устройство заряда
28 cm Sprgr L/4,1 Кг
(т. Haube)
283-л< л: осколочно-фу- ;
гасная граната в 4,1 ка-.
либра с колпаком j
(фиг. 270) j
240,0
1136
Б. Боевой заряд
Тип пороха
Вес поро-
ха. кг
Заряд постоянный, в картузе из искусствен
ного шелка, хранится о гильзе, герметизи
роваитюй металлической крышкой
Для жесткости на боковой поверхности за-
ряда закрепляются восемь малых пучков
с трубчатым порохом в два ряда по длине
пакета (фиг» 271)
На вооружении
старого и нового
вые изготовляются
состоят заряды из пороха
изготовления, причем пер-
из порохов двух марок
Нового
из готов Л С’
НИЯ
Старого
изготовле-
ния
1 Дымный порох применяется в качестве воспламенителя.
0,200
67,00
0,200
64,00
ИЛИ
0,200
Кг. C/27 Lm.
или
Кг, C/27 St.
или
Kz, C/27 Ms.
или
М. Dopp. Z. S/90 St
28 cm Karth.
C/95—латун-
ная цельно-
тянута я
я
Марка пороха
Spr, Schw. Р. (03-1,5)
R, Р. С/32 (1230.10/4,7)
grobkornige Pulver»
R. Р. С/32 (1230.12/5)
grobkOrnige Pulver.
~ 67,50 | ft Р»C/32 (422/422/386.12/5)
Капсюльная
втулка
С/12 п.А,
или
С/12 п. A.St
Дымный зерписты.
порох1
Трубчзтый порох
Дымный крупно-
зернистый порох1
Труб чатыЙ порох
Дымйый крупно-
зернистый порох1
Трубчатый порох
мы
Наименование L выстрела
283-мм выстрел с осколоч-
но-фугасной гранатой в 4,1 ка-
либра с колпаком
Й, признаки и снаряжение
Снаряд
Боевой заряд
окраска
маркировка 1
снаряжение
в гильзе
в отдельной
укупорке
Темнозеле-
I
ная защитная
Kz, С/27
1
Этикет на дне корпуса:
28 cm Sprgr. L/41 Кг.
(т, Haube)
и данные о снаряжении
Тип взрывателя
Тротил прессован-
ный в картонном
футляре
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—“Данные но окончательному снаряжению,
Г, Укупорка элементов выстрела
Наименование укупорки
Снаряды без укупорки перевозятся в крытом то-
варном вагоне
Футляр для хранения и перевозки заряда
в гильзе
Пакет
Этикет на
крышке:
Кг, Вг. Кап(Е)
и данные о
боевом заряде
Нет
Вес, кг
порожней
--'|^ |"1-—1-VH—а
с элементами
выстрела
__ м м м
156 0
Размеры, мм
Маркировка
па укупорке
Длина 1400
Диаметр 380
Httlscnkart.
<1. кг, Вг, Кап, (Е)
7. боеприпасы Зенитной артиллерии
Боеприпасы к 20-лм/ автоматическим зенитным пушкам обр. 30 и 38
2 cm Flak 30 и 38
А, К ратная таблица комплектации, выстрелов
ЗА-1
ВИ
Наименование выстрелов
2 cm Sprenggranat-Pa-
trone L’spur. (gelb)
20-лш выстрел с ос-
колочно-трассирующим
снарядом старого об-
разца
2 cm Sprenggranat-Pa-
trone L’spur. (gelb)
20-лш выстрел с ос-
колочно-трассирующим
снарядом нового об-
разца (фиг, 272, а)
Вес вы-
стрела
кг
Длина
выст-
рела, мм
Снаряда
Взры ватель
Гильза
Средство вос-
пламенения
V
0,304
0,300
203
203
2 cm Sprenggranate
L’spur (gelb)
20-лш оскол о чн о-трас-
сирующий снаряд ста-
рого образца1
2 cm Sprenggranate
L’spur, (gelb)
20-а* м о ско л о ч по -тра с-
сирующий снаряд но-
вого образца1
AZ 5045
AZ 5045
Латунная цель-
нотянутая; сталь-
ная цельнотя-
нутая, латуни-
рованная или „ла-
кированная
Патронный
капсюль-вос-
пламенитель
1 Осколочно-трассирующие снаряда старого образца—снаряды, изготовленные до 1941 г. С 1941 г. на в вооружение были
приняты снаряды нового образца. В марте 1942 г. был принят на вооружение 20-л/л/ осколочго-зажигательно-трасснрующий сна-
ряд, который имеет особый разрывной заряд- Отличительными признаками такого снаряда служат красная маркировка и буквы Вг*
5
На именование выстрелов
2 cm Panzergranat-Pa-
trune L’spur (gelb)
I
20uuf выстрел с бро-
небойно’Тра сс нруюи.н ш
снарядом (фиг. 272, б)
2 cm Panzerbrandgra*
nat’Patrone L’spur Ph.
20и/.и выстрел с бро-
небойно-зажигательно-
трассирующам снарядом
(фиг. 272, в)
2 cm Panzergranat-
Patrone Uspur 40
20-льм выстрел с бро-
небойно-трассирующим
снарядом обр. 40 (фиг.
272, г)
Продолжение
Вес вы-
стрела
кг
Длина
выстре-
ла, лтл*
Снаряды
Взрыватель
Г ил ьэа
Средство вос-
пламенения
0,330
т
0,322
0,280
203
203
187
2 ст Pz.gr. L’spur
I (gelb)
J г
20-лиг бронебойнг»- i
трассирующий снаряд
2 cm Pzbrandgranate
L’spur Ph
20-лш бронебойио-за-'
жигателыто-трасстру-
ющий снаряд
2 cm Pzgr. L’spur 40
20-лиг бронебойно-
трассирукнДий снаряд
обр. 40
Нет
т-Ч----------1---F
Нет
Боевой заряд
Наименование выстрелов
Устройство заряда
Вес пороха
г
Марка пороха
I I II
2 cm Sprenggranat’Patrone L’spur
(gclb)
20-мм выстрел с осколочно-трас-
сирующим снарядом старого образ-
ца
2 cm Sprenggranat-PatroneL'spur
(gelb)
20-^л< выстрел с осколочно-трас-
сирующим снарядом нового образ-
ца
I
2 cm Panzcrgranat-Patrone L’spur
(gelb)
20-л1/г/пыстрсл с бронебойно-трас-
сирующим снарядом
2 cm Panzerbrandgranat-Patrone
L’spur Ph
выстрел c up он сбой но-за-
жигательно-трассирующим снарЯ’
дом
_ . I 1МШ1 Ш U-И «1^— нттп— I
>2 cm Panzergranat-Patrone
L’spur 40
20-.и.и выстрел с бронебойно- [
трассирующим снарядом обр. 40 i
Зерненый порох на-
ходится в картузе из ;
белого искусственного 1
шелка
В двойном дне кар-
туза помещается вое- i
пламенитель из дым-
ного зернистого поро-
ха
Встречаются выстре-
лы, в которых порох
непосредственно насы-
пан в гильзу; в этом
случае заряд не имеет
воспламенителя
4! .5
41,0
41,0
1,0
41,5
44,5
Zdr Schw, (Schu)
j 3dn Schw, (Schu)
Nz* R, Р. (3-3.0,5)
Zdr Schw* (Scliu)
Zdr* Schw, (Schu)
Дымный зарнистый порох
Пироксилиновый зерненый
порох с одним каналом
Дымный зернистый порох
Пироксилиновый зерненый
порох с одним каналом
Дымный зернистый порох
Пироксилиновый зерненый
порох с одним каналом
Дымный зер^стый порох
Пироксилиновый зерненый
порох с одним каналом
Пироксилиновый зерненый
порох с одним каналом
Наименование
выстрелов
20-дм< выстрел с ос-
кол очно-трассирующим J
Снарядом старого об-
разца
20-л7-« выстрел с ос-
кол очно-тра СС И ру ютим
снарядом нового об-
20-л;л? выстрел с бро-
небойно-трассирующим
снарядом
окраска
Желтая
—I
Желтая
В. Отличительные признаками снаряжение
Снаряд
маркировка
Условное обо^
| значение места,
: партии и года
* Снаряжения
То же
снаряжение
ТЭН
фл егматизиро-
ванный без фут-
ляра
I
h
I. _. .. _ -----
ТЭН
фл егматиз кро-
ва нный без фут-
ляра
Черная; над ве-
дут им пояском
красная кольце-
i ван полоса
То же
20-лги выстрел с бро- Черная; над ве-
небойно-зажига тел ьно- • дущим пояском
трассирующим снаря- j желтая ко ль де-
дом i вая полоса
Ph и условное
обозначение ме-
ста, партии и го-
да сна ряжения
20--WM выстрел с бро-
небойно-трассирующим
снарядом обр. 40
Корпус не
окрашен
Нет
Маркировка
л ._»]_
на
корпусе
гильзы
(пустая камора
или сердечник из |
пластмассы) j
Безый фосфор в
алюминиевой
оболочке
Снаряд с сердеч-
ником из карбида
вольфрама
Нет
Нет
Нет
Нет
I
Нет
! I
на дне
гильзы
Нет
Нет
Нет
Нет
Этине ты
Желтый с голубой по-
лосой посредине
100
2 cm Sprcnggranat-Pa-'
tronen L/spiir (gelb) с дан-
ными о боевом зарядз и
снаряжении
Белый пли Оелглй с сн-
пей полосой посредине
На этикете красные бу-
квы Ph. н надпись:
100
2 cds PaiiBcrgranat-Рл-
tronen L’spur (gelb) с дан-
ным я о боевом заряде и
снаряжен и и
Белый-красный с синей
полосой посредине и
надпись:
100
2 cm Pjcgr-Patr. 40
L’spur (gelb) с данными
о боевом заряде и спэря-
/Гавак
Г, Укупорка ёыстрёлоо
Наименование укупорки
Вес, кг
_Ы_|^МЫВШ|Ы_|_Ш^^—|_В.М-1ЛМ^ВЫ-В^—
«л Л„„Л'- с вьтстпе-
порожнеи ' *
1 ламп
Размер, мм
Маркировка на укупорке
л---------L
Картонный футляр на один выстрел
Высота 210
Диаметр 30
Деревянный ящик на 100 выстрелов в кар*
тонных футлярах или без них (фиг. 273)
Деревянный ящик с герметизированным ме-
таллическим коробом, па 100 выстрелов:
а) с бропебойно-зажигательными снарядами
в картонных индивидуальных футлярах,
б) с бронебойно-трассирующими снарядами
обр. 40
Металлический коробчатый магазин на де-
сять выстрелов
Металлический лоток на 50 выстрелов в
пяти магазинах (фиг, 274)
Металлический коробчатый магазин ла 20
выстрелов
Металлический лоток на 40 выстрелов в
двух магазинах (фиг. 275)
*4,0
2.3
39,0 — 42,0
Длина 675
Ширина 260
Высота 210
Длина 680
Ширина 2 j0
Высота 210
--Г-ГХ11_|-_|-«х-к-, ........... ——
2 ст.
Полное обозначение имеет-
ся на цветных этикетках,
приклеенных in внутренней
стороне крышки и на наруж-
ных боковых стенках ящика
47,0
42,0
Нет
Длина 385
Ширина 250
В ы сота 230
Нет
Длина 260
Ширина 135
Высота 390
I
Боеприпасы к 37*лш автоматическим Зенитным пушкам сбр* 18 и №
3,7 cm Flak. 18 и. 36
А. Краткая таблица комплектации выстрелов ••,
Я I 11 нцр ЧМММ
Наименование выстрелов
Вес вы-
стрела
кг
Длина
выстре-
ла
мм
Снаряды
Взрыватель
Гильза
ЗА-2
Средство вос-
пламенения
3,7 cm Sprgr. Patr.
37-дш выстрел с оско- 1,45
лочпо-трасснруютпм сна- 5
рядом (фиг, 276, о)
3,7 cm Sprgr,
3j8
37-л/?и осколочпо-
трассирующий сна-
ряд
3,7 cm Kpf- Z,
Zerl. Pv.
пли
3,7 cm Kpf. Z*
ZcrL Fg.
6348 латунная
цельнотянутая или
6348 St—стальная
целыютян ута51
ла гунировапная
Капсюльная
втулка С/33 или
C/33 St или С/13
и. А или С/13
п. A. St
3,7 cm Pzgr, Patr,
37-льи выстрел с броне-
бойно-трасснрующим сна -
рядом (фиг. 276, О
1,56
337
3,7 cm Pzgr.
37*льи броисбой-
11 о-тра сс ирующнй
снаряд
Bd. Z, 5103*
ЙЙМВМЙ^мМ
Наименование выстрелов
Зл7 cm Sprgr. Patr*
37-л/.я выстрел с осколочпо^трас- :
сирующим снарядом
3,7 cm Pzgr. Patr.
37-лш выстрел с бронебойно-
трассирующим снарядом
Б. Боши заряд
Устройство заряда
. Вес поро
ха* г
Заряд постоянный; со-
стоит из пороховых тру-
бок, связанных в пучок,
и воспламенителя! при-
крепленного к заряду с
помощью донного чех-
ла
Встреча ются за ряды
с против о ом един тел ем
—свинцовой проволокой
197
2
183
Марка пороха
Nz. Man. N. P.
<1,5.1,5)
Digl. R. P.-8,2-
(201.2,2/0,85)
Nz. Man» N, P, \
(188.2,2/0,85)
1 Порох марки Nz. Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
I
I
Пироксилиновый по-
ристый порох1
Дигликолевый труб-
чатый порох
Пироксилиновый по-
ристый пор эх1
Дигликолевый труб-
чатый порох
В. Отличительные признаки и снаряжение
Наименование
выстрелов
окраска маркировка
снаряжение
Маркировка на гильзе
______UH 11 — !
на корпусе на дне
Этикеты
37-лм< выстрел с оско-
лочнотра се ирующим
снарядом
Желтая или
темнозеленая
защитная
3
или
3000
и данные о
снаряжении
ТЭН
флегматизирован-
ный в алюминиевом
футляре
Большой трассер
Данные о боевом
заряде и сборке
выстрела
12 Stiick Зг7 стп
Sprgr, Patr* 18
и данные о бое-
вом заряде и
снаряжении
37-лсч выстрел с броне-
бойно-трассирующим
снарядом
Черная
Наименование укупорки
33
и данные о
снаряжении
ТЭН
фл егматиз ир onai ь
ный без футляра
Г. Укупорка выстрелов
Металлический лоток на 12 выстрелов (фиг, 277)
а) с осколочно-трассирующими снарядами
б) с бронебойно-трассирующими снарядами
Металлический лоток на 12 выстрелов в 2 кассетах
(фиг, 278)
а) с оско л о чп с-трассирующими снарядами
б) с бронебойно-трассирующими снарядами
То же
12 Stuck 3,7 cm*
Pzgr. Patr* 18
L’spur и данные
о боевом заряде
и снаряжении
Вес, кг
I—-I— I——I
порожней
с выстре-
лами
Размеры, мм
7,3/12,3
23,8
25,0
30,0
31,0
Длина 430
Ширина 120
Высота 410
Длина 410
Ширина 130
Высота 360
1
Маркировка на
укупорке
L_______________
Нет
Нет
Осколочно-трассирующий снаряд предназначается для
стрельбы по нлзколетающим самолетам. Потолок действи-
тельного огня—’3000 м.
Бронебойно-трассирующий снаряд предназначите] для
стрельбы по бронированным целям, Бронебойные качества
его следующие;
Дальность, м
500— 600
500—600
Угол от нор-
мали
0°
30й
Толщина пробивае-
мой брони, леи
до 35
ДО 25
Н а им е новапи е выстр с л ов
Боеприпасы к. 88-лш зенитным пушкам обр- 18 и 36
8,8 Flak 18 и. 36
А, Краткая таблица комплектации выстрелов
Вес
выстре-
ла. кг
длина
выстре-
ла, .ил
Снаряды
Взрыватель
Гильза
г
ЗА-З
Ср одсТво
вое пл вме-
нения
8,8 cm Sprgr. Patr,
88-jW>w выстрел с дистан- 14,87
ционпой осколочной грана-
той (фиг. 279, а)
8,8 cm Pzgr. Patr.
88-льи выстрел с броне бой-
ко-трассирующим снарядом
(фиг. 279, 0)
15,27
025
875
8,8 cm Sprgr.
88-мм дистанцион-
ная осколочная гра-
ната
8,8 cm Pzgr,
88-льи бронебойно-
трассирующий снаряд
6347—латун-
ная цельнотя-
нутая или
6347 St —
стальная цель-
нотянутая, ла-
тунированная
Bd. Z.L8,8 cm
Pzgr.
Zt. Z, S/30
ил я
AZ. 23/281
Капсюльная
втулка
С/12 и. А-
или
С/12 п. A. St
1 Осколочные гранаты с механическим дистанционным взрывателем Zt. Z. S/30 применяются для стрельбы по зенит-
ным целям: С ударным взрывателем АЛ, 23/28— ддя стрельбы по наземным целям,
Наименование выстрелов
--П/ _Г Т''
8,8 cm Sprgr* Patr*.
88-лъм выстрел с дистан-
ционной осколочной гра-
натой
8,8 cm Pzgr* Patr*
88-лш выстрел с броне-
бойно-трассирующим сна-
рядом
В* Sown заряд >
Устройство заряда
А
Заряд постоянный; со-
стоит из пучка трубчато-
го пороха, воспламените-
ля в картузе, прикре-
пленном к пучку с по-
мощью донного чехла, и
против о омедните л я—свин-
цовой проволоки, свер-
нутой в круг и рас поло*
щепной на верхнем тор-
це порохового пучка
Вес пороха и
протнвоомедни-
теля, кг
0,020
2,975
0,038 (противо-
омедгитель)
0,020
2,520
0,038 (противо-
омедпитель)
Марка пороха
Nz. Mail. N. Р* (1,5-1,5)
Digl. R. Р.-К1-(500-4,5/1,8)
Nz* Man. N* Р, (1,5-1,5)
Digl* R. Р.-8-(495-5,5/2,75)
и
Digl* R* P*-8-(45(b5,5/2,75)
Порох марки Nz* Man* N. Р. (1,5-1,5) применяется в качестве воспламенителя*
В, Отличительные признаки и снаряжение
Снаряд
Маркировка на гильзе
Наименование выстрелов
4
88-jlm выстрел с ди-
станционной осколоч-
ной гранатой
II III I1 fc
окраска
Желтая
маркировка1
— 1 --MMd
1
или
13
и данные о сна-
ряжении
снаряжение
Тротил прессо-
ванный в кар-
тонном футляре
А мм ото л
50/50 литой без
фуляра
на корпусе
Данные о бое-
вом заряде и
сборке выстрела
Пироксилиновый
пористый порох1
Дигликолевый
трубчатый порох
Пироксилиновый
пористый порох15
Дигликолевый
трубчатый порох
Этикет ы
на дне
Sprgr,
8,8 cm Sprgr.
Part* и дан-
ные о боевом
заряде и
снаряжении
.1
й£|
Снаряд
Маркировка на гильзе
kJ
I
Наименование выстрелов
Этикеты
окраска
маркировка
снаряжение на корпусе
на дне
I
88-Л£л« выстрел с бро-
небойно-трассирующим
снарядом
Черная
16
и данные о сна-
ряжении
Тротил прессо-
ванный и ТЭН
фл егматиз иров а н-
ный (детонатор).
Заряд находится
в алюминиевом
футляре
Данные о бое-
вом заряде и
сборке выстрела
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению
у вершины головки—данные по окончательному снаряжению
Г. Укупорка выстрелов
мм
Вес, кг
Наименование укупорки
Размеры, леи
порожней
с выстрелами
Pzgr.
1 Patr.s и дан-
ные о боевом
! заряде и сна
| ряжении
Маркировка на
укупорке
Жесткий плетёный лоток на три выстрела
(фиг. 283):
а) с осколочно-трассирующими снарядами
б) с бронебойно-трассирующими снарядами
10,7
Осколочные гранаты предназначаются для стрельбы по
самолетам на высоту до 11 000 м.
Бррнебойно - трассирующие снаряды предназначаются
стрельбы по сильно бронированным целям. Бронебой- ч
качества снаряда следующие:
для
ные
Дистанция, л<
1000
1000
1000
I kt
Дл ина 375
Ширина 145
Высота 965
Угол от нормали
20е
30*
Нет
На крышке лотка на-
клеен ярлык:
8,8 cm Flak.
и данные, о снаряже-
нии
Толщина пробиваемой
брони, мм
85
50
до 40
I
I
ы
Наименование выстрелов
10,5 cm Sprgr. Patr.
105-леи выстрел с диетан-
ционпой осколочной грана-
той (фиг. 280, й)
10,5 cm Pzgr, Patr.
105-ми выстрел с броне- i
бойно-трассирующим снаря-
дом (фиг, 280,
Наименование выстрелов
10,5 cm Sprgr, Patr.
105-лгл* выстрел с дистанци-
онной осколочной гранатой
10,5 cm Pzgr. Patr.
105<ил< выстрел с бронебой-
но-трассирующим снарядом
Боеприпасы к 105мш зенитным пушкам обр. 38 и 39
10,5 cm Flak 38 и 39
Д. Краткая таблица комплектации выстрелов
Вес
выстре- выстре-
ла, кг ла, льи
-_ --- --------Ц . J _
Длина
Снаряды
A
Взрыватель
I
Гильза
1170
10,5 cm Sprgr.
105-AfjH дистанциои- Zt, Z. S/30
пая осколочная гра-
ната
м
24,5
10,5 cm Pzgr.
105-лги броиебойно-
трассирующий снаряд
В. Боевые заряды
Устройство заряда
Ih I-RH»—
Вес поро-
ха* г
Заряд постоянный; состоит из
пучка трубчатого пороха, воспла- [
менителя в картузе, прикреплен-
ном К Пучку С ПОьМОЩЫО донного
чехла, и противоомеднителя — свин-
цовой проволоки, свернутой
и расположенной на верхнем
порохового пучка
вкруг
торце
0,020
4,045
0,062
(противо-
омедните ль)
1 Порох марки Nz. Man. N, Р. (1,5.1,5) применяется
ЗА-
Средство
воспламе-
нения
. Bd, Z+ t 10 cm.
Pzgr.
6307—латун-
ная цельнотя-
нутая или
6307 St —
—'J стальная цель-
нотянута я ла-
тунированная
Марка пороха
Nz. Man. N. Р. (1,5.1,5)
Digl. R. P*8-(665:6,25/3)
в качестве воспламенителя.
Электро-
запальная
втулка
С/22 или
C/22 St,
Пироксилиновый
пористый порох1
Дигликолевый
трубчатый порох
1 *Чн I
В, Отличительные признали и снаряжение
——ta—»*<
Наименование
выстрелов
окраска
Снаряд
1 X —. . —
маркировка^
снаряжение
Маркировка на гильзе
I I 1 "
на корпусе на дне
_, _______ ' I । - —
Этикеты
105-лм< выстрел с ди-
станционной осколоч-
ной гранатой
Желтая
Is
1 или 14
и данные
о снаря-
жении
Тротил прессован-
ный в картонном фут- !
л яре или литой без
футляра
Данные о
боевзм заря-
де и сборке
выстрела
Sprgr. и дан-
ные о сборке
выстрела
10,5 cm Sprgr,
Patr. и данные
о боевом заряде
и снаряжении
105-лл выстрел с бро-
не бо йно-тр ассиру ющим
снарядом
Че риз я
16
и данные
о снаря-
жении
Тротил прессованный
и ТЭН фдогматизиро-
ванный (детонатор)
Заряд находится в алю-
миниевом футляре
То же
PZgr, И ДЭ1Г
ные о сборке
выстрела
10,5 ст ! Pzgr,
Patr> и данные
о боевом заряде
и снаряжении
Г. Укупорка выстрелов
Вес, кг
Наименование укупорки
Размеры,
мм
порожней с выстрелами
Маркировка па
укупорке
Футляр из гофрированного листового железа
(фиг, 284} па один выстрел
а) с осколочной гранатой
б) с бронебойно-трассирующим снарядом
Деревянный ящик на 25 механических дистан-
ционных трубок в футлярах из пластмассы
Осколочные гранаты предназначаются для стрельбы по
самолетам на высоту до 12 800 м.
Бронебойно - трассирующие . снаряды предназначаются
для стрельбы по сильно бронированным целям > Бронебой-
ные качества снаряда следующие:
Высота
Д иам етр
1200
150—155
35,5
34,4
Дистанция» л<
800
I 200
1500
2 000
Высота
Ширина
Длина
Угол от нормали
49*
30°
20°
0°
К крышке футляра
npnKJieeEj ярлык
10,5 cm Flak,
и данные о снаря-
жении
Толщина пробиваемой
брони, мм
40
50
85
. 45
3
8. БОЕПРИПАСЫ АВИАЦИОННОЙ АРТИЛЛЕРИИ
Боеприпасы к 14,9-лш крупнокалиберному авиационному пулемету Маузер
Ачг Краткая таблица комплектации выстрелов
Наименование выстрелов
15 mm SprenggranaLPat-
rone L’spur
14,9-ilw выстрел с оско-
лочно-трассирующим снаря-
дом (фиг- 281, а)
15 mm Brandsprenggranat—
Patrone L’spur
14,9-лмг выстрел с осколоч-
но-зажигательно-трасси рую-
шим сн а рядом (фиг. 281, б)
15 mm Ра nzer grana t-Pat-
гопе L*spur
14,9-лгя выстрел с броне-
бойно-трассирующим снаря-
дом (фиг.-281, в)
АА-1
Вес
выстрела,
кг
Длина
выстрела,
Снаряды
Взрыватель
Гильза
Средство
воспламе-
нения
0,160
0,160
0,173
146
15mtnSprgr. 17 spun
!4,9-л<м осколоч-
но ’ трассирующий
снаряд
15 mm Brandsprgn
L’spur
14,9-ль« осколочно-
зажигательно -трас-
сирующий снаряд
15 mm Pzgr. L’spur*
14,9-мм бронебой-
но - трассирующий
снаряд
AZ 1551
AZ 1551
I
I
Нет
Латунная
цельнотяну-
тая или сталь-
ная цельнотя-
нутая латуни*
розаныая или
лакирован-
ная
Патронный
капсюль^ вос-
пламени-
тель
ы
Наименование выстрелов
15 mm Sprenggraint-Patrone L/sptir
14,9-л? и выстрел--с осколочн о-трас-
сирующим снарядом
15 rrim Brartdspenggranat - Patrone
L'apur
14r9-.w/4 выстрел с осколочно-зажи-
гател i но -г pace ярую щи м cu арядом
15 mm Panzergranit-Patrone I/spur
14,9-лш выстрел с бронебойно*трас-
сирующим снарядом
Б. Боевой. заряд
Устройство заряда
Заряд постоянный.
Порох зерненый насы-
пан непосредственно в
гильзу
Вес
пороха, а
Марка пороха
25,0
25,0
I
I
Наименование
выстрела
окраска
Л—L L. Ч- I - В
Пироксилиновый зер-
нений порох с одним
каналом
Nz, R, Р. (2,5.2,5/0,5) . Пироксилиновый
зернений порох с од-
. ним каналом
Nz, R, Р, (2,5.2,5/0,5)
В, Отличительные признаки и. снаряжение
Пироксилиновый зер-
нений порох с одним
каналом
44,9-л*лг вы-
стрел с о’сколоч-
но - трассирую-
щим снарядом
Желтая
маркировка
... - -------<<< t
Условное обо-
значение места,
партии и года
снаряжения
снаряжение
ТЭН флегма ти-
зярованный без
футляра
Маркировка на гильзе
-—N _ - ^и— —и | ТТ—— । И । — — 1И
на корпусе на дне
Этикеты
Нет
Нет
200
15 mm Sprenggranat-
Patronen L'spur
и данные о боевом за-
ряде и снаряжении
-‘-ifr ^rT.J-"L~ |''~йгк> "
Наименование
А"." -г - - . . . _ . Ы— "Г" “ .-.-АЛ"
вь1-
.-стрел с осколоч-
н о-з ажигаТел про-
трассирую щнм
снарядом
: 14,9-лмг вы-
стрел с бг/онебойн
ио - трассирую-
щим снарядом
окраска
Желтая; на
цилиндр и ческой
чаем корпуса—
синяя кольцевая
полоса
"--J ы---— 1—J - нп 1 1
I
Серо-зелен? я;
над ведущим
пояском—желтая
Кольцевая по*
лоса
1 Снарйд
маркировка
То же
То же
Наименование укупорки г
Деревянный ящик на 200 выстрелов в картон- г
ных пол у футляр ах (фиг. 285)
а) с Оскол очно-трассируют им и снарядами
б) с ос колонн о*з ажигательно-трассирующими I
снарядами .
в) с б рои ебойно-трасс тру ющи ми снарядами
I
I
снаряжение
’ ] Маркировка %’#йсль§е
ч ' -Ц " -“—— 1 -п—н—'
па корпусе
ТЭН флегма-
тцзированный без
футляра
Зажигательная
шашка
LW L Т Ш " "
I Трассирующий
состав
Этикеты
Нет
Нет
Г. Укупорка выстрелы
порожней с выстрелами
—41,0
—41,0
*44,0
на дне
Нет
Нет
Размеры, мм
Длин! 690
Ширина 209
Высота 230
— — — —
БелыЗ
200
15 шш SprbBg-Brandgi' *
Patron ев L’spur
к л и
СИНЕЙ П Ж&аТБЕЙ с граня-
iisw ио днйгокал'к и еин^Й
голосуй посред анс
200
15 mm Brands pre71g*
gran at - Fatronen L'spur
14 даднне a Оогеом aa-
: ряде с и а ря № с ни u
I J — _ H . L, X J_ —. — - — I |_^MWgrT- — —
Б«лый, посредине си-
няя полоса
200
15 mm Panzergranat-
Patronen L’spur
* и данные о боевом за-
ряде и снаряжений
— I^IIH .» ЛЫЫ ....
Маркировка
на укупорке
J------- I - “Г — I- II “ гт^^^и-^^и- ТТ^В
Маркировка отсут-
ствует* На этикетках,
приклеенных на боко-
вых стенках'ящика и
на внутренней стороне
краники, приведены
| полные данные по бде-
врму заряду и снаря-
I жея^ю
Боеприпасы к Жлм йатОйатическоЙ авиационной пушке Эрликон1
АД-2
Наименование выстрелов
2 cm Sprenggranat-Patrone
L*spur
20-лм выстрел с осколочно-
трассирующим , снарядом
(фиг. 282, а)
2 cm Brandsprenggranat-
Patrone L’spur
20-льи выстрел с осколоч-
но-зажигательно-трассирую-
щим снарядом (фиг, 282, 0
2 cm М. G esc ho В-Pat го пе
20-л<л/ выстрел с фугасной
гранатой (фиг. 282, в)
А, Краткая таблица комплектации выстрелов
Вес
выстрела
кг
Длина вы-
стрела, мм
Снаряд
Взрыватель
Гильза
Средство вое-
пламенения
0,182
0,181
I I
ОЛбб
144
144
144
2 cm Sprgr. L’spur
20-лги осколот ю-трас
ссирующий снаряд
2 cm Bra ndsprgr. L’spur
20-лмс осколочно-за-
жигательно -тр асе ир ую-
щий снаряд
2 cm М, Gesc hop
2(кши фугасная гра-
ната
। । Ч-ж
1 Выстрелы с малым фланцем гильзы; диаметр фланца гильзы —18,9 -илг.
AZ 1504
AZ 1504
AZ 1502
или
AZ 1505
Латунная
цельнотянутая
Стальная
цельнотянутая
латунирован-
ная или лаки’
рованная
Патрон-
ный кап-
сюль-вос-
пламепитель
I
Продолжение
Наименование выстрелов
Вес вы-
стрела, кг
Длина вы-
стрела, мм
Снаряд
Взрыватель
Гильза
Средство
во спламе-
нения
б
2 cm Panzersprenggranat-
Patrone
20-лъи выстрел с бронебой
ным снарядом (фиг. 282, г)
2 cm Panzerbrandgranat-
Patrone
20мш выстрел с бронебой-
но-з аж ига те ль ным снарядом
(фиг, 282, д)
2®-мм выстрел с практи-
ческим снарядом (фиг. 282, е)
20-хх выстрел с практиче-
7 ским трассирующим снарядом
0,181
0,181
0,181
0,181
145
145
145
145
2 cm Pzsprgn Донный
2(М<л< бронебойный взрыватель
с на р яд ин ерц ио н но го
действия
2cm Pzbrandgr
20-х,и бронебойно-за-
жигательный снаряд
20-лъ« практический
снаряд
20-л<л практический
трассирующий снаряд
Нет
Нет
^т4~.
Нет
То же
То же
,5л ffwwH заряд
Наименование выстрелов
г
-ччмкмшятмн
Вес
Устройство заряда | пороха
i К2
Марка пороха
2 cm Sprenggranat-Patrone L’spur
2О’Л1лг выстрел с осколочно-трассирую
щим снарядом
I
W
2 cm Brandsprenggranat-Pafrone LJspur
| 20-мм выстр ел с осколочно-зажига-
[ т ель но-трассир^у юл (им снарядом
Заряд постоян-
ный; состоит из зер-
неного или пла-
: стинчатого пороха f
: насыпанного
.посредственно
гильзу
13,4
Nz.Bl.P.(2,1.2,I.0,5)
Пироксилиновый
пластинчатый порох
не-
в
13,4
Пироксилиновый
пластинчатый порох
2 cm М. Gescho3_Pafrone
20*лгл« выстрел с фугасной гранатой
15,0
Nz* R+ Р* (13*1,4.5/0,2) Пироксилиновый
зерненый порох с од-
ним каналом
**
2 cm Panzersprenggranat-Patome
20-jh.m выстрел с бронебойным снарядом
13,4
Nzf BL Р. (2fL2>l -0>5) { Пироксилиновый
пластинчатый порох
2 cm Panzerbrandgranat-Patrone
20-л tn выстрел с бронебойно-зажига-
тельным снарядом
13,5
Пироксилиновый
пластинчатый порох
*
20-.ил/ выстрел с практическим сна-
1 г?ядом
13,2
Nz. Bl. Р. (2,1.2,1.0,5)
То лее
WV
I »<! I I
| 20-л^и выстрел с практическим трассн-
рующим снарядом
Наименование
выстр елов
Снаряд
окраска ; маркировка
снаряжение
Маркировка на гильзе
на корпусе на дне
Этикета
20-м.м выстрел с
осколочно - трасси-
рующим снарядом
-------1—I
Желтая
Условное обо-
значение места,
партии и года
снаряжения
ТЭН флегмати-
зированный без
футляра
Нет
20-U.4 выстрел с
о ск о л о чн о *з а ж; га-^
тедьно - трассирую-
щкм снарядом
Желтаяг на
корпусе синяя
кольцевая по-
лоса
I
20--ки выстгет с Желтая
фугасным сн^ ядом
ь
То же
То же
и «М* J
I
I
I
ТЭН фл егмати;
эированный без
футляра
ТЭН фч сгдаати-
зн^овэнный без
J футляра
I
I
Нет
Мет
Нет
Нет Желтый с нгяпсыо;
200
2 ст Gescho£
Patronen 151
и данные о боевом
= заряде и снаряжён
Наименование
Снаряд
4-ж
***
*т
выстрелов
*+
2О-л<л1 выстрел е
бронебойным сна-
рядом
20-^л выстрел с
бронебойно-зажига-
тельным снарядом
20-мм выстрел с
Практическим сна-
рядом
окраска
маркировка
снаряжение
Маркировка на гильзе 1
I
----- -U. _ ____ _
I
I
на корпусе на дне
Продолжение
Этикеты
Черная, на ци-
линдрической ча-
сти корпуса —
желтая кольце-
вая полоса
Условное обо-
значение места,
партии и года
снаряжения
|“-Ьф
Черная, на го-
ловке синяя коль-
: девая полоса
PH.
и условное обо-
значение места,
партии и года
снаряжения
Темноэеленая
защитная
20-леи выстрел с
практическим трас- защитная
сирующим снаря
дом
Темнозеленая
над
ведущим пояс-
ком желтая коль-
[ девая полоса
Нет
Нет
ТЭН флегмати-
зированный без
футляра
Белый фосфор
алюминиевой
в
ампуле
Нет
Песок для по-
лучения штат-
ного веса
Нет Нет
Нет
Нет
Нет
Нет
Нек
Нет
Белый и желтый с
границей по диаго-
нали, посредине си-
няя полоса и надпись:
200 .
• 2 cm Panzerspeng-
granat-Patronen
с данными о боевом
заряде и снаряже-
нии
Белый с надписью:
200
2 cm Panzerbratid-
granat-Patrorten
с данными о боевом
заряде и. снаряжении
Наименование укупорки
Л Укупорга донпдеяде
Вес. кг
порожней > с выстрелами
Размеры,
мм
Маркировка на
укупорке
Деревянный ящик на 200 шт. выстрелов в картон-
ных футлярах (фиг. 286)
а) с осколочно-трассирующими снарядами
б) с фугасными гранатами
в) с бронебойными снарядами
г) с практическими снарядами
д) с практическими трассирующими снарядами
7Л
-45,0
-40,0
—45,0
-45,0
-45,0
Деревянный ящик с герметизированным металли-
ческим коробом, на 200 шт, выстрелов в картон-
ных футлярах
а) с осколочно - зажигательно - трассирующими
снарядами
б) с б р он еб ой но-зажигательным и снарядами
Металлический коробчатый магазин на 15 вы-
стрел ов |
1
Металлический дисковый магазин на 60 выстрелов
10,5
-48,0
-48,0
Длина
Ширина
Высота
690-
200
230
Длина 690
Ширина 200
Высота 230
2 ст
Полное обозначе-
ние имеется на цвет-
ных этикетках, npib
клеенных на боко-
вых стенках ящика
и на внутренней
стороне крышки
То же
*4
оёцрвшясъгк Йбчютавтоматической^ авиационное пушке Маузер1
А, Краткая таблица комплектации выстрелов
I
V
.Наименование выстрелов
2 cm Sprenggra nab Pat rone
L’spur
20 w -ir выстрел с ссколочно-
Кассирующим снарядом
иг* 287, а)
I
2 cm Brandsprenggranat-
Patrone L’spur
20-км выстрел с оеколоч-
ho-а а жи га т ел ь ио-тр a cc ир ую-
щим снарядом (фиг. 287, б) 1
151
-ятг M.Geschop-Patrone(ZZ)
^5 ч/
выстрел с фу/Ъской
гранатой (фиг- 287, в)
A
, Вес
выстрела,
кг
Длина
выстрела,
JWjW
Снаряд
Взрыватель
Гильза
Средство
воспламе
нения
- 0,190
0,197
I
(45
+»
145
0,175
143
2 cm Sprgr. L’spur
20-л#л< осколоч но-трас-
сирующий снаряд
AZ 1504
Стальная
цельнотя-
нутая ла -
Кированная
Патрон-
ный кап-
сюль-вос-
пламени-
тель
Jwr
+“
2 cm Brandsprgr»
L’spur
20-мм осхолоч'го-за-
жи гате л ьн о-тр ас с ир у ю
щий снаряд
J
йгт^ич-te'
AZ 1504
yJm- G- (2Z)
20-/u< фугасная гра-
ната
• 1 Дыстрелы с большим фланцем гильзы; диаметр,флзшца гильзы 25 мм
AZ 1505
Наименование выстрелов
I
I
Вес р Длина
выстрела, выстрела,
” кг мм
F .1 . <! Ш
Снаряд
Взрыватель
И р од9 чжекие
Гильза
Ср еде гвб
воспламе-
нения
2 cm Panzersprenggranat-
Patrone
20-лги выстрел с бронебой-
ным снарядом (фиг. 287, г)
0,202
143
2 cm Pzgr.
20-лгл$ бронебойный
снаряд
2 cm Panzersprenggranat-
Patrons
20~,wjw выстрел с бронебой-
ным снарядом
2 cm Panzerbratidgranat- :
Patrone ’ ’
20-.ИЛГ выстрел с брон сбой- ;
но-зажигательным снарядом :
(фиг, 287, 0)
j 20-лш выстрел с практи-
7 > ческим снарядом (фиг/287, £)
1 I
29-.4>f выстрел с практи-
g ческим
I рядом
трассирующим сна-
0,202
VH4
0,2*32
0,197
0,197
145
145
146
140
2 cm Pzsprgr.
20-лш бронебойный
снаряд
2 cm Pzbrandgr.
20-лж бронебойно-за-
жигательный Снаряд
Донный
взрыватель
инерционного
действия
Нет
20-лш практический I Нет
снаряд i
i
i
I
_ 20-лим практический
Jтрассирующий снаряд
Нет
I
I
Наименование выстрелов
2 cm Sprenggranat-Patrone L’spur
2Э-ЛОИ выстрел с осколочно-трассиру-
ющим снарядом
2 cm Brandsprenggranat Patrone L’spur
20-лш выстрел с осколочно-зажига-
тел ыю-трассир ующим сн арядом
151
— М. Ges chop* Pat rone (ZZ)
1 iilv
20-мм выстрел с фугасной гранатой
2 cm Panzergranat-Patrone
2£М*л* выстрел с бронебойным сна-
рядом
2 cm PanzersprenggranatPatrone
2(км-и выстрел с бронебойным снаря-
дом
2 cm Panzerbrandgranat-Patrone
20~жл выстрел с б р он еоойн о-зажига-
тельным снарядом
+*
20~юи выстрел с практическим сна-
рядом
20-лм< выстрел с практическим трас-
сирующим снарядом
J5. Боевой заряд
Устройство
заряда
Заряд посто-
янный; состоит
из эерненого по-
роха, насыпанно-
го непосредствен-
ного в гильзу
Вес
пороха, е
Марка пороха
17,7
Nz* R* Р. (1,3*1,45/0,2)
Пироксилиновый
зернений порох с
одним каналом
17,7 151 Nz. R Р.-^ (1,3*1,45/0,2) Jv To же 1
19,0 Nz. R. P. (1,3-1,45/0,2) To же
18,7 Nz. R. P. (1,3-1,45/0,2) To же
1 18,7 151 Nz. R. P.i”(1,3-1,45/0,2) jiU To же
18,7 Nz. R. P. (1,3-1,45/0,2) To же
18,7 Nz. R„ P. (1,3-1,45/0,2) To же
18,7 151 . Nz. R. P.^( 1,3-1,45/0,2) 4v To же
в
В. Отличительные признаки и снаряжение
Наименование
выстрелов
20-,wjw выстрел
с оскол очно- грас<
Сирующим сна-
рядом
Wt
20-Л4Лвыстрел с
осколочно-зажи-
гательно-трасси-
рующим снаря-
дом
20-л*л< выстрел
с фугасной гра-
натой
20-лш выстрел
с бронебойным
снарядом
окраска
Желтая
Жетгая; на
цилиндрической
части корпуса
или под взры-
вателем синяя
кольцевая по-
лоса
Желтая
Черная
Снаряд
I I I II II »*———
маркировка
снаряжение
Маркировка на гильзе
на корпусе
на дне
Этикета
w+
Условное обо-
значение места,
партии и года
снаряжения
То же
То же
и
Условное обо*
значение места,
партии и года
снаряжения
ТЭН флегма-
зированный без
футляра -
ТЭН флегмати-
зированный без
футляра
Зажигательная
шашка
I*
ТЭН флегмати-
зированный без
футляра
Нет
(пустота или сер-
дечник из пласт-
.. массы)
Нет
Нет
Нет
Нет
Нет
Нет
Нет
Голубой и желтый с
границей по диагонали;
по середине голубая по-
лоса и надпись:
200
2 cm Brandsprenggra-
nat Patronen L/spur 151
с данными о боевом
заряде и снаряжении
Желтый; по середине
синяя полоса и надпись
200
151
Hjr М, GeschoB—Patro-
Zu
пел (ZZ) с данными о
боевом заряде и снаря-
жении
Снаряд
Наименование
выстрелов
окра ска
маркировка
снаряжение
kw-1
20-,к« выстрел Черная; на ци-
с бронебойным лип дрк ческой ча-
снарядом
сти корпуса жел-
та я широкая по-
лоса
3
То же
ТЭН флегм ати
зированный
Маркировка на гильзе
ьа корпусе
на дне
Зтиде.ты
Нет
Нет
I
Белый и желтый с j
границей по диагонали, 1
по середине голубая по- I
лоса и надпись; I
2S0
’ 2 cm Partsersprcnggra- *
nat-Patrone-i 15 i с дач- |
ними о боевом заряде в I
снаряжении |
20-л?/л выстрел
с бронебойно-*
зажигательным
снарядом
Черная; нз го-
ловной части си-
няя кольцевая
полоса
1'о же
Белый фосфор
в алюминиевой
ампуле
Нет
I
Нет
20-лм: выстрел
с практическим
снарядом
20-vWji< выстрел
с практическим
тр ассир у ющим
снарядом
Темнозеленая
защитная
I
I
* ! I LTb J U^1 —П ЖЖ1 J
Темнозеленая
защитная; над
ведущим ПОЯС-
КОМ желтая коль-
цевая полоса
Нет
Нет
Нет
ч----
Нет
Нет
Белый и надпись
20 О
2 cm Panzerbrandgra-
liat’Pafroricn с данными
о боевом заряде и сна-
ряжении j
I I 41^Ш I —
1
|
i
г
Песок и сера
для получения
штатного веса
I
Г. Укупорка выстрелов
Стандартная для 20-л*-и авиационных выстрелен (см. фиг* 286).
Нет
г
I.
п
1
2
J
J
d
9. БОЕПРИПАСЫ К МИНОМЕТАМ И РЕАКТИВНЫЕ МИНЫ
Боеприпасы к 50-л«.и автоматическому миномету обр. 19 и к 50-.м.« легкому миномету обр. 36
М-1
М. и L Gr. W. 35 (5 cm)
А. Краткая таблица комплектации выстрелов
I 1 аимеа 1 онан и е выстр ел
г I I FM
।
Средство
воспла-
I менения
i
I
j
53-мм выстрел осколочной i
миной обр. Зб
мина обр» 36 (фиг» 288)
Патрон-
ный
;г/;й
СЮ.1.-.--ВОС-
[лам ей к-
те.пь
бСМси выстрел практической
миной
5 cm. Wgr» 36 0b
5Ск*ш практическая 0,915
мина I
Устройство заряда
Применяется только основной заряд, кото-
рый помещается в картонной гильзе, гермети-
зированной картонным пыжом
Патрон с основным зарядом находится в
трубке стабилизатора и закреплен в ней сто-
порном,
На вооружении состоят несколько образцов
патронов, которые отличаются внешним видом
и величиной заряда (см. примечание на стр. 225)
1 В патронах,с малым зарядом
1 В патронах с увеличенным зарядам
МИМЫ*
Наименование выстрелов
SCkuw выстрел осколочной ч
миной обр. 36
Б, Боевой заряд
Вес пороха
я
Марка пороха
3,0®
*
Nz. Man. N. Р.
I (1,5.1,5) f. Wgr.
Ни ПИ II I ММ ! I !!-
! Nz. M. W. BL P.
(2.2.0,45)
। и I I »—m 1
Nz. M, W. BL P.
(2,2.0,45)
В. Отличительные признаки и снаряжение
Мина
окраска
Красная
~ 111 — |Д II I II* I, . . М . . ~ .— '
I
50-лш выстрел практической Красная
миной
маркировка
14
0b.
Пироксилиновый пори-
стый порох для минометов
Пироксилиновый
стинчатый порох
Пироксилиновый
стинчатый порох
Маркировка на боевом заряде
III I - - — -'-п “““
снаряжение основном
дополнительном
пла-
пла-
Этикеты
Тротил
литой
Дымный
порох
или шашка
из ТЭН’а
Нет
Нет
Нет
5 cm Wgr. 36
Wgr. Z38
и
d. 1. Gr, W. 36
To же
Г. Укупорка выстрелы
Наименование укупорки
порожней
Вес, кг
с выстрелами
Размеры, мм
1^1 нН I
Маркировка на укупорке
Металлический лоток на десять
мин. (фиг. 289)
а) осколочных
б) практических
Деревянный я Шик ца 30 мин/
находящихся в картонных футля-
рах (фиг. 290)
3,3
1з;о
е* До 1 апреля 1942
с малым и увеличенным зарядами старого
Примечая и
состояли патроны
►бразца и обр. 39, С 1 апреля 1942 года были приняты па
юоружение патроны с малыми и увеличенными зарядами
>бр. 41# которые являются более стойкИхМи в отношении уо
гажкения и имеют улучшенное воспламенение. Приказам
it 31/3—42 года по германский армии предлагается:
а) Патроны с увеличенным зарядом обр. 41 применять
ipii стрельбе из &0-аьи автоматического миномета сор* 19.
в качестве увеличенного заряда) и из 50-леи легкого мино-
мета обр, 36 (в качестве основного заряда).
б) Патроны с малым зар5гдом сбр. 41 применять при
трельбе только из 50-дмт автоматического миномета обр. 19
в качестве малого заряда).
в) Патроны с увеличенным зарядом старого образца,
। также патроны с увеличенным и малым зарядом обр. 39
фименять только для учебных стрельб,
г) Патроны с малым заряд старого образца изъять из
о исковых частей.
года па вооружении
Внешние отличительные признаки и размеры указанных
не патронов приводятся в таблице.
12,5
12,5
43 Л
Длина 300
Ширина 135
Высота 250
Длина 650
Ширина 230
Высота 280
Наименова-
ние нитронов
Длина
пат-
рону
картонно-
го корпу-
са ГИЛЬЗЫ
L Gr. W. 30
на крышке наклеен эти-
кет с данными о снаря-
жении
То же
пыжа
дна
дак^ по
стынфН
капсюля
воспламс-
ригеля
Штрон с увелп- ,
чштиыи заря-
дом обр. 41 . . 69,5
То же обр. 39 - 55,0
То же старого
образца ♦ - ' —
Патрон с ма-
лым аарядом
обр. 41 . . * - 52,0
То 9Кв обр. 39 36,0
То те старого
1 Металлический лоток применяется для транспортировки выстрелов к 50-лш
—К 50-лш автоматическому миномету обр. 19^
коричне-
вый
кори чце-
вый
золеный
f
коричне-
вый
корячне-
вый
красный
зеленый
зеленый
красный
красный
ТГ"“
зеленый
кр асшдй
легкому миномету обр, 36, а
зёхДеШпй
зеленый
красный
красный
Боеприпасы к 81-лм* тяжелому миномету обр* 34
М-2
я. Gr. W. 34 (8 cm)
Л Краткая таблица комплектации выстрелов
**•<
И г11 inch ов 1 ни е выстрел ов
Si-AfAf выстрел осколочной
миной обп. 34
81-ЛЪЧ ВЫСТре:! осколочной
подпрыгивающей миной обр. 38
81-AL4 ВЫСТре I дымовой ми-
ной обр. 34
Мина
1
8 cm Wgr. 34
81-,ил осколочная
мина обр. 34 (фиг 291)
8 cm Wgr. 38
81-лш осколочная
подпрыгивающая мина
обр. 38* (фиг. 292)
8 cm Wgr. 34 Nb '
81-Л1Л1 дымовая мина
обр. 34 (фиг. 293)
Вес мины
кг
Длина мины з3р11пате |Ь
.мм 1
L
I
Wgr. Z. 38
или
пьза
Средство
вое пламе-
ii ени я
Патрон-
ный мин-
ный кап-
сюль’пое-
пламспп-
ТС !Ь
330
330
или
Wgr. Z. 38
или
Wgr. Z Т.
1 Приказом от 30.9.42 г* по германской армии сообщается о введении на вооружение такой же мины обр. 39—8 с
. 39, отличающейся повышенной прочностью корпуса.
Б. Боевой заряд
Устройство заряда
Заряд переменный; состоят из основного за-
ряда, помещенного в картонной гильзе, герме-
тизированной картонным пыжом, и трех равно-
весных пучков, помещенных в картузах иЭ ис-
кусственного шелка
Различаются пять зарядов:
i-й основной заряд в картонной гильзе
2-й основной заряд и один пучок
3-й основной заряд и два пучка
4-й основной заряд и три пучка
5-й основной заряд и четыре пучка1
Основной заряд в виде патрона помещается
в трубке стабилизатора, а пучки в картонных
или металлических коробках (фиг; 294)
Наименование выстрелов
81-льи выстрел осколочной
миной обр* 34
81-лш выстрел осколочной
подпрыгивающей миной
обр. 38
- - - — —
81-Л4Л€ выстрел дымовой мн
ной обр* 34
Вес пороха,
кг
10,0
основной заряд
пучок
Марка пороха
NgL’BL Р* -12,5 (К 1.0,2) Нитроглицери-
новый пластин-
. чатый порох
Ngl Rg- Р* - 12,5-(0,4.70/35)
В* Отличительные признаки и снаряжение
Мина I Маркировка
окраска
маркировка снаряжение
основном
па боевом заряде
! дополнительном
Красная
Темпов е
левая за-
щитная
14 Тротил литой без футляра 1 Нет i 1 На картузах s, Gr. W, 34 и дан- ные о порохе и изготовлении за- рядов
14 38 1 1 1 Тротил литой без футляра Нет То же 1
8 cm Wgr. 34
Wgr. Z* 38
или
8 cm Wgr. 34
Красная ;
Nb.
Дымообра-
зующее ве-'
щество
Нет
То же
Введен в германской армии приказом от 30.3.42 г*
Нитроглицери-
новый кольцеоб-
разный порох
ы-л
Этикеты
па укупорке
красными боль-
. ши ми буквами Nb
Г» Уку порка ометрелм
Вес, кг
Наименование укупоркл
Металлический лоток на три ми-
ны с основными зарядами и девять
дополнительных пороховых пучков
В трех коробках (фиг. 295)
Коробка из оцинкованного же-
леза или алюминия на три допол-
нительных пороховых пучка
Коробка из картона на три до-
полнительных пороховых пучка
ЫМ
Наименование выстрелов
порожней
с элементами
выстрела
14,4
Размеры, мм
Дл ина 285
Ширина 105
Высота 300
Маркировка на укупорке
I I I
Minition s» Gr. W. 34
0,050
0,040
0,080
0 т 070
Высота 12
Диаметр 82
Высота 12
Диаметр 82
Боеприпасы к 105-лм/ химическому миномету обр. 35
10 cm Nb. W. 35
Л Краткая таблица комплектации выстрелов
Вес мины, [Длинамины/
кг
Мины
мм
3 Zusatz ladling еп
d. s. Or. W. 34 (8 cm)
Взрыватель
Гильза
м-з
Средство
j воспламе-
| нения
]05-л*м выстрел осколочной
миной обр. 37
10 cm Wgr. 37
105-лм? осколочная
мина обр. 37 (фиг. 296)
431
Wgr. Z. 38.
или
Wgr. Z. Т,
Нет
105-лъи выстрел дымовой ми-
ной обр. 35 ковкого чугуна1
10 cm Wgr. 35 Nb. Те
105~лш дымовая мина
обр. 35 ювкого чу-
гуна (фиг, 297)
433
Патрон-
ный мин-
ный кап*
сюль-вос-^
пламени-
тель
105-лм{ выстрел дымовой ми-
ной обр, 35 стальной
10cm Wgr. 35Nb. St.
105-лмг дымовая ми-
на обр. 35 стальная
(фиг. 298)
433
То же
Устройство заряда
Ы___^_ы,
Б, Боевой заряд
Вес пороха
а
Марка пороха
JL' H~L L _1.—J~- _ ~_11. I Г.И.И. ~.~ _---—I
Заряд переменный, состоит из основного заряда, помещен-
ного в картонной гильзе, герметизированной картонным пы-
жом, и четырех равновесных пучков, помещенных в карту-
зах из искусственного телка
Различаются три заряда:
1-й основной заряд в картонной гильзе и один пучок
2-й основной заряд и два пучка
3-й основной заряд и четыре пучка
Основной заряд в виде патрона помещается в трубке
стабилизатора, пучки в металлической коробке, заклады-
ваемой в футляр (фиг, 299)
Пучки применяются двух типов. Они отличаются размера-
ми, При ^стрельбе пучками с большим диаметром на труб-
ку стабилизатора помещается папковый держатель
основной заряд
4,0
11,0
Nz, Man, N. Р,
(1,5Л,5) f. Wgr,
,
Nz. М. W, Bl, P.
(2.2,0,45)
Пироксилиновый по-
ристый порох для ми-
нометов
Пироксилиновый
пластинчатый порох
Наименование
I
выстрелов
окраска
105-ми выстрел
осколочной ми-
ной
Темнозеленая
защитная
105-льи выстрел
дымовой миной
обр, 35 ковкого
чугуна
Красная
-|Ч-
105-л4м выстрел
дымовой миной
обр, 35 стальной
Тем и озеленяя
защитная
21,0
। пучок малого
диаметра
2170
пучок большого
дчаметра
Ngl. Rg. Р.-12,5- Нитроглицериновый
(0,2.67/42) кольцеобразный порох
Ngl. Rg- P.-12j5- Нитроглицериновый
(0,2.90/45) кольцеобразный порох
В, Отличительные признаки и снаряжение
IHll-l-iM—— II I ^1 I i— ,
маркировка
14
Nb
2 или 32
Nb St,
Мина
снаряжение
Тротил литой без футляра
Пикриновая кислота прессован- 1
ная или
ТЭН флегматизированный в бу-
мажном футляре
Дымообразующее вещество
_—1- ------------------------
Пикриновая кислота прессован-
ная или ТЭН флегматиЗированный
в бумажном футляре
Дымообразующее вещество
Маркировка на ббевом заряде
I ЭТи-
основном
Нет
Нет
Нет
дополнительном
W cm Nb. W, I
и данные о бое-
вом заряде
То же
То же
кеты
I
Г+ Укупорка выстрелов
Вес, кг
Наименование укупорки
Футляр рез прессованного картона
на одну мину и четыре дополнитель-
ных пучка в коробках (фиг, 300)
Коробка металлическая или кар-
тонная на два дополнительных пучка
Коробка металлическая на четыре
дополнительных пучка
Наименование выстрелов
105-лы< выстрел
осколочно-фу гаси ой
миной
105-лгл* выстрел
химической миной
105-ЛЛМ выстрел
дымовой миной
порожней
01050
с элементами
выстрела
0,100
Размеры
мм
Высота 480
’ Диаметр 130
Высота
Диаметр
I
Высота
Диаметр
Боеприпасы к 105-.чл/ химическому миномету обр- 40
10 cm Nb, W. 40
А- Краткая таблица комплектации выстрелов
I
Мина Вес мины» кг Длина ми- ны , АЬЧ Вз ры вател ь
105-Л1 м фугасная оскол очно- мина 9,50 433 1 Wgr, Z. 38
1 05-jW4< мина химическая —... Wgr, Z. 38
105-лш дымовая мн- 10,20 433 Wgr. Z< 38
на
Маркировка на укупорк
На этикетке, приклеенной к
крышке коробки:
2 Teilkartuschen d. 10 cm Nb.
W, 35 и данные о порохе или
2 Zusatziadungen d* 10 cm
Nth W, 35 и данные о порохе
Гильза
6315 —
цельнотяну-
тая латун-
ная;
6315 St —
цельнотяну-
тая стальная
латунирован-
ная
М-4
Средство
воспламенения
Капсюльная
втулка
С/13 и* А. или
С/13 п. A. St
с переходной
втулкой
1 1. Н. Т,
Устройство заряда
Б. Б&е&ай заряд
Вес пороха
Марка пороха
Заряд переменный; состоит из основного, помещенного
в картонной гильзе, герметизированной картонным' пы-
жом, и дополнительных в виде кольцевых пучков, поме-
щенных в картузы из искусственного шелка.
Основной заряд в виде патрона помещается в трубке
стабилизатора, а пучки — в металлической коробке*
Воспламенение заряда производится с помощью ударной
капсюльной втулки
Дополнительные пучки надеваются на трубку стабили-
затора и воспламеняются от основного заряда
Наименование выстрелов
окраска
Основной заряд
^10,0
98,0
Дополн итачьный
пучок
NgL BL Р. - 12,5.
(1,1,0,2)
Ngl. Rg. Р.-12т5-
(0,2.88/30)
105-льи выстрел ос-
колочно-фугасной ми-
ной
Темно-
зеленая
защити ая
105-льи выстрел хи-
мической миной
105-зм! выстрел ды-
мовой ми пой
V — “-+—-
Темно-
зеленая
защитная
Нитроглицерино-
вый пластинчатый
порох
Нитроглицерино-
вый кольцеобраз-
ный порох
В, Отличительные признаки и снаряжение
Маркировка на боевом заряде
Мина
TW-1—L_ _!-_ i I "
маркировка
снаряжение
W
Этикеты
14
+г+*
Nb.
Тротил ЛИТОЙ
без футляра
в гильзе
На крышке —
данные о боевом
заряде
На корпусе
гильзы —10 cm
Nb. W. 40
в отделы]* укупорке
На крышке ме-
таллической короб-
ки:
Zusatzldg* d, 10 cm
Nb. W. 40
ОВ
То же
То же
Разрывной за-
ряд— флегмати-
зированныйТЭН
Дымообразу-
ющее вещество
То же
То же
м
Наименование укупорки
1 11 V I w^ew_“rrrwT!“r“rww^i— —в-^ттты
Футляр из прессованного кар-
тона на один выстрел
Футляр из прессованного кар*
тона на 10 коробок с пучками
Металлическая коробка на два
пучка
Г. Укупорка &№пр£Л№
Вес, кг
Размеры
порожней
с элементами
выстрела
Маркировка на укупорке
1,75
1,45
12,0
Высота
Диаметц
Высота
Диаметр
Боеприпасы
405
130
465 .
130
Munition. Nb. W. 40 т. Н.
па
т. Н.
крышке
Nb. W. 40
Zusatzldg d. 10 ст Nb. W.
на крышке
Z.kig- Nb. W. 40
Zusatzldg d. 10 cm Nb. W.
40
40
к 158-лш шестиствольному химическому миномету «d» обр. 41
15 cm. Nb. W, 41
А. Краткая таблица комплектации
М-5
Мина Вес мины, кг Длина мины, Л4.И Взрыватель Гильза
1 158-лтлт реактивная осколочно-фугасная f мина (фиг, 301) i 35,0 — 38,5 — 1020 Bd. Z. Dov. Нет
2 158-л1лг реактивная химическая мана с желтым кольцом1 — 1020
3 158-лш реактивная химическая мина обр. 33 с зеленым кольцом1 —1020 $
4 158-jlm реактивная химическая ми Па обр. 38 с зелено-желтым кольцом1 —1020
5 158-ми реактивная дымовая мина обр. 38 (фиг. 302) —35,0 — 1020 Bd. Z. D.)v. % 1 &
*4^
А
1 Вес реактивной химической мит ы в зависимости от снаряжения изменяется от 39 до 43 кг.
Средство
в ос пламенеиия
--,“™-- I-.-
Электрозапал
с контактной
втулкой
S. Боевой Заряд
Устройство заряда
Реактивный за ряд представляет собою сплошной цилиндри-
ческий блок из дымного пороха или цилиндрический блок
с 9 каналами из диглико левого пороха или комбиниро-
ванное устройство из трубок и цилиндров диглиКолевого по-
роха, Заряд пометен в верхней реактивной части корпуса
мины,
С целью уплотнения посадки заряда из дымного пороха,
•охранности его при транспортировке и более правильного
сгорания, к торцам блока приклеены войлочные кругиг
а вдоль его поверхности при закладке располагаются
шесть лент из мягкого толстого войлока. С этой целью
в комбинированном заряде из днгликолевого пороха при-
меняется картонное устройство.
Вес пороха, ’
кг i
i
-6,00
—10, оо
I
Марка пороха
I III
Мина
I
I
I
I
I
Digl. R.
Digl. Р
В, Отличительные признаки и снаряжение
Окраска
Маркировка
Снаряжение
158-.И.Ч реактивная осколочно-фу
гасная мина
Темнозелепая защитная
(Digh R)T
158-лш реактивная химическая
мина с желтым кольцом
Темнозеленая защитная;
на головной и доипой ча=
стих мины желтые кольцевые
• полосы
i ।
Тротил прес-
сованный в
картонном фуТ’
ля ре
ОВ
* м »»» ГТ"тт
158-лъл/ реактивная химическая
мина обр. 38 с зеленым кольцом
Темпозеленая защитная
на головной и донной ча-
стях мины зеленые кольцевые
полосы
OB
1 Если реактивный заряд изготовлен из днгликолевого пороха,
Дигликолевый порох
(трубки и цилиндры)
Дигл иколевый порох
(блок с каналами)
Дымный порох
(сплошной блок)
Реактивный
заряд
Дымный по-
рох
или
дигликоле-
вый порох
~ -
То же
To же ।
c
Этиксты
Оранже-
вый
Nb.W* d, Gr.
Bd. Z. D.)vt-
Мина
Окраска
Маркировка Снаряжение Ре?™НЫ^
3d pH Д
Эгикеты
158-лм! реактивная химическая
мина обр, 38 с зелено-желтым коль-
цом
158-,им реактивная дымовая мина
обр, 38
Наименование укупорки
Темпозеленая защитная,
на головной и донной частях
мины зелено-желтые кольце-
вые полосы
Темпозеленая защитная
Г, Укупорка выстрела
Вес, кг
I —- - -
порожней с
Футляр из прессованного картона с метал- 4,0
лич ее кой крышкой на один выстрел (фиг. 303)
Деревянный ящик на 600 шт. электрозапалов
в 12 пакетах по 50 шт. ч
ОВ
Дымный
порох или
дигликолевый
порох
Nb. 38
39,0—43,0
Дымообра-
зующее веще-
ство
Размеры, мм
Высота 1040
Диаметр 175
Длина
Ширина
Высота
4-
То же
Маркировка на
укупорке
Miln. Beh, 4644
I
Боеприпасы к тяжелому химическому миномету обр, 41 и «тяжелой метательной установке обр« 40 и 41» ы д
28/32 cm Nb, W. 41 u. s. W, О* 40 и, 41 ' ш"°
А. Краткая таблица комплектации выстрелов
Вес мины, Длина мины,
мм
Мина
кг
Взрыватель
Гильза
Средство вое
пламепения
28 cm, Wurfkorper Spr.
280-лш реактивная фугасная мина
32 cm Wurfkorper MFL 50
320-лм/ реактивная зажигательная
мина (фиг* 305)
Устройство заряда
50,0
79,0
Реактивный заряд представляет собой цилин-
дрический блок дигликолевого пороха с 9 каналами.
Центральный канал имеет восемь выпуклых гра-
ней, периферийные 8 каналов—цилиндрические
Заряд закрепляется в реактивной каморе при
помощи двух колосников, расположенных у торцов
блока. На боковой поверхности блока имеются восемь
продольных канавок, в которых помещаются целлу-
лоидные полые трубки, В центральном канале по-
мещается целлулоидная трубка со стопинной питью
и пороховыми столбиками по концам. Заряд имеет
два воспламенителя: нижний в картузе из искус*
ственного шелка, верхний—в виде пластинки с от-
верстиями, закрепленной в металлическом футляре,
который помещается в верхнем колоснике. С целью
усиления верхнего воспламенителя в футляре
помещается прессованный пиротехнический состав,
1250
Нет
1300
Б. Боевой заряд
Элемент заряда
Верхний вос-
пламенитель
Реактивный
заряд
-1
Нижний ВОС-
пламенитель
п, А* (8)
Wgr, Z/50
или 427
Вес, кг
0,003
б, 540
0,010
Нет
Электрозапал
обр. 1938
То же
Марка пороха
Do. Wu. Р/15
(Digl)
Nz. Man. St, Р. (9.5, 6/2)
Пироксилино-
вый порох в фор-
ме пластинки с
। отверстиями
. I " 1 и
I
Дигликолевый
порох
Пироксилино-
вый пористый
порох в форме
звездочек
I
Мина
280-Atw реактивная фугасная мина
320»^л< реактивная зажигатель-
ная мина
fcH lllfrlfll^l I ip I I и HI
Наименование укупорки
В* Отличительные признаки и снаряжение
Окраска
Маркировка
Темноэеленая защитная
Темнозелепая защитная
Деревянная рама с металлическими направля-
ющими.
Рама служит для транспортировки и для
стрельбы (фиг, 306): ।
а) 280-ям реактивной миной
б) 320-мм реактивной милой
Снаряжение
Реактивный
заряд
i----г+
Тротил литой
28 cm Wk. Spi\ без футляра
14
или
32
Тротил прес-
сованный (раз-
рывной заряд)
и зажигательная
смесь (нефть)
Разрывной за-;
ряд из прессован-
ного флегматизи-
рованного ТЭН’а
Укупорка выстрела
Вес, кг
порожней
27,5—32,0
С миной
- 82,0
-107,0
Дигликолевый
порох в виде
блока
То же
Размеры, мм
' _iiL _ J 1-1 1
Длина 1370
Ширина 410
Высота 410
Маркировка
Beim transport oben
(при транспортировке
верх)
Pk 28
Pk 32
Ш. ВЗРЫВАТЕЛИ
Взрыватели, применяемые в снарядах германской
артиллерии, многочисленны и различны по своему
устройству, действию и назначению.
Как правило, германские взрыватели непредохра-
нительного типа, взводящиеся сразу же по вылете
снаряда за дульный срез орудия. Обычно взрыватель
не имеет детонирующего устройства, а капсюль-дето-
натор и детонатор помещаются в запальном стакане,
ввинчиваемом в снаряд, и только у некоторых взры-
вателей (AZ 39, 3,7 cm Kpf. Z, Bd. Z. f. 7,5 cm
Pzgr. и т. д.) капсюль-детонатор помещается непо-
средственно во взрывателе.
По своему назначению и устройству германские
взрыватели можно разбить на пять групп.
-1. AZ и Jgr. Z. (ударные взрыватели и взрыва-
тели к пехотным гранатам)—чувствительные голов-
ные ударные взрыватели, имеющие в большинстве
случаев установки на осколочное и замедленное дей-
ствие. Время замедления указывается на корпусе
взрывателя, например—(0,15)—время замедления
0,15 сек., и различно в зависимости от калибра и
типа снаряда.
Взрыватели к дымовым снарядам, например,
—AZ 23 Nb, установки на замедление не имеют.
2. Wgr.Z — головные ударные минные взрыватели,
как правило, не имеют установки на замедление.
3. Hbgr. Z—взрыватели к снарядам с колпаком—
ударные головные взрыватели помещаются под бали-
стическим колпаком снаряда и приводятся в дей-
ствие при ударе в преграду с помощью специального
стержня, помещенного также под балистическим кол-
паком.
4. Dopp. Z.—трубки двойного действия—дистан-
ционного и ударного. Часовой механизм, стандарт-
ного типа Тиль-Крупп или Юнганс обеспечивает
получение разрыва снаряда в воздухе в заданной
точке траектории.
Трубки на корпусе не имеют накатки с делениями
и для ведения дистанционной стрельбы требуются
специальные установочные ключи, имеющие лимб
с делениями.
5. Bd.Z.—донные взрыватели инерционного дей-
ствия изготовлены с постоянным временем замед-
ления. Время замедления назначено в соответствии
с калибром и типом снаряда.
Взрыватели, имеющие установку «крепления по
походному» (например, AZ 23 umg. m. .2 V.), которая
обозначается знаком «+», перед заряжанием обя-
зательно должны быть установлены на то или иное
действие; в Противном случае будут отказы в Дей-
ствии у цели.
У взрывателей) имеющих чеку походного крепле-
ния (AZ ЙЗ. Nb., Dopp. Z./S90, s. Jgr. Z. 23 и др.),
чека удаляется только перед заряжанием. Взрыва-
тели без чеки к перевозке не допускаются.
УСТАНОВКА
ЗРЫВАТЕЛЕЙ ПЕРЕД СТРЕЛЬБОЙ
1. Взрыватели типа AZ 23
Установка взрывателя перед стрельбой произво-
дится поворотом установочного крана до совмеще-
ния (а не до упора, в отличие от отечественных
взрывателей) шлица на кране с отметкой на корпусе
взрывателя «О»—осколочное действие, или «MV»—
(замедленное действие)' (фиг. 307). Для установки
применяется ключ (фиг. 308), при отсутствии его
можно использовать для этой цели ружейную от-
вертку. Основная установка взрывателей этого типа
на «О», т. е. осколочное действие. Чеки из взрывате-
лей вынимать обязательно и только непосредственно
перед заряжанием.
2. Взрыватели типа AZ 23 umg. m. 2 v
Основная установка взрывателей данного типа—на
походное крепление «+». Поэтому взрыватели типа
AZ 23 umg. m. 2 у. (фиг. 309), перед стрельбой обя-
зательно устанавливаются поворотом установочной
втулки до совмещения одной из отметок—«О/V» (без
замедления), «0/2» (с замедлением 0,2 сек.),Чили
«0/8» (с замедлением в 0,8 сек.) с риской на непо-
движной втулке. Установка производится ключом
(фиг. 310).
3. Взрыватели типа Bd. Z. f. 15 cm
Установка взрывателя производится поворотом
крана до совмещения риски на кране (перпендику-
лярной шлицу) с одной из отметок на корпусе взры-
вателя—«О/V» (без замедления), «К/V» (малое за-
медление) или «G/V» (большое замедление) (фиг. 311).
Установка производится ключом (фиг. 312).
4. Трубки механические дистанционные и двойного
действия
Особенностью германских механических трубок
дистанционных и двойного действия является отсут-
ствие на корпусе трубок установочной шкалы с деле-
ниями, вследствие чего установка таких трубок мо-
жет быть произведена только при наличии специаль-
ных установочных' ключей, снабженных шкалой
(фиг. 313).
Для установки ключа на с командованное деление
нужно ослабить винтовой барашек 7, затем повер-
нуть патрубок 2 до совмещения риски а со скомандо-
ванным делением на шкале лимбами, наконец, бараш-
ком 7 закрепить произведенную установку ключа.
После этого установочный ключ надевают плотно
на трубку так, чтобы выступ ключа б вошел в паз в
на колпаке трубки (фиг. 314) и вращают ключ за
рукоятку вправо до тех пор, пока нижняя пружин-
ная защелка ключа не заскочит в паз г трубки.
Дальнейшее вращение ключа станет невозможным,
и трубка будет таким образом установлена на ско-
мандованное деление.
Шкала на ключе нанесена в градусах (фиг. 315),
с ценой малого деления в 1 градус или в секундах
(фиг. 316). Ключ, показанный на фиг. 317, имеет
приспособление,, (нониус) д для более точной уста-
новки трубки.
Основная установка всех механических трубси
двойного действия—на удар—паз в совпадает с па
зом г (см. фиг. 314); следовательно, при отсутствш
установочных ключей можно вести стрельбу сна
рядами с механическими тру-бками только на удар
Предохранительные чеки выдергиваются обяза
тельно, но только после установки трубки nepej
заряжанием.
Взрыватели и трубки, применяющиеся в снаряда?
германской артиллерии, приведены в следу юще!
таблице.
Таблица
ЯН
№
по
нор.
1 срманское
обозначение
Краткая характеристика
В каких снарядах применяется
А. Головные взрыватели к малокалиберным снарядам
2
3
4
5
AZ 1551
AZ 1552
AZ 1502
AZ 1504
AZ 1505
Взрыватель непредохрапительнога типа,
мгновенного действия
То же, что и AZ 1551, но корпус взрыва-
теля сделан из сплава на основе цинка
Взрыватель непредохранительного типа,
мгновенного действия
То же, что и AZ 1502
Взрыватель непредохранительного, типа,
мгновенного действия с самоликвидацией па
траектории
В осколочно-трассирующих и осколочно-
зажигательных снарядах к 14,9-/45/ авиацион-
еюй пушке Браунинг
То же
В фугасных снарядах к 20-лглт авиационным
пушкам
В осколочно-трассирующих и осколочно-
зажигательных снарядах к 20-лм< авиацион-
ным пушкам
В фугасных снарядах к 20 лмг авиационным
пушкам
I
I
Продолжение
№
по
пор.
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
1
h
б
7
8
9
AZ 5045
2 cm Kpf Z. 45
3,7 cm Kpf Z. Zerl* P.
То же, что и AZ 1502
То же, что и AZ 1502
10
12
13
14
3,7cm Kpf. Z. Zerl.Fg.
3,7 cm Kpf Z. ZcrL Pv.
AZ 39
AZ 39 Zn
№ 15
Ku IS
Взрыватель не предохранительного типа,
мгновенного действия с дальним взведением
и пороховым сам или кви датором
Взрыватель непредохранительного типа,
мгновенного действия с дальним взведением
и самоликвидацией
Дальнее взведение и самоликвидация осу-
ществляются с помощью часового механизма
То же, что и 3,7 cm Kpf Z* ZerL Р., но
упрощенной конструкции
Взрыватель непредохранительного типа, ;
мгновенного действия
I
I
То же, чго и AZ 39, но корпус взрывателя ,
сделан из сплава на основе цинка
Голонной чехосл шацкий взрыватель не-
т|редохранительного типа, мгновенного дей-
ствия. Взрыватель снабжен предохранитель’
ным колпаком, который перед стрельбой
срывается за кольцо. Без колпака взрыва*
те ль не опасен, по расходоваться должен
в первую очередь
То же, что и № 15
В осколочно-трассирующих снарядах
к 20-ш< автоматическим зенитным пушкам
То же
В осколочно-трассирующих снаря-
дах к автоматическим зенитным, танковым
и противотанковым пушкам
В 37-льи о скол очно-трас сирую щих сна-
рядах к автоматическим зенитным пушкам
То же, что и 3,7 cm Kpf, Z Zerl. Р.
В осколочных и о скол оч н о-трассирующих
снарядах к 37- и5СНчл танковым и противо-
танковым пушкам
То же, что и AZ 39
В 37-льм осколочных гранатах к чехословац-
ким танковым и противотанковым пушкам
В 47-льи осколочных гранатах к чехосло-
вацким противотанковым пушкам
Продолжение
1МЫМШЙ
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
III
Б- Головные взрыватели к снарядам калибра 75-мм и выше
L. Igr* Z, 23
I
L, Jgr* Z, 23 п. A.
L. W. M. Z 23
L* W* M. Z* 23 n. A.
kb AZ 23
kl. AZ 23 Nb.
kt, AZ 23 Nb.
(PreBstoff)
Взрыватель непредохранительного типа,
двойного ударного действия с двумя уста-
новками на:
«О»—осколочное действие
«М\Л>—замедленное действие
Корпус взрывателя латунный
Отличается от L. Igr. Z 23 материалом кор*
пуса* Корпус взрывателя из алюминия—
обл егченный
Взрыватель непредохранительного типа
двойного действия. Установки на замедление
не имеет* Корпус латунный
Взрыватель непредохранительного типа
двойного действия с двумя установками на:
«О»—осколочное действие
^MV»—замедленное действие
Корпус взрывателя из алюминия
Взрыватель непредохранительного типа
двойного ударного действия с двумя уста-
новками на:
«О»—осколочное действие
«MV»—замедленное действие
Взрыватель малого габарита
Взрыватель непредохранительного типа
двойного ударного действия
Отличается от Kl. AZ 23 Nb тем, что кор-
пус взрывателя изготовлен из пластмассы
В осколочно-фугасных снарядах к 75-мм
легкому пехотному орудию обр* 18
То же, но и в осколочно-фугасных спаря-
дах к 75-^л1 легкому гор но-пехот и ом у ору-
дию обр. 18
То же, что L* Igr* Z 23
То же, что L. Igr* Z 23 п, А*
В осколочно-фугасных гранатах к 75-л*л<
горному орудию обр* 36 и 75-мм танковым
пушкам
В 75-.км и 105-Л1*м дымовых снарядах
В дымовых снарядах к 10!хил< гаубицам
Продол жение
Германское
обозначение |
L
Краткая характеристика
В каких снарядах применяется
AZ 23 Nb.
AZ 23 Geb.
AZ 23/28
AZ 23 v, (0,25)
AZ 23 v. (0,15)
AZ 23 umg* m. 2 v*
Взрыватель двойного ударного действия
е чекой пзходного крепления. Чеку выдер-
гивать только перед заряжанием
Взрыватель без чеки опасен
Взрыватель непредохранительного типа
двойного ударного действия с двумя уста-
новками на:
«О»—осколочное действие
«MV»—замедленное действие
Взрыватель непредохранительного типа
двойного ударного действия с двумя уста-
новками:
Ю»—осколочное действие
«MV& (0,25)ff—замедленное действие,
0,25 сек.—время замедления
То же, что и AZ 23 v. (0,25), но время за-
медления 0,15 сек*
I Взрыватель не предохранительного типа
с тремя установками (на осколочное дей-
ствие и 2замедления) и креплением по поход-
ному
Значение отметок на установочной втулке;
«4-»—походное крепление
«О/V»—осколочное действие
«0/2#—с замедлением 0,2 сек*
«0/8»—с замедлением 0,8 сек*
В дымовых снарядах к 150-лл гаубицам
В осколочно-фугасных гранатах к 75-лл
горной пушке обр* 15
В осколочных гранатах к 88-лл зенитной
пушке
В осколочно-фугасных снарядах к 105-лиг
пушкам и гаубицам и 150-л л пушкам
То же, что и AZ 23 v* (0*25), а также и в
осколочно-фугасных снарядах к 75-лл п>
леоой пушке обр* 16
В ос кол очно-фу гас епях снарядах к 150-лл
тяжелым полевым „гаубицам и 211-лл мор-
тир ам
Продолжение
HWV
V
110
пор.
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
28
AZ 23 umg. (0,8)
29
30
31
32
AZ 23 umg. (0,15)
AZ 38
E. Kz* m V (0,12)
E. Kz. dz. f. Sprgr.
To же, что и AZ 23 umg. m, 2 v., нос двумя
установками. Значение отметок на установоч-
ной втулке:
*4-»—походное крепление
«O/V&—осколочное действие
«0/8»—с замедлением 0,8 сек.
То же, что и AZ 23 umg. (0,8), но время
замедления 0,15 сек.
Взрыватель непредохранительного типа,
мгновенного действия
В осколочно-фугасных и фугасных снаря-
дах к 15№мм тяжелым полевым гаубицам
ч
33
KZ C/27 St,
34
35
36
37
KZ C/27 L 4i.
KZ C/27 Ms
Головной взрыватель-инерционного дейст*
вия с постоянным замедлением, помещается
под балистическим колпаком. В фугасных ,
снарядах калибра 238 и 283-мм приме-
няется совместно с донным взрывателем
Bd. Z. f. Spr^. m. K°*
Головной взрыватель обр. 27 инерционного
действия с постоя ным замедлением, корпус
взрывателя стальной
Взрыватель помещается под балистическим
колпаком» а к 238 и 283-л/л* снарядам при-
меняется совместно о донным взрывателем
Bd. Z. С/38
То же
То же, но корпус взрывателя латунный
То же, что и AZ 23 umg. m. 2 v. .
В снарядах кумулятивного действия
В о скол очно фугасных снарядах к 150льч
пушке обр- 39 г.
В фугасных снарядах к 172, 238 и 283-wjf
железнодорожным пушкам
В фугасных снарядах к 150-ллс пушке на
мортирном лафете и к 203, 238 и 283*мм же-
лезнодорожным пушкам
То же
То же
AZ. f, Hbgr.
Hbgr. Z. 17/23
В 150-1^ снарядах с колпаком обр. 16
к гаубицам и пушкам
То же
Продолжение
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
- Дистанционные взрыватели и трубки
Zt. Z. S/30
Zt. Z. M 23 (t)
Dopp, Z, S/60
Dopp, Z. S/бО Fl *
Fest. Dopp, Z. S/60
Dopp. Z. S/60 Geb.
Dopp. Z. S/60 (Krupp)
Dopp. Z. S/90
6
Дистанционный механический взрыватель
со стандартным часовым механизмом типа
«Тиль-Крупп» 30 сек. действия
Чешская пороховая дистанционная трубка
30 сек. действия. Имеет предохранительный
колпак, который перед установкой трубки
срывается
На нижнем дистанционном кольце трубки
имеется шкала с делениями
Механический взрыватель двойного дей-
ствия—дистанционного, с временем действия
до 60 сек., и ударного
То же, что и Dopp. Z. S/60, но часовой
механизм типа «Юнганс»
То же, что и Dopp. Z. S/60, но с пони-
женными пределами сопротивления предохра-^
нителей
То же, что и Dopp. Z. S/60 но со временем
действия до 90 сек. Кроме того, Dopp. Z* S/90
снабжен чекой походного крепления, которую
перед заряжанием надлежит выдернуть
В осколочных дистанционных гранатах
к 88 и 1О5’Л/л4 зенитным «ушкам
В 105-лги агитационных гаубичных сна-
рядах
В осколочно-фугасных'’ гранатах к 75-лги
горному орудию обр. 36, 75-лги полевой пушке
обр. 16, 105-лш полевым гаубицам и тяжелым
пушкам обр. 18 и 150-мм тяжелым полевым
гаубицам
В осколочно-фугасных гранатах к 75-jlw по-
левой пушке обр. 18, 106-нМХ легким поле-
вым гаубицам, в дымовых снарядах обр- 40,
и агитационных к 105-лш легкой полевой га-
убице обр. 18
В осколочно-фугасных гранатах к 105-лг«
пушкам обр, К и Т и 150-jWjW тяжелой гауби-
це обр. Т.
В осколочно-фугасных гранатах к 75-мм лег-
ким горно-пехотным и пехотным орудиям сбр,
18 и 75-лм< горному орудию обр. 16
В осколочно-фугасных и фугасных снаря-
дах к 150-л#л< пушкам и 211-,ши мортирам
Продолжен ие
46
47
48
М. Dopp* Z. S/90 St
NL Dopp* Z. S/60
Dopp. Z, 16 n* F.
49
M. Dopp. Z. 2nK
В фу гасных снарядах к 150 и 283-лш желез-
нодорожным пушкам
В 283*лсм фугасных снарядах к железнодо-
рожным пушкам
В фугасных снарядах с колпаком к 238 и
283-alm железнодорожным пушкам
Применяется вместе с донным взрывате-
i лем Bd - Z* f* Sprgr- mK°*
В осколочно-фугасных снарядах к 203-
железнодорожным пушкам
Г. Донные взрыватели к малокалиберным снарядам
50 На взрывателе отсут-
ствует
51 Bd. Z. 5103*
52
53
54
4,7 cm- М 35
№ 15
№ 16
Взрыватель непредохранительного типа
инерционного действия с постоянным газо-
динамическим замедлением
Взрыватель н епр е дохранит ел ьнох^ типа
инерционного действия с постоянным газо-
динамическим замедлением
Взрыватель непредохранительного типа
инерционного действия с автор егулируемым
замедлением
Взрыватель непредохранительного типа
инерционного действия с а втор егулируемым
замедлением
Взрыватель не пре до хранительно го типа
инерционного действия с а втор егулируемым
замедлением
В 2О-Л1Л4Г бронебойных снарядах к авиаци-
онным пушкам
В бр он еб о йн о-трассирующих снарядах к 37
и 50-л<;и танковым и против танковым пушкам,
37 зенитным автоматическим пушкам и 75-мм
противотанковой пушке обр- 40
‘ В 47->ил< бр о небзй но-трассирую тем сна-
ряде к чехословацкой противотанковой пушке
В 37-мм бронебойных снарядах к чехосло-
вацким пушкам
В 47-ш< бронебойных снарядах к чехосло-
вацким пушкам
Продолжение
f№
по
пор.
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
Д. Донные взрыватели к снарядам калибра 75-.ч.ч и выше
55
56
57
58
59
60
61
62
Bd. Z- f? 7,5 cm Pzgr.
Bd. Z- L 7,5 cm Pzgr.
Bd- Z, L 8,8 cm Pzgr.
Bd. Z. Г 10 cm P'Zgr.
Bd. Z. L 10 cm Pzgr, *
Bd. Z.f. 15 cm Gr 19 Be
Bodenzftndung
Ak-’Zn 1163
Kz, Bd, 2. 10
Взрыватель непредохранительного типи
инерционного действия с постоянным замед-
лением, выполненным в виде свободной ка-
моры с узким отверстием и пороховой пе-
та рдой
То же, что и Bd. Z, f. 7, 5 cm- Pzgr. с посто-
янным газодинамическим замедлением без
пороховой петарды
То же, что и Bd. Z, f. 7,5 cm, Pzgr*
I
To же
To же
Взрыватель непр ЛЬ? хранительно го типа
инерционного действЖ с тремя установками
на:
«о/V»—без замедления
^k/V»—малое замедление
ig/Va—большое замедление
Взрыватель предохранительного типа инер-
ционного действия с тремя установками:
«О/V»—без замедления
«1/V>—малое замедление
«2/V®—большое замедление
В 75’лтя броиебойно-трассирующтх сна
рядах
То же, что и Bd- Z, f. 7,5 cm Pzgr-
В бронебойно-трассирующих снарядах
к 88-лсл/ зенитным пушка 1
В бронебойно-трассирующих снарядах
к 105-лйи пушкам и полевым гаубицам
В бронебойно-трассирующих снарядах
к 105-ль« полевым гаубицам
В бронебойных снарядах обр, 19 к 150-лглс
пушкам и тяжелым полевым гаубицам и в фу-
гасных снарядах обр* 17 к 211--мл« мортирам
В 150-лгл# пушечных бронебойных снарядах
В фугасных гранатах обр. 17 к 21l-льи длин-
ноствольной мортире
I
Продолжений
МЫ
№
по
пор.
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
----------—1 ---------_. .
63 Kz. Bd. Z* 10*
64 Bd. Z-f.2icm
Gr. 18 Be.
65
66
67
Bd. Z. f. Sprgr. m. Kc*
Bd. Z. f. Sprgr. m. K-
(f. 28 cm H.)
Bd. Z. C/38 *
Взрыватель непредохранительмого типа
инерционного действия с двумя установками:
«O/V*—без замедления
aM/V»—с замедлением
Взрыватель непредохранительного типа
инерционного действия с постоянным време-
нем замедления
Донная мэрская трубка обр. 38 непредс-
хранителыюго типа с постоянным пороховым
замедл ением
То же, что и Kz. Bd. Z. 10
В бетонобэйных снарядах обр, 18 к 211 миг
мэртирам
В фугасных снарядах Старого"; образца к
238 и 283-леи железнодорожным пушкам
В фугасных снарядах к 283-л/?и гаубицам
В фугасных модернизированных снарядах
к 150, 238 и 283-ил/ пушкам
Е. Минные взрыватели
69
AZ 5075
(на взрыватели клей-
мо нс наносится)
Wgr. Z. 38
70
71
Wgr. Z. 34
Wgr Z. 36
Головной взрыв ател ь н еп ре дохранит ел ьео го
типа, мгновенного действия
Головной взрыватель непредохранительного
типа г мгновенного действия
Головной взрыватель непре до хранит ель-
типа, двойного ударного действия, с пи- \
ротехническим дальним взведением
Головной взрыватель пепредохранитель-
ного типа, двойного ударного действия, с
двумя установками. Взрыватель с дальним
взведением и чекой походного крепления,
удаляемой перед заряжанием,
В 37-леи надкалиберных минах кумулятий^
но го действия и ружейных гранатах
В осколочных, дымовых и химических
минах к 50, 81 и 105-леи минометам
То же
В 105-лгл осколочно-фугасных минах
Пр одолжение
№
по
пор.
Германское
обозначение
72 Wgr. Z. Т.
73 L. Igr. Z. 23 п. А. (8)
74 Wgr. Z. 50 или 427
75 Bd. Z. Dov.
76 Bd. Z. 5130
Краткая характеристика
Головной взрыватель непредохранмтель-
ного типа, двойного ударного действия с
дальним взведением. Взрыватель сделан из
пластмассы.
Взрыватель непре до храните ль но го типа
двойного ударного действия с двумя установ-
ками на:
«Оа осколочное действие
ШУ» замедленное действие
Отличается от L, Igr. Z. 23 п. А. повышен-
ным временем замедления (до 0,8 сек.)
Головной взрыватель непредохранитель-
ного типа инерционного действия, с чекой
походного крепления, удаляемой перед вы-
стрелом
Донный взрыватель непредохранительного
типа инерционного действия
Донный взрыватель непредохранительного
типа инерционного действия
В каких снарядах применяется
То же, что и Wgr. Z. 38
В реактивных 28CHfw фугасных минах
В реактивных 320-лж зажигательных ми*
нах.
В реактивных 158-ш< минах к миномету d
В 37-мм надкалиберных минах кумулятив-
ного действия
Фиг. 1. Клейма на штампованном
корпусе осколочных и осколочно-
фугасных снарядов.
Моральнее
клеимо яри&м-
рока fipo&f
Бршшя
Г W
II
12HL1933
НМфйфЯШ;
фирма^дма&ш
и год изгоню-
ц&йа
номер соар»до
Намор партии,
ti3Z(MJ?oaasoif3
Н^рларши,ршр^.
зй&мю&$
и 2вд UttfflW&fiBffiffi
Номер снаряда
Нонтрор^нрзе фрейма
приемзщМюй дна
H&tfsp ЛИ{0Я$Ж, г/
фирма. &ёяа$ш& &'
sozowcdty, и вод
и320т0ё^£оия
Номер
снаряда
Фирма,
^работа8мая
за&мюдку
Фип 2, Клейма на корпусах снарядов, штампован-
ных через дно.
л
Ном$ параш
и гей изгоям
Кентральшю клейма
приемщакоб йна
293
Номер снаряда
Кёнтр&яьные
мейма приемщи
ка загатейки
Знак пройы
па брине/w
Фиг. 3. Клейма на корпусах бетонобойных снарядов.
Км/трмь/юе Мейми
приемщика йна
। нем ер партии.
уфарма.штампР'
Ьайщрт загтоб^/.
7 I и геа аегетейнетт
чг 7cfiL 7йЗв рФирмар^рябота-
jP/ вшан загетойкр
найояеюшха
к$н№ранън№
клейма прием-
фцШ корпуса
Номер лар^ии.фирра,
' йепа&жш Занш}&ку \
и гой цзгеи&Ёл&мг
Фирма, аОраба&аЙшйЬ
3a&№W#ty
кямаиртавгк# рог л-
$^шчя?2Т е&мФп$ слои/йпи daw#}
Номер парш^
фирма аелаа&ая
ашпо$/{& и гой
изгояюйл&жя
Фиг. 4. (Клейма на корпусах бронебойных
снарядосТ
4
юлг гз /V
J JO /JJ7
I _ -L' _ »---------------------------------1 him I— ----------------------------------r
_ . "__________________l_ ._ . -_~ ~_ ' _________'
I
Фиг. 6. Клейма на донном
взрывателе.
Фиг. 5. Клейма ria го-
ловном взрывателе.
Фиг, 7. Клейма на доп-
пом срезе гильзы,
Фиг, 8. Клейма на электро-
запальной втулке,
Фиг, 9. Отличительная окраска на донном срезе гильз+
I*
Rfi
и ?O£? при
gt&qptjLrP t Ch9
(ш? и 3*0*
p £ л
Q&~nCfTb£№iO20 за <J-iCp&JK&HLfP
Ujucpp 33
ЗесФЁай Зн&к
Условное обозна-
чение мепзалла
веа^шего пояона
Знак ^мэвай
ъионцки
Gw 1 S8 A
г
день wet ftь и год
смар&жемля
ct7f£^*aeo за
I KP 5
Фиг. 10. Окраска и маркировка герман-
ских снарядов.
V
*
ч tf>w «я
Фиг. 12. Ящик для выстрелов к 25--ил
французской пушке.
a
Фиг* 11. Выстрелы к 25-лсм
французской пушке.
a—е бронебойным снарядом ( б—
с бронебойно-трасс1рук>щим сна-
рядом, в—с б роявбойпс-траесару ю*
щим снарядом
t^R,P.(3-3/U5)
Uf 19405
ai\x Ijc 41 V/
Фиг* 14 Металлический лоток на 12
выстрелов к 28-л£.и тяжелому проти-
вотанковому ружью обр, 41.
Фиг, 13* Выстрелы к 28мсм
тяжелолчу противотанковому
ружью обр* 41 (s. Р, В. 41).
а — с бронебойным снарядом
•_ обр. 41* б—с осколочным снаря-
дом обр* 41
Фиг* 15. Кар-
тонный футляр
на один выст-
рел к 2Й-*и*и тя-
желому проти-
вотанковому
ружью обр* 41
д7сй)%к.
32
2Rdf.0AO
L М,Л£?4ЛГ
h _ч
175g
Од!.ЯР-^ВД>
Dbg 1939/5
Jg 2.II.39N
I
ЮТ
63jI
17<m Pak
J753
'MII4W
OtgB»S
I Jg2um
6331
1934
3L7cmHak
3,Tcoift*K.
1«9
DgL«pi:w
Pb3 >339/5
^cjiJbK
:50g
BgLiW -aifiud
Dbg Я95Ц5 j
JglA.39H 1
T
—i-4V^
e
Фиг* 16. Выстрелы к 37-зш противотанковой пушке (3,7 ст Рак*).
Л—с осколо^но-трассирующим снарядом обр* 18 модернизированным, б—с оско-
лочно-трассируннцим снарядом обр* 40, в—с бронебойно-tjкассирующим снарядом*
г—с бронебойно-трассирующим снарядом обр* 40*
Фиг. 17. Надкалиберная мила куму-
лятивного действия к 37-мм проти-
вотанковой лутке (3,7 cm Ра kJ.
37**
SI6q Гф ЗЛ’>А—
rdf M/n
Cc 4 a. 4? V
Фиг. 18. Боевой заряд
к нэдкалиберпой мине
кумулятивного действия.
Фиг, 19. Металлический простой ло-
ток на 12 выстрелов к 37-jk.m про-
тивотанковой и танковой пушкам
(3,7 ст Рак. ц 3,7 cm l4wK).
Фиг, 20. Металлический лоток с при-
жимной планкой на 12 выстрелов
к 37-Л1Л/ противотанковой и танковой
пушкам (3,7 ст Рак* и ЗД ст KwK).
Фиг. 21. Корзинка
на 11 выстрелов
к 37-дм* противотан-
ковой пушке (3,7 ст
Рак),
Фиг. 22ч Метал-
лический футляр
на один выстрел
с надкалнберной
миной кумуля*
тивлого действия-
П59
ОЦИМ/1 I
Фиг, 23. Выстрелы к 37-мм танковой пушке (3,7 cm KwK).
ct—е оеколочна--грассирующим снарядом обр* 18 модернизированным, б—с оско-
лочно-трассирующпм снарядом Ъбрт 4fi, s—с б ренте бой но-трассирующем снарядом,
г—с бронсбойно-грасспрующем снарядом обр* 40
Фиг. 24. Выстрел с ос-
колочной гранатой
к 37-/1Л( противотан-
ковым и танковым че-
хословацким пушкам
[3,7 cm Рак. (t)
и 3,7 ст KwK (t)].
золовка
V<#n Kwh mt
iTcV'.^jK Wftji
t66g I
краскам
Черная
гсловк#
42
ьдГзЗло
Черная
головка
<c красной
ввращкса.
Черная
кольц&вйя
nwwa
06g % j
2hpfftb4
SjfimKHt beftj
Wftj
&0q
Ю£-1|>ДО»)
D&9«fc
(/d аЬдв£(Ше
&TCnK*№ J^t]
Vm Rju 37щ
I №89
RP^-fj 86^51
Dftg^So
Lta2h$et>6&iM
Фиг. 25, Выстрелы с бронебойными снарядами
к 37-Л1Л1 противотанковым и танковым чехословац-
ким пушкам [3,7 cm PakT (t) и 3,7 cm KwK (t)J-
т
Кр<х№а4
паласа
^gatdS'c
B^noQ
«.ольцевАа
гцЭАЧЭСД.
U^qi«p4
vaAimticifl
£м
37(14 WX3B4I
llrRMbfr
5л 1938 J2a
гксК10дд94
Красная
полоса
VflnKwK 38M’
3Jtm PaU37*t’
16843^
089MV10
lb. 6.4
V^XAh37(Hj
^68^
4s
ЛЦАОЛО
LfgZhqef 16.
Фиг. 27, Выстрелы с бронебойко-трассиру-
ющими Снарядами обр, 40 к 37-лмг противо-
танковым и танковым чехословацким пут-
кам [3,7 cm Рак. (t) и 3,7 cm KwK (t)].
Красный
К?ижок
Фиг, 26. Выстрел
с бронебайно-трасси-
рующим снарядом к
37-лл противотанко-
вым и танковым че-
хословацким пушкам
[3,7 cm Рак. (t)
и 3,7 cm KwK (t)].
фй'
’2
emPrar Patr Э4‘1
Bd Z1^403•>
3,7 cm PaK 34<fi
17ст.К^К34Ф
Флг* 29. Деревянный лоток на
12 выстрелов к 37-льи проти-
вотанковым чехословацким
пушкам |3Т7 cm Pak. (t)J.
Фиг, 30* Выстрелы к
Л"-
а—с осео *юч । т ой ^гра и ат ой т
черная
Z30JO-1
45 ач
Sttiiku M*
Soil mo 1Ш
enZ 711W
47-лмг противотанковой чехословацкой пушке
[4,7 cm Рак, (I)].
б—с брпнебойыы?! сгнрядом й—с бронебойно-трасси-
рующем снарядом
4,7стг Sprfl Part
м.
Ugu Pat
Umgcpickt durch
h.Mo&a
зтк
Фиг. 3L Дере-
вянный лоток на
шесть выстрелов
к 47-мм противо-
танковой чехо-
словацкой пушке
[4,7 ст Рак- (t)].
Фиг. 32- Выстрелы
к 47-мм противотанко
вой французской пуш-
ке [4,7 ст Рак. (f)].
слова—с бронебойным
снарядом без балисти-
ческого ннкопечн и на,
справа—с бронебойным
снарядом с балзхтнчс-
CKLiM наконечником.
Фиг. 33. Металлический
лоток на четыре выстрела
к 47-мм противотанковой
французской пушке [4,7cm
Рак, (!)].
X
Lr ЛАДОЙ
A
Пластмасс
16
LrfAAOA
Lfg$£*9Urt\
/до/ss/r.
QckSS
9а 0 э
кН L04Q/1
СЪАЗЙ
90Qg
ад 4J?-шфо зЛ
№1194С/1
Jij Л 4404
ВсЛЗЗ
2309
(?» eiP AO^HJt)
Cdflfeuyi
Jg fl А. АН
Р<* 33 '
900?
доздзфозд
R^lS4Xyi
Jg&44Q4
f939
D
0360
6300
2
обр.
к
Фиг, 34. Выстрелы
50-Л1.и противотанковой пушке
а — с осколочной гранатой обр. 38Ф
б — с бронебойн о'грассирующим снарядом,
в —с бропе^ойно-трассирующим снарядом обр, 39,
г — с бронебойно-трассирующим сна рядом обр* 40,
38 (Рак. 38),
F
Lr НАДОЙ
Lr7WA
JcmPoWHuT
eoog
aig; ийедфю^о
RdfWty*
Jj &440M
Пластмасса,
5 cm Рак KIT I
200g
01 gi (ВД5£!о-ЭД
HdHSAq/t
5ййч Pak’KuT
253 g
йсК mo/i
dj 9.440 M
6360 St
Фиг, 35.
Выстрелы
Jg S440«
5 Сгп Рак ЪСцТ
flOGj
D^lSQ.SWfriO-iyrt
Qdf f S4tyf
dg 44 40м
длинным СТВОЛОМ
к 50~лш противотанковой пушке с
[5 ст К и,Т (1g- L,)]<
а—с остйолочпой гранатой обр. 3S,
б —- с бронебойно-трассирующим снарядом,
в — с броисбойно-т1>зевиру1стцим снарядом^ обр.
г—с бронебойно-Трасспрукшшм снарядом оЗр+
39.
40.
Пластмасса
I
I
№
LFqbr_K-j2^y
МИН 40
w
«9
&p&»5t
tMsa
5смпр4к KbTtki
Й1В 9
Qdf '939/2
jg9iAACR
170g
ылявдЛ
Jg 14А0Й
Pa к £
fZOg
KgL
cui igasy?
Jg 94^4
?7Qg
Digl (UHSpWMf
udfigaa®
। JgS440R
Фиг, 36. Выстрелы к 50-мм протиоотанкрИой пушке с коротким стволом
5 ст К. u. Т. (kzf^L.)],
а—с осколочной гранатой обр* 38,
б—-с броtifбойно-трассирующим снарядом,
« — с бронебойио-трассирующмм снарядом обр. 39,
г-—с бронебойно-трассирующим снарядом обр. \(I.
Лмнямят
KwK
V
би^о-йо^АДб
fal tgao^
ярслдао^
fld У1940/1
jg <144Cta
lr.9&*ar
? cd f I Ab
S20g
^lUtGQS^oo-^
fdf^O/*
dg5<i аод
tQ4G
Bq 44*1 Z
33
*OOg
i-9i V-GQSfOa^)
jgg**ojn
19*0.
94
«317
Ч£1ьХ
63^7 st
5<ih K^K
— к
Фш\ 37. Выстрелы к 50-лш танковой пушке (5 cm KwK)-
а— е осколочной гранатой оЗр. 38>
(Г—'С бронебойно-трассирующим сиарядом}
₽-—с бронебойно-трассирующим снарядом обр- 39.
£—с бропебойно-трассирующим снарядом обр, 40.
Фиг. 38. Метал-
лический лоток
на четыре вы-
стрела к 50-лм1
противотанко-
вой пушке обр,
38 (Рак Зй)
Фиг. 39. Деревянный лоток
на четыре выстрела к 50-лш
противотанковой пушке
с длинным стволом н бО-лмт
противотанковой пушке
с коротким стволом.
Фиг. 40. Деревян-
ный лоток на шесть
выстрелов к 50-лш
танковой пушке J
>(5 cm KwK)*
.................. .
ТЗсяРьк 40
780 q .
a
I SLTSJug.
[DigS Ri»-Gi
|(6£5 ’30Да)
Kt z 1942/2*
Od 29,5 «Дц
6
Фиг. 41/ Выстрелы к 75-льи противотанковой
пушке обр. 40 (7,5 ст Рак. 40).
а-—с оеволочно-фугасдой гранатой обр. 34,
б—с броиебойно-’грасеируюЩЕм снарядом♦
Фиг. 42 > Метал-
лический [фут-
ляр для одного
выстрела
к 75-льи проти-
вотанковой
пушке обр. 40
(7,5 ст Рак. 40)*
Ej2U42.B|
I
6
a
Фиг, 43. Выстрелы к 75-лги противотанкоио
Jrf, пушке обр. 41 (7,5 cm Рак. 41),
“ е бролебойно^трасспрующим снарядом,
в с осколочно-трассирующим снарядом*
Фиг, 44. Метал-
лический фут-
ляр для выстре-
ла к 75-я.я про-
тивотанковой ‘
пушке обр. 41
(7,5 ст Рак.41).
oBD
^Л<|4
370g
4r QPfl35-5b2]
Gdf *дзэ/|
Jg2540S
I ГС'Ц‘
370 9
К.Й»(135’5УЕ)
Rdf 1834'1
J9 Й4С I
Фиг. 45. Выстрелы к 75-.илг танковой пушке
(7Т5 cm KwKJ-
а — с ос к ол очи о-фугасной гряпатой обр. 34,
б — ео снарядом ну му лят явного действии обр. 38»
Г."-. _ л -г — — — — - J “ “
ййййй^йвйййй
44 4ДО
Nb
£4
Jg 51405
кросмдя
КОП&ЦГВЙЯ
Л OHOCf*
ncrpcR
oBD
oBD
3?09
eras
ffe
DJ4 193ДО
J ч 42*0 3
ftdf ШЭД/i
Фиг.
Мет ал лич е-
ев»
' 5«л> КлгК
Фиг, 45, Выстрелы к 75-л<л! танковой’ пушке
(7,5>tn KwK)*
о — с бр энебой ио-трас о ярую щ им’снарядом,
ш в—с дымовым снарядом.
ский лоток па два вы-
стрела к 75-лш тан-
ковой пушке (7,5 ст
KwK).
Pigr
635Й
Nbgr-
*
^5AWx
ШШ
i
?B2phPc*W
2600
7fi2 ежРййЗб
Фиг, 47. Выстрелы к 76,2-лмс противотанковой пушке обр*
36—переделанной русской Ф-22 [7Т62 ст Рак, 36 (R)]*
а — о оодолочно-фуг&еной гравдто* обр. 34,
б — с бронебоЖно-трассирующвм «нарядом,
в—« бронебойно-трассирующим сзирндсйл обр. 40.
Фиг* 48. Метал-
лический фут-
ляр с вы стр е-
лом к 76,2-jkm
и ротивотан но-
вой пушке обр*
36— переделан-
ной русской
Ф-22 [7,62 ст
Рак. 30 (R)].
Фиг, 49. Осколочно-
фугасная граната обр *
18 к 75-лл легкому
пехотному орудию
обр. 18 (1. I. 0/18).
Фиг. 50. Осколочно-
фугасная граната обр.
18 А1 к 75-мм легко-
му пехотному орудию
обр. 18 (1. L G. 18).
Фиг. 5L Снаряд ку-
мулятивного действия
к 75-ял пехотному
орудию обр- 18
(L Ь О. 18),
h
Фиг* 52* Боевой заряд к 75-мм легкому пехотному
орудию обр, 18 (L L G. 18)*
Фиг* 53. Плетеный лоток на три
выстрела к 75-лмг легкому пехот-
ному орудию обр* 18 (1. L G* 18).
4
Г?»
".1 I lilt
щ,?
Фиг, 54. Фугасная граната
обр. 38 к 150мм тяжелому пе-
хотному орудию обр. 33
(8. I- Q. 33).
Jg 3.540
Jg3.5 40N
I
ММЫ4Н
---#2
Фиг* 55- Дымовой снаряд обр.
38 к 150-леи тяжелому пехот-
ному орудию обр. 33
(s. L G. 33)*
Dt qLBL P1Q5GH»
0tal939/5
jgMSSK
fttJL fiL лмш-ванш
Т539/Т
«gLBi IH2WU>OZ1
Dbg №/s
4МЭ9 К
«□i
«ч 1«9IS
Фиг. 56» Боевой заряд к 150-лм* тя-
желому пехотному орудию обр. 33
(в. L О. 33).
фиг. 57* Плетенка на
один снаряд к 150-лл тя-
желому пехотному ору-
дию обр. 33 (в» L О-З3)*
Jg 1
Фиг* 58. Деревянный лоток на две
гильзы с зарядами к 150-л<л< тяжелому
пехотному орудию обр* 33 (s. I, О* 33).
ФиГ. 59. Осколочно-фу-
гасная граната. обр. 18
А! к 7&мм легкому гор-
но-пехотному орудию
обр. 18 (L Geb. L G. 18)*
Фиг, 60. Снаряд
кумулятивного
действия к 75*мм
легкому горно^пе-
хотному орудию
обр. 18 (I. Geb. I.
G. 18).
Фиг. 61. Боевой заряд к 75-лси легкому горно-пехотному орудию обр, 18
(L Geb. I. G* 18).
Фиг. 62. Металлический лоток
на шесть выстрелов к 75-лмс
легкому горн о-пехотному ору-
дию обр. 18 (1. Geb* I. Q, 18).
Фиг. Картон-
ныП Футляр ДЛЯ
выстрела к 75-мм
леюму гозно-пе-
хотному орудию
G!>p, 18 (L Geb. I.
G. 13)-
Фиг. 64. Осколочно-фу-
гасная граната обр. 34
AI к 75-тМ/И горному ору-
дию обр. 36 (Geb. G- 36).
Фиг. 65. Осколочно-фу-
гасная граната обр. 34
rot. AL к 75-леи горному
орудию обр. 36 (Geb.
G. 36).
। : ч-чт*
Фиг. 66. Осколочно-фугасная
та с цветным дымом к 75-jw.w
му орудию обр. 36 (Geb, G
грана-
горно-
36)*
284'
I
Фиг, 67. Снаряд кумулятивного дей-
ствия к 75-льи горному орудию обр.
36 (Geb* G* 36)
Фиг, 68- Боевой заряд к 7&мм горному
орудию обр. 36 (Geb. G. 35),
' 7*J w
Фиг, 69, Специальный заряд—пакет № 5
к 75-ли< горному орудию обр, 36
(Geb* G* 36).
Фиг. 70. Деревянный лоток на
шесть выстрелов к 75-ли? горному
орудию обр. 36 (Geb. G. 36).
Фиг. 71* Коробка
с тремя пламегасите-
лями к выстрелам
75--мл< горного орудия
обр. 36 (Geb. О. 36).
R8
Rot
Jg 25.4 00
Jg2^0t>
Фиг- 72. Горная оско-
лочно-фугасная граната
обр. 15 А1 к 75-л/л! гор-
ной пушке обр. 15 (Geb.
К* 15).
Фиг. 73. Горная граната
обр. 15 Rot к 75-яя гор-
ной пушке обр* 15 (Geb.
К* 15). .
Фиг* 74. Снаряд
кумулятивного
действия обр. 39
к 75-ял/ горной
пушке обр. 15
(Geb* К. 15)*
Фиг. 75. Боевой заряд к 15-мм горной пушке обр. 15
(Geb. К. 15).
Фиг. 76. Специальный заряд—пакет № 4
к 75-лш горной пушке обр. 15 (Geb. К. 15).
•Ы ----L
а
Фиг. 77. Деревянный лоток на
шесть выстрелов к 75-лси горной
пушке обр. 15 (Geb. К* 15),
Фиг, 78. Коробка с тре-
мя пламегасителями к вы-
стрелам 75-jw-M горной
пушки обр. 15 (Geb. К -15).
11пШ0Н
А
Гл 3.4.4 ОТ
Фиг* 79. Осколочно-фу-
гасная граната к W5-.«4i
легкой полевой гаубице
обр* W (I. К Н, 16).
489
Фиг. 80, Осколочно-
5угасная гранатаобр.
8 стальная литая
к 105-льи легкой поле-
вой гаубице обр, 16
(L F. Н. 16),
Фиг, 81. Бронебойно-
трассирующий снаряд
к 105-ллг легкой полевой
гаубице обр, 16 (L F-
Н, 16),
Фиг. 82. Дымовой снаряд обр.
38 к 105-,«л< полевой гаубиц^
обр, 16 (L F. Н. 16).
Фиг, 83. Дымовой сна-
ряд к 105--МЛ1 легкой
полевой гаубице обр.
16 (1. F. Н, 16).
Фиг. 84. Боевбй заряд к 105->ил< легкой полевой гаубице обр, (б
(L F. Н. 16).
85. Лоток
снарядом
Фиг,
со
к 105-лш легкой
полевой гауби-
це обр. [б
Фиг. 87. Коробка с 10
п л ам егас ите л я ми к вы-
стрелам 105-лш лег-
кой полевой гаубицы
- обр. 16 (L К Н, 16).
Фиг, 86. Ящик на шесть гильз
с боевыми зарядами к 1 05-лмг лег-
кой полевой гаубице обр. 16
(!• F. Н. 16).
Фиг* 88* Осколочно-фу-
гасная граната к 105-мм
легкой полевой гаубице
обр. 18 (L F. Н. 18)-
ь
—-------fQ&i—*-------
Фиг. 90- Снаряд ку-
мулятивного действия
обр. 39 к 105-ми лег-
Фиг. 89. Осколочно-фу-
гасная граната обр/38
стальная литая к 105-лш
легкой полевой гаубице
обр. 18 (I. F. Н. 18).
кой полевой''гаубице
обр. 18 (L F. Н. 18).
Фиг* 91* Бронебойно-
трассирующий снаряд
к 105-лш легкой по-
левой гаубице обр. 18
(1. К Н* 18).
Фиг* 92* Дымовой снаряд к 105tjwjw
легкой палевой гаубице обр. 18
(кТ. Н. 18).
490
Фиг. 94, Дымовой сна’
ряд обр, 40 к 105-лм<
легкой полевой гауби-
це обр, 18 (L F. Н,
18).
Фиг, 93, Дымовой сна-
ряд обр, 38 к 105-лш
легкой полевой гауби-
це обр. 18 (1. К Н,
18).
Фиг. 95.3 Агитацион-
ный снаряд к 105-Л1Л*
легкой полевой гауби-
це обр, 18(1, F. Н, 18),
UF.H.19
N3.Man.P.-(l,5.1,5)
R df 1940/1
j)iguei.P.-10,5-(10.10.0,2)
------. WWWt
Gu.BL,P.-A0-(4.4.0,5)
Rdf 1940/7. JjU40.8
Фиг, 96. Боевой заряд из нитро-
гуанидинового пороха к 105^л< поле-
вой гаубице обр. 18 (1, F.H. 18).
A
l.EH.16
№.Man.N.P-i 1.5.1.51
rdf 1940/1 г
6u.Bl.P-A0 14 4.0,6)
Tdf 1940/J
Gu.Bt.P-AO-18,3
rdf 1940/1
Jg.23&40w
63 42
IF.H
Фиг. 97, Специальный заряд № 6 из нитрогуэниди-
EioBoro пороха к 105-лги легкой полевэй гаубице
обр. 18(1. F, Н, 18). .
I
i
Фиг* 98. Боевой заряд из ди-
гликолевого пороха к 105-ЛМ1
легкой полевой гаубице
обр. 18 (I, F. Н* 18),
tF.H
Г df W3
DigLBLP.-fO,5-(8
rdf Я40Л
Л .17.8.40 К
—- . т 1
*1*
1940
ГГЦ.1&
203п
i*p iu (jo-ffl
r<lf 1ВД'Л
Jt. IO-B.40R
Фиг, 99. Специальный заряд № б из
дигликолевого пороха к 105-лш легкой
полевой гаубице обр* 18 (L F* Н. 18)*
Фиг* 100, Ло-
ток со снаря-
дом к 105-лгл!
легкой полевой
гаубице обр* 18
(1. F. Н* 18),
Фиг* 101* Ящик на шесть гильз с бо-
евыми зарядами к 105-лби легкой по-
левой гаубице обр. 18 (1, F. Н< 18),
I
Фиг. 103. Ящик на три специальных
Фиг. 104. Коробка
с 10 пламегасителями
к выстрелам 105-л<й1
легкой полевой гау-
бицы обр. 18 (1. F.
Н. 18).
Фиг. 102.
зарядами
Корзинка на шесть гильз с боевыми
к 105-лш легкой полевой гаубице
обр. 18(1. F. Н. 18).
заряда к 105-дш легкой полевой гауоице
обр. 18 (1. F. Н. 18)*
7^2
Фиг. 105. Осколочно-
фугасная граната
к 75-м м полевой пуш-
ке обр. 16—нового об-
разца (К К* 16 п. А.).
Фиг. 106. Осколочно-
фугасная граната
к 75-мм полевой пуш-
ке обр* 16—нового об-
разца (К К. 16 п. А-)*
Фиг* 107. Бронебой-
но-трассирующий сна-
ряд к 75-лш полевой
пушке 16—нового об-
разца (F. 1<. 16 п. А.),
кШза
Фиг* 108* Дымовой
снаряд к 75-3tw поле-
вой пушке обр- 16—
нового образца (F-
К- 16 п, А.).
Фиг: 109- Боевой заряд (второй заряд) к 75-дш полевой пушке обр. 16-
нового образца (F* К- 16 п* А.)*
Фиг. ПО. Пу-
чок № 3 к
75-лмг полевой
пушке обр* 16
нового образ-
ца (К К- 16
п. А.)*
Фиг, Ill. Пучок № 4 (четвертый заряд)
к 75-мм полевой пушке обр. 16—нового
образца (К К* 16 и* А.).
Фиг. И2* Плетеный лоток на
два выстрела к 75-лм< полевой
пушке обр* 16— нового образца
(F* К. 16 п. А.).
Фиг. 114. Коробка
с 10 пламегасителями
к 75-мм полевой пуш-
ке обр. 16—нового об*
разца (F. К. 16 п. А*)»
Фиг. 115. Осколоч-
но-фугасная , граната
к 75-л*,м легкой поле-
вой пушке обр. 18
(I. F. К. 18).
Фиг, 113* Лоток на четыре пучка
№ 3 и на четыре пучка № 4 к 75-мм
полевой пушке обр. 16—нового об-
разца (F. К« 16 п. А.)*
Фиг. 116. Снаряд ку-
мулятивного действия
обр* 38 к 75-jKjw лег-
кой полевой пушке
обр. 18* (L F. К. 18)*
78 g
1
з
I
Фиг, 117* Бронебойно-трас-
сирующий снаряд к 75-л/л!
легкой полевой пушке обр* 18
(1. К К. 18).
Фиг* 118- Дымовой
снаряд к 75-л<л« лег-
кой полевой пушке
обр. 18 (1. F. К. 18),
1939
-9(7
astest
И.К.Й
DrgL PLp-fflJ-ffiO-affi)
Rdf. 1939/3
Й0. R.P-G-a.5-(fflJ-2fl
Rdf. ffl3S|/S Jg t.7.38H
UKTV
14Э-
I.FK1B
Фиг. 119. Боевой заряд к 75-ЗМ4 лег-
кой полевой пушке обр. 18 (I. F.
К. 18).
I
Фиг* 120. Лоток jia два
выстрела к 75-лш легкой
полевой пушке обр, 18
(1, F* К> 18),
/0^
Фиг. 121* ОсколочнО’
фугасная граната к
105-/LK [пушкам обр* 17
и 17/04 нового образца
(10 ст К- 17 и 10 ст
К. 17/04 fl. А*)*
Jq58405
Фиг, 122. Осколочнофу-
гасная граната с колпа-
ком к 105-/<л! пушкам
обр* 17 и 17/04 нового
образца (W ст К» 17
и 10 ст. К, 17/04 п. А*)*
Фиг, 123, Средний боевой заряд К 105-лгл* пушкам
обр. 17 и 17/04 нового образца (10 ст К* 17 и 10 ст
К* 17/04 п. А,),
Фиг* 124, БольшоЯ боевой заряд к 105-лсм пушкам
обр. 17 и 17/04 нового образца (10 cm К* 17 и 10 ст
К. 17/04 п* А).
J ^-Fr
Фиг. 125. Лоток co
снарядом к 10б’лглт
пушкам обр. 17 и 17/04
нового образца (10 ст
К- 17 и 10 ст К.
17/04 и. А.),
Фиг. 127- Ящик на два ‘ бое-
вых заряда в гильзах к 105-лш
пушкам обр* 17 и 17/04 нового
образца (10 ст К* 17 и 10 ст
К- 17/04 л. А*).
Фиг. 126р Плетенка для оско-
лочно-фугасной гранаты с кол-
паком к пушкам обр- 17
и 17/04 нового образца (10 ст
К- 17 и 10 ст К- 17/04 п. А*),
Фнг. 128- Ящик на четыре пучка
“ 3 К пушкам обр. 17
и_17(24 нового образца (10 ст
К. 17 и 10 ст К. 17/04 и. А.).
Фиг. 129. Осколочно-
Фугасная граната обр. 19
к 105-д<?и тяжелой пушке ;
обр. 18 (s. 10 ст К? 18),
I*'-'' - ‘
Фиг; 130. Бронебой-
но-трассирующий сна-
ряд к 105-льи тяжелой
пушке обр 18 (s. 10 cm
К. 18).
Фиг. 131. Средний боевой заряд из Дигликолевого
пороха к 105'лл тяжелой пушке обр. 18 (s. 10 cm
К. 18).
Фиг* 132* Большой боевой заряд из диглико-
лееого порохах 105-лм тяжелой пушке обр* 18
(s* 10 cm К. 18),
Rdf 1936/4 t
JjlIQ ЗДм|
' Фиг. 133. Средний боевой заряд из пироксили-
нового пороха к 105mlh тяжелой^пушке обр. 18
(я* 10 cm к. 18)-
ML нг.
Фиг, 134* Большой
боевой заряд из ни-
троглицериново го по*
роха к 105-лш тяже-
лой пушке обр, 18
(s, 10 ст К* 18).
Фиг, 135, Лоток со
снарядом к 105-л1Л<
тяжелой пушке
обр* 18 (8. 10 ст
К. 18),
Фиг, 136. Ящик на две гильзы
со средними боевыми зарядами из
дигликолевого пороха к 105-л#л*
тяжелой пушке обр, 18 (з. 10 ст
К. 18),
Фиг. 137. Ящик на четыре футляра с большими
боевыми зарядами из дигликолевого пороха к 105-мм
тяжелой пушке обр. 18 (з. 10 ст К- 18>-
Фиг. 138, Ящик на две гильзы со средними боевыми
зарядами из нитроглицеринового пороха к Ю5-мм
тяжелой пушке обр. 18 (з. 10 ст К. 18).
Фиг* 139* Ящик на че-
тыре футляра с боль-
шими боевыми зарядами
из нитроглицеринового
пороха к 105-л<и тя-
желой пушке обр^ 18
(s. 10 ст К» 18).
Korf tort
/ chJOcm/OS \
I .uftd lg /Dtfw/C.I |
1 r. I
509
Фиг* 140. Копобка
с восемью пламегаси-
телями к 105-jwj4 тя-
желой пушке обр* 18
(s. 10 ст К* 18)*
Rif
J925AOS
Фиг. 141. Осколочно-фу-
гасная граната обр. 19
к 10б-лм длинной пушке,
установленной но вра^
щающемся бронекуполе
j*; (1g. 10 cm К- Т.)*
I
!ц .13.40 Н
—I
: -
Фиг. 142. Бронебойно*
трассирующий снаряд
к 105*л(.м длинной пуш-
ке , установленной во
вращающемся бронеку-
поле (1g. 10 cm К. ТУ
Фиг. 143. Картечь
к 105“ЯЛ< длинной
пушке, ус та но в лен -
ной во вращающемся
бронекуполе (1g. 10 cm
К. Т.),
taJOcq к,т-
nj. Мал- h.r -(ijl.Ut
195G/7 f
KM. M. P,-12,5 - (ML ML W)
fldfltoS/S
DigU R.R'flflLH W3.yi.ej
Rd<103i/f Jg.7.MlM-0
i
Z?7 ’
Фиг. 144. Средний боевой заряд из
дигликолевого пороха к 105-лглг длин-
ной пушке, установленной во вра-
щающемся бронек^поле (1g. 10 cm
и.т
Ml. Man яр.-ю
*d* l»»j«3
IJqJ «L.P -If,5’ Г 4.0 fcp ЦЛ »
Й4* 1919У9
№ql.R.P't7 -i 7ЭО 9/>J
tdf 1ЭШ4 Jg*i0»0 I
---------------------*—"
sflcmKituhlOanKL <
MaiPG,5-<40.«Jfl3
Jj
I «ЭВ
gr. Lag
STS*
Wtfl3IA
(33—
Фиг, 145, Большой боевой заряд из дигликолевого пороха к 105-jmm Длин-
ной пушке, установленной во вращающемся бронекуполе (1g, 10 cm*
I
I
I
I
I
I
Nt МапЛ*. < «л
tm
sfiunKjtokUriKT X
35o
Ж Bi p
' возам
злашзэм
rfittfiLdg
Фиг 146. Средний боевой заряд из
пироксилинового пороха к 105-хи
длинной пушке! установленной во
вращающемся бронекуполе (lg.10 спъ
К* Т.). !
3Sr
iNgLbJMgHtt-ttHtfJ
R4ffi3^J
qjOcmKt |
4£5kg *
kgrflP-a^OO
Фиг. 147. Большой боевой зарядяэ нитроглицеринового пороха к 105*jwjk
длинной пушке, установленной во вращающемся бпонекуполе (Is.
10 cm. К* Т).
It'll
l.P.'
Rdf ПМП
.R.R-iJ (WHJ-AVS.V*
^tttaKfiMg(R«ltr
Rdf№M
jQtiaMRxfl
Фиг, 148- Ло-
ток со снаря-
дом к Юб-льч
Длинной пуш-
ке, установ-
ленной но вра-
щающемся’
бронекуполе
(Sg- 10 cm,
К. Т.).
Фиг, 149. Кар-
течь на подстав-
ке перед за-
кладкой в ло-
ток.
Фиг» 150- Ящик на две гильзы со
средними боевыми зарядами к 105-лш
длинной пушке, установленной во
вращающемся бр опекун оле (lg* 10 cm
Фиг» 151 * Ящик па Две гильзы с боль^
шими зарядами к lOfr-JUt длинной пуш-
ке, установленной во вращающемся
бронекуполе (1g. 10 cm К* Т,)*
Фиг. 152. Коробка
с восемью пламегаси-
телями к 105-jlh длин-
ной пушке, установ-
ленной во вращаю-
щемся бронекуполе
(1g. Ю ст К Т ).
ЖЖИШ
mlOcmK. i
I
т.ВстЛ
1.650 кд.
DijLUGM*
Rdf
JgSjJlN.
131 '
Фиг, 153. Выстрелы с осколочно-фугасной гранатой
к 105-лем средним пушкам К и Т (ш. 10 ст К- К* н пи
10 ст. К. Т,)Ф
"• 5SD
Фиг. 155* Выстрел
с картечью к 105-мл<
средним пушкам К
и Т (т* 10 ст К* К*
и т. 10 ст К- Т*)*
Фиг* 154* Выстрел
с бронебойно-трасси-
рующим снарядом к
105-лы< средним пуш-
кам К и Т (т, 10ст
К- К- и т/ 10 ст
39Q
—/3/~---
Фиг, 156, Боевой заряд
к 105-ял средним пуш-
кам К и Т (пь 10 ст
К* и т. 10 ст К, Т,),
Фиг, 157, Металли-
ческий футляр с вы-
стрелом к 105-яя
средним пушкам К
и Т (т. 10 ст К,
К* и пи Юст К* Т4*
Фиг. 158. Осколочно-
фугасная граната
обр. 19 к 150-JW/f тя-
желой гаубице Т
(S.JL Т.),
Jq 1110390
Фиг- 159- Осколочно-
фугасная граната
обр- 19 стальная ли-
тая к 150-лл тяжелой
гаубице Т ($. Н. Т,).
оба
Фиг. 161. Картечь
к 150-лш тяжелой
гаубице T(s.H.T.)-
Фиг, 160. Дымовой
снаряд обр. 19
к 150’мл* тяжелой га-
убице Т (з. Н, Т+).
Фиг. 162. Боевой заряд’к 150-мм тяжелой гаубице ! (s. Н. Т,).
I
s.HT.
Uba +93Bj-7
daZ33M
-165
1940
vKT.
5.8ЙЦ
' gthqUtP-SJ-HW-M
Dbij.1936‘3 ;
Jq 2.7.38 A \
Э s. HI: s
1.МО4'
P6J-UM-
ОцВДЗ
Ц2.730
Фиг, 163* Специальный заряд к 15|>лш
тяжелой гаубице Т (s. Н* Т-),
Фиг* 164* Плетенка для снаряда
к 150-лш тяжелой гаубице Т
(^Н, Т.),
Фиг. 165» Фут-
ляр Д1Я ГИЛЬЗЫ
с боевым зарядом
к 150-льч тяже-
лой гаубице Т
(s. Н* 7\).
Фиг* 166* Фут-
ЛЯр для гильзы
со специаль-
ным зарядом
к 150-мя тяже-
лой гаубице Т
(s* Н. Т*К
I
I
Jg 25405
Шй—
Фиг. 107/ Фугасная граната
обр. 18 к 15У-л<л/ длинной тя^
жёлой полевой гаубице обр. 13
(lg* s. F* Н< 13).
I
F-И
Фиг. 168. Осколочно-фугасная
граната обр. 19 к 150-ки длин-
ной тяжелой полевой гаубице
обр. 13 (1g. 6, F, Н. 13)
4
Фиг. 169. Осколочно-фу-
гасная граната обр. 1{>
- стальная литая к 150-л#л<
длинной тяжелой поле-
вой гаубице обр. 13
(tg. 8. F. Н, 13).
Фиг. 170. Ветоиобойный
снаряд обр. 19 к 150мм(
длинной тяжелой поле-
вой гаубице обр. 13
(lg. s. Fi Н. 13).
I
Фиг* 171. Дымовой
снаряд обр. 19 к
длинной тяжелой по-
левой гаубице обр. 13
ч (lg. s. F. Н. 13).
Фиг» 172» Боевой заряд
к 550-мм Длинной тяже-
лой полевой гаубице
обр. 13 (1g\S« F» Н, 13),
Фцг. 173, Плетен-
ка со снарядом
к 150-леи длинно^
ствольной тяже-
лой полевой гауби-
це обр. 13 (Ig. s.
F. Н* 13),
Фиг. 174. Плетеный лоток на
шесть гильз с боевыми заряда*
ми к 150-;и,« длинной тяже-
лой полевой Уаубяце обр. 13
. (Ig. 5. F. Н. 13).
Фиг. 175, Ящик на две гильзы с бо-
евыми зарядами к 150-лмг длинной
тяжелой полевой гаубице обр, ИЗ
(1g, s. К Н, 13).
Фиг. 176. Коробка
с 12 пламегасителями
к 150-.ИЛ( длинной
тяжелой полевой гау-
бице обр. 13 (1g- s.
F. Н- 13).
Jal 1018 tJ
Фиг. 177» Осколочно-фугасная гра-
ната обр» 19 к 150’тМЛ! тяжелой по-
левой гаубице обр. 18 ($. F. Н. 18).
Фиг. 179» БетоноОоЙный снаряд
обр; 19 к 150-л(л< тяжелой полевой
гаубице обр. 18 (s, F* Н» 18)
Фиг» 178. Осколочно-фугасная
граната обр. 19 стальная литая
к 150’jWAi тяжелой полевой га-
убице обр. 18 (s. F. Н. 18)
/
Фиг. 180. Дымовой снаряд обр.
19 к 150-.WH тяжелой полевой
гаубице обр. 18 (s. F, Н 18).
550< K«L Bl Я' 115 UatatU I
Rd* 1ЧУ№
цАкд.ВД.ШНСИ «Л.1®
Dbf «31/1
J^ti-frAO M
WjDigLUMWU-W
DbQlM2/2
JqxSAOh
Ш16
I93S
Фиг. 181Ф Боевой заряд
к 150-лсм тяжелой полевой Та,
убице обр. 18 (s. F* Н. 18)/
SfH 18
\75*^0i')i.Rjp-K)XL9-№
< \ 0Ц IS 39/2 /у
JgWM </
р
was
6350
-8/.H.18
$5 НА
Кч.р-п,5 1W
Rd*
N4LM-R MlHMdlA)
R4
Фиг. 182. Специальные заряды к 150-лгн
тяжелой полевой гаубице обр. 18 (s, F.
Н. 181
Фиг. 183. Яшин на три гильзы с боеоы-
ми зарядами к 150-л/.+* тяжелой полевой
гаубице обр, 18 (з. F. Н, 18).
Фиг. 184. Яшин па четыре футляра
со специальными зарядами к 150-л/л<
тяжелой полевой гаубице обр. 18
_(s* F* Н. 18),
Фиг. 185. Коробка
с 20 пламегасителями
к 150-.юи тяжелой п(ь
левой гаубице обр* 18
(8ь F. Н. 18);
Фиг. 186. Осколочно-фугасная гра-
ната обр, 16 с колпаком к 15О-лгл<
пушке обр. 16 (15 ст К 16)*
II — HI I
Фиг, 187, Осколочно-фугасная мо-
дернизированная граната обр. 16
с колпаком к 150-пушке обр. 16
(15 ст К- 16),
——
Фиг. 188. Малый боевой заряд к 150-л<л пушке обр. 16 (15 ст К. 16).
15сгпК16
J.2338N
15cm К16
gUiQ^HjllPS^Wito)
Rdf 1933'2 |
Jg 2.138N 2
ЗВ
15 cm К16
144 кд Ng L-RP 95 (750-10/1)
Rdf 1938/2
Jg 2.2-30N
<5 g гтг к (5
Q6
W ?.-t*C»ab
400g
|№L R-P-0’54io-io/4rt
15 cm К15
126 кд
Ng I RP-9-5 (750-13/4)
J4223&H \
Rdf t938/2
Jg2238N
№8 Л
Jq T64ds
I Str* К ft
IUm
^пие/я
лйЯ <
6304
(5 cm К 16
176,2-
Фиг. 189 Большой боевой заряд к 150-jWJf пуаике обр, 16 (15 ст К/16).
Фиг, 190< Специальный
пучок № 1 к 150-дш
пушке обр; 16 (15 ст
К. 16).
I
Фиг. 192. Плетенка
с "большим боевым заря-
дом гильзе к 150-лси
пушке обр. 16 (15 ст.
К 16).
♦иг. 191. Плетенка со
снарядом к 150-лм< пуш-
ке обр. 16 (15 ст К» 16)*
Фиг. 193. Яшик на
четыре футляра со
специальными пуч-
ками № 1 к 150-лш
пушке обр. 16
(15 ст К- 16).
Фиг. 194. Осколочно-
фугасная граната обр. 18
к 150-мм пушке обр. 18
(15 ст К. 18).
Фиг г 195< Бетонобойный
снаряд обр. И к 150-л#л<
пушке обр* 18 (15 ст КЛ8).
SWjdeflmrt 1
ID cat К18
Ш^ЦШДОЛН
МЛЙВД
4$ШЮ
Фиг. 19б. малый боевой за-
ряа из Диглмколерого по-
роха к 150-млс пушке обр. 18
(15 ст К. 18).
I
мм
15 cm К18
13 кд
Uigl.RJ>-g2-(745-Z5£4)
Rdf 1939
Jg 9.2.39D
> о О 1)193?
6352
Hauptkarf
15отК18
МЧ1ШЫ«ИЙ,U]
Rdf 1939/5
Jg g239B
Фиг, 197* Пучок в гильзе среднего боевого заряДа из дигликолевого
пороха к 150-шг пушке обр. 18 (15 ст К. 18)
Vorkart 2 ;
tym.Kia •
ЛШЙ :
WiHrTM
BcaKlOf
:|-ъг* . । ^
IgWM#
i (
Фиг* 198, Пучки
№ № 2 и 3 из ди-
гликолевого пороха
к 15О-мл< пушке обр. 18
(15 cm К- 18).
5 о n d er к a r t 1 d 15cm К18
fl cm KU
ЗД1Н$-М5
R^tWS
J? 12ИВ
I
Фиг. 199. малый бо-
евой Заряд Кз ннтро-
гЛицершового. поро-
ха к 150-лл пушке
обр. 18 (15 ст К. 18).
cm
kdf 639/5 ; ВД "
Jq 9.1390 | \
378.2
" 15cm К Ifl %
123 ч ty
iSaeiEe
Фиг. 200. Большой боевой заряд из нитроглицеринового пороха к 150-л*
пушке обр. 18 (15 ст К. 18).
14.3 kg
Ыд1Ш2-ЙЙ-Ш)
Rif 1933/5
JC9.39S
6352
15cmKl3
-F-F-r
I
AL±J. "
Фиг. 201, Ящик для комплекта боевых зарядов
из дигликолевого пороха к 150-мм пушке обр. 18
(15 ст К* 18).
Фиг, 202, Ящик Для комплекта боевых зарядов
из ’нитроглицеринового пороха к 150 л/л< пушке
обр, 18 (15 ст К» 18)v
R9
Фиг. 203. Осколочно-фугасная гра-
ната обр. 18 к IGQ-jkjm пушке обр. 39
'(15'ст К? 30).
Фиг. 205, Бетонрбойный
снаряд обр, 19 к 150“ЛМ(
пушке обр. 39 (15 ст
К. 39).
« Г/JJ/Jiiji
II — ---------НН.
Фиг. 206. Бронебойный
снаряд к 150-лл< пушке
обр. 39 (15 ст К* 39).
Фиг» 204. Осколочно-
фугасная граната в 4Л
калибра к 150-лси пушке
обр* 39 (15 ст К* 39)*
Фиг. 207. Полубронебой*
ный снаряд к 150-лл
пушке дбр. 39 (15 ст
К- 39)
Фиг. 208. Малы4 боевой заряд
из дигликолевого пороха к
150-Jtw пушке обр. 39 (15 ст
К. 39).
Iwpiharf
i 15 cm ИЭ9
К» ВИ
: 351Л35Я
IlfamK»
®39
15ст К 30
Ш10» А
Je IW9 Я
Фиг, 209. Средний боевой заряд из дигликолевого пороха без пучка
№ 2 к 150-Л4Л пушке обр 39 (15 ст К* 39)*
iScro я. 39
Nql R.P ь15 1Ю-5Д/4)
Фиг. 210. Пучки Ns № 2 и 3 из дигликолевого
пороха к 150-^ ж пушке обр. 39 (15 ст К- 39)-
I
Фиг, 21L Средний боевой заряд из нитроглицеринового пороха к 150-^ле
пушке обр. 39 (15 ст К- 39),
j) гм»
U
ш
R0
Jg 25.4CD
Фиг. 212. Большой
боевой заряд из
и итро глицериново-
го пороха к 150-ля
пушке обр. 39 (1S
ст К- 39).
Jg 14Л0Й
Фиг. 214* Осколоч-.
фиг. 213* Оско-
лочно-фугасная
граната обр. 18
к 150 л<>и пушке на
мортирном лафете
(15 ст К. in Mrs,
Lat),
__ . —I - Г-----
Мм fij i M Jj j i >
///Ш/ШШ/ШШ/1
мортирном лафете
(15 стп К. in Mrs
Lat)* -
но-фугасная гра-
ната в 4,6 калиб-
ра с колпачком
к 150-лм пушке на
659^
ч
Фиг, 215, Осколочно-фугасная
граната в 4,5 калибра с дон-
ным взрывателем колпаком
к 150-л<л< пушке на мортирном
лафете (15 ст К. in Mrs, Laf,)*
85JJ2SA0H
Jg 3.44DL
нннншнипшй
----t55j------J
Фиг. 217. Бронебой-
ный снаряд в 3>8
калибра к !5(Мж
пушке на мортирном
лафете (15 ст К» fa
Mrs- Laf)r ;
I
Фиг* 2t6. Бетон обойный сна*
ряд обр. 19 к 150-Л£л« пушке
на мортирном лафете (15 ст
К» in Mrs. Laf.).
5
Э41.Г40Я
Фиг. 218. Боевой заряд
к 1йОлм£пу[пке на мор-
тирном !лафете (15 ст
К* in Mrs. Laf,)«
Фиг. 219. Осколочно-фу-
гасная граната обр. 18
к 211-Л/-М длинной мор-
тире {1g. 21 cm Mrs.).
Ы I fc I ч
Jg 2-54.00
Фиг* 220. Осколочно-фугас-
ная граната обр* J 8 сталь-
ная литая есЗЦ-мм длинной
мортире (Ig. cm Mrs.).
Фиг. 22L Фугасная
граната oSp* 17 к
длпнщл^лйр-
* тире (1g. 21 CiG Mrs j.
Фиг. 222* Фугасная
мо дерниэированная!
граната обр- 17
к 211 -мм длинной мор-
тире (1g* 21 cm Mrs*).
Nur* 1 bis TLodunq
fur Schieftenmit
21 cm Grl8,IBStq und ЙВе
928
| Jg 25.4.0D
ID
*
Jg 53.40 D
p
Фиг. 223. Бе тон обойный сна-
ряд обр, 1Э к 211-мм длинной мор-
тире (tg. 21 cm Mrs.).
Фиг. 225, Плетенка со
снарядом к 21Ьльи длин-
ной мортире (1g. 21 cm
Mrs.),
Фиг. 226. Яшик на дое гильзы с бо-
евыми зарядами к 211 -лги длинной
мортире (lg. 21 cm Mrs.),
Фиг. 227, Коробка
с пламегасителями
к 21 1-alw длинной мор-
тире (1g. 21 cm Mrs-)*
Фиг, 228. Оско
лочио-фугасиа'я
граната обр, 18
к 21Ьлм< мортире
сбр< 18 (21 ст
Mrs- 18),
——I
jg 2.5AOD
Фи г. 229, Осколоч-
но-фугасная гра-
ната обр, Осталь-
ная литая к 21 Кил
мортире обр, 18
(21 cm Mrs* 18),
Фиг- 230- Бетоно-
бойный снаряд
обр, 18 к 211-лл
мортире обр. 18
(21 cm Mrs, 18),
2lcmMr>18
Diql ttq.P -1M-I1.9 15Д1
Rdf 1956/4
Mln 1.7.30.D
Фиг. 231. Боевой заряд к 211-jwjw мортире обр: 18 (21 cm Mrs. 18}.
Фиг. 233- Специальный заряд № б из нитрогли-
церинового пороха к 2И-ш< мортире сбр- 18
(£1 cm Mrs. 18)-
Фиг- 232, Специальный заряд № 6 цз д иг ли ноле-
вого пороха к 211-alw мортире обр* 18 (21 ст
Mrs- 18)»
Фиг- 234» Фут-
ляр Для гильзы
с боевым заря-
дом к 211 -дм*
мортире обр-18
(21 cm Mrs. 18)-
Фиг. 235. Футляр для специаль-
ного заряда к 211-до/ морти-
ре (21 cm Mrs. 18).'
Фиг. 236. Осколочно-фугас-
ная граната в 3,5 калибра
с донным взрывателем к
283-мм гаубице с длиной
ствола в 12 калибров 28 ст
Н. Ц12).
1WZ
205
Фиг, 237. Переменный заряд
Б к 283-л<Л4 гаубице с длиною
ствола в 12 калибров (28 ст
HL/12).
265
Фиг. 238.
ный заряд
гаубице
ствола в
(22cm
Постоян-
K *288-ЛИ*
длиною
калибров
77
pCgWMrlrt
Итг I45UM
12
HL/12),
Фиг. 239. Футляр для двух зарядов Б к 283-шг гаубице
'с длиною ствола в 12>калибров (28^cm- Ht L/12).
Фиг- 240. Футляр для двух зарядов А к 283-
гаубице с длиною ствола в 12 калибров
(28 ст НЬ/12).
Jg 8.5 40H
289
Фиг, 241, Осколочно-фугас-
ная граната в 3,5 калибра
с донным взрывателем к
283-л*л! береговой гаубице
(28 cm Ksb Н,).
Фиг, 242. Боевой^заряд из кольцеобразного пороха к 283 лм! бере-
говой гаубице (28 cm Kst
Фиг. 243. Боевой заряд из трубчатого порохами 283-.мл< береговой гау-
бице (28 cm Kst. Н.).
Фиг. 244. Специальный за’
ряд № б из трубчатого по-
роха к 283-лмг береговом
гаубице (28 cm Kst. Н).
fjq 1.5 40?
W4W
V
QQ JgZbAON
Фиг. 245. Футляр для гиль-
зы с боевым зарядом
к 283-лсч береговой гаубице
[28 cm Kst Н,).
№
I
Крдгм-са
кольце б А1
. полос;
Фиг. 246. Осколочно-
фугасная граната
обр* 18 к 150-л<л* же-
лезнодорожной пушке
[15 cm Kan. (Е)]*
Jg3>440L
I
/5Д7
Фиг. 247. Бетонобой-
ный снаряд обр. 19
к 150-лмг железнодо-
рожной пушке [15 с гл .
Kan. (Е)’.
Фиг. 248. Большой боевой заряд к 150-лл железнодорожной пушке [15cm
Кап. (Е)].
ufzdrfSp
| Jg25AOS
Фиг. 249. Специ-
альный пучок № 1
к 150-лси железно-
дорожной пушке
15 ст Кап. (Е)]
Фиг. 250. Ящик на комплект бое-
вого заряда к 150-лъи железнодорож-
ной пушке [15 cm Kan* (Е)]*
—П9
Фиг, 251. Осколоч-
но-фу гасная гра-
ната в 4,7 калиб*
ра с колпаком
R 172-л£н железно*
дорожной пушке
[17 cm Kan. (E)Jt
‘ ЯЧ0 34-3
203 2
НИ fTan^oft ЛЕ*
Ш Jt L23BJV
17cm Kan if*
23.6kq
R.P C/32dB4O-Wi
R'df 1.239
Jt 1.2 39N
1939
(7cm kon.<*
Фиг. 252, Боевой заряд
[17
к
cm
172-л<ж железнодорожной пушке
Kan. (E)].
-212 —
Фиг. 253+ Осколоч*
нО’фугасная гра-
ната в 4,7 калибра
с головным взры-
вателем и колпа-
ком к 203-.Ш! же-
лезнодорожной
пушке [20 ст Кап*
(Е)].
Фиг. 254. Осколоч-
но-фугасная гра-
ната в 4,7 калибра
с донным взрыва-
телем и колпаком
к 203-льи железно-
дорожной пушке
[20 cm Kan. (Е)].
20citiK«E»
246 kg
R.P C/32' fg 12,5<
Rttf 1937/2536
LBt&UZ
I
C/34
2П6Н9
ЯЙС/32-1К-12Л.
Rdf 1937/2590
Le 18.40k
--*45
Фиг, 255. Боевой
заряд-пакет в гиль-
зе к: 203-лш желез-
нодорожной пушке
[20 cm Kan- (Е)],
VtrkartuSEhe|
2£krtiK.'E’ 1
173kg |
RPC/ЗЖ 12,5'1
ЙсН 1937/2520 <
IB Ш40Й j
177
Фиг, 256, Отдель-
ный пучок к203-и.и
же л ез н о дорожной
пушке [20cm Кап,
(Е)]-
Jg25 40S
Фиг. 257, Осколоч-
но-фугасная гра-
ната в 4,2 калибра
с головным и Дон-
ным взрывателями
и с колпаком к
238-ЛМ1 железно-
дорожной пушке
«Теодор» (Th, Кап.
Е).
1^. ' -W
Фиг. 258, Осколоч-
но-фугасная модер-
низированная гра-
ната в 4,2 калибра
с головным и дон-
ным взрывателя-
ми и с колпаком
к 238-лъи железно-
дорожной! пугшсе
«Теодор* (Th. Кап.
Е).
Jg 2540$
Фиг, 259. Осколоч-
но-фугасная гра-
ната в 4,1 калибра
с донным взрыва*
телем к 238-.w.w же-
лезнодорожной
пушке «Теодор»
(Th. Kan. Е).
Фиг. 260, 'Боевой
заряд-пакет в гильзе
пушке «Теодор» (Th.
к 238-лки железнодорожной
Кап, Е),
Фмр. 261, Отдельный пучок к 238-Jtw
железнодорожной пушке «Теодор» (Th*
Kan. Е)<
Jg 2,5 405
{шшшшшиит
I— ______в_м__ _I
I
Фиг. 262. Осколоч-
но-фугасная гра-
ната в 4,5 калибра
с донным взрыва-
телем и колпаком
к 238’jWjh железно-
дорожной пушке
«Теодор-Бруно»
(Th. Вт. Кар- Е).
Фиг, 263. Осколоч-
но-фугасная мо-
дерн иэироваиная
граната в 4,2 ка-
либра с донным н
головным взрыва-
телями и с колпа-
ком к 238-лл же-
лезнодорожной
пушке «Теодор-
Бруно? < (Th. Br.
Kan.E).
1
J-4*--2 /Д|——“
Фиг, 264* Боевой заряд из пороха
нового изготовления к 238-лш же-
лезнодорожной пу шне «Теодор-
Бруно» (Th. Br, Кап. Е)*
Фиг* 265* Боевой заряд из пороха старого изготовления
к 238-железнодорожной пушке «Теодор-Бруно» (Th*
Br* Kan* Е).
Кт C/27
V
Фиг 266. Осколочно-фугасная модернизированная гра-
ната в 4,4 калибра, с донным и головным взрывате-
лями и с колпаком к 283-лмт длинной и тяжелой же-
лезнодорожной пушке «Бруно» (lg. u, s* Вг. Кап. Е)+
Фиг. 2о7* ^сколочно-фугасная граната в 4,4 калибра
с донным и головным взрывателям^ и с колпаком
к 283-л<л« длинной и тяжелой железнодорожной пушке
*Бруно& (lg. и. в- Вг. Кап* Е).
Фиг 268. Пакет в гильзе к 283-лш длинной и
.ной пушке «EpyHO&flg. u/s*
тяжелой железно до рож-
Кап* Е).
I
Ig-iU-trKoniEJ
WhyUqfojg ЧЙ)
Фиг. 269. Отдельный пу-
чок к боевому заряду
283-лъи длинной и тяже-
лой железнодорожной
пушки Бруно» (lg. u. s-
Вг. Kan. Е).
Фиг, 270. Осколочно-фугас-
ная граната в 4,1 калибра с
колпаком к 283’Ш( короткой
железнодорожной пушке « Б ру-
но» (ki, Br. Kan. Е).
Фиг. 271. Боевой заряд к 283-лен короткой железно-
дорожной пушке «Бруно» (kz* Br* Kan. Ek,
fa.Br.KanlEl
67kg
оьдтадшзэ
JM236.E
ZBcmKarllv
C/95
1938
Hz АгшюКФ 9
Q7k|tPCrt3ii23OmM)
Фи₽,272, Выстрелы к 20-л<л< автоматическим зенитный
пушкам обр. 30, 3# (2 cm Flak. 30 и 38).
а—с о ей а л очно-трассирующим снарядом, б—с бронебойно-трас-
сирующим снарядом, в—с бронебойио-зажагатепьным трассирую*
щиме нарядом. л—с бронебойно-трассирующим снарядом сбр. 4С.
Фиг. 273. Ящик на 100 выстрелов к 20-лл<
автоматическим зенитным пушкам обр. 30
и 38 (2 cm. Flak $30 и 38).
Фиг. 274- Металлический лоток на пять мага-
зинов к20-лл< автоматическим зенитным пуди-
кам обр. 30 и 38 (2 ctn Flak- 30 и .38),
Фиг 275. Металл иче-
скиЙ лоток на два ма-
газина к 20-uhjm автомати-
ческим зенитным пушкам
обр* 30 к 38 (2 cm Flak.
30 и 38),
I I — — I
•Q2oUg I
В1д1ЯРанМ
-ЭД/035) |
Dbg 37/3 I
Szi(y37 I
0,162 xg
t)i9LR.p-a!-fee
--г.г/одэ)
Kiz,3B/5
Lo 73SK
Фиг. 276. Выстрелы к 37-леи автоматическим зенитным пушкам обр. 18
и 36 (3,7 cm Flak. 18 и 36J.
а—с оенолочно-трас&ирующим снарядом, б^— с бронейойно*трас^ирутощила снарядом-
Фиг. 277, Металлический лоток на !2 выстрелов к
37-лгл< автоматическим зенитным пушкам обр, 18
и 36 (3,7 cm Flak. 18 и Зб),
Фиг. 278. Металлический лоток на
12 выстрелов к 37-al« автоматиче-
ским зенитным пушкам обр. 18 и 36
(3.7cm Flak. 18 и 36).
NgKJ.QMS
5,9?5«s
С4Е» в К !^0G tyi
Kt i 19Ю/Й
ад«л
Фиг. 279. Выстрелы 'к
6
68*.н зенитным пушкам обр. 18 и 36 (8.8 cm
Flak. 18 и 36):
а—с дпетанционной осколочной
гранатой, б*
снарядом.
с бронебойно-трассирующим
I
Gw I78.M, I
ннтии/шшн *i *.
кинза*?
x^Ik
Фиг* 280. Выстрелу к 10$-л<л1 зенитным пушкам
Обр< 38 и 39 (10,5 cm Flak. 38 и^ЗО).
а—( диетандионной осколочной гранатой, б—< бронобойно-
трассирующий снаряд см*
AIJS3I
синяя
МА4^АЯ
полиса
a
Фиг, 28L Выстрелы к 14,9-ля крупнокалиберному авиа^
ционному пулемету Маузер,
Л — с осколочно-трассирующем снарядом^ б—с осколочно-занчигн-
тельно-трассдру^зщим снарядом* я— с бронебойно-трассирующ: м
снарядом.
A1WU
h
Синяя кольцевая полоса,
и? 14
।
Фиг, 282, Выстрелы к 20-лл авто-
матической авиационной пушке
Эрл икон:
а—о о св од очно-трассирующим снаря-
дом б — с осколочйо>га№игат«дьно-
трассирующпм снарядом, в—с фугас-
ным снарядом > е—с брбяебийанм ёка*
рядоя^ д—с бронебойно-лажнгатель-
ным снарядом^ в — с практачвснЕМ
снарядом^
Фиг. 285. Ящик Eia 200 выстрелов к 14,9-ял<
крупнокалиберному авиационному пулемету
Маузер.
Фи-г. 283, Жесткий плетеный
лоток на три выстрела к 88-лм<
зенитным пушкам обр. 18 и 36
(8,8 cm Flak, 18 и, 36)»
I
Фиг. 284. Металлический
футляр для выстрела к
105-лм< зенитным пушкам
обр. 38 и 39 (10,5 cm Flak.
38 и 39).
Фиг. 286. Ящик на 200 выстрелов к 20-лслс
автоматической авиационной пушке Эрл икон.
-rj". + i- vr - .
iif ii
??353Э
6
г
0
Фиг, 287» Выстрелы к
2(Ьмм автоматической
авиационной пушке.
Маузер
а—с осколоч^о - трасс и-
руютц^м снарядом, б—*с
осно ловдо - - эая?агателп>-
но - трассирующем сиа-'
ряд см ( в с фугасном
гранатой» г—с* броне б ой-
иым снарядом, а—с бро^
небойно-йаж игательным
снарядом, в—*с практи-
ческим снарядом.
Фиг. 288. Оскол оч-
пая мина обр. 36 к
50-лш автоматиче-
скому миномету
(МЮ)иКбО-лмг лег-
кому миномету обр,
33 [1. Or. W. 36
(5 cm)].
Фиг. 289. Металлический лоток на
10 осколочных мин к 50-ше легкому
миномету обр. 36 [L Or. W. 36(бот)].
Фиг. 290, Яшик на 30 осколочных
мин к 50-л^и автоматическому мино-
мету (М 19)
Фиг. 291* Осколочная
мина обр. 34 к 81 -мм тя-
желому миномету обр* 34
[s> Gr, W< 34 (8 cm)].
Фиг. 292. Осколоч-
ная подпрыгивающая
мина обр. 38 $ГЪ1-мм
тяжелому миномету
обр. 34 [s. Gr. W. 34
(8 cm)].
Фиг. 293. Дымовая мина
обр. 34 к 81 -мм тяжело*
му миномету обр. 34 [s>
Gr. W. 34 (8 cm)].
Фиг. 294. Коробка с дополнитель-
ными заря дам и-пучками k81-jwjm тя-
желому миномету обр- 34[$. Gr. W,
34 (8 cm)].
3 e usatztadu поел
а /&г и? j*
Фит- 295. Металлический лоток на
три выстрела к 81 тяжелому ми-
номету обр. 34 (s. Gr. W* 34 (8 cm)].
Фи г. 296, Осколоч-
ная мина обр* 37
к 1 05-лсм химич е-
скому миномету
(10 cm Nb. W.)-
1--------------
Фиг. 298. Дымовая мина обр.
35 стальная к химиче*
скому миномету (10 cm Nb,W,)*
"Фиг* 297* Дымовая мина обр.
36 иа чугуна к 105-лл< химиче*
скому миномету(10cm Nb. W-).
Фиг. 29£h Коробки с дополни-
тельными за рядами-пучками к
1№jhjk химическому миномету
(10 cm Nb. W.),
Фиг. 300. Футляр на один
выстрел к ЮЕНсд хими-
ческому миномету (10 cm
Фиг. 301 ♦ Реактив-
ная осколочно-фу-
гасная мина к
158-юи шестист-
вольному химиче-
скому миномету
<d> (15 cm. Nb*
W,41>.
Фиг. 302. Реактив-
ная дымовая мина
обр. 38 к 158-л<л«
шестиствольному
химическому мино-
мету «О* (15 ст.
Nb. W. 41).
Фиг, 303. Футляр с реак-
тивной миной к 158'ЛШ
шестиствольному хими-
ческому , миномету <sdi
г (15 cm Nb W. 41)
Фиг. 304. 28вЬмл<
реактивная фугас-
ная мина.
Фиг, 305- 32О-л<л ре-
активная зажигатель-
ная мина.
Фит. 306. Ящик-рама для ЖО-лм и 32CHlm реактивных мин.
Фиг. 307. Установочный 1фан на взрывателях типа AZ 23.
мгз
Фиг* 308, Ключ для установка
взрывателей типа AZ 23.
Фиг* 310. Установочный
Фиг, 309. Установочная втулка на вэры- ключ к взрывателю AZ
вателе AZ23 umg* m, 2 v. 23 umg. m. 2v.
Фиг* 311* Установочный кран взрывателя
Bd Z* f. 15 cm.
Фиг* 312* Установочный
ключ ч взрывателю Bd Z, f.
15 cm$
Фиг, 313. Установочный ключ
для механических трубок.
Фиг, 314, Механическая
трубка с установочным
колпаком.
5
Фиг, 315. Установочный ключ
со , шкал ой в градусах.
Фиг. 316*
установоч-
ный КЛЮМ Со
Шкалой в се-
кундам.
Фиг. 317,
Установоч-
ный ключ с
нониусом.
Ctfip,
Предисловие........................................ 3
L Общие сведения................................... 5
к Артиллерия германской армии.................... —*
2, Клеймение элементов выстрела *..........* > * 7
3- Окраска и маркировка.......................... 13
П- Таблицы комплектации
к Боеприпасы танковой и противотанковой артилле-
рии ................... ........................
Боеприпасы к 25-лл1 французской пушке * • ♦ .
Боеприпасы к 28-лл* тяжелому противотанковому
ружью обр* 41 ► < . ..........................*
Боеприпасы к 37-*и*и противотанковой пушке * * *
Боеприпасы к 37-лсл танковой пушке..............
Боеприпасы к 37-*hjh танковым и противотанковым
чехословацким пушкам........................
Боеприпасы к противотанковой чехосло-
вацкой пушке .........................
Боеприпасы к противотанковой француз-
ской пушке
Боеприпасы к 50-лш противотанковой4 пушке
обр. 38......................................
Боеприпасы к 50-лш противотанковой пушке с
длинным стволом...................
Боеприпасы к 50-ллг противотанковой пушке с
коротким стволом * •................... .
Боеприпасы к 50--юи тацко?ой пущке.........
22
24
27
31
35
40
43
45
49
53
57
ЕНИЕ
_ — _" --Т_Г
I
. Crtip-
Боеприпасы к 75-л<л( противотанковой пушке
обр .40....................*................. 61
Боеприпасы к 75-л(л противотанковой пушке
обр. 41 • • 64
Боеприпасы к 75-ял< танковой пушке и 75-лш
штурмовому орудию............................ 67
Боеприпасы к 76,2-мм противотанковой пушке
обр, 30...................................... И
,2, Боеприпасы полковой артиллерии -...... 74
Боеприпасы к 75-мм легкому пехотному орудию
обр< 18...................* - —
Боеприпасы к 150-лш тяжелому пехотному орудию
обр» 33............., » , . t
3. Боеприпасы горной артиллерии................ 81
Боеприпасы к 75-л^л< легкому гор но-пехотному
орудию обр, 18................................ —
Боеприпасы к 15-мм горному орудию обр, 36 * . 83
Боеприпасы к 15-мм горной пушке обр, 15 . , . 86
4, Боеприпасы дивизионной артиллерии........... 89
Боеприпасы к 105--мл« легкой полевой гаубице
обр, 16 . • '............................... ~
Боеприпасы к 105-лм< легкой полевой гаубице
обр. 18 , - ......................*.......... 94
Боеприпасы к 75-лси полевой пушке обр. 16
(нового образца)............................ }9f
роеприпасы к 75-лм( легкой полевой пушке обр» 18 108
Crnp-
Боеприпасы к 105-лглг пушке обр. 17 и 105-лтм
пушке 17/04 (нового образца) .......... 112
Боеприпасы к 105-л*л< тяжелой пушке обр. 18 * . Н5
Боеприпасы К 105-я я длинной пушке, установ-
ленной во вращающемся бронекуполе - . . * * 119
Боеприпасы к 1 Об-мм средней пушке, установлен-
ной в бронированном каземате, и к 105-мм сред-
ней пушке, установленной во вращающемся бра-
некуполе . . ................... 122
5, Боеприпасы тяжелой артиллерии ........ 125
. Боеприпасы к 150-ял< тяжелой гаубице, установ-
ленной по вращающемся бронекуполе............ —
Боеприпасы к 150-яя длинной тяжелой полевой
гаубице обр. 13.....................* . . 129
Боеприпасы к 150-ям тяжелей полевой гаубице
обр. 18..................*.......... * * - 134
Боеприпасы к 150-лш пушке обр. 16 ..... - 143
Боеприпасы к 150-я я пушке обр. 18... 146
Боеприпасы к 15 0-я я пушке обр. 39...... 150
Боеприпасы к 150-яя пушке на мортирном лафете 156
Боеприпасы к 211-мм длинной мортире .... 160
Боеприпасы К 21 I-jwjh мортире обр. 18 - . . . . 164
Боеприпасы к 283-яя гаубице с длиной ствола
в12калибров. . + ...... к ♦.................. 170
Боеприпасы к 283-яя береговой гаубице .... 173
6. Боеприпасы железнодорожной артиллерии ... 177
Боеприпасы к 150-лги железнодорожной пушке .
Боеприпасы к 172-ялг » »
Боеприпасы к 203-лсл/ » »
Боеприпасы к 238-яя железнодорожной пушке
«Теодора..................................
Боеприпасы к 238-яя железнодорожной пушке
«йТеодор Брунов .............................
Боеприпасы к 283-яя длинной и тяжелой желез-
нодорожной пу
II
ке «Бруно»
180
182
185
188
191
Стр.
Боеприпасы к 283-лм короткой железнодорожной
пушке ^Бруно»............................... 194
7, Боеприпасы зенитной артиллерии 196
Боеприпасы к 20*м« автоматическим зенитным
пушкам обр, 30 и 38............*.............. —
Боеприпасы к 37-мм автоматическим зенитным
пушкам обр, 18 и 36 ,....................... 201
Боеприпасы к 88-лл зенитным пушкам обр. 18 и 36 204
Боеприпасы к 105-лл зенитным пушкам обр. 38
и ............................................ Ж
8, Боеприпасы авиационной артиллерии.......... 209
Боеприпасы к 1 4,9-лл крупно -кал иберному авиа-
Боеприпасы к 20-лл автоматической авиационной
пушке Эрликон ,............................. 212
Боеприпасы к20-лл автоматической авиационной
пушке Маузер.............................. - 218
9* Боеприпасы к минометам и реактивные мины * 223
Боеприпасы к 50-лл автоматическому миномету
обр. 19 и к 50-лл легкому миномету обр. 36 . —
Боеприпасы к 81-ми тяжелому миномету обр. 34 226
Боеприпасы к 105-л л химическому миномету
обр, 35.................................... 228
Боеприпасы к 105-мл химическому миномету
обр, 40 , . , , ,..........* , ............. 230
Боеприпасы к 158-лл шестиствольному хими-
ческому миномету «Ь обр, 41................. 232
Боеприпасы к тяже дому химическому миномету
обр, 41 и «тяжелой метательной установке
обр, 40 и 4Ь.............................. 235
IIL Взрыватели................................... 237
