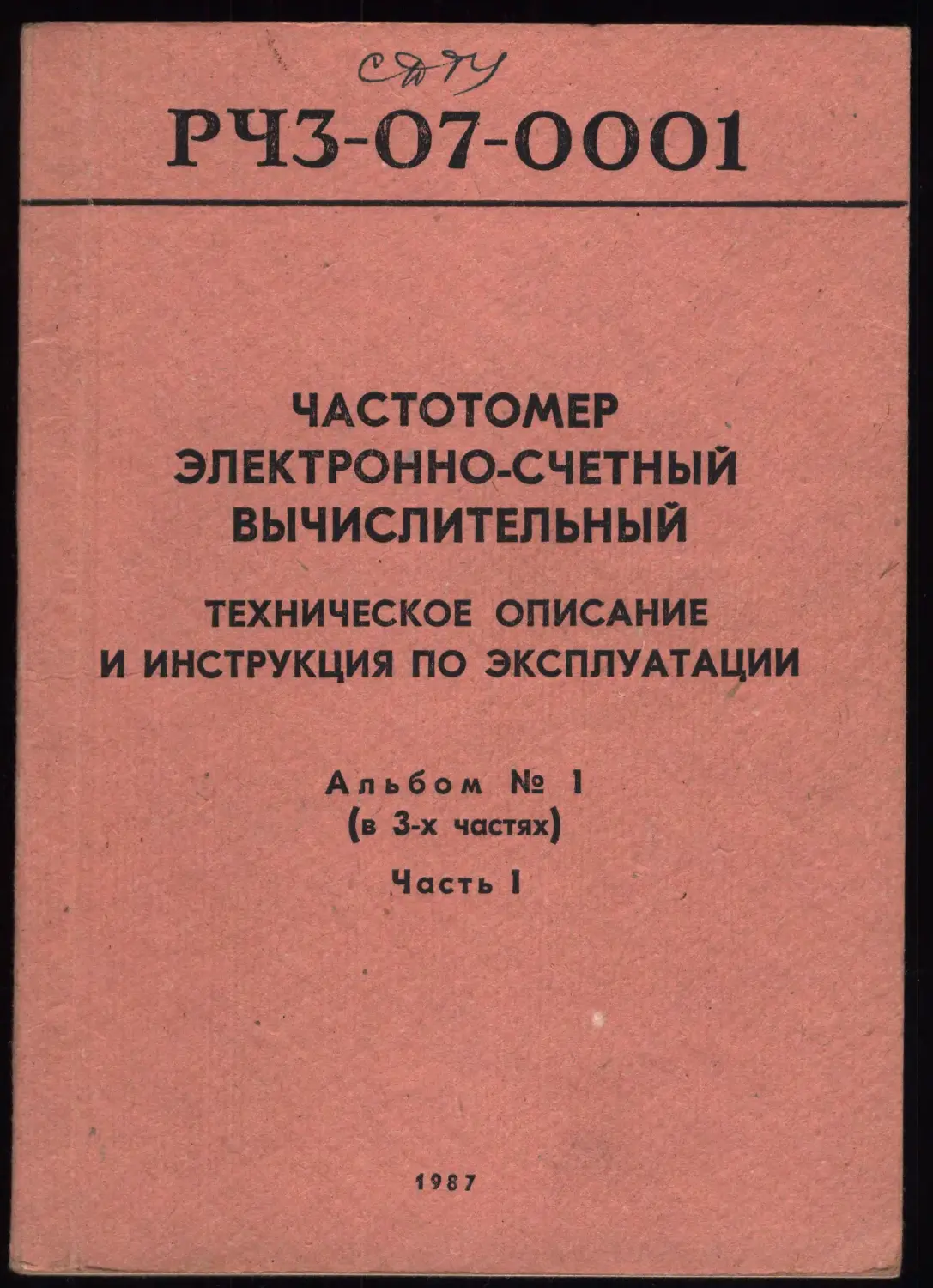

РЧЗ-О7-ООО1
ЧАСТОТОМЕР
ЭЛЕКТРОННО-СЧЕТНЫЙ
ВЫЧИСЛИТЕЛЬНЫЙ
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Альбом № 1
(в 3-х частях)
Часть I
1987

ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ
ВЫЧИСЛИТЕЛЬНЫЙ РЧЗ-07-0001
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Альбом № I

их устраненн
я
прибора
хранения
1.	Назначение	..........................
2.	Технические данные..........................
3.	Состав прибора	.....................
4.	Устройство и работа прибора ....
5.	Устройство и работа составных частей прибора
6.	Конструкция	....
7.	Маркирование и пломбирование
8.	Общие указания по эксплуатации
9.	Указания мер безопасности
10.	Подготовка к работе
И. Порядок работы
12.	Характерные неисправности и методы
13.	Техническое обслуживание
14.	Поверка
15.	Правила
16.	Транспортирование	.................
Приложение.
1.	Методика „подбора нар транзисторов 2Т372Б и 2Т3101А-2
модулей входного усилителя ..................................
2.	Карты режимов в контрольных точках........................
3.	Намоточные данные трансформаторов.........................
4.	Общий вид прибора.........................................
5.	Схема расположения элементов на блоке питания гб5.087.080
6.	Сокращения, принятые в тексте технического описания .
>. Методика подбора микросхем 193ИЕ1 для установки во входных
каналах изделия РЧЗ-07-0001
для
7
7
14
15
18
78
80
80
81
82
82
101
107
108
118
120
123
124
128
130
133
134
135
Внешний вид прибора РЧЗ-07-000)
a

1.	НАЗНАЧЕНИЕ
1.1.	Частотомер электронно-счетный вычислительный РЧЗ-07-
Ю001 гб2.721.008 предназначен для:
—	измерения частоты следования импульсов и частоты сину-
соидального сигнала в диапазоне 0,01 Гц — 500 МГц;
—	измерения периода следования импульсов и периода си-
нусоидального сигнала в диапазоне 100 с — 2 нс;
—	измерения длительности интервалов времени в диапазо-
не 5 нс — 100 с;
—	измерения внутренней частоты заполнения радиоимпульс-
ных сигналов при частоте не более 500 МГц;
—	измерения отношения, произведения, суммы и разности
частотно-временных параметров электрических сигналов.
1.2.	Прибор соответствует ГОСТ 22261-82 в части метроло-
гических характеристик, ГОСТ 22335-77, а по условиям эксплуа-
тации предназначен для работы в условиях:
—	температура окружающей среды от 243 до 323 К (от ми-
нус 30 до 4-50 °C);
—	повышенная влажность до 98 % при температуре до
308 К (4-35 °C);
1.3.	Прибор питается от сети переменного тока напряжением
(220± И) В, частотой (50±0,5) Гц, содержанием гармоник до
5 % и напряжением питания сети (115+5,75) В или (220+11) В,
частотой (400+12) Гц, содержанием гармоник до 5 %.
1.4.	Прибор может применяться для настройки, испытаний
и калибровки различного рода низкочастотных и высокочастот-
ных генераторов, для точного измерения временных интервалов,
для работы в составе информационно-измерительных систем.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1.	Прибор измеряет частоту и период:
—	синусоидального сигнала по входам «А» и «Б» в диапа-
зоне частот от 0,01 Гц до 100 МГц при напряжении входного
сигнала от 0,1 В эффективного значения до 100 В эффективно-
7
го значения, в диапазоне от 100 МГц до 300 МГц при напряже-
нии от 0,1 В эффективного значения до 2 В эффективного зна-
чения и в диапазоне от 300 МГц до 500 МГц при напряжении
от 0,2 В эффективного значения до 2 В эффективного значения;
— импульсного сигнала любой полярности, имеющего не бо-
лее двух экстремальных значений за период в диапазоне от
0,01 Гц до 100 МГц при напряжении входного сигнала от 0,3 В
до 100 В, в диапазоне от 100 МГц до 300 МГц при напряжении
от 0,3 В до 5 В и в диапазоне от 300 МГц до 500 МГц при
напряжении от 0,6 В до 5 В.
Примечание:
1.	В диапазоне частот от 0,01 Гц до 100 МГц максимально допустимое
входное напряжение, эффективные значения которых по входам «А» и «Б»
не должны превышать 1 В при положении аттенюатора «1:1», 10 В при по-
ложении аттенюатора «1:10» и 100 В при положении аттенюатора «1:100».
2.	На частотах свыше 100 МГц необходимо включение входного сопро-
тивления 50 Ом.
3.	На частотах ниже 10 Гц проводить измерения
2.2.	Относительная погрешность измерения
да импульсных и синусоидальных сигналов б/,
чения, рассчитанного по формуле:
при открытом входе,
частоты и перио-
т в пределах зна-
такт
6f, т
сч
3
ИЗМ • t
где 6о — относительная погрешность по частоте (относитель-
ное изменение частоты) внутреннего опорного гене-
ратора или внешнего источника опорной частоты;
63 — относительная погрешность уровня запуска;
кзм — измеряемая частота, Гц;
tC4 — время счета, с;
Ттакт — период тактовой частоты, 2-Ю-9 с.
* 4^
Примечание: б3 не превышает значения, рассчитанного по формуле:
'-чтг
за
(2)
где иш — амплитуда шумового сигнала, В;
Uc — амплитуда входного сигнала, В.
Таблица 2.1
Uc к и„,дБ	20	40	60
6з     ,,,, ,       		3-10-2	ЗЮ-3	3-10-“
8
2.3, Поминальное значение частоты опорного генератора
5 МГц. Пределы корректировки частоты опорного генератора
при выпуске не менее 2-10~7 f0 в сторону увеличения и умень-
шения частоты.
Действительное значение частоты опорного генератора при
выпуске прибора установлено с погрешностью в пределах
±1-10“8 относительно номинального значения после самопро-
грева в течение не менее двух часов при приемке ОТК и пред-
ставителя заказчика.	.
2.4.1. Относительное изменение частоты опорного генерато-
ра за месяц в нормальных условиях в пределах ±5-10~8.
2.4.2. Долговременная нестабильность частоты опорного ге-
нератора:
за 6 месяцев в пределах ±М0"7;
за 12 месяцев в пределах ±1,5-10~7.
Время 30 суток, 6 и 12 месяцев отсчитываются с момента
установки действительного значения частоты с погрешностью
в пределах ±1 • 10~8.
2.5. Относительное изменение частоты генератора в нор-
мальных условиях через 2 ч. после включения за последующий
час работы не более ±1,5-10-8.
2.6. Суммарное относительное изменение частоты генератора
от воздействия дестабилизирующих факторов (изменения нап-
ряжения питания, изменения температуры окружающей сре-
ды от нормальной до 213К (минус 60°С) или от нормальной
до 343 К (плюс 70сС), воздействия вибрационных нагрузок, воз-
действия повышенной влажности, действующих на включенный
генератор, в пределах ±5 -10~8.
2.7.1.	Время готовности прибора без гарантированной по-
грешности по частоте встроенного опорного генератора не бо-
лее 5 мин., а при работе в интервале температур от минус 10°С
до минус 30°С не более 10 мин.
2.7.2.	Время установления частоты опорного генератора от-
носительно установившегося значения не более:
в нормальных условиях:
с погрешностью ±1 • 10~6 — 10 мин.;
с погрешностью ±1 • 10~7 — 15 мин.;
с погрешностью ±5-10~8 — 30 мин.
Примечание. Под установившимся значением частоты генератора пони-
мают то значение, которое имеет генератор через 6 ч. после его включения.
2.8.	Прибор измеряет однократный интервал времени по-
входам «А» и «Б» в диапазоне от 10 нс до 100 с.
Напряжение и форма входных сигналов должны соответст-
вовать приведенным в п. 2.1. настоящего ТО.
2.9.	Прибор измеряет по входам «А» и «Б» повторяющиеся
интервалы времени в диапазоне от 5 нс до 100 с.
Частота, напряжение и форма входных сигналов должны
соответствовать п. 2.1 настоящего ТО.
2.10.	Относительная погрешность измерения интервалов вре-
мени при длительности фронтов измеряемых импульсов не бо-
лее половины периода сигнала заполнения в пределах значе-
ния, рассчитанного по формуле:
где Тизм — длительность измеряемого интервала времени, с;
6ф — относительная погрешность, обусловленная кру-
тизной;
— фронта (спада), которая не превышает значения,
определяемого по формуле:
Тизм
(4)
где Si, $2 — величина, обратная крутизне фронтов импуль-
сов, определяющих начало и конец счета, с/В;
AU — погрешность установки уровней запуска, В;
та-е — разность временных задержек между каналами
«А» и «Б», не превышающая 2-.10”9 с;
Тф — длительность фронта измеряемого сигнала, с;
п — число усредняемых интервалов.
2.11.	Прибор измеряет отношение, произведение, сумму и
разность частот и периодов электрических сигналов, поступаю-
щих па входы «А» и «Б» в диапазоне от 0,01 Гц до 500 МГц.
Напряжение и форма входных сигналов должны соответст-
вовать указанным в и. 2.1. настоящего ТО.
2.12.	Относительная погрешность измерения отношения, про-
изведения, суммы и разности частот и периодов в пределах
значения, определяемого по формуле:
Sa, и = ± (6f, та+6f, тв),	(5)
где 6f, та — относительная погрешность измерения частоты
или периода по входу «А»;
6г, тб — относительная погрешность измерения частоты
или периода по входу «Б».
10
2.13.	Прибор производит по входам «А» и «Б» счет числа
(суммирование) электрических импульсов в диапазоне частот
от 0 до 500 МГц за время, устанавливаемое вручную при по-
мощи клавиш СТАРТ и СТОП.
Напряжение и форма входных сигналов должны соответст-
вовать п. 2.1 настоящего ТО.
2.14.	Прибор измеряет в режиме «Контроль» период 100 нс
собственного опорного сигнала при любом времени усреднения
с целью проверки работоспособности прибора.
2.15.	Прибор выдает сигналы опорных частот 0,1; 1; 10;
100 Гц; 1; 10; 100 кГц; 1 и 5 МГц с относительной погрешностью
частоты опорного генератора или внешнего источника опорной
частоты, имеющие форму положительных импульсов со скваж-
ностью не более 5 и амплитудой не менее 2 В на нагрузке
10 кОм.
2.16.	Входное сопротивление прибора по входам «А» и «Б»
не менее 1 МОм при входной емкости не более 75 пФ. При
включении клавиши 50 Ом входное сопротивление (50+2,5)
Ом.
2.17.	Прибор обеспечивает регулировку уровней запуска по
входам «А» и «Б» в диапазоне от минус 3,5 В до +3,5 В в по-
ложении аттенюаторов «1:1».
Приведенная погрешность установки уровней запуска в
пределах ±10%.
В положении аттенюаторов «1:1» и «1:10» диапазон регу-
лировки уровней запуска увеличивается в 10 и 100 раз соответ-
ственно.
2.18.	Прибор обеспечивает непосредственный отсчет резуль-
тата измерения в цифровой форме с указанием знака, порядка
и размерности измеряемой величины.
Прибор обеспечивает индикацию выполняемой программы
по каждому из входов «А» и «Б», с указанием знака и величи-
ны уровня запуска, состояния входов «А» и «Б», вида выполня-
емого измерения, знака арифметической операции между ре-
зультатами измерений по двум входам, фронта срабатывания
формирующего устройства и времени усреднения.
2.19.	Прибор обеспечивает возможность работы в системе
канала общего пользования (КОП) и обеспечивает выполне-
ние- интерфейсных функций «синхронизация источника» (СИ1),
«источник» (И6), «синхронизация приема» (СП1), «приемник»
(П4), «очистить устройство» (СБ1), «запуск устройства» (ЗП1),
«запрос на обслуживание» (31) согласно ГОСТ 26.003-80.
Прибор обеспечивает возможность программного дистанци-
онного управления всеми клавишами передней панели (за ис-
11
ключением клавиш ВКЛ, ЭВМ, СБРОС, «2», СТАРТ и СТОП)
через КОП и выдачу кода результата измерения в КОП.
Электрические параметры возбудителей и приемников, обе-
спечивающих работу прибора в КОП, соответствуют требова-
ниям ГОСТ 26.003-80.
2.22.	Прибор производит измерение внутренней частоты за-
полнения радиоимпульсных сигналов по программе, занесен-
ной от внешнего устройства.
Частота, напряжение и форма входного сигнала заполнения
радиоимпульса должна соответствовать приведенным в п. 2.1.
настоящего ТО. Сопротивление входа ВНЕШ. СТРОБ состав-
ляет не менее 1 кОм.
Управляющий сигнал, подаваемый на вход ВНЕШ. СТРОБ,
должен иметь уровни:
логического «0» — не более 0,5 В.
логической «1» — не менее 2,4 и не более 4,5 В.
Длительность управляющего сигнала должна быть не ме-
нее 10 мкс.
2.23.	Прибор имеет режимы запуска автоматический, руч-
ной и дистанционный, осуществляемый от ЭВМ.
Период повторения импульсов запуска или нажатия клави-
ши ОДН при ручном пуске (Тзап) должен быть больше суммы
Тзап^> tj—pts—Hta,	(6)
где ti — время измерения, с;
t2 — время обработки результата измерения прибором, но
не менее 0,8 с;
t3 — время запаздывания начала счета относительно при-
хода запускающих импульсов, с, которое в любом виде
измерения не превышает значения, определяемого по
формуле:
t3<80MKc+—— ;	(7)
I изм
2.24.	Прибор работает от внешнего источника опорной час-
тоты (1+0,001) МГц и 5 (±0,005) МГц напряжением от 0,5 до
5 В эфф. на нагрузке 1 кОм вместо внутреннего опорного гене-
ратора.
2.25.	Прибор допускает непрерывную работу в рабочих ус-
ловиях в течение 16 часов при сохранении своих технических
характеристик.
При этом обеспечиваются нормальные режимы электрова-
куумных приборов, полупроводниковых приборов, деталей и
12
элементов в пределах норм, стандартов и технических условий
на них.
Примечание. Время непрерывной работы не включает в себя время са-
мопрогрева прибора.
2.26.	Питание прибора осуществляется от сети переменного
тока напряжением (220+22) В, частотой (50+0,5) Гц, содер-
жаниехМ гармоник до 5% и напряжением сети (115+5,75) В
или (220+11) В, частотой (400± 12) Гц, содержанием гармо-
ник до 5%.
2.27.	Мощность, потребляемая прибором от сети при нор-
мальном напряжении не превышает 250 В-А.
2.28.	Нормальные условия эксплуатации:
—	температура окружающей среды — (293±5) К или
(20+5)° С;
—	относительная влажность воздуха — (65+15) %;
— атмосферное давление (100±4) кПа или (750+30) мм
рт. ст.).
2.29.	Рабочие условия эксплуатации:
— температура окружающей среды — от 243 К до 323 К
- (от минус 30°С до +50°С);
— повышенная
308 К (+35°С);
— атмосферное
рт. ст.
влажность — до 98% при температуре
давление — (100+4) кПа или (750+30)
2.30.	Предельные условия:
— температура окружающей среды от 223 К до 348 К
минус 50°С до +65°С);
до
мм
(от
— пониженное атмосферное давление — 61333 Па (460 мм
рт.ст.). После пребывания в предельных условиях время вы-
держки прибора в нормальных условиях не менее 2-х часов.
2.31.	Габаритные размеры прибора 490X215X500 мм;
Габаритные размеры укладочного ящика 741X297X561 мм;
Габаритные размеры транспортной тары 879X466X652 мм.
2.32.	Масса прибора не более 25 кг.
Масса прибора с укладочным ящиком не более 48 кг.
Масса прибора в транспортной таре — не более 70 кг.
2.33.	Наработка на отказ прибора — не менее 4500 часов.
2.34.	Срок службы прибора — не менее 10 лет, технический
ресурс — не менее 10000 часов.
2.35.	Прибор позволяет измерять разность фаз между элек-
трическими сигналами, поступающими на вход «А» и на вход
«Б» в диапазоне от 0,Г‘до 360° в диапазоне частот от 0,01 Гц
до 100 МГц. Данное измерение является обзорным и относи-
13
тельная погрешность, определяемая ориентировочно по фор-
муле; 6<p=dz(6f, T-j-бт), не гарантируется.
Напряжение и форма входных сигналов соответствуют ука-
занным в п. 2.1 настоящего описания.
3. СОСТАВ ИЗДЕЛИЯ
3.1. Состав прибора соответствует табл. 3.1.
Таблица 3.1
Наименование
Обозначение,
чертеж или тех-
нические условия
Примечание
1.	Частотомер электронно-счетный
РЧЗ-07-0001 вычислительный
2.	Комплект принадлежностей:
—	зажим
—	кабель
—	кабель
—	кабель
— переход СР-50-95 ФВ
—	переход
—	шнур питания
—	плата ремонтная
3.	Комплект запасных частей:
— лампа СМН-6,3-20-2
.— вставка плавкая ВП1-1 0,5А
250 В
—	вставка плавкая ВП-1 ЗА
250 В
—	вставка плавкая ВП1-1 2А
250 В
4.	Карта интерфейсная
гб2.72! 008
ЯП4.835.007
И24.850.086
И24.850.088
ЕЭ4.850.160
И22.236.006
ЯП4.860.010
гб5.282.054



гбЗ.055.040
14
4.	УСТРОЙСТВО И РАБОТА ПРИБОРА
4.1.	Принцип действия
4.1.1.	Принцип действия прибора основывается на мето де-
постоянного измерительного интервала, по которому частота
измеряется как величина, обратная периоду.
При любом виде измерения счетные блоки прибора считают
количество импульсов кварцованной частоты (меток времени)
и число периодов неизвестной входной частоты, поступивших
за время измерения. Со счетных блоков информация поступает
в вычислительный блок, который производит необходимые опе-
рации для нахождения значения измеряемого частотно-времен-
ного параметра.
4.2.	Структурная схема.
4.2.1.	На рис. 4.1 приведена структурная схема прибора,
включающая в себя следующие основные узлы и блоки:
—	устройство входное «А», предназначенное для нормиро-
вания, усиления, формирования и предварительного деления
частоты сигналов, поступающих на вход «А» прибора;
—	устройство входное «Б» выполняет те же функции, что и
устройство входное «А» по соответствующим сигналам;
—	регулятор уровней, предназначенный для управления
уровнями запуска входных устройств «А» и «Б»;
—	счетчик периодов, предназначенный для образования
стробимпульса и счета числа периодов входного сигнала, по-
ступающих за время стробимпульса;
—	счетчик меток, предназначенный для подсчета числа ме-
ток времени — кварцованных сигналов, поступающих за время
действия стробимпульса;
—	формирователь тактовых импульсов, предназначенный
для образования сигналов опорных частот, получаемых путем
деления или умножения частоты опорного генератора;
—	блок автоматики, предназначенный для формирования
импульсов, управляющих измерительным циклом прибора;
—	вычислительный блок, предназначенный для вычисления
результата измерения по данным счетчика меток и счетчика
периодов;
—	блок индикации, предназначенный для индицирования
результата измерения;
—	блок управления, предназначенный для обслуживания
оператора, внутриприборного управления и выполнение функ-
ций сопряжения с внешним устройством;
—	генератор опорный, предназначенный для выдачи коле-
баний высокостабильной частоты 5 МГц;
15

Структурная схема прибора.
16
— блок питания, обеспечивающий питающими напряжения-
ми все узлы и блоки прибора.
4.3.	Измерение частоты и периода.
4.3.1.	Измерение частоты и периода производится по любо-
му из входов «А» и «Б». Измеряемый сигнал со входа «А» («Б»)
через входное устройство А (Б) поступает на счетчик периодов.
4.3.2.	На счетчик периодов с блока автоматики1 поступает
импульс, длительность которого приближенно определяет вре-
мя счета. Точная длительность стробимпульса определяется
целым числом периодов входной частоты в схеме формирова-
ния стробимпульса.
4.3.3.	Число меток, поступающих на счетчик меток, опреде-
ляется длительностью стробимпульса, выработанного в счет-
чике периодов.
4.3.4.	Данные цикла измерения мультиплексируются и по 4-х
разрядной шине поступают в вычислительный блок, в котором
производятся необходимые арифметические операции.
4.3.5.	Результат вычислений передается в блок индикации
и индицируется на цифровом табло прибора.
4.4.	Измерение интервалов времени.
4.4.1.	При измерении интервалов времени по входам «А» и
«Б» или по любому из входов счетчик периодов накапливает
число поступивших интервалов, а счетчик меток — число ме-
ток, поступающих за время, равное длительности измеряемого
интервала.
Для повышения точности измерения временных интервалов
фаза меток времени модулируется шумовым сигналом с нор-
мальным распределением.
После обработки вычислительным блоком данные измере-
ний поступают на индикацию.
4.5.	Измерение отношения, произведения, суммы и разности.
4.5.1.	При измерении отношения, произведения, суммы и
разности частот и периодов электрических сигналов произво-
дится последовательное измерение частоты или периода по каж-
дому из каналов с последующим вычислением требуемого па-
раметра в вычислительном блоке прибора.
4.6.	Измерение сдвига фаз.
4.6.1.	При измерении сдвига фаз прибор последовательно
измеряет период сигнала аналогично п. 4.3, интервал аналогич-
но п. 4.4, а затем вычислительный блок вычисляет фазовый
сдвиг.
4.7.	Контроль.
4.7.1.	В приборе предусмотрен режим самоконтроля работы
основных блоков и узлов.
2 5587
17
Работа в режиме КОНТРОЛЬ аналогична работе в режи-
ме измерения периода, но при этом прибор измеряет период
собственного опорного сигнала 100 нс.
4.8.	Программное дистанционное управление.
4.8.1.	В этом режиме управление всеми клавишами перед-
ней панели, за исключением клавиш ВКЛ, ЭВМ, СБРОС, 2,'
СТАРТ и СТОП осуществляется дистанционно путем включе-
ния прибора в канал общего пользования ГОСТ 26.003-80 че-
рез интерфейсную карту гбЗ.055.040. Выдача результата изме-
рения и программирование прибора производится через разъем
КОП интерфейсной карты.
5.	УСТРОЙСТВО И РАБОТА СОСТАВНЫХ
ЧАСТЕЙ ПРИБОРА
5.1.	Входная часть.
Входная часть предназначена для усиления и формирова-
ния входных сигналов, формирования измеряемых интервалов
времени, счета входных сигналов и меток времени, соответству-
ющих измеряемым интервалам. Опа содержит: устройство вход-
ное Д, устройство входное Б.
5.1.1.	Устройство входное канала А (гб5.035.050) предназ-
начено для согласования входа прибора с выходом источника
сигналов, ослабления или усиления исследуемых сигналов, фор-
мирования сигналов, а также образования набора последова-
тельностей.
Входное устройство А содержит аттенюатор, широкополос-
ный усилитель, цифро-аналоговый преобразователь, расщепи-
тель последовательностей, а также коммутирующие звенья.
Аттенюатор предназначен для приведения уровней входного
сигнала к номинальному диапазону входных напряжений (0,14-
2) В эффективного значения. Аттенюатор содержит два дели-
теля напряжений. Первый из них — высокоомный компенсиро-
ванный делитель — выполнен на элементах Cl—СЗ и R1—R3
(А1) и предназначен для ослабления сигналов, лежащих в по-
лосе 04-100-МГц. Второй — конденсаторный делитель — содер-
жит элементы С2—С4 (А2) и предназначен для расширения
полосы пропускания аттенюатора до 500 МГц. Сигналы с пер-
вого делителя поступают на низкочастотный и среднечастотный
каналы широкополосного усилителя. Сигналы со второго дели-
теля поступают на высокочастотный канал.
Широкополосный усилитель выполнен по схеме Гольдбер-
18
га — усилители с параллельными каналами. Основной канал —
низкочастотный (НЧ) обеспечивает большое входное сопро-
тивление усилителя, а также осуществляет режимное согласова-
ние по постоянному току высокочастотного канала со входом
НЧ канал содержит усилитель, выполненный на элементах
D1—D3, R17—R52, СЮ—С15, (А1) и охваченный 100-процент-
ной отрицательной обратной связью, управляемый источник то,
ка, содержащий элементы D6, Al, А2, VT5, R53—R62 (А1) и
ограничители напряжения входного сигнала, выполненные на
элементах VT4, УД1, УД2 (А1). Усилитель НЧ-канала пред-
ставляет собой операционный! усилитель, охваченный отрица-
тельной обратной связью по току. Этим достигается большое
входное сопротивление, а также высокое быстродействие, до-
статочное для надежного перекрытия его полосы частот с по-
лосой среднечастотного (СЧ) канала. Усилитель корректиру-
ется двумя RC-цепями, содержащими элементы СЮ, R32 и
СИ, R42 (А1), а также конденсатором, устраняющим полюс в
частотной характеристике, вызванный подключением конденса-
тора С9 (А1) СЧ-канала к сопротивлениям цепи обратной свя-
зи С13 (А1) НЧ-усилителя. Необходимость во введении сопро-
тивлений обусловлена удобством согласования частотных ха-
рактеристик СЧ и НЧ каналов. Данное сопротивление является
одновременно основным звеном в организации режимного сог-
ласования НЧ и высокочастного (ВЧ) каналов. Согласование1
производится генерацией в точке соединения резисторов задан-
ного напряжения. Напряжение образуется за счет протекания
через резистор R18 (А1) заданного тока. Последний создается
управляемым источником тока (УТ), обеспечивающим с высо-
кой точностью соответствие между напряжением, поступающим
на вход 3 А2 (А1) и током. Управляемый источник тока выпол-
нен на элементах А2, VT5, R56, R60—R62 (А1), источнике фик-
сированного тока на А9, Д6, R53, R54, R57—R59 (А1).
Рассмотренный вариант НЧ-усилителя и УТ обладает тем
особым свойством, что напряжение, образованное в точке сое-
динения резисторов R17 и R18 (А1), не зависит от величины
тока, наведенного входными цепями ВЧ-канала (ВЧ-усилите-
ля). Достигается это тем, что изменения входного тока (ток
входных цепей) ВЧ-усилителя компенсируют соответствующи-
ми изменениями тока, протекающего через интегральную схе-
му D5 (А1) оконечного каскада НЧ-усилителя. Погрешность
компенсации обусловлена величиной коэффициента передачи
НЧ-усилителя в разомкнутом состоянии и не превышает (2—3)%.
Ограничители напряжения входного сигнала (ОН) сделаны
на положительную и отрицательную полярность, на транзисторе
19
V Т4 и интегральной схеме D3 (А1) соответственно. Данный
вариант реализации ОН выбран из-за необходимости обеспе-
чить высокое входное сопротивление широкополосного усили-
теля как в области линейной работы усилителя, так и при пе-
регрузках. Особенность работы ограничителей состоит в том,
что в области линейной работы они генерируют паразитный
ток, не превышающий величины 1 • 10~9 А. Это дает возмож-
ность п заменить во входной цепи НЧ-усилителя балластный ре-
зистор R9 (А1) величиной 20 МОм. В режиме перегрузки тран-
зисторы ограничителя переходят в режим работы с затворны-
ми токами, ограничивая этим растущее напряжение на входах.
Среднечастотный канал предназначен для расширения по-
лосы НЧ-канала до 200 МГц. Он представляет собой усили-
тель, выполненный на элементах VT1—VT3, R4—R8, R10—R12,
R14, R16, С4, С5, С8 (А1). Его коэффициент передачи, как и
усилителя НЧ, равен 1. Равенство I и стабильность коэффи-
циента передачи обеспечивается - за счет применения глубокой
отрицательной обратной связи. Применение в качестве входно-
го элемента МОП-транзистора VT2 позволяет получить боль-
шое входное сопротивление и обеспечить тем самым сопряжение
каналов НЧ и СЧ на низкой частоте.
Высокочастотный канал предназначен для расширения по-
лосы пропускания широкополосного усилителя до (800—900)
МГц. Он содержит буферный каскад, выполненный на элемен-
тах R1—R4, С6 (А2), три предварительных каскада усиления,
содержащие элементы VT1—VT4, R1—R9, С1—СЗ (АЗ, А4,
А5) и С4 (А4, А5), пороговый формирователь на элементах
VT1— VT8, R1—R13, С1—С2 (А6), а также три оконечных кас-
када усиления, два первые из которых выполнены по схеме
предварительных каскадов, (А4, А5), третий является повтори-
телем напряжения. Буферный усилитель предназначен для
уменьшения входной емкости широкополосного усилителя и
сопряжения частотных характеристик усилителей. Предвари-
тельный каскад несет в широкополосном усилителе основную
нагрузку—усиление сигналов малого уровня в широкой полосе
частот (04-800) МГц. Поставленная задача в широкополосном
усилителе решается применением дифференциального усилите-
ля. Особенностью такого каскада является симметричность
входов и выходов, что позволяет наряду с легкостью сопряже-
ния каскадов добиться высокого качества подавления синфаз-
ных ошибок, чрезвычайно важного при работе в таком час-
тотном диапазоне. Пороговый формирователь использует это
свойство. Он реализован в виде симметричной структуры, и вос-
принимает сигналы, как разность напряжений, поступающих на
его входы. Входов два (базы транзисторов VT3, VT6), и сиг-
налы на входах противофазны. Важной особенностью формиро-
вателя является независимость его гистерезиса от величины вы-
ходных перепадов напряжений — перепадов па коллекторах
транзисторов VT1, VT8. Такая особенность позволяет резко
уменьшить величины перепадов, не опасаясь ухудшить помехо-
защищенность формирователя. А уменьшение перепадов повы-
шает быстродействие структуры. Применение в качестве око-
нечных каскадов предварительных каскадов при выбранной
структуре формирователя оправдано. Уменьшение выходных пе-
репадов формирователя ставит перед оконечными каскадами
те же задачи, что и перед предварительными каскадами. Сигна-
лы, усиленные до необходимого уровня ЕСТЬ (0,84-1,6) В по-
ступают через повторитель, собранный на транзисторах VT1,
VT2, на входы расщепителей последовательностей. Расщепи-
тель последовательностей собран па элементах D16—D25,
R44—R47, R49—R52, R102—R105, R67—R74, R76—R91 и пред-
назначен для уменьшения частоты следования входных сигна-
лов с одновременным преобразованием частоты входного сиг-
нала в фазу. Частота сигнала уменьшается в 4 раза, а входная
последовательность преобразуется в 4 последовательности. По-
следовательности могут быть образованы либо от входного сиг-
нала, либо от его инверсии, в зависимости от вида производи-
мого измерения. Выбор того или иного набора последователь-
ностей осуществляется соответствующей коммутацией инверто-
ров, выполненных на элементах D22—D25.
Управление инверторов осуществляется коммутирующими
звеньями, собранными на элементах D4.1—D4.3, D5.1—D5.3,
D6.1, D12.1—D12.4. В состав коммутирующих звеньев входят
также элементы Dl.l—D3.4, D6.2—D10.2, D11, управляющие
реле К1.1—К4.1 (А1), К1.1-К3.1 (А2). Из них К2Л—К3.1 (А2)
коммутируют высокочастотный делитель, КЕ1—К3.1 (А1) ком-
мутируют низкочастотный делитель, К4.1 (А1) переключает
устройство на режимы «открытого» и «закрытого» входов, КД Л
(А2) подключает согласующий резистор R1 — 51 Ом.
Цифро-аналоговый преобразователь (ЦАП) предназначен
для управления режимным согласованием НЧ и ВЧ-каналов.
Управление производится напряжением, поступающим с выхо-
да ЦАП на вход управляемого источника тока. ЦАП включает
в себя элементы D13—D15, А9. R22—R24, R28—R35, R37, R38,
R40—R43, R48, R101, R106, СЮ—С22. Принцип работы ЦАПа
основан на суммировании токов, пропорциональных весам1
разрядов цифрового слова, поступающего на входы ЦАПа. Вклю-
чение любого из токов происходит при появлении на соответ-
21
ствующем входе напряжения, соответствующего логической «1»
(+2,44-4-4,5) В. Выключение — при появлении логического
«О» (04-+0,5) В. Величины токов задаются величинами резисто-
ров R22—R24, R28—R31, R40—R43. Суммарный ток преобра-
зуется в напряжение при помощи интегральной схемы А9.
5.1.2.	Устройство входное канала Б (гб5.035.050-01) пред-
назначено для согласования входа прибора с выходов источни-
ка сигналов, ослабления или усиления исследуемых сигналов,
формирования сигналов, а также образования набора последо-
вательностей.
Входное устройство Б выполнено по той же схеме, что и
устройство А, но с противофазным подключением входов поро-
гового формирователя и с некоторыми отличиями в реализации
коммутирующих звеньев.
5.2.	Регулятор уровня (гб5.088.000)
Предназначен для образования числовых слов, управляю-
щих сопряжением НЧ и ВЧ-каналов широкополосного усилите-
ля — для «управления уровнем запуска».
Регулятор уровня (РУ) содержит реверсивные счетчики и
цепи преобразования и вывода цифровых слов.
Счетчиков два и построены они по одной схеме. Первый
собран па элементах Г1, В1, А1, Б1, В2, Б2, А2, АЗ, ВЗ, БЗ,
второй — на элементах Ж1, 31, III, И2, Ж2, 32, ИЗ, И4, 33,
34. Счетчики содержат два полных десятичных разряда и один
неполный — содержит 3 двоичных разряда. Максимальная ем-
кость счетчика — 799. Рассмотрим его работу, начиная с млад-
шего разряда. Суммирование и вычитание в разряде начина-
ется со слова, записанного в 4-х разрядном регистре Г1. В ре-
жиме суммирования, т. е, при «0» на входе 16 сумматора В1,
по каждому следующему такту (частота следования 10 Гц),
поступающему по шине «10 Гц к. Б (БУМ)» или «10 Гц к. А
(БУМ)», слово, присутствующее на выходах 1, 2, 4, 8 суммато-
ра А1 переносится в регистр Г1, поставленный сигналом «поел,
ввод» в режим параллельного ввода и суммируется с «1» в
сумматоре В1. Так происходит до числа 9. После 9 на выходе
10 элемента Б1 формируется единица переноса, а показания
сумматора А1 корректируются сумматором В1. Коррекция осу-
ществляется путем прибавления к образованному числу числа
6. В старшем десятичном разряде суммирование производится
с «1» переноса, поступающей с младшего десятичного разряда.
«1» поступает па вход 13 сумматора Б2. На входы 11 и 16
22
при этом поступает «О». Суммирование в неполном десятичном
разряде также производится с «1» переноса. Входы 11, 7, 4 сум-
матора БЗ при этом установлены в «О». Данный разряд не тре-
бует коррекции чисел, образованных в сумматоре и, соответст-
венно, дополнительного сумматора. Это обусловлено отсутст-
вием псевдосостояний.
В режиме вычитания сигналом «УРМ к Б (УРМ к. А)» на
входе 16 сумматора В1 устанавливается «1». Теперь слово, за-
писанное в регистре Г1, суммируется с числом 9, т. е. происхо-
дит вычитание. Устранение псевдосостояний, как и при сумми-
ровании, производится элементами Б1. В старшем десятичном
разряде «1» подается на входы 11 и 16 сумматора Б2. Вычита-
ние при этом производится только тогда, когда на входе 13 сум-
матора Б2 будет «О», т. е. только тогда будет производиться
суммирование содержимого регистра В2 с числом 9. В других
случаях число 9, поступающее на входы 11, 7, 4, 16 сумматора
Б2, суммируется с «1», поступающей на вход 13 и суммирова-
ние чисел регистра производится не с 9, а с 10, иными слова-
ми вычитается «0». Вычитания не происходит. Отсюда видно,
что вычитание в данном разряде производится только при пе-
реходе младшего разряда из 9 в «0», т. е. тогда, когда на вхо-
де 13 устанавливается «0». Такой же механизм вычитания имеет
место и в неполном десятичном разряде. Для этого на входах
сумматора БЗ И, 7, 4 данного разряда устанавливаются «1».
Вычитание производится только при отсутствии «1» на входе
13 сумматора БЗ, т. е. при наличии переноса с младшего раз-
ряда. При наличии «1» суммирование в сумматоре производит-
ся уже не с «7», а с «8», т. е. производится вычитание «0». Вы-
читания нет.
Рассмотренный выше механизм работы счетчиков отвечает
управлению прибора со стороны передней панели. При дистан-
ционном управлении по сигналу «поел, ввод» регистры счетчи-
ков устанавливаются в режим «последовательного ввода» и за-
полняются информацией, поступающей на вход «УР1\Б».
Сигналы с выходов регистров счетчиков используются не-
посредственно для «управления уровнем запуска», а также под-
вергаются промежуточному преобразованию перед поступле-
нием на органы индикации. Числа от 0 до 799 преобразуются
следующим образом: число 400 преобразуется в +000, число
399 — в —000, число 799 — в +399, число 0 -------399. В каче-
стве признака «знака» используется старший разряд неполного
десятичного разряда. Это значит, что при «1» в старшем раз-
ряде числа проходят на выход преобразователя без изменений.
При «0» числа меняются на обратные и суммируются с чис-
лом «10». Указанные преобразования осуществляются элемен-
тами Б5, А4, Д1, Г2, Б4, Д2, ДЗ.
Числа, образованные на выходах преобразователен, выво-
дятся с платы РЕГУЛЯТОР УРОВНЯ потетрадно. Вывод осу-
ществляется мультиплексором, собранным на элементах В4, Г4,
Е4, Д4.
5.3.	Счетчик периодов (гб5.084.000) предназначен для фор-
мирования измеряемых интервалов времени, счета входных сиг-
налов. Формирование измеряемых интервалов осуществляется
в соответствии с рис. 5.1. На рис. 5.1. представлен один из ре-
жимов работы прибора — измерение частоты (периода) при
заданном времени усреднения. Это значит, что «разрешение на-
чала» (рис. 5.1а) и «разрешение конца» (рис. 5.16) разделены
некоторым интервалом времени, равным (удлиняется на время
привязки к сигналам последовательности «начала») времени
усреднения. На рис. 5.1в представлена последовательность
входных сигналов. I, назначением которой является образова-
ние начала измеряемого интервала. На рис. 5.1з представлена
последовательность входных сигналов II, по которой образуется
конец интервала «Начало» и «конец» интервала образуется
привязкой «разрешение начала» и «разрешение конца» к ука-
занным последовательностям. Как последовательность I, так
и прследовательность II имеют полосу частот от 0 до 500 МГц.
Это значит, что указанная привязка должна производиться
разрешением в 2 нс, т. е. осуществляться на логических эле-
ментах с быстродействием более 500 МГц. При работе прибора
в режиме с временем усреднения, равным 0, или в режиме
измерения интервалов минимальной длительности величина из-
меряемого интервала может составлять 2 нс, что означает не-
обходимость производить с высокой скоростью не тольдо при-
вязку, но также и счет входных сигналов. Отсюда следует, что
вся операционная часть автомата «счетчика периодов» должна
быть реализована на элементах высокого быстродействия.
Промышленность не выпускает функционально полного на-
бора логических элементов с быстродействием до 500 МГц.
В связи с этим в структуру автомата «счетчика периодов» вве-
дена избыточность, которая позволила все запланированные
функции реализовать в серийно выпускаемом наборе — па эле-
ментах 100-й серии. Для этого в качестве входных последова-
тельностей используются не последовательности I и II, а их эк-
виваленты — набор последовательностей 1а, 16, 1в и 1г и на-
бор Па, Пб, Пв и Пг. Данные последовательности имеют ча-
стоту в 4 раза ниже исходной и фазовый сдвиг относительно
тс
друг друга —	. Набор последовательностей — 1а, 16, 1в?
24
Формирование измеряемых интервалов
Раунен.
Рис. 5.1
1г присутствует на выходах элементов Е5, Д5, набор последо-
вательностей — Па, Пб, Пв, Пг — на выходах элементов В5,
Г5. Данные последовательности поступают на Се — входы
соответствующих групп Д-триггеров (элементы Е1, Д1, Г1,
В1). Появление сигнала «разрешение начала» сопровождается
появлением на С — входах первой группы Д-триггеров (Е1,
Д1) 0-го (разрешающего) логического уровня.
Так как триггеры по R-входам приведены в 0-е состояние,
а на Д-входах установлена «1», появление первого же импульса
на С — входе, образующего функцию «ИЛИ» со входом С,
переводит триггер в 1-е состояние. Выходы триггеров данной
группы объединены в монтажное «ИЛИ». Это значит, что при
появлении первого из импульсов любой из 4-х последовательно-
стей — 1а, 16, 1в, 1г, на выходе данной группы образуется ло-
гическая «1». Этот переход является «началом» измеряемого
интервала (см. рис. 5.1в, рис. 1ж, а). «Конец» измеряемого ин-
тервала образуется так же, как и «начало», но другой груп-
пой — Па, Пб, Пв, Пг. Данные последовательности поступают
на С — входы второй группы Д-триггеров (элементы Г1, В1).
После появления сигнала «разрешение конца», т. е. уровня «0»
на С — входах второй группы, триггеры способны по первому
из .импульсов данного набора последовательностей перейти в
состояние «1». Переход этот, однако, возможен только после
появления «начала», т. к. только после этого на Д-входах дан-
ной группы образуется «1». Переход любого из триггеров дан-
ной группы в «1» сопровождается появлением на выходах дан-
ной группы «1», т. е. формируется «конец» измеряемого интер-
вала (см. рис. 5.1.3 и рис. 5.1.м, б). Рассмотренная структура
образования «начала» и «конца» интервала не позволяет созда-
вать измеряемый интервал длительностью менее 3,5 нс, т. е.
времени распространения в Д-триггере выбранного типа
(100ТМ231). Для уменьшения интервала в цепь последователь-
ностей Па, Пб, Пв, Пг введены инверторы Г5, В5, компенси-
рующие на величину собственной задержки — 2, 9 нс указан-
ную выше величину.
«Начало» измеряемого интервала в виде «разрешающего»
логического уровня — уровня «О», поступает на С — входы
группы из 4-х Д-триггеров (Гб, В6), поставленных в счетный
режим работы. На С — входы триггеров поступают последова-
тельности Па, Пб, Пв, Пг, проведенные через инверторы Г2, В2,
управление которыми осуществляет сигнал «конец». До появ-
ления сигнала «конец» и при отсутствии импульсов «сброс» и
«сброс общ.» триггеры осуществляют счет числа импульсов, по-
26
ступающих в каждой из последовательностей. «Конец» измеряе-
мого интервала в виде «запрещающего» логического уровня —
уровня «1» поступает на инверторы и прекращает поступление
сигналов последовательностей. Число импульсов последователь-
ностей Па, Пб, Пв, Пг, поступивших на триггеры — Паа, Пбб,
Пвв, Пгг, в точности равно числу импульсов последовательности
II, поступивших на вход прибора. Т. к. частота последовательно-
стей в 4 раза ниже исходной, в качестве триггеров оказалось воз-
можным применить триггеры 100ТМ231.
Рассмотренная группа триггеров совместно с группой триг-
геров Г4, В4, образуют счетчик по mod 8. Сигнал переноса
выделяется инвертором Г8. Данный счетчик обладает важной
особенностью, упрощающей дешифрацию его состояний. Он
лишен псевдосостояний. Это оказалось возможным, т. к. управ-
ление счетчиком производится 4-я последовательностями, имею-
щими заданный фазовый сдвиг. Рассмотрим последовательность
состояний счетчика. Для этого составим таблицы, в которых
состояния триггеров последовательно изменяются, а сами триг-
геры расставлены в соответствии с рассматриваемой схемой и
рис. 5.1.
Па
Пб
Пв
Пг
О
О О
О О
О О
О О
1
О О
1 О
О О
О О
2
О о
1 о
1 • о
о о
3
1 о
1 о
1 о
о о
4
1 о
1 о
1 о
1 о
5
1 О
О 1
1 о
1 о
6
1 о
О 1
О 1
1 о
7
О 1
О 1
О 1
1 о
8
О 1
О 1
О 1
0 1
9...15
01 00
И 00
01 00
01 11
В первом столбце указаны состояния триггеров Гб, В6, во
втором — Г4, В4.
Последовательность переходов в первом столбце может быть
произвольной. Она зависит от исходного состояния триггеров
«расщепителя последовательностей» (см. рис. 5.1 Па—Пг).
Жесткой же остается цикличность переходов. Она обусловлена
жесткой фазировкой последовательностей. Это значит, напри-
мер, что после перехода из
0 0	в	1 0	не может	быть 10	, а может	быть	1	0.
10	10	01	только	1	0
10	10	10	10
0 0	0 0	0 0	1	0
Отсюда следует, что преобразование кода счетчика в двоичный
код может быть произведено суммированием чисел, образован-
ных следующим образом: единицы в 1-м слева столбце — 1,
единицы во 2-м столбце — 10. Например, состояние счетчика
0 0 будет 010, а 1	0 —
10	0	1	*
10	0	1
0 0	10
011. Операцию преобразования состояний счетчика в двоичный
код осуществляют элементы Б4, Б8, А7.
. Коррекцию полученного кода производит сигнал с выхода
элемента Ж6.1. Он позволяет раскрыть неопределенность в
преобразовании при переходе счетчика от чисел 12 до 13—15.
По сигналу «Сброс» состояние счетчика переписывается в
Д-триггеры 38, И8, а счетчик сбрасывается. В режиме много-
кратно повторяющихся интервалов при образовании в суммато-
ре Г7 числа более 8 по сигналу «Запись» вырабатывается сиг-
нал «б», а затем «с» — перенос, который поступает в последую-
щие счетчики.
Сигналы переноса с выхода счетчика поступают на следую-
щие разряды «счетчика периодов». Т. к. «счетчик периодов» де-
сятичный, а рассмотренный выше является счетчиком по mod
8, потребовалось введение 3-х последовательно соединенных
счетчика по mod 5. Они собраны на элементах А2, АЗ, А4, В5,
А6, ЕЗ. Совместный коэффициент деления этих счетчиков сос-
тавляет 8-5-5-5 = 1000, и все последующие счетчики выполнены
десятичными. Преобразование кода счетчика, содержащего счет-
чики по mod 8 и 5, в 3-х разрядный двоично-десятичный код
производится элементами ДЗ, Д4, Е4, Д7, Д8, Е8.
Информация, зафиксированная в счетчиках к концу изме-
ряемого интервала и являющаяся результатом измерения, вы-
водится при помощи мультиплексоров, собранных на элемен-
тах Ж8, Ж4, Ж7, ЖЗ, 35, 31, 33, 37, 36, 32.
Связь «счетчика периодов» с «автоматом режимов» прибо-
ра производится по двум основным сигналам «нач. счета» и
«кон. счета», являющимися «началом» и «концом» измеряемого
интервала». Данные сигналы вырабатываются элементами Д2,
Д6.
Связь «счетчика периодов» с «счетчиком меток» осущест-
вляется по сигналам «нач. строба» и «конец строба», также со-
ответствующим «началу» и «концу» измеряемого интервала.
Данные сигналы снимаются с выходов элементов Д2, Д6.
5.4.	Формирователь тактовых импульсов (гб5.035.051) пред-
назначен для выбора сигналов образцовых частот («меток вре-
мени»), модуляции («размывки») образцовых частот шумо-
выми сигналами, образование набора образцовых частот.
Формирователь тактовых импульсов (ФТИ) можно разде-
28
лить на следующие узлы: узел выбора сигналов образцовых
частот, узел модуляции, генератор образцовых частот и узел
дискриминации «внешнего пуска».
Узел выбора сигналов образцовых частот содержит два уси-
лителя-формирователя (D2, D3), осуществляющих усиление сиг-
налов внутреннего генератора образцовой частоты «5 МГц вн.
кв.» и внешнего «1,5 МГц внеш.» с приведением последних к
стандартным уровням ТТЛ-логики, элементы выбора сигналов
той или иной образцовой частоты (И2) в соответствии с сигна-
лом «упр. генер.» и умножитель частоты 1 МГц или 5 МГц
в 5 МГц (VT1, VT3, LI, L3) с выходным усилителем-ограничите-
лем (D5).
Узел модуляции включает в себя генераторкшумовых сиг-
налов (УД1, D1) с полосой частот до 3 кГц, каскад, выделяю-
щий основную гармонику — 5 МГц (VT2, L2), модулятор
(VT4, L4, VD6, С25) осуществляющий модуляцию по фазе об-
разцовой частоты 5 МГц частотой шумового сигнала, усилитель-
формирователь (D6), приводящий сигнал модулятора к уров-
ням ТТЛ-логики и элементы, осуществляющие выбор образцо-
вой частоты — 5 МГц, с модуляцией и без (А1, Б1), в зависи-
мости от сигнала «НСЧ+t •— база».
Генератор образцовых частот содержит набор последова-
тельно соединенных десятичных счетчиков (В 1, Г1, Д1, В2,;Е2,
Ж2, Ж1, 31), выходные сигналы которых образуют сетку час-
тот от 5 МГц до 0,1 Гц. Данные сигналы выводятся на разъем
через усилители, выполненные на элементах А1, Б1, Е1, Г2, 32.
Узел (дискриминации «внешнего пуска» предназначен .для
выявления факта существования импульсов «внешнего пуска».
При_наличии импульсов на входе «Внш. строб», на выходе
«(АВ) 5 МГц» существует импульсная последовательность с
частотой 5 МГц, на выходе «(АВ) 5 <МГц» — уровень логичес-
кого «0», при отсутствии импульсов — наоборот. Узел дискри-
минации содержит пороговые усилители D7, D8 и логические
элементы А2, Б2.
5.5.	Счетчик меток (гб5.084.001 / предназначен для умноже-
ния частоты «меток времени», счета меток за время измеряемо-
го интервала.
Умножение сигналов образцовой частоты — 5 МГц («ме-
ток времени») производится многокаскадным умножителем,
собранным на элементах VT1—VT5, L1—L5. Каскады4 умноже-
ния на транзисторах VT2, VT4 осуществляют умножение вход-
ной частоты до 25 МГц, каскады умножения на транзисторах
ATI, VT3, VT5 умножают частоту до(Н25 МГц. И хотя органи-
зация настоящего прибора планирует счет «меток времени» с
29
частотой 500 МГц, выбранная структура «счетчика меток вре-
мени» позволяет ограничиться частотой 125 МГц.- Это дает
возможность каскады умножения строить на элементах с со-
средоточенными параметрами, со всеми вытекающими отсюда
преимуществами. Компенсация утерянной информации, связан-
ной со снижением частоты, осуществляется расщеплением час-
тоты 125 МГц в 4 последовательности, сдвинутых во времени
друг относительно друга на 2 нс. Расщепление осуществляет-
ся элементами В5.
Структура счетчика, производящего счет сигналов 4-х пос-
ледовательностей частотой 125 МГц, ничем не отличается от
аналогичного в «счетчике периодов». Счетчик выполнен на эле-
ментах Г4, В4, Гб, В6, Г8. Ничем не отличаются также другие
счетчики, преобразователи кодов, незначительно отличаются
мультиплексоры. Преобразователи уровня выполнены на эле-
ментах Б1, БЗ, В8, А4, А8, преобразователь кода счетчика по-
следовательностей — на элементах Б4, А7, Б8, преобразователи
кода 2-2-2-5-5 -5— на элементах ДЗ, Д4, Е4, Д7, Д8, Е8, счет-
чики — на элементах 32, ЕЗ, 33, 34, И4, 36, Е7, 38, И8, муль-
типлексоры — на элементах И2, ИЗ, ЖЗ, Ж4, И6, 'Ж7, И7, Ж8.
На элементах Al, А2, Б2, АЗ, А6 собраны счетчики ио моду-
лю 5.
5.6.	Блок автоматики.
Блок автоматики предназначен для синхронизации работы
узлов прибора, организации взаимодействия узлов согласно по-
следовательности поступления входных сигналов, а также по-
следовательности выполнения функций. Он содержит: автомат
режимов и счетчики автомата.
5.6.1.	Автомат режимов (гб5.070.002) предназначен для
синхронизации работы узлов прибора, согласования режимов
работы прибора с временными последовательностями входных
и внутренних сигналов.
Автомат режимов работает в соответствии с алгоритмами,
микропрограммы которых приведены на рис. 5.2, 5.3. Микропро-
грамма на рис. 5.2 включает в себя следующие интервалы вре-
мени: «время усреднения», «время преобразования», «сброс
общ.». Микропрограмма па рис. 5.3 содержит следующие ин-
тервалы: «время сдвига», «время выборки», «сброс». Интервал
«время усреднения» является основным интервалом в режимах
работы прибора. Он задает общую длительность измерения,
влияя, таким образом, на точность измерения и функциональ-
ные возможности прибора. «Время выборки» задает длитель-
ность локального измерения, т. е. измерения, которое может
многократно повторяться за общее время измерения. Времен-
30

к
32
ПЕРЕЧЕНЬ I
Входные переменные
1.	А — наличие сигналов «вн. пуск.».
2.	Вн. пуск. вн.
3.	Время усреднения (вр. уср.).
4.	Ти 109.
5.	Старт.
6.	НСЧ.
7.	Стоп.
8.	Сигнал начала (Сиги. нач).
9.	Сигнал конца (Сиги. кон).
10.	Время выборки (Вр. вбр).
11.	Время сдвига (Вр. сдв).
Внутренние переменные
1.	Б (2) — состояние автомата «времени усреднения»
2.	В (2) — состояние автомата «времени выборки».
3.	Начало счета (Нач. сч).
4-	Г — состояние формирователя «вн. пуск» кольца «вр.
уср».
5.	Д — состояние формирователя «нач. сч».
6.	Е — память ТИ 109.
7.	Время сброса (Вр. сбр).
8.	Ж — состояние формирователя «вн. пуск» кольца «вр.
вбр».
9.	Конец счета (кон. сч).
Примечание
1.	Сч1 — счетчик усреднения.
2.	Сч2 — счетчик сброса общ.
3.	СчЗ — счетчик выборки.
4.	Сч4 — счетчик сброса.
5.	Сч5 — счетчик сдвига.
3 5587
33
й
I
Временные Зиаграммы режимов работы узла. »
-------------——-------------------- .......................-«
I
i
. Л;.-
КОЛЬЦО,,Вр рср’т.
5(2?
I—преобразование
w
;общС,,00	»
11 си г
бремя усреднения------J i
преобразование.
10
21Т^°сро I , .Время усреднения
М 01
।
i------fc
ю
- преобразование
Тщоа
=т
Кольцо „ Вр ббр"/.
р/т 1
9
Кольцо, «д > .
6/2.I ' 3
11	нач сч
-Н--------1---
10	।
>
бремя Ьыборки
, -
10	11Ю5Щ01
iHoSyoi
ю
кон сч
|---.......... .........
ли 00
<	; Сброс
старт, _	г
________	;, сброс оды.
ill о? оо
н нач.сч.
~ю	!—  бремя бы борки
кон.сч
I - <1----J—
4	»0Г	00
»	’ сброс
10
старт
Кольцо „врббр"
А(2) 6
КОЛЬЦО S5p
и
'ю
Вн пуск &Н,
(цикл. режим - без
’»Вн. пуск дн.’’} азм Та)
!
(режим нсч-без
„Вн. пуск 6н изм по сиен Б/
I	1 сброс
—I--------м——♦—
I	101	00
стоп кон.сч
преобразование —
Ти 109
Tu !ДО
ание
ЛОльЦО,, Вэ
Кольцо ,,fy.t)5p"12
»КоЛоЦО.,Вр у ср J
9
КОЛЬЦО, Во удТ
ю
 11
11 \
нач сч
I______; Сброс_________
стоп кон.сч о0
преобразование
Ю
----------мч-
11!
ТиЮ9„ И0404
Ти 109
__j	00
Кольцо^р уСр
10
10 н
ТиЯ»
преобра здание
10
нач сч.
Ю бремя сдбиаа 11
преобразование
т
00
Рис. 5.1.
44
10
t
J
11	01
сброс
!о<00
кон.сч
Ти Ю9!
___11сброс(00
1? общ.101
сброс
общ.
;w оо
I
-4-
10
_________________ 01 110	_____t ________________
бремя дыборки2\ ‘с^рос Й-бремя сббига 111_бреия Выборки
f	кон сч	нач.сч
И Q1
10
юн ; Joi оо
10

Mimuiiiiiiiiiiiiiiiiiiiiii
Z
11	01
11 01
10
11 О1
ю
Ц НОЧ И. КОН.СЧ с5"рос
HQ4.CU КОН СЧ
•	; oi оо
__ преобразование

(цикл, режим-без
„Вн.пуск К изм Та~б)
время усреднения -
C^joc Ю
19ВремясдЬига н [—бремя Выборки_______! [0I 00-бремя dta-ft !____j
нач.сч. ' кон.сч	нач.си
Сброс
—*--------------1------------------------------------------------------
01
I-------------—।--------------------------г
!	।--бремя усреднения-----J
!	нач.сч
[<о-бремя Йбиган	'-бремя^бор^—{
нач.сч

01
1--Hte--i-------------------
; ;сброс оо
кон.сч
i—  преобразование
~1о"
ТиЮ9
___।
—н—
11
(упр Вистами,, цикл, режим-
без ЙЬн.пуск 6н.’> изм Та)
(упр Зистонц. цикл, рсл-им,
изм Тд ь режиме Й
,а1Внешнего строба рн hycx
5 »|
ьН.
ной сдвиг от предыдущего локального измерения задается «вре-
менем выборки». «Время преобразования» является интерва-
лом, в течение которого процессор прибора осуществляет обра-
ботку полученной информации. «Сброс общ.» и «сброс» задают
интервалы времени «Вр. сброса», в течение которых произво:
дится приведение в исходное состояние соответствующих уз-
лов прибора, ответственных за организацию общего и локаль-
ного измерений. Сопряжение указанных интервалов производит-
ся рядом сигналов, поступающих на прибор извне и формируе-
мых внутри прибора. К основным сигналам, кроме входных,
следует отнести сигналы «вн. пуск», ТИ 109, старт-стоп, НСЧ.
Входные сигналы — сигналы, поступающие на измерительные
входы «А», «Б», осуществляют временную привязку интервалов
«время усреднения» и «время выборки». Это значит, что отсчет
данных интервалов производится, начиная с соответствующего
импульса выбранной последовательности входных сигналов.
Моменты отсчета фиксируются по сигналу «сигнал начала»,
образованного выбранной последовательностью. «Сигнал кон-
ца» отвечает концу интервала «время выборки» и также обра-
зуется сигналами выбранной последовательности. Сигнал ТИ
109 является маркером конца интервала «время преобразова-
ния». Появление маркера ТИ 109 замыкает цикл измерения,
который в циклическом режиме работы прибора выглядит, как
последовательность интервалов времени: «сброс общ.» — «вре-
мя усреднения» — «время преобразования» — сброс общ.». В
общем случае интервал «время усреднения» разбивается на
ряд циклов, каждый из которых включает в себя последова-
тельность интервалов: «сброс» — «время сдвига» — «время
выборки» — сброс». В режиме работы прибора от «внешнего
строба» цикличность нарушается. Измерение в данном случае
начинается только после прихода сигнала «вн. пуск вн.». Фор-
мируется последовательность интервалов: «время усреднения»
— «время преобразования» — «сброс общ». «Время усредне-
ния» разбивается на совокупность интервалов: «время сдви-
га» — время выборки» — «сброс». Образование таких
совокупностей в данном режиме возможно только по-
сле прихода очередного сигнала «вн. пуск вн.» совокупностей
будет столько, сколько сигналов «вн. пуск вн» придет за время
интервала «время усреднения». Цикличность нарушается и в
однократном режиме работы. В этом случае начало измерения
происходит по поступлению импульса ТИ 109. Формируется по-
следовательность интервалов: «сброс общ» — «время усредне-
ния» — «время преобразования». А «время усреднения» разби-
вается на интервалы: «время сдвига» — «время выборки» —
34
«сброс». В режиме НСЧ управление производится по сигналам
«старт-стоп». Начало измерения производится по сигналу
«старт». Конец измерения осуществляется по сигналу «стоп».
В данном режиме поступление сигнала «стоп» эквивалентно
концу интервала «время выборки». В итоге формируется после-
довательность интервалов: «сброс общ» — «время усреднения»
— «время преобразования», а также «время сдвига» — «время
выборки» (с концом по «стоп») — «сброс».
Рассмотренные сигналы (входные переменные), а также сиг-
налы, характеризующие состояния «Автомата режимов» (внут-
ренние переменные) сведены в перечень 1.
На рис. 5.4 приведены временные диаграммы наиболее ти-
пичных режимов работы узла.
«Автомат режимов» содержит 4 Д-триггера (ЖЗ, 32), объе-
диненных в кольца по 2. Кольцо на триггерах 3.2 образует ав-
томат, выполняющий микропрограмму, представленную на
рис. 5.2. Автомат па триггерах ЖЗ выполняет микропрограмму,
приведенную на рис. 5.3. В состав 1-го автомата входит RS
триггер (И4), образующий вершину «Д» — «начало счета»,
Д (—) триггер (ИЗ), образующий вершину «Г» — «вн. пуск»,
R-S триггер (31), образующий вершину «Е» — память ТИ 109».
а также элементы счетчика СЧ2, формирующего интервал вре -
мени «сброс общ.» (И2, Ж1, И4). В состав 2-го автомата вхо-
дит Д-триггер (ИЗ), образующий вершину «Ж» — «вн. пуск»,
элементы счетчика СЧ4 (33, 35,34), формирующего интервал,
времени «сброс», элементы счетчика СЧЗ (Г4, Е1, Д1 Д2, Е2.
ЕЗ, ДЗ, Д4, В4, Г2, В1, Б2, АЗ, ГЗ, В2, БЗ, А4, ВЗ), формирующе-
го интервал времени «вр. вбр.», элементы (Д4, А2, Г1, Б1, А1),
осуществляющие коммутацию • слов «время выборки» согласно
выбранному виду управления прибора: ручному и дистанцион-
ному. Кроме перечисленных элементов автоматы включают в
себя элементы, обеспечивающие введение в цикл работы ин-
тервалов времени: «вр. уср» и «вр. сдв». «Вр. уср.» вводится
элементами И1, И2, «вр. сдв» — элементами Е4, Ж4. Элемен-
ты А4, Б4 предназначены для формирования сигналов «старт»
и «стоп» в режиме «НСЧ».
5.6.2.	Счетчики автомата (гб5.172.034) предназначены для
формирования интервалов времени «время сдвига» и «время
усреднения».
Счетчик «время сдвига» собран на элементах Е2 А2 Е5.
Ц4, АЗ, Б2, А5, А4, БЗ, В4, ВЗ, Г2, Д2, Ж2, ГЗ, Дз’ ЕЗ ЖЗ
2, И2, Ж5, Е4, Ж4, 33, ИЗ, 34, 35, Ж5. Величина задаваемо-’"
го интервала определяется словом, которое записано в линей-
ке регистров В4, ВЗ, Г2, Д2, Ж2 и заносится в регистры в мо-
г
п Sfe
О ‘
35
мент очередной записи программы. В регистры Ж2, Е2 зано-
сится слово, задающее интервал времени «время выборки».
Счетчик «времени усреднения» собран на элементах А6, Г4,
Б6, В5, И5, 36, И6, И4, Д4, Г4, Б5, Г5, Д5, Б4, Е5. Величина
задаваемого интервала определяется словом, поступающим на
элементы Д4, Д5, Б4.
5.7. Блок управления
5.7.1.	Блок управления (БУ) предназначен для обслужи-
вания оператора, внутриприборпого управления и выполнения
функций сопряжения с внешним устройством.
5.7.2.	Структурная схема блока управления представлена на
рис. 5.5. В состав блока управления входят следующие узлы:
—	постоянное запоминающее устройство блока управления
(ПЗУБУ), предназначенное для хранения микропрограмм рабо-
ты блока управления;
—	постоянное запоминающее устройство программ
(ПЗУПР), предназначенное для храпения команд вычислитель-
ного блока;	*	*
—	формирователь тактовых импульсов и управляющих сиг-
налов блока управления (ФТИБУ), выдающий тактирующие и
управляющие сигналы;
—	формирователь адреса постоянного запоминающего уст-
ройства блока управления (ФА ПЗУ БУ), предназначенный
для выработки адреса следующей микрокоманды ПЗУ БУ;
—	пульт управления, включающий две клавишных панели,
схему подсвета клавиш и контролер блока управления; пульт
управления предназначен для набора выбранного режима ра-
боты прибора;
—	регистровое запоминающее устройство (РЗУ), включаю-
щее РЗУ автомата режимов (РЗУ АР) и РЗУ блока управле-
ния (РЗУ БУ), предназначено для приема и хранения програм-
мы блока управления (режима работы);
—	корректор режима, выполняющий контроль и коррекцию
набранного режима работы прибора;
—	устройство сопряжения, предназначенное для связи при-
бора с внешним устройством.
5.7.3.	Прибор программируется. Программа работы прибо-
ра заносится в него извне и называется ПРОГРАММОЙ БУ
(ПРБУ).В зависимости от состояния клавиши ЭВМ, располо-
женной на передней панели, ПРОГРАММА заносится от кла-
вишного пульта управления или от внешнего устройства через
узел сопряжения.
36



Структурная схема блока управления.

37
В общем случае ПРОГРАММУ БУ включает 1ПРБУ и
2ПРБУ, каждая из которых содержит ЗАГОЛОВОК — найме-
нование измеряемого параметра (частота F, период Т, интер-
вал времени t, фаза ср, самоконтроль К, непрерывный счет S)
и ТЕКСТ тип первого капала (А или Б), фронт первого ка-
нала (положительный или отрицательный), тип второго кана-
Ла (А или Б), фронт второго канала (положительный или от-
рицательный), время усреднения, состоящее из цифры (счет О,
1, 10, 100) и размерности (счет с, мс, мкс).
Прибор может осуществлять или однопрограммную работу
(по первой или второй программе) или двухпрограммную, при
которой вычисленные по каждой программе параметры всту-
пают в двухместную арифметическую операцию.
5.7.4.	В блоке управления использован микропрограммный
способ управления. Форматы микрокоманд блока управления
представлены в табл. 5.1.
Таблица 5.1
Микрокоманда
Основной
Форматы микрокоманд БУ
Формат микрокоманды
МоЯлрициро&мш
„СДВИГ*
ЯэдифицфЗанмЬ
„МЕТКА
МоЗиТриЦЦров&Ш)
.ВОЗВРАТ*
[Безусловный
переход с
Воз8ратом(ВПЮ
(УЛ)
Безусловны:}
переход
(Б Л)
О 12 3 У 5 д 1 6_ 9 ю Я
ГО	HcFttrf оу >гя| Щ/7Е]
—Указатель формата
о

1 I Л сР е (Те ЯмЦ i
4----Указатель формата
I И /1 z 17 I Адрес'. ri.ep.ejtod’p I
38
Основной формат, кроме указателя формата, содержит че-
тыре управляющих поля (поле номера операционного устройст-
ва блока управления первой группы (ОУ1ГР), поле управляю-
щей информации ОУ1ГР, поле номера ОУ2ГР, поле управляю-
щей информации ОУ2ГР). Под операционными устройства-
ми блока управления понимаются триггеры, счетчики, регист-
ры, группы регистров, работой которых управляет блок управ-
ления. Список операционных устройств блока управления при-
веден в табл. 5.4.
В модифицированном формате МЕТКА жестко заданы или
14, или 15 номер ОУ1ГР, а содержимое ноля номера ОУ2ГР
интерпретируется как код некоторой метки. Модифицирован-
ный формат СДВИГ предназначен для сдвига регистра логи-
ческих условий (РЛУ).
Все микрокоманды перехода фактически реализуют опера-
цию условного перехода. При единичном значении логическою
условия (ЛУ), номер которого записан в поле НОМЕР ЛУ, на-
рушается естественный порядок выполнения микрокоманд и
осуществляется переход по указанному адресу. Микрокоманды
типа БПВ и БП опрашивают логические условия с номерами 6
и 7 соответственно, имеющие жестко заданные единичные зна-
чения. Различие в их выполнении заключается в формировании
и запоминании адреса возврата для последней микрокоманды.
Микрокоманды типа «ВОЗВРАТ» или «БПВ» предназначены
для связи с микроподпрограммами.
Логические условия блока управления, представленные в
табл. 5.2, разбиты на четыре группы, переключение которых
осуществляется с помощью регистра логических условий.
5.7.5.	Последовательность работы блока управления следую-
щая. После занесения программы работы прибора в РЗУ (от
внешнего устройства или от клавиш передней панели) блок уп-
равления ожидает пуска (от внешнего устройства или от пе-
редней панели). После пуска блок управления дает разреше-
ние начать измерение в измерительную часть. По сигналу «Ко-
нец усреднения» от измерительной части блок управления пе-
реходит на обработку данных измерения. Из ПЗУ ПРОГРАММ
в вычислительный блок передается определенная режимом ра-
боты прибора последовательность команд обработки данных,
которая исполняется вычислительным блоком. При двухпрог-
раммной работе после обработки результата измерения по пер-
вой программе блок управления дает разрешение на измере-
ние по второй программе, обработка данных повторяется, после
чего вычисляется результат операции.
При съеме данных со счетчиков формируются три числа:
39-
число периодов (интервалов) сигнала за протекшее время (II).
верхний предел протекшего времени (Тв) и нижний предел про-
текшего времени (Тн). Дальнейшие вычисления делаются ме-
тодом двойного счета, т. е. вычисляются верхняя и нижняя гра-
ницы промежуточных величин (если такие имеются) и верхняя
и нижняя граница результата (Рв и Рн).
После вычисления Рв и Рн производится округление. Ре-
/Рв+Рн \
зультат полагается равным |-----~—/ ==Р» погрешность (Д)
полагается равной Рв—Р = Д. Затем отбрасываются (заменя-
ются пробелами) разряды, цена которых меньше 0,1-А. Млад-
ший из оставшихся разрядов сохраняется, если Д<3 (цена
разряда), в противном случае в этом разряде делается округле-
ние и затем он отбрасывается.
После округления результат редактируется. Для размерной
величины определяется соответствующее размерности и диапа-
зону наименование (MHz, kHz, Hz, S, mS, pS, nS, <p°) и опре-
деляется позиция десятичной запятой. Для безразмерной е-
личины порядок заменяется ближайшим меньшим целым чис-
лом, кратным трем, и также определяется позиция запятой.
После редактирования результат выдается на индикатор при-
бора и устройство сопряжения.
-5.7.6. Пульт 1 (гб5.104.045), пульт 2 (гб5.104.046).
Узлы ПУЛЬТ 1 и ПУЛЬТ 2 представляют собой клавишные
панели, предназначенные для организации процесса записи
ПРОГРАММЫ БУ в РЗУ с передней панели прибора. Па пе-
редней панели прибора расположены следующие клавиши и
группы клавиш.
Группа ПУСК:
— ЦИКЛ. Клавиша задает автоматический режим пуска,,
при котором после окончания текущего измерения и обработки
результата прибор вновь повторяет описанный цикл;
— ОДП. Клавиша задает однократный режим пуска, при
котором после выполнения измерения прибор ожидает сигнал
повторного пуска в режиме однократного пуска;
— ЭВМ. При нажатии данной клавиши прибор взаимодей-
ствует с внешним устройством в режиме приема управляющей
информации (ПРОГРАММЫ БУ) и выдачи результата измере-
ния.
При занесении от внешнего устройства соответствующей
программы работы пуск прибора может осуществляться ИМ-
ПУЛЬСОМ ВНЕШНЕГО ПУСКА, представляющим собой еди-
ничный потенциал в уровнях ТТЛ-логики и поступающим через
разъем ЭВМ.
40
Группа ОПЕРАЦИЯ:
Клавиши задают тип арифметической операции, которая вы-
полняется между результатами измерений при двухпрограмм-
ном режиме работы.
‘ Группа ФУНКЦИЯ:
Клавиши указывают тип параметра измеряемой частотно-
временной информации (частота F, период Т, интервал време-
ни t, сдвиг фазы ср, режим непрерывного счета S, режим само-
контроля К).
Группа ИЗМЕРЕНИЕ:
Данная группа делится на две подгруппы: ОТ и ДО, ука-
зывающие режим работы первого и второго каналов:
— А — вход А первого канала (Ак1);
— Б — вход Б первого канала (Бк1);
—___I — положительный фронт первого канала (ФПк1);
— L — отрицательный фронт первого канала (ФМк1).
Аналогичные клавиши указы^ют режим второго канала.
Группа ПРОГРАММА:	F
Клавиши обслуживают процесс ввода программ в РЗУ:
— ЗАП1, ЗАП2 — указатели записи управляющей инфор-
мации в 1ПРБУ и 2ПРБУ соответственно;
— СТИР1, СТИР2 — указатели стирания 1ПРБУ и 2ПРБУ
соответственно.
— ВВОД. Обращение к данной клавише обязательно перед
любым изменением управляющей информации (ПРОГРАММЫ
БУ) с передней панели прибора.
— СБРОС. При нажатии данной клавиши в РЗУ автомати-
чески записывается программа САМОКОНТРОЛЬ.
Группа ВХОД А.
Клавиши организуют соответствующий! режим работы вхо-
да А. Нажатие клавиш УРОВ А или УРОВ i увеличивает или
уменьшает уровень постоянной составляющей входного сигна-
ла.
Назначение группы клавиш ВХОД Б аналогично.
Клавиши СТАРТ (начало счета) и СТОП (конец счета)
предназначены для организации работы прибора в режиме не-
прерывного счета.
Клавиша ВКЛ предназначена для включения прибора в сеть
питания. При нажатии этой клавиши в РЗУ также автомати-
чески записывается программа САМОКОНТРОЛЬ.
Клавиша СЕТЬ индицирует включение вилки прибора в сеть
и работу опорного генератора соответственно.
5.7.7.	Схема управления подсветом клавиш (гб5.109.016).
Индикация нажатых клавиш производится на пндикацион-
41
ном табло программ передней панели прибора или путем их
подсвета с помощью ламп накаливания типа СМН6,3-20-2.
Узел предназначен для выработки сигналов, управляющих
подсветом ламп в зависимости от записанной в РЗУ информа-
ции, а также для предотвращения ложного срабатывания, вы-
званного вибрацией контактов клавиш.
5.7.8.	Контроллер блока управления (гб5.104.016).
Узел служит для организации передачи последовательным
кодом состояния клавиш передней панели. В состав его входят
следующие элементы:
—	триггер для храпения номера записываемой программы
(Д2, ДЗ);
комбинационные схемы, вырабатывающие сигналы «Частных
обращений» и сигнал «Общее обращение» в зависимости от на-
жатия функционально связанных с блоком управления клавиш
прибора;
—	триггер для хранения сигнала «Общее обращение», а так-
же устранения влияния вибрации контактов клавиш (33).
— мультиплексор пульта управления, который вырабатывает
сигнал «ПУЛУ» (логическое условие пульта управления), пред-
ставляющий состояние опрашиваемой клавиши или группы кла-
виш . (микросхемы ГЗ, Б4, БЗ, ЖЗ, ИЗ, 34, Д4). Управление
мультиплексором производится счетчиком (Д1, Е4), управляе-
мого микрокомандой блока управления.
5.7.9.	Устройство регистровое запоминающее блока управ-
ления (гб5.106.049). Устройство регистровое запоминающее ав-
томата режимов (гб5.106.070).
Все РЗУ является одним операционным устройством и имеет
помер 111. На рис. 5.6 представлена схема РЗУ в режиме сдви-
га, который осуществляется при единичном состоянии триггера
ПОСЛ. ВВОД. Сдвиговый режим РЗУ предназначен для после-
довательного ввода программы работы прибора от внешнего уст-
ройства через устройство сопряжения (с предварительной за-
писью тетрады программы от внешнего устройства в регистр
сопряжения — РЗУАР, микросхема Г1) или последовательного
ввода программы САМОКОНТРОЛЬ из ПЗУ ПРОГРАММ при
включении прибора в сеть или при нажатии клавиши СБРОС.
На структурной схеме показаны регистры, расположенные на
узлах РЕГУЛЯТОР УРОВНЕЙ и СЧЕТЧИКИ АВТОМАТА,
предназначенные для хранения кодов управления работой из-
мерительной части. Устойчивость выполнения микрооперации
«Сдвиг РЗУ» обеспечивается логически, т. к. тактовый импульс
сдвига продвигается последовательно от конечного регистра
42
Структурная схема РЗУ в режиме сдвига
РЗАГОЛОВОК к начальному регистру РПУСК сдвиговой це-
пи.
При нулевом значении сигнала «Поел, ввод» предварительно
выбирается один из регистров РЗУ, расположенных на узлах
блока управления. Выбор регистра определяется состоянием
счетчика .(РЗУАР, микросхема Ж2), который задает номер од-
ного регистра из множества А01...А14 и сигналом «Номер про-
граммы ПУ» (НП ПУ). Выбранный регистр в зависимости от
управляющей информации микрокоманды выполняет по при-
ходу тактового импульса или сдвиг содержимого на один раз-
ряд, или занесение некоторой информации. Такой режим позво-
ляет записать в РЗУ информацию от клавиш передней панели,
функционально связанных с блоком управления.
Мультиплексор, выполненный на микросхемах Ж2, Е2, 31,
Д1, Г1, Bl, ВЗ на плате РЗУ БУ и БЗ, ДЗ, А4, АЗ на плате
РЗУ АР предназначен для коммутации кодов либо 1ПРБУ, ли-
бо 2ПРБУ для их последующего отображения на индикаторе
и исполнения.
Мультиплексор па микросхемах Ж1, Е1 платы РЗУБУ слу-
жит для автоматической коррекции текста набранной програм-
мы при измерении периода в соответствии с табл. 5.3.
Регистр управления измерительной частью (РЗУАР, микро-
схемы Е1, Д1) предназначен для хранения на протяжении ин-
тервала времени измерения управляющей информации для из-
мерительной части прибора.
5.7.10.	Корректор режима (гб5.105.331).
Узел КОРРЕКТОР РЕЖИМА предназначен для автомати-
ческой коррекции заданной программы и синтаксического конт-
роля всей программы блока управления.
Синтаксический контроль заключается в блокировке пуска
прибора:
—	если не выполняется требование табл. 5.5, в которой ука-
заны допустимые арифметические операции между вычислен-
ными значениями параметров при двухпрограммном режиме
работы;
—	при отсутствии знака операции при двухпрограммном ре-
жиме работы;
—	при отсутствии времени усреднения (цифры пли размер-
ности) по одной или двум программам;
—	при отсутствии наименования вычисляемого параметра
у одной или двух программ.
Коррекция программы заключается в автоматическом исп-
равлении текста набранной программы, если он не соответству-
ет допустимой комбинации, указанной в табл. 5.3. При этом
44
Список логических условий БУ.
Таблица 5.2
Номер Номер группы ЛУ
ЛУ состояние РЛУ
Идентификатор ЛУ
ООО
001
010
011
100
101
110
111
000
001
010
011
100
101
НО
111
000
001
010
он
100
101
но
111
000
001
010
он
100
101
но
00
01
ЛУ пульта управления (ПУЛУ)
7 ЛУ пульта управления (7ПУЛУ)
ЭВМ
Готовность программы
С
Цикл
1(БПВ)
1(БП)
Конец ввода ВУ
Пуск внш.
Пуск однокр.
Пуск цикл.
Имп. внш.- пуск
ВУ БУ
1(БПВ)
1 (БП)к
0
Заголовок
7 Конец усреднения
Операция
НСЧ
9
I (БПВ)
1 (БШ
^с( сциативное сравнение
Команда конец
Команда конец Ф
Азаопя
4	... »
вь	: •
Цикл
Блокировка ввода
1 (БП,
45
Допустимые тексты программы ПРБУ	Таблица 5.3
Наименование режима			Доп К1	у Ст им Ф1	ЫЙ 7 К2	екст Ф2	Время усреди.		Кор. фаза		Ко в	•д г	Уп	равл< к	гния ж	7с мк |	и вре	мени X	t-нсч
Интервал времени (t)			А А А А А А А А Б Б Б _Б Б Б Б Б А А 'Б Б А А Б Б А А А А А Б Б Б Б Б А А А А А Б Б Б Б Б А Л Б Б	ФП ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФМ ФП ФМ ФП ФМ ФП ФМ ФП ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФМ ФП ФМ	А А А А 'Б Б Б Б А А А А Б Б Б Б А А Б Б — — А А Б Б Б Б Б А А А А А _Б Б Б Б Б _А Б Б Б Б Б А А Б Б	ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФП ФМ ФМ ФП ФП ФМ ФП ФМ ФП ФМ ФП ФМ ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФП ФМ ФМ ФП ФП ФП ФМ ФП ФМ	г г  4	0 0 0 0 0 0 0 0 0 1 0 1 0 1 0 1 0 0	1 • 0 1 * 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0	( ( е	1 1 ) ) 1 э 1 0 1 £ 0 0_ 1 £ 0 0 1 0	0 0 1 __£ 0 0 1 1 1 1 0 0 1 1 0 0 0 J 1 1 0 0 £ 1 0 0 0 1 1 0 1 1 0 0 1 • 0 0 1 __£ 0 1 1 0 0 1 0 1 1 0	0 1 1 0 1 0 0 1 0 1 1 0 1 0 0 1 0 1 1 0 0 1 1 0 1 0 0 £ __0_ 0 1 1 0 1 0 1 1 0 0 1 0 0 1 1 0 _£ 1 0	1 1 1 1 0 0 1 • 1 1 ~~Т~ 1 "Г 1 1 1 1_ 1 1	0 0 0 0 0 0 0 0 1 _ £ 1 __£ 1 1 1 1 1 1	0 0 0 0 0 0 0 0 0 0 0 0 0 0  л	 0 0 1 1	*	т— 1 / 1 1 1 0 0 0 * Q 0 _£ • • 0 0 0 0 0 1 1
Самоконтроль (К)
Период (Т) Частота (F)
Сдвиг фазы (ф) • • * Непрерь счет (S;	। Ф1 Ср2 фз Ф4 1ВНБ 1	t Т~ t т~ t т_ t т~ [И
пуск прибора может быть осуществлен с некорректным тек-
стом программы или программ. Коррекция осуществляется муль-
типлексором, конструктивно расположенным на узле РЗУ БУ
(микросхемы Ж1, Е1).
Комбинационная схема коррекции программы вырабатывает
признак ГОТОВНОСТЬ ПРОГРАММЫ в соответствии с требо-
ваниями синтаксического контроля и формирует коды меток
ЗАГОЛОВОК, ОПЕРАЦИЯ и РАЗМЕРНОСТЬ, поступающие
на мультиплексор метки (И2, И1). Мультиплексор метки выра-
батывает код МЕТКИ, поступающий на узел ФОРМИРОВА-
ТЕЛЬ АДРЕСА ПЗУ БЛОКА УПРАВЛЕНИЯ.
Мультиплексоры на микросхемах Б2, В2 коммутируют пер-
вую и вторую группы логических условий блока управления.
Регистр управления измерительной части (Б1, Г2) предназ-
начен для хранения на протяжении интервала времени измере-
ния управляющей информации в соответствии с табл. 5.3 для
измерительной части прибора.
5.7.11.	Формирователь тактовых импульсов и управляющих
сигналов блока управления (гб5.105.266).
В состав узла входят следующие устройства:
—	формирователь тактовых импульсов ТИБУО, ТИБУ2,
ТИБУ 3, ВЫБОР ПЗУ, реализованный на счетчике (Е1) и де-
шифраторе (Ж1, Д1, Г1, Д2, Г2); коммутатор входных импуль-
сов (31, 34, Ж1) служит для организации работы блока уп-
равления в режиме проверки;
—	дешифратор (ИЗ, И4, В2, ВЗ), стробируемый тактовым
импульсом ТИБУ2; дешифратор направляет тактовый импульс
ТИБУ2 к выбранным операционным устройствам первой и вто-
рой групп, определяемых с помощью операционной микроко-
манды;
—	линейка триггеров, вырабатывающих потенциальные уп-
равляющие сигналы следующего назначения:
РАБОТА БУ (ЖЗ) — определяет состояние блока управле-
ния. Единичное состояние триггера указывает на выполнение
прибором работы по имеющейся программе блока управления;
ПОСЛ. ВВОД (ЖЗ) — определяет режим работы РЗУ;
КОР. ФАЗА (ЕЗ) — используется в режиме измерения фа-
зового сдвига;
НП БУ (ЕЗ) — определяет номер программы блока управ-
ления, управляющая информация которой используется в дан-
ный момент работы;
НУ ВБ (АЗ) — используется для начальной установки вы-
числительного блока;
47
Список операционных устройств блока управления
Таблица 5.4
I
Информац.
разряд
микрокоманды
I
Управление
ФТИ БУ
>•
>•
Работа БУ
Поел, ввод
Кор. фаза
НП БУ
>•
РЗУАР,
КР
РЗУАР; РЗ^
БУ
Пуск изм.
части
Сброс изм.
части,
рупр. изм. ч.
РЗУ
101
102
103
104
106
109
110
О
0
0
Безразл.
П
фапзУбу
Сцикл.
112
м
>•
>•
ФТИ БУ

• КР
ФТИ БУ
? •
КР
ФТИ БУ
ПЗУ БУ
ФАПЗУБУ
ФАПЗУБУ
РЗУАР
Контролер
БУ
ПЗУ БУ
РЗУ АР
БУ [5]
БУ [5]
БУ [5]
БУ [5]
БУ [5]
БУ [5]
БУ [5]
Установка
м
п
Импульс
Импульс,
Занесение
Рсрав
Рметка
Работа ВБ
НСЧ
РКПР1
БУ
НУР
РКПР2
НУП
Блок ввод
РПЗУПР
РПРИЕМ
ПЗУПР
РЛУ
Сабонент
СМПУ
СА ПЗУ ПР
Р.Сопря-
жение
114
115
201
203
204
205
206
207
208
209
210
212
213
214
215

0
Безразл.
О
Безразл.
0
0
Безразл.


>>

БУ [5]
БУ [10]
БУ [10]
БУ [10]
БУ ПО]
БУ [10]
БУ [10]
БУ [10]
БУ [11]
БУ [11]
БУ [11]
БУ [11]
Импульс;
1: Занес
0: Сдвиг
1: Сброс;
0: Счет
Занесение
1: Занес; 0: сдв.
Установка
п
Занесение
Установка
п
Занесение
Установка
Уст. Единица
1: Зап; 0: сдвиг
1: Сброс; 0; Сче!
1: Счет; 0. Сброс
Счет
1: Зан,ес; 0: Сдв
48
РАБОТА ВБ (АЗ) — указывает на состояние вычислитель-
ного блока;
НСЧ (БЗ) — указывает на работу прибора в режиме не-
прерывного счета;
БУ (БЗ) — используется как сигнал обмена с внешним уст-
ройством, а также как сигнал состояния блока управления
при асинхронной передаче команд из ПЗУ ПРОГРАММ в вы-
числительный блок;
НУР (А4) — затемняет индикатор результата измерения;
НУП (А4) — затемняет индикатор программ;
БЛОК. ВВОД (Б1) — различает состояние блока управле-
ния при включении прибора в сеть и при вводе информации в
последовательном коде или от ПЗУ ПРОГРАММ, или от внеш-
него устройства в РЗУ; блокирует на некоторое время возмож-
ность повторного восприятия блоком управления сигнала
«Ввод» (от клавиши ВВОД или от внешнего устройства);
НУ БУ (А1) — используется для начальной установки бло-
ка управления.
Триггер на микросхеме В1 служит для синхронизации сиг-
нала «Сброс», вырабатывающегося при включении прибора в
сеть или нажатии клавиши СБРОС.
5.7.12.	Формирователь адреса ПЗУ блока управления
(гб5.105.267).
Узел содержит следующие устройства:
—	схему адресации микрокоманд ПЗУ блока управления;
—	схему организации циклов;
—	схему поиска МЕТКИ;
—	схему сборки логических условий.
Схема адресации ПЗУ блока управления предназначена для
адресации микрокоманд в микропрограммах блока управления
и содержит четырехканальный мультиплексор (ВЗ, ГЗ, Г2, В2),
сумматор адреса (АЗ, А2), регистр хранения адреса возврата
(БЗ, Б2), регистр адреса ПЗУ блока управления (Г1, В1).
Схема организации циклов предназначена для организации
циклических микропрограмм блока управления. Схема содер-
жит регистр сравнения (ЕЗ), счетчик циклов (Ж4), сумматор
сравнения (Е4) и комбинационную схему сравнения (ЖЗ). В
регистр сравнения перед началом выполнения циклической мик-
ропрограммы заносится некоторая константа из поля МЕТКА
модифицированного формата операционной микрокоманды. Ло-
гическое условие ЦИКЛ принимает нулевое значение только
нри. сумме кодов в регистре сравнения и счетчике циклов, рав-
ной 1111 в двоичной системе счисления.
Схема поиска МЕТКИ предназначена для поиска ассоциа-
4 5587
49
тивным способом по содержимому некоторой МЕТКИ соответ-
ствующей ей КАРТЫ (ПРОГРАММЫ) вычислительного блока
среди множества ПРОГРАММ, хранящихся в ПЗУ ПРОГ-
РАММ. Четырехразрядный код МЕТКИ с узла КОРРЕКТОР
РЕЖИМА и двухразрядный код управляющих сигналов микро-
команды блока управления БУ [10], БУ [И] заносятся в 12-
разрядный регистр метки (И2, ИЗ, И1). Значения остальных
разрядов регистра заданы жестко. Текущая КОМАНДА из
ПРОГРАЛАМЫ вычислительного блока записывается в выход-
ной регистр ПЗУ ПР, расположенный на узле «ПЗУ блока уп-
равления». При выполнении синхронных однобитовых сдвигов
выходного регистра ПЗУ ПР, регистра метки и регистра прие-
ма команды ПЗУ ПР (Д4) с помощью комбинационной схемы
(Д1, ДЗ) проверяется однозначность двух двенадцатиразряд-
ных кодов. Комбинационная схема (ДЗ, Д1, Д2, А4) выделяет
также команды типа «КОНЕЦ» и «КОНЕЦ Ф», отмечающих
конец КАРТЫ.
Схема сборки логических условий предназначена для муль-
типлексирования одного логического условия блока управления
из 32 возможных. Па данном узле расположены мультиплексо-
ры, коммутирующие первую и вторую группы логических усло-
вий (Б1, А1), выходной мультиплексор (Б4), управляемый
двумя разрядами регистра логических условий (34) и триггер
синхронизации логических условий (В4).
5.7.13.	Устройство постоянное запоминающее блока управ-
ления (гб5.106.069).
На плате конструктивно размещены два узла: «ПЗУ блока
управления» и «ПЗУ ПРОГРАММ».
Узел «ПЗУ блока управления» содержит:
—	собственно постоянное запоминающее устройство на мик-
росхемах 505РЕ30031, 505РЕ30030 (Ж4, И4) емкостью 256 12-
разрядных слов;
—	выходной регистр микрокоманды ПЗУ блока управле-
ния (И2, Ж2, Е2), предназначенный для хранения микрокоман-
ды в течение одного цикла работы блока управления;
—	усилитель сигналов выходного кода ПЗУ блока управ-
ления (И1, Ж1, Е1), позволяющий организовать работу ПЗУ в
режиме проверки.
Информация ПЗУ блока управления и ПЗУ программ за-
писаная в микросхемах Ж4, И4. Выбор соответствующей части
массива информации производится мультиплексором адреса
(ГЗ, БЗ, ВЗ, Б2), управляемого сигналом «Выбор ПЗУ».
Узел «ПЗУ ПРОГРАММ» включает:
—	счетчик адреса ПЗУ ПР (Г2, В2), который управляется
микрокомандой блока управления;
50
—	собственно постоянное запоминающее устройство емко-
стью 256 12-разрядных слов на микросхемах 505PE3003I,
505Р230030 (Ж4, И4);
—	выходной регистр ПЗУ ПР (ИЗ, /КЗ, Д2), управляемый
микрокомандой блока управления, который обеспечивает запись
КОМАНДЫ из ПЗУ ПР и сдвиг ее.
При соответствующем управлении от блока управления КО-
МАНДЫ из ПЗУ ПР могут приниматься РЗУ (при записи про-
граммы САМОКОНТРОЛЬ) или регистрами вычислительного
блока. Кроме команд РЗУ и ВБ в ПЗУ ПР записаны служеб-
ные команды, необходимые блоку управления для сегментиро-
вания информации в ПЗУ ПР и поиска необходимой ПРО-
ГРАММЫ (КАРТЫ). Есть три служебных команды: МЕТКА,
КОНЕЦ и КОНЕЦ Ф. Для их кодирования выделены три ком-
бинации разрядов: [0]-4-[3] КОМАНДЫ ПЗУПР. Команда ти-
па МЕТКА сопровождается в разрядах [4]-5-[11] ключам, слу-
жащим для идентификации КАРТЫ. Команды типа «КОНЕЦ»
и «КОНЕЦ Ф» могут сопровождаться произвольной информа-
цией. МЕТКА помещается непосредственно перед КАРТОЙ. В
конце КАРТЫ помещается команда типа «КОНЕЦ» или «КО-
НЕЦ Ф», встретив одну из которых блок управления прекра-
щает выдачу кодов из ПЗУПР.
Система команд ПЗУПР, предназначенных для исполнения*
вычислительным блоком, приведена в табл. 5.6.
5.7.14.	Устройство сопряжения (гб5.104.017).
Устройство сопряжения состоит из 17 информационных и
управляющих шин для связи с внешним устройством (ВУ).
Состав и назначение шин связи с внешним устройством
следующее:
—	четыре шины С-РЕЗ [0-5-3] предназначены для выдачи
вычисленных значений параметров или результатов арифмети-
ческих операций, в которые вступают параметры, вычисленные
по первой и второй программам;
—	шина С—РАБОТА БУ — передает внешнему устройству
сигнал о состоянии блока управления — «работа» или «ожида-
ние»;
—	шипа С — РАБОТА ВБ — сообщает внешнему устройст-
ву о состоянии вычислительного блока — «работа» или «ожи-
дание»;
—	шина С — БУ — передает внешнему устройству сигнал
о приеме блоком управления очередной тетрады ПРОГРАММЫ
БУ от внешнего устройства;
—	шина С — ГОТ — сообщает внешнему устройству о до-
стоверности информации на шинах С-РЕЗ [0-5-3];
51
Допустимые операции блока управления
Таблица 5.5
1ПРБУ
2ПРБУ
Частота
(F)
Период
(Т)
само-
контроль
(К) ‘
Интервал
времени
(t)
Сдвиг
фазы
(ф)
Частота (F)		Период (Т) самоконтроль (К) • •		Интервал ( 1	времени t)	। Сдвиг фазы (ф)
сл	ВЧ	сл	ВЧ	сл	ВЧ	СЛ	— -——			—• ВЧ
(Р)	(р)	запрет	запрет	запрет	запрет	зап- рет	зап- рет
У мн	ДЕЛ	УМН	ДЕЛ	УМН	ДЕЛ	УМН	ДЕЛ ♦
(БР)	(БР)	(БР) ♦	(БР)	(БР)	(БР)	зап- рет	зап- рет
СЛ	ВЧ	сл	ВЧ	СЛ	ВЧ	СЛ	ВЧ
зап- рет	зап- рет	(р)	(Р)	(Р)	(Р)	зап- рет	зап- рет
У МН	ДЕЛ	УМН	ДЕД	УМН	ДЕЛ	УМН	ДЕЛ
(БР)	(БР)	(БР)	(БР)	(БР)	(БР)	зап- рет	зап- рет
СЛ	ВЧ	СЛ	ВЧ	СЛ	ВЧ	СЛ	ВЧ
зап- рет	зап- рет	(Р)	(Р)	(Р)	(Р)	зап- рет	зап- рет
У МН	ДЕЛ	УМН	ДЕЛ	УМН ’	ДЕЛ ..	УМН	ДЕЛ
(БР)	(БР)	(БР)	(БР)	(БР)	(БР)	зап- рет	зап- рет
СЛ	ВЧ	СЛ	ВЧ	СЛ	ВЧ	СЛ	ВЧ
зап- рет	зап- рет	запрет	запрет	запрет	запрет	(Р)	(Р)
УМН	ДЕЛ	УМН	ДЕЛ	УМН	ДЕЛ	УМН	ДЕЛ
зап- рет	зап- рет	запрет	запрет	запрет	запрет	(БР)’	(БР)
(Р)
(БР)
результат размерный.
- результат безразмерный.
12
—	четыре шины С—БУ [0-4-3] предназначены для ввода
ПРОГРАММЫ БУ в прибор от внешнего устройства;
—	шина С — ВВОД ВУ — сообщает о начале ввода ПРО<
ГРАММЫ БУ от внешнего устройства;
—	шина С — КОНЕЦ ВВОДА ВУ — сообщает о конце вво-
да ПРОГРАММЫ БУ от внешнего устройства;
—	шина С — ВУБУ сообщает блоку управления о достовер-
ности информации на шинах С—ВУ [04-3];
—	шина С—ВУВБ сообщает вычислительному блоку о при-
еме очередной тетрады кода результата С—РЕЗ [04-3] внеш-
ним устройством;
—	шина С—ИМП. ВНШ. ЗАП — осуществляет пуск при-
бора в режиме внешнего пуска.
5.7.15. Карта интерфейсная (гбЗ.055.040).
Устройство сопряжения с КОП (гб5.104.097)
5.7.15.1.	Карта интерфейсная гбЗ.055.040 предназначена для
обеспечения работы прибора в канале общего пользования
(КОП) согласно ГОСТ 26.003-80.
В состав узла «Карта интерфейсная» входят следующие эле-
менты: разъем ХР1 для подсоединения к разъему ЭВМ на зад-
ней панели прибора, разъем XS2 для подсоединения прибора в
КОП, тумблеры АДРЕС 2°—24 для установки адреса, припи-
санного прибору в конкретной системе и плата «Устройство
сопряжения с КОП» гб5.104.097, непосредственно обеспечиваю-
щая согласование работы прибора с КОП.
Для работы прибора в КОП необходимо нажать клавишу
ЭВМ на передней панели прибора.
Взаимодействие прибора с КОП осуществляется в следую-
щих основных режимах работы:
—	состояние холостого хода;
—	состояние адресации;
—	прием сообщений (программных данных) для прибора
(состояние СПАК);
—	состояние последовательного опроса (состояние СПСА);
—	передача сообщений (результата измерения) от прибора
(состояние СМАК).
Во все возможные состояния устройство сопряжения уста-
навливается определенными командами (интерфейсными сооб-
щениями) контроллера КОП, необходимая последовательность
которых при работе с прибором приведена в п. 11.6. Команды
передаются при низком состоянии линии УП.
Работа прибора в КОП происходит следующим образом.
S3
При включении питания или подаче команды «ОН» («очис-
тить интерфейс») все интерфейсные функции узла «Устройство
сопряжения с КОП» устанавливаются в состояние холостого
хода. В состоянии холостого хода все линии КОП имеют высо-
кий потенциал. В этом состоянии устройство сопряжения спо-
собна воспринимать только универсальные команды и команд
ды-адреса.
Путем подачи команды «МАП» («мой адрес приемника»)
устройство сопряжения переходит в состояние адресации (адрес
прибора определяется положением тумблеров АДРЕС на ин-
терфейсной карте прибора). При высоком состоянии линии УП
устройство сопряжения переходит затем в состояние приема
(состояние СПАК функции «приемник» П4).
Подачей команд «СБА» или «СБУ» в прибор передается
сигнал «ВВОД ВУ», по которому блок управления переходит на
микропрограмму работы с внешним устройством (см. рис.
5.12).
По линиям ЛДО—ЛД7 по байтам при высоком состоянии
линии УП программа работы прибора заносится в регистровое
запоминающее устройство (рис. 5.6). Синхронизация приема
обеспечивается интерфейсной функцией «синхронизация прие-
ма» СП1. После передачи программы работы прибор начинает
процесс измерения (если в программе задан циклический или
однократный пуск) или находится в ожидании сигнала «ИМП.
ВНЕШ. ПУСК» (при внешнем пуске), который поступает в при-
бор по приходу команды «ЗАП» («запуск устройства»).
После окончания процесса измерения прибор посылает в
КОП по линии 30 запрос на обслуживание. Контроллер КОП,
на основании анализа линии 30, начинает производить после-
довательный опрос приборов, работающих в КОП. Командой
«МАИ» («мой адрес источника») устройство сопряжения при-
бора адресуется на передачу. Затем контроллер передает ко-
манду «ОПО» («отпирание последовательного опроса»), линия
30 переходит в высокое состояние (прибор снимает запрос пд
обслуживание при обращении к нему при последовательном
опросе), контроллер передает команду «ЗПО» («запирание по-
следовательного опроса»), устанавливает на линии УП высо-
кий потенциал. Устройство сопряжения переходит в состояние
передачи (СПАК — состояние источника «активен»), после че-
го происходит выдача результата измерения в КОП, которая
синхронизируется функцией «синхронизация источника» СИ1,
и в блок индикации (см. рис. 5.11).
После выдачи результата измерения прибор начинает новый
цикл измерения (при циклическом пуске) пли ожидает нового
54
пуска от КОП (при однократном или внешнем пуске), причем
при внешнем пуске блок управления прибора непосредственно
ожидает сигнала «ИМП. ВНЕШ. ПУСК» (от команды «ЗАП»),
после чего начинает новый цикл измерения, а при однократном
пуске блок управления выходит на микропрограмму приема ин-
формации от внешнего устройства (см. рис. 5.12), после чего
всю программу работы необходимо занести в прибор с самого
начала.
Временная последовательность процесса синхронизации
— сигр	н ши-г|	сигр-°-
> I w I	g
— СЛНГ —Ы СПРПЧССО^-СРНГ-^
Последобателоносто
активных состояний
/нкиии „сикхрони »
цця источника.*
ffocfiecpfame/fcHoemb
актионо/х состоянии,
санкции,, синхронах
Зацая гтиекника!
&
СИГР — состояние синхронизации передачи источника «генерация»;
СИЗД — состояние синхронизации передачи источника «задержка»;
СИПД — состояние синхронизации передачи источника «передача»;
СПНГ — состояние приема «не готов»;
СПГТ — состояние приема «готов»;
СПРМ — состояние «прием данных»;
СПОЦ — состояние приема «ожидание нового цикла».
Рис. 5.10.
Алгоритм передачи результата измерения во внешнее устройство.

Рис. 5.11.
Алгоритм приема управляющей информации от внешнего устройства

МОАВУ
~7»л5 бУ'-=д~
РА б ВВ - -1
ее>ОА ву
Родготабг.а к приему
программы от <?'неги teeго
устройстба
ВЗОА/ГВУ
Запись тетрады ЛРЙ.
! Sрегистр соорлкенар j
СдВиг РЗУ ttaitpaspitcii.
Рис. 5.12.
В состав платы «Устройство сопряжения с КОП» входят
следующие устройства:
—	формирователь сигнала сброса при включении питания;
—	входные усилители;
—	выходные усилители; '
—	дешифратор команд;
—	интерфейсная функция «синхронизация приема» СП1;
—	интерфейсная функция «приемник» П4;
—	интерфейсная функция «синхронизация источника» CII1;
—	интерфейсная функция «источник» И6;
—	интерфейсная функция «запрос па обслуживание» 31;
—	интерфейсная функция «запуск устройства» ЗП1;
—	интерфейсная функция «очистить устройство» СБ1.
Работа схем, реализующих интерфейсные функции, соот-
ветствует ГОСТ 26.003-80.
5.7.15.2.	Формирователь сигнала сброса собран на микро-
схемах Р4.4, С4.3, С4.4, элементах R58, С7 и предназначен для
выработки отрицательного перепада напряжения при включе-
нии питании, который устанавливает все интерфейсные функции
в состоянии холостого хода.
5.7.15.3.	Входные усилители, в состав которых входят эле-
менты Rl—R32, 31, Ж1, 32, Ж2, Б2, В2, А2.1—А2.3, Р4.1, и
выхддные усилители (элементы Г1, Д1, Д2, R46—R53) пред-
назначены для согласования устройства сопряжения прибора с
каналом общего пользования.
5.7.15.4.	Дешифратор команд (микросхемы ЖЗ, 33, ЕЗ, Е4,
Ж4, И4, И2, ИЗ, В1, 34, 1-34.3, Е2.2) дешифрирует интерфейс-
ные сообщения в соответствии с таблицей 11.1. Все команды
передаются при низком уровне линии УГ1.
5.7.15.5.	Интерфейсная функция «синхронизация приема»
(СП 1) выполнена на элементах БЗ, ВЗ, АЗ, Р4.2, В4.1, В4.2, Г3.1,
Г3.2, R36—R40, С2 и обеспечивает правильное получение при-
бором дистанционных многолинейных сообщений.
Схема, реализующая функцию «синхронизация приемника»
(СП1), выполнена на элементах без памяти, поэтому сигнал
сброса при включении питания для нее не формируется. Эта
схема работает в двух режимах:
—	режим приема данных;
—	режим приема интерфейсных команд.
Первый режим характеризуется высоким потенциалом на
линии УП (отсутствием интерфейсного сообщения УП). Сигнал
«СПХХ» (выход 10 элемента Л3.2) через элементы В3.1, В3.4,
В4.1, Г3.1 и В3.1, Б3.2, В4..2, Г3.2 обеспечивает установку (вы-
сокий потенциал на линиях ГП и ДП) интерфейсных сообще-
58
ний «ГП» («готов к приему») и «ДП» («данные приняты»), а
через элементы В3.1, Б3.2, В4.2, АЗ.З, АЗА снятие сигнала
«СПРМ» (выход 12 микросхемы АЗА).
Переход функции П4 в состояние СПАД пли СПАК снимает
сигнал «СПХХ». При наличии приборного сообщения «БУ» (что
означает неподготовленность прибора к приему информации
от внешнего устройства — см. рис. 5А2) и отсутствии сигнала
«СПХХ» через элементы В3.1, В3.4, В4.1, Г3.1 и ВЗА, Б3.2,
В4.2, Г3.2 интерфейсные сообщения «ГП» и «ДП» снимаются.
Переход сигнала «БУ» в состояние «О» (что означает готов-
ность прибора к приему информационного байта) через эле-
менты В3.2, ВЗ.З, ВЗА, В4.1, Г3.1 вызывает установку интер-
фейсного сообщения «ГП». С появлением сообщения «СД»
(«сопровождение данных») через элементы ВЗ.З, ВЗА, В4.1,
ГЗ. 1 снимается интерфейсное сообщение «ГП», а на выходе 12
элемента АЗА устанавливается сигнал «СПРМ». После пере-
хода сигнала «БУ» в состояние «1» (прибор принял байт данных)
через элементы Б3.1, Б3.2, В4.2, Г3.2, АЗ.З, АЗА устанавливается
интерфейсное сообщение «ДП» и снимается сигнал «СПРМ»
(на выходе 12 элемента АЗА).
Когда прекращается передача интерфейсного сообщения
«СД», через элементы Б3.1, Б3.2, В4.2, Г3.2 снимается сообще-
ние «ДП», на чем цикл приема байта данных заканчивается
(см. рис. 5.10).
Режим приема интерфейсных команд характеризуется нали-
чием сигнала «СПХХ». Отсутствие сигнала «УП» через элемен-
ты В3.1, ВЗА, В4.1, Г3.1, Б3.2, В4.2, Г3.2, АЗ.З, АЗА обеспечива-
ет установку интерфейсных сообщений «ГП» и «ДП» и снятие
сигнала «СПРМ».
Сигнал «УП» блокирует элементы В3.1, В3.2, Б3.1 и не поз-
воляет схеме реагировать на изменение сигналов «БУ» и
«СПХХ». Одновременно через элементы ВЗ.З, ВЗА, В4.1, Г3.1
устанавливается интерфейсное сообщение «ГП». С появлением
интерфейсного сообщения «СД» через элементы ВЗ.З, ВЗА,
В4.1, Г3.1 снимается интерфейсное сообщение «ГП», а через
элементы АЗ, Р4.2, Б3.2, В4.2 на время Т3^2 мкс, обеспечен-
ное задержкой сигнала элементами R36, С2, на выходе 12 эле-
мента АЗА устанавливается сигнал «СПРМ».
По истечении времени ТЗ (необходимого для принятия ин-
терфейсного сообщения) сигнал «СПРМ» снимается, а через
элементы А3.1, Р4.2, АЗ.2, Б3.2, В4.2, Г3.2 устанавливается сооб-
щение «ДП». После снятия сигнала «СД» через элементы ВЗ.З,
В3.4, В4.1, Г3.1 устанавливается интерфейсное сообщение «ГП»,
а через элементы Б3,1, Б3.2, В4.2, Г3.2 снимается интерфейсное
59
сообщение «ДП». На этом заканчивается цикл приема интер-
фейсной команды.
5.7.15.6.	Функция «приемник» П4 дает возможность полу-
чать данные через интерфейс от других устройств, когда функ-
ция адресована на прием. Схема функции реализована на эле-
ментах КЗ, ЛЗ, М3.2, А4.1.
При включении питания сигнал «вкл» устанавливает триг-
гер Л3.2, М3.2 в исходное состояние (состояние «СПХХ»), сиг-
налы «СПАД» (выход 1 элемента М3.2) и «ВУБУ» (выход 5
элемента А4.1) равны нулю. Действие, аналогичное сигналу
«вкл», вызывает интерфейсное сообщение «ОН».
При поступлении интерфейсной команды «МАП» («мой ад-
рес приемника») сигнал «МАП-СПРМ» с выхода 7 микросхемы
КЗ.З перебрасывает триггер в состояние СПАД («состояние
приемник адресован»).
При поступлении команд «МАИ» («мой адрес источника»)
или «НПМ» («не принимать») сигналы МАП-СПРМ или
«НПМ-СПРМ» с выходов микросхем К3.1 или КЗ.2 соответ-ч
ственно через элементы КЗ.4, Л3.1 перебрасывают триггер в
исходное состояние.
Единичное состояние сигнала «ВУ БУ» означает готовность
информации для прибора на линиях данных (см. рис. 5.12).
Сигнал «ВУ БУ» собран по формуле «СПАК-СД» = «СПАД-
УП-СД», где сигнал «СПАК» = «СПАД-УП» — состояние при-
емника «активен». Сигнал «КОНЕЦ ВВОД/1 ВУ» (см. рис.
5.12) формируется на микросхемах Ж1.1, Ж2.1, Г2.1, Cl, R35,
VD1. Признаком сигнала «КОНЕЦ ВВОДА ВУ», который оз-
начает передачу последнего байта информации от внешнего
устройства, является низкий потенциал на линии ЛД4 при пе-
редаче байта. Это нужно учитывать при разработке программы
работы контроллера КОП (см. п. 11.6).
5.7.15.7.	Интерфейсная функция «синхронизация источника»
СИ1 обеспечивает правильную передачу прибором результата
измерения. Схема, реализующая функцию, выполнена на эле-
ментах Б4.2, Б4.3, А4.2, А4.3, В4.3, С4.1, С4.2, ГЗ.З, R45, R56,
С6.
Работа схемы происходит следующим образом (см. рис.
5.10). По приходу сигнала «вкл» при включении питания уста-
навливаются в исходное состояние триггер Б4.2, С4.2, отмечаю-
щий переданные байты, и триггер В4.3, А4.3, вырабатывающий
интерфейсное сообщение «СД» («сопровождение данных»). При
этом не вырабатываются сообщение «СД», сигнал «В\ ВБ»
(равенство «ВУ ВБ» нулю означает для прибора готовность.
внешнего устройства к приему информации от прибора) и сиг-
• нал «Открыть ключи», управляющий выходом прибора на шину
данных ШД через выходные усилители П, Д2, Д1.
В этом состоянии схемы появляющиеся сигналы «СИАК»
(состояние «источник активен») и «ГОТ» (равенство сигнала
«ГОТ» единице означает готовность прибора к выдаче инфор-
мации) через элементы Б4.3, Р4.3 устанавливают информацию
на шинах ЛДО—ЛДЗ и через время Т1>2 мкс, определяемое
задержкой сигнала на элементах R45, С6, при наличии интер-
фейсного сообщения «ГП» (означающего готовность приемни-
ков в' КОП к приему информации) через элемент А4.2 триг-
гер В4.3, А4.3 опрокидывается и формирует сообщение «СД».
В этом состоянии схема находится до появления интерфейсно-
го сообщения «ДП», которое через элемент С4.1 опрокидывает
триггер Б4.2, С4.2, формирующий сигнал «ВУ ВБ» и через
элементы Б4.3, Р4.3 снимающий информацию с линий ЛДО—
ЛДЗ. Одновременно сообщение «ДП» через элемент С4.1 опро-
кидывает в исходное состояние триггер В4.3, А4.3, снимающий
интерфейсное сообщение «СД».
После получения сигнала «ВУ ВБ» (см. рис. 5.11) блок уп-
равления прибора снимает сигнал «ГОТ», триггер Б4.2, С4.2
возвращается в исходное состояние, снимается сообщение
«ВУ ВБ» и при появлении сигнала «ГОТ» начинается новый
цикл передачи байта.
5.7.15.8.	Интерфейсная функция кспсточпик» (И6) обеспечи-
вает прибору возможность посылать результат измерения на
другие устройства. Функция реализована на элементах М4.2,
М4.3, ПЗ, ОЗ, М3, Н3.1, Н3.2, Б4.1.
При подача сигналов «вкл» или «ОИ» триггеры МЗ.З, ИЗ.2
и П3.1, 03.1 устанавливаются в исходное состояние и через
элементы М3.4, Б4.1 снимается (устанавливаются в «О») сиг-
нал «СПСА4-СИАК», через элементы П3.2—П3.4, 03.3 сни-
маются сигналы «СПСА» (состояние «последовательный опрос
активен») и «СИАК» (состояние «источник активен»). Анало
гично триггер ?vA3.3, ИЗ.2 сбрасывается при подаче сообще-
ний «МАП» и «ДАИ» («другие адреса источников»). Сообще-
ние «ДАИ» дешифрируется элементом 03.2, сообщение «МАП»
поступает от функции П4 через элемент КЗ.З.
Сообщение «МАИ» («мой адрес источника»), поступающее
от функции П4, перебрасывает триггер МЗ.З, ИЗ.2, фиксирую-
щий адресацию прибора. При отсутствии интерфейсного сооб-
щения «УП» элементы М3.4, Б4.1 формируют сигнал «СПСА+
4 СИАК».
Сообщение «ОПО» («отпирание последовательного опроса»)
61
через элемент М4.2 перебрасывает триггер П3.1, 03.1, который
при наличии сигнала «СПСА-фСИАК» с выхода 5 элемента
р4.1 формирует па выходе 10 элемента ИЗ.4 сигнал «СПСА».
Сообщение «ЗПО» («запирание последовательного опроса»)
перебрасывает триггер П3.1, 03.1 в исходное состояние, кото-
рый в этом положении при наличии сигнала «СПСА-фСИАК»
через элементы ПЗ.З, 03.3 формирует сообщение «СИАК».
5.7.15.9.	Интерфейсная функция «запрос на обслуживание»
31 дает прибору возможность асинхронно запрашивать обслу-
живание от контроллера, управляющего интерфейсом, при вы-
даче результата измерения. При включенной клавише «ЭВМ»
выдача результата в блок индикации и во внешнее устройство
идет одновременно, по одной микропрограмме (см. рис. 5.11).
Признаком запроса является равенство нулю сигнала «РА-
БОТА ВБ», который через одновибратор Г2.2 устанавливает
триггер Д3.2, ДЗ.З («1» на выходе 1 элемента Д3.2).
Схема реализована на элементах Г2.2, ДЗ, НЗ.З, Д4, Е2.3,
Г3.4, R44, R55, R57, С5.
При поступлении сигнала «вкл» триггер Д4.1, Е2.3 устанав-
ливается в исходное состояние и устанавливает в исходное сос-
тояние триггер Д4.3, Д4.4, при этом через элементы Д3.4, В4.4,
Г3.4 снимается интерфейсное сообщение «30» («запрос на об-
служивание»).
При отсутствии сигнала «СПСА» сигнал «РАБОТА ВБ» че-
рез элементы Г2.2, Д3.2, ДЗ.З, НЗ.З перебрасывает триггер
Д4.1, Е2.3, сигнал «1» с выхода 10 элемента Д4.1 через элемен-
ты Д3.4, В4.4, Г3.4 устанавливает сообщение «30».
При обработке сообщения «30» контроллер проводит после-
довательный опрос приборов, входящих в КОП. Сигнал «СПСА»,
который появляется при обращении к прибору при последова-
тельном опросе, перебрасывает триггер Д3.2, ДЗ.З и через эле-
мент Д4.2 перебрасывает триггер Д4.3, Д4.4, что приводит к
снятию сигнала «30».
Схема возвращается в исходное состояние при снятии сиг-
нала «СПСА». После последовательного опроса контроллер на-
чинает прием результата от прибора по микропрограмме (см.
рис. 5.11).
5.7.15.10.	Интерфейсная функция «очистить устройство» СБ,
выполненная на элементах Н4.2, Н4.3, М4.1, М4.4, 04.2, С4,
VD3, R43 дает прибору возможность выйти на микропрограмму
приема информации от внешнего устройства либо индивидуаль-
но (по команде «СБА» — «сброс адресный»), либо коллективно
в составе группы устройств (по команде «СБУ» — «сброс уни-
версальный»).
62
Сообщение «СБА» при наличии сигналов «СПРМ» и «СПАД»
или сообщение «СБУ» при наличии сигнала «СПРМ» через
элементы Н4.2, М4.4, Н4.3 или М4.1, М4.4, Н4.3 соответственно
вызывает на выходе одновибратора 04.2 положительный им-
пульс «ВВОД ВУ», необходимой для прибора длительности, ко-
торый переводит блок управления на микропрограмму приема
информации от внешнего устройства.
5.7.15.11.	Интерфейсная функция «запуск устройства» ЗП1
позволяет прибору начать процесс измерения, если в программе
задан.внешний пуск.
Команда «ЗАП» («запуск устройства») при наличии сигна-
лов «СПАД» и «СПРМ» через элемент П4.1 вызывает на выходе
одновибратора 04.1 положительный импульс необходимой дли-
тельности, определяемой элементами СЗ, VD2, R42, который по-
ступает в прибор как сигнал «ИМП. ВНШ. ПУСК» и дает раз-
решение на начало измерения.
5.8.	Вычислительный блок
5.8.1.	Вычислительный блок (ВБ) предназначен для выполне-
ния следующих действий:
—	прием данных от счетчиков;
—	преобразование данных счетчиков;
—	выполнение арифметических операций;
—	гашение недостоверных разрядов результата;
редактирование результата для последующей выдачи;
—	выдача информации на индикатор и внешнее устройство.
5.8.2.	Структурная схема вычислительного блока приведена
на рис. 5.7.
Вычислительный блок содержит следующие узлы:
постоянное запоминающее устройство вычислительного
блока (ПЗУ ВБ), предназначенное для хранения микропро-
грамм вычислительного блока;
формирователь тактовых импульсов и управляющих сиг-
налов (ФТИ ВБ), выдающий тактирующие и управляющие сиг-
налы;
—	формирователь адреса микрокоманды ПЗУ ВБ (ФА ПЗУ
ВБ), вырабатывающий адрес следующей микрокоманды;
—	арифметико-логическое устройство (АЛУ ВБ), предназ-
наченное для выполнения заданных операций над данными;
—	оперативное запоминающее устройство (ОЗУ, ВБ), пред-
назначенное для хранения арифметических операндов;
—	мультиплексор внешнего адреса ПЗУ ВБ (MBA ПЗУ ВБ)
п мультиплексор внешнего адреса ОЗУ ВБ (MBA ОЗУ ВБ),
63
Рис. 5.7.
64
предназначенные для передачи управления вычислительньпм бло-
ком на блок управления.
5.8.3.	В вычислительном блоке реализован микропрограм-
мный способ управления. Всякое действие вычислительного бло-
ка инициируется блоком управления и выполняется в соответ-
ствии с КОМАНДОЙ, принятой из ПЗУ ПРОГРАММ. Каждой
КОМАНДЕ соответствует определенная микропрограмма, запи-
санная в ПЗУ ВБ. После ее выполнения вычислительный блок
сигнализирует блоку управления либо о своей готовности к вы-
полнению следующей КОМАНДЫ, либо о возможной аварий-
ной ситуации.
Прием КОМАНД и данных, и выдача результата произво-
дится в параллельно-последовательном 4-разрядном коде. Дан-
ные со счетчиков представляют собой 11-разрядные двоично-
кодированные десятичные числа. При приеме данных от счет-
чиков переключением тетрад управляет непосредственно вычис-
лительный блок.
Прием тетрад командного слова (КОМАНДЫ) от блока уп-
равления производится асинхронно.
Обработка данных в процессе счета также параллельно-по-
следовательная по 4 разряда. При этом память с адресной вы-
боркой (ОЗУ) разбивается на ячейки по 64 бита. Арифметичес-
кий операнд занимает при хранении в ОЗУ одну ячейку. Опе-
ранд представлен в виде числа с плавающей запятой. Мантис-
са числа есть правильная 12-разрядная десятичная дробь, поря-
док — 8-битовый двоичный дополнительный код. Плавающая
десятичная арифметика организована микропрограммным спо-
собом,
t
Для выдачи результат преобразуется к одному из видов, по-
казанных в табл. 5.7. Выдача результата производится асин-
хронно. Вычислительный блок имеет два режима работы:
«Прием команды» и «Исполнение команды», различающиеся по
состоянию триггера ПРИЕМ. Сигнал «Прием» вырабатывается
на время инициирования вычислительного блока. Он переключа-
ет А4ВА ПЗУ ВБ и MBA ЗУ ВБ, что позволяет задать во вре-
мя последовательности инициирования вычислительного блока
параметры вызываемой микропрограммы и передать на нее уп-
равление.
Смена состояний вычислительного блока происходит по так-
товым импульсам «ФТИ ВБ». Отдельные элементы памяти так-
тируются безусловно, на прочие тактовые импульсы проходят
в зависимости от формата микрокоманды вычислительного бло-
ка (условные ТИ).
Форматы микрокоманд вычислительного блока приведены
65
5 «87
в табл. 5.8. Условные ТИ проходят в ЗУ и АЛУ при формате-
«ПЕРЕСЫЛКА», в ФТИ ВБ — при формате «УСТАНОВКА
ТРИГГЕРА» (УТ) и в ФА ПЗУ ВБ — при формате «ПЕРЕ-
ДАЧА УПРАВЛЕНИЯ» (ПУ). Тактирование элементов памяти
вычислительного блока, а также коммутация мультиплексоров
(кроме MBA ПЗУ ВБ и MBA ЗУ ВБ) зависят только от раз-
рядов микрокоманды. Кроме указанных разрядов микрокоманда
имеет информационные разряды, которые могут поступать па
вход элементов памяти вычислительного блока или влиять га
выработку сигналов логических условий.
В режиме исполнения КОМАНДЫ в начале цикла по адресу
ФА ПЗУ ВБ из ПЗУ ВБ считывается текущая микрокоманда.
Микрокоманда содержит указание на один из узлов: АЛУ, ЗУ,.
ФА ПЗУ ВБ, или ФТИ ВБ. Указанный узел дешифрирует мик-
рокоманду и выполняет запрограммированное действие. Узлы,
не указанные в микрокоманде, выполняют стандартное действие.
Стандартно АЛУ и ЗУ считывают из ОЗУ или записывают в ОЗУ,.
ФА ПЗУ ВБ увеличивает адрес на единицу, триггеры ФТИ ВБ,
выдающие управляющие сигналы, сохраняют прежнее состояние..
5.8.4.	Устройство постоянное запоминающее вычислительного
блока (гб5.106.067) содержит:
—	усилители адреса микрокоманды;
—	Собственно постоянное запоминающее устройство;
—	выходной регистр ПЗУ ВБ;
—	выходной формирователь кода микрокоманды ПЗУ ВБ*
Усилители адреса микрокоманды (ГЗ, ВЗ, А4, Б4, БЗ, АЗ)
предназначены для усиления сигналов входного кода адреса
микрокоманды ПЗУ ВБ.
Собственно постоянное запоминающее устройство пред-
назначено для хранения микропрограмм вычислительного бло-
ка. Оно реализовано на микросхемах 505РЕ30034, 505РЕ30033,
^С^РЕЧ00Ч9 (34 F4 Г4)
Выходной регистр ПЗУ ВБ (32, И2, ИЗ, ЖЗ, ДЗ, ЕЗ) пред-
назначен для хранения текущей микрокоманды в течение одно-
го цикла работы вычислительного блока.
Выходной формирователь кода микрокоманды (И1, Ж1, Д1,
В1, Д2, Ж2) служит для усиления сигналов выходного кода
микрокоманды, а также организации работы ПЗУ ВБ в режиме
проверки.
5.8.5.	Формирователь тактовых импульсов и управляющих
сигналов вычислительного блока (гб5.105.330) включает следую-
щие устройства:
—	распределитель тактовых импульсов;
—	формирователь управляющих сигналов;
66
*
О
=5
©
О
м
Мм
X
си
к
О
S
3
со
S
&»
я
s
ч
\0
4
67
о
00
Форматы данных вычислительного блока
Таблица 5.7.

Л
им
Данные
Формат данных
счетчики
Тйрёносчйк
частоты
’Kp^^rwe-
дпщнд _
Безразмерный
зультат
Целое десятичное число
ЗчакТтёрёп. л ’	'	•	।	‘
десятичная мантисса

»
льтат

о?
>>
Десятичная, дродь
1 ТГорядок
98, доп. код
Порядок,
роряо- костный
kq ' трем
Десятичная дродь
I___1___.1_________J
ТюиРИноьаТТП
раз мерности
диапазона
Форматы микрокоманд вычислительного блока
Таблица 5.8.
Микрокоманда
*^мммяммшвштаваймммпа<плм№мнммаам«ашммюа№мам*ом0мгамммж«мкмммпвмм*^м^мвнмямж^т1
формат микрокоманды
Перь (сыяко
| о 13 н м£ ITW*	I м I
Тг рг « I 1
Передача
управления
Тпу)
Установка
триггера
IVTJ


?___Указатель формата
О 1 2 5^ 5 6 7 8 9 Ю Н 12 15 14 15 16 >7 18 19 20 2f 22 23
Пзioi*/nl||ко^|лу|м; ;е; ,'r;	;д|
I I Указатель тпрмата
19 20 21
&Б1НК
4 Указатель формата
3 — разряд запись считывание ОЗУ;
<Рг>*= — занесение в регистр «Рг».
В/П — разряд ВОЗВРАТ/ПЕРЕХОД.
ЛУ — логическое условие.
— коммутатор выходных мультиплексоров измерительной
части.
Распределитель тактовых импульсов предназначен для син-
хронизации работы вычислительного блока и осуществляет мио- .
гофазное тактирование узлов вычислительного блока. Распреде-
литель содержит счетчик тактов (Б2) и дешифратор (В2, ВЗ. *
ГЗ, ДЗ, Ж1, БЗ). Коммутатор входной частоты (А1, Б1) служит
для организации работы вычислительного блока в режиме про-
верки.	.	-
Формирователь управляющих сигналов представляет собой
коммутатор условных тактовых импульсов и тактируемые эти-
ми импульсами триггеры. Потенциальные управляющие сигна-
лы с выходов триггеров имеют следующее назначение:
ДД (И2.2) — определяет режим работы арифметико-логичес-
кого устройства — двоичная или десятичная арифметика;
— ГОТ (Е3.1) — используется как сигнал обмена с внеш-
ним устройством и индикатором;
— ВБ (Е3.2) — используется как флажок при приеме КО-
МАНДЫ из ПЗУ ПРОГРАММ;
НК (Ж3.1) — используется для передачи управления по но-
меру коммутатора микропрограмм, заданному в КОМАНДЕ;
— ПРИЕМ (33.2) — переключает режим работы вычисли-
тельного блока;
— АВАРИЯ (Ж3.2) — сигнализирует о невозможности вы-
полнения КОМАНДЫ;
— ПЕРЕПИСЬ (33.1) — служит для управления индикато-
ром.
Коммутатор выходных мультиплексоров измерительной час-
ти предназначен для организации съема данных со счетчика МЕ-
ТОК и со счетчика ПЕРИОДОВ. (Е2, Ж2, 32, И1, 31.1).
Триггер начальной установки (И2.1) служит для начальной
установки элементов памяти вычислительного блока.
5.8.6.	Формирователь адреса ПЗУ вычислительного блока
(гб5.105.290).
В формирователь адреса входят следующие устройства:
~ регистр адреса микрокоманды ПЗУ ВБ;
—	сумматор адреса микрокоманды ПЗУ ВБ;
—	регистр хранения адреса возврата;
—	мультиплексор логических условий вычислительного бло-
ка;
—	мультиплексор адреса микрокоманды ПЗУ ВБ;
—	мультиплексор импульса занесения -в регистр возврата.
Регистр адреса микрокоманды ПЗУ ВБ представляет собой
9-разрядный, безусловно тактируемый в каждом цикле, ре-
70
гистр (33, 32, 31), предназначенный для хранения адреса те-
кущей микрокоманды в течение одного цикла работы вычисли-
тельного блока.
Сумматор адреса микрокоманды ПЗУ ВБ (И2, ИЗ, П-3)
служит для увеличения адреса текущей микрокоманды на еди-
ницу.
Регистр хранения адреса возврата собран на микросхемах
Г4, Д4, Е4, ДЗ, ЕЗ, Д2, Е2, Д1, Е1. В режиме «Исполнение ко-
манды» микрокомандой перехода на подпрограмму в регистр
возврата заносится текущее значение адреса микрокоманды,
увеличенное на единицу. При выполнении микрокоманды воз-
врата по адресу, записанному в регистре возврата, содержи-
мое регистра возврата сдвигается на один разряд влево. Мик-
рокоманды перехода и возврата определяются информацией
разряда «Bzn» (ВОЗВРАТ/ПЕРЕХОД) микрокоманды формата
ПЕРЕДАЧА УПРАВЛЕНИЯ.
В режиме «Прием» микрокоманда перехода на подпрограм-
му заносит в регистр возврата командную информацию из ПЗУ
ПРОГРАММ, дополненную состоянием триггера НК и нулями
до девяти разрядов. Это дает возможность задать при иници-
ировании вычислительного блока передачу управления по нуж-
ному адресу ПЗУ вычислительного блока.
Мультиплексор логических условий вычислительного блока
состоит из собственно мультиплексора логических условий (А4),
управляемого разрядами «НОМЕР ЛУ» микрокоманды фор-
мата «ПЕРЕДАЧА УПРАВЛЕНИЯ», схемы совпадения зна-
чения логического условия с разрядом микрокоманды «ЛУ»
(Г1-2) и безусловно тактируемого триггера синхронизации ло-
гического условия (Б4). Мультиплексор логических условий
предназначен для проверки выполнения выбранного логичес-
кого условия.
Мультиплексор адреса микрокоманды ПЗУ ВБ (33, Ж4,
/КЗ, Ж2, ЖГ) предназначен для организации ветвлений в мик-
ропрограммах. Мультиплексор адреса управляется сигналом
начальной установки, триггером синхронизации логических ус-
ловий и информацией разряда микрокоманды «В/П» (ВОЗВ-
РАТ/ПЕРЕХОД).
Мультиплексор тактового импульса занесения в регистр хра-
нения адреса возврата предназначен для пропускания импуль-
са занесения в регистр хранения адреса возврата в зависимо-
сти от формата микрокоманды (А1, Б1, Б2, В4).
На узле ФА ПЗУ ВБ расположены мультиплексор внешнего
адреса ПЗУ, ВБ (ВЗ, ГЗ, Г2, Г1) и мультиплексор внешнего
71
адреса ОЗУ ВБ (В2, ВЗ), назначение которых указано в
п. 5.8.2.
5.8.7.	Устройство оперативное запоминающее вычислитель-
ного блока (гб5.106.068).
Оперативное запоминающее устройство вычислительного бло-
ка состоит из собственно оперативного запоминающего устрой-
ства (ОЗУ), выходного регистра ОЗУ, схемы управления адре-
сом ЗУ, схемы выработки логического условия А=0, комму-
татора условных тактовых импульсов.
Оперативное запоминающее устройство организовано на че-
тырех микросхем 564РУ2А (ЕЗ, ГЗ, ДЗ, ВЗ), образующих па-
мять с адресной выборкой емкостью 256 тетрад. Режим рабо-
ты ОЗУ определяется информацией разряда ЗАПИСЬ/СЧИТЫ-
ВАНИЕ микрокоманды формата .^ПЕРЕСЫЛКА», который
также управляет прохождением импульса занесения в выход-
ной регистр ОЗУ (Г4).
Схема управления адресом ОЗУ предназначена для фор-
мирования кода адреса ОЗУ. Она включает регистры общего
назначения РО1 и РО2 (Б1, Б2), регистр младших разрядов
адреса А (В2), регистр старших разрядов адреса (номера ячей-
ки) НЯ (Б4), мультиплексор А (Е1, Д1), мультиплексор НЯ
(Г1, В1) и сумматор адреса ОЗУ (31). Микрокоманда форма-
та «ПЕРЕСЫЛКА» дает возможность независимо коммути-
ровать мультиплексоры, тактировать регистры и задавать в
микрокоманде «КОД!» и «КОД2», позволяя записать инфор-
мацию поля «КОД1» в РО1 и РО2 за один цикл.
Коммутатор условных тактовых импульсов (Е2, Д2, Г2) де-
шифрирует разряды микрокоманды «ПЕРЕСЫЛКА», управля-
ющие тактированием регистров РО1, РО2, А, НЯ.
Схема выработки логического уровня А = 0 (Ж1) позволяет
сравнить значение младших разрядов адреса А с произвольным
кодом из поля «КОД1» микрокоманды «пересылка».
Мультиплексор на микросхемах Ж2, 33 предназначен для
организации режима проверки запоминающего устройства.
5.8.8.	Устройство арифметико-логическое вычислительного
блока (гб5.105.269).
АЛУ включает в себя следующие устройства:
—	операционные регистры;
—	комбинационное АЛУ;
—	схему выработки логического условия АЛУ ВБ;
—	коммутатор условных тактовых импульсов.
Группа операционных регистров состоит из регистра 1-го
операнда Р1 (БЗ), регистра 2-го операнда Р2 (А4), входного
регистра ОЗУ ЗП (Г1) и соответствующих им мультиплексо-
72
ров МР1, МР2, МЗП (В2, Bl, Д1, ВЗ, Г2, Д2). Микрокоманда
«пересылка» позволяет задать мультиплексорам МР1, МР2,
МЗП общие управляющие сигналы «МАУА», «МАУВ» (см.
табл. 5.8) и тактировать один из операционных регистров од-
новременно с действием в схеме управления адресом ОЗУ.
Комбинационное АЛУ представляет собой 4-разрядный сум-
матор-вычитатель. В зависимости от значения сигналов ДД и
ВС (ВЫЧИТАНИЕ/СЛОЖЕНИЕ), вырабатываемых соответ-
ствующими триггерами, выполняется сложение двоичных ко-
дов, сложение или вычитание двоично-десятичных кодов. Ос-
новной и корректирующий сумматоры выполнены на микросхе-
мах Б4, В4, схемы выработки десятичного и общего переноса —
на микросхемах ДЗ, Г4. Управление триггером ВС (34.1) и
триггером переноса ТП (34.2) через мультиплексоры МВС и
МТП (33, 32) осуществляется как от микрокоманды типа «УС-
ТАНОВКА ТРИГГЕРА», так и типа «ПЕРЕСЫЛКА». Уста-
новка триггеров ВС и ТП в произвольное состояние делается
микрокомандой «УСТАНОВКА ТРИГГЕРА». В цикле исполне-
ния микрокоманды «ПЕРЕСЫЛКА» информационный вход
триггера ТП коммутируется либо па разряд переноса АЛУ, ли-
бо на сигнал ВС. Эта коммутация используется в микропро-
грамме сложения/вычитания многоразрядных чисел. Триггер
ВС на время исполнения микрокоманды типа «ПЕРЕСЫЛКА»
включен в счетном режиме для реализации алгоритма деления
без восстановления остатков. Сигнал «Вычитание», вырабаты-
ваемый микросхемой Д4.2, блокируется при включении двоич-
ной арифметики и отключает схему выработки дополнительного
кода тетрады десятичного числа (Б2, Б1, Д4.1). Вычитание
двоичных чисел реализуется как сложение с инвертированным
кодом.
Мультиплексор на микросхемах Al, А2 предназначен для вы-
дачи очередной тетрады результата. В зависимости от сигнала
НСЧ информация на индикатор и устройство сопряжения идет
или непосредственно от счетчика периодов (в режиме работы
прибора «Непрерывный счет») или после обработки в АЛУ
Мультиплексор логических условий (ЕЗ) коммутирует в за-
висимости от значения разрядов «НОМЕР ЛУ» микрокоманды
типа «ПЕРЕСЫЛКА» следующие логические условия:
А = 0 (см. п. 5.8.7);	>	•, ' .
Р2 = 0, вырабатываемое микросхемой АЗ;
2<0 (ЗНАК=1); ЗНАК — старший разряд тетрады сум-
матора;
2=0.
ВС = ЗНАК, вырабатываемое микросхемой Д4.3.
73
Коммутатор условных ТИ (Е1, Е2, Ж1,’ Ж2, ЖЗ, Ж4) про-
пускает тактовые импульсы на элементах памяти АЛУ в соот-
ветствии с форматами команд «ПЕРЕСЫЛКА» и «УСТАНОВ-
КА ТРИГГЕРА».
<
5.9.	Блок индикации
5.9.1.	Блок индикации предназначен для регистрации резуль-
тата измерения на цифровом табло прибора, а также отобра-
жения в цифровом виде уровня, на котором производится изме-
рение, и программы измерений. В частотомере применена дина-
мическая система индикации, структурная схема которой при-
ведена на рис. 5.8.
5.9.2.	Блок индикации (см. рис. 5.8) состоит из распредели-
теля тактовых импульсов (D6), счетчиков знакомест результа-
та п программы (D5, D7), буферного ОЗУ (D1), схемы выде-
ления запятой результата (D3), генератора знаков результата
(D2), дешифраторов стробирования (D8, D9, D16), генератора
знаков программ (D12) и уровня (D14), анодных (D4, D13, D15)
и сеточных ключей (D17, DIO, D11).
Кроме того в состав блока индикации входят модули с ин-
дикаторными лампами, которые можно разделить па 3 группы
по функциональному назначению:
—	индикаторы результата измерений;
—	индикаторы уровня измерения;
—	индикаторы программы измерений.
Одноименные аноды всех индикаторных ламп внутри функ-
циональной группы запараллелены и подключены к соответству-
ющим выходам знакогенераторов группы через анодные ключи.
Опрос индикаторных ламп производится по сеточным цепям
путем стробирования через сеточные ключи от дешифраторов
(D8, D9, D16).
Дешифраторы сеточных ключей управляются двоичным счет-
чиком знакомест результата (D5) и счетчиком (mod 11) зна-
комест программ п уровней (D7), а те в свою очередь такти-
руются импульсами с распределителя (D6).
5.9.3.	Буферное ОЗУ (D1) имеет 2 режима работы. В ре-
жиме переписи происходит перезапись кода результата измере-
ний из вычислительного блока по сигналам управления из
ВБ. В режиме индикации информация из ОЗУ попадает на схе-
му выделения запятой результата и генератор знаков результа-
та. Каждому адресу ОЗУ соответствует 1 знакоместо в строке
результата.
Код информации о программе измерений поступает парал-
74
1
X»
vatBtawfa&f K^otuoxnffun нщонв л
н
/7£0
t}WBU!W$£»(t
UNW WD5fAUa.3 >(
н 4 i 1
Рис. 5.8.
рэщМЛ . ыыв^годи • MMDcfKdv пзндови
и>/ОУ И£Гл1^99 JI	uww kilMOKB J!
Hl) J f , i ,______________3 J______________ '4
gf	MPDZ |	twtil \ w rMi iiWbH
*3| TthtHf)! 9пями/п\ \n>&f‘-	I П-tWK* _9*H#Wf I
I	I* I	I
виясиимэй uuvr плот Айсому Г?; wBuwfa&S л/.]
».	*	Ы-НКОи^У
***1 —"F* -у Г у У>ЧМ ИУ4 .-м^—	|Г|— Ulf »—,г.д К>«»—-
domod2H3j
r^UlfUDZ
yiW9^l9Q
шгэйохоьг

лелыю унитарными группами с БУ на генератор знаков про-
грамм, который вырабатывает условный код светящегося сим-
вола, в зависимости от кода знакоместа, поступающего с D7.
Этим же кодом определяется и тетрада кода уровня, который
приходит с регулятора уровня на дешифратор уровней D14.
5.9.4.	Распределитель тактовых импульсов, РТИ индикации
(гб5.105.336) собран на базе счетчиков А1 и АЗ, выходной код
которых подан на дешифраторе (Б1 и А4). Счетчики знако-
мест И4 и ГЗ тактируются частотой распределителя в режиме
индикации информации. (В режиме переписи информации из
ВБ в буферное ОЗУ, (Д2, Д1, ДЗ, El, Е2) счетчик знакомест
результата тактируется сигналом с вычислительного блока.
Схема выделения запятой собрана на базе микросхем Ж2 и
ЖЗ. Генератор знаков результата представляет собой комби-
национную схему, которая в соответствие с кодом, поступаю-
щим из ОЗУ, синтезирует на своем выходе 18 бит информации
определяющих начертание знака и децимальной точки (запя-
той) на одном из 19 знакомест строки индикаторов результа-
та. Генератор создан на базе микросхем, расположенных на от-
дельной плате T3P(D2).
Счетчик знакомест программ — асинхронный счетчик
(mod 11) микросхемы И4 33.1. Генератор знаков уровней соб-
ран на базе микросхемы 514ИД1 и представляет собой дешиф-
ратор в семисегментный код двоично-десятичного кода схемы
регулятора уровня. Положение децимальной точки индикатора
уровня определяется позиционным кодом БУ.
Генератор знаков программ построен аналогично ГЗР и пред-
ставляет собой комбинационную схему, преобразующую вход-
ной позиционный код в условный 18-разрядный код, определяю-
щий начертание знаков строки программ. Конструктивно схе-
ма ГЗП выполнена на отдельной плате.
Дешифраторы стробирования результата выполнены на ба-
зе м/сх дешифратора двоично-десятичного кода в позиционный.
Анодные и сеточные ключи всех ламп узла индикации вы-
полнены по типовой схемы сериесного ключа на базе р-п-р тран-
зисторов типа 2Т208М. Принципиальная (упрощенная) схема
такого ключа изображена на рис. 5.9.
5.10.	В качестве источника образцовой частоты 5 МГц, ис-
пользован опорный генератор ИГ2.210.000.
5.11.	Блок питания (гб5.087.080)
5.11.1.	Блок питания работает от сети переменного тока час-
тотой 50 Гц напряжением 220 В или частотой 400 Гц напря-
жением 220 или 115 В. Коммутация цепей в зависимости от час-
76
Упрощенная схем§. ключа
Рис. 5.9.
тоты и напряжения питающей сети осуществляется с помощью
тумблеров SI, S2 вынесенных на заднюю панель прибора.
5.11.2.	Блок питания выдает напряжения и токи, характери-
стики которых приведены в табл. 5.9.
Таблица 5.9.
Напряжение
Характер
напряжения
Пульсации,
мВ эфф.
не более
+ (5+0,05) В
минус (5,2 ±0,05) В
минус (24+0,1) В
минус (15±0,1) В
+ (15+0,1) В
+ (5+0,05) В
+ (12,5+0,1) В
минус (50+5) В
0,2
0,15
0,15
0,2
Стабилизированное
5
5
10
10
10
*
5
10
0,1
П
0,1	нсстабилизированное	2000
0,5	п	1000
2	н •
0,1	•7
5.11.3. Все стабилизированные источники питания представ-
ляют собой полупроводниковые стабилизаторы компенсацион-
ного типа с последовательно включенным регулирующим эле-
ментом.
77
Стабилизаторы напряжения состоят из выпрямителей, ре-
гулирующих элементов и управляющих микросхем (А1—А7).
Выпрямители их выполнены по двухполупериодной схеме
(VD1, VD2) — источник +5 В, (VD11, VD12) — источник ми-
нус 5,2 В или по мостовой схеме — выпрямители остальных
источников (VD3—VD6, VD7—VD10, VD13—VD16; VD17—VD20;1
VD21—VD24; VD25—VD28; VD29—VD32; VD33—VD36).
Регулировка выходных напряжений стабилизированных ис-
точников питания производится с помощью переменных рези-
сторов R30, R37, R28, R39,
R22, R24, R26.
Источник +50 В состоит из выпрямителя, выполненного но
мостовой схеме на диодах VD7—VD10 с RC-фильтром (R1,
С21).
5.11.4.	Для питания опорного генератора прибора (источни-
ки 4-22 В и +12,6 В) используется отдельный трансформатор
ТЗ. Подача напряжения сети на трансформатор ТЗ осущест-
вляется при включении кабеля питания в сеть, независимо от
положения выключателя питания.
6.	КОНСТРУКЦИЯ
6.4.	Прибор имеет бесфутлярную конструкцию настольного
исполнения. Несущий каркас прибора состоит из сборного ос-
нования, двух боковых кронштейнов, задней и передней пане-
лей. Нижняя крышка прибора снабжена съемными ножками.
Для удобства визуального считывания результатов измерений,
прибору можно придать наклонное положение с помощью от-
кидной скобы, крепящейся к двум ножкам на ниж'Ней крышке.
6.2.	Органы управления, индикации и присоединительные
разъемы расположены на передней и задней панелях и снаб-
жены соответствующими надписями.
6.3.	На передней панели прибора расположены органы уп-
равления и разъемы.
В верхней части передней панели расположено индикацион-
ное табло прибора.
В левой нижней части передней панели расположены входы
«А» и «Б» клавиши, управляющие аттенюаторами, состоянием
входов, величиной входного сопротивления и уровнями запуска.
Справа от входов находится 6 клавиш, с помощью которых
осуществляется ввод программ работы прибора.
С помощью групп клавиш, обозначенных ФУНКЦИЯ, ИЗ-
МЕРЕНИЕ ОТ ДО, ОПЕРАЦИЯ, УСРЕДНЕНИЕ, производит-
ся набор программ работы прибора.
В правой части передней панели находится группа клавиш,
управляющих режимом запуска прибора, клавиша ВКЛ, пред-
назначенная для включения прибора в сеть питания и индика-
тор СЕТЬ, сигнализирующий о включении вилки прибора в
сеть.
Подробное описание назначения клавиш см. п. 5.7.6.
6.4.	На задней панели прибора расположены следующие
органы управления и разъемы: *
—	разъем 1 МГц, 5 МГц и тумблер ВНЕШН, позволяющие
использовать опорную частоту от внешнего источника вместо
внутреннего опорного генератора;
—	разъем СТАНДАРТНЫЕ ЧАСТОТЫ, который служит
для выдачи сигналов кварцованных частот для внешнего ис-
пользования;
—	переключатель СТАНДАРТНЫЕ ЧАСТОТЫ, подключа-
ющий выбранную кварцованную частоту к разъему СТАН-
ДАРТНЫЕ ЧАСТОТЫ;
—	разъем ВНЕШН. СТРОБ, предназначенный для ввода
внешнего стробирующего сигнала;
—	разъем ЭВМ, предназначенный для связи прибора с
внешним управляющим и регистрирующим устройством;
—	разъем СЕТЬ, предназначенный для подключения к при-
бору сетевого шнура питания;
—	тумблеры 220/115, с помощью которых осуществляется
коммутация цепей блока питания в зависимости от напряжения
питания сети;
—	электрохимический счетчик времени наработки типа
ЭСВ-2,5-12,6/0, с помощью которого осуществляется учет часов
работы прибора;
Примечание. Счетчик времени наработки в приборе может быть не уста-
новлен. В этом случае в формуляре прибора предприятием-изготовителем де-
лается соответствующая отметка.
—	(^) зажим защитного заземления прибора.
6.5.	Прибор состоит из функциональных блоков, выполнен-
ных в виде плат с печатным монтажом, сочлененных с базовой
платой через соединительные разъемы.
6.6.	Блок питания выполнен на литом радиаторе, который
составляет часть задней панели прибора. Электрическое сое-
динение блока питания с остальной частью прибора осуществ-
ляется с помощью контактного разъема.
6.7.	Блок опорного генератора выполнен в виде отдельного
блока, который закреплен в задней части прибора специальным
79
кронштейном и подключается к прибору через панель II ПЛ8-
2П.
7.	МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
t
7.1.	Наименование частотомер электронно-счетный вычисли-
тельный РЧЗ-07-0001 нанесено на передней панели. На правой
боковой стенке его условное обозначение РЧЗ-07-0001. Завод-
ской порядковый номер нанесен на задней стенке прибора.
7.	2. Все электро- и радиоэлементы , установлены в
приборе на шасси, панелях и печатных платах, имеют марки-
ровку позиционных обозначений в соответствии с позиционны-
ми обозначениями их на принципиальных электрических схе-
мах.
7.3.	Приборы, принятые ОТК и подготовленные к упаковке,
пломбируются (при необходимости) путем установки мастич-
ных пломб на боковые стенки прибора.
На запорные замки укладочного ящика, в который уложен
прибор и эксплуатационные документы, устанавливаются плом-
бы.
7.4.	Для ввода частотомера в эксплуатацию и проведения
профилактических работ разрешается БИП и поверочным ла-
бораториям потребителя производить вскрцтие частотомера.
Вскрытие заводских пломб с последующим пломбированием
частотомера пломбами БИП или поверочных лабораторий пот-
ребителя не снимает гарантий предприятия-изготовителя при
наличии соответствующих отметок в формуляре и извещении
предприятия-изготовителя об объеме и характере проведенных
работ.
8.	ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
8.1.	После распаковки и извлечения из укладочного ящика
прибор необходимо осмотреть на отсутствие внешних повреж-
дений.
8.2.	При приемке прибора необходимо убедиться в наличии
полного состава его согласно табл. 3.1.
8.3.	Для обеспечения нормальной работы и доступа к орга-
нам управления и присоединения, расположенным на задней
панели, рабочее место должно иметь зазор между задней па-
нелью прибора и соседними предметами не менее 100 мм.
8.4.	До начала работы с прибором изучите настоящее техни-
80
веское описание и инструкцию по эксплуатации, схему и кон-
струкцию прибора, назначение органов управления и разъемов,
расположенных на передней и задней панелях прибора.
8.5.	Работа прибора должна происходить в- условиях, ко-
торые не выходят за пределы рабочих условий эксплуатации.
Питающая сеть должна отвечать требованиями ГОСТ 13. 109-
67, рядом с рабочим местом не должно быть источников силь-
ных магнитных и электрических полей.
Недопустима механическая вибрация рабочего места.
8.6.	Сделайте отметку в формуляре о начале эксплуатации
прибора и запишите показания счетчика наработки времени при
его наличии.
8.7.	После окончания измерений прибор необходимо выклю-
чить и вилку шнура питания отключить от сети.
9.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
9.1.	К работе с прибором допускаются лица, прошедшие ин-
структаж по технике безопасности при работе с электро- и ра-
диоизмерительными приборами.
9.2.	При подготовке прибора к работе необходимо соеди-
нить зажим защитного заземления , расположенный на
задней стенке, с шиной защитного заземления, который отсое-
диняется последним, после окончания работы.
9.3.	Подготовка к работе прибора в помещениях с различ-
ной степенью опасности такая же, как в помещениях с нор-
мальными условиями эксплуатации.
9.4.	Перед включением прибора должна быть проверена
исправность сетевого шнура питания с вилкой.
9.5.	Помните, что питание опорного генератора осуществля-
ется независимо от тумблера включения прибора.
При подключении прибора к питающей сети на передней
панели загорается клавиша «СЕТЬ».
9.6.	В приборе имеются напряжения, опасные для жизни,
поэтому категорически запрещается работа с прибором при сня-
тых крышках. При включенном в сеть приборе смена узлов и
блоков, а также любые перепайки элементов запрещены.
6 5587
81
10.	ПОДГОТОВКА к РАБОТЕ
10.1.	Подключение питания.
10.1.1.	Установите тумблеры 220/115 В согласно частоте
и напряжению питающей сети. При питании прибора от сети
50 Гц 115 В необходима замена вставки плавкой ВП1-1 2А
250 В на ВП1-1 ЗА 250 В.
10.1.2.	Проверьте величину напряжения питающей сети. На-
пряжение сети должно находиться в пределах значений, ука-
занных в п. 2.26 настоящего описания.
При питании прибора от сети 50 Гц 115 В, в которой воз-
можны резкие скачки и колебания напряжения (более 10%),
необходимо включать прибор в сеть через феррорезонансныи
стабилизатор типа ФСН-200. . .
10.1.3.	Для включения питания прибора:
—	установите клавишу ВКЛ в положение выключено;
—	заземлите прибор с помощью зажима защитного зазем-
ления;	.	у
—	присоедините к прибору сетевой шнур питания;
—	включите шнур питания в сеть (с этого момента вклю-
чается питание опорного генератора);
—	включите клавишу ВКЛ, при этом должны засветиться
лампы цифрового табло прибора.
*	10.1.4. Прибор обеспечивает свои технические характеристи-
ки после времени самопрогрева, указанного в п. 2.7. настояще-
го описания.
11.	ПОРЯДОК РАБОТЫ
11.1.	Подготовка к проведению измерений
11.1.1.	Для подготовки прибора к проведению измерений про-
изведите следующие операции:
—	при работе с внутренним опорным генератором тумблер
ВНЕШП. (на задней панели) установите в верхнее положе-
ние; при работе от внешней опорной частоты 5 МГц установи-
те этот тумблер в нижнее положение и подключите источник
внешней опорной частоты к разъему 1 МГц; 5 МГц;
—	включите питание прибора (см. п. 10.1);
—	для проведения измерений при работе от внешней опор-
ной частоты прогрейте прибор в течение 5 мин;
—	для проведения измерений при работе с внутренним
опорным генератором прогрейте его, исходя из требуемой точ-
ности измерений (прогрев опорного генератора может произво-
диться без включения прибора, т*. к. питание опорного генера-
тора подается с момента подключения шнура питания к сети
при выключенной клавише ВКЛ).
82
И. 1.2. Произведите проверку работоспособности прибора в
режиме «Контроль» в следующей последовательности:
—	нажмите клавишу СБРОС;
—	нажмите клавишу ЦИКЛ;
—	произведите отсчет показаний цифрового табло.
^Результат измерения при исправном приборе должен сос-
тавлять (200,000000±0,000008) нс.
11.2.	Измерение частоты и периода
11.2.1.	Выполните требования и. 10.1 и 11.1.
11.2.2.	Нажмите клавишу ВВОД.
11.2.3.	Нажатием соответствующих клавиш произведите на-
бор программы измерения и состояния входов «А» и «Б».
11.2.4.	Клавишами УРОВЕНЬ установите необходимый уро-
вень запуска. При синусоидальном сигнале уровень запуска
первоначально устанавливается в положение «0.00»; при им-
пульсном сигнале отрицательной или положительной полярно-
сти уровень смещается в область отрицательных пли положи-
тельных значений соответственно.
11.2.5.	При измерении частоты сигнала с уровнями по на-
пряжению более 1 В аттенюатор установите в положение
«1:10». При измерении частоты сигналов с уровнями-более 10 В
аттенюатор установите в положение «1:100».
11.2:6.	Соедините кабелем источник измеряемого сигнала с
разъемом ВХОД А или ВХОД Б.
11.2.7.	Нажмите клавишу ЦИКЛ и подстройкой уровня за-
пуска установите режим устойчивого счета прибора.
11.2.8.	Произведите отсчет результата измерения.
Примечание. В связи с высокой реальной чувствительностью прибора на
НЧ (порядка 20 мВ, при наличии помехи во входном сигнале более 10 мВ.
измерения следует проводить, используя встроенные аттенюаторы.
11.3.	Измерение временных интервалов
11.3.1.	Выполните требования п. 10.1 и 11.1.
J 1.3.2. Произведите ввод необходимой программы измере-
ний. При измерении интервала времени между положительны-
ми фронтами импульсов установите фронты запусков в поло-
жение «	» в канале «А» и в канале «Б».
— между отрицательными фронтами — в положение
« у»;
аналогично производится выбор фронта н при других
фронтах импульсов;	‘	*
при измерении длительностей импульсов по каналу «А»
и по каналу «Б» выбор фронта производится для данного ка-
пала.
6*
11.3.3	. Нажмите клавишу ЦИКЛ и установите требуемый
уровень запуска каналов «А» и «Б», для чего:
—	увеличением уровня запуска при положительных вход-
ных импульсах или уменьшением уровня запуска при отрица-
тельных входных импульсах, добиться пуска частотомера, и ус-
тановить режим устойчивого счета;
—	изменением уровня запуска канала, по которому прохо-
дит задний фронт измеряемого интервала, добиться периодичес-
кого выключения индикатора строб.
11.3.4	. Произведите отсчет результата измерения.
11.3.5	. Число усредняемых интервалов п определяется в за-
висимости от выбранного времени усреднения ten и частоты
следования измеряемых временных интервалов ft:
При fr<200 кГц n=tc4-fr;
при fr>200 кГц п = 0,2-106.
11.3.6	. Выключите прибор.
11.4.	Измерение отношения, произведения, суммы и разно-
сти частот и периодов электрических сигналов.
11.4.1.	Выполните требования разд. 10.1 и 11.1.
11.4.2.	Выполните требования п. 11.2 по входам «А» и «Б».
11.4.3.	Произведите ввод необходимой арифметической опе-
рации между каналами.
.11.4.4. Нажмите клавишу ЦИКЛ и произведите отсчет ре-
зультатов измерения.
11.4.5.	Выключите прибор.
11.5.	Измерение разности фаз.
11.5.1.	Выполните требования п. 10.1 и 11.1.
11.5.2.	Выполните требования пунктов 11.2.1 —11.2.8.
11.5.3.	Произведите ввод режима измерения («ср» и выбор
фронтов запуска, между которыми необходимо измерить фазо-
вый сдвиг.
11.5.4.	Нажмите клавишу ЦИКЛ и произведите отсчет ре-
зультата измерения.
11.5.5.	Выключите прибор.
11.6.	Дистанционное управление.
11.6.1.	Дистанционное управление прибором осуществляет-
ся через канал общего пользования (КОП) согласно
ГОСТ 26.003-80.
При использовании прибора в канале общего пользования
необходимо выполнить следующие действия:
1)	подключить разъем КОП на карте интерфейсной
гбЗ.055.040 к КОП;
2)	подключить карту интерфейсную к разъему ЭВМ на зад-
ней панели прибора;
•84
3)	установить с помощью тумблеров АДРЕС, расположен-
ных на карте интерфейсной, адрес, приписанный прибору в кон-
кретной системе (2° — младший, 24 — старший разряд адреса;
положение тумблеров переключателем вверх соответствует уста-
новке «1» в соответствующем разряде адреса, вниз — «О»);
4)	выполнить п.п.10.1, 11.1;
5)	нажать клавишу «ЭВМ»;
6)	запрограммировать прибор через КОП и произвести из-
мерение (см. п. 5.7.15.1).
11.6.2.	В таблице 11.1 приведены команды управления при-
бором через КОП.
Таблица 11.1
Код на линиях данных
Наименование
команд
СБА
ЗАП
ОН
УП
СБУ
ОПО
зпо
нпм
Сброс адресньн
Запуск устрой-
ства
Очистить интер
фей с
Управление
Сброс универ-
сальный
Отпирание пос-
ледовательного
опроса
Запирание пос-
ледовательного
опроса
Адрес прием-
ник а
Не принимать
Адрес источ-
ника
Примечания: 1. Все
команды передаются при
низком уровн,е линии УН.
2.	X — высокий или низкий потенциал на линии;
4-	— потенциал линии данных определяется кодом КОП.
11.6.3	. Программирование прибора осуществляется последо-
вательной засылкой 28 информационных байтов от внешнего
устройства по КОП.
Порядок передачи и содержание каждого информационного
байта соответствуют табл. 11.2.
85
ж т
Таблица 11.2
О
м
Программируемые клавиши
Код на линиях
данных
группа
клавиш
Функция
Функция
Измере-
ние
2
символы
клавиш
I
xxSK
нет
К
нет
Ф

нет
1Б
JA
16
		ю		ео	сч
	ЕТ		Т”~,г			к
			• />
X	X	X	О	О	1 О	О	О
X	к	X	О	О	О	1	О
	X	X	0	О	О	О	1
X	X	X	О	О	О	О	О
			О	1	О	О	О
X	X	X	О	О	1	О	О
X	X	X	. О	О	О	1	О
X	X	X	О	О	О	О	1
X	X	X	О	О	О	О	О
X	"К		О	1	О	О	I
X			О	1	О	1	О
X			О	0	1	О	1
X	X	X	О	О	1		О

Комментарий

Программируемые клавиши
символы
клавиш
Измере-
ние
группа
клавиш
Ш




i
I
• с:
нет
1Б
в
Функция
ххХК
/
нет
Функция
tpiTF
нет
Продолжение табл. 11.2
Код на линиях
данных
Комментарий
О
О
О
О
х
О
о
о
о
о
о
о
о
о
о
о
о
о
о
I
О
о
о
о
о
о
о
о
о
о
о
о
о
о
о
о
I
О
О
О
О
Ф
О
О
О
О

О
О
О
о
о
о
о
о


*

9
10
Программируемые клавиши

I
групиа
клавиш
символы
клавиш
Измерение
Измерение

группа
клавиш
Операция
Вход
Вход
Кед на линиях
данных
о
о
о
о
о
Комментарий
1ТБА
»!! I ...........
Программируемые клавиши
символы
клавиш
Уровень
Уровень
Б
нет
I
О
о
о
о
О
о
О
о
о
ГБ
нет

ГА
ГБ
I
I
нет
о
о
О
о
о
о
о
о
о
о
о
К®Д на линиях
данных
о
О
О
О
’ О
О
О
о
О
о
о
О
о
о
о
Комментарий
о
О
О
О
о
О
О
О
о
О
О
О
о
О
О
О
Старшая тетрада
кода уровня входа
Б. Код уровня из-
меняется в преде-
лах от ООО 0000
0000 до 111 1001
1001, что соответ-
ствует изменению
напряжения от
—3,99 до +3,99
(при положении
аттенюатора 1:1)

—
12
14
15
161
17
18
19
II р о д о л ж е н и е табл. 11.
Программируемые клавиши
Код на линиях
данных
г
• СТ
группа
клавиш
символы
клавиш
О
Комментарий
Вход
Вход
Вход


Уровень
Уровень
Уровень
А
Уровень

—
—.—
х
О
О
О
о

Младшая тетрада
кода уровня вхо-
Старшая тетрада
кода уровня входа
Младшая тетрада
кода уровня вхо-
да А
Код разрядов счет-
чика времени вы-
борки 2б, 25, 24, 23
соответственно.
П р о д о л ж е н и е табл. 11.2
--- -- • - ---- _ - - . >
Программируемые клавиши
Код на линиях
данных
Комментарий
	1 *		• *	1	X «		X	0	4 •			•		р-.	Код разрядов счет- чика выборки 22, 21, 2°, код разряда счетчика времени сдвига 29 соответ- ственно.
	1			» ч	X		X	0	4 /					♦	Разряды счетчика времени сдвига 28 2' 2fi 25 соответ- ственно
					X		X	0	4			 11		•	Разряды счетчика времени сдвига 24 23 22 21 соответст- венно
			•	• • 1	X	X	X	0 -•	4	•	•				Разряд счетчика времени сдвига 2° разряды счетчика размерности време- ни выборки и сдвига С, МС, МКС соответствен- но
20


Ct	•	Программируемые клавиши				•
Номер байт	группа клавиш	программа	вход	канал	символы клавиш 4	выбран- ные кла- виши
нет
Вход
21
А
Кед на линиях
данных

о
О
о
о
о
о
о
о
о
О
о
о
о
о
о
О
о
Вход
группа
клавиш
Вход
Усреднение
Комментарий
1001 о' 1 ’°
нет
100
10
50 Ом

Программируемые клавиши
s
1
I
о
О
о
о
о
о
о
о
о
о
О
о
о
Код на линиях
данных
о
О
о
О
о
О
о
о
Комментарий
символы
клавиш
100 10 1 50
нет
100
10
50 Ом
о
О
С
о
о
1
О
О
О
о
о
О
О
О
О
О
о
О
о с мс
мкс
нет
О
О
О
о
о
мс
о
о
о
О
О
о
О
О
о
о
Код размерности
времени усредне-
ния во 2 ПРОГ-
РАММЕ
14 КС
о
о
о


Программируемые клавиши •						Код на линиях данных
группа клавиш	програм- ма	вход	канал	символы клавиш	выбран- ные кла- виши I.		Сч		ЛД5‘	ЛД4	ЕГП?	ЛД2	ЛД1	ЛДО — 1	.	—
Комментарий
О
О
О
о
о
нет
О
О
О
100 .
100 10
1 о
Код цифры време-
ни усреднения во
2 ПРОГРАММЕ
25 Усреднение
О
10
О
О
О
О

26
27
О
О
О
О
О
О
О
О
О
Усреднение
о с мс
мкс
нет
О
МС
мкс
о
О
О
О
О
О
О
О
О
О
О
О
О
О
О
О
О
О
Программируемые клавиши						Код на линиях данных
группа клавиш	программа	вход	ОС . ЕС сз	символы клавиш	выбран- ные кла- виши 1		ЛД7	ЛД6	ю	ЛД4	• со	ЛД2	ЛД1 1				ЛДО
Комментарий
Усреднение
О
нет
100
100 10
1 О
Пуск
вн
10
О
нет
Цикл
одн
Внеш
О
' О
О
О
Примечание.
X — высокий или низкий потенциал на линии данных;
+ — потенциал на линии данных, определяемый кодом программы.
МММ
11.6.4	. Прибор выдает в КОП результат измерения в фор-
матах, представленных в табл. 11.3, 11.4.
Безразмерный результат
Таблица 11.3
Номер байта
0	1	2	3	4	.г* 0	6	7	8	9	10	11	12	13	14	15
Пози-
ция за
пятой
Десятичная дробь
знак
поряд
ка
порядок
кратный
трем
Результат с размерностью
Таблица 11.4
Номер байта
знак
4	5	6	7	8	9	10 11	12 13	14 15
пози-
ция 35
пятой
Десятичная дробь
наимено-
вание
размер-
ности ре-
зультата
11.6.5	. Кодирование выдаваемого алфавита результата из-
мерения соответствует табл. 11.5.
Таблица 11.5
Наименова-
ние сим-
вола
Символ
Код на линиях данных
ЛД7 ЛД6 ЛД5 ЛД4 ЛДЗ ЛД2 ЛД1 Л ДО
Плюс
Минус
Пробел
(гашение)
Перепоя
нение
0
0
0
0
1
1
1
1
96
Продолжение табл. И.5
Наименова- ние сим- вола	Символ	Код на линиях данных
		ЛД7	ЛД6	ЛД5	ЛД4	лдз	ЛД2	ЛД1	лдо
Единица	1	0	0	0	0	0	0	1 0	1
Два	2	0	0	0	0	0	0	1	0
Три	3	0	0	0	0	0	0	1	1
Четыре	4	0	0	0	0	0	1	0	0
Пять	5	0	0	0	0	0	1	0	1
Шесть	0	0 .	0	0	0	0	1	1	0
Семь	7	0	0	0	0	0	1	1	1
Восемь	8	0	0	0	0	1	0	0	0
Девять	9	0	0	0	0	1	0	0	1
Нуль	0	0	0	0	0	0	0	0	0
Нано-	п	0	0	0	0	0	0	0	1
Микро-	Н	0	0	0	0	0	0	1	0
Милли-	m	0	0	0	0	О'	0	1	1
Сек.	S	0	0	0	0	0	1	0	0
Кило-	к	0	0	0	0	0	1	0	1
Мего-	М	0	0	0	0	0	1	1	0
	Z	0	0	0	0	0	1	1	1
	Н	0	0	0	0	1	0	0	0
	ф	0	0	0	0	1	0	0	1
	о	0	0	0	0	0	0	0	0
11.6.6	. Пример последовательности обмена контроллера
КОП с прибором представлен в табл. 11.6 для режима измере-
ния частоты по второй программе при времени усреднения 1с
(адрес прибора принят 01011).
7 5587
97
Таблица 11.6
р шага I	Логическое значение кода на шине уп- равления					Логическое значение кода на шине данных								ж ж ф ж	Комментарий
ф							С	]	j <	СО	СЧ			U- СО
	О	с	>>	S														•
X	со		^4	О			L—						1-	о
1	0	X	X	1	0	X	0	0	0	0	0	0	0	ои	Очистить интерфейс*
0	0	X	у	0	1	к	0	1	0	1	0	1	1	МАП	Адрес на прием
3	0	X		0	1	X	0	0	0	0	1	0	0	СБА	Передача сигнала
															кВВОД ВУ» в п				рибор
4	0	X	X	0	0	X	0	0	0	0	0	0	0		К Х2 К
5	0	X	X	0	0	X	0	0	0	0	0	0	1		ср t			Т F
6	0	X	X	0	0	X	0	0	0	1	0	1	0					г Б А К 2 ।	[2 ПР
7	0	X	X	0	0	X	0	0	0	0	1	0	1					’ Б А К 1
8	0	X	X	0	0	X	0	0	0	0	0	0	0		1
9	0	X	X	0	0	X	0	0	0	0	0	0	0
																		1 ПР
10	0	X	X	0	0	X	0	0	0	0	0	0	0	•
11	0	X	X	0	0	X	0	0	0	с	0	0	0		i			••
12	0	А.	X	0	0	X	0	0	0	0	0	0	0		• •		X	*
13	0		X	0	0		0	0	0	0	1	0	0
14	0	X	X	0	0	X	0	0	0	с	0	0	0			• Уровень ВхБ			=ов
15	0	X	X	0	0	X	0	0	0	0	0	0	0
16	0	X	X	0	0		0	0	0	0	1	0	0
17	0	X	X	0	0	X	0	0	0	0	0	0	0		Уровень Вх.А = (				0 в
18	0	X		0	0	X	0	0	0	0	0	0	0
19	0	X jl'	X	0	0		0	0	0	1	1	0	0
20	0	X	X	0	0	X	0	0	0	0	1	0	0		Счетчики автомата
21	0	'у	X	0	0	X	0	0	0	0	0	0	0		эе		5 мс — выборка
22	0	X	X	0	0	X	0	0	0	0	0	0	0		0			сдвиг
23	0	X	X	0	0	X	0	0	0	0	0	1	0
24	0		X	0	0		0	0	0	0	1	0	1				^Б	—Б ~ А —	-А
25	0	X	X	0	0	X	0	0	! о	0	0	1	0		1/100 1/10 1/1 50 вхБ
98
Продол ж е и и е т а б л. 11.6
р шага	Логическое значенце кода на шине уп- 	равления					Логическое значение кода на шине данных								[ачение	Комментарий
О								1-0	* -J *	со	СЧ	•		Ж g
	О		^4		с	| Д		д	1 ~_Д		р^Д
	го			О		|-				‘“а				о
26	0	X	К	0	0		0	0	0	0	0	1	0	1	1/100 1/10 1/1 50 ВхА
27	0		X	0	0	X	0	0	0	0	1	0	0		0 С мс МКС Время
															усред-
															нения
28	0	X	X	0	о.	X	0	0	0	0	1	0	0		100 10 1 0 2ПР=1 с
29	0	X	X	0	0	X	0	0	0	0	0	0	0
30	0	X	X	0	0	X	0	0	0	0	0	0	0		| 1 ПР
31	0	X	.X	0	0	X	0	0	1	0	0	0	1		X Ц О ВНШ — Пуск внешний
32	0	X	X	0	1	X	0	0	0	1	0	0	0	ЗАП	Передача сигнала кИМП., ВНШ. ПУСК» в прибор
33	0	X	X	0	0										Ожидание сигнала «30»
34	1		X	0	0	•									Прибор выдает сигнал «30»
34	1	X	X	0	1	X	0	1	1	1	1	1	1	ним	Сброс адресов прием-
															НИКОВ
35	1	X	X	0	1	'Х	1	0	0	1	0	1	1	МАИ	Адрес на передачу
36	1	X	X	0	1	X	0	0	1	1	0	0	0	опо	Отпирание посдедов. опроса
37	0	X	х	0	1										Прибор снимает сиг-
															нал «30»
38	0	JK	X	0	1	X	0 4	0	1	1	. 0	0	1	зпо	Запирание последов, опроса
30	0	X	X	0	0										Прием 16 байтов ре-
Примечания:
Л —высокий или
2. После окончания
на обслуживание»,
низкий
измерения прибор выдает по линии 30 сигнал «зап-
сохРаняется Д° выполнения контроллером
3. При циклическом пуске прибор после выдачи результата начинает но-
потенциал на линии.
рос
последовательного опроса прибора
99
:вый цикл измерения и останавливается на ожидании обмена с внешним уст-
ройством.
При внешнем пуске прибор после выдачи результата измерения находит-
ся в ожидании сигнала «ИМП. ВНШ. ПУСК».
При однократном пуске блок управления прибора после выдачи резуль-
тата измерения выходит на -начало микропрограммы приема управляющей
инфомации от внешнего устройства см. рис. 5.12), после чего программу
работы прибора с однократным типом пуска нужно занести в прибор с са-
мого начала.
11.7.	Работа в режиме внешнего запуска.
11.7.1.	Выполните требования п.п. 10.1 и 11.1.
11.7.2.	Занесите от внешнего устройства через разъем ЭВМ
программу работы прибора в режиме внешнего запуска.
11.7.3.	При подаче пускового импульса на разъем ЭВМ при-
бор начинает производить измерение.
11.8.	Работа в режиме внешнего стробирования.
11.8.1.	Выполните требования п. 10.1 и 11.1.
11.8.2.	Подключите источник стробирующего импульса на
вход ВНЕШН. СТРОБ.
При подаче стробирующих импульсов и включении соответ-
ствующего режима через внешнее управляющее устройство при-
бор начинает производить измерения.
11.9.	Работа прибора в качестве источника кварцованных
частот*.
11.9.1.	Выполните требования п. 10.1. и 11.1.
11.9.2.	Поставьте переключатель СТАНДАРТНЫЕ ЧАСТО-
ТЫ в положение, соответствующее выбранной стандартной ча-
стоте.
11.9.3.	Сигнал стандартной частоты снимается с разъема
СТАНДАРТНЫЕ ЧАСТОТЫ.
11.10.	Работа от внешней опорной частоты 1 или 5 МГц.
11.10.1.	Выполните требования п. 10.1 и Е1.1.
11.10.2.	Установите тумблер ВНЕШН.—ВНУТР, в положе-
ние ВНЕШН.
11.10.3.	Соедините кабелем источник опорной частоты 1 или
<5 МГц с разъемом I МГц; 5 МГц.
11.10.4.	Произведите необходимые измерения.
11.11.	Работа в режиме однократного запуска.
11.11.	1..' Выполните требования п. 10.1 и 11.1.
11.11.	2. Измерения в режиме однократного запуска анало-
гичны всем измерениям в режиме автоматического, за исклю-
чением того, что для запуска необходимо нажатие клавиши
одн.
12.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
12.1.	Меры безопасности.
12.1.1.	При работе с прибором, включенным для проведения
ремонта отдельных узлов и блоков, необходимо принимать ме-
ры предосторожности, изложенные в разделе 9, с учетом сле-
дующих особенностей:
—	при выключенной клавише ВКЛ и при включенной в сеть
вилке шнура питания на контактах сетевого разъема, на кон-
тактах клавиши ВКЛ и на обмотках трансформатора питания
опорного генератора имеется напряжение сети;
—	при включенной клавише ВКЛ на контактах тумблеров
220/115 В на задней панели, на выводах обмоток трансформа-
торов блока питания, на контактах клавиши ВКЛ на передней
панели имеется напряжение сети;
—	внутри блока питания, на разъеме блока индикации, на
выводах индикаторных ламп имеется постоянное напряжение
порядка +60 В.
12.1.2.	Перед включением прибора корпус его должен быть
заземлен с помощью зажима защитного заземления.
12.2.	Порядок разборки прибора.
12.2.1.	Для доступа внутрь прибора при его ремонте не-
обходимо:
—	вывернуть винты на боковых стенках прибора;
—	снять боковые стенки;
—	отпустить винты, стопорящие пружины запора (возле зад
ней стенки);
—	отпустить пружины, сиять верхнюю и нижнюю крышки.
12.3.	Характерные неисправности и методы их устранения.
12.3.1.	Прибор состоит из отдельных блоков и узлов, имею-
щих определенное функциональное назначение. Поэтому необ-
ходимо определить, в каком блоке и узле имеет место неисп-
равность, после чего отыскать неисправную цепь или каскад
и затем — неисправный элемент. После замены вышедших из
строя элементов места паек должны быть подвергнуты влаго-
защите путем двухкратного покрытия лаком УР-231.
Лицам, приступающим к ремонту, необходимо ознакомиться
с принципом действия и работой прибора, а также с назначе-
нием и работой его отдельных узлов и блоков. При отыскании
неисправностей рекомендуется проверить работу отдельных уз-
лов и блоков, пользуясь таблицами режимов и осциллограм-
мами напряжений. При измерении напряжений необходимо

пользоваться щупом с заостренным наконечником для того,
чтобы можно было проколоть непроводящий слой защитного
покрытия плат. После проведения измерений платы должны
быть подвергнуты дополнительной влагозащите.
12.3.2.	Проверка правильности работы, осмотр и ремонт пе-
чатных плат прибора может производиться с помощью ремонт-,
ной платы (из ЗИП прибора).
12.3.3.	В таблице 12.1 приведены наиболее характерные не-
исправности, вероятные причины неисправностей и методы их
устранения.
Таблица 12.1
Наименование
неисправности
Вероятная причина
неисправности
Метод
устранения
1.	При включении при-
бора в сеть сгорает
предохранитель ПР1
2.	Отсутствует напря-
жение + 5 В.
3.	Отсутствие напряже-
ний минус 5,2; + 15;
минус 15; минус 20;
+ 12,6 В. ’ ,
4.	При включении при-
бора нет сигнала
5 МГц.
Пробит один или нес-
колько выпрямительных
диодов в блоке питания,
Повреждена изолирую-
щая шайба под одним из
регулирующих транзи-
сторов.	. .
Тумблеры 220/115 уста-
новлены неверно.
Н е 11 с п р а в н ы в ы п р я м и те л ь -
ные диоды УД1, УД2.
Щиспрарен регулирую-
щий транзистор УТ1.
Пробит один из конден-
саторов С1.
Неисправна микросхема
А6.
Аналогично причинам
неисправности для выхо-
да +5 В по соответству-
ющим целям.
Вышел из строя опорный
генератор.
Проверить, неисправный
заменить.
Проверить и заменить
шайбу.
Установить тумблеры в
положение, соответствую-
щее частоте и напряже-
нию питающей сети.
Проверить, неисправный
заменить.
Аналогично источнику на-
пряжения + 5 В по соот-
ветствующим элементам.
Проверить наличие пи-
тания на генераторе, не-
исправный опорный гене
ратор заменить.
102
Продолжение табл. 12.1
Наименование	Вероятная причина	Метод
неисправности	неисправности	устранения
5.	Контроль есть, но
прибор не работает в
режиме измерения
частоты по входу
А(Б).
6.	Не светится один или
несколько индикато-
ров в строке резуль-
тата или программ.
7.	Не светится один или
несколько сегментов
на всех индикаторах.
8.	На индикаторах вы-
свечиваются несколько
символов одновремен-
но.
9.	На индикаторе ре-
зультата и табло све-
тятся все возможные
сегменты.
/10. Все индикаторы за-
"'темнены.
11.	После ввоза состоя-
ний клавиш 50 Ом
к. А (Б), 1’1 к.А (Б),
прм. к. А (Б) состоя-
ния клавиш не ин-
дицируются, работа
прибора не соответ-
ствует состояниям.
Неисправно входное уст-
ройство А (Б).
Неисправен сеточный
ключ соответствующего
индикатора.
Неисправна иепь накала
индикатора или сам ин-
дикатор имеет обрыв це-
пи накала.
Неисправен анодный
ключ индикатора.
Неисправен соответству-
ющий знакогенератор ре-
зультата или программ.
На входы РТИ, ИНД
приходит неверная ин-
формация с вычислитель-
ного блока.
Неисправен соответству-
ющий знакогенератор.
*
Неисправна плата РТИ
ИНД.
Неисправна цепь гаше-
ния РТИ ИНД.
Неисправна цепь НУР и
НУП блока управления.
Неисправности в блоке
управления.
Неисправен один из эле
ментов Д1.1— Д3.4, Д6.2,
Д7.1—Д10.2, ДИ, платы
«Входное устройство А
(Б)».
Проверить исправность
элементов схемы входно-
го устройства А(Б).
Устранить неисправность.
восстановить цепь или
заменить индикатор.
Устранить неисправность.
Устранить неисправность.
Проверить работу вычис-
лительного блока.
Устранить неисправность.
«
Устранить неисправность.
Устранить неисправность.
Устранить неисправность.
Проверить и устранить
неисправность.
Заменить неисправный
элемент.
103
Продолжение табл. 12.1
Наименование
неисправности
Вероятная причина
неисправности
Метод
устранения
12.	После ввода состоя-
ний клавиш 50 Ом
к. А(Б), 1/1 к. А(Б),
1/10 к. А(Б), прм.
к. А (Б) состояния
клавиш индицируют-
ся, работа прибора не
соответствует состоя-
ниям.
13.	Отсутствует индика-
ция уровня записи,
нет изменения отоб-
ражающих чисел.-
14.	ртсутствует измене-
ние уровня запуска,
есть изменение отоб-
ражающих чисел.
15.	После нажатия кла-
виш СБРОС, а затем
ПУСК, сигнал «G»
включается, но не вы-
ключается, результат
измерения не индици-
руется.
Неисправны один из ре-
ле К1.1—К4.1 (Пл.1),
К1.1—К3.1 (Пл.2) кон-
тактных групп плат
«Входное устройство А
(Б)».
Неисправны одна из кла-
виш УРОВ. Л , УРОВ ч
Неисправность в плате
РЕГУЛЯТОР УРОВНЯ.
Неисправность в • плате
РТИ ИНДИКАЦИИ.
Неисправен один из эле-
ментов Д13—Д15, А1
“плат ВХОДНОЕ УСТ-
РОЙСТВО.
Неисправность в плате
ВХОДНОЕ УСТРОЙСТ-
ВО А (Б); элементах Д4—
Д6, Д12, Д16-Д25.
Неисправность в плате
СЧ. ПЕРИОДОВ, эле-
ментах 5А, 1Ж, 5Ж, 6Е,
2Е, 2Д, 1Е, 1Д, IT, 1В,
5Е, 5Д, 5Г, 5В.
Неисправность в плате
АВТОМАТ РЕЖИМОВ,
элементах В4, АЗ, Б5,
ГЗ, В2, БЗ, А4, Г2, В1.
Б2, АЗ, Е1, Д2, Д1, Е2,
ЕЗ, ДЗ, Г4, Д4, А2, Г1,
Б1, Al, А2, ВЗ, В4, АЗ,
ЖЗ, 35, 34, Ж4, Е4.
Заменить неисправный
элемент.
Проверить механизм кла-
виш, а также элементы
связи клавиш с блоком
угравления и устранить
неисправность.
Проверить и устранить
неисправность.
Проверить и устранить
неисправность.
3	а мен и ть	неиспр а вн ы й
элемент.
Проверить и устранить
неисправность.
*
Проверить и устранить
неисправность.
Проверить и устранить
неисправность.
104
4
Продолжение табл. 12.1
Наименование
неисправности
Вероятная причина
неисправности
МетОлА
устранения
16. После нажатия кла-
виш СБРОС, а затем
ПУСК сигнал «G» не
включается, но не
выключается, резуль-
тат индицируется.
17. После нажатия кла-
виши СБРОС, а за-
тем ПУСК сигнал
«Б» /не включается.
Неисправность в плате
СЧ. ПЕРИОДОВ, эле-
ментах Al, А5.
Заменить неисправный
элемент.
18. После нажатия кла-
виш СБРОС, а затем
ПУСК производится
однократное измере-
ние.
19. После нажатия кла-
виш СБРС, а затем
ЦИКЛ, сигнал «G»
включается, а затем
выключается, резуль-
тат измерений не
индицируется.
Неисправность в плате
ВХОДНОЕ УСТРОЙ-
СТВО А (Б) плата 1, 2,
устройства 1—6 транзи-
сторы VT1, VT2, элемен-
ты Д4-Д6, Д12, Д16-
Д25.
Неисправность в плате
СЧ. ПЕРИОДОВ, эле-
менты 5А, 1Ж, 6Е, 2Е,
2Д, 1Е, 1Д, IT, IB, 5Е,
5Д, 5Г, 5В.
Неисправность в плате
АВТОЛ'АТ РЕЖИМОВ,
элементы 32, И2, 7К1,
И4, И1, ЖЗ, 34, 35, ИЗ,
33, Б4, Е4, Ж4.
Неисправность в плате
ФОРМИРОВАТЕЛЬ
ТАКТОВЫХ ИМПУЛЬ-
СОВ, эдементы Д6, Д7,
А2, Б2.
Неисправность в плате
АВТОМАТ РЕЖИМОВ,
элементы 31, 34, 32.
Неисправность в плате
А В ТОМ АТ Р Е Ж И М О В,
элементы 32, И4,	И2,
И1.
Неисправность в плате
СЧЕТЧИК АВТОМАТА,
элементы 6А, 4Г,- 6Б, 5В,
5И, 63, 6И, 4И, 4Г, 5Б.
5Г, 4Д, 5Д, 4Б, 5Е, 5Д.
Проверить и устранить
неисправность.
Проверить и устранить
неисправность.
Проверить и устранить
неисправность.
Заменить неисправный
элемент.
Заменить неисправный
элемент.
Заменить неисправный
элемент.
Проверить и устранить,
неисправность.
1
Продолжение табл. 12.1
Наименование
неисправности
Вероятная причина
неисправности
Метод
устранения
20. После нажатия кла-
виши ПУСК произво-
дится измерение. Ре-
зультат равен нулю
неопределенности.
Неисправность в плате
СЧЕТЧИК ПЕРИОДОВ,
элементы 2Г, ЗГ, 7Г, ЗВ,
7В, 6Г, 6В, 4Г, 4В.
Неисправность в плате
СЧ. МЕТОК, элементы:
тарнзисторы VT1—VT5,
интегр. схемы Bl, В5, Г2,
В2, ГЗ, ВЗ, В7, Гб, В6,
Г4, В4, Г8, В5.
Неисправность * плате
ФОРМИРОВАТЕЛЬ
ТАКТОВЫХ ИМПУЛЬ-
СОВ' элементы: транзи-
сторы VT1—VT5, интег-
ральные схемы Д1—Д5,
Б1, И2, АЕ
21. Результаты одной и
той же величины рез-
ко отличаются друг
от друга.
22. При включении при-
s^Xoopa в с,еть на табло
индицируется некор-
ректная программа
контроля.
23. При включении при-
бора в сеть табло за-
темнело.
Неисправность в плате
СЧ. ПЕРИОДОВ, эле-
менты: ГЗ. ВЗ, Гб В6,
А2, А4, А6, В5, АЗ, ЕЗ,
Е7, /К2, 34, И4, ЖЗ, 33,
37, 36, 32, 35, 31, ИЗ,
И7, И2, И6. Ж8, Ж4, Ж7,
ИЕ
Неисправность в плате
СЧ. МЕТОК, элементы:
ГЗ, Г7, ВЗ, В7, Гб, В6,
Г4, В4, Г8, В5, Al, А2,
А6, АЗ, Б2, БЗ, Е7, 34.
38, И4, И8, 33, 36, 32,
Ж4, Ж8, Ж7, ЖЗ, ИЗ,
И7, И2, И6.
Неисправна плата ФТИ
БУ.
Нарушена связь в реги-
стровом запоминающем
устройстве блока управ-
ления.
Неисправна плата ФТМ
БУ.
Неисправна плата СХЕ-
МА УПРАВЛЕНИЯ
ПОДСВЕТОМ КЛАВИШ.
Проверить и устранить
неисправность.
Проверить и устраните»
неисправность.
Заменить неисправный
элемент.
Проверить и устранить
неисправность.
Проверить и устранить
неисправность.
Проверить исправность
платы ФТИ БУ.
Проверить платы РЗУБУ,
РЗУАР, СЧЕТЧИКИ АВ-
ТОМАТА, РЕГУЛЯТОР
УРОВНЕЙ и устранить
неисправность.
Проверить и устранить.
Проверить и устранить.
406
Продол ж е п и е т а б л. 12.1
Наименование неисправности	Вероятная причина неисправности	Метод устранения
24.	Нет записи от кла-
виш передней панели
25.	При правильной за-
писи программы при-
бор не пускается.
26.	В одном из режимов
наблюдаются устойчи-
вы,е сбои показаний
прибора.
27.	Прибор производит
неправильную обра-
ботку результата из-
мерения.
Неисправны	платы
РЗ’УАР, РЗУБУ, конт-
роллер БУ.
Неисправна клавишная
панель прибора.
Неисправна плата КР
БУ.
Неисправно постоянное
запоминающее устройст-
во блока управления.
Неисправно ПЗУ.
Неисправные платы ФТИ
ВБ, ФА ПЗУ ВБ, ОЗУ
ВБ, АЛУ ВБ, ФА ПЗУ
БУ.
Проверить и устранить.
Проверить и заменить
неисправную клавишу.
Проверить плату и уст-
ранить неисправность.
Проверить содержимое
ПЗУ и заменить неисп-
равный элемент.
Проверить платы ПЗУ
и устранить неисправ-
ность.
Проверить платы и уст-
ранить неисправное г >:
13.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13.1.	Общие указания.
13.1.1.	Профилактические работы производятся лицами, не-
посредственно эксплуатирующими прибор, для обеспечения его
работоспособности в течение эксплуатации.
13.1.2.	Профилактические работы включают в себя:
—	проверку состава комплекта прибора;
—	осмотр внешнего состояния прибора;
—	проверку общей работоспособности прибора.
13.1.3.	Проверка состава прибора проводится путем сличе-
ния комплекта прибора с приведенным в п. 3.1.
13.1.4.	Осмотр внешнего состояния прибора проводится один
раз в год и после ремонта. Осмотр производится при вынутой
из сети вилке шнура питания прибора.
Проверяется: крепление переключателей и тумблеров, плав-
ность их действия и четкость фиксации, крепление разъемов и
107
сетевой колодки прибора; состояние лакокрасочных и гальвани-
ческих покрытии; исправность кабелей, придаваемых к прибо-
РУ-
13.1.5.	Проверка общей работоспособности прибора прово-
дится перед измерениями. При этом прибор проверяется в ре-
жиме «Контроль» в соответствии с п. 11.1.2.
13.1.6.	Профилактические р'аботы рекомендуется произво-
дить перед периодической проверкой прибора.
13.1.7.	Приборы, направляемые на техническое обслужива-
ние, должны быть исправны и полностью укомплектованы.
При проведении технического обслуживания помните о мерах
безопасности, изложенных в разделе 9 настоящего описания.
14.	ПОВЕРКА ПРИБОРА
I
Настоящий раздел устанавливает методы и средства пер-
вичной и периодической поверок приборов (при выпуске из
производства, находящихся в эксплуатации, па хранении и вы-
пускаемых из ремонта).
Межповерочный интервал периодической поверки — не бо-
лее (2 месяцев. Поверка изделия проводится в соответствии с
ГОСТ 8.329-78 «Частотомеры электронносчетные. Методы и
средства поверки».
14.1.	Операции поверки.
14.1.1.	При проведении поверки должны быть выполнены
следующие операции:
—	внешний осмотр (п. 14.4.1 ТО);
—	опробование и самоконтроль (и. 14.4.2 ТО);
—	определение основной относительной погрешности изме-
рения частоты и периода (п. 14.4.3 ТО);
—	определение основной относительной погрешности измере-
ния временных интервалов (п. 14.4.4. ТО);
14.2.	Средства поверки.
14.2.1.	При проведении поверки должны быть применены
средства поверки, указанные в табл. 14.1.
14.2.2.	Допускается применять другие средства поверки, про-
шедшие метрологическую аттестацию в органах государствен-
ной метрологической службы и удовлетворяющие по точности
требованиям ГОСТ 8.329-78.
108
14.2.3. При проведении поверки должны примениться сле-
дующие средства поверки (табл. 14.1).
' .	•	.	Т а б л и ц а 14.1
Наименование
средства поверки
Основные технические ха-
рактеристики средства
поверки
Пределы	Погреш-
измерёния	ность
Генератор сигналов низ-
кочастотный декадный
Генератор сигналов вы-
сокочастотный
Генератор сигналов вы-
сокочастотный
Генератор сигналов вы-
сокочастотный
Генератор импульсов
Генератор наносекундных
импульсов
Генератор импульсов
ш ирокодна па зон н ый
Генератор сигналов высо-
кочастотный
Осциллограф
Частотомер электронно-
счетный
Измеритель временных
интервалов
Стандарт частоты рубид-
иевый
Умножитель частоты син-
тизаторный
Синтезатор частоты
Компаратор частоты
Диапазон частот
0,01—2-106 Гц
Диапазон частот
0,01 — 12,5 МГц
Диапазон частот
12,5—400 МГц
Диапазон частот
400—1200 МГц
Диапазон длитель
ности фронта
5 нс — 300 мкс
Частота следова-
ния 10—50-106 Гц
Временной сдвиг
10 нс — 1 с
Выходное напря-
жение 2—100 В
Полоса пропус-
кания 0—250 МГц
0,1 Гц—300 МГц
Диапазон изме'ре
ни я задержки
0—10-10-3 С
5 МГц
Диапазон частот
50—400 МГц
Диапазон частот
0,1 Гц—50 МГц
Сличение, частот
1 и 5 МГц
±ю-6
±1%
± 1 %
±1%
±0,1 тф ±
+ 2 нс
±0,1 F
4- 0,2 Гц
±10%
±10%
Частота
опорного
сигнала
±5-10“7
±0,35-10~9
± 1 • ю-10
Частота
опорного
сигнала
Частота
опорного
сигнала
±1 • ю-4
ГЗ-110
Г4-106
Г4-107
Г4-76А
Г5-67
Г5-72
Г5-56
Г4-118
С1-75
43-54
И2-26	|
41-50
46-2
46-31
47-12
109
14.3.	Условия поверки и подготовка к ней.'
14.3.1.	При проведении поверки должны соблюдаться сле-
дующие условия:
—	температура окружающей среды (293±5) К (20±5 ° С);
—	относительная влажность воздуха (65± 15) %;
—	атмосферное давление (100±4) кПа (750±30) мм рт.’
ст.;
—	напряжение питающей сети (220±4,4) В, частотой (50±
0,5) Гц.
Питающая сеть должна отвечать требованиям ГОСТ 13109-
G7, рядом с рабочим местом не должно быть источников силь-
ных магнитных и электрических полей, вибрации и тряски.
Допускается проводить поверку в реально существующих
условиях, отличающихся от приведенных, если они не выходят
за пределы рабочих условий эксплуатации.
14.3.2.	Перед проведением поверки должны быть выполне-
ны следующие подготовительные работы:
—	произвести внешний осмотр прибора;
—	проверить комплектность прибора (кроме ЗИП) и нали-
чие технической документации;
—	разместить прибор на рабочем месте, обеспечив при
этом удобство работы;
—	соединить проводами клемму защитного заземления пове-
ряемого прибора и применяемых для измерений приборов меж-
ду собой и с земляной шиной помещения;
—	включить прибор в сеть до начала электрических изме-
рений, прогреть в течение 2 часов.
14.4.	Проведение поверки.
14.4.1.	Внешний осмотр. При проведении внешнего осмотра
должно быть установлено соответствие прибора следующим
требованиям:
—	отсутствие механических повреждений, влияющих на ра-
ботоспособность прибора;
—	наличие и прочность крепления органов управления, чет-
кость фиксации их положения, плавность вращения ручек орга-
нов настройки и т. п.;
—	чистота соединительных разъемов;
—	исправность соединительных кабелей, переходов и т. п.;
—	отсутствие дефектов лакокрасочных покрытий и четкость
маркировок.
Приборы, у которых выявлены дефекты, в поверку не допус-
кают и направляют на ремонт.
14.4.2.	Опробование и самоконтроль. Опробование допуска-
ется проводить через 5 мин после включения прибора.
110
14.4.2.1.	Проводится опробование прибора в режиме «Конт-
роль» по методике, приведенной в и. 11.1.2 технического описа-
ния.
14.4.2.2.	Проводится проверка режима суммирования. На
вход А частотомера поочередно подаются сигналы с выходов
генераторов ГЗ-110 и Г4-107. С генератора ГЗ-110 подается ’
сигнал напряжением 0,1 В эффективного значения частотой I,
10, 100 Гп и 1, 10, 100 кГц и проверяется правильность счета
в семи младших декадах частотомера. С генератора Г4-107
подаются синусоидальные напряжения, эффективные значения
которых 0,1 В частотой 15, 100 МГц и напряжение 0,2 В час-
тотой 400 МГц для проверки старших декад частотомера. Ат-
тенюатор входа находится в положении 1:1. Входное сопротив-
ление 50 Ом включается на частотах свыше 100 МГц. Резуль-
таты проверки считаются удовлетворительными, если подсчет
импульсов начинается после нажатия клавиши «СТАРТ» и ос-
танавливается после нажатия клавиши «СТОП», причем наблю-
дается последовательное заполнение декады цифрами от 0 до
9 и образование единицы переноса.
14.4.2.3.	Проводится проверка режима измерения частоты и
периода:
синусоидальных сигналов на частотах 10 Гц, 1 МГц, 500 МГц
для входов «А» и «Б» от генераторов ГЗ-110, Г4-76А;
импульсных сигналов на частотах 1 кГц, 45 МГц при дли
тельности импульсов 5 нс от генератора Г5-72.
Выходные напряжения генераторов устанавливаются при
помощи внутренних приборов и аттенюаторов. Амплитуду и
длительность импульсов контролировать осциллографом С1-75.
При проверке сигнал с выхода генератора подается на вход
прибора «А» или «Б», соединение производится кабелями, вхо-
дящими в комплект генераторов. Производят измерение. Вели-
чина выходного напряжения генератора, эффективное значение
которого устанавливается 0,25 В для синусоидального и 0,5 В
для испульсного сигналов и при помощи клавишей УРОВ А или
i РОВ Б вновь добиваются правильного показания прибора.
Результаты проверки считают удовлетворительными, если
минимальное выходное напряжение генератора, при котором
наблюдается устойчивая работа прибора, не превышает 0,1 В
эффективного значения и 0,2 В эффективного значения (в диа-
пазоне 300—500 МГц) для синусоидального сигнала и 0,3 В и
0,6 В (в диапазоне 300 500 MI ц) для импульсного сигнала,
аттенюатор должен находиться в пфложении 1:1.
^Р?веРка динамического диапазона проводится на частоте
100 кГц путем подачи на вход прибора синусоидального напря-
111
• жения 2 В эффективного значения от генератора Г'4-118 при
положении аттенюатора 1:1. 10 В эффективного значения — при
положении 1:10 и 100 В — при 1:100.
14.4.2.4.	Проверка диапазона измерения однократных интер-
валов времени проводится с помощью измерителя временных
интервалов И2-26, генератора Г5-56 и осциллографа С1-75.
14.4.3.	Схема соединения приборов показана на рис. 14.1.
Проверка измерения временных интервалов 10 нс и 1 мкс.
’-S.-
Опорный
UHny/lbC
И2-26
‘ Задержанный
импульс_____
8,rfS
Рис. 14.1.
ВхоЗ 4
РЧ5-О7-0ОО1
Предварительно выставляется нулевая задержка между
опорным и задержанным импульсами измерителя 112-26. Для
установки пулевой задержки производят подключение выходов
И2-26 к осциллографу С1-75, показанное на рис. 14.1 пункти-
ром.
Амплитуда положительных выходных импульсов устанавли-
вается равной 1,5 В. Измеритель работает в режиме внутрен-
него запуска с периодом повторения 10 мкс.
На экране С1-75 при времени развертки 2 нц/см и усиле-
ний 0,5 В/см по каждому каналу совмещают передние фронты
выходных импульсов измерителя И2-26 с помощью переклю-
чателей «ЗАДЕРЖКА» опорного и задержанного импульсов.
Переключатель «ЗАДЕРЖКА» опорного импульса устанавли-
вается в положение «100 nS».
Регулировкой задержки задержанного импульса добивают-
ся совмещения передних фронтов импульсов. Затем переклю
чателем «ЗАДЕРЖКА» задержанного импульса добавляют
10 нс.
После этого выходные кабели измерители И2-26 переклю-
чаются на входы частотомера согласно рис. 14.1. При этом
входное сопротивление каждого открытого входа устанавливают
«50 Й», режим измерения <ф>, положение клавиш выбора фрон-
та «А», «_ », «Б», «_]», время усреднения «0», «S», уровни
срабатывания 0,5 В. Производят измерение.
112
Результаты испытаний считаются удовлетворительными, если
показания прибора в пределах (10±6) нс.
Для измерения интервалов времени 1 мкс к предыдущим
показаниям переключателя «ЗАДЕРЖКА» добавляем задержку
задержанного импульса 990 нс.
Результаты испытаний считаются удовлетворительными, ес-
ли показания прибора в пределах (1 ±0,004) мкс.
Измерение интервала 1 с производится с помощью генера-
тора Г5-56. На выходах первого и второго каналов генератора
Г5-56 устанавливаются импульсы положительной полярности с
периодом повторения 1,1 с, амплитудой 2 В, длительностью 1
мкс. Временный сдвиг первого канала устанавливается равным
10 нс, а второго — 1 с, при этом ручки плавной регулировки
временного сдвига первого и второго каналов в крайнем левом
положении, а периода — в крайнем правом положении.
Уровни срабатывания устанавливаются равными 1 В для
каждого канала. Выход первого канала генератора Г5-56 пода-
ется на вход А, а второго — на вход Б частотомера.
Результаты испытаний считаются удовлетворительными, ес-
ли измеренное значение интервала в пределах (1±0Л) с.
14.4.2.5.	Проверка диапазона измерения прибором повто-
ряющихся интервалов времени производится для временных
интервалов 5 нс и 1 мкс по методике 14.4.2 и ТО при времени
усреднения 1 с.
Временной интервал 5 нс и 1 мкс устанавливается после
предварительной установки нулевой задержки добавлением к
показаниям переключателя «ЗАДЕРЖКА» задержанного им-
пульса 5 нс и 1 мкс соответственно.
Результаты проверки считаются удовлетворительными, если
показания прибора в пределах (5±2,4) нс и (1 ±0,0024) мкс со-
ответственно.
Приборы, не удовлетворяющие требованиям п. 14.4.2, бра-
куются и направляются на ремонт.
14.5.	Определение метрологических параметров.
14.5.1.	Определение основной относительной погрешности
измерения частоты и периода.
Проверка основной относительной погрешности измерения
частоты и периода подразделяется на:
—	определение основной относительной погрешности часто-
ты (относительное изменение) внутреннего опорного генерато-
ра (до);
—	определение погрешности счетчика (±4 ед. счета);
—	определение погрешности запуска (дз).
8 5587
113
Определение относительной погрешности по частоте до про-
водится измерением его частоты с помощью аппаратуры, соб-
ранной по структурной схеме, приведенной на рис. 14.2, после
времени самопрогрева не менее 2 часов.
Сигнал опорного генератора подается с разъема СТАН-
ДАРТНЫЕ ЧАСТОТЫ при положении переключателя СТАН-
ДАРТНЫЕ ЧАСТОТЫ в точке 5 МГц на разъем ВХОД 1 ком-
паратора 47-12.
Структурная схема измерения частоты опорного генератора
Рис. 14.2.
Со стандарта частоты 41-50 сигнал частотой 5 МГц подает-
ся на разъем ВХОД П 5 МГц компаратора 47-12 и на часто-
томер 43-54, использующий этот сигнал вместо собственного
опорного генератора. Сигнал fK с компаратора частотой 1 МГц
поступает на частотомер 43-54, работающий в режиме изме-
рения частоты при времени счета 1 с.
Для повышения достоверности результата измерения запи-
сывается не менее 10 последовательных показаний частотоме-
ра и находится их среднее арифметическое:
и
где fKi — значение частоты выходного сигнала компаратора
единичного измерения, Гц;
п — число проведенных единичных измерений.
Относительное измерение частоты определяется как раз-
ность между максимальным и минималыньм значением часто-
ты кварцевого генератора
бо= kc.Pi~f«£P2_	/АЧ
° M-fH ’
где fKcP2 — значение частоты компаратора 47-12, соответст-
вующее минимальному значению частоты опорно-
го генетарора, Гц;
114
fKcpi — значение частоты компаратора 47-12, соответст-
вующее максимальному значению частоты опор-
ного генератора, Гц;
М — коэффициент умножения компаратора;
fH — номинальное значение частоты опорного генера-
тора, Гц (fH—5-106 Гц).
Относительная погрешность по частоте (относительное
изменение частоты) опорного генератора за межповерочный ин-
тервал (12 месяцев) должна быть в пределах ±Г5-10~7. Вре-
мя 12 месяцев отсчитывается с момента предыдущей поверки,
когда действительное значение частоты опорного генератора
было установлено с погрешностью в пределах ±1-10~8. Про-
верка относительного изменения частоты производится следую-
щим образом: прибор включается и после двухчасового про-
грева производится измерение частоты через каждые 5 минут
в течение одного часа. Относительное изменение частоты оп-
ределяется как разность между максимальным и минимальным
значениями частоты за время проверки.
После определения относительного изменения частоты необ-
ходимо установить частоту опорного генератора с погрешно-
стью в пределах ±1-10~8. Установка номинала частоты про-
изводится с помощью корректора частоты, который затем плом-
бируется мастичными пломбами.
Определение погрешности счетчика проводится на частоте
400 МГц путем измерения частоты 400 МГц, при этом поверяе-
мый частотомер должен работать от внешнего источника опор-
ной частоты, когерентной о измеряемой. Схема структурная
проверки приведена на рис. 14.3.
Структурная схема проверки погрешности счетчика
Рис. 14.3.
Частота на выходе синтезатора 46-31 устанавливается рав-
ной 49,99999999 МГц. Коэффициент умножения умножителя
46-2 устанавливается равным 8. Проверяемый прибор устанавли-
вается в режим измерения частоты по входу А, время усред-
нения 0,1 с, уровень 0,00 В.
8*
115
Результаты проверки считаются удовлетворительными, если
показания прибора не отличаются от номинального значения
измеряемой частоты более, чем на ±4 единицы счета.
Определение погрешности запуска проводится путем измере-
ния частот 0,1, 10 Гц, подаваемых на вход А или Б поверяемо-
го частотомера от генератора ГЗ-110. Выходное напряжение ге-
нератора устанавливается равным 0,1 В эффективного значе-
ния на выходе генератора ВЫХОД 11. Поверяемый прибор пе-
реводится в режим измерения периода по соответствующему
входу, при временах усреднения 10 с на частоте 0,1 Гц и 0,1 с
на частоте 10 Гц.
Результаты проверки считаются удовлетворительными, если
значение предела относительной погрешности измерения перио-
да для частоты 0,1, 10 Гцне выходят за пределы ±3-10~3.
Приборы, у которых основная относительная погрешность
измерения частоты и периода превышает пределы, указанные
в п. 14.5.1 ТО, бракуют и направляют на ремонт.
14.5.2.	Проверка относительной погрешности измерения вре-
менных интервалов подразделяется на:
—	определение основной относительной погрешности часто-
ты относительного изменения) внутреннего опорного генерато-
ра £0;
С Ттякт
—	определение погрешности счетчика бс =-;
Тизм
—	определение погрешности запуска б3;
—	определение погрешности, обусловленной разностью вре-
менных задержек между каналами «А» и «Б» бк= -А~Б ;
Тизм
— определение погрешности, обусловленной крутизной фронта
(спада) бф.
Определение погрешностей So и 63 производится по методи-
ке п. 14.5.1 ТО.
Определение погрешности 6К, обусловленной разностью вре-
менных задержек менаду каналами «А» и «Б» производится по
методике п. 14.4.2.4 ТО при измерении интервала 5 нс и време-
ни усреднения 1 с.
Результаты испытаний считаются удовлетворительными, ес-
ли показания прибора в пределах (5±2,4) нс.
Определение погрешности 6С производится по методике
п. 14.4.2.4 ТО при времени усреднения Ос.
Результаты испытаний считаются удовлетворительными, ес-
ли показания прибора в пределах (10±6) нс.
116
Определение погрешности бф, обусловленной крутизной
фронта производится с помощью генераторов Г5-56, Г5-67 и
осциллографа С1-75.
Схема соединения приборов показана на рис. 14.4.
Проверка погрешности 6ф,обусловленной крутизной фронта
Рис. 14.4.
Генератор Г5-56 работает в режиме внутреннего запуска с
периодом повторения 10 мкс. Длительность положительных им-
пульсов первого и второго каналов устанавливается равной 1
мкс с амплитудой 2,5 В. Временной сдвиг первого канала ус-
танавливают 1 мкс, а второго — 5 мкс. Генератор Г5-67 рабо-
тает в режиме «ВНЕШ. /[] ~».
Длительность положительного импульса устанавливается
3 мкс с амплитудой 2,5 В при нулевой базовой линии, которая
выставляется с помощью осциллографа С1-75. Временной сдвиг
генератора Г5-67 устанавливается в положение 10 nS. Ручки
«ФРОНТ» и «СРЕЗ» устанавливаются в крайнее левое поло-
жение.
Переключатели «	» в положение «	», а«ДЛИТЕЛЬ’
НОСТЬ—КРУТИЗНА» — в положение «КРУТИЗНА».
Переключатель длительности фронта в положение 1 мкс.
Набор программы измерения частотомера соответствует
п. 14.4.2.и ТО .при времени усреднения 1 с. Уровни срабаты-
вания устанавливаются 1 В по обоим входам. Производят из-
мерение. Затем уровень входа А частотомера устанавливается
равным 1,5 В. Производят измерение.
Результаты испытаний считаются удовлетворительными, ес-
ли разность между показаниями в пределах (200±30) нс/
14.6.	Оформление результатов поверки.
14.6.1.	На приборы, удовлетворяющие требованиям
I ОСТ 8.329-78, выдают свидетельство установленной формы
сроком на один год. На подстроечном элементе внутреннего
/опорного генератора должно стоять поверительное клеймо.
14.6.2.	Ведомственную поверку проводят по тем же прави-
лам, что и государственную, однако в этом случае допускается
межповерочный интервал менее 1 года.
Результаты ведомственной поверки прибора допускается
•оформлять в соответствующих разделах их эксплуатационной
документации. Эти результаты должны быть заверены подпи-
сью поверителя с оттиском поверительного клейма.
14.6.3.	При отрицательных результатах поверки, приведен-
ной в органах государственной метрологической службы, сви-
детельство о поверке аннулируют, клейма предыдущей поверки
гасят и выдают справку о непригодности. При отрицательных
результатах ведомственной поверки в формуляре прибора де-
лают запись, запрещающую выпуск в обращение и примене-
ние поверяемого прибора.
15.	ПРАВИЛА ХРАНЕНИЯ
15.1.	Прибор является сложным радиоэлектронным устрой-
ством и требует аккуратного обращения и ухода в процессе
эксплуатации, транспортирования и хранения на складе. При-
бор, прибывший на склад предприятия и предназначенный для
эксплуатации ранее или через 6 месяцев со дня поступления, от
транспортной упаковки может не освобождаться и храниться
в упакованном виде.
15.2.	При постановке на длительное хранение (продолжи-
тельностью более 6 месяпев) прибор вкладывается в чехол из
полиэтиленовой пленки и герметично зашивается методом свар-
ки или оплавления пленки. Влагопоглощающие патроны (сили-
кагель) размещаются внутри полиэтиленового чехла не ранее
*чем за час до упаковки прибора.
15.3.	Прибор предназначен для кратковременного (гарантий-
ного) хранения сроком до 12 месяцев для приборов с приемкой
представителя заказчика и до 6 месяцев — для приборов с
приемкой ОТК.	'	\
15.4.	Срок длительного хранения прибора 10 лет. В течение
срока хранения прибор необходимо включать в сеть не реже
1 раза в год на 1 час в связи с применением конденсаторов ти-
па К50-20.	‘	;
15.5.	Консервация.
15.5.1.	Все работы по консервации и расконсервации долж-
ны производиться специально проинструктированным персона-
118
лом, при строгом соблюдении мер противопожарной безопасно-
сти и охраны труда, указанных в инструкции по эксплуатации Т-г,
специальных инструкциях.
Помещение должно быть светлым, сухим, чистым, отапли-
ваемым и оборудовано в соответствии с правилами пожарной
безопасности, а также снабжено вентиляцией для отсоса паров,
растворителей и других летучих веществ. Хранение кислот,,
щелочей, аккумуляторов и всякого рода устройств, способных,
выделять вещества, вызывающие коррозию, как в самом по-
мещении, так и вблизи него, запрещается. Темперутура воздуха
в помещении должна быть в пределах от + 18 °C до +25 °C
при относительной влажности до 75%. Все материалы, приме-
няемые при консервации, должны соответствовать требованиям
государственного стандарта или технических условий на них,
образцы от каждой партии должны быть подвергнуты анализу
химической лабораторией (влажность и кислотность проверя-
ются в обязательном порядке).
Перед консервацией должна быть проверена работоспособ-
ность прибора в нормальных условиях согласно разделу 10.3
настоящего описания.
После этого изделие подвергается внешнему осмотру. Прит
обнаружении следов коррозии произведите их удаление соглас-
но указаниям настоящего раздела.
Консервации подлежат.
— все металлические детали лицевых панелей, не имею-
щие лакокрасочных покрытий, которых в процессе работы ка-
сается оператор (ручки блоков, тумблеры и т. п.);
— отдельно механические детали соединительных кабелей.
Поверхности деталей, подлежащих консервации, обезжирьте
чистой салфеткой, слегка смоченной бензином Б-70 (хромиро-
ванные и никелированные детали дополнительно обезжирьте-
ацетоном или растворителем РДВ), затем протрите насухо»
чистой и сухой салфеткой, обдуйте сухим сжатым воздухом,.
Нанесите консервационную смазку ЦИАТИМ-201 ГОСТ 6267-
74. Механические детали соединительных кабелей оберните*
пергаментом растительным А ГОСТ 1341-74.
Расконсервации подлежат изделия, подвергнутые консерва-
ции. Удаление смазки произведите тампоном или салфеткой.,
смоченной бензином Б-70 (салфетку следует отжать). После?
этого протрите насухо чистой и сухой салфеткой и обдуйте су-
хим сжатым воздухом. При обнаружении на изделии следов кор-
розии их необходимо удалить путем зачистки пораженных кор-
розией участков шкуркой шлифовальной МС.230Х310.К36.М40Б
ГОСТ 10054-82 с последующей полировкой пастой ГОИ.
ПЭ
Все работы по консервации и расконсервации должны про-
изводиться так, чтобы растворитель и смазка не попали на ре-
зиновые, пластмассовые детали, поверхности с лакокрасочным
покрытием и контактирующие поверхности.
Для предотвращения попадания растворителя и смазки на
указанные поверхности последние необходимо защитить с пд-
мощью марлевого тампона или салфетки.
15.5.2.	Если предполагается, что прибор, уже находившийся
в эксплуатации, длительное время не будет использоваться, ре-
комендуется произвести консервацию прибора. При консервации
необходимо выполнение следующих операций:
—	прибор и прилагаемое к нему имущество очищаются от
грязи и пыли;
—	если прибор до этого подвергался воздействию влаги, он
просушивается в лабораторных условиях в течение 2 суток;
•	— вилки, розетки и разъемы кабелей и шнуров питания об-
ворачиваются бумагой и обвязываются нитками;
—	произвести упаковку прибора в соответствии с разделом
16 настоящей инструкции;
—	упаковочный прибор следует хранить в тех же условиях,
что и прибор, прибывший на длительное хранение.
16.	ТРАНСПОРТИРОВАНИЕ
16.1.	Упаковка и маркирование упаковки.
16.1.1.	При первичном вскрытии упаковки прибора должны
быть приняты меры к сохранению тарного ящика, упаковочного
материала и деталей для повторного использования.
16.1.2.	При повторной упаковке прибора для дальнего тран-
спортирования необходимо:
—	упаковку прибора производить после полного выравни-
вания температуры прибора с температурой помещения, в ко-
тором производится упаковка;
—	вложить прибор в полиэтиленовый чехол и разместить в
укладочном ящике;
—	эксплуатационную документацию вложить в полиэтиле-
новый чехол, обернуть влагозащитной упаковочной бумагой и
разместить в укладочном ящике;
—	закрыть и опломбировать (при необходимости) укладоч-
ный ящик;
—	укладочный ящик завернуть в оберточную влагозащитную
бумагу и перевязать увязочным шпагатом;
—	- уложить в пенал и закрепить запасное имущество и при-
Л20
падлежности (ЗИП), закрыть и опломбировать (при необхо-
димости) пенал;
—	укладочный ящик и пенал с ЗИП разместить в упаковоч-
ном (тарном) ящике, выстланном в два слоя влагозащитной
бумагой и допускающем укладку амортизирующих материалов
на толщину не менее 80 мм;	.
Для амортизации пространства между стенками, дном и
крышкой упаковочного ящика и наружными поверхностями ук-
ладочного ящика заполнить до уплотнения упаковочным амор-
тизирующим материалом (гофрированный картон, бумажная
парафинированная стружка, древесная стружка и другие, раз-
решенные для этой цели, материалы);
п	од крышку упаковочного ящика уложить в полиэтилено-
вом пакете упаковочный лист или ведомость упаковки (при
необходимости);
—	крышку упаковочного ящика забить гвоздями с шагом
50—60 мм;
д	ля дополнительного крепления ящик по торцам обтянуть
стальной проволокой, которую закрутить вокруг головок гвоз-
дей, а свободные концы свить и оставить для пломбы;
выполнить на ящике соответствующую надпись для рас-
познавания приборов на складах.
16.2.	Условия транспортирования.
16.2.1.	Транспортирование прибора потребителю может осу-
ществляться всеми видами транспорта. Транспортирование при-
бора в упаковочном (тарном) ящике, предварительно упако-
ванного в укладочный ящик, может производиться в условиях
температуры окружающего воздуха от 223 К до 348 К (от ми-
нус 50° С до +65 °C).
В процессе транспортирования должна быть предусмотрена
защита от прямого попадания атмосферных осадков и пыли.
В процессе транспортирования — не кантовать.
При эксплуатации прибор может транспортироваться с объ-
екта на объект в укладочном ящике транспортным средством
колесного типа по грунтовым дорогам на расстояние не более
1000 км со скоростью до 40 км в час с выполнением условий
по защите от атмосферных осадков и пыли.
121

9
МЕТОДИКА ПОДБОРА ПАР ТРАНЗИСТОРОВ 2Т372Б
И 2Т3101А-2 ДЛЯ МОДУЛЕЙ ВХОДНОГО УСИЛИТЕЛЯ
При необходимости замены транзисторов в модулях усили-
теля их следует попарно подбирать по равенству напряжений
на переходе эмиттер-база транзисторов.
Разность напряжений на переходах каждой пары транзи-
сторов, образующих балансный каскад любого из модулей вход-
ного усилителя, не должна превышать 0,02 вольта, а для фоп-
мирователя гб5.035.059 — не более 5 мВ.	к
Подбор транзисторных пар можно осуществлять по схеме
приведенной на рис. 1.	’
Примечание. Транзисторные пары подбираются в следующем порядке-
1)	для узла гбб.035.059 — VT4, VT5; VT3 VT6-	“«рядке.
VT2; VT7; VT1’, VT8;
2)	для узла r65.035.058 — VT1, VT4- VT2 VT3-
3)	для узла гб5ь415.004 — VT1 VT2
510
Ом
Рис. 1. Схема подбора транзисторных пар.
Ом
51 On
*98
4 51 Ом
к
123










КАРТЫ РЕЖИМОВ В КОНТРОЛЬНЫХ ТОЧКАХ

логра
Измерения произведены вольтметром В7-27А/1 и осипл*
фом С1-79 относительно корпуса прибора.
2.	Напряжения измерены в режиме «Контроль», для этого
необходимо:
—	нажать клавишу СБРОС;
—	нажать клавишу ЦИКЛ.
При -том на цифровом табло прибора получим результат
(200.000000±0,000008) нс.
3.	Измерение величины напряжения могут отличаться от
указанных на ±20% ±0,3 В.
4.	По два значения напряжения в таблицах приведены для
элементов с двумя устойчивыми состояниями (триггеров, логи-
ческих элементов и т. д.).
5.	Контрольные разъемы плат обозначены XS1, согласно
электрических принципиальных схем.
Напряжение, В
Наименова- ние узлов	XS1 : 1А	XS1 : 1Б	XS1 : 2А	XS1 : 2Б	XS1 : ЗА	XS1 : ЗБ	XS1 :	• 4А	• • СС ГП	XS1 : 5А	XS1 : 5Б
гб5.070.002	5,03	0	3,6 0		3,8 0	»- —			- 1	  "»
r65.088.000 •	5,03	0	——	—«	— - —		 1	 -	——	•МММ*	3,9
r65.104.016	5,03	0	—		——					.	-		— —	Bi"
гб5.104.017	5,03	0	—	— —	——	——		- -	► -
гб5.105.266	5,03	0		3,9		3,8 0	•— -	3.95	 *	3,8- 0
гб5.105.267 •	5,03	0	  	4,0 0		3,8 0	— 	4.0 0	• • •	  -
r65.105.269	5,04	0		4,0 0	——	3.8 0		4,0 0		4,0 С
гб5.105.290	5,04	0	 —	•	—	———	» —	——•	—	—- 	3.8 0
гб5.105.330	5,04	0 •	 »	3,8 0	--  -	4,0 0	——	4,0 0	—	4,0. 0
гб5.105.331	5,04	0	— -  —	0.09		0,07	- —	0,08	———	0,04
гб5.106.049	5,05	0	   —	0,07		0,06		0,06		3,8 0
гбэ. 106.067	5,03	0		—	5,0 0	 		4,0	5,0 0,2	4,0 0	5,0 0,2
гб5.106.068	5,04	0	3,8	3,8 0	-- - -	3,8 0	———	4,0 0	*  	4,0 0
гб5.106.069	5,03 •	0	0	5.0 0	5.0	5,0 0	3,6 0	5,0 0	3.6 0	4,0 0
гб5.106.070	5,04	0	— —	3,8	—  —	0,07	—	3,8	3,9	0,05
гб5.109.016	5,02	0	•	--			 '	-   		 ——
гб5.172.034	5,03	0	0,06	3,8	——	•	——	—	———	—ЙЙЙ
Карты режимов в контрольных точках
Напряжение, В
Наименова- ние узлов	• • >* 00	XS1 : 6Б	XS1 : 7А	• • оо<	XS1 :	! 8А	1 ► 1  	*	XS1 :	: 8Б	< 	—	 >	XS1 : 9А	• •	XS1 : 10А	XS1 : 10Б
r65.070.002			  	 	——	- —	—  	———	4,0 0	t
r65.088.000	— - —	3,9	——	4,0 0	 	3,9	—	0,07	—  -	0,09
r65.104.016	——	  »	 ' ••	3,8	— —	—  —	— — —	—-	- ..
гб5.104.017	 					———-»	' ~~	3,8	ЙЙМММ	3,9
гб5.105.266		0,04	   	0,105	'  	4,0 0	———	4,0 0		0,09
гб5.105.267	-  «	 —	•——	  ' 	 •	——	——	3,8 0	4.0 0	4,0 0
r65.105.269	—	4,0 0		4,0 0		4,0 0	 —	4,0 0	4,0 0	4,0 0
гб5.105.290	   -	3.8 0	———	4,0 0	1	4,0 0		4,0 0	«——	3,8 0
r55.105.330 •	-- —	4,0 0		4,0 0	 	3,8 0		МММ*	3,8 0	0,11
гб5.105.331 <	—	—	0	« 	3,8 0		4,0 0	  -	4,0 0	' 1 	4,0 0
гб5.106.049	" —	4,0 0	ммйввв	3,8 0		3,8 0	мацв»	3,8 0	— ——	3,8 0
гб5.106.067	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0 0,2	5,0	5,0
	0,2	0,2	0,2	0,2	0,2	0,2	0,2		0,2	0,2
гб5.106.068	   "	3,8 0		4,0 0	 	3,8 0	—  —	3,8 0	4,0 0	3,8 0
гб5.106.069	5,0	4,0	5,0	4,0	5,2	4,0	5,0	4,0	5,2	4,0
	0	0	0	0	0,2	0	0	0	0,4	0
гб5.106.070	0,08	3,8	0,08		3,8	0,07	0,08	0,06	0,08	 3,7
гб5.109.016	“	 1 —	 		—	ммм*м	Ш 1  в		. -  —	0,16
гб5.172.034				— М  W		1 •	«В»*	———
126
Наименова-
ние узлов
r65.070.002
гб5.088.000
r65.104.016
r65.104.017
гб5.105.266
тб5.105.267
гб5.105.269
тб5.105.290
t65.105.330
гб5.105.331
тб5.106.049
гб5.106.067
i-65.106.068
гб5.106.069
г65.106.070
r65.109.016
гб5.172.034
к
—
			Напряжение,			в
XS1 : НА	XS1 : 11Б	XS1 : 12А	XS1 : 12Б	XS1 : 13А	XS1 : 13Б	XS1 : 14А	XS1 : 14Б	XS1 : 15А	XS1 : 15Б	• • С/) CD X
3,9 0	.		 		—  —	 —	  —	4,0 0	4,0 0	3,8 0 •
 - —-			0,07	1 1	0,07	<> ><	0,1	 — •	——	0,07
 1 *•*'	—					•• •		——	- -	5,0е	• 3,8
	3,8	———	 II  —	———	3,8	— ——	3,9	 — —	3,8	3,8
9	3,7	II 1  	———	- • w-	3,8 0	0,06	3,8 0		3,8 0	3,8 0
4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	•	4,0 0	3,8 0
4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	4,0 0	3,8 0		4,0 0	4,0 0
—	4,0 0		3,8 0	———.	4,0 0		4,0 0	—	3,8 0	3,8 0
3,8 0	3,8	0,06	0,04	4,0 0	3,8 0	3,8 0	3,8 0		—	3,8 0	3,8 0
  —	4,0 0	——	4,0 0	—		0,05	3,9	——	4,0 0	4,0 0
		3,8 0	0,06	3,8 0	3,9	0,06	0,07	0,06	——		0,06
5.0 0,2	5,0 0,2	5,0 0,2	5,0 0.2	5,0 0,2	5,0 0,2	5,0 0,2	5,0 0,2	—	5,0 0,2	5,0 0,2
4,0 0	3,8 0	4,0 0	3,8 0	4,0 0	3,8 0	4,0 0	3,8 0	———	3,8 0	3,8 0
5,0 0,4	4,0 0	4,8 0	4,0 0	5,0 0	4,0 0	5,0 0	———	——	3,8 0	4,0 0
0,07	0,06	3,8	0,07	0,08	0,09	3,9	3,8	 —— -	3,8	3,8
•   	0,08	— —	0,1	0	3,0		—-•	0,08		0,09	3,8
4,0 0	——	,	—	 1		  -	•	4,0 0		3,8	 —
-•л
127
Электрическая схеме
НАМОТОЧНЫЕ ДАННЫЕ
Группа эксплуатации
по воздействию
Данные


r65.702.Q17	I	гб5.702.016	I гб5.702.015	Обозначение
Номер обмотки
Номер вывода
Напряжение при поминальной
нагрузке, В
100 т
1ок при минимальной нагруз-
ке, А
Напряжение холостого хода, В
Ток холостого хода, А
Номер обмотки
Номер вывода
Напряжение при номинальной
56, нагрузке, В
100 т
1ок при минимальной нагруз-
ке, А
Напряжение холостого хода, В
Ток холостого хода, А
50,
400
Номер обмотки
Номер вывода
Напряжение при номинальной
нагрузке, В
Ток при минимальной нагруз-
ке, А
Напряжение холостого хода, В
Ток холостого хода, А
128





ТРАНСФОРМАТОРОВ

Приложение 3
трансформаторов
III
IV
8—10
115
0,2
115
0,02
115
0,85
115
115
0,8
115
0,1
220
0,15
220
0,015
I, II
220
0,4
0,07
I, П
220
0,38
220
0,07
15,3
0,1
III
21
0,7
23,0
6,2
0,06
IV
VI
4,8
8,5
9,3
III
4,8
9,3
10-11
12—13
13—14
8-9
2,8
0,41
0,16
46,6
IV
0,3
25,9
2,5
0,3
10—11
17
0,25
19,4
0,52
12,9
12—13
0,25
19,4
14—15
0,2
9,3

129

Приложение 4
РЧЗ~О7-О1М<
часто гоне?
YPOBE HbV
ПРОГРАММА!
УСРЕАНЕНИ£
ПРОГРАММА/
5А0А А
btOA Б
УС РЕ АНЕ ПНЕ
ЮМ£(»£НМ£ -
ОТ АО
H3M9MENN9
ОГ ЛО
Общий вид прибора
/&5Z7ZZ34
t$S.0M. 002
?&s опсм
765ШОО0
X>5.Otk0ff(
»
гбб <05 2£7	г3£_ fcc_ ()6S
гбзсз&оы
Ft НЕра тор
166(05067
гбб. (O52SO
1б5.0&.Ш
&5.ЮЫИ7
D
гЪ5.озб.(?5О
265.100.D07
гъ5.МиМ
гбЗ <?!а&
t6&lff^.O7O / z£5.JJ£M_J
163100. ff OS
^BL^L
165105335
165105330
^5 106J7M.
966.(95200
166.105^1
?б&оз5.сзе-01
ЮСОВ
IB™

ЛГЮспв
Ю5105.266
Вид сверху (крышка не
показана).
Схема расположения
элементов на блоке питания гб5.087.080
Приложение 5
смещено
РАДИАТСГ
CMEI
. HL5 -Т6
НОЙ СТОРОНЫ РАДИАТОРА,

Приложение 6
СОКРАЩЕНИЯ, ПРИНЯТЫЕ В ТЕКСТЕ
ТЕХНИЧЕСКОГО ОПИСАНИЯ
ПЗУ
ВБ
БУ
БГК
ПЗУ ВБ
ПЗУ БУ
ФТИ ВБ
ФА ПЗУ ВБ
ОЗУ ВБ
АЛУ ВБ
ФТИ БУ
ФА ПЗУ БУ
РЗУ БУ
РЗУ АР
КОП
—	постоянное запоминающее устройство;
—	вычислительный блок;
—	блок управления;
—	блок генератора кварцевого;
—	устройство постоянное запоминающее вычис-
лительного блока;
—	устройство постоянное запоминающие блока
управления;
—	формирователь тактовых импульсов и управ-
ляющих сигналов вычислительного блока;
—	формирователь адреса ПЗУ вычислительно-
го блока;
—	устройство оперативное запоминающее вы-
числительного блока;
—	устройство арифметико-логическое вычисли-
тельного блока;
—	формирователь тактовых импульсов и управ-
ляющих сигналов блока управления;
—	формирователь адреса ПЗУ блока управле-
ния;
—	устройство регистровое запоминающее блока
управления;
—	устройство регистровое запоминающее авто-
мата режимов;
—	канал общего пользования.
134
I
Приложение 7
МЕТОДИКА ПОДБОРА МИКРОСХЕМ 193ИЕ1
ДЛЯ УСТАНОВКИ ВО ВХОДНЫХ КАНАЛАХ ИЗДЕЛИЯ
РЧЗ-07-0001
Частотный диапазон входного устройства прибора РЧЗ-07-
0001 ограничивается сверху быстродействием делителей часто-
ты 193ИЕ1, устанавливаемых на позиции D16, D17 (см.
гб5.035.050 ЭЗ). Для установки микросхем на указанных по-
зициях, а также при замене этих микросхем целесообразно
подбирать наиболее быстродействующие делители частоты для
оптимизации частотных возможностей прибора в целом.
Для подбора используется исправная плата гб5.035.050 с
установленными на поз. D16 и D17 контактными устройствами
для микросхем, обеспечивающими минимальную длину монтаж-
ных соединений на входах и выходах делителей частоты.
На контактные устройства попарно устанавливаются мик-
росхемы, подлежащие подбору, а на ВЧ — разъем входного
устройства подается от генератора синусоидальный сигнал час-
тотой 500 МГц и амплитудой 60 мВ эфф. Затем частота вход-
ного сигнала плавно повышается до появления сбоев в пока-
заниях частотомера, что свидетельствует о /неустойчивом де-
лении на «2» частоты входного сигнала проверяемым делите-
лем. Значение частоты, считанное с лимба генератора, явля-
ется основным критерием при подборе микросхем. Для уста-
новки на поз. D16 и D17 платы гб5.035.050 рекомендуется от-
бирать микросхемы с граничной частотой деления не менее
600 МГц. Остальные микросхемы, полученные в результате от-
бора, можно устанавливать на любую из позиций D18...D21
Н И 1I Г Ы. При подборе микросхем для установки на
вновь изготовленной плате делители следует оценивать по бы-
стродействию попарно, а подобранные пары маркировать и пе-
редавать для монтажа на поз. D16 и D17 комплектно.
135-
ПЕРЕЧЕНЬ НАИМЕНОВАНИЙ ЭЛЕМЕНТОВ И ОБОЗНАЧЕНИЙ
ДОКУМЕНТОВ, НА ОСНОВАНИИ КОТОРЫХ ПРИМЕНЕНЫ
ДАННЫЕ ЭЛЕМЕНТЫ
Наименование элемента
Обозначение документа
(ТУ, ОСТ и ‘ др.)
Переход СР-50-95ФВ
Лампа СМН-6,3-20-2
Вставка плавкая ВП1-1
Паста ГОИ
Лак УР-231
Конденсатор К50-20
ВРО.364.013ТУ
ТУ 16-535.446-76
ОЮ0.480.003ТУ
ТУ6-10-988-70
РТУ6-10-863-76
ОЖ0.464.120ТУ
По требованию к электробезопасности прибор удовлетворяет нормам
ОСТ4.273.003—77. «Приборы электронные измерительные. Требования элект-
робезопасности. Методы испытаний», класса защиты 01..
Зак. 5587.

РЧЗ-О7-ООО1
1
»
\-
I
1987
