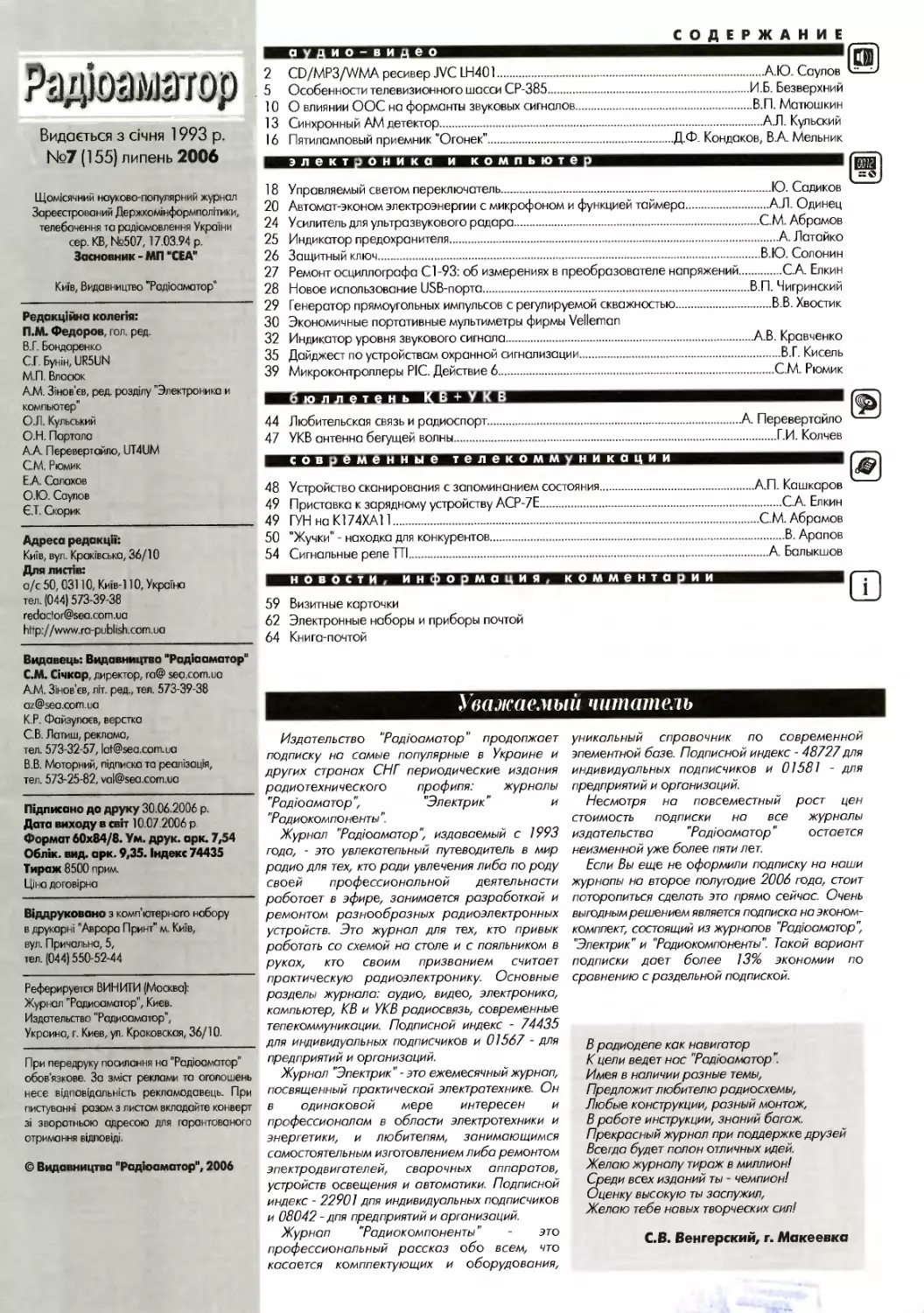

СОДЕРЖАНИЕ
Видаеться з бчня 1993 р.
№7 (155) липень 2006
WTTT1H I
2 CD/MP3/WMA ресивер JVC LH401.............................А.Ю. Саулов
5 Особенности телевизионного шасси СР-385................И.Б. Безверхний
10 О влиянии ООС на форманты звуковых сигналов...........В.П. Матюшкин
13 Синхронный AM детектор.................................А.Л. Кульский
16 Пятиламповый приемник "Огонек"...............Д.Ф Кондаков, В.А. Мельник
электроника и компьюте
Щомюячний науково-популярний журнал
Зареестрований Держкоьчнформполггики,
телебачення та радюмовлення Украни
сер. КВ. №507,17.03.94 р
Засновиик - МП "ИА"
Ки1в, Видовництво "Радюаматор"
Редакщйна колепя:
П.М. Федоров, гол. ред.
В.Г. Бондаренко
С.Г. Бун1н, UR5UN
М.П. Власюк
А.М. 3|нов'ев, ред. роздту "Электроника и
компьютер"
О.Л. Кульський
О.Н. Портала
А.А. Перевертаило UT4UM
С.М. Рюмик
Е.А. Салахов
О.Ю. Саулов
6.Т. Скорик
18 Управляемый светом переключатель........................................Ю. Садиков
20 Автомат-эконом электроэнергии с микрофоном и функцией таймера...........АЛ. Одинец
24 Усилитель для ультразвукового радара ................................С.М. Абрамов
25 Индикатор предохранителя................................................А. Латайко
26 Защитный ключ........................................................В.Ю. Солонин
27 Ремонт осциллографа С1-93: об измерениях в преобразователе напряжений....С.А. Елкин
28 Новое использование USB-порта......................................В.П. Чигринский
29 Генератор прямоугольных импульсов с регулируемой скважностью..........В.В. Хвостик
30 Экономичные портативные мультиметры фирмы Velleman
32 Индикатор уровня звукового сигнала...................................А.В. Кравченко
35 Дайджест по устройствам охранной сигнализации...........................В.Г. Кисель
39 Микроконтроллеры PIC. Действие 6........................................С.М. Рюмик
44 Любительская связь и радиоспорт....................................А. Перевертайло '----J
47 УКВ антенна бегущей волны...............................................Г.И. Колчев
иные телекоммуникации
Адреса редакцй:
КиТв, вул. Краювська, 36/10
Для лисив:
а/с 50,03110, Ки1в-110, УкраГна
тел. (044) 573-39-38
redactor@sea.com.ua
http://www.ra-publish.com.ua
Видавець: Видавництво "Рад1ааматор"
С.М. Слчкар директор, га@ sea.com.ua
А.М. 31нов'ев, лгг. ред., тел. 573-39-38
az@sea.com.ua
К.Р. Файзулаев, верстка
С.В. Латиш, реклама,
тел. 573-32-57, lat@sea.com.ua
В.В. Моторний, пщписка та реал!зац1я,
тел. 573-25-82, val@sea.com.ua
48 Устройство сканирования с запоминанием состояния......................А.П. Кашкаров
49 Приставка к зарядному устройству АСР-7Е....................................С.А. Елкин
49 ГУН на К174ХА11........................................................С.М. Абрамов
50 "Жучки" - находка для конкурентов..........................................В. Арапов
54 Сигнальные реле TTI......................................................А. Балыкшов
новости, информация, комментарии
59 Визитные карточки
62 Электронные наборы и приборы почтой
64 Книга-почтой
Уважаемый читатель
Пщписано до друку 30.06.2006 р.
Дата виходу в свп 10.07.2006 р
Формат 60x84/8. Ум. друк. арк. 7,54
Обл1к. вид. арк. 9,35.1ндекс 74435
Тираж 8500 прим
Ц|на догов!рна
В!ддруковано з комп'ютерного набору
в друкарн "Аврора Принт" м. КиТв,
вул. Причальна, 5,
тел. (044) 550 52-44
Реферируется ВИНИТИ (Москва):
Журнал "Радиоаматор”, Киев.
Издательство "Радиоаматор",
Укроина, г. Киев, ул. Краковская, 36/10.
При передруку посилання на "Радюаматор"
обов'язкове. За змют реклами та оголошень
несе вщповщальн!сть рекламодавець. При
пистуванн! разом з листом вкладайте конверт
3i зворотньою адресою для гарантованого
отримання BiflnoBifli.
© Видавництво "Радюаматор", 2006
Издательство "Радюаматор" продолжает
подписку на самые популярные в Украине и
других странах СНГ периодические издания
радиотехнического профиля: журналы
''Радюаматор'', ’’Электрик" и
"Радиокомпоненты ".
Журнал "Радюаматор", издаваемый с J993
года, - это увлекательный путеводитель в мир
радио для тех, кто ради увлечения либо по роду
своей профессиональной деятельности
работает в эфире, занимается разработкой и
ремонтом разнообразных радиоэлектронных
устройств. Это журнал для тех, кто привык
работать со схемой на столе и с паяльником в
руках, кто своим призванием считает
практическую радиоэлектронику. Основные
разделы журнала: аудио, видео, электроника,
компьютер, КВ и УКВ радиосвязь, современные
телекоммуникации. Подписной индекс - 74435
для индивидуальных подписчиков и 01567 - для
предприятий и организаций.
Журнал "Электрик" - это ежемесячный журнал,
посвященный практической электротехнике. Он
в одинаковой мере интересен и
профессионалам в области электротехники и
энергетики, и любителям, занимающимся
самостоятельным изготовлением либо ремонтом
электродвигателей, сварочных аппаратов,
устройств освещения и автоматики. Подписной
индекс 22901 для индивидуальных подписчиков
и 08042 - для предприятий и организаций.
Журнал "Радиокомпоненты" - это
профессиональный рассказ обо всем, что
касается комплектующих и оборудования,
уникальный справочник по современной
элементной базе. Подписной индекс - 48727для
индивидуальных подписчиков и 01581 - для
предприятий и организаций.
Несмотря на повсеместный рост цен
стоимость подписки на все журналы
издательства "Радюаматор" остается
неизменной уже более пяти лет.
Если Вы еще не оформили подписку на наши
журналы на второе полугодие 2006 года, стоит
поторопиться сделать это прямо сейчас. Очень
выгодным решением является подписка на эконом-
комппект, состоящий из журналов 'Радюаматор'',
"Электрик" и "Радиокомпоненты". Такой вариант
подписки дает более 13% экономии по
сравнению с раздельной подпиской.
В радиоделе как навигатор
К цели ведет нас "Радюаматор".
Имея в наличии разные темы,
Предложит любителю радиосхемы,
Любые конструкции, разный монтаж,
В работе инструкции, знаний багаж.
Прекрасный журнал при поддержке друзей
Всегда будет полон отличных идей.
Желаю журналу тираж в миллион!
Среди всех изданий ты - чемпион!
Оценку высокую ты заслужил,
Желаю тебе новых творческих сил!
С.В. Венгерский, г. Макеевка
В статье рассмотрены характеристики, устройство и ремонт популярного автомобильного ресивера фирмы JVC.
CD/MP3/WMA ресивер JVC LH401
ИЗУЧАЕМ АППАРАТ аудио-видео
А.Ю. Саулов, г. Киев
Ресивер предназначен для воспроизведения компакт-
дисков, записанных в формате audioCD, MP3 и WMA. Этот
ресивер 2005-го модельного года продается по цене
100-150 евро. Особенностью ресивера является наличие
закрытой моторизованной панели с изменяемым цветом
подсветки. Внешний вид ресивера показан на рис. 1.
Конструктивно ресивер состоит из трех основных
частей:
- главного усилительного блока (ГУБ);
- блока CD,
- блока индикации.
К ГУБ подключаются антенна, акустические системы, а
также все входные и выходные разъемы. ГУБ через разъем
CN701/CN801 соединяется с блоком индикации, а через
разъем CN702/CN501 - с блоком CD. Функциональная
схема ресивера показана на рис.2.
Блок CD. Этот блок обеспечивает загрузку/выгрузку CD-
диска, перемещение оптической головки, фокусировку и
работу системы трекинга. Полученный с оптического блока
2
РА 7'2006
сигнал подвергается цифровой обработке, декодированию,
проходит через цифровой фильтр, после чего поступает на
блок ЦАП, где преобразуется в аналоговый вид.
Через разъем CN601 к блоку CD подключается двигатель
шпинделя, загрузочный двигатель, лазерный фотосчитыватель
и концевые выключатели. В состав модуля фотосчитывателя
типа OPTIMA 72582 входит ИМС фотосчитывателя HDU-110 и
элементы согласования с полупроводниковым лазером. К
этому же модулю подключены катушки фокусировки и
трекинга, которыми управляет сервоусилитель IC621
ТС94А14FA, расположенный на основной плате блока CD. На
модуле фотосчитывателя находится также подстроечный
резистор VR001 установки рабочего тока
полупроводникового лазера.
Сигналы VA, VB, VE, VF, MD и LD служат для обмена
информацией между фотосчитывателем и ИМС обработки
фотосигнала IC601 TA215FN-X. С выхода IC601 сигнал
поступает на процессор блока CD IC501 TMP91CW12AF5GJ4.
Там сигнал подвергается цифровой обработке и проходит через
цифровой фильтр. Для управления работой центрального
процессора блока CD используется его связь по шине J-bus с
+12 В
Линейный
выход
тыл
Акустические^
системы —£
Линейный^
выход
фронт Vf
J321 J
рис.2
ГУБ. Буферные усилители шины J-bus выполнены на IC503
SN74AHCT126PW-X.
С процессора IC501, если воспроизводится audioCD,
сигнал непосредственно поступает на 24-разрядный ЦАП на
IC571 РСМ1748КЕ-Х. Если воспроизводится диск в формате
MP3 или WMA, то с IC501 сигнал вначале поступает на
декодер MP3 на ИМС IC652 TC94A34FG-002. В работе
декодера MP3/WMA используются также данные, хранящиеся
в ИМС ППЗУ IC502 BR24L01AFV-W-X.
С выхода ЦАП стереосигнал поступает на 2-канальныи
аналоговый усилитель, выполненный на IC572 NJM4565V-X. С
выхода этой ИМС стереофонический аудиосигнал (CD.L-CN и
CD.R-CN) подается на ГУБ для дальнейшего усиления и
обработки.
Для синхронизации работы ЦАП, MP3 декодера и ИМС
сервоусилителей IC621 при считывании CD-диска
используется кварцованный тактовый генератор на IC573
SN74AHCU04PW-X и кварце Х571.
Для управления загрузкой/выгрузкой и приводом
вращения CD диска служит ИМС сервоусилителей IC621
TC94A14FA. С IC621 управляющие сигналы поступают на
драйверы двигателей загрузки/выгрузки диска и
шпинделя, а также на драйверы катушек фокусировки
и трекинга, выполненные на ИМС IC681 BA5830FP-X.
Главный усилительный блок. С антенного
гнезда высокочастотный сигнал поступает на FM/AM
тюнер TU1 типа QAU0203-002. Управление рабой
тюнера происходит по командам центрального
процессора (ЦП) на IC701 UPD784217AGC268.
Сигналы системы RDS выделяются тюнером и с его
вывода 1 поступают на вход декодера RDS (вывод 4
IC701 SAA6579T-X). С выхода этой kjMC (выводы 2 и
16) данные RDS поступают по шине КС на ЦП IC701
для дальнейшего отображения на блоке индикации.
В тюнере производится выделение, усиление и
детектирование сигнала радиостанции. С выводов 13
и 12 тюнера TU1 низкочастотные звуковые сигналы,
соответственно левого и правого канала, поступают
на IC601 типа TDA7404D-X звукового процессора.
На другие два входа IC161 подаются звуковые
стереосигналы с CD-проигрывателя.
В этой ИМС предусмотрены также стереовход для
подключения к ресиверу сигналов от внешнего CD-
чейнджера. Кроме того, с гнезда CN141 (линейный
вход) внешний стереосигнал по 3-проводной схеме
поступает на выводы 9, 10 и 11 IC161.
В IC161 по сигналам ЦП производится
регулировка громкости, отключение звука, а также
разделение входного стереофонического сигнала на
4 сигнала для тыловых и фронтальных АС.
С выхода 22 ИМС IC601 усредненный звуковой
сигнал стереоканалов поступает на каскад на
транзисторе 0241 2SD601A/QR/-X. На этом
транзисторе и диодах D241, D242 собран
преобразователь переменного тока в постоянный.
Полученное постоянное напряжение поступает на
ЦП для использования в схеме ограничения
максимальной выходной мощности УМЗЧ ресивера.
Режим ограничения используется при работе
ресивера на маломощные динамики.
Эквалайзер ресивера собран на IC201
M62449FP-X. Его работой управляет ЦП по
трехпроводной шине. Сигналы правого и левого
каналов поступают с выводов 27 и 28 IC161 на
выводы 20 и 23 IC201 для корректировки АЧХ
звукового тракта. Откорректированный
стереосигнал снимается с выводов 4 и 39 ИМС
эквалайзера IC201 и поступает на выводы 13 и 12
IC161.
С выходов 17 и 16 IC161 сигнал НЧ, выделенный
внутренним фильтром ИМС, суммируется на
резисторах R166, R186 и поступает на вход IC251
предусилителя сабвуфера типа NJM4565M-WE и
далее — на разъем подключения сабвуфера.
Сигнал отключения звука, при поступлении
вызова на мобильный телефон, поступает с внешнего
разъема ресивера на каскад на диодах D892, D891 и
транзисторе Q891, а с него - на вывод 70 ЦП IC701.
4-канальный звуковой сигнал с выводов 18—21
IC161 поступает на буферные усилители IC351,
IC381 типа NJM2160AV-X и далее на линейный выход
для подключения внешнего УМЗЧ. Для отключения
□
ИЗУЧАЕМ АППАРАТ аудио-видео
РА 7'2006
ИЗУЧАЕМ АППАРАТ аудио-видео
звука на линейном выходе служат транзисторы Q321, Q331,
Q341, Q351 типа KTD 1304-Х которые замыкают на корпус
линейный выход по сигналу MUTE. С выводов 18-21 IC161
звуковой сигнал поступает также на 4-канальный УМЗЧ IC301
типа LA47515.
ЦП главной усилительной секции также управляет
работой CD-проигрывателя через разъем CN702.
Пользовательские предустановки и иные данные для работы
ЦП хранятся в ППЗУ IC701 BR24L32F-W-X. Для инициализации
ЦП при включении питания служит схема сброса на ИМС
IC702 IC-PST3433U-X.
В ресивере предусмотрено подключение проводного
пульта дистанционного управления. Его сигналы поступают с
гнезда CN251 на вывод 21 IC701. Для управления режимами
работы CD-чейнджера используется шина J-bus. Сигналы
управления CD-чейнджером снимаются с выводов 17 и 37-40
IC701 и поступают на буфер шины IC801 типа HD74HC126FP-
X. С IC801 сигналы поступают на разъем J801.
ЦП IC 701 также управляет работой моторизованной
дверцы ресивера. Сигналы EFD-OUT1 (выкл. двигатель) и EFD-
OUT2 (вкл. двигатель) снимаются с выводов 51 и 52 IC701. Эти
сигналы поступают на драйвер двигателя IC951 типа
BA6956AN, к которой через гнездо CN951 подключен
двигатель привода дверцы ресивера. Для определения
положения дверцы служит концевой 3-контактный
выключатель типа QJB005-040909, подключенный через
разъем CN952. Сигналы с контактов выключателя поступают
на выводы 57-59 IC701.
Сигналы управления работой блока индикации подаются с
ЦП IC701 через разъем CN701. Через этот же разъем на
вывод 15 ЦП поступают команды с ПДУ от фотоприемника
блока дисплея.
Блок индикации. Сигналы управления индикатором
(KEYDA, DISPCE, DISPDA, DISPCK) поступают от ЦП главной
усилительной секции IC701 через разъем CN701/CN801.
Через этот же разъем на ЦП IC701 приходят сигналы от
энкодера, с клавиатуры управления и от фотоприемника
системы ДУ, выполненного на ИМС 1С805типа GP1UM261XK.
Через этот же разъем поступает от ЦП IC701 и сигнал
сброса блока индикации. Этот сигнал поступает на 1С803типа
IC-PST3424U-X. Выработанный ею импульс сброса RST
поступает на ИМС флэш-памяти IC802 типа
LH28F160BJHET95 и драйвер ЖКИ IC801 MN 102H60KCN1.
Для питания секции индикации используются 4 питающих
напряжения:
+ 15 В - для питания жидкокристаллического индикатора
(ЖКИ);
+ 10 В - для питания светодиодных индикаторов и системы
подсветки;
+5 В (VDD5V) - для питания IC804;
+5 В (ACC5V) - для питания IC805 фотоприемника.
Напряжение питания +3,2 В для драйвера ЖКИ IC801
вырабатывает стабилизатор IC804 NJU7241F33-X из
напряжения +5 В (VDD5V).
В ресивере используется подсветка ЖКИ с возможностью
выбора интенсивности и цвета подсветки. Для обеспечения
этого сигналы RGB формируются IC801 и поступают на ключи,
собранные на транзисторах Q408-Q413 и Q420-Q425. К
выходам этих ключей подключено два трехцветных (с тремя
катодами) светодиода подсветки D451 и D453. Модуль ЖКИ
типа QLD0232-001 подключается к выводам ИМС драйвера
IC801 через разъем CN802.
Для ввода команд пользователя в ресивер служит энкодер
и матрица из 18 кнопок S600-S618. Энкодер JS801 типа
QSW0976-001 подключен к выводам 58 и 59 IC801.
Кнопки управления разбиты на три группы:
S601-S605; S600, S606-S611; S612-S617. Все кнопки группы
включены одним выводом к одному из резисторов в цепочке
резисторов, последовательно подключенных к фазам
выходных напряжений KEY1-KEY3 IC801. Вторые выводы всех
18 кнопок подключены к корпусу. Таким образом, при
замыкании одной из кнопок меняется величина
сопротивления, подключенного между одной из фаз
KEY1-KEY3 и корпусом, а также величина сопротивления
между конечной кнопкой в цепочке (S605, S600, S617) и
корпусом. Напряжение с кнопок S600, S617 поступает на вход
усилителей на транзисторах Q801, Q802 типа 2SB709A/QR/-
X. Выходной сигнал этих транзисторов подается на диодный
сумматор. Итоговый сигнал KEYIN поступает на вывод 80
IC801. Выходной сигнал IC801 KEYDA подается на ЦП IC701.
Для индикации режимов работы ресивера используются
также светодиодные индикаторы D401-D422. Сигналы
управления ими LED0-LED7 формируются на выводах 8-11,
60 и 67-69 драйвера IC801. Эти сигналы управляют работой
ключей на транзисторах Q400-Q406 типа UN2211-X, в
коллекторные цепи которых через ограничительные
резисторы включены светодиоды D401-D422.
Питание ресивера. Недостатком ресивера является
отсутствие в нем встроенного аккумулятора для хранения
пользовательских предустановок. Поэтому для питания ИМС
памяти необходимо подключить специальный провод
ресивера непосредственно к автомобильному аккумулятору.
Для исключения аварийных ситуаций в эту цепь между
контактами 17 и 18 соединительного разъема включен
предохранитель.
Для питания УМЗЧ на IC301 непосредственно
используется напряжение бортовой сети автомобиля 14,2 В.
Это напряжение подается на УМЗЧ IC301 через Г-образный
фильтр на дросселе L961 и конденсаторах С961 3300мкФх16
В и С9б2 0,1 мкФ. Для защиты от переполюсовки параллельно
конденсаторам включен защитный диод D961 типа 1N5404-
TU-15.
С Г-образного фильтра напряжение 14,2 В поступает
также на стабилизатор IC901 типа AN80T07A. Этот
стабилизатор вырабатывает напряжения 9 В, 10 В и несколько
напряжений 5 В (VDD5V, ACC5V, SW5V), необходимых для
питания различных узлов трансивера. IC901 также
используется в качестве ключа питающего напряжения для
подключения питания антенного усилителя дополнительной
внутрисалонной антенны. Напряжение на эту антенну
подается только при включенном тюнере ресивера.
Для регулировки и ремонта ресивера необходимы:
цифровой осциллограф с полосой пропускания 100 МГц;
мультиметр;
цифровой тестер;
тестовый CD-диск, например, типа JVC CTS-1000.
При ремонте и регулировке ресивер разбирают. Поэтому
для обеспечения электрических связей между его двумя
частями используют специальный внешний кабель. При этом
ресивер должен быть запитан от источника постоянного тока
снапряжением 14,2 В(10,5...16 В).
Ремонт CD-проигрывателя
CP-диск не загружается в ресивер
Следует проверить наличие питающего напряжения 5 В на
выводе 40 IC621. Возможны следующие варианты:
1. Напряжения 5 В нет. Проверить дорожки, подходящие к
выводу 40 IC621, на отсутствие обрыва. Если обрыва нет, то
проверить наличие 5 В на выводе 6 IC681. При отсутствии
напряжения проверить стабилизатор 8 В, питающий CD-
плейер. При наличии 5 В на выводе 6 IC681 следует проверить
элементы обвязки IC621.
При обрыве дорожки нужно проверить наличие
напряжений 6 В и 2 В на выводах 17 и 18 ИМС IC681. Если эти
напряжения в норме, то надо проверить загрузочный
двигатель и его соединительные провода. Если напряжения на
выводах IC681 имеют другие значения, проверяют
исправность ИМС.
2. Напряжение 5 В есть. Надо измерить напряжение на
выводах загрузочного двигателя. Если напряжение на обоих
выводах одинаково и равно 4 В, то двигатель неисправен.
Если на выводах двигателя напряжение разной величины,
то надо проверить наличие напряжений 6 В и 2 В на выводах
17 и 18 ИМС IC681. Если и эти напряжения в норме, то надо
проверить загрузочный двигатель и его соединительные
провода. Если напряжения на выводах 17 и 18 IC681 имеют
другие значения, то надо проверить эту ИМС.
CD-диск загружается, но звука нет
Необходимо произвести проверку фокусировочного
блока. При движении линз сигнал S-образной формы с
размахом 4 В должен появиться на выводах 13 и 14 IC681.
Если это так, то далее следует проверить исправность
фотоприемника. Если сигнала S-образной формы нет, то надо
проверить элементы, подключенные к выводам 1 и 2 ИМС
IC681, а при их исправности - фотоприемник.
CP-диск загружается, но звука нет. Диск не вращается
Следует проверить наличие напряжения 4 В между
выводами 15 и 16 IC681. Возможны варианты:
если напряжение есть, то неисправен или двигатель
шпинделя или его соединительные провода;
при отсутствии напряжения следует проверить наличие
напряжения 4 В на выводе 41 IC621. При его отсутствии надо
заменить IC621. При наличии напряжения надо проверить
элементы обвязки IC681.
РА 7'2006
CD-диск загружается, но звука нет. Диск вращается
Производится проверка привода шпинделя. При вращении
диска должен появиться ВЧ сигнал на выводе 19 IC601. Если
сигнал отсутствует или его форма искажена, то следует
проверить элементы обвязки ИМС IC601 и фотоприемник.
Причиной искажения сигнала при его наличии могут быть также
неисправности в схеме управления трекингом.
CD-диск загружается, но звука нет или он искажен
В этом случае производится проверка схемы управления
трекингом. При вращении диска синусоидальный сигнал
ошибки трекинга с размахом около 1,2 В должен быть на
выводе 11 IC601. Если сигнал есть, то надо заменить IC621.
При отсутствии сигнала надо проверить фотоприемник и его
соединительные провода, а также цепи, подключенные к
выводам 2 и 12 IC601.
Звук имеется только в одном стереоканале
Следует сравнить прохождение сигнала в левом и правом
канале для выявления места дефекта.
Звук отсутствует вообще
Проверить наличие 9 В на выводе 26 IC161. Возможны
варианты:
1. Напряжения нет. Проверить наличие 9 В на выводе 13
IC901. Если напряжение есть, то проверить наличие связи
между выводом 13 IC901 и выводом26 IC161. Если напряжения
9 В на выводе 13 IC901 нет, то неисправна IC901 или цепи ее
обвязки.
2. Напряжение есть. Надо проверить осциллографом в
режиме воспроизведения тестового CD-диска наличие
выходного аудиосигнала с импульсами-метками на выводах 1 и
7 IC572. Если сигнала нет, то неисправна IC572 или элементы
ее обвязки.
Если сигнал есть, то проверяется наличие аудиосигнала в
режиме воспроизведения на выводах 18 и 21 IC161.
Отсутствие сигнала в этом случае указывает на неисправность
IC161 или элементов ее обвязки.
Если сигнал с импульсами-метками на выводе 18 и 21 IC161
имеется, то надо проверить его наличие на выводе 12 и 13
ИМС IC361 и IC381. При отсутствии сигнала неисправны
IC361 и IC381 либо элементы их обвязки. При наличии сигнала
следует искать неисправность в УМЗЧ, т.е. в ИМС IC301 и
В журнале "Радюаматор" была опубликована принципиальная электрическая схема телевизора РТА 14/20/21C4TKF
фирмы DAEWOO на шасси СР-185 [1], а также полное техническое описание и особенности сервисного режима этого
шасси [2]. Фирма DAEWOO разработало также телевизионные шасси СР-385 и СР-785, которые по схемотехнике близки
к СР-185. Об особенностях первого из них — СР 385, и пойдет речь в этой статье.
Особенности телевизионного шасси СР-385
И.Б. Безверхний, г. Киев
Фирма DAEWOO выпустила ряд моделей телевизоров
на шасси СР-385 (DTA-20 Т1/Т2/ТЗ/Т8, DTA-21
Т1/T2/T5/T9/Y1 и т.д.). Это шасси используется также
фирмами AIWA в телевизоре TV-SE1430/2130 и JVC в
телевизорах AV-21BD5EKI, AV-21BD5EP, AV-21BD5EE, AV-
21 BD5EKIS, AV-21BD5EPS, AV-21BD5EES. Телевизионное
шасси СР-385 рассчитано на использование кинескопов с
углом полного отклонения 90°. Оно обеспечивает прием и
обработку телевизионных сигналов в системах PAL/SECAM
BG, DK, I и L. В отличие от СР-185 шасси СР-385 может
декодировать сигнал стерео с двумя несущими частотами
звука и пилот-сигналом (эту система стереозвука в
телевещании иногда называется German — "германской"), а
также стереосигнал системы NICAM. Все это постепенно
становится актуальным и для стран СНГ. Так, например, по
Украине музыкальный канал Ml и "12-й канал" в Донецке
передают стереозвук по системе NICAM, а в России по этой
системе с 2003 г. работает ОРТ, не говоря о кабельных и
спутниковых каналах.
Телевизионные приемники на шасси СР-385 потребляет
от сети до 49 Вт (21"), а в дежурном режиме всего 3 Вт. Они
могут принимать до 100 программ и имеют телетекст с
памятью до 10 страниц, поддерживающий режимы ТОР и
FLOF. Телевизоры на шасси СР-385 фирмы DAEWOO
комплектуются известным по телевизорам на шасси СР-185
пультом ДУ R-40A01. Фирма JVC использует в своих
аппаратах пульты RM-C71 и RM-C72.
элементах ее обвязки.
Неустойчивая работа лазерного считывателя информации
с СР-диска
В случае, если возникло подозрение в неисправности
фотоприемника или лазерного диода и в необходимости их
замены, прежде всего следует произвести очистку линз
фотосчитывателя. Для этого нужно тщательно очистить линзы с
помощью смоченного в спирте хлопчатобумажного тампона.
Причиной неисправности считывателя информации может
быть уменьшение уровня излучения лазерного светодиода. Для
того чтобы определить, следует ли его заменять, измеряется
уровень ВЧ сигнала на выводе 19 IC601. Он должен быть в
пределах 1,3+0,4 В. В противном случае лазерный считыватель
подлежит ремонту.
Вначале следует замерить характеристики всего
оптического блока (точный уровень ВЧ сигнала на выводе 19
IC601), не изменяя сопротивление подстроечного резистора
VR001 лазерного светодиода. Затем можно попытаться
увеличить мощность излучения подстроечным резистором до
получения размаха ВЧ сигнала на выводе 19 IC601, равного
1,3+0,4 В. Если окажется, что мощность излучения лазера для
этого недостаточна, то лазерный диод изношен и подлежит
замене
После замены лазерного диода следует включить CD-
ресивер и убедиться в том, что в течение нескольких секунд
линзы фотосчитывателя будут перемещаться вверх и вниз. Во
время этой операции, для того чтобы избежать повреждения
глаз, не следует наблюдать лазерный луч непосредственно.
Вставить CD-диск и включить режим воспроизведения.
Проверить уровень ВЧ сигнала на выводе 19 IC601. Он должен
быть в пределах 1,3±0,4 В. В противном случае установить
нужную мощность излучения лазерного диода, используя для
этого тот же резистор VR001 на плате ARC.
Не следует при этом устанавливать чрезмерную величину
тока через лазерный светодиод, так как это может его
повредить.
Полная электрическая принципиальная схема
ресивера JVC LH401 помещена на сайте журнала
"PapoaMarop'hftp://www.ra-publish.com.w.
ИЗУЧАЕМ АППАРАТ аудио-видео
Функциональная схема шасси СР-385 показана на
рис.1. Назначение микросхем и основных транзисторов
этого шасси приведено в табл.1
В позиции 1501 в телевизорах на базе шасси СР-385
используется многофункциональная БИС TDA9367 фирмы
PHILIPS. Эти микросхемы относятся к третьему поколению
Таблица 1
Nq позиц. Тип элемента Назначение
1301 TDA8357J Выходные каскады кадровой развертки
1501 TDA9367 Процессор управления с телетекстом и видеопроцессор
1601 MSP3415D Цифровой процессор звука
1602 TDA8944J УМЗЧ
1702 24С08 Энергонезависимая память EEPROM
1703 TFMW5380 или TSOP1238WI1 Фотоприемник
1801 STR-F6653 ШИМ-контроллер импульсного блока питания
1804 РС-817 Оптопара БП
1806 SE110N Каскод стабилизации
1820 KIA7805 Стабилизатор 5 В
1822 К1А7808 Стабилизатор 8 В
1823 LE33CZ Стабилизатор 3,3 В
1901 TDA6107Q Выходные ВУ RGB
Q401 2SD2499 Выходной каскад строчной развертки
Q402 2SD1207-T Предоконечный каскад строчной развертки
РА 7'2006
ИЗУЧАЕМ АППАРАТ аудио-видео
БИС One Chip Television, которые называют также
процессорами UOC (Ultimate One Chip). Они совмещают в
себе процессор управления, видеопроцессор, процессор
Таблица 2
Маркировка микросхем (3-я строка) Язык OSD- сообщений Страна Телетекст
DW9367/ Nl/3-Аех (х - версия программного обеспечения) Английский, французский, немецкий, итальянский, испанский, голландский, датский, финский, норвежский, шведский Великобритания, Франция, Германия, Бельгия, Испания, Италия, Швейцария, Австрия, Дания, Финляндия, Нидерланды, Норвегия, Швеция, Ирландия и др. Западно- европейский
DW9367/ Nl/3-ADx (х - версия программного обеспечения) Английский, ПОЛЬСКИЙ, русский, венгерский, чешский, словацкий, румынский, греческий Польша, Россия и СНГ, Венгрия, Чехия, Словакия, Греция и др. Восточно- европейский, кириллица, греческий
развертки (синхропроцессор) и декодер телетекста.
Микросхемы UOC-процессоров для этих шасси
разработаны фирмой PHILIPS по заказу фирмы DAEWOO и
имеют маркировку заказчика, приведенную в табл.2
(маркировка TDA93... на корпусе БИС может
отсутствовать).
В телевизорах фирмы DAEWOO на шасси СР-385,
выпущенных для стран СНГ, как правило, используются
процессоры DW9367/N1/3-AD1, а в телевизорах фирмы
JVC - DW9367/N1/3-AD3. Техническое описание и
назначение выводов этих микросхем можно найти в [3-6].
Принципиальная схема телевизионного шасси СР-385
показана на рис.2
Шасси СР-385 очень похоже на СР-185 и имеет такие
же схемные решения трактов ВЧ и ПЧ, каналов цветности и
яркости, строчной и кадровой развертки, процессора
управления и блока питания (см. соответствующие разделы
[2]). Эти шасси отличаются только схемным решением
канала звукового сопровождения.
Канал звукового сопровождения
телевизионных шасси СР-385
Шасси СР-385 имеет радиоканал с квазипараллельной
обработкой сигнала звука. Квазипараллельный канал
звука и все к нему относящееся в зарубежной литературе и
технической документации принято обозначать
аббревиатурой QSS (Quasi Split Sound). Его описание
можно найти в [5, 7]. Основная особенность радиоканала
РА 7'2006
Таблица *
1GB/FB
рис.1
с QSS - разделение промежуточных частот звука и
изображения сразу после тюнера (селектора каналов).
Главное достоинство такого радиоканала заключается в
том, что фильтр ПАВ на входе УПЧИ (в СР-385 типа
SF1 /К3953М) практически полностью подавляет сигнал
первой промежуточной звука. Это значительно улучшает
помехозащищенность канала изображения Еще она
особенность телевизионного шасси СР-385 -
использование в канале звукового сопровождения
цифрового процессора звука MSP3415D. Поэтому
телевизоры, собранные на этом шасси, способны
обрабатывать как монофонические, так и
стереофонические сигналы звукового сопровождения
различных стандартов (табл.З).
Габлица 3
Система ТВ Значение ПЧЗ (МГц) Способ передачи звука Система ЦТ Страна (регион)
B/G 5,5/5,74218/5 FM Stereo PAL Германия
B/G 5,5 / 5,85 FM-Mono / NICAM PAL Испания, Скандинавия
L 6,5 / 5,85 AM-Mono / NICAM SECAM-L Франция
1 6,0/6,552 FM-Mono / NICAM PAL Вели коб рита н ия
D/K 6,5/6,2578125 D/K1 6,5/ 6,7421875 D/K2 6,5 / 5,85 D/K- NICAM FM Stereo FM-Mono / NICAM SECAM-D/K Страны бывшего СССР, Венгрия
№ Наиме- нование Назначение
1 OUT1- Инверсный выход усилителя 1
2 GND1 Корпус усилителя 1
3 Vccl Напряжение питания усилителя 1
4 OUT1 + П рямой выход усилителя 1
5 п.с. Свободный
6 INI + Неинвертируюший вход усилителя 1
7 П.С. Свободный
8 IN1- Инвертирующий вход усилителя 1
9 IN2- Инвертирующий вход усилителя 2
10 Mute MODE Вход выбора режима приглушения
11 SVR Развязывающий конденсатор
12 IN2+ Неинвертирующий вход усилителя 2
13 П.С. Свободный
14 OUT2+ Прямой выход усилителя 2
15 GND2 Корпус усилителя 2
16 Vcc2 Напряжение питания усилителя 2
17 OUT2- Инверсный выход усилителя 2
Рассмотрим работу канала звукового сопровождения
телевизионных шасси СР-385 по принципиальной схеме
(рис.2). Сигналы промежуточных частот звука и изображения
с выхода IF-тюнера через конденсатор небольшой емкости
С108 поступают на фильтр ПАВ SF2/K9650M, который
формирует основные участки АЧХ УПЧЗ-1, выделяя полосу
частот сигнала ПЧ звука и промежуточную частоту
изображения, подавляя при этом боковые полосы частот ПЧ
изображения. АЧХ этого фильтра изменяется, в зависимости
от системы, транзисторным ключом Q103 по команде с
вывода 4 1ЮС-процессора 1501. При работе в стандартах
BG, DK ключ Q103 должен быть закрыт. Сигналы ПЧ с
выхода фильтра SF102 подаются на симметричный вход
УПЧЗ-1 в UOC-процессор 1501 (выводы 28 и 29). УПЧЗ-1
содержит собственную схему АРУ Накопительный
конденсатор этой АРУ С550 подключен к выводу 31
микросхемы 1501. С выхода УПЧЗ-1 внутри этой БИС сигнал
поступает на смеситель, где за счет биений частот сигналов
первой ПЧ звука и ПЧ изображения формируется сигнал
второй ПЧ звука. Полученный таким образом сигнал второй
ПЧ звука (при стереопередаче две ПЧ звука, см. табл.З)
через вывод 35 микросхемы 1501 и разделительный
конденсатор небольшой емкости С650 поступает на вход
УПЧЗ-2 (вывод 58 микросхемы процессора звука 1601/
MSP3415D). Второй вывод этого входа (59) заземлен
конденсатором С622.
БИС MSP3415D представляет собой однокристальный
многостандартный процессор звукового сопровождения.
Она предназначена для использования в аналоговых и
цифровых телевизорах. Подробное описание этой БИС (и
системы NICAM) можно найти в [8]. Микросхема MSP3415D
содержит УПЧЗ-2, мультисистемный декодер стереосигнала
со схемой опознавания (идентификации стандарта),
коммутатор аудиовходов, электронные регуляторы
громкости и тембра. Накопительный конденсатор
схемы регулировки громкости подключен к выводу
40, а тембра - к выводу 38. Все регулировки и
установки осуществляются процессором
управления 1501 по шине 1^С. Вывод 9 процессора
звука 1601 - это линия тактовых импульсов, а вывод
10 ~ линия данных шины 1^С.
Основная обработка всех сигналов в
процессоре звука, включая сигналы ПЧЗ-2 и НЧ
сигналы с AV-входов (с разъемов SCART),
происходит в цифровой форме. Поэтому входные
сигналы обрабатываются в АЦП, а выходные
проходят через ЦАП. Эта микросхема имеет
ИЗУЧАЕМ АППАРАТ аудио-видео
РА 7'2006
ИЗУЧАЕМ АППАРАТ оудио-видео
аналоговую и цифровую части. Напряжение питания
аналоговой части +5 В поступает на вывод 57 БИС 1601, а
+8 В - на вывод 39 Напряжение питания цифровой части
+5 В поступает на вывод 18. Вывод 7 _ это вход команды
дежурного режима В данной схеме этот режим не
используется, и на вывод подано напряжение +5 В (уровень
РА 7-2006
рис.2
лог.'Т'). Вывод 24 - вход начального сброса. К выводам 62 и
63 подключен кварцевый резонатор 18,432 МГц. На
коммутатор входов приходят внешние сигналы с разъемов
SCART. На выводы 53 (R - правый канал) и 52 (L - левый
канал) со SCART1 (JPAO1) и на выводы 50 (R), 49 (L) со
SCART2 (JPA02). Выводы 36, 37 - это выходы правого и
левого каналов на SCART1 (JPA01). Сигналы НЧ на
микросхему УМЗЧ 1602 поступают с выводов 28 (R) и 29 (L)
микросхемы 1601. В СР-385 в этой позиции установлена
микросхема TDA8944J. Она представляют собой
двухканальный (стереофонический) усилитель с мостовым
выходом. На нагрузке 8 Ом TDA8944J может развивать
мощность 2x7 Вт. Напряжение питания TDA8944J
составляет 12 В. Назначение выводов этой микросхемы
приведено в табл.4.
Сигнал звука правого (левого) канала с вывода 28 (29)
процессора звука 1601 через резистивный делитель и
разделительный конденсатор поступает на вывод 12 (6)
микросхемы УМЗЧ 1602, а после усиления снимается на
громкоговорители с мостового выхода через выводы 14 и 17
(4 и I) микросхемы 1602.
В последнее время фирма старается сохранить
приемсгвенность в технологии ремонта и обслуживания
телевизоров Поэтому вхождение в сервисный режим и
регулировка телевизионного шасси СР 385 очень похожи
на соответствующие операции для других телевизионных
шасси фирмы DAEWOO. В частности, вхождение в
сервисный режим СР-385 производится так же, как для
шасси СР-185, с помощью штатного пульта ДУ,
поставляемого в комплекте с телевизором. Для этого
необходимо:
- переключить телевизор на 91-ю программу;
- установить "Резкость" на минимум (Sharpness
правильнее переводится как четкость, но именно так назван
этот параметр в русскоязычном пользовательском меню
телевизора);
- закрыть все меню;
- быстро нажать клавиши пульта ДУ в следующей
последовательности: красная - зеленая - MENU.
Подробное описание сервисного режима
телевизионных шасси СР-185 и СР-385 автор планирует
дать в следующей статье. Эта статья будет посвящена еще
одному шасси от фирмы - СР-785, которое очень похоже на
СР-385, но рассчитано на работу с кинескопами с углом
полного отклонения 110°.
Литература
I. Принципиальная электрическая схема телевизора
DAEWOO DTA 14/20/21C4TKFна шасси СР-185//
Радюаматор. -2004. - №9. - С. 18-19
2. Безверхний И. Б. Телевизоры на шасси СР-185 фирмы
DAEWOO//PaflioaMOTop. -2006. - №4. - С.6-9
3. Безверхний И.Б. Процессоры иОСдля современных
массовых телевизоров//
Радюаматор. - 2005. - №4. - С. 11~15.
4. Безверхний И.Б. Процессоры иОСдля современных
массовых телевизоров (продолжение)//
Радюаматор -2005 ~ №5. - С.6-10.
5. Безверхний И Б. Процессоры иОСдля современных
массовых телевизоров (продолжение)//
Радюаматор. - 2005. - №7. - С. 6-11.
6. Безверхний И.Б. Процессоры иОСдля современных
массовых телевизоров (окончание)//
Радюаматор. - 2005. - №8. - С7~11.
7. Безверхний И. Современные массовые телевизоры.
Особенности каналов звука//
Радиохобби. -2002. — №3. - С.36-39.
8. Безверхний И.Б. MSP34xxD — семейство
многостондартных процессоров звука для
видеомагнитофонов, DVD-проигрывателей, видеокорт, а
налоговых и цифровых телевизоров//
Радюаматор. — 2006. - №5. — С5~8.
9. Пьянов Г И. Видеопроцессоры семейства UOC -
СПб.: Наука и техника, 2003.
10. Безверхний И. Б. Телевизоры DAEWOO и SAMSUNG.
— СПб. : Наука и техника, 2003.
РА 7'2006
О
ф
d
х
m
।
О
X
Ч
>
о
9
О влиянии ООС на форманты звуковых сигналов
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА ay«»o-.„Beo
В.П. Матюшкин, г. Дрогобыч
"Чем чудовищнее ложь, тем легче в нее верят". В
справедливости этого изречения убеждаешься, наблюдая
расползание несусветных измышлений по страницам
радиолюбительских изданий. Дело идет к тому, что скоро
ном будут рекомендовать разрабатывать радиосхемы с
учетом астрологических прогнозов и прогнозировать их
параметры на кофейной гуще. Хранители научного знания,
высоко восседая в своей академической башне из
слоновой кости, не утруждают себя вмешательством в
мышиную возню у ее подножия. Их можно понять: на
каждый чих не накланяешься. Рядовые же радиолюбители
отданы но откуп новоявленным гуру от звукотехники. В
настоящей статье анализируются некоторые перлы
радиолюбительской "мысли", обильно усевающие все
терпящую бумагу.
В публикации [1] (начало с.7) черным по белому, причем
совершенно голословно, утверждается, что отрицательная
обратная связь (ООС) только уменьшает абсолютную
величину отклонений коэффициента передачи,
"относительная величина которых остается практически
постоянной". Это "открытие" претендовало бы на
Нобелевскую премию, если бы было верно и подкреплялось
весомыми доводами. Еще бы, ведь оно открыло бы глаза
миллионам "невежд", десятилетиями пребывавших в плену у
"рокового заблуждения". В противоположность этому
"догматическая" (по выражению [3]) наука доказывает, что
при ООС уменьшаются не только абсолютные, но, главное,
и относительные отклонения коэффициента передачи (см.
[4], с.162). Кому же верить? Может быть, и впрямь
официальная наука глубоко заблуждается в данном
вопросе?
Давайте верить для начала самим себе и попробуем
разобраться в этом вопросе самостоятельно. Поскольку
при этом без небольшой дозы элементарнейших
математических выкладок не обойтись, то тот, кто не любит
математику и не признает строго доказанные, надежно
установленные факты, а любит лишь дешевые сенсации и
громогласные заявления, дальше может не читать: данная
статья не для него, а ее рамки не позволяют начинать с
самых азов (подробно "разжеванных", например, в [5]).
Итак, результирующий коэффициент передачи К
усилителя, имеющего собственный коэффициент передачи
Ко и охваченного цепью отрицательной обратной связи с
коэффициентом передачи Р, выражается формулой:
к=ко/(1+кор). (1)
Подчеркнем, что данная теоретически установленная
формула допускает простую и легкую экспериментальную
проверку, и каждый, кто не поленится, может убедиться в ее
справедливости (очевидно, для этого надо лишь иметь
усилитель с ООС, Kq и Р в котором можно изменять,
генератор сигналов да прибор, измеряющий напряжение
на входе и выходе усилителя). Поэтому следствия,
вытекающие из (1), тоже справедливы.
Далее, пусть Kq по любой причине, например из-за
температурной нестабильности или из-за перехода
рабочей точки на участок амплитудной характеристики (АХ)
с иной крутизной, изменился на величину AKq. Тогда
коэффициент передачи усилителя с ООС станет равным
К ] =(Kq+AKq)/( 1 +(Kq+A Kq)P).
Найдем, насколько изменился коэффициент передачи
усилителя с ООС:
ЛК=К] - K=(Kq+AKq)/(1 +(Kq+AKq)P)-Kq/(1+KqP).
Приводя разность дробей в правой части к общему
знаменателю, раскрывая скобки в числителе и сокращая,
получаем:
AK=AKq/((1+(Kq+AKq)P) (1 +кор)), (2)
Из формулы (2) следует, что абсолютная величина
отклонения AKq уменьшена ООС в (1+(Kq+AKq)P)
(1+К0Р)раз (т.е. порядка в (1+Wраз при AKq меньше
или порядка Kq).
Помножив и разделив дробь в (2) на Kq, получим с
учетом (1):
AK=AKqK/((1+(Ko+AKo)P)Kq),
или
АК/К=АК0/((1+(К0+ЛК0)Р)К0),
т.е. искомое относительное отклонение
коэффициента передачи охваченного ООС усилителя АК/К
по сравнению с вызвавшим ее относительным
отклонением AKq/Kq меньше примерно в (1+KqP) раз.
Абсолютные отклонения коэффициента передачи при
ООС уменьшаются пропорционально квадрату глубины
обратной связи, но, ток кок сом этот коэффициент передачи
при этом уменьшается пропорционально глубине обратной
связи в первой степени, то относительные его
отклонения также уменьшаются пропорционально глубине
обратной связи в первой степени. Именно поэтому в той
же пропорции снижается коэффициент гармоник
qr=qr0/(l +KqP), где qrg - исходный коэффициент гармоник
усилителя без ООС. Напрашивается вопрос к автору [1,2]:
каким образом, по его мнению, ООС могла бы снижать
уровень гармоник, если бы не изменяла, как он утверждает,
относительного уровня отклонений коэффициента
передачи?
Фактически данное утверждение означает, что автор
[1, 2] отвергает формулу (1). В таком случае не предложил
бы он взамен другую, которую считает верной? Только вряд
ли ему это удастся, так что это вопрос риторический.
Таким образом, переходная характеристика
нелинейного звена передачи не просто масштабируется,
коэффициент передачи уменьшается в каждой точке не
пропорционально, вопреки [1, 2]. Качественно это
видно уже непосредственно из формулы (1): очевидно, что
масштабирование и пропорциональность имели бы место,
если бы знаменатель в (1) был константой. Однако это
совсем не так: значительным изменениям Kq (при KqP»1)
отвечают непропорционально малые изменения К.
Следовательно, ООС существенно сглаживает
непостоянство коэффициента передачи.
Для чего автору [1, 2] понадобилось возводить столь
необоснованную, шитую белыми нитками, легко
разоблачаемую напраслину на ООС? Чтобы придать
большую весомость собственным исследованиям в области
амплитудных характеристик и рекомендациям по их
линеаризации? Но кто же будет возражать против такой
линеаризации, прогресс в данной области был бы весьма
заманчив. Однако по сей день АХ ламп и транзисторов
остаются существенно нелинейными, и вряд ли в принципе
возможно создание идеально линейных усилительных
элементов (во всяком случае, в обозримое время). Значит,
наряду с совершенствованием элементной базы следует
всемерно применять ООС, эти два пути линеаризации
УМЗЧ прекрасно дополняют друг друга.
Кстати, альтернативные к аналоговым ШИМ-УМЗЧ (т.н.
цифровые) уже достигли такого высокого быстродействия,
что в них теперь удается вводить общую ООС [7] (на первых
порах это было невозможно), - с целью улучшения качества
звучания, чем их разработчики очень довольны и охотно на
это идут. А ведь изначально такие усилители задумывались
как освобожденные от "бремени" ООС и ее якобы
негативных сторон! Видимо, несмотря на все ухищрения,
без отслеживающей искажения ООС трудно добиться
высоких характеристик. Вот еще один довод в ее пользу,
преподнесенный самой жизнью.
Вслед за ошибочным пониманием свойств ООС в [1, 2]
закономерно делается такой же ошибочный вывод об
искажениях формант реального музыкального сигнала.
Действительно, в усилителе, имеющем значительную
нелинейность АХ, "амплитудная динамика естественного
гармонического ряда" [1] может заметно исказиться.
Результаты моделирования ([2], рис.8, 12) транзисторного
каскада (без общей ООС!), естественно, подтверждают
это. Но к чему было утруждаться, качественный характер
результатов подобных экспериментов очевиден заранее!
В противовес этому заметим, что в высоколинейном
УМЗЧ с общей ООС и низким уровнем гармоник уровень
искажений огибающей входного сигнала (включая и его
обертоны) имеет тот же порядок, что и уровень гармоник,
10
РА 7'2006
возникающих в УМЗЧ, так что непосредственно наблюдать
эти искажения огибающей визуально, как это делается в
([2], рис.8), не удастся! Грош цена тому усилителю, который
так сильно искажает огибающие входного сигнала. А вот
огибающие возникающих в УМЗЧ гармоник этого входного
сигнала действительно могут существенно искажаться даже
высоколинейным УМЗЧ - по причине нелинейной
зависимости уровня гармоник УМЗЧ от уровня входного
сигнала [3], как это обычно бывает (если бы уровень
генерируемых в УМЗЧ гармоник строго линейно зависел от
уровня входного сигнала, то их огибающие точно повторяли
бы огибающую последнего, нисколько не искажаясь).
Нижний рис.12 из [2] адекватно иллюстрирует искажение
огибающих гармоник, однако следует иметь в виду, что
амплитуда гармоник при этом, разумеется, в
высоколинейном УМЗЧ гороздо меньше. Таким образом,
вопреки мнению [1, 2], высоколинейный УМЗЧ с
большой точностью передает форму огибающей
входного сигнала, в том числе и его обертонов (хотя
форма огибающей возникающих в усилителе гармоник
может весьма значительно отличаться от огибающей
входного сигнала).
Резонно в этой связи задаться вопросом: в каком случае
огибающие двух сигналов отличаются сильнее: двух
акустических сигналов (без всякой электроники),
отвечающих взятой на любом музыкальном инструменте
одной и той же ноте (а тем более аккорду) два раза подряд
(при стремлении к их полной идентичности), или же двух
сигналов на входе и выходе высоколинейного УМЗЧ,
отвечающих усилению любого из указанных акустических
сигналов. Вряд ли найдется музыкант (живой человек, не
автомат), способный войти дважды в одну и ту же реку, так
же, как и стабильность параметров самих музыкальных
инструментов вряд ли идеальна. Ответ, на наш взгляд,
очевиден: в первом случае огибающие отличаются сильнее,
но это не мешает нам улавливать разницу между
натуральным "живым" звуком и его электронной "копией".
Следовательно, проблема заключается не в искажении
усилителем формант входного сигнала вкупе со всеми его
обертонами (потому что это искажение пренебрежимо
мало).
Не выдерживают критики размышления [1] о том,
"почему амплитудным искажениям в наибольшей степени
подвергаются именно огибающие гармоник". Автор [1, 2]
видит причину этого в том, что в силу малости гармоник их
"амплитуда... попадает в малосигнальную область УМЗЧ,
где максимально проявляется... нелинейность АХ...
усилителя. Основной же сигнал (первая гармоника) лежит в
области на порядки (!) больших выходных напряжений и
токов... Результат - несовпадение законов усиления первой
и высших гармоник, что в динамике проявляется как отличия
в форме их огибающих".
Пассаж весьмо наукообразный! Однако позвольте,
ведь сигнал малой амплитуды может постоянно находиться в
малосигнальной области лишь в отсутствие других, более
сильных сигналов. Но гармоники не существуют без
вызвавшего их сигнала, естественно, более сильного, чем
они. Посмотрим на осциллограмму реального
(стационарного или нестационарного - безразлично)
звукового сигнола, богатого гармониками. В каждый
момент времени он имеет вполне определенную,
однозначную, величину, попадая либо в малосигнальную
область, либо в область средних или больших сигналов. Но
не во все области сразу! В какие-то моменты он (суммарный
сигнал первой и всех более высоких гармоник) проходит
через малосигнальную область, однако большую часть
времени он пребывает за пределами малосигнальной
области! Первая гармоника точно так же попадает в
малосигнальную область, как и ее спутницы, а другие
гармоники точно так же попадают в область больших
напряжений и токов, как и первая. И все вместе они
проводят в малосигнальной области одинаковое, очень
небольшое время по сравнению с общей длительностью
сигнала.
Как говорится, комментарии излишни. К этому можно
лишь добавить, что "несовпадение законов усиления
первой и высших гармоник" [1] все же может иметь место,
но не в ошибочной трактовке [1], а по причине различия в
их размахе, охватывающем широкий или узкий участок
нелинейной АХ, из-за чего эта нелинейность и проявляется
более или менее сильно. Кроме того, малые гармоники,
переходя с участка на участок АХ следом за сигналом
первой гармоники, учитывая, что эти участки имеют
различную крутизну (а в общем случае - и кривизну),
подвергаются амплитудной модуляции в такт сигналу
первой гармоники (и изменению своей формы). Такова
действительная картина. Но, повторим, в высоколинейном
УМЗЧ подобные искажения ничтожны.
Наконец, не отвергая в принципе предложенного в [1]
измерения начального участка АХ с целью проверки
стабильности коэффициента усиления Kjj (хотя, исходя из
вышеизложенного, такого же пристального внимания
заслуживает любой другой участок АХ, но все же в
двухтактных каскадах, работающих в режимах АВ и В,
начальный участок особый), нельзя не указать на
следующую принципиальную неточность. Автор [1], к
сожалению, не указывает, какого рода напряжения он
измеряет, но исходя из приведенной марки мультиметра
можно заключить, что это, как обычно, среднеквадратичные
значения напряжений. Как известно, два
нескоррелированных сигнала со среднеквадратичными
напряжениями U] и Uj (а именно таковыми являются шум и
полезный сигнал) дают в сумме сигнал со
среднеквадратичным напряжением, равным (U]2+U22) ' .
Таким образом, в обозначениях [1] ULX равно не просто
разности UBX-UBX(0), а (U^-U^O))1/2.
Аналогично следует вычислять и U ых. Правильная
формула для Kij следующая:
KU =((ивых^_ивых2(0))/(ивх2_ивх2(0)))1/2' в отличие от
употребленной в [TJ
Ки=(ивых“ ивых(°))/(ивх" ивх(°))-
При больших UBX и UBb|X обе формулы дают близкие
результаты, а вот чем меньше эти напряжения, тем сильнее
различия. Можно показать, что связь между
коэффициентами усиления, вычисляемыми по обеим
формулам, при предельно малых сигналах имеет вид:
Ки=(Ки )7((Ки )2+(un2/ubx2(0))’/2,
где U[\| _ напряжение остаточных пульсаций (фона) и
собственных шумов УМЗЧ на выходе усилителя (без
прошедших через него и усиленных им наводок на его вход).
Поскольку [U|\|/UBX(0)]2>0, то результаты [1] получаются
заниженными в левой части графиков рис.4 из [1]. Тогда в
действительности может получиться, что в своих начальных
частях искривленная вниз кривая выпрямится, а
горизонтальная прямая искривится кверху, и оценку
усилителей придется изменить на противоположную.
В таблице из [1] приведены данные, соответствующие,
по-видимому, нижним кривым рис.4 оттуда же. Однако
вычисления по обеим формулам дают практически
одинаковые значения коэффициента усиления, так как если
бы U|\|«UBX(0). Поскольку такого идеального случая
практически не бывает - наоборот, чаще U|\|>UBX(0), ибо
каждый усилитель вносит существенные собственные
помехи, - достоверность данных таблицы и расчетов,
проведенных по ним в [1], вызывает большие сомнения.
Резюмируя, следует признать ошибочность ряда
теоретических положений работ [1,2], на которые указано
выше, и сделанных на основе этих положений далеко
идущих выводов о неэффективности ООС и о решающих
факторах, определяющих качество звучания. Вместе с тем
исследования и конкретные рекомендации прикладного
характера по линеаризации АХ транзисторных каскадов не
лишены практического интереса.
В отличие от своего склонного к ревизионизму
последователя [1, 2], основоположник "учения" [3], по-
видимому, отлично понимает, что к огибающим как сигнала,
так и его обертонов, прошедших через УМЗЧ, придраться
очень трудно. Поэтому свои усилия он сосредотачивает на
возникающих в УМЗЧ гармониках. Обратив внимание на
то, что форма их огибающих, вообще говоря, резко
отличается от огибающей входного сигнала (о чем уже
говорилось выше), и ООС эту форму не исправляет, а лишь
уменьшает амплитуду указанных гармоник, он попытался на
этой основе построить теорию физиологически значимых
искажений УМЗЧ.
Подчеркнем, что автор [3], по-видимому, превосходно
сознает, в отличие от [1, 2], что ООС уменьшает именно
относительную величину вносимых УМЗЧ гармоник (а не
га
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА «удио-виЯео
11
РА 7'2006
□О
ВЫСОКОКАЧЕСТВЕННАЯ ЗВУКОТЕХНИКА аУДи»-.»де»
просто уменьшает их масштаб). Если бы не данное
обстоятельство, у автора [3] не было бы нужды делать
дополнительное утверждение, являющееся вторым
краеугольным камнем его теории. Это утверждение состоит
в том, что слышимость человеком слабых и сильных сигналов
одинакова (!): "график СЛЫШИМОСТИ - прямая линия!"
[3]. Однако чуть выше в [3] справедливо упоминается
известный закон: "уровень физиологического восприятия
силы звука имеет логарифмическую зависимость от
физического уровня звукового сигнала". Было бы весьма
любезно со стороны автора [3] разъяснить, чем
"слышимость" отличоется от "уровня физиологического
восприятия силы звука". Мы же пока послушаем громкие и
тихие звуки окружающего нас мира и попытаемся
установить, одинаково ли отчетливо они воспринимаются. А
хулителям ООС стоило бы попытаться скоординировать
свои нападки. Глядишь, совместными усилиями в процессе
творческой дискуссии они пришли бы к неожиданному
результату, что и те, и другие не правы, а ООС не так уж
плоха...
Бесспорно, что чувствительность слуха возрастает при
слабых звуках, но не в такой степени, чтобы полностью
скомпенсировать снижение их интенсивности (как
настаивает [3], а именно: иначе для нас все звуки
субъективно имели бы одинаковую громкость), и она никоим
образом не может быть "зеркальным отображением кривой
зависимости уровня физиологического восприятия от
физического уровня звукового сигнала" [3]. Пусть L -
"уровень физиологического восприятия", £ -
"чувствительность слуха", J - "физический уровень
звукового сигнала" (в терминологии [3]) Тогда, с одной
стороны, как известно, L=lg(J/Jp), где Jp - порог
слышимости, а с другой - L=£,J, откуда £=(1 /J)lg(J/Jp). Т.е. Е,
не является "зеркальным отображением кривой" L=lg(J/Jp),
а является такой функцией, которая, будучи умноженная на
J, и дает эту самую кривую. Зеркальной же была бы,
конечно, функция const—lg(J/Jр), что совсем не одно и то же,
но она не приводит к истинной зависимости
физиологического восприятия от уровня звукового сигнала.
Совершенно непонятно, каким образом в [3] "график
слышимости" получается в виде "прямой линии". Судя по
ходу изложения, в результате операции сложения двух
взаимно "зеркальных" кривых (а как еще?). Но как можно
складывать две величины - L и £ - с разной размерностью,
да еще и получать в результате третью величину -
"слышимость", имеющую новую размерность?!
Справедливости ради следует сказать, что [3] содержит
среди прочего верные и интересные замечания: кроме
упомянутой неадекватности огибающих гармоник,
возникающих в усилителе, такие, например, как об
ухудшении неравномерности значения qp при разной
мощности и частоте с увеличением глубины ООС, или о
слышимости слабого нестационарного звукового сигнала в
присутствии сильного маскирующего звука. Но вот в
вопросе о чувствительности слуха автор [3] непостижимым
оброзом заблудился в трех соснах. И все только ради того,
чтобы иметь основание сказать, будто при действии ООС
"форматные искажения НЕ становятся существенно менее
заметными, несмотря на общее уменьшение амплитуды
новых составляющих, появляющихся в выходном сигнале
усилителя"!
На самом деле, как мы покозали, несмотря на
возрастание чувствительности слуха к слабым сигналам,
уровень их "физиологического восприятия" неукоснительно
подает Получается, что ООС все-таки эффективна, раз
уменьшает слышимость форматных искажений - вопреки
[3]! Таким образом, второй краеугольный камень "учения"
[3] на самом деле представляет собой трухлявый пень, а без
него все оно рассыпается в прах.
Что же, опять мы остались у разбитого корыта, все
снова утонуло во мраке, и надежды на разгадку причин
неестественного звучания усилителей отодвигаются в
неопределенное будущее? Не стоит отчаиваться, в данной
ситуации тем аудиофилам, кто этого еще не сделал (многие
уже сделали, и тот, у кого получилось, доволен) можно
предложить следующее. А что, если для начала
попробовать снизить уровень новых составляющих,
появляющихся в выходном сигнале усилителя, до уровня
ниже порога слышимости (прекрасную возможность для
этого открывают работы [5, 6]), а потом уже делать выводы?
Ведь сам автор [3] справедливо указывает, что
"чувствительность слуха резко снижается до нуля за
пределом порога слышимости". Если не будет слышно самих
составляющих, то не будут восприниматься и искажения их
формант. Тогдо, по логике [3], звук должен стать идеальным.
Вот великолепная возможность независимой практической
проверки взглядов [3]. И требуется для этого не так уж
много: чтобы уровень упомянутых составляющих при
громкости 90 дБ не превышал 0,003% (для сравнения -
0,0003% при 110 дБ и т.д.).
И зачем тогда нужна предлагаемая в [3] "обратная
связь по форматным искажениям", производящая на выходе
УМЗЧ четко заметную третью гармонику,
"подчеркивающую естественную красоту неискаженного
звука"? Нет уж, благодарим покорно, избавьте нас от этого
сомнительного удовольствия! Может, кому-то шипение
заигранных грампластинок или аналоговых магнитофонов
что-то и "подчеркивает". Но так от "шума дождя за окном" и
"толстого пухового одеяла", обернутого вокруг головы
автора [3], которые не мешоют ему "слушать флейту",
можно договориться до того, что для "подчеркивания
красоты" следует где-нибудь поблизости от симфонического
оркестра включать циркулярную пилу или отбойный
молоток.
Не нужно никаких подчеркиваний и приукрашиваний.
Можно долго спорить о том, что следует считать
искажениями, а что нет. Для нас ближе и естественнее
традиционное понимание, когда искажением называется
всякое отличие выходного сигнала УМЗЧ от входного, каким
бы благозвучным, "бархатным" оно ни было. Пусть это очень
приятный звук (даже приятнее исходного), но это уже не
исходный звук. Если фоногромма задумывалась своими
создателями "жесткой", то оправданно ли ее "смягчать"?
Любителям "бархатистости" следует дополнять свой
звуковой тракт специальными устройствами,
подмешивающими в сигнал елейные нотки, и не требовать
от УМЗЧ совмещения этой функции. Но знакомы ли они с
термином "высокая верность звуковоспроизведения"? Вот к
верности и нужно, наверное, стремиться, а в идеале - к
полной идентичности. "Для чего?" - спросят нас. Да хотя бы
для того, чтобы не лишать себя возможности сказать: "Вот
это по-настоящему чудесная фонограмма, та же никуда не
годится". А не потчевать себя звуковым наркотиком и
умиляться всем фонограммам без разбору только потому,
что они "разукрашиваются" усилителем по одному и тому
же определенному рецепту.
Могут возразить, что УМЗЧ с уровнем искажений
0,003% не такая уж редкость. Действительно, в проспектах
встречаются близкие значения THD (Total Harmonic
Distortion) Но обычно при этом умалчивается об истинном
уровне интермодуляционных искажений, который еще и
сильно зависит от условий измерения. А на реальном
звуковом сигнале он может быть в десятки раз больше.
Тут очень кстати вспомнить, что при тестировании
усилителей, как правило, наблюдается следующее: замена
одного усилителя другим приводит к значительно менее
резким изменениям звучания, чем замена акустической
системы другой моделью. Стало быть, не усилителем
единым...
Литература
1. Пахомов А. Метод оценки нелинейности амплитудной
характеристики УМЗЧ//Радюаматор. - 2005. - №6.
2. Пахомов А. О нестабильности коэффициента
передачи выходных транзисторов УМЗЧ//
Радюаматор. - 2006. - №2~4.
3. Сучков-Русси О. Форматные искажения в УМЗЧ
//htpp://www. russi. boom. ru.
4. Ганоровский И. С Радиотехнические цепи и сигналы -
М.: Радио и связь, 1986
5. Матюшкин В. Параллельные петли обратной связи и
их применение в УЗЧ//Рад!'оаматор. -2000. ~№12;
2001. -№1-3.
6. Матюшкин В. Некоторые усовершенствования
сверхлинейного УМЗЧ//Рад'юаматор. — 2003. — №4, 5.
7. Никитин К. Generation Next//
Аудиомагазин. — 2003. - №3.
12
РА 7'2006
Синхронный AM-детектор
А.Л. Кул ьс кий, г. Киев
частоты, в
приводились
как ICF-
ICF-
В предыдущих публикациях
[1-3], останавливаясь на
вопросах функционирования
современных радиоприемников,
использующих принцип двойного
преобразования
качестве примера
такие изделия,
SW7600G, ICF-SW10,
SW100. Все перечисленные
радиоприемники интересны не
только использованием принципа
преобразования частоты
"вверх", но также и тем, что для
демодуляции полезного сигнала в
диапазоне КВ в них применена
схема синхронного детектирования.
аудио-видео
Что же представляет собой
детектор, и почему его преимущества столь
велики? Синхронный детектор - это, прежде всего,
весьма остроумное и достаточно сложное
электронное устройство, являющееся
исключительно мощным средством борьбы с
помехами в радиотехнических трактах. Вообще в
технической литературе подобные устройства
упоминаются достаточно часто, хотя, как правило,
схемотехнические их особенности даются
фрагментарно.
В основе работы синхронных детекторов лежит
так называемая система фазовой автоподстройки
частоты (ФАПЧ). На выходе этой системы
формируется сигнал постоянного тока, если
входной сигнал переменного тока имеет частоту,
равную частоте некоторого опорного сигнала.
Выходной сигнал синхронного детектора (СД)
пропорционален одновременно двум величинам:
амплитуде входного сигнала и косинусу разности
фазовых углов входного и опорного сигналов. Эта
уникальная особенность и предопределяет
использование СД как в усилителях постоянного
тока, предназначенных для точного измерения
малых сигналов при высоком уровне помех, так и в
чисто радиотехнических системах.
Вообще, система ФАПЧ незаменима при
качественной демодуляции AM- и FM-сигналов, а
также, например, создании устройств умножения
частоты, частотного синтеза, тактовой
синхронизации сигналов в условиях сильных помех
синхронный
и т.п. Отметим, что именно применение
синхронного детектирования позволило в свое
время наблюдать и слушать передачи экипажа
"Аполло-11" с поверхности Луны!
Функциональная схема ФАПЧ показана на
рис. 1. Здесь фазовый детектор (ФД), в сущности,
сравнивает частоты двух входных сигналов и
формирует выходной сигнал, являющийся
функцией их фазового рассогласования. Если же
эти сигналы различаются по частоте, то на выходе
вырабатывается некоторый периодический
выходной сигнал разностной частоты, в качестве
которой как раз и может выступать, например,
речевой или музыкальный сигнал.
В том случае, если !вх и Дун не равны друг
другу, сигнал фазового рассогласования после
фильтра низкой частоты (ФНЧ) и усилителя
постоянного тока управляет работой генератора,
управляемого напряжением (ГУН), таким образом,
что Нун как бы "отслеживает" значение !вх,
подстраивая для этого генерируемую посредством
ГУН частоту.
В нормальном рабочем режиме ГУН
производит так называемый "захват" частоты Fbx,
автоматически поддерживая при этом постоянство
фазового сдвига по отношению к входному
сигналу. Как это видно из рис1, в ФД после
произведение
подавляющего
произведения
перемножения сигналов их
фильтруется с помощью ФНЧ,
нежелательные составляющие
сигналов.
Именно
устройства
особенности
и
зоме-
свойством
подавлять
f вх
благодаря этой
синхронного детектирования
характеризуются
чательным
эффективно
помехи. Это, в свою очередь,
обусловливается исключи-
тельно узкой полосой частот,
что весьма просто
реализуется выбором
постоянной времени ФНЧ.
Если же СД включен на
выходе тракта
промежуточной частоты
(f=465 кГц), то для его
РА 7'2006
аудио-видео
es
4/2 к
2
£4 *
~Щ2/Г
ty2*.
15,0 +12 6
М3 w»*™
С2
7Ci
9—] Mo
. T C5
О I
f
•DA 2.
ДКЮУД17БД
3
IS,0 -12 В
KD7
£//
2 lOK
1Д5ЭД
£12
4,Лк
RI3
i,Qk
-!2е
£32
Ж %?
56 к
2
?,5к
од
2>Ав
/ГР5^Д£42АС24
56k ~12‘
Sit
-.ИО/
17,2ж
£2?
£’
+128
R9
з
£/4
ЗОК
• -12 а
£/0 120 к
4jfc
KD2
-12В
KP590KW5
2 /5 ^2?
Ы5
£
+ 126
М9
£2o
з£к£2/; czz 7
421 33k
£<9
C?Jt
22.6Г
Ш
•-126
сы
+ 126
^zi—
£23
—4 /s' I—1' 7,5 k
6/ic 1—iLz±-
I R.IS
2/Б Ч2*
C.2G
-126
C20
4^3 к
DA7 Кр5Щ
0022
,Т=С2?
практической реализации наиболее предпочти-
тельными на сегодняшний день "кирпичиками"
являются операционные усилители (ОУ).
Реальная полная функциональная схема СД,
предназначенная специально для выделения
(демодуляции) AM сигнала, показана на рис.2. На
ее основе автором была создана и опробована
принципиальная схема СД (рис.З).
На вход СД поступает сигнал промежуточной
частоты 465 кГ ц. Сам ФД собран на
малошумящем быстродействующем ОУ
(микросхема ЭА1)типа 140УД26Б. Этот ОУ имеет
очень малое напряжение смещения, а потому
оптимален для реализации на его основе ФД,
работающих на частотах до нескольких сотен
килогерц.
С выхода DA1 сигнал поступает на ФНЧ-1,
14
построенный на R6, С6. После ФНЧ полезный
сигнал подается на неинвертирующий вход УПТ,
выполненный на базе прецизионного ОУ типа
К140УД17Б (DA2).
Высококачественный ГУН реализован на
микросборке DA3, полевом транзисторе VT1 и
высокочастотном ОУ типа КР544УД2А.
Оригинальность данного ГУН состоит в
использовании в качестве задающих емкостей
встречно-включенных пар варикапов VD3, VD4 и
VD5, VD6 типа КВ 1 04В. Управляющее напряжение
благодаря цепочке резисторов R12R13 не может
стать меньшим, чем примерно +4 В. Это сделано
для того, чтобы независимо от присутствия
входного сигнала ПЧ частота собственных
колебаний ГУН имела значение порядка 420 кГц.
Чтобы вышеназванное постоянное напряжение
РА 7'2006
£45
VT1
22k
Ulf
loo
S'czo
2
2/l
4n?
45,
си
-Cf
«о
-Lr./s
kD3;
VM
P43
CZf
»
ZniOifi
VJ>5; VD6
J)A8
Ш &>o
’33
°,i
!/Д2/)
-H2B
2
X
75
£
It XT
DA9
525 HtZ
ВЛИЯЛО
применен
VD7 типа
УПТ,
диод
работу
германиевый
+12fe
не
развязывающий
1Д508А. В том случае, когда на вход СД поступает
сигнал ПЧ, на выходе DA2 устанавливается
потенциал, заведомо превышающий +4 В, диод
VD7 отпирается и выходная частота ГУН
изменяется.
Однако для того, чтобы ФД вообще мог
функционировать, одновременно со входным
сигналом, поступающим на вывод 2 микросхемы
DA1, на ее неинвертирующий вход с электронного
ключа, собранного на DA5 типа КР590КН5,
поступает синхронизированный по фазе со
входным прямоугольный сигнал. При этом DA1 с
той же частотой изменяет свой коэффициент
передачи с -1 на +1. На вход DA5 подается
управляющий сигнал, формируемый быстро-
действующим компаратором,
собранным на
КР544УД2А.
срабатывания
регулируется
подстроечным резистором R30.
Для регулировки сдвига
выходного напряжения DA6
предусмотрен R32, который
позволяет точно установить
рабочий режим компаратора.
DA6 через
цепочку
DA6 типа
Порог
компаратора
миниатюрным
КР590КН5.
с этим через
сигнал ГУН
на
посредством
соединен со
аналогового
DA9,
микросхеме
ее вход X
сигнал
♦-12B
/25/
О
ф
СГ
X
са
О
X
4
С выхода
согласующую
R33C28R46 сигнал подается на
формирователь DA8,
собранный на К561ЛА2. Его
выходной сигнал и управляет
работой
Одновременно
С19 выходной
поступает
быстродействующий фазовра-
щатель на микросхеме DA7
типа КР544УД2А. Цепочка
R17R18 подобрана таким
образом, чтобы реализовать
необходимый фазовый сдвиг.
Выход DA7
делителя R34R35
входом У
перемножителя
собранного на
525ПС2. На
поступает выходной
УПЧ.
С помощью резисторов R48,
R49 и R50 выбирают
оптимальный режим работы
DA9. С ее выводов 1 и 2 сигнал
поступает на ФНЧ-2. Питание
электронных узлов синхронного
детектора осуществляется от
двухполярного стабилизи-
рованного источника питания
(12 В). В детекторе были
использованы диоды
полупроводниковые: VD1, VD2
- КД522А(Б); VD3-VD6 -
КВ104В; VD7 - 1Д508А; VD8 - АЛ307; VD9 -
КС133А, транзистор VT1 - 2П103А (КПЮЗЕ, И),
микросборка DA3 - К198НТ1А(Б).
^5ых
T C29
°,i
рис.З
Литература
1. Кульский А.Л. Модифицированный КВ
приемник с преобразованием "вверх"//
Радюаматор. — 2005. - №3. - С.4—7.
2. Кульский А.Л. Современные портативные
радиоприемники с двойным преобразованием
частоты//Рад'юаматор. -2005. - №12. -
С.8-11.
3. Кульский А.Л. Современный FM-приемник,
особенности и перспективы//
Радюаматор. - 2006. — №2. - С. 5—8.
15
РА 7'2006
Пятиламповый приемник "Огонек"
Д.Ф. Кондаков, г. Москва, В.А. Мельник, г. Донецк (http://old.radio.ru)
о
ф
Q
X
о
О
X
и
X
о
Приемник "Огонек (рис. 1) представляет собой
схемную модернизацию приемника "Москвич-3",
внешний вид приемника остался без изменений. По
сравнению с прототипом электрическая схема (рис.2)
несколько изменена в низкочастотной части,
изменены также данные высокочастотных катушек и
силового трансформатора.
Конструкция приемника: пластмассовый ящик
размерами 220x270x160 мм. Масса не более 5,5 кг.
Приемник имеет следующие каскады (рис.2).
преобразователь частоты на лампе 6KJ; УПЧ, детектор
сигнала и детектор АРУ на лампе 6Б8С;
предварительный УНЧ на лампе 6Ж8; оконечный
усилитель на лампе 6П6С; выпрямитель на лампе
6Ц5С.
Диапазон принимаемых частот: длинноволновый —
150...415 кГц; средневолновый - 0,52...1,6 МГц.
Промежуточная частота 465 кГц.
Основные технические данные
Реальная чувствительность приемника при
отношении напряжения полезного сигнала к
напряжению шумов (при снятой модуляции) 20 дБ: на
средних волнах - не ниже 80 мкВ, на длинных - 100 мкВ.
16
РА 7'2006
Избирательность по соседнему каналу (при
расстройке на ±10 кГц) не менее 25 дБ на каждом
диапазоне.
Ослабление сигналов зеркального канала на
средних волнах не менее 25 дБ и на длинных — не менее
28 дБ.
Ослабление сигналов частоты, равной
промежуточной, не ниже 30 дБ на средних и 25 дБ на
длинных волнах.
Полоса пропускания всего тракта приемника лежит в
пределах от 150 до 3500 Гц.
При установке регулятора тембра в положение
"Широкая полоса" неравномерность частотной
характеристики по звуковому давлению на
длинноволновом диапазоне составляет 12 дБ на
частотах выше 250 кГц и 15 дБ на частотах ниже 250 кГц.
При установке регулятора тембра в положение "Узкая
полоса" происходит завал верхних звуковых частот не
менее чем на 10 дБ и подъем нижних на 2 дБ.
Номинальная выходная мощность 0,5 Вт при
коэффициенте нелинейных искажений не более 5%. При
этой выходной мощности приемник развивает звуковое
давление не ниже 6 бар.
Коэффициент гармоник всего тракта по звуковому
давлению на частотах от 150 до 400 Гц не превышает
8% и на частотах свыше 400 Гц - 5% (при модуляции
30%).
Уровень фона не выше 40 дБ.
•Ж Л56Ц5С
Чувствительность с гнезд звукоснимателя при
номинальной выходной мощности составляет 100 мВ.
Питание: радиоприемник рассчитан на питание от
сети переменного тока напряжением 127 или 220 В и
потребляет около 30 Вт.
Электрическая схема. Преобразователем частоты
работает лампа Л1 типа 6А7. В цепь управляющей сетки
этой лампы включены входные контуры, связь которых с
антенной на всех диапазонах индуктивная. В цепь
антенны включены режекторный контур Г1С1,
предназначенный для ослабления помех от
радиостанций, работающих на частотах, равных или
близких к промежуточной, и конденсатор С2, который
защищает катушки от повреждений при случайных
замыканиях антенны с проводами электрической
осветительной сети.
Гетеродинная часть преобразователя частоты
выполнена по трехточечной схеме. В отличие от
аналогичных схем в приемнике "Москвич-3" отсутствует
разделительный конденсатор в цепи управляющей
сетки гетеродина.
Вторая лампа Л2 типа 6Б8С выполняет функции
усилителя промежуточной частоты и диодного
детектора Нагрузкой детектора служит потенциометр
R5, являющийся регулятором громкости.
Автоматическая регулировка усиления в приемнике
не задержанная. Напряжение для нее снимается с
резисторов R5, R6 и через фильтры R4C14 и R3C6
подается на управляющие сетки ламп Л1 и Л2.
В предварительном усилителе низкой частоты
включен пентод 6Ж8 (ЛЗ). Напряжение, усиленное этой
лампой, снимается с ее анодной нагрузки (резистор R3)
и через разделительный конденсатор С21 подводится к
управляющей сетке выходной лампы (Л4) типа 6П6С.
Выходная ступень охвачена отрицательной
обратной связью по напряжению, которая создается
цепочкой R12C23. Напряжение обратной связи
подается с анода выходной лампы на ее управляющую
сетку. В эту же цепь может быть включен конденсатор
С22 - регулятор тембра. Его включение
осуществляется с помощью выключателя Вк 1,
объединенного с ручкой блока конденсаторов
настройки С5, С13.
Выпрямитель собран по однополупериодной схеме
на лампе типа 6Ц5С (Л5). Переключение сетевой
обмотки на соответствующее напряжение
электрической сети производится перестановкой
предохранителя Пр.
В приемниках более позднего выпуска были
произведены некоторые изменения схемы:
1. Исключен регулятор тембра, изъяты
конденсаторы С23, С24, С29 и резистор R12.
2. Изменены номиналы конденсаторов СЮ с 51 на
68 пФ и С17 с 300 на 270 пФ.
3. Изменен номинал резистора R4 с 1,0 на 3,0 МОм.
Более подробное описание схемы приемника, а
также моточные данные и чертежи высокочастотных
катушек, трансформаторов, дросселей и
динамического громкоговорителя приведены в [2].
Литература
1. Левитин Е.А. Справочник по радиовещательным
приемникам. -М.-Л: Госэнергоиздат, 1960. -
С.53-54.
2. http://oldradio. ги/radios/106. shtml
Фотография приемника "Огонек"из коллекции
Виталия Колесника (Россия, г. Серпухов)
ив
о
ш
ч
X
и
1
о
X
ч
0
рис.2
17
РА 7'2006
0013
МАСТЕР КИТ электроника и компьтер
Дорогие друзья! "МАСТЕР КИТ" представляет электронные наборы и модули для самостоятельной сборки
различных устройств. "МАСТЕР КИТ" разрабатывает различные устройства и одновременно создает наборы
для учебных и практических целей. Наборы рассчитаны на самый широкий круг радиолюбителей: от тех, кто
только делает первые шаги, до матерых профессионалов.
В каждый набор входит качественная печатная плата с нанесенной маркировкой, все необходимые компоненты и подробная
инструкция по сборке.
На сегодняшний день ассортимент наборов и модулей "МА СТЕР КИТ" насчитывает около 500 (!) наименований. Все наборы по-
делены на группы по сложности и техническому назначению.
Добро пожаловать в увлекательный мир "МАСТЕР КИТ".
Управляемый светом переключатель
Ю. Садиков, г. Москва
С помощью такого переключателя можно
автоматизировать включение-выключение освещения в
прихожей многокомнатной квартиры, в подъезде жилого
дома или уличного освещения на дачном участке.
Устройство позволяет регулировать порог включения-
выключения, имеет небольшие размеры, обладает
высокой надежностью, простое в изготовлении, не
создает помех в электросети.
Набор NF234, безусловно, будет интересен и
полезен при знакомстве с основами электроники и
получении опыта сборки и настройки устройств.
Общий вид переключателя показан на рис.1, схема
электрическая принципиальная - на рис.2.
Технические характеристики
Напряжение питания.......................12 В
Ток потребления, не более...............30 мА
Мощность подключаемой нагрузки, не более.1300 Вт
Принцип действия. Световым датчиком является
фотарезистор LDR, который в зависимости от его
освещенности меняет свое сопротивление. Через
развязывающий конденсатор датчик подключен к
транзистору TR1. Увеличение освещенности влечет за
собой открывание транзисторного ключа. С коллектора
транзистора TR1 сигнал поступает на триггер, собранный
на транзисторах TR2 и TR3. Триггер меняет свое
состояние при каждом открывании ключа TR1. Сигнал с
выхода одного из триггеров управляет электромагнитным
реле RELAY. Диод D3, включенный параллельно с
катушкой реле, служит для гашения токов самоиндукции в
момент выключения реле. Кроме того, к плечам триггера
подключены светодиоды LED1 и LED2, которые
индицируют состояние триггера. Конденсатор С5
необходим для того, чтобы в момент подачи питания на
схему триггер инициализировался в положение "Реле
отключено". Подстроечным резистором VR1 регулируют
чувствительность переключателя.
Перечень электронных компонентов для
самостоятельного изготовления устройства
R1 - 10 кОм (коричневый, черный, оранжевый)
R2 - 33 кОм (оранжевый, оранжевый, оранжевый)
R3 — 56 кОм (зеленый, синий, оранжевый)
R4 - 300 Ом (оранжевый, черный, коричневый)
R5, R8 - 47 кОм (желтый, фиолетовый, оранжевый)
R6, R9 - 1 кОм (коричневый, черный, красный)
R7, R10 - 5 кОм (зеленый, синий, кросный)
Если в комплект поставки входит реле на 12 В, то Rx=0
(перемычка или резистор нулевого сопротивления). В
случае если в комплекте поставляется реле на 9 В, то
Rx=75 Ом.
С1, С2, С5 - 10 мкФх16 В (электролитический
конденсатор)
СЗ - 2,2 мкФх16 В (электролитический конденсатор)
С4 - 4,7 мкФх16 В (электролитический конденсатор)
LED1, LED2 - (светодиод желтый, d=3 мм)
18
РА 7'2006
рис.З
D1-D3 - 1N4148 (диод)
TR1-TR3 ~ С458 (транзистор)
VR1 - 1 кОм (резистор подстроечный)
RELAY-AJS131 1 (реле 12 В)
Печатная плата размерами 78x40 мм, припой,
контакты
Конструкция. Конструктивно переключатель выполнен
на односторонней печатной плате из фольгированного
стеклотекстолита размерами 78x40 мм. Для удобства
установки устройства в корпус по краям платы
предусмотрены монтажные отверстия диаметром 3 мм.
Печатная плата с обеих сторон показана на рис.З.
Порядок настройки. Подают напряжение питания
12 В. Должен загореться светодиод LED1.
Кратковременно освещают фоторезистор LDR.
Должен переключиться триггер; с характерным
щелчком сработает реле и загорится светодиод
LED2, а светодиод LED1 погаснет. Снова освещают
фоторезистор. Триггер опять сработает, реле
отключится, светодиод LED1 загорится, о LED2 -
погаснет. Подстроечным резистором VR1
устанавливают необходимый порог срабатывания
переключателя. Отключают питание. К контактам "IN
220V" подключают сетевое напряжение 220 В, а к
контактам "OUT 220 В" - нагрузку (например, лампу
накаливания). Подают напряжение питания 12 В.
Теперь собранный триггер может управлять сетевой
нагрузкой.
Чтобы сэкономить Ваше время и избавить Вас от
рутинной работы по поиску необходимых
компонентов и изготовлению печатных плат
"МА СТЕР КИТ" предлагает набор NF234, в комплект
которого входят заводская печатная плата,
инструкция по сборке и эксплуатации, а также все
необходимые компоненты.
Более подробно ознакомиться с ассортиментом
продукции "МАСТЕР КИТ" можно с помощью
каталога "МАСТЕР КИТ" и сайта www.masterk-
it.ru, где представлено много полезной информации
по электронным наборам и модулям "МАСТЕР КИТ.
На сайте работает конференция и электронная
подписка на рассылку новостей, в разделе "КИТы в
журналах" предложены радиотехнические статьи для
Специалистов и радиолюбителей. Ассортимент продукции
"МАСТЕР КИТ" постоянно расширяется и дополняется
новинками, созданными с использованием новейших
достижений современной электроники.
Сделать заказ на наборы "МАСТЕР КИТ" или заказать
каталог Вы можете, воспользовавшись информацией на
страницах 62-64 нашего журнала.
Адреса некоторых магазинов, в которых можно
приобрести продукцию "МАСТЕР КИТ"
Киев. "Электронные наборы
"МАСТЕР КИТ" почтой по всей Украине",
e-mail: val@sea.com.ua, Киев-110, а/я 50,
"Издательство "Радюаматор"
("МАСТЕР КИТ").
Тел./факс (044) 573-25-82,573-39-38.
Заказ высылается наложенным платежам. Срок
получения заказа по почте 2-4 недели с
момента получения заявки. Узнать о наличии
набора и его стоимости можно по телефону
или электронному адресу. Полную
информацию по наборам "МАСТЕР КИТ" см. на
с.62-64.
Киев. "Инициатива", e-mail: ic@mgk-
yaroslav.com.ua,
ул. Ярославов Вал, 28, помещение сервисного
центра SAMSUNG; рынок "Радиолюбитель" (ул.
Ушинского, 4), торговые место № 43,44.
Санкт-Петербург. "Мега-Электроника", е-
mail: info@icshop.ru, http:// www.icshop.ru -
магазин электронных компонентов on-line, ул.
Большая Пушкарскоя, 41.
Тел. (812) 327-32-71, факс. (812) 320-86-13.
Волгоград. ChipSet, e-mail: chipset@interda-
cam.ru,
ул. Петроградская, 3.
Тел. (8442)43-13-30.
Екатеринбург. "Мегатрон", e-mail:
3271@mail.ur.ru,
ул. Малышева, 90.
Тел.(3432)56-48-36.
Владивосток. "Электромаркет", e-mail: elek-
tro@eastnet.febras.ru, http://
www.elektro.febras.ru,
Партизанский проспект, 20, к. 314.
Тел. (4232) 40-69-03, факс 26-17-27.
Барнаул. "Поток", e-mail: escor_radio@mail.ru,
ул. Титова, 18,2-й этаж.
Тел.: (3852)33-48-96,36-09-61.
Ижевск. "Радио", e-mail: rda@udmnet.ru,
ул. Коммунаров, 230, пер. Широкий, 16, ул. 40
лет Победы, 52А.
Тел./факс: (3412) 43-72-51,43-06-04.
Киров. "Алми", e-mail: mail@almi.kirov.ru,
ул. Степана Халтурина, 2А.
Тел.(8332)62-65-84.
Красноярск. "Чип-маркет",
e-mail: sergals@mail.ru,
http:// www.chip-market.ru,
ул. Вавилова, 2А, радиорынок, строение 24.
Тел.(3912)58-58-65.
Мурманск. "Радиоклуб",
e-mail: rclubl37@aspol.ru,
ул. Папанина, 5.
Тел. (8152)45-62-91.
Новокузнецк. "Дельта", e-mail:
vic@nvkz.kuzbass.net, http://www.delto-n.ru,
ул. Воровского, 13.
Тел. (3843) 74-59-49.
Новосибирск. "Радиотехника",
e-mail: wolna@online.sinor.ru,
ул. Ленина, 48.
Тел./факс (3832) 54-10-23.
Новосибирск. "Радиодетали",
e-mail: wolna@online.sinor.ru,
ул. Геодезическая, 17.
Тел./факс (3832) 54-10-23.
РА 7'2006
ПГГ1Э
UU IC
Автомат-эконом электроэнергии с микрофоном и
функцией таймера
А.Л. Одинец, г. Минск
электроника и компьтер
Как известно, срок службы лампы накаливания во
многом зависит от режима ее работы. Ограничение
начального тока в момент включения и плавное его
увеличение позволяют избежать разрушения нити
лампы накаливания. Применение тиристорного
регулятора яркости с фазоимпульсным управлением в
составе автомата лестничного освещения позволяет
ограничить максимальное напряжение в вечерние часы,
когда оно возрастает по причине уменьшения числа
потребителей. Кроме того, такой автомат можно
дополнить акустическим датчиком и функцией таймера,
что позволит при появлении звукового сигнала включать
лампу накаливания с максимальной яркостью на время
от 15 с до 10 мин.
Конструкции, рассматриваемые в данной статье,
представляют собой, так называемые "двухполюсники",
что позволяет включать их последовательно с лампой
накаливания без необходимости дополнительной
проводки. Устройства можно разместить в любом
удобном месте, обеспечив хорошую вентиляцию
коммутирующим элементам в целях пожарной
безопасности.
В качестве базового схемотехнического решения
автомата лестничного освещения используется
тиристорный регулятор яркости [1] с некоторыми
изменениями (рис.1). В частности, два транзистора
КТ361, образующие составной, заменены одним из
серии КТ3107 с большим коэффициентом усиления, а
для уменьшения времени разрядки конденсатора С1
после выключения питания введен резистор R2.
В момент включения регулятор обеспечивает
плавное нарастание тока в течение 1 с, что исключает
превышение его максимально допустимого значения
благодаря плавному разогреву нити накаливания.
Максимальное напряжение в нагрузке задается
резистором R6. Это значение можно выбрать в
пределах 80...90%, что исключает превышение
максимально допустимого напряжения в вечерние часы,
когда число потребителей сокращается и напряжение в
сети возрастает.
Автомат "Мягкая" нагрузка в электросети" (рис.1)
использует фазоимпульсное управление моментом
включения тиристора, что определяет мощность,
отдаваемую в нагрузку. Сущность фазоимпульсного
метода заключается в изменении момента времени
открывания тиристора, считая с момента перехода
сетевого напряжения через нуль. Чем раньше
открывается тиристор, тем больше мощность,
отдаваемая в нагрузку.
В начальный момент времени, когда сетевое
напряжение близко к нулю, конденсатор С2 разряжен,
транзисторы VT2, VT3 и тиристор VS1 закрыты После
завершения зарядки конденсатора С1 транзистор VT1
полностью открыт, и момент открывания тиристора
определяется только постоянной времени цепи R5R6C2.
По мере заряда конденсатора С2 падение напряжения
на эмиттерном переходе транзистора VT2 возрастает.
Когда напряжение станет около 0,6 В, начинает
приоткрываться транзистор VT3, поскольку в его
базовой цепи начинает протекать ток. Это приводит к
еще большему увеличению тока базы транзистора VT2
и лавинообразному включению двух последних и
тиристора. Момент появления тока управляющего
электрода тиристора VS1 определяет мощность,
отдаваемую в нагрузку.
Конструкция и детали. Автомат собран на
печатной плате (рис.2) из двустороннего
стеклотекстолита толщиной 1,5 мм в виде
правильного восьмиугольника, вписанного в квадрат
со стороной 65 мм. Можно, конечно, использовать
круглую заготовку диаметром 70 мм. Печатная плата
предназначена для установки в стандартную сетевую
разветвительную коробку с внутренним диаметром
70 мм. Транзисторы VT1, VT2 могут быть любыми из
серии КТ3107, VT3 - КТ3102. Стабилитрон VD1
заменим Д814Г, КС512, КС515. Диод VD2 - любой
кремниевый. Тиристор VS1 может быть из серий
КУ201, КУ202 с буквенными индексами К, Л, М, Н.
Диоды КД226 с буквенными индексами Г, Д, Е.
Предохранитель FU1 устанавливается на держатель.
Принцип работы. Схема электрическая
усовершенствованного варианта автомата
лестничного освещения, дополненного микрофоном и
функцией таймера, показана на рис.З. В его составе
используется тот же тиристорный регулятор яркости с
фазоимпульсным управлением, но для нормальной
работы автомата и обеспечения питающих напряжений
в состав регулятора введена цепочка последовательно
включенных резисторов R30R31, задающая начальную
20
РА 7'2006
=:©
СТОРОНА КОМПОНЕНТОВ
СТОРОНА ПЕЧАТНЫХ ПРОВОДНИКОВ
рис.2
Е
S
О
X
о
ж
X
X
о
а
Л!
Ф
С
m
яркость свечения ломпы ноколивония на уровне
10... 15%. Это необходимо для получения стабильных
напряжений +5 В и +10 В источника питания в режиме
ожидания. В момент замыкания цепи питания
сопротивление нити лампы накаливания максимально.
Поскольку в состав параметрического стабилизатора
введены балластные конденсаторы С16, С17
относительно небольшой емкости, зарядка
конденсатора С15 происходит не сразу, о в течение
десятых долей секунды. По этой причине постоянная
времени интегрирующей цепи R13C10 должна быть
несколько больше времени установления питающего
напряжения +5 В для обеспечения надежного обнуления
счетчика DD2 в момент включения питания. После
установления питающего напряжения +5 В на входе
инвертирующего элемента DD1.2 с триггером Шмитта
еще некоторое время (определяется номиналами R13,
СЮ) поддерживается уровень лог."0", который после
инвертирования этим элементом обнуляет счетчик DD2.
После завершения зарядки конденсатора СЮ на
работу устройства он влияния не оказывает, поскольку
диод VD5 закрыт.
После установки счетчика DD2 в нулевое состояние
на его выходе Q12 (вывод 1) старшего разряда
появляется уровень нуля, который, инвертируясь
элементом DD1.3, открывает ключевой транзистор VT1.
Нижний вывод резистора R24 оказывается
подключенным к общему проводу, и происходит зарядка
конденсатора С18. Яркость лампы накаливания
возрастает до максимального значения, которое
задается сопротивлением резистора R29. Для
указанного на схеме номинала R29 максимальное
значение яркости составляет около 80%. Таким
образом, при первом включении устройство лампа
накаливания светит с максимальной яркостью 80% в
течение заданного интервала времени. Большую
21
РА 7'2006
"©
DD1 - КР1564ТЛ2 (74HC 14N)
DD2 - KPI 561 ИЕ20 (CD4040BN)
DAI - TL062CP
DA2.DA3 - KP1181 EH5A (78L05)
VT1.VT4 - КТ3102БМ
VT2. VT3 - КТ3107БМ
OW
выходную мощность регулятора (до 95%) можно
обеспечить, только включив его по схеме
трехполюсника. Для автомата лестничного освещения
это не принципиально, поскольку большой яркости
освещения обычно не требуется, но, в случае
необходимости, компенсировать потерю яркости
можно за счет установки лампы накаливания большей
мощности.
Одновременно уровень единицы с выхода Q12
(вывод 1) счетчика DD2 поступает на катод диода VD6,
смещает его в обратном направлении и разрешает
работу генератора, собранного на элементах DD1.5,
DD1.6, R19-R21, С11. Импульсы положительной
полярности являются счетными для DD2, который при
достижении 2048 состояния формирует на выходе
старшего разряда Q12 (вывод 1) уровень единицы. Этот
уровень, инвертируясь элементом DD1.3, приводит к
остановке генератора. Этот же уровень закрывает
22 транзистор VT1 и переводит автомат в режим
РА 7'2006
ожидания. В таком состоянии минимальная яркость
свечения лампы накаливания определяется
положением движка подстроечного резистора R31 и
может быть выбрана в диапазоне 10...50%.
Микрофонный усилитель выполнен на
операционном усилителе DA1.1 и DA1.2. Его
суммарный коэффициент усиления может достигать
5000, поэтому для срабатывания автомата с выхода
микрофона достаточно переменного напряжения
амплитудой 1 мВ. Чувствительность усилителя можно
настроить резистором R5 таким образом, чтобы
автомат не срабатывал от звука шагов на лестничной
площадке, а только на любую голосовую команду. В
таком случае, можно установить яркость в режиме
ожидания, к примеру, 50%, и в случае необходимости
получения дополнительного освещения "хозяином"
лестничной площадки, подать любую голосовую
команду.
Для повышения устойчивости на высоких частотах и
HL I - Зел. сверхьяркий
HL2 - Зел. сверхьяркий
HL3 - Желт, сверхьяркий
HL4 - Краси. сверхъяркий
HL2-HL4 R16-R18
DD1.6
R21
470К
DD1.4
СП 0,1
| мкФ
устранения самовозбуждения в микрофонный усилитель
введены конденсаторы 04, 06. Усиленное переменное
напряжение с выхода DA1.2 через разделительный
конденсатор 07 поступает на выпрямитель, собранный
на диодах VD1, VD2. Выпрямленное напряжение
сглаживается конденсатором 08 и поступает на
одновибратор-формирователь импульса сброса,
выполненный на элементах DD1.1, DD1.2,09, VD3, VD4,
Rll, R12. При достижении напряжения на
конденсаторе 08 порога переключения элемента
DD1.1 (примерно 2,6 В), на выходе элемента DD1.2
формируется короткий положительный импульс,
длительностью около 8 мкс, который, каждый раз при
появлении звукового сигнала, приводит к обнулению
счетчика DD2 и перезапуску таймера. Визуальную
оценку прошедшего времени выдержки (при настройке
таймера) производят по линейке светодиодов
HL1-HL4 (HL1, HL2 - зеленые, HL3 - желтый и HL4 -
красный). Если требуется визуально оценивать
прошедшее время выдержки на
расстоянии, необходимо уменьшить
сопротивление резисторов R15-R18 до
4,7 кОм, а емкость балластных
конденсаторов С16, С17 увеличить до
0,47 мкФ. Время задержки таймера
можно увеличить до 3,5 ч заменой
конденсатора Cl 1 на больший,
номиналом до 2,2 мкФ, а минимальную
задержку изменить подбором резистора
R19.
Следует отметить еще одну
интересную особенность
микрофонного усилителя (DA1.1,
DA1.2). Если увеличить номиналы
конденсаторов (С4 - 0,01 мкФ, С5 -
2,2 мкФ, С6 — 6800 пФ, С7 — 47 мкФ) и
установить автомат внутри помещения
замкнутого объема, то усилитель не
будет срабатывать на звуковые
сигналы, а только на изменение
давления воздуха даже при бесшумном
открывании и закрывании дверей.
Конструкция и детали. Автомат
собран на печатной плате (рис.4) из
двустороннего стеклотекстолита
толщиной 1,5 мм из квадратной
заготовки размерами 78x78 мм. Для
0
О.
ф
Е
£
о
X
S
о
X
X
X
о
о.
X
ф
Е
m
установки в стандартную сетевую
разветвительную коробку типа КЭМ5-
10-7 в квадратной заготовке вырезают
уголки размерами 13x13 мм. В
автомате применены постоянные
резисторы МЛТ-0,125, МЛТ-2 (R34),
подстроечные СПЗ-38, балластные
конденсаторы С16, С17 типа К73-17 с
номинальным напряжением 400 В,
остальные неполярные - К10-17,
электролитические - К50-35. Микрофон
может быть типа CZN-15E, МКЭ-332,
МКЭ-333, МКЭ-389-1. На месте VD12,
VD13, как и в предыдущем варианте,
могут работать Д814Г(Д), КС512,
КС515. Транзисторы VT1, VT4 могут
быть из серии КТ3102; VT2, VT3 -
КТ3107. Операционный усилитель DA1
заменим TL072, TL082; интегральная
микросхема DD1 КР1564ТЛ2 (74НС14),
содержащая шесть триггеров Шмитта,
заменима CD40106, счетчик КР1561ИЕ20 (CD4040)
заменим КР1564ИЕ20 (74НС4040).
Настройка второго варианта устройства
заключается в установке минимальной яркости в режиме
ожидания с помощью резистора R31, чувствительности
микрофонного усилителя — R5 и необходимой выдержки
времени - R21. Задержку срабатывания с момента
появления звукового сигнала или голосовой команды
можно увеличить подбором конденсатора С8. Если при
увеличении номиналов конденсаторов С16, С17 до
0,47мкФ будет нечетко обнуляться счетчик DD2 в
момент включения питания, нужно увеличить емкость
конденсатора СЮ до 4,7... 10 мкФ. При мощности
лампы накаливания более 75 Вт тиристор необходимо
установить на теплоотвод.
Литература
1. Регулируем яркость светильника//
Радио,- 1992. -Nel.-С.22,
23
РА 7'2006
Усилитель для ультразвукового радара
С.М. Абрамов, г. Оренбург
электроника и компьтер
При конструировании ультразвукового радара
радиолюбители сталкиваются с проблемой создания
высокочувствительного избирательного усилителя.
Автор предлагает использовать для этих целей
микросхему К1056УП1 (импортный аналог ТВА2800),
созданную специально для усиления инфракрасного
сигнала, излучаемого пультом дистанционного
управления телевизионными приемниками.
Внутренняя структура микросхемы показана на
рис.1, где 1 - усилитель с регулируемым
коэффициентом усиления, имеющий широкий
динамический диапазон и высокую
помехоустойчивость; 2 - усилитель, дополнительно
усиливающий сигнал; 3 - усилитель разделителя
импульсов, отделяющий полезный сигнал от шумов; 4
инвертор, который "переворачивает" фазу
импульсов относительно выхода усилителя 3. Номера
ножек указаны для 16-выводного корпуса, а в
скобках для 14-выводного. Данная микросхема
рассчитана для усиления модулированных пачек
импульсов на частотах 36...46 кГц. Автор проводил
Вход
блокировки
Выходные
положительные
импульсы
Выходные
отрицательные
импульсы
Входы
преобразователя
зондирующих
импульсов
эксперименты на частотах до 465 кГц и получил
удовлетворительные результаты.
Электрическая схема входного/выходного узла
радара показана на рис.2. В данной конструкции
частота модулированного сигнала составляет 455 кГц.
Противофазный зондирующий сигнал с контроллера
или триггера поступает на базы VT2, VT3
преобразователя напряжения. С обмотки 1
трансформатора Т1 пачка импульсов напряжением
50... 100 В и частотой 455 кГц поступает на
пьезоизлучатель В1. В данный момент на вход
транзистора VT1 необходимо подать единичный
уровень для блокировки входа микросхемы. В принципе,
данный узел можно и не устанавливать, поскольку
диоды VD1, VD2, включенные встречно на входе
усилителя, ограничивают сигнал на уровне 0,6 В. На R1
гасится некоторая мощность преобразователя.
Выход из данной неприятной ситуации автор видит в
применении раздельных излучателей и приемников,
тем самым повысится КПД всего устройства.
Конденсатор С1 необходимо подобрать так, чтобы
амплитуда сигнала на излучателе была максимальна.
С выхода первого усилителя сигнал
поступает на пьезофильтр Z1 с частотой
резонанса 455 кГц (от импортных
радиоприемников). Во время
экспериментов был обнаружен разброс
фильтров по резонансной частоте. У
некоторых фильтров резонансная
частота составляла 461 кГц. При
разработке задающего генератора
данный факт следует учитывать. При
необходимости можно, конечно, вместо
пьезофильтра использовать резонансный
контур, тогда можно понизить частоту
зондирующих импульсов до 36 кГц, но с
некоторой потерей избирательности и
чувствительности усилителя.
Второй и третий усилители
микросхемы связаны между
собой по переменному
напряжению конденсатором
С7. Коэффициент усиления
третьего усилителя можно
изменять с помощью
подстроечного резистора R9,
соединенного с выводом 6
микросхемы, или завести на
нее сигнал АРУ. С
микросхемы можно снимать
как положительные, так и
отрицательные уровни
импульсов с выводов 10 и 7
соответственно.
Трансформатор Т1
наматывают на кольце из
феррита М2000НМ
размерами К10x6x5. Вторая
и третья обмотки содержат
по 15 витков провода ПЭВ-1
диаметром 0,3 мм.
Первичная обмотка
намотана проводом ПЭВ-1
диаметром 0,08 и содержит
100-200 витков.
рис.2
24
РА 7'2006
Индикатор предохранителя
А. Латай ко, г. Днепропетровск
Для удобство эксплуатации и ремонта в аппаратуру
наряду с индикаторами включения вводят индикаторы
целостности предохранителей. Распространенный способ
заключается в подключении индикатора параллельна
предохранителю (см., например, [1]) При штатной работе
устройства падение напряжения на предохранителе
незначительное и недостаточно для срабатывания
индикатора. При перегорании предохранителя к индикатору
через цепи нагрузки прикладывается питающее напряжение,
и ан срабатывает. Преимущество такого схемного решения -
простота и двухпроводное подключение индикатора к
контролируемой цепи. Недостаток - то, что нагрузка при
срабатывании предохранителя не полностью
обесточивается, так как через нее протекает ток индикатора.
Для применения, описанного в [1] (электрооборудование
автомобиля), это несущественно. В других случаях, если
защищаемые устройства или модули имеют малое
потребление тока, это нежелательно или даже недопустимо.
Трехпроводные схемы подключения индикатора к
контролируемой цепи, которые приведены в [2, 3], при
соответствующем исполнении лишены указанного
недостатка. А схемы из [2], кроме того, совмещают в себе
функции индикатора питающего напряжения и целостности
предохранителя. Чтобы не заставлять читателя искать
журналы прошлых лет, на рис.1 в тексте повторена базовая
схема из [2].
Такой индикатор отображает три ситуации:
питающее напряжение есть, предохранитель цел;
питающее напряжение есть, предохранитель перегорел;
питающего напряжения нет.
Схема подкупает своей предельной простотой, и с
успехом может применяться в низковольтных цепях. Однако
опыт ее повторения потребовал внести некоторые
коррективы.
По замыслу автора, при целом предохранителе излучают
оба кристалла светодиода, а при его перегорании - только
"красный". Оказалось, что при использовании двухцветных
светодиодов "азиатского" происхождения (сейчас наиболее
распространенных на рынке) схема не работоспособна как
при исправном, так и при сгоревшем предохранителе цвет
свечения индикатора неизменно красный. Очевидно, что
пороги отпирания "зеленого" и "красного" кристаллов таких
светодиодов и крутизна их вольтамперной характеристики
различаются больше, чем у рекомендованного автором
АЛС331А. Поэтому при исправном предохранителе ток
через "зеленый" кристалл настолько мал, что он практически
не излучает. В обоих случаях "работает" только "красный"
кристалл. Наиболее простое решение проблемы -
достойное простоты исходной схемы — отказаться от догмы,
что исправному предохранителю непременно должен
соответствовать зеленый цвет свечения, и поменять местами
подключение выводов "зеленого" и "красного" кристаллов
светодиода к предохранителю. Теперь по-прежнему при
исправном предохранителе ток преимущественно будет
протекать через "красный" кристалл. Но при перегорании
предохранителя "красный" кристалл отключается, и весь ток
пойдет через "зеленый".
Сторонникам классического распределения роли цветов
там же в [2] для четкого цветоразделения в цепи "красного"
кристалла схемы рис. 1 рекомендуется дополнительно
включить кремниевый диод (по опыту автора, лучше два).
При перегорании предохранителя к "зеленому"
кристаллу прикладывается входное напряжение в обратной
полярности. Так как допустимое обратное напряжение для
светодиодов мало, для гарантированного обесточивания
нагрузки при напряжении питания, большем 5 В, в цепи
"зеленого" кристалла придется установить диод с
необходимым значением обратного напряжения.
Одновременно в цепи "красного" кристалла для сохранения
соотношения порогов отпирания потребуется также
добавить еще один диод. При этом индикатор с успехом
может применяться и в цепях переменного тока, потому что
диады одновременно выполняют функцию
однополупериодных выпрямителей.
На рис.2 показана схема, адаптированная к сети -220 В.
Диоды VD1, VD4 должны выдерживать амплитуду напряжения
сети, VD2, VD3 - любые кремниевые. Сопротивление
резистора R1 во всех случаях выбирают таким, чтобы через
светодиоды протекал ток 5. 15 мА (средневыпрямленное
значение). В цепях с напряжением, превышающим 100 В,
резистор R1 заметно нагревается и должен быть выбран с
необходимой допустимой мощностью рассеивания.
Для сетей переменного тока хорошей альтернативой
резистору может служить гасящий конденсатор, емкость
которого должна обеспечивать требуемый через индикатор
ток. Как это сделать для сети ~220 В, показано на рис.З
Такая схема содержит большее количество элементов, но
тепловыделение в ней практически отсутствует.
Вообще, при необходимости оснащения индикаторами
предохранителей в высоковольтных цепях, стоит вспомнить о
газоразрядных индикаторах. Неоновые лампы последних
разработок имеют вполне современный дизайн и
VD1, VD4 - КД105Б; VD2.VD3 - КД522Б
рис.2
приемлемые габариты. Уже при токе 0,5 мА яркость их
свечения достаточна для большинства случаев. Этот ток в 20
раз меньше тока, необходимого светодиоду! А если учесть,
что падение напряжения на неоновой лампе в среднем в 25
раз больше, чем на светодиоде, то понятно, что на гасящих
резисторах рассеиваться уже практически нечему.
На рис.4 показана схема, функционально аналогичная
рассмотренным ранее.
При исправном предохранителе нагрузка Rh подключена
к сети ~220 В, неоновая лампа НИ питается через VD2, R2
выпрямленным напряжением и светит непрерывно. Точнее,
мигает с частотой 50 Гц, что "на глаз" воспринимается как
непрерывное свечение.
При перегорании предохранителя FU1 индикатор
переходит в мигающий режим работы с частотой около 1 Гц,
так как элементы VD1, Rl, Cl, R3, VD3, HL1 образуют
простейший релаксационный генератор. Нагрузка Rh при
этом оказывается полностью обесточенной. Встречно-
последовательное включение диодов VD1, VD2 исключает
поступление на нее сетевого напряжения через цепи
индикатора.
Работа индикатора по схеме рис.4 опробована при
R1 =0,82... 1,8 МОм, R2=39O...56O кОм, С1=0,22...0,33 мкФ.
Диоды VD1, VD2 должны выдерживать амплитудное
а
0)
с
S
о
х
X
о
X
X
X
о
а.
I-
х
0)
с
m
25
РА 7'2006
001?
a.
a>
E
S
О
*
s
D
*
s
X
о
Q.
I-
*
Ф
E
n
VD1-VD3, VD5 - КД522Б; VD4 - КД105Б
C1 - K73-17 0,15 mk 400 В __________
FU1
VD1 - VD3 - КД105Б
рис.З
значение напряжения сети, для VD3 — Uo6p>80 В.
Кстати, хотя большинство неоновых ламп и допускает
питание переменным током, устойчивый разряд в них легче
обеспечить при питании выпрямленным напряжением. При
этом желательно соблюсти полярность подключения. Для
неоновой лампы ИНС-1 катодом является внешний цилиндр.
Подключение выводов в ней видно через стеклянный корпус.
Для других типов неоновых ламп предпочтительную
полярность при подключении к выпрямленному напряжению
можно определить экспериментально.
Защитный ключ
В.Ю. Солонин, г. Конотоп
Некоторые приборы, например логические
пробники, не имеют источников питания. Они
запитываются от того устройства, с которым
работают. При неправильном подключении провода
питания можно сжечь прибор, значит, нужна зашита.
От неправильной полярности включения
предохраняет диод. Но если по ошибке вместо 5 В
подать, например, 12 В, то диод не защитит, и выход
из строя микросхем прибора неизбежен. Требуется
устройство, обрывающее шину питания при
появлении на ней высокого напряжения.
Автор предлагает простой и надежный ключ с
возможностью оценки поданного напряжения по
интенсивности свечения индикатора. Электрическая
схема ключа показана на рисунке.
EL1 МН 26-120
Если на шину питания подано напряжение 5 В,
которое не открывает стабилитрон VD1, то
транзистор VT2 находится в режиме насыщения и
практически без сопротивления пропускает ток.
Достаточный для этого базовый ток задает лампа
накаливания ELI, нить накала которой слабо
светится, как и должна светиться от 5 В лампа на 26 В.
Если на вход ключа подать напряжение больше
напряжения стабилизации VD1, то открывается
транзистор VT1, что вызывает закрытие транзистора
VT2. Ярче светится лампа ELI от большего поданного
на нее напряжения. Ее сопротивление повышается,
что сдерживает рост тока через транзистор VT1.
Таким образам, лампа накаливания служит не только
Литература
1. Потачин И. Индикаторы перегорания
предохранителей//Радио. - 2001. - №8. - С.45.
2. Нечаев И. Индикатор перегорания предохранителя в
цепи постоянного токо//Радио. - 1996. — №8. — С.45.
3. Прокопцев Ю. Индикатор перегорания
предохранителя//Радио. — 1998. ~№1. - С. 36.
индикатором работы ключа и поданного напряжения,
но и бареттером, уменьшающим размеры ключа.
Если лампу заменить резистором, то для обеспечения
необходимого охлаждения он будет иметь большие
размеры, чем лампа, и транзистор VT1 будет сильнее
нагреваться, что потребует применения больших
радиаторов.
Этот ключ также защищает схему при
неправильной полярности включения питания. Даже
при наличии отдельного источника питания для
прибора ключ полезно использовать как
дополнительную защиту. Бывает, что источник
питания, выходя из строя, подает на выход
повышенное напряжение. Такое возможно,
например, в компенсационных стабилизаторах. В
таком случае ключ защитит нагрузку от сгорания.
Электрические параметры ключа обусловлены
выбранными транзисторами и лампой.
Ключ можно использовать как на одной, так и на
другой шине питания, только проводимость
выбранных транзисторов должна быть разной.
Следует учитывать, что на выходе ключа напряжение
примерно на 0,5 В меньше, чем на входе. Это
неизбежное падение напряжения на полностью
открытом транзисторе. Желательно выбирать такие
типы транзисторов, где оно минимально, чтобы не
пришлось поднимать входное напряжение на
максимальный допуск. Тогда и силовой транзистор
меньше нагревается. Если при использовании более
мощных транзисторов, чем указаны на схеме,
транзистор VT2 полностью не открывается, нужно
заменить лампу накаливания другой, рассчитанной
на большую мощность, а также установить резистор
R1 с меньшим сопротивлением, чтобы полностью
открыть VT1. Напряжение закрытия ключа
определяется стабилитроном VD1. Показанный на
схеме пример выбранных элементов ключа работает
с током до 1 А. Для транзистора VT2 нужен радиатор
площадью 20 смА
РА 7'2006
Ремонт осциллографа С1-93: об измерениях в
преобразователе напряжений
С.А. Елкин, г. Житомир
о.
ф
При ремонте высоковольтной части осциллографа С]93 в
некоторых случаях возникает необходимость измерить
относительно корпуса величины переменных напряжений на
выводах 1 и 2 (рис.1) повышающей обмотки преобразователя
напряжения, служащих для получения после выпрямления (с
умножением) напряжений +4000 В для питания второго анода
электронно-лучевой трубки 17ЛО2Ии 1500 В для подачи в цепь
катода.
рис.1
Технические характеристики
тра нсформатора-преобра-
зователя И.24.730.260-001
приведены в таблице (сердечник
М2000 НМ 1-17 К28х16x9 - 2 шт.).
Нумерация выводов в тексте
приведена в соответствии с
заводской схемой трансфор-
матора И.24.730.260-001 (рис.1).
С общим проводом осциллографа
соединен вывод 4.
Провести такие измерения,
например, авометром Ц4342
напрямую нельзя. При установке
предела измерений напряжений
-XI 000 стрелка измерителя
прибора зашкаливает даже при
попытке измерения напряжения на
выводах 2-3 (~500 В). Это вызвано
возникновением резонансных
явлений в измерительной системе
авометра в связи с
нескольких часов. Для этого трансформатор подключают тремя
проводниками достаточной длины к соответствующим точкам
схемы осциллографа, накальную обмотку (выводы 10, 11 -
рис.1) нагружают на лампу накаливания на напряжение 6,3 В
и ток 0,28 А. Включают осциллограф в сеть и дают поработать в
течение часа. Трансформатор не должен ощутимо нагреваться.
несинусоидальной формой измеряемого напряжения, поэтому
измерения такого рода обычно проводят с помощью
электронного вольтметра. Однако поскольку электронный
вольтметр не всегда есть под рукой, да и не все они имеют
верхний предел 1000 В, как, например, EMG-1343/С, измерения
с достаточной для радиолюбителя точностью все же можно
произвести и авометром Ц4342, если изготовить несложную
приставку.
Схема приставки выполнена на однополупериодном
выпрямителе с фильтрующим конденсатором (рис.2) Авометр
РА1 типа Ц4342 включен на измерение постоянного напряжения
на пределе 1000 В.
В выпрямителе использована диодная сборка КЦ106Г, в
фильтре - конденсатор К15-5 емкостью 0,015 мкФхЗ кВ, 4-
гнездовая панелька XS1-XS4 (рис.З), можно использовать и две
2-гнездовых, например, применявшихся для подключения
дополнительного громкоговорителя в ламповых телевизорах.
Внимание! Подсоединять и отсоединять приставку и
авометр следует только при выключенном осциллографе. При
проведении измерений нельзя касаться соединительных
проводников и элементов схемы приставки.
Приставка позволит провести измерения и на других выводах
трансформатора при отсутствии электронного вольтметра с
достаточной для ремонта точностью. Если трансформатор
неисправен и его пришлось перемотать, ю желательно провести
его испытания перед герметизацией под нагрузкой в течение
Номер обмотки Номер вывода Напряжение, В Ток, А Кол-во витков Марка и диаметр провода Примечание
Uxx Онагр 1хх 1нагр
1 1-2 233 225 0,02 260 ПЭТВ0,1
2 3 542 525 604
3-4 52 50 58
II 5-6 156 151 0,35 174
III 7-8 14,3 13,8 0,08 16 ПЭТВ0.18
8-9 14,3 13,8 16
IV 10-11 7,2 6,9 0,3 8 ПЭТВ 0,41 Под напряже- нием 1500 В
V 12 13 21,5 21,5 0,1 0,45 24 Fp=9 кГц
13-14 21,5 21,5 24
Затем к любому из выводов накала подсоединяют один из
щупов электронного вольтметра или авометр (что хуже) на
минимальном пределе измерения напряжения и, подсоединяя
второй щуп к выводам остальных обмоток, наблюдают за
показаниями. Стрелка вольтметра не должна отклоняться. Такие
же измерения проводят и относительно повышающей обмотки.
Физический смысл метода - измерение доступным
(косвенным) способом достигнутого технологически качества
изоляции (наличие утечки) между перечисленными обмотками
после проведения перемотки.
Кстати, таким же способом можно проверять и
фактическое состояние изоляции (качество)
трансформатора-преобразователя напряжения
заводского изготовления, по поводу работы которого в
ремонтируемом осциллографе возникают сомнения.
Если стрелка вольтметра при проведении измерений
относительно обмотки накала отклоняется,
неисправность можно попытаться устранить
изготовлением развязывающего трансформатора [1], но
если есть утечка с высоковольтной обмотки, то силовой
трансформатор следует перемотать.
Лщература
1. Елкин С.А. "Высоковольтная'болезнь
С1-83//Радюаматор. ~2003. - №6. - С.28.
Е
S
О
У
X
о
X
X
X
о
а.
X
ф
X
m
27
РА 7'2006
Новое использование USB-порта
о.
ф
Е
S
О
*
X
О
*
X
X
о
о.
I-
ф
Е
т
В.П. Чигринский, г. Киев
В статье описывается усилитель мощности звуковой
частоты, предназначенный для увеличения выходной
мощности звуковых карт персональных компьютеров (ПК), и
фонарик, предназначенный для освещения рабочей
области при ремонте ПК. Отличительными особенностями
первой конструкции являются малые габаритные размеры,
отсутствие большого количества навесных элементов,
питание от ПК, второй - малые габаритные размеры и
достаточно высокая яркость при незначительной
потребляемой мощности.
Многие пользователи новых ПК, наверное, заметили,
что почти на всех материнских платах, лежащих в основе их
ПК, есть встроенная звуковая карта. Особенностью
большинства таких звуковых карт является то, что они
предназначены для использования совместно с активными
звуковыми колонками. В случае, когда уже есть пассивные
колонки или нет необходимости в установке активных
акустических систем, например используются
установленные в столе динамики хорошим дополнением к
ПК будет небольшой внешний усилитель мощности
звуковой частоты. Фирма Philips выпускает несколько
3 Вт, TDA7057Q - стереоусилитель с выходной
мощностью 2x3 Вт. Схемы подключения этих микросхем,
взятые из документации фирмы Philips, показаны на
рис. 1-4.
Располагается такой УМЗЧ на небольшой плате,
имеющей форму, позволяющую вставить ее в один из
разъемов USB для получения питания +5 В. Для соединения
усилителя со звуковой картой используется кабель от
стереонаушников. На рис.5 показана цоколевка USB-
разъема ПК.
Плата для усилителя, выполненного на TDA7053,
показана на рис.6 При использовании микросхем других
ПИ7053 in BTL stereo configuration
рис.2
маломощных УМЗЧ, как стерео-, так и моноисполнения, не
требующих внешнего радиатора и большого количества
навесных элементов в корпусах DIP8/DIP16 и SIL9/SIL13.
Наиболее подходящими являются TDA7052/TDA7053 и
TDA7056/TDA7057Q, как не имеющие внешних навесных
деталей TDA7052 - моноусилитель с выходной мощностью
1 Вт, TDA7053 — стереоусилитель с выходной мощностью
2x1 Вт, TDA7056 ~ моноусилитель с выходной мощностью
28
РА 7'2006
12 3 4
и и и и
1-+5V
2-Data-
3-Data+
4-GND
типов плоту придется немного
изменить.
Неплохим помощником тем, кто
занимается техническим
обслуживанием ПК, будет "USB-
фонарик", схема которого показана
на рис.7.
Яркий белый светодиод через
токоограничительный резистор
подключен к USB-порту. Для защиты
светодиода от переполюсовки
используется встречно-включенный
диод. Диод выбирают из серии
КД522, а токоограничивающий резистор ~ по высокой
рис.5
Генератор прямоугольных импульсов с
регулируемой скважностью
В Хвостик
Принципиальная электрическая схема
генератора прямоугольных импульсов показана на
рисунке. Используя ШИМ-регулятор КА7500В (TL494
немного хуже, так как нет 100% регулировки ШИМ],
можно изготовить неплохой генератор прямоугольных
импульсов (20 Гц...200 кГц) с регулировкой скважности
0... 100%. При этом можно использовать две
независимых схемы коммутации с применением схемы с
общим эмиттером или общим коллектором (до 250мА и
32 В), или параллельное включение (до 500 мА).
Если вывод 13 переключить с "земляного" на 14-й
(стабилизированное 5 В), то выходы будут
включаться попеременно.
Питание + 5...32 V
R5 4.7К
Скважность
П2К S1 100/1 ТОЧНО
IN1+ С1
IN1- С2
IN2+
IN2- Е1
Е2
СТ
RT
VREF
СОМР
DTC
ОС
VCC
U1 КА7500 TL494
R7
1К
Вых 2
< 250 мА
Г макс.
R8 1К
Вых 1
250 мА
макс.
яркости свечения светодиода (при условии, что
протекающий через него ток будет в пределах допустимого).
Конструктивно фонарик выполнен в виде ручки, оснащенной
светоотражателем. На ручке
фонарика расположен
выключатель. Шнур для
подключения фонарика к ПК
можно выполнить из кабеля от
принтера или удлинителя для
USB-устройств.
Внимание! Необходимо
помнить, что питание USB-порта
осуществляется от мощного
источника +5 В импульсного
блока питания ПК (ток нагрузки
до 25...30 А) и его замыкание
может привести к вы оранию
разъемов, дорожек и
повреждению комплекту-ющих
ПК.
Согласно документации, КА7500В должна
работать при напряжении от 7 до 42 В и токе на
каждом выходе до 250 мА. Однако у автора при
напряжении выше 35 В микросхемы "стреляли". По
току микросхемы на верхних пределах не
проверялись из-за боязни сжечь их. Имевшиеся
экземпляры микросхем работали и в диапазоне
частот от долей герц до 500... 1000 кГц (в верхнем
диапазоне ШИМ, естественно, хуже из-за
увеличения общей доли времени на переключение
компараторов и выходных ключей).
Сопротивление резистора
на входе генератора должно
быть в пределах от 1 кОм до
100 МОм, но изменение
частоты нелинейное. А вот
изменение частоты от емкости
на входе линейное, по крайней
мере, до 10 мкФ (большие
значения автор не пробовал).
Точность установки или
больший диапазон (от долей
герц до 500...1000 кГц) можно
расширить, применив большее
количество диапазонов.
29
РА 7'2006
СПРАВОЧНЫЙ ЛИСТ электроника и компьтер
Экономичные портативные мультиметры фирмы VELLEMAN
1 1 II If № ~ |£Г^= Ssis&iw I -.4 Ti*
Технические характеристики DVM810 DVM830L DVM850BL DVM890 DVM990BL DVM1090
Напряжение постоянного тако 200 мВ/ 2000 мВ /20 В/200 В/ 500 В 200 мВ/2000мВ /20 В/200 В /1000 В 200мВ/2 В/20В /200В/1000В 200 мВ/2 В/20 В /200В/1000В 200 мВ/2 В/20 В /200В/1000 В 200 мВ/2 В/20 В /200В/1000В
Точность измерения ±0,5% (±0,25% только дпя диапазоне 200 мВ) ±0,5% (±0,25% только для диапазона 200 мВ) ±0,5% (±0,8% только для диопаз. 1000 В) ±0,5% ±0,5% ±0,5%
Напряжение переменного тока 200 В/500 В 200 В/750 В 200 В/600 В 2 В/20 В/200 В /700 В 2 В/20 В/200 В /700 В 200 мВ/2 В/20 В /200 В/700 В
Точность измерения + 1,2% ±1,2% ±1,2% +0,8% ±1,2% ±1,0%±0,8%
Постоянный ток 200мкА/2000 мкА/20 мА/ 200 мА/10 А 200 мкА/2000 мкА/20 мА / 200мА/10 А 200 мкА/2 мА/20 мА/200 мА/10 А 2 мА/20 мА/ 200 мА/20 А 2 мА/20 мА/ 200 мА/ЮА 2 мА/20 мА/ 200 мА/ЮА
Точность измерения +1,0% (+2,0% для диапазона 10 А) + 1,0% (+2,0% для диапазона 10А) ±1,0% (+1,5% для диапозона 200 мА и ±3,0% для диапазона 10 А) ±0,8% (±2,0% для диапозона 20 А) ±1,2% (±2,0% для диопазоно 10 А) ±1,0% (±2,0% для диапазона 10 А)
Переменный ток - 20 мА/200 мА /20 А 2 мА/200 мА /10А 2мА/20 мА /200 мА/ЮА
Точность измерения I ±0,8% (±3,0% для диапазона 20 А) ±1,2% (±3,0% для диапазона 10 А) ±1,2% (±3,0% дпя диапазона 10 A) j
Частота ' переменного токо 45...450 Гц 45...450 Гц 45...450 Гц 40...400 Гц 40...400 Гц 40...400 Гц
.Измерение сопротивлений 200 Ом/2000 Ом/20 кОм/200 кОм/2000 кОм 200 Ом/2000 Ом/20 кОм/200 кОм/2000 кОм 200 Ом/2 кОм/ 20 кОм/200 кОм/ 2 МОм 200 Ом/2 кОм/ 20 кОм/200 кОм/ 2 МОм/20 МОм/ 200 МОм 200 Ом/2 кОм/ 20 кОм/200 кОм /2 МОм/20 МОм 200 Ом/2 кОм/ 20 кОм/200 кОм /2 МОм/20 МОм
'Точность измерения 1 ±0,8% (+ 1,0% для диопазоно 2000 кОм) +0,8% (+1,0% для диапазона 2000 кОм) ±0,8% (±1,0% для диапозоно 2 МОм) ±0,8% (±5,0% для диапазона 200 МОм) ±1,0% (±5,0% для диапазона 200 МОм) ±1,0%
। Измерение емкости - 2000 пФ/20 нФ /200 нФ/2 мкФ /20 мкФ 2 нФ/20 нФ /200 нФ /2 мкФ/20 мкФ 2 нФ/20 нФ /200 нФ/2 мкФ /20 мкФ
Точность измерения - - - ±2,5% ±4,0% ±4,0%
1 Измерение индуктивности - 2 мкГ/20 мкГ/200 мкГ/2 Гн/20 Гн
|- ючность измерения - - - - ±4,0%
| Измерение частоты - - 20 кГц 20 кГц 20 кГц
'Точность измерения - - - ±1,0% ±1,5% + 1,5%
Измерение | температуры - -50...+1000°С -20...+1000°С -20...+ 1000°С
Точность измерения - ±0,75% ±1,0% ±1,0%
'Тестирование транзисторов Есть Есть (10 мкА, 2,5 В) Есть Есть Есть Есть HFE 0...1000
Разрядность । индикоторо 1999(3,5) 1999 (3,5) 1999 (3,5) 1999 (3,5) 1999 (3,5) 1999 (3,5)
Г7 ‘ звуковая [Сигнализация Есть Есть Есть
Напряжение питания 12В 9В 9В 9В 9В 9В
'Габариты, мм 93x45x26 70x126x26 68х13Вх30 В8х170x38 191x82x36 185x84x38
30
РА 7'2006
Экономичные портативные мультиметры фирмы VELLEMAN
f 1 гж» И" |г « i in
Технические характеристики DVM92 DVM66 DVM68 DVM98 DVM345DI DVM645BI
Напряжение постоянного тока 200мВ/2 В/20 В/ 200 В/1000В 400мВ/4 В/40 в/ 400В/1000В 326 мВ/3,26 В/32,6 В/326В/1000В 200мВ/2В/20В /200В/1000В 4 В/40 В/ 400В/1000 В 4 В/40 В/400В/1000В
Точность измерения ±0,5% (±0,8% только для диапазона 1000 В) ±0,5% +0,3% +0,1% 4 В/40 В /400В/1000 В ±0,3%
Напряжение беременного тока 2 В/20 В/ 200 В/750 В 400 мВ/4 В/ 40 В/400 В/750 В 3,26 В/32,6 В/ 326В/750 В 2 В/20 В/ 200 В/750 В 4 В/40 В/ 400 В/750 В 4 В/40 В/400 В /750 В (с.к.о.)
Точность измерения ± 1,2% только для диапазона 750 В ±1,0% ±0,8% ±0,6% ±1,2% (±1,5% для диапазона 750 В) ±0,8%
i Постоянный ток 200 мкА/2 мА/ 20 мА/200 мА/ I0A 4 мА/40 мА/ 400 мА/ЮА 326 мкА/3260 мкА /32,6 мА/326 мА/ 10А 2 мА/20 мА/ 200 мА/ЮА 4 мА/400 мА/ 10А 4 мА/400 мА/ 10 А J
^Точность измерения ±0,8% (±2,0% для диапазона 10 А) ±1,0% (±2,0% для диапазона 10 А) ±1,2% (±2,0% для диапазона 10 А) ±0,5% (±2,0% для диапазона 10 А) ±1,2% (±2,0% для диапазона 10 А) ±0,8%
Переменный ток 2 мА/20 мА/ 200мА/10 А 4 мА/40 мА/ 400 мА/ЮА 326 мкА/3260 мкА/ 32,6 мА/ 326 мА/10 А 2 мА/20 мА /200 мА/ЮА 4 мА/400 мА/ 10А 4 мА/400 мА/ 10 А (с.к.о)
Точность измерения ±0,8% (±3,0% для диапазона 10 А) ± 1,5% (±3,0% для диапазона 10 А) ±1,5% (±3,0% для диапазона 10 А) ±0,5% (±2,0% для диапазона 10 А) ±1,2% (±3,0% для диапазона 10 А) ±1,5%
^Частота переменного тока 40...400 Гц 40...400 Гц 40... 1000 Гц г 40... 1000 Гц 40...400 Гц 40...400 Гц
Измерение сопротивлений 200 Ом/2 кОм/ 20 кОм/200 кОм/ 2 МОм/20 МОм /200 МОм 400 Ом/4 кОм/ 40 кОм/400 кОм /4 МОм 326 Ом/3,26 кОм/ 32,6 кОм/326 кОм /3,26 МОм /32,6 МОм 200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм/200 МОм 400 Ом/4 кОм/ 40 кОм/400 кОм /4 МОм/40 МОм 400 Ом/4 кОм/ 40 кОм/400 кОм /4 МОм/40 МОм
(Точность измерения ±0,8% (±1,0% для диапазона 2 МОм) ±0,6% (±1,0% для диапазона 4 МОм) +0,8% (+1,2% для Диапазона 32,6 МОм) ±0,3% (+5,0% дпя диапазона 200 МОм) ± 1,2% (±3,0% для диопазона 40 МОм) ±0,5%
Измерение емкости 40нФ/100 нФ/ 4 мкФ/40 мкФ 326 нФ/32,6 мкФ 2000 пФ/20 нФ/200 нФ/ 2 мкФ/20 мкФ 4 нФ/400 нФ
Точность измерения - ±2,0% ±3,0% ±4,0% ±4,0% -
Измерение индуктивности
Точность измерения - - - - 1
Измерение частоты 4000 Гц/40 кГц/ 400 кГц/800 кГц 32 кГц/150 кГц 20 кГц • 100 Гц/1 кГц/ < 10 кГц/100 кГц/ 600 кГц
-Точность измерения - +1,0% ±1,2% +1,5% - ±0,1%
Измерение температуры 0...+400°С/ +400...+750°С
Точность измерения - - - +3,0%
Тестирование транзисторов Есть (10 мкА, 3,0 В) Есть Есть (10 мкА, 3,4 В) Есть (10 мкА, 3,2 В) Есть
-Разрядность ; индикатора 1999 (3,5) 3999 + растровая линейная шкало 3999 + растровая лин. шкапа 9999 3 3/4 + линейная растровая шкала 3999 + линейная» растровая | шкала 1
Звуковая ^сигнализация Есть Есть Есть Есть Есть i Есть
Напряжение питония 9В 9В 9В 9В 9В Сеть 230 В или j от батарей
Габариты, мм 85x165x32 91x189x31,5 91x189x31,5 91x189x31,5 78x186x35 238x230x83
Купить все эти недорогие мультиметры фирмы VELLEMAN можно в
офисе «СЭЛ», тел. (044) 575-94-01, факс (044) 575-94-10, e-mail:
info@sea.com.ua, web: www.sea.com.ua
ож
СПРАВОЧНЫЙ ЛИСТ электроника и компьтер
31
РА 7'2006
Индикатор уровня звукового сигнала
А.В. Кравченко, г. Киев
В бытовой электронике для индикации уровня сигнала
применяют всевозможные индикаторы уровня. 10 лет назад
индикаторы уровня, в основном, были стрелочные, на
современном этапе развития микроэлектроники
используются светодиодные или газоразрядные индикаторы
совместно со специализированными микросхемами.
Предлагаемый автором светодиодный 16-разрядный
индикатор выполнен на доступной элементной базе как
автономное функционально оконченное устройство. Он
может найти применение в звуковых усилителях,
эквалайзерах, магнитофонах, для индикации заряда
аккумулятора и т.д.
32
РА 7'2006
В основу работы устройства положен принцип
преобразования аналогового сигнала в цифровой. Для
этого используется дешевый микроконтроллер (МК) АТ
tinyl 5 фирмы Atmel [1], имеющий в своем составе 10-
разрядный аналого-цифровой преобразователь (АЦП). Для
микроконтроллерного моделирования этот пример является
наглядным пособием по программированию.
Принципиальная электрическая схема индикатора
уровня показона на рис.1. Индикатор уровня собран на
четырех микросхемах: IC1 - МК для преобразования
входного сигнала в цифровой код; IC2 осуществляет
преобразование цифрового кода в сигналы управления
индикатором [2]; IC3A предназначена для согласования
уровня входного звукового сигнала и уровня АЦП; IC3B -
для фильтрации и интегрирования звукового сигнала; IC4 -
стабилизирует питающее напряжение и формирует 5 В для
рис.1
DZ1-4
Ш2ББ
DZ1-E
LD2EE
DZ2-4
LD2EE
DZ2-S
LD2EE
DZ2-E
LD2EE
DZ3-4
LD2EE
й
DZ1 -1
LD2EE
LD2BB
LD2BB
й
DZ1 -3
LD2BB
DZ2-1
LD2EE
DZ2-2
LD2BB
*?Ч ,
DZ2-3
LD2BB
л й
DZ-3-1
LD2EE
чт4 даН*
DZ3-2
LD2BB
к]
DZ3-3
LD2EE
питания схемы управления. Индикатор уровня имеет 16-
разрядную шкалу, используются 2 линейки по 10 разрядов
индикатора (4 разряда не используются) или 3 линейки по 6
разрядов индикатора.
Измерительный канал не имеет схемы выборки и
хранения [3]. Интегратор и фильтр верхних частот
построены на IC3. Коэффициент усиления входного
усилителя IC3A можно регулировать в пределах от 1 до 2.
Так как питание операционного усилителя (ОУ)
однополярное, то необходимо согласовать уровни входного
звукового сигнала и уровень АЦП. Эту функцию выполняет
смещение IC3B до определенного напряжения но выходе с
помощью делителя R20R21. Одновременно IC3B
интегрирует входной сигнал и фильтрует высокочастотную
составляющую звука. Совмещение интегратора и фильтра
не очень хорошо отражается на качестве интегрирования
звукового сигнала. Этот пробел можно заполнить
программной оцифровкой и обработкой звукового сигнала.
Но в программе МК нет цифровой фильтрации и интеграции
звукового сигнала, так как это потребует мощных
математических ресурсов. Для решения задачи индикации
уровня это излишне, поэтому МК работает в
ненапряженном режиме.
На выходе МК порта В формируется
шестнадцатиричный код с изменением в сторону роста.
Дешифратор IC2 преобразует шестнадцатиричный код в
напряжение низкого логического уровня на одном из
выводов [2]. В результате соответствующий светодиод
засвечивается. Засветка светодиодов происходит в
динамическом режиме. Это позволило уменьшить ток
потребления от источника питания до минимума.
В начале программы настраивается конфигурация
порта, АЦП. Алгоритм программы прост. Опрашивается
аналоговый вход МК, аналоговый сигнал преобразуется в
цифровой код. В момент опроса и аналого-цифрового
преобразования желательно остановить все процессы в МК
[4] (окончательно в этой программе эта функция
реализована в режиме Sleep), для этого организован цикл в
26 тактов. Согласно документации на МК, для
преобразования необходимо максимум 25 тактов [1].
Фактически эта функция дублирует режим Sleep
процессора. Как только АЦП закончит преобразование,
генерируется прерывание от АЦП и по вектору прерывания
продолжается работа программы. После аналого-
цифрового преобразования и паузы в 25 тактов
организован цикл увеличения временного регистр tmp - R16
на единицу. Так как АЦП имеет 10 разрядов, то результат
преобразования максимального аналогового уровня будет
иметь 1024 отсчета. Для получения 16 отсчетов
(дешифратор и индикатор имеет 16 разрядов) необходимо
согласовать преобразование с помощью коэффициента
деления. Для данного случая коэффициент деления
1024/16=64. Но ввиду отсутствия 17-го разряда, автор
выбрал коэффициент деления 63. Дешифратор не может
включить все выводы выходного логического сигнала
одновременно. Поэтому программа построена на
пошаговое увеличение уровня, с шагом в 63 отсчета, и
выводом соответствующего кода на дешифратор. Если
значение набранного уровня больше чем код
преобразованного аналогового сигнала, программа
возвращается в начало. Соответственно зажигаются только
те светодиоды, которые имеют меньший уровень или
совпадают с отсчетом уровня аналогового сигнала. Для
детального визуального различия разрядов светодиодной
матрицы организована временная задержка
подпрограммой zader.
Сконирование аналогового входа происходит с
частотой, равной тактовой частоте МК, деленной на
коэффициент 16, так чтобы аналого-цифровое
преобразование происходило с частотой 50...200 кГц
(согласно документации на МК [1]). Деление тактовой
:=О
а
ф
н
4»
Е
S
о
X
о
X
X
о
о.
н
¥
ф
R
ш
о
о
зз
РА 7'2006
0013
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
оооо оооооо оооооо
рис.2
частоты МК реализовано в регистре ADCSR. В случае сбоя
по питонию существует подпрограмма SleepReset.
Программе Uroven2 написана на языке Ассемблер с
пояснениями (листинг) и имеет НЕХ-код (для прошивки в
программаторе необходимо изменить расширение файла с
.txt на .hex). Листинг и НЕХ-код выложены на сайте
журнала "Радюаматор" http://www.ra-publish.com.ua.
НЕХ-код занимает небольшое пространство памяти -
100 байт. Для любителей моделирования спецэффектов в
программу можно добавить следующие эффекты. При
включении питания эффект маяка: движение 4 засветок
светодиодов от минимума к максимуму шкалы индикатора
и, наоборот, от максимума к минимуму. При перегрузке на
входе уровня звука включение эффекта "Хаос", хаотическая
засветка светодиодов индикатора При окончании
музыкального исполнения эффект "Падающая капля", когда
уровень звука падает, верхняя "максимальная" засветка
медленно движется в начало индикатора.
В обычных светодиодных аудиоиндикаторах
невозможно создать спецэффекты. В данной программе
спецэффекты не реализованы.
Монтажную плату выполняют из двустороннего
текстолита (рис.2) или на макетной плате (см. фото).
Размеры платы могут быть приспособлены для установки в
бытовую аппаратуру. На плате имеются два разъема К
разъему XI подключают нестабилизированное
напряжение 7...9 В, а к разъему Х2 - один из каналов
звукового сигнала. При монтаже внутри аппарата можно
обойтись без разъемов. Плату монтируют и закрепляют в
корпусе бытового аппарата.
Индикатор 10-разрядный Kingbright DC763HWA, IC1
- ATtiny 15L-1 PI в DIP-корпусе, IC2 - 74LS154 или
советский аналог К155ИДЗ, IC3 - любой ОУ с питанием
5 В, автор использовал LM358, IC4 - стабилизатор 5 В
78L05. Ток потребления схемы с К155ИДЗ
приблизительно 70 мА. Для варианта с микросхемой
74LS154 - приблизительно 30 мА. Максимальный
выходной ток стабилизатора 78L05 - 140 мА. Есть запас
по току, что очень важно для миниатюризации устройства.
Настройка. На схему подается
нестабилизированное питание 7 В. Перед настройкой на
панельку МК в плате ничего не устанавливают. От
линейного выхода бытового магнитофона подают
звуковой сигнал на вход индикатора уровня. На
аналоговом входе МК (вывод 2) проверяют напряжение,
которое не должно превышать 2,5 В. При подаче
внешнего звукового сигнала на вход платы настраивают
максимальный уровень 2,5 В с помощью
подстраиваемого резистора R23. Начальный уровень на
АЦП МК подбирают резистором R21. В случае, если
звуковой сигнал имеет большой уровень напряжения,
необходимо установить делитель напряжения. Для этого
от вывода 3 IC3A к "земле" подключают резистор
делителя (подбирают экспериментально). Если звуковой
сигнал имеет маленький уровень напряжения,
необходимо поэтапно увеличить сопротивление R22, R24
для изменения коэффициента усиления ОУ. Эту операцию
необходимо проводить очень осторожно, чтобы не
допустить насыщения ОУ при усилении сигнала.
Как только МК установлен на панельку платы и
включено питание, первый светодиод (или необходимый
начальный уровень) индикаторной линейки должен
засветиться. При подаче звукового сигнала индикатор
отображает уровень сигнала засветкой светодиодов в
такт музыкального сопровождения. Так как сканирование
сигнала звука происходит с частотой около 50 кГц, то,
возможно, необходимо большее интегрирование уровня
сигнала Для этого добавляют к конденсатору С5
дополнительный конденсатор емкостью от 0,1 до 100
мкФ. Необходимый результат достигается
экспериментально в зависимости от применяемого МК
(внутренняя настройка тактовой частоты процессора
может существенно отличаться).
Индикатор уровня стоит около $10, зато возможности
для моделирования спецэффектов в бытовой аппаратуре не
ограничены, для этого есть огромное неиспользуемое
пространство памяти МК.
Литература
/. Евстифеев А.В. Микроконтроллеры AVR семейства
Tiny и Меда фирмы A TMEL. 2-е издание. - М:
Додэка-ХХ/, 2005.
2. Шило В.Л. Популярные цифровые микросхемы.
Справочник. МРБ, выпуск 1111. —
Челябинск: Металлургия, 1988.
3. Волович Т.П. Схемотехника аналоговых и аналого-
цифровых электронных устройств. - М: Додэка-ХХ!,
2005.
4. Баранов В.Н. Применение микроконтроллеров AVR:
схемы, алгоритмы, программы. - М: Додэка-ХХ! 2004.
34
РА 7'2006
Дайджест по устройствам охранной сигнализации
По материалам сайта http://www.mitedu.freeserve.co.uk дайджест подготовил В.Г. Кисель, г. Киев
ooie
:=©
Охранное устройство для ворот
показано на рис.1. На элементе IC1 а
собран генератор звуковой частоты, в
котором частота регулируется с
помощью подстройки VR1, на
элементе IClb - низкочастотный
генератор. Сигналы этих двух
генераторов поступают на элемент
1С1с, где объединяются так, что
получается звук типа бип-бип-бип.
При открывании ворот замыкается
один из герконовых ключей SWI-SWx
и подает напряжение источника
питания на вход 13 элемента ICld.
Этот элемент представляет собой
таймер со временем работы,
определяемым элементами R3 и С4.
Выход элемента подключен к
пьезоизлучателю S1. Поэтому при
открывании ворот пьезоэлемент
излучает 20-30 звуков типа бип-бип-
бип, что свидетельствует о том, что
"вас заметили". Пьезоизлучатель
можно заменить светодиодом,
который нужно включить через
резистор 1 кОм. Микросхема 4093
имеет отечественный аналог К561ТЛ1.
На рис.2 показана работа геркона в
присутствии постоянных магнитов:
рис.1
Figure 2.
"Normally closed”
reed switch
Small magnet
mounted near
reed switch
Reed switch
рис.2
о.
e>
с
S
о
х
X
а
х
х
х
о
а.
I-
х
а>
х
tn
35
РА 7'2006
001?
О.
Ф
E
s
о
*
s
о
s
X
о
Q.
H
*
Ф
E
m
emos
4001
±C4
~100n
□3
BC
547
50v
1 Amp
BC
547
CB
100П
C9
IDO
UF
Z1
9v
РА/
TAMPER
Ov
Q
QI
BC
547
у .
retain
strip
4148
о
12v
N/O SW
INSTANT _
конденсаторы C1-C5, чтобы
устранить помеху от
импульсных источников.
При замкнутом контакте
конденсатор Сб заряжается
через резистор Rl I. Эта цепь
используется как задержка по
входу, и время задержки
равно примерно 30 с. Когда
это время истекает,
загорается светодиод LED6,
сигнализируя о том, что
система готова к работе.
Чтобы предотвратить запуск
сигнала тревоги, используется
скрытый переключатель (Re-
Entry Switch). При этом
конденсатор Сб разряжается
и запускает таймер входа.
Элемент "И" IC3 работает
07
IDOn
рис.5
только на зону I. Аналога
элементу 4082 в
отечественной элементной базе нет,
поскольку это элемент "И" без инверсии.
Но можно использовать элемент с
инверсией, после которого установить
инвертор. То же самое касается элемента
IC2, который работает как элемент "И" для
зон 2-5. Элементу 4072 также нет прямого
аналога. Элемент 4050 имеет аналог
К561ПУ4.
Миниатюрный петлевой сигнал
тревоги показан на рис.4. Схема
содержит два идентичных транзисторных
переключателя. Каждый имеет свой
светодиод сигнала тревоги, и оба
транзистора связаны со звуковым
сигналом тревоги. Диоды 1N4148
установлены, чтобы предотвратить
срабатывание обоих светодиодов от
одной зоны. В качестве датчиков (зона 1 и
зона 2) используются проводные шлейфы
или герконы, или даже их комбинация.
Модульная система сигнала
взлома показана на рис.5. Схема имеет
автоматические задержки входа и выхода.
Питание от источника 12 В. Устройство
запускается с помощью переключателя
SW1. Количество зон в системе не
ограничено, некоторые из них могут быть
ударного типа. Перед включением SW1
все зеленые светодиоды должны светиться
(на рис.5 они более светлые). Теперь у вас
o-zort
магниты можно установить так, что они будут
либо открывать, либо закрывать геркон.
Система охраны с 5 зонами
показана на рис.З. Каждая зона,
показанная на этом рисунке, имеет
нормально замкнутый контакт (слева). Это
может быть микропереключатель или геркон,
установленный на двери или окне. Зона I -
обычно входная дверь здания, в этой зоне
используется задержка срабатывания. Зоны
2-5 - зоны немедленного срабатывания.
Параллельно контактам устанавливают
С2
lOOuF
4b
LSI
рис.6
36
РА 7'2006
+12V
Sensor
IC1c
14
s
IRF610
or 8UZ10
7
рис.7
ov
подачей напряжения на базу Q6 через
□ CUT TRACK [28] I solder BRIDGE [ 9] [ WIRE LINKS [13] R12. Загорается светодиод, который
есть одна минута, чтобы покинуть помещение. Как
только вы это сделали, подаст сигнал
пьезоизлучатель входа (entry buzzer). Это означает,
что вы уложились в заданное время и система
заработала. Когда вы снова зашли в помещение, у
вас есть минута, чтобы выключить SW1, скрытый в
известном вам месте. Если вы это не сделали, то
включится реле, за ним последует звонок. Он будет
звонить 40 минут. Но, выключив SW1, вы можете это
прекратить.
Зона остальных шлейфов не имеет задержки.
Зона 24-часовой охраны обеспечивается шлейфом,
подключенным к управляющей цепи тиристора. При
включении тиристора включается звонок, но при
этом ограничения времени нет. Нажатием кнопки
SW2 тиристор можно выключить.
Сигнал тревоги, активируемый водой
Представляет собой таймер 555 (отечественный
аналог КР1006ВИ1), включенный как
автоколебательный мультивибратор и питаемый
эмиттерным током транзистора ВС109С (рис.6).
При отсутствии воды контакты в базовой цепи
транзистора не замкнуты, базовый ток не течет и
транзистор закрыт. Как только контакты становятся
мокрыми, транзистор включается. В коллекторной
цепи течет большой ток, и таймер вырабатывает
звуковой сигнал, который поступает на
громкоговоритель.
Сигнал тревоги на радиочастоте
Схема устройства достаточно проста (рис.7).
==©
Q.
Ф
Е
S
о
*
о
X
Z
о
а.
н
*
ф
Е
m
Оно устанавливается прямо на вашей
двери и предупреждает о подходе
постороннего человека. Элемент IC1 о
работает на частоте выше 1 МГц
вместе с датчиком (он представляет
собой кусок алюминиевой фольги
размерами 20x20 см). Генератор на
элементе IClb работает на звуковой
частоте. Когда нога или рука человека
приближается к датчику, частота на
элементе 1С1а существенно
понижается. Если ваш радиоприемник
настроен на более низкую частоту, то
сигнал тревоги раздастся в вашем
радиоприемнике.
Подключите антенну к адаптеру
сети, и окажется, что средневолновый
сигнал будет излучаться буквально
каждым проводом вашей электросети.
Настройте тщательнее ваш
радиоприемник, и он предупредит вас
об опасности.
5-разрядная клавиатура
управления тревогой
Выберите пять кнопок клавиатуры,
показанной на рис.8 и используемой
для введения кода, и подключите ее к
входам А, В, С, D, Е. Общий провод
подключите к резистору R1, а все
оставшиеся кнопки клавиатуры - kF.
Поскольку ваш выбор может включать
не только цифры, но и буквы, то число
вариантов приближается к 100000.
Вам необходимо нажать кнопки в
нужном порядке и во временном
интервале, установленном С1 и R2
(примерно 10 с). В конце процедуры
ток через Rl 1 включит транзистор Q6.
Включится реле и заблокирует себя
свидетельствует о включении
тревожной сигнализации. Чтобы отключить
сигнализацию, нужно нажать кнопки А, В, С, D, Е в
том же порядке. В схеме рис.8 используется
микросхема 4081, состоящая из 4 двухвходовых
элементов "И". Отечественного аналога нет,
поэтому нужно использовать элементы "И-НЕ" типа
К561ЛА7, после каждого из которых установить
инвертор. На выходе каждого такого элемента
сигнал лог.'Ч" появляется только при наличии ”1” на
обоих входах. При нажатии кнопки А "1"
фиксируется цепью С1 и R2, после чего можно
нажимать кнопку В, при этом первый элемент "И"
37
РА 7'2006
электроника и компьтер
Motorcycle
Alarm
*—+ ve-----I-FS1-I—
1 Amp Key
Switch
Any number of
normally open
Switches may-
be used
•-----ve--------
фиксирует себя через резистор R3 Если
нажать неиспользуемую кнопку,
подключенную к входу F, то транзистор Q4
открывается и на входе 1 первого элемента
"И" появляется лог."0", и процесс набора
срывается. Поэтому, если вы сделали
ошибку, то набор нужно начать сначала.
Если хотите обеспечить более высокий
уровень секретности, то нужно использовать
клавиатуры с большим числом знаков.
Например, 16-знаковая клавиатура даст
полмиллиона комбинаций.
На рис.9 показано расположение
рпр
kD1 (Buzzer)
::D4 ::C5
0.0 = 1
0 = 0
Piezo Buzzer
Maplin CR34M
R5 295 9386
emos
4001
IGNITION
O—H-
03
ODOR
о—И-
02
Т°
12v
2 :D11
D103:
R3
11
= 10 uF 25v
= 220uF25v
= 220uF25v
BC547 npn
BC557 pnp
BC547 npn
BC547 npn
5 x 2k2
2 x 4k7
4 x 10k
2 x IM
QI =
Q2 =
Q3 =
q4 =
—] Ryi
Relay
Coil
270R
(min) ।
Ryl & Ry2 Viewed From Above
Maplin YX94C
RS 369 S4S
Z1 = 16v Iw
10k
*Q2
C?S
-—| Ry2
Relay
Coil
270R
(mm) t
R1Z
й
элементов схемы рис.8.
Сигнал тревоги для мотоцикла
В схеме рис.10 можно использовать
любое количество нормально разомкнутых
ключей. Установите ртутные переключатели
так, чтобы они переходили в замкнутое
положение, когда двигают руль или изменяют
транзистор
коллекторе
высокое
Через
Q2 и Q3
положение мотоцикла. При
этом включается
Q1, на его
появляется
напряжение,
транзисторы
включается реле, а через него
сирена. Если вернуть все на
место, ключи размыкаются, но
сирена звучит еще две минуты
(это время определяется
конденсатором С1). Хозяин
отключает схему с помощью
выключателя, установленного
в секретном месте.
Сигнал тревоги от
угона
Схема была разработана
для ситуации, когда угонщик
выбрасывает
автомобиля.
открывается, когда включено
зажигание, мотор продолжает
работу. Через несколько
минут, когда угонщик отъехал
на безопасное расстояние,
включается сигнал тревоги и
водителя из
Если дверь
сз
С4
се
Else - IDOnF
D2 = 1М4001
D3 = 1N4001
D7 = 1N4001
Else = 1N4148
мотор выключается.
В схеме рис. 11 имеются
входные сигналы "Дверь" (Door) и
"Зажигание” (Ignition). Логика
построена так, что при наличии
зажигания и открывании дверцы
на выходе первого логического
элемента появляется сигнал
лог."1", который через цепь
задержки R7R8C4 с постоянной
времени около 3 мин поступает
на входы третьего логического
элемента, на выходе которого
появляется лог."0", и через
резистор R10 включается
транзистор Q2. Через него
включается верхнее реле,
которое включает сирену.
Одновременно этот лог."О"
отключает транзисторы Q3 и
Q4, которые управляют вторым
реле, отключающим мотор.
На рис.12 показано
Н сит track [34] I SOLDER BRIDGE [12] [ WIRE LINKS [10 ] расположение элементов.
38
PA 7'2006
Микроконтроллеры PIC. Действие 6
С.М. Рюмик, г. Чернигов
Гораздо легче найти ошибку, чем истину
В редакцию пришло письмо от студента Алексея
Ф. Он попытался перевести программу
электронного термометра на микросхеме DS1621
[1] с МК А Т89С2051 на A Tmega8 Решение "в лоб"
не получилось, поэтому ему пришлось освоить
встроенный в AVR режим аппаратной поддержки
шины гС Термометр заработал, но вопрос
остался: как управлять микросхемой DS1621 (или
аналогичной) через обычные линии портов МК?
Ответ будет полезен для всех читателей, тем более
что он распространяется и на РЮ-контроллеры.
Как известно, шина 1^С является одной из
наиболее популярных в практике применения МК.
Через нее можно управлять аудиоусилителями,
видеопроцессорами, FLASH-ПЗУ, термодатчиками,
(Иоганн Вольфганг Гете)
УСТАНОВКА режима термометра СТАРТ однократного измерения температуры
I Start I Write 0x90 I Ack I Write OxAC I Ack I Write 0x01 I Ack I Stop! I Start I Write 0x90 I Ack I Write OxEE I Ack I Stop I
"©
! Start | Write 0x90 [ Ack | Write OxAA | Ack [ Re Start | Ack | Write 0x91 | Ack j Read "tm" | MAck | Read "z”| NAck | Stop |
ЧТЕНИЕ температуры (''tm"=0 0x7D для 0 +125 C, “tm“=0xC9 OxFF для -55 -1 C, “z"=0 ,0 С, "z'-0x80 ,5 С)
Пример Если tm=0x12, z=0x80, то температура +18,5 С. Если tm=0xE0, z=0x00, то температура минус 31 С
рис.З
электроника и компьтер
индикаторами и т.д. Теоретические сведения,
характеристики и типовые схемы включения
приведены в [1,2].
Для радиолюбителей важно знать, что устройства,
подключаемые к шине КС (она же TWI - Two-Wire serial Interface),
могут работать в двух режимах: "Master" (ведущий, рис.1) и "Slave"
рис.4
СТАРТ однократного измерения температуры ।
шину Рс. Эго самое сложное занятие, остальное
делается по шаблону. В частности, операции старто, записи,
чтения, проверки оформляются в виде функций: i2start(), I2write(),
i2ack(), i2mack(), i2nack(), i2read(), i2stop(). В Си-программе их
(ведомый, рис.2). Кроме того, формирование сигналов 1^С может
перечисляют, расставляя в нужной последовательности.
Внутреннее содержание функций можно менять по своему
усмотрению, упрощая или усложняя алгоритм обработки.
Например, функция паск() в [1] содержит встроенную, но не
выведенную наружу проверку отклика "slave". Ее можно либо
удалить, либо использовать в основной программе.
Главный принцип, о котором нельзя забывать при работе с
шиной 12С, - это осторожная запись высокого уровня в линии SDA,
SCL Его должны формировать внешние нагрузочные резисторы
R1, R2 (рис.1 и рис.2), а не ключевые КМОП-транзисторы
"мастера" или "слейва".
В подтверждение сказанному, в схеме электронного
термометра линии Р1.0, Р1.1 микросхемы АТ89С2051 имеют
выходы с открытым стоком, т.е. без внутренних нагрузок.
Следовательно, оператор "Р1.0=1" приводит к обрыву цепи, при
этом лог."1" формируется только внешним резистором. Для
примера в листинге 1 показана функция i2ack() с характерными
приемами записи и чтения MCS-51.
Листинг 1
производиться программным или аппаратным способом (табл.1).
Под "аппаратным" понимается вариант, когда две линии какого-
либо МК имеют альтернативные функции SDA, SCL. При этом
внутри МК размещаются специальные регистры и приемо-
передающие узлы. "Программный" способ подразумевает
обычные линии обычных портов.
В электронном термометре, выполненном на микросхемах
DS1621 и АТ89С2051 [1], применяется программный способ
формирования сигналов. МК выступает как "Master". Линии
портов в принципе могут быть любыми, но предпочтение отдается
с открытым стоком (коллектором), поскольку шина КС имеет
внешние нагрузочные "pull-up" резисторы R1, R2.
Обмен данными по линиям SDA, SCL производится согласно
временным диаграммам, условно представленным на рис.З и
детализированным на рис.4. Режимы работы DS1621 отобраны
только самые необходимые из Datasheet http://pdfserv.maxim-
ic.com/en/ds/DS1621.pdf, 242 Кб.
"Табулограммы", аналогичные рис.З, необходимо
самостоятельно составлять для каждой микросхемы, имеющей
/‘Библиотека внешних функций 12с. Семейство MCS-51 =1*/
#include <io51.h> /‘Библиотека ввода-вывода =2*/
ftdefine SDA Pl.0 /‘Условное имя линии 0 порта Р1 =3*/
#define SCL Р1.1 /‘Условное имя линии 1 порта Р1 =4*/
extern void pause(void); /‘Внешняя функция задержки =5*/
/‘-----Функция проверки бита подтверждения 12С----- -=6‘/
unsigned char 12ack(void) /‘Команда АСК шины 12с =7‘/
{ unsigned char check, у; /‘Данные и счетчик =8‘/
SDA — 1; pause(); /‘Установка единичных уровней =9‘/
SCL =1; /‘на SDA, SCL с паузой между ними =10‘/
for (у = 10; у > 0; у—) /‘10 попыток чтения =11‘/
{ pause(); /‘Задержка времени= 12‘/
if ((check -- SDA) == 0) break; /‘Досрочный выход=13‘/
) /‘Если за 10 чтений нет подтверждения, то ошибка=14‘/
SCL = 0; pause(); /‘Уровень лог.О на линии SCL =15*/
return (check) ; /‘Возрат ‘’0” (норма) , "I" (ошибка) =16*/
) /‘Окончание функции <i2ack> =17*/
Таблица 1
МК Арх. Ес Аппаратный Программный
АТ89С2051 MCS-51 - - Master-Slave
ATmega8 AVR TWI Master-Slave Master-Slave
PIC16F873A PIC 16 Ес Master-Slave Master-Slave
Порты общего назначения в семействах AVR, PIC являются
более сложными по устройству. Типичной ошибкой при переносе
Си-программ, составленных ранее для семейства MCS-51,
является механическая замена операторов "SCL= 1" аналогичными
операторами, выставляющими лог."1" на линии SCL. Выходы в AVR
и PIC имеют высокую нагрузочную способность, как по нулю, так и
по единице. Они просто-напросто "перекрывают кислород"
ведомому устройству.
Избежать казуса помогает стандартный прием: организация
так называемого "квазиоткрытого стока". Для этого задействуются
регистры PORTx, DDRx (AVR) и PORTx, TRISx (PIC), где "x" -
алфавитная буква порта. При установке PORTx.a=0, DDRx.a=l
или PORTx.a=0, TRlSx.a=0 на выходе линии "а" порта "х"
формируется лог."0", что эквивалентно замыканию ключа на рис. 1
и рис.2. При записи PORTx.a=0, DDRx.a=0 или PORTx.a=0,
TRISx.a=l линия становится входом без нагрузочного резистора,
что в первом приближении эквивалентно открытому стоку. Слово
"квазиоткрытый" подчеркивает физическое ограничение на
коммутируемое напряжение, поскольку при настоящем "открытом
стоке" оно может значительно превышать питание.
В листингах 2, 3 показаны функции i2ack(), которые
аналогичны листингу 1. Чтобы дословно не повторяться, число
проверок на линии SDA сокращено с 10 до одной. Еще одна
39
РА 7'2006
Листинг 2
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
//=Библиотека внешних функций i2c=, Семейство AVR =1
^include <avr/io.h> //Библиотека ввода-вывода —2
#define SCL РВО //Условное имя для линии РВО порта В =3
tfdefine SDA РВ1 //Условное имя для линии РВ1 порта В =4
extern void pause(void) ; //Функция задержки времени =5
//------Функция проверки бита подтверждения I2C-------=6
unsigned char i2ack(void) //Команда АСК шины I2C =7
( unsigned char check=0; //Бит подтверждения в норме =8
PORTB &= -v((_BV(SCL) & (_BV(SDA) ) ; //Биты PORTB в 0 =9
DDRB fi= -i_BV(SDA); pause(); //Уровень лог.1 на SDA=10
DDRB &— "v BV(SCL) ; pause() ; //Импульс лог.1 на SCL=11
if (bit_xs_set(PINB,SDA)) check++; I/Если ошибка =12
DDRB |= BV(SCL) ; pausef); //Уровень лог.О на SCL =13
return (check); //Возврат "0“ (норма), "1" (ошибка)=14
) //Окончание функции “i2ack" =15
Листинг 3
/=Библиотека внешних функций i2c=. Семейство PIC =1
#define SCL 3 //Условное имя для линии RC3 порта С =2
#define SDA 4 //Условное имя для линии RC4 порта С =3
//------Функция проверки бита подтверждения I2C--------=4
unsigned char i2ack(void) //Команда ACK шины I2C =5
( unsigned char check=G; //Бит подтверждения в норме =6
PORTC Ь= М(1 « SCL)&(1 « SDA)); //Биты PORTC (0) =7
TRISC |= (1 « SDA); Delayus(10); //SDA-вход, 10 mkc=8
TRISC |= (1 « SCL); //SCL=bxoa (на линии лог.1) =9
Delay__us(10) ; //Импульс лог.1 на SCL, 10 мкс =10
if (PORTC.f4 != 0) check++; //Если SDA==1, то +1 =11
TRISC &= %(1 « SCL); //5СЕ=выход (на линии лог.О) =12
Delay_us(10); //Пауза 10 мкс с лог.О на SCL =13
return (check); //Возврат "О" (норма), "1" (ошибка)=14
) //Окончание функции “i2ack" =15
R3 10 к
"Сброс" |-[
SB1
28
27
24
VCC
X/Y
GND
SDA
SCL
ГТ AO
b
'T A1
A2
DA1 DS1621
С1 C2 27 9
”ZQ1
8 МГц Ю
DATA
CLOCK
PGM
GND
+5 В
C3 0,1 mk
DD1 PIC16F873A ~
1
20
+5 В
04
33 mk
OSC1
0SC2
PGM
VPP
Vdd
PGD
PGC
RC2
RC1
RC4
RC3
Vss
Vss
RBO
RB1
RB2
RB5
8
19
HG1
R4
22 к
21
22
23
26
13
12
2
3
11
12
13
14
5^
6
15
14
R5, R6 4,7 к
VCC
Vo
GND
DB4
DB5
DB6
DB7
RS
WR
E
тонкость. Малая величина задержки времени во внешней
функции "pause" или в "delay_us" может быть второй причиной
неработоспособности программы, ведь AVR и PIC выполняют
команды в 3-12 раз быстрее, чем MCS-51. Вывод при начальном
тестировании все задержки времени надо устанавливать
побольше, а затем постепенно снижать их.
В Интернете размещены готовые библиотеки функций 12С для
AVR, например, http://hubbarcLengr.scu.edu/embedded/avr/avr
lib/avrlib.zip (1,4 Мб) , http://rh.qrz.ru/ZIP/rumik6.rar. По идее,
такие же библиотеки можно поискать и для PIC, но разработчики
компилятора MikroC позаботились о пользователях и
предоставили в их распоряжение встроенные функции 12С.
Остается лишь попрактиковаться в применении функций на
реальном устройстве.
Термометр "PIC + ЖКИ + DS1621" - такая связка
радиоэлементов изображена на электрической схеме рис.5
Интегральный датчик DA1 измеряет температуру окружающей
среды, МК DD1 обрабатывает принимаемую информацию,
индикатор HG1 отображает ее на двухстрочном
жидкокристаллическом экране. Шина 12С подключается к
выводам 14 и 15 МК. Ее нагрузкой служат резисторы R5, R6,
сопротивление которых выбирают из расчета протекающего
тока в открытом состоянии 0,5...1,5 мА.
Выводы SDA, SCL контроллера могут использоваться как
обычные линии портов (программный режим) или как
альтернативные (аппаратный режим). Для первого случая в
MikroC заготовлена библиотека "Software l2C Library", для
второго - "rC Library". Управляющая программа (листинг 4) для
+5 В
рис.5
Листинг 4
1 //Электронный термометр, “PIC. Действие 6“ Тарная РА, №7-2006
2 //PZC16F873A; S МГц; фьюзы: US, IMP, SOREF, PWRTEX; ”pic61.Cn |lI
3 int main(void) //Начало основной программы \
4 { unsigned char cm, z; //Ыо=градусы, г=дес.Ч7ые доли градуса |
5 Р0RTA=TRISA™PORTC“TRISC“0x00; //Порты Ar С - выходы с лог.О |
6 OPTION_REG=Ox7F; PORTB=OxFF; TRISB“OxDB; //Выходы на Ж'Я
7 Lcd_Custom_Config(6PORTB,5,2,1,0,6P0RTC, 2,0,1): //Книц. ЙЖЯ
в Lcd_Custom_Cmd(Lcd_CURSOR_OFF); //Выключение курсора JiGCK ill
9 Lcd_Custom_Out(1, 3, "с - +20,0 С”)г //Начальная надпись
ip Lcd_Cuscom_Chr(1, 13, OxEF); //Знак градуса Цельсия
11 12 C__Init (100000); //Инициализация Х2С
12 I2C_Starc () ; // Команда СТАРТ I2C
13 12С__1Гг (0x90); //Логический адрес DS1621 при записи
14 I2C_Vr(ОхАС); I2C_Ur(0x01); //Установка режима термометра
IS I2C_Stop(); //Команда СТОП 12С
16 while (1) //Бесконечный цикл измерения температуры
17 { I2C_5tart () : //Команда СТАРТ Т2С
18 12С_Ыг(0x90); I2C_Wr (ОхАА) ; //Режим чтения температуры
19 I2C_Repeated_Start(); //Команда ПОВТОРЕНИЕ СТАРТА I2C
Z0 IZC_Ur(0x91); //Логический адрес DS1621 при чтении
21 cm = I2C_Rd(l); //Чтение целой части градусов температуры !
22 while (I2C_Is__Idle() 0); //Ожидание АСК Т2С
23 z «= I2C_Rd(D); //Чтение десятых долей градуса температуры
24 while (I2C_Is_Idle() »"= 0); //Ожидание HACK j |
25 I2C_Repeaved_Start(); //Команда ПОВТОРЕНИЕ СТАРТА Х2С |
26 I2C_Ur(0x90); 12С_Иг(ОхЕЕ); //Запуск нового измерения L
27 I2C_Scop(); //Команда СТОП I2C
28 Delay_rns(750); //Задержка 750 мс для замера температуры
Z9 Lcd_Cuscom_Chr(1, 6, ст/10 + 0x30); //Индикация десятков ‘
30 Lcd_€ustom_Chr_CP(tra% 10 + 0x30); //Индикация единиц
31 z“(z““0) ? 0x30 : 0x35; //Цифры десятых долей градуса
32 Lcd Custom Chr(1, 11, г); //Индикация десятых долей
эз ) //Возврат к началу цикла "while"
34 } //MikroC 5. 0.0.3, длина кода 371 слов (9%)
простоты использует вторую библиотеку, поскольку выводы SCL,
SDA уже подключены туда, куда нужно.
Пояснения к листингу 4
Строка 4. Расшифровка переменных "fm", "z" дана на рис.З.
Строка 6. К установке режимов "вход-выход" линий RB3, RB6,
RB7 порта "В" надо относиться осторожно, иначе могут
наблюдаться сбои в LV-программировании. Самое простое -
настроить их как входы.
Строки 7-10. Подключение ЖКИ, в отличие от "Действия 5",
сделано не к одному, а к разным портам "В" и "С". В связи с этим
библиотечные функции LCD содержат слово "Custom".
Строка 11. При инициализации шины ИС устанавливается
тактовая частота 100 кГц (число 100000). При неустойчивом
обмене ее можно понизить, а при жестких требованиях к
быстродействию, наоборот, повысить до 400 кГц
Строки 12-15, 17-27 по своей логике повторяют режимы,
показанные на рис.З, только "Чтение температуры" и "Старт
однократного измерения" объединены в одно целое через
команду ReStart (повторный старт). О синтаксисе команд ИС
можно прочитать в меню "Help" компилятора MikroC.
Строка 28. Время 750 мс указано в Datasheet на DS1621 как
максимально гарантированное дпя успешного преобразования
"температура - цифра". Следовательно, показания ЖКИ тоже
имеет смысл обновлять не раньше, чем через 750 мс.
Строки29-32. На экране ЖКИ формируется надпись "t-+xx,x
°C", где "хх,х" - измеренная температура. В данной программе
индикация отрицательных температур не предусмотрена,
устройство задумывалось как комнатный или летний термометр
О...+7О°С с погрешностью менее 0,5°С.
Сопряжение температурного датчика с
компьютером
Вывод температуры на ЖКИ - это, конечно, хорошо. Но
часто требуется организовать удаленный мониторинг
температуры и фиксировать ее на экране компьютера.
Известны схемы сопряжения DS1621 с СОМ-портом
напрямую http://www.lancos.com/therm/schematic.png (21 Кб,
автор Клаудио Ланконелли известный по программатору
PonyProg). Недостатком подобного решения является небольшая
дальность действия, а также использование нестандартных
программных процедур прямого доступа к ресурсам СОМ-
порта.
Альтернативный вариант показан на рис.6 Здесь МК DD1
выступает промежуточным звеном между термодатчиком DA1 и
драйвером DA2. Контроллер принимает информацию о
температуре, упаковывает ее в стандартные посылки и со
стандартной скоростью передает через преобразователь
уровней в COM-порт IBM PC. Расстояние между изделием и
компьютером может достигать 50... 100 м при скоростях
1200...4800 бит/с и хорошем качестве соединительного кабеля
(витые пары проводов).
Управляющая программа приведена в листинге 5. Зашить
ее в МК можно новой версией оболочки WinPIC800-3.59
40
РА 7'2006
SB1
R3 Юк
DD1 PIC16F873A
+5 В
20
ЫН
C1.C2 27 9
ZQ1
8 МГц Ю
VPP
Vdd
GSC1
OSC2
Vss
Vss
С5
РАТА 28
CLOCK _ 27
PGM
GND
24
8
VCC
X/Y
2
SDA
SCL
+5 В
i DA1 DS1621
Г71 АО
А1
А2
6
5
GND
4
PGD
PGC
PGM
RC6
(TX)
С6
С4 33 мк
DA2 МАХ232
4
С1 + С1- X/Y VCC v+
С2+ С2- V- GND
T1in T2in T1out T2out
R1 in R2in Rlout R2out
16
=^С7
14
2
6
12
9
17
18
10
13
15
14
RC7
(RX)
RC4
RC3
+5 В
R4, R5 4,7 к
С8
"СОМ"
ХР1
ХР1 DB-9M
С5-С8 0,1-0,33 мк
http://perso.wanadoo.es/siscobf/descargas/WinPic800.zip, 1051
Кб. В ее состав введены новые функции, новые МК, инсталлятор,
добавлен дизассемблер. Многие сейчас считают WinPIC
"номером один" для PIC-контроллеров, тем более что
конкурирующая программа IC-Prog нестабильно работает с
операционной системой Windows-XP.
Пояснения к листингу 5
Строке 7. Линии RC6, RC7 используются не как обычные
входы-выходы, а как каналы доступа к модулю USART (Universal
Synchronous Asynchronous Receiver Transmitter). Именно так
фирма Microchip называет в PIC-контроллерах узел
последовательного приемопередатчика. Через него происходит
соединение МК с компьютером "точка-точка" или сетевое
общение МК с себе подобными. При инициализации линию RC7
настраивают на вход, линию RC6 - на выход. Менять эти линии на
другие по схеме нельзя.
Строке 8. Инициализация USART производится на скорости
2400 бит/с, режим 8 бит без контроля четности. Скорость
допускается менять до 115200 бит/с, но при ее увеличении
сокращается дальность действия, кроме того, понадобится
кварцевый резонатор с нецелым значением частоты.
Строки 9-12, 16-28аналогичны листингу 4 для шины ИС.
Строки 14. 15. Функции "Usart_Data_Ready" и "Usart_Read"
входят в библиотеку "USART Library". Первая из них проверяет,
пришли ли от компьютера какие-нибудь данные, а вторая
считывает один байт принятых данных в программу. Остальные
рис.6
технические подробности остаются за кадром, что очень
облегчает программистам жизнь.
В качестве контрольной посылки в строке 15 принят
байт "?" (знак вопроса). В принципе он может быть любым
другим, однако мнемонически легче запомнить, что
компьютер спрашивает МК про температуру датчика
DA1.
Строки 30-33. Функция "Usart_Write" тоже входит в
библиотеку MikroC. Она посылает один байт в
компьютер. Таким образом, после приема "знака
вопроса" МК направляет в компьютер 6 байт подряд по
образцу: "1=20,0". Эта строка по замыслу и должна
появиться в окне терминальной программы на мониторе.
Проверить догадку можно, не выходя из компилятора.
Порядок действий. Войти в меню "Tools-USART
Terminal". Настроить опции по рис.7, нажать "Connect"
для открытия COM-порта, затем "Send". Через секунду
наблюдать состояние температуры термодатчика. Для
повторного запроса еще раз нажать "Send". Разумеется,
МК должен быть запрограммирован прошивкой
"pic62.hex" и подключен кабелем к разъему СОМ1
компьютера. По окончании проверки нажать "Disconnect"
для закрытия СОМ-порта.
HiAsm - конструктор IBM-программ
Итак, устройство собрано, кабель подключен к СОМ-
порту компьютера. Но запускать всякий раз компилятор
MikroC для доступа к его терминальной программе не
совсем удобно. Конечно, можно воспользоваться стандартной
терминальной программой, наподобие Telemax, HyperTerminal и
организовать "на коленке" диалог с термодатчиком. Однако
й'. Communication Terminal
Settings
Com Port:
Parity.
Communication
Листинг 5
1 //Компьютерный термодатчик, =Р1С. Действие 6~ Журнал РА-7/2006
2 //РТС16Е873А; 8 МГц; фьюзы: KS, LVP, BOREN, PWRTEE; "pic62.c” Я
3 int main (void) //Начало основной программы
4 { unsigned char tra, z; // Ьт^градусы, z-десятые дохи градуса
₽GRTA=TRISA.=0x0C; //Порт А - выходы с лог. О
0PTICW_REG=0x7F; PORTS=OxFF; TRlSB=0xFF; //Все входы
PORTC=0x00, TRISC=0x80; //RCf-вход RS232, остальные выходы
Usarc_Inic(2400); //Инициализациия USART, 2400 бит/с
I2C_Init(100000); //Инициализация I2C
I2C_Starc(); // Команда СТАРТ I2C
IZCJiz (0x90); I2C_Wr (ОхАС) ; I2CJ)r (0x01); //Режим термометр j
I2C_Scop(); //Команда СТОП 12С
while (1) //бесконечный цикл измерения температуры
{ while (Userc_Data_P.eady ()ю2*0); //Ждать данных от компьютера ।
if (Usart_Read() « 1 ?') //Если принят байт "Знак вопроса" । ]
{ I2C_StarC()} //Команда СТАРТ Т2С
12С_6г(0x90); I2C_Wr(ОхЕЕ): //Запуск нового измерения
I2C_Sccp(); //Команда СТОП Т2С
Deleyjms(750); //Задержка 7S0 миллисекунд для замера
I2C_Scarc(); //Команда СТАРТ Т2С
I2C_Ur(0x90); I2C_Wr (ОхАА) ; //резким чтения температуры
I2C__Repeated_Starc (); //Команда ПОВТОРЕНИЕ СТАРТА Х2С
12С_6г(0x91); //Логический адрес DS1621 при чтении
era = l2C_Rd(l); //Чтение целой части градусов
while (I2C__Is_Idle () == 0); //Ожидание АСК I2C
z - l2C_Rd(0); //Чтение десятых долей градуса
while (I2C_Is__Idle() == 0); //Ожидание HACK
I2C_Scop(); //Команда СТОП 12С
z=(z==0) ? 0x30 :
Usert_Urice('с1);
Usart_Write(Cm/10
Usart__Write (свй 10
Usaet_Wrice (',');
) //Окончание выдачи в компьютер состояния термодатчика
) //Возврат к началу цикла "while"
//MikroC 5.0.0.3, длина кода 387 слов (9%)
s
e
0
9
10
13
16
18
20
23
24
2S
ZC
27
26
2S
30
32
33
34
3S
36 )
4МЯ
0x35; //Цифры десятых долей градуса
Usert_Urice (' «•) ; //Сидвзолы «(к»»»
+ 0x30): //Десятки градусов
+ 0x30); //Единицы градусов
Usart Write(g); //",0” или ”,5"
nnij
UUIL
Baud:
Stop Bits:
|C0M1 d
12400 d
|One Stop Bit ~3l
, Append: О CR
[None
□ Check Parity
Data bits: [Eight
Commands
RTS
S Off
r On
DTR
w Off
Г On
[ЭС Disconnect [
Send I
Foimat
и ASCII
Sent ?
Received: (=23.5
Sent: ?
Received t=24,0
Serf: ?
Received: t=24.5
Sent: ?
Received: t=24,5
Serf: ?
Received: t=24,5
рис.7
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
существует более
автоматизировать
информацию в привычной для человека форме. Речь идет о
создании собственной терминальной программы с
управляющими кнопками и выводом на экран графика
температуры. Сложно? А давайте попробуем вместе.
Считается, что составить приличную IBM-программу под
Windows, можно, лишь изучив один из алгоритмических языков
высокого уровня: Delphi, C++, Perl и т.д. Российский программист
Dilma (это его псевдоним) думает иначе. В его конструкторе
HiAsm ("ХайАсм") пользователь не пишет ни единой строчки кода,
но программы великолепно работают в среде Win98/XP!
Программирование, как таковое, заменяется расстановкой
на экране монитора элементов блок-схемы и рисованием между
ними линий связи. Компиляция кода выполняется автоматически,
элементы предоставляются бесплатно. Весь процесс напоминает
забытую детскую игру в кубики, но результат получается не по
годам профессиональный. Освоить HiAsm можно с нуля за час
даже школьнику.
Визитная карточка HiAsm представлена в Интернете на
официальном сайте программы http://hiasm.hexshock.com/:
"HiAsm - это оболочка для визуального проектирования и
построения приложений под Windows. Конструктор программ
полезен как для новичков, так и для профессионалов. В
настоящее время реализованы следующие функции:
работа с графикой (скриншоты, кодирование, рисование);
робота с окнами (закрытие, перемещение, поиск, новый
запуск);
работа с операционной системой (перезагрузка, управление
изящное решение, позволяющее
процесс измерений и представить
41
PA 7'2006
птз
UUIL
МИКРОКОНТРОЛЛЕРЫ электронике и компьтер
расчеты, массивы, матриц!.
- вставка скриптов
интерактивной справки;
на
Режимы (Данные)
ш
ш
Управление (Свойства)
CD-ROM, доступ к реестру, информация о компьютере,
эмуляцияклавиатуры и мыши, буфер обмена);
- работа со звуком (проигрывание MP3, WA V, регулирование
громкости, запись звука, AudioCD);
- работа с Internet и локальной сетью (передача данных TCP,
UDP, закачка файлов, отправка и прием почты e-mail, управление
модемом);
- работа с базами данных (управление MSSQL, MySQL,
серверами);
- работа с текстами (форматирование, кодирование,
шифрование, редактирование);
- работа с файлами (сжатие, поиск, копирование,
перемещение, передача по локальной сети, установка и
считывание атрибутов);
- логические и математические операции (условия, циклы,
ыке VisualBasic и система
- простой доступ к портам
LPT, COM, GAME.
Это далеко не полный
список, а только краткое
перечисление возможностей
HiAsm, которые постоянно
растут качественно и
количественно. К пакету
прилагается множество
примеров, среди которых
есть достаточно сложные
программы, например игра
"Арконоид".
Конечно, можно скачать
с Интернета сотни
небольших, но полезных
программ розных авторов,
которые приспосабливали
интерфейс под свои нужды.
Но зачем это делать, когда
достаточно один раз освоить
HiAsm и почти все творить
самому, с теми функциями,
которые нужны только Вам!'
Не правда ли, анонс
впечатляет? Разумеется, для
солидных профессионалов из
фирмы Microsoft конструктор
HiAsm слабоват,
“ Управление (Свойства) н°для домашних
и лабораторных
поделок, в том
числе устройств
сопряжения с датчиками через COM-порт, в самый
раз. Дополнительный плюс - лицензионная чистота
получаемых программ, поскольку HiAsm
компилируется через FreePascal и распространяется
бесплатно. Спасибо за это его автору.
Технология создания программ в HiAsm
Основным "кирпичиком" каждого проекта
служит элемент (рис.8). Он содержит входные и
выходные точки подключения справа, слева, сверху,
снизу. Число входов и выходов с каждой стороны
зависит от назначения элемента, кое-где они вообще
могут отсутствовать. Связи между элементами в
схеме проводятся линиями или потоками, причем
"Выходы" соединяются с "Входами" (слева направо),
а "Управление" с "Режимами" (сверху вниз).
Для электронщиков составление проекта HiAsm
проще сравнить с рисованием обычной
электрической схемы, где один элемент эквивалентен
одной микросхеме (рис.9). Те же самые входы,
выходы, те же самые цепи приема режимов и выдачи
управляющих сигналов. Остается лишь выбрать
элементы из встроенной в HiAsm библиотеки,
расставить их на чертежном поле и мышью провести
требуемые линии связи.
Практические занятия, по старой доброй
традиции, надо начать с составления проекта "Hello,
World!"
Порядок действий
1. Скачать со страницы
http://hiasm.hexshock.com/upload/ последние
рис.8
Режимы (Данные)
рис.9
версии конструктора HiAsm и прилагаемого к нему компилятора
FPC (Freeware Pascal Compiler). По состоянию на июнь 2006 г. на
сайте размещаются файлы:
http://hiasm.hexshock.com/xf/attach/HiAsm_3.62bl 57.exe
(2,6 Мб)
и http://www.hiasm.hexshock.com/down/Compiler_fpc.exe
(2,4 Мб). Установить их на компьютер, запустить в работу.
2. В начальном меню HiAsm должно появиться чертежное
рис. 10
поле с пустой заготовкой нового проекта "Project!".
Расставить в нем элементы и провести связи согласно рис. 10.
Как это сделать, подробно расписано в справке, вызываемой
через меню "Помощь". Если кратко, то с левой колонки "Elements"
выбрать элемент, выделить его и перенести на рабочее поле.
Связи проводятся нажатием левой кнопки мыши от одного кружка
элемента до другого. Для удаления связи надо подвести курсор к
кружку, дождаться утолщения линии, после чего нажать правую
кнопку мыши. Каждый кружок имеет интуитивно понятную
всплывающую подсказку.
3. Нарисованная блок-схема, в принципе, уже
работоспособна, однако поручиться за ее действия еще нельзя.
Аналогия с электрической схемой - микросхемы расставлены
правильно, только вместо счетчиков стоят регистры, а вместо
ОЗУ - элементы "2И-НЕ".
Чтобы заставить программу с толком выполнять действия,
следует в каждом элементе вручную прописать параметры. Для
этого выделить элемент (нажать на его пиктограмме левой
аблица I
№ Элемент Функция Основные параметры и свойства
1 Button Кнопка Caption “Цикл”, Hint “Циклический опрос”
2 Button Кнопка Caption “Команда:”, Hint “Однократно”
3 Hub Узел InCount “1”, OutCount “2”
4 Timer Таймер Interval “10000”, Enable “False”
5 Hub Узел InCount “2”, OutCount “1”
6 Edit Текст Text“?”
7 FormatStr Маска DataCount “1”, Mask “%1”, Mode “Ignorelns”
8 MainForm Форма Caption “Компьютерный термодатчик”
9 Hub Узел InCount “1”, OutCount “2”
10 Button Кнопка Caption “Закрыть COM”, Hint “Закрыть порт”
11 Sleep Пауза Delay “1200000”
12 Button Кнопка Caption “Открыть COM”, Hint “Открыть порт”
13 DoData Данные Data - Integer “6”
14 COM Порт Port “Coml”, BaudRate “2400”, Parity “None”
15 Label Надпись Caption “График «Температура x Время»”
16 Hub Узел InCount “1”, OutCount “2”
17 Delete Удаление Position “1”, Count “2”
18 Label Надпись Caption “(с) Журнал «Радюаматор», 2006, №7”
19 Button Кнопка Caption “Очистить”, Hint “Удаление записей”
20 Delete Удаление Position “3”, Count “2”
21 Label Надпись Caption “Температура”
22 Memo Окно AddType “First”
23 Grapher График Step “10”, Grid “10”
42
РА 7'2006
кнопкой мыши), затем в правой колонке
"Свойства" отредактировать надписи. Например,
на рис. 10 показано, как должен выглядеть
элемент порта.
Оставшиеся фигуры. Для центральной кнопки
назначить надпись "Закрыть СОМ" (строка
"Caption"), для верхней кнопки — "Открыть СОМ",
для элемента "MainForm" - "Demo". Остается
еще один элемент A ("Label"). Он ни к чему не
подключен, однако его задача - вывести надпись
"Hello, World!", которую и надо указать в его
строке "Caption".
рис. 12
nmj
UUIL
4. Логика работы программы не сложная.
После старта управление всегда передается
элементу MainForm (считайте, функции "main" в Си-программе). С
его выхода формируется сигнал очистки RX входа СОМ-порта,
что полезно в качестве инициализации. Далее программа
зацикливается на опросе двух кнопок. Если будет нажата кнопка
"Открыть СОМ", то сформируется команда DoOpen, которая
откроет COM-порт, т.е. разрешит к нему доступ именно из вашей
программы. Если будет нажата кнопка "Закрыть СОМ", то,
наоборот, элемент СОМ закроет порт. После исполнения любой
из команд программа вновь переходит к опросу кнопок,
аналогично бесконечному циклу "while(l)".
5. Нарисованная на чертежном поле блок-схема - это
полдела. Любая программа должна иметь графический
интерфейс, чтобы кнопки и надписи гармонично
сочетались. Для этого нужно нажать в начальном меню
HiAsm пиктограмму "Редактор формы", расставить
элементы согласно рис. 11. Закрыть "Редактор формы", на
появившееся сообщение "Сохранить изменения в
проекте?" ответить "Да". Теперь проект полностью
закроется.
6. Открыть вновь созданный проект: "Файл-Открыть-
<выбрать файл C:\Program Files\HiAsm\projectl ,sha>-
Открыть". Расширение "sha" означает принадлежность
файла к среде HiAsm. Откомпилировать и запустить
проект клавишей <F9> или через меню "Запуск-Запустить".
Через несколько секунд в нижней строке должно появиться
сообщение "End Build", в центре - новое окно с изображением
программы по рис. 11, только в отличие от "Редактора формы"
теперь кнопки будут выполнять реальную работу, т.е. открывать и
закрывать COM-порт. Исполняемый файл "proectl .ехе" длиной
80 Кб появится в той же папке, где размещен исходный код "proj-
ectl.sha". Его можно скопировать в любую другую папку и
запускать самостоятельно без помощи HiAsm.
Терминальная программа "ComTermo"
Освоившись с демонстрационными возможностями HiAsm,
легко перейти к созданию собственной терминальной
программы. Ее блок-схема показана на рис.12, причем все
элементы для удобства пронумерованы цифрами сверху вниз и
слева направо, как принято в электрических схемах. Разумеется,
сами цифры на рабочее поле реального проекта вписывать не
надо.
В табл.2 приведены изменяемые параметры всех элементов
проекта. На самом деле параметров в колонке "Свойства"
гораздо больше, но они устанавливаются по умолчанию и
коррекции не требуют. При необходимости их легко поменять в
целях эксперимента, благо все подсказки выводятся в нижних
окнах конструктора.
Сохранить проект под названием "ComTermo" в папке
"C:\Program Files\HiAsm\My\", которая специально
предназначена для работ пользователей. В "Редакторе формы"
расставить элементы по рис.13 и откомпилировать проект.
Длина исполняемого файла "ComTermo.exe" должна получиться
110 Кб. В случае затруднений можно скачать с сайта журнала РА
http://www.ra-publish.com.ua/arc-ra.html копию листинга
"ComTermo.sha" и собственно исполняемый файл.
Инструктор [C:\Program Files\HiAsm\Project1.sha]
Файл Правка Вид Запаек Сервис Помощь ’ Ы
рис.11
После старта
Логика взаимосвязей в проекте.
управление передается элементу (8), который очищает буфер RX
порта (14). Далее идет опрос пяти кнопок в бесконечном цикле.
Если нажата кнопка (2), то сначала через верхний выход узла (3)
запрещается работа таймера (4), затем через узел (5) и элементы
(6), (7) в поток данных вводится байт "знака вопроса". Через узел
(9) этот байт поступает на запись в порт (14), т.е. байт передается
от компьютера к МК. Одновременно через линию задержки (11)
активизируется блок данных, который указывает порту (14)
рис. 13
прочитать через 1,2 с шесть байтов информации от
термодатчика.
Если нажата кнопка (1), то разрешается работа таймера (4),
который каждые 10 с через узел (5) и элементы (6), (7) будет
выдавать в COM-порт один байт "знак вопроса".
Принятые от термодатчика данные с выхода порта (14)
поступают через верхнюю ветвь узла (16) в текстовое окно (22).
Нижняя ветвь направляет данные в построитель графика (23). Два
элемента (17), (20) пропускают из 6 байт только два средних,
отвечающих за десятки и единицы градусов. Итого, показания
температуры на графике будут округляться до целых чисел.
Кнопки (10), (12) открывают и закрывают COM-порт, кнопка
(19) очищает текстовое окно (22). Надписи (15), (18), (21)
''облицовывают" интерфейс программы, делая его логически
более понятным.
Для практической работы с программой надо подключить МК
с термодатчиком (рис.6) к порту СОМ1 компьютера. Если этот
порт занят, то перейти на COM2, одновременно изменив в
программе HiAsm параметр "Port" с СОМ1 на COM2 в элементе
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
Запустить файл "ComTermo.exe", нажать кнопку "Открыть
СОМ", затем "Команда". Через секунду на экране должен
появиться отклик термодатчика с числом температуры. Если
ввести в поле команды вместо знака вопроса любой другой
символ, то ответа от устройства не должно быть. Обнулить поле
записей можно кнопкой "Очистить".
Для циклического опроса датчика нужно нажать кнопку
"Цикл", при этом запросы будут следовать через каждые 10 с.
Изменить периодичность можно в программе HiAsm
установкой параметра "Interval" элемента "Timer" (исходное
значение 10000 мс). Одновременно необходимо изменить
параметр "Step" элемента Grapher (исходное значение 10),
чтобы по горизонтальной оси откладывалось время в
"настоящих" секундах (рис. 13).
Литература
1. Рюмик СМ. Микроконтроллеры. Шаг 9//
Радюаматор. -2004. -№JJ. - С.35-39.
2. Рюмик СМ. Интерфейс гС. Технические подробности//
Радюаматор. -2004. ~№1~2.
Практическое задание. Собрать схемы электронного
термометра и термодатчика. Освоить программирование в
среде HiAsm, разобраться в логике связей программы
"ComTermo.sha". Выслать автору HiAsm или на форум его сайта
свои пожелания о направлениях дальнейшей модернизации
конструктора.
43
РА 7'2006
БЮЛЛЕТЕНЬ КВ+УКВ
Любительская связь и радиоспорт
Ведущий рубрики А. Перевертайло, UT4UM
DX-NEWS by UX7UN (tnx IZ5DIY, K1XN, EA8AUW, F8REF, SP9JPA, F5NQL, NG3K, VA3RJ, PA7FM, НА5Х, SV1CER, IIJQJ,
JI6KVR, F6AJA, EA3EKS, S57DX, F6AJA, LU1 ВСЕ, I8YGZ, IK5HHA, SM5LWC, 9M2TO, VK9NL)___
Бюллетень КВ + УКВ
PETER I ISLAND
DXPEDIHON
M AIT n I 1 <*TD
2006
DXCC NEWS. Следующие
станции засчитаны для DXCC:
4W6AAB Восточный Тимор с22мая2006;
6Q0M Сомали 7-24 апреля 2006;
A6/OD5TXOA3 5 октября -5 ноября2005;
HN0Z Ирак27-28мэртаи29-30мая2004;
J5DOT ГвинеяБиспу 25 апреля-5 моя2006;
SOI R Запевная Сахара 11-21 апреля 2006;
TT8WL4qu 19 ноября 1996-8марта 1997;
YI9HU Ирак 18 моя-5 июня2005;
YI9NS Ирак5января-28марта2006;
ZV0F Фернандр-дктНороньяЗО марта - 4
апреля2006.
IRC - Всемирный Почтовый Союз
выбрал новый дизайн международных
почтовых купонов (IRC). Новые IRC
поступят в продажу 1 июля 2006 г. и
будут действительны по 31 декабря
2009 г. Нынешние IRC действительны по
31 декабря 2006 г.
HUNGARY - с 25 мая 2006 г.
изменились положения, регулирующие
радиолюбительство в Венгрии.
Основные изменения заключаются в
следующем:
введено положение ЕСС REC (05)06
о CEPT Novice Licence. Иностранцы,
имеющие CEPT Novice Licence, могут
теперь работать из Венгрии, используя
позывные НА/home. CEPT Novice
лицензия позволяет работу на
диапазонах 160, 80, 40, 15, 10, 2 м, 70
и 23 см с пониженной мощностью;
знание азбуки Морзе более не
является обязательным, имеющие VHF-
пицензии могут работать на HF, не
меняя своих префиксов HG. Сдача
экзамена на прием/передачу со
скоростью 6 слов/мин все еще
необходима для получения права
проводить CW QSO, если только CW
QSO не проводится между двумя
компьютерами;
цифры в префиксах больше не
определяются географическими
районами;
ранее существовавшие типы
лицензий приведены к двум уровням:
CEPT Novice и СЕРТ.
4W6.EAST TIMOR - Michael, РА5М
(4W6AAB), закончил работу из
Восточного Тимора ранее, чем
ожидалось. 27 мая он и весь персонал
Всемирной продовольственной
организации ООН были эвакуированы
из страны по соображениям
безопасности. 4W6AAB провел 456
QSO. QSLvia PA7FM.
5Н, TANZANIA Dane, ST2T
(S57CQ), будет активен под позывным
5H1DN с о-ва Занзибар (AF-032) в
течение 7-24 июля, в том числе в IARU
HF World Championship. QSL via
S57DX.
8Q, MALDIVE ISL Vangelis,
SV2BFN, будет активен позывным
8Q7/SV2BFN с Мальдивских о-вов (AS-
013) с 21 июня по 14 июля. Он
планирует работать на вертикальную
антенну на диапазонах 10...40 м RTTY,
SSB и немного CW. QSl via SV2BFN.
А7, QUATAR - А71ЕМ, А71ВХ и
другие операторы будут работать на
всех диапазонах всеми видами
излучения позывным А72ОО6 (Alpha
Seventy-Two Oscar Oscar Six) с 1 июня
no 31 июля по случаю проведения 15-х
Азиатских игр, которые будут
проходить в г. Доха 1-15 декабря. QSL
via EA7FTR.
СТ, PORTUGAL - Jose/CTIEHX,
Toze/CTIGFK, Goncalo/CTl GPQ,
Miguel/CTl IUA, Rui/CT2IHP и
Antonio/CT2IOU будут активны SSB,
CW и RTTY на 80...6 м позывным CS25M
в течение 17-23 июля по случаю 25-го
Международного моторалли в г. Faro.
QSL via СТ1ЕНХ.
CU2, AZORES ISL. - CT3FN,
CU2HJA, DF6QV, DJ2VO, DL3MK,
F6HMJ, G3KHZ, HB9FMU и VA2AM)
будет активна на диапазонах 160...6 м
CW, SSB, RTTY и PSK31 с о-ва Flores (EU-
089, DIP AZ-008), Азорские о-ва, с 29
июля по 8 августа. Они будут работать
позывным CU8F с маяка Albarnaz
(ARLHS AZO-016, WLOTA LH-0947, DFP
FAZ 02), а в IOTA Contest (29-30 июля)
будут использовать позывной CU8T.
QSL via CT1GFK.
F, FRANCE - специальная станция
ТР20СЕ была активна 16-18 июня в
связи с 20-летием создания
любительского радиоклуба Совета
Европы. QSLvia F5LGF.
F, FRANCE - специальная станция
TM5AST была активна 17-18 июня из
Boissy le Sec по случаю проведения
конференции Astroradio. QSLvia F4DTL.
FO, FRENCH POLYNESIA - Yves,
F6CTL, сообщил подробности своего
тура по Океании. Он вместе с женой
вылетит из Франции 18 июня и в ходе
своей поездки посетит следующие о-ва:
20-24 июня Hiva Оа (ОС-027)
Маркизские о-ва;
25-30 июня Rurutu (ОС-050)
Остральные о-ва;
01-06 июля Tahiti & Моогеа (ОС-
046) Французская Полинезия;
07-11 июля Magareva (ОС-063)
Французская Полинезия;
12-14 июля Fakarava (ОС-066)
Французская Полинезия;
14-16 июля Huahine (ОС-067)
Французская Полинезия;
17 июля они вылетят из Таити
обратно во Францию. Yves будет
работать SSB и немного CW
позывными FO/F6CTL/M, FO/F6CTL/A
и FO/F6CTL, используя антенну ground
plane на диапазоны 10...40 м, а также
антенны doublets и long wire в
зависимости от местных условий. Yves
будет активен рано утром и вечером по
местному времени.
НН, HAITI - Chris, W3CMP, будет
активен 17-28 июля позывным
HH4/W3CMP из Гаити. Он уделит
основное внимание диапазонам 6 и 2
м, хотя немного будет работать и на КВ
диапазонах.
44
РА 7'2006
примут участие в днях активности
кораблей-музеев, работая позывным
IQ 1SP из Морского технического музея
в г. La Spezia. Дни активности кораблей-
музеев впервые были организованы в
1997 г. USS Salem Radio С1иЬ'ом и
теперь проводятся Радиоклубом
линкора New Jersey (NJ2BB).
JA, JAPAN - специальная станция
8N4OKI будет активна с о-вов Oki (AS-
041) да 31 июля по случаю открытия
нового аэропорта Oki. QSL via JARL.
КНО, MARIANA ISL Nao
(JK1FNIL), Jim (7K4QOK) И Takky
(JE1KUC) будут активны с Сайпана,
Северные Марианские о-ва (ОС 086), в
течение 7-20 июля Они будут работать
на диапазонах 80...6 м позывными
NA8O/KH0 (JK1FNL), KG8RP/KH0
(7K4QOK) и N1KU/KH0 (JE1KUC) и
примут участие в IARU HF World
Championship. QSL via home call.
LX, LUXEMBOURG - операторы из
Франции, Люксембурга и Германии
ежегодно встречаются в Люксембурге с
1969 г. Специальная станция LX0SAR
будет работала во время Встречи этого
года, которая проходила 16-18 июня в
Weicherdange. QSL via DG8VE.
OZ, DENMARK - Jef/ON4ACA,
Francis/ON6LY и Marcel/ON6UQ будут
активны с о-ва Romo (EL) 125) с 29 июля
по 4 августа. Они примут участие в
ЮТА Contest под позывным OZOACA;
затем OZ/OP4A, OZ/OP1A и OZOACA
будут активны на диапазонах 80...2 м
всеми видами излучения. QSL OZOACA
via ON4ACA, QSL OZ/OP1A via
ON6UQ, QSL OZ/OP4A via ON6LY.
SV5, DODECANECE - Ermanno,
IK2WZD, будет активен с о-ва Lipsi (Ell-
001) до 31 июля. Он будет работать
позывным SV0XAN/5 на всех
диапазонах всеми видами излучения.
QSLvia IK2WZD.
SV9, CRETE - Theodores, SV1EJD,
будет активен позывным SV9/SV1EJD с
Крита (EU-015) в течение 7-20 июля. Он
планирует работать SSB и, возможно,
RTTY на диапазонах 10...80 м.
Тб, AFGANISTAN - Mika OH6MKL,
будет активен из Афганистана под
позывным Т66Т до конца июля. Он
работает на диапазонах 160... 10 м CW
и SSB. QSLvia OH6MKL.
ТК, CORSICA - Jean, F1PNR, будет
активен позывным TK/F1PNR с Корсики
(WWL JN42NO) с 27 мая до конца июля.
Он будет работать на КВ диапазонах,
главным образом на диапазонах 40 и
20 м, а также уделит серьезное
внимание диапазону 2 м SSB, используя
там мощность 300 Вт и 16-элементную
антенну yogi. Он планирует работать
на частоте 144.265 MHz по утрам с 4 до
7 ч. QSLvia F1PNR.
VE, CANADA - Gregg, VE3ZZ (ex-
PA9ZZ), будет активен позывным
VE3ZZ/VY2 с о-ва Prince Edward (NA-
029) в течение 26-31 июля, в том числе в
ЮТА Contest. Работая с суперстанции
VY2TT, Gregg до и после контеста будет
активен на диапазонах WARC. QSL via
VE3ZZ.
YO, ROMANIA - Xavier, ON4XA,
сообщил, что будет работать позывным
YO2/ON4XA из Румынии (уезды Arad и
Timis) в течение 5-15 июля. С 29 июля по
12 августа он и его невеста Веа,
YO2MBO/ON4BEA, будут работать из
Франции под позывными F/ON4XA,
F/YO2MBO и F/ON4BEA (Департамент
34).
ZK1, COOK ISL - Victor, ZK1CG,
сообщил, что с 1 июля 2006 г. префикс
станций ZK1 меняется на новый префикс
Е5, выделенный Новой Зеландии
специально для о-вов Кука. Victor
планирует начать работать своим
новым позывным E51CG, а позднее -
позывным Е51 USA.
Бюллетень КВ + УКВ
lOTA-news
(tnx UY5XE)
EUROPE
EU-001 SVOXAN/5
EU-002 OHO/IZOFKE
EU-002 OHOZ
EU-008 GM3USR/P
EU-010 GM3USR/P
EU-014 TK/IZ1DSH
EU-015 SV9/SV1EJD
EU-028 IA5/IW5CZU
EU-028 IA5/IZ5DIY
EU-028 IA5/IZ5HSW
EU-036 LA/SA4V
EU-037 SF50A
EU-037 SM7BHM/P
EU-041 IM0X
EU-054 IF9/I4FGG
EU-059 GM3USR/P
EU-073 IJ7/IZ7AUH
EU-073 IJ7/IZ7EDQ
EU-073 IJ7/IZ7FLP
EU-089 CU8F
EU-089 CU8T
EU-093 ED5TII
EU-093 ED5TSJ
EU-106 GW3KHZ/p
EU-114 MU5RIC/p
EU-122 GNOADX
EU-123 MMOVSG/p
EU-123 GM3USR/P
EU-124 GB5SIP
EU-124 GW4BRS/P
EU-125 OZ/DK5NA
EU-125 OZ/DL4AMK
EU-125 OZ/DL4VM
EU-125 OZ/OP1A
EU-125 OZ/OP4A
EU-125 OZOACA
EU 127 DFOCB/P
EU-127 DLORSH
EU-140 OH6AW/5
EU-148 TM5B
EU-184 OH8T
ASIA
AS-005 RA3XR/0
AS-008 7L3ATQ/1
AS-008 JL1OVB/1
AS-013 8Q7/SV2BFN
AS-041 8N4OKI
AS-041 JA4GXS/4
AS-046 9M2/PF5X
AS-051 9MO/9M2TO
AS-084 6L0NJ/4
AS-099 SU8IOTA
AS-101 HSOZFS/8
AS-103 BPOA
AS-105 6K2CEW/p
AS-105 D90HE/2
AS-105 DS2GOO/p
AS-105 DS5BSX/p
AS-117 JA5BEX/4
AS-117 JE4NKF/4
AS-117 JE4YAR/4
AS-117 JN2TZB/2
AS-138 BA4DW/5
AS-147 JJ8NNR/8
AFRICA
AF-003 ZD8I
AF-003 ZD8QD
AF-019 IG9Z
AF-026 S79RRC
AF-027 FH/F6AIG
AF-032 5H1DN
AF-032 5H1GHW
AF-032 5H1JCH
AF-049 3B8/JR2FOR
AF-057 5R8HH
AF-090 5R8GT
AF-097 7V2SI
N. AMERICA
NA-001 C6APX
NA-005 VP9/W6PH
NA-029 VE3ZZ/VY2
NA-061 VE7JZ
NA-062 K2ZR/4
NA-062 K4P
NA-080 C6AGN
NA-085 N4PN
NA-085 W4I
NA-093 CO2WL/1
NA-107 TOGO
NA-112 W4KTF/p
NA-144 W6C
NA-178 K6WA/6
NA-237 W5BOS/ALO
NA-238 W5BOS/ALO
S. AMERICA
SA-002 VP8LGT
SA-006 PJ2/PY1ZV
SA-006 PJ4Y
SA-020 TO7C
SA-036 P40A
SA 039 CW5R
SA-042 ZW8M
SA-055 LR4D
OCEANIA
OC-004 VK9LNO
OC-005 VI9NI
OC-026 KH2/JA3PPH
OC-027 FO/DL5XU
ОС 027 FO/F6CTL/M
OC-028 V73CS
OC-038 ZL7/AI5P
Новые присвоенные номера ЮТА
NA-228 YN Carribien Sea Coast North group (Nicaragua)
Экспедиции, подтверждающие материалы которых получены
AF-016
AF-025
AF025
AF-025
AF-026
AF-027
AF-033
AF-033
AF-033
AF-035
AF-035
AF-035
NA-064
NA-199
NA-228
00084
OC-084
OC-116
ОС-175
ОС 207
ОС-269
SA-082
SA-092
TO5R Reunion Island (September/October 2005)
S79EC/A Aldabra Islands (September/October 2005)
S79NAN/A Aldabra Islands (September/October 2005)
S79RRC/A Aldabra Islands (September/October 2005)
S79RRC/C Cosmoledo Islands (September 2005)
TX5M Mayotte Island (October 2005)
S79EC Alphonse Island, Amirante Islands (October 2005)
S79NAN Alphonse Island, Amirante Islands (October 2005)
S79RRC Alphonse Island, Amirante Islands (October 2005)
S79EC/F Farquhar Islands (October 2005)
S79NAN/F Farquhar Islands (October 2005)
S79RRC/F Farquhar Islands (October 2005)
WL0/K4XS Attu Island, Near islands (July/August 2005)
FS/F5AHO/P Tintamarre Island (November 2005)
H79W/YN4 Miskitos Cays (November 2005)
T32S Tabuaeran (Fanning) Island (October 2005)
T32SNW Tabuoeran (Fanning) Island (October 2005)
P29NI Normanby Island, D'Entrecasteaux Islands (Oct 2005)
DXOST Sarangani Island, Sarangani Islands (November 2005)
DXOTIC Cagayan Island, Cagayan Islands (November 2005)
YE7P Karimata Island, Korimata Islands (September 2005)
HK3JJH/2 Morro Grande Island (September 2005)
PZ5C/P Papegaaien Island (December 2005)
Экспедиции, подтверждающие материалы которых ожидаются
ОС-062 FO5RH Pukapuka Atoll (September 2005)
OC-040 ZK2HA
OC-046 FO/F6CTL
OC-050 FO/F6CTL/A
OC-063 FO/F6CTL
OC-066 FO/F6CTL
OC-066 FO5RH
OC-067 FO/F6CTL
OC-085 KH6ND/KH5
OC-086 KG8RP/KH0
OC-086 KHON
OC-086 N1KU/KH0
OC-086 NA8O/KH0
OC-086 WHOC
OC-101 P29YDX
ОС-102 P29YDX
OC-114 FO/DL9AWI
ОС 154 VK8AN/6
OC-173VK8MI
ОС-194 VK4CRR/2
OC-200 KH8SI
OC-206 VK6DHI
OC-270 YE6P
ANTARCTICA
AN-001 R1ANF
AN-001 VP8DJB
AN-010 HFOPOL
AN 001 VP8DJB
AN-004 3Y0X
AN-005 VKOMT
AN-010 HFOPOL
AN-010 R1ANF
AN-013 LU4ZS
AN-016 RIAN В
AN-016 R1ANL
AN-016 VKOSEE
45
РА 7'2006
СОРЕВНОВАНИЯ CONTESTS
Новости для радиоспортсменов
Бюллетень КВ + УКВ
Календарь соревнований по радиосвязи на КВ (июнь 2006 г.)
Дата Время UTC Название Режимы
3 17.00-21.00 10 meter NAC CW/SSB/FM/Digi
5 00.00-24.00 TARA Grid Dip PSK/RTTY
5-6 00.01-23.59 10-10 Int. Summer QSO Party Phone
5 07.00-08.00 AM-test AM
5 12.00-23.59 European HF Championship CW/SSB
5-6 18.00-06.00 North American QSO Party CW
6 14.30-18.30 SARL HF Contest SSB
8 01.00-03.00 ARS Spartan Sprint CW
12-13 00.00-23.59 Worked All Europe DX-Contest CW
12-13 16.00-04.00 Maryland-DC QSO Party (1) CW/Phone
13 16.00-23.59 Maryland-DC QSO Party (2) CW/Phone
19 00.00-08.00 SARTG WW RTTY Contest (1) RTTY
19 10.00-22.00 RDA Contest CW/SSB
19-20 12.00-12.00 Keymen's Club of Japan (KCJ) Contest CW
19 16.00-24.00 SARTG WW RTTY Contest (2) RTTY
19-20 18.00-06.00 North American QSO Party SSB
19-20 20.00-07.00 New Jersey QSO Party (1) CW/SSB
20 08.00-16.00 SARTG WW RTTY Contest (3) RTTY
20-21 13.00-02.00 New Jersey QSO Party (2) CW/SSB
26-27 06.00-11.59 ALARA Contest CW/SSB
26-27 07.00-22.00 Hawaii QSO Party All
26-27 12.00-11.59 SCC RTTY Championship RTTY
26-27 12.00-12.00 YO DX HF Contest CW/SSB
26-27 16.00-04.00 Ohio QSO Party CW/SSB
27 12.01-24.00 FRACAP Contest SSB
27 14.30-18.30 SARL HF Contest CW
Результаты соревнований
Очный Кубок Украины по радиосвязи на КВ телеграфом (г. Воловец, 14-18 февраля 2006 г.)
Область Ф.И.О. Звание Позывной Заявле но Подтв. Me ст о Заявле но Подтв. Me ст о Сумма Инд. место Очки коман дные Командное место
Донецкая Тополя А. мемк US1ITU 97 80 2 104 95 1 184 1
Мамин В. кме UX6IZ 100 72 3 109 87 2 159 2
343 1
Луганская Яровой А. мс |UR3MP 18 16 15 |33 28 15 |44 15
44 9
г.Киев Сташук Д. мемк UT5UGR 94 66 5 83 62 8 128 7
Усольцев Н мс UX7UN 83 50 11 76 54 И 104 10
232 3
г.Севастополь Костенко Т. мемк |UU9JT |49 |41 12 |52 |41 12 |82 13
82 8
Ивано- Франковская Янулявичус А. МС UW8SM 77 60 7 91 74 4 134 5
Гладенко Р. кме UW5SW 61 35 13 73 55 10 90 11
224 4
Черновицкая Жук В. мс US2YW 85 64 6 89 63 7 127 8
Иволга кме UT5YT 34 20 14 45 35 14 55 14
182 5
Закарпатская Баранов В. мемк UT5DL 107 91 1 73 67 6 158 3
Крайзман А. мс UT7DK 12 8 19 16 8 20 16 18
174 6
АР Крым Котовский А. мемк [UU4JMG |72 55 |9 |83 |59 |9 114 |9
114 7
Житомирская Бех В. мс |UT5XA 18 4 18 15 9 18 13 19
18 10
Кировоградская Лазарев И. кме | USOVA - - 18 [9 19 |9 20
9 11
Львовская Швидкий В. мс UR5WMM 75 58 8 85 73 5 131 6
Стешки в А. кме UT3WX 79 68 4 93 74 3 142 4
273 2
Индивидуальные участники Лякин А. мемк UT2UB 63 51 10 45 37 13 88 12
Гладенко Л. мс UR5SLG 14 5 17 19 10 16 15 17
Кривцов С. кме UR5IEE 14 6 16 20 10 17 16 16
46
РА 7'2006
дипломы
AWARDS
Новости для коллекционеров
дипломов
WASA-V-U-SHF - WORKED ALL
SQUARES AWARD V-U-SHF.
Диллом учрежден JARL. Диплом выдается
за QSL-карточки, полученные за
проведенные радиосвязи (наблюдения) как
минимум с 100 большими квадратами QTH-
локаторов Японии (первые 4 знака) на
диапазонах 50 MHz и выше. За каждые
дополнительные 100 квадратов выдаются
наклейки. Все связи (наблюдения) должны
быть проведены из одного и того же QTH-
локатора заявителя. Одна и та же станция
может быть засчитана на разных диапазонах
и при работе из другого квадрата. В заявке
следует указать QTH-локаторы. Надпечаток
за отдельные диапазоны и виды излучения
нет. Стоимость диплома 12 IRC. Заявку
направлять по адресу: Japan Amateur Radio
League - Award Desk, 1-14-5 Suga mo,
Toshima, Tokyo 170-8073, JAPAN.
WASA-HF (WORKED ALL SQUARES
AWARD HF)
Диплом учрежден JARL. Диплом выдается
за QSL-карточки, полученные за
проведенные радиосвязи (наблюдения) как
минимум с 100 большими квадратами QTH-
локаторов Японии (первые 4 знака) на
диапазонах 28 MHz и ниже. За каждые
дополнительные 100 квадратов выдаются
наклейки. Все связи (наблюдения) должны
быть проведены из одного и того же QTH-
локатора заявителя. Одна и та же станция
мажет быть засчитана на разных диапазонах
и при работе из другого квадрата В заявке
следует указать QTH-локаторы. Надпечаток
за Отдельные диапазоны и виды излучения
нет. Стоимость диплома 12 IRC. Заявку
направлять по адресу: Japan Amateur Radio
League - Award Desk, 1-14-5 Sugamo,
Toshima, Tokyo 170-8073, JAPAN.
WARC-1000 AWARD.
Диплом учрежден JARL. Диплом выдается
всем радиолюбителям и ноблюдателям,
представившим список QSL-карточек,
/WARC *. AWARD
подтверждающих проведение двусторонних
радиосвязей (наблюдений) с 1000
различными любительскими радиостанциями
на одном или нескольких WARC диапазонах
(10 MHz, 18 MHz и 24 MHz). За каждые
дополнительные 1000 связей (наблюдений)
выдаются наклейки (до 10000). Связи,
проведенные с одной и той станцией на
разных диапазонах, засчитываются как связи
с двумя различными станциями.
Засчитываются радиосвязи, проведенные
после 1 апреля 2002 г.
Заявка составляется в алфавитном
порядке префиксов и суффиксов на каждом
диапазоне. Радиосвязи могут быть
проведены из разных QTH. Стоимость
диплома 8 IRC или 8US$. Стоимость наклеек
5 IRC или 5US$. Заявку направлять по адресу:
Japan Amateur Radio League - Award Desk, 1-
14-5 Sugamo, Toshima, Tokyo 17Q-8073,
JAPAN.
Бюллетень КВ + УКВ
УКВ антенна бегущей волны
Г.И. Колчев, UR5QGC, г. Запорожье
УКВ антенна бегущей волны (АБВ) состоит из
собирательной линии, симметричных вибраторов,
элементов связи и нагрузочного сопротивления R (см.
рисунок/ Собирательная пиния изготовлена из
биметаллического прута диаметром 4 мм и жестко крепится
к траверсе. Ее волновое сопротивление 200 Ом. Вибраторы
антенны изготовлены из дюралюминиевого прутка диаметром
5 мм. На прутки запрессованы втулки длиной 5 мм из
нержавеющей стали. Элементы связи выполнены на
резисторах МЛТ-2 с номиналами: Rl=30 Ом, R2=51 Ом,
R3=100 Ом, R4=180 Ом. Выводы резисторов укорачивают
до минимума и с помощью пайки соединяют с
собирательной линией. Нагрузочный резистор R -
безындуктивный сопротивлением 200 Ом, мощностью не
менее половины подводимой мощности передатчика. Автор
использовал параллельное соединение 5резисторов МЛТ-2
номиналом 1 кОм. Траверса антенны изготовлена из
стеклотекстолита сечением 20x40 мм и длиной 1,6 м.
Входное сопротивление антенны 200 Ом. Согласование
с кабелем осуществляется с помощью кольцевого
симметрирующего шлейфа 1:4. Длина полуволновой петли
680 мм. Усиление антенны 8 дБ. Отношение сигналов
вперед/назад не менее 22 дБ. Отношение вперед/бок 12 дБ.
Антенна сверхширокополосная. КСВ в полосе 144...146 МГц
не более 1,2. АБВ испытывалась при разных высотах
подвеса с вертикальной поляризацией. Разница в уровне
принимаемых сигналов при этом составляла не более 2 дБ.
При размещении антенны в квартире железобетонного
дома удавалось открыть репитеры на расстоянии до 60 км
при мощности передатчика 4 Вт.
Часть мачты, входящую в апертуру антенны, необходимо
выполнить из диэлектрического материала. Подключение
рефлектора увеличивает подавление заднего лепестка не
более чем на 2 дБ, поэтому его использование
нецелесообразно. Влияние металлической мачты,
установленной за точками питания хх, на характеристики
антенны не испытывалось. Теоретически она должна
выполнять функцию апериодического рефлектора. АБВ,
выполненная точно по описанию, в настройке не нуждается.
Такая антенна может быть рекомендована начинающим
радиолюбителям, не имеющим опыта в настройке сложных
многоэлементных систем типа "волновой канал". В отличие
от других типов антенн АБВ хорошо работает при низком
подвесе, как над уровнем земли, так и над уровнем
железобетонной крыши. Посторонние металлические
сооружения, находящиеся в непосредственной близости от
АБВ, практически не влияют на ее параметры.
47
РА 7'2006
Современные телекоммуникации
Устройство сканирования
с запоминанием состояния
А.П. Кашкаров, г. Санкт-Петербург
В радиолюбительской практике, в частности в устройствах
охраны и контроля, необходимо контролировать состояние
нескольких датчиков, в зависимости от изменения их
состояния, включая или отключая какие-либо устройства
сигнализации. Особенность предлагаемого устройства по
сравнению с опубликованными схемами аналогичного
назначения заключается в способности запоминать
состояние входных датчиков. Это достигается благодаря
применению в устройстве популярной микросхемы-регистра
К561ИР9.
Рассмотрим электрическую схему устройства,
показанную на рисунке. Датчики F1-F4 могут быть в
произвольной комбинации замкнуты и разомкнуты, от этого
узел не потеряет эффективной работоспособности. Выходные
сигналы изменятся при соответствующем изменении
состояния датчиков и будут зафиксированы регистром. Для
сброса состояния регистра предусмотрена кнопка SB1.
Выходные сигналы присутствуют на соответствующих
выходах логической микросхемы К561ЛП2 (DD2), которые
подключаются к оконечным узлам управления нагрузкой. Это
могут быть электромагнитные и оптоэлектронные реле,
транзисторные и тиристорные каскады. Выходные сигналы
также можно подключать к другой электронной схеме
обработки и управления.
Электронный узел сканирования датчиков собран на двух
микросхемах 561-й серии. Микросхема К561ИР9 (аналог
CD4035B) представляет собой четырехразрядный
последовательно-параллельный регистр, имеющий два входа
- J и К. Если эти входы соединить вместе, как показано на
схеме, получают регистр, построенный на D-триггерах.
Триггеры регистра соединяются последовательно
внутренними ключами коммутации микросхемы, если на вход
переключения Р/S (параллельно/последовательно) подать
напряжения низкого уровня. Когда на этом входе (вывод 7
микросхемы DD1) присутствует напряжение высокого
логического уровня, ключи коммутации размыкают
последовательную связь внутренних триггеров, и к D-входам
подключаются линии параллельной загрузки регистра
D0-D3.
В обоих случаях (параллельной и последовательной)
загрузки информация передвигается по регистру согласно с
положительным перепадом на входе С (вывод 6 DD1). Регистр
имеет асинхронный вход Т/С, логическими сигналами на
котором переключается выходной код на выходах Q0-Q3 -
здесь могут присутствовать (в зависимости от состояния на
входе Т/С) прямой или дополнительный код. При низком
уровне на входе Т/С на выходы устройства передается
дополнительный код (связанный с сигналом на тактовом входе
С) па отношению к хранящемуся в каждый момент времени
коду в D-триггерах регистра. Длительность тактового
импульса, время установления сигналов по входам и
длительность импульса сброса для стабильной работы
регистра К561ИР9 должны быть не менее 250 нс.
Источник питания для устройства любой
стабилизированный с напряжением 9. .15 В. Ток потребления
не превышает 10 мА. Начальная установка в момент подачи
питания обеспечивается элементами С2, R1. Оксидный
конденсатор С1 сглаживает помехи по питанию. Его тип К50-
24 или аналогичный. Неполярный конденсатор С2 типа КМ6
или аналогичный. Постоянные резисторы МЛТ-0,25. Диоды
развязки VD1VD4 типа КД5216 КД522, Д311 и аналогичные.
Устройство в налаживании не нуждается и при исправных
элементах начинает работать сразу. Оно содержит минимум
деталей, поэтому печатная плата не разрабатывалась.
Микросхемы монтируют на любой плате. Вместо указанных
на схеме микросхем можно применить их зарубежные
аналоги (для К561ИР9 - CD4035B, для К561ЛП2 - CD4030B)
или аналогичные микросхемы серии К564.
В качестве датчиков F1-F4 применяются герконы,
например, КЭМ1-КЭМ6. Эти герконы надежны, не боятся
сотрясений и влагоустойчивы. Устройство конструктивно
собрано как универсальный, мобильный и портативный блок.
Датчики подключаются к нему, а выходная цепь устройства
подключается к схеме управления нагрузкой через
малогабаритные разъемы типа РП10-5, PLU-2H и
аналогичные.
Безусловна, варианты применения рассмотренного
устройства многочисленны и не ограничиваются контролем
четырех охранных датчиков, расположенных в разных местах.
Для увеличения количества контролируемых линий (датчиков),
например, до восьми в электрическую схему добавляют еще
один последовательно-параллельный регистр и микросхему
логики К561ЛП2. Устройство настолько универсально в
применении, что при творческом подходе радиолюбителя
способно принести пользу
практически в любой
сфере. При необходимости
можно контролировать
"сухость" почвы в
цветочных горшках,
изменение (выход за
установленные пределы)
уровня электрических
параметров того или иного
устройства (напряжения,
сопротивления, тока) и
многое другое.
В авторском варианте
устройство находит
применение в качестве
составной части
устройства сигнализации и
оповещения по
мобильному телефону о
срабатывания шлейфа
охраны в городской
квартире. При этом в
качестве датчиков шлейфа
охраны используются два
геркона, смонтированные
на входной и балконной
дверях, а также датчик
пожара и датчик движения,
установленные в комнате.
48
РА 7'2006
Приставка к зарядному устройству АСР-7Е
С.А. Елкин, г. Житомир
Если Вам в процессе работы на садовом участке
хочется послушоть радиоприемник, то наиболее
оптимальным решением является использование
АКБ яркость свечения лампочки уменьшается. При
проведении заряда в ночное время (что вполне
естественно: днем используешь, ночью заряжаешь) и
соответствующем расположении приставки HL1
может выполнять также функцию малогабаритного
светильника.
В авторском варианте G1-G4 (рис.2) состоит из
четырех последовательно включенных щелочных
аккумуляторов НКГ-1,5-У1.1. Питание
радиоприемника "ВЭФ-202" пониженным
напряжением (без каких-либо переделок
электрической схемы последнего) при достаточной
громкости и вполне удовлетворительном качестве
звучания является вынужденным, но оправданным
переносного приемника с
питонием от
оккумуляторной батареи
(АКБ). Но, как говорится,
одно пожелание
неизменно рождоет
несколько проблем. В
нашем случае: для
подзарядки АКБ
радиоприемнике,
естественно, потребуется
Современные телекоммуникации
зарядное устройство (ЗУ). В
качестве такого ЗУ вполне можно использовать
зарядное устройство от мобильного телефона,
изготовив простой переходник (рис.1), СОСТОЯЩИЙ из
двух соединителей и лампочки наколивания. Само ЗУ, в
случае автора, это АСР-7Е от NOKIA-5110, не
дорабатывается.
компромиссом.
Конструкция соединителя АКБ (G1-G4) для "ВЭФ-
202" описана в [1]. Соединители: XR1-XR3 - штатные
от АСР-7Е; XS1 - импортный, для установки на
печатную плату; ХР4, ХР5 - СШ-3; XS2, XS3 - CLU-5.
Лампа HL1 -3,5 В/0,15 А.
Электрическая схема приставки показана на
рис.2. Лампочко HL1 выполняет две функции:
ограничителя тока и светового индикатора
состояния процесса зарядки, когда по мере заряда
Литература
1. Елкин С.А. УКВ для садовода//
Род 'юомотор. - 2005. - №4. - С. 3-4.
ГУН на К174ХА11
С. Абрамов, г. Оренбург
В практике радиолюбителя нередко возникает
необходимость в генераторе с теми
параметрами.
рисунок) построен на микросхеме, предназначенной
или иными
Предлагаемый генератор (см.
СО
сч
R3
ю
С1=560 пФ
генератора
было изменять
ci
для формирования синхроимпульсов в телевизионных
приемниках. Автором были исследованы возможности
генератора. Во время экспериментов емкость
времязадающего конденсатора С1 изменялась от 560
до 4700 пФ.
При
частоту
можно
переменным резистором
R4 от 600 Гц до 200 кГц.
При С1=4700 пФ частота
генератора находилось в
пределах 200 Гц...60 кГц.
На всех частотох
резистором R1 можно
изменять скважность от 20
до 50%. Амплитуда
импульсов на выходе 3 D1
находится в пределах 12
В, поэтому через
токоограничительный
резистор сопротивлением
около 300 Ом можно
напрямую управлять не
только биполярным, но и
полевым транзистором.
49
РА 7'2006
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Современные телекоммуникации
От редакции. Все люди знают, что подглядывать и подслушивать нехорошо. Морально-этические и юридические нормы
всех стран и народов не поощряют чрезмерного любопытства. Однако несмотря на это не иссякает неуемное желание
некоторых индивидов узнать, что же там сейчас происходит у соседа, что именно он прячет от посторонних глаз и ушей.
Высокий рейтинг телевизионной передачи "За стеклом" лишний раз подтверждает тот факт, что первобытная природа
человека мало изменилась за тысячелетия цивилизации, и наибольший интерес для многих людей по-прежнему представляет
как раз тщательно скрываемая, конфиденциальная информация.
Благодаря достижениям научно-технического прогресса возможности шпионов, причем не только профессиональных, но
и самоучек-любителей существенна возросли. Это порождает новую проблему использования специальных технических
средств для защиты своих тайн, а они есть у каждого, от нежелательных свидетелей. Так как промышленная аппаратура
подобного назначения мало доступна и слишком дорогая, интерес к таким устройствам, вполне естественно, проявляют и
радиолюбители.
Все эти причины и побудили нас внять многочисленным просьбам читателей журнала. С этого номера мы открываем новую
рубрику "Шпионские и антишпионские штучки", в которой будут представлены наиболее полезные и интересные сведения, а
также некоторые схемы аппаратуры, предназначенной для защиты информации от несанкционированного использования.
- находка для конкурентов
получения секретной
"Жучки"
В. Арапов, г. Киев
Закладные устройства ("закладки", или, проще
говоря, "жучки") — это технические средства для
несанкционированного съема информации,
которые по
законодательству
разрешено устанавливать
лишь работникам органов
внутренних дел,
безопасности и разведки.
Однако зачастую их
используют и незаконно, в
последнее время появляется
все больше жертв
подслушивания и
подсматривания. Например,
сегодня бизнесмены должны
опасаться конкурентов по
бизнесу, которые ради
коммерческой информации
готовы на многое, в том числе на такой шаг, как
установка "жучков" в офисах. Ловцов секретной
информации больше всего интересуют уставные
документы, отчеты по финансовой деятельности,
кредитные договоры с банками, договоры купли-
продажи, сведения о перспективных рынках сбыта и
50
РА 7'2006
R6100
+2.5...5В
VD1...VD4 ГД507
другая информация, которая позволит получить
преимущество над конкурентом.
А вот людям, работающим на политическом
поприще или на ниве творчества, следует особенно
тщательно скрывать от конкурентов и
недоброжелателей свои источники доходов, личную
жизнь и имена друзей, расписание и адреса
деловых и личных встреч, данные о доходах,
информацию о человеческих слабостях, пагубных
пристрастиях и вредных привычках. Все это и
многое другое не дает спокойно спать не только их
конкурентам, но и "желтой" прессе, а также
преступным элементам.
"Закладки": виды и возможности
Рассмотрим, что же представляют собой
закладные устройства (ЗУ). "Закладка" - это
миниатюрное электронное устройство для
перехвата речевой информации, состоящее из
микрофона и радиопередатчика,
обеспечивающего передачу подслушанного
звукового сигнала на значительное расстояние с
помощью электромагнитных волн. ЗУ стали
наиболее популярными техническими средствами
для съема акустической информации, потому что
они просты в применении, дешевы, малогабаритны
рис.2
и легко камуфлируются.
Радиозакладки бывают двух видов — с
параметрической и с кварцевой стабилизацией
частоты. Параметрическая стабилизация частоты не
может дать высокое качество передачи информации
из-за ухода частоты в зависимости от места
расположения, температуры и т.д. Кварцевая
стабилизация частоты лишена этого недостатка.
Конструкции "закладок" довольно разнообразны -
от самых простых до очень сложных (с дистанционным
управлением, системой активации голосом, закрытым
каналом, системой накопления сигналов, системой
передачи сигналов в сжатом виде короткими сериями).
Для повышения скрытности работы мощность
передатчика закладного устройства делается
небольшой, но достаточной для перехвата
высокочувствительным приемником с небольшого
расстояния (от 20 до 500 м). Рабочую частоту для
повышения скрытности нередко выбирают вблизи
несущей частоты мощной радиостанции.
Тактико-технические возможности простейших
"жучков" определяют три основных узла: микрофон,
определяющий зону акустической чувствительности
"жучка"; радиопередатчик, определяющий
дальность его действия и скрытность работы;
источник питания, от которого зависит время
непрерывной работы ЗУ.
Закладные устройства работают как обычный
передатчик. В качестве источника электропитания
жучка используются малогабаритные аккумуляторы.
Срок работы подобных радиозакладок
определяется временем работы аккумулятора.
Обычно при непрерывной работе это 1...2 суток.
Радиопередатчик осуществляет передачу
информации с помощью электромагнитных волн в
определенном радиодиапазоне. Передача
информации осуществляется в метровом и
дециметровом диапазонам длин волн. Наиболее
часто используются диапазоны частот: 130... 174,
350...450, 850...950 и 1100...1300 МГц. Однако не
исключено использование и других диапазонов.
Для приема информации, передаваемой ЗУ,
необходим приемник. Лучше использовать
специальный приемник, хотя в целях экономии можно
воспользоваться и обычным радиоприемником. В
этом случае закладное устройство должно работать
на частоте диапазона, выделенного для
радиовещания, поэтому передаваемый сигнал могут
принимать владельцы всех радиоприемников
(настроенных на частоту "закладки"), которые
находятся в радиусе действия "жучка". Это не только
демаскирует деятельность злоумышленника, но и в
значительной мере способствует его обнаружению.
Скрытность работы "жучков" обеспечивается
небольшой мощностью передатчика, выбором
частоты излучения, ограничением времени
непрерывной работы (применение системы
дистанционного управления). Для повышения
скрытности работы в некоторых закладках
используется разделение этапов съема и передачи
информации (радиозакладки с промежуточным
накоплением). Они состоят из цифрового
накопителя, приемника сигналов дистанционного
управления и специального передатчика для
ускоренной передачи информации. В таких
радиозакладках в течение некоторого времени
осуществляется перехват акустической информации,
преобразование ее в цифровой вид и запись во
внутреннюю память закладки. Передача
информации в эфир осуществляется через
определенные промежутки времени или по команде
дистанционного управления. Соотношение времени
накопления и времени передачи может составлять от
40:1 до 120:1.
Для закрытия радиоканала применяются
различные способы кодирования: аналоговое
скремблирование речевого сигнала (как правило,
инверсия спектра) и цифровое кодирование,
которое заключается в преобразовании речевого
сигнала в цифровой вид с последующим
шифрованием по одному из алгоритмов. "Жучки" с
закрытым каналом труднее обнаруживаются даже с
применением дорогостоящих поисковых технических
средств, но и цены на них значительно выше.
Самый простой "жучок"
На рис.1 показана схема самого простого ЗУ.
Катушка L1 имеет 5-6 витков на оправке диаметром
4 мм. Катушка L2 представляет собой 4-5 витков
провода диаметром 0,5 мм, намотанного внутри или
поверх L1. Транзистор типа КТ368 или КТ3102,
микрофон от импортного телефона, магнитофона.
Обычно устройство работает сразу после
включения. В любом случае следует измерить
напряжение на базе транзистора высокоомным
вольтметром и подобрать сопротивление резистора
R1 так, чтобы это напряжение находилось в пределах
1,1...1,2 В. Если большая выходная мощность не
требуется, можно увеличить сопротивление
резистора R2 до 200 Ом. В этом случае
потребляемый ток составит около 7 мА, что
обеспечивает 100... 150 ч работы от батарейки
"Крона". Применяют и другие микрофоны, например
"Сосна" или МКЭЗЗЗ, а также запитывают
микропередатчик от источника напряжения 3...5 В.
Поиск "жучков": где и как искать
Чтобы свести к минимуму риск стать жертвой
нечестной конкуренции, нужно периодически
проводить плановую "чистку" офисных и других
помещений, из которых возможна утечка секретной
информации (кабинетов руководства, помещений
для переговоров, загородных резиденций, саун,
автомобилей) для своевременного обнаружения
прослушивающих устройств и ликвидации угрозы
перехвата информации. Профилактические
поисковые мероприятия обычно проводятся
непосредственно перед проведением важных
переговоров, после посещения офисов или других
помещений компании потенциальными
злоумышленниками. Проверять следует не только
помещения, где будут проводиться переговоры, но и
смежные. Основная задача "чисток" - обнаружение
прослушивающих устройств и сохранение
проводимых мероприятий в тайне.
Поиск закладных устройств - дорогостоящее и
длительное мероприятие. Существует множество
способов поиска, но основными являются
визуальный осмотр и поиск с применением
специальной аппаратуры. Остановимся на
последнем. Для успешного поиска "жучков" нужно,
прежде всего, обеспечить необходимые условия для
их работы:
озвучить помещение, в котором производится
поиск, т.е. создать разумный естественный шум
(звук), от которого бы заработал передатчик
закладки;
по возможности включить в сеть бытовую
радиоэлектронную аппаратуру и оргтехнику, чтобы
избежать шумов, характерных для процесса поиска
и демаскирующих его (различные разговоры на эту
тему, подача зондирующих звуковых сигналов). В
противном случае злоумышленник, установивший
закладку, если она имеет дистанционное
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Современные телекоммуникации
51
РА 7'2006
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Со.р.ме-ные «лекоммуникоции
управление, может просто отключить ее.
Простейшие средства поиска - индикаторы или
детекторы поля, частотомеры и некоторые
поисковые приемники. Основное их преимущество
- способность находить источники излучения или
передающие устройства независимо от режима
применения в них модуляции. Принцип поиска
заключается в выявлении максимума уровня
излучения в помещении. Индикаторы поля, как
правило, снабжены звуковой и световой
индикацией уровня принимаемого сигнала. Многие
из них имеют акустический динамик для реализации
режима "акустозавязки". Хорошие индикаторы поля
снабжены частотомерами.
Поиск закладных устройств может происходить в
различных условиях электромагнитной обстановки.
Труднее осуществлять поиск, когда уровень
радиочастотного фона от расположенных вблизи
радиовещательных станций, ретрансляторов или
телевизионных станций очень высок, многие
приборы при этом просто "зашкаливают". Для
работы в такой обстановке в индикаторах поля
предусмотрена возможность изменения
чувствительности вручную.
Обычно поиск закладных устройств с
применением индикаторов поля осуществляется
следующим образом. Оператор становится на
середине проверяемого помещения, т.е. в месте,
где предполагается отсутствие закладки, включает
прибор, фиксирует уровень поля в данной точке,
затем, медленно перемещаясь по помещению,
переносит прибор вблизи предметов мебели,
электронной техники, элементов конструкции стен,
потолка и т.д., фиксируя изменения уровня поля,
индицируемого прибором. При этом стараются
проверять, постоянно изменяя ориентацию антенны
прибора, чтобы не пропустить закладку с
определенной поляризацией антенной системы.
Если находятся места, в которых уровень поля
высокий, то исследуют их, меняя чувствительность
прибора, сокращая размеры антенны.
Демодуляция сигнала жучка, как правило.
происходит за счет неравномерности частотной
характеристики индикатора и неизбежной
небольшой амплитудной модуляции, характерной
для большинства ЗУ. При работе с индикаторами
поля следует учитывать, что обнаружение
большинства радиозакладок осуществляется с
расстояния до 10 см. При обследовании всех
возможных мест размещения закладки на
расстоянии 40...50 см, вероятность пропуска может
быть значительной.
Поиск закладных устройств с использованием
нелинейных локаторов основан на специфическом
свойстве полупроводниковых материалов, которое
заключается в том, что при их облучении
высокочастотным радиосигналом происходит
преобразование его частоты в кратные гармоники с
последующим переизлучением в окружающее
пространство. В отличие от большинства других
приборов поиска нелинейный локатор позволяет
обнаруживать:
неработающие ЗУ (с отключенным
электропитанием);
ЗУ с дистанционным управлением, находящиеся
в режиме ожидания;
ЗУ со специальными технологиями передачи
информации, служащими повышению скрытности их
работы (узкополосная модуляция, передача
сигналов короткими сериями после их
предварительного накопления в запоминающем
устройстве, использование нескольких несущих
частот и т.д.).
Поиск ЗУ с использованием сканирующих
приемников заключается в узкополосном
радиоприеме в заданном частотном диапазоне с
последовательным передвижением по шкале
частот. Обычно идентификация источника
радиосигнала производится "на слух".
Радиосканирование может осуществляться в
ручном и компьютерном режимах. Ручное
радиосканирование, в связи с большой
трудоемкостью, применяется для поиска ЗУ,
частотный диапазон которого известен хотя бы
52
РА 7'2006
приблизительно. Недавно появился новый способ
поиска "жучков", с помощью специализированных
приемников-перехватчиков, принцип действия
которых основан на автоматическом сравнении
уровня сигнала от радиопередатчика и фонового
уровня с последующей самонастройкой.
Найти ЗУ в проводных линиях можно путем
измерения электрических параметров этих
коммуникаций. Этот способ позволяет
обнаруживать ЗУ, считывающие информацию с
линий связи или передающие информацию по
проводным линиям. Например, в телефонных линиях
связи контролируется напряжение, электрический
ток, активное и реактивное сопротивление линии,
наличие высокочастотных сигналов.
В заключение рассмотрим два простых
устройства, которые помогут обнаружить ЗУ в
помещениях.
Простой малогабаритный детектор
"жучка" с индикацией на двух светодиодах
Данная конструкция отличается малыми
габаритами, малым количеством используемых
деталей и, вместе с тем, достаточно высокой
чувствительностью. В этом детекторе поля
использовано новое схемное решение. Известно,
что измерение ВЧ напряжений, меньших 0,5 В,
затруднено тем, что уже при переменном
напряжении менее 0,2...0,3 В все
полупроводниковые диоды становятся
неэффективными. Однако существует способ
измерения малых переменных напряжений с
использованием сбалансированного диодно-
резистивного моста, позволяющий измерять
напряжение менее 20 мВ при равномерной АХЧ до
900 МГц. Принципиальная схема устройства,
использующего данный способ, показана на рис.2.
Основу данного устройства составляет микросхема
DA1 типа KPI 112ПП2. Эта микросхема включает в
себя устройство определения баланса
электрического моста с индикацией. Микросхема
имеет встроенный источник опорного напряжения.
Антишпион
Устройство предназначено для обнаружения
электронных закладок в диапазоне частот 65...410
МГц, ориентировочного определения их рабочей
частоты и прослушивания на стандартный FM-
приемник (88... 108 МГц). Обычно устройства
контроля радиозакладок имеют очень широкую
полосу контроля, составляющую сотни мегагерц, что
снижает их чувствительность и дальность
обнаружения до нескольких десятков сантиметров.
Предлагаемое устройство имеет сравнительно
узкую АЧХ, сканирующую по диапазону частот, что
на порядок повышает его чувствительность по
сравнению с широкополосными устройствами, и
имеет возможность прослушивания на
"подозрительных" частотах. Принцип работы
основан на индикации уровня напряженности
электрического поля закладок при удалении или
приближении к ним устройства обнаружения.
Уровень излучения радиозакладок оценивается по
встроенному индикатору.
Устройство обнаружения (рис.З) состоит из двух
усилителей, один из которых совместно с фильтром
обеспечивает контроль в первом поддиапазоне
65... 155 МГц, а другой во втором поддиапазоне
155...410 МГц. Первый усилитель собран на
транзисторе VT1 с входным фильтром C1L1C2
(рис.З), обеспечивающим фильтрацию зеркальных
частот выше 155 МГц. Оба усилителя подключены к
смесителю на транзисторе VT2 и могут работать
только поочередно, каждый со своим гетеродином.
Гетеродин, работающий с первым усилителем,
собран на транзисторе VT8. Он перекрывает
диапазон частот от 155 до 245 МГц. Второй
гетеродин собран на транзисторе VT7. Он работает
совместно с усилителем на транзисторе VT6 и
перекрывает диапазон от 245 до 500 МГц.
Смеситель на транзисторе VT2 нагружен на
полосовой фильтр C12L2C13L3 с промежуточной
частотой (90+5) МГц. Таким образом, за счет
первого гетеродина обеспечивается контроль в
первом поддиапазоне частот от 65 до 155 МГц, а
второго - во втором поддиапазоне от 155 до 410
МГц. Чувствительность устройства регулируется
резистором R15. Аттенюатор на транзисторе VT4
обеспечивает регулировку уровня более чем на 25
дБ. Продетектированный детектором VD1VD2
сигнал подается на операционный усилитель DA1 и
далее — на индикатор уровня. Антенный вход
приемника подключен через резистор R24,
снижающий чувствительность, к коллектору VT5.
Шкала переменного резистора R23 градуируется
как для первого, так и для второго поддиапазонов по
генератору высоких частот.
Все детали устройства малогабаритные.
Катушка L1, бескаркасная с внутренним диаметром
6 мм, имеет 5 витков провода Г1ЭВ 0,7 мм. Катушки
L2, L3 намотаны на полистироловых каркасах с
подстроечными сердечниками из феррита 100НН
диаметром 2,8 мм и длиной 14 мм, имеют по 10
витков провода ПЭЛШО 0,15 мм. Катушки L4, L5 -
бескаркасные, с внутренним диаметром 6 мм и
шагом намотки 1 мм. Катушка L4 содержит 4 витка,
катушка L5 - 6 витков провода ПЭВ 0,7 мм. Катушка
L6 намотана поверх L5, она имеет 2 витка провода
ПЭВ 0,5 мм.
Устройство настраивают с использованием
прибора для измерения АЧХ, например, XI-42.
Первоначально настраивают полосовой фильтр
C12L2C13L3 на центральную частоту 90 МГц с
полосой, ориентировочно равной 5 МГц. Если в
вашей местности есть радиостанции, имеющие
существенный уровень сигнала в данном диапазоне,
то лучше выбрать другую центральную частоту в
диапазоне 88...108 МГц или сузить полосу фильтра.
Далее настраивают первый и второй гетеродины.
Изменяя параметры катушек и режимы работы
транзисторов по постоянному току, добиваются,
чтобы АЧХ фильтра плавно перемещалась в первом
диапазоне от 65 до 155 МГц, а во втором диапазоне
- от 155 до 410 МГц. Последним настраивают
фильтр C1L1C2 так, чтобы уровень сигналов
зеркального канала был но 15. .20 дБ меньше
основного канала.
Работа с прибором сводится к следующему.
Первоначально резистором R15 устанавливают
максимальный порог чувствительности
"антишпиона". Далее, плавно вращая ручку
резистора R23, контролируют по индикатору РА1
уровень сигналов сначала в первом, а затем во
втором поддиапазоне. Если работает радиостанция
или "жучок", то стрелка индикатора отклонится.
Далее, меняя положение прибора в помещении,
следят за изменением показаний индикатора
уровня. Если работает радиозакладка, то показания
будут существенно зависеть от пространственной
ориентации. Более точный контроль осуществляется
приемником, который подстраивается в пределах
промежуточной частоты прибора 90±2,5 МГц.
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Современные телекоммуникации
53
РА 7'2006
Сигнальные реле TTI
А. Балыкшов, г. Киев, "Симметрон-Украина"
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Современные телекоммуникации
В статье приводится обзор слаботочных реле производства Tai Shing Electronic
Components. Реле предназначены для применения в телекоммуникационной технике,
охранно-пожарных системах, измерительных приборах, устройствах управления
сигналами и датчиками, аудио- и видеотехнике и т.д.
Компания Tai Shing Electronic Components (Тайвань)
была основана в 1973 г. Одним из основных
направлений ее деятельности является производство
электромагнитных реле, ассортимент которых на
сегодняшний день насчитывает около полусотни
моделей. Реле с брэндом TTI быстро завоевали
признание мирового рынке, так как по качеству и
надежности они не уступают многим
известным европейским и японским
аналогам. Производственные
мощности Tai Shing находятся в
Тайване и Китае и сертифицированы по
стандарту ISO-9001:2000. Продукция
одобрена UL, CSA, TUV.
Ассортимент продукции Tai Shing
В этой статье будет рассмотрена всего лишь часть
продукции TTI, а именно сигнальные реле.
По принципу действия сигнальные реле практически
ничем не отличаются от других электромагнитных реле. В
основе их лежит катушка электромагнита и связонная с
ней электромеханическая система контактов. Однако
сигнальные реле по роду своей работы предназначены
для коммутации именно небольших величин токов и
напряжений, встречающихся в низковольтной
аппаратуре, такой, как аппаратура связи,
измерительная и медицинская техника, системы охранно-
пожарной сигнализации, аудио- и видеотехника и т.д.
Поэтому помимо основных, привычных параметров
для реле, необходимо обращать внимание и на такие
рис.1
представлен характеристики реле, как время срабатывания и
несколькими группами реле, каждая из которых
предназначена для определенного вида работы, и
коммутации соответствующей нагрузки.
Вот эти группы:
- сигнальные реле;
- мощные реле;
- реле для коммутации
больших токов;
- автомобильные реле;
- реле времени.
отпускания, максимальное сопротивление включенных
контактов, механическая и электрическая долговечность,
параметры работы при cos<p<l в нагрузке и некоторые
другие параметры, приводимые в техническом описании
на конкретное реле.
С ростом интеграции электронных устройств и
увеличением плотности монтажа возросли требования и
к массогабаритным показателям реле при сохранении их
высоких электрических параметров. Хорошим
предложением в этой связи является реле серии TRG5.
Его посадочный размер (размер основания) составляет
всего 7,5x12,5 мм (рис.1). Реле рассчитано на
TRBS
рис.2
РА 7'2006
коммутацию нагрузки
мощностью до 30 Вт при
постоянном токе в цепи и да 62,5
Вт при переменном (cos<p=l).
Контакты реле изготовлены из
сплава серебра с золотым
особенность реле этой серии - низкое номинальное
рабочее напряжение, с которого начинается
выпускаемый ряд этих реле - всего 1,5 В.
Еще одна интересная модель - реле серии TRB. Из всех
представленных реле сигнальной серии это, пожалуй,
самое сильное по току реле. Его контакты способны
(BOTTOM)
(BOTTOM)
i 4 е в
16 13 11 9
рис.З
напылением. Реле выпускаются
как со стандартным значением
чувствительности, так и с
повышенным, при котором
потребляемая мощность
составляет около 0,15 Вт. Важная
коммутировать так до 5 А (при cos<p=l) в варианте
исполнения TRB-B5. Реле выпускаются с двумя видами
внутренней разводки (рис.2). Серия с односторонне
расположенными выводами катушки имеет название
TRBS.
DIP TYPE
14
Single Side stable
: г з « s
Index mark
(De-eneraized Position)
1 Coli latching
SMD TYPE
14. г
Stand-off
/Index mark
/ (Reset Position)
S=Set
R=Reset
(Bottom View)
2 Coli latching
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Современные телекоммуникации
Немного отличается по размерам от предыдущей
модели реле серии TRS. Оно имеет уже две независимые
переключающие группы контактов с довольно высокими
электрическими и механическими показателями (рис.З).
Контакты изготовлены из сплава серебра с золотым
покрытием и способны долговременно работать с
нагрузкой до 2 A (28V DC) или да 0,5 А (125V АС).
Очень удачной, по мнению автора, является
выпускаемая серия реле TRQ2 (рис.4).
Эти реле оформлены в корпусах типов SMD и DIP. В
своем компактном низкопрофильном корпусе такое реле
объединило две независимые переключающие группы
контактов с собственным сопротивлением не более 50 мОм.
Контакты реле изготовлены из сплава серебра и палладия с
позолотой. Минимальное гарантированное количество
переключений при токе через контакты 1 A (30V DC)
составляет не менее 200000. Благодаря применению в
электромеханической системе технологии, использующей
постоянные магниты, такое реле приобрело высокую
Coil Power (W)
рис.5
55
РА 7'2006
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Современные телекоммуникации
чувствительность - базовая
номинальная потребляемая
мощность составляет 0,14 Вт.
Как следствие применения
такой технологии - катушка
реле приобрела новое
свойство - полярности.
Герконовые реле TTI выпускаются в DIP, SIP и SMD
корпусах и помимо малого времени переключения имеют
малые габариты, высокую диэлектрическую прочность,
широкий диапазон рабочих температур. На рис.6
показаны внешний вид герконовых реле серии TRR и их
монтажные чертежи с различными вариантами
конфигурации выводов.
о.е |>ы_ нои
5 0В
Реле серии TRQ2 выпускаются с тремя видами
управления:
1. неполяризованные (классическое исполнение);
2. поляризованные с одной катушкой управления;
3. поляризованные с двумя катушками управления.
В поляризованных реле с одной катушкой управления
смена состояния реле производится путем переключения
полярности напряжения, прикладываемого к катушке. В
поляризованных реле с двумя катушками управления
переключение в та или иное состояние производится
соответствующей катушкой управления. Реле TRQ2
уверенно работают в диапазоне температур -4О...+7О°С,
диэлектрическая прочность между катушкой и контактами
составляет 1500 В.
Нужно отметить, что практически все описанные выше
сигнальные реле TTI имеют довольна высокое
быстродействие: время срабатывания находится в районе 5
мс, причем оно имеет некоторую зависимость от
потребляемой мощности катушки реле (рис.5). В некоторых
устройствах такого быстродействия может оказаться
недостаточна, в этом случае необходимо применять
герконовые реле, которые имеют почти на порядок
меньшую величину времени срабатывания.
В заключение статьи приводим сравнительную
таблицу сигнальных реле TTI.
Система обозначений конфигурации контактов:
SP DT
1 2
1. Количество контактных групп
SP - одна контактная группа;
DT - две контактные группы.
2, Тип контактной группы
ST - замыкающая или размыкающая;
DT - на переключение.
Более полную информацию о реле TTI можно
получить на сайте компании "Симметрон-Украина"
www.symmefron.com.ua,
являющейся официальным дистрибутором
продукции TTI, или на сайте производителя
www. tai-shing. com. tw.
PA 7'2006
Модель реле Внешний вид Размер корпуса, мм Контактная группа Катушка
Конфигур ация контактов Параметры (cosF= 1) Максимальный коммутируемый ток, A Напряжение, В. Мощность, Вт.
TRG5 12.5x7.5x 10.0 SPDT 0.5A/125V АС 1A/24VDC 1 1.5, 3,5, 6,9, 12,24 0.15, 0.2
TRB 15.5x10.7 Х11.8 SPDT 1A/125V АС 1A/30V DC 3A/125V АС 3A/30V DC 5А/125 V АС 5A/14V DC 1,3,5 3, 5, 6,9, 12, 24 0.2, 0.3, 0.45
TRS 1 0 20.2х9.8х 12.5 DPDT 0.5A/125VAC 2A/28V DC 2 3, 5, 6,9, 12, 24,48 0.15, 0.2, 0.3, 0.51
TRQ2 W DIP: 14.0х9.0х 5.0 SMD: 14.2х9.3х 6.2 DPDT 0.5A/125VAC 1A/30V DC 1 3, 5,6,9, 12, 24 0.1, 0.14, 0.15, 0.2, 0.3
TRR 1 fit DIP, SMD: 19.6x7.62 х7.62 SIP: 19.0x7.8 SPST, SPDT, DPST 0.2A/30V AC/DC 0.5A/100V DC 1 5, 12,24 0.05 ... 0.288
PA 7'2006
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Современные телекоммуникации
57
Уважаемый читатель!
Издательство "Радиоаматор"
предлагает вам подписаться на наши журналы
во втором полугодии, начиная с любого номера.
Подписку можно осуществить в любом почтовом
отделении вашего города.
Рэдшшор
"Радиоаматор"
Журнал
практической
радиоэлектроники
подписной индекс
для организаций 01567
для частных лиц 74435
В радиоделе как навигатор
К цели ведет нас "Радюаматор".
Имея в наличии разные темы,
Предложит любителю радиосхемы,
Любые конструкции, разный монтаж,
В работе инструкции, знаний багаж.
Прекрасный журнал при поддержке друзей
Всегда будет полон отличных идей.
Желаю журналу тираж в миллион/
Среди всех изданий ты - чемпион!
Оценку высокую ты заслужил.
Желаю тебе новых творческих сил!
С.В. Венгерский, г. Макеевка
"Электрик"
Международный
электротехнический
журнал
подписной индекс
для организаций 08042
для частных лиц 22901
ДИСПЛЕИ, СВЕТОДИОДЫ,5
элементы индикаций*
"Радиокомпоненты"
РАДИО
КОМПОНЕНТЫ
Сг« грочпшеско'о
icpontjoKorwi
БЕССВИНЦОВАЯ
ПАЙКА
ИСТОЧНИКИ ПИТАНИЯ И
КОМПОНЕНТЫ К НИМ
Профессионально
о компонентах
и оборудовании
подписной индекс
для организаций 01581
для частных лиц 48727
Адрес редакции:
Киев, ул. Краковская, 36/10
Для писем: а/я 50, 03110, Киев-110, Украина
тел./факс: (044) 573-39-38
ra@sea.com.ua, www.ra-publish.com.ua
Vertex Standard
YAESU
Полный спектр любительского и профессионального
радиооборудования Vertex Standard, Yaesu:
- портативные и автомобильные радиостанции
- трансиверы
- ретрансляторы
- антенно-фидерное оборудование
- измерительная техника
АОЗТ "Новые Технологии"
Системы радиосвязи, передачи данвых и телеметрии
ЕЗ 2-а, ул. Нивоконстантиновская; Киев, .04080,.Украина
'Шел. (+380 44) 451-43-65, факс (+380 44) 417-87-70
[ e-mail:.sale40>ra“.net,ua,
0http://w’ww.ra.ner.ua
"СКТВ"
ТЗОВ "САТ-СЕРВИС-ЛЬВОВ" Лтд.
Украина, 79060, г.Львов, а/я 2710,
т/ф (0322) 67-99-10
e-mail: sat-service@ipm.lviv.ua
Оф. представитель фирмы BLANKOM в Украине.
Поставка професс станций и станций MINIS АТ
кабельного ТВ. Гарантия 2 г. Сертификат Ком.
связи Украины, гигиеническое заключение.
Псоектирдвание сетей кабельного ТВ.___________
ir Юк рейн
Украина, 01135, г.Киев, уп.Речная, 3,
т.(044) 238-60-94,238-61-31 ф.238-61-32.
e-mail: sale@strong.com.ua
Представительство Strong в странах СНГ.
Оборудование спутникового телевидения, ЖКИ-
телевизоры, плазменные панели. Продажа,
се звук;. тех, пр_г-.есжка..__________________
АОЗТ "РОКС"
Украина, 03148, г.Киев-148,
ул. Г. Космоса, 2Б, оф.ЗОЗ
т/ф (044) 407-37-77, 407-20-77, 403-30-68
e-mail:pks@roks.com.ua http://www.roks.com.ua
Спутниковое, эфирное, кабельное ТВ.
Многоканальные (до 200 каналов) цифровые
системы с интегрированной системой условного
доступа МИТРИС, MMDS,. Телевизионные и
цифровые радиорелейные линии. Модуляторы
ЧМ, QPSK, QAM 70мГц, RF, L-BAND.
Спутниковый интернет. Охранная сигнализация,
видео наблюдение. Лицензия гос. ком. Украины
по строительству и архитектуре АА №768042 от
15.04.2004г._________________________________
НПФ «Видикон»
Украина, 02099, Киев, ул. Зрашувольна, 6
г. 567-74-30, факс 566-61-66
e-mai!:v cb@vidikon.kiev.ua
htfp://www. vidikon, kiev. ua
Разработка, производство, продажа для КТВ
усилителей домовых и магистральных, фильтров
и изоляторов, ответвителей магистральных и
разъемов, головных станций и модуляторов.
"ВИСАТ" СКВ
У крайне,03115, г.Киев, ул.Святошинская,34,
т/ф (044) 403-08-03, тел. 452-59-67, 452-32-34
e-mail: vlsat@i.kiev.uo http://www.visatUA.com
Спутниковое, кабельное, радиорелейное
1,5...42 ГГц, МИТРИС, MMDS-оборудование.
МВ, ДМ В, FM передатчики. Кабельные станции
BLANKOM. Базовые антенны DECT; РРС; 2,4
ГГц; MMDS 16dBi; GSM, ДМВ 1 кВт. СВЧ модули;
гетеродины, смесители, МШУ, ус. мощности,
приемники, передатчики. Проектирование и
лицензионный монтаж ТВ сетей. Спутниковый
интернет._____________________________________
Влад+"
Украина,03б80,г.Киев-148, пр.50-лет
Октября,2А, оф.6 т/ф (044) 407-05-35,
т.407-55-10,403-33-37
e-mail: vlad@vplus.kiev.ua http://www.vlad.com.ua
Оф. предст. фирм ABE Elettronika-AEV-CO.EI-
ELGA-Elenos, ANDREW. ТВ и РВ транзисторные и
ламповые передатчики, радиорелейные линии,
студийное оборудование, антенно-фидерные
тракты, модернизация и ремонт ТВ
передатчиков. Плавные аттенюаторы для
кабельного ТВ фирмы АВ. Изготовление и
монтаж печатных плат._________________________
ООО "КВИНТАЛ"
Украина, г. Киев,
т/ф (044) 546-89-72, 547-65-12.
e-mail: kvintal@inbox.ru http://www.kvintal.com.uo
Приборы "КВИНТАЛ-9.01" для восстановления
кинескопов. Вакуумметры для кинескопов.
Генераторы испытательных сигналов. Детали для
ремонта телевизоров. Флюс для пайки плат.
Возможна поставка наложенным платежом.
РаТек-Киев
Украина, 03056, г.Киев, пер. Индустриальный,2
тел. (044) 241-67-41, т/ф (044} 241-66-68,
e-mail: rotek@torsat.kiev. иа
Спутниковое, эфирное, кабельное ТВ.
Производство радиопультов, усилителей,
ответвителей, модуляторов, фильтров.
Программное обеспечение цифровых
приемников. Спутниковый интернет.
ООО «ТЕЛЕВИДЕО»
Украина, г.Киев,
ул. Магнитогорская, 1, литера "Ч"
т. (044)537-28-76 (многок) фокс501-04-70
e-mail: tvideo@!n. иа http://www. tvideo.com. иа
Производство и продажа адресной
многоканальной системы кодирования ACS для
кабельного и эфирного телевещания и приемо-
передающего оборудования MMDS
MultiSegment. Пусконаладка, гарантийное и
послегарантийное обслуживание.____________
Beta tvcom
Украина, г. Донецк, 83004
ул. Университетская, 112,
т/ф (062)381-81-85,381-87-53,381-98-03,
e-mail: betotvcom@dpim.donetsk.ua
http://www.betatvcom.dn.ua
Производство сертифицированного оборудования:
ГС для КТВ, оптические передатчики! 310 и 1550 нм;
ТВ передатчики 1,10,100 Вт, системы MMDS,
МИТРИС; Цифровое ТВ, модуляторы DVB-T, DVB-C,
DVB-S; Цифровоые РРС El, 4Е1, Е2,16Е1; Радио
Ethernet; Измерит, приборы диапазона 5-12000 Мгц.
VSV communication
Украина,04073, г. Киев, а/я 47,
ул.Дмитриевская, 16А,
т/ф (044) 468-70-77,468-61-08,468-51-10
e-mail: algri@sat-vsv.kiev.uo
http://www.sat-vsv.kiev. ио
Оборудование WISI, CAVEL, PROMAX, SMW для
эфирно-кабельных и спутниковых систем:
консультация, проект, поставка, монтаж,
гарантия, сервис_________________________
Kudi
Украина, 79039, г. Львов, ул.Шевченко, 148,
т/ф (032/ 298-23-85,233-10-96
e-mail: kudi@moil.lviv. иа http://www.kudi.com. иа
Спутниковое, кабельное, эфирное ТВ. Оптовая и
розничная продажа. Системы и изделия
собственного и импортного производства.
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ"
"Платан-Украина
Украина, 03062, г.Киев,
ул. Чистяковская,2, оф. 18
г. 494-37-92,494-37-93,494-37-94, ф.442-20-88,
e-mail: chip@optimo.com.ua
Поставка всех видов эл. компонентов для
аналоговой, цифровой и силовой электроники.
Пассивные компоненты EPCOS, BOURNS,
MURATA. Широкий выбор датчиков давления,
тока, температуры, магнитного поля, влажности,
газа, уровня жидкости и др. Поставка
измерительного и паяльного оборудования,
Украина, 18036, г. Черкассы, а/я 3502
т. (067) 470-15-20 e-mail: yury@ck. ukrtel net
КУПЛЮ. Конденсаторы К15, КВИ, К40У-9,
К72П-6, К42, МБГО, вакуумные. Лампы Г, ГИ, ГК,
ГС, ГУ, ГМ, 5Ц, 6Ж, 6К, 6Н, 6П, 6С, 6Ф, 6Х.
Голетные переключатели, измерительные
Украина, 03150, ул. Предсловинскоя, 12
т. (044)201-04-26,201-04-27, ф.201-04-29
e-mail: res 1 @rcs 1.relc.com
www.rcscompanents.kiev.ua
Склад ЭЛЕКТРОННЫХ КОМПОНЕНТОВ в
Киеве. ПрЯмы»; поставки от производителей
ОО "РТЭК"
Украина, 03035, г.Киев, ул. Урицкого, 32, оф. 1
ф(044} 245-0-555многоканальный
e-mail:cov@rainbow. com. иа, elkom@mail. kar. net
http://www.rtcs.ru
Официальный дистрибьютор на Украине ATMEL,
MAXIM/DALIAS, INTERNATIONAL RECTIFIER,
NATIONAL SEMICONDUCTOR, ROHM.
СЭА
Украина, 02094, г. Киев, ул. Краковская, 36/10.
т. (044}575-94-01 (многок.), т/ф 575-94-10
e-mail: info@sea.com.ua, http://www.sea.com.ua
Электронные компоненты, измерительные
приборы, паяльное оборудование._________
^Др"Прогрессивные технологий"-
(девять лет на рынке Украины}
ул. М. Коцюбинского 6, офис 10, Киев, 01030
г. (044) 238-60-60 (многокан.}, ф. (044) 238-60-61
e-mail: sdes@progtech.kiev.uo
Оф. дистрибьютор и дилер: INFINEON, ANA-
LOG DEVICES, ZARLINK, EUPEC, STM, TYCO
AMP, MICRONAS, INTERSIL, AGILENT, FUJITSU,
M/A-COM, NEC, EPSON, CALEX, FILTRAN.
PULSE, HALO и др. Линии поверхностного
монтажа TYCO QUAD,__________
МАСТАК ПЛЮС
Украина, г. Киев, ул. Прорезная, 15, оф. 88
т. 044} 537-63-22, ф. 537-63-26
e-mail: info@mastak-ukraine.kiev. иа,
http://www.mastak-ukroine. kiev. иа
Поставка электронных компонентов Xilinx, Atmel,
Grenoble, TI|BB, TI-RFID, IRF, AD, Micron, NEC,
Moxim/Dallas, IDT, Altera, AT. Регистрация и
поддержка проектов, гибкие условия оплаты,
ИНц^ИВИ.ТуОЛ. подхо
Н1кс електрожке
Украина,02002, г. Киев,
ул. Флоренции, 1/11, 1 этаж
т/ф 516-40-56,516-59-50,516-47-71
e-mail: chip@nics.kiev.ua
Комплексные поставки электронных
компонентов. Более 20 тыс.нсименований со
своего склсда:Апа1од Devrees, Atmel, Maxim,
Motorola, Philips, Texas Instruments,
STMicroelectronics, International Rectifier, Power-
One, PEAK Electronics, Meanwell, TRACO,
Powertm,_____________________________________
ООО "РАДИОМАН"
Украина, 02068, г. Киев, ул. Урловскоя, 12
(Харьковскиймассив, ст. метро "Позняки"}
т. (044)255-15-80, т/ф 255-15-81
e-mail: sales@radioman.com.ua
http://www.radioman.com.uo
Розничная торговля электронными и
электромеханическими компонентами. 10000
наименований активных и пассивных
компонентов, оптоэлектроника, коннекторы,
конструктивные элементы, инструмент,
материалы и многое другое. Поставки по
каталогам Компэл, Spoerle, Schukat, Farnell, RS
Components, Schuricht. Кассовые чеки,
налогообложение на общих основаниях________
ТРИАДА'
ВИЗИТНЫЕ КАРТОЧКИ
Украина, 02121, г. Киев-121, а/я 25
т/ф(044}562-26-31, 461-34-63,
e-mail: triod@ukrpack.net
Радиоэлектронные компоненты в широком
ассортименте (СНГ, импорт) со склада, под
заказ. Доставка курьерской службой.
Украина, 03057, г.Киев-57,
пр.Победы,56, оф.255
т/ф. (044) 455-55-40 (многокан.), 455-65-40
e-mail: megcprom@megaprom.kiev.ua,
http://www.megaprom.kiev.ua
Электронные компоненты отечественного и
зарубежного производства. ____
VD MAIS
УкраТно, 01033, Ки1в-33, а/с 942,
ул. Жилянськоя, 29
т. 287-5281,287-22-62, ф.(044)287-36-68,
e-mail: info@vdmais.kiev.ua
http://www. vdmais.kiev.ua
Ел. компоненти, системи промавтоматики,
измерительные приборы, шкафи и корпуса,
оборудование SMT, изготовление печатных
плат. Дистрибьютор: Agilent Tehnologies, AIM,
ANALOG DEVICES, ASTEC POWER, Cotco, DDC,
ELECTROLUBE, ESSEMTEC, FILTRAN, GEYER
ELECTRONIC, IDT, Hcmeg, HARTING, KING-
59
РА 7'2006
BRIGHT, Kroy, IAPPKABEL, LPFK, MURATA, PACE,
RECOM, Rittal, Rohm, SAMSUNG, Siemens,
SCHROFF, Technoprint, TEMEX, Tyco Electronicx,
VISION, WAVECOM, WHITE ELECTRONIC, Z-
WORLD. _________________ _________________________
KHALUS- Electronics'
Укроина, 03141, г. Киев, a/я 260,
т (044) 490-92-59, ф. (044) 490-92-58
e-mail: sales@khdus.com.ua
http://www. khdus. com. uo
TEKTRONIX AGILENT
FLUKE LECROY
Измерительные приборы, электронные
компоненты
"ЭЛЕКОМ"
Украина, г. Киев,
ул. Б. Хмельницкого, 52 Б, оф. 312
т/ф (044) 461-79-90, 239-73-23
e-mail: office@elecom.kiev.uo
http://www.elecom.kiev.ua
Поставки любых эл.компонентов от 3600
поставщиков, более бОмлн. наименований.
Поиск особо редких, труднодоступных и снятых с
производства эл.компонентов.
ООО "РАСТА-радиодетали "
ВИЗИТНЫЕ КАРТОЧКИ
Украина, 69000, г. Запорожье
ул. Патриотическая, 74-А, оф. 308
т/ф (061)220-94-98 т. (061)220-85-75
e-mail: rasta@comint.net
http://www.cominf.net/~rasfa
Радиодетали отечественные и импортные, со
склада и под заказ. СВЧ, ПЗ, ГУ-10А, КС168А.
Силовые приборы. Доставка по Украине.
Оптовая закупка радиодеталей.
Украина, 03194, г. Киев-194, ул. Зодчих, 24
т/ф (+38 044) 405-22-22,405-00-99
e-mail: ur@triod.kiev.ua
http://www. triad. kiev. иа
Радиолампы пальчиковые
6Д..,6Н..,6П..,6Ж..,6С..,др. генераторные лампы
Г,ГИ,ГМ,ГМИ,ГУ,ГК,ГС, др. тиратроны ТГИ,ТР,
магнетроны, лампы бегущей волны, клистроны,
разрядники, ФЭУ, тумблера АЗР, АЗСГК,
контакторы ТКС,ТКД, ДМР,электронно-лучевые
трубки, конденсаторы К15-11,К15У-2, СВЧ-
транзисторы. Гарантия. Доставка. Скидки.
Продажа и закупка._____________________________
ООО "Дискон"
Украина, 83045, г. Донецк, ул. Воровского, 1/2
т/ф (062) 345-75-81, 82, 83, (062) 385-01-35
e-mail:discon@dn. forlep. net
http://www. discon. com. uo
Поставка эп. компонентов (СНГ, импорт) со
склада. Всегда в наличии СПЗ-19, СП5-22,
АОТ127, АОТ128, АОТ101. Пьезоизлучатели и
звонки. Стеклотекстолит фольгированный одно-
и двухсторонний. Трансформаторы, корпуса и
аккумуляторы._________________________________
ЧП "ШАРТ"
Украина, 01010, г. Киев-10, а/я 82
т/ф 528-74-67, 531-79-59,
e-mail: ncsnoga@lkiev.ua
Продажа,покупка : Радиолампы 6Н, 6Ж, ГИ,
ГМ, ГМИ, ГУ, ГК, ГС, тиратроны ТГИ,ТР,
магнитроны,клистроны, ЛБВ. СВЧ транзисторы.
Конденсаторы К-52, К-53. Радиодетали
отечественных и зарубежных производителей.
Доставка, гарантия.
ООО ПКФ "Делфис"
Украина, 61166,
г. Харьков-166, пр. Ленина, 38, оф. 722,
т. (057) 717-59-75, 717-59-60
e-mail: ol@deffis.webesf.com,
max@deffis. webest.com http://www.deffis.com.ua
Радиоэлектронные комплектующие
зарубежного производства в широком
ассортименте со склада и под заказ. Доставка
курьерской почтой.____________________________
I ~ДООО "Филур Электрик, Лтд" Д
Украина, 03037, г. Киев, а/я 180,
ул. М. Кривоноса, 2А, 7 этаж
т. (044)249-34-06 (многоканальный), 248-89-04,
факс 249-34-77
e-mail:asin@filur.kiev.ua http://www.filur.net
Электронные компоненты от ведущих
производителей со всего мира. Со склада и под
заказ. Специальные цены для постоянных
покупателей. Дэставка.__________________________
ООО "Инкомтех"
Украина, 04050, г. Киев, ул. Лермонтовская, 4
т. (044)483-37-85, 483-98-94, 483-36-41,
489-01-65, ф. (044)461-92-45, 483-38-14
e-mail: eletech@incomtech.com.ua
http://www.incomtech.com. ио
Широкий ассортимент электронных и
электромеханических компонентов, а также
конструктивов. Прямые поставки от крупнейших
мировых производителей. Доступ к продукции
более 250 фирм. Любая сенсорика. СВЧ-
компоненты и материалы. Большой склад._______
Компания "МОСТ"
Украина, г. Киев
e-mail: info@most-ua.com http://www.mosf-ua.com
Поставка широкого спектра электронных
компонентов мировых производителей и
производителей стран СНГ.___________
НПП "ТЕХНОСЕРВИСПРИВОД"
Украина, 04211, Киев-211, а/я 141
т/ф (044) 454-25-59, 456-19-57,458-47-66
e-mail: tsdnve@semikron.ccm.ua
http://www.tsdrive.com.ua
Диоды и мостики (DIOTEC), диодные,
тиристорные, IGBT модули, силовые
полупроводники (SEMIKRON), конденсаторы
косинусные, импульсные, моторные (ELECTRONI-
CON |, ремонт преобразователей частоты_______
ООО "ЛЮБКОМ"
Украина, 03035, г. Киев,
ул. Соломенская, 1, оф. 209
т/ф (044)248-80-48,248-81-17,245-27-75
e-mail: info@lubcom.kiev.ua
Поставки эл. компонентов - активные и
пассивные, импортного и отечественного
производства. Со склада и под заказ.
Информационная поддержка, гибкие цены,
индивидуальный подход.__________
| J^GRAND Electronic И_______________|
Украина, 03124, г. Киев, бул. Ивана Лепсе, 8
т/ф (044) 239-96-06 (многокан.), 495-29-19
e-mail: info@grandelecfronic.com;
http://www. grandelecfronic. com
Поставки активных и пассивных р/э компонентов,
в т.ч. SMD. Со склада и под заказ AD, Agilent,
AMD, Atmel, Burr-Brown, IR, Intersil, Dallas, Infineon,
STM, Motorola, MAXIM, ONS, Samsung, Texas
Instr., Vishay, Intel, Fairchild, Alliance, Philips. AC/DC
и DC/DC Franmor, Peak, Power One, Опытные
образцы и отладочные средства._______________
АЛЬФА-ЭЛЕКТРОНИК УКРАИНА'
Украина, 04050, г. Киев-50,
ул. М. Кравченко, 22, к.4
т/ф (044) 486-83-44,484-19-90
e-mail :alfacom@ ukrpock.net
http://www.alfacom-ua.net
Импортные радиоэлетронные комплектующие
со склада и под заказ. Официальный
представитель в Украине: "SPECTRUM CON-
TROL" GmbH, "EAO SECME", GREISINGER
Electronic GmbH, STOCKO GmbH. Постоянные
поставки изделий от; HARTING, EPCOS,
PHOENIX, MAXIM, AD, LT.______________________
ООО "НЬЮ-ПАРИС"
Украина, 03055, г. Киев,
проси. Победы, 30, к. 72
т/ф 241-95-88, т. 241-95-87,241-95-89
e-mail: wb@newparis.kiev.ua
http://www.paris.kiev. иа
Разъемы, соединители, кабельная продукция,
сетевое оборудование фирмы Planet,
телефонные разъемы и аксессуары,
выключатели и переключатели, короба, боксы,
кроссы, инструмент.
'ЭлКом"
Украина, 69000, г. Запорожье, с/я 6141
пр. Ленина, 152, (левое крыло), оф. 309
т/ф (061) 220-94-11, т220-94-22
e-mail: venzhik@comint.net http://www.elcom.zp.ua
Эл. компоненты отечественного и импортного
производства со склада и под заказ. Спец, цены
для постоянных покупателей. Доставка почтой.
Продукция в области проводной связи,
электрон и ки и коммуникаций. Разработка и
внедрение.____________________________________
ТОВ "Бриз ЛТД'
Украина, г. Киев, ул. Шутова, 16
т. (044)599-32-32,599-46-01,458-02-76
e-mail: briz@nbi.com.ua
Радиолампы 6Д, 6Ж, 6Н, 6С, генераторные ГИ,
ГС, Г/, ГМИ, ГК, ГМ. тиратроны ТР, ТГИ,
магнетроны, клистроны, разрядники, ФЭУ,
пампы бегущей волны. Проверка и
перепроверка. Закупка и продажа.
Украина, г. Киев, бул. Кольцова, 19, к. 160
т/ф (044) 405-40-08,578-26-20,
http://makdim2@mail.ru
Приобретаем и реализуем генераторные
лампы: ГИ, ГС, ГУ, ГМИ, ГК, клистроны,
магнетроны, ЛБВ. Доставка, гарантия.________
ООО "Техпрогресс'
Украина, 04070, г. Киев,
ул. Сагайдачного, 8/10,
литера "А", оф. 38
т/ф (044) 494-21-50,494-21-51,494-21-52
e-mail: info@tpss.com.ua, http://www.tpss.com.ua
Импортные разъемы, клемники, гнезда,
панельки, переключатели, переходники. ЖКИ,
активные компоненты, блоки питания.
Бесплатная доставка по У к айне.
ООО "Элтис Компоненты"
Украина, 04112, г. Киев,
ул. Дорогожицкая, 11/8, оф.211
т(044) 490-91-94,490-91-93
e-mail: sdes@effis.kiev.ua, http://www.effis.kiev.ua
Поставки импортных р/э компонентов со склада
и под заказ. Balymin, Dallas/MAXIM, Power
Integrations, Fujitsu, Silicon Lab., TDK, Goodwill,
Й1 и др. всеми рнаизвестных производителей.
ООО "Симметрон-Украина"
Украина,02002, г. Киев,
ул. М. Росковой, 13, оф. 903
т (044)239-20-65, 494-25-25, ф. (044)239-20-69
e-mai!:info@symmetron. com. ио
http://www.symmetron. иа
Склад компании насчитывает более 70000
наименований, под заказ доступно около
300000 наименований. Для удобства
разработчиков и ремонтников, имеющих
потребность в широком ассортименте
комплектующих в небольшом колличестве
работает интернет-магазин.___________________
ООО "РЕКОН"
Украина, 03037, г. Киев,
ул. М Кривоносо, 2Г,оф.40
т/ф (044) 490-92-50 (многок.),
249-37-21,
e-mail: rekon@rekon.kiev.ua
hftp://www.rekon. kiev. иа
Поставки электронных компонентов. Гибкие
цены, консультации, .^ставка.___________
НПКП "Техекспо"
Украина, 79057, г. Львов, ул. Антоновича, 112
(0322)95-21-65, 95-39-48,
e-mail: techexpo@infocom.lviv.иа,
techexpo@lviv. gu.net
Гуртов! та др!бногуртов! поставки широкого
спектру ел. компоненте провщних виробнимв
евпу, а та кож СНД для п!дприемств р!зних
галузей Д1яльност1. Датчики HoneyWell, AD.
Виготовлення друкованих плат.________________
IMRAD
Украина, 04112, г. Киев, ул, Шутова, 9
т/ф (044) 490-2195,490-21-96,495-21-09,
495-21-10
60
РА 7'2006
e-mail: imrad@imrad.kiev.uo,
http://www. imrod.kiev. ua
Высококачественные импортные электронные
компоненты для разработки, производства и
ремонта эпект он ной техники со склада в Киеве.
печатных плат, гибких шлейфов, клавиатуры,
многоцветных клейких панепей, шильдиков и
этикеток, химическое фрезерование.
Эле c.-.tckqhit золь печатных, плат._________
"СИМ-МАКС"
ООО "КОМИС
Украина, 03150, г. Киев,
пр. Краснозвездный, 130
т/ф 525-19-41,524-03-87,
e-mail: gold_s2004@ukr.net
Комплексные поставки всех видов отечественных
эп. компонентов со склада в Киеве. Поставка
импорта под заказ. Спец, цены для постоянных
клиентов.___________________________________
Украина, г. Киев, пр. Лесной, j А этаж
т/ф 516-18-93,568-09-91
e-mail: simmoks@softhome.net, simmaks@chot.ru,
http://www.simmoks.com. ио
Генераторные лампы ГУ, ГИ, ГС, ГК,. ГМИ, ТР,
ТГИ, В, ВИ, К, МИ, УВ, РР и др. Доставка.__
ООО "Радар"
ф. (044)528-62-59
e-mail: office@tevalo.com.uo
http://www.tevalo.com. ио
ДП «Тевало Украина» официальный
представитель компаний ELFA, Visaton, Keystone
в Украине. Осуществляет поставку импортных
(от более 600 производителей)
электрокомпонентов, акустических систем и
электрооборудования, общим объемом
ассортимента 45 000 наименований. Срок
поставки 10-14 дней._________________________
«Центральна Електранна Компажя»
УкраТна, 04205, г. КиГв-205,
пр. Оболанський, 16Д, о/с 17,
т. (044)537-28-41
e-mail: trans@centrel.com.ua
http://www.centrel.com. ио
Контрактне електронне виробництво.
Комплексы! р!шення для зд!йснення поставок
готових вироб!в: яюсний SMD- та об'емний
монтаж друкованих плат; комплектами
електронними компонентами; виготовлення
друкованих плат; розробка проекту, схем та
топологи.
Украина, 61058, г. Харьков (для писем а/я 8864)
ул. Данилевского, 20 (ст. м. "Научная")
т. (0572) 705-31-80, факс (057) 715-71-55
e-mail: radio@rodor.org.uo
Радиоэлементы в широком ассортименте в
наличии на складе: микросхемы, транзисторы,
диоды, резисторы, конденсаторы, элементы
индикации, разъемы, установочные изделия и
многое другое. Возможна доставка почтой и
курьером.__________________________________
ООО "ПКФ ХАГ
СП"ДАКПОЛ
НТЦ "СВРОКОНТАКТ
УкроИна, 03150, м. Ки1'в, вул. Димитрова, 5,
т (044)284-39-47 ф.289-73-22
e-mail: info@eurocontact.kiev.ua
hftp://www. eurocontact, kiev. ua
OnToei поставки ел. компоненте [неземного
в!робн. Пам'ять, лопка, м!кропроцесори, схеми
зв'язку, сипов!, дискреты, аналогов! компоненти,
НВЧ компоненти, компоненти для
оптоволоконного зв'язку з! складу та на
замовлення. ____________
Украина,04211, Киев-211,а/я 97
уп. Сновскоя, 20
т/ф (044) 501-93-44,331-11-04, (050) 447-39-12
e-mail: kiev@docpol.com http://www. dacpoL com
ВСЕ ДЛЯ СИЛОВОЙ ЭЛЕКТРОНИКИ. Диоды,
тиристоры, IGBT модули, конденсаторы,
вентиляторы, датчики тока и напряжения,
охладители, трансформаторы, термореле,
предохранители, кнопки, электротехническое
обо< .дование._______________________________
Украина, 61045, г. Хорьков, ул. О. Яроша, 18,
оф. 301 (для писем: 61103, Хорьков, о\я 503)
т/ф (057) 752-25-35, 343-46-29
e-mail: olex@uoone.com,
http://hog@ic.khorkov. ио
Разработка КД, печатные платы любой
сложности, комплектация, монтаж, пайка р/э
устройств "под ключ", поставка р/э компонентов
со склада и под заказ. Доставка курьерской
почтой.
"ИКС-ТЕХНО"
ЧП "Ольвия-2000"
Украина, 04111, г. Киев, ул. Солютная, 23 А
т/ф (044)536-18-59
e-mail: info@ics-tech.kiev.ua
http://www.cs-tech.kiev.uo
Разработка и производство средств
автоматизации: промышленные контроллеры,
модули ввода и вывода сигналов, панели
индикации, блоки питания. Разработка
электронной техники на заказ.________________
ЧП "Ода" - ГНПП "Электранмаш
Украина, 03 '34, г. Киев, пр. Королева, 24, кв.
т (044) 496-83-21, фокс 496-83-22
e-mail: odo@bg.net.ua,
http://www. odo-plota.kiev. ио
Проектирование, подготовка производства,
изготовление одно-, двух- и многослойных
Украина, 03150, г. Киев, ул. Щорса, 15/3, оф. 3
т. (044) 461-47-83,529-62-41, 8 (067) 443-74-04
e-mail: andrey@olv.com.ua, http://www.olv.com.uo
Корпуса пластиковые для РЭА, кассетницы.
Пленочные клавиатуры.
ДП "Тевала Украина
Украина, 01042, г. Киев,
б-р Дружбы народов 9, оф. 1а
т (044)529-68-65,501-12-56 (многокан),
ЧП "Поляков И.С."
Укроина, 84100, Донецкая обл., г. Славянск
ул. Добровольского 1А,
т. (06262) 9-21-11, (050) 6809895
e-mail: taukip@ukr.net
www.toukip.norod.ru
Системы малой автоматики. Приборы контроля
и регулирования температуры.
Свгглодюди
в корпусах та без.
Свгглодюдж лам пи.
www. aten. com. ua
Рщкокристал!чж алфав!тно-цифров!
i граф!чж д)сплеТ з пщсв1ткою та без.
Семисегментж 1ндикатори р!зних po3Mipie.
«11ЯРИ> ybPPUKR 818'.5 Г KUEA yr nPurlWuJ ПЕН-
НАЯ 3, (ИРРЗ ВЬОУЬГК!) ТЕЛ/ФЯКС- 23S-1?-5!
ГЕЛ «6-25-24 E’-HRIL
1НТЕЙЛЕТ UWW РАЙ15 SIE!? bR
Великий
вибжр!
Роз'еми та з'еднувач!.
клеми, клемники
корпуси, кртлення
панел! до м!кросхем
та !нш! пасивн!
комплектуюч! '
Це все та багато !ншого е на склад! в Киев!!
Д ПАРИС
КиГв, вул. Промислова, 3
т/ф (044) 285-17-33,
286-25-24, 527-99-54
paris_ooo@bigmir.net
Ексклюзивний дистрибутор ATEN в УкраГн!
КУМ-перемикачг комутац|йн1 блоки,
USB пристрое, конвергери, в1део-сплггери, HUBS,
мережев, пристрой комуникац1йн1 вироби та кабел!
Епектро обладиання
шафи та щити
til 1ЗДПЮ
биоки аааршиого оевгглеиия
захистие комутащйие обладиання
структуроваи! набельш системи LCS
кабеиьн! летки, короба, автоматичш пускач!
комутац1йи1 шафи i pisni аксесуари
KSS
Короба
Стяжки
Скоби
|НШ1
компоненти
для кртлення
1нструмент
та аксесуари
НЬЮ-
ПАРИС
КиГв, пр. Перемоги, 30, к.72
тел.: 241-95-87, 241-95-89
факс: 241-95-88
E-mail: newparis@newparis.kiev.ua
ВИЗИТНЫЕ КАРТОЧКИ
61
РА 7'2006
Электронные наборы и приборы почтой
Уважаемые читатели, в этом номере опубликован сокращенный перечень электронных наборов и модулей "МАСТЕР КИТ', а также измерительных приборов и инструментов, которые
вы можете заказать с доставкой по почте наложенным платежам. Каждым набор состоит из печатной платы, компонентов, необходимых для сборки устройства, и инструкции по сборке.
Все, что нужно сделать, - это выбрать из каталога заинтересовавший Вас набор и с помощью паяльника собрать готовое устройство. Если все собрано правильно, устройство
заработает сразу без последующих настроек. Если в названии набора стоит обозначение "модуль”, или "готовый блок" значит, набор не требует сборки и готов к применению. Вы
имеете возможность заказать эти наборы, измерительные приборы, инструмент и паяльное оборудование через редакцию. Стоимость, указанная в прайс-листах, не включает в себя
почтовые расходы, что при общей сумме заказа от 1 до 99 грн. -10 грн., от 100 до 199 грн -15 грн., от 200 до 500 грн. - 25 грн.
Для получения заказа Вам необходимо прислать заявку на интересующий Вас набор по адресу; "Издательство "Радюаматор" ("МАСТЕР КИГ|, а/я 50, Киев-110, индекс 03110, или по
факсу (044} 573-25-82. В заявке разборчиво укажите кодовый номер изделия, его название и Ваш обратный адрес. Заказ высылается наложенным платежом. Срок получения заказа
по почте 2-4 недели с момента получения заявки. Номер телефона для справок и консультаций: (044) 573-25-82, e-mail: val@sea.com.ua. Ждем Ваших заказов.
Более подробную информацию по комплектации набора, его техническим характеристикам и прочим параметрам Вы можете узнать из каталога "МАСТЕР КИТстоимостью 15 грн. По
измерительным приборам и инструментам - из каталогов "Контрольно-измерительная аппаратура" и "Паяльное оборудование" заказав каталоги по разделу "Книга-лочтой" (см. стр.64).
RA002 Электронный таймер с энергонезависимой памятью, 220В, макс. 16А, 3680Вт., NK140 Мостовой усилитель НЧ 200 Вт(ТЭА2030+по паре КТ818 и КТ819 в каждом плече) 145
ж/к дисплей 2,5 см., 25 программ на 7 дней недели (готовое устройство) 85 NK141 Стереодекодер 48
RA003 Электронный таймер с энергонезависимой памятью, 220В, макс. 16А, 3680Вт., NK143 Юный электротехник (электродвиг., компас, лампа, котушка индукт...) 50
ж/к дисплей 4,5 см., 25 программ на 7 дней недели (готовое устройство) 95 NK147 Антенный усилитель 50—1000 МГц 65
RA004 Ручной электронный тестер MS48 с эпектрозумом для поиска скрытой проводки в стенах, NK148 Буквенно-цифровой индикатор на светодиодах 12 В 59
электромагнитн. излучения, проверки п/п и конденсаторов (гот. устр.) 30 NK149 Блок управления буквенно-цифровым индикатором 71
RA005 Термометр на 2 датчика {внутр.-нар.) от-50 до +70, ж/к дисплей 3,6 см.(гот. устр.) 58 NK150 Программируемый 8-кональный коммутатор (513D) 169
АК059 Высокочастотный пьезоизлучстель 33 NK289 Преобразователь постоянного напряжения 12 В в 220 В/50 Гц 67
АК076 Миниатюрный пьезоизлучатель 25 NK291 Сигнализатор задымленности 65
АК095 Инфрокросный отражатель 25 NK292 Ионизатор воздуха 69
АКИО Датчик для охранных систем (торцевой) 30 NK293 Металлоискатель 52
АК157 Ультразвуковой пьезоизлучстель 60 NK294 6-канал ьноя светомузыкальная приставка 220 В/500 Вт 124
ВМ005 Сумеречный переключатель 60 NK295 "Бегущие огни" 220 В, 10x100 Вт 98
ВМ083 Инфракрасный барьер 50 м 95 NK297 Стробоскоп 75
ВМ146 Исполнительный элемент 43 NK298 Электрошок (вых. напряжение 10 000 В} 130
ВМ2032 Усилитель НЧ 4x40 Вт [TDA7386, авто, готовый блок) 114 NK299 Устройство защиты от накипи 37
ВМ2033 Усилитель (модуль) НЧ 100 Вт (TDA7294, готовый блок) 72 NK300 Лазерный световой эффект 140
ВМ2034 Усилитель (модуль) НЧ 70 Вт (TDA1562, авта), {готовый блок] 114 NK303 Устройство управления шаговым двигателем 83
ВМ2039 Усилитель НЧ 2x40 Вт (TDA8560Q/TDA8563Q) 67 NK314 Детектор лжи 36
ВМ2042 Усилитель (модуль) НЧ 140 Вт (TDA7293, Hi-Fi, готовый блок) 92 NK315 Отпугиватель кротов на солнечной батарее 82
ВМ2051 2-кснольный микрофонный усилитель (готовый блок) 35 NK316 Ультразвуковой отпугиватель грызунов 52
ВМ2111 Стереофонический темброблок (20—20000 Гц; Rbx>30 кОм, Рвых=20 Ом) 127 NK340 Компьютерный программируемый "Лазерный эффект" 169
ВМ2115 Активный фильтр НЧ для сабвуфера (готовый блок) 47 NM1011 Стабилизатор напряжения 5 В/1 А 37
ВМ2118 Предвар. стереофонический регулируемый усилитель с балансными входами 47 NM1012 Стабилизатор напряжения 6 В/1 А 33
ВМ2902 Усилитель видеосигнала (Au 0...15 дБ) 33 NM1013 Стабилизатор напряжения 9 В/1 А 38
ВМ4012 Датчик уровня воды 25 NM1014 Стабилизатор напряжения 12 В/1 А 37
ВМ4022 Термореле 50 NM1017 Стабилизатор напряжения 24 В/1 А 39
ВМ8031 Прибор для проверки строчных трансформаторов (готовый блок) 115 NM1022 Регулируемый источник питания 1,2-30 В/1 А 54
ВМ8032 Прибор для проверки ESR электролитических конденсаторов (готовый блок) 145 NM1025 11реобразователь напряжения 12В/±45 В, 200 Вт (авто) 187
ВМ8037 Цифровой термометр (до 16 датчиков) 125 NM1031 Преобразователь однополярного пост. напр. в пост, двухполярное 25
ВМ8041 Микропроцессорный металлоискатель {готовый блок) 185 NM1032 Преобразователь 12 В/220 В с радиаторами 115
ВМ8042 Импульсный микропроцессорный металлоискатель (готовый блок) 245 NM1034 Преобразователь 24 В в 12 В/3 А 69
ВМ8043 Селективный металлоискатель "КОЩЕЙ" с ж/к дисплеем. Макс, глубина -2 м. 1745 NM1041 Регулятор мощности 650 Вт/220 В 61
ВМ9221 Устройство для ремонта и тестирования компьютеров - POST Card PCI 220 NM1042 Терморегулятор с малым уровнем помех 62
МК035 Ультразвуковой модуль для отпугивания грызунов 79 NM1043 Устройство плавного вкл./выкл. ламп накаливания 220 В/150 Вт 42
МК056 3-полосный фильтр для акустических систем (модуль) 48 NM2011 Усилитель НЧ 80 Вт с радиатором 95
МК063 Универсальный усилитель НЧ 3,5 В (модуль) 56 NM2011 /МОЗГЕТУсилитель НЧ 80 Вт на биполярных транзисторах 100
МК067 Модуль регулировки переменного напряжения 1200 Вт/220 В 89 NM2012 Усилитель НЧ 80 Вт 81
МК071 Регулятор мощности 2600 Вт/220 В {модуль) 89 NM2021 Усилитель НЧ 4x11 Вт/2х22 Вт с радиатором 62
МК072 Универсальный усилитель НЧ 18 Вт {модуль) 82 NM2031 Усилитель НЧ 4x30 Вт (TDA7385, авто) 97
МК074 Регулируемый модуль питания 1,2...3О В/2 А 72 NM2032 Усилитель НЧ 4x40 Вт/2х80 Вт (TDA7386, авто) 100
МК075 Универсал, ультразвук, отпугиватель насекомых и грызунов (модуль до 30 кв.м) 115 NM2033 Усилитель 100 Вт (TDA7294) 60
МК077 Имитатор лая собаки (модуль) 77 NM2034 Усилитель НЧ 70 Вт TDA1562 (автомобильный) 97
МК080 Электронный отпугиватель подземных грызунов (модуль) 82 NM2035 Усилитель Hi-Fi НЧ 50 BtTDA1514 125
МК084 Универсальный усилитель НЧ 12 Вт (модуль) 63 NM2036 Усилитель Hi-Fi НЧ 32 BtTDA2050 50
МК107 Стоц. ультразвуковой отпугиватель насекомых и грызунов (модуль) 67 NM2038 Усилитель Hi-Fi НЧ 44 BtTDA2030A+BD907/908 68
МК113 ТаймерО .30 минут (модуль) 65 NM2040 Автомобильный УНЧ 4x40 BtTDA8571J 95
МК152 Блок защиты электроприборов от молнии (модуль) 45 NM2041 Автомобильный УНЧ 22 Вт TDA1516BQ/1518BQ 43
МК153 Индикатор микроволновых излучений (модуль) 45 NM2042 Усилитель 140 BtTDA7293 90
МК284 Детектор инфракрасного излучения (модуль) 49 NM2043 Мощный овтоусилитель мостовой 4x77 Вт (TDA7560) 185
МК287 Имитатор видеокамеры наружного наблюдения (модуль) 52 NM2044 Усилитель НЧ 2x22 Вт (TA8210AH/AL, авто) 69
МК301 Лазерный излучатель (модуль) (3 В, 3,5 МВт) 155 NM2045 Усилитель НЧ 140 Вт или 2x80 Вт {класс D, TDA8929+ TDA8927) 195
МК302 Преобразователь напряжения 24 В в 12 В 80 NM2051 Двухканальный микрофонный усилитель 30
МК304 4-кан. LPT-коммутатор для управления шаговым двигателем (модуль) 101 NM2061 Электронный ревербератор 95
МК305 Программируемое устр-во управления шаговым двигателем (модуль) 136 NM2062 Цифровой диктофон 115
МК308 Программируемое устр-во управления шаговым двигателем (модуль) 131 NM2112 Блок регулировки тембра и громкости (стерео) 85
МК318 Модуль защиты автомобильного аккумулятора 67 NM2113 Электронный коммутатор сигналов (TDA1029) 69
МК319 Модуль защиты от накипи 50 NM2114 Процессор пространственного звучания (TDA3810) 52
МК321 Модуль предусилителя 10 Гц... 100 кГц 58 NM2115 Активный фильтр НЧ для сабвуфера 45
МК324 Программируемый модуль 4-канольного ДУ 433 МГц 185 NM2116 Активный 3-полосный фильтр 49
МК324/перед.Дополнительный пульт для МК324 113 NM2117 Активный блок обработки сигнала для сабвуферного канала 73
МК324/прием. Дополнительный приемник для МК324 80 NM2118 Предварительный стереофон. регул, усилитель с балансом 45
МК325 Модуль лазерного шоу 97 NM2202 Логарифмический детектор 26
МК326 Декодер VIDEO-CD {ELE-680-M1-VCD MPEG-card) {модуль} 250 NM2222 Стереофонический индикатор уровня сигнала "светящийся столб” 86
МК331 Радиоуправляемое реле 433 Ml ц (220 В/2,5 А) (модуль) 210 NM2223 Стереофонический индикатор уровня сигнала "бегающая точка В4
мкззз 11рограммируемый 1-канол, модуль радиоуправляемого реле 433 Ml ц {220 В// А) 265 NM2901 8идеоровветвитель (усилитель) 47
МК334 Программируемый 1-конол. модуль дистанционного управления 433 МГц 185 NM2902 Усилитель видеосигнала (6 Ml ц, /5 Ом, 15 дБ) 29
МК335 Радиовыключатель 433 МГц 75 NM2905 Декодер телевиз. стереозвукового сопровождения формата NICAM 215
МК350 Отпугиватель грызунов "ТОРНАДО - М" (модуль) 195 NM3101 Автомобильный антенный усилитель 28
МК351 Универсальный отпугиватель грызунов 398 NM3201 Стереофонический приемник УКВ ЧМ с низковольтным питанием 115
NK005 Сумеречный переключатель 55 NM3311 Система ИК ДУ {приемник) 100
NK005/B к ор.Сумеречный переключатель с корпусом 68 NM3312 Система ИК ДУ {передатчик) 80
NK010 Регулируемый источник питония 0—12 В/0,8 А 38 NM4011 Мини-тоймер 1 ...30 с 19
NK014 Усилитель НЧ 12 Вт (TDA2003) 69 NM4012 Датчик уровня воды 20
NK017 Преобразователь напряж. для питания люминесцентных ламп 10... 15 Вт {авто) 92 NM4013 Сенсорный выключатель 25
NK024 Проблесковый маячок на светодиодах 24 NM4014 Фотоприемник 30
NK028 Ультразвуковой свисток для собак 57 NM4015 Инфрокросный детектор 30
NK030 Стервоусилитель НЧ 2x8 Вт 94 NM4016 Термореле 20—120°С 42
NK032 Голос робото 59 NM4021 Гаймер на микроконтроллере 1 ...99 мин 129
NK037 Регулируемый источник питония 1,2...3О В/4 А 62 NM4022 Термореле 0-150 С 50
NK043 Электронный гонг 3-тональный (SAB0600) 55 NM4411 4-канольное исполнительное устройство (блок реле) 92
NK045 Сетевой фильтр 45 NM4412 8-конольное исполнительное устройство (блок реле) 154
NK046 Усилитель НЧ 1 Вт 30 NM4413 4-канальный сетевой коммутатор в корпусе "Пилот" 159
NK051 Большой проблесковый маячок на светодиоде 23 NM4511 Регулятор яркости помп накаливания 12 В/50 А 54
NK052 Электронный репеллент (отпугиватель насекомых-паразитов) 25 NM5017 Отпугиватель насекомых-паразитов (электронный репеллент) 25
NK057 Усилитель НЧ 22 Вт (TDA2005, мост) 44 NM5021 Полицейская сирена 15 Вт 30
NK082 Комбинированный набор (термо-, фотореле) 52 NM5024 Сирена ФБР 15 Вт 30
NK083 Инфракрасный барьер 50 м 87 NM5031 Сирена воздушной тревоги 29
NK092 Инфракрасный прожектор 74 NM5034 Корабегъная сирена "Г/МАН" 5 Вт 28
NK106 Универсальная охранная система 92 NM5035 Звуковой сигнализатор уровня воды 28
NK108 Термо реле 0...150*С 49 NM5036 Генератор Морзе 25
NK121 Инфракрасный барьер 18 м 79 NM5037 Метроном 27
NK127 Передатчик 27 МГц 67 NM5101 Синтезатор световых эффектов 123
NK131 11реобразователь напряжения 6—12 В в I2...3U В/1,5 А 105 NM5201 Блок индикации "светящийся столб* 46
NK134 Электронный стетоскоп {МС34119Р) 59 NM5202 Блок индикации - автомобильный вольтметр "свет столб" 46
NK136 Регулятор постоянного напряжения 12...24 B/W...30A 110 NM5301 Блок индикации "бегающая точка" 44
62 NK137 Микрофонный усилитель 49 NM5302 Блок индикации - автомобильный вольтметр "бег. точка" 45
NK138 Антенный усилитель 30...850 МГц 69 NM5401 Автомобильный тонометр на инд. "бег. точка" 50
РА 7'2006
NM5402 Автомобильный тахометр но инд "свет столб’ 50
NM5403 Устройство управления стоп-сигналами автомобиля 57
NM5421 Электронный блок зажигания "классика’ 84
NM5422 Электронное зажигание на "классику" (многоискровое) 130
NM5423 Электронное зажигание на переднеприводные авто 150
NM5424 Электронное зажигание (многоискровое) на ГАЗ, УАЗ и др. 148
NM5425 Маршрутный диагностический компьютер (ДК) 155
NM5426 Автоматич. заряди, устр-во для аккум батарей 12 В до 75 А/ч ' АРГО-1" (модуль) 235
NM6011 Контроллер электромеханического замка 151
NM6013 Автоматический включатель освещения на бозе датчика движения 100
NM8021 Индикатор уровня заряда аккумуляторе DC-12V 22
NM8031 Тестер для проверки строчных трансформаторов 88
NM8032 Тестер для проверки ESR качества электрол. конденсаторов 115
NM8033 Устройство для проверки ИК-пультов ДУ 69
NM8034 Тестер компьютерного сетевого кабеля "витая паре” 167
NM8036 4-х канальный микропроцессорный таймер, термостат, часы 295
NM8041 Метоллоискотель на микроконтроллере 155
NM8042 Импульсный металлоискатель на микроконтроллере 205
KIT детектор 8041Универсальный корпус для катушки (датчика) металлоискателей NM8041-NM8043 49
NM8051 Частотомер, универсол. цифр, шкала (базовый блок) 145
NM8051/1 Активный щуп-делитель на 1000 (приставка) 59
NM8051/3 Приставка для измер. резон, частоты динамика (для NM8051) 59
NM8052 Логический пробник 43
NM9010 Телефонный "антипирот" 41
NM9211 Программатор для контроллеров AT89S/90S фирмы ATMEL 122
NM9212 Универсальный адаптер для сотовых телефонов (подкл. к ПК) 87
NM9213 Адаптер K-L-линии (для овто с инжекторным двигателем) 85
NM9214 ИК-упровление для ПК 82
NM9215 Универсальный программатор 92
NM9216 1 Плата-одоптер для универе, программаторе NM9215 (мк-ро ATMEL) 75
N М9216.2 Плата-адаптер для ун. п рогр. NM9215 (для микроконтроллера PIC) 54
NM9216 3 Плата-адаптер для ун. прогр. NM9215 (для Microwire Е EPROM 93хх) 39
NM9216 4 Плата-одоптер для ун. прогр. NM9215 (одаптер l2C-Bus EEPROM) 41
NM9216.5 Пл.-ад. для NM9215 (од. EEPROM SDE2560, NVM3060 и SPl25xxx) 45
NM9217 Устройство защиты компьютерных сетей (BNC) 109
NM9218 Устройство защиты компьютерных сетей (DTP) 109
NM9221 Устройство для ремонте и тестирования компьютеров - POST Cord PQ 195
NS018 Микрофонный усилитель 62
NS019 Металлоискатель 105
NS066 Термореле 20...70°С 85
NS122 Таймер 0—5 мин 89
NS165 Стробоскоп 149
NS172 Автоматический фоточувстеительный выключатель сети 77
NS174 Регулируемый источник питания {LM313) 2 .30 В/5 А 198
NS 178 Индикатор высокочастотного излучения 102
NS180 "Новогодняя елка" на светодиодах 55
NS 182.2 4-кан. часы-тоймер-терморег. с энергонезав пом. и исполн. устр-ом 195
NF244 Двухканальный инфракрасный пульт ДУ 12 В (7,5 м) 155
NF259 Усилитель НЧ 2 Вт (ТВА820М) 33
NF271 Устройство защиты акустической системы 32
NF280 Индикатор уровня воды 38
NF191 Электронная игра''Кости'' 40
NF192 3-конольная цветомузыкальная приставка 2400 Вт/220 В 70
NF195 Голоса животных "Корова” 29
NF196 Голоса животных "Волк" 29
NF200 Голоса животных "Собско" 29
NF202 Голоса животных "Свинья" 27
NF204 Голоса животных "Лошодь" 29
NF205 Голоса животных Тигр" 27
NF206 Голоса животных "Пума" 27
NF209 Голоса животных "Кошка" 27
NF210 Имитатор пения птиц 23
NF211 Звук разбитого стекла 25
NF212 Крик ведьмы 25
NF215 Детский плач 27
NF216 Голос приведения 29
NF217 Сирена скорой помощи 25
NF218 Пожорноя сирено 25
NF219 Музыкальный генератор "Happy Birthday’ 25
NF220 Дверной звонок 25
NF222 13-конольный мини-орган 25
NF233 Сумеречный переключатель. Мощность подключ, нагрузки до 1300 Вт. 30
NF234 Управляемый светом переключатель 43
NF235 Сумеречный переключатель 12В 31
NF236 Сумеречный переключатель 220 В 48
NF238 Таймер 2 с-3 ч, 300 Вт 49
NF245 Регулятор мощности 500 Вт/220 В 25
NF246 Регулятор мощности 1000 Вт/220 В 35
NF247 Регулятор мощности 2500 Вт/220 В 130
NF249 Оптореле 220 В/10 А 45
NF250 Устройство управления насосом 25
NF251 Циклический тоймер 1-180 мин (секунд), 220 В/200 Вт 70
NF2S5 Автомобильная сигнолизоция на несанкционированный запуск двигателя 25
NF273 Объемный псевдостереоэффект 49
NF279 Электрошок {контактный) 25
NF283 Звуковой сигнализатор открытой двери холодильника 25 NF406
Усилитель НЧ 100 Вт 205
Р5111 Шаговый двигатель AEG S026/48-4 pm 39
Р5337 Шаговый двигатель AEG S021 /24 39
TR01 Повышающий трансформатор (Р=50,11вх=2х10,1)вых=220,1=0,ЗА) 115
BOX-G01В Корпус с отсеком для элементов питания 101x60x26 мм 14
BOX-G020 Корпус для звуковых устройств 72x50x28 мм 11
BOX-G021 Корпус прозрачный 75x50x40 23
BOX-G022 Корпус пластиковый с крепежными кронштейнами 72x50x63 мм 20
BOX-G023 Корпус пластиковый с крепежными кронштейнами 72x50x27 мм 15
BOX-G024 Корпус пластиковый с крепежными кронштейнами 72x50x40 мм 15
BOX-G025 Корпус пластиковый 72x50x21 мм 12
BOX-G026 Корпус пластиковый 72x50x28 мм 10
BOX-G027 Корпус пластиковый 72x50x35 мм 13
BOX-G028 Корпус пластиковый 72x50x42 мм 13
8OX-G029 Корпус пластиковый 72x50x63 мм 15
BOX-G02B Корпус с отсеком для элементов питания 123x72x39 мм 30
BOX-G070 Корпус защитный 120x50x24 мм 10
BOX-G080 Корпус стандартный 120x70x20 мм 21
BOX-G081 Корпус стандартный 120x70x35 мм 24
BOX-G082 Корпус стандартный 120x70x50 мм 25
BOX-G083 Корпус стандартный 120x70x65 мм 30
BOX-G084 Корпус стандартный плоский 120x70x20 мм 30
BOX-G085 Корпус стандартный 120x70x35 мм 30
BOX-G086 Корпус стандартный 120x70x50 мм 34
BOX-G087 Корпус стандартный высокий 120x70x65 мм 34
BOX-G100 Корпус для дисплея 1 ЗОх 1 ЗОх 17 мм 36
BOX-G103 Корпус со съемными панелями 210x110x80 мм 69
ВОХ-КА01 Корпус-вилка 85x60x50 мм 11
ВОХ-КА02 Корпус-випко 80x55x40 мм 11
ВОХ-КАОЗ Корпус пластиковый 210x120x80 мм 25
ВОХ-КА04 Корпус пластиковый 180x100x75 мм 28
ВОХ-КА05 Корпус пластиковый 155x80x60 мм 19
ВОХ-КА06 Корпус пластиковый 120x75x70 мм 16
ВОХ-КА08 Корпус пластиковый 65x45x22 мм 9
ВОХ-КА10 Корпус пластиковый 118x78x40 мм 15
BOX-MO 1 Корпус пластиковый с крышкой 43x31 х22 мм 10
ВОХ-М16 Корпус с проушиной 32x32x36 мм 10
8ОХ-М19 Корпус пластиковый с крышкой 67x60x20 мм 10
В ОХ-М21 Корпус с проушинами 70x55x20 мм 13
ВОХ-М22 Корпус пластиковый 83x59x22 мм 14
ВОХ-М27 Корпус пластиковый с проушинами 48x68x25 мм 13
ВОХ-М31 Корпус пластиковый с ушками и крышкой 65x40x31 мм 11
ВОХ-МЗ1 NPKopnyc с проушинами 110x78x32 мм 18
ВОХ-М32 Корпус пластиковый с окном 89x60x35 мм 24
ВОХ-МЗЗ Корпус с перфорацией (для динамика) и батарейным отсеком 74x118x29 мм 23
ВОХ-МЗЗА Корпус с горизонтальным окном и батарейным отсеком 74x118x29 мм 22
ВОХ-МЗЗВ Корпус с батарейным отсеком 74x118x29 мм 22
ВОХ-МЗЗС Корпус с окном и батарейным отсеком 74x118x29 мм 23
BOX-M35BNKopnyc со съемными панелями 64x88x35 мм 17
ВОХ-М47 Корпус-вилка с решеткой 52x70x47 мм 14
ВОХ-М48 Корпус-вилка с решеткой 62x73x48 мм 16
ВОХ-М49 Корпус-вилка с решеткой 65x90x55 мм 24
ВОХ-М51 Корпус с окном и батарейным отсеком 45x170x80 мм 27
ВОХ-М52 Корпус пластиковый цилиндрический (D=52 мм, Н=30 мм) 15
ВОХ-М54Р Корпус пластиковый 90x63x32 мм 16
ВОХ-М55 Корпус пластиковый с крышкой 118x66x38 мм 19
ВОХ-М56 В Корпус с розеткой 1 ООх 115x56 мм 19
BOX-STG1 ОКорпусвилко 110x65x62 мм 27
ВОХ-5ТС20Корпус-вилко 104x87x74 мм 19
BOX-Z10 Корпус-вилка 58x72x52 мм 10
BOX-Z13 Корпус-вилка 47x65x37 мм 10
BOX-Z13A Корпус-вилка {без решетки) 45x70x40 мм 10
BOX-Z14 Корпус для пульте дистанционного управления 49x150x22 мм 12
BOX-Z21 Корпус-вилка 64x82x55 мм 15
BOX-Z24 Корпус пластиковый 47x66x38 мм 12
BOX-Z24AUKopnyc пластиковый с проушинами 48х66х 15 мм 10
BOX-Z24L) Корпус пластиковый с проушинами 48x66x30 мм 10
BOX-Z27 Корпус-вилко с розеткой 70x120x46 мм 48
BOX-Z30 Корпус-вилко (без розетки) 70x120x46 мм 39
BOX-Z32 Корпус с батарейным отсеком 65х 110x27 мм 18
BOX-Z35 Корпус-вилка (с решеткой) 61x85x52 мм 16
BOX-Z42 Корпус-вилко (с решеткой) 50x80x45 мм 13
BOX-Z48 Корпус с батарейным отсеком 80х145x35 мм 23
BOX-Z49 Корпус с окном и батарейным отсеком 80х145x35 мм 23
BOX-Z55K Корпус с батарейным отсеком 105x64x28 мм 17
BOX-Z60 Корпус со съемной передней панелью 67x74x36 мм 16
Паяльное оборудование и инструмент
Набор часовых отверток (6 шт. + пластиковый футляр), ТОРЕХ (Польша) 12
Набор часовых отверток (11 шт. + пластиковый футляр), ТОРЕХ (Польша) 20
Набор Т+ (круглогубцы + бокорезы + 6 часовых отверток в пластиковом футляре) 30
Миниатюрные бокорезы, VT057,110 мм. Velleman 15
Миниатюрные бокорезы, VT100,130 мм. Velleman 15
Миниатюрные бокорезы, VT106,125 мм Velleman 15
Универсальные мощные бокорезы, VT09,152 мм. Velleman 30
Миниатюрные длинногубцы, VT046,115 мм.УеПетап 24
Миниатюрные круглогубцы, VT052,125 мм.УеПетап 15
Миниатюрные плоскогубцы, VT054, 125 мм Velleman 20
Миниатюрные изогнутые плоскогубцы, VT055,! 25 мм Velleman 22
Миниатюрные утконосы, VT056,115 мм, Velleman 20
Универсальные плоскогубцы, VT04,152 мм, Velleman 24
Универсальные мощные плоскогубцы, VT03,190 мм. Velleman 27
Длинногубцы с режущими кромками, SN55, Xcelite 114
Мощный инструмент для резки кабелей до 32 мм, 254 мм. VTM535, Velleman 624
Инструмент для зачистки изоляции проводов сечением 0,2-6,0 мм на длину до 25 мм., Velleman 72
Инструмент для зачистки изоляции проводов сечением 1 /1,6/2/2,6/3 мм (AWG8,10,12,14,18)., Velleman 50
Инструмент для зачистки коаксиальных кабелей, VTCOAXF, Velleman 42
Прецизионный нож-скольпель 145мм. с набором лезвий (5 шт.), VTK1, Velleman 15
Мощный монтажный нож-скальпель с изолированной ручкой и набором лезвий (5 шт), VTK2, Velleman 24
Большой монтажный нож, VTK5, Velleman 10
Мощный нож-скольпель с изолированной ручкой 137 мм., Xcelite 36
Клещи монтажные профессиональные (RJ11, RJ12, RJ45), VTM468P, Velleman 180
Профессиональный набор для обжима (5 комплектов вставок для всех типов коакс ровьемов, инстр. для резки
кабеля до 10,5 мм., инстр. для зачистки коакс кабелей, отвертка, кейс.) VTBNCS, Velleman 480
Инструмент для обжима, резки и зачистки проводов, 205 мм. VTCT, Velleman 36
Обжимной инструмент для обжима BNC, TNG, l)HF, SMA: 59,62,140,210,55,58,
BELDEN. 8279,141,142,223,303,400, для F&BNC коннекторов, VTFBNC, Velleman 168
Набор отверг., VTSCRSET1, крест, и пл - 8 шт.с изол. руч. и жалом до 1000В + инд. напряж., Velleman 36
Набор часовых отверток 6шт., VTSET1,4 шлицевых и 2 крест., пластиковый футляр, Velleman 27
Набор из 5 предметов VTSET, длинногубцы, бокорезы, кусачки, изогнутые плоског.,утконосы.,Уе11етап 66
Набор часовых отверток 15шт, VTSET15,4 крест., 5 плоских, бторкс, + футляр, Velleman 48
Набор прецизионных отверток 16шт, VTSET5, крест., плоские, шестигр, торцевые ключи, футляр 48
Набор прецизионных отверток с изол, ручкой для ремонта мобильных телеф., 11 предметов, VTSET8 66
Набор инструментов, VTSET14, (11 предметов) 8 отв., пинцет, утконосы, бокорезы + футляр,Уе11етап 216
Набор инструментов, VTSET23 (18 предметов), паяльник+инструмент Velleman 168
Набор инструментов, VTSET24 (8 предметов), паяльник+инструмент + мультиметр DVM830L, Velleman 138
Набор инструментов, V15ET25 (11 предметов), паяльник+пневмоотсос+инструмент, Velleman 120
Набор инструментов, VTSET26 (19 предметов), паяльник+инструмент+мультиметрVelleman 198
Набор инструментов, VTSET18,4 пл. отв+3 крест. + индикатор +плоског.,бокорезы.,утконосы, Velleman 144
Набор инструментов, VTTS (25 предмегов)уткон., бокор.,6 часовых отв., ручка с насодками,, Velleman 52
Отвертки профессиональные крест PH0 с прорезиненной ручкой 145-270 мм, 4шг.(УТнС1-4), Velleman 84
Отвертки профессиональные крест PH 1 -Рн2 с прорез ручкой 195-270 мм, Зшт.(УТНС5-7), Velleman 90
Отвертки профессиональные плоские! ,4-6,0х76-270мм.с прорез, ручкой 6шт.(УТНЕ1-6), Velleman 149
Набор шестигранников VTHEX8,1,5,2,2,5,3,3,5,4,5,6мм. Velleman 10
Линза, 3dio, круглая с подсветкой 22Вт (профессиональная), диаметр 127 мм, 8066W-3 360
Линза, 8dio, круглая с подсветкой 22Вт. (профессиональная), диаметр 127 мм, 8066W-8 438
Линза, 3dio, белая, подсветка 2x9 Вт, (профессиональная), кводратная, 190x157,8069-3, VTLAMP3W 474
Линза, 5dio, белая, подсветка 2x9 Вт, (профессиональная), квадратная, 190x157,8069-5, VTLAMP5W 480
Бинокулярные очки с подсветкой, VTMG6, регулируемое увеличение х 1,8/2,3/3,7/4,8 . Velleman 65
Паяльник, ЭПСН 25 Вт/220 В 25
Паяльник, ЭПСН 65 Вт/220 В 25
Паяльник, ЭПСН 100 Вт/220 В 25
Паяльник, ЭПСн 200 Вт/220 В 159
Паяльник портативный газовый Ругореп-JR (1запр.-1час роботы, 500-650 С, 3 насадки), Weller 5В2
Паяльник портат. газовый 51(сомоподжыг, 1 запр-2 часа работы,3 режима:паяльник, фен,горегжа) 270
Паяльноя станция (150 ..450 С, 48 Вт, диоды), VTSS20, Velleman 540
Паяльная станция (150 ..450 С, 48 Вт, цифровая), VTSS30, Velleman 780
Паяльная станция {цифр, дисплей, 50 Вт., керамич нагревстьль)_1)л!$оигсе 630
Паяльная станция с микропроцессорным управлением, (150...400 С, 80 Вт., цифровая) ERSA RDS 80 795
Паяльная станция 50 Вт, аналоговая, 1 -канальная, WS51, Weller 1596
Паяльная станция 80 Вт, аналоговая, WS81, Weller 1932
Паяльная станция 80 Вт, цифровая, 1 -канальная, 53260699, WSD81, Weller 2290
Приборы
Конвертор (преобразователь) 24 В (DCJ/230 В (АС), 150 Вт, model PI 15024В, Velleman 320
Конвертор (преобразователь) 12 В {DC)/230 В (АС), 150 Вт, model PI 150М, Velleman 298
Конвертор (преобразователь) 24 В (DCJ/230 В (АС), 300 Вт, model PI30024BN, Velleman 398
Конвертор (преобразователь) 12 В (DCJ/230 В (АС), 300 Вт, model PI300M, Velleman 415
Осцил. ручной {2 МГц, с адаптером питония), model HPS1OSE, Velleman 1896
Осцил. ручной (12 МГц, без одаптера питания), model HPS40, Velleman 2760
Осцил. цифр, (полоса - 50 МГц, 2-кон., с адаптерам питония), model PCS500A, Velleman 3576
Издательство "Радюаматор" предлагает
КНИГА-ПОЧТОИ
| Цены указаны в грн. и включают стоимость пересыпки.]
Содержание драгоценных металлов в компонентах РЭА Справочник. К..Радиоамсгтор, 2005 г.208с.............. ..2200
Электронные наборы и модули "МАСТЕР КИГ Описание, принцип схемы. Катапог-2005годвып.2120с. А4..............15.00
Собери сам 55 электронных устройств из наборов "МАСТЕР КИТ' Книго 1, М.:Додеко, 2003г,272с................23.00
Собери сам 60 электронных устройств из наборов ''МАСТЕР КИТ' Книга 2, М Додека, 2004г,304с.............. 24.00
Собери сам 65 электронных устройств из наборов "МАСТЕР КИГ Книга 3. М. Додека, 2005г.,352с................25.00
Импульсные источники питания телевизоров от А до Z. Янковский С.М., иэд-е 2-е пер. и дополн.НиТ, 2005г. ..38.00
Источники питания видеомагнитофонов и видеоплееров .Виноградов ВА„ 256с.А4 ...................... ..........12.00
Источники питания ПК и периферии. Кучеров ДП ,С-П,НиТ,2002г,384с ..........................................38.00
Источники питания Расчет и конструирование. Мартин Браун., МК-Пресс, 2005г., 282с..........................4600
Активные SMD-компоненты. Маркировка, характеристики, замена Туруга Е.Ф., НиТ, 2006г., 542с................65.00
Зарубежные электромагнитные реле. Справочник. Вовк П.Ю., 2004г., 382с......................................35.00
Зарубежные микросхемы, транзисторы, тиристоры, диоды + SMD от Адо Z. Том 1 .(А..М), 2005г., 650с...........59.00
Зарубежные микросхемы, транзисторы, тиристоры, диоды+SMD от А до Z. Том 2.(N...Z), 2005г., 682с......... 59.00
Зарубежные микросхемы, транзисторы, диоды 0...9. Справочник. ИздЗ-в перераб и доп.,2005г./72с..............59.00
Мощные транзисторы для телевизоров и мониторов Справочник. НиТ, 2005г., 444с..............................52.00
Микроконтроллеры для видео- и радиотехники. Вып. 18. Спр.-МДодека, 2001 г, 208 с...........................24.00
Микросхемы для современных импортных ВМ и видеокамер. Вып. 5. Справочник - М.Додекс$88с....... ........24.00
Микросхемы для совр. импортных телевизоров. Вып.4,16 Справочник.-М. Додека ,2003г,288а.....................па 24.00
Микросхемы современных телевизоров "Ремонт” №33 М.;Солон, .208 с..........................................14.00
Мкроконтроплеры AVR: от простого к сложному. 2-е изд. доп. Голубцов М.С, М.Солон, 2006г., 304c.+CD ........47.00
Микроконтроллеры AVR семейство Clossik фирмы ATMEL, М.Додека, 2004г., 286с............................. 32.00
Микроконтроллеры AVR семейства Tiny и Меда фирмы ATMEL, М.Додека, 2005г, 560с............................. 5200
Микроконтроллеры AVR-RISK. Архитектура, опп. ресурсы, сист. команд, програмрроеоние. 2006r.464c+CD . .. 94.00
Мгжрсконтраплеры ARM7. Семейство LPC2000 компании Philips. Т Мсртин., М.Додека, 2006г., 240c.+CD ... .... 55.00
Микроконтроллеры MicroCHIP. Схемы, примеры программ, описания. М.: Телеком, 2005г., 280с...................49.00
Микроконтроллеры MicroCHIP rfPIC со встроенным маломощным радиопередатчиком. М.:Тел., 2006г.,344а..........51.00
Микроконтроллеры фирмы PHILIPS семейства х51. Фрунзе АВ, М.:Скидмен, 2005г., 336с.А4................... 45.00
Семейство микроконтроллеров MSP430. Рекомендации по применению. Компел, 2005г, 544с . .... 50.00
Одноплатные микроконтроллеры. Проектирование и применение. К.; МК-Пресс, 2005г., 304с................. ... 25.00
Программирование на языке С для AVR и PIC микроконтроллеров. К.:МК-Пресс, 2006г., 400c.+CD................74.00
Программируемые контроллеры. Петров И.В, М.:Солон, 2004г., 256с...................................... 32.00
Интегролычые микросхемы Перспективные изделия Вып 1 МДодека,. 64 стр..................................... 5.00
Аналого-цифровые и цифро-аналоговые преобразователи. Справочник. М.Альтекс, 2003г.,224с...................23.00
Отечественные полупроводниковые приборы и зарубеж аналога. Справочник Перельман Б.Л., 2005г, 182с..........37.00
Прикладная оптоэлектроника. (Мир электронику, Ермаков О, М.-Техносфера, 2004г, 416с...... .. 45.00
Силовые полупроводниковые клочи. Семейства, характеристики, применение. МДодека, 2006г., 384с.............44.00
Транзисторная преобразовательная техника (Мир электроники), Мелешин В., М..Техносфера Д005г ,632с..........70.00
Мсркировка радиоэлектронных компонентов. Карманный справочник. Нестеренко И И., 2004 г,....................18.00
Цветовая и кодовая маркгровко радиоэлектронных компонентов. Отеч и зарубеж. М.:Солон, 2006г., 128с. .19.00
Отечественные полупроводниковые приборы Транзисторы, диоды, варикапы, олтоэл. и пр.Вып.59,584с.А4.. .79.00
Ремонт. Кондиционеры Samsung, LG, Sanyo, General Elekfric, Rolsen, Daikin.{ebin.65) 2002г, 240c. A4..... 57.00
Современные холодильники NORD. Ладник В.И, С-Пб.ЛиТ, 2003 г., 144с...................................... 20.00
Ремонт мониторов Samsung, (вып.64). Яблокин Г -МСолон.,2002г, 160с. А4 ....................................30.00
Ремонт измерительных приборов {вып.42).Куликов В Г, М.:Солон.2000 г., 184 с.А4.............................27.00
Ремонт. Телевизоры HORIZON! Том 1, том 2 Вып. 82,83. М.:Солон, 2005г, 400с.+ сх, 400с. + схемы.............по 4900
Ремонт радиотелефонов SENAO и VOYAGER. Вып.30. М..Солон, 176с. А4 .................................... ... 28.00
Ремонт сотовых телефонов. Хрусталев ДА., М Солон, 2003г.,] 60с.............................................27.00
Ремонт. Сотовые телефоны Схемы располож. элементов и контрольных точек.Вып. 71,2004г., 108с. А4............35.00
Ремонт. Программный ремонт сотовых телефонов.200моделей LG, Motorola,NOKIA, Siemens.Bbin.93,2006г.44.00
Ремонт. Современные копировальн. аппараты. (Ricoh, Sharp, Xerox, Котса, Toshiba, Minolta). B.63., 384c. A4.69.00
Ремонт. Современные зарубежные мониторы. Вып.68. Тюннн НА., М.:Солон, 2003г., 184с. А4.....................36.00
Ремонт. Микросхемы для бытовой радиоэлектронной аппаратуры Вып 69. М.Солон, 164сА.........................35.00
Ремонт. Строчные трансформаторы современных телевизоров. Аналоги и хар-ки. Вып.78.2004г.,272с.А4...........58.00
Ремонт. Современьые телееизоры.Усгр-во, ремонт и сервисные регулировки. Вып.88., 2005г., 160сА4........ 40.00
Ремонт. ЖК телевизоры LG, HORIZONT, ROLSEN, Samsung, Sharp, Vitek. Вып.94., 2006г., 96с.А4................40.00
Ремонт. Телевизоры 2]-го века. Более 70 моделей производства России и Беларуси. Вып.89., 2006г., А4........40.00
Ремонт. Электронное оборуд. автомобилей (ВАЗ, ГАЗ, Audi,Ford, Mazda, Opel, Seat, Toyota, WV),2005r.,288c...39.00
Современные автосигнализации. Новейшие модели, схемот., настройко. Корякин СЛ, НиТ, 2006г., 400с...........43.00
Справочник обмотчика асинхронных электродвигателей Лихачев ВЛ., М.:Солон, 2005г., 240с.. . ................37.00
Современная осциллография и осциллографы. Дьяконов В.П.,М..Солон, 2005г., 320с.............................ЗВ.ОО
Энциклопедия радиолюбителя Работаем с компьютером. Пестриков ВАЛ.- СПб: НиТ,2004г.,268с....................23 00
Радиотехнические цепи и сигналы. Кагонав В.И, М. Телеком, 2004г., 160с. ...................................25 00
CD-проигрователи. Схемотехника. Авраменко ЮФ. К.:МК-Пресс, 2006г, 352c.+CD ............................. 56.00
100 лучших радиоэлектронных схем. Источники пит., усилители, бытогвая электр. и др., ДМК, 2004г., 352с.....29.00
1001 секрет телемастера. Энциклопедия секретов ремонта телевизоров (A. R), Рязанов М.Г., 2005г.,280с.......37.00
1001 секрет телемастера. Энциклопедия секретов ремонта телевизоров (S...B), Рязанов М.Г., 2005г., 208с... 35.00
1001 секрет телемастера. Энциклопедия секретов ремонта телевизоров. Новые мод. Рязанов М.Г., 2006г. .. .. . 39.00
360 практических неисправностей. Записки телемастера. "Библиотека ремонта" М.:Солон, 2004г.,288а..........30.00
510 практических неисправностей. Записки телемастера. Назаров В.В, М.: Солон, 2005 г., 368а ...............35.00
Руководство по цифровому телевидению. Цифр, кодир. и преобраз, сигнала, видеомонтаж и пр. М.ДМК............35.00
Системы цифрового телевидения и радиовещания. Мамаев Н.С, М.'ГЛ-Тепеком, 2006г., 254с.................... 47.00
Телевизоры DAEWOO и SAMSUNG.Cepra Телемастер. Безверхний И.Б,2003г,144с.+сх...............................25.00
Телевизоры, ремонт, адоптация, модернизация. Изд. 2-е перер. и доп. Саулов А, С-Пб.:НиТ, 2005г., 334а .....34.00
Наладка эпектрооборудоеония. Справочник. Киссримов Р А,М.:Радиософт,2003г,352с................... . 20.00
Наладка устройств электроснабжения напряжением свыше 1000 вольт. М.: Солон, 2005г., 416с...................44.00
Электрические аппараты. Справочник. Алиев И.И.,М.:Радиософт, 2004г., 256с.................................22.00
Электрооборудование жилых зданий Сгравочник. Коннов АА.,М.: Додека, 2004г., 256а... 35.00
Практическая автоматико. Спрсвочник. Кисаримов РА.., М..Родиософт, 2004г., 192с.......................... 25.00
Правила устройства электроустановок. Разделы 1,6,7. МгЭнергосервис, 2004г, 280с.......... .................31.00
Ремонтэпектрооборудования. Кнсоримов Р.А., М.. Радиософт, 2005г., 544с.................................. 38.00
Руководящие указания по рассчету токов короткого замыкания и выбору электрооборудования. 2006г., 144с......39.00
Справочник электрика Кисаримов РА. 2-е издание перераб. и дополн.г2005г., 512с........................... 29.00
Сварочные работы Практическое пособие. Левадный В С, М.:Аделант, 2005г.,450 с. .................. .. 35.00
Сварочные работы .Практическое пособие дт электрогазосварщика. М..ИЦ Энас, 2005г., 240с....... . 30.00
Сгрсвочник по проектированию электрических сетей. Файбисович Д.Л., М.:НЦ Энас, 2006г., 320с................89.00
Справочник. Система технического обспуж. и ремонта общепромышленного оборудования., 2006г., 360с...........89.00
Схемы включения счетчиков электрической энергии Практическое пособие., М.: НЦ Энас, 2005г., 64с.......... 23.00
УЗО. Устройства защитного отключения. Учебно-справочное пособие М.Энергосервис, 2005г, 232с...... .. 39.00
101 способ хищения электроэнергии. Красник В.В. М :НЦ Энас, 2005г„ 112с....................................34.00
Краткий справочник домашнего электрико. C-Пб. НиТ, 2005г., 268 с...........................................25.00
Электротехнический справочник. Алиев ИИ, М/Рсадиософт, 2004г, 384с.... ... 20.00
Электромагнитная безопасность. Шавель Д.М., К.. Век+, 2002 г., 432с.................................... 29.00
Электрические кабели связи и их монтаж. Портнов ЭД., М.:Гл-Телеком, 2005г, 264с...........................36.00
Домашний электрик и не только.. Книга 1, Книга 2 изд-е 4-в перер. и дополн. Пестриков В.М., НиТ, 2005г.....па 24.00
Справочник домашнего электрика. Изд-в 3-е дополн. и исправл. Корякин-Черняк С., СПб:НиТ, 2005г.,400с.... ..35.00
Силовая электронике: от простого к сложному Семенов Б.Ю. М.:Солон, 2005г ,416с. + CD......................48.00
Настольная книга домашнего электрика. Люминесцентные лампы. Давиденко Ю.Н., СПбтНиТ, 2005г^220с............26.00
Освещение квартиры и дома Корякин-Черняк СР., НиТ, 2005г., 192с....................................... 22.00
Умный дом. Богданов С.В., изд-е 2-е перераб и дополн., НиТ, 2005г.,208с... .. 23.00
Подробна о сотовых телефонах. Надеждин Н.Я, М.:Солон, 2004г., 160с.................................... 22.00
Новейшая азбука сотового телефона. Пестриков В.М., изд-в 3-е., НиТ, 2005г., 366с ..........................38.00
Мобильные телефоны SIEMENS. Принципы устройства и ремонт- Хрусталев ДА, М.:Изумруд, 256с...... . 55.00
Альбом схем и диаграмм. Специфика ремонта сотовых телефон (Nokia,Siemens, Ser, Samsung), М.:Сириус....... 85.00
Альбом схем и диаграмм для практического ремонта мобильных телефонов. вып.З, вып.4, М..Сириус..............па 55 00
Типичные неисправности сотовых телефонов. Книго 2, МгСириус. ........................................... 55.00
Мобильные телефоны и ПК: секреты коммутации. Адаменко М.В., ДМК, 2004г., 296с.................... .. 30.00
Секреты сотовых телефонов. Справочник потребителя. Адаменка М.В.. ДМК, изд.2-е, 2004г., 240 с............... .. 24 00
Зарубежные резидентные родиотелефоны.($ОМУ,SANYO,BELL,HITACHI,FUNAI и пр.), 176с.А4+сх..................... 15.00
Современные радиотелефоны Panasonic,Premier,Hcrvest, SANYO, SENAO. 2004г., 350c. + схемы...................29.00
Абонентские телефонные аппараты. Корякин-Черняк СЛ., Изд. 5-е доп. и перераб., 2003г,368с.. ..............27.00
Электронные телефонные аппараты .Котенко Л.Я. Изд 3-е.перер. и доп.-К.:НиТ, 2003г., 270с..................27.00
Справочник по устройству и ремонту телефонных аппар. зарубеж. и отеч. пр-ва. МгАнтелком, 2005г.,256с......25.00
эодиостанция своими руками. Шмырев А А., НиТ, 2004г., 142с+сх.............................................23.00
(В-приемник мирового уровня Кульский АЛ. -К.:НиТ, 2000 г. 352с.......................................... 1500
АнтенныЛом 1 и т.2 Карл Ротхаммель, М.:Данвел, изд-е 11 -е исправл., 2005г., по 416 стр. .............. по 44.00
’ыбалка летняя и зимняя. Своими руками. Левадный Е.С., М.Аделант, 2005г., 384с.................... .. . 25.00
Металлоискатели для любителей и профессионалов. Саулов АЮ., НиТ, 2004г., 220с............... . . 25.00
Практическое руководство па поиску сокровищ и кладов. АБорспчук, Гл-Телеком, 2005г., 208с............. 37.00
Электронные эксперименты для изучения паранормальных явлений. Ньютон СБрага, М.ДМК, 2004г.,304с ..........34.00
500 схем для радиолюбителей. Г|риемники.Издание 2-е перераб. и дополн. Семьян АП., 2005г., 260с...........23.00
500 схем для радиолюбителей. Источники питоия. Семьян АП., изд, 2-е перераб и дополн. 2006г., 412с...... 38.00
500схем для радиолюбителей. Радиостанции и трансиверы. Семьян АП., НиТ, 2006г.,264с.......................3200
5 копилку радиолюбителя. Популярные схемы и конструкции. Гриф А, М.:Солон, 2005г., 128а...................22.00
4збранные радиолюбительские конструкции и схемы. Гриф АЯ., М.: Солон, 2005г..,200с........................29.00
(ак превратить ПК в универсальный программатор {ПЗУ, ПЛМ, ПЛИС и приставки для прогроммир.) 168с..........20.00
Сак превратить ПК в измерительный комплекс (тестер, осциллограф, регистр, донных и тд.), 2005г............20.00
Аудиосистема класса HI-FI своими руками. Советы и секреты. Андреев ДА, НиТ, 2006г., 200с............... 35.00
Звуковая схемотехнике для радиолюбителей. Петров АВ. НиТ, 2003г.,400с.....................................24.00
1амповый Hl-FI усилитель своими руками. Интересные схемы и полезные советы. Торопкин М., 2005г.,236с......32.00
Современный тюнер конструируем сами: УКВ стерео+микрско»лроллер. Семенов Б., Солон,2004r.,352c+CD.........3700
Поиск неисправностей и ремонт электронной аппаратуры без схем. Г. Девидсон, М.:ДМК, 2005г., 544с..........49.00
!рскшческие основы аналоговых и цифровых схем. ДКаплан., М.:Техносфера, 2006г., 176с.........................39 00
’одно любителям схемы для дома. Кашксров АП, М.’ Гл-Т, 2005г., 288с..................................... 37.00
’одиоэлектроника в конструкциях и увлечениях. Пестриков В.М, СПб:НиТ, 2004г.,234с.........................23-00
’адиогюбитегъекие конструкции иа PIC-микроконтроллерах. Книга 2 Заец НИ, М.:Солон, 2005г. 192с...........33.00
’одиолюбительские конструкции на Р1С-микрокомтр.Книга 3 Заец НИ, 2006r.240c.+CD с прошивками ........... 48.00
’адютюбительская азбука.т.1 Цифровая техника. Колдунов АС, М.:Солон, 2003г ,272с ........................ 2900
’адиолюбителям: электронные помощники. Схемы для комфорта. Ксшкаров А, 2004г., 144с..... .................27 00
Современные радиотехнические конструкции.(терморегуляторы, ист. пит., автосигн. и пр.) М.Солон,2004г .....27 00
Схемотехника аналоговых электронных устройств. Павлов В.Н., М. ГЛ - Телеком, 2005г., 320с.................36.00
Нина I2C в радиотехнических конструкциях. Семенов Б.Ю. изд-е 2-е дополн., 2004г., 224c + CD............. 44.00
(анстругрование устройств на микроконтроллерах. Белов АВ., НиТ, 2005г., 254с............................ 25-00
Защита автомобиля от угона. Бирюков СВ. СПб.:НиТ, 2003г.,176с............................................16.00
Оптические кабели связи российского производства Справочник.. М.Эко-Трендз,2003г.,286с...................39.00
Сабельные сисгемы.2-е издание. Стерлинг Д,М. Л ори, 2003г, 316с...................................... 45.00
волоконно-оптические сети и системы связи. Скляров О.К, М.: Солон, 2004г., 272с .........................64.00
Абонентские терминалы и комгъютерная телефония. Эко-Трендз^ -236 с........................................28.00
Аналого-цифровые и цифро-аналоговые преобразователи. Справочник. Никамин В. 2002г.224а ................. 26.00
Сорпоративные сети связи. Иваново Т.И. М.Эко-Трендз, 2001 г.,284 с..................................... 39.00
(омбинированная обработка сигналов е системах радиосвязи. Григорьев ВА М.:Эко-Трендз,264с... ..45.00
Сомпьютерные техтюлотии в телефонии. Иванова Т.И. М.Эко-Гренз, 2003г., 300с........................... 42.00
Защита информации в телекоммуникационных системах. Конахович Г.Ф., МК, 284с............................ 35.00
Р-телефония. Росляков АВ., М.Эко-Тренз, 2003г.,252с.................................................... 37.00
Иетоды компьютерной обработки сигналов радиосвязи. Степанов АВ.,М:Солон, 2003г.,208с......................20 00
Сети подвижной связи. Корташевский В.Г. М.:Эко-Трендз, 2001г., 302с.................................. 37.00
Спутники и цифровая радиосвязь. Тяпичев Г. М.. ДЕСС, 2004г., 288с....................... . 45.00
Современные телекоммуникации. Технологии и экономика. Довгий С, М.:Эко-трендз,320с........................32 00
ехнологии измерений первичной сеж^Системы стыхронизации, В-ISDN, ATM.) М.:Эко-тре.. 150сА4................37.00
Устройства, системы и сети коммутации. Берлин АН - С-Пбт Петеркон, 2003 г., 384с....................... 49.00
Измерения в цифровых системах связи. Практическое руководство. К.: Век+, 2002г.,320с.................... .2500
Интеллектуальные сети связи. Б. Лихциндер. М.Эко-Трендз, 2000г., 206с................................... 37.00
Иультисервисные сети и услуги широкополосного доступа. Гургенидзе А., НиТ,2003г.,400с.... . 30.00
йультисервисные ATM-сеж Лихгциндер Б.Я., М.Эко-Треццз, 2005г., 320с..................................... 49.00
Организация деятельности в области радиосвязи Григорьев ВА, М.Эко-Трендз, 270 с....................... 46.00
1редоставпе™е и биллинг услуг связи. Системная интеграция. Муссель К.М., М.Эко-Трендз,2003г............ 45.00
Последняя миля на медных кабелях. Парфенов Ю.А./Л.Эко-Трендз, 224с...................... ................. 42 00
Пейджинговая связь АСоловьев Эко-Трендз,288с,200ft'.................................................... 25-00
1ерспекгавные рынки мобильной связи. ЮМГорностаев, М.:Связь и бизнес. 214с А4.... ..................29.00
Центры обслуживания вызовов (Call Centre). Росляков АВ., М.: Эко-Трендз, 270с.................. .... 4900
Цифровые сети доступа. Медные кабели и оборудование. Парфенов Ю., М.: Эко- Трендз, 2005г., 288с......... .. 49.00
Цифровое радиовещание. Рихтер С.Г., М.: ГЛ-Телеком, 2004г., 350с.........................................44.00
4ифровые системы синхронной коммутации. Баркун МА, М.:Эко-Трендз, 2001 г........ .... .............38.00
Открытые стандарты цифровой транкинговой связи АОвчинников, М.;Связь и Бизнес. 168аА4 ................. 2В.О0
Современные микропроцессоры. Корнеев В., изд. 3-е дополн. и перераб., 2003г., 440с. .................... 39.00
(емпыотер своими руками. Популярный самоучитель. Ватамонюк А, Питер, 2006г., 256с.А4......................39.00
Железо ПК 2006. СоломенчукВ., C-Пб: БХВ, 2006г., 440с.....................................................40.00
1астоящий самоучитель работы на ПК. Мельниченко В.В., К.: Век, 2004., 640с................................39.00
1ерсонапьный компьютер в радиолюбительской практике. Тяпичев ГА„ К.:МК,2006г., 400c,+CD................. . 56.00
Сборка компьютера. Легкий старт. М Динман., 2-е изд-е, Питер, 2006г., 144с............................ 20.00
Самоучитель современного погъзовотеля ПК. Мельниченко В.В., К.:Век, 2005г., 432с....................... 35.00
Самоучитель работы но ПККовтанюк Ю.С, К.:МК-Пресс, 2005г., 544с......................................... 35.00
Самоучитель системного администратора. А Кении., П.:БХВ, 2006г., 452с................................... 42.00
Самоучитель Microsoft Windows ХР. Все об использовании и настройках Матвеев ИД, НиТ, 2006г., 620с....... .. 45.00
Самоучитель кокера. Подробное иллюстрировецное руководство. МЛ К, 2005г., 192с............................ 28 00
Хакинг Интернет. Максим Левин. М.:Нид 2005г., 240с. 28.00
'Толстый" самоучитель работы на компьютере Просто о сложном. Антоненко М.В., НиТ, 2005г., 542с.......... 35 00
Установка и переустановка Windows. Кузнецов НА, НиТ, изд-в 3-е, 2005г. 126с ................ 14.00
Установка и восстановление Windows ХР с нуля! Книга+видеокурс М.ЛК, 2006г, 192c.+CD..................... 29.00
Windows ХР. Краткое руксеодство. Лучший выбор для начинающих. Кузнецов НА, Н-гТ, 2005г, 252с.. . .. 17.00
CorelDRAW 12напримерах.Кс8танюкЮС,МК-Пресс,2005г,416с.................................................. ..4200
222 проблемы с компьютером и их решение Настольная книга начинающего пользователя, 2006т, 222с. . .. 20.00
эыстро и легко осваиваем Adobe Photoshop CS2. Лендер С, М. Лучшие книга, 2006г, 320с. + CD .. 47.00
?цЕ₽окодкровсние. Н.264 и MPEG-4 - стандарты нового поколения. М.:Техносфера, 2005г, 368с.................4200
Цифровая фотография. Практическое рук-во по съемке и обработке изображ. в Photoshop CS, 2005г,352с........55 00
Цифровое видео. Передовые технологии для профессионалов. Пит Шейнер, Вильямс, 2005г, 512с... .. 72.00
Adobe Photoshop. Ретушь, спецэффекты, коллажи и карикатуры своими руками АЛ Л К, 2005г, 192с. + CD........30-00
Анто-русский толковый словарь компьютерных терминов. Колисниченко Д.Н, НиТ, 2006г, 284с..................23.00
Управлениетрафиком и качество обслуживания в сети интернет. Кучерявый ЕА, К..НиТ, 2004г,336с. .. 35.00
1ащита компьютерной информации от несанкционированного доступа. "НиГ, 2004г,384с........................ 35.00
1астройки BIOS. Дмитриев ПА, К.:НиТ, 2004г, 286с..........................................................2000
Трограммы-переводчики. Осваиваем сами. Автоматический перевод текстов. Алешков М А,2005г, 140с............15.00
Обработка сигналов. Первое знакомство. Юкио Сато. М. Додека, 176с....................................... . 23 00
Сделай сам компьютерную сеть. Монтаж, настройко, обслуживание. Колисниченко Д.Н, НиТ, 2006г, 448а.........38.00
Самоучитель кокера. Подробное иллюстрированное руководство, М." Л.К, 2005г. 192с..........................25.00
(омпьютерная схемотехника. Методы построения и проектирования. Бабич Н.П., К.:МК-Пресс2004г,578а.........49.00
Компакт-диски
CD-R "РАДИОАМАТОР за 13 лет" "РА"-1999 - 2005г.г+’Э","К"-2000-2005г.г+РК+РП.(240 номеров+3 книги).........40 00
CD-R “Мастер КИТ. Электронные наборы, блоки и модули" Поисковый каталог 2006г........................... ... 25.00
^D-R "Радиоаматор+Электрик+Радиокомпоненты" 2005г. (30 номеров + 2 киига+р/п программы)..... ... 25.00
CD-R "Radioamater+Prakticna elektromkcrt-KonsIrukcni elektronika" 2004г.2005г, (60 номеров - на 2-х CD). . 30.00
Журналы (минимальная сумма одного заказа ио журналам -10 гривен)
Радоамотор" Ne3,5/,10 зо 94 №4,10 за 95г. №1,4,7 за 96r.N°4 за 97г. №5 за 5®т, №4,5,7,9,11 за 99г.........по 5.00
Родоамагор' №1,2,3,4,8,9,11-2000 г, №1,10-2001 г.№3,7Д,9,10,11-2002г. №2,3,4,5,6,7,8,9,12-2003г........... по 6.00
эсщюаматор"№1,2,4,5,6,7,8,9,10,11,12зо2004г, с№1 по №]2зо 2005г, №1,2,3,4,5,6 за 2006г....................по 8.00
"Электрик" №8,11-2000г.,№312 2001 г,№1.2,4,9,! 0,11 2002г, №7 2003г, №4,7,9,10,11-2004, №1 -2005г.........по 6 00
“Электрик" №34,5-6,7-8 за 2006г............................................................. по 10.00
Блокнот"Радиоамотора"журнал №1,2,3,4,6,7^-9,10,11,12зо2004, №3,7-8,9-10,11-12зо2005г...................... по 5.00
Радиокомпоненты" №2,4 зо 2002г, №1 -4 зо 2003г,№1 -4 за 2004г, Nel ,2,3,4,5,6 зо 2005г, Nel ДЗ за 2006г...по В.ОО
ормление заказов по системе
Оплата производится по б/н расчету согласно выставленному счету. Для получения счето Вам необходимо
выслать перечень книг, которые Вы хотели бы приобрести, по фоксу (044) 573-25-82 или почтой по адресу
издательство "Радюаматор", о/я 50, Киев-110,03110. 8 заявке укажите свой номер факса, почтовый адрес, ИНН
и № с-ва плат нопого
Если Вас заинтересовало какое-либо из перечисленных изданий, то Вам необходимо оформить
почтовый перевод на указанную сумму в ближайшем отделении связи.Перевод отправлять по адресу
Моторному Валерию Владимировичу, а/я 53, Киев-110,03110. В отрывном талоне бланка почтового
перевода четко укажите свой обратный адрес и название заказываемой Вами книги
1ены при наличии литературы действительны до 31.09.2006. Срок получения закоза по почте 1-3 недели.с момента оплаты.
Го всем вопросам, связанным с разделом "Книга-почтой", просьба обращаться по т./ф. 573-25-82, emaii:vai@sea.com.ua.
Аудио Видео Электроника Компьютер КВ+УКВ Связь СКТВ
http://www.ra-publish.com.ua
№ 7 (155) июль 2006
Особенности телевизионного
шасси СР-385
О влиянии ООС на форманты
звуковых сигналов
Синхронный AM детектор
Пятиламповый приемник "Огонек"
Автомат-эконом электроэнергии с
микрофоном и функцией таймера
Ремонт осциллографа С1-93
Новое использование USB-порта
Индикатор сигналов
Микроконтроллеры PIC. Действие 6
УКВ антенна бегущей волны
Приставка к зарядному устройству
АСР-7Е
"Жучки" - находка для
конкурента
Организатор:
СОЗДАДИМ КОНВЕРГЕНТНОЕ ОБЩЕСТВО ВМЕСТЕ
Широкополосные технологии
к
Телеком мун икации
Телерадиовещание
Г
Eastern Europe
Broadband Convention
Восточноевропейская Конвенция по Широкополосным Технологиям
Выставка, Конференция, Бизнес Форум
www.eebc.net.ua
Информационные технологии
РЕШЕНИЯ И СЕРВИСЫ ДЛЯ КОНВЕРГЕНТНЫХ ТЕЛЕКОМ-
МУНИКАЦИОННЫХ СИСТЕМ • ВИДЕО. АУДИО, ДАННЫЕ
КАБЕЛЬНЫЕ, СПУТНИКОВЫЕ И БЕСПРОВОДНЫЕ СИСТЕМЫ
Wireless
- ' - UKRAINE
Генеральный информационный
«СофтПресс
Кабельное, спутниковое и эфирное ТВ
^Октябрь 2006
18-20
^Киев, Украина
" 1евЭкспоПлаза^
Контент
TechExpo
Tel/fax: +38 044 5016450
+38 044 5016451
e-maii: info@eebc.com.ua
При поддержке:
1НОТРМАЦ1ЙНЕ СУСПШЬСТВО
ykpajhw»
УТС
спонсор:
CABLE TV СМОЛ
OF UKRAINE
HAM
VTEJIEMMP
Информационные партнеры:
RT.COM <МЕТА>
the global gateway to Indian rnaricatplaoa
Генеральные медиа-партнеры:
СПУТНИК
©теле
SATELLITE
фюкцльн! чеки,
ToeapiB поштйю
найменувань еле
1их та ё’лектромехажч
TepianiB та х1м1чжх
02Q63, Ки'|в, вул. Урл'|врька, 12 (метро Пдзняки’^'ОрЬкорк.
Тел. (044) 255-1980,570-1374, 570-3914; 4>акс 255-158^
E-mail: sales@radlQqjarf.com.ua; http://www.radioman.com.ua
засоб1в для монтажу;
прийом попередн1х заме
лрода^качВ роздр!б та гу|
податков1 Т&клады, дос1
СПЕЦ1АЛ130ВАН1 ВИСТАВКИ
Л"'’*
10-13
жовтня
2006
Харк1в
Спорткомплекс
НТУ “ХП1”
(вул. Артема, 50а)
8-ма виставка
ЕНЕРГЕТИКА
ЕЛЕКТР0ТЕХН1КА
ЕНЕРГОЗБЕРЕЖЕННЯ
8-ма виставка
ЕЛЕКТР0Н1КА
1НФОРМАТИКА
ЗВ'ЯЗОК
9-та виставка
КОНТРОЛЬНО-
ВИМ1РЮВАЛЫЧ1
ПРИЛАДИ
телефакс (057) 758-70-30 758-70-29, 758-72-30
E-mail: expo@kharkov.ukrtel.net
E-mail: expo@kcci.kharkov.ua
Http://www.expos.com.ua
ЭкспоС
Харьков
раис
14th International Specialised Exhibition
INFORMATION COMMUNICATION TECHNOLOGY'2008
Kiev, Ukraine
За пщтримки-
ДМ Кабинету MHcrpiB Украни
▼ MiHicrepciBa транспорту та за язку Украти
MiHicrepcTBa промислово; поштики УкраГни
Департаменту спетальних телекомуикат.-их систем та з .исту нформацн С
Кшасько! MicbKOi державно! адмМстрацЬ
Комитету Верховно; Ради Укра(ни з п. » е будвницт- ’ транспорту, ЖКГ т ;в язку
индексы:74435, 01567
0ргажзатори/0гдагмзгх1 by:
INTERNATIONAL EXHIBITION CENTER
15, Brovarskoy Avenue, Kyiv, Ukraine
:Р0
less
ТЕХНОЛОГИ III ТИСЯЧ0Л1ТТЯ
1НШ0РМДШ
I ЗВ’ЯЗОК 2000
XIV М|жнародна
спец!ал1зована виставка
10-13 Жовтня/October
М1СЦЕ ПРОВЕДЕНИЯ/VENUE
М1ЖНАР0ДНИЙ ВИСТАВКОВИЙ ЦЕНТР
УкраТна, КиТв, Броварський пр-т, 15
Прем’ер E 04050, КиТв, вул. Пимоненка, 13-Б
Тел. +380 44 451 4160, Факс: +380 44 451 4161
E-mail: Rsologub@pe.com.ua, www.informatika.net.ua,www.pe.com.ua
