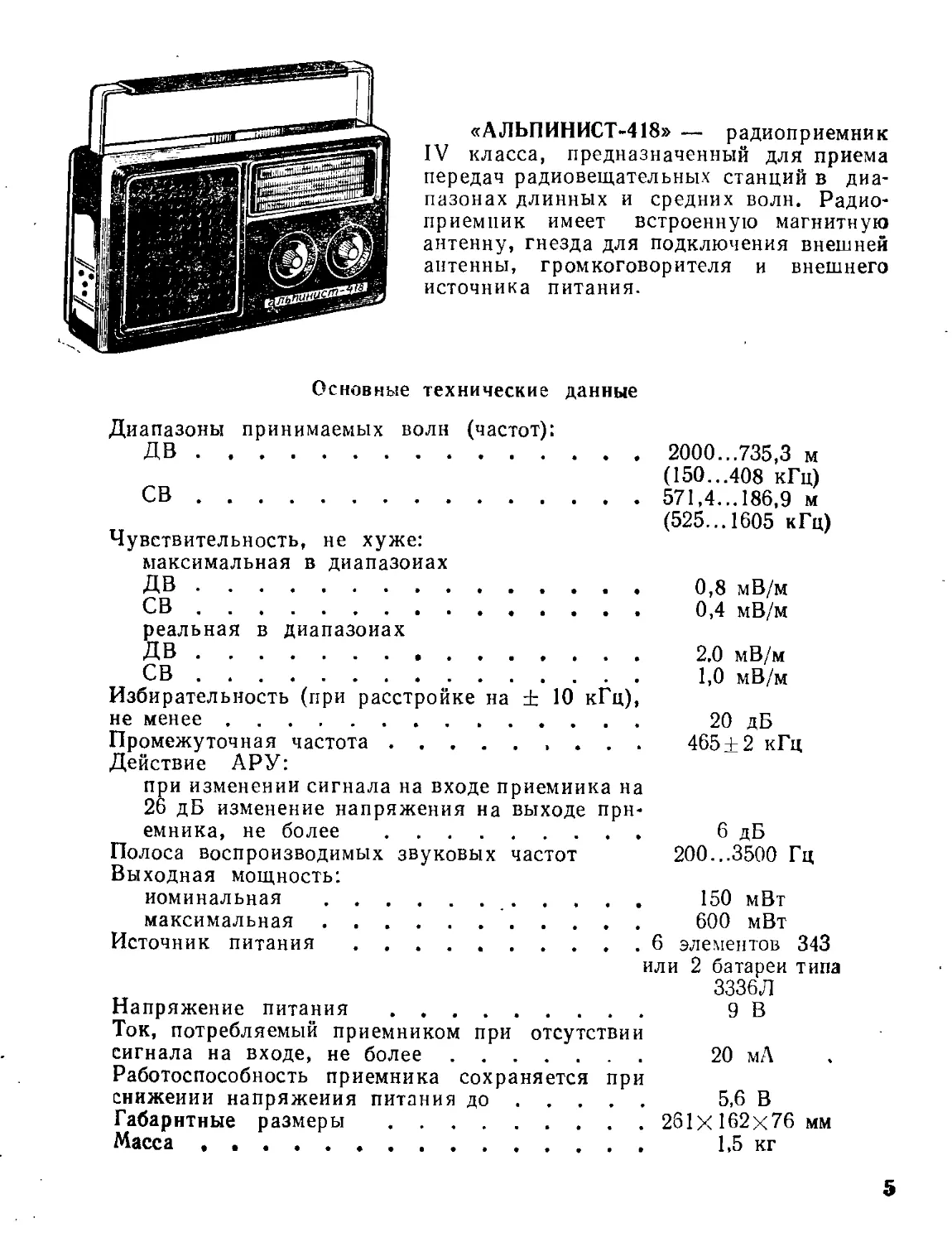

«АЛЬПИНИСТ-418» — радиоприемник
IV класса, предназначенный для приема
передач радиовещательных станций в диа-
пазонах длинных и средних волн. Радио-
приемник имеет встроенную магнитную
антенну, гнезда для подключения внешней
антенны, громкоговорителя и внешнего
источника питания.
Основные технические данные
Диапазоны принимаемых волн (частот):
ДВ................................................ 2000...735,3 м
(150...408 кГц)
СВ................................................ 571,4...186,9 м
(525... 1605 кГц)
Чувствительность, не хуже:
максимальная в диапазонах
ДВ......................................
СВ......................................
реальная в диапазонах
ДВ......................................
СВ......................................
Избирательность (при расстройке на ± 10 кГц),
не менее ..................................
Промежуточная частота..............
Действие АРУ:
при изменении сигнала на входе приемника на
26 дБ изменение напряжения на выходе при-
емника, не более .......................
Полоса воспроизводимых звуковых частот
Выходная мощность:
номинальная ............... ............
максимальная............................
Источник питания..........................6
0,8 мВ/м
0,4 мВ/м
2.0 мВ/м
1,0 мВ/м
20 дБ
465 ±2 кГц
6 дБ
200...3500 Гц
150 мВт
600 мВт
элементов 343
или 2 батареи типа
3336Л
Напряжение питания ......................... 9 В
Ток, потребляемый приемником при отсутствии
сигнала на входе, не более.................. 20 мА
Работоспособность приемника сохраняется при
снижении напряжения	питания до................. 5,6	В
Габаритные размеры	....................... 261X162x76	мм
Масса............................................ 1,5	кг
5
Рис. 1. Принципиальная электрическая схема приемника «Альпинист-418» (переключатель диапазо-
нов в положении СВ)
Принципиальная схема. Входные цепи радиоприемника в диапазонах
СВ и ДВ образованы катушками L1 и L3 н подстроечными конденсаторами
С2 и С6 (рнс. 1). Связь транзистора VI преобразователя частоты с входными
контурами индуктивная. Катушки связи L2 и L4.
Преобразователь частоты выполнен по схеме с совмещенным гетеродином.
Напряжение гетеродина подается через конденсатор С12 на эмиттер транзис-
тора VI. Гетеродин собран по схеме индуктивной трехточки. Нагруз-
кой преобразователя является трехконтурный фильтр (L9C13, L10C15t
L11L12C17). Связь ФСС с первым каскадом УПЧ трансформаторная.
Рис. 2. Расположение узлов и деталей на плате приемника «Аль-
пиннст-418»
Усилитель промежуточной частоты двухкаскадный. Оба каскада (V2,
V3) выполнены по резонансной схеме. Нагрузкой транзистора V3 служит ре-
зонансный контур L15C23. Связь контура со схемой детектора трансформатор-
ная. Контур первого каскада УПЧ зашунтироваи резистором R7, что расши-
ряет полосу пропускания и исключает конденсаторы нейтрализации.
Детектор собран по схеме с последовательным включением нагрузки.
Напряжение АРУ снимается с нагрузки детектора и через фильтр R8C18
подается на базу транзистора V2. Для уменьшения искажений при малых
уровнях сигнала на диод подается смещение, снимаемое с делителя R11R13.
Усилитель низкой частоты трехкаскадный. Предварительные два каскада
собраны на транзисторах V4, V5 с гальванической связью между собой.
Нагрузкой транзистора V5 служит согласующий трансформатор Т1. Оконеч-
ный каскад собран по двухтактной схеме на трайзнсторах V6, V7. Нагрузкой
оконечного каскада служит выходной трансформатор Т2. В эмиттерную цепь
транзистора V5 включен делитель напряжения R22R24, с которого снимается
напряжение смещения на базы транзисторов V6 н V7 выходного каскада. Для
уменьшения коэффициента нелинейных искажений два последних каскада
УНЧ охвачены отрицательной обратной связью R25C23.
Базовые цепи преобразователя VI и усилителя промежуточной частоты
V2, V3 питаются стабилизированным напряжением, которое вырабатывает
Диод V9. Стабилизация режима работы приемнйка обеспечивается примене-
нием в цепях питания развязывающих фильтров R10C26t C31R23C34.
7
Конструкция и детали. Корпус радиоприемника выполнен из ударопроч-
ного полистирола с декоративной отделкой. Все органы управления (ручка
настройки приемника, регулятор громкости с выключателем питания) рас-
положены иа лицевой стенке корпуса вместе со шкалой. Переключатель диа-
пазонов иа задней стенке корпуса.
Монтаж радиоприемника выполнен иа печатной плате из фольгирован-
ного гетинакса. Расположение узлов и деталей на плате показано иа рис. 2.
Катушки контуров гетеродина намотаны на четырехсекционных, а ка-
тушки контуров ФСС и ФПЧ на трехсекциоиных каркасах и помещены'в чаш-
ки из феррита марки 600НН. Сердечники трансформаторов Т1 и Т2 выполнены
из пластин электротехнической стали Э310 типа Ш6, толщина набора 6 мм.
В приемнике применены: резисторы R14 — типа СПЗ-4, остальные — .
типа ВС-0,125а; конденсаторы С2, С6....С8 — типа КПК-МП, С13, С15, С17,
С21, С23 — типа ПМ-2, С9, СП, С12, С1$, С20, С22 — типа К10-7В,
С18, С25, С26, С28, С30...С34 — типа К50, С35, С36 — типа’КЮ,остальные —
типа КТ-1.
Данные катушек индуктивности приведены в табл. 1, а трансформато-
ров — в табл. ПЗ приложения 1.
1. Данные катушек индуктивности радиоприемника
«Альпинист-418»
Обозначение по схеме	Катушка	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ ± ± ю%	Номер рас- пайки (прил. 6)
L1 L2	Антенная СВ Связи	1—2 3—4	ПЭЛ 0,18 ПЭЛШО 0,12	66 6	370	1 2
L3 L4	Антенная ДВ Связи			251 15	3500
L5 L6	Гетеродинная СВ Связи	4—5 1—2—3	ПЭВ-2 4x0,06 ПЭЛШО 0,1	105 5,5+3	150	3
L7 L8	Гетеродинная ДВ Связи		ПЭВ-2 0,12 ПЭЛШО 0,1	180 9,5+5	480
L9	ФСС1	1-3	ПЭВ-2 4X0,06 ПЭЛШО 0,1	84 2,5	115
L10	ФСС2
L11 L12	ФССЗ Связи
		4—5
L13 L14	ФПЧ1 Связи	1—3 4—5	ПЭВ-2 4x0,06 ПЭЛШО 0,1	84 14,5	115
L15 L16	ФПЧ2 Связи		ПЭВ-2 4X0,06 ПЭВ-2 0,1	84 95
