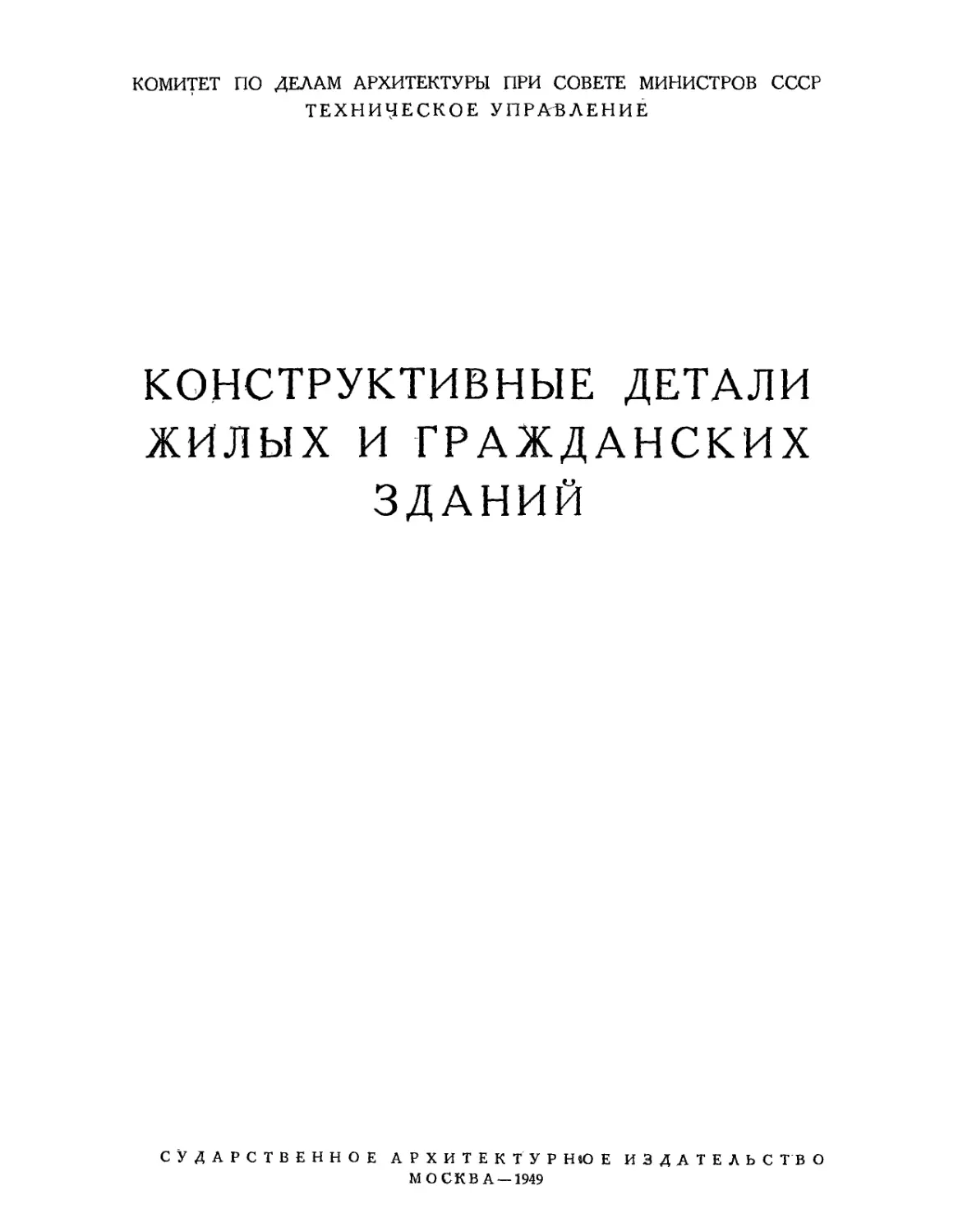

КОМИТЕТ ПО ДЕЛАМ АРХИТЕКТУРЫ ПРИ СОВЕТЕ МИНИСТРОВ СССР
ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
КОНСТРУКТИВНЫЕ ДЕТАЛИ
ЖИЛЫХ И ГРАЖДАНСКИХ
ЗДАНИЙ
СУДАРСТВЕННОЕ АР X ИТЕКТУРНЮ Е ИЗДАТЕЛЬСТВО
МОСКВА —1949
При разработке альбома конструктивных деталей жилых и
гражданских зданий использованы материалы ведущих проектных
организаций г. г. Москвы и Ленинграда и материалы Института
строительной техники Академии архитектуры СССР.
Редакционный совет:
П. А. Красильников (предсе
Н. Б. Левонтин, Б. Д. Плес
П. Ю. Савицкий, Л. А. Се
Технический редактор М. Н Персон
Формат бумаги 60Х92!/е Тираж 5000
Уч.-изд. 40 л. Заказ 679
М. Ценное
к пейати 11/1-1949 г.
Объем 34 печ. л
Типография Государственного архитектурного изд-ва, Москва, Куйбышевский пр., д. 6/2.
СОДЕРЖАНИЕ
Стр.
Введение .............................. 7
Пояснительная записка.............................. 8
РАЗДЕЛ (
Фундаменты
Допускаемые размеры уступов фундаментов , . . лист 1
Ленточные ‘ фундаменты под наружные стены
бесподвальных зданий . ........................ „ 2
Ленточные фундаменты под стены зданий с под-
валами . . ................................... „ 3
Столбчатые фундаменты под стены малоэтажных
бесподвальных зданий........................... „ 4
Посадка зданий на местности и защита стен от
сырости .............................. ..... „ 5
Осадочные и температурные швы в стенах н фун-
даментах и защита подвальных помещений от
грунтовых вод...................г.............. » 6
Ленточные фундаменты и цоколи для наружных
бревенчатых стен................'. .I. . . . - „ 7
Столбчатые фундаменты и цоколи для наружных
бревенчатых стен............................... „ 8
Столбчатые фундаменты наружных бревенчатых
стен с облегченным цоколем..................... » 9
10
Фундаменты для внутренних бревенчатых стен . .
Столбчатые фундаменты. наружных и внутренних
брусчатых стен бесподвальных зданий ....
Фундаменты под крыльца...............", . . .
Крыльца деревянные.....................
Вход в подвал ;.............................
Световые приямки ........................ ;
Загрузочный люк с деревянной крышкой ....
Загрузочный люк с чугунной крышкой (для уголь-
ных) ..................................
Люфт-клозеты.............................- .
Дымовая'труба (пример решения наружной дымо-
вой трубы)..................................
РАЗДЕЛ II
Стены
Маркировочный лист к разделу стены........ „ 1
Стены кирпичные. Разрезы................ „ 2
Стены кирпично-засыпные. Разрезы при толщине
стен 510 мм.................................. „ 3
Стены кирпично-засыпные. Разрезы при толщине
стен 380 мм.............................’. . „ 4
Стены кнрпично-засыпные. Детали .кладки про-
стенков ....................... „ 5
Стены кирпично-засыпные. Детали армирования
•углов, сопряжений, стен, простенков.... „ 6
Стены из сплошных шлакобетонных камней. Раз-
резы.........................'*.............. „ 7
Стены из сплошных шлакобетонных камней. Де-
тали кладки простенков, углов и типы камней „ 8
Стены из легкобетонных камней типа .Крестьянин".
Разрезы..................................... „ 9
Стены из легкобетонных камней типд „Крестьянин".
Детали кладки простенков н углов и типы
камней ....... .'........................
Стены из легкобетонных трехпустотных камней.
' Разрезы ................................
Стены из легкобетонных трехпустотных камней.
Детали кладки простенков' и углов и типы
камней ..................................
Стены из легкобетонных трехпустотных камней
с прокладными рядами н облицовкой из кир-
пича. Разрезы ...............................
Стены .из легкобетонных трехпустотных камней
с прокладными рядами и Облицовкой из кирпи-
ча. 'Детали кладки простенкои и углов ....
Стены из эффективного (многодыряатого) кирпича.
Разрезы .....................................
Стены из кирпича толщиной 250 мм с утеплением
изнутри. Разрезы ............................
Стены из кирпича толщиной 250 мм с утеплением
изйутри. Детали кладки простенков углов и
крепления утеплителя ........................
Стены из пустотелых керамических блоков. Раз-
резы ........................................
Стены из пустотелых керамических блоков Детали
кладки простенков и углов. ..................
Стены кйрпнЧные с штукатуркой на’ относе. Раз.-
резы.........................................
Стены кирпичные с штукйтуркой на относе..Дета-
ли кладки простенков углов'.............
Стены нз кирпича с воздушным прослойком. Раз-
резы ..................... .............
Стёпы из кирпича’с воздушным прослойком, Де-
тали кладки Простенков, углов и'пересечений
стен.......................-.................
Стены из кирпича с воздушным прдслойком. Дета-
ли кладки карнизов и цоколей ........
Перемычки над проемами в каменных стенах . . -
Перемычки над проемами в каменных стенах . . •
Нишн и борозды в .кладке стен лестничной клетки
Детали кладки дымовых н дентнляционныхканалЬв
Детали опирания балок на каменные стены. . .
Кирпичные и армокирви.чные столбы •
Опирание прогонов и балок на столбы ......
Колонны стальные ............................
Детали стальные колонн ..................'. .
Детали установки оконных коробок в каменных
стенах......................................
Детали установки дверных коробок в каменных
стенах............л................ .........
Детали кладки арок, круглых -д овальных отвер-
стий ...........................
лист 10
. П
, 12
. 13
, 14
„ 15
. 16
. 17
. 18.
, 19
. -20
>. 21
. 22
. 23
. 24
. 25
. 26
„ 27
. 28
„ -29
„ 30
. 31
. 32
. 33
. 34
„ 35
. 36
Последующая облицовка каменных стен плоскими -
прессованными бетонными плитками \ ; . . . „ 37
Последующая облнцовра каменных стен плоскими-.
офактуренными бетонными плитками.......... „38
Облицовйа кирпичных стен ребристыми-бетонными
плитами в. процессе кладки-.................„ 39
Индустриальные карнизы вылетом'до 1200 мм для
многоэтажных каменных зданий ....... „ 40
Карнизы с вылетом до 700 мм каменных зданий » 41
3
Карнизы вылетом'^до 300 мм из лицевого кирпича лист 42
Карнизы вылетом до 400 мм из обручной илн
тавровой стали н простейшие карнизы для ка-
менных зданий............................1 . . „ 43
Карнизы и зонты деревянных зданий............. „ 44
Стены деревянные бр’усчатые. Разрезы ..... „45
Стены деревянные брусчатые. Детали................ „46
Стены деревянные рубленые. Разрезы............ „ ,47
Стены деревянные рубленые. Детали '........... „ 48
Конструкция каркасных домов, платформенного
типа. Аксонометрия........................ . . . „ .49
Детали ' каркаса. Узлы в плане..................... 50
Детали каркаса. Узлы в разрезе..........- • • „ 51
Детали наружной и внутренней обработки и утеп-
ления каркасных стен ..............-•............ „ 52
Каркасные *стены с плитным утеплителем. Дета-
ли разрезов...................................... » 53
Каркасные стены с плитным утеплителем. Детали
в плане.................... - - • • • ........... „ 54
Каркасные стены с плитным ’утеплителем. Детали
каркаса.......................................... „ 55
РАЗДЕЛ III
П е р .' е к р ы т и я
Перекрытия по деревянным балкам с деревянны-
ми накатами............... .................
Типы щитовых -накатов для чердачных и между.-,
этажных перекрытий .......................i .'
Перекрытия Апо деревянным балкам с накатом из
гипсореечных виброщитов ..........
Типы гипсореечных виброщитов наката'........
Перекрытии по деревянным балкам с накатом из
гнпсоб'етонных ил и..гипсолитовых плит ....
Опирание дере'вянных балок на прогоны .....
Примыкание деревянных балок к стенам с горя-
чим» каналами .
Перекрытия из монолитного железобетона. . . .
Перекрытия по .металлическим , балкам с накатом
из сборных железобетонных плит..............
Перекрытия из сборных железобетонных балок
и пустотелых л.егкобетопных вкладышей . . .
Перекрытий из сборных железобетонных балок и
пустотелых 'легкобетонных вкладышей. Детали
Перекрытия из сборных железобетонных балок
и пустотелых- легкобетонных вкладышей. Де-
тали ..........; ....... .
Типы струнобетонных и сборных Железобетонных
балок и прогонов ...........................
Перекрытия железобетонные.часторебристые с пус-
тотелыми легкобетонными вкладышами'. . . .
Перекрытия железобетонные часторебристые с пус
тотелыми леткобетонными вкладышами.Детали
Перекрытия железобетонные часторебристые.. Де-
тали устройства отверстий.............
Перекрытия с настилами из легкобетонных трех-
пустотных камней типа ТП................ .
Перекрытия из железобетонных настилов ....
Перекрытия из железобетонных настилов. Деталй*
заделок, опираний и, устройства отверстий. .
Перекрытия железобетонные часторебрист-ыес пус-
тотелыми керамическими вкладышами ....
Перекрытия железобетонные часторебристые с пус-
тотелыми керамическими ’ вкладышами. Детали
Перекрытия железобетонные часторебристые с пус-
тотелыми керайиче'скими вкладышами. Детали
Перекрытия железобетонные часторебристые с пус-
тотелыми керамическими вкладышами. Детали
Перекрытия с настилами из керамических блоков
типа „Стандарт® ........
Перекрытия армо-кирпичные » сводчатые ....
Перекрытия, санитарных узлов.............-.
Деревянные дощатые полы ....................
Паркетные прлы („Специал” и щитовые)........
Паркетные полы (из штучного паркета и набор-
ных плиток) . . . ...................
Полы из фанерных плиток.....................
Полы из древесно-фибровых плиток.............
Терраццовые полы .... ......................
лист
1
2
V
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
»
V
V
Рулонные полы (из линолеума и резины) _. . . . лист 33
Полы из метлахских плиток, ковровой мозаики и
кирпича................................... „ 34
Литые полы (асфальтовые, магнезиальные, цемент-
ные) .......................'................... „ 35
Полы нз асфальтовых плиток............' • . . . „36
РАЗДЕЛ IV
Перегородки
Перегородки дощатые двухслойные........... „ . 1
Типы щитов деревянных перегородок ...... „ 2
Перегородки дощатые однослойные............. „ 3
Перегородки каркасно-рбшивные............... „ 4
Перегородки столярные , 5
Перегородки гипсореечные с заполнением .... „ 6'
Перегородки гипсореечные пустотные............. , 7
Типы гипсореечных щитов..................... „ 8
Перегородки из гипсорёечиых досок ,. ...... „ 9
Перегородки каркасные с обшивкой листами сухой
штукатурки (шитрок) . .................. „ 10
Перегородки каркасные с обшивкой сварной рулон- ,
ной гальванизированной сеткой и оштукатуркой
по ней V „ 11
Перегородки кбркасйые с двухслойным фибролито-
вым заполнением...................,......... „ 12
Перегородки фибролитовые двухслойные........ „13
Перегородки фибролитовые-однослойные .... „14
Перегородки плитные двухслойные ............ „ 15
Перегородки плитньге: пеногипсовые, пенобетон-
’ ные и пенбсиликатные'с офактуренной поверх-
ностью ................................ ’. „ 16
Перегородки плитные шлакобетонные пустотелые
с вертикальным направлением пустот .... „ 17
Перегородки плитйые гипсобетонные пустотелые
с горизонтальным направлением пусто/. . . .18
Детали примыканий перегородок к потолкам ... „19
Детали примыканий перегородок к полам .... „20
Перегородки из керамиковых камней,.......... „21
'Перегородки армоки'рпичные .толщиной 160мм.. . „ 22
Перегородки армокирпичные толщиной 100 мм. . „ 23
Перегородки из легкобетбнных камней......... „24
Детали опираний каменных перегородок........ \ 25
РАЗДЕЛ V
Крыши
1. Стропила
Схема стропил .............................
Стропила деревянные наслонные..............
Стропила-деревянныендслонные...............
Продольные элементы наслонных стропил . • .
Стропила вальмовых крыш....................
Детали дощатых стропил.....................
Детали дощатых стропил....................
Сборно-разводные стропила заводского изготов-
ления . . .' . .'.............
лист
V
V
и
V
»
1
2
3
4
5
6
7
Детали бревенчатых стропил.................
Детали бревенчатых стропил ................
Детали бревенчатых стропил ................
Детали бревенчатых стропил вальмовых-крыш . .
Деревянные стропильные фермы. ; .... :. .- • •
Детали деревянных' стропильных' ферм.......
Смешанные стропильные фермы.. ; ; -г.......
Детали смешанных ртропильных ферм
Детали смешанных-стропильных ферм............
Комбинированные системы стропил '...••••
Детали 1
Я
1Г
8
9
10
11
12
’ 13
14
15
16
17
18
19
«
креплений чердачных прогонов к фермам
2.- Кровли
Кровля металлическая. Детали .................. „ 1
Детали металлической кровли ...................... 2
Заготовительные элементы металлической кровли, „ 3
Кровли черепичные. Детали...................... „ 4
Кровли черепичные. Детали , ., ....... . „ 5
4
Кровля этернитовая. Детали ..................
Способы покрытия этернитовой кровли и шаблоны
плиток ................................. ‘
Укладка этернитовых плиток по рядам
Кровля из асбоцементных плиток ..............
Кровля из волнистой асбофанеры. Детали ....
Кровля из естественного шифера...............
Кровли рулонные. Детали .....................
Кровля из асфальтированной чешуи (однослойная)
Кровля из асфальтированной чешуи (двухслой-
ная) .-...•..................................
Кровля из'асфальтированной чешуи (двухслойная)
Кровля деревянная. Детали..............i . . .
Детали деревянной кровли ....................
Покрытие выступающих частей. Детали..........
Водосточные трубы............................
Металлические ограждения кровель.............
Слуховые окна............................
Детали слуховых ойон.........................
Пожарные лестницы при кровле с карнизом . • .
Пожарная лестница с тетивами из уголков при
кровле с парапетом ...... ...................
Пожарная лестница с тетивами из стальных полос
при кровле с парапетом . .'.................
лист 6
7
8
9
. 10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
»
РАЗДЕЛ VI
Ле с т и и ц ы
Двухмаршевая лестница. Примерная схема ... „ 1
Детали двухмаршёвых лестниц на металлических
косоурах (двухтаврах) ......................... , 2
Детали двухмаршевых лестниц на металлических
косоурах1 (двутаврах) . . . ...............„. „ 3
Детали двухмаршевых лестниц на металлических
косоурах (двутаврах)........................... „ 4
Детали двумаршевых лестниц на металлических
косоурах (швеллерах)........................
Детали двухмаршевых лестниц на металлических
косоурах (швеллерах) .......................
Трехмаршевая лестница. Примерная схема ....
Детали улучшенных трехмаршевых лестниц . . .
Детали улучшенных трехмаршевых лестниц . . -
Детали улучшенных трехмаршевых лестниц . . .
Детали улучшенных трехмаршевых лестниц . . .
Детали улучшенных трехмаршевых Лестниц . . .
Детали трехмаршевых лестниц на металлических
косоурах (двутаврах)........................
Детали трехмаршевых лестниц на металлических
косоурах (швеллерах) ... •..................
Ступени сборные железобетонные..............
Верхние фризовые железобетонные ступени . . .
Нижние фризовые железобетонные ступени . . .
Перила лестниц и профили поручней. Примеры
решений .:....!.............................
Сборные лестницы из железобетонных маршей и
площадок ..................................
Металлическая лестница . . . . .............
Деревянные лестницы. Схема..................
Двухмаршевая деревянная лестница............
Детали тетив . .,...........................
Таблица к листу 23 • ..........•
Площадочная балка. Ступени..................
Детали поворотов лестниц..................’
Внутриквартнрная лестница без'забежных ступе-
ней . . . . ., .............................
Внутриквартнрная лестница с забежными ступе-
нями ......................................
Пример лестницы с забежными ступенями ....
Разрезы и детали к листу 29 ...........
Деревянная лестница на косоурах ........
Поручни. Балясины...........................
Поручни. Бадясины . . . . ’............ . .'.
Форма и отделка ступеней. Крепление стоек ба-
лясника' . ..... ...........................
лист 5
V
V
V
»
«
»
V
6
7
8
9
10
11
12
. 13
U
V
V
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
ВВЕДЕНИЕ
В настоящем альбоме приведены проверенные практикой проекти-
рования и строительства типовые конструктивные детали жилых и
гражданских зданий, а также новые прогрессивные решения, рекомен-
дуемые для массового строительства.
Альбом состоит из шести разделов:
I. Фундаменты IV. Перегородки
II. Стены V. Крыши
III. Перекрытия VI. Лестницы
Детали частей зданий, помещенные в настоящем издании, имеют
нижеследующую маркировку:
Номер детали
Ссылка на деталь, нахо-
дящуюся в том же разделе
номер детали ___
Помер листа, где
деталь изображена
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
I. ФУНДАМЕНТЫ
1. ОБЩАЯ ЧАСТЬ
Раздел охватывает типы фундаментов много-
этажных каменных и малоэтажных как каменных,
так и деревянных жилых и гражданских зданий.
В отношении фундаментов, приведенных в аль-
боме, даны лишь основные положения, необходи-
мые при проектировании фундаментов на есте-
ственных основаниях. Проектирование фундамен-
та в районах вечной мерзлоты, на лёссовидных
грунтах и в районах, подверженных землетрясе-
ниям, в альбоме не отражены. В этих случаях не-
обходимо руководствоваться соответствующими
действующими нормами и техническими указа-
ниями.
2. МАТЕРИАЛЫ
Все применяемые материалы должны удовле-
творять требованиям соответствующих стандартов,
норм и технических условий.
Основным материалом для кладки фундаментов
служит бутовый камень с временным сопротивле-
нием не ниже 100 кг/см2. В зависимости от мест-
ных условий и от конструкции здания может быть
применен хорошо обожженный кирпич марки не
ниже 75, бетон, бутобетон и железобетон.
Растворы в кладке бутовых и кирпичных фун-
даментов марки 8 включительно рекомендуется
применять бесцементные. Растворы марки выше 8—
цементные. При наличии агрессивных вод в грунте
применяются пуццолановые и шлакопортланд-
цементы.
Известковые растворы могут применяться
в бутовой кладке фундаментов лишь в сухих грун-
тах для зданий массового строительства не более
двух этажей.
Бетон п бутобетон применяются при необходи-
мости получения конструкций фундаментов боль-
шой прочности.
В песчаных, гравелистых грунтах при отсут-
ствии грунтовых вод и вредного влияния произ-
водственных вод допускаются бетонные фундамен-
ты па кирпичном щебне.
Бетоны на легких горных породах (пемза, туф,
ракушечник) и других влагоемких естественных
и искусственных заполнителях не допускаются.
Уменьшение стоимости бетонного фундамента,
без снижения его качеств, достигается бутобето-
ном, т. е. включением в бетон марок 50—70 от-
дельных более или менее значительных камней
бута до 25—30% объема кладки. Отдельные кам-
ни должны быть полностью окружены бетоном.
Железобетон в конструкциях фундаментов
применяется в ответственных случаях при слабых
и неравномерно сжимаемых основаниях.
3. ГЛУБИНА ЗАЛОЖЕНИЯ ФУНДАМЕНТОВ
И ПОСАДКА ЗДАНИЙ
Глубина заложения подошвы фундамента
назначается согласно действующих «Норм и тех-
нических условий проектирования естественных
оснований промышленных и гражданских зданий
и сооружений».
При назначении глубины заложения фундамен-
тов на естественном основании необходимо учиты-
вать:
а) геологические и гидрогеологические условия
строительной площадки (род грунтов и их физиче-
ское состояние, уровень грунтовых вод);
б) глубину зимнего промерзания грунтов;
в) величину и характер действующих на фун-
дамент нагрузок и необходимость обеспечения
равномерной передачи их основанию;
г) характер конструкций, капитальность и тех-
нологические особенности зданий и сооружений
(наличие подвалов, фундаментов примыкающих
зданий и т. д.).
При проектировании фундаментов следует учи-
тывать возможность изменений гидрогеологических
условий площадки — понижение или повышение
уровня грунтовых вод.
Глубина заложения фундамента под стены под-
валов должна быть не менее 500 мм от верха
подготовки чистого пола.’ При расположении кана-
лизационных, водопроводных и дренажных труб,
а также тоннелей центрального отопления вдоль
стен подвала заложение фундаментов должно
быть ниже уровня труб не менее, чем на 300 мм.
Глубина заложения под внутренние стены и
столбы в отапливаемых зданиях должна быть не
менее 500 мм и в случае близкого расположения
каналов труб канализации не менее 700 мм.
За отметку Ж 0,00 следует условно принимать
уровень чистого пола первого этажа.
Верхний обрез фундамента должен быть выше
уровня спланированной площадки земли не менее
ем на 1(Ю м-м Подошва фундамента должна быть
"оизонтальной. В случае уклона местности по-
шва и верхний обрез фундаментов исполняются
„тупами.
4. ГИДРОИЗОЛЯЦИЯ ЗДАНИЙ
Гидроизоляция фундаментов является обяза-
ельным средством от увлажнения стен.
При наличии высокого уровня грунтовых вод—
выше пола подвального помещения — применяются
особые меры гидроизоляции.
По действующим нормам проектирования, кон-
струкции самих фундаментов защищаются от про-
никновения в них атмосферной или грунтовой воды
или влажности только при наличии агрессивных
вод.
Степень агрессивности устанавливается на ос-
новании химического анализа по соответствующей
таблице норм.
Гидроизоляция зданий осуществляется изоля-
ционными слоями, прокладываемыми в кладке
фундаментов и в виде - покрытия изоляционными
средствами вертикальных поверхностей стен под-
вала.
Изоляционные слои или прокладки состоят из
рулонных материалов (толь, руберойд), наклеивае-
мых на кладку и склеиваемых между собой водо-
непроницаемой клебемассой.
Вместо рулонной гидроизоляции может приме-
няться и асфальтовый или цементный слой. Для
усиления гидроизолирующих свойств- цементного
раствора к нему добавляются известково-битумные
пасты, гидравлическая известь, пуццоланы, цере-
зит и т п.
Необходимым конструктивным средством гидро-
изоляции здания является устройство снаружи во-
круг всего здания отмостки или тротуара.
В бесподвальных зданиях гидроизоляцион-
ный слой прокладывается в цоколе на 150—
200 мм выше тротуара или отмостки и на
одном уровне с бетонной подготовкой пола. Все
внутренние стены здания также должны иметь
гидроизоляцию, которая укладывается в одном
уровне с бетонной подготовкой полов.
При больших уклонах местности или при раз-
личных уровнях полов горизонтальная гидроизоля-
ция укладывается соответственно на разных уров-
нях с вертикальным перепадом или гидроизоля-
ционным замком.
Гидроизоляция в деревянных зданиях прокла-
дывается в цоколе под первым венцом стен.
В стенах и фундаментах подвальных помеще-
ний изоляция укладывается в двух уровнях: пер-
вый— в уровне пола подвала, второй — на 150—
200 мм выше тротуара или отмостки. Наружная
поверхность кладки стен подвала изолируется об-
мазкой горячей смолой, битумом или гудроном на
всю высоту. В виде простейшего средства допу-
скается устройство глиняного замка.
Каменные столбы в зданиях должны иметь та-
кую же гидроизоляцию, как и стены. Горизонталь-
ная гидроизоляция в каменных столбах уклады-
вается в уровне бетонной подготовки полов ниж-
него этажа.
При наличии дорогой отделки или облицовки
стен должно быть обращено особое внимание на
устройство надежной изоляции не только тела са-
мой стены, но и отделочного слоя или облицовки
наружной и внутренней.
5. КОНСТРУКЦИЯ ФУНДАМЕНТОВ
А. Фундаменты каменных зданий
Размеры фундаментов назначаются по расчету,
в зависимости от нагрузки, материала самого фун-
дамента и допускаемого напряжения на грунт ос-
нования, а также по требуемой глубине заложения
фундамента.
На листе 1 показан типовой ленточный буто-
вый фундамент с уступами и дана таблица разме-
ров уступов. На фиг. 3—8 даны различные приемы
конструирования уступов в кладке фундаментов.
При назначении уступов необходимо обращать
внимание на то, чтобы гидроизоляция не разрезала
уступов и не нарушала требуемого соотношения
между высотой и выносом уступов.
На листе 2 альбома показаны конструкции бу-
товых ленточных фундаментов для наружных стен
различной толщины.
Ширина фундамента назначается не менее
600 мм для рваного бута и 500—550 мм для посте-
листого бута и не менее толщины стены плюс кон-
структивно необходимые обрезы кладки фунда-
мента (по 40 мм).
Размеры обрезов фундаментов (центрирован-
ные) обычно назначаются равными с обеих сторон
стены, кроме случаев, вызываемых эксцентрично-
стью нагрузок, согласно расчету.
Цоколи стен-даны в разделе «Стены».
В случае устройства полов на грунте, а не на
лагах, в конструкции фундаментов меняется уро-
вень горизонтальной гидроизоляции, которая долж-
на быть на одной высоте с бетонной подготовкой
полов.
Ленточные фундаменты' под внутренние стены
имеют такую же конструкцию, как и под наруж-
ные стены.
Наличие подвала изменяет конструкцию - ленточ-
ного фундамента только тем, что верхняя часто
фундамента делается большей высоты, соответ-
ственно высоте подвала, и служит одновременно
стеной последнему.
При необходимости получения ровных поверхно-
стей бутовая кладка стен подвальных помещений
выполняется с облицовкой кирпичом. Облицовка
производится одновременно с бутовой кладкой,
с обязательной перевязкой тычковыми рядами че-
рез 4—5 рядов кладки или отборным постелистым
камнем с приколкой «лица» либо в опалубке. Тол,-
щина стен подвала с облицовкой кирпичом должна
быть не менее 750 мм, причем толщина облицовки
при расчетах включается в расчетное сечение
стены.
При глубоком залегании материка более выгод-
но применение столбчатых фундаментов. Столбча-
тые фундаменты применяются также для внутрен-
них столбов и колонн.
9
Назначение размеров и расстановка столбчатых
фундаментов производятся по расчету, с учетом
правильного восприятия нагрузок от здания и рав-
номерной их передачи грунту основания.
На листе 4 показан пример конструкции и де-
талей столбчатых фундаментов.
Особенностью конструкции является применение
поверх столбчатых фундаментов рандбалок, вос-
принимающих все нагрузки от стены и передаю-
щих их столбам фундамента. Одновременно с этим
рандбалки служат необходимым ограждением от
промерзания грунта под полами.
Простейшей и наиболее часто применяемой кон-
струкцией рандбалки является железо-кирпичная
или рядовая перемычка, заглубленная в землю на
500 мм, толщиной не менее 510 мм. При этом
расстояние меж'ду фундаментными столбами на-
значается не более допускаемого расчетом пролета
перемычек.
Особое внимание в конструкции рандбалки
должно быть обращено на недопущение промерза-
ния грунта под полами, для чего необходима ука-
занная на рисунках утепляющая засыпка сухим
шлаком по бетонной подготовке.
Глубина заложения внутренних столбчатых фун-
даментов назначается не менее 700 мм от пола
нижнего этажа с обязательной прокладкой гидро-
изоляции в уровне бетонной подготовки под полы.
Столбчатые фундаменты под внутренние желе-
зобетонные и металлические колонны выполняются
так же, как под каменные столбы.
Особое внимание в столбчатых фундаментах
внутренних колонн и столбов должно обращаться
на правильное центрирование их по отношению
к поддерживаемым колоннам и Столбам.
Б. Фундаменты деревянных зданий
Для обеспечения достаточной долговечности и
прочности деревянных зданий постоянного типа
применяются каменные или бетонные фундаменты.
Деревянные фундаменты применяются только во
временных деревянных зданиях.
Вследствие небольшого веса деревянных зда-
ний каменные ленточные фундаменты для них
устраиваются чаще кирпичные с возможными об-
легчениями и упрощениями.
Толщина кирпичных ленточных фундаментов
назначается наименьшей — обычно 510 мм, с кир-
пичным цоколем, толщиной 380 мм.
В пучинистых (глинистых) грунтах, где умень-
шение глубины заложения фундаментов недопу-
стимо из-за условий промерзания, в большинстве
случаев применяются столбчатые фундаменты
с рандбалками-цоколями такой же конструкции,
как и для каменных зданий.
Низ рандбалки-цоколя заглубляется в землю на
350 мм от уровня планировки.
Под внутренними несущими стенами верх стол-
бов доводится до верха бетонной подготовки по-
лов и без применения рандбалки, столбы перекры-
ваются деревянными венцами внутренних стен.
Рандбалки-цоколи столбчатых фундаментов в
большинстве случаев назначаются кирпичные из
хорошо обожженного красного кирпича на растворе
10
марки 15. Толщина несущего цоколя должна быть
не менее 380 мм при обычных полах на лагах
и может быть уменьшена до 250 мм только при
наличии утепленных полов.
\Вариант облегченного цоколя — «забирки» и!з
пластин — дан на листе 9, фиг. 4. Забирки могут
применяться и из других материалов — камня,
кирпича, металла.
Вследствие особой опасности, которую пред-
ставляет собой увлажнение для деревянных стен,
необходимо устройство тщательной гидроизоляции
кладки фундаментов от конструкции стену. Для
этого нижний венец деревянных стен обязательно
антисептируется и отделяется от каменной кладки
гидроизоляционным слоем.
Состав гидроизоляционных слоев применяется
такой же, как и в каменных стенах, но с необходи-
мым введением утепления (антисептированный вой-
лок) и защитного теплового бруса, во избежание
продувания и промерзания.
Во всех случаях решения столбчатых фунда-
ментов, так же как и в каменных зданиях, снару-
жи вокруг цоколя обязательно устройство отмостки
для отвода атмосферных вод.
В. Фундаменты под ограждения
(заборы, ворота, калитки)
Фундаменты заборов, ворот, калиток, имеющих
конструкцию капитального характера, должны
удовлетворять тем же условиям, что и фундаменты
основного здания, для которого они предназна-
чаются.
В большинстве случаев ограждения зданий (за-
боры, ворота) капитального характера выпол-
няются из каменной кладки или металла.
Фундаменты таких ограждений должны выпол-
няться также из каменной кладки или бетона.
Конструкция фундаментов ограждений назна-
чается в соответствии с конструкцией самого ог-
раждения. Так, при ограждении в виде каменных
столбов с легкой цокольной стенкой и заполнением
металлической решеткой фундаменты целесообраз-
но назначать также из столбов, с легкой стенкой
между ними.
При ограждении в виде сплошного каменного
забора фундамент назначается ленточный и т. д.
Особое внимание должно обращаться на то,
чтобы фундаменты ограждений имели правильную
глубину заложения, гидроизоляцию и т. д.
6. ДЕТАЛИ ФУНДАМЕНТОВ
А. Осадочные и температурные швы
В каменных зданиях, имеющих участки, отли-
чающиеся высотой более чем на 12 м .для стен на
известковом или смешанном растворе и более чем
на 8 м для стен на цементном растворе или по-
строенных на разнородных грунтах с различной
прочностью и осадкой, обязательно устройство оса-
дочных швов (Нормы и технические условия про-
ектирования каменных конструкций, ОСТ 90038—
39, § 29).
Осадочные швы разрезают все стены и фун-
даменты здания снизу доверху, создавая возмож-
ность независимой осадки отдельных секций.
Расположение осадочных швов в фундаментах
должно совпадать со швами в стенах.
Температурные швы в стенах из каменной клад-
ки разрезают стены от карниза до обреза фунда-
мента и устраиваются на определенных нормами
расстояниях в зависимости от расчетной зимней
температуры (Нормы и технические условия про-
ектирования каменных конструкций ОСТ 90038—39,
§ 28, таблица 18) или по прилагаемой ниже табли-
це. Ленточные фундаменты температурными шва-
ми не разрезаются, так как воздействие темпера-
туры на них резко ограничено защитой из грунта.
Детали устройства осадочных и температурных
швов даны в табл. 1.
Таблица 1
Расстояния между температурными швами (в м)
Расчетная зимняя наружная темпера- тура (в С°) Кладка из крас- ного (или пори- стого) кирпича на растворе марки Кладка из сили- катного кирпича5 бетонных или ес- тественных кам- ней на растворе марки
80—50|30—15 8—2 80—50 30—15 8-2
Ниже —30 50 75 100 25 37 50
От — 20 до — 30 60 90 120 30 45 60
“ —10 “ —20 80 120 150 40 60 80
Выше 10 100 150 200 50 75 100
Б. Фундаменты наружных входов
Под небольшие каменные или бетонные крыль-
ца с несколькими ступенями фундаменты делаются
облегченные, в виде двух каменных стенок с за-
глублением 500 мм от уровня земли, обособленно
от фундаментов самого здания. Бетонные ступени
и площадка укладываются поверх фундаментов на
бетонную подготовку. Пространство между стенка-
ми фундамента засыпается песком по уплотненно-
му щебнем грунту. При большом протяжении
крыльца делается несколько фундаментных стенок
с расстоянием в 2000—2500 мм друг от друга.
Для больших парадных входов фундаментные
стенки закладываются на глубину основных фун-
даментов здания. Ступени и площадка делаются
несущими, с опиранием только на фундаментные
стенки, без подсыпки и подготовки.
Надземная часть фундаментных стенок должна
изолироваться от подземной соответствующей гид-
роизоляцией. Защита от атмосферных вод сверху
производится водоизолирующей цементной штука-
туркой.
Необходимо обращать особое внимание на на-
дежность грунта основания под фундаментами вхо-
дов, так как часто он оказывается насыпным (за-
сыпка широких «пазух» котлована) и непригодным
для постановки фундаментов.
В этих случаях необходимо применять либо г.
бокое заложение фундаментных стенок, либо пе
ходить к конструкции на консольных балках, вы-
пущенных из кладки стен здания.
Деревянные крыльца основываются на деревян-
ных бревенчатых стульях, заглубленных в землю
на 700 мм и расставленных через 800—1000 мм
друг от друга. На стулья насаживаются пластины
или бревна, служащие основанием для настилки
пола из досок и ступеней. Для большей прочности
стульев они внизу насаживаются на коротыши из
пластин длиной 500 мм и крепко затрамбовываются
грунтом со щебнем.
Все стулья и балки должны тщательно антисеп-
тироваться маслянистыми антисептиками, а доски
пола и ступеней — окрашивать масляной краской.
В. Входы в подвал
Входы в подвал в каменных зданиях представ-
ляют собой наружную лестницу, огражденную кир-
пичными стенками с крышей и заглубленную в зем-
лю на 1500—2500 мм.
Надземная часть стенок делается толщиной
250 мм, а подземная выше ступеней — 380 мм,
ниже ступеней до подошвы фундамента—510 мм.
Стенки входа в подвал должны быть отделены
от стен основного здания осадочными швами.
Заглубление фундаментов стенок делается усту-
пами— в соответствии с уклоном лестницы. Сту-
пени лестницы делаются кирпичные, бетонные —
как набивные, так и сборные.
Наименьшее заглубление верхней части фунда-
ментов стенок должно назначаться, так же как и
глубина заложения основных фундаментов одно-
этажных каменных зданий, в зависимости от грун-
товых, климатических и других условий.
Кирпичная кладка подземной части стенок
должна изолироваться с внешней стороны и снизу
от воздействия атмосферной и грунтовой влаж-
ности соответствующей вертикальной и горизон-
тальной гидроизоляцией.
Г. Световые приямки
Для ограждения окон, расположенных ниже
уровня земли, делают световые приямки.
В большинстве случаев стенки приямков де-
лаются кирпичные, из хорошо обожженного крас-
ного кирпича, с соответствующей гидроизоляцией
внешней поверхности и снизу.
Снаружи применяется обмазка горячим биту-
мом (или другие виды вертикальной изоляции),
изнутри — цементная штукатурка.
Дно приямка делается бетонным, с опиранием
на консольные металлические балочки, выпускае-
мые из кладки фундаментов здания. На эти же
балочки опираются и боковые стенки.
Для удаления атмосферной воды изнутри при-
ямка поверхность дна делается с уклонами наружу,
к отверстиям, оставляемым в наружной стенке при-
ямка. Отвод воды из этих отверстий должен быть
обеспечен трубами в наружную канализационную
сеть или в дренажные канавы.
Сверху приямок защищается откидной металли-
ческой решеткой.
11
Относ приямка от стены здания должен обеспе-
чивать освещаемость окна и поэтому должен быть
не менее 7з глубины.
Устройство стенок приямка на отдельных фунда-
ментах, без консольных балочек, не рекомендуется
и возможно только при достаточно крепком сухом
грунте с обязательной заделкой щелей между стен-
ками приямка и зданием после окончания осадки.
Д. Загрузочные люки в подвал
Загрузочные люки представляют собой отвер-
стия в стене подвала, с выводом их на поверх-
ность земли.
Внутренняя грань отверстия закрывается верти-
кальной, обычно деревянной, крышкой на петлях,
наружная грань отверстия закрывается также де-
ревянной или чугунной крышкой, расположенной
горизонтально на 150—200 мм выше земли.
Боковые стенки люка делаются кирпичными из
хорошо обожженного красного кирпича (или бе-
тонные, бутовые, железобетонные) с соответствую-
щей гидроизоляцией и опиранием на консольные
металлические балочки, выпущенные из основных
стен здания аналогично стенкам световых приям-
ков.
Наклонное дно люка делается из бетона с об-
делкой деревянным щитом из антисептированных
досок и обивкой железом.
Е. Фундаменты дымовых труб
Дымовые трубы котельных, расположенных
в подвалах зданий, могут устраиваться как внутри
здания, так и вне его.
Расположение трубы внутри здания допускается
только для котельных теплопроизводительностью не
более 600000 ккал/час во избежание перегрева по-
мещений, через которые проходит труба.
Независимо от местоположения трубы, для ко-
тельных теплопроизводительностью более 600 000
•ккал/час необходимо устройство теплоизоляции
(футеровки) внутри трубы в виде рубашки толщи-
ной 120 мм из огнеупорного кирпича с воздушным
прослойком 50—100 мм на высоту */з трубы.
Для малых котельных теплопроизводительно-
стью менее 600 000 ккал/час огнеупорная рубашка
(футеровка) устраивается без воздушного про-
слойка, вплотную к стенам трубы, но без перевязки
с кладкой из красного кирпича.
При расположении трубы вплотную к стенам
здания необходимо устройство температурно-оса-
дочного шва, отделяющего стенки трубы от стен
здания на всю высоту, включая фундаменты.
Размеры фундаментов определяются расчетом.
Связь каких-либо конструкций здания с кладкой
трубы не допускается.
Кладка трубы должна выполняться из красного
кирпича. Применение силикатного кирпича запре-
щается.
Фундамент трубы может выполняться из буто-
вой кладки или из бетона. Кладка фундамента
трубы из бута должна быть отделена от золовой
ямы трубы тремя рядами кирпичной кладки. Футе-
ровка ведется на белой или шамотной глине.
Каменная кладка фундаментов здания или стен
подвала при пересечении ее боровом трубы (или
примыкании его) должна заменяться кирпичной на
ширину 380 мм, не считая стенок борова.
Если стенки трубы являются одновременно сте-
нами здания, то они также должны быть отделены
от последних температурными швами со шпунтом.
Кладка трубы должна иметь такую же гидро-
изоляцию от грунтовой воды и влажности, как
и основные стены здания.
Ж. Люфт клозеты
Люфт-клозет представляет собой внутри-
домовую уборную 'с подземным выгребом, снабжен-
ным особым вентиляционным каналом (люфт-ка-
налом).
Люфт-канал обеспечивает правильную вентиля-
цию уборной и устраняет проникновение газов из
уборной и выгреба в жилые помещения.
Люфт-канал располагается возможно ближе
к пищеварной печи здания, обычно в одной трубе
вместе с дымовыми каналами. Топка печи, таким
образом, обеспечивает подогрев люфт-канала и со-
здает необходимую вентиляционную тягу.
Люфт-клозет состоит из приемной воронки
(очка) уборной, фановой трубы, подземного выгре-
ба и люфт-канала.
Размеры, устройство и материалы приемной
воронки, фановой трубы, сиденья, люфт-канала
и выгреба подробно излагаются в специальных
«Указаниях по проектированию люфт-клозетов в
жилых малоэтажных домах» Управления по делам
архитектуры при Совете Министров РСФСР.
Основные требования к конструкции выгреба
заключаются в следующем.
1. Стенки, пол и перекрытие выгребов люфт-
клозетов могут быть каменные, кирпичные, бетон-
ные или железобетонные.
Деревянные выгребы допускаются только по
особому разрешению Госсаннадзора.
2. Стенки и пол выгреба должны быть водоне-
проницаемыми, с покрытием изнутри гидроизоли-
рующей штукатуркой из цементного раствора 1:2
с железнением. Снаружи стенки изолируются 300-
миллиметровым слоем мятой глины, плотно утрам-
бованной.
3. Люк для очистки выгреба делается из двух
деревянных крышек, плотно закрывающихся.
4. Люфт-канал должен иметь сечение по рас-
чету с дефлектором на верхнем конце. Стенки ка-
нала должны быть кирпичные или каменные.
5. Фундамент стены здания не должен нагру-
жать перекрытие выгреба.
6. На каждую уборную должен устраиваться
обособленный люфт-канал и отсек выгреба. При
многоквартирных домах разрешается располагать
их рядом.
На листе 18, фиг. 3, 4 показана примерная
конструкция люфт-клозета для одноэтажного одно-
квартирного дома. .
На этом же листе, фиг. 1, 2 дано устройство
люфт-клозета для двухэтажного четырехквартир-
ного дома с обособленными отсеками выгреба
и люфт-каналами.
12
II. СТЕНЫ
1. ОБЩАЯ ЧАСТЬ
Разделом охвачены:
Каменные стены
А. Кирпичные сплошные на тяжелом и легком
растворах.
Б. Кирпичные засыпные.
В. Из легкобетонных камней: а) сплошные;
б) типа «Крестьянин»; в) типа ТП (трехпустотные).
Г. Из легкобетонных трехпустотных камней ти-
па ТП с прокладными рядами и облицовкой из
кирпича.
Д. Из эффективного многодырчатого кирпича.
Е. Из пустотелых керамических блоков.
Ж- Из эффективного кирпича с утеплением
изнутри.
И.- Из кирпича с воздушным прослойком.
К. Из кирпича с оштукатУркой на относе.
Деревянные стены
а) Бревенчатые.
б) Брусчатые.
в) Каркасные с плитными и другими утепли-
телями.
Расчет конструкций стен на прочность и устой-
чивость должен производиться по действующим
нормам и техническим условиям на проектирование
каменных, деревянных и других конструкций.
Расчет стен на теплопередачу и теплоустойчи-
вость производится по действующим теплотехниче-
ским нормам.
Для предварительных расчетов можно пользо-
ваться табл. 2.
Таблица 2
Типы стен
Примечание
ДЗ
И
S
3
о
1 Сплошная кладка из обык- новенного глиняного или си- ликатного кирпича на тяже- лом растворе а). . . , , . . . б) В) Г) д) 250 380 510 640 770 0,55 0,74 0,92 1,11, 1,30 Кладка X = 0,7 Т = 1800
2 Сплошная кладка из обык- новенного глиняного или си- ликатного кирпича на легком растворе а) б) в) г) 380 510 640 770 0,77 0,97 1,17 1,37 Кладка Х = 0,65 Т =1700
№№ п/п. 1 Типы стен Толщина (в мм) Общее термическое сопротивление /?общ, (без штукатурки) Примечание
3 Кирпичная кладка с раствор- Кладка
ными армированными диаф- >< = 0,65
рагмами (засыпка шлаком с объемным весом f = 1000) I = 1700
а) 400 1,12
б) 510 1,53
в) 550 1,66 Бетон
4 Из легкобетонных сплош- ных камней на легком раство- ре в) б) 290 0,71 >< = 0,55 I = 1400
390 0,90
В) 490 1,03 Бетом
5 Из легкобетонных камней типа „Крестьянвн" на легком растворе а) б) 200 0,67 >< = 0,6 I = 1500
310 0,89
в) 420 1,14 Бетона
6 Из легкобетонных трехпус- тотных камней типа ТП на тя- желом растворе (засыпка пус- тот шлаком с объемным весом X = 0,55 7 = 1400
I = 1000)
а) • . 290 0,83
б) 390 1,15
в) • • 490 1,29
7 Из легкобетонных трехпус- тотных камней типа ТП с Бетона X—0,55
прокладными рядами и кир- I = 1400
пичной облицовкой на легком растворе 520 1,15 Кирпича Х = 0,65
X = 1-700
8 Из многодырчатого кирпича Кладка
на легком растворе Х = 0,55 Т = 1360
а) 250 0,88 Для расчета
б) 380 1,14 принят кир-
в) 510 1,39 пич с 60 от- верстиями
9 Из пустотных керамических блоков на тяжелом растворе а) 290 0,84 Керамика X = 0,7 Т = 1800
б) 390 1,09
в) 490 1,30
10 Из кирпича с воздушным Кладка
прослойком 5 см на легком X = 0,65
растворе 420 0,91 I - 1700 %
Термическое сопротивление
штукатурки: с внешней стороны = 0,02
с внутренней стороны = 0,03
13
2. КАМЕННЫЕ СТЕНЫ
А. Стены кирпичные сплошные
Кладка стен и столбов производится как на тя-
желом, так и на легком растворах с установлением
проектом нужных марок для материалов.
Лист 2 дает пример применения кирпича в клад-
ке наружных сплошных стен для отапливаемых
зданий.
Подробного описания конструкций этих стен
в альбоме не приводится, т. к. они широко изве-
стны.
Б. Стены кирпично-засыпные с армированными
растворными диафрагмами
Конструкция стен образуется двумя параллель-
ными стенками толщиной каждая в полкирпича
с нормальной перевязкой швов. Промежуток меж-
ду стенками заполняется шлаком или другими ми-
неральными засыпками с объемным весом не бо-
лее 1000 кг/м3.
Через каждые 4—6 рядов по высоте стены рас-
полагаются растворные армированные диафрагмы,
чем достигается взаимная связь стенок и членение
засыпки на невысокие отсеки.
Арматура выполняется в виде скоб из круглой
стали диаметром 5—6 мм, расположенных друг от
друга через 500—700 мм по длине стены. Толщина
диафрагмы должна быть не менее 20—25 мм.
Кладка может вестись как на тяжелом, так и на
легком растворе. Марки материалов для кладки
стен назначаются в соответствии с расчетными
напряжениями.
При марках раствора 15 и 8 скобы должны
покрываться антикоррозийными составами: жир-
ным цементным молоком, гудроном и пр.
Кирпично-засыпные с растворными диафрагма-
ми стены имеют теплотехнические характеристики,
приведенные в табл. 2.
Приборы центрального отопления устанавли-
ваются: в стенах толщиной 380 мм — вне габарита
стен, в стенах толщиной 510 мм — в нишах глуби-
ной 120 мм под подоконниками наружных стен.
Внутренние несущие стены могут иметь та'кую
же конструкцию, как и наружные.
Армировку углов, а также места сопряжения
внутренних стен с наружными следует произво-
дить согласно деталей, помещенных на листе 6.
Оконные простенки менее 640 мм (по наружно-
му обмеру) выкладываются сплошной кладкой.
Балки укладываются на растворную диафрагму.
Под балкой диафрагма утолщается до 30—40 мм
и армируется двумя прутьями диаметром 5—6 мм.
Мауэрлаты делаются сплошными и уклады-
ваются на растворную диафрагму толщиной 30—
40 мм. Система стропил должна быть безраспорной.
В. Стены из легкобетонных камней
Легкобетонные камни для стен применяются
трех типов: а) сплошные, б) типа «Крестьянин»
с диафрагмой и в) типа ТП — трехпустотные.
Цоколь должен выполняться из морозостойких
естественных камней и кирпича или из камней тя-
14
желого бетона. Простенки должны иметь ширину
не менее полутора камней, т. е. 600 мм.
Оконные и дверные проемы выполняются без
четвертей, а промежутки между коробками и клад-
кой тщательно заделываются конопаткой и штука-
туркой во избежание продувания стен.
Столбы допускается выполнять из камней мар-
ки не ниже 35 (при пустотных камнях с тщатель-
ным заполнением пустот тяжелым бетоном).
Минимальное сечение столбов должно быть
1,5 X 1.5 камня.
Концы балок заанкериваются в кладке не реже
чем через 3000 мм; рабочее сечение каждого анке-
ра должно быть не менее 0,6 см2.
Для перекрытия проемов применяются перемыч-
ки всех типов (сборные железобетонные, стальные,
рядовые).
Для радиаторов центрального отопления долж-
ны устраиваться ниши глубиной в 100 мм.
В зданиях с печным отоплением наружные уг-
лы следует утеплять изнутри помощью устройства
прямолинейных откосов.. При центральном отопле-
нии в наружных углах помещений должны разме-
щаться стояки отопительной системы.
В стенах на уровне подоконников в каждом
этаже по всему периметру здания для предупреж-
дения появления трещин вследствие усадочных я
температурных деформаций необходимо уклады-
вать конструктивную арматуру сечением 2—3 см2.
Дымоходы должны выполняться из кирпича,
керамики или из специальных камней, изготовлен-
ных из тяжелого огнеупорного бетона.
Пустоты в наружных стенах с применением
трехпустотных камней засыпают легкой засыпкой
(шлак, пемза).
Г. Стены из легкобетонных камней
с прокладными рядами и кирпичной
' облицовкой
Стены этой системы представляют собой комби-
нированную кладку из легкобетонных камней и
кирпича. Марка камней должна быть не менее 25.
Раствор для кладки применяется тяжелый, а мар-
ка его определяется расчетом.
Кирпичная кладка пятирядная (4 ряда' ложко-
вых и 1 ряд — пояс тычковый), а блочная кладка
полуторарядная. Порядовка кладки для всего зда-
ния должна применяться одинаковая — проклад-
ные ряды по всему зданию на всех участках сте-
ны должны проходить на одном уровне.
Раскладка камней по высоте производится
с расчетом опирания балок перекрытия на кирпич-
ный пояс.
Д. Е. Стены эффективного кирпича и из
керамических блоков
Конструкции стен из эффективного кирпича и
из керамических блоков отличаются конструктив-
ной простотой, так как представляют собой обыч-
ную массивную кладку, теплотехнические качества
которой обеспечиваются наличием пор или замкну-
тых пустот в кладке.
Расчет этих стен на прочность не отличается
от расчета сплошных стен и производится в соот-
ветствии с действующими нормами.
ж Стены из кирпича с оштукатуркой на относе
или с утеплителем изнутри
Расчет стен на прочность производится, как
обычных сплошных стен, в соответствии с дей-
ствующими нормами.
Кирпичная кладка выполняется обычным спосо-
бом. Штукатурка на относе, на расстоянии 25—
50 мм.
Особое внимание следует обращать на устрой-
ство пароизоляционного слоя под штукатурку и на
непродуваемость кирпичной кладки.
Пароизоляционный слой устраивается из пер-
гамина, а непродуваемость кладки обеспечивается
путем расшивки швов, или, наружной облицовки, или
штукатурки.
В климатических поясах с наружной расчетной
температурой ниже — 30° С воздушный прослоек
под штукатуркой должен быть заменен плитным
или другим эффективным теплоизолятором.
И. Кирпичные стены с воздушным прослойком
Кирпичные наружные стенки толщиной 120 мм
выполняются из подобранного налицо или спе-
циального облицовочного кирпича с обязательной
расшивкой швов смешанным раствором.
При расчете стен на прочность вся нагрузка от
перекрытий передается на внутреннюю, толщиной
250 мм несущую часть стены. Влияние наружной
стенки учитывается только при определении коэ-
фициента продольного изгиба, который вы-
числяется по формуле:
ф=_?1±£ь
? 2 ’
где: <pj—коэфициент продольного изгиба стены, рас-
сматриваемой как сплошная, а <р2—коэфициент про-
дольного изгиба внутренней стены. -
При определении предельного расстояния между
поперечными несущими стенами, а также при опре-
делении предельных отношений высоты стен к ее
толщине за толщину стены принимается суммар-
ная толщина кладки стены.
Для обеспечения прочности стены обязательна
связь между наружной и внутренней стенами, кото-
рая осуществляется при помощи стальных скоб пли
петель диаметром 6—8 мм, расположенных по
вертикали через 5—1 рядов на взаимном расстоя-
нии друг от друга в 600—700 мм. Для предохра-
нения арматуры (скоб или петель) от коррозши они
должны быть покрыты цементным молоком, биту-
мом и другими антикоррозийными материалами.
Кладка таких стен может осуществляться на
растворах любых марок в соответствии с требуе-
мой прочностью.
Для обеспечения расчетных теплозащитных
качеств стены необходимо:
а) тщательно вести кладку наружной ветви
стены с обязательной последующей расшивкой
швов или штукатуркой фасада;
б) начинать воздушный прослоек на 300—350 мм
ниже уровня пола первого этажа и заканчивать не
ниже, чем на уровне засыпки чердака;
в) не допускать перевязки кладки наружной и
внутренней ветвей стены, за исключением низа
проемов и карниза;
г) при производстве работ не допускать засоре-
ния воздушного прослойка раствором, осколками
кирпича и т. д.
3. ПЕРЕМЫЧКИ
В массовом каменном малоэтажном строитель-
стве, как правило, следует применять рядовые пере-
мычки, армированные круглой или пачечной сталью
по существующим правилам.
Максимальный пролет для рядовых перемычек
допускается в 2 000 мм.
Для несущих рядовых перемычек должен при-
меняться раствор марки не менее 30.
Рядовые несущие перемычки в кирпичных зда-
ниях для пролетов в свету 1500 — 2000 мм выпол-
няются толщиной 385—539 мм (5—7 рядов кир-
пичной кладки).
Для определения несущей способности рядовых
перемычек следует руководствоваться табл. 3.
Таблица 3
Допускаемая сосредоточенная нагрузка (в т) на рядовые кирпичные перемычки,
выложенные на растворе марки 50
Пролет в свету (в мм) Высота перемычки (в мм) Стены выложены на из- вестковом растворе Стены выложены на сме шанном растворе
толщина стен (в мм) толщина стен (в мм)
380 510 640 380 510 640
1 500 385 (5 рядов) 1,95 2,60 3,30 3,40 3,90 4,80
462 (6 рядов) 2,75 3,70 4,65 4,75 5,50 6,75
539 (7 рядов) 4,60 4,60 5,75 4,90 6,80 8,35
2000 385 (5 рядов) 1,35 1,80 2,20 2,35 3,10 3,80
462 (6 рядов) 1,90 2,50 3,10 3,30 4,35 5,40
539 (7 рядов) 2,35 3,10 3,80 4,10 5,40 6,70
Примечание. При применении раствора марки 30 на перемычку можно допустить на
грузку на 30—35% меньше указанной в таблице.
15
Перемычки клинчатые, прямые, лучковые и полу-
циркульные, как правило, не рекомендуются (вслед-
ствие большой их трудоемкости) и допускаются
только в исключительных случаях, главным обра-
зом по архитектурным требованиям, как элемент
украшения стены.
Марка раствора для клинчатых перемычек до-
пускается е менее 15.
При пролетах более 2000 и до 3500 мм допу-
скаются армокирпичные или армоблочные перемыч-
ки. Глубина заделки арматуры в кладку на опо-
рах должна быть не менее 250 мм; кладка в таких
перемычках выполняется ложковая.
При пролетах до 2500—2700 мм допускается
применять перемычки железобетонные сборные
брусковые или плитные (ГОСТ 948—41).
Допускаются перемычки стальные из балок про-
катного профиля, рельсов с обязательной защитой
их штукатуркой по сетке или обетониванием.
4. НИШИ И БОРОЗДЫ В КЛАДКЕ СТЕН
ЛЕСТНИЧНОЙ КЛЕТКИ
В стенах лестничных клеток предусматриваются,
как правило, ниши, борозды и отверстия для сан-
технических устройств (ящики с пожарными рука-
вами, электро-газо-радиопроводки и пр.).
Местоположение ниш и борозды в стенах, а так-
же их размеры видны из чертежа 27.
Стены лестничных клеток должны использовать-
ся во всех возможных случаях для расположения
в них дымовых и вентиляционных каналов.
В зданиях высотой шесть этажей и более в этих
же стенах следует размещать трубы для мусоро-
проводов.
5. ДЕТАЛИ ДЫМОВЫХ И ВЕНТИЛЯЦИОННЫХ
КАНАЛОВ
Дымовые каналы или трубы располагаются
обычно во внутренних капитальных стенах и
в исключительных случаях в наружных.
При устройстве каналов в наружных стенах не-
обходимо утолщать наружные стены против дымо-
вых каналов с таким расчетом, чтобы внутренняя
поверхность последних отделялась от наружного
воздуха стенкою не менее 500 мм (два кирпича).
В зданиях из легкобетонных камней дымовые и
вентиляционные каналы в стенах следует выпол-
нять из красного кирпича или из специальных огне-
упорных блоков.
При размещении дымовых каналов в стенах сле-
дует иметь в виду, что для обеспечения правиль-
ной тяги направление таковых должно быть по
возможности вертикальное, допуская при необхо-
димости наклонные, составляющие с горизонтом
угол около 60°.
Число дымовых каналов должно соответство-
вать числу печей (очагов), т. е. каждая печь (очаг)
должна иметь свой самостоятельный канал.
Обыкновенно между дымовыми каналами распо-
лагают еще и вытяжные, причем следует соблю-
дать относительно последних те же предосторож-
ности, что и для дымовых.
J6
Примыкание деревянных частей перекрытий
к стенам с дымовыми каналами должно осуще-
ствляться с обязательным соблюдением следующих
правил:
1) устройство кирпичной разделки с расстоя-
нием от дыма: а) при наличии топок периодическо-
го действия 250 мм, б) при наличии топок кругло-
суточного или долговременного действия 380 мм;
2) прокладка между деревом и кирпичной раз-
делкой войлока, смоченного в глине.
6. ОПИРАНИЕ БАЛОК И ПРОГОНОВ
НА СТЕНЫ
Концы деревянных балок и прогонов между-
этажных и чердачных перекрытий, укладываемые
на каменные стены, должны, как правило, заделы-
ваться наглухо. Глухая заделка концов балок в на-
ружные каменные стены должна производиться
в соответствии с «Инструкцией по борьбе с гние-
нием и по повышению огнестойкости деревянных
элементов зданий и сооружений».
Опирание деревянных балок на каменные стены
производится, как правило, по деревянным осмо-
ленным подкладкам толщиной 20—25 мм, уложен-
ным на толевый пакет. Длина опоры балок должна
быть не менее 120 мм. Балки, опирающиеся на внут-
ренние тонкие стены (250—380 мм), должны быть
скреплены стальными планками.
Крепление стен анкерами с балками перекрытий
должно производиться через 2000—3000 мм по
стене. Сечение анкеров должно быть не менее
0,6 см2.
Стальные балки опираются на стены через же-
лезобетонные или стальные подушки, размеры ко-
торых, как и глубина заделки балки, определяются
расчетом.
7. СТОЛБЫ И КОЛОННЫ
А. Кирпичные столбы
Минимальное сечение кирпичных столбов долж-
но быть, как правило, не менее 380X510 мм и
при деревянных перекрытиях допускается лишь
в одном верхнем этаже.
По кирпичным столбам под прогонами уклады-
ваются железобетонные прокладные плиты толщи-
ной 65 мм и площадью, равной площади всего
столба или железобетонной подушки с консолями,
а также стальные балки-швеллеры. Столбы на вы-
соту стального прогона или балки заделываются
бетоном с мелким гравием.
С целью повышения несущей способности кир-
пичных столбов их армируют стальными сетками
из стальной арматуры диаметром 3—8 мм с ячей-
ками 80—100 мм или сетками «зигзаг» через каж-
дые два ряда по вертикали. Кладка столба, арми-
рованная сетками, ведется на цементном растворе.
Б. Железобетонные колонны
Поперечные сечения железобетонных колонн
и необходимое количество арматуры в них опреде-
ляются расчетом. При проектировании Железобетон-
ных колонн следует руководствоваться нормами
Таблица 4
ЖЕЛЕЗОБЕТОННЫЕ КОЛОННЫ С ЖЕСТКОЙ И ГИБКОЙ АРМАТУРОЙ
Таблица доказывает разрушающие нагрузки для железобетонных колонн разного сечения при их армировании жесткими профилями
и гибкой арматурой
Сечение колонны Разрушающая нагрузка воспринимается (в т) Максималь* ная сумма
1 Бетоном ' i Жесткой арма- турой Гибкой арматурой
2 [16 2[18| 2 [20 4 0 12|4 0 1б|8 0 12|4 0 19 12012 4 0 22 8 0 16 4 0 2: 3 0 19 1201С 3 0 22 12019|8 0 25 12022 12025
250 X 250 41 106 — — И 19 22 27 — 37 39 — — — — — — — — 186
300 X 300 S 59 106 124 — 11 19 22 27 33 37 39 47 55 58 — — — — — 241
350 X 350 108 106 124 143 11 19 22 27 33 37 39 47 55 58 73 82 — — — 333
400 X 400 140 106 124 143 — 19 22 27 33 37 39 47 55 58 73 82 95 110 — 393
450 X 450 178 106 124 143 — — — — 33 — 39 47 55 58 73 82 95 110 142 463
500 X 500 220 106 124 143 — — — — 33 — 39 47 55 58 73 82 95 по 142 505
550 X 550 266 106 124 143 — — — — — — 39 47 55 58 73 82 95 110 142 551
600 X 600 316 106 124 143 — — — — — — 39 47 55 58 73 82 95 110 142 601
650 X 650 372 106 124 143 — — — — — — — 47 55 58 73 82 95 110 142 657
Г А^расч, х &зап.
разр- ф
Коэфициенты продольного изгиба ср
Сечение 250 X X 250 300 X хзоо 350.,X Х350 400 X Х400 450 х1б00Х X 450j X 500 550 X X 550 600 х Х600 650 X Х650
1. Бетон марки 7?28 =110 кг/см2. 3500 1,00
2. Металл Ст. 3 пониженная
3. Разрушающая нагрузка, воспри- нимаемая бетоном в колоннах Расчетная высота 4000 0,85 1,00 — — — — — —• —
сечением 25 X25 и 30X30’ 4500 0,80 0,93 1,00 — — — — — —
уменьшена на 25°/о- При отсут- ствии жесткой арматуры в ко- лоннах сечением 30X 30 вместо (в мм) 5000 0,73 0,85 0,97 1,00 — — — — —
59 т брать 79 т. 5500 0,67 0,79 0,82 1,00 — — — — —
6000 0,62 0,73 0,76 0,93 1,00 — — — —
6500 0,57 0,68 0,74 0,86 0,95 1,00 — — —
7000 0,53 0,63 0,73 0.82 0,91 1,00 __ — —
Н-3-46 и техническими условиями на проектирова-
ние железобетонных конструкций.
Кроме того, минимальные поперечные 'сечения
железобетонных колонн должны быть 250X250 мм,
а увеличение граней поперечного сечения должно
быть кратным 50 мм.
Предварительное определение несущей способ-
ности железобетонных колонн с жесткой и гибкой
арматурой и ориентировочное определение потреб-
ных материалов на колонну в зависимости от раз-
мера разрушающей нагрузки и коэфициента запаса
может быть произведено по табл. 4.
В. Стальные колонны
Поперечные сечения стальных колонн опреде-
ляются расчетом.
Предварительный подбор сечения стальных
сварных колонн и подсчет потребных материалов
на колонну в зависимости от величины расчетной
нагрузки — см. соответствующие таблицы на ли-
сте 32. Там же указаны детали стальных колонн и
способы защиты от действия огня и коррозии.
8. УСТАНОВКА ОКОННЫХ И ДВЕРНЫХ
КОРОБОК В СТЕНАХ
Оконные и дверные проемы в наружных и во
внутренних каменных стенах обрамляются четвер-
тями.
В деревянных бревенчатых и брусковых стенах
вертикальные поверхности проемов выполняются
с гребнем.
Заполнение проемов в каменных стенах произ-
водится коробками либо раздельными, либо общи-
ми; в деревянных зданиях коробки применяются
только общие. Во всех типах стен заполнение
проемов рекомендуется производить блоками, т. е.
общая коробка с навешенными переплетами или
дверями.
Защита коробок от внутристеновой влаги произ-
водится обивкой их толем, а зазоров, получаю-
щихся между притолоками стен и коробками, от
продувания — проконопаткой паклей.
Подоконное пространство в зданиях с централь-
ными системами отопления используется под ниши
для установки в них радиаторов.
Высота верха подоконника над уровнем чистого
пола должна быть не менее 800 мм.
Подоконные доски устанавливаются деревянные
на войлоке, смоченном в алебастре, а каменные
(железобетонные, мраморные и пр.)— на известко-
вом или смешанном растворе.
Сливы оконных проемов с наружной стороны
должны покрываться оцинкованной сталью.
9. АРХИТЕКТУРНАЯ ОБРАБОТКА СТЕН
При применении для отделки фасадов лицевого
или отборного кирпича кладка такового осуще-
ствляется одновременно с кладкой стен. Швы клад-
ки расшиваются. Целесообразно применение при
этом отдельных архитектурных деталей из декора-
тивного бетона.
Облицовка стен облицовочным кирпичом произ-
водится с обязательной расшивкой швов раствором.
Крепление облицовочного кирпича к стенам осуще-
.ствляется путем заделки металлических пиронов
через каждые четыре ряда по высоте и через
1000 — 1500 мм по длине. Облицовка должна быть
основана на обрезе фундамента или на железобе-
тонной или стальной рандбалке по консолям, прочно
заделанным в стену. Облицовка стен плитами из
естественного камня производится, как правило,
при помощи стальных анкеров, закладываемых од-
ним концом в вертикальное отверстие, высверлен-
ное в плите, а другим концом — в горизонтальные
отверстия, пробитые и высверленные в стенах. Рас-
стояние в 40—60 мм между стеной и плитами обли-
цовки заполняется цементным раствором. Количе-
ство стальных пиронов для крепления определяется
расчетом и зависит от веса плит облицовки.
Облицовка стен искусственными плитами осу-
ществляется двумя способами: а) последующая об-
лицовка готовых поверхностей и б) облицовка стен
одновременно с кладкой. Способы крепления плит
показаны на чертежах.
Облицовка стен одновременно с кладкой тре-
бует учета осадки стен за счет швов. Компенсато-
ром в этом случае служат стеклянные полоски
в местах сопряжений трех плит, которые сохраняют
ровность шва между плитками. Крепление плит
обеспечивается, кроме того, заделкой в швы кладки
печной проволоки, которая связывает плиты между
собой.
10. КАРНИЗЫ
Форма и размеры карнизов определяются назна-
чением здания, архитектурными требованиями и ма-
териалом как стен здания, так и самого карниза.
По конструктивным и экономическим соображе-
ниям вынос карниза рекомендуется назначать: дл?
венчающего — не более 750 мм, для промежуточ-
ного — не более 500 мм, пояски и сандрики — не
более 250 мм.
Карнизы деревянные открытые и подшивные
допускаются к устройству на зданиях деревянных
и малоэтажных каменных с выносом 400—700 мм.
Оштукатурку деревянных карнизов на каменных
зданиях рекомендуется производить по штукатур-
ной сетке.
Карнизы кирпичные неармированные допус-
каются с выносом до половины толщины стены,
причем напуск каждого ряда кладки должен быть
не более четверти кирпича. Кладку кирпичных кар-
низов рекомендуется вести на растворе марки не
ниже 30. На известковом растворе кирпичные кар-
низы допускаются с выносом до 250 мм.
. Кирпичные карнизы с горизонтальными рядами
кладки, выступающими более чем на четверть длины
кирпича, должны устраиваться либо по выпущен-
ным из стены таврикам и обручной стали, либо
по железобетонным сборным плитам толщиной
70—100 мм, согласно расчету. Вынос у таких кар-
низов может быть до 700 мм.
Карнизы сборные из железобетонных плит или
тянутые по сетке с основой из арматурной стали
допускаются с выносом до 850 мм.
Карнизы из железобетонных офактуренных плит,
подвешенных к стальным консолям, допускаются
с выносами до 1500 мм.
18
в пустотных карнизах обязательно устройство
отверстий для выпуска влаги, могущей накопиться
в пустотах карниза.
При скоростном строительстве предпочтение
должно отдаваться карнизам индустриального изго-
товления.
Устойчивость стены, несущей карниз большого
выноса, обеспечивается путем заанкерования к бо-
лее устойчивой части стены или к прогонам пере-
крытия.
Защита анкеров от огня производится бетоном
или цементным слоем толщиной 25 мм при анкерах
из гибкой арматуры и слоем 50 мм при анкерах из
жесткой арматуры. В кирпичных стенах анкеры
защищаются слоем кладки толщиной не менее
120 мм (полкирпича).
Карнизы зданий высотой до 10 м (три этажа)
не рассчитываются на подвеску к ним приспособ-
лений, применяемых при эксплоатации зданий
(люльки, леса и т. п.).
Карнизы и пояски должны быть обязательно
покрыты кровельными материалами с устройством
капельников. При металлической кровле предпоч-
тение следует отдавать оцинкованной стали. Све-
сы кровельного покрытия должны быть не менее:
у венчающих карнизов — 70 мм, у поясков и санд-
риков — 40 мм.
И. ЗОНТЫ
Зонты или навесы делаются из дерева или ме-
талла на один или два ската и либо крепятся к сте-
не прочными закрепами или болтами, либо поддер-
живаются кронштейнами или стойками.
На листе 51 даны примеры конструирования
и крепления зонтов к каменным стенам.
12. ДЕРЕВЯННЫЕ СТЕНЫ
В данном разделе рассматриваются здания
только трех видов: а) бревенчатые, б) брусковые и
в) каркасные.
Деревянные стены применяются для зданий вы-
сотой не более двух этажей.
Защита деревянных частей здания от загнива-
ния должна производиться антисептированием
в соответствии с требованиями «Инструкции по
борьбе с гниением и повышением огнестойкости де-
ревянных элементов зданий и сооружений» (1948 г.).
Толщина наружных бревенчатых и брусковых
стен, а также конструкция каркасных стен опреде-
ляются теплотехническим расчетом.
Влажность древесины, применяемой на конструк-
ции зданий, должна быть в пределах 18—23 %, в за-
висимости от роли и назначения конструкции.
а, б) Стены из бревен или брусьев
При рубке бревенчатых стен величина паза при-
нимается 0,65 диаметра бревна, а толщина слоя
конопатки равной 10 мм. Сопряжение венцов осу-
ществляется при помощи шипов, расставляемых на
взаимном расстоянии 1000—1500 мм, в простенках
число шипов должно быть не менее двух.
Внешние углы и места сопряжений наружных
стен с внутренними рекомендуется обшивать дос-
ками толщиной 25 мм по антисептированному
войлоку.
В наружных стенах, связанных с поперечными
на расстоянии более 6500—8000 мм (в зависи-
мости от толщины бревен и брусьев), в целях пре-
дупреждения выпучивания стен необходимо устрой-
ство сжимов, конструкция которых должна обеспе-
чивать свободную осадку венцов стены и преду-
преждать образование инея на внутренней поверх-
ности стальных креплений сжимов.
Цоколи должны быть с отливными досками,
врезываемыми в венцы для защиты стен от влаги.
С внутренней стороны наружных стен при полах
на лагах укладывается тепловой брус.
При полах первого этажа на балках подполье
нуждается в проветривании, для чего устраиваются
продухи в противоположных сторонах цоколя.
При устройстве проемов в бревенчатых и брус-
чатых зданиях венцы и брусья обрабатываются
гребнями; между вершником колоды и верхним
венцом проема оставляется зазор (равный ~ 5%
высоты проема) для осадки стен, заполняемый
паклей.
Рубка бревенчатых стен в обло или с остатком
не допускается.
Площадочные балки лестничных клеток вру-
баются в венцы.
Стропильные ноги соединяются с наружными
стенами или балками перекрытия скобами в целях
предупреждения срыва крыши ветром.
Расстояние низа стропильной ноги у наружной
стены от верха утеплителя или балок чердака дол-
жно быть не менее: при печном отоплении—200 мм
и при центральном — 400 мм.
Наружные карнизы в зданиях могут быть либо
открытыми с соответствующими профилями, либо
подшивными.
Обшивка наружных бревенчатых и брусковых
стен, вызываемая архитектурными требованиями,
производится с учетом осадки стен', причем сплош-
ная обшивка упомянутых стен не допускается.
Оштукатурка бревенчатых и брусковых стен
допускается только после осадки здания,' т. е. не
ранее 1—2 лет после окончания всех строительных
работ.
Деревянные стены отделяются от примыкания
печей холодной четвертью.
Укладка половых балок первого этажа произво-
дится либо на обрез цоколя, либо врубкой «сково-
роднем» с выпуском торцов наружу не ниже пер-
вого, окладного венца. Диаметр бревен первого
окладного венца в наружных стенах следует
принимать на 20 мм больше диаметра остальных
бревен. Толщина бревен внутренних стен, как пра-
вило, применяется тоньше бревен наружных стен.
Толщина внутренних капитальных (несущих)
брусковых стен принимается равной 100 мм.
в) Каркасные здания
Конструкции каркаса принимаются рамной
системы, а по способу опирания перекрытий —
платформенного типа, как тип наиболее инду-
стриальный.
Рамы каркаса для наружных и внутренних стен
и несущих перегородок делаются из стоек се-
19
чением 50 X Ю0 мм при шаге между центрами
стоек в 400—600 мм в зависимости от этажности
и толщины обшивки.
Наружная обшивка каркасных стен состоит
из горизонтальной черной обшивки из теса, строи-
тельной бумаги от продувания и защитного слоя
в виде чистой обшивки из сайдинга, этернита,
шинглса, штукатурки и пр.
Внутренняя обшивка каркасных стен состоит из
диагональной черной обшивки, пароизоляционного
слоя из пергамина и чистого отделочного слоя, на-
пример листов гипсовой штукатурки, листов орга-
лита, фанеры и пр.
Конструкции перегородок в каркасных зданиях
могут быть выполнены также каркасно-обшивного
типа со стойками из брусков 50 X 75 мм.
Соединение обвязок со стойками каркаса осу-
ществляется при помощи гвоздей.
В оконных и дверных проемах рядом с основ-
ными стойками ставятся дополнительные стойки
для опирания на них перемычек.
Глубина опирания балок перекрытия на верхнюю
обвязку рамы внутренних и наружных стен должна
быть не менее 70 мм с учетом допусков.
Для обеспечения большей жесткости между-
этажного перекрытия и здания в целом чистые полы
рекомендуется делать двухслойными, нижний диа-
гональный разреженный настил, обеспечивающий
вентиляцию перекрытия, и второй настил—по свету,
вдоль или поперек балок.
Коробки переплетов устраиваются с четвертями
для открывания окон в разные стороны. При уста-
новке в каркас коробки крепятся гвоздями к стой-
кам, а зазоры в 10—15 мм между коробками
и стойкой тщательно проконопачиваются.
Материалы, применяемые в строительстве кар-
касных зданий, должны отвечать требованиям
соответствующих ГОСТ, норм и технических усло-
вий на проектирование деревянных конструкций.
13. УТЕПЛИТЕЛИ
В качестве теплоизоляционных материалов для
каркасных стен применяются плитные (камышит,
соломит, фибролит, оргалит и пр.), рулонные (шеве-
лин, маты из минеральной ваты), а также засыпные
неорганического происхождения (шлаковая вата).
Толщина и количество слоев утеплителя опреде-
ляются теплотехническим расчетом.
В теплотехническом отношении конструкции
каркасных стен при печном отоплении должны
удовлетворять требованиям: коэфициент теплопере-
дачи А для наружных стен должен быть не выше
величин, указанных в ОСТ 90008—39, с примене-
нием понижающего коэфициента 0,65.
Ш. ПЕРЕКРЫТИЯ
1. ОБЩАЯ ЧАСТЬ
В данном разделе рассматриваются следующие
типы перекрытий:
А. По деревянным балкам.
Б. Монолитные железобетонные.
В. Железокаменные с бетонными блоками.
Г. По стальным балкам из сборных железобе-
тонных плит.
Д. Из сборных железобетонных пустотелых
настилов.
Е. Сборные с пустотелыми легкобетонными бло-
ками.
Ж- Настил из шлакобетонных камней типа ТП,
И. К. Армокирпичные плоские и сводчатые по
стальным балкам.
Л. Армокаменные из керамики.
М. В санитарных узлах и других мокрых поме-
щениях.
Все перекрытия должны удовлетворять требова-
ниям: архитектурным, статическим, теплотехниче-
ским, противопожарным, акустическим, производ-
ственным, экономическим и эксплоатационным.
Для удовлетворения статическим требованиям
перекрытия должны отвечать соответствующим
нормам строительного проектирования.
Прогиб балок должен быть не более: для меж-
дуэтажных перекрытий—1/250, а для чердачных—
1/200 расчетного пролета балок.
20
Теплотехнические требования, предъявляемые
к перекрытиям, должны удовлетворять действую-
щим нормам определения теплопотерь через ограж-
дения зданий.
Толщина теплоизоляционного слоя чердачного
перекрытия также может быть определена по фор-
муле
8 — /?уТ X
где 8 — толщина слоя утеплителя в м,
RyT — реличина термического сопротивления
утеплителя,
к — коэфициент теплопроводности материала
утеплителя.
Пример. Толщина слоя шлака с объемным
весом у = 1000 кг/м3, X = 0,25 типа перекрытия
на листе 1, деталь 2 для района с расчетной на-
ружной температурой — 20е С будет:
8 = 0,4 X 0,25 = 100 м, т. е. 100 мм.
Противопожарные требования к перекрытиям
должны быть увязаны с «Временными противопо-
жарными правилами устройства жилых домов
квартирного типа» (таблицы 5 и 6).
Степень необходимой звукоизоляции зависит от
назначения разделяемых перекрытием помещений.
Таблица 5
Жильте дома высотой 1—2 этажа
1 — Категории общей огнёстой-
Наименование кости жилого дома в целом
п/п, перекрытий Полуог- не стой- Полусго- Сгорае-
кий раемый мый
1 Перекрытия междуэтаж- Полусго- Сгорае- Сгорае-
иые, чердачные и под мансардой раемые мые мые
2 Перекрытия иад нежи- лыми помещениями в подвальном, полупод- вальном, первом эта- жах Полусго- раемые Полусго- раемые
8 Перекрытия над лест- ничными клетками V Сгорае- мые
Примечание к табл. 5. Перекрытия над поме-
щениями центральных котельных, мастерских, складов
(кроме хозяйственных сараев для жильцов), а также
над общими прачечными и душевыми должны быть во
всех случаях полуогнестойкими или огнестойкими.
Таблица 6
Жилые дома высотой в 3 этажа и более
Наименование перекрытий Категории общей огне" стойкости жилого дома в целом
д Высотой 3-5 этажей Высотой 6-10 этажей
№№ Полуогне- стойкий Огнестой- кий
1 Перекрытия междуэтажные Полусгорае- мые Полуогне- стойкие
2 Перекрытия чердачные и под мансардой 3-4 этажи полусгорае- мые Огнестой- кие
5 этаж по- луогнестой- кие
3 Перекрытия над подвальными н полуподвальными этажами Полуогне- стойкие V
4 Перекрытия над нежилыми помещениями. V V
5 Перекрытия над лестничными клетками и над крытыми проездами в доме Огнестой- кие Огнестой- кие
Примечания к табл. 6. 1. Междуэтажные пе-
рекрытия должны быть огнестойкими: в зданиях в 6 и 7
этажей над 4-м этажом, в зданиях в 8 и 9 этажей над 4
и 6-м этажами, в зданиях в 10 этажей—над 4, 6 и 8-м
этажами.
При устройстве заполнения всех перекрытий из сбор-
ных железобетон"!,ых ребристых плит перекрытия над ука-
занными этажами могут быть допущены из таких же плит
с дополнительной укладкой между ребрами слоя шлако-
бетона для доведения общей толщины плиты и слоя
шлакобетона до 65 мм.
В зданиях высотой 11 этажей и более все перекры-
тия должны быть огнестойкими.
2. В жилых зданиях высотой 3—5 этажей допускают-
ся полуогнестойкие перекрытия над отапливаемыми нежи-
лыми помещениями по обслуживанию жильцов дома, рас-
положенными в полуподвальном нли надземном этаже:
конторой домоуправления, красным уголком и тому подоб-
ными общественно-административными помещениями.
Примечание к таблицам 5 и 6. В местах
примыкания межквартирных перегородок междуэтажные
и чердачные перекрытия, если они пустотной конструкции,
должны иметь диафрагмы, разрезающие эти пустоты в
перекрытиях во избежание возможности распространения
огня из квартиры в квартиру через подполье.
В жилых домах, гостиницах, школах, больни-
цах достаточно иметь звукоизоляцию порядка
40—50 дб. Все швы между отдельными элемен-
тами перекрытия, а также места примыкания его
к стенам должны быть уплотнены тщательной
пригонкой этих элементов друг к другу (соедине-
нием в четверть, шпунтом и др.), промазкой или
прокладкой плотных, упругих материалов. При
пропуске сквозь толщу перекрытия труб, каналов
и т. п. эти трубы и каналы, а также закладные
коробки должны быть изолированы от несущей кон-
струкции перекрытия прокладками или муфтами
из упругого материала.
Для удовлетворения требованиям производства
работ рекомендуется широкое применение элемен-
тов и конструкций перекрытий, изготовляемых
индустриальным способом и обеспечивающих ско-
ростные методы строительства с заменой мокрых
процессов сухими.
Экономические требования обеспечиваются, как
правило, выбором простой рациональной схемы
перекрытия, применением максимального числа
стандартных элементов* м аксиом альнщм Использо-
ванием местных материалов, легковесностью пере-
крытия и пр.
Экономические и эксплоатацнонные требования
побуждают выбирать типы перекрытий, которые
были бы равнокапитальны с остальными основными
конструкциями здания.
2. КОНСТРУКЦИИ ПЕРЕКРЫТИЙ
А. Перекрытия по деревянным балкам
Перекрытия по деревянным балкам приме-
няются, как правило, в зданиях деревянных, а в ка-
менных — над помещениями, не требующими по
характеру своей эксплоатации и пожарным прави-
лам устройства полуогнестойкого или огнестойкого
решения.
Пролет балок в свету должен быть не более
5000—6000 мм, а сечения балок и взаимное распо-
ложение между ними в соответствии с действую-
щими ОСТ и ГОСТ: на заготовки черновые хвой-
ных пород, на балки деревянные с черепными
брусками, а также на щитовой накат и пр.
Сечение лаг определяется, как правило, расче-
том и обычно принимается равным 140/2—180/2
при шаге 700—1000 мм.
В целях защиты Древесины от загнивания бал-
ки, настил и лаги антисептируются в необходимых
местах в соответствии с «Инструкцией по борьбе
с гниением и по повышению огнестойкости дере-
вянных элементов зданий и сооружений».
21
Паро- и гидроизоляция в перекрытиях обеспечи-
ваются: при деревянном накате слоем импрегниро-
ванной глины толщиной 20 мм либо двумя слоями
пергамина на клебемассе; при гипсореечных, гипсо-
литовых и гипсобетонных накатах покрытием верх-
ней поверхности плит горячим битумом.
Примерный состав смазки из импрегнированной
глины по объему определяется: глины 5, песка 2,
опилок или соломенной резки 6, смолы 1 и воды
2 части.
Звуко- и термоизоляция междуэтажных пере-
крытий осуществляются применением, как правило,
засыпки из местных материалов в виде сухого
песка или прокаленной земли слоем 50 мм, или
шлака слоем 80 мм и др. и в чердачных и цо-
кольных перекрытиях из тех же материалов, но
толщиной по. расчету (см. лист 5).
Перекрытие с накатом из пластин в подрезку
требует большого расхода полноценного материала
и рабочей силы.
Перекрытие с щитовым накатом — частично
сборное, изготовляется из отходов древесины, де-
тали перекрытия приведены на листе 1.
Перекрытия с накатами из гипсореечных вибро-
щитов системы инж. Курек и др. являются сбор-
ными и требуют затирки швов между щитами по-
сле их укладки. При тяжелом утеплителе необхо-
димо устройство дополнительного дощатого на-
ката.
Для чердачных перекрытий этого типа тре-
буется укладка ходовых досок.
Перекрытия с легкобетонным накатом относятся
к числу сборных и в зависимости от формы нака-
та и расположения его между балками могут тре-
бовать для потолков либо одной затирки, либо
частично оштукатурки и затирки.
Б. Монолитное железобетонное
перекрытие
В гражданском и жилищном строительстве мо-
нолитное железобетонное перекрытие применяется,
как правило, ребристое с плитами, расположенны-
ми сверху или снизу балок, в зависимости от ар-
хитектурно-конструктивных требований, и должно
быть оправдано пожарными, производственными и
экономическими соображениями.
Минимальная толщина плиты допускается для
перекрытий: чердачные 60 мм, междуэтажных
70 мм и под проездами 100 мм.
Получение плоского потолка при ребрах,
направленных вниз, осуществляется либо подвес-
кой стальной штукатурной сетки с покрытием ее
штукатуркой слоем 30 мм, либо укладкой между
ребрами ящиков или пустотелых камней с после-
дующей оштукатуркой или затиркой поверхности
ящиков или камней. В последнем случае перекры-
тие получается часторебристое.
При расположении ребер вверх в чердачных по-
мещениях должны быть приняты меры защиты ре-
бер от промерзания путем устройства вокруг них
дощатых коробов и дополнительной засыпки. Для
увеличения звукоизоляционных качеств между-
22
этажных перекрытий необходимо устройство звуко-
изоляционных прослоек в виде специальных плит
или засыпок мелким шлаком, песком, асбеститом
и др.
В. Перекрытие железобетонное часторебристое
с леджобетонными вкладышами
Железобетонное перекрытие с легкобетонными
вкладышами — конструкция сборно-монолитная с
применением бетонных изделий заводского изго-
товления. В этом перекрытии вкладыши вклю-
чаются в работу сжатой зоны конструкции.
Вкладыши из легких бетонов могут быть ма-
рок 50, 70, что обеспечивает перекрытию доста-
точную прочность в обычных условиях при залив-
ке перекрытия бетоном марки НО.
Толщина конструкции перекрытия определяется
условиями жесткости по действующим нормам
проектирования.
Отверстия в перекрытии образуются при бето-
нировании; если ширина отверстия больше ширины
одного блока, то делаются ригельки в виде желе-
зобетонных балочек, бетонируемых одновременно
с заливкой перекрытия. В этом случае могут быть
применены блоки с концевыми диафрагмами, замы-
кающими пустоты.
Г. Перекрытия из сборных железобетонных
длит по стальным балкам
Перекрытия применяются в случаях, когда де-
ревянные балки не могут быть допущены либо по
конструктивным соображениям, либо по пожарным
правилам и вследствие этого необходимо иметь
полуогнестойкое или огнестойкое перекрытие.
Расстояние между балками принимается обыч-
но в соответствии с длиной плит. Плиты плоские
или ребристые укладываются как по верхним, так
и по нижним полкам двутавровых стальных ба-
лок, в зависимости от архитектурно-конструктив-
ных и пожарных требований.
Марка бетона для плит принимается не менее
140.
Зазоры между плитами заполняются раствором.
Защита балок от огня производится либо огне-
стойкими штукатурками по стальной сетке общей
толщиной — цементной в 30 мм, а гипсовой и изве-
стковой в 50 мм, либо укладкой кирпича вдоль
стенки балки.
В чердачных перекрытиях обязательна защита
балок от промерзания. Балки, кроме утеплителя —
засыпки, целесообразно дополнительно покрывать
паклей, завернутой в толь, либо войлоком на гуд-
роне.
В междуэтажных перекрытиях с полами по ла-
гам между последними и балками укладываются
пакеты из двух слоев толя для увеличения звуко-
изоляции перекрытия, для чего необходимо также
введение в толщу перекрытий засыпки.
Пароизоляция в перекрытиях осуществляется
промазкой верхней поверхности плит горячим биту-
мом.
Д Перекрытия нз железобетонных настилов
Сборные перекрытия из железобетонных насти-
лов с продольными или поперечными пустотами яв-
ляются конструкцией индустриальной, огнестойкой.
В балочных настилах рационально применение
легких бетонов высоких марок на заполнителях
типа керамзита, вспененного шлака и т. п. и арма-
туры из сталей высоких марок при предварительном
напряжении.
Толщина конструкции перекрытия определяется
соображениями достаточной жесткости и при приме-
нении предварительного напряжения дает возмож-
ность перекрывать пролеты до 7000 мм.
Расчет перекрытий производится соответственно
материалу и конструкции элементов. Благодаря за-
ливке, создающей монолитность перекрытия, сосре-
доточенные грузы рассматриваются воспринимаемы-
ми несколькими балками, вовлекаемыми в совмест-
ную работу.
Отверстия не шире одного-двух элементов на-
стила образуются укороченными элементами с под-
веской их стальными хомутами, а более широкие
проемы оконтуриваются железобетонными балками,
бетонируемыми одновременно с замоноличиванием
перекрытия.
Е. Сборное перекрытие с пустотелыми
легкобетонными блоками-вкладышами
Укладка блоков по сборным железобетонным
балкам делает перекрытие капитальным и огне-
стойким.
В перекрытиях этого типа рассчитываются толь-
ко балки; блоки назначаются без расчета тех разме-
ров, которые установлены опытным путем.
При изменении нагрузок и расстояний между
балками размеры блоков должны быть проверены
экспериментально. Конструкция балок определяется
возможностями изготовления.
Балки могут иметь армирование как обычное,
так и напряженное.
На листе 13 приведен примерный сортамент
струнобетонных балок с указанием несущей способ-
ности и размеров.
При изготовлении из бетона марки 50 и выше
прочность блока вполне обеспечивает транспорта-
бельность и достаточную надежность перекрытия
в эксплоатации.
Ж. Перекрытия с настилом ,из легкобетонных
трехпустотных камней типа ТП
Настил монтируется из легкобетонных (шлако-
бетонных) полублоков, повернутых выемками кверху
и книзу.
Нижняя выемка армируется рабочей арматурой
по расчету, верхняя—монтажной арматурой диа-
метром 5—6 мм.
Выемки и швы между балками заполняются бе-
тоном марки 140 на мелком гравии.
Сечение настилов 190 X 190 мм.
В монтажных целях и для усиления настила на
скалывающие усилия концы настилов на длину двух
камней заполняются бетоном. Толщина швов между
настилами принимается в 20 мм.
Опирание настилов должно быть не менее
120 мм.
Заанкеривание настилов на опоре производится
выпуском монтажной арматуры на 150 мм за торцы
настила и с заделкой выпусков в швы кладки.
Рассчитываются настилы как однопролетные же-
лезобетонные балки прямоугольного сечения с оди-
ночной арматурой. Коэфициент запаса может быть
принят 2.
Для предварительных подсчетов можно пользо-
ваться таблицей, приведенной на листе 17.
Предельный пролет для жилых зданий следует
считать 5000 мм.
3. Плоские армокирпичные перекрытия
по стальным балкам
Перекрытия этого типа устраиваются из красного
кирпича марки не ниже 100 на растворе
марки не ниже 80 и армируются по аналогии с же-
лезобетонными перекрытиями круглой или полосовой
сталью. Монтаж их производится на сплошной опа-
лубке. Раствор следует применять пластичный, что-
бы обеспечить полное замоноличивание швов. В ре-
зультате образуется монолитное железокирпичное
перекрытие, в котором кирпич работает в сжатой
зоне конструкции, аналогично бетону в железобе-
тонных конструкциях. Эти конструкции могут при-
меняться как в междуэтажных, так и чердачных
перекрытиях.
Для предварительных подсчетов можно пользо-
ваться приводимыми табл. 7 и .8 при' толщине пере-
крытий в четверть и в полкирпича.
Таблица 7
Площадь рабочей ар- матуры на 1 м ширины (в см2) Наибольший допускаемый пролет при расчетных на- грузках P-f-g’ и рабочей высоте h° =70 мм (в м) Примечания
100 + g 150-bg 200+ g 250+g 300+ g 350+ g 400+g
3,40 1,90 1,60 1,50 1,50 — — — P= 150 — 400 кг/м2
4,30 2,20 1,80 1,70 1,60 1,60 1,50 —
5,30 2,40 2,00 1,90 1,80 1,70 1,70 1,60 g = 300 кг/м3
6,80 2,80 2.30 2,10 2,00 1,90 1,90 1,80
23
Таблица 8
Площадь рабочей ар- матуры на 1 м ширины (в сма) Наибольший допускаемый пролет при расчетных нагрузках F-|-g и рабочей высоте ho = НО мм (в м) Примечания
100 + g 150 + g 200 + g 250 + g 300 + £ 350 400+g-
3,00 2,30 1,90 1.80 1,70 1,60 1,50 1,50 P= 150 — 400 кг/м2
4,05 2,70 2,20 2,10 2,00 1,90 1,80 1,80
5,60 3,10 2,60 2,40 2,30 2,20 2,10 2,10 g — 300 кг/м3
7,50 3,60 3,00 2,80 2,70 2,60 2,50 2,40
10,80 4,30 3,60 3,40 3,20 3,10 3,00 2,90
Примечание к табл. 7 и 8.
В таблицах приняты: 1) предельный процент армирования, равный 0,97%, что соответ-
ствует а = 0,5; 2.) 8т =2 500 кг/см3; 3) марка кирпича 7? = 100 кг/см2; 4) марка раствора 80;
5). временное сопротивление кладки сжатию R = 39,0 кг/см3; 6) временное сопротивление
кладки растяжению R = 3,6 кг/см3; 7) коэфициент запаса для кладки К = 3.
И. Сводчатые перекрытия из кирпича
и легкого бетона по стальным балкам
Сводики выполняются со стрелой’подъема, равной
*/в—‘/io пролета.
В кладках сводов марки материалов прини-
маются:
1) для кирпича не менее 75 и раствора не ни-
же 30;
2) для легкобетона не менее 25.
Предельные пролеты для сводов принимаются:
1) при кирпичной кладке:
толщиной 65 мм................ 1090 мм
„ 120 ................. 2000 „
2) при легкобетонной кладке:
толщиной 80 мм................ 2000 мм
„ 100 „................ 2500 ,,
Легкий бетон приготовляется на любых легких
заполнителях: шлаке, пемзе, туфе и др.
В местах одностороннего опирания пят своди-
ков две крайние балки перекрытия должны быть
связаны стальными тяжами, а при опирании пят
сводиков на стены последние должны быть уси-
лены.
К. Перекрытие; из керамических блоков
Перекрытие состоит из пустотелых керамиче-
ских блоков, промежутки между которыми запол-
няются бетоном с закладкой арматуры.
Сжатая зона изгибаемого сечения перекрытия
образуется совместной работой верхней части бе-
тонного заполнения и утолщенной верхней стенки
блоков.
При необходимости увеличения жесткости и
несущей способности перекрытия оно может быть
сделано с бетонной плитой поверху, при этом пере-
крытие превращается в железобетонное частореб-
ристое с вкладышами из керамических блоков.
В этом случае керамические элементы перестают
принимать участие в статической работе конструк-
ции, являясь лишь заполнителем, применение кото-
рого упрощает опалубку и позволяет получить
гладкую однородную поверхность потолка.
24
Перекрытие рассчитывается как железокамен-
ное, аналогично железобетонному.
Перекрытие обладает высокой степенью огне-
стойкости и монолитностью.
Л. Перекрытия в санитарных узлах
Основным требованием к перекрытиям является
водонепроницаемость их и защита древесины от
влаги.
Во всех возможных случаях желательно приме-
нение для таких перекрытий неорганических мате-
риалов и в первую очередь бетона или железобе-
тона (монолитного или сборного).
В деревянных зданиях перекрытия устраиваются
беспустотные со сплошным настилом из шпунтован-
ных брусков, укладываемых по открытым балкам,
обеспечивающим постоянное наблюдение и свое-
временное устранение дефектов, вызываемых вла-
гой. Водонепроницаемость перекрытия и защита
древесины в полах и перегородках от влаги обеспе-
чиваются устройством гидроизоляционного слоя
либо из асфальта, либо из двух-трех слоев перга-
мина, толя или рубероида на клебемассе с обя-
зательным загибом изоляции на перегородку под
штукатурку на высоту 100—150 мм от уровня чи-
стого пола, а также применением плинтусов из ма-
териалов,- тождественных материалу чистого пола
в санузле.
Укладка гидроизоляционного слоя должна про-
изводиться по жесткой подготовке или настилу,
не допускающим повреждений гидроизоляции. Уро-
вень чистого пола в 'санузлах должен быть ниже
на 20—30 мм уровня чистого пола в смежных «су-
хих» помещениях.
3. ПОЛЫ
Полы, применяемые в жилищном и гражданском
строительстве, должны удовлетворять следующим
требованиям: архитектурно быть увязанными с об-
щей отделкой помещений, быть гладкими, не-
скользкими, бесшумными при ходьбе по ним; обла-
лать достаточной механической прочностью для
сопротивления истиранию поверхности, сжатию,
изгибу И удару И быть безопасными в пожарном
отношении- быть водонепроницаемыми (особенно
в санузлах, банях, прачечных и пр.) и мало прони-
цаемыми для звуков и газов, а также нетеплопро-
водными; по сроку службы соответствовать классу
здания, быть экономичными и легко подвергаться
ремонту.
Различаются полы, основанные на перекрытиях
или грунте.
При устройстве полов на грунте требуется
соответствующая разработка грунта с последую-
щим уплотнением его и втрамбовкой в него щебня,
а также укладка по грунту подготовки: из извест-
кового бетона состава 1:3:8 или из бетона мар-.
ки 45 (для бесшовных полов), из глинобетона
состава 1 :4 или из утрамбованного щебня с про-
ливкой его известковым раствором 1 : 4 (при полах
на лагах). Толщина подготовки принимается обыч-
но равной 100—150 мм.
В альбоме даны следующие типы полов.
А. Деревянные:
а) дощатые — простые и фризовые,
б) паркетные — щитовые, штучные типа «Спе-
циал», наборные на рейке и на асфальте; в) из фа-
нерных плиток, штучные из паркетных клепок
и наборных плиток и г) из древесно-фибровых плит.
Б. Терраццо.
В. Из линолеума на мастике, асфальте и бетоне.
Г. Из метлахских плиток по основанию: дере-
вянному, бетонному и железобетонному.
Д. Асфальтовые — литые по дереву и бетону
и из асфальтовых плиток.
Е. Из клинкера и кирпича.
А. Полы деревянные
а) Полы дощатые
Дощатые полы (настил) устраиваются из стро-
ганых сосновых чистых или полуобрезных шпунто-
ванных досок шириной 120—140 мм и толщиной 37—
47 мм по лагам или из 22-миллиметровых шпунто-
ванных досок по диагональному настилу толщиной
19—25 мм.
Крепление настила к балкам или лагам произ-
водится гвоздями длиной в 2’/г раза более толщи-
ны настила. Настил укладывается «по свету», т. е.
перпендикулярно к стене с оконными проемами.
В фризовых полах фризовые доски укладыва-
ются вдоль стен (по периметру комнаты), связы-
ваются в углах в-ус и для примыкания перепенди-
кулярного к ним настила имеют по длине либо чет-
верть, либо шпунт. Полы после окончательного
сколачивания и остружки шпаклюются и окраши-
ваются масляной краской.
б) Полы паркетные
1. Щитовой паркет состоит из щитов размером
около 1400X 1400 мм, оклеенных сверху клепкой
из дерева твердых пород.
Толщина щита равна 55 мм, а толщина клепки
17 или 20 мм при различных размерах и конфигу-
рации ее.
Укладка щитов производится по обрешетке из
пластин или досок, располагаемых на расстоянии
700 мм одна от другой (в осях).
Применяют следующие способы настилки пар-
кетных щитов: настилка паркета без заклейки сты-
ковыми клепками; настилка паркета с заклейкой
недостающих клепок на месте работы.
Отделка пола производится после хорошей про-
сушки всех заклеек и заключается в простружке
мест заклейки и зачистке всего пола циклей.
Законченный отделкой пол натирается воском
или покрывается мастикой (воск, скипидар и жел-
тая растительная краска).
2. Шпунтовый наборный паркетный пол типа
«Специал» на рейку или по асфальту состоит из
отдельных клепок машинной работы размерами:
длина 150—500 мм, ширина 35—100 мм и толщина
17—20 мм.
Клепка паркета «Специал на рейку» имеет по
всем четырем боковым граням пазы, в которые
вставляются рейки, служащие для соединения кле-
пок друг с другом.
Укладка клепки производится по настилу,
имеющему толщину 35—40 мм.
Между клепкой и настилом следует произво-
дить прокладку тонкого строительного картона
или бумаги для уничтожения скрипа и увеличения
упругости и бесшумности пола.
Паркет «Специал по асфальту» делается из
клепок толщиной 20—30 мм, имеющих косой фальц
и укладываемых по слою горячего асфальта; раз-
мягченный асфальт входит в образованный фаль-
цами жолоб.
Основанием служит бетонная подготовка или
массивное огнестойкое перекрытие.
3. Полы из паркетных клепок и наборных пли-
ток осуществляется из клепки размером 225 X
X 225 мм и 250 X 250 мм, толщиной 6 или 20 мм,
имеющей шпунт и гребень, изготовляемой из дере-
ва твердых пород.
Тяжелый тип клепки толщиной 200 мм приби-
вается гвоздями к дощатому настилу с проклад-
кой строительной бумаги.
Тонкая клепка толщиной 6 мм укладывается на
мастике по деревянному и бетонному основаниям.
Полы из наборных плиток состоят из отдель-
ных плит, изготовляемых из клепок, соединенных
между собой деревянными шпонками, врезанными
в клепки с нижней стороны, или с помощью спе-
циальных металлических соединений. Полы из на-
борных плиток крепятся к дощатому настилу гвоз-
дями или укладываются на специальной мастике.
Размеры плит указаны на чертеже (лист 29).
в) Полы из фанерных плиток
Форма фанерных плит бывает прямоугольная
или квадратная. Наиболее употребительные раз-
меры плит указаны на чертеже.
Фанерная плитка состоит из пятислойной фане-
ры, склеенной водостойким клеем, поверх кото-
рой наклеивается шпон из древесины твердых по-
род (дуб, бук, орех и др.) толщиной 4—5 мм
в виде отдельных полосок шириной 50 мм с рас-
положением слоев текстуры в определенном по-
рядке.
25
Благодаря различному направлению волокон
слоев, составляющих плиту, исключается возмож-
ность деформации.
Кромки плиты обрабатываются в гребень или
в паз. Сопряжение плит осуществляется в шпунт
или посредством вкладной рейки в паз.
Укладывается пол по деревянной основе из до-
сок или бетонному основанию с черным дощатым
настилом. Плиты пришиваются гвоздями в паз под
углом 45°. Между паркетом и черным полом про-
кладывается строительная бумага или картон.
Полы укладываются также и на мастике. Фризо-
вая плита изготовляется любой длины. После
укладки пол очищается, полируется и натирается
воском.
г) Польз из жестких древесно-фибровых
плиток
Плиты изготовляются из древесной фибры пу-
тем прессования под высоким давлением без при-
менения связующих составов и химических
веществ.
Готовая плита обрабатывается специальным со-
ставом, увеличивающим ее прочность на износ и
стирание, делая ее водостойкой и конструктивно
прочной.
Размеры плит даны на чертеже 31.
По твердости плитки значительно тверже дре-
весины, из которой они изготовляются. Пол устой-
чив к действию кислот, за исключением каустика.
Плитки укладываются на деревянном основании по
мастике и крепятся 25-миллиметровыми гвоздями.
При укладке плиток на бетонном основании
устраивается цементная корка состава 1 :3. Бетон-
ное основание гидроизолируется.
Укладываются плитки по горячему асфальту
с последующей прокаткой катком, после чего пол
полируется и натирается воском.
Б. Полы терраццо
Терраццо представляет набивные полы из бето-
на с крупными заполнителями из пород, поддаю-
щихся шлифовке и полировке.
Для полов терраццо применяют почти все разно-
видности цветных мраморов и других пород сред-
ней твердости. Обычно пол делается двухслой-
ным. Верхний слой, толщиной 15—20 мм, делается
из мраморной крошки на цементном растворе со-
става 1 : 2 по весу (белого цемента и мраморной
крошки). Нижний слой делается толщиной не ме-
нее 15 мм из обыкновенного цементного раствора
1:4с чистым речным песком и укладывается по
массивному основанию.
Для получения необходимого рисунка и во из-
бежание образования усадочных трещин пол раз-
деляется на отдельные части тонкими рейками из
металла, стекла, шифера и т. п. толщиной 1—3 мм.
Применяется он в вестибюлях, коридорах, кух-
нях, площадках лестниц и других помещениях.
В. Полы из линолеума
Толщина линолеума для полов назначается в за-
висимости от теплопроводности и упругих свойств
26
основания: по дереву не тоньше 3 мм, по бетону
не тоньше 5 мм.
Укладка линолеума по деревянному основанию
производится путем наклейки его при помощи тер-
пентинного клейстера, состоящего из 12—14 частей
ржаной муки, 1 части скипидара и нескольких ка-
пель карболовой кислоты (для устранения плесне-
вения клейстера). Прикрепление линолеума гвоз-
дями не разрешается.
Для наклейки линолеума по минеральному ос-
нованию служит копаловый или линолеумовый
клей, состоящий из растительных смол, разведен-
ных в спирте.
В качестве прослойки под линолеум при мине-
ральном основании лучше всего применять слой
гидравлического гипса, цемента или асфальта.
Гипсовая корка принимается толщиной 10—
12 мм состава 1:2—1:3; цементная корка — тол-
щиной 30—40 мм состава 1 :3—1 : 4; слой литого
асфальта — толщиной 15—20 мм.
При укладке гипсового слоя по бетону или же-
лезобетону последние следует промазывать биту-
мом, так как влажный гипс разрушает бетон.
Г. Полы из метлахских плиток
Эти полы выкладываются из плиток, разных по
форме и цвету.
Размеры плиток — от 50 до 170 мм при толщине
10—17 мм. Укладываются плитки на цементном
растворе состава 1 : 3, толщиной 10—15 мм по же-
сткому основанию. По периметру стен может быть
выложен фриз из плиток другой формы.
Примыкание полов к стенам осуществляется
при помощи специальных керамических плинтусов.
Применяются полы в санузлах, вестибюлях и
прочих помещениях.
Д. Асфальтовые полы
Литые
В жилых и гражданских зданиях полы из ли-
того асфальта устраиваются по бетонному или
иному огнестойкому основанию, сухому й доста-
точно окрепшему. В редких случаях асфальтовые
полы устраиваются и по деревянному основанию,
но с обязательной прокладкой толя между деревом
и асфальтом.
Материалом для литых асфальтовых полов яв-
ляются асфальтовая мастика, гудрон, песок или
щебень с отношением частей в массе по весу: ми-
неральной смеси до 88% и битума 10—12%.
Толщина однослойного пола 15—20 мм, а двух-
слойного— верхний слой в 15 мм и нижний —
в 20 мм.
Асфальтовые полы водонепроницаемы, вслед-
ствие чего могут быть применены в мокрых поме-
щениях, а также в подвалах с целью изоляции
подвалов от грунтовой сырости.
Из асфальтовых плиток
Асфальтовые плитки изготовляются из смеси
асфальта, асбестовых волокон и чистых минераль-
ных красителей с последующим прессованием под
большим давлением. Размеры плит приведены на
прптеже Асфальтовые плиты укладываются по де-
певячному или бетонному основаниям на асфальто-
вой мастаке или асфальтовой эмульсии, иногда' на
цементном растворе 1:4с добавкой извести. Полы
пригодны для кухонь, коридоров, вестибюлей, пе-
редних и Пр.
Е. Полы из кирпича или клинкера
Кирпич или клинкер укладывается в полу плаш-
мя или на ребро в елку и другими рисунками по
слою песка толщиной 15—20 мм (при бетонном ос-
новании) или по песчаному основанию толщиной
ЮО—200 мм (при сухом грунте). После укладки
пола швы между кирпичами заливаются известко-
вым или цементным раствором состава 1 :3 жид-
кой консистенции; до заливки швов цементным
раствором пол смачивают водой. Швы полов могут
заливаться также каменноугольной смолой и гуд-
роном.
Полы применяются обычно в нежилых помеще-
ниях, подвалах и складах.
4. ПЛИНТУСЫ И ГАЛТЕЛИ
Назначение плинтусов и галтелей — закрывать
Щели между полами и стенами и предохранять от-
делку стен от загрязнения при мытье полов, а так-
же от повреждения от ударов при перестановке
мебели.
Плинтусы и галтели могут быть различных про-
филей и изготовляться из дерева, керамики, ме-
талла в соответствии с материалом пола.
IV. ПЕРЕГОРОДКИ
I. ОБЩАЯ ЧАСТЬ
Выбор типа перегородок производится, как пра-
вило, с учетом назначения и требований — архитек-
турно-конструктивных, пожарных, акустических,
санитарно-гигиенических, производственно-экономи-
ческих и эксплоатационных.
Расчет перегородок на теплопередачу и тепло-
устойчивость (в случае необходимости) должен про-
изводиться по действующим теплотехническим
нормам.
В пожарном отношении перегородки должны
удовлетворять требованиям, изложенным во «Вре-
менных противопожарных правилах устройства жи-
лых домов квартирного типа» и в «Технических
условиях на проектирование гражданских зданий
массового строительства».
Акустические требования определяются сте-
пенью звукоизоляции, измеряемой децибеллами.
Она указана во всех типах перегородок.
Звукоизоляция междуквартирных перегородок
должна быть 40—50 дб, чему соответствует вес
однородных или связанных конструкций от 150 кг/м2.
Звукоизоляция перегородок между комнатами
при отсутствии в перегородках дверей—от 30 до
40 дб, чему соответствует вес от 50 кг/м2.
При наличии обыкновенной двери бесполезно по-
вышение звукоизоляции сверх 30 дб.
Для уменьшения веса и повышения звукоизоля-
ции применяют перегородки слоистые или с воз-
душными полостями.
Перегородки в капитальных зданиях надлежит
устанавливать на специальных балках, на ригелях,
а в первых этажах — на искусственных основаниях
-под полы или на столбиках, но не на чистых полах
и не на лагах под ними.
Перегородки не должны иметь щелей, пор и по-
лостей, способствующих размножению насекомых
и грызунов, и должны противостоять разрушению .
последними.
Конструкции перегородок для санитарных узлов
и иных помещений с повышенной влажностью ре-
комендуется выполнять из влагостойких материа-
лов.
При применении для санитарных узлов деревян-
ных перегородок или алебастровых плит должны'
приниматься влагозащитные меры: окраска панелей
перегородок масляной краской по сплошной шпак-
левке или облицовка панелей плитками.
Для крепления санитарных приборов — умы-
вальников и т. п.— в перегородках, собираемых из
алебастровых и фибролитовых плит, предусматри-
вается закладка специальных шлакобетонно-опи-
лочных плит с деревянными антисептированными.
пробками.
Разделка у печей должна быть не менее 130 мм
(в полкирпича на глине).
Дверная коробка крепится к перегородке гвоз-
дями, причем ширина коробки должна равняться
толщине перегородки со штукатуркой; щель между
перегородкой и коробкой закрывается наличником.
2. КОНСТРУКЦИИ ПЕРЕГОРОДОК
А. Дощатые перегородки из щитов
с оштукатуркой
Деревянные щиты для перегородок могут быть
двухслойные, трехслойные и безгвоздевые. Толщи-
на щитов может быть 40—60 мм. Щитовые пере-
городки изготовляются с использованием досок
любой длины, включая мелкие обрезки, и допус-
кают возможность индустриального метода изго-
товления.
27
Б. Дощатые однослойные перегородки
Перегородки состоят из вертикальных досок
толщиной 50 мм, с оштукатуркой с обеих сторон.
Перегородки выполняются на месте и штукатурятся
мокрым способом.
В. Каркасно-обшивные деревянные
перегородки
Каркасно-обшивные перегородки представляют
собой деревянный каркас из вертикальных брусков
толщиной 60 мм, расставленных через 750—
1000 мм, с обшивкой с обеих сторон тесом и ошту-
катуркой. Внутреннее пространство между обшив-
ками засыпается шлаком. Изготовление и оштука-
турка перегородок производятся на месте. Засып-
кой шлаком достигается цель увеличения пожарной
безопасности, звукоизоляции и санитарности.
Г. Столярные перегородки
Перегородки данного типа обрабатываются не-
посредственно слоем краски или лака, либо поли-
руются, либо оклеиваются тонкими листами ценных
пород дерева и т. п.
Толщина перегородок колеблется от 44 до
54 мм.
Детали столярных перегородок такие же, как
и для внутренних дверей. Отличие представляют
дверные коробки, промежуточные и угловые стой-
ки и карнизы, а также притворы дверей, навеши-
ваемых непосредственно на щиты перегородок.
При сборке перегородок их сплачивают непо-
средственно впритык или между ними вводят стой-
ки. Для непосредственного соединения щитов в их
кромках делают шпунты и в последние вставляют
шипы. Щель между щитами закрывают с обеих
сторон нащельникамн, привинчиваемыми к каждо-
му щиту.
Степень звукоизоляции столярных перегородок
очень мала, поэтому применение их ограничено
особыми случаями, когда звукоизоляция не имеет
значения.
Д. Гипсолитовые перегородки
Гипсолитовые перегородки выполняются из але-
бастра чистого или с добавками.
В большинстве случаев применяются готовые
гипсовые плиты с пустотами или с примесями из
дешевых неорганических и органических материа-
лов.
«Наиболее распространенными неорганическими
добавками являются шлаки.
Шлак прибавляется к чисто гипсовому раствору
в количестве 40% по объему. Объемный вес пере-
городок при этом снижается с 1400 кг/м3 до
1250 кг/м3. Дальнейшее увеличение примеси шлака
недопустимо вследствие снижения необходимой
прочности.
Вместо шлака могут применяться и другие лег-
кие минеральные добавки.
Из органических примесей применяются камыш
(плиты диферент) или деревянные рейки, а также
костра и др. в количестве 45—50%.
28
Снижение веса при этом получается до 800—
1000 кг/м3. Применение пустотелых гипсовых плит
без примесей также дает снижение веса до
800 кг/м3.
Е. Гипсореечные перегородки с заполнением
Гипсореечные перегородки состоят из готовых
гипсореечных щитов. Щиты делаются односторон-
ними и двухсторонними.
Односторонний гипсореечный щит представляет
собой деревянную раму шириной 495 мм из двух
досок 25 X 60 мм с поперечными рейками из теса,
обитыми дранью, на дрань нанесен слой гипсовой
штукатурки толщиной 10—12 мм.
Двухсторонний щит делается из поперечных
брусков 40 X 40 мм, расставленных через 300—
400 мм, соединенных с обеих сторон вертикальны-
ми рейками 5 X 40 мм, обитыми дранью и ошту-
катуренными без пустот. Толщина щита—90 мм.
Гипсореечная перегородка с заполнением возво-
дится из односторонних гипсореечных щитов с рас-
становкой друг от друга на 120 мм и с засыпкой
мелким шлаком.
Швы между щитами заделываются и зати-
раются известково-алебастровым раствором.
Ж- Гипсореечные перегородки пустотные
Для облегчения перегородки из гипсореечных
щитов устраиваются без засыпки—пустотные.
Для обеспечения необходимой звукоизоляции
пустотной перегородки вертикальные стойки щитов
устанавливаются раздельно, с зазором. Швы заде-
лываются и затираются известково-алебастровым
раствором.
Щиты устанавливаются вертикально и сби-
ваются между собой гвоздями. Поверху произво-
дится сшивка досками, обиваемыми дранью с.
оштукатуркой, образующей карниз потолка.
3. Перегородки из гипсореечных досок
Готовые гипсореечные доски делаются из але-
бастрового раствора, армированного мелкими коло-
тыми деревянными рейками из отходов деревообра-
батывающего производства. Количество реек — до
30—40% по объему.
Толщина досок — 90 мм, ширина—195 мм, вы-
сота — до 3200 мм.
Гипсореечные доски собираются в вертикальном
положении, с заделкой швов известково-алебастро-
вым раствором и затиркой. Перегородки могут
быть в один слой досок (толщина 100 мм) и в два
слоя (толщина 200 мм).
И. Каркасные перегородки с обшивкой
листами сухой штукатурки (шитрок)
Перегородка состоит из деревянного каркаса
с последующей обшивкой листами сухой штука-
турки (шитроком).
Деревянный, каркас устраивается из стоек сече-
нием 50 X Ю0 мм, расставленных через 400 мм,
с креплением вверху и внизу металлическими ско-
бами к перекрытиям. Каркас обшивается листами
готовой сухой штукатурки - шитроком - толщи-
ной 10 мм швы между листами шитрока зати-
пяштгя известково-алебастровым раствором. Общая
топшича перегородки 130 мм. Вместо затирки швы
™гут Закрываться деревянными рейками-нащель-
никами.
К Каркасные перегородки с обшивкой сварной
металлической рулонной сеткой с оштукатуркой
Перегородки возводятся из деревянных стоек
50 X 100 мм, расставленных через 400 мм, с укре-
плением концов металлическими скобами в пере-
крытиях. Стойки обшиваются с обеих Сторон галь-
ванизированной металлической рулонной сеткой,
состоящей из проволоки с ячейками 50 X 50 мм,
пришитой на картон.
После обшивки металлическая сетка оштукату-
ривается обычным мокрым способом.
Для увеличения звукоизоляции рулонная сетка
может снабжаться «одеялом» из минеральной
шерсти.
Л. Перегородки из фибролитовых плит
Фибролитовые плиты для перегородок прес-
суются из древесной шерсти (особый вид стружки)
с применением магнезиального цемента или дру-
гого вяжущего вещества. Плиты изготовляются
размером 2000X750, 2000X500 и 1500-.XJ500 мм
и толщиной от 50 до 100 мм; ходовая толщина
плит — 70 мм.
Фибролит для перегородок принимается объем-
ным весом не менее 500 кг/м3.
Фибролитовые перегородки выполняются одно-
слойными и двухслойными при длинах 3000—
4000 мм и высотах до 3000 мм; при больших раз-
мерах перегородки выполняются с деревянным кар-
касом.
Плиты кладутся на алебастровом растворе с до-
бавлением 20—30% извести (чистый алебастровый
раствор быстро схватывается и поэтому неудобен
в работе).
Фибролитовые перегородки употребляются в ка-
честве междукомнатных и междуквартирных.
Междуквартирные перегородки выполняются двух-
слойными с прокладкой толевого картона и ошту-
катуриваются с двух сторон.
Фибролитовые перегородки влагонеустойчивы.
Поэтому они не должны применяться в мокрых
помещениях или в помещениях с избыточной
влажностью, например в банях, прачечных, сани-
тарных узлах и т. п.
М. Плитные двухслойные перегородки
Плитные двухслойные перегородки делаются из
различных готовых беспустотных плит: гипсобетон-
ных, бетонных, шлакобетонных, шлакоалебастро-
вых, шлакобетонно-опилочных.
Гипсобетонные и шлакоалебастровые плиты
выкладываются на алебастровом растворе с добав-
лением 20—30% извести; бетонные и шлакобетон-
ные — на цементном растворе состава 1:4, 1 : 5;
шлакобетонно-опилочные—на известковом растворе.
Толщина перегородок зависит от толщины плит
и колеблется от 140 до 200 мм.
Обработка поверхности перегородок зависит от
обработки плит —при гладких плитах может при-
меняться простая затирка или оклейка обоями, при
грубо отделанных плитах необходима оштукатурка.
Н. Плитные перегородки пеногипсовые,
пенобетонные и пеносиликатные с офактуренной
поверхностью
Пористые материалы — пеногипс, пенобетон,
пеносиликат — обладают достаточной прочностью
при небольшом весе и хорошей звукоизоляции.
Готовые плиты для возведения перегородок из
таких материалов делаются размерами 400 X
X 1000 мм, с толщиной 90 мм. Плиты кладутся
соответственно на алебастро-известковом или це-
ментном растворах, с применением металлических
штырей и скоб и с затиркой поверхности, без шту-
катурки.
• О. Плитные гипсобетонные перегородки
пустотелые
Пустотелые гипсобетонные перегородки тре-
буют меньшего количества гипса, чем беспустот-
ные, и поэтому имеют большое применение в строи-
тельстве.
Конструкция и детали таких перегородок ана-
логичны перегородкам из готовых беспустотных
плит.
На листах 17 и 18 даны перегородки из плит
с вертикальным и горизонтальным направлением
пустот.
П. Перегородки из керамиковых камней
Перегородки выполняются из специальных
пустотных камней размерами: 90X 190X 190 мм;
70X 190X 190 мм; 90X90X 190 мм; 70 X 90 X
X 190 мм на известково-цементном растворе. Они
оштукатуриваются мокрым способом. Крепление
перегородок к стенам и потолку производится ме-
таллическими скобами и штырями.
Р. Армокирпичные перегородки
Перегородки выполняются толщиной в четверть
кирпича и полкирпича; при толщине в полкирпиче
перегородки армируются горизонтальными прутья-
ми диаметром 6 мм через 5 рядов по 2 шт. При
толщине в четверть кирпича производится армиро-
вание пачечной сталью 25 X 1.3 мм в обоих на-
правлениях с ячейкой 520 X 520 мм.
Перегородки возводятся из кирпича на цемент
ном растворе марки 30.
Такие перегородки устраиваются в помещениях
к которым предъявляются особые повышенны!
требования пожарной безопасности, в помещения;
мокрых и насыщенных влагой (в ванных, душевых
уборных и т. п.).
Железо-кирпичные перегородки толщиной в пол
кирпича применяются при высотах более 3500 мм
длинах более 4000 мм и при отсутствии попереч
ных раскреплений в виде стен или перегородок.
2
Для перегородок в четверть кирпича (типа
Прюсса) существенное значение имеют: а) тща-
тельное заполнение горизонтальных и вертикаль-
ных швов раствором и б) прямолинейность и натя-
нутость арматуры.
С. Пере/городки из легкобетонных камней
Легкобетонные камни этих перегородок должны
иметь марку не ниже 50 и укладываться на рас-
творе марки 15. Толщины перегородок в зависи-
мости от толщины камней делаются от 120 до
200 мм.
Перегородки из легкобетонных камней упот-
ребляются для разделения квартир, классов в учеб-
ных заведениях и в помещениях с повышенными
акустическими требованиями.,
3. ДЕТАЛИ ПРИМЫКАНИЙ И ОПИРАНИЙ
ПЕРЕГОРОДОК
Укрепление перегородок имеет большое значе-
ние для обеспечения их прочности, долгов'ечности
и звукоизоляции..
На чертежах даны примерные способы крепле-
ния перегородок к потолкам и полам.
Для обеспечения звукоизоляции во всех слу-
чаях обязательна тщательная проконопатка зазора
между перегородкой и перекрытием просмоленной
паклей.
Установка перегородок на перекрытиях произ-
водится либо прямо на балки с подкладкой доски
по толю и креплением брусками 20 X 20 мм на
гвоздях, либо на ригелях между балками, с обяза-
тельной постановкой звукоизоляционной диафрагмы
из доски, втопленной в засыпку.
Во всех случаях чистый пол и лаги должны быть
вырезаны по всей длине перегородки и не соприка-
саться с ней. Щель закрывается плинтусом.
При полах на лагах с кирпичными Столбиками
перегородка устанавливается на кирпичных стол-
биках по лежню из пластины, под которым воз-
водится кирпичная диафрагма в полкирпича.
При беспустотных полах по железобетонной
плите перегородка ставится на подкладку из доски.
V. КРЫШИ
1. СТРОПИЛА
В разделе представлены стропила, подразделяю-
щиеся: по материалу — на деревянные и смешан-
ные (дерево-металлические), по конструкции — на
наслонные, висячие (фермы) и комбинированные.
Схемы, пролеты и подъемы стропил разрабо-
таны в альбоме на первом листе.
Для уменьшения веса стропил (как в целом, так
и в частях) и расхода рабочей силы, древесины и
металла следует применять стропила преимущест-
венно из пиломатериалов и в крайнем случае (лес-
ной район, местные условия) из бревен.
Сечения элементов стропил и ферм опреде-
ляются расчетом.
При расчете стропил прогибы в элементах (про-
гоны, стропильные ноги, обрешетка и т. п.) должны
быть не более:
а) при рубероидных и этернитовых кровлях
б) при металлических и черепичных кровлях
/тах< 150 ’
где I — расчетный пролет элемента.
Примечание. В этернитовых кровлях
при подшивке под настилом распредительного
бруса предельный прогиб может быть увеличен
до 1/200 I.
Мауэрлаты выполняются обычно из брусьев се-
чением 160X140— 160X 180 мм или из бревен
диаметром 160—200 мм. При частой расстановке
стропил (1000—1500 мм) или при стенах из мало-
прочных материалов вне зависимости от шага стро-
пил мауэрлаты укладываются сплошными по все-
му периметру здания. При редкой расстановке
стропил (1500—2000 мм) укладываются отдельные
коротыши длиной 600—800 мм. Мауэрлаты анти-
септируются; между каменной кладкой и мауэрла-
том прокладывается толь.
Шаг стропильных ног принимается в зависи-
мости от типов кровли и обрешетки. Обычно стро-
пила ставятся: из брусьев и бревен через . 1500—
2000 мм, а из досок и пластин через 1000—
1750 мм.
Стропильные ноги, во избежание сноса крыши
ветром, крепятся к наружным стенам или к балкам
чердачного перекрытия скрутками из проволоки
диаметром 4—6 мм.
Сборно-разводные стропила состоят из двух ос-
новных элементов: средней (опорной) части и стан-
дартного щита с реечной обрешеткой. Средняя
часть представляет комбинацию из стойки, двух
подкосов и двух укороченных стропильных ног.
Основной конструктивный элемент, изготовлен-
ный" й собранный на заводе, компактен (в нераз-
веденном виде) и удобен для транспортировки.
Транспортабелен и стандартный кровельный щит
размером 900 X 4800 мм.
Зо
Стпопила этой системы дают экономию древе-
25% в сравнении с обычными стропилами.
СИНПпостота монтажа, экономичность и транспор-
те Хность разводных стропил нашли широкое
применение в восстановительном и новом строи-
тел^т® во_металлических фермах элементы, ра-
ботающие на сжатие и изгиб, выполняются из дере-
ва а растянутые — из стальных прутьев круглого
сечения; число тяжей в элементе должно быть не
более двух, рекомендуется же делать их, по воз-
можности, одиночными.
В опорных узлах стропильных ферм рекомен-
дуется постановка подбалок.
В фермах без подвесного потолка должен осу-
ществляться строительный подъем не менее 1 :250
пролета.
Конструкция подвесного потолка' должна до-
пускать возможность последующей подтяжки по-
толка при прогибе ферм.
2. КРОВЛИ
В разделе представлены следующие типы кро-
вель:
А. Металлическая.
Б. Этернитовая.
В. Из волнистой асбофанеры.
Г. Черепичная.
Д. Рулонная.
Е. Чешуйчатая.
Ж- Деревянные кровли.
По степени огнестойкости кровли классифици-
руются по табл. 9.
Таблица 9
Огнестой- кие Полуогнесгой- кие Полусгора- емые Сгораемые
1. Черепич- ная (гли- няная и цемент- ная) 2. Сланце- вая из ес- тествен- ного ши- фера 1. Металличес- кая 2. Шиферная из асбесто- вой плиты 3. Асбоцемент- ная из плос- кой или вол- нистой асбо- фанеры 1. Глино-соло- менная 2. Глино-камы- шевая 3. Рулонная с минеральной засыпкой 4. Бронирован- ный рубероид 1. Дощатая 2. Драноч- ная 3. Гонтовая Шингле деревян- ный 4. Рулонная без мине- ральной посыпки 5. Толевая по брус- кам
В капитальном массовом строительстве приме-
няются кровли: асбоцементные и черепичные, а в
особых случаях из кровельной стали — оцинко-
ванной или черной.
Для зданий деревянных до двух этажей и для
каменных одноэтажных, а также для служб и хо-
зяйственных построек применяются кровли: из ру-
лонных материалов, деревянные и из местных ма-
териалов.
Материалы, применяемые для кровель и осно-
ваний, должны удовлетворять действующим ГОСТ
и ОСТ, а конструктивные решения — действующим
техническим условиям и инструкциям на устрой-
ство кровель, на производство и приемку кровель-
ных работ.
Во всех случаях применения обрешетки обяза-
тельно устройство дощатого настила под свесы и
разжелобки, вдоль конька и ребер, у дымовых труб
и брандмауэров, а также под лежачими фальцами
металлических кровель и под стыками волнистой
асбофанеры.
Примыкание дощатой обделки ребер и разже-
лобков к горизонтальным рядам обрешетки выпол-
няется в четверть.
В местах прохождения дымовых труб через
крышу деревянные части крыши должны отстоять
от наружных поверхностей труб не менее чем на
100 мм. Обрезанная около дымовых труб обрешет-
ка должна подшиваться снизу доской, если ее свес
у стропильной ноги более 300 мм.
Размеры досок и брусков, употребляемых для
основания кровель, а также взаимное расстояние
между стропилами приведены в табл. 10.
Прогиб должен быть не более */зоо-
Стыки досок и брусков располагаются на стро-
пильных ногах в шахматном порядке. _
Покрытия около дымовых и вентиляционных
труб осуществляются с обязательным устройством
железного фартука (воротника), плотно охваты-
вающего выдру дымовой трубы и тело вентиля-
ционной трубы.
Фартук укладывается: ниже трубы над покры-
тием, а выше трубы — под покрытием; Соеди-
няется фартук с листами кровли лежачим фаль-
цем или спайкой, а с металлической трубой либо
обжимным кольцом с промазкой суриком, либо
спайкой..
А. Металлические кровли
Металлические кровли настилаются из оцинко-
ванной или черной стали весом от 3,5 до 5 кг/м2.
Пояски (спуски), желоба и колпаки над дымо-
выми трубами изготовляются из стали весом
4,5—6,0 кг/м2.
При нормальных ветрах и при уклонах более 16е"
картины стали соединяются между собой одинар-
ными стоячими и лежачими фальцами; в местно-
стях, подверженных действию сильных ветров или
при уклонах менее 16°,— двойными фальцами.
Лежачие фальцы не должны приходиться один
против другого.
По карнизному краю крыши для укладки све-
сов и настенных желобов кровли прибиваются
4—5 досок на ширину 700 мм; по коньку и ребрам
крыши укладываются по 2 доски, сплоченные на-ус
или вперекрой.
Карнизные свесы кровли крепятся к костылям,
располагаемым один от другого на 700 мм, с выно-
сом на 120—170 мм.
Настенные желоба укладываются с уклоном
1 : 10—1 :20 (в зависимости от расстояния между
водосточными трубами) с минимальным приближе-
нием к свесу на 130 мм (у лотка) и максимальным
на 600 мм (в месте пересечения желобов).
з:
Таблица 10
1 № п.п. 1 Тип кровли Тип основания Материал основания Шаг стро- Уклоны в градусах
ПИЛ (в мм)
1 Металлическая Обрешетка из брусков с расстоянием между ними 200 мм в свету Бруски 50 X 50 мм „ 60 X 60 мм 1580 2270 16—27
2 Этернитовая а) Сплошной настил из досок с зазорами 300 мм Доска шириной до 120 мм и толщиной: 19 мм 22 , 25 . 920 1150 1380
б) Обрешетка из бру- сков при уклоне крыши более 35° Бруски 60 X 40 мм 1100 27-63
3 Из волнистой асбофанеры а) Сплошной настил из досок с зазорами 300 мм б) Обрешетка из бру- сков при уклоне крыше более 35° Доска шириной до 120 мм и толщиной: 19 мм 22 . 25 . Бруски 60 X 40 мм 920 1150 1380 1100 27-63
4 Черепичная Обрешетка из брусков с расстоянием меж- ду ними в зависимо- сти от типа черепицы Бруски 40 X 60 мм „ 50 X 50 мм По рас- чету 27-63
5 Рубероидная Двойной дощатый на- стил; нижний рабо- чий настил из досок или брусков с зазо- рами; верхний за- щитный настил (сплошной) под уг- лом 45° к нижнему Доска или бруски для рабочего настила по расчету. Защитный настил сечением 19—20X50 мм По рас- чету 3-54
Крепление желобов производится к крючьям,
располагаемым друг от друга на 700 мм, при по-
мощи заклепок.
Крепление картин к обрешетке производится
двумя клямерами размером 40 X 150 мм на каж-
дый лист при уклоне кровли до 30° и тремя кляме-
рами при уклоне кровли свыше 30°.
Разжелобки при длине менее 10 000 мм или
уклоне больше 16° делаются шириной до 700 мм из
листов, располагаемых вдоль ендовы; при длине
разжелобка более 10 000 мм или уклоне менее 16°
ширина ендовы делается более 700 мм из листов,
располагаемых поперек ендовы.
Листы в разжелобках соединяются двойными
лежачими фальцами, загибаемыми в сторону ската.
Б. Этернитовые кровли
Материалом покрытия являются плоские асбо-
цементные плитки.
Этернитовые кровли могут применяться для по-
крытия всех видов зданий. Достоинствами этерни-
товых кровель является: их малый вес (30 кг/м2),
32
относительная огнестойкость, долговечность и ма-
лые эксплоатационные расходы. Покрытие этерни-
товых кровель может осуществляться двумя спо-
собами:
1. Одинарное покрытие
2. Двойное покрытие
Одинарное покрытие применяется при нормаль-
ных уклонах крыши и дает наиболее простое в про-
изводстве и экономичное по расходу плиток реше-
ние. Перекрой плиток рекомендуется принимать не
менее 75 мм (нормальный размер перекроя).
Двойное покрытие, дающее наиболее прочное
и массовое покрытие, применяется для пологих
крыш и при повышенных требованиях к кровле,
подлежащих обоснованию техно-экономическими
соображениями.
Плитки крепятся к настилу двумя толевыми
оцинкованными гвоздями толщиной 2,3—2,6 мм,
длиной 25—30 мм, а между собой—противоветрен-
ными оцинкованными кнопками.
Работы на,крыше начинаются с покрытия кро-
вельной сталью (преимущественно оцинкованной)
разжелобков, мест примыкания крыш к трубам, па-
рапетам, брандмауэрам и пр.
Карнизный свес кровли выполняется пз этерни-
вых плиток с подвесными желобами или без них,
или из кровельной стали с настенными желобами
/как в металлических кровлях).
' Разжелобки (ендовы) кроются оцинкованной
сТалью с перекрытием краев на 120—150 мм этер-
нитовыми плитками.
Примыкание ската этернитовой кровли к стене
осуществляется укладкой полосы кровельной стали
над этернитовым покрытием с прикреплением стали
к стене в штрабе над кровлей.
Вдоль конька на взаимном расстоянии 5000 мм
крепятся крюки из полосовой стали для навешива-
ния стремянок.
В. Кровли из волнистой
асбофанеры
Материалом покрытия являются асбоцементные
волнистые листы толщиной 5,5 мм.
Листы асбофанеры укладываются на обрешетку
волнами вдоль ската крыши, с покрытием листов
одного горизонтального ряда на величину волны
135 мм, причем стыкование одного ряда с другим
осуществляется над серединой обрешетины враз-
бежку и с напуском 120 мм.
Листы асбофанеры крепятся к брускам обре-
шетки гвоздями или шурупами длиной 70—90 мм
с шайбами из оцинкованной стали размером 30 X
ХЗО мм.
Крепление листов на свесе карниза от срывания
ветром производится двумя стальными скобами се-
чением 3 X 25 мм на один лист покрытия.
Покрытие конька и ребер осуществляется либо
специальными шаблонами из асбоцемента при по-
мощи угольников из оцинкованной стали, при-
биваемых к обрешетке, либо специальными шабло-
нами из оцинкованной стали.
Разжелобки (ендовы) обделываются оцинкован-
ной сталью.
Вдоль конька на взаимном расстоянии 5000 мм
и у дымовых труб крепятся крюки из полосовой
стали для навешивания стремянок.
Г. Черепичные кровли
Конструкция черепичных кровель зависит от
материала и формы черепицы.
Из существующих видов черепицы рекомен-
дуются пазовая (прессов.анная и ленточная), а так-
же шпунтованная, типа марсельской.
Основанием под черепичную кровлю является
обрешетка из брусков, шаг которых увязывается
с размерами черепицы.
Для удержания черепиц от срыва ветром их
привязывают через один ряд отожженной проволо-
кой толщиной 1,4 мм к гвоздям, забиваемым в об-
решетку, а карниз и фронтонный свес, кроме того,
обшивают досками.
Разжелобки (ендовы) черепичной кровли устраи-
ваются в виде лотка шириной не менее 300 мм, со
сплошной опалубкой, покрываемой оцинкованной
сталью.
Коньковая черепица укладывается на известко-
вом растворе с примесью волокнистых веществ;
аналогичным способом обделываются и ребра кров-
ли, горизонтальные швы и все места примыкания
черепицы к стенам и дымовым трубам.
Хождение по черепичной кровле допускается
только по переносной стремянке, подвешиваемой
к специально предусмотренным для этого крюкам
в коньке и у дымовой трубы.
Д. Рулонные кровли
(руберойдные и толевые)
Материалами для рулонных кровель являются:
руберойд, толь, пергамин и толь-кожа, причем два
последних являются подкладочными.
Кровли из руберойда рекомендуются для укло-
нов до 30°, а кровли из толя рекомендуются для
уклонов до 18°.
Руберойдная кровля устраивается в два
слоя над жилыми и гражданскими зданиями с нор-
мальными уклонами и в три слоя при минималь-
ных уклонах (4—10°) по сплошной опалубке. Острые
грани коньков и ребер должны быть закруглены.
В разжелобках число подстельных слоев долж-
но увеличиваться на один-два слоя.
При уклоне кровли более 25° нижний слой ру-
лонного материала, кроме наклейки, должен при-
крепляться к деревянной основе гвоздями.
Карнизный свес кровли выполняется из кровель-
ной стали с настенными желобами, .как в металли-
ческих кровлях, или из того же рулонного мате-
риала.
В примыкании кровельного ковра к стенам на-
клейка руберойда и пергамина выполняется на
тугоплавкой клебемассе. Весь ковер на стене пере-
крывается фартуком из оцинкованной стали, край
которого заводится в штрабу, или согласно дета-
ли 8 на листе 11.
Толевые кровли устраиваются над здания-
ми подсобного характера или над временными
зданиями.
Наклейка толя и толь-кожи по плоскостям с
уклоном более 30% не рекомендуется.
При устройстве толевой кровли по брускам по-
следние прибиваются перпендикулярно коньку кров-
ли на расстоянии между осями 980 мм.
Бруски крепятся гвоздями диаметром 5 мм, дли-
ной 100 мм, забиваемыми через' 500 мм друг от
друга.
Между брусками укладываются полотнища
толя так, чтобы края их покрывали бока брусков
до верха с последующим покрытием колпачками,
либо перекрывали бруски взакрой. Края толя при-
биваются к брускам толевыми гвоздями.
Толевые кровли после покрытия тотчас же по-
крываются толевым лаком и посыпаются просеян-
ным кварцевым песком.
Е. Чешуйчатые кровли из асфальтированного
картона с минеральной крошкой
Отдельные чешуи представляют собой плитки пз
асфальтированного картона различного очертания,
покрытые минеральной крошкой. Настилаются
плитки по сплошной опалубке либо с подстилкой из
33
рулонных материалов, либо без подстилки и приби-
ваются гвоздями, головки которых скрыты под че-
шуйчатым напуском вышележащих плиток.
Присущая плиткам гибкость допускает хожде-
ние по кровле и уборку снега с крыши, что дает
возможность, во-первых, применять эти кровли для
домов любой этажности и, во-вторых, доводить
уклон крыши до */з-
Вес кровли принимается около 14 кг/м2.
В альбоме приводятся три типа этих кровель.
а) Однослойная кровля из плиток
прямоугольного очертания
Размер плиток 305 X 610 мм. Плитки уклады-
ваются по подстилке из рулонного материала.
Укладка ведется рядами, параллельными коньку,
начиная со свеса. Плитки покрывают в стыках одна
другую на 60 мм поверху и по правому краю; при-
биваются они толевыми гвоздями — шесть гвоздей
на плитку, а понизу и слева приклеиваются клебе-
массой. Каждый вышерасположенный ряд накры-
вает нижерасположенный на 50 мм.
Кроющая поверхность плиток равняется 76,5%
полной ее поверхности.
б) Двухслойная кровля из фасонных
с трех- или четырехлепестковыми
чешуями прямоугольного очертания
Размер плиток 305X915 мм. Укладываются
плитки либо по подстилке из рулонного материала,
либо без нее. Укладка производится рядами, парал-
лельными коньку, начиная со свеса. Плитки уклады-
ваются впритык одна к другой и прибиваются
к опалубке четырьмя толевыми гвоздями по сред-
ней линии.
Каждый вышележащий ряд накрывает нижеле-
жащий на 3/s его ширины, благодаря чему каждая
плитка оказывается прибитой восемью гвоздями.
Кровля получается прочной, красивой и легкой
в исполнении.
Кроющая поверхность плитки составляет 40%
ее полной поверхности.
в) Двухслойная кровля из фасонных
плиток с лепестками шестиугольного
очертания
Размеры плиток, по предыдущему, равны
305X915 мм. Плитки высекаются из полосок ас-
фальтированного картона шириной 500 мм без по-
тери материала на' обрезки.
Укладываются плитки по подстилке или без нее.
Укладка плиток начинается со свеса крыши ря-
дами, параллельными коньку. Плитки первого ряда
укладываются вверх лепестками впритык одна
к другой, причем шип одной плитки входит в соот-
ветствующую выемку в другой. Плитки приби-
ваются пятью толевыми гвоздями по средней ли-
нии, причем один гвоздь забивается в шип.
Следующие ряды укладываются вниз лепестка-
ми и прибиваются также по средней линии, а гвозди
34
располагаются так, чтобы их головки были скрыты
под лепестками вышерасположенного ряда. Крою-
щая поверхность плитки равняется */з ее полной по-
верхности.
Во всех трех рассмотренных типах кровель ко-
нек и ребра скатов, а также разжелобки (ендовы)
покрываются вышеупомянутыми плитками соответ-
ствующего очертания, причем каждая плитка при-
бивается так, чтобы головки гвоздей скрывались
под напуском покрывающей плитки.
Отвод воды с чешуйчатых крыш производится
при помощи подвесных желобов. •
Ж. Кровли деревянные
а) Кровля из щепы и стружки
Кровля из щепы устраивается, как правило,
четырехслойная.
Щепа настилается по обрешетке из жердей
диаметром 50—60 мм или из горбылей в направле-
нии от свеса к коньку взакрой, попеременно слева
направо и наоборот. Первый и второй слои щепы
у карниза устраиваются укороченные, длиной 400 мм,
и прибиваются верхним концом к обрешетке, а ниж-
ним опираются на пришитую к карнизу доску
заподлицо со свесом кровли. Щепа третьего и чет-
вертого слоев прибивается ко второй обрешетине,
перекрывая по направлению ската кровли первые
слои примерно на 3/< их длины. Все последующие
ряды щепы прибиваются подобно третьему и чет-
вертому.
Гвозди для прибивки щепы применяются драноч-
ные диаметром 1—1,4 мм, длиной 50 мм.
Конек и ребра кровли обделываются двумя дос-
ками толщиной 2,5 мм, шириной 180 мм.
Разжелобок (ендова) кровли устраивается из
кровельной стали или из щепы, укладываемой
веерообразно с введением дополнительных рядов.
Обделку труб (дымовой и вентиляционной)
в месте прохода их через кровлю см. на листе 17,
детали 1 и 2.
б) К р о в л и из гонта
Кровля из гонта устраивается в три слоя над
жилыми и гражданскими зданиями и двухслойная
над Службами и сараями.
Гонт настилается по обрешетке из брусков или
жердей толщиной 50—60 мм. Расстояние между
осями обрешетки принимается равным */з длины
гонта в трехслойной кровле.
По карнизу кровли настилается доска толщи-
ной, равной толщине обрешетке, к которой приши-
вается уравнительная доска.
Гонт укладывается в направлении от карниза
к коньку кровли. Верхним концом гонтина приби-
вается гвоздями к обрешетке, узкий конец гонтины
заводится в паз смежной. Гонтины верхнего ряда
должны перекрывать швы нижнего ряда на поло-
вину своей ширины.
В направлении ската кровли каждая гонтина
должна перекрывать нижележащую на 2/з своей
длины.
Гппчпи для прибивки гонтин применяются диа-
метром 2 мм, длиной 60 мм.
Конек и ребра кровли обделываются двумя дос-
ками толщиной 25 мм, стесанными на-ус.
Разжелобок кровли делается из клинообразных
гонтин укладываемых веером (по типу щепяной
кровли), для чего гонтины нужно отесывать и остру-
гивать.
Обделка труб устраивается, как и в щепяной
кровле.
в) Кровли из шингла
Кровля из шингла устраивается в три слоя
(над жилыми и гражданскими зданиями).
Шингл настилается по обрешетке из брусков
толщиной 50—60 мм. Расстояние между осями об-
решетки принимается равным 18,5—23,5 мм.
Стыки шингла во всех слоях должны быть
расположены, во избежание протекания кровли,
в перевязку и не совпадать друг с другом.
В остальном покрытие кровли из шингла ничем
не отличается от других деревянных кровель.
Гвозди для крепления шингла применяются
оцинкованные диаметром 1,4—1,6 мм, длиной
45 мм.
3. ВОДООТВОДЫ
Во всех зданиях высотой от трех этажей и бо-
лее, а также в капитальных зданиях меныпей
этажности, но расположенных на красной линии
улицы, обязательно устройство желобов с водо-
сточными трубами. Взаимное расстояние между
последними рекомендуется принимать около 20 м.
Сечение водосточных труб определяется из рас-
чета 1 см2 на 0,75—1,0 м2 поверхности кровли;
сечение желобов определяется умножением сече-
ния водосточной трубы на коэфициент 1,25.
Подвесные желоба устраиваются при кровлях
в комбинации с лотками и обычными воронками
водосточных труб.
Подвесные желоба устраиваются при кровлях
из штучных материалов (этернит, волнистая асбо-
фанера, естественный шифер, черепица и т. п.).
В местностях с наружной расчетной темпера-
турой — 25° и ниже устройство желобов не допус-
кается. При кровлях из рулонных материалов' под-
весные желоба выполняются из кровельной стали.
Диаметр водосточных труб может быть принят:
для зданий более 3 этажей — 215 мм
» .1 до 3 „ —140 „
Труба диаметром 215 мм (двойниковая) пло-
щадью сечения 363 см2 может принять сток воды
с крыши площадью 270—360 м2, а труба диамет-
ром 140 мм (тройниковая) площадью сечения
154 см2 может принять сток воды с крыши пло-
щадью 115—150 м2.
Водосточные трубы' изготовляются цилиндриче-
ской формы с небольшим убегом на конце для воз-
можности свободного надевания одного звена на
Другое на глубину 50—70 мм.
Водосточные трубы следует изготовлять из
оцинкованной стали прямолинейными, без колен,
в местах расположения промежуточных карнизов
(поясков, тяг и т. п.).
Крепление звеньев водосточной трубы к стене
производится помощью стремян (ухватов) и оцин-
кованной проволоки или шарнирных обойм, заби-
ваемых в стену на 120 мм через 1350 мм друг от
друга. Для подвески трубы к верхнему концу ее
приклепывается уголок из полосовой стали.
В подвесных желобах все крепления желобов
к хомутам должны допускать возможность сдвига.
Желоба, лотки, водосточные трубы и их крепле-
ния должны изготовляться из однородного мате-
риала: соединение черной и оцинкованной стали
без специальной изоляции вызывает разложение
(электролиз) и поэтому не допускается.
4. ограждение крыши
На крышах домов высотой в три этажа и бо-
лее должны устраиваться полуогнестойкие решет-
чатые ограждения высотой не менее 600 мм.
Л4еталлические ограждения крыши состоят
в основном из стоек с подкосами, расставленными
на взаимном расстоянии не более 2000 мм, и ре-
шетчатого заполнения между ними с просветами
не более 400 мм.
В альбоме даны два примера ограждений.
Стойки ограждений крепятся к обрешетке
крыши болтами диаметром 10 мм или глухарями.
Толщина обрешетки в местах крепления стоек
и подкосов должна быть не менее 50 мм.
Л4ежду кровлей и лапками стоек и подкосов реко-
мендуется делать прокладки из двух слоев мешко-
вины, пропитанной густотертым суриком.
Соединения элементов ограждения при монтаже
рекомендуется производить на болтах.
5. СЛУХОВЫЕ ОКНА
Слуховые окна по форме определяются архи-
тектурными требованиями.
Каждый чердак или его отсек, отделяемый
брандмауэрами, должен иметь по два слуховых
окна для проветривания и освещения, причем в зда-
ниях высотой в три этажа и более одно из слуховых
окон должно иметь пожарный выход на крышу раз-
мером не менее 600 X 800 мм.
Стыки кровель здания н слухового окна из
штучных кровельных материалов и сопряжения вер-
тикальных стенок окна с поверхностью кровли из
любых материалов делаются посредством фартука
из кровельной стали.
Примеры решения слуховых окон показаны на
листах 21 и 22.
6. ПОЖАРНЫЕ ЛЕСТНИЦЫ
Каждое здание высотой в три этажа и более
должно иметь наружные металлические пожарные
лестницы шириной не менее 600 мм, расставляемые
на взаимном расстоянии не более 100 м. Верхняя
часть лестницы должна доходить до крыши, а ниж-
няя возвышаться над уровнем земли на 2500 мм.
35
В зданиях высотой более семи этажей на ложкар-
ных лестницах должны устраиваться, начиная с че-
твертого этажа, промежуточные площадки через
один этаж.
Тетивы пожарных лестниц, допускающие сборку
на болтах, делаются из поло'совой или угловой
стали стандартной длины.
Консоли выполняются из угловой, а ступени из
круглой стали, соединяемой с тетивами сваркой или
болтами.
Консоли заделываются цементным раствором
в заранее оставленных в кладке гнездах; верхний
конец лестницы, имеющий площадку, крепится
к крыше болтами или глухарями с прокладкой
между кровлей и опорой мешковины, пропитанной
железным суриком, замазки или толя—в зависимо-
сти от материала кровли.
Примерные решения пожарных лестниц и детали
к ним даны на листах 23—25.
VI. ЛЕСТНИЦЫ
1. ОБЩАЯ ЧАСТЬ
Лестницы разделяются на:
а) главные или основные;
б) черные и вспомогательные, служащие для
сообщения как между этажами, так и с подва-
лами и чердаками, а также в качестве запасных
для эвакуации людей во время пожара;
в) пожарные;
г) внутриквартирные, служащие для сообщения
между этажами одной и той же квартиры.
Располагаются лестницы, как правило, в лест-
ничных клетках, внутриквартирные лестницы до-
пускается устраивать без ограждающих стен, при-
чем лестничные клетки делаются неотапливаемыми
при печной системе отопления, а при общедомовой
центральной системе —• отапливаемыми (если это
требуется по климатическим условиям).
Лестничные клетки должны иметь естественное
освещение.
1. Минимальная ширина лестничных маршей
и наибольшие допускаемые уклоны маршей в жи-
лых зданиях должны приниматься по табл. 11.
Таблица 11
Наименование лестничных маршей Ширина марша (в мм) Уклон марша
Марши основных лестниц, веду- щих в квартиры:
а) в домах в 2 и 3 этажа 1200 1 : 1,5
б) „ 4 и 5 этажей 1300 1 :1,75
в) „6 этажей и более 1400 1 :2
Марши вторых лестниц, ведущих в квартиры, и марши лестниц, ведущих в полуподвалы и подвалы 1 100 1 :1,5
Марши, ведущие на чердак . . . 900 1 :1,5
Внутриквартирные лестницы в двухэтажных квартирах .... 900 1 :1,25
Ширина междуэтажных лестничных площадок
должна быть не менее ширины марша. Площадки
перед входами в квартиры должны быть шире
марша не менее чем на 100 мм.
При наличии лифта ширина этажной площадки
должна быть не менее 1400 мм, причем в трех-
маршевых лестницах этот размер должен быть
соблюден только в пределах лифта.
Разрезные площадки не допускаются. Забеж-
ные ступеньки допускается устраивать на лестни-
цах внутриквартирных и чердачных.
Ширина марша считается в чистоте от стены до
торца ступени (без учета валика) или до внешней
стороны тетивы. Для маршей, заключенных между
двумя стенами, ширина марша считается в чистоте
между стенами.
Число подъемов в каждом марше должно быть
не менее 3 и не более 17.
Высота прохода под лестничными площадками
и под маршами должна быть в чистоте (до нижних
полок балок) не менее 2000 мм. Для внутриквар-
тирных лестниц и лестниц, ведущих на чердак, эта
высота должна быть не менее 1900 мм.
Во внутренних стенах лестничных клеток не
допускается устройство оконных проемов.
Внутриквартирные лестницы допускается устраи-
вать открытыми и располагать на площади жилых
или вспомогательных помещений.
Каждая лестничная клетка должна иметь сооб-
щение с двором непосредственно или через проход.
Каждый чердак дома или часть его, отделен-
ная брандмауэром, должны иметь вход из лестнич-
ной клетки.
В зданиях в три и более этажей лестница на
чердак должна быть продолжением общей лестни-
цы. В зданиях в один и два этажа для входа на
чердак допускается устройство закрепленных стре-
мянок, шириной не менее 600 мм, деревянных или
металлических.
Каждое здание высотой в три этажа и более
должно иметь наружные металлические пожарные
лестницы шириной не менее 600 мм. Пожарные
лестницы должны доходить до крыши, но не дол-
жны доходить до уровня земли на 2500 мм.
36
В зданиях в шесть этажей и более устройство
пассажирских лифтов обязательно.
Конструкции лестниц должны по прочности и
жесткости соответствовать требованиям норм и
технических условий. ы
В данном разделе рассматриваются следующие
типы лестниц:
1) по форме — двух- и трехмаршевые без за-
бежных ступеней и одномаршевые без забежных
ступеней и с забежными ступенями;
2) по конструктивному решению.
А. Лестницы на стальных балках со сборными
железобетонными стандартными ступенями и типо-
выми площадочными плитами.
Б. Сборные железобетонные лестницы.
В. Стальные лестницы из штампованных дета-
лей.
Г. Деревянные лестницы:
а) междуквартирные,
б) внутриквартирные.
2. КОНСТРУКЦИИ ЛЕСТНИЦ
А. Лестницы на стальных балках
Косоуры и площадочные балки решены
а) из швеллеров,
б) из двутавровых балок.
Длина косоуров и площадочных балок опреде-
лена по формулам, приведенным на листах 2, 3, 4, 6.
Сопряжение элементов косоуров (в гнутых
косоурах) между собой решено сваркой и двухсто-
ронними планками на заклепках или на болтах;
примыкание косоуров к площадочным балкам реше-
но при помощи угольников либо сваркой, либо на
болтах диаметром около 12 мм.
Нижний конец косоура первого марша заделы-
вается в бутовую, кирпичную кладку или бетон,
имея упор из угольников, либо приваренных к тор-
цам косоуров, либо сболченных с косоурами и за-
анкеренных в кладке или бетоне.
Площадочные балки заделываются в стены на
глубину по расчету, но не менее 150 мм с подклад-
ками под концы балок (в необходимых случаях)
опорных плит потребных габаритов из камня, же-
лезобетона и стали.
Привязка косоуров к площадочным балкам по-
казана на чертежах 2, 6, 13, 14, форма и размеры
концов косоуров в местах, примыкающих к пло-
щадочным балкам, показаны на чертежах 2, 3, 4, 6.
А4ежду маршами оставляются обычно зазоры
шириной 80—150 мм, необходимых для освещения
лестничной клетки и пропуска пожарного шланга.
Сопряжение верхней фризовой ступени с нижней
фризовой (на промежуточных площадках) произво-
дится в четверть с накрытием нижней ступени верх-
ней на 50 мм.
Сопряжение верхней фризовой ступени с верх-
ней фризовой плитой (на верхней площадке) произ-
водится аналогично указанному, но при непремен-
ном условии заделки верхней фризовой плиты
в кладку стены лестничной клетки на глубину
250 мм.
Косоуры и площадочные балки могут быть либо
открытыми, окрашенными масляной краской, либо
закрытыми, оштукатуренными по сетке Рабитца.
В последнем случае лестницы получают требуемое
архитектурное оформление и повышенную огнестой-
кость.
При устройстве площадок принимаются:
а) высота площадочной балки на 40 мм больше
высоты примыкающих косоуров;
б) укладка железобетонных плит (сборных или
монолитных) одним концом на площадочную балку,
поддерживающую косоур, и вторым — либо на
стальную балку, не доходящую до стены на 150 мм
(для пропуска газопроводных труб и пр.), либо на
стену (с выступом или зазором);
в) минимальная толщина плоской плиты 60 мм,
при ребристой плите обязательна укладка шлако-
бетонной подготовки для доведения общей толщи-
ны плиты и слоя шлакобетона до 65 мм.
Укладка вкладышей между фризовыми ступе-
нями осуществляется при помощи стальной полоч-
ки (листа), привариваемой к площадочной балке и
поддерживающей вкладыш.
При устройстве бортов вокруг консольной пло-
щадки, примыкающей к подъемнику, изготовление
и обработка бортов может производиться одновре-
менно с набивкой чистого пола консольной пло-
щадки, увязывая профиль бортов с профилем при-
мыкающих фризовых ступеней (см. лист. 9).
Б. Железобетонные сборные лестницы
Из сборных железобетонных лестниц в альбоме
приводится пример типа из отдельных целых мар-
шей и площадочных плит (см. лист 19).
Комплект лестницы (на типовой этаж высотой
3300 мм) состоит из блоков двух площадочных
и двух маршевых. Марш, опирающийся на площад-
ки, представляет собой две тетивы, монолитно свя-
занные ступенями; площадочные блок-плиты —
с двумя ребрами.
Вес марша 1056 кг, вес площадочного блока
888 кг.
Общее количество материалов на комплект:
бетона 1,62 м3, арматуры 153,4 кг, общий вес ком-
плекта 3888 кг.
Бетон марки 140.
Мозаичные плиты-проступи накладываются на
цементном растворе состава 1 :3 на бетонные сту-
пени марша. Отверстия для заделки ограждений,
а также петли для подъема предусматриваются
проектом.
В. Металлические лестницы
Из большого числа разнообразных по материалу
(чугун, прокат и штампы) и конструкции металли-
ческих лестниц в альбоме приводится двухмарше-
вая лестница из штампованных укрупненных эле-
ментов заводского изготовления как наиболее лег-
ких и более приемлемых для массового скоростно-
го строительства в составе: маршей, площадочных
стоек, площадочного настила и перил (лист 20).
Марши состоят из стальных тетив, к которым
привариваются штампованные ступени,
37
Тетивы могут быть: а) из листовой стали тол-
щиной 5—8 мм; б) из тонкостенных (3 мм) штам-
пованных швеллеров высотой 250 мм, в) из тонко-
стенных прокатных швеллеров.
Все тетивы маршей имеют одинаковые размеры.
Средние тетивы на концах имеют отверстия для
болтов, которыми они крепятся к площадочным
стойкам. К концам пристенных тетив приварены
штампованные тумбочки, которые угольниками
крепятся к площадочному швеллеру болтами.
Ступени штампованные двух типов изготов-
ляются из листов стали толщиной 2—3 мм и имеют
в проступях и подступенках отгибы, привариваю-
щиеся к тетивам.
Стандартные размены ступеней 183X270
и 200X250 мм.
Стойка площадочная служит для крепления
средних тетив (восходящей и нисходящей), а так-
же перил лестницы. Она имеет квадратное сечение
140X140 мм и сваривается из двух штампованных
частей.
К площадочному швеллеру стойка крепится
болтами на уголках. Со стороны маршей к стойке
приварены два вертикальных уголка, к которым
болтами крепятся тетивы. Сверху и снизу стойка
закрывается декоративными литыми вкладышами.
Настил площадки состоит из трех волнистых
стальных листов с высотой волны в 40 мм. Листы
крепятся к площадочным швеллерам и заполняют-
ся слоем бетона, сверх которого укладывается
паркет по асфальту или терраццо.
Перила изготовляются заводским способом це-
лыми блоками. Они могут быть разнообразного ри-
сунка.-
Г. Деревянные лестницы
а) Междуквартирные. В лестничных
клетках с рублеными или брусковыми стенами,
подвергающимися после своего возведения осадке,
предусматриваются специальные конструктивные
мероприятия: в местах примыкания тетив к площа-
дочным балкам оставляются специальные зазоры,
благодаря которым при осадке стен лестница авто-
матически принимает проектное положение.
Лестничные марши и площадка снизу или шту-
катурятся по подшивке или подшиваются строга-
ными, досками.
В том и другом случае во избежание промока-
ния подшивки и штукатурки по подшивке уклады-
вается толь, а на площадках, кроме того, слой
песка толщиной 50 мм.
На листах 22, 23, 25, 26 даны детали лестниц
на тетивах и табличные данные размеров тетив
(лист 24), проступей и подступенков (лист 25) —
в зависимости от принятых уклонов и количества
подъемов.
Тетива с прибоинами (лист 23), к которым кре-
пятся подступенки и проступи, применяется для
зданий временного, не капитального характера, так
как данного типа лестницы в сравнении с лестни-
цами на тетивах с врезными ступенями менее дол-
говечны, требуют более частого ремонта и менее
красивы на вид.
Кроме лестниц на тетивах, деревянные лестни-
3S
цы могут изготовляться на косоурах. Пример вы-
полнения такой лестницы показан на листе 31.
Отделка лестниц может быть разнообразной.
б) Внутриквартирные лестницы кон-
структивно решаются аналогично междуквартир-
ным. Ширина лестниц может приниматься от 850—
900 мм и выше.
В целях большего сохранения полезной пло-
щади квартир лестницы могут выполняться с за-
бежными ступенями; устройство забежных ступе-
ней усложняет очертание пристенных тетив, кото-
рые выполняются, как показано на листе 21, в слу-
чае их установки на стойки.
При возможности использовать стены под сту-
пени (в стенах, не подверженных осадке, или в сте-
нах с закончившейся осадкой) последние крепятся
непосредственно на планки из 50-миллиметровых
досок, укрепленных к стенам, согласно очертанию
ступеней.
3. Детали лестниц
а) Детали ступеней
Профили ступеней обыкновенно делаются стан-
дартными, и только в исключительных случаях про-
фили выбираются в соответствии с архитектурным
оформлением лестниц.
В некоторых случаях, в целях повышения проч-
ности, гигиеничности, или с целью предотвращения
скольжения, поверхность ступеней обделывается
металлом, линолеумом и другими материалами, что
влияет также на форму ступени.
Некоторые виды ступеней и их обделка, приме-
няемые в строительстве, показаны на листе 34.
Марши косоурных лестниц нередко начинаются
одной или двумя начальными удлиненными ступе-
нями с прямыми или закругленными концами.
б) Огра жд е н и я лестниц
Внешний вид лестниц в значительной мере опре-
деляется их ограждением, которое поэтому должно
быть не только прочным, но и архитектурно выра-
зительным.
Высота ограждений на маршах и площадках
лестниц должна быть равна 900 мм, считая от се-
редины ширины ступени до верха поручня.
Ограждения лестниц могут быть как решетча-
тые, так и сплошные.
В альбоме приводятся примерные рисунки только
решетчатых ограждений (см. листы 18, 32, 33).
Последние состоят из вертикальных стоек (ме-
таллических или деревянных) и прикрепленного
к ним поручня.
Просветы между элементами решетки в одном
направлении должны быть не более 200 мм.
Элементы в стальных решетках соединяются
между собой обычно сваркой, отдельные же звенья
ограждений соединяются при монтаже обычно бол-
тами и в редких случаях заклепками.
Стойки ограждений заделываются в специаль-
ные гнезда, оставленные в ступенях или тетивах.
Гнезда для стальных стоек должны иметь размер
30 X 30 X 70 мм и отстоять от краев ступени не
менее чем на 60 мм. Концы стальных стоек после
установки последних в гнезда заливаются цемент-
ным раствором, расплавленной серой или свинцом.
К верху стальных стоек прикрепляется подпо-
ручневая лента из полосовой стали толщиной
4—5 мм и шириной 20—40 мм, а к последней кре-
пится шурупами поручень.
Поручни нередко крепятся также и к стенам
при помощи деревянных пробок и ершей.
Поручни делаются обычно из дерева твердых
пород, реже из сосны.
Поручню придается форма, удобная для охва-
тывания рукой и соответствующая архитектурному
оформлению лестницы.
Примеры характерных профилей поручней,
а также архитектурного оформления их в начале
ограждения и на поворотах показаны на листах
18, 32, 33.
I. ФУНДАМЕНТЫ
ДОПУСКАЕМЫЕ РАЗМЕРЫ УСТУПОВ ФУНДАМЕНТОВ'
фундаменты
ЛИСТ KI
БУТОВЫЙ ФУНДАМЕНТ
С УСТУПАМИ
МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ОТНОШЕНИЯ h/Б
|— по расчету ----1
СТЕНЫ
ПОД СТОЛБЫ
ДОПУСКАЕМОЕ ДАВЛЕНИЕ НА ГРУНТ МИНИМАЛЬНОЕ ОТН. ВЫСОТЫ УСТЫПА К ШИРИНЕ tr/K ПРИ РАСТВОРЕ МАРКИ
15 И ВЫШЕ 8-4
С б] i 25 КГ/СМ4 1.75 200
С б J > го КГ/СМг 1,50 1.75
Примечания
Проверка уступов на изгиб и ‘срез не требуется
Минимальная высота уступов фундаментов ИгАоо
ВАРИАНТ С УСТУПАМИ В
КИРПИЧНОЙ КЛАДКЕ
ЭАЦИОННЫ/ ТРУБ
УСТРОЙСТВО
УСТУПОВ В КИРПИЧНОИ КЛАДКЕ «В ЗАВИСИМОСТИ
ОТ
УРОВНЯ ЧИСТОГО ПОЛА
НДДМЕНТЫ
ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ ПОД КАМЕННЫЕ СПЛОШНЫЕ
НАРУЖНЫЕ СТЕНЫ БЕСПОДВАЛЬНЫ X ЗДАНИЙ
ДЛЯ СТЕН
ЛИСТ Х2
ТОЛЩИНОЙ 580 мм
ТОЛЩИНОЙ 510 мм
бАо ми.
ОТМОСТКА
УР. ЗЕМЛИ
ЦОКОЛЬ по
ПРОЕКТУ
гидроизоляция
ур.у ПОЛА
'£301 370
600
ПО МЕСТНЫМ
УСЛОВИЯМ
ГИДРОИЗОЛЯЦИЯ
WP. Ч ПОЛА
ОТМОСТКА
УР. ЗЕМЛИ
цоколь по
Т ПРОЕКТУ
-7
Л
УС
]7т~?
I___d.
S" '
ЧИСТЫЙ ПОЛ
ЛАГИ Ао/г ЧЕРЕЗ 800-900
ПОДКЛАДКА 30 ПО 2 СЛОЯМ ТОЛЯ-
КИРПИЧИ СТОЛБИК 150
ГЛИНОБЕТОН 150
УТРАМБОВАНН. ПОДСЫПКА
УШИРЕНИЕ ФУН
ДАМЕНТА ПО
РАСУ ЕТУ
УШИРЕНИЕ
ФУНДАМЕНТА
по расчету
300
300
600
J.
ОТМОСТКА
ПО МЕСТНЫМ
условиям
чгЗЕМЛИ
ПО МЕСТНЫМ
УСЛОВИЯМ
УШИРЕНИЕ
ФУНДАМЕНТА
по расчету
f ЦОКОЛЬ по
ПРОЕКТУ
-чистый пол
-ЛАГИ 11)012 ЧЕРЕЗ 800-900
-ПОДКЛАДКА 50 ПО 2 СЛОЯМ ТОЛЯ
-КИРПИЧИ СТОЛБИК 150
-ГЛИНОБЕТОН 150
-УТРАМБОВ. ПОДСЫПКА
-чист, пол
-ЛАГИ liffl/2
-ПОДКЛАДКА 3
-КИРП.СТОЛБ 15
-ГЛИН06Е10Н
-УТРАМБОВАН
ПОДСЫПКА
Примыкание
КАНАЛОВ
мм
ОТМОСТК
ГИДРОИЗОЛЯЦИЯ
УР.Ч.ПОЛА о
Г----850
УШИРЕНИЕ
ФУНДАМЕНТА
ПО РАСЧЕТУ
ПО МЕСТНЫМ
^УСЛОВИЯМ
г цоколь по
ПРОЕКТУ
у?, земли
300 4
НА ГРУНТЕ
60
ГТ
ПРИ ПОЛАХ НА ЛАГАХ
-ЧИСТЫМ пол
-ЛАГИ |4о/2 ЧЕРЕЗ 300-900
-ПОДКЛАДКА 30 по 2 слоям толя
-КИРПИЧИ СТОЛБИК-150
-ГЛИНОБЕТОН-150
-•утрамбованная подсыпка
гидроизоляция
-УР. Ч. ПОЛА
гцоколь по
Л» ПРОЕКТУ
ОТМОСТКА
УР. ЗЕМЛИ
отмостк
§
УР. ЗЕМЛИ
]—цоколь по
бетонная плита-^—14
70
УШИРЕНИЕ
ФУНДАМЕНТА
ПО РАСЧЕТУ
-УШИРЕНИЕ
ФУНДАМЕНТА
ПО РАСЧЕТУ
Т-П0 МЕСТНЫМ
sr УСЛОВИЯМ
т-ПО МЕСТНЫМ
УСЛОВИЯМ
ЧИСТЫМ пол
БЕТОН 100
УТРАМБОЗ. ПОДСЫПКА
LBETOH 100 ПО ПЛОТНО
УТРАМБОВ. ГРУНТУ
Примечания-
ГиДРОИЭОЛЯЦ
УР. ч. пола
140
КИРПИЧНАЯ
СТЕНКА вдоль
ВСЕГО КАНАЛА
*— БЕТОН 100 ПО
"1 УПЛОТНЕННОМ
ГРУНТУ
1 Размеры подошв фундаментов даны минимальные при заданных
толщинах Стен Для стен 380 при постелистом буте толщина
ФУНДАМЕНТА МОЖЕТ БЫТЬ 500
2 Детали цоколей см в разделе „ Стены
ь—г-ЛЕНТОЧНЫЕ фундаменты под каменные
СПЛОШНЫЕ СТЕНЫ ЗДАНИЙ С ПОДВАЛАМИ
фундаменты
ЛИСТ ЮЗ
Для СТЕН 51U
ДЛЯ
СТЕН 640
Для СТЕН 770
ДЛЯ ВНУТРЕННИХ
СТЕН 530
цоколь ПО
850
КАМЕННАЯ
ОТМОСТКА
ПОВЕРХНОСТЬ
СТЕНЬ! ПОКРЫТЬ
горячим битумом^—г-
за а раза дк—ач
по*
А КО - bt Юн
УР.Ч ПОЛЛ
ГИДРОИЗОЛЯЦк’е
чистый Пол
шлакО-БЕТон
Ж Б ПЛИТА
ж 6.Балка
ур ЗЕмли
---600 —
ГИДРОИЗОЛЯЦИЯ
но РАСЧЕТУ
— чистый пол
— ЛАГИ lAO/г ЧЕРЕЗ 800-SC
— ПОДКЛАДКА 50 ПО 2СЛ0ЯМ тс
— кирпичный столбик" 150
— ГЛИНОБЕТОН 150
— УТРАМ6ОВ. ПОДСЫПКА
ОБЛИЦОВКА В J/2"
кирпича
— ж.Б. Плита
У R Ч. ПОЛ А ПОДВАЛА
iS£S8SS3ffi
— чистый пол
- - БЕТОН 100
--УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ
--КИРПИЧНАЯ СТЕНКА 130
БЕТОН 100
чистый пол
БЕТОН 100 —
уплотнен-
УР. Ч. ПОЛА ПОДВАЛА
т
РАСЧЕТУ
-ПОВЕРХНОСТЬ СТЕНЫ
ПОКРЫТЬ ГОРЯЧИМ БИТУМ
ЗА 2 РАЗА
ГИДРОИЗОЛЯЦИЯ
— УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ НЬ|И ЩЕБНЕМ
ГРУНТ --------------------------------
Примечания ' ’’
1 При ОБЛИЦОВКЕ БУТА КИРПИчЕМ общая толщина СТЕНЫ ДОЛЖНА быть НЕ МЕНЕЕ 750
2 В необлицованных стенах подвала бутовую кладку со стороны подвала
ВЕСТИ С . ПРИКОЛКОЙ ЛИЦА
3 Детали цоколей См В РАЗДЕЛЕ Стены
СТОЛБЧАТЫЕ СЕЛУНДА МЕНТЫ ПОД СТЕНЫ^ ФУНДАМЕНТЫ
МАЛОЭТАЖНЫХ БЕСПОДВАЛЬНЫХ ЗДАНИИ ЛИСТ Я4
>100
Примерный план разбивки
Разрез по 2-2
Разрез по 1-1
ПОСАДКА ЗДАНИЙ НА МЕСТНОСТИ
И ЗАЩИТА СТЕН ОТ СЫРОСТИ
фундаменты
ЛИСТ №5
чистый ПОЛ
БЕТОН 100
УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ
ГИДРОИЗОЛЯЦИЯ—\
УР. ЗЕМЛИ
Гидроизоляция
______VC
е.
£
«и
ФУНДАМЕНТ ПОД
ВНУТРЕННЮЮ СТЕНКУ
ср АСАД
p-VP. ЗЕМЛИ
Ж
ПОЛ МА ЛАГАХ -рЛ--
-ГЛИНОБЕТОН 150
-ЧТРАМБОВ. ПОДСЫПКА
-УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ/ >
Г
F7
L- ср^'НДАМЕнТ ПОД
ВНУТРЕННЮЮ СТЕНУ
ДВЕРНОМ
ПРОЕМ
vp. гидроизоляция
--ГИДРОИЗОЛЯЦИОННЫМ ЗАМОК
- КЛАДКА СТЕНЫ НА ЦЕМ.
РАСТВОРЕ М-БО-Вс
J УР ТРОТУАРА
УР. ВЕРХНЕГО ОБРЕЗА
УР. Ч. ПОЛА г
ур гидроизоляции
УР. ЗЕМЛИ ДО ПЛАНИРОВКИ--
ПАНДУС ИЛИ СТУПЕНИ -----
рУР. ПОДОШВЫ СРЧНДАМЕНТА
Вариант перепада изоляции
1
ПЕРЕПуСК ♦ I
ГИДРОИЗОЛЯЦИИ
НЕ МЕНЕЕ
IOOO
__1____1_____
ОБОЗНАЧЕНИЯ^
УР. гидроизоляции!-'’* г
УР ГИДРОИЗОЛЯЦИИ
УР ЗЕМЛИ ДО
ПЛ АНИРОВКИ
СПУСК ГИДРО’
изоляции
УР, Ч ПОЛА
УСЛОВНЫЕ
УР ТРОТУДРД
УР
УР
ГИДРОИЗОЛЯЦИИ
УР ВЕРХНЕГО ОБРЕЗА
ФУНДАМЕНТА
УР
верха и ПОДОШВЫ ГРЧНДДМЕНТА
ЗЕМЛИ до ПЛАНИРОВКИ
800 - 1000
УР. ЗЕМЛИ
ДРЕНИ-
РУЮЩИЙ
ГРУНТ —i
ТРОТЧАР
проекту
чяг '^кт-j
БОРТОВЫИ
КАМЕНЬ
Булыжная отмостка----
ПЕСЧАНАЯ подсыпка 50
АСГРАЛЬТ ----
ТРАМБОВАННЫЙ ЩЕБЕНЬ С ПРОЛиВКОи —
ИЗВЕСТКОВОГО РАСТВОРА 1 А ИЛИ ---
ГЛИНА 200
ИЗВЕСТКОВЫМ БЕТОН 1-3 8
ЗЕМЛИ
УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ
ПЕСЧАНАЯ ПОДСЫПКА--------
УПЛОТНЕННЫЙ ЩЕБНЕМ ГРУНТ —
ОСАДОЧНЫЕ И ТЕМПЕРАТУРНЫЕ ШВЫ В СТЕНАХ И ФУНДА-
МЕНТАХ И ЗАЩИТА ПОДВАЛЬНЫХ ПОМЕЩЕНИЙ ОТ ГРУНТОВЫХ ВОД
ФУНДАМЕНТЫ
Л ИСТ Х6
ТЕМПЕРАТУРНЫЙ ШОВ
ФАСАД *
План стен
ПРИ НАПОРЕ ОТ 200 ДО 800 мм.
ВЕЗ НАПОРА
-чистый ПОЛ-ЙО
ЦЕМЕНТНАЯ
-подготовка 20
бетон h зависит
-ОТ Н-ПОдПОРА
ГИДРОИЗОЛЯЦИОН-
-ный слой
-БЕТОН 50
—чистый пол 20
— ЦЕМЕНТНАЯ ПОДГО-
ТОВКА С ЦЕРЕЗИТОМ
ИЛИ ОКЛЕЕННАЯ
ГИДРОИЗОЛЯЦИЯ
— Тощий БЕТОН 100-150
— УПЛОТНЕННЫЙ
ЩЕБНЕМ ГРУНТ
нр. воды
УРОВЕНЬ
воды
100-150
БРУСОК
ЗАМОК ИЗ ЖИР-
НОЙ ГЛИНЫ!----
ИЛИ ОБМАЗКА
ГОРЯЧИМ биту - '
МОМ ЗА 2 РАЗАаПО
ВЫРАВНЕННОЙ
РАСТВОРОМ ПО-
ВЕРХНОСТИ
15-20
ЙЙУ
Г4?
ОКЛЕЕННАЯ
гидроизоляция
КИРПИЧИ АЯ
Деформационные
ШВЫ В ПОЛУ
[—чистый пол
— ЦЕМЕНТНЫЙ слой
— РУБЕРОИДНЫЙ СЛОЙ
-ЦЕРЕЗИТ
-БЕТОН.
Укладка ковра
В МЕСТАХ ПЕРЕГИБА
ТРУБКА ИЗ
ПЕРГАМИНА Ck50
Битум с паклей
ФУНДАМЕНТЫ
ЛИСТ К7
ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ И ЦОКОЛИ
/\ Л Я НАРУЖНЫХ БРЕВЕНЧАТЫХ СТЕН
Мелкое заложение
(Т) Разрез по цоколю и фундаменту
продольной стены
(е) Разрез по цоколю и фундаменту
’ СТЕНЫ
поперечной
ВЕНТИЛЯЦ. РЕШЕТКА
ШТУКАТУРКА ПО ДРАНИ-20
ПОСЛЕ ОСАДКИ СРУ^А
^тепловой брус
—чистый пол
——ЛАГИ 1Ао/2 ЧЕР. 800-000
—ПОДКЛАДКИ иЭ ДОСОК 30
—изоляция ТОЛЕМ В 2слоя
—КИРПИЧНЫЙ СТОЛБИК в
2 РЯДА
ВЕнТИЛЯЦ. РЕШЕТКА
кровельная
ЛИСТОВАЯ
ОТЛИВНАЯ
ДОС КА 50-200
НЕ <50
АНТИСЕПТ ИР. дос-
КА ПО ТОЛЮ
ТЕПЛОВОЙ брус
ПАКЛЯ
н£<гоо
W
Е
ОТСЫПКА
МЕЛКИМ
ШЛАКОМ
.4НЕ715С
- ГЛИНОБЕТОН 150
ОТМОСТКА
ПЕСОК 80--
— 250
Л И НА 200 -
5 00
Т-УР. ЗЕМЛИ
КРОВЕЛЬНАЯ ЛИСТОВАЯ СТАЛЬ
ОТЛИВНАЯ ДОСКА 30X200
КОБЫЛКИ ИЭ ДОСОК
4о ЧЕРЕЗ 800
КОБЫЛКИ из
ДОСОК Ао ЧЕРЕЗ
800
РАСТВОР
АНТИСЕПТИР ПАКЛЯ ИЛИ,
войлок по толю в е слоя
АНТИСЕПТИР ДОСКА по то/
НЕ < 800 ----
jyp. отмостки
УР. ЗЕМЛИ S ~~
РАСТВОР
700- 800
ТОО
УР. ОБРЕЗА «ФУНДАМЕНТА
АНТИСЕПТИР.
ПАКЛЯ ИЛИ—
войлок по толю
в 2 слоя
ЧР. отмостки
ж
WZ7/
УР. ЗЕМЛИ
ПЕСОК 50---
ГЛИНА 200—
:ZZZJFZ
— ГЛИНОБЕТОН 150
*— УТРАМБОВ
ПОДСЫПКА
’-^УР. ОБРЕЗА «ФУНДАМЕНТ
ц^|1^
-УТРАМ БОВ.П ОДС Ы П К А
ОТМОСТКА----------------
Ж
Вариант заложения фундаментов
С УСТРОЙСТВОМ ПЕСЧАНОЙ ПОДУШКИ*
Вариант цоколя при
@ повышенном подполье
КРОВЕЛЬНАЯ ЛИСТОВАЯ СТАЛЬ-]
ОТЛИВНАЯ ДОСКА 30*200-
КОБЫЛкИ ИЗ ДОСОК Ао
ЧЕРЕЗ 800
раствор
АНТИСЕПТИР. ДОСКА
НЕ < 600 -----
-]-УР. Отмостки
ВЕНТИЛЯЦ. РЕШЕТКА
ТЕПЛОВОЙ БРУС
МЕЛКИИ ШЛАК
ВЕнТИЛЯЦ. РЕШЕТКА
'ЮДПОЛЬЕ
rzztzzz
rzzzrz
ПРОБКА
///Ж
KZ1ZZZ/
Ур Земли
УР. ОБРЕЗА «ФУНДАМЕНТА
ОТМОСТКА ---
ПЕСОК 50-___
гЛина 200---
— 250
100 ММ НИЖЕ УРОВНЯ
ПРОМЕРЗАНИЯ
при мокрых пучинис-
ТЫХ ГРУНТАХ ДОПУСКАЕТСЯ
ЗАЛОЖЕНИЕ СРУНДАМЕНТОВ '-Ж'*
ВЫШЕ ЛИНИИ ПРОМЕРЗАНИЯ
С ОБЯЗАТЕЛЬНЫМ УСТРОЙСТВОМ
ПОДУШКИ
771W7.
УР ЗЕМЛИ
ПРОДУХ 150*380'
ЧЕРЕЗ 6000
— Глинобетон 150
— УТРАМБОВ. ПОДСЫПКА
— 250
250 —
-ГЛИНОБЕТОН 100
-УТРАМБОВ.
ПОДСЫПКА
СТО/\БЧАТЫЕ CDWHAAMEHTbl И ЦОКОЛИ
для НАРУЖНЫХ БРЕВЕНЧАТЫХ СТЕН
ФУНДАМЕНТЫ
ЛИСТ Х6
ВЕНТИЛЯЦ. РЕШЕТКА
КРОВЕЛЬНАЯ ЛИС-
ТОВАЯ СТАЛЬ----
ОТЛ И ВН АЯ ДОСКА
30 » 200-------
КОБЫЛКИ ИЗ ДОСОК
4о ЧЕРЕЗ 800
РАСТВОР---------
НЕ<200
&
МЕЛКИМ
ШЛАК
L
ИИ цоколь
штукатурка по дра-
ни го ПОСЛЕ ОСАДКИ
СРУБА
1-ТЕПЛОВОЙ БРУС
—чистый пол
—ЛАГИ Wo/г ЧЕРЕЗ 800-900
— ПОДКЛАДКА 30
— 2 слоя толя
КИРПИЧНЫЙ
СТОЛБИК
Разрез по
ПОПЕРЕЧНОЙ
СТЕНЕ
ВЕНТИЛЯЦ. РЕШЕТКА
КРОВЕЛЬНАЯ
ЛИСТОВАЯ СТАЛЬ—
ОТЛИВНАЯ ДОС- \
КА 30*ЗОО-
КОБЫЛКИ ИЗ
досок Ао
РАСТВОР—
ШТУКАТУРКА по
ДРАНИ 20 ПОСЛЕ
ОСАДКИ СРУБА
уЕПЛОВОЙ БРУС
рЧ ИСТЫЙ ПОЛ
лаги 14о/г через
-ВОО-90
-ПОДКЛАДКА 30
— 2 С ЛОЯ ТОЛЯ
-Кирпичный столбик
антисептир. пакля—
ИЛИ ВОЙЛОК пог СЛОЯМ
теля
антисептир доска
по г слоям толя
гУР. ОТМОСТКИ
ПАКЛЯ ИЛИ
ВОЙЛОК ПО 2 сло-
ям толя--------
1/МЕл^
Кйй
ШЛАК
700-800
£
ZZz^Cz
АНТИСЕПТИР ДОСКА ZZZZ Z
по 2 слоям ТОЛЯ—' TZ/IP' "
ЧР ЗЕМЛИ
00-800
WT/Z-Zz'-
KZZE ;: :Z
z/ jrz~
zzizzz
ZZZlZz
О :1П life
ОТМОСТКА
КИРПИЧНАЯ СТЕНК
380
/ZZiFyil
600
ПЕСОК 50 —
ГЛИ Н А 200 —
ПАЧЕЧНАЯ СТАЛЬ
ОТМОСТКИ
VP. ЗЕМЛИ
ZTVIIZ^
К
ILZ^ZI
БУТОВЫЕ СТОЛБЫ
600-600 ЧЕРЕЗ 2000-2500
- 100 ММ НИЖЕ 4R
^ПРОМЕРЗАНИЯ
— ГЛИНОБЕТОН 150 "
— УТРАМ БОВ. ПОДСЫПКА
АРМО-КИРПИЧНАЯ
перемычка по
ГРЧНТА
300---Г
К ИРПИЧНАЯ
СТЕНКА 380
ПАЧЕЧНАЯ
—зоо
----- 600
ПЕСОК 50
глина гоо —
—ГЛИНОБЕТОН-Ес
—УТРАМВОВ.
ПОДСЫПКА
АРМО-КИРПИЧНАЯ
ПЕРЕМЫЧКА ПО
РАСЧЕТУ
100ММ. НИЖЕ УР.
ПРОМЕРЗАНИЯ
‘грунта
БУТОВЫЕ СТОЛ Bill-
600 «600 ЧЕРЕЗ
2000 -2500
Примерный
ПЛАН
расположения
СТОЛБОВ В ФУНДАМЕНТЕ
Разрез по 1-1 при теплых полах
01
Столбчатые фундаменты СР^НДАМЕНТЫ
НАРУЖНЫХ БРЕВЕНЧАТЫХ СТЕН С ОБЛЕГЧЕННЫМ ЦОКОЛЕМ пл ПРЛЛПЛЬНОЙ СТЕНЕ штукатурка 20 ОБЛЕГЧЕННЫЙ ЦОКОЛЬ РдЭРЕЗ ПО ЛИСТ № ПОПРРРННПЙ .... „
г
СТЕНЕ
БАЛКА
КРОВЕЛЬНАЯ листовая
ОТЛИВНАЯ ДОСКА ао-
РАСТВОР
ПРОБКА
УР. ЗЕМЛИ
ЧР ЗЕМЛИ
Раствор
ПРОБКА -
— УТЕПЛИТЕЛЬ
— ГЛ И Н А 20
- ПЛАСТИНЫ 160/2
КОБЫЛКИ «*Э досок
iiO ЧЕРЕЗ 600
ОТЛИВНАЯ ДОСКА 30*200
КОБЫЛКи из досок 4о
ЧЕРЕЗ 80Q
ПОСЛЕ ОСАДКИ —ЧИСТЫЙ ПОЛ
СРУБА
ВЕНТИЛЯЦ
РЕШ ЕТКА
АНТИСЕПТИР. ДОСКА 5О-1С
8
s
100
гли на 200 —
300
пол
I—чистый
КИРПИЧНЫИ
СТОЛБ 580'510
100 ММ НИЖЕ УРОВНЯ
ПРОМЕРЗАНИЯ ГРУНТА П
ОТМОСТКА
ПЕСОК 50
ГИДРОИЗОЛЯЦИЯ НА 2
слоя ТОЛЯ
КИРПИЧНАЯ СТЕНК.
ПАЧЕЧНАЯ СТАЛЬ-
КИРПИЧНЫИ СТС
380*510
АРМО-КИРПИЧНА
ПЕРЕМЫЧКА ПО
РАСЧЕТУ
БУТОВЫЕ CTOABt
600* 600 ЧЕРЕЗ
2000-2500
КРОВЕЛЬНАЯ ЛИСТОВА
НЕ< 800 ---
ур отмостки
3
-УТЕПЛиТЕл
- ГЛИНА 20
-ПЛАСТИНЫ
АНТИСЕПТИР ПАКЛЯ
ИЛИ ВОЙЛОК ПО Z
СЛОЯ ТОЛЯ
АНТИСЕПТИР ДОСКА
50" 180
ИДРОИЗОЛЯЦИЯ 2
СЛОЯ ТОЛЯ
ПРОДУХ 150*580 ЧЕРЕЗ
600'0 -'О
-ГЛИНОБЕТОН
L- УТРА МБОВ ПОДСЫПКА
АРМО-КИРПИЧНАЯ
перемычка по
расчету
БУТОВЫЕ СТОЛБЫ
600*600 через
2000 - 2500
-НЕ <800---
УР. отмостки
ОТМОСТКА--
ПЕСОК 50--
ГЛ и н А 200—
пачечная сталь
100ММ НИЖЕ УР
ПРОМЕРЗАНИЯ
антисептир. пакля ил
ВОЙЛОК ПО 2 слоям толя
РОДУХ 150*380 ЧЕРЕЗ
6000
— ГЛИНОБЕТОН 100
УТРА М БОВ. ПОДСЫ Г
300
600 —
Вариант с балками опертыми
на пристенный брус
—УТЕПЛИТЕЛЬ
— ГЛИНА 20
600 -----
Вариант с забиркои
из пластин _
чистыи пол
-ОТЕПЛИТЕЛЬ
— ГЛИНА 20
— Пластины 1ВС
КРОВЕЛЬНАЯ ЛИСТОВАЯ
— ПЛАСТИНЫ 160/2
УР ЗЕМЛИ
УР. ЗЕМЛИ
ВЕнТИЛЯЦ
РЕШЕТКА
— НЕ < 800
$
255--- !
•300
300
600
— ГЛИНОБЕТОН 10:
— у Т РАМ БОВ. подеь
БУТОВЫЕ столб
600*600 ЧЕРЕЗ
2000 - 2500
КИРПИЧНАЯ СТЕНК,
ПАЧЕЧНАЯ сталь
IOOMM НИЖЕ УР
ПРОМЕРЗАНИЯ
Г ГРУНТА
600-600 ЧЕРЕЗ
2000 - 2500
КИРПИЧНЫи
СТОЛБ 510*510
• АРМО-КИРП ИННА?
ПЕРЕМЫЧКА ПО
РАСЧЕТУ
ОТМОСТКА —
ПЕСОК 50 -
ГЛИНА 200 “
ОТМОСТКА —
ПЕСОК 50 -
ГЛИНА 200 -
— глинОЕЕТОн 500
—УТРАМБОВ ПОДСЫПКА
100ММ НИЖЕ УР
ТпРОМЕРЗАНИЯ
З?- ГРУНТА
I ---255
I -----510
ОТЛИВНАЯ ДОСКА 30*200
КОБЫЛКИ ИЗ ДОСОК
Ьо ЧЕРЕЗ '800
РАСТВО Р ——-----
АНТИСЕПТИР ПДКЛЯ
или ВОЙЛОК ПО 2
слоям толя
ПРОДУХ 150*380
ЧЕРЕЗ 6000
ПРОВКа
ПРИСТЕННЫЙ БРУС
СЕЧЕНИЕМ ПО РАСЧЕТУ
ГИДРОИЗОЛЯЦИЯ 2
слоя толя
АНТИСЕПТИР ДОСКА
50-180
АНТИСЕПТИР ПАКЛЙ
или войлок по
2 слоям толя----
КРОВЕЛЬНАЯ------
ЛИСТОВАЯ СТАЛЬ
ОТЛИВНАЯ ДОСКА
30"200
АНТИСЕПТИР
ПОДКЛАДКА
по2 слоям толя
НЕ< 800
Т- ур. отмостк
0БШИ6КА 22
ПРИСТЕННЫЙ БРУ
СЕЧЕНИЕМ ПО РАСЧ
гидроизоляция 2
слоя толя
ИРПИЧНЫЙ столь
ФУНДАМЕНТЫ
ЛИСТ К10-
ДЛЯ ВНУТРЕННИХ БРЕВЕНЧАТЫ
Разрез
ПО ПРОДОЛЬНОЙ СТЕНЕ
ПО ПОПЕРЕЧНОЙ СТЕН
ВЕНТИЛЯ Ц. РЕШ ЕТК А
УР. ЗЕМЛИ
УР. ЗЕМЛИ
ВЕНТИлЯц
PE.LUETK А
ДРАН И - 20 ПОС л Е
осадки Здания.
чистый пол---------
лаги ikofe черезаоо-эоо
ПОДКЛАДКА 30—------
2 слоя толя--------
Кирпичный столбик-
— ГЛИНОБЕТОН 150
—УТРАМБОВ
ПОДСЫПКА
150 о
ю
- ГЛИНОБЕТОН
- УТРАМБОВ.
ПОДСЫПКА
БУТОВЫЕ СТОЛБЫ
ЧЕРЕЗ 2000-2500
антисептир пакля
или Войлок по £
СЛОЯМ ТОЛЯ
АНТИСЕПТИР под -
КЛАДКА П02СЛОЯМ
',^^1 ТОЛЯ
НИСТЫИ пол------
ЛАГИ W0/2 ЧЕРЕЗ-
800-900
ПОДКЛАДКА 30----
2 слоя толя-----
КИРПИ Чн bl и -СТОЛ БИК-
ди АСРРАГМА
ОСМОЛЕННАЯ
ДОСКА
БУТОВЫЕ СТОЛБЫ
ЧЕРЕЗ 2000-2500
TWKATypKA ПО ДРА-
НИ 20 ПОСЛЕ ОСАДКИ
ЗДАНИЯ
ПЛИНТУС П
АНТИСЕПТИР ПАКЛУ*
или войлок по 2.
СЛОЯМ ТОЛЯ
АНТИСЕПТИР ПОДКЛАД-
КА ПО 2 СЛОЯМ толя
ВЕНТИЛЯЦ. РЕШЕТКА
Разрез по стене
ЛЕСТНИЧНОЙ КЛЕТКИ
Деталь
©ВЕНТИЛЯЦ.
РЕШЕТКА
ЧИСТЫЙ ПОЛ----
лаги №/г через
800 -900------
ПОДКЛАДКА 30--
2 Слоя ТОЛЯ—--
КИРПИЧ-
ный - >
СТОЛБИК-:-Г
ПОРОГА ВХОДНОЙ НАРУЖНОЙ
ДВЕРИ
k
2 слоя толя
ИРПИЧ
цементный раствор
-КАМЕННЫЕ ИЛИ
УР ЭЕмли
-ШТУКАТУРКА ПО
ДРАНИ ПОСЛЕ ОСАДКИ
ЗДА НИЯ
СТЁНКА 250
ЧРЧ’.ПОЛА ЛЕСТНИЧ
^НОЙ КЛЕТКИ
it
ПЕСОК 50
ЩЕБНЕМ грунт
500
ГЛИНОБЕТОН 150
УТРАМБОВ.
ПОДСЫПКА
I БЕТОННЫЕ
пл иты
УР. ЗЕМЛИ
±_
250
АНТИСЕПТИР. ПАКЛЯ
ИЛИ ВОЙЛОК ПО 2
СЛОЯМ толя
----АНТИСЕПТИР. ДОСКА
ПО 2 СЛОЯМ толя
КИРПИЧНАЯ
— чистый
ИЗВЕСТКОВЫЙ
--БЕТОН 100
УТРАМБОВ
--ПОДСЫ ПКА
пол
--г-7»
- глина 200
БУТОВЫЙ
СРУНД АМЕНТ
СТОЛБЧАТЫЕ ФУНДАМЕНТЫ НАРУЖНЫХ И ВНУТРЕННИХ
БРУСЧАТЫХ стен бесподвдльных зданий
А НТИСЕПТИР
ПАКЛЯ ИЛИ ВОЙЛОК
по 2 слоям толя-
АНТИСЕПТИР. ДОСКА
ПО 2 СЛОЯМ толя—-
КРОВЕЛЬНАЯ ЛИС-
ОТЛИВНАЯ ДОСКА
30’200---------
Разрез
НАРУЖНОЙ СТЕНЕ штукатурка подраниЕО
после осадки здания
тепловой БРУС
-ЧИСТЫЙ пол
-ЛАГИ 1Ао/2 СМ.
через 800-900
-ПОДКЛАДКА 30
изоляция 2 слоя
толя
-Кирпичный столбик
Разрез
а )ПО ВНУТРЕННЕЙ
РАСТВОР
КОБЫЛКИ иэ ДОСОК
4о ЧЕРЕЗ ВОО
УР. ОТМОСТКИ
УР.ЗЕМЛИ
РЛ=В К>£-||/=1»
----Н Е < 800-
ОТМОС-ТК А ---
ПЕСОК 50----
ФУНДАМЕНТЫ
лист ян
^.ШТУКАТУРКА подран
Г ПОСЛЕ ОСАДК. ' ЗДАНН
антисептир. подкла
/60 • 150
/,2 СЛОЯ толя _
чистый пол
— ЛАГИ Ио/а СМ.
ЧЕРЕЗ 800-901
—ПОДКЛАДКА ЗС
—изоляция 2 Сля
толя
- КИРПИЧНЫЙ стол
мелкий
^IZZZZ
-700-вост
•300
600
-—ГЛИНОБЕТОН 150
УТРАМБОВ. ПОДСЫПКА
АРМО- ТИПИЧНАЯ
ПЕРЕМЫЧКА ПО РАСЧЕТУ
БУТОВЫЕ СТОЛБЫ
ЧЕРЕЗ 2000-2500
-ГЛИНОБЕТОН
— УТРАМБОВ.
ПОДСЫПКА
антисептир. БРУСОК
50 «юо
ЧИСТЫЙ —
ПОЛ
ИЗВЕСТКОВ.
БЕТОН 100-—
УТРАМБОВ.
ПОДСЫПКА—
ВЕНТилЯц.
РЕШЕТКА
WAW/.
A A AAA,
AWW
Кирпичная
СТЕНКА ЭВО
z^-190—1—190—
Т-----ЭВО-----
1015 СМ НИЖЕ VP. I
300
эоо-—
600 ------
ПО НАРУЖНОЙ стене
АНТИСЕПТИР ДОСКА 50’150-
КРОВЕЛЬНАЯ ЛИСТОВАЯ СТАЛЬ
КИРПИЧНАЯ
СТЕНКА
УР.ЗЕМЛИ
-БУТОВ bl Е СТОЛБЫ
600’600 ЧЕРЕЗ 2000-2500
Вариант цоколя
ПРИСТЕННЫМ БРУСОМ
r-ЧИСТЫЙ ПОЛ
-УТЕПЛИТЕЛЬ
-ГЛИНА' 20
-ПЛАСТИНЫ 16
ОТЛИВНАЯ ДССКА 30*200
ПРОБКА
ПРОБКА
МЕ-< BOG
VP. ЗЕМЛИ
VP. ЗЕМЛИ
ВЕНТИЛЯЦ.
РЕШЕТКА
ВЕНТИЛЯ Ч-
РЕШЕТКА
КОБЫЛКИ из досок Ао —
ЧЕРЕЗ 800 /
РАСТВОР---------
АНТИСЕПТИР ДОСКА 50’1
КРОВЕЛЬНАЯ СТАЛЬ
ОТЛИВНАЯ ДОСКА 30’200
• ПРИСТЕННЫЙ БР
АЩ
& !
УТРАМБОБ.ПОДС
150+
т»о-*
Каченная сталь
ГИДРОИЗОЛЯЦИЯ
2 слоя Толя
пачечная —
СТАЛЬ
- ГЛИНОБЕТОН 1
АРМО-КИРПИЧИАЯ
перемычка по расчету
отмостка-----
ПЕСОК 50-----
Глина 200___
ОТМОСТКА
ПЕСОК 50
ГЛИНА 200
ГИДРОИЗОЛЯЦИЯ
2 слоя толя!
ПРОДУХИ 150’380
ЧЕРЕЗ 600
ЮО ММ НИЖЕ УР У
ПРОМЕРЗАНИЯ ГРУНТА!
€00
КОБЫЛКИ ИЗ ДОСОК 4о-Л'
ЧЕРЕЗ 800
РАСТВОР
I ГЛИНОБЕТОН 100
УТРАМБОВ. ПОДСЫПКА
БУТОВЫЕ СТОЛБЫ
600«600 ЧЕРЕЗ
3000'2500
ЧЕРЕЗ 6000
УУ//А; 1
100 ММ НИЖЕ УР
ПРОМЕРЗАНИЯ ГРЬ'НТА|
дк______
----зоо
БУТОВЫЕ С"
600’600 ЧЕ
2000-2500
АРМО-КИРПИ
ПЕРЕМЫЧКА
РАСЧЕТУ
ФУНДАМЕНТЫ ПОД КРЫЛЬЦА
фундаменты
ЛИСТ KI2
Разрез по 1-1
Разрез по 2-2
ЪР. Ч. ПОЛА
10
LA
ЧР. ЗЕМЛИ
Ьр/о
У Р-ЗЕМЛИ L’i*b
Т
J00
ЩЕБНЕМ
!—т-
Ж.5 СТУПЕНИ
БЕТОННАЯ ПОДГОТОВКА
100 МАРКИ 50
ПЕСЧАНАЯ ПОдЫиКА
УПЛОТНЕННЫЙ
ГРУНТ
БЕТОННАЯ ПОДГОТОВКА
МАРКИ 50
ПЕСЧАНАЯ подсыпка
УПЛОТНЕННЫЙ ЩЕБНЕМ
Та
Крыльцо
НА
ИЗ КИРПИЧА
РЕБРО
КИРПИЧ-ЖЕЛЕЗНЯК^
ЦЕМЕНТНЫЙ РАС-
ТВОР —————
бетонная подго -
TOBKA ISO ------
грунт уплотнен-
КИРПИЧ-ЖЕЛЕЗНЯК
ЦЕМЕНТНЫЙ
РАСТВОР-----
БЕТОННАЯ ПОД-
ГОТОВКА-—
ГРУНТ уплот-
НЕННЬ(Й ЩЕБНЕМ
Крыльцо из кирпича
плашмя
2.
НЫИ ЩЕБНЕМ
Примечания
Для ОБЫЧНЫХ ВХОДОВ МАЛО-
ЭТАЖНЫХ ЗДАНипй СРУНДАМЕн-
Ты под КРЫЛЬЦА ЗАГЛУБЛЯТЬ
Н А 500 ММ
Для ПАРАДНЫХ ВХОДОВ много-
ЭТАЖНЫХ ЭДАНМЙ СрЧНДАМЕН'
ты под крыльца Закладывать
на материковом гранте или
НА КОНСОЛЯХ СТАЛЬНЫХ ИАН
ЖЕЛЕЗОБЕТОННЫХ EAAQ\
КРЫЛЬЦА ДЕРЕВЯННЫЕ
ФУНДАМЕНТЫ
ЛИСТ JT13
Разрез м
ВХОД' В ПОДВАЛ
ФУНДАМЕНТЫ
лист кй
ОТВОДА воды в
ПЕСЧАНЫЙ ГРЧ/НТ
СВЕТОВЫЕ ПРИЯМКИ
ср^НДАМЕНТЫ
АИСТ Я 15
Разрез по Ы
в
2ф ^-6
2
--ШТЧКДТЧРКА
t-2'Ь
План
га'
га
га
га
Решетка
0=22
ю
П-П
по
0-16
U-23
К ГЛУБИНЕ ЕГО В Н НЕ
а.
А
ПОД ПРИЯМКОМ ГРУНТ
НЕ УПЛОТНЯЕТСЯ
И ГЛЧБИНЕ ПРИЯМКОВ. СТЕНКИ ПРИЯМ-
ПО РАСЧЕТА
ОТВЕРСТИЯ для сток
воды
КЛАДКА НА
ЦЕМЕНТНОМ
РАСТВОРЕ —
ЧР ЗЕМЛИ
' Z........АгТ^
11; I
ОТВЕРСТИЕ 120-70 ДЛЯ
СТОКА воды (при дре-
нирующих ГРУНТАХ)
га-
га
га
13АЖЕЛЕЭНИТЬ
|ЧКЛ0Н
•я
бетонная подготовка—1
t-2°l<.
ПРИМЕЧАНИЯ'
1- При длине приямка не более 1500 мм и Глубине
ЗАЛОЖЕНИЯ ЮОО ММ, ОГРАЖДАЮЩИЕ СТЕНКИ ДЕЛАТЬ
120 ММ НА ЦЕМЕНТНОМ РАСТВОРЕ М = 30. ПРИ БОЛЬ-
ШЕЙ ДЛИНЕ
ков ДЕЛАТЬ
2- Отношение относа приямка
soaee, как
Стенки прий1...... ...... .......„„
ЛОЖЕНИЯ HS100OMM ДЕЛАТЬ В ПОЛКИРГ'ЧЧА на це-
t = г»/»
- ?120
1-3
МКА ПРИ £» 1500 мм и ПРИ ГЛУБИНЕ ЭА-
МЕНТНОМ РАСТВОРЕ М = ЗО
При длине £. и глубине не более указанных раз-
меров ТОЛЩИНА СТЕНОК ПРИЯМКА ОПРЕДЕЛЯЕТСЯ
расчетом
0031
загрузочный люк с чугунной крышкой
<-РЧНД АМЕ.НТЫ
ЛИСТ К 17
РИФЛЕНЫЙ ЛЮК
Водопроводного типа
втко d=6TO мм
Разрез по 2-2
УР ч ПОЛА1ЭТ
БЕТОН МАРКИ
VP-ЭЕМЛИ
воо
РАНЕННАЯ СТАЛЬ
го* а
ГИДРОИЗОЛЯЦИЯ
л нэк
План по 1-1
ШТУКАТУРКА
УГОЛОК 65*65*6 t--iood
| ДЕРЕВЯННЫЕ
ПРОБКИ
— 250
_JL_
IZZZ
Z3CJ
3TZZ
УГОЛОК 65*65*6-
ВЫРОВНЯТЬ ЦЕмЕРП
ным
РАСТ8 О₽О|М
KZTZZirZZZ
mvzz.
ПАЧЕЧНАЯ СТАЛЬ
ли арматура d-б
КРОВЕЛЬНОЕ ЖЕЛЕЗО
6 КГ.
МЕТАЛЛИЧЕСКИЕ КОНСОЛИ 1К10£
БЕТОН МАРКИ flag = 65 кг. /смг
АНТИСЕПТИР. ДОСКИ 50 В ШПУНТ
АНТИСЕПТИР --------------
ТРАПЕЦИИ ДАЛЬНИЕ БРУСКИ 50-80
ЧЕРЕЗ 600
Олаосто. n<n А-А ПОВЕРХНОСТЬ СТЕНЫ
РАЗРЕЗ ПО Э О покрыть ГОРЯЧИМ
БИТУМОМ ЗА 2 РАЗА
1—250 -
I К10 £-1550, ОБМОТАТЬ
ПРОВОЛОКОЙ И ОБЕТОНИТЬ
ДИАМЕТР ЛАЗА-6^0 Мм
КРОВЕЛЬНАЯ
СТА ЛЬ
ДЕРЕВЯННАЯ
ПРОБКА 65*120*250
Д В ЕРКА
Г
ДОСКИ 50
ЛЮФТ- КЛОЗЕТЫ
ФУНДАМЕНТЫ
ЛИСТ Я 18
ДЮсрт-к ДОЗЕ.Т ДЛЯ
План 1 этажа
3
з L
ДВУХЭТАЖНОГО ЧЕТЙРЕХКВАРТИРНОГО
ДОМА
СКОБЫ d-16
ЧЕРЕЗ 300
свету i/г-цг ‘т
КИРПИЧА
План по М
гТ
ОТСЕКИ
ВЫГРЕ6А
^.120
8СО---
Л юсрт-КАНАЛЬ)
d--iso
130
15
ЛЮФТ-КАИАЛЫ
ИЗ ОТСЕКОВ ВЫГРЕБА
ГТ План 2 этажа
\ZZZZZZZZ^^^^^777777\
ПРИ РАЗМЕРАХ
УБОРНЫХ 900" Ноо
ВСЕ ВНУТРЕННИЕ
СТЕНКИ ДЕЛАТЬ
ПРЯМЫМИ
Разрез по 2-2
i4
120
600
800
ЧР ЗЕМЛИ
120
-800
8
ЧР-Ч. ПОЛА
Тэт.
>5Mi
ia--
Si
V*' i.6 М-5
500-t-
2800
-ЧЗОИ2
ЛЮЧЭТ-КАНАЛ
БЕТОН МАРКИ 70
-550-
лЮ<Р1-
КАНАЛ
----1200
ЛЮ<РТ-КАНАЛЫ ИЗ
ОТСЕКОВ ВЫГРЕБА
Люфтч<лозет ДЛЯ ОДНОЭТАЖНОГО ОДНОКВАРТИРНОГО ДОМА
План 1-го этажа
План выгреьа
2600---------------|ЕИ
— скобы с!--1б через з:
120 '—БЕТОН МАРКИ 7Q.
Разрез по 3-3
Ж.Б ПЛИТА толщ.70
С АРМАТУРОЙ 8Ф6ММ
гидрома
ЛЯЦИ8-
Примечания
1. Гидроизоляционную штукатурку изнутри делать жирным
ЦЕМЕНТНЫМ РАСТВОРОМ СОСТАВА TS
г Фундамент стены не должен нагружать перекрытие
выгреба
з Несущая конструкция под стены над выгребом в Каж-
дом ОТДЕЛЬНОМ СЛУЧАЕ РЕШАЕТСЯ САМОСТОЯТЕЛЬНО.
ФУНДАМЕНТЫ
ЛИСТ к 19
.ДЫМОВАЯ TPV5A
ПРИМЕР РЕШЕНИЯ НАРУЖНОЙ ДЫМОВОЙ ТРУБЫ
Разрез 1-1
Разрез 2-2
II. СТЕНЫ
СТЕНЬ'
AWCTN |
СХЕМЫ СТЕН С МАРКИРОВКОЙ ДЕТАЛЕЙ
СТЕНЫ
AHCTN 2
СТЕНЫ КИРПИЧНЫЕ-РАЗРЕЗЫ
Разрез по окнам
КАРНИЗ
ТОЛЬ
L7J7^77 7Ш277^
тшштш.
ПЕРЕМЫЧКА
777777777
77\777/\77\
7777277J77L
'77\\777¥7-
77777777'
УРЗАСЫПКИ
оазрез по простенку
СТРОПИЛЬНАЯ
НОГА
МАУЭРЛАТ
толь
КАРНИЗ
НЕ МЕНЕЕ 120
~777Л2 Zza 7/ 7 A
7777\V77777
7/\У77Л777\
7ZZZ7ZZJZZ
СТАЛЬНОЙ АНКЕР
СКРУТКА ИЗ ПРОВОЛОКИ
-3-6 ММ через строп
НОГУ
ПАЧЕЧНАЯ СТАЛЬ
КОНОПАТКА ПАК_
лей в алебастре
ОЦИНКОВАН
ЧАЯ СТАЛЬ
ШТУКАТУРКА 15
НИША
ZJEZ2EZ
ТЕПЛАЯ ШТУКАТУР-
КА зо-Uo
ПЛИНТУС
ПЕРЕМЫЧКА
ПАЧЕЧНАЯ СТАЛЬ
ZZ2E'
77\\7 7 73.
^7 2ZZ1-
7ШП.
ШИ1
ZTZ&Z
ZZZZZ777
7ZZZZZZ
ZZZ-AZZa
WOZ7
77 TA-
КОНОПАТКА ПАК-
ЛЕЙ В АЛЕБАСТРЕ
УТЕПЛИТЕЛЬ
jHakat
Штукатурка 20
zzazo
подоконник
ОЦИНКОВАННАЯ
СТАЛЬ
урч пола гэг
ЧИСТЫЙ’ПОЛ
ЛАГА
ПОЯСОК
СТАЛЬНОЙ
АНКЕР
БАЛКА
ЗАСЫПКА
ОЦИНКОВАН;___
НАЯ СТАЛЬ
ШТУКАТУРКА 20
-Подоконник
НИША
/ТЕПЛАЯ ШТУКАТУРКА 30-40
плинтус
жтжхz
НАКАТ
УРЧ ПОЛА 1ST
ЦОКОЛЬ
ГИДРОИЗОЛЯ-
ЦИЯ —
УР. ТРОТУАРА
•-E77/teEZZZ
77777Z77Z
ПОДВАЛ
ЦОКОЛЬ
ГИДРОИЗОЛЯЦИЯ
УР ЗЕМЛИ
V/ А\ Ar\W М //?
ZZZEJTZ
~ZZ.Z..Z_\Z7\
7ZZAU772
ZZZSZZZ.'
. '777773777.
Wtzzzzz-
¥77M7¥7.
TZZZZTZZA
7JDT
КЙ1/1
—КОНЦЫ БАЛОК АНТИСЕП-
ГИРОВАТЬ НА ДЛИНУ
1|50ММ,0БЕРНУТЬ ДВУМЯ
СЛОЯМИ ТОЛЯ И НАГЛУ-.
ХО ЗАДЕЛАТЬ
ШТУКАТУРКА 15
ПЛИНТУС
УРч П0ЛА23Т
-I
7/ 7\У' 777,
CTCZZZZZ
iZZZZZZz
zirarazz
CTEZJOIZ^
TTZFZZ/
НЕ МЕНЕЕ 120
-КОНЦЫ БАЛОК АНТИСЕПТИР
-НА ДЛИНУ 450ММ, ОБЕР-
_НУТЬ ДВУМЯ слоями толя
и НАГЛУХО ЗАДЕЛАТЬ
I- ЧИСТЫЙ пол
-ПОДГОТОВКА
-ШЛАКОБЕТОН
-ШЛАК
-Ж.Б ПЛИТА
-ЗАТИРКА
$zzjz]ezz^
YZSAZZZZZ.
Z77ZZZZZ
УР. ТРОТУАРА
УР ЗЕМЛИ
ПОДВАЛ
СТЕНЫ КИРПИННО “ЗАСЫПНЫЕ
РАЗРЕЗЫ ПРИ ТОЛЩИНЕ СТЕН 510 ММ
---УТЕПЛИТЕЛЬ
перемычка
---НАЧАТ
КОНОПАТКА ПАКЛЕЙ,
в алебастре.
пачечная
СТАЛЬ
---штукатурка 20
I--штукатурка 15
ОЦИНКОВАННАЯ
СТАЛЬ \
НЕОРГАНИЧЕСКАЯ ty/A*
Засыпка
ПЕРЕМЫЧКА
КОНОПАТКА ПАКЛЕЙ
В АЛЕБАСТРЕ ’
подоконник
НИША
130 4-
УРЧ ПОЛА гэг
;Z23-I
'//////Ут
---чистый пол
---ЛАГА
Пачечная
Сталь.
I--БАЛКА
I--Засыпка
---НАКАТ
J_____II I----ШТУ КАТУ РК А 20
СТЕНЫ________
ЛИСТ Я 3
L- КОНЦЫ БАЛОК АНТИ-
септировать на дли-
ну 450 мм, обернуть
двумя СЛОЯМИ ТОЛЯ
и наглухо заделать
СТАЛЬНОЙ
АНКЕР
2 ряда кирпича_/
ПО ВСЕЙ СТЕНЕ, НЕСУ-
ЩЕЙ БАЛКИ
ШТУКАТУРКА 15
плинтус
УРЧП0ЛА2ЭТ
ДИАФРАГМЫ ИЗ
РАСТВОРА Т0ЛЩ.31
ЧЕРЕЗ 5РЯДОВ
АРМИРОВАННЫЕ
0.-6 ЧЕРЕЗ 5ООП
s o’s'-
НЕ О РГАНИЧЕСКАЯ^
ЗАСЫПКА
ур отмостки
УР ЗЕМЛИ.
120
т^-ш
О
--УТРАМБОВ ПОДСЫЛ
—Лага
—ПОДКАДКА
'^5—ЧИСТЫЙ ПОЛ.
—ТИРОВАТЬ НА ДЛИНУ
—450ММ.ОБЕРНУТЬ ДВ
—СЛОЯМИ ТОЛЯ И НАГ
— ХО ЗАДЕЛАТЬ
—Кирпичи столбик
—Глинобетон
Г'^У^УУ^УАУУ
7УУУУ\ У/7У/У.
УЯМУУУУУА УУ2.
УУ77У/.
-----Г77----- ;
^-НЕ МЕНЕЕ 120
—КОНЦЫ БАЛОК АНТИСЕ
5
СТЕНЬ! КИРПИМНО -ЗАСЫПНЫЕ.
РАЗРЕЗЫ ПРИ ТОЛЩИНЕ СТЕН 380 ММ
СТЕНЫ
ЛИСТ К 4
разрез по
ПРОСТЕНКУ
/ gZZFTT'X:
КАРНИЗ
КАРНИЗ
ш
перемычка
SHJ
ГАЧЕННАЯ СТАЛЬ
—ЧИСТЫЙ пол
УРЧП0ЛА1ЭТ
gZZl
цоколь
гидроизоляция 711 ZZZjE-Ж^ТЖЖ
ГИДРОИЗОЛЯЦИЯ
ур отмостки
УР ТРОТУАРА
УР ЗЕМЛИ
УР ЗЕМЛИ
2 РЯДА КИРПИЧА,
только НАД ПРОЕМОМ
СТАЛЬНОЙ
АНКЕР
КСНОПАТКА ПАК-
ЛЕЙ В АЛЕБАСТРЕ?
неорганическая
Засыпка
— ЛАГА
—БАЛКА
диафрагмы через
5РЯДОВ. '
Арматура d-6
ЧЕРЕЗ 500-700
dtezz
— УТЕПЛИТЕЛЬ
—накат
—штукатурка 20
НЕОРГАНИЧНО
ЗАСЫПКА
ПЕРЕМЫЧКА
КОНОПАТКА ПАКЛЕЙ
В АЛЕБАСТРЕ
ОЦИНКОВАННАЯ
СТАЛЬ
ОЦИНКОВАННАЯ
СТАЛЬ
ОЦИНКОВАННАЯ
СТАЛЬ
2 РЯДА КИРПИЧА
ПО ВСЕЙ СТЕНЕ,
НЕСУЩЕЙ БАЛКИ
ПЕРЕКРЫТИЯ.
ESZ2EZKZ2
СТРОПИЛЬНАЯ
НОГА
МАУЭРЛАТ
ТОЛЬ. *
УР ЗАСЫПКИ 9
—Засыпка
—накат
—штукатурка 20
толь
НЕ МЕНЕЕ 120
ZJ
ШТУКАТУРКА б
плинтус
I-ЦИСТЫЙ ПОЛ.
-ЛАГА
-ПОДКЛАДКА
—мя слоями толя и
— НАГЛУХО ЗАДЕЛАТЬ
-КОНЦЫ БАЛОК АНТИСЕПТИ,-
-РОВАТЬ НА длину 45ОММ,
-ОБЕРНУТЬ двумя СЛОЯ-
-МИ ТОЛЯ И НАГЛУХО ЗА-
-Концы БАЛОК АНТИСЕП-
—ТИРОВАТЬ НА ДЛИНУ
- 450 ММ. ОБЕРНУТЬ ДВУ-
-кирпичи СТОЛБИК
ГЛИНОБЕТОН
Разрез по
ОКНАМ
77
7Z722
Z3CZ7Z
ZZZigZr
zzzo?
подоконник
--ШТУКАТУРКА 15
ПЛИНТУС
УРЧПОЛАЙЭТ.
ZZ-ZuzZ-
ZZJLZn
XZZ^2
ПЛИНТУС
ZZZ3EZZ
77У77272
777720.
7Zg22L__
EZZKdgZ
KZZZIZTZ7
АНКЕР
2 ряда кирпи- Z
ЧА ПО ВСЕЙ СТЕ-
НЕ^НЕСУШЕЙ БАЛКИ
НЕОРГАНИЧЕСКАЯ
засыпка
Оцинкованная
СТАЛЬ
tzztszzz.
mYTTW
СКРУТКА ИЗ ПРОВОЛОКИ
>3-6 ММ ЧЕРЕЗ СТРОПИЛЬ-
НУЮ ногу
урч П0ЛД2ЭТ
НЕ МЕНЕЕ 120
L ДЕЛАТЬ
\O\Z727272Zi
-УТРАМБОВ ПОДСЫПКА
'll И/ И! ...
J Й/ ml', Ill «I П
m m .............
тал?
.'!LJ!US и
7777777.
СТЕНЫ КИРПИЧНО-ЗАСЫПНЫЕ
ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ И УГЛОВ
СТЕНЫ
ЛИСТ N 5
ТИПЫ КЛАДКИ ПРОСТЕНКОВ
1 ряд
--- 770-УОО-ЮЗО —
---- 970-1100-1230----
'ZJf/zTlEZl
---- 970 --1
770 ----
1100
------1030 ------
1/ZIZ Jl И! /'А __х
1------1230 -------
2
— 770-900-1030 —|
2 РЯД
970-1100-1230
’ЧРАСАД
1030
^Z^IZTZ
ш\ '.Zizk/ii/
1230
ПРОСТЕНКИ С ПРИМЫКАЮЩИМИ СТЕНАМИ
1РЯД
УГЛОВЫЕ ПРОСТЕНКИ
гряд
Г---7U0-----
Примечания;
< Внутреннюю поверхность стен в наружных углах
ШТУКАТУРИТЬ ТЕПЛЫМ РАСТВОРОМ ТОЛЩ 1)(]ММ ПО
500мм В КАЖДУЮ СТОРОНУ От УГЛА И СКРУГЛИТЬ
11-20
РАДИУСОМ R-150 мм.
а Простенки с.'примыкающими стенами армируются
арматурой v-6 ЧЕн 5 РЯД03 ПО ДВА СТЕРЖНЯ Б РЯДУ.
стены
ЛИСТ N 6
СТЕНЫ КИРПИЦНО -OACblHHDIE
ДЕТАЛИ АРМИРОВАНИЙ УГЛОВ, СОПРЯЖЕНИЙ СТЕН и простенков
АРМИРОВАНИЕ УГЛОВ
армирование сопряжении стен
РАЗРЕЗ 1-1
укладка связей в угловых простенках
РАСПОЛОЖЕНИЕ
РАСТВОРНЫХ ДИАФРАГМ
ПРИМЕЧАНИЯ'.
L В УГЛОВЫХ г’еРЕМЫЧКАХ ПРИ ШИРИНЕ УГ-
ЛОВОГО простенка менее высоты проема
ЗАКЛАДЫВАЮТСЯ СТАЛЬНЫЕ СВЯЗИ ВТРЕХ
верхних этажах с против распора}
г При ширине первого простенка менее
ЮООмм связи закладываются на всю
толщину простенка QcxemaI)
При ширине первого простенка волее •
ЮООмм связи закладываются в пер-
вом простенке на глубину неменее
500мм С схема Л_).
стены
ЛИСТ N7
СТЕНЫ Ид СПЛОШНЫХ ШЛАКОБЕТОННЫХ КАМНЕЙ.
РАЗРЕЗЫ
•конопАТкл паклей
В АЛЕБАСТРЕ
РАЗРЕЗ
ПО ОКНАМ
КАРНИЗ
КАРНИЗ
КИРПИЧНЫМ РЯД
теплый раствор
перемычка
-чистый пол
— не менее 120
- ЛАГА
•-ШТУКАТУРКА-20
подоконник
теплый раствор-^
.—чистый пол
390 ---;
-БАЛКА
-ЗАСЫПКА
-НАКАТ
оцинкованная
СТАЛЬ
СТАЛЬНОЙ
АНКЕР
ОЦИНКОВАННАЯ
СТАЛЬ
СТАЛЬНОЙ
УРЧ ПОЛА анкер
•-концы балок
антисептир на длину
Обо мм, обернуть двумя
слоями толя И НАГЛУ-
ХО ЗАДЕЛАТЬ
СТРОПИЛЬНАЯ
НОГА
МАУЭРЛАТ
толь
КАРНИЗ
-не менее 120
ДОКЛАДКА
кирпиче, м
ПвРЕМЫЧКА-^
КОНОПАТКА ПАК лей
В АЛЕБАСТРЕ
У р. ЗАСЫПКИ
ЦОКОЛЬ
рдзрез
по простенку
-УТЕПЛИТЕЛЬ
- НАКАТ
- ШТУКАТУРКА-20
ПОДОКОННИК
UJTVKAT/PKA-15
ПЛИНТУС
УР.Ч.ПОЛА 231
СТАЛЬНОЙ _/
АНКЕР
теплый
раствор
Вариант кирпичного
карниза
СКРУТКА ИЗ
проволоки б=з-бмм
ЧЕРЬЗ СТРОПИЛЬНУЮ
НОГУ
ТОЛЬ
МАУЭРЛАТ
ZZZZJEZ.
H5D -(
РАСТВОР
ДОКЛАДКА.
АНТИСЕПТИР и
ОБЕРНУТЬ ТОДЕ
НИША
ДЛЯ РАДИАТОРА
_ концы балок
антисептиро-
НА ДЛИНУ 1I50MM,
обернуть двумя
Слоями толя и
НАГЛУХО ЗАДЕЛАТЬ
- J^kz/zikZ
Гт I. ezzz:
.fggizzzzz^
QEZZZJEZ
WZZZZZZZ
-gzzzzzK
ZzZZZ-;
ПЛИНТУС
УР.Ч.ПОЛА
1 ЭТ
гидроизоля-
ция
- ГЛИНОБЕТОН
- УТРАМБОВ. ПОДСЫПКА
- ЛАГА
- ПОДКЛАДКА
_ КИРПИЧНЫЙ столбик
ZZ
УР. ч. пол.
арматура
d-б через Цы
ZLyZZZZZ
ГИДРОИЗОЛЯЦИЯ-
VP.TPOTVAPA
д~ур отмостки
-.-'ZZlZZZZiZ
/ж/
УР ЗЕМЛИ
zgin/z/ra
/iZZZdFZZ;
LzzzzkZI
I Примечание
Марку кдмней и сорт вя-
жущего принимать в соот
ВЕТСТВИИ С ТЕХНИЧЕСКИМИ
условиями НА ПРОИЗВОДСТВО
ШЛАКОБЕТОННЫХ КАМНЕЙ.
СТЕНЫ иг сплошных шлакобетонных камней.
ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ, УГЛОВ И ТИПЫ КАМНЕЙ
СТЕНЫ
ЛИСТ Я В
ПРОСТЕНКИ.
толщиной 390мм
1]
I
Фасады
ЭВО
ФАСАДЫ
УГЛОВЫЕ ПРОСТЕНКИ
1ряд толщиной 390 мм
. УГЛОВЫЕ ПРОСТЕНКИ
’ РЯД толщиной 090мм
©Кладка каналов и дымоходов
во внутренних стенах
1ряд
Примечание
Перевязь между кирпичной
и КАМЕННОЙ ГЛАДКОЙ осуществляется ЧЕРЕЗ Каждые
5 ряда кирпича
ТИПЫ СПЛОШНЫХ КАМНЕЙ
вес камня в кг при К- |Доо кг/м3= '9 6 кг.
0TEHDl ио легкобетоных камней типа „крестьянин?
РАЗРЕЗ Ы
СТЕНЫ
ЛИСТЬГ 9
Разрез по окнам
разрез по простенку
Вариант кирпичного
ДВУХЭТАЖНОЙ СТЕНЫ
двухэтажной стены
карниза
МАУЭРЛАТ
МАУЭРЛАТ
ГОЛо
ТОЛЬ
УРЗАСЫПкИ
РАСТВОР
КОНОПАТКА
ПаКЛЕЙ в
алебастре
СНРУТКА ИЗ
ПРОВОЛОКИ 0-3-6 ММ
ЧЕРЕЗ СТРОП НОГУ
СТРОПИЛЬНАЯ
НОГА
КАРНИЗ
КАРНИЗ
КАРНИЗ
ПЕРЕМЫЧКА
- УТЕПЛИТЕЛЬ
—накат
L ШТУКАТУРКА
РЫТИЯ
ПОДОКОННИК
,^-штукд турка 15
УРЧ пола 2зт
—чистын пол
НЕ МЕНЕЕ 120
- ЛАГА
ОЦИНКОВАННАЯ
перемычка
подоконник
СТАЛЬНОЙ
АНКЕР
КИРПИЧНЫЕ
РЯДЫ
КИРПИЧНЫЕ,
РЯДЫ.
штукатурка
15
—БАЛКА
-ЗАСЫПКА
-НАКАТ
-ШТУКАТУРКА 20
СТАЛЬНОЙ
АНКЕР
СТАЛЬНОМ
АНКЕР
НЕ МЕНЕЕ 120
ШТУКАТУРКА 15
ПЛАН
ОЦИНКОВАННАЯ
СТАЛЬ
ГИДРОИЗО-
Ляция
Цр ТРОТУАРА
I РОВАТЬ И О"
I НУТЬТОЛЕЛ
О\кирпичны
РЯДЫ
ОПИРАНИЯ БАЛОК
?ААТЬ РАСТВО-
М НАГЛУХО
гП!Л ПпНгЯ
плинтус
УРЧ.П0ЛА2ЭТ
ТШПЪСШЛЗ
РЯД
УРЧ.ПОЛА1ЭТ
ЦОКОЛЬ
ГЦДРОИЗОЛЯЦИ1
КОНОПАТКА
паклей в
АЛЕБАСТРЕ
5Р
ЁЕМЛИ
Кирпичный
ряд
БАЛКИ КИРПИ-
' ЧЕМ
ШТУКАТУРКА —/
15
ур Ч ПОЛА
УРОТМОСТКИ
УРЗЕМЛИ
НИША
ДЛЯ РАДИАТОРА
г чистый пол
-ЛАГА
-ПОДКЛАДКА
-КИРПИЧИ СТОЛБИК
-ГЛИНОБЕТОН
- УТРА М ВОВ. П ОДСЫП кА
1ПГ
-ЛЮ
—KCHU.bl БАЛОК
АНТИСЕПТИРО-
ВАТЬ НА ДЛИНУ
Д5О ММ. ОБЕРНУТЬ
. ДВУМЯ слоями
толя и наглу-
хо заделать
НИША
СТЕНЫ ИО Л E ГКО БЕ ТОН bl X КАМНЕЙ ТИПА-КРЕСТЬЯНИН СТЕНЫ.
ДЕТАЛИ КЛААКИ ПРОСТЕНКОВ И УГЛОВ И ТИПЫ КАМНЕЙ ЛИСТКЮ
КЛАДКА ПРОСТЕНКОВ
---- 760
КЛАДКА ПРИ СОПРЯЖЕНИИ СТЕН
4 И 4 lfc'5 rj
3EZ2EZZZEZ3IZ
75^1^ 5 Л 4 11^'5 Л,6~
------ 1760----
~т
3
а
Кладку каналов и дымоходов в?
ВНУТРЕННИХ СТЕНАХ СМ.ЛИСТ№3 д£Т. 15
СТЕНЫ ИЗ ЛЕГКОБЕТОННЫХ ТРЕХПУСТОТНЫХ КАМНЕЙ
/ТИПА АН/-РАЗРЕЗЫ
СТЕНЫ
ЛИСТЫ1!
РАЗРЕЗ ПО окнам
ТЕПЛЫЙ
РАСТВОР
КОНОПАТКА ПАК-
ЛЕЙ в АЛЕБАСТР
СКРУТКА ИЗ
ПРОВОЛОКИ
<1-3-6 ММ ЧЕРЕЗ
СТРОПИЛЬНУЮ НОГУ
ОЦИНКОВАННАЯ
СТАЛЬ
СТРОПИЛЬНАЯ
НОГА
толь
КАРНИЗ
КАРНИЗ
МАУЭРЛАТ
толь
РАСТВОР
перемычка
£Е МЕНЕЕ 120
4—1 UO
ПЕРЕМЫЧКА
ШТУКАТУРКА 15
4— 1Q6
НИША
УРЧ.ПОЛА 1ST
цоколь
ТЕПЛЫЙ
РаСТВОР
КИРПИЧИ
РЯД
НЕ МЕНЕЕ
120
ГИДРОИЗОЛЯ-
ЦИЯ
гидроизоля-
ция
УРТРотудрд
иКОНЦЬ1 БАЛОК
АНТИСЕПТИРОВАТЬ
НА ДЛИНУ
1150 ММ.ОБЕРНУТЬ
ДВУМЯ слоями
KAP^t^yjr-^^
120 Ч’Ы 1“
ВАРИАНТ
КИРПИЧНОГО КАРНИЗА
КОНОПАТКА ПАК:
ЛЕЙ В‘АЛЕБАСТРЕ
ОЦИНКОВАННАЯ
СТАЛЬ
n_L l 11. J- L
ЖЖ/ZZJC.
$Z77/WZZ7.
—МАУЭРЛАТ
— толь
УРЗАСЫПКИ
МЕТАЛЛИЧ
АНКЕР
—УТЕПЛИТЕЛЬ
—НАКАТ
—ШТУКАТУРКА 20
подоконник
ШТУКАТУРКА 15
ПЛИНТУС
урч пола 2 ат
—чистый пол
-ЛАГА
—6АЛ КА
МЕТАЛЛИЧ
АНКЕР
-ЗАСЫПКА
—НАКАТ
—ШТУКАТУРКА 20
ПОДОКОННИК
ШТУКАТУРКА
15
плинтус
УРЧП0ЛА19Т
их/тд p^/z/
ZZ ZZIZ / ZZlM/z
урЗЕМли '•
TZZZH I/ZZ7
-gZPZTzVZ '
’КОНЦЫ БАЛОК
АНТИСЕПТИРОВАТЬ
НА ДЛИНУ *150 мм.
ОБЕРНУТЬ ДВУМЯ
слоями толя и
НАГЛУХО ЗАДЕЛАТЬ
УРЧ.ПОЛА 23Т
НЕ МЕНЕЕ 120
TZ ZZ J IZZ
izzazm
Ж71777ДГ71
17773 EZZZ
УРОТМОСТКИ
л УРЗЕМЛИ
U50 -Ц
АНТИСЕГТГИРОбАТЬ
И ОБЕРНУТЬ ТОЛЕМ.
НИЩА
ДЛЯ РАДИАТОРА
-ГЛИНОБЕТОН
-УТРАМ БОВПОДСЫПКА
ТОЛЯ И НАГЛУХО
ЗАДЕЛАТЬ
г-ЧИСТЫЙ ПОЛ
-ЛАГА
-ПОДКЛАДКА
-КИРПИЧНЫЙ СТОЛБИ!
АРМАТУРА <1=6
ЧЕРЕЗ U50
RLJ__I—II
/farzzz ________=
П
Примечание -
Пустоты в камнях при кладке
Заполняются шлаком с объем-
ным БЕСОМ НЕ БОЛЕЕ 1000кГ./М?
СТЕНЫ ИЗ ЛЕГКОБЕТОННЫХ ТРЕХПУСТОТНЫХ КАМНЕЙ
[типа АН] детали кладки простен ков,углов и типы камней
простенки
ФАСАДЫ
ТИПЫ КАМНЕЙ
390 -f
УГЛОВЫЕ ПРОСТЕНКИ
Камень для тычковых
рядов и для углов
Показатели камня
Объем (брутто ) дм’-й.о;
% ПУСТОТНОСТИ (ПО ОБЪЕМУ)51.0 ,
Вес камня б кг при рisooкг/м3- 1S.5
Примечание.
Кладку каналов и дымоход оз во. внут-
ренних СТЕНАХ СМ. НА ЛИСТЕЯВ (ДЕТ,15).
("рЁНЫ ИЗ ЛЕ1 КОБЕ I ОЧНЫХ ТРЕХПУСТОТНЫХ КАМНЕЙ
г ПРОКЛАДНЫМИ РЯДАМИ И ОБЛИЦОВКОЙ ИЗ КИРПИЧА. РАЗРЕЗЫ
СТЕНЫ
ЛИСТ N 13
РАЗРЕЗ ПО ОКНАМ
СТРОПИЛЬНАЯ
КАРНИЗ
НОГА
КАРНИЗ
—zZJ v // // /? х
РЯДОВАЯ КИРПИЧНАЯ
ПЕРЕМЫЧКА —\
ПАЧЕЧНАЯ СТАЛЬ
КОНОПАТКА ПАК1
ЛЕЙ В АЛЕБАСТРЕ
РЯДОВАЯ КИРПИЧНАЯ
ПЕРЕМЫЧКА
МАУЭРЛАТ
ТОЛЬ
ур □АСЫПКИ
- УТЕПЛИТЕЛЬ
—НАКАТ
- ШТУКАТУРКА-20
ШТУКАТУРКА - 15
ПОДОКОННИК
НИША
плинтус
УРЧ П0ЛД2ЭТ.
ОЦИНКОВАННАЯ
СТАЛЬ
ТЕПЛАЯ ШТУКАТУРКА 30-4(3
^[ттгШ
га
гидроидоля -
ция
подоконник
НИША
плинтус
от
Цоколь
КОНОПАТКА ПАК-
ЛЕЙ В АЛЕБАСТРЕ
ОЦИНКОВАННАЯ
СТАЛЬ
ПАЧЕЧНАЯ
СТАЛЬ
ТТЛ rg’TZ-^. /Л1?/~7А
ТЕПЛАЯ ШТУКАТУРКА 30-^0
Д-. ILJS^
— ЧИСТЫМ пол
- лага
- БАЛКА
-ЗАСЫПКД
— НАКАТ
— ШТУКАТУРКА-20
131»
УР ТРОТУАРА
— УРЗЕМЛ1
ZZ^ZZZ2\Z2.
ПОДВАЛ
т
1
РАЗРЕЗ ПО ПРОСТЕНКУ
СТАЛЬНОЙ
анкер
толь
СКРУТКА ИЗ ПР0В0Л0КИ
0 = 3-6 ММ ЧЕРЕЗ СТРОПЯ
НУН) .НОГУ
2ДД
Я1 i ii 111 ]
V/M l-i i ill_k
450
ПРОСМОЛЕННАЯ ПРО’.
АДКА 30
Е МЕНЕЕ-120
L КОНЦЫ балок ЛН1ИСЕПТИ
НА ДЛИНУ <150ММ,ОБЕРН
ДВУМЯ СЛОЯМИ годя И
ГЛУХО ЗАДЕЛАТЬ
стальной
АНКЕР
ГИДРОИЗО ЛЯЦИ
ШТУКАТУРКА 15
плинтус
УР Ч. ПОЛА 2ЭТ.
S3
^ПРОСМОЛЕННАЯ ПОДКЛАД
зттТр
^ггтт^и
Z2
т-тттТТ
не M&HEE-t20
КОНЦЫ БАЛОК АНТИСЕПТИ
НА ДЛИНУ <150ММ, ОБЕРНУ
двумя слоями толя и н
глухо ЗАДЕЛАТЬ
•‘-ЧИСТЫЙ ПОЛ
- АСФАЛЬТ
-ШЛАКОБЕТОН-40
— УТЕПЛИТЕЛЬ
— Ж? Б. ПЛИТА
- штукатурка-5
цоколь
УР отмостки
-ур земли
V7\
<
ПОДВАЛ
СТЕНЫ ИЗ ЛЕГКОБЕТОННЫХ ТРЕХ ПУСТОТНЫХ КАМНЕЙ С ПРОКЛАДНЫМИ СТЕНЫ
РЯДАМИ И ОБЛИЦОВКОЙ ИЗ КИРПИЧА, ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ И УГЛОВ " ” AV1CT К Щ
1
1
L
L
L
L
4-й ряд кирпича
штт
•ФАСАДЫ
йгаыиищ
УГЛОВЫЕ ПРОСТЕНКИ
СТЕНЫ ИЗ ЭФФЕКТИВНОГО /МНОГОдыРЧдтоГО/КИРПИЧА.
СТЕНЫ
ЛИСТ N15
ПРОЕМУ
КРУГЛАЯ СТАЛЬ
круглая сталь
персмьщкл
Оци м К ОВД Н МАЯ
КОНОПАТКА ПАК-
лей 5 алсбастрс
РАЗРЕЗ ПО
ОКНАМ
ОЦИНКОВАННАЯ
СТАЛЬ
ОЦИНКОВАННАЯ
СТАЛЬ
разрез по простенку
И ДВЕРНОМУ
ШТУКАТУРКА
плинтус
ур. земли
УР. ПРЛА ПОД ВАЛА
Утеплитель
ШТУКАТУРКА- 20
-oq
ГИДРОИЗОЛЯ-
ЦИЯ
ЧИСТЫЙ пол
ПОДГОТОВКА
- ШЛАКОБЕТОН
— ШЛАК
— Ж.-Б ПЛИТА
УР.Ч.ПОЛА
^ГпОДВДлА
КАРНИЗ
перемычк*
250
V Дос
конопатка паклей
В Але&Астре
гидроизоляция
СТ РОПИЛЬЦ Д^
СКРУТКА КОБЫЛКА
ИЗ ПРОВОЛОКИ
СКРУТКА ИЗ ПРОВОЛОКИ
... .УВ 2АС.ЫПКИ
подоконник
НИША
:эд
эд
эд
«ЕЙ
УР. Ч ПОЛА 2 ST.
СТ АЛЬНОИ
— чистый пол
БАЛКА
— ЗАСЫПКА
НАКАТ
штукатурка-20
ПОДОКОННИК
НИША
у₽. Ч ПОЛА f ЭТ.
П£РеМЫЧКА
Углубление для решетки
КЛАДКА ИЗ ОБЛЕГЧЕН-
НОГО (ДЫРЧАТОГО) КИР-
ПИЧА(ВАРИАНТ ОБЛЕГ-
ЧЕННОЙ КЛАДКИ)
ШТУКАТУРКА
ГАБАРИТНЫЕ РАЗМЕРЫ
ПУСТОТЕЛОГО ДЫРЧАТО-
ГО КИРПИЧА
Л.5*
размеры легковесного
КИРПИЧА
Кладка может выпол-
няться из.
а. легковесного пористо-
го КИРПИЧА.
6. пустотелого мелкОАЫР
ЧАТОГО КИРПИЧА
В пустотелого КРУПНО"
ДЫРЧАТОГО КИРПИЧА
Показатели кирпича 4 :
Объем(брутто) дм~^,2;
Вес. кирпича в кг. при /=1200*®/*?-
Показатели кирпича 2:
Объем (брутто) дм?-2,о;
Вес кирпича в кг. при уя-иоом/д?-
СТЕНА ИЗ КИРПИЧА ТОЛЩИНОЙ 250мм С УТЕПЛЕНИЕМ ИЗНУТРИ
РАЗРЕЗЫ ।
СТЕНЫ
ЛИСТЫ 16
РАЗРЕЗ ПО ПРОСТЕНКАМ
Разрез по окнам
карниз
{КАРНИЗ
ПЕРЕМЫЧКА
КРУГЛАЯ СТАЛЬ
КРУГЛАЯ СТАЛ
перемычка
цоколь
ГИДРОИЗОЛЯЦИЯ
ШТУКАТУРКА
КОНОПАТКА
ПАКЛЕЙ В
алебастре
ОЦИ НКОВАН НАЯ
СТАЛЬ
ОЦИ НКОВАННАЯ
СТАЛЬ
плинтус
ГИДРОН золяция
ШЖ1
КОНОПАТКА ПАКЛЕЙ
в АЛЕБАСТРЕ
ОЦИНКОВАННА
fyp. ТРОТУАРА
Z2E2!
3!2
--СТРОПИЛЬНАЯ
НОГА
СКРУТКА из про-
волоки
УР ЗАСЫПКИ
СКРУТКА из ВАРИАНТЫ УСТРОЙСТВА УТЕПЛЕНИЯ *
ПРОВОЛОКИ
УР. ЗАСЫПКИ
'ИЗНУТРИ
Штукатурка по реечным
реики 50x50
подоконник
рейки
50x50
ПЛИНТУС
УР. Ч.ПОЛА 2ЭТ.
— ЧИСТЫМ ПОЛ
— ЛАГА
— Балка
— ЗАСЫПКА
— НАКАТ
I— ШТУКАТУРКА-20
подоконник
ЗАТИРКА-5
СУХАЯ ШТУКАТУРКА
— утеплитель
ПЛИНТУС
УР. Ч.ПОЛА 1ST
ОБМАЗКА
ОРЯЧИМ БИТУМОМ
— утеплитель
— НАКАТ
— штука-
турка-20
МАТАМ
НА ХОЛОДНОМ
РАСТВОРЕ
Коыц* 1.12
НА ТЕПЛОМ
РАСТВОРЕ
Г.пвщ,. 1.15
ШТУКАТУРКА
реики <5x22
(слой толя
320
МИНЕРАЛЬНАЯ шерсть
,__С ШТУКАТУРКА СУХАЯ (шитрок)
-СУХАЯ ШТУКАТУРКА
УТЕПЛИТЕЛЬ
НА ХОЛОДНО?-'
РАСТВОРЕ
ВОБЩ= 1.12
НА ТЕПЛОМ
РАСТВОРЕ
^0Вщ= 1-15
ЗАТИ РКЛ.-5
[50 рь 5
БРУСОК 50x50
МИНЕРАЛЬНАЯ шерсть
УР. Ч.ПОЛА 2эт.
ПЕРЕМЫЧКА
УР. Ч.ПОЛА 1эт.
£Г
Ш 1 YKATVPKA ПО фИБРОДИТУ
НА холодном
РАСТВОРЕ
Rob<h= i.i7
НА ТЕПЛОМ
РАСТВОРВ
R ОБЩ. 1.20
ШТУКАТУРКА
Фибролит
х— СМАЗКА СМОЛОЙ
ИЛИ ГУДРОНОМ
' БРУСОК 25X50 и
ВОЗДУШНАЯ ПРОСЛОИМ
250---1
—355 ---1-°
ШТУКАТУРКА по гипсолиту
на холодном
растворе
R ОьЩ* 0.92
Натеплом
РАСТВОРЕ
ЙОВЩсО.ЭЗ
>S‘ /i-j
% "г
—250 35515 и 470-
примечания:
ШТУКАТУРКА
гипсолит „
СМАЗКА СМОЛОЙ
ИЛИ ГУДРОНОМ
ВОЗДУШНЫХ ПРОСЛОЕК
1. Способы устройства утепления
изнутри, крепление утеплителя к
стене,устройство стыков и при-
мыкание В УГЛАХ см ЛИСТИ 17.
2. Кладку простенков и примы-
каний внутренних стен cm.ahctn 17
СТЕНА ИЗ КИРПИЧА ТОЛЩИНОЙ 250 мм С УТЕПЛЕНИЕМ ИЗНУТРИ.!
ЛЕТАЛИ КЛАЛКИ ПРОСТЕНКОВ,УГЛОВ И КРЕПЛЕНИЯ УТЕПЛИТЕЛЯ |
СТЕНЫ
ЛИСТ N 17
угловые простенки
1030
' “ «’-О й
110
л
770
1030
СТЕНЫ ИЗ КЕРАМИЧЕСКИХ ПУСТОТЕЛЫХ БЛОКОВ
РАЗРЕЗЫ
ПРИВЯЗКА
ПРОВОЛОКОЙ
КЕРАМИЧЕСКИЕ
ПЛИТЬ!
отверстия после
УСТАНОВКИ СКОБ
заливаются це-
ментным РАСТВОРОМ
РАЗРЕЗ ПО ОКНАМ
СКОБЫ
РАЗРЕЗ ПО ПРОСТЕНКУ
«Й
СК РУТКА ИЗ
ПРОВОЛОКИ
толь
УР. ЗАСЫПКИ
щ]щш
lip
имоик^
ШТУКАТУРКА.
КРУГЛАЯ СТАЛЬ
ПЕРЕМЫЧКА
СТЕНЫ
ЛИ СТ N 18
ОООТЙЙ:
МЙ.
и
КРУГЛАЯ СТАЛЬ
перемычка-/
КОНОПАТКА ПАК-
ЛЕЙ В АЛЕБАСТРЕ
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ СТАЛЬ
ШТУКАТУРКА
ПОДОКОННИК
ММ
-утеплитель
- керАмические блоки
*- штукатурка-15
-утеплитель
-керАмические блоки
_штукатурка-15
MOW
ми
ИИ
ши -
OOOODD
OOBDOO
ВИ
ш
Типы камней
£=290
КОНОПАТКА ПАКЛЕН^
в алебастре
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ сталь
цоколь
;ood ш
.тио
\DSDDOfl
:И|М
НИША
'миг
ЙИ
шиш
S
мм»
Я|йН
шиш
и
ollm
ШТУКАТУРКА
_300
ШТУКАТУРКА
ПЛИНТУС
плинтус
дсшвд
ш
УР.Ч.ПОЛА 2ЭТ
ИЙИ
ИЦМ!
УР.Ч.ПОЛА 2эт
ЮО №000 «ч»
100 ДООООО
ШОО^г^^З
—чистый пол
_ ТРАПЕЦОИДАЛЬНЫЙ
БРУСОК- 50
РАСТВОР
~ КЕРАМИЧЕСКИЕ
БЛОКИ
_ ШТУКАТУРКА-15
ПОДОКОННИК
ток
щш
пши
шш
EUOUOtJ
щщ
OODDOO
ООООМ
НИША
ГИДРОИЗОЛЯЦИЯ
ур.эемлиг----1
ПЛИНТУС
УР.Ч. ПОЛА
УР.Ч.ПОЛА
ПОДВАЛА
ур. отмостки
ио йт G
ОДО ИОДО
оооодоН
DBOIID ОК
ПЕРЕМЫЧКА
9
УР.Ч.ПОЛА ВЕСТИБЮЛЯ
ГрТг
гидроизо->
- чистый пол
- ТрАПЕЦОИДАЛЬНЫЙ брусок
- РАСТВОР
- КЕРАМИЧЕСКИЕ БЛОКИ
_ ШТУКАТУРКА 15
190
£.= 290
Примечание
Кладку простенков
углов И ПРИМЫКАНИИ
внутренних стен см
лист И 19
УР.Ч.ПОЛА ПОДВАЛА
СТЕНЬ!
АИСТ N 19
СТЕНЫ ИЗПУСТОТЕЛЫХ КЕРАМИЧЕСКИХ БЛОКОВ.
ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ И УГЛОВ
простенки
ПРОСТЕНКИ С ПРИМЫКАВШИМИ СТЕНАМИ
камни уложены cse.PTHiKA.AbHbiM
НДПРАВЛВМИЕ.М ПУСТОТ
CtEHbl КИРПИЧНЫЕ С ШТУКАТУРКОЙ НА ОТНОСЕ.
РАЗРЕЗЫ.
разрез по простенку
КАРНИЗ
КРУГЛАЯ СТАЛЬ
ПЕРЕМЫЧКА
КРУГЛАЯ СТАЛЬ
перемычкА
КОНОПАТКА ПАК~
лей в алебастре
РАЗРЕЗ
ПО ОКНАМ
ур. земли
СБОРНЫЕ Ж Б
ПЛИТЫ
толь
НИША
ПЛИНТУС
УР.ТРОТУАРА
»иа|
ОЦИНКОВАННАЯ
СТАЛЬ
УР.Ч.П0ЛА2ЭТ. 380
СКРУТКА из
ПРОВОЛОКИ
толь
УР. ЗАСЫПКИ
РЕЙКИ 25x50
УТЕПЛИТЕЛЬ
НАКАТ
ШТУКАТУРКА- 20
!ШЖ1ЙЙ
тГА'Г/4
КОНОПАТКА ПА.К-
лей Б АЛЕБАСТРЕ
оцинкованная —
СТАЛЬ
оцинкованная
СТАЛЬ
ПОДОКОННИК
НИША
ПЛИНТУС
реЙКА 25X50
СТЕНЫ
ЛИСТ N 20
ВАРИАНТЫ
УСТРОЙСТВА ШТУКАТУРКИ
НА ОТНОСЕ
СКРУТКА ИЗ ПРОВОЛОКИ
ШТУКАТУРКА
3 ) ПО РЕЕЧНЫМ МАТАМ
ШТУКАТУРКА
ИА ХОЛОДНОМ
РАСТВОРЕ
ВОБЩ.» 1.03
на теплом
РАСТВОРЕ
Р06Ш.= 1.06
РЕИки 15x25
<слой толя
БРУСОК 25x50
/ВОЗДУШНЫЙ ПРОС-
лоек/
15
ШТУКАТУРКА
ПО ПРОВОЛОЧНОЙ СЕТКЕ
— ЧИСТЫЙ ПОЛ
— ЛАГА
— БАЛКА
~ ЗАСЫПКА
~ НАКАТ
ШТУКАТУРКА-'
ПЕРЕМЫЧКА
подоконник
УР. Ч. ПОЛА 1 эт.
glass»
gsaBaggssggii
/чистый ПОЛ-
ПОДГОТОЙКЛЗ
шлдкоьетем-
ШЛАК Ч
Ж-Б.ПЛИТА-
ЭАТИРКА ~
^кУР.ч.пРл<
НА ХОЛОДНОМ _
РАСТВОРЕ
гговщ.- 0.9В
ндтеплом
РАСТВОРЕ
Чобщ=1.О2
ХР.Ч.ПОЛА
•гэг/
НА ХОЛОДНОМ
РАСТВОРЕ
Ковщ,- 1.05
на теплом
РАСТВОРЕ
НоБШ,‘1.10
ШТУКАТУРКА
25
ПРОВОЛОЧНАЯ сетка
1СЛ0Й толя
БРУСОК 25 * 50
/(воздушный прослоек/
Штукатурка
ОСНОВЕ
ю деревянной
ШТУКАТУРКА
ДРАНЬ
доски 19
1СЛ0И толя
_ БРУСОК 25X15
воздушный прослоек
б
—'Штукатурка сухая/шитрок/
НА ХОЛОДНОМ
РАСТВОРЕ
КоБЩ=1.0)
на теплом
РАСТВОРЕ
R ОБЩ -1.06
Ч.ПОЛА 1 эт
ГИДРОИЗОЛЯЦИЯ
УР. Ч.ПОЛА ПОДВАЛА
ЗАТИРКА
ШИТРОК
СМАЗКА БИТУМОМ
БРУСОК 25 X 60
/воздушный прос-
лоек/
Примечания:
1. Кладку простенков углов и при-
мыкании внутренних стен см. л
И 21
2. Устройство и детали крепления
сухой штукатурки см. л лЗ 21.
СТЕНЫ
ЛИСТ N 21
СТЕНЫ КИРПИЧНЫЕ ОШТУКАТУРКОЙ HA.DTHOCE
ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ И УГЛОВ
РЯД 5
ряде
фДСДД
Примечание: крепление брусков производится после возведения стены
СТЕНЫ ИЗ КИРПИЧА С ВОЗДУШНЫМ ПРОСЛОЙКОМ.
РАЗРЕЗЫ.
КОНОПАТКА ПАК-
лей В АЛЕБАСТРЕ
ОСМОЛЕННЫЙ БРУ-
СОК <50X50
КРУГЛАЯ СТАЛЬ
СКРУТКА ИЭ
ПРОВОЛОКИ
перемычкл.
Разрез по простенкь
ОЦИНКОВАННАЯ
СТАЛЬ
СВЯЗИ ИЗ АРМАТУР-
НОЙ СТАЛИ d=6-8MM
через боо-тоо мм
в каждом 5 м ряду
ПО ВЕРТИКАЛИ
<20
51
КРУГЛАЯ СТАЛЬ
осмоленный
БРУСОК 50x50
осмоленный
брусок 50x56-
подоконник
СВЯЗИ ИЗ АРМА-
ТУРНОЙ СТАЛИ
d=e-BMM через
боо-тоо мм в кдж-
НИША ДОМ 5м РЯДУ по
ВЕРТИКАЛИ
плинтус
УР Ч.ПОЛА
ЭТАЖА
перемычка
ГИДРОИЗОЛЯ-
. ЦИЯ
ОЦИНКОВАННАЯ
СТАЛЬ
ОЦИНКОВАННАЯ
СТАЛЬ
ПОДОКОННИК
НИША
ПЛИНТУС
УР. Н.ПОЛА
I ЭТАЖА
_j- УР. ТРОТУАРА
taraieai^r
—чистый ПОЛ
- ПОДГОТОВКА 411111!
-ШЛАКОБЕТОН
— ШЛАК
_Ж.5 ПЛИТА
*— ЗАТИРКА
УРЧ.ПОЛА ПОДВАЛА
ПЛИНТУС
*12.0
---утеплитель
---НАКАТ
---ШТУКАТУРКА-20
ГИДРОИЗОЛЯЦИЯ
УР. Ч ПОЛА
подвала
СКРУТКА ИЗ
Толь ^^®волоки
урЗАСЫПКИ
УРЧ ПОЛА
1 ЭТАЖА
— ЧИСТЫМ ПОЛ
-- ЛАГА
-- 6ДЛКА
_ ЗАСЫПКА
— НАКАТ
— ШТУКАТУРКА-20
УР.Ч.ПОЛА
ЭТАЖА
СТЕНЫ
ЛИСТ N 22
ДЕТАЛЬ СВЯЗИ d«t-8.b30
JZ>
КЛАДКА УГЛА СТЕНЫ И
РАСПОЛОЖЕНИЕ связей
|йи 3й РЯДЫ
ложковые
Л 7/)Г771Г7\
ЦЙИ ди ряды
ложковые
sezzzzzez
связи из арматурной
стали б=б-амм через
S РЯДОВ КЛАДКИ ПО
ВЕРТИКАЛИ
5й Ряд
/тычковый/
4 з °
600-700
П римечАНие:
Кладку простенков, углов и
ПРИМЫКАНИЙ ВНУТРЕННИХ
стен см. лист л! 23
Е
СТЕНЫ ИЗ КИРПИЧА С ВОЗДУШНЫМ ПРОСЛОЙКОМ. ____________СТЕНЫ
ДЕТАЛИ КЛАДКИ ПРОСТЕНКОВ,УГЛОВ И ПЕРЕСЕЧЕНИЙ СТЕН. ЛИСТ N 23
Ложковые ряды
ФАСАД
угловые
ПРОСТЕНКИ
Фасад
Примечание Нумерация рядов дана для внутренней ветви стены •
перевязка наружной ветви производится че₽ез । ряд (повсртикали) ’
прпстенки Г. ПРИ- х—х ВАРИАНТ простенка с ПРИМЫКАВШИМИ
СТЕНЫ ИЗ КИРПИЧА С ВОЗДУШНЫМ ПРОСЛОЙКОМ.
ДЕТАЛИ КЛАДКИ К ЛРНИЗЭВ И ЦОКОЛЕЙ.
СТЕНЫ~-~2 >1
ЛИСТЫ 24
ЖЕЛеЗОоВТОННЫИ СЛИВ ниши
ПЛИНТУС
входе к pap тиру
толь
толь
ГИДРОИЗОЛЯЦИЯ
ЛЯЦИЯ
ВХОД ВЕСТИБЮЛЬ
ВЕСТИБЮЛЬ
т
железобетон-
ный ПОДОКОННИК
железобетонный слив при
Н'ишг РАДИАТОРА
ОЦИНКОВАННАЯ
СТАЛЬ
УР. Ч ПОЛА
I ЭТ.
связи
сЬб-8мм
МЕТАЛЛИЧЕСКИЙ СЛИВ ПРИ НИШ? для
РАДИАТОРА И ЖЕЛЕЗОБЕТОННЫЙ
ПОДОКОННИК
обмазка горя-
чим БИТУМОМ
ВЕСТИБЮЛЬ
ОБМАЗКА ГОРЯ’
ЧИМ БИТУМОМ
ГИДРОИЗО-
ЛЯЦИЯ
СВЯЗИ с!=6-8мм
НИША
ШТУКАТУРКА
ОЦИНКОВАН-
НАЯ стдльАГ
ШТУКАТУР-
КА
УГЛУБЛЕНИЕ
ДЛЯ РЕШЕТКИ
^УРПОЛА ВЕСТИБЮЛЯ
ПЛ ИНТУС
рУРЧ ПСЛА
Ji__. 1 ЭТАЖА
ВХСД В ВЕСТИБЮЛЬ
углувлемиз
z—ДЛЯ РЕШЕТКИ
'УРЧ ПОЛА ВЕСТИБЮЛЯ
гидроизоля-
ция
связи
d=Б_8ь
ОЦИНКОВАН-
НАЯ СТАЛЬ
ШТУКАТУР К
кд xh
ГИДРОИЗС
ЛЯЦИЯ
VP ПОЛА ПЛС-
ЩАДК И|_
ур.Ч.ПОЛА 1 ЭТАЖА
толь
О&МЛЗКА ГОРЯЧИМ
БИТУМ СМ
Ур Ч. ПОЛА
гидроизо--^<в
/I.
Зйн- ОБМАЗКА ГОРЯЧИМ
БИТУМ ОМ
ОБМАЗКА—'
ГОРЯЧИМ БИТУМОМ
СТЕНЫ
ЛИСТЫ 25
ПЕРЕМЫЧКИ
НАД ПРОЕМАМИ Б КАМЕННЫХ СТЕНАХ
АРМО-КИРПИЧНЫЕ
Отогнутую арматуру
применять ПРИ ПРОЛЕ*
ТАХ .ПРЕВЫШАЮЩИХ
2МЕТРА
Рядовые ' блочные
Отогнутую арматуру
применять при проле-
тах, превышающих
2000 мм.
ЖЕЛЕЗОБЕТОННЫЕ МОНОЛИТНЫЕ
СТАЛЬНЫЕ
Вид по Д-Д
ПРИМЕЧАНИЯ’
1 При пролетах 3500мм
МЕТАЛЛИЧЕСКИЕ БАЛКИ
ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ
МЕЖДУ СОБОЙ НАКЛАДКАМИ
ИЛИ БОЛТАМИ
2 БАЛКИ ОБМОТАТЬ, ВЯЗАЛЬ-
НОЙ ПРОВОЛОКОЙ С ПОСЛЕ-
ДУЮЩИМ ОШТУКАТУРИВА-
НИЕМ-
П ЕРЕМ bl1-! К И
НАД ПРОЕМАМИ В КАМЕННЫХ СТЕНАХ
СТЕНЫ
СЕЧ 2-2
Заделка арматуры в край-
них ПРОЛЕТАХ РЯДОВЫХ ПЕ-
РЕМЫЧЕК
рядовые кирпичные /марка раствора не ниже зо/
СЕЧ 1-1
С 6 2000
<20
ЕМЕНТ-
НЫЙ
РАСТВОР
НЕ МЕНЕЕ 500
Н—fso-зо
СЕМ. 3-3
СЕЧ 5-5
СЕЧ. 6-6
ПАЧЕЧНАЯ СТАЛЬ 1-2мм
ИЛЧ КРУГЛАЯ СТАЛЬ rh Ш 250 v = «иии 120
d.-5-бмм Клинчатые прямые кирпичные /марка раствора не ниже 15/
13.4 15.6 СЕЧ. 3-3 СЕЧ 4-4
л
И
5.6
— 6Uo
----6ho-----
— 510
----510-----
C^ieoo
2250 —
-А
Клинчатые лучковые
КИРПИЧНЫЕ/марка раствора не ниже 15/
T7S 19.10
СЕЧ. 10-10.
СЕЧ. 8-S
СЕЧ. 9-9
СЕЧ 7-7
----бйо
----510 —
|7В 19.10
Брусковые железобетонные не несущие
/ГОСТ 948-41/
СЕЧ.Н-11 СЕЧ 12-12 (
СЕЧ l4-l4
СЕЧ 13-13
| H.I2 | 13.14
120
L& 1750
с® 2250
---640
----600------
-- 51fr
I13.14
]Н12
Брусковые
Л'
\///
— 510-
СЕЧ 17-17
СЕЧ 18-18
СЕЧ 16-16
115.16
17.18
ЖЕЛЕЗОБЕТОННЫЕ НЕСУЩИЕ
/ГОСТ 948-41/
СЕЧ 15-15
€«-2250
----еЧо
--5Ю
----бВД
----510
1750
— Е ---------
1)5.16 117.18
СТЕНЫ
ЛИСТЯ27
НИШИ И БОРОЗДЫ
В КЛАДКЕ. СТЕН ЛЕСТНИЧНОЙ КЛЕТКИ
ПЛАН
ТРАЛЬНОГО ОТОПЛЕНИЯ
В специальных Блоках
В КИРПИЧЕ
Примечания
< Размер ниши для радиаторов „О* зависит от числа
секций
й Размер..б” вертикальной борозды стояка централь-
ного ОТОПЛЕНИЯ 120мм ПРИ ПРОКЛАДКЕ одной трубы
и 250мм при двух трубах
3 Размер? для вертикальной борозды электропроводки
ЗАВИСИТ ОТ КОЛИЧЕСТВА ЭЛЕКТРОПРОВОДОВ
t Вертикальная борозда для прокладки канализационных и
ьадопооводчых ТРУБ ГЮ ТАБЛИЦЕ _____'
При диаметре тр9Б В
КАНАЛИЗАЦИОННАЯ (1 = 50 и водопроводная а-<9=г5 (30
КАНАЛИЗАЦИОННАЯ 0-15-IOO 190
КАНАЛИЗАЦИОННАЯ 0-I25-IX 260
ДЕТАЛИ КЛАДКИ СТЕНЬ!
ДЫМОВЫХ И BE НТИЛЯЦИОННЫХ КАНАЛОВ ] Л И СТ Я 28
Разрез 1-1
ИЗ КИРПИЧА
И®
lew»
РАЗРЕЗ 2-2 Схема расположения труб над крыщ^—'
3000
£
3
4
АСБЕСТ
УРЧПОЛА
WS-
РАЗДЕЛКА/
В 250 мм
НЕСГОРАЕМОЕ
НЕ МЕНЕЕ 2*РЯД0В
НЕ МЕНЕЕ
ТРЕХ РЯДОВ"
уОЦ ПОЛА
[1ЯВ
-------1500 ------
НЕ МЕНЕЕ 100
не менее
100
СВЫШЕ 3000
НЕ БОЛЕЕ 1000
УРЗАСЫПКи ЧЕРДАЧ-
него ПЕРЕКРЫТИЯ.
ПЕРЕКРЫТИЕ- РАЗ-
ДЕЛКИ НЕТ
При печах с дли-КЗ
тельной топкой
АСБЕСТ -xj"380'
-ДЕРЕВО
Войлок,вымо-_
ЦЕННЫЙ В ГЛИНЕ
Правильное чстройЖ
CTB0 УВОДА-БЕЗ
УСТУПОВ
КАМЕНЬ
Войлок,вымо-
ченный в ГЛИНЁЛ
План каналов ВО ВНУТРЕННЕЙ СТЕНЕ В 2Уг КИРП
ДЕРЕВО
Sg
как
При печах с
КРАТКОВРЕ-
МЕННОЙ топкой
ПРИМЕЧАНИЯ-
Внутренняя поверхность кана-
лоб ДОЛЖНА быть ровной и глад-
кой
ОГОЛОВКИ ТРУБ ДОЛЖНЫ БЫТЬЗАЩи
ШЕНЫ МЕТАЛЛИЧЕСКИМИ КОЛПАКАМИ
В ЧЕРДАЧНОМ ПЕРЕКРЫТИИ ВО-
КРУГ ТРУБЫ НА РАССТОЯНИИ
400-500 ММ ДОЛЖЕН БЫТЬ ПРИ-
МЕНЕН НЕВОЗГОРАЕМЫЙ УТЕПЛИ-
ТЕЛЬ
ВВОД ДЫМА В КАНАЛ РАСПОЛД- ’
ГАЕТСЯ НА ВЫСОТЕ НЕ МЕНЕЕ
ЗАРЯДОВ КИРПИЧА ОТ ДЕРЕВЯН-
НОГО ПОЛА
ДЕРЕВО
ВОЙЛОК,ВЫМОЧЕН-
НЫЙ В ГЛИНЕ
©Размещение дымовых каналов
в наружной стене
НАРУЖНАЯ ГРАНЬ СТЕНЫ
Х'чКМАЧХ!
АСБЕСТ
При Т.н=-20"до-30* 6=640
-----20‘до-Ю” 6=510
----- -Ю°ивыше 6--380
\_всйлок,вымоче н •
ныйв ГЛИНЕ
План каналов во внутрен-
ней СТЕНЕ В 1 '/2 КИРПИЧА
270 WQ 270 1^0,129 *ЦО
250-ЗВ0 210 120 270 12С 12(
lUO
120 120
ДЕРЕВ
балка Дымовые
140120 250-380 120-250
Дымовые
ВЕНТИЛЯЦИОННЫЕ-
ХХХХХучЦуЦ! ' V ’'КХХ, хк
Вентиляционные
План каналов во внут-
ренней СТЕНЕ В 2 КИРПИЧА
^ХХХ МХХ.Х К УК).
Дымовые вентиляц
ДЕТАЛИ опирания балок на каменные стены
СТЕНЫ
ЛИСТ Я 29
НАРУЖНАЯ СТЕНА
в 2 КИРПИЧА
Наружная стена в2'/гкир-
Внутренняя
Внутренняя
СТЕНА В I'/г КИРПИЧА
ПИЧА И БОЛЬШЕ
СТЕНА В 1 КИРПИЧ
Облегченные стены
При стальных балках
НАРУЖНАЯ СТЕНА ВНУТРЕННЯЯ СТЕНА
ПЛАН ПЛАН
План план
СТЕНЫ -
ЛИСТ Я 30
КИРПИЧНЫЕ И АРМОКИРПИЧНЫЕ СТОЛБЫ
Столб
2 на 1 % КИРП
СТОЛБ
2на2кирп
Столб
S'/sha 2кирп
СТОЛБ
Iм РЯД
4— био —I
АРМОКИРПИЧНЫЕ КОНСТРУКЦИИ
QLZQ
~ )Г~Т|~~~
гпГ п .
ZZJCZKZZ
3й ряд
ДА ряд
ПРИМЕЧАНИЯ
1 . Учитываемый при расчете про-
цент АРМИРОВАНИЯ ПРИНИМАЕТ-
СЯ Для СТОЛБОВ С СЕТЧАТЫМ
АРМИРОВАНИЕМ
mtn 01%
пах 1 7»
2 Продольная арматура должна
УДОВЛЕТВОРЯТЬ СЛЕДУЮЩИМ
ТРЕБОВАНИЯМ.-
а) ПЛОЩАДЬ СЕЧЕНИЯ продоль-
ной АРМАТУРЫ ДОЛЖНА СО-
СТАВЛЯТЬ : СЖАТОЙ-НЕ МЕНЕЕ
0.1 % И НЕ БОЛЕЕ 2%, РАСТЯНУ
ТОЙ-нЕ МЕНЕЕ 0.05% ОТ ПЛО-
. ЩАДИ СЕЧЕНИЯ КЛАДКИ.
И ПЛОЩАДЬ СЕЧЕНИЯ ОТДЕЛЬНЫХ
СТЕРЖНЕЙ ПРОДОЛЬНОЙ АРМА-
ТУРЫ ДОЛЖНА БЫТЬ НЕ МЕ-
НЕЕ = СЖАТОЙ-0.5СМг; РАСТЯ-
НУТ0Й-0.2СМ2
3 Q ХОМУТОВ ДОЛЖЕН БЫТЬ НЕ МЕ-
НЕЕ Змм И НЕ БОЛЕЕ ВММ.
При вертикальной арматуре
ХОМУТЫ РАСПОЛАГАЮТСЯ В ГОРИ-
ЗОНТАЛЬНЫХ ШВАХ
4 Расчет ц конструирование-
АРМ о КИРПИЧНЫХ КОНСТРУКЦИИ
производить по Ty-19-Щ
СТЕНЫ
ЛИСТЯ 31
ОПИРАНИЕ ПРОГОНОВ И БАЛОК НА СТОЛБЫ
При деревянных прогонах
Примечание:
Опоры балок , расположенные около столба, ан
керитъ к Прогонам.
Примечание;
Ж. Б ПОДУШКА ДОЛЖНА ИМЕТЬ Б ПЛАНЕ ФОРМУ, СООТ-
ВЕТСТВУЮЩУЮ ОЧЕРТАНИЯМ Б ПЛАНЕ СТОЛБОВ, ЛИБО
ШИРИНУ, РАВНОВЕЛИКУЮ ШИРИНЕ ПРОГОНОВ
При стальных прогонах.
ПРИ ЖЕЛЕЗОБЕТОННЫХ ПРОГОНАХ
СЕЧ 1-1
СЕЧ. 5-5
СЕМ 6-6
СЕМ В-В
СТЕНЫ
КОЛОННЫ: СТАЛЬНЫЕ
ЛИСТЯ 32
ВИЛ ПО I-1
□
СЕТКА
ЦЕМЕНТНЫЙ
РАСТВОР.
2
33
— 6
Характеристика стальных колонн
из швеллеров
КОЛОННА НИЖНЕГО ЭТАЖА КОЛОННА ПРОМЕЖУТОЧНОГО ЭТАЖА
лп г ВЕТВИ ко- лонны ДОПУСТИМАЯ НАГРУЗКА ВТ. при расчетной высоте Еомм МИНИМ/ РАССТОЯ ДУ 6ЕТВ ИЛЬНОЕ ЧИЕ МЕЖ РМИ ВММ ориентиро- вочный ВЕС 1П0ГМ ко- лонны кг.
3000 3500 4000 4500 - В ’в'
ДЛЯ ДЛЯ ВЕРХНИХ ЭТАЖЕЙ
<2 36 34 31 2В 60 125 3400
l4 4в 44 ЗВ 35 75 >45 4юо
16 55 54 52 49 В5 160 4800
IB 66 В4 63 61 ЮС 175 5600
20 77 75 74 72 И5 190 63.00
22 89 87 86 84 125 205 7000
27 102 юо 99 9В 165 255 98.00
эо 118 115 115 1 112 190 275 110 00
№ С ВЕТВИ КО- ЛОННЫ ДОПУСТИМАЯ НАГРУЗКА ВТ ПРИ РАСЧЕТНОЙ ВЫСОТЕ £0 мм МИНИМ РАССТОЯ ДУ 8ET8J АЛЬНОЕ НИЕ МЕЖ- АМИ В ММ ОРИЕНТИРО- ВОЧНЫЙ ВЕС 1П0ГМ ко- лонны кг
4500 5000 6000 7000 6. -б'
ДЛЯ НИЖНИХ ЭТАЖЕЙ.
20 72 70 в4 57 115 190 162
22 В1* 82 77 70 125 205 181
27 9В 96 93 В9 165 255 249
30 н4 112 109 106 190 275 289
33 129 12В 125 121 210 295 328
36 160 159 156 152 225 325 397
4о 199 198 195 190 245 345 490
ОГНЕЗАЩИТА МЕТАЛЛИЧЕСКИХ КОЛОНН
ЦЕМЕНТНАЯ
ШТУКАТУРКА
КИРПИЧ НА
РАСТВОРЕ М50
КЕРАМИЧЕСКИЕ
ПЛИТКИ
БЕТОН
СТЕНЫ
ЛИСТ К 33
ДЕТАЛИ СТАЛЬНЫХ КОЛОНН
СТЕНЫ
ЛИ СТ М Зй
ДЕТАЛИ УСТАНОВКИ ОКОННБ1Х КОРОБОК
В КАМЕННЫХ СТЕНАХ
Отдельные коробки
СОСТАВНЫЕ КОРОБКИ
-Толь
коробка
Штукатурка
\Л<£
Переплет
Зимний
СТОЙКА
КАРКАСА
Оконный
ДЕРЕВЯННЫЙ
о^кос
&
Деталь деревянного
Внутреннего откоса
КОРОБКА
НУТА ТОЛЕМ
Конопат.^
паклей
ОБШИЙ ВИД ОКОННОГО
БЛОКА
Переплет.
ЛЕТНИЙ
ДЕТАЛИ УСТАНОВКИ ДВЕРНЫХ КОРОБОК
В КАМЕННЫХ СТЕНАХ
СТЕНЫ
ЛИСТЯ 35
ДЛЯ ДВЕРЕЙ.ОТКРЫВАЕМЫХ
В РАЗНЫЕ СТОРОНЫ
Для ДВЕРЕЙ С ПОРОГОМ
Раствор
Голь
Толь
Площадка
чистый
пол
Коробка
Голь
Раствор
Толь
ДЛЯ ДВЕРЕЙ БЕЗ ПОРОГА
АО V9.I2
35
35
35
35
2.5.8VH.R
35
35
-<зо —
Площадка
Раствор
Голь
чистый по
ДЛЯ ДВЕРЕЙ С ДЕРЕВЯННЫМ
ВНУТРЕННИМ ОТКОСОМ
Раствор
Чистый пол
-Чистый пол
чистый
пол
Дверной дере -
^вянный откос
ОБШИЙ ВИД
ДВЕРНОГО БЛОКА
Лая дверей
ВНУТРЕННИХ СТЕНАХ
во
штукатурка
Штукатурка
Толь
Толь
Толь
КОРОБКА
ОБЕРНУТА
толе-к1
Распорная
доска
Деревянный
откос
Деревянный
откос
Голь
s'3
/~Цистыи пол
ИЗ ПАКЛИ
Штукатурка
Раствор
10
Площадка
Толь
Чистый пол
СТЕНЫ
ЛИСТ К 36
ДЕТАЛИ КЛАДКИ АРОК,
КРУГЛЫХ И ОВАЛЬНЫХ ОТБЕРОТИЙ
ОТЛАДКА ПОЛУЦИРКУЛЬНОЙ АРКИ ИЗ
ЛИЦЕВОГО КИРПИЧА БЕЗ ПРИТЕСКИ
Обработка круглых и овальных отвер-
зи СТИЙ КИРПИЧЕМ ИЛИ БЕТОННЫМ КАМНЕМ.
|1
разрез по 1-1
Полуциркульная арка
С ПРИМЕНЕНИЕМ ТЕСАНОГО КИРПИЧА
СТЕНЫ
ЛИ СТ Я 37
ПОСЛЕДУЮЩАЯ ОБЛИЦОВКА КАМЕННЫХ СТЕН
ПЛОСКИМИ ПРЕССОВАННЫМИ БЕТОННЫМИ ПЛИТАМИ
ДЕТАЛЬ КРЕПЛЕНИЯ
ПЛИТ ОБЛИЦОВКИ
Плита облицовки
ДЕТАЛЬ КРЕПЛЕНИЯ
ПОЯСКОВ И КАРНИЗОВ
ДЕТАЛЬ КРЕПЛЕНИЯ ПЛИТ ОБЛИ-
ЦОВКИ У ВЕРХА ОКОННЫХ ОТКОСОВ.
1.7/ /УУ/^УУ
70-150
Плиты изготовляются из фактурного бетона по 2.
ШТУКИ С ПРОКЛАДКОЙ БУМАГИ между ними. В сдвоен-
ном СОСТОЯНИИ ОБРАБАТЫВАЮТСЯ ШАРОШКОЙ ИЛИ БУЧАРДОЙ.
Z-ЧОО, 500,600
Арматура
й=з-Цмм.
Клин ИЗ АРМАТУРЫ
d -бмм
Вертикальные стержни^
рматнры d- 2мм.
Заливка цементным раствором
Костыль из АРМАТУРЫ
/ d-Вмм £:180мм
70-1^0
Стальной клин
костыль й-12
Специальная
БЕТОННАЯ ПЛИТА
J—-«5 б
Плоская плита
облицовки
ДЕТАЛЬ РАСПОЛОЖЕНИЯ
КОСТЫЛЕЙ КРЕПЛЕНИЯ ПЛИТ
ОБЛИЦОВКИ.
ZZ
Кирпичная
кладка
ДЕТАЛЬ крепления обли-
КОНСТРУКЦИЯ ШТАМПОВАННЫХ БЕТОННЫХ
ПЛИТ ОБЛИЦОВКИ.
СТЕНЫ
ЛИ СТ Я 39
ОБЛИЦОВКА КИРПИЧНЫХ СТЕН
РЕБРИСТЫМИ БЕТОННЫМИ ПЛИТКАМИ В ПРОЦЕССЕ КЛАДКИ
4 юо-:
20 20
ОБЛИЦОВКА ВЕРХА
ПРОЕМНОГО ОТКОСА
Монтажное крепление
плит в процессе кладки
ДЕТАЛЬ крепления
рядовых плит
Плита облицовки-^
Z заливка раствором.
элокой сСЭмм
АДЕЛ КА КОНЦОВ В
ШОВ РАСТВОРА НА
ВО-150мм£Т7
Деталь крепления
фигурных плит
Деталь устройства
поясков
-Сборная жб офактуренная
ПЛИТА БА/ЧКОНА
ЬСБОРНЫЕ ж Б ОФАКТУРЕННЫЕ
НЕСУЩИЕ КРОНШТЕЙНЫ
|ИШМ|
Деталь конструкции
карниза
порная рейка
сечение Чо«юо
Специальная
карнизная пли-
20 20
Арматура й=12
ЧЕРЕЗ 2600
Вязальная
арматура
0=2-3
Черный
Конструкция балконов
НА НЕСУЩИХ Ж.Б КРОНШТЕЙНАХ
ОТВЕРСТИЕ
о-в
•iiolUof
।
-во 4
130 ю
Облицовка про-
емных отко-
сов
---ДО 500
Несущий ж.б крон-
штейн
вето
Фактурный бетон
толщиной 15-20мм
ИНДУСТРИАЛЬНЫЕ КАРНИЗЫ ВЫЛЕТОМ ДО 12ООмм
ДЛЯ МНОГОЭТАЖНЫХ КАМЕННЫХ ЗДАНИИ
стены
листи
МЕТАЛЛИЧЕСКАЯ кровля
КОБЫЛКА
г КОБЫЛКА
ОБРЕШЕТКА
- МЕТАЛЛИЧЕСКАЯ КРОВЛЯ
_ ОБРЕШЕТКА
L65X65*6
ТО-ВО
<400
ОБЛИЦОВОЧНЫЕ
плитки
РЕБРИСТЫЕ ОБЛИЦОВОЧНЫЕ—^
ПЛИТЫ
СБОРНЫЕ ОФАКТУ-
РЕННЫЕ Ж-Б ПЛИ-
ТЫ КАРНИЗА. ------
ШИРИНОЙ Л00-500мм
КАРНИЗ ИЗ СБОРНЫХ
железобетонных плит
АНКЕР d по
РАСЧЕТУ ЧЕРЕЗ 600-ЮООмм
карниз из несущих железобетонных
ОФАКТУРЕННЫХ КРОНШТЕЙНОВ И
ОБЛИЦОВОЧНЫХ ПЛИТ
^СБОРНЫЕ Ж.Б ОФАКТУРЕН
, НЫЕ НЕСУЩИЕ КРОНШТЕЙ-
АНКЕР/ПО РАСЧЕТУ^,
черный бетон ।
ФАКТУРНЫЙ I ।
СЛОЙ 20ММ I '(
СТЕНЫ
ЛИСТЯ м
КАРНИЗЫ ВЫЛЕТОМ ДО 700 мм
КАМЕННЫХ ЗДАНИЙ
ПЛИТАМ
Разрез по м
г—КОБЫЛКА
Диафрагма
Мауэрлат
Анкер
ЗИЕХТЛ''
г— Металлическая кровля
—Обрешетка
[Пропильная]
нога
КИРПИЧНЫЙ КАРНИЗ ПО СБОРНЫМ
ЖЕЛЕЗОБЕТОННЫМ
диасррагма
'--СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ
ДОО
ШТУКАТУРКА
130 -
ZIFTIIZH
23Е2Е2
'^EZZ3
VZ ZIIZ Z ZXZZZJE71
cz^zziza
гтттгттт
..21-20:
Карниз по металлической сетке
Стропильная нога
d-25-22
Каркас из круг-
лой СТАЛИ
[—МЕТАЛЛИЧЕСКАЯ кровля
—Обрешетка /Д5\
—Кобылка \®у
KZZZZ
Мауэрлат—К
ZZ^IZZZ
^ZZZZZZ'
700
K3Z21Z2EZ
V7r77^Z^r-
•ааж
z/iizzz^rz
TZOZZZ.
77№77ЖГ.
Сетка Равитца
4—Штукатурка
^zz2iz3raf i
ЕТЮетИг
aZ77?I77
L-
К A PH И 3 b! ВЫЛЕТОМ ДО ЗОО мм
ИЗ ЛИЦЕВОГО КИРПИЧА
Разрез по м
Кобылка
СТРОПИЛЬНАЯ
НОГА
Мауэрлат
—Металлическая кровя»
—Обрешетка
yZZZZZZ[ZZ7
7ZIZZZJ IZZZ
СТЕНЫ
Л И СТ Я 42
Фасад карниза из лицевого
кирпича
Мауэрлат
?7Z2L
zzz^mFz
zzzagrz
WZZ^ZZZ
QZZZXZT
30
ПО 2-2
=18
!2ol-i2oC- 12о4|-12(Н-
4-1204 !207 :
4о 4о
ггттгпттгтпттттп
11ШШШ il п
11Я .U
25 6 0 60
----300 —-
15'
Разрез по 4-4
Стропильная
нога
120 4-120+
ziO Z10 .
Раз рез по з-з
Ю 4 О
Фасад карниза из лицевого кирпича.
—Металлическая кровля
—Обрешетка
Разрез по 5-5
40;г
60
4- 2S0
SO SO 90
HIIIIIIIIMIIIIIIII
КИРПИЧ НА
РЕБРО
|6О
1
-Н-Ло-У-
65 65
___,,
Z/Zz’jgZ^ZZy
~Ш... " "
V//1\ // // /А;Х \
III1IIIIIIIIIIIMIIIIIIIM
Uo Uo
СТЕНЫ
ЛИСТ Я №
КАРНИЗЫ ВЫЛЕТОМ ДО ^ООмм на обручной или тавровой
стали и простойLdие. карнизы для кАмеины/ зданий
Карниз на обручной
или тавровой стали
Разрез по 1-1
2
Карниз на обручной СТали.Карниз на ТАВРОВОЙ стали
Анкер -
Мет алличегкая
Г КРОВЛЯ
I- Обрешетка
Швеллер -
EZ
1 ПО РАСЧЕТУ
Ч---1 по расчету
ПАЧЕЧНАЯ^
СТАЛЬ
Обручная сталь*
ПО РАСЧЕТУ
Мауэрлат
.zzzEza
ид .ииираш
OMj EOjEE »
етт—
е еврее
пвгттой
зга|гЛ|п|
Е !К <11
йигао!:
гаШгаезЯ
Открытый
- ШТУКАТУР
ийкеиешийее
ииии гжа виши ж го
йгаишгаииЕЖ жлгт?
Обручная стдл\/'-» шоД iUo С
по расчету
План по 2-2
Подшивной
СТЕНЫ
КАРНИЗЫ и ЗОНТЫ ДЕРЕВЯННЫХ ЗДАНИИ
ЛИСТЯ щ
Карнизы
разрез м
Заершенный костыль
кобылка
ООО
Скоба
Доски толщиной 25мм
сплачиваются в чет-
верть со СНЯТИЕМ <РА- -
сок 3-5 ММ ПО КРОМКАМ
J—металлическая кровля
—Обрешетка
з: До
скоба
МЕТАЛЛИЧЕСКАЯ КРОВЛЯ
150 «100-1280
- <750
-J300
900
Отливная
лоска
Стропильная
нога
---МЕТАЛЛИЧЕСКАЯ КРОВЛЯ
---Обрешетка
Раскладка —'
Подшивка i/Q
досок <9
Сечение 19*1'
601 <9 to
50*100X900
50-100*1^00
<500 ------------ ... 4 I— . —-------------------1650
Стропильная \
НОГА
РАСКЛАДКА
гвоздь
Пробка
(Tj ПОДШИВНОИ
КОБЫЛКА
Фасады зонтов
/10-15
«300
Кобылка РАЗРЕЗ 2-2
сечение йо'бо ]
С=эоо
Обрешетка из брусков
сеч 50«50
—Стропила издосои
сеч ДО-80
Схватка сеч 30-60
Лобовая
доска (9
СТЕНЫ ДЕРЕВЯННЫЕ БРУСЧАТЫЕ: РАЗ РЕЗ bf|-
стены
ЛИСТN 45
— ШТУКАТУРКА - 20
РА ЭРЕЗ
по внутренней стене
__ НАКАТ
— ШТУКАТУРКА-20
ур..ч.пола2эт
ПАКЛЯ
НА ДИЧКУ
ОЦИНКОВАННАЯ СТАЛЬ
СЛИВНАЯ ДОСКА
КРОВЕЛЬНАЯ СТАЛЬ
РАСТВОР
лнтисептир.
ДОСКА _
ПРОДУХ 150X^00
ЧеРЕ|3 БОО
ОТЛИВНАЯ ДОСКА
30 X 200
КОБЫЛКИ ИЗ ДОСОК
40ММ ЧЕРЕЗ 800
СТЕНЫ ШТУКАТУРЯТСЯ
после осадки и пов-
торной конопатки
ГЛИНОБЕТОН 100
УТРАМБОВАННАЯ
ПОДСЫ ПКА
осадочный зазор
6 % ОТ вы сот ы П РОЕМ А
ЗАБИВАЕТСЯ ПАКЛЕЙ,
ОКОНЧАТЕЛЬНО ПРОКОНО-
ПАЧИВАЕТСЯ ЧЕРЕЗ ГОД
после осадки стен
- 150
(csss’
250
771
20
-Hint)
урч.пола2эт,
плинтус
УРЧ.ПОЛА 1ЭТ.
Айаполье
ГАЛТЕЛЬ ДЕЛАЕТСЯ
после осадки
L- ШТУКАТУРКА - 20
ШТУКАТУРКА-20
-Н-100
подполье
1,
— чистым пол
— ЗАСЫПКА 60-80
— СМАЗКА ГЛИНОЙ-20
— НАКАТ
крепление перегородки
наличник к ПОТОЛКУ
Гх
-подоконник
ОСАДОЧНЫЙ за-
зор 5% ОТ ВЫ СО-
ТЫ помещения
50
90
чистым пол
ЛАГИ 0= |4о/2
БАЛКА
ЗАСЫПКА 60-60
ГЛИНЯНАЯ СМАЗКА-20
НАКАТ ИЗ ПЛАСТИН-140/2
ПРИСТЕННЫМ БРУС
подполье
— чистый пол
— ЛАГИ d-f40/2
— БАЛКА
— ЗАСЫПКА 60-60
— ГЛИНЯНАЯ СМАЗКА-20
— НАКАТ ИЗ ПЛАСТИН <40
ПРИСТЕННЫЙ БРУС
толь
ГГЕНЫ
. ЛИСТЯ йб
СТЕНЫ ДЕРЕВЯННЫЕ БРУСЧАТЫЕ ДЕТАЛИ.
Сопряжения наружных и внутрен-
Примечание-.
Нагели ставятся ВО ВСЕХ пересечениях
стен. Расстояние между нагелями по
прямой стене должно БЫТЬ 1000-1500ММ
СТЕНЫ ДЕРЕВЯННЫЕ РУБЛЕНЫЕ РАЗРЕЗЫ
ПСД1
РАЗРЕЗ
Ю НАРУЖНОЙ ПРОДОЛЬНОЙ
РАЗРЕЗ
ПО НАРУЖНОЙ поперечной
стене
стене
этернитовая кровля—
СТРОПИЛЬНАЯ НОГА
ОПАЛУБКА -19
ОПАЛУБКА 19
— утеплитель
__штукатурка 20
ВРУБКД БАЛОК
ПАКЛЯ
СЛИВНАЯ
ДОСКА 30x100
ЭТЕРНИТОВАЯ КРОВЛЯ-1
СТРОПИЛЬНАЯ
НОГА
скоба
50x50
НАЛИЧНИК
Пакля
2
ПОДУШКА
косяк
плинтус
тепловой е>рус
АНТИСЕПТИР ДОСКА
ШЛАК
ШЛАК
нт>и обшивки и внут-
ренней штукатурки
штукатурка подрани
после осадки сруба
кобылки и
ДОСОК
ЗАЗОР НЛ ОСАДКУ 5*/о
ОТ ВЫСОТЫ ПРОЕМА
закладывается паклей
антисептир
Л JCKA
— ЗАСЫПКА 60-80
_ СМАЗКА ГЛИНОЙ-ЕО
_ НАКАТ ИЗ ПЛАСТИН то/
_ ШТуК АТУРКА- 20
— Смазка глиной 20
_ НАКАТ ИЗ ПЛАСТИН 1*40/2
0ТлИ6НАЯ_
доска
50400 -J
22x150
----- 500-ТОО -
*45x05
лохгоо
НАЛИЧНИК -----
22х НО
ЗАЗОР НА ОСАДКУ 5% от
ВЫСОТЫ ПРОЕМА закла-
дывается ПАКЛЕЙ
ВЕРШНИК
ПРИ ОТСУТСТВИИ ШТУКАТУР-
КИ или обшивки, торец,
БАЛКИ ЗАШИВАЕТСЯ ДОСКОИ
ОЦИНКОВАН-
НАЯ СТАЛЬ
22x40
к робели- ая сталь
ОТЛИВНАЯ ДОСКХ 10x200—
СКОВА 0=8
— утеплитель
— СМАЗКА ГЛИНОЙ - 20
— НАКАТ из ПЛАСТИН ОИО/8
— ШТУКАТуРКА-20
S3 х 100
19
ЗСО-ТОО
БАЛКА
не V4 ti
ОТЕСаНАЯ
ПОВЕРХНОСТЬ
БРЕВНА
ПЛИНТУС
ур Ч.ПОЛА 2ЭТ.
БАЛКА ВРУБАЕТСЯ
ПРОРЕЗНЫМ СКОВОРОДНЕМ
оконныи проем
WTVKAf'-SP-
КА-20
подокон-
ник
еентиляц
- РЕШЕТКА -
|_чистый пол
_ ЛаГА 1x40/2
— АНТИСЕПТИР ПОДКЛАДКА-3S
- толь 2слоя кровельная
— кирпичный столбик
плинтус
УРЧ ПОЛА 2ЭТ
БАЛКА
ПОДОКОННИК
УР. Ч ПОЛА f Э1
'СТЕНЫ ДЕРЕВЯННЫЕ РУБЛЕНЫЕ ДЕТАЛИ
СТЕНЫ
ЛИСТЫ 48
Детали рубки стен
Фасад
В ЛАПУ
Общий вид угла
Венец наружной стены
-20
—ОРУС СЖИМА
Подрезка венцов
ДАНА ДЛЯ НАРУЖНЫХ
и внутренних СТЕН
С РАЗНИЦЕЙ В ДИА-
МЕТРАХ на 20 мм.
Зазор на
ОСАДКУ
Болт d. Е’ЗВОмм
ПЕРЕЗ ’500мм по высо-
те СТЕНЫ
жж
Шип
Устройство сжима на стене
ОБЩИЙ вид
•О -Г20-Л20
Отверстие для бол-
ТА В БРУСЬЯХ ДЕЛАТЬ
высотой 1/20 „У,при-
нимая 3A.lT высоту
СТЕНЫ ОТ УРОВНЯ
ЦОКОЛЯ ДО ОТВЕРСТИЯ
БОЛТА.
Сжимы СТАВИТЬ
ЧЕРЕЗ 6-8 М.
ОРУС сжима —
Венец внутренней стены
Рубка стен
с НАГЕЛЯМИ.ИЛИ ШИПАМИ
30
НАГЕЛЬ
„Зазор на
-S' ОСАДКУ
Шипы располагают в каждом
ВЕННЕ НА РАССТОЯНИИ 1 1.25м.
ДРУГ ОТ ДРУГА. В ШАХМАТНОМ ПО-
РЯДКЕ ; КР1 <ИЕ ТОГО, их размеща-
ют ;30 ОБЕЙ ^СТОРОНАМ ПРОЕМОВ
НА РдССТОЯк ЛИ 12-20СМ от КРАЯ
ПРОЕМА
Глинобетон <50
ь—одмБОВ. <ННаЯ ПОДСЫПЙД
С ТЕНЫ
КОНСТРУКЦИЯ КАРКАСНЫХ ДОМОВ ПЛАТФОРМЕН-
НОГО Т ИПА/АКСОНОМЕТРИЯ 7
ЛИСТ N И9
подвесной
ЖОЛОБ
стропильная ног*
ЗАКЛАДНАЯ СкОСкД'ЭО
утеплителе
ПОмЦиВка <9
*РОВлЯ
ОБШИВКА
5ДЛКА
ЗАПОЛНИТЕЛЬ
ЦОКОЛЬНАЯ O68S
толь
ВЕРХНЯЯ ОБВЯЗКА
размереох юо
стооительндя
БУМАГА
СТРОИТЕЛЬНАЯ
БУМАГА
ОБШИВКА
НИЖНЯЯ ОБВЯЗКА
РАМЫ 50x100
СТОЙКА РАМЫ
50X100
этернитов**
ОБРешеткд
верхняя обвязка
РАМЫ 60x100
СТОЙКИ РАМЫ
через моо
чистый пол 22
ЗАСЫПКА
ПОДШИВКА- 19
ВЕРХНЯЯ ОБВЯЗКА
РАМЫ 50 х too
СТОЙКА РАМЫ 50х
стссительНАЯ
БУМАГА
НАРУЖНАЯ ОБШИВКА
утеплитель
паройзоляция
черная обшивка
внутренняя
ОБШИВКА
НиЖЖЯЯ ОБВЯЗ-
КА РАМЫ 50 к 100
кирпичный
цоколь
ДИАГОНАЛЬНЫЙ
НАСТИЛ
ЧИСТЬ1И ПОл-37
СТЕНЫ
ЛИСТ Я 50.
ДЕТАЛИ КАРКАСА. УЗЛЫ В ПЛАНЕ
Рамы каркаса
25 50
С ПРОЕМАМИ
ДЕТАЛИ КАРКАСА. УЗЛЫ В РАЗРЕЗЕ.
СТЕНЫ
ЛИСТК51
*—100
Карниз
ъЛИВ
Рама
Обшивка
Тол»
Балка
50*150
ПароизолЯ- -
ция
Стропильная
нога
СТРОПИЛЬНАЯ
НОГА
Оббивка
Ра1иа -
КОБЫЛКА
<9
Обшивка
Рама
Строительный картон
12
Оконная коробка
Рама
ШЛАК
Пол КРЫЛЬЦА
Строительный
картон
=nsit=
iiraiiEin
а«ис
ЦЕННИК
IIISWSW'-
=116)113»
Этернитовая
КРОВЛЯ
Обрешет-
Этернитовая
кровля.
Обреш
НЕ*'-120
Строительный
картон
Оконная
коробка
Рама
Строительный
ка.ртон
ОЦИНКОВАННАЯ СТАЛ
Сливные доски
Кобылки из у
ЛОСОН ВД мм
ЧЕРЕЗ 600 мм
Ур.отмсстки
•100
100 —
юо —
100-
-Балка
-УТЕПЛИТЕЛЬ
-Изоляция
-ПОДШИВКА
Рама
/-Обшивка
-Антисептир
пакля
плиточный пол-io,
ЦЕМЕНТНАЯ ПОДГО-
ТОВКА-20
ГИДРОИЗОЛЯЦИЯ -
. ЗАЩИТНЫЙ НАСТИЛ-Щ
несущий настил-а
БАЛКА
Плиточный-
ПОЛ 10
ЦЕМЕНТНАЯ-
под готовка 20
Бетон юо -
Рама
—юо -
— 100 — -
-100 —
100 --
-Чистый пол
- Балка
-Изоляция
‘—подшивка
о КИРПИЧ НА
РЕБРО
JUblHU.mi
-Балка
-Утеплитель
-Изоляция
-Подшивка
КАРНИЗ
ПОДВЕСНОЙ —
Ж0Л0Б
—100
Пароизоляция
Антисептир пакля
8
Коробка двери
Антисептир
ПАКЛЯ.
РАМА
—Чистый пол 22
-Диагональный настил 19
—Балка
—Шить) НАКАТА
Галтель
Чистый пол 22 —
Изоляция —
Д ИА ГОНА ЛЬНЫИ-
НАСТИЛ 19
Ба лка —
Утеплитель —
Щиты НаКАТА
-50150
Рама
Антисептик
дверная КОРОБКА
стены
ЛИСТN52
ДЕТАЛИ НАРУЖНОЙ И ВНУТРЕННЕЙ ОБРАБОТКИ
И УТЕПЛЕНИЯ КАРКАОНЫХ ОТЕН
ОБРАБОТКИ НАРУЖНЫЕ
ЭТЕРНИТ
утеплители
обработки внутренние
шитрок
ТОНКО-ПЛИТНЫЕ /ДО 50 ММ/
волнистый
или плоский
ЭТЕРНИТ
СТРОИТЕЛЬ*
МАЯ БУ-
МАГЛ
\СС0АЛЬТИР0ВАННЫИ шингл
ТЕСОВАЯ
ОБШИВКА
СТРОИТЕЛЬНАЯ
БУМАГА
ВНАХЛЕСТКУ
ПЕРГАМИН
ШИТРОК
тесовая
Плитные /более 5омм7°бшивка'
ТЕСОВАЯ
ОБШИВКА
СРЕЗКИ
СТОЙКА КАРКАСА
ЭНСОТОЛ
жесткий
ОРГАЛИТ
ТЕСОВАЯ
ОБШИВКА
фибролит дисперсит
ПЕРГАМИН-
ШТУКАТУРКА ВнуТ- .
ренняя подрани
ОБРАБОТКА
НАРУЖНАЯ
СТОЙКА
КАРКАСА
изоляционные
плиты
ПЕРГАМИН
.ОБРАБОТКА
ВНУТРЕННЯЯ
ШТУКАТУР
КА НАРУЖНАЯ
жесткий
ОРГАЛИТ
ПЛИТКИ
АСФАЛЬТИРОВАН-
НОГО ШИНГЛА
ПЕРГАМИН
энсото Л
КАМЫШИТ
шевелин
ВАГОНКА
ОБРАБОТКА
НАРУЖНАЯ
-ТЕСОВАЯ
ОБШИВКА
СТРОИ-
ТЕЛЬНАЯ БУ
МАГА
СТОИКА КАРКАСА
ПЕРГАМИН-
СТРОИТЕЛЬНАЯ
БУМАГА
тюсоякиз ШЛАКОВАТЫ,
Брикеты
ШТУКАТУРКА
НАРУЖНАЯ
СТОЙКА
КАРКАСА
КАМЫШИТ
СОЛОМИТ И ДР
ТЮФЯЧНЫЕ
ВАГОНКА
ПЕРГАМИН
иг?+-ШТУКАТУРКА
ВНУТРЕННЯЯ
ТЕСОВАЯ
ОБШИВКА
деревянный шингл
ДЕРЕВЯННЫЙ
ШИНГЛ
ШТУКАТУРКА
ШТУКАТУРКА
ТЕСОВАЯ
ОБШИВКА
ДРАНКА
ИЛИ РЕЙКА
СТРОИТЕЛЬНАЯ.
БУМАГА
ТЕСОВАЯ
ОБШИВКА
К' СТРОИТЕЛЬ-
НАЯ БУМАГА
обработка
внутренняя
ПЕРГАМИН
Фанера
CDAHEPA
ПЕРГАМИН
Линкруст
ОБРАБОТКА
НАРУЖНАЯ
СТОЙКА
'каркаса
шевелин
ОБРАБОТКА
ВНУТРЕННЯЯ
Засыпные
обработка
НАРУЖНАЯ
СТРОИТЕЛЬНАЯ
БУМАГА
шлаковата,тер-
молит И ПР
СТОЙКА КАРКАСА—
ПЕРГАМИН /~
ОБРАБОТКА —
внутренняя
ПЕРГАМИН
ПЕРГАМИН
ТЕСОВАЯ //
ОБШИВКА,
линкруст
. РСИКАКАРКАСА
тесовая
ОБШИВКА
ШТУКАТУРКА
ШТУКАТУРКА
ДРАНК.А-
СТЕНЫ
ЛИСТЫ 53
каркасные стены с плитным утеплителем.
АЕТДЛИ РАЗРЕЗОВ
НАРУЖНАЯ СТЕНА
Наружная стенд по двери
Чистый пол ЬТ-,
Оцинкованная
СТДЛь
Просмоленная_/
ПАКЛЯ
Подоконник
Сливная доска
1УТУ!-,'.ТИРКА2О
УТЕПЛИТЕЛЬ
-Штукатурка 20
-Смазка глиной 20
-Потолочные шиты
н ч и
20 50 20
г—Чистый пол 22
-Диагональный настил <9
-Засыпка песком 60
Плинтус
Засыпка
Подшивка вагонкой-
'"'—Дверная коробка
hum
Плитный
УТЕПЛИТЕЛЬ
ШТУКАТУРКА 20
АНТИСЕПТИР
ВОЙЛОК или пакля
Слои ПРОСМОЛЕННОЙ
пакли между дву-
мя СЛОЯМИ толя
Плинтус
-чистый пол 22
-Диагональный настил <9
-<UU-
2 слоя толя
Чистый пол U7
Лага d =
Подкладка 30 У
-Бетон- <00
VZIZZZA-
2 слоя толя и войлок
гЧистый ПОЛ
-УТРАМБОВАННАЯ
ПОДСЫПКА
ОТГОСТИ А
'ТСГТПТСт.-?-.:
Шлак
Глинобетон <50
УТРАМБОВАННАЯ
ПОДСЫПКА
ГАИНОБ6ТОН
150
:ЗШ77П.
zZzir,/ ZXJ.
КАРКАСНОЕ СТЕНЫ С ПЛИТНЫМ УТЕПЛИТЕЛЕМ.
АЕТали
СТЕНЫ
листёПа
Оконный ПРОЕМ
Деталь наружной
КАРКАСНЫЕ СТЕНЫ С ПЛИТНЫМ УТЕПЛИТЕЛЕМ. СТЕНЫ
ДЕТАЛИ КАРКАСА - ЛИ СТ N 55
Детали каркаса
Рама каркаса ториевой стены
Примечания:
с Все стойки.ригели и.обвязк!
КАРКАСА СОЕДИНЯЮТСЯ на гвоз
ДЯХ ПОДВА ГВОЗДЯ E=125-t50M
В КАЖДОМ ПРИМЫКАНИИ ТОРИ
2. Ветровые подкосы ставятся
по расчету.
з Расстояние между стойкаь
в СВЕТУ по РАЗМЕРУ ЗАПОЛНИТ
ля
III. ПЕРЕКРЫТИЯ
ПЕРЕКРЫТИЯ
ПЕРЕКРЫТИЯ ПО ДЕРЕВЯННЫМ БАЛКАМ С
ДЕРЕВЯННЫМИ НАКАТАМИ
ЛИСТЫ!
ТИПЫ
НАКАТОВ
I РАЗМЕРЫ ЩИТОВЫХ НАКАТОВ
СМ Л N 2 )
ПЕРЕКРЫТИЯ t НАКАТОМ ИЗ
ДЛИНЫ НАКАТОВ из
пластин от 500 до 800
МЕЖЛУЭТД* |-»О€
|ДКЕ1
УТЕПЛИТЕЛЬ
ГЛИНЯНАЯ СМАЗКА-20—
ПЛАСТИНЫ «60/2 “
ШТУКАТУРКА • 20
ЧЕРДАЧНОЕ ПОЛУСГОРАЕ-| МЕЖДУЭТАЖНОЕ ПОЛУСГОРЛЕ]
|мое вес ево-этокг/м8 звукоизоля u-nt ее.
МОЕ ВЕС-270кг/м&
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
Примечание толщина
СЛОЯ УТЕПЛИТЕЛЯ ПО РАС
ЧЕТУ
HAPYX.t гхт к 5г4 5.г
-20 0.40 0.85
-30 0.Б5 0.10 Дв тз
-до овв 0.60
ДЛЯ ПОЛА АЛЯ ПОТОЛКА
$2*4 3.6 5.3
Si2 fc.U Ь.В
—ЧИСТЫЙ ПОЛ
-ЛАГИ «ДО/2 ЧЕРЕЗ 700-600
_ЗАСЫПКА песком-бо ИЛИ
МЕЛКИМ ШЛАКОМ-90
—ГЛИНЯНАЯ СМАЗКА-20
-НАКАТ ИЗ ПЛАСГИН-160/2
-ШТУКАТУРКА - 20
ПАКЕТ ИЗ ТОЛЯ
ПЕРЕКРЫТИЯ С ЩИТОВЫМ нйКАТОМ
мЕж дуэтАукное
РАЗРЕЗ 2?
ЕРЛАЧНОЕ
8
ПАКЕТ ИЗ ТОЛЯ
МЕЖДУЭТАЖНОЕ ПОЛУСГОРАЕМОС
ВЕсг5с-гтокг/м’звукоизолец мзде
ЧЕРДАЧНОЕ ПОЛУСГОРАЕМОЕ
вес.гюкг/смВ*
УТЕПЛИТЕЛЬ
ГЛИНЯНАЯ СМАЗКА-20—
ШИТОВОЙ НАКАТ —
ШТУКАТУРКА-20
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
НЛРУЖ-t ТУХ К 6г4 S»2 AMI ПОЛА ДЛЯ ПОТОЛКА
-20 0.47 и.С.ь 3.8 4.4
-30* 0-72 0.70 4.ь
• 40 0.96 0.60 и ill Ь/3 6.8
- ЧИСТЫЙ ПОЛ
- ЛАГИ 140/2 ЧЕРЕЗ 100-800
ЗАСЫПКА ПЕСКОМ 60 ИЛИ
мелким шлаком во
_ ГЛИНЯНАЯ СМАЗКА-2.0
_ ШИТОВОЙ НАКАТ
— штукатурка-20
БАЛКА ДЕРЕВЯННАЯ
20-30
450
тип Би
типол
не МЕНЕЕ05О
120
при £тАХ »90кг/смг} Таблица подбора сечений деревянных балок (при !гпах-^р
min. сечение. П S Wx В СМ5 3* 8 см11 ВЕС tnjvi В-кг ПРОЛЕТЫ БАЛОК В СВСТУ
33во|351о| 364o|j770|403o|42So|lraso)]4Bloj507o|533o! 55SO 5350
ДОПУСКАЕМАЯ НАГРУЗКА а КГ/М (ВКЛЮЧ. СС6СТВ sec)
вд-t гДл t /геозди Д-5 С125 200 во 533 5333 В.8 336 ЭГО 290 270 226 187 157 132
БД? 2?0 во 645 7099 9.7 406 316 350 327 286 246 208 П6 150 130
БД-4 ?40 во 76В 9216 10.6 465 446 417 389 340 300 267 ?28 195 167 146
БД-3 220 100 807 В873 12.1 510 411 4 38 408 358 311 2БС 220 188 163 14о
ВД-5 гЧо too 960 11520 «3.2 605 561 522 486 426 ЗТБ 334 28S 243 210 182 158
БД-Б г4о 120 «152 13824 15.8 72.7 614 626 564 SI1 461 40? 343 293 252 219 190
ьог 220 2«70 ИЗО 12422 16.9 111 658 Б15 571 500 435 зеэ 307 263 226 196 170
БО-4 240 2«70 1344 16128 18.5 8*16 185 130 680 596 326 467 402 342 294 258 222
50-3 220 2x80 1290 «4198 «94 вр 154 700 653 573 498 4П 35? 301 260 225 196
80-5 ^ГВОЗДИ e-J25 240 2x80 1536 16432 2! 1 968 В95 635 71В, вво 600 535 45F. 390 336 290 254
ПЕРЕКРЫТИЯ'
ЛИСТЯ 2
ТИПЫ ЩИТОВЫХ НАКАТОВ
ДЛЯ ЧЕРДАЧНЫХ И МЕЖДУЭТАЖНЫХ ПЕРЕКРЫТИЙ
ШИТ ТИПА ЩП
шит ТИПА ШС
г ГОРБЫЛЬ НЕ ТОНЬШЕ 20
I А ' НЕ МЕНЕЕ 60
! । j 4ОТ40Д0 120 ' <:С
-Il и-но —I-1
55 5-
ТИПА ШС
4. Lot иодо 12с
о
38-50
------а-по
55
Примечания
В ЗАВИСИМОСТИ ОТ ВИДА ОПИРАНИЯ ЩИТОВ
НА ЧЕРЕПНЫЕ БРУСКИ ВАЛОК ПРЕДУСМАТРИ
БАЮТСЯ ДВА ТИПА ШИТОВ
су ШП-ШИТЫ С ОПИРАНИЕМ ПОСРЕДСТВОМ
НАКЛАДНЫХ ПЛАНОК ДЛЯ МЕЖДУЭТАЖ
ТАБЛИЦА ТИПО РАЗМЕРОВ ЩИТОВ НАКАТА
ТИП ЩИТА МАРИА ЩИТА ШИРИМА ЩИТА ММ ДЛИНА ЩИТА ММ
шп ЩП-J U95 2000
ШП-2 595
ШП-3 695
ШП-Ц 795
Ш.1-5 895
ШС ШС * С95 2000
ЩС 2 595
ЩС-3 695
щс-и 795
ШС-5 895
НЫХ ПЕРЕКРЫТИИ
6)ЩС-ЩИТЫ СО СПЛОШНЫМ ОПИРАНИЕМ ДЛЯ
ЧЕРДА.ЧНЫХ ПЕРЕКРЫТИЙ
ПЕРЕКРЫТИЯ ПО ДЕРЕВЯННЫМ БАЛКАМ С
НАКАТОМ ИЗ ГИПСОРЕЕЧНЫХ ВИБРОЩИТО&
ПЕРЕКРЫТИЯ
ЛИСТ N 3
Перекрытия с накатом из гипсореечных виброщитов лая заполнения вдоль валок.
междуэта эн: ное
ЧЕРДАЧНОЕ
УТЕПЛИТЕЛЬ —
'Гипсореечные вибро- —
щиты с ПАРОИЗОЛЯЦИОН-
НЫМ слоем.
79T.|K06aiSeiilSie
дам
ПОКАЗАТЕЛИ
ЧЕРДАЧНОЕ ПОЛУСГОРА1 [МЕЖДУЭТАЖНОЕ ПОЛУСГО-
СМОЕВЕС-ЗЗОКГ/М2* | [
Д^!яукоизоляциЖ-^1л6
555
Бо
133
0.85
ОТО
ОБО
пару ж л
-20
« -30
-U0
XJ1AKET ИЗ'
, толя
60-90
ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
Ss4 3.8 зэ
512 5.3 5.В
--ЧИСТЫМ ПОЛ
— ЛАГИ tUc/2 ЧЕРЕЗ 700-800
__ЗАСЫПКА ПЕСКОМ 60 ИЛИ
ШЛАКОМ 90
—Гипсореечные виброщиты.
ПЕРЕКРЫТИЯ С НАКАТОМ ИЗ ГИПСОРЕЕЧНЫХ ВИБРОЩИТОВ
ДЛЯ ЗАПОЛНЕНИЯ
ПОПЕРЕК БАЛОК
разрез 2-2
чердачное
МЕЖДУЭТАЖНОЕ
Ходовые доски —
Утеплитель ----------
ГИПСОРЕЕЧНЫЕ ВЫБР0---
ЩИТЫ С ПАРОИЗОЛЯЦИОН-
НЫМ СЛОЕМ.
Б0-90
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ.
ДЛЯ ПОДА
ДЛЯ ПОТОЛКА
Sat
ЗВ
3.9
53
5.В
ЧЕРДАЧНОЕ
ПОлУСГОРАЕ МОЕ
ВЕС = ЗЗОКГ/Ма
СО-90
725
60-90
32-117
60
МЕЖДУЭТАЖНОЕ
ПОЛУСГОРАЕМОЕ ВЕС17ОК/Й
ЗВУКОИЗОЛЯЦИЯ=43 Д.Б
наружи. Тут Коб 5 at 5 12
-20 О.б4 085
• -30° 1 10 0.70 3.9 5.8
-40 1.33 ОБО
З.г
2
ЧИСТЫЙ пол
— ЛАГИ iUo/г ЧЕРЕЗ 700-800
ЗАСЫПКА ПЕСКОМ 60 ИЛИ
__ШЛАК0М-90
— Гипсореечные виброщиты
Перекрытия из гипсореечных виброшитов с дополнительным накатом.
МЕЖДУЭТАЖНОЕ
ЧЕРДАЧНОЕ
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
ДЛЯ ПОЛА
МЕЖДУЭТАЖНОЕ
ПОЛУСГОРАЕМОЕ ВЕС’ВОЙ
ЗВУКОИЗОЛЯЦИЯ^ Д &
ЧЕРДАЧНОЕ.
ПОЛУСГОРАЕМОЕ,
ВЕС» 330 КГ/М2
УТЕПЛИТЕЛЬ
НАКАТ
ГИПСОРЕЕ-ЧНЫЕ
ВИБРОЩИТЫ
НАРУЖЕ Туг Ко&щ Set 5 is
- 20 084 0.В5
» -30 1.05 070 — —
- 40 1.30 0.60
Sat
512
ДЛЯ ПОТОЛКА
--ЧИСТЫЙ ПОЛ
--ЛАГИ Що/гчЕРЕЗ 700-800
--ЗАСЫПКА ПЕСКОМ ИЛИ ШЛАКОМ 60-30
--НАКАТ ИЗ ДОСОК 25
--ГИПСОРЕЕЧНЫЕ ВИБРОЩИТЫ
32-47
60
I ИЛЫ ГИПСОРЕЕЧНЫХ ВИ БРОШ.ИТОБ НАКАТА
ГИЛСОРЕЕЧНЫЕ ВИБРОЩИТЫ НАКАТА
Аля ЗАПОЛНЕНИЯ ВДОЛЬ БАЛОК
ПЕРЕКРЫТИЯ
АИСТ Я 4
ТАБЛИЦА ВОЗМОЖНЫХ НАБОРОВ ПОТОЛОЧНЫХ ШИТОВ
I п ш
1900 2200
1600
СХЕМА НАБОРА СУММАРНЫЕ РАЗМЕРВММ
3200-334:
<===w=== ^-РЕШЕТЧАТЫЙ ДОБОР. 33U0-3500
I L п 3500-36U0
т . д Клхг- * 36U0-3800
д д 3800-39U0
• - и д Г ' —УЧЧА1 Ч 39UO-UWO
д ш Uioo-^Lo
д Ш I —1АЛЛ1 > It2k0-lih00
И ш 4UbO-U5<«)
ш ш 1 1 —ГДЛ1 1 4-5 СО-WOO
I I I 4800-4940
т t т 4940-5080
I I I 1 ИАЛ1 П АМ1_ J 5080-5240
I Д I «" iwu । г" 1 > 5240-5380
т fr т 5380-5500
и т А.
РЕШЕТЧАТЫЕ ДОБОРЫ
ДО ООО
#1°
ДО 700
30 50 301
Зз 35J
200
ПРИМЕЧАНИЯ
.Л-ДОБОР В РАЗВЕДЕННОМ СОСТОЯНИИ
„Б-ДОБОР 3 СВЕДЕННОМ СОСТОЯНИИ
ВЕС ОДНОГО КВАДРАТНОГО МЕТРА Ви£О0~
ЩИТА-ЗЙКГ
ДРАНЬ ЧЕРЕЗ 60-60
чо
ДЛЯ ЗАПОЛНЕНИЯ ПОПЕРЕК БАЛОК
Ид|
Mil®
ыНШ
ПЕРЕКРЫТИЯ
ЛИСТ Я 5
ПЕРЕКРЫТИЯ ПО ДЕРЕВЯННЫМ БАЛКАМ С НАКА-
ТОМ ИЗ ГИПСОБЕТОННЫХ ИЛИ ГИПСОЛИТОВЫХ ПЛИТ
Определение толщины
слоя УТЕПЛИТЕЛЯ
। Толщина слоя утеплите-
ля. 2"определяется по
формуле
Е - 7 ут 'А
Для ШЛАКА С ОБЪЕМНЫМ
ВЕСОМ 1000КГ/М3
Л * 0.25
г Зги и 5«г-вспомогатель-
ные величины, использу-
емые ПРИ РАСЧЕТАХ ПЕРИ-
ОДИЧЕСКИХ СИСТЕМ ОТОПЛЕ-
НИЯ.
ПЕРЕКРЫТИЯ С НАКАТОМ ИЗ ГИПСОБЕТОННЫХ ПЛИТ
Разрез 1-1
МЕЖДУЭТАЖНОЕ
ЧЕРДАЧНОЕ
р2-й.7
БАЛКА
РАСТВО
70-80
F5
ПАКЕТ ИЗ ТОЛЯ
РАСТВОР
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ
ЛЕГКОБЕТОННЫЙ
НАКАТ
ЗАТИРКА 5
АРМИРОВАНИЕ СЕТКОЙ
ЧЕРДАЧНОЕ ПОЛУСГОРАЕМОЕ ВЕС 200 КГ/М2 МЕЖДУЭТАЖНОЕ ПОЛУСГОРАЕМОЕ ВЕС 180КГ/МГ ЗВУКОИЗОЛЯЦИЯ =00 ДБ
, ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
НАРУЖБ гчт КоБщ 5г4 5 12 ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
-го 0.80 0.85 5гч 3.8 6.00
-30 105 ОТО ООО R70
- 4о 129 060 512 53 8.7
-чистый пол
-ЛАГИ 1U0/2ЧЕРЕЗ700-800
—ЛЕГКОБЕТОННЫЙ НАКАТ
—ЗАТИРКА 5
Перекрытия с накатом из гипсобетонных плит
МЕЖДУЭТАЖНОЕ
ЧЕРДАЧНОЕ
РАСТВОР
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ.
ЧЕРДАЧНОЕ
ПОЛ у СГОРАЕМОЕ
ВЕС-260 КГ/М2
МЕЖДУЭТАЖНОЕ
ПОЛУСГОРАЕМОЕ 8ЕС=г40КГ/м
ЗВУКОИЗОЛЯЦИЯ-- Ьб ДБ
ПАКЕТ ИЗ ТОЛЯ
РАЗРЕЗ 2-2
РАСТВО
АЛКА,
|40
т5
32-6-7
60 ' НЮ/2
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ
ГИПСОБЕТОННАЯ ПЛИТА-
IUO (ВЕС 150-180 КГ/м2)
ЗАТИРКА 5 —
НАРУЖ t 1 «т. К Общ 5 24 512
-20 05В 0.85
-30 0.88 070 — —
-До 1.03 060-
ДЛЯ ПОЛА 4ЛЯ ПОТОЛКА
5?U — —
512 — —
— ЧИСТЫЙ ПОЛ
-ЛАГИ iU0/2ЧЕРЕЗ 700-800
—гипсобетонная плита
- |UO(SEC 150-180 иг мг)
-ЗАТИРКА 5
о0
29-37
ВО
50
\о
ПЕРЕКРЫТИЯ С НАКАТОМ ИЗ ГИПСОЛИТ РЕБРИСТЫХ ПЛИТ,
МЕЖДУЭТАЖНОЕ Г~3 I
ЧЕРДАЧНОЕ
РАСТВОР
АКЕТИЗТОЛЯ
ЗАСЫПКА —
ПАРОИЗОЛЯЦИЯ —
ГИПСОЛИТОВ РЕБРИ-
СТАЯ ПЛИТА _
ЗАТИРКА5 —
АРМИРОВАНИЕ СЕТКОЙ
ЧЕРДАЧНОЕ
ПОЛ ЧСГОРАЕ МОЕ
ВЕС 2U0 кГ1Мг
МЕЖДУЭТАЖНОЕ
ПОЛУСГОРАЕМОЕ ВЕС-215 КГ/М
ЗВУКОИЗОЛЯЦИЯ.-411Д6
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
НАРУЖИ t ?УТ К Общ Зги Sl2
-20 0.82 0.85
-30 f 02 0.70 - —
-До сгт 0.60
S.2
из
ДЛЯ ПОЛА (ДЛЯ ПОТОЛКА
Зги
—чистым пол
— ЛАГИ tUo/г ЧЕРЕЗ 700-800
—ПЕСОК 60
ГИПСОЛИТ РЕБРИСТАЯ ПЛИТА
“ЗАТИРКА 5
Разрез з-з
50
70
1-51
БАЛКА
7
ПЕРЕКРЫТИЯ
ЛИСТ Я 6
ОПИРАНИЕ ДЕРЕВЯННЫХ
БАЛОК НА ПРОГОНЫ
ОПИРАНИЕ ДЕРЕВЯННЫХ БАЛОК НА
ОПИРАНИЕ ДЕРЕВЯННЫХ БАЛОК НА ВЕРХ
ЖЕЛЕЗО-БЕТОННОГО ПРОГОНА
Опирание деревянных балок
НА НИЖНЮЮ ПОЛКУ СТАЛЬНОГО ПРОГОНА
Опирание Деревянных балок на
полки ЖЕЛЕЗО-БЕТОННОГО ПРОГОНА
Стальная накладка
Вид сверху
Детали опирания балок на столбы
И СТЕНЫ ДАНЫ В РАЗДЕЛЕ СТЕН НАСТОЯ-
ЩЕГО альбома
?=с*еоо«зоо------1-
ПЕРЕКРЫТИЯ
ЛИСТК7
ПРИМЫКАНИЕ АЕРЕЬЯННЫХ балок к СТЕНАМ
С ГОРЯЧИМИ КАНАЛАМИ
УСТРОЙСТВО РЛЗДЕАОК v дымоходов
РАЗРЕЗ 1-1
РАЗРЕЗ 1-<
ПРИ РАЗДЕЛКЕ В 11/2КИРПИЧА-ЗВ0мм
/ войлок СМОЧЕННЫЙ
8 глин?
Вариант подвески балок и
РИГЕЛЕЙ НА МЕТАЛЛИЧЕСКИХ
хомутах НЕЗАВИСИМО от ТОЛЩИ-
НЫ БАЛОК
ПОЛОООВАЯ СТА ЛЬ 5x60
гвозди О-в
1=100
Толщину РАЗДЕЛКИ ПРИ ПЕЧАХ С КРАТКО-
ВРЕМЕННОЙ топкой следует принимать в
I КИРПИЧ (250ММ) ОТ ДЫМА ДО ДЕРЕВА, ПРИ-
ЧЕМ ДЕРЕВО в МЕСТАХ ПРИЛЕГАНИЯ К РАЗ-
ДЕЛКЕ ОБИВАТЬ АСБЕСТОВЫМ КАРТОНОМ В
ДВА СЛОЯ ИЛИ ВОЙЛОКОМ. ПРОПИТАННЫМ ГЛИ-
НЯНЫМ РАСТВОРОМ
При печах или кухонных очагах и дру
ГИХ ПРИБОРАХ С ПРОДОЛЖИТЕЛЬНОЙ ТОП-
КОЙ ( БОЛЕЕ *4* ЧАСОВ) ТОЛЩИНУ РАЗДЕЛКИ
НЕОБХОДИМО ДЕЛАТЬ В 1’/2 КИРПИЧА .
(380мм), А ДЕРЕВО В МЕСТАХ СОПРИКОСНО-
ВЕНИЯ С РАЗДЕЛКОЙ ОБИВАТЬ ДВУМЯ
СЛОЯМИ ВОЙЛОКА, ВЫМОЧЕННОГО В ГЛИНЕ
ИЛИ АСБЕСТОВЫМ КАРТОНОМ '
ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО
ПЕРЕКРЫТИЯ
ЖЕЛЕЗОБЕТОНА
ЛИСТХВ
ПЕРЕКРЫТИЯ ПО ЖЕЛЕЗОБЕТОННОЙ РЕБРИСТОЙ МОНОЛИТНОЙ ПЛИТЕ БАЛКАМИ ВНИЗ
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ
Х-Б ПЛИТА
;атирка - 5
ЧЕРДАЧНОЕ ПОЛУСГОРАЕМОЕ. еес ^7окг/мг ♦ МЕЖДУЭТАЖНОЕ ПОЛУСГОРАЕМОЕ ЗВУКОИЗОЛЯЦИЯ ^В Д Б
ТЕПЛОТсХНИЧЕСКИе поиаЗатсли
НАРУЖНА Тут ксщ S?<j Si? | АЛЯ ПОЛЛ ДЛЯ ПОГОДКА
-20 о.эт G.B5 S г4 ! ~
-30 е 1.(7 С7С — —
5 12 ! " —
-ha 1 '<2 0 60
- ПАРКЕТ-Зо
„АСФАЛЬТ-20
- ШЛАКОБЕТОН-50
- ШЛАК “0-80
“ Ж-Б. ПЛИТА
— ЗАТИРКА- 5
УТЕПЛИТЕЛЬ —
ПАРОИЗОЛЯЦИЯ -
Ж-Б ПЛИТА —
ЗАТИРКА -5
ЧЕРДАЧНОЕ ПОЛУСГОРАЕМОЕ ВЕС-'ПОКГ/М2" МЕЖДУЭТАЖНОЕ ПОЛУСГОРАЕМОЕ ВЕС ?90КГ/м’ ЗВУКОИЗОЛЯЦИЯ = 4б ДБ
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
НАРУЖИ t Тут КоБЩ S:.'i bis. ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
-2D 0.97 О.В5 Sy/j — —
-30е 1. (7 0.70 — —
S 12 — —
-ho th? 0.60
—НАСТИЛ - 35
—ЛАГИ lhO/2 ЧЕРЕЗ 100-800
-ШЛАК 10-80
—Ж.-Б.ПЛИТА 60
—Затирка 5
МОНОЛИТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ПЕРЕКРЫТИЯ ПО СТАЛЬНЫМ БАЛКАМ
ЧАСТОРЕБРИСТОЕ ПЕРЕКРЫТИЕ
сетке Рабипда
ПЛИТА по низ*
штукатурка по
СЕТКЕ Рд БИТЦА
! ПЕРЕКРЫТИЕ ПО МЕТАЛЛИЧЕСКИМ БАЛКАМ С НАКАТОМ
'ИЗ , СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ
ПЕРЕКРЫТИЯ
ЛИСТ Я 9
Опирание на обрез
НАРУЖ-t
5aU
5,2
092
5е4
7.8
is е
5 3
1^1
512
13 2
ME ЖДУЭТАЖНОЕ
ОГНЕСТОЙКОЕ ВЕС-350 КГ/мг
ЗВУКОИЗОЛЯЦИЯ-^7д Б
чердачное
ОГНЕСТОЙКОЕ
ВЕС- 500 КГ/Мг
-го______
-30 | 1.17
-йо
0.85
отд
0 60
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
№ |КоБ|д!
ДЛЯ ПОТОЛКА
38
— чистый по а
— ЛАГИ fUo/2 ЧЕРЕЗ700-800
--ЗАСЫПКА ПБСКОМ 60 шлаком-90
СБОРНЫЕ Ж. Б ПЛИТЫ
— ЗАТИРКА5
ДЛЯ ПОЛА
78
ПЕРЕКРЫТИЯ
ЧЕРДАЧНОЕ
КИРПИЧ
ИЗ СБОРНЫХ' ЖЕЛЕЗОБЕТОННЫХ ПЛИТ
междуэтажное
ПАКЕТ ТОЛЯ
7777
КОРОБ
УТЕПЛИТЕЛЬ
ПАРСИЗОЛЯЦИЯ
ШЛАКОБЕТОН 3.
СБОРНЫЕ Ж Б ПЛИТЫ—
<~ХЗАТИРКА5 -
( 4
ПЕРЕКРЫТИЯ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ПлИТ
МЕЖДУЭТАЖНОЕ
7*77^
— чистым пол
ТЕПАОТЕХН И Ч Е С КИЕ ПОКАЗАТЕЛИ
чердачное
ОГНЕСТОЙКОЕ
ВЕС 500 КГ/Мг
междуэтажное I
ОГНЕСТОЙКОЕ ВЕС=Д50ИГ/Мг I
3 В УК0И30ЛЯЦИЯ = Д8Д.Б
УТЕПЛИТЕЛЬ
ПАР0И30ЛЯЦИЯ
ШЛАКОБЕТОН35
СБОРНЫЕ Ж.Б ПЛИТЫ _
Затирка5 —
Опирание по
НАРУЖ. t •гут И ОБЩ. S гС 512
-20 0 52 0.85
”30 1-17 оло 7.8 13-2
-Ио !. U1 ^.60
ДЛЯ ПОТОЛКА ДЛЯ ПОЛА
5 2й з.в 78
Й (2 5.3 138
--- ЦЕМЕНТНАЯ ПОДГОТОВКА-20
ШЛаКОБЕТОН-50
-- ЗАСЫПКА ШЛАКОМ 60-120
—- СБОРНЫЕ Ж.Б ПЛИТЫ
— Затирка-5 Л
10
Опирание по нижней полке
ВЕРХНЕЙ ПОЛКЕ МЕТАЛЛИЧЕСКИХ
БАЛОК МЕТАЛЛИЧЕСКИХ БАЛОК
НЕ МЕНЕЕ ВО
Конструкция плит 1 395[| 4-И Ге - - 1 1 05 at 0
— X —ЯзЬ
РАСЧЕТНАЯ НАГРУЗИ) ДЛЯ ПА =550 КГ/М2 ДЛЯ ПМ=550 ДЛЯ ПМТ= 850 с е пм •4S^K8SXS6CSSOB&>J ^2 ^....
70 vOCKME- ПА РЕБРИСТЫЕ (RfBjW) И ПМТ ’0 R
РАЗМЕРЫ И ПО- КАЗАТЕЛИ 1 з L 6 7 8 9 10 If 13 1
ДЛИНА ПЛИТЫ X ПВО IEEC 1?30;!5в0|ч8С 1 15S0 2JS0 2310 2570 2700 гвзо гэбо X
ВЫСОТА плит h 70 70 70 1 1U ,0 70 70 120 120 12.0 120 150 150 1
ВЫСОТА СКОСА 0 — — -1- - so 90 30 90 120 120 1
063ЕМ БЕТОНА М5 0333 aessjocashous ОСч? С« 0056 D.C€rJ гофок 0.032 0085 d;
вес плиты кг вз БЕ S3 407 ! !23 137 <Ij7 155 i 162 | ПС 213 222 ?
ПРИВЕЛ Т0ЛЩ.ММ 70 6У 70 69 J— 70 70 77 6U 65 63 6U 72 76 -
ПЕРЕКРЫТИЯ
ЕРЕКРЫТИЯ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОН ЫХ БАЛОК И ПУСТО-
ТЕЛЫХ ЛЕГКОБЕТОННЫХ ВКЛАДЫШЕЙ
ЛИСТЯ10
ОСНОВНЫЕ ДАННЫЕ
Сборные перекрытия с пустотелыми легкобетонными вкладышами
ПО ЖЕЛЕЗОБЕТОННЫМ БАЛКАМ ЯВЛЯЮТСЯ ИНДУСТРИАЛЬНОЙ ОГНЕСТОЙКОЙ КОН-
СТРУКЦИЕЙ. Операции по устройству перекрытия на постройке ограничи-
ваются монтажем готовых элементов, заливкой швов раствором, шту-
катурной ПОВЕРХНОСТИ потолка й устройством чистого пола.
Основной ОБЛАСТЬЮ ПРИМЕНЕНИЯ ЭТИХ КОНСТРУКЦИЙ являются перекры-
тия многоэтажных зданий.
Детали опирания и примыкания показаны на листе лиг.
Типы ВАЛОК ПОКАЗАНЫ на ЛИСТЕ АГ 13
Вкладыши изготовляются из легкого бетона объемным весом Jot
ЮОО ДО 16СЮк7мЗ МАРКИ ,,50-„70”НА ПОРТЛАНДЦЕМЕНТЕ ИЛИ ГИПСЕ
Балки изготов/очются из бетона марки „по* с армированной сталью ст-з
ИЛИ ИЗ БЕТОНА МАРКИ 500“ СО СТАЛЬНЫМИ СТРУНАМИ.
Для ЗАЛИВКИ ПРИМЕНЯЕТСЯ ЦЕМЕНТНЫЙ РАСТВОР V3 Вес ПЕРЕКРЫТИЯ
®350-зю иг/м2. Предельный пролет,определяемый длиной балок,
составляет 8800мм Звукоизоляция 49-51 Д U Б
ПЕРЕКРЫТИЯ
ЛИСТК И
ПЕРЕКРЫТИЯ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ БАЛОК И ПУСТОТЕ-
ЛЫХ ЛЕГКОБЕТОННЫХ ВКЛАДЫШЕЙ. ЛЕТАЛИ
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
РАЗРЕЗ ПО 1-1
200-300 J-20O-3(fc
рсо-зоо4 еоо-зоо
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
<—СМАЗКА 15
РАЗРЕЗ по 2-2
I— СМАЗКА 15
ПАРКЕТ 20
— УТЕПЛИТЕЛЬ
СЕЧЕНИЕ поЗ-З
4-гоо-зоо-1
-оса-
I------- В-6-'О --------1
ПЕРЕКРЫТИЯ
АИСТ Я 12
УКРЫТИЯ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ БАЛОК И ПУСТОТЕЛЫХ
ЛЕГКОБЕТОННЫХ ВКЛАЛЫШЕЙ. ЛЕТАЛИ
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
(СТЕНА ИЗ КАМНЕЙ)
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
{стена из камней) (стена из кирпича)
ЧЕМ НА НАПУСКЕ
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
(СТЕНА из КАМНЕЙ)*
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
(СТЕНА ИЗ КИРПИЧА)
ПЛИТОЧНЫЙ,ПАРКЕТНЫЙ
ИЛИ БЕСШОВНЫЙ пол
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
(СТЕНА ИЗ КАМНЕЙ)
— СМАЗКА 15
— УТЕПЛИТЕЛЬ
ВИЛАД1ЫШ
ЖЗАСЫПКА
/СТРОИТЕЛЬ-
X./Z МУСОРОМ
ПЛИТОЧНЫЙ, ПАРКЕТ-
НЫЙ ИЛИ БЕСШОВ—
НЫЙ ПОЛ.
вкладыш
- ВКЛАДЫШ
КИРПИЧ -\
В
ПРИМЕНЕНИЕ
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
(СТЕНА ИЗ КИРПИЧА)
ЖЕЛЕЗОБЕТОННОЙ ПРИСТЕННОЙ БАЛ
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
(СТЕНА ИЗ КИРПИЧА)
--СМАЗКА 15
—УТЕПЛИТЕЛЬ
РАСТВОР
Z?
—РАСТВОР ^-ьлок
I----------- В
ПЛИТОЧНЫЙ,ПАР- ЗАСЫПКА
..........1 (СТРОИТЕЛЬ)
НЫМ МУСОРОМ.
vpactbop!
КЕТНЫЙ илй _
БЕСШОВНЫЙ ПОЛ
ВКЛАДЫШ ~
РАСТВОР
В -------
РАСТВОР
ШТУКАТУРКА
СЕТКЕ
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
( СТЕНА ИЗ КАМНЕЙ )
---ПЛИТОЧНЫЙ,ПАРКЕТНЫЙ ИЛИ
—БЕСШОВНЫЙ ПОЛ
— ВКЛАДЫШ
D
LU 2
S5
СТАЛЬНАЯ
ПОЛОСА
> 50'6 ММ
РАСТВОР
В -------
ZZZ]
^zz
ЗАСЫПКА >
СТРОИТЕЛЬНЫМ
МУСОРОМ
-кирпич
л
СОЧЕТАНИЕ НАПУСКА С ПРИСТЕННОЙ БАЛКОЙ ЗАКЛАДКА ПРОМЕЖУТКА КИРПИЧЕМ НА
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ СТАЛЬНЫХ ПОДВЕСКА*
(Стена из кирпича) ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ-
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
<
,-КИРПИЧ
УКЛАДКА БЛОКА НА НАПУСК
СМАЗКА 15
УТЕПЛИТЕЛЬ
РАСТВОР
СТАЛЬНАЯ ПОЛОСА
5О»6 ММ
‘—ВКЛАДЫШ
------в
ВКЛАДЫШ— РАСТВОР
'
СТАЛЬНЫЕ ‘
крюкиЭ|-'
ачер БООмли"
ПЕРЕКРЫТИЯ
ЛИСТК13
ТИПЫ СТРУНОБЕТОННЫХ И СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ
БАЛОК И ПРОГОНОВ
СТРУНОБЕТОННЫЕ БАЛКИ
1 )
i ПОПЕРЕЧНОЕ сечение (РАЗМЕРЬ! Б МИЛЛИМЕТРАХ) ЛГ N Аоличество СТРУН ДОПУСКАЕ- мыи Мтм ДОПУСКАЕ МЫИ ПРО- ЛЕТ мм ДОПУСКАЕ- МАЯ НА Г РУ J ЛА КГ/МП. ПЛОЩАДЬ I СЕЧЕНИЯ СМг вес <пм БАЛКИ МАРКА | МАТЕРИАЛОВ г смг
ЯЧИЗУ ВВЕРХУ
74 201 12 2 072 3500 4000 4500 445 325 260 200 50 БЕТОН МАРКИ .500" Арматура- проволока КАНАТНАЯ cR(jp180%
65 -1 Ы ,.В ! 200
“1 . >5 202 16 a 0.93 3500 4000 4500 5000 515 420 335 275 200 50
О ' 4П । 203 20 6 1 IO 450° U°“ J 5000 ‘?0 5г, 325 еоо 50
160 -
-76- 261 (6 2 i 20 5^°° 5000 55Q0 6000 515 265 24г 61
65 -
262 го a 1 50 -- 545 , с„ 383 зг5 г4г 61
и сП OJ 263 28 6 I 90 6000 6500 В- 340 335 242 61
о 4Г>
—'160 -
-90 0 34| 30 6 315 3000 3500 4000 6500 7000 75 00 2 470 ’840 14 эо 5Б0 4 25 ЪсП ЮЗ
л » « 105 -
1 3^8 44 в 4 <5 '°C 7500 8000 BSOO 8800 MO°IB8O ™ ь4о 490 ЦЭ5 4,0 407 юг
о
JJao'o —
(г) Сворные железобетонные прогоны и балки
ПОПЕРЕЧНОЕ СЕЧЕНИЕ ВЫСОТА h мм КОЛИЧЕСТВО АРМАТУРЫ ДОПУСКАЕ- МЫИ ПРОЛЕ" ММ ДОПУСКАЕ- М AR Н А ** ГРЬЗИА ПЛОЩАДЬ СЕЧЕНИЯ СМа Вес * п м БАЛ и И МАРКА МАТЕРИАЛОЕ
Внизу ВВЕРХУ
-гоо- 480 2dl4«2d1B 2 <120 -2d 16 2d 22-2(118 2010*2 d 6 2dl0-2d6 2dl0*2d6 4000 4500 5000 гюо 2Ю0 г юо 648 648 648 144 i4g 146 бетон МАРКИ 170' АРМАТУРА СТАЛЬ.З’ с бдопгзоо1/
о CJ с>
» 4 Ж-
<г> ' 4п 40
580 uaeo Cd 22 2d Ю *2d6 2d 10-286 5500 6600 2Ю0 гюо 768 768 177 180
чго-
г%с -75- 200 3d IE id Ю 4000 400 190 4а ।
225 3d lU id Ю 4500 400 208 54 6
+,0 с 1 !_J.
250 2dl8‘ldlU id Ю 50OO 4оо 228 75 1
275 3d 18 id 10 5500 400 246 60 6
I 300 2d2C-ldl8 1 d 10 6000 4оО 266 98 0
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧАСТО РЕБРИСТЫЕ С ПУСТОТЕ- ПЕРЕКРЫТИЯ
ЛЫМИ ЛЕГКОБЕТОННЫМИ-ВКЛАДЫШАМИ ЛИСТКА
ФОРМЫ ВКЛАДЫШЕЙ
ОСНОВНЫЕ ДАННЫЕ
СБОРНС?-МОНОЛИТНОЕ ЖЕЛЕЗОБЕТОННОЕ ПЕРЕКРЫТИЕ С БЕТОННЫМИ ВКЛАДЫША-
ми является огнестойкой конструкцией. Операции по устройству перекрытия
НА ПОСТРОЙКЕ ЗАКЛЮЧАЮТСЯ В УСТРОЙСТВЕ РАЗРЕЖЕННОЙ ОПАЛУБКИ. УКЛАДКЕ
БЛОКОВ, АРМАТУРЫ, УКЛАДкЕ БЕТОНА ЗАТИРКЕ ПОВЕРХНОСТИ ПОТОЛКА И УСТРОЙ
став чистого пола
Вкладыши могут изготовляться подобно стеновым камням на автомати-
ческих станках высокой производительности
Способ устройства отверстий показан на листе к 16
Летали опирания и примыкания аналогичны приведенным на листах
NN 24 и 25
ДЛЯ ОБРАЗОВАНИЯ РЕВЕР-ПРИМЕНЯЕТСЯ БЕТОН МАРКИ ИО
Вкладыши изготовляются из легкого бетона объемным весом У от 1000
до 160D кг/мэ марки .5O-J0"
Арматура сталь СТ-3. Возможна закладка предварительно заготовлен-
ных стальных каркасиков
Вес конструкции ПЕРЕКРЫТИЯ ^^350-370 кг/М®
Звукоизоляция Ц9-51 дцв.
ПЕРЕКРЫТИЯ
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧАСТОРЕБРИСТЫЕ С ПУСТОТЕЛЫМИ
ЛЕГКОБЕТОННЫМИ ВКЛАДЫШАМИ. ДЕТАЛИ
ЛИСТЯ 15
МЕЖДУЭТАЖНОЕ
ПЕРЕКРЫТИЕ
Разрез l-i
пол по сплош-
ному основа- ПАРКЕТ 20
НИЮ АСФАЛЬТ 20
песок зо
пол по
лагам
ОПОР •
В'600-800
В=600-800
Заливка
бетоном
НА МЕСТЕ
АРМАТУРА ПО
РАСЧЕТУ.
ЗАТИРКА 5
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
ПАРКЕТ 20 --
АС ФАЛЬТ20 —
Шлакобетон 50-
шлак 10-80
РАЗРЕЖЕННАЯ
ОПАЛУБКА
ПРОГОН —
—ПДРКЕТ20
--НАСТИА35
_ЛАГИ НА ПОДКЛАДКАХ ,—АРМАТУРА
У
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
200-300 200-300-4—200-300-1—200*300
РАЗРЕЗ 2-2
I—СМАЗКА 15
— СМАЗКА 15
— УТЕПЛИТЕЛЬ
— УТЕПЛИТЕЛЬ
АРМАТУРА
У ОПОР
В=6ОО-8ОО
200-ЗО0
-200-3094
6=600-800
АРМАТУРА
ПО РАСЧЕТУ
ОПАЛУБКА прогон
и Вкладыш
4о зо
ПЛАН
В’600'
---- 6=600-800
20
сечение поз-з
-15 Ю
200-300
40
см
ВКЛАДЫШ С ДИАФРАГМОЙ ДЛЯ
окаймления Отверстий.о
?>i
— В'6О0-В00
200-300
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧАСТОРЕБРИСТЫЕ ДЕТАЛИ УСТРОЙСТВА ОТВЕРСТИЙ ПЕРЕКРЫТИЯ ЛИСТЦ 16
Q План отверстия в СРЕДНЕЙ ЧАСТИ ПЕРЕКРЫТИЯ
Разрез 2-2.
ЧИСТЫЙ ПОЛ ЧИСТЫЙ пол
РАЗРЕЗ
чистыи пол
План .отверстия у края перекрытия
ПЕРЕКРЫТИЯ С НАСТИЛАМИ ИЗ ЛЕГКОБЕТОННЫХ
' ТРЕХПУСТОТНЫХ КАМНЕЙ ТИПА Т П
ПЕРЕКРЫТИЯ С НАСТИЛОМ ИЗ ЛЕГКОБЕТОННЫХ КАМНЕЙ ТИПА.ТП
МЕЖДУЭТАЖНОЕ
ПЕРЕКРЫТИЯ
ЛИСТ Я 17
Опирание на металли-
ческие прогоны
Разрез 1-1
ЧЕРДАЧНОЕ
АРМАТУРА
МЕЖДУЭТАЖНОЕ огне-
стойкое ВЕС-350 кг/м2
ЗВУКОИЗОЛЯЦИЯ; Д7Д Б
ЧЕРДАЧНОЕ
ОГНЕСТОЙКОЕ
BE С-530 КГ/М2'
I CU
лаги ЧЕРЕЗ700-800
утеплитель
ПАРОИЗОЛЯЦИЯ —
бетон го
БАЛКА из КАМНЕЙ-
типа „тп'-гоо
ШТУКАТУРКА
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
НАРУЖ t 7 ат К ОБЩ 5 5>г ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
-20* 060 065 Зги — —
-30’ 0.60 0.70 — —
5 12. - —
-Со* t.oC 060
-ЧИСТЫМ пол
- ЛАГИ до
-БЕТОН 20
-БАЛКИ ИЗ КАМНЕЙ ТИПА.,ТП-еОО
(-ШТУКАТУРКА-20
РАЗРЕЗ 2-2
Г2
9
8
8
ПАР КЕТ-20
АС <Р АЛЬТ- 20
БЕТОН-2О -
БАЛКИ ИЗ КАМНЕЙ —
ТИПА..ТП"
ШТУКАТУР ИА 20 -J
МЕЖДУЭТАЖНОЕ , ОГНЕСТОЙКОЕ ВЕС=370кЖ ЗВУКОИЗОЛЯЦИЯ=Д7Д Б МЕЖДУЭТАЖНОЕ г ОГНЕСТОЙКОЕ ВЕС’350КГ/М ЗВУ КОИЗОЛЯЦИЯ= 47 ДБ
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
ДЛЯ ПОЛА ДЛЯ ПОТОЛКА ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
5г» — — 5г4 — —
3>г. — — 5 12 — ~ II
—ЛИНОЛЕУМ
-гипсовый слои to-го
-ЦЕМЕНТНЫЙ СЛОЙ 30
—БАЛКИ ИЗ КАМНЕЙ ТИПА1П-
*- ШТУКАТУРКА 20 - 200
Балка из легкобетонных камней
ТИПА „тп‘
ПРИМЫКАНИЕ БАЛКИ К
СТЕНЕ С ПРОПУСКОМ ТРУБ
ОПИРАНИЕ
БАЛКИ НА КИРПИЧНЫЕ СТЕНЫ В ШТРАБУ ОТОПЛЕНИЯ
196
ЛИНИЯ РАЗРЕ-
ЗА КАМНЯ ТИ-
ПАТП”
ЛЕГКОБЕТОННЫЙ
КАМЕНЬ ТИПА ,ТГ
Таблица определения максимальных расчетных проле-
тов НАСТИЛОВ из ЛЕГКОБЕТОННЫХ ТРЕХПУСТОТНЫХ КАМНЕЙ ТИПА .7
(Те-в
ЖЖ?
АРМАТУРА РАСЧЕТНЫЕ НАГРУЗКИ (кг/м!)
_ ПОСТОЯННАЯ
РАБОЧАЯ МОНТАЖНАЯ ВЕЕ! ИРМНАЯ
1Ы5 200 • зии
2Й6 1Й6 £700 гбоо £400
гйв 1016 3600 3500 згоо
sdio (Об 4600 ^Доо 4доо
гсПг 1Й6 з4оо 5100 4в0о
Марка бетона камней R.2b = 70 кг/см2 Марка бетона запол-
нения-..lUO"
Толщина защитного бетонного слоя = 15мм
12
ПЕРЕКРЫТИЯ
ЛИСТ Я 18
ПЕРЕКРЫТИЯ ИЗ ЖЕЛЕЗОБЕТОННЫХ НАСТИЛОВ
Перекрытия из-вибропрессованного настила с предварительным напряжением
ЧЕРДАЧНОЕ
МЕЖДУЭТАЖНОЕ
1АЛИВКА РАСТВО-
РОМ
' ДЛЯ’НАСТ И ДА
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ
БЕТОН ВО
ВИ БРОН АСТИЛ
ЗАТИРКА 5
ЧЕРДАЧНОЕ
ОГНЕСТОЙКОЕ
ВЕС* 510 КГ/Мг
МЕЖДУЭТАЖНОЕ
ОГНЕСТОЙКОЕ ВЕС =308 КГ/Мг
звукоизоляция 46д б
ТЕПЛОТЕХНЙЧЕСКИЕ ПОКАЗАТЕЛИ
НАРУЖС г ат К Эг4 512
-20 0.72 0.85 — —
- • -30 096 (ПО — —
-40 120 080 — —
Sep
5 12
ДЛЯ ПОЛА
ДЛЯ ПОТОЛКА
-паркет 20
—НАСТИЛ 35
— Лаги <4-0
“БЕТОН 20
_ВиБРОнаСТИЛ
Затирка 5
ПЕРЕКРЫТИЯ ИЗ ЛОТКОВОГО НАСТИЛА
ЧЕРДАЧНОЕ междуэтажное
Заливка раствором (*"2
разрез 2-2
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ —
БЕТОН 20 —
ВИБРОНАСТИЛ —
ШТУКАТУРКА —
ПО СЕТКЕ РАВИТЦА
ЧЕРДАЧНОЕ МЕЖДУЭТАЖНОЕ
ОГНЕСТОЙКОЕ ОГНЕСТОЙКОЕ ВЕС-'300КГ/М2
ВЕС = 477 КГ/Мг ЗВУКОИЗОЛЯЦИЯ Абд Б
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ'
НАРУЖИ t К 5г1» 5 12 1 ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
-го 0.68 085 — ~ [яец-
-50* 0’10 —-
-40 1.16 060 — _ [Siz •— —
— ПАРКЕТ 20
— АССРДЛЬТЕО
— БЕТОН 20
—ВИБРОНАСТИЛ
—ШТУКАТУРКА ПО СЕТКЕ РАВИТЦА
{£95)
ПЕРЕКРЫТИЯ ИЗ ЖЕЛЕЗОБЕТОННЫХ НАСТИЛОВ ПЕРЕКРЫТИЯ
ДЕТАЛИ ЗАДЕЛОК,ОПИРАНИЙ И УСТРОЙСТВА ОТВЕРСТИЙ ЛИСТ Я 19 ~
ЗАДЕЛКА В КИРПИЧНУЮ СТЕНУ
ПРИМЫКАНИЕ‘К ВЫПУСКУ КЛАДКИ
СТЕНЬ)
T~/7"Z // X //STShy
ЗАПОЛНЕНИЕ БЕТОНОМ
чистый пол
НАСТИЛ
та
та
та
татата J—ЧИСТЫМ пол
татата—г---------
тататата
тататата
3
ЗАТИРКА5
1П 120
тататата
тататага
L- НАСТИЛ
I— ЗАТИРКА 5
’ДВУХСТОРОННЕЕ ОПИРАНИЕ НА
ВНУТРЕННЮЮ СТЕНУ В 1 КИРПИЧ
ОПИРАНИЕ НА СТАЛЬНОЙ ПРОГОН
JL
ОПИРАНИЕ НА ЖЕЛЕЗОБЕТОННЫЙ
ПРОГОН.
ЧИСТЫЙ
Дпол___
АРМАТУРА ДЛЯ АРМАТУРА ДЛЯ
_____ восприятия /—чистый пол Двосприятия
Т У ОТРИЦАТЕЛЬНОГО МОМЕНТА / /ОТРИЦАТЕЛЬНОГО МОМЕНТА
АРМАТУРА ДЛЯ
ЧИСТЫЙ ПОЛ Двосприятия
/ОТРИЦАТЕЛЬНОГО
И0М1
ТА.
НАСТИЛ
ддтатажу
НАСТИЛ
тага
НАСТИЛ
НАСТИЛ
—250 —
ШТУКАТУРКА ПО СЕТКЕ
ПАСТИЛ
ЖЕЛЕЗОБЕТОННЫЙ/}^^?
ПРОГОН.
НАСТИЛ
ЗАТИРКА5
УСТРОЙСТВО МАЛОГО ОТВЕРСТИЯ
_'УСТРОЙСТВО БОЛЬШОГО ОТВЕРСТИЯ
I 7 )
ПЛАН
ПЛАН
“ЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧДСТОРЕБРИСТЫЕ
Г) ЕРЕКРЫТИЯ
U ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ
ЛИСТ Я 20
И
г—СИММЕТРИЧНЫЕ КАМ-
ОПАЛУБКА
подмости
J0
В
ЕИКИ
ЛАГИ
УПРУГАЯ
ПОДКЛАДКА
ЧИ
Типы КЕРАМИЧЕСКИХ
ПЕРЕКРЫТИИ
БЕТОННАЯ- ПЛИТА—,
Часторебристое ж.б. перекры-
тие С ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ
ВКЛАДЫШАМИ УПРОЩЕННОЙ СРОРМЫ.
ЧАСТОРЕБРИСТОЕ Ж Б ПЕРЕКРЫТИЕСПУСТОТЕЛЫМИ
НЕСИММЕТРИЧНЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ.
Основные
ДАННЫЕ
^ТУКАТУРИБ ПОВЕРХНОСТИ ПОТОЛКА И УСТРОЙСТВЕ
ЧИСТОГО ПОЛА
ОСНОВНОЙ ОБЛАСТЬЮ ПРИМЕНЕНИЯ ЭТОЙ КОНСТРУК-
ЦИИ ЯВЛЯЮТСЯ ПЕРЕКРЫТИЯ МНОГОЭТАЖНЫХ
ЗДАНИЙ
Способ устройства отверстии в перекрытии
Показан на листе Я 2U . иР<5
ДЕТАЛИ ОПИРАНИЯ И ПРИМЫКАНИЯ ПОКАЗАНЫ НА ЛИСТАХ и CJ
Часто ребристые ж.б. перекрытия с керами-
ческими ВКЛАДЫШАМИ ЯВЛЯЮТСЯ ОГНЕСТОЙ-
КОЙ КОНСТРУКЦИЕЙ
Операции по устройству перекрытия на
постройке заключаются в установке разре-
женной ОПАЛУБКИ, укладке БЕТОНА В ПРОМЕ-
ЖУТКИ МЕЖДУ КАМНЯМИ (А В ВАРИАНТАХ
и
(-^УКЛАДКЕ бетона и поверх камней^;
ХАРАКТЕРИСТИКА ЧАСТОРЕБРИСТЫХ ЖЕД БЕТ ПЕРЕКРЫТИИ С ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ.
ТИП И ОСОБЕННОСТИ конструкций К? Aft РИСУНКОВ МАТЕРИАЛ МАКСИМАЛЬ- НЫЙ ПРО- ЛЕТ ПЕРЕ- КРЫТИЯ мм COOTB МАКС ПРОЛЕТУ ПО- ЛЕЗНАЯ НАТР. кг/мг ВЕС ко негру К ций кг]м2 ЗВ9- коизо ДАНИЯ вд£
л ю. | п/п КЕРАМ. МАРКИ НЕТТО БЕТОН МАРКИ АРМАТУРА
< Часторебристое же. перекрытие ссимметрич НИМИ ВКЛАДЫШАМИ (наименьший РАСХОД БЕ- ТОНА! \22/ 225 110-200 СТАЛЬ СБТ-2500 3500 КГ/СМ2 1500 315 250 li7
L ЧАСТОРЕБРИСТОЕ Ж.Б. ПЕРЕКРЫТИЕ С ВКЛАДЫ- ШАМИ УПРОШЕННОЙ СРОРМЫ (НАИБОЛЬШИЙ РАСХОД БЕТОНА) Л5Л \23/ <00 ГЛАДКАЯ ИЛИ ПЕРИОДИ- ЧЕСКАЯ 9500 з-uo ЗЮ U9
3. Ч Л СТО РЕБРИСТОЕ Ж Б.ПЕРЕКРЫТИЕ С НЕСИМ- МЕТРИЧНЫМИ ВКЛАДЫШАМИ. Лз\ \22у 225 — II — ПР0<РИЛЯ В100 360 1 .! — 290 U7
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧАСТОРЕБРИСТЫЕ С
ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ. ДЕТАЛИ.
ПЕРЕКРЫТИЯ
ЛИСТ К21
разрез м
пол по
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
Пол ПО лагам
ЧЕРДАЧНОЕ ПЕРЕКРЬГГИЕ
Тип СИММЕТРИЧНОГО
ВКЛАДЫША
МЕЖДУЭТАЖНОЕ ПЕРЕКРЫТИЕ
СМАЗКА 15
УТЕПЛИТЕЛЬ---
3
— ШЛАКОБЕТОН 50
— ШЛАК 10-80
ШТУКАТУРКА20
Вариант перекрытия под большую
нагрузку
НОРМАЛЬНЫЕ ВКЛАДЫШИ — ПАРКЕТ 20
(несущие) —асфальт20
—ЛАГИ НА ПОДКЛАДКАХ
--ПАРКЕТ 20
— АСФАЛЬТ 20
г—ПАРКЕТ 20
— НАСТИЛ 35
УПРОЩЕНИЕ ФОРМЫ
ВКЛАДЫША ПРИ ПРИМЕ-
НЕНИИ ЕГО КАК НЕ
НЕСУЩЕ ГО
ТИП НЕСИММЕТРИЧНОГО ВКЛАДЫША
решетчатая Опалу
ИА
—БЕТОН
РАЗРЕЗ по 2-2
cP
Вид вкладыша
ПОДМОСТЕЙ
Хорогом J
ПОДМОСТЕЙ
ОПАЛУБКА И ПОДМОСТИ
СХЕМА УКЛАДКИ
20-22
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ, ЧАСТОРЕБРИСТЫЕ С
ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ. ДЕТ АЛИ
П ЕРЕКРЫТИЯ
ОПИРАНИЕ НА СТАЛЬНЫЕ ПРОГОНЫ
ОПИРАНИЕ НА НИЖНИЕ
ПОЛКИ СПОДКЛАДКОЙ
ОПИРАНИЕ НА НИЖНИЕ
ПОЛКИ БЕЗ ПОДКЛАДКИ
ЛИСТ К22
ОПИРАНИЕ НА ВЕРХНИЕ
ПОЛКИ
ЧИСТЫЙ пол
БЕТОН
У—БЕТОН
БЕТОН
БЕТОН
ЧИСТЫЙ пол
ШТУКАТУРКА ПО
СЕТКЕ
ШТУКАТУРКА ПО
СЕТКЕ
(ВОЗМОЖНА НЕРАЗРЕЭНОСТЬ)
ЧИСТЫЙ ПОЛ
2
АРМАТУРА ДЛЯ
ВОСПРИЯТИЯ
ОТРИЦАТЕЛЬНО-
ГО МОМЕНТА
ОПИРАНИЕ НА ЖЕЛЕЗОБЕТОННЫЕ ПРОГОНЫ
ШТУКАТУРКА ПО
СЕТКЕ
ОПИРАНИЕ НА НИЖНИЕ
Опирание по верху
ОПИРАНИЕ по ВЕРХУ
полки
БАЛКИ
БАЛКИ
ЧИСТЫЙ
ПОЛ
( НЕРАЗРЕЭНОСТЬ )
(ВОЗМОЖНА НЕРАЗРЕЭНОСТЬ) -чистый пол
ПЕРЕКРЫТИЯ ЖЕЛЕЗОБЕТОННЫЕ ЧАСТОРЕБРИСТЫЕ С ПЕРЕКРЫТИЯ
ПУСТОТЕЛЫМИ КЕРАМИЧЕСКИМИ ВКЛАДЫШАМИ. ДЕТАЛИ АИСТ Я23
свободное опирание на сплошную
стену в i’/г КИРПИЧА
Свободное опирание настену
в Р/2 КИРПИЧА
—ОПИРАНИЕ НА ВЫПУСК КИРПИЧА
(б) ИЗ СТЕНЫ В 1 КИРПИЧ
СВОБОДНОЕ ОПИРАНИЕ НАСТЕНУ
с ВОЗДУШНЫМ ПРОСЛОЙКОМ
ЧИСТЫЙ ПОЛ
БЕТОН
Заполнение зазора
ВЫПУСКОМ КИРПИЧА
Опирание на железобетонную консоль
из стены в Р/г КИРПИЧА
чистый пол
---ВЕТОК
гагага
Т7////АШ\
6ЕТ0Н
W7/7/A\7.
БЕТОН
Заполнение зазора бетоном
супругой заделкой
ЖЕЛЕЗОБЕТОННАЯ
ПЛИТА
ПЕРЕКРЫТИЯ
ЛИСТ Я 24
13.
.13
П2=180
--------ПО ----------
^5 15, 14 12 14
РАЗРЕЗ I-t
Ьго
-ХЗО-5С
ПРИМЕЧАНИЕ.
ОПИСАНИЕ балок на кирпичные
стены и метАллическиЙ прогон
см ЛИСТ 22 ДЕТАЛИ 7,6,10
,CL=30
t- 950
150-180
РАБОЧАЯ АРМАТУРА
__ МОНТАЖНАЯ ЛРМДТУРД.
UsuU-АоШ10
15 15 131
-а=19о--__1
-пдркет- 20
-АСФАЛЬТ-20
-БЕТОН 30-50
_БАЛКИ ИЗ КЕРАМИЧЕСКИХ БЛОКОВ .СТАНДАРТ’
ШТУКАТУРКА-20
ПЕРЕКРЫТИЯ С НАСТИЛАМИ ИЗ КЕРАМИЧЕСКИХ
блоков типа „Стандарт/’
Перекрытия с настилами из керамических
БЛОКОВ ТИПА : СТАНДАРТ"
ЧЕРДАЧНОЕ
МЕЖДУЭТАЖНОЕ
Ж11=150
ТИП 1
вес-7 к г
ТИП 2
вес-биг
а=1эо
Г
УТЕПЛИТЕЛЬ
ПАРОИЗОЛЯЦИЯ
БЕТОН 20
БАЛКИ ИЗ КЕРАМИ-
ЧЕСКИХ БЛОКОВТИПА
-Стандарт'
штукатурка 20
— |чердачное-огнестойиое межшэтмкное-огнестойкое
ВЕСпрм ,„„,=500 5Ё-Г1₽И НАСТИЛЕ
врг =ЧПП КС ССьЛРИНАС
ВЬЬприндстиле-гилгЗии^ ВЕС-------- _типг=Э60вг
_____,____________________|ЗВЯКОИЗОЛЯЦИ31.1>7Д s w
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
|ЦАРНЖН.Ь гит И ОБЩ 5гй Sl2 ДЛЯ ПОЛА АЛЯ ПОТОЛКА
1 ?го 0.68 0.85 — — 5г4 — —
| -30* 0.88 070 — —
Ь12 — —
I -40 ТПГ 0.60 — —
Валка из керамических блоков
типа .Стандарт'
250
250
ДЕТАЛЬ ПОДВЕСКИ
НАСТИЛА В МЕСТАХ УСТРОЙСТВА ОТВЕР-
СТИЙ
хомут й* 6. С-650
ПОДДЕРЖИВАЮЩИЙ
НАСТИЛ
ТАБЛИЦА ОПРЕДЕЛЕНИЯ МАКСИМАЛЬНЫХ РАСЧЕТНЫХ
ПРОЛЕТОВ НАСТИЛОВ ИЗ КЕРАМИЧЕСКИХ БЛОКОВ ТИПА
________________„ СТАНДАРТ”______________
АРМАТУРА ПРИ ВЫСОТЕ рлокд
П > 15 0 мм П* 180 ММ
РАСЧЕТНАЯ НАГРУЗКА КГ/М® РАСЧЕТНАЯ НАГРУЗКА КГ/М®
постоянная ззо+бо ВРЕМЕННАЯ ПОСТОЯННАЯ 360*50 ВРЕМЕННАЯ
d D 150 200 300 150 200 300
6 8 2200 2050 1900 2600 2500 2350
6 IO 27 00 2500 2350 3200 3100 ’ 2850
6 12 3200 3050 2850 ЗВ50 3700 3-450
ь 14 ЗВОО 3600 3350 4500 4400 4050
В 16 4250 4000 3750 5)00 4900 4550
Бетон и керамику принимаем марки.ио’
Длина настила дана в свету
ПЕРЕКРЫТИЯ АРМО- КИРПИЧНЫЕ И
СВОДЧАТЫЕ
ПЕРЕКРЫТИЯ
ЛИСТ Я 25
АРМО-КИРПИЧНОЕ ПЕРЕКРЫТИЕ В ’/2 КИРПИЧА
.•to робка — УТЕПЛИТЕЛЬ — ПАРОИЗОлЯцИЯ — ЦЕМЕНТНЫЙ РАС- — ТВОР 15 АРМО-КИРПИЧ 65- ШТУКАТУРКА 15 —1 ЧЕРДАЧНОЕ ПОЛУОГНЕСТОЙКОЕ ВЕС = 530 КГ/М2 МЕЖДУЭТАЖНОЕ ПОЛУОГНЕСТОЙКОЕ 8ЕС=370КГ/М3.ЭВУКОИЗОЛ?адМ — ЧИСТЫЙ ПОЛ 32-47 1—АРМАТУРА ПО-А — ЛАГИ |4о/2 ЧЕРЕЗ 700-800 РАСЧЕТу.НО НЕ —ЗАСЫПКА ПЕСКОМ 60 ИЛИ МЕНЕЕ 8ММ МЕЛКИМ ШЛАКОМ 90 — ЦЕМЕНТНЫЙ РАСТВОР 15 — Армо-кирпич-65 — ШТУКАТУРИЛ 15
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ.
ПАРИЖ, t ?ыт. К Общ Sis ДЛЯ ПОЛА ДЛЯ ПОТОЛК/
-20 0 60 0.65 5вЧ 38 во
-30 106 0.70 — —
512 53 12.2
-40 132 060
кирпичные сводики в i/z кирпича по металлическим _балкам
ПОЛЫ НА ЛАГАХ
цементные П~2 полы
ШТУКАТУРКА ПО
ЛАГИ
Що/г ЧерезК/
700-800
ПОДКЛАД-
КА ИЗ КИРПИЧА
ЧИСТЫЙ ПОЛ —
ЛАГИ 14о/г ЧЕРЕЗ 700-800-
ЗАБУТКА ШЛАКОМ —
кирпичный свод 65 —
Затирка —
МЕЖДУЭТАЖНОЕ ПОЛУОГНЙ- СТОИКОЕ 8ЕС = 480 ИГ/Ма' ЗВУКОИЗОЛЯЦИЯ 48Д Б МЕЖДУЭТАЖНОЕ ПОЛУОГНЕ- СТОЙКОЕ ВЕС = 580КГ/Ма ЗВУКОИЗОЛЯЦИЯ'50 Д Б
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ
для пола для потолка ДЛЯ ПОЛА ДЛЯ ПОТОЛКА
S 2U 3.8 75 Set: 7-9 7.5
Й <2 5.3 118 3 12 7.2 11.8.
-ЧИСТЫМ пол
-ЦЕМЕНТНАЯ ПОДГОТОВКА20-30
-ШЛАКОБЕТОН 50-ВО
-ЗАБУТКА ШЛАКОМ
- кирпичный свод 65
-ЗАТИРКА
разрез 3-3
ПОЛЫ НА ЛАГАХ
Тонкие кирпичные своды
ПОЛЫ ПО КИРПИЧНЫМ СТЕНКАМ.
700-800 -
НЕ БОЛЕЕ 100
X
2
^32-
125
4
125
-ЧИСТЫИ ПОЛ.37
—ЛАГИ 60<80
-ШЛАКОБЕТОН 100
-ЗАСЫПКА ШЛАКОМ
-ЗАБУТКАТОЩИМ БЕТОНОМ
-КИРПИЧНЫЙ СВОД 65
- ЗАТИРКА''
чистый ПОЛ
ЛАГИ.60-80
I СТЕНОЧКА ИЗ КИРПИЧА
ВЫСТИЛКА из КИРПИЧА Б5 —
ЗАБУТКА ТОЩИМ БЕТОНОМ
СВОД 65
ЗАТИРКА
П Е РЕК РЫТИЯ
САНИТАРНЫХ УЗЛОВ
ПЕРЕКРЫТИЯ
ЛИСТЫ 26
ДЕТАЛИ УСТРОЙСТВА
ГИДРОИЗОЛЯЦИОННОГО КОВРА
Форсунка из оцинко-
ванного железа для
гидроизоляционных канализа-
ционных
Размещение сифона под ванной
при скрытой проводке
ОТВОДНОЙ линии
lltlllllllllll I
ПЕРЕКРЫТИЕ ПО СБОРНЫМ
ЖЕЛЕЗОБЕТОННЫМ ПЛИТАМ
(САНТЕХНИЧЕСКАЯ ПРОВОДКА СКРЫТАЯ)
.5
-----270
МЕТЛАХСКИЕ ПЛИТКИ 16 -
ЦЕМЕНТНАЯ ПОДГОТОВКА 20-
ШЛАКОБЕТОН 50
-АСФАЛЬТ 20
-ШЛАКОБЕТОН 50
-ГИДРОИЗОЛЯЦИОННЫЙ КОВЕР
-ДОСЧАТЫЙ НАСТИЛ
СИФОН
“МЕТЛАХСКИЕ ПЛИТКИ 16
-ЦЕМЕНТНАЯ ПОДГОТОВКА^
ШЛАКОБЕТОН 50 с min УКЛОНОМ3.5%
-ШЛАК
-ГИДРОИЗОЛЯЦИОННЫЙ КОВЕР
-Ж. Б. ПЛИТА
-ЗАТИРКА 5
3
СМ
5
Е
ШЛАК
ГИДРОИЗОЛЯЦИОННЫМ КОВЕР-
Ж Е. ОФАКТУРЕННАЯ ПЛИТА—
ПОЛ ИЗ МЕТЛАХСКИХ плиток с
ГИДРОИЗОЛЯЦИОННЫМ КОВРОМ
ПО ОТКРЫТЫМ ДЕРЕВЯННЫМ БАЛКАМ
_МЕТЛАХСКИЕ
шлакобетон 50
ШЛАК
• ГИДРОИЗОЛЯЦИОННЫЙ ковер-
Ж.Б ПЛИТА
ЗАТИРКА 5
метлахские плитки
цементный раствор 25-
металлическая сетка -
гидроизоляционный нови
досчатый настил До -
ПЛИТКИ 16 ИЗ^РС"’'1
-цементная ПОДГОТОВКА ЕО
-ШЛАКОБЕТОН 50
-ШЛАК
-ГИДРОИЗОЛЯЦИОННЫЙ КОВЕР
-Ж.Б ОФАКТУРЕННАЯ ПЛИТА
Перекрытие по монолитной
ЖЕЛЕЗОБЕТОННОЙ ПЛИТЕ
(САНТЕХНИЧЕСКАЯ ПРОВОДКА СКРЫТАЯ)
МЕТЛАХСКИЕПЛИТКИ16
ЦЕМЕНТНАЯ ПОДГО-
OJ
.5
АСФАЛЬТОВЫЙ ПОЛ С ГИДРОИЗОЛЯЦИОН-
НЫМ КОВРОМ ПО ОТКРЫТЫМ ДЕРЕВЯН-
БАЛКАМ?
ным
ПЕРЕКРЫТИЕ ПО СБОРНЫМ ЖЕЛЕЗО-
БЕТОННЫМ ПЛИТАМ
(САНТЕХНИЧЕСКАЯ проводка скрытая)
ПЕРЕКРЫТИЯ
ЛИСТ К 27
ДЕРЕВЯННЫЕ ДОСЧАТЫЕ ПОЛЫ
БЕЗЛАГОВЫЕ ПОЛЫ
ПОЛЫ НА ЛАГАХ ПО БАЛКАМ
ТИПЫ ДОСЧАТЫХ И БРУСЧАТЫХ
БЕЗЛАГОВЫЕ ПОЛЫ ПО КОСОМУ
НАСТИЛОВ ПОЛОВ
НАСТИЛУ
гз б>
ПЕРЕКРЫТИЯ
ЛИСТ №28
ПАРКЕТНЫЕ ПОЛЫ
( С П Е-ЦИ-АЛ И ЩИТОВЫЕ)
ПАРКЕТ „СПЕИИАЛ'ПО НАСТИЛУ
ПРИМЕРЫ РАСКЛАДКИ КЛЕПОК
ШИТОВОЙ ПАРКЕТ
Паркет „ Спениал" по асфальту
ОСНОВАНИЕ ДЛЯ ПАРКЕТНОЙ КЛЕПКИ
паркет .Специал” по асфальту
ПАРКЕТНЫЕ ПОЛЫ
(ИЗ ШТУЧНОГО ПАРКЕТА И НАБОРНЫХ ПЛИТОК)
ПЕ-РЕкРы Т ИЯ
ЛИСТ Я29
из ШТУЧНОГО ПАРКЕТА
Паркетный пол настилается из клепки разме-
ром гез«ге5 и гзо«250 толщиной би ?омм,сде -
ланнОй из дыба,ореха и быка Тяжелый тип
КЛЕПКИ-20 мм ПРИВИВАЕТСЯ ГВОЗДЯМИ ТОНКАЯ
КЛЕПКА УКЛАДЫВАЕТСЯ НА МАСТИКЕ ПО ДЕРЕ
6ЯННОМЫ ИЛИ БЕТОННОМУ ОСНОВАНИЮ ЗА ИСКЛЮ-
ЧЕНИЕМ БЕТОННОГО ОСНОВАНИЯ НА ГРУНТЕ
КЛЕПКА МОЖЕТ БЫТЬ ПОЛУЧЕНА С ОТДЕЛКОЙ
ВКЛЮЧАЮЩЕЙ ОКРАСКУ. НАТИРКУ ВОСКОМ И ПО-
ЛИРОВКУ
ВЕРХ
ПЕРЕКРЫТИЯ
ПОЛЫ ИЗ ФАНЕРНЫХ ПЛИТОК
ЛИСТ Я 30
Типы плиток
Примечания:
Элементы пола-плитки еформе прямоуголь-
ников ШИР 150мм И КВАДРАТОВ РАЗЛИЧНЫХ РАЗМЕРОВ
Наиболее употребительные из них приведены В таблице
№ п/п НАИМЕНОВАНИЕ ПЛИТОК ДЛИНА ШИРИН* ТОЛЩИНА
1 ПРЯМОУГОЛЬНЫЕ 1800 150 15
2 11 2000 150 15
3 квадратные 300 300 15
U »« 450 400 15
5 600 600 «5
6 900 900 15
кажда0 плита состоит из 5-слойной «Фанеры
на водоустойчивом клею, поверх которой на-
клеивается ИЗ ДРЕВЕСИНЫ ТВЕРДЫХ ПОРОД
/ДУБ, БУК ОРЕХ И ДР/ ОТДЕЛОЧНЫЙ слой тол-
щиной йО-50 ММ В ВИДЕ ОТДЕЛЬНЫХ полосок
ШИРИНОЙ 50мм С РАСПОЛОЖЕНИЕМ СЛОЕВ В
ОПРЕДЕЛЕННОМ ПОРЯДКЕ
Благодаря различному направлению воло
КОЦСОСТАВЛЯЮЩИХ ЭЛЕМЕНТ .СЛОЕВ, ИСКЛЮЧЕНА
ВОЗМОЖНОСТЬ ОБРАЗОВ. ДЕФОРМАЦ КРОМКИ ЭЛЕ
МЕНТА ОБРАБАТЫВАЮТСЯ ГРЕБНЕМ ИЛИ В ПАЗ
Сопряжение осуществляется в шпунт или
С ПОМОЩЬЮ ВКЛАДНОЙ РЕЙКИ В ПАЗ
Укладывается пол по деревянному основанию
ИЗ «ФАНЕРЫ или ДОСОК И БЕТОННОМУ С ЧЕРНЫМ
ДОСЧАТЫМ НАСТИЛОМ
Пришивается пол гвоздями в паз под углом 05?
между Паркетом и черным полом проклады-
вают строчтельную бумагу или войлок толщи
ной Змм. Полы укладываются также и на
мастике. «Фриз изготовляется любой длины
Отделка пола-полнровка и вощение на месте
или НА ЗАВОДЕ
П ЕРЕКРЫТИЯ
ПРИМЕРЫ РАСКЛАДКИ ПЛИТОК
150*150*1^5 75»1200»12р
225-225-1^5 150*1200» 125
300-300 » 125 300-1200 • 10*5
КЗ!
Размеры плит
ДРЕВЕСНО'РИБРОВЫЕ ПЛИТКИ
МАСТИКА
СТРОИТЕЛЬНАЯ БУМАГА
ДОСЧАТЫЙ НАСТИЛ
ТЕРРАЦОВЫЕ ПОЛЫ
ПЕРЕКРЫТИЯ
ЛИСТ Я32.
МЕТАЛЛИЧЕСКАЯ ПОЛОСКА
СТЫК ПОЛОСОК
КРЕПЛЕНИЕ К БЕТОН-
НОМУ ОСНОВАНИЮ
МЕТАЛЛИЧЕС-
КАЯ ПОЛОСКА
НИЖНИЙ СЛОЙ-ЦЕМЕНТНЫЙ
РАСТВОР СОСТАВА 1:1|--15
ТЕРРДЦО-
-15-20
РАЗРЕЗ 1-1
!р
РАЗМЕРЫ ПОЛОСОК
NN ТОЛЩИНА ШИРИНА ДЛИНА
f 1-2 20 150 -160
2 1-2 25 150- (ВО
3 -2-3 30 ICO-160
4 е-з 33 130-200
5 2-3 АО 180-£0о
КРЕПЛЕНИЕ ПОЛОСЫ
К ДЕРЕВЯННОМУ
ПОЛУ ГВОЗДЕМ
ПЕСОК
ТЕРРАЦО
""'МЕТАЛЛИЧЕСКАЯ ПОЛОСКА
-ЦЕМЕНТНЫЙ РАСТВОР l;U
ШЛАКОВЫЙ БЕТОН
СТРОИТЕЛЬНАЯ БУМАГА
Ж 6 ПЛИТА
ПЕРЕКРЫТИЯ
ЛИСТМЗЗ
PVAO ИНЫЕ ПОЛЫ
( ИЗ ЛИНОЛЕУМА, РЕЗИНЫ)
ПО ОДИНАРНОМУ ДОСЧАТОМУ НАСТИЛУ
ПО ДВОЙНОМУ ДОСЧАТОМУ НАСТИЛУ
ПО железобетонной плите
чистый ПОЛ 3-5
— ГИПСОВАЯ СТЯЖКА <0-20
“цементная корка SO-Aq
—шлакобетон
Ж:Б. ПЛИТА
_ затирка
ПО ЖЕЛЕЗОБЕТОННЫМ СБОРНЫМ ПЛИТАМ
ЧИСТЫЙ пол 3-э
— ГИПСОВАЯ СТЯЖКА 10- сО
— ЦЕМЕНТНАЯ КОРКА 30-^0
— ШЛАКОБЕТОН 50
— ШЛАК
— Ж-Б.СБОРНАЯ ПЛИТА
ПО ЛЕГКОБЕТОННЫМ ВКЛАДЫШАМ
ПО КИРПИЧНЫМ СВОДАМ
*— ЗАТИРКА
ПО ДОСЧАТОМУ НАСТИЛУ /ПО ГРУНТУ/
чистый пол 3-5
— ГИПСОВАЯ СТЯЖКА <0-20
“ ЦЕМЕНТНАЯ КОРКА 30--ЧС
— ШЛАКОБЕТОН
АОСЧАТЫИ
НАСТИЛ 35-50
— КИРПИЧНЫМ СВОА
_ ШТУКАТУРКА
ПЕРЕКРЫТИЯ
ЮЛЫ ИЗ МЕТЛАХСКИХ П Л ИТОГ , КО В РО -
ЬОЙ МОЗАИКИ КИРПИЧА
ЛИСТ Я 3U
ПРИМЕРЫ РАСКЛАДКИ
МЕТЛАХСКИХ плиток И КОВРОВОЙ МОЗАИКИ
МЕТЛАХСКИЕ ПЛИТКИ
Пол ИЗ КОВРОВОЙ
МОЗАИКИ
Ж
к
в
70
25
а
50
150
170
100
150
150
80
75
100
150
тип
ПОЛ
ПОЛ ИЗ КИРПИЧА
173
115
173
575
86.5
|— КОВРОВАЯ МОЗАИКА 6-7
—ЦЕМЕНТНАЯ СТЯЖКА 15-20
основание
КЕРАМИКОВЫМ плинтус
ИЗ МЕТЛАХСКИХ
ПЛИТОК
РАЗМЕРЫ
10
10
КОВРОВАЯ МОЗАИКА
Р-86.5 4
3_
h
10
13
—МЕТЛАХСКИЕ Плитки 10-17
--ЦЕМЕНТНАЯ СТЯЖКА 15-20
— ОСНОВАНИЕ
.................IIIII
ПРИМЕРЫ РАСКЛАДКИ КИРПИЧА
--КИРПИЧ
в
е
7
8
8
10
Н
Т
13
1U
15
16
170
50
70
100
150
То
50
70
100
150
170
100
35
50
75
86
71
99
|Ц|
bib
2U0
не
17
10
10
10
13
17
10
10
10
13
1Т
10
17
18
13
ВО
21
гг
23
13
10
13
10
13
13
50
70
— песок 15-20 мм
__бетонная подготовка |при сухих-
грунтах КИРПИЧ УКЛАДЫВАЕТСЯ на
ПЕСЧАНОЕ
ОСНОВАНИЕ
ТОЛЩ 100-200)
ЛИТЫЕ полы
(ACCDAАЬТОБЫЕ, МДГНЕ5ИАЛЬНЫЕ, ЦЕМЕНТНЫЕ)
ПЕРЕКРЫТИЯ
ЛИСТЯ35
АСФАЛЬТОВЫЕ ПОЛЫ ПОЛОСЧАТОМУ НАСТИЛУ
— АСФАЛЬТ 15x20
__ШЛАКОБЕТОН 50
_ ГИДРОИЗОЛЯЦИЯ
— ДОСЧАТЫЙ НАСТИЛ 35-50
_ШТУКАТУРКА
МАГНЕЗИАЛЬНЫЕ ПОЛЫ ПО ДОСЧАТОМУ НАСТИЛ
по железобетонной ПЛИТЕ
ПО ГРУНТУ
ПО ГРУНТУ
— ксилолит в 2слоя 8-ю и Ю-12
— БЕТОННОЕ ОСНОВАНИЕ 150-200
— ГРУНТ с втрамбованным
ЩЕБНЕМ
ЦЕМЕНТНЫЕ ПОЛЫ
ПО ЖЕЛЕЗОБЕТОННОЙ ПЛИТЕ
— ЦЕМЕНТНЫЙ ПОЛ 15-20
— БЕТОННОЕ ОСНОВАНИЕ ЮО-150
'—ГРУНТ с ВТРАМБОВАННЫМ
щебнем
ПЕРЕКРЫТИЯ
ЛИСТ К36
ПОЛЫ ИЗ АСФАЛЬТОВЫХ ПЛИТОК
Примеры расклд&ки плиток
Укладка по деревянной основе
Укладка по бетонной основе
ШТУКАТУРКА
Укладка ПО БЕТОннои ОСНОВЕ
/С ЦЕМЕНТНЫМ ПЛИНТУСОМ/
ШТУКАТУРКА
ЦЕМЕНТНЫЙ ПЛИНТУС
АСФАЛЬТОВЫЕ ПЛИТКИ
АСФАЛЬТОВЫЙ ЦЕМЕНТ.
5) Размеры плиток
ittiiifiiiiiiiii
•^ЦЕМЕНТНАЯ КОРКА
ШЛАКОБЕТОН
ЖЕЛЕЗОВЕТО
ЗАТИРКА
ДЛИНА ШИРИНА ТОЛЩИНА ЦВЕТ
f 75 75 3 ПЛИТКИ изго ТОВЛЯНЯСЯ ВСЕХ ЦВЕТОВ В ОСНОВНОМ ТЕПЛЫХ от ТЕНКОВ.
2 150 75 3
3 150 150 3
k 300 150 5
5 225 225 5
6 300 300 5
7 675 225 5
8 600 300 5
IV. ПЕРЕГОРОДКИ
ПЕРЕГОРОДКИ
ДОСЧАТЫЕ ДВУХСЛОЙНЫЕ
ПЕРЕГОРОДКИ
ЛИСТ И i
Примыкания перегородок
К ПЕРЕГОРОДКЕ
Пакля смоленая
Гвозди 5'150
через 1000^”
Щитдвуслойный 65
Штукатурка 20
Техноэкономические показатели
Meждукомнатная
1 Общая толщина 105
2 Вес 1м2 КГ 90
3 Звукоизоляция ДБ 3 9 ft
ft Огнестойкость Полусгор
5 Обработка поверхности Штукатурка
6 Гвоздимость Отличная
105
ПЕРЕГОРОДКИ
ЛИСТ ЬГ 2
ТИПЫ ШИТОВ ДЕРЕБЯННР1Х ПЕРЕГОРОДОК
трехслоиныи сплошной
Трехслойный сплошной
__ разрез 2-2
Тй
щитов
Тип и толщина шита в ММ. Длина шита в мм Ширина шита в мм
Ш.5-50 Щ6-60 Щ7- 70 щб- 60 2780 гедо 3000 3150 32 АО Ag 50
ПЕРЕГОРОДКИ
ДОСЧАТЫЕ ОДНОСЛОЙНЫЕ
ПЕРЕГОРОДКИ
ЛИСТК 3
РАЗРЕЗ 1-1
Фасад
ШТУКАТУРКА
Пакля смоленая
-Закрепы
Гвозди 0-3.5. 6-100
ТЕХНОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Kd ЕЖ ДУ КОМНАТНАЯ
Примыкания
к СТЕНЕ
Бруски
Гвозди (Т 3.5,6-100 через 750
Штукатурка 20
ПОПЕРЕЧИ
50 ИБО
Наличник
-СЕТКА
Пакля Смоленая
а-е,е-5о
Закрепы
К ПЕРЕГОРОДКЕ
Гвозди О-5.6-150
ЧЕРЕЗ 1000
ГВОЗДИ 0-3.5
6-100 ЧЕРЕЗ
1000, НО НЕ МЕНЕЕ
> 2шт
ШТУКАТУРКА 20
К КОРО
КОРОВКА
6=100
ЧЕРЕЗ 1000
1 Общая толщина ММ 80
2 Вес 1мг КГ ВО
3 Звукоизоляция ДБ 36 7
д Огнестойкость ПОЛУСГОРАЕМ
5 Обработка поверхности ШТУКАТУРКА
6. Гвоэдимость Отличная
ПЕРЕГОРОДКИ
ЛИСТ Я Ч
ПЕРЕГОРОДКИ
КАРКАСНО-ОБШИБ HDIE
Разрез м
(?) Разрез 2-2
(?) Разрез 3-3
Разрез U-k-
Стена
Сопряжения перегородок
нормально
под УГЛОМ
Стойка 60*30
Сетка
—Гвозди а-адС-125
тойка 60*00
25*60
25'60
Техноэкономинеские
ПОКАЗАТЕЛИ
ZT возди fl-3.5 6-100
Шлак
МЕЖДУКВAPTИРНАЯ
1 Общая толщина ММ 150
2 Вес1м£ кг 130
3 Звукоизоляция ДБ tn. 5
А Огнестойкость Полусгор.
5 Обработка поверхности Штукатурка
6 Гвоздимость ХОРОШАЯ
ПЕРЕГОРОДКИ
ЛИСТ Я 5
ПЕРЕГОРОДКИ СТОЛЯРНЫЕ
План по i-i
1000
650-850
001 ---1--- 001-------f 1----- 001-----1 I----- 001 ---1----- 001
1000
1000
R^WWWKWWM
Формы отборок , карни-
за И ПРОЧИХ АРХИТЕК-
ТУРНЫХ’деталей ВЫ-
ПОЛНЯЮТСЯ ПО ПР0ЕК
там. Здесь-показа
ны условно
ПЕРЕГОРОДКИ
ГИПСОРЕЕЧНЫЕ С ЗАПОЛНЕНИЕМ
ПЕРЕГОРОДКИ
ЛИСТ Я 5
Разрез м
10-15
ШТУКАТУРКА
Пакля смоленая
Засыпка шлаком
Наличник
Коробка
Гвозди (13,5; С=юо
Бруски
Обшивка из 12мм
досок.обитая дранью
Примыкания перегородок
к СТЕНЕ
Гвозди d-3,5.e-ioo
ЧЕРЕЗ 1000,
НО НЕ МЕНЕЕ UШТ
ЛЫВАЮТСЯ ИЭВЕСТКОВО-
"АЛЕБАСТРОВЫМ РАСТВОРОМ
ТЕХНОЭКОНОМИЧЕСКИЕ показатели
(V) МЕЖДУКВДРТИРНАЯ
1 Общая толщина ММ 160
2 Вес 1мг кг 160
3 Звукоизоляция ДБ Дз
U Огнестойкость Полуогнест
5 Обработка поверхности Затирка
6 Гвоздимость ХОРОШАЯ
ПЕРЕГОРОДКИ
ГИПСОРЕЕЧНЫЕ ПУСТОТНЫЕ
ПЕРЕГОРОДКИ
ЛИСТ Я 7
РАЗРЕЗ i-l
Гвозди d.-3'.е-60
' К
Штукатурка
«ОРОБКл
Наличник
Под УГЛОМ
Между комнатная
Гвозди а-2,1
£-60 ЧЕРЕЗ IC
_Гвозди й-з.
£-100 ЧЕРЕЗ
1000
К СТЕНЕ
<Ю 4- ^-Гвозди й-3,5-,£-90
Гвозди а-з.£-бО
Закрепы
Стойка Со-70
СТЕНЕ
(2ой вариант)
Закрепы
Гвозди й-з, £-60
[S!
1st
Зазор 10-15
Гвозди fl-3,5 £-100
Бруски
Пакля смоленая
Обшивка из 12мм
досок .обитая дранью
ПРИМЫКАНИЯ щитов
г-Зазор 10
гвозди а-й,с-50-
через 700
Гвозди а-2\£-50
Z гвозди а-з.5. £-90 гвозди а-з .t-eo-
Пакля смоленая
Дрань
Стойка 25-60
ЧЕРЕЗ 700
130
Техноэкономичёские показа-
тели
1 Обшая толщина ММ 130
г Вес 1 м3 кг 60
3 Звукоизоляция ДБ 37
и Огнестойкость Полуогнест
5 Обработка поверхности Затирка
6 Г ВОЗДИМОСТЬ Хорошая
ПЕРЕГОРОДКИ
ЛИСТЯ8
ТИПЫ ГИПСОРЕЕЧНЫХ ЩИТОВ
Щ Решетчатый оштукатуренный
односторонний
Сплошной ДВУХСТОРОННИЙ
РАЗРЕЗ 2-2
СЕЧЕНИЕ РЕЕК
ТРАПЕЦОИДаЛЬНАЯ
В ФОРМЕ ПАРАЛЛЕЛОГРАММА
4— Up —Ею--
Примечания
I Высота шитое может быть до t ООО мм
3 Ширина решетчатого оштукатуренного шита может
доводиться до 800мм. Указанные на чертеже разме
ры tigs и 195мм приняты для Шитов перегородок с
ЗАПОЛНЕНИЕМ
ПЕРЕГОРОДКИ ИЗ ГИПСОРЕЕЧНЫХ ДОСОК
ПЕРЕГОРОДКк
ЛИСТИ9
ПРИМЫКАНИЕ К СТЕНЕ
ГВОЗДИ ЕЧ50 ЧЕРЕЗ
800'1000 .
УКРЕПЛЯЮЩИЙ БР
ШТЫРИ
Фасад
К ПЕРЕГОРОДКЕ
ПРИМЫ КАНИЕ
х-ДРАНКАИЛИ СЕТКА '
СТОЙКА 50'80
Разрез 2-2
ДРАНКА ИЛИ СЕТКА
9
СТОЙКА 30'80
ПРОКЛАДКА
юро
ТОЛЬ
30
50
«ооо
195
ПРОСМОЛЕНА?
ПРОСМОЛЕНАЯ
ПАКЛЯ
лЛа
ПРОСМОЛЕНАЯ
ПАКЛЯ
'—СКОБА ИЗ ПС
ЛЛ ^0'1
5^o-f54_64
ПРИМЫКАНИЕ К ПОЛУ
ЗАТИРКА
РОСМОЛЕ-
НАЯ ПАКЛЯ
ПРИМЫКАНИЕ К ДВЕРНОЙ НАСЕЧКА
50 ДВЕРЫ50
Разрез 1-1
20
Затирка
УКРЕПЛЯЮЩИЙ
ДРАНКА ИЛИ
СЕТКА
--СТОЙКА
50'80
ДРАНКА ИИИ
СЕТКА
СТОЙКА 50
195 ЧЬ
ПРОСМОЛЕНАЯ ПАКДЯ
ПРИМЫКАНИЕ к потолку
сетка
СТОЙКА 50'80
30 U5 ДВЕРЬ 850
толь 2 слоя
+-90-Н-
5 5
JHoL
и ч>
ПРОСМОЛЕНАЯ ДРАНКА ИЛИ
ПАКЛЯ СЕТКА
ПРИМЫКАНИЕ к дверном
/Т\ КОРОБКЕ
ДЕРЕВЯННЫЕ РЕЙКИ ИЗ
отходов(эо-|*оУ»пообъему).
СОПРЯЖЕНИЕ
ПЕРЕГОРОДКИ ПОД ИГЛОМ
Двухслойная пере-
городка
БРУСОК
И 50'80
СТРОИТЕЛЬ-
ЗАТИРКА
Гд-.о-.а
:0j;o'
Д.Д1Г
В'°.
ЗАТИРКА
ИЛИ СЕТКА
УКРЕПЛЯЮЩИМ
" БРУСОК .ю
тип детски
по
3000-5200
5000-3200
1Г>
хл
§
‘-'БРУСОК 50'80
ПРОСМОЛЕНАЯ
ТЕX НО Э КО Н О МИМЕС КИЕ ПОКАЗАТЕЛИ. (п?)
ПАКЛЯ
МЕЖДУ КОМНАТНАЯ МЕЖДУ КВАРТИРНАЯ
1 ОБЩАЯ ТОЛЩИНА ММ 100 1. ОБЩАЯ ТОЛЩИНА 2'СЛОЕВ мм 2С
2. ВЕС 1 Мг кг 105 2 ВЕС 1М2 кг 2С
3. ВЕС1ЭЛЕМЕНТА 200'3000 кг 60 3 ВЕС 1 ЭЛЕМЕНТА 200x3000 кг б
£ ЗВУКОИЗОЛЯЦИЯ ДБ йо 1* ЗВУКОИЗОЛЯЦИЯ ДБ и
5 ОГНЕСТОЙКОСТЬ ПОЛУОГН. 5 ОГНЕСТОЙКОСТЬ Поль
6 ОБРАБОТКА ПОВЕРХНОСТИ ЗАТИРКА 6. ОБРАБОТКА ПОВЕРХНОСТИ ЗДТ
7. ГВОЗДИМОСТЬ УДОВЛ. 7 ГВОЗДИМОСТЬ У| лс
ПЕРЕГОРОДКИ
ЛИСТ N1O
ПЕРЕГОРОДКИ КАРКАСНЫЕ С ОБШИВКОЙ ЛИСТАМИ
СУХОЙ ШТУКАТУРКИ /ШИТРОК/
План
СТОЙКИ СЕЧ 50-100
А-Оо
-150--
ПРИМЫКАНИЕ К ДВЕРНОЙ КОРОБКЕ
ПРИМЫКАНИЕ К
^4-
400
МАТ ИЗ МИНЕРАЛЬНОМ ШЕРСТИ
СТРОИТЕЛЬНАЯ БУМАГА
ДЕТАЛЬ ЗАБИВКИ ГВОЗДЕЙ
ПРИМЫКАНИЕ К СТЕНЕ
СЕТКА
ЗАТИРКА
ВКЛАДЫШ СЕЧ.20'100 ^-ШИТРОК ГВОЗДИ
° A^'i
ГВОЗДИ,/—ШИТРОК о
ПРИМЫКАНИЕ К ПОЛУ
\- ДОО ----г
'50 ВКЛАДЫШ СЕЧЕНИЕ 20-100
СЕТКА
ПРОСМОЛЕ -
ПРИМЫКАНИЕ НАЯ ПАКЛЯ.
К ПЕРЕГОРОДКЕ
ШИТРОК
_ 50'50
БРУСОК —g—
СКОБА ИЗ ПОЛОСЫ ДО-3
НАЩЕЛЬНИКт НАЩЕЛЬНИК
11
НИЖНЯЯ ОБВЯЗКА
из доски-50
толь
ТЕХНОЭКОНОМИУЕСКИЕ ПОКАЗАТЕЛИ
МЕЖДУКОМНАТНАЯ МЕЖДУ КВАРТИРНАЯ
1 ОБШАЯ ТОЛЩИНА мм 130 t ОБЩАЯ ТОЛЩИНА мм 130
а. ВЕС1М2 кг Д5 2 БЕС 1Ма кг 55г
3. ЗВУКОИЗОЛЯЦИЯ as До 3. ЗВУКОИЗОЛЯЦИЯ АС Д2
д ОГНЕСТОЙКОСТЬ ПОЛУрГОР. д. ОГНЕСТОЙКОСТЬ ПОЛ.УСГОР
5 ОБРАБОТКА ПОВЕРХНОСТИ ЗАТИРКА 5 ОБРАБОТКА ПОВЕРХНОСТИ затирка
6. ГВОЭДИМОСТЬ ПЛОХАЯ 6 ГВОЭДИМОСТЬ ПЛОХАЯ.
ПЕРЕГОРОДКИ КДРКАСНЫЕ С ОБШИВКОЙ СВАРНОЙ РУЛОННОЙ
ГАЛЬВАНИЗИРОВАННОЙ СЕТКОЙ ИОШТУКАТУРКОЙ ПО НЕЙ
ПЕРЕГОРОДКИ
ЛИСТЬГ И
Примыкание перегородки к стене
Фасад
4оо
аоо
ю
План 2-2
40-
Деталь металлической сетки из
ПРОВОЛОКИ
200-3
Примыкание к полу
ТОЛЬ
1-50-1-50-1-50 »-50-1-
Рулон СЕТКИ
КАРТОН
1200
Сетка
СКОБ»
—МЕТАЛЛИЧЕСКИЯ СЕТКА на картоне
ШТУКАТУРКА ПО СЕТКЕ
•—Металлическая сетка на картоне
--ШТУКАТУРКА ПО СЕТКЕ
U00 ”
|_металлическая сетка
на картоне
—штукатурка по сетце
Стоика 50-100 \
V— СМОЛЯНАЯ ПАКЛЯ
Закрепы через600-1000
Сопряжение с дверной коробкой
<4-00
План 1-1
1—650—1
Лицевая сторона (9) Тыльная сторона
КАРТОН
Зазор
Примыкание к перегородке
Примыкание к потолку
мат из минеральной
ШЕРСТИ
СТОЙКА 50-100
□То
—М!юо -
^МЕТАЛЛИЧЕСКАЯ
СЕТКА на картоне
— ШТУКАТУРКА ПО
СЕТКЕ г
Скоба из
полосы
4о-з
Сопряжение перегороди
под углом
СТОЙКИ 50-100
ТЕХНОЗкОНОМИЧЕСКИЕ показатели
МЕЖДУКОМНАТНАЯ________
t Общая толщина мм 130
2 ВЕС 1мг кг U5
3 ЗВУКОИЗОЛЯЦИЯ ДБ 36
ll ОГНЕСТОЙКОСТЬ ПОЛУСГОР.
5 обработка поверхности ШТУКАТУР.
6 гвоздимость ПЛОХАЯ.
междуквартирная
t ОБЩАЯ ТОЛЩИНА мм 130
2 ВЕС1М2 кг 55
3 ЗВУКОИЗОЛЯЦИЯ ДБ 4|
11 ОГНЕСТОЙКОСТЬ ПОЛУСГОР.
5 ОБРАБОТКА ПОВЕРХНОСТИ ШТУКАТ
6 ГВОЗДИМОСТЬ УДОВЛЕТВ
Обвязка из ДОСОк-50-
ШТУКАТУРКА
ПО сетке
МЕТАЛЛИЧЕСКАЯ СЕТ-
КА НА КАРТОНЕ
В
ШТУКАТУРКА по СЕТКЕ
МЕТАЛЛИЧЕСКАЯ СЕТКА
обвязка из ДОСКИ-50
75
ПЕРЕГОРОДКИ
ЛИСТК 12
ПЕРЕГОРОДКИ КАРКАСНЫЕ
С ДВУХСЛОЙНОМ СРИ&РОАИТО&ЫМ ЗАПОЛНЕНИЕМ
Примыкание к стене
Разрез м
Примыкание плит
Сопряжения перегородок
Примыкание к коробке
Техноэкономические
показатели
Междуквартирная
1 Общая толщина ММ ПО
2 Вес 1мг КГ 90
3 Звукоизоляция ДБ 39 1)
h Огнестойкость ПОЛУСГОР
5 Обработка поверхности ШТУКАТУР
6 Гвоздимость Хорошая
ПЕРЕГОРОДКИ
СРИБРОЛИТОВЫЕ ДВУХСЛОЙНЫЕ
ПЕРЕГОРОДКИ
ЛИСТЯ 13
Разрез 2-2
(Т) Разрез 5-5 -
Сопряжения перегородок
Техноэкономические пока
BJ ЗАТЕЛИ
—^МЕЖД У КВАРТИРНАЯ
t Овшдя толщина мм по
2. Вес 1ма кг 90
3. Звукоизоляций ДБ 4Ь
k. Огнестойкость ПОЛУСГОРАЕМ
5. Обработка поверхности ШТУКАТУРКА
6 ГВОЭДИМОСТЬ Хорошая
ПЕРЕГОРОДКИ
ПЕРЕГОРОДКИ
ФИБРОЛИТОВЫЕ ОДНОСЛОЙНЫЕ
ЛИСТДГ 14
КРЕПЛЕНИЯ КОРОБКИ
вид по 2-2
КОРОБКА
- Уголок 30'30
ГВОЗДИ 0-2.6-50
Полоса
1ю»з
ШТУКАТУРИ
к коробке
Наличник
Штукатурка 15
Коробка
Сопряжения
ТЕХНОЭКОНОМИНЕСКИЕ ПОКАЗАТЕЛИ
УКОМНАТНАЯ
10-15
ПАКЛЯ
СМОЛЕНАЯ
зо
Бруски
Гвозди й-3,5
6-100черёЗ 750
/—ШТУКАТУРКА 15
рО*^
5°-7п
°-'Оо
Разрез i-f
Закре-
пы
Примыкания
Пакля смоленая
Сетка
ГВОЗДИ CL-2; £-<10
Закрепы
ЕЙ РЯД
Сетка
2-й РЯД
Деталь
КРЕПЛЕНИЯ ПЛИТЫ К КОРОБКЕ
Защитный уголок
ИЗ досок 16'150
СКОБ/.
1 Общая толщина Мм too
2 Вес 1мг КГ то
3 Звукоизоляция ДБ 38
U Огнестойкость ПОЛУСГОРАЕМ
5 Обработка поверхности ШТУКАТУРКА
6 ГВОЗДИМОСТЬ Хорошая
ПЕРЕГОРОДКИ
ЛИСТЯ 15
ПЕРЕГОРОАКИ
ПЛИТНЫЕ ДВУХСЛОЙНЫЕ
Примыкан ИЯ
К СТЕНЕ?
ВАРИАНТ
/Обручная сталь
сечение 25«1.3, С-200
Нормально
Гвозди d-5-,H50
Толь
Техно экон омические
ПОКАЗАТЕЛИ
Междуквартирная
Примечание Перегородки могут выть из гипсобетонных, бетонных,
1 Общая толщина ММ 1^О-?СО
г Вес 1мг КГ 120-200
3. Звукоизоляция ДБ lil-lik 1
и Огнестойкость ПОЛУОГНЕСТ
5 Обработка поверхности ШТУКАТУРКА
в Гвоздимость Плохая
ШЛАКОБЕТОННЫХ,ШЛАКОГИПСОВЫХ И ШЛАкО’-БЕТОМО-ОПИЛОЧНЫХ
плит
перегородки
ЛИСТ N 16
дерегородки плитные: пеногипсовые, пенобетонные и
ПЕНОСИЛИКАТНЫЕ С ОФАКТУРЕННОЙ ПОВЕРХНОСТЬЮ
Направляющие шаблоны для
СБОРКИ ПЛИТНЫХ ПЕРЕГОРОДОК (а4)
— '^ПРИМЫКАНИЕ и
ПЕРЕГОРОДКЕ
фасад
-.25’ад
сетка
ПРОСМОЛЕНАЯ ПАКЛЯ
8
“I S
1РЯД
ю
ЗАТИРКА
ШТЫРЬ CI-6 t-300
В0°
3
ПОЛОСОВАЯ
900
однослойные
50
Вряд
600
-4
200
ИКг"'|".....
^♦800 I)—ШО -И1*00* 600 -1-воо
50
—".Л .И; Ж
1Т5°юоо—4-1— 600 4—600 1- 60 0
200 50
8
^затирка
60°
R
8Г
штырь а-6 с-гоо
VЧЕРЕЗ ШОВ
раствор
1РЯД
ДВУХСЛОЙНЫЕ
2 РЯД
ВАРИАНТ КРЕПЛЕНИЯ ДВЕРНОЙ
КОРОБКИ
ПРОСМОЛЕ
МАЯ ПАКЛЯ
штырь d-6
300 МЕР ШОВ
I -3
к
ЗАТИРКА-' *
(V) Примыкание кстене (V) Примыкание к потолку
ТОЛЬ ИЛИ ПРОСМО
ЛЕНАЯ ПАКЛЯ
у
h=
200
В?
та
__ -------------------
Ьт*"Н- ’ООО —U- 800 -1—600 -1- 600 - 6
0 50 50 У
2?
50
Анкер из печной СЕТКА
ПРОВОЛОКИ В ШВАХ рРОСМСГ
ЛЕНАЯ ПАКЛЯ,
л. СКОБА А’Н
.ПП ЗАТИРКА.
“ШО ШТЫРЬ 010 £'200
ЧЕРЕЗ ШОВ
ИЗ ПОЛОСЫ <Ю* 3
%
V,
ДЕРЕВЯННАЯ
ПРОКЛАДКА 50
та- . I ,
। еоо Д-воо 4—
50
Примыкание плит к дверной коробке
50’60
ДРАНКА
ИЛИ СЕТКА
10)зо<бс
ДРАНКА ИЛИ
Сетка
35
„ЯП , ЗАВЕРЬ
5°т°° 1— юоо
б0>50
*35 ,
ДРАНКА ИЛ И / 50 j0 -тДВЕРЬ 850 * »Г7
СЕТКА ----- 1000 ' ----
деталь примыкания между-
КВАРТИРНОЙ ПЕРЕГОРОДКИ
feto ДВЕРЬД?
ч—800 650ТА
+ 92 -»
Примыкание к полу
СЕТКА ИЛИ ДРАНКА
ТОЛЬ ИЛИ ПРОСМОЛЕНАЯ
ПАКЛЯ
сетка
атиркА
толь
ТОЛЬ ИЛИ ПРОСМОЛЕ-
АЯ ПАКЛЯ
ШТЫРЬ (^10,6-200 ЧЕРЕЗ шов
ТЕХНОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ.
э ИЛИ
;моле-
ПАКЛЯ
СКОБА ,.б"
'—Закрепы
3 СКОБА б
МЕЖЛУКОМНАТНАЯ МЕЖДУКВАРТИРНАЯ
1 Общая толщина too 1 ОБЩАЯ ТОЛЩИНА 160
2 вес1мгв кг то-ео 2. ВЕС 1М2ВКГ юс- iso
3. ВЕС! ЗАЕМ. 400’1000 24-32 3. ВЕС |ЭЛЕМ.400’1000 Зб-4а'
4 звукоизоляция В до В 37 4 звукоизоляция в/ ДБ 4о
5 огнестойкость ПОЛУОГН 5. ОГНЕСТОЙКОСТЬ ПОЛУОГН
6 ОБРАБОТКА ПОВЕРХ. ЗАТИРКА 6. ОБРАБОТКА ПОВЕРХ ЗАТИРКА
7 ГВОЭДИМОСТЬ хорошая 1 ГВОЭДИМОСТЬ ХОРОШАЯ
ПЕРЕГОРОДКИ
ЛИСТЫ 17
ПЕРЕГОРОДКИ ПЛИТНЫЕ ШЛАКОБЕТОННЫЕ, ПУСТОТЕЛЫЕ
С ВЕРТИКАЛЬНЫМ НАПРАВЛЕНИЕМ ПУСТОТ
ПРИМЫКАНИЕ ПЕРЕГОРОДКИ К СТЕНЕ
СКОВА „б
2 РЯД
СКОВАЛ
950
/ 5001— 1000 —4-500 А- 650 -Н-500 L 150 -
1РЯД
1—950 4
—950 -.
950
ПРИМЫКАНИЯ
30
50
КАВЕРНОЙ КОРОБКЕ
ТИПЫ ПЛИТ
УКРЕПЛЯЮЩИЙ БРУСОК
-ПРОСМОЛЕНАЯ ПАКЛЯ
1 I i| IT IqT'
II ' II *4
4&
40 „„40
СЕЧЕНИЕ 1-1
35
4o44f6ot2l60UtB5^o
П; р ^irVn
351
15
ПРОСМОЛЕНАЯ ПАКЛЯ
гвозди
t’150
ДЕРЕВЯННАЯ^
ПРОБКА
СКОБА„Б”
ТОЛЬ
ПРИМЫКАНИЕ к перегородке
РАСТВОР
РАСТВОР
<г>
8 S
СКОБА„в"
ПРИМЫКАНИЕ К ПОТОЛКУ
РАСТВОР
СКОВА „В’
СК06А ..Г
КОБА „А"
ПРОСМОЛЕНАЯ
ПАКЛЯ
Сопряжение под
углом
СЕТКА
ПРИМЫКАНИЕ К ДВЕРНОЙ
КОРОБКЕ
Р-160 -
ПРИМЫКАНИЕ к полу
80
150
ПРОСМОЛЕНАЯ
ПАКЛЯ
СЕЧЕНИЕ 2-2
70
СЕЧЕНИЕ 2-2
L35
Скоба „а
"F
4о
э
л
ПРОСМОЛЕНАЯ
ПАКЛЯ
5
35
СКОВА „В"
АРМАТУРНАЯ СТАЛЬ 0=6-5
ПО МЕСТ9
Деревянная прок
кА 50
толь 2 слоя
ГЕХНОЭКОНОМиЧЕСКИЕ показатели
МЕЖДУКВАРТИРНАЯ МЕЖДУКОМНАТНАЯ
1 ОБЩАЯ ТОЛЩИНА. 160 1 ОБЩАЯ ТОЛЩИНА '6С
2 весим* в кг с ЗА- СЫПКОЙ ШЛАКОМ 115 2 ВЕС <Мг В КГ 12!
3 БЕС 1 ЭЛЕМ UOO‘IOOO 44 3 ВЕС 1ЭЛЕМ. 400-1001 4L
4. звукоизоляция ед Б 43 4 ЗВУКОИЗОЛЯЦИЯ БД Б. 4-
5 ОГНЕСТОЙКОСТЬ ПОЛУОГН 5 ОГНЕСТОЙКОСТЬ ПОЛ
Б ОБРАБОТКА ПОВЕРКИ затирка 6 ОБРАБОТКА ПОВЕР- ХНОСТИ ЭАТ1.
7 ГВОЗДИМОСТЬ ПЛОХАЯ 1 гвоздимость . плс
ХРЕГОРОДКИ ПЛИТНЫЕ ГИПСОБЕТОННЫЕ ПУСТОТЕЛЫЕ
-X ГОРИЗОНТАЛЬНЫМ НАПРАВЛЕНИЕМ ПУСТОТ
ЫРИ
ПЕРЕГОРОДКИ
ЛИСТ N 18
СРАСАД
СОПРЯЖЕНИЕ ПЛИТ
РАСТВОР
ЗАТИРКА
so
ПРИМЫКАНИЕ К СТЕНЕ
<000
-ЭОС
(V) Примыкание к перегородке
РАСТВОР
200-
СЕТКА
М'
50
-PACTBWV-ЗАТИРКА
Uool-800 -l/tOOO —U- 8'00
200 50
штырь a-в t'EOO
ЗАТМРК
к
1 РЯД. /,
ПРИМЫКАНИЕ ПЛИТ К
ДВЕРНОЙ КОРОБКЕ
СОПРЯЖЕНИЕ ПОД
УГЛОМ
п
и1
ШТЫРЬ 0.-6 С-200
ЧЕРЕЗ ШОВ
ПРИМЫКАНИЕ К ПОТОЛКУ
АСТВОР
СКОБА
\толь ИЛИ ПРОСМО
ЛЕНАЯ ПАКЛЯ
О
lib
50 «ДО
5-
О 50 900
юоо
->Гоо4
3 3 ПРИМЫКАНИЕ К ПОЛУ
7
толь или просмоле-
НАЯ ПАКЛЯ
ТЫРьЙЮ L-200
ЧЕРЕЗ ШОВ
СЕТКА
ДРАНКА ил
сетка
БРУС 50'60
+ по
4100
ШТЫРЬ 0.-6 С=300
просмоленая пакля
ЗАТИРКА
«й ТОО
f- ТОЛЬ ИЛИ ПРОСМОЛЕ-
/"ная ПАКЛЯ
ДЕРЕВЯННАЯ ПРОКЛАД-
КА-50
ТОЛЬ 2 СЛОЯ
БРУС 50x60
ТЫРЬ Й56 с-200
СЕТКА ИЛИ ДРАНКА'
ШТЫРЬ/ / \ йо1иЛ®5дЬ
tl-6E’2OO/ 50 35 ,эи ШТЫРЬО'6 £=300 ТЕХНОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
z—ДРАНКА ИЛИ СЕТКА ЧЕРЕЗ ШОВ мпил uunuuiTu *а
дранка или сетка междукомнатная
I ;и { ДВЕРЬ
50 30 35 850
штырь а* ю е=гоо
АНКЕР из ПЕЧНОЙ ПРОВОЛОКИ
ВО ВСЕХ ШВАХ ПАИТ.
ш
ТОЛЬ ИЛИ ПРОСМОЛЕ
НАЯ ПАКЛЯ
оо
оо
оо
оо
160+
оо
юр
160
850
9
ТИ'ПЫ П-ЛИ-Т
о
о
о
о
100
о
о
<00
о
ю
ОБЩАЯ ТОЛЩИНА 1 110
2 ВЕС1М2ВКГ too
3 ВЕС1ЭЛЕМЕНТА 400'1000 э4
4 ЗВУКОИЗОЛЯЦИЯ ВД.Б. 40
5 ОГНЕСТОЙКОСТЬ • ПОЛУОГН
6 ОБРАБОТКА ПОВЕРХНОСТИ ЗАТИРКА
7 ГВОЗДИМОСТЬ ПЛОХАЯ
МЕЖДУКВАРТИРНАЯ
1 ОБЩАЯ ТОЛЩИНА по
2 ВЕС 1М2 В КГ 155
3 ВЕС 1ЭЛЕМЕНТА 400'1000 55
4 ЗВУКОИЗОЛЯЦИЯ В Д Б 425
5 ОГНЕСТОЙКОСТЬ ПОЛУОГН.
б ОБРАБОТКА ПОВЕРХНОСТИ ЗАТИРКА
7. ГВОЗДИМОСТЬ ПЛОХАЯ.
ПЕРЕГОРОДКИ
ЛИСТЯ 19
ПРИМЫКАНИЙ ПЕРЕГОРОДОК К ПОТОЛКАМ
Примыкания перегородок
К ЖЕЛЕ30БЕТО ИНЫМ БАЛКАМ
В РУБЛЕНЫХ И БРУСЧАТЫХ
ЗДАНИЯХ
Плитных и щитовых
Крепление перегородок
X COS -1-002.-0017
~ IOOO
разрез 2-2
ПРИМЕЧАНИЯ
Скобы изготовляются из полосовой
СТАЛИ СЕЧЕНИЕМ АО'ЗММ
Размеры С, 1,,£г определяются про-
ектом
ДЕТАЛИ ПРИМЫКАНИЙ ПЕРЕГОРОДОК К ПОЛАМ ПЕРЕГОРОДКИ
Л МСТЯ 20
УСТАНОВКА ПЕРЕГОРОДКИ
(7) Вдоль ДВОЙНОЙ БАЛКИ
ВДОЛЬ ОДИНАРНОЙ БАЛКИ
При перегородках
из бетонных плит'
ДЕРЕВЯННАЯ ПОД-
КЛАДКА , Б ВИДЕ дос-
ки, НЕ ставится;
ПЛИТЫ ОПИРАЮТСЯ
НЕПОСРЕДСТВЕННО
НА РАСТВОРЕ НА
Ж Б ПЛИТУ
ПРИМЕЧАНИЯ
I Во ВСЕХ ДЕТАЛЯХ ОБДЕЛКА УГЛА ГАЛТЕЛЬЮ ПОКА
ЗАМА Б ДВУХ ВАРИАНТАХ: СЛЕВА-В СЛУЧАЕ.ЕСЛИ
ПЕРЕГОРОДКА ШТУКАТУРИТСЯ СПРАВА-ЕСЛИ ПЕРЕ-
ГОРОДКА НЕ ШТУКАТУРИТСЯ
а На дет 3 ДАМЫ-ДВА ВАРИАНТА КРЕПЛЕНИЯ РИГЕ
ЛЯ МА ГВ03ДЯх”и ПОДВЕСКОЙ НА ХОМУТАХ
ЛИСТ Я 21
ПЕРЕГОРОДКИ ИЗ КЕРАМИКОВЫХ КАМНЕЙ
ПЕРЕГОРОДКИ
Примыкание к дверной короек
Фасад
га
га
РАСТВОР.
связи
гряд
2 ряд
УГОЛ
6
АРМАТУРА
а-ь-e
I I 11" t" I I" Г>
к200^ 200 200 ЮО
) 200+ ^ОсГ 200* 1-
ШТУКАТ
УГОЛЬНИК
Примыкание к потоаку
□
толь 2 СЛОЯ
МЕЖДУКОМНАТНАЯ
ПРИМЫКАНИЕ К ПОЛУ
ШТУКАТУРКА
ПРОСМО-
ЛЕНАЯ
ШТУКАТУРКА
Типы КАМНЕЙ.
ПРОСМОЛЕНАЯ ПА-
СКОБА
ШТУКАТУРКА
юо' гоо
^3
200
УГОЛьнА*
4 420а 200 200ч 200
у ioo 200 200 год
4д ПРИМЫКАНИЕ перегородки
к ПЕРЕГОРОДКЕ
1РЯД
К СТЕНЕ
‘2 РОД
ШТУКАТУРКА
ПРОСМОЛЕНАЯ
ПАКЛЯ
„„ УКАТУРКА
ж —Г е
I РЯД
СВЯЗИ ИЗ полосо-
вой СТАЛИ 20 к 2 МЕР РЯД
связь из поло-
совой СТАЛИ 20’2
ШТУКАТУРКА
2 РЯД
О)
СВЯЗИ ИЗ ПОЛОСОВОЙ
стали го»г
иО —+
ШТУКАТУРКА
ПРИМЫКАНИЕ К
ДВЕРНОЙ КОРОБКЕ.
"(б) Техноэкономические по)
показатели
е
ШТУКАТУРКА-7/
А-ЗГОЛЬН
1 ВЕС ОДНОГО КАМНЯ 90x290’290 КГ Е
2 ОБЩАЯ ТОЛЩИНА ПЕРЕГОРОДОК мм
3 ВЕС 1М2 КГ
4 ЗВУКОИЗОЛЯЦИЯ ДБ.
5. огнестойкость полуа
в ОБРАБОТКА ПОВЕРХНОСТИ штук
7 ГВОЭДИМОСТЬ плох.
МЕЖДУ КВАРТИРНАЯ
1 ВЕС ОДНОГО КАМНЯ 90'290’290 КГ
2 ОБЩАЯ ТОЛЩИНА ПЕРЕГОРОДОК мм
3 ВЕС 1мг КГ
4 ЗВУКОИЗОЛЯЦИЯ А-Б.
5 ОГНЕСТОЙКОСТЬ ПОЛИС
6. ОБРАБОТКА ПОВЕРХНОСТИ ШТУК
7. ГВОЭДИМОСТЬ ПЛОХ
ПЕРЕГОРОДКИ
ЛИСТК 22
ПЕРЕГОРОДКИ
АРМО- КИРПИЧНЫЕ толш,.160мм
Примыкание перегородки
К ДВЕРНОЙ КОРОБКЕ
ТЕХМОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Междуквартирная
1 Общая толщина ММ 160
г ВЕС 1м2 КГ гео
3 Звукоизоляция А.с А5.2
•г Огнестойкость Огнестойк
5 Обработка поверхности Штукатурка
6. Гвоздимость Плохая
ПЕРЕГОРОДКИ
АРМО-КИРПИЧНЫЕ толщ. 100мм
ПЕРЕГОРОДКИ
ЛИСТ Я 23
Q разрез м
Скоба d-8
ШТУКАТУРКА
Штукатурка
Кирпич
Гвозди d-г.е
Коробка
наличник
^КОРОБК
гвозду
Техноэкономические показатели
Междукомнатная
Отгиб верт
ной пелось
х— отгиб гор
НОЙ ПОЛОС
Вертикальна
тура-памечна
-25’ 1,3мм
'-КОРОБКА устанавливается ОДНО
ВРЕМЕННО С. КЛАДКОЙ
Горизонтальна
ТНРА-ПАЧЕЧНАТ
-25» 1.3 мг
Пачечная сталь
-25'1.3
Предельная длина перегородки
53500
огь
П РИМ bl КАМИЯ
К СТЕНЕ
ДЕРЕВЯННАЯ ПРОБКА 0-25
Г- гБОЗДИ а- 3.5 . С- ЮО
Отгиб горизонтальной
полосы
it ) И ПЕРЕГОРОДКЕ
— •-I
Пачечная -
сталь-25' 13
ШШШШ
1 Общая толщина ММ. 100
2 Вес 1мг кг. 175
3 Звукоизоляция ДБ. 43
д Огнестойкость ОГНЕСТОЙ
5 Обработка поверхности Штукатур
6 Гвоздимость ПЛОХАЯ
ПЕРЕГОРОДКИ
ИЗ ЛЕГКОБЕТОННО1Х КАМНЕЙ
Фасад
Разрез 1-1
ПЕРЕГОРОДКИ
AUCTN 2А
Примыкания
2й ряд
ПЕРЕГОРОДОК
1ряд
К КОРОБКЕ
Пакля
Наличник
КОРОБКА
Техноэкономические показатели
Междукомнатная
1 Общая толщина ММ 120
г Вес t№ кг 180
3 Звукоизоляция ДБ 4з
4 ОГНЕСТОЙКОСТЬ ОГНЕСТОЙК.
5 Обработка поверхности Штукатурка
6 Гвоздимость Плохая
МЕЖДУ КВАРТИР ПАЯ-
i ОБЩАЯ ТОЛЩИНА мм 220
2 Вес 1мг кг 290
3 Звукоизоляция ДБ Ьб
И Огнестойкость Огнестойк
5 Обработка поверхности Штукатурка
6 Гвоздимость Плохая
ДЕТАЛИ
ОПИРАНИЙ КАМЕННЫХ ПЕРЕ ГОРОДОК
УСТАНОВКА ПЕРЕГОРОДКИ
ШТУКАТУРКА
•Кирпич
СТЕРЖНИ ВЕРТИКАЛЬНОЙ АРМАТУРЫ
ПРОПУСКАЮТСЯ В ДЫРЫ УГОЛКА И ЗАГИ-
БАЮТСЯ
Кирпичная стенка—
Уголок И ДВУТАВР ста-
вятся ПО РАСЧЕТУ
Уголок НА СВАРКЕ
ИЛИ БОЛТАХ
Между ригелем и пли-
той ОСТАВЛЯЕТСЯ ЗАЗОР
НЕ МЕНЕЕ 20 мм
100
Поперек балок
т- юо
1751
Швеллер
расчету
ПЕРЕГОРОДКИ
ЛИСТЯ 25
КИРПИЧ
Кирпичная стенка
hiiiiiiiiiiiiiiiiniiiiniii
Продольные стер
Cl-бмм ДЛЯ КРЕПЛЕ
ВЕРТИКАЛЬНЫХ СТ
ЖНЕЙ.
СКОБЫ Ц-ВмМ
Бетонная^подншка^
ВЫРАВНИВАЮЩАЯ ПО-
ВЕРХНОСТЬ.
По БЕТОННОМУ ОСНОВАНИЮ
_ НА ГРУНТЕ
•f-100-
*7.5 .,ч ,,17.5
- — ~ОО • — •
аШтукатурка
Штукатурка----'
*1 •
llllllllllllllllllllllllliul
Шлакобетон
Легкобетонный накат-
-Кирпич '
Вертикальная
арматура а-6’
МЕТЛАХСКИЕ ПЛИТКИ S-,
Цементная подготовкл-
30
J7.5
65 Т-
Кирпичная
стенка 120
Бетон (извест
ВЫЙ или U.EME
ный 130)
Рубероид или толь
Зслоя
Вертикальная арматур
(—МЕТЛАХСКИЕ ПЛИТКИ
—Цементная подготое
—Бетон <оо (м-зо).
Кирпич
Чистый ПОЛ
лаги |1ю/г
Подкладка 30
КИРПИЧНАЯ
ПИЛЯСТРА 250-130^
Тольв2слс
Продольный стер-
жень С1-6ММ,П0ДВЕ
ШЕННЫЙ -к ШВЕЛЛЕРУ
к.
----100
ПРИМЕЧАНИЕ
Детали армо-кирпичных перегородок, показанные
на ЭТОМ ЛИСТЕ,ДАНЫ ДЛЯ СЛУЧАЯ АРМИРОВАНЙЯ.КЛАДКИ
круглой сталью. Армирование пачечной сталью пока-
зано НА ЛИСТЕ №23
V. КРЫШИ
1. СТРОПИЛА
СТРОПИЛА
СТРОПИЛА . ДЕРЕВЯННЫЕ НАСЛОННЫЕ СТРОПИЛА
M1CTN2
ОДНОСКАТНЫЕ
350-/100
КОРОТКИЙ МАУЭРЛАТ
t ДО 4500
I ДО 6500
подкосы под
ТРОПИЛЬНОЙ
перекры-
тие
КАЖДОЙ
ногой
СТРОПИЛЬНАЯ
НОГА
МАУЭРЛАТ д
ПЕРЕКРЫТИЕ
МАУЭРЛАТ
СТРОПИЛЬНАЯ
НОГА
— МАУЭР-
бревен
из
из досок
подкосы, показанные пунктиром, ставятся или
ТОЛЬКО В МЕСТАХ СТОЕК. КАК ПОДКОСЫ ЖЕСТКО-
СТИ, ИЛИ ПОД каждую стропильную ногу
(ПРИ НАЛИЧИИ СТОЛБОВ НИЖНИЙ ЛЕЖЕНЬ ПРЕ-
ВРАЩАЕТСЯ в прогон)
СТРОПИЛЬНАЯ
НОГА
45°
350-000
3,5
перекрытие
перекрытие
продольные стены или столбы
t до 15000
Примечание.
i Уклон стропильных ног ПРИНИ-
МАЕТСЯ 3 ЗАВИСИМОСТИ от
МАТЕРИАЛА КРОВЛИ.
МАУЭРЛАТ
ПРОГОН
подкос
ПРОДОЛЬНАЯ стена
ИЛИ СТОЛБЫ
СТОИКА
ПЕРЕКРЫТИЕ
ДО 12000
t
из досок
ИЗ БРЕВЕН
СТРОПИЛЬНАЯ
НОГА
Подкосы И РАСПОРКА, ПОКА-х
занные пунктиром, ставят-
СЯ ИЛИ ТОЛЬКО, в МЕСТАХ СТО-\\
ек, КАК ЭЛЕМЕНТЫ ЖЕСТКОСТИ,\\ -JO0
ИЛИ ПОД КАЖДУЮ СТРОПИЛЬНУЮ^'
ногу.
ПРОГОНЫ
.6 ,
“СТОИКА
РАСПОРКА
СТРОПИЛА
СТРОПИЛА
деревянные: наслонные
ЛИСТЛ'З
ДВУХСКАТ НЫВ
КРЕПЯТСЯ СКРУТКАМИ
СТРОПИЛА ИЗ ДОСОК
нт ..ima1 .'.'Ti" м'лjasa—ваяй:! •.^тд.дч.ти»
1. Сечения элементов стропил подбираются по расисту. Цоказанмые
НА ЧЕРТ?КАХ - относятся К НАИБОЛЕЕ употребительным.
2 Сплошной мауэрлат укладывается при стенах из малопрочных ма-
териалов и при частой расстановке стропил: а «до 1500 мм, при
РЕДКОЙ РАССТАНОВКЕ СТРОПИЛ: а.‘Ь0ЛЕ6 IS00MM - СПЛОШНОЙ МАУЭРЛАТ
ЗАМЕНЯЕТСЯ НА КОРОТЫШИ ДЛИНОЙ С»Б0О-80ОММ
СТРОПИЛА ВАЛЬМОВЫХ КРЫШ СТРОПИЛА ЛИСТ N 5
ПЛАН' СТРОПИЛ
при одном коньковом прогоне
КОБЫЛКИ
МАУЭРЛАТ
накосныи ригель
СТОИКА
перевод
СТОИКА
МАУЭРЛАТ
СТРОПИЛЬНАЯ НОГА—
СКОБЫ
ПРОГОНЫ
-НАКОСНАЯ СТРОПИЛЬНАЯ
НОГА
гнезло
кля ШПРБНГВАЯ
НАРОЖНИК -7
СТРОПИЛЬНАЯ
НОГА
-МАУЭРЛАТ
КОНЬКОВЫЙ ПРОГОН
(Т) ПЛАН СТРОПИЛ
ПРИ ДВУХ ПРОГОНАХ ШПРЕНГЕЛЕ И СТОЙКЕ
МАУЭРЛАТ
СТРОПИЛА
ДЕТАЛИ ДОСЧАТЫХ СТРОПИЛ
AHCTN6
ДЕТАЛИ ДОСЧАТЫХ СТРОПИ/\ СТРОПИЛА ЛИСТ N7
СВОРНО-РА ВВОДНЫЕ СТРОПИЛА ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ СТРОПИЛА
ЛИСТ N 8
с к е м д
КОНЬКОВАЯ ДОСКА
СТОЙКА ЮОХЮО
ОБРешеТКА’ПРИБИВАВМЫ!
к уложенным щитам
БОЛТЫ d
подкос
РАЗВОДНАЯ СТР'.
ПИЛЬНАЯ НОГА
50x100
РАЗВОДНОЙ ПОДКОС
100 х I00
ДО 13000
УПОРНАЯ^
ДОСКА
МАУЭРЛАТ
прогон
ДЕТАЛИ
ЧОО
РАЗВОДНАЯ
СТРОПИЛЬНАЯ НОГА
НАКЛАДКА
ПРОГОН
ВИД по 1-1
СТОИКА
вил по 2-2
стропила в сведенном
виде
просвет в обрешетке
ДЛЯ УКЛАДКИ доски
по месту
щит обрешетки
(для метАЛАимеской кровли)
РАСКОС 50X50
ОБРЕШЕТКА
-Г__л
стропильные ноги
нт . ф _ -.
гвозди Ьюо
КОБЫЛКА
прибивается
после уста -
НОВКИ ЩИТА
СТРОПИЛА
ДЕТАЛИ БРЕВЕНЧАТЫХ СТРОПИЛ
СТРОПИЛА
ЛИСТ N10
ДЕТАЛИ БРЕВЕНЧАТЫХ СТРОПИЛ
ПЛАН 2-2
ПЛАН 1-1
ПЛАН 3-3
СТРОПИЛА
ДЕТАЛИ БРЕВЕНЧАТЫХ СТРОПИЛ
AMCTN 11
ОПИРАНИС- подкосов
В МЕСТАХ стоек
ДЕТАЛИ БРЕВЕНЧАТЫХ СТРОПИЛ
ВАЛЬМОВЫХ КРЫШ
СТРОПИЛА
ЛИСТ N12,
СТРОПИЛА
ДЕРЕВЯННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ
ЛИСТ 13
t до 8000
-t до 10000
СТРОПИЛА
ЛИСТ N14
АЕРЁВЯк'ИЫХ СТРОПИЛЬНЫХ ФЕРМ
СТРОПИЛА
СМЕШАННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ
ЛИ СТ К’15
ДЕТАЛИ СМЕШАННЫХ СТРОПИЛЬНЫХ ФЕРМ
СТРОПИЛА
ЛИСТ №16
РАЗРЕЗ М
швеллер по расчету
болты
сиг
подкос
БОБЫШКА
'СТАЛЬНОЙ
тяж
ШТЫРЬ
0-16, £=100
ПЛАН
ПОДКОС
СТАЛЬНОЙ
ПОДВАЛКА
ПОДКЛАДКА
КОСЫНКИ
ВЕРХНИЙ
пояс
СТАЛЬНЫЕ
тяжи
СТАЛЬНОЙ
тяж
ПОДКЛАД
ВЕРХНИЙ пояс -•
Lckf4 hep
ЕскжЕОСМ
Пор-'/З-'ЛО
пояс
ПОДБАЛКА
СЖАТЫЙ
ПОДКОС
Д5»2ОММ
СКОБА
10 ММ ЗАЗОР МЕЖДУ
ВЕРХНИМИ БРУСЬЯМИ
НАКЛАДКИ
ВЕРХНИЙ
пояс
нижний
пояс
БОЛТ С ГАЙКОЙ И ШПЛИНТОМ
КОСЫНКА
СТАЛЬНЫЕ
тяжи
ШВЕЛЛЕ
СВАРНОЙ
ШОВ
ОТВЕРСТИЯ
ДЛЯ ГВОЗДЕЙ
СТАЛЬНЫЕ тяжи
2-1100-75
болты анг
СТАЛЬНОЙ
тяж
ПЛАН
СХВАТКИ
-.ДЛЯ
БОЛТА С ГАЙКОЙ.
СТРОПИЛА
ЛИСТ 17
ДЕТАЛИ СМЕШАННЫХ СТРОПИЛЬНЫХ ФЕРМ
ДУБОВАЯ ПОДКЛ. ^НАГЕЛИ ^БОЛТЫ
‘НАТЯЖНЫЕ БОЛТЫ ПЛАН п0 1-1
з~]
В
ВКЛАДЫШИ
УБОВЫЙ '
ВКЛАДЫШ.
ШВЕЛЛЕРНАЯ
СТАЛЬ
ВЕРХНИЙ 1
пояс
СТАЛЬНОЙ хомут
нижний пояс
-ДУБОВЫЙ ВКЛАДЫШ
НАКЛАДКА
БОЛТЫ
*р-тг ~ЩГЦГГ* ЦД
'''—ШВЕЛЛЕРНАЯ СТАЛЬ.
ГВОЗДИ
тяж
ТЯЖ
ПЛАН по U-l\
НИЖНИИ пояс
ОТВЕРСТИЕ ДЛЯ ПОДТЯ-
ГИВАНИЯ ТЯЖЕЙ
\_СТАЛЬНОИ
тяж
6
6
6
8
НАГЕЛИ
БОЛТЫ
ГАЙКА И КОНТРГАЙКА ТЯЖА
ПЛАН по 2-2
БОЛТЫ
СТРОПИЛЬНЫМ
прогон I
СТАЛЬНОЙ
ТЯЖ
БОЛТЫ
ПЛАН по 3-3
НАКЛАДКА
ПОДКОС
ДУБОВЫЙ
ВКЛАДЫШ
ШВЕЛЛЕРНАЯ СТАЛЬ
~ ПРОГОН ПОДВЕСНОГО потолка
НАКЛАДКА
НИЖНИИ ПОЯС
ФЕРМЫ
ПРОГОН ПОДВЕСНОГО
ПОТОЛКА
СТАЛЬ-
НОЙ тяж
V
стропильный про-
ОН
К ] ВЕРХНИЙ ПОЯС
СТРОПИЛЬНЫЙ
ПРОГОН
Уч ДУБОВЫЙ
4 )вкладыш
ВЕРХНИЙ
пояс
БОЛТЫ
-подкос
ПОДКОС
ПРОГОН ПОДВЕСНОГО
ПОТОЛКА.
ПРОГОН ПОДВЕС
НОГО ПОТОЛКА
БОЛТ КРЕПЛЕНИЯ
ПРОГОНА
ДУБОВЫЙ
ВКЛАДЫШ
ШВЕЛЛЕРНАЯ СТАЛЬ
ВКЛАДЫШ
i
СТРОПИЛА
КОМБИНИРОВАННЫЕ СИСТЕМЫ СТРОПИЛ
листкив
НАСЛОННЫЕ СТРОПИЛА
ПОДВАЛКА
ПРОГОН
ВИСЯЧИЕ СТРОПИЛА
ЗАТЯЖКА
ПОДКЛАДКА
ЕдО 10000
ПОДВЕСНОЕ ПЕРЕКРЫ-
ТИЕ
НАСЛОННЫЕ
СТРОПИЛА
ПОДКОСЫ ЖЕСТКОСТИ-
-В МЕСТАХ СТОЕК "П
ПРОГОНЫ
СТОИКА
СТРОПИЛА
БАБКА
ПОДВАЛКА
ПОДВЕСНЫЕ
t ДО ,0000
С ДО '0000
ПЕРЕКРЫТИЯ
ЗАТЯЖКА
ПОДКЛАДКА
НАСЛОИМТЕ СТРОПИЛА
Раскосы, ставятся по одному
ОКОЛО КАЖДОЙ ПАРЫ СТОЕК с ПЕ-
РЕМЕННЫМ ЧЕРЕДОВАНИЕМ НА-
КЛОНА ИХ
прогон
МАУЭРЛАТ
ПОДВЕСНОЕ ПЕРЕКРЫТИЕ
ПОДКЛАДКА
I ДО 8000
ФЕРМА С ДО 12000
ПОДВЕСНОЕ ПЕРЕКРЫ-
ТИЕ
прогоны
^СТОЙКА
ДЕТАЛИ КРЕПЛЕНИИ
ЧЕРДАЧНЫХ ПРОГОНОВ К ФЕРМАМ
СТРОПИЛА
лист№|д
РАЗРЕЗ 4-4
2. КРОВЛИ
КРОВЛИ
КРОВЛЯ МЕТАЛЛИЧЕСКАЯ ДЕТАЛИ,
ЛИСТ JT1
СВЕС СКАТА с НАСТЕННЫМ
ЖОЛОБОМ
ревро
КОНЕК
>130
толов
КРЮК
РАССТОЯНИЕ между
ТРУБАМИ 20 м
ЛЕЖАЧИ
С₽АЛ ЬЦ
План кровли
ДОСКИ 50
ЭТАЖЕЙ
кро-
СТОЯЧИМ
СРА Л ЬЦ
ПРОВОЛОКА
d* А*6 им
двойной
СРАЛЬЦ
упоры ЧЕРЕЗ
1500 - 2500
ВЫПУСК ИЗ
ВЕЛЬНОи ЛИСТОВОЙ
^0-50
КРОВЕЛЬНАЯ ЛИСТОВАЯ
СТАЛЬ
костыль
КРЮК
косты л ь
Н ДО ВА
устройство конька
Покрытие ендовы
Деталь ограждения для здании
БОЛЕЕ 2-х
ГЛУХАРИ
РЕЭИНОВ АЯ-
ПОДКЛАДКА
П РОВОЛОКА
d = 4-е мм
Разрез
2-2
6-i4o
у- ЛЕЖАЧИМ ДВОИМ!
-И ПРИ ПРОДОЛЬНОМ
4-РАСПОЛОЖЕНИИ ЛИСТ
к РОВли
лист яг
ДЕТАЛИ МЕТАЛЛИЧЕСКОМ КРОВЛИ
обделка дымовой ТРУБЫ
Разрез 1-1
ПРИМЫКАНИЕ К СТЕНЕ
Разрез А-А
5 ) ОБДЕЛКА ВЕНТИЛЯЦИОННОЙ ТРУБЫ
воротник из_
ОЦИНКОВАННОЙ
КРОВЕЛьнОЙ
ЛИСТОВОЙ СТАЛИ
ъ
КРОВЛИ
КРОВЛИ
3 А ГОТОВИТЕЛ ЬН Ы Е
МЕТАЛЛИЧЕСКОЙ
ЛИСТ КЗ
ЗАГОТОВКА ЛИСТОВ И КАРТИН
ЗАГИБ ДЛЯ СТОЯЧЕГО
СТОРОНЫ ЛИСТА
КРОВЕЛЬНОЙ листовой
1420
ЗАГИБ ВНИЗ
ЗАГИБ ВВЕРХ
ЗАГИБ для
лежачего
ЧРАЛЬЦд В В ЕР;
ЕГО
ЗАГИБ ДЛЯ
СТОЯЧЕГО
ПРАВОЙ сто-
роны ЛИСТА
-СТВфРОТНА
ГЧ/ВКА
ВНИЗ 8-10 ММ
КАРТИНА ДЛЯ ПОКРЫТИ
КА PH ИЗА
для ЛЕЖА-
СРАЛЬЦА вниз
ОТВОРОТНАЯ fvBKA
ЛЕЖАЧИЙ
ср А Л ЬЦ
ВВЕ1РХ 8-10*1
СПОСОБЫ СОЕДИНЕНИЯ КРОВЕЛЬНОЙ ЛИСТОВОЙ СТАЛИ
©ОДИНАРНЫЙ ДВОЙНОЙ ЛЙ ОДИНАРНЫЙ
ЛЕЖАЧИЙ СРАЛЬЦ Г^^ЛЕЖАЧИЙ срДлЬЦ<> СТОЯНИЙ «РАЛЬЦ
АЛЯ СОЕДИНЕНИЯ ЛИСТОВ ДЛЯ СОЕДИНЕНИЯ ПРИМЕНЯТЬ ПРИ
ПОПЕРЕК СКАТА ПРИ ЛИСТОВ пг ПЕРЕК СКАТА УКЛОНЕ СВЫШЕ 16’
КРОВЛИ
лист кА
КРОВЛИ ЧЕРЕПИЧНЫЕ, детали.
КРОВЛЯ
ИЗ ПАЗОВОЙ ПРЕССОВАННОЙ ЧЕРЕПИЦЫ
ПЛАН
ПАЗОВАЯ ПРЕССОВАННАЯ
ЧЕРЕПИЦА
КОНЬКОВАЯ ЧЕРЕПИЦА
РАЗРЕЗ ПО 3-3
РАЗРЕЗ ПО 1-1
4-
3
9
РАЗРЕЗ ПО 4-4
ГАБАРИТНАЯ ШИРИНА
РАЗРЕЗ по 2-2
ГАБАРИТНАЯ ширина
КРОЮЩАЯ ШИРИНА
глиняной ЧЕРЕПИЦЫ
НАИМЕНОВАНИЕ
ПАЗОВАЯ ПРЕССОВАННАЯ
С. ОДИНАРНЫМ пли двойным.
БОКОВЫМ И ПОПЕРЕЧНЫМ
ЗАКРОЯМИ И СДВЧМЯ ШИПАМИ
ПАЗОВАЯ ЛЕНТОЧНАЯ С ОДИ-
НАРНЫМ ИЛИ ДВОЙНЫМ БО-
КОВЫМ ЗАКРОЕМ И С ОДНИМ
типом_________________
КОНЬКОВАЯ С ОДИНАРНЫМ
ЗАКРОЕМ
ДЛИНА ШИРИНА
d <п
Зш
о 2
9 о
зю
190
зав
4 оо
200
220
335
365
200
ДЕТАЛИ черепичной кровли
к ров ли
ДЕТАЛИ ОБДЕЛКИ TPV5
разрез 3-3
ЕНДОВА
РАЗРЕЗ k-k
РАЗРЕЗ 1-1
НЕ МЕНЕЕ 140
ИЗО
черепица
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ
ЛИСТОВАЯ
НЕПЛОТНОСТИ
ОБЖАТИЯ ПРОМАЗАТЬ
За мазкой
ВСПОМОГАТЕЛЬ
НАЯ РЕЙКА
РАСТВОР С ПРИ-
МЕНЕНИЕМ —
волосяных
ОЧЕСОВ
ПЛАН (То 2-2
Сложный раствор с примесью
ДЕТАЛЬ ПРИМЫКАНИЯ
К КАМЕННОЙ СТЕНЕ
ПРОГОН
СТРОПИЛЬНАЯ НОГА
раствор с доба
ЛЕНИЕМ ВОЛОСЯНЫХ
ОЧЕСОВ или
АСБЕСТИТА
ВОРОТНИК ИЗ ОЦИНКОВАННОЙ
-------*' ’ СТОВОЙ СТАЛИ
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ
ЛИСТОВАЯ
п
ЛАН
ДЕТАЛЬ ПРИМЫКАНИЯ
(V) К БРАНДМАУЭРНОЙ СТЕНЕ
ОБРЕШЕТК,
СТРОПИЛЬНАЯ
раствор с добав-
лением ВОЛОСЯНЫХ
ОЧЕСОВ или
А—ОЦИНКО-
ВАННАЯ КРОВЕЛЬ-
НАЯ ЛИСТОВАЯ
ОБШИВКА ерРОНТОННОГО
СВЕСА ДОСКАМИ
ДОСК А
d-5 t-70
ПРИЖИ ИНАЯ
НА ГВОЗДЯХ
ЧЕРЕЗ aso
ВЕТРОВАЯ ДОСКА
НА гвоздях d-5 I I1O-
- а гвоздя на торец
-»0Т 150 ДО 2504
АСТВОР
КРОВЛИ
КРОВЛЯ ЭТЕРНИТОВАЯ детали.
Л ИСТ Я 6
СПОСОБЫ ПОКРЫТИЯ ЭТЕРНИТОВОЙ КРОВЛИ
И ШАБЛОНЫ плиток
ШАБЛОНЫ плиток
БЕЗ
ФРИ so2
ВЫХ
ШАБЛО-
НОВ
Однослойный
СПОСОБ
КХ
ДЕТ
С ФРИ-
ЗОВЫМИ 1
ШАБЛО-
НАМИ I
467
НАЗНАЧЕНИЕ
рядовой
ШАБЛОН
КРАЕВОЙ
ПОЛУШАБЛОН
КРОВЛИ
лист К7
СПОСОБЫ ПОКРЫТИЯ
ОДНОСЛОЙНЫЙ СПОСОБ БЕЗ ФРИЗОВЫХ
ПОЛУЧАЮТСЯ
ПУТЕМ РЕЗКИ"
РЯДОВОГО ШАБ-
ЛОНА (ДЕТ. 1)
ПРИМЕНЯЮТСЯ
ПРИ ОТСУСТВИИ
ШАБЛОНОВ
В, 5 И. 6
<рриэовь|Й
ШАБЛОН
срризовый
ШАБЛОН
РЯДОВОЙ
ШАБЛОН РАЗ-
МЕР „б" СМ.
в таблице
при , сотовом'
СПОСОБЕ
РЯДОВОЙ
шаблон
коньковый
иА БЛОК
ОДНОСЛОЙНЫЙ СПОСОБ С ФРИЗОВЫМИ
ТРОЙНИКОВЫЙ ША-
БЛОН В ПЕРЕСЕЧЕНИИ
КОНЬКА С РЕБРАМИ
И ДВУХ коньков с
РЕБРАМИ
ОЦИНКОВАННЫЕ
СКОБЫ ДЛЯ
КРЕПЛЕНИЯ
коньковых
ШАБЛОНОВ
ОЦИНКОВАННАЯ
ВЕТРОВАЯ
КНОПКА
ОЦИНКОВАННЫЙ
КРЮЧОК для
НАВЕШИВАНИЯ
СТРЕМЯНОК
ДВУХСЛОЙНЫЙ СПОСОБ
УКЛАДКА ЭТЕРНИТОВЫХ ПЛИТОК ПО РЯДАМ
ЛИСТ Я 8
5 ряд
со
из
т.
S
А ряд
ЭРЯД
2 РЯД
4 РЯД
3 ряд
’2 РЯД
J РЯД
СВЕС 20
ОДНОСЛОЙНЫЙ СПОСОБ
БЕЗ ЯРРИЭОВЫХ ШАБЛОНОВ
СОТОВЫЙ СПОСОБ
4—Лог-4—Лое—*—Лог-*—Доа -L
(V) ДВУХСЛОЙНЫЙ СПОСОБ
4— Дог-I— Лог -1—Лог 4—Лог
КРОВЛЯ ИЗ АСБОЦЕМЕНТНЫХ ПЛИТОК
КРОВЛИ
ЛИСТ К9
ДЕТАЛЬ КОНЬКА КРЮЧКИ ИЗ ПРОВОЛОКИ
РЕБРО В АЛЬМЫ И ЕНДОВА
;Т1ЕРГАМ
крючки d-эм
— ТОЛЕВЫЕ
ГВОЗДИ ЧЕРЕВ 100ММ
- подвесной
—ЖОЛО6 иэ
ОЦИНКОВАННОЙ
СТАЛИ УКЛОН
о.ог
крючки Для
КРЕПЛЕНИЯ d-змм
Примечания^
Отверстия для гвоздей
сЬбмм просверливаются
ВЕТРОВАЯ
ДОСКА
TOAEBuie гвозди
— Ч ЕРЕЭ 130 ММ
КРЮК
ИЗ ОЦИНКО-
600
СТАЛИ 25-3ММ
ЧЕРЕЗ 1200
Фасонные плитки на КОНЬ-
КАХ и РЕБРАХ КЛАДУТСЯ С
НАПУСКОМ ОДНА на ДРУГУЮ
НА 20 °/« СВОЕЙ ДЛИНЫ И ПРИ-
БИРАЮТСЯ ГВОЗДЯМИ под
НАПУСКОМ.
КРОВЛЯ ИЗ ВОЛНИСТОЙ АСБОФАНЕРЫ ДЕТАЛИ
КРОВЛИ
ЛИСТ Я10
КОНЕК
обделка дымовой ТР*
разрез по 2-а
кОНЬКОвЫИ ШАВЛ
ВОЛНИСТАЯ
А£БО -
СВЕС
ОБРЕШЕТКА ИЗ
БРЪСКОВ 50-50
КОНЬКОВАЯ
ДОСКА
СТЫКОМ ЛИСТОВ
КА 50*100
ОЦИНКОВАН-
НАЯ КРОВЕЛЬ-
НАЯ ЛИСТОВАЯ
ГВОЗДЬ ЗАБИТЬ в ШО
Воротник из---
ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ
ЛИСТОВОЙ СТАЛИ
КОБЫЛКА
ыоо
1Й
>100
НЕ МЕНЕЕ 14'0
ПРОТИВОВЕТРЕНАЯ
План По 1-1
ОТВЕРСТИЯ ДЛЯ
План
ВОРОТНИК из
ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ
ЛИСТОВОЙ
-г
1080
- ч IДОС _ 8
КРЕП Л ЕНИЕ
ВОЛн ИСТАЯ
АСБОСРАНЕРА
ПУНКТИРОМ
ПОКАЗАНЫ ГРА
НИЦЬ! ДЕРЕВЯ
НЫ* НАСТЕЙ
ПРОТи BOBETPEHHblE
СКОБЫ
Ендова
П РОТИ ВО ВЕТРЕнН Ы Е
СКОБЫ
ПОД-
6=76-85 мм
ШАЙБА ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ листовой
НЕПЛОТНОСТИ
ШАЙБОЙ ПРОМАЗАТЬ
ЗАМАЗКОЙ
2od
доски 3
ОЦИНКОВАНА»
КРОВЕЛЬНАЯ
ЛИСТОВАЯ
ТАБЛИЦА размеров
ВОЛНИСТОМ АСБО^АНЕРЬ!
МАРКА е ь П С h s ВЕС В КГ i шт.
А 1200 i 5 6V0 X 7 J31 1 2 As t 7 33 * 2 5.5 * 0.5-02 9
Б._ 12.00 t 5 685 t 7 J33 12 45 t 7 «8 5,5 ♦0.5-0.2 9
КРОВЛИ
КРОВЛЯ ИЗ ЕСТЕСТВЕННОГО ШИСОЕРА
лист к ц
ДЕТАЛЬ КОНЬКА
ПЛАН К РОВЛИ
( вариант)
ПРОВОЛОКА
КРЮК ИЗ
ОЦИНКОВАННОМ
СТАЛИ 25'3 мм
ЧЕРЕЗ 1200
ПОДВЕСНОЙ ЖОЛОЕ
УКЛОН 0.02
ЗАЗОРЫ от о ДО БО ММ
СПЛОШНАЯ
ОП А ЛУБКА
ИЗ ДОСОК
РЕ.ВРО ВАЛЬМЫ
ендова
3-'
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ
ЛИСТОВАЯ СТАЛЬ
гвозди
30
30
2 ДОСКИ 2,5 мм ИЛИ
КОЛПАКИ ИЗ ОЦИНКОВАН-
НОЙ КРОВЕЛЬНОЙ ЛИСТОВОК
СТАЛИ.
РАЗРЕЗ
00 ДО 250
— ОЦИНКОВАННАЯ
Примечания:
1. ОПРЕДЕЛЕННЫХ РАЗМЕРОВ ПЛИТОК ДЛЯШИ«РЕРА НЕ УСТАНОВЛЕ-
НО- ОНИ ВСТРЕЧАЮТСЯ ОТ 150’300 ДО 300’600. На чертеже дан
Настил мелкими Плитками 150«зоосм.
2. Плоские шисрерные плитки прибиваются оцинкованными сталь
ТОЛЕВЫМИ ГВОЗДЯМИ, ПО 2 В КАЖДУЮ, ПРИЧЕМ ОТВЕРСТИЯ для
НИХ ПРОСВЕРЛИВАЮТСЯ ЗАРАНЕЕ. ДИАМЕТР ОТВЕРСТИЯ 5 ММ
3. Ребро в^льмы и конек могут быть покрыты ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ ЛИСТОВОМ СТАЛЫ-
КРОВЛЯ ИЗ АСФАЛЬТИРОВАННОЙ
ЧЕШУИ (ОДНОСАОЙНАЯ ) -
К PQ В Л И
ЛИСТ Я 13
ФАСОННАЯ
ДЕТАЛЬ КОНЬКА чешуя
с
six
УГОЛ ос
ЗАВИСИТ
ОТ УКЛОНА
КРЫШИ’ ПРИ
f зов а «юо
Ендова
ЕРГАМИ
ЕРГами
ПЕРГАМИ
АЛЯ
-----600
СПЛОШНАЯ
ДЕРЕВЯНАЯ
ОПАЛУБКА
ТОЛЕВЫЕ ГВОЗД1-
НЕРЕЭ 150 ММ
ЧЕШУЯ си
ендовы Примечание-
аОрральтировАННЫЕ ЧЕШУИ прививаются
“ГОЛЕВЫМИ гвоздями вверху и справа и
ПЛАН К РО В Л И
ТОЛЕВЫЕ
ГВОЗДИ
ЧЕРЕЗ 15ONMJJ
Приклеиваются на клебемассе внизу
И СЛЕВА.
Разрез а-а
«РАСОННАЯ
HEUJVS
ДЕТАЛЬ КАРНИЗА
толь
ПЕРГАМИН
крюк из
ОЦИНКОВАННОМ
стали гъ
ЧЕРЕЗ 1В00
Подвесной жоло
ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ листовой
СТАЛИ -УКЛОН 0.08
РЕБРО ВАЛЬМЫ
ЧЕШУЯ ДЛЯ
РЕБРА ВАЛЬМЫ
ВЕТРО'-/
вая
доска
600
толевые
гвозди
IOO нм.
КРОВА И
КРОВЛЯ ИЗ ДСФАЛЬТИГОВАННОИ
чешуи(двухслойная)
ЛИСТ К1А
К РОВ Л И
ОШНАЯ ОПАЛУБКА
из ДОСОК 19-150
ДЕТАЛЬ КАРНИЗА
ТОЛЬ
900
3Оо
900
ВО
1
эо‘
2
ЧЕШУЯ Дл
ВАЛЬМЫ
.Прим ей а н и я
Рулонная подстилка
не ОБЯЗАТЕЛЬНА
Асфальтированные
ЧЕШУИ ПРИБИВАЮТСЯ
ИЛИ 5-Ю ТОЛЕВЫМИ ГВОЗ -
ДЯМИ ПО СЕРЕДИНЕ
-эо"
УГОЛ <А ЗАВИСИТ
от УКЛОНА КРЫШИ
/“•при /--зо’<А-1оо'
чешуя для
-ЗСЮ-Л ЕНДОВЫ
ВЕТРОВАЯ
ПОЛОСОВОЙ СТАЛИ
2.5 «ЭММ ЧЕРЕЗ 1200
ЧТОДВЕСНОЙ ЖОЛОБ
ИЭ ОЦИНКО-
ВАННОЙ ' РЕБРО ВАЛЬМЫ
КРОВЕЛЬНОЙ
листовой
СТАЛИ УКЛОН 0.02
СПЛОШНАЯ ОПАЛУБКА __
ендова
ТОЛЕВЫЕ
гвозди
Разрез а-а
ЧЕШУЯ
КРОВЛЯ ИЗ АСФАЛЬТИРОВАННОЙ
чешуи (авухслойная )
КРОВА и
ЛИСТ Я 15
деталь конька
РЕБРО ВАЛЬМЫ И ЕНДОВА
ПЕРГАМИН
ТАСОЧНАЯ чешуя
] ванной СТАЛИ 25«3 ЧЕРЕЗ 1200
---- ОЛОБ из
ОЦИНКОВАННОЙ крове
НОЙ ЛИСТОВОЙ СТА Л И-УКЛОНИЛ
ПриМЕН АНИЙ
Каждая чешуя прививается пятьн
ТОЛЕВЫМИ ГВОЗДЯМИ; ОДИН ВШИП1
ЧЕТЫРЕ ПО СРЕДНЕЙ ЛИНИИ В МЕС
tax, закрываемых напуском выш
ЛЕЖАЩИХ ЧЕШУИ.
2. Ендова покрывается рубероидом
. НА клебемассе ИЛИ ОЦИНКОВАНН
кровельной листовой сталью
3 Фасонные чешуи на коньках
ребрах кладутся с напуском ,
ОДНА НА ДРУГУЮ НА 6О"/о СВОЕЙ
ДЛИНЫ И ПРИБИВАЮТСЯ гвоздя
Ми ПО СРЕДНЕЙ линии.
КРОВЛИ ДЕРЕВЯННЫЕ ДЕТАЛИ
кровли
лист Я16 •
КРОВЛЯ ИЗ КРОВЕЛЬНОЙ стрижки
(щепы . финской стрижки)
КОНЬКОВЫЕ
(J) КРОВЛЯ из шинглов
КОНЕК
коньковые доски
КРОВЛЯ из ГОНТА
ДЕТАЛИ ДЕРЕВЯННОЙ КРОВЛИ
к ро в л и
ЛИСТ К17
ОБДЕЛКА ДЫМОВОЙ трубы
ОБДЕЛКА ВЕНТИЛЯЦИОННОЙ
Разрез 1-1
разрез з-з
ТРУБЫ
РАЗРЕЗ 4-4
Ендова (с покрытием
РЕБРО
ЕТАЛЬ ПРИМЫКАНИЯ^
К СТЕНЕ
(с покрытием
ДОСКАМИ)
ЩЕПОЙ или дранью)
ДОСКА 25
РАЗРЕЗ S-5
к РОйли
ЛИСТ К 18
ПОКРЫТИЕ венчающих
7777
СХЕМА
7.777/
777
КЛИНКЕР
К И РП ич
ЦЕ мЕнЕЕ 60
1ШГ1И1
X ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ ЛИСТО-
^>ВАЯ СТАЛЬ
—КЛЯММЕРЫ '
ИЗ ОЦИНКО-
ВАННОЙ
СТАЛИ ЧЕРЕЗ
800
плоская
ГЛАЗУРОВАННАЯ
ПОКРЫТИЕ ВЫСТУПАЮЩИХ ЧАСТЕЙ ДЕТАЛИ
КРОВЕЛЬНАЯ
Листовая сталь-
ОБРЕШЕТКА АО--
РУБЕРОИД 1-2 СЛОЯ-
НАСТИЛ 25-----
КОБЫЛКИ 5*16--
ЧЕРЕЗ 900- 100-
НКОВАННАЯ
КРОВЕЛЬНАЯ —
ЛИСТОВАЯ СТАЛЬ
ОБРЕШЕТКА АО-
РУБЕРОИД
1-2 СЛОЯ---
НАСТИЛ 25 __
'ZZ&
схема а
•'"ПОКРЫТИЕ ПОЯСКОВг
КРОВЕЛЬНОЙ СТАЛЬЮ
ПОКРЫТИЕ ПОДОКОННЫХ
СЛИВОВ КЛИНКЕРНЫМ
КИРПИЧЕМ
ПОКРЫТИЕ ПОДОКОННЫХ
СЛИВОВ ЧЕРЕПИЦЕЙ
г7777£
tzzzzA
доски 25
— ВАБЫШКИ ЧЕРЕЗ ВОО
ПОКРЫТИЕ ЦОКОЛЯ
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ
ЛИСТОВАЯ СТАЛь
КРЕПИТЬ КлЯММЕ-
Рдми
ОКОННАЯ
коробка
РАСТВОР
ПОКРЫТИЕ ПОДОКОННИКА
и-КРОВЕЛЬНОЙ СТАЛЬЮ
ОЦИНКОВАННАЯ Г
-КРОВЕЛЬНАЯ 1=
ЛИСТОВАЯ СТАЛЬ .
ОТГИБ ВВЕРХ
ОТВОРОТНАЯ ГУБКА.
КЛЯММЕРЫ ИЗ
ОЦИНКОВАННОЙ ~
СТАЛИ ЧЕРЕЗ 800
Г
УСТРОЙСТВА
ОТВОРОТНАЯ
ГУБКА
722
777
тта
ZZZ
’—гвозди L-35 ЧЕРЕЗ 150
—ОЦИНКОВАННАЯ СТАЛЬ
-КРЕПЛЕНИЕ К
’ КЛАДКЕ ОЦИН-
КОВАННОЙ про-
ВОЛОКОЙ
ДЕТАЛЬ
ПОДВЕСНОГО ЖОЛОБА
ДОСКА ОБРЕШЕТКИ 50'160
ВОДОСТОЧНЫЙ ЖОлОБ ИЗ
оцинкованной кровель-
ной ЛИСТОВОЙ СТАЛИ
РЮЧЬЯ ЧЕРЕЗ 900
КРОВА И
ВОДОСТОЧНЫЕ ТРУБЫ
ЛИСТ К19
Примечание' запас на оральцы .а’ принимать ю-15мм
ВОДОСТОЧНАЯ ТРУБА ИЗ
4-иго
4-1/3 ЛИС7А-И/ЗЛИСТА- 1—1/3 ЛИСТА-) -
а
СРАЛЬЦ ВОДОСТОЧНЫХ
145
14 О
ТРУБ
ПОСТРОЕН ИЕ ВОРОНКИ ДЛЯ_^ ПОСТРОЕНИЕ ВОРОНКИ
ВОДОСТОЧНОЙ ТРУБЫ 0=215 (5 )ДЛЙ ВОДОСТОЧНОЙ
ТРУБЫ d=14o
I—34б
ОБИЧ АИКД
.15
------1083
ЦКА
8
-d-е
6-4
236-Г
-d-v
ОБИЧАИК
гэ^т
J-34S -|-
ПОСТРОЕНИЕ ВОРОНКИ дл-
БОДОСТОЧНОЙ ТРУБЫ С-10
СТДК
и- ВОРОНКА
ВОРОНКА
ТРУБЫ
ШАРНИРНАЯ ОБОИМИЦА
- -286 -I-
30' 120 J105 105 120 \30
ПОДВЕСКА ВОДОСТОЧНОЙ
К СТЕНЕ
ТРУБЫ
ПЛАН
ПО 1-1
ПРОВОЛОКА
ДЛЯ КРЕПЛЕНИЯ
ТРУБЫ
ВОРОНК
4о-6
ОТМ ЕТ
ЖОАО Б
ЛОТОК
подЛЕЕМНОЕ
КОЛЕНО
3AKPVTK
из ПЕЧНОЙ
ПРОВОЛОКИ
ПРОВОЛОКА
ДЛЯ КРЕПЛЕНИЯ
ТРУБЫ
90-18
СТРЕМЕНА /УХВАТЫ/
СТАВЯТСЯ ЧЕРЕЗ 1350
ВОРОНКА
<с
о
а
и
и
СО
о
РАСПОЛОЖЕНИЕ
УХВАТОВ
90-120
ЗАКЛЕПКА ДГ
КРЕПЛЕНИЯ
ЖОЛОБА К КРЮ
•5
20
d«6 £--зо
БОЛТ
УХВАТ
/ СТРЕМЯ
ТРУБЫ /
290
КРОВА И
ЛИСТ Я 20
СХЕМА ОГРАЖДЕНИЯ
план по 3-3
го
го
ПЛАН
1300
ПО 5-5
БОЛТЫ dlO
200-
ПЛАН
ГЛУХАРИ d-10
ПО
ИЗ
IBS
220 ——
СТАЛЬ
БОлТ д-6
План по 4-4
d-т
- болТы d- в
уклон
КРЫШИ
БОЛТ
«>, d-6
ПОЛОСОВАЯ СТАЛЬ ЗБ-6
L--5B0
ПОЛОСОВАЯ
£5 - 6 , г -- Б6О
d- »
ИЗ
СТАЛИ
ПОДКЛАДКА
ИЗ ДВУ X
СЛОЕВ МЕШ-
КОВИНЫ ,
ПРОПИТАННОЙ
ГУСТО-ТЕР-
ТЫМ ЖЕЛ
1-суриком
го
5
го
5
го
СХЕМА ОГРАЖДЕНИЯ
ПЛАН
— 2ооо
¥
ВАРИАНТ ИЭ
КРУГЛОЙ СТАЛИ
ПРИВАРИТЬ
d<2O
1300
ПЛАН
1-1
•79.
ВАРИАНТ ИЗ
ПОЛОСОВОЙ СТАЛИ
L яб болты- d-6
ПОЛОСОВАЯ СТАЛЬ
20-316=638
-30-10
уклон
крыши
00-25
ПО 2-2
„О
ЧЕ МЕНЕЕ 50
Ш АИБЫ
<0
ЧР
d= н
ВАРИАНТ
ПОЛОСОВОЙ СТАЛИ
-30- 5
—Уклон
КРЫШИ
<292
12.6
'12,5
ПОЛОСОВАЯ СТАЛЬ
25» 6 ; £ - 1292
ПОЛОСОВАЯ СТАЛЬ
25*6 . 6»4g7
ПОЛОСОВАЯ СТАЛЬ
25-6 , 6 = 487
10
КРОВЛИ
ДЕТАЛИ СЛУХОВЫХ
ЛИСТ К22
РАЗРЕЗ ПО ОКНУ
СХЕМА ОБШИВКИ БОКОВЫХ СТЕНОК
слухового окна с плоским
покрытием
РАЗРЕЗ 4-4
ч ПОЖЛРНь1Е Л-ЕСТНИЦЫ
ПРИ КРОВЛЕ С КАРНИЗОМ
^КРОВЛИ
ЛИСТ Я23
лестница с тетивами
ИЗ СТАЛЬНЫХ полос
ЛЕСТНИЦА С ТЕТИВАМИ
ПРИМЕЧАНИЯ'
1 Размер А назначается
В КОНКРЕТНОМ ПРОЕКТ
В ЗАВИСИМОСТИ от Bbl
Носа карниза.
г При выносе карниза
А >500 ММ ЧЕОБЛОДИ^
L6O«5MM ЗАМЕНИТЬ
БОЛЬШИМ ПРОФИЛЕМ
а Все сварные швы де
лать толщ. 5 мм
А Ширину 700 лестни!
назначать для здани
от 4-х этажных и выи.
ПОЖАРНАЯ ЛЕСТНИЦА С ТЕТИВАМИ ИЗ
УГОЛКОВ ПРИ КРОВЛЕ С ПАРАПЕТОМ
кровли
ЛИСТ К 24
-600-4
(700)
П РИМЕЧ АНИЯ’
Размеры Аи В назначаются в
КОНКРЕТНОМ ПРОЕКТЕ, В ЗАВИСИ-
МОСТИ ОТ ВЫНОСА КАРНИЗА.
При выносе карниза A>somm,
НЕОБХОДИМО L60«5MM ЗАМЕНИТЬ
БОЛЬШИМ ПРОФИЛЕМ.
Зев сварные швы делать толщи-
ной 5 мм
Ширину too лестниц назначать
ДЛЯ ЗДАНИЙ от Л-х этажного И
ВЫШЕ
К РОВ Л И
ЛИСТ К25
ГПОЖАРНАЯ ЛЕСТНИЦА С ТЕТИВАМИ ИЗ СТАЛЬ-
НЫХ ПОЛОС ПРИ КРОВЛЕ С ПАРАПЕТОМ
П РИМЕЧАН ИЯ'
1 Размеры А и В назначаются в
КОНКРЕТНОМ ПРОЕКТЕ, В ЗАВИСИМОС-
ТИ от ВЫНОСА КАРНИЗА.
е. При выносе карниза а>бо см., не-
обходимо L6O«5 ММ ЗАМЕНИТЬ боль
ШИМ СЕЧЕНИЕМ.
з Все сварные швы, неоговоренные
НА ЧЕРТЕЖЕ, ДЕЛАТЬ ТОЛЩИНОЙ 5м
А. Ширину too лестниц назначать
для зданий от А-х этажных и Выше
VI. ЛЕСТНИЦЫ
ЛЕСТНИЦЫ
ЛИСТЫ 1
ДБУХМАРШЕБДа ЛЕСТНИЦА
ПРИМЕРНАЯ СХЕМА
План по м
МАРШ ЧЕРДАЧНЫЙ
План по 2-2
МАРШ ТИПОВОЙ
Рлэрев
ПЛАН ПО 5-5
У///)))))/////}
ЛЕСТНИЦЫ
AHCTN2
гео
-----190
imiiiiiiuiuuiiiiiih
сетка Равитца
60
— 80-150 —6- 150
50 -ffio
IIIIIIIIHHIIIIIIIII
-380-450 -j
2 + 300 —
-50
-85
ПОЛОСА 60x6 5 200
через too
К БАЛКЕ ПРИВАРИТЬ
ДЕТАЛИ ДБУХМАРШЕБЫХ ЛЕСТНИЦ
НА МЕТАЛЛИЧЕСКИХ КО С О УДАХ /ДВУТАВРАХ/
290
190 ----
!1111.111111|1111111111|11|ПТП]
----190
---290
количество ступеней
Ч- ЭДоП+335+125
1-Б5
I БАЛКУ ОБМО-
ТАТЬ ПРОВОЛО-
КОЙ d=i-6 США*
том 150
ВИЛ ПО АБ
— чистый ПОЛ
ЦЕМЕНТНАЯ ПОЛГО
T0BKA
ШЛАКОБЕТОН
Ж:Б. ПЛИТА 8
ГППТ ПТГГ1
ЛЕСТНИЦЫ
ЛИСТЫ 4
ДЕТАЛИ ДБУХМАРШЕБЫХ ЛЕСТНИЦ
РА МЕТАЛЛИЧЕСКИХ КОСОУРАХ /ДВУТАВРАХ/
ДЕТАЛИ ДБУХМАРШЕБЫХ ЛЕСТНИЦ ИА МЕТАЛЛИЧЕСКИХ КОСОУРАХ/ШВЕЛЛЕРАХ/ ЛЕСТНИЦЫ ЛИСТЯ 5
ЛЕСТНИЦЫ
ЛИСТ К 7
ТРЕХМАРШЕБАЙ ЛЕСТНИЦА.
ПРИМЕРНАЯ СХЕМА.
План по м
чердачный марш
Разрез
План по з-з
ВХОДНОЙ МАРШ
Примечание
СтупеньАсм.аист Я15, прочие
СТУПЕНИ-ЛИСТЫ ЯЯ 16.17
ДЕТАЛИ УЛУЧШЕННЫХ ТРЕХМАРШЕВЫХ ЛЕСТНИЦ
ЛЕСТНИЦЫ
AHCTN 8
Разрез i-i
Схема
УТРАМБОВ.
ГРУНТ
[-ЦЕМЕНТНЫЙ пол 15-20
-БЕТОННАЯ ПОДГОТОВКА
-УТРАМБОВАННЫЙ ГРУНТ
-150
>
I--БЕТОН M-.90.
Бетонная
подготовка
1.60*60*6
£-200
Чистый пол 20 -|
Цементная под-_
готовка
Шлакобетон
Ж. б. плита
Чистый пол20 —
Цементная подго:_
товка 20
Шлакобетон 30
Ж в ПЛИТА 70
Чистый пол 20-
Цементная под-
готовка 20
Шлакобетон 30—
Ж Б ПЛИТА 70—
t Профили тяг по косоурам и плинтусы
показаны условно, и/, шаблоны надлежит
разрабатывать в конкретных проектах.
Бетонная
подготовка
---260 —4-
---S60
Кирпичная
стенка 250
Примечания
Деталь с 1 по 5 относятся к варианту
лестницы в здании без подвала. Деталь 6
относится к лестнице в здании с подвалом.
Детали улучшенных трехмаршевых лестниц
ЛЕСТНИЦЫ
листиэ
разрез н
РАЗРЕЗ 2-2
БАЛКУ ОБМОТАТЬ
ПРОВОЛОКОЙ d= t-Б
С ШАГОМ 150
50
— ЧИСТЫЙ ПОЛ-20
— ЦЕМЕНТНАЯ ПОДГОТОВКА-20
— ШЛАКОБЕТОН-30
— Ж-Б П ЛИТА
— чистый пол-20
— цементная подготовка-20
— ШЛАКОБЕТОН-30
— Ж-Б ПЛИТА
лестницы
ЛИСТЯ 10
ДЕТАЛИ УЛУЧШЕННЫХ ТРЕХМАРШЕВЫХ ЛЕСТНИЦ
Г-ЧИСТЫЙ пол
- Цементная подготовка
—Шлакобетон
— Ж б гГлита
Обмотать проволокой'
Сетка Равитца
—Чистым пол 20
—Цементная подготовка 20
—Шлакобетон 30
—Ж.Б- ПЛИТА 70
МЕТАЛЛИЧЕСКИЕ
костыли
ЛЕСТНИЦЫ
ЛИСТЯ и
ДЕТАЛИ УЛУ4ШЕННЫХ ТРЕХМАРШЕВЫХ"ЛЕСТНИЦ
Элемент плана кг?i
Плафон угловой плошадки.
Вид по СЕУЕНИЮ 2-2
Вод ПО СЕУЕИИЮ i-l
Примечания
1 Штукатурка стен в планах условно не показана.
г Профили тяг по косоурам и плинтусы в разрезах
ПОКАЗАНЫ УСЛОВНО, ИХ ШАБЛОНЫ НАДЛЕЖИТ PA3PA’
БАТЫВАТЬ В КОНКРЕТНЫХ ПРОЕКТАХ.
ЛЕСТНИЦЫ
AI/1CTN !2
ДЕТАЛИ УЛУЧШЕННЫХ ТРЕХМАРШЕВЫХ ЛЕСТНИЦ
260---
Чистым пол 20 —
Цементная под-—
готовка 20
Шлакобетон 30 —
Жб.плита 70 —
— Чистый пол 20
—Цементная подготовка 20
Сетка Рабитцд
СЕТКА РАВИТЦА
Металлические
костыли
Примечание
Просрили тяг по косоурам
и плинтусы показаны ус
ЛОВНО, ИХ ШАБЛОНЫ НАДЛЕ-
ЖИТ РАЗРАБАТЫВАТЬ В КОН-
КРЕТНОМ ПРОЕКТЕ.
БАЛКУ ОБМОТАТЬ
ПРОВОЛОКОЙ
ЛЕРА между
КОСОУРАМИ
Металлические
костыли
ОТРЕЗОК
ШВЕЛЛЕРА МЕЖ-
ДУ косоура-
ми
260 -
Отрезок швел-
—Чистый пол 20
—ЦЕМЕНТНАЯ ПОДГОТОВКА 20
—Шлакобетон 30
—Ж.Б плита 70
—Шлакобетон 30
ж.б плита 70
Балку обмотать проволокой
Сетка Равитца
ДЕТАЛИ ТРЕХМАРШЕВЫХ ЛЕСТНИЦ ЛЕСТНИЦЫ
НА МЕТАЛЛИЧЕСКИХ КОСОУРАХ /ДВУТАВРАХ/ ЛИСТЦ 13
ЛЕСТНИЦЫ
ДЕТАЛИ ТРЕХМАРШЕВЫХ ЛЕСТНИЦ
НА МЕТАЛЛИЧЕСКИХ КОСОУРАХ /ШВЕЛЛЕРАХ/
ЛЕСТНИЦЫ
ЛИСТЯ 15
СТУПЕНИ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
Полка
ПРОФИЛЬ'СТ У ПЕНИ
N СТУПЕ- НИ Характеристи- КА ПРОФИЛЯ Производственные РАЗМЕРЫ В ММ. Проектные раз меры в мм
ВЫСОТА Ширина ДЛЯ ОСНОВА НИЯ СТУПЕ- НИ Высота ПОД- СТУПЕНКА Ширина ПРОСТУПИ
1 С ВАЛИКОМ |4в 330 150 300
г 16 3 320 165 290
3 С полкой |4в 330 150 300
<4 163 зао *65 290
П1 гео ПЗ гво
Примеры
АРМИРОВАНИЯ ФРИЗОВЫХ СТУПЕНЕЙ И ВКЛАДЫШЕ.Й
Галиной до 1100включительно
Пример армирования
ступеней длиной
от 1200 до 2000
d4 через 200
№ СТУПЕ МЕЙ. Размеры ступеней Характер отделки Обозна ЧЕНИЯ НАЗНАЧЕНИЕ
Zдлина ступеней
Q б woo ноо 1200 1300 /Т 1U00 1600 1800 : 2000 А ДЛЯ МАРШЕЙ ЛЕСТНИЦ
1 330 148 — — м м м м М м
г 320 163 — — м м м — М —
3 330 148 — — ж ,м (МО ЗАИЧНЫЕ) Условные обозначения- ж-железненые ступени М- МОЗАИЧНЫЕ — » —
4 зго 16 3 —. — Ж; м — жчм ж. м Ж>1 ж .м
5 290 П 1 ж ж ж (ЖЕлЕЗНЕНЫЕ )
ЛЕСТНИЦЫ
ВЕРХНИЕ ФРИЗОВЫЕ ЖЕЛЕЗОБЕТОННЫЕ СТУПЕНИ
ЛИСТ Я 16
Вид по 1-1
ВИД по 1-1
£
130 1
ЛГ№3.4и5
Фасад
в
вид-по 1-1
В ид по 1-1
ОБОЗНА-
ЧЕНИЯ.
ТИП СИ I
ПЕНИ
S
в
а
X
и
га
о
&
ш
Г
Примечание Величины £ и Е(,не нормируются.
План
го
— 130
ЛГ№1и2
30 '-за
130 -
ЛГ№ЗДи5
S
а
&
Е
а
I
Фасад
Вид по 1-1
Вид по 1-1
360 ----
--- ЁоО
ЛГ№1и2
30 ' -30
130 -
,, „ Ж-железнеНЫе- СТУПЕНИ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ . M03AlWHbltf _ „ _
План
го 1 за
130 -
.ЛЕЛЛЗЛиб
№ СТУПЕ- НЕЙ Размеры ступеней Характер отделки Laamha СТУПЕНЕЙ.
6,в,г Б в .Г
6 е 9 9 1000 1100 1S00 1300 itoo 1600 1600 2000
4 i4S эо to . to — — м м м м м м
2 163 99 4б to — м м м — м —
3 |4в 90 4о to — — —* — — —
4 163 99 4б 4б -—— — ж.м — Ж',м ж.м Ж;М ж.м
5 - 171 190 53 J.3 ж Ж ж — — — —
Обозна
чения
Б
В
г
Назначение
ДЛЯ ПЛОЩАДОК ЛЕСТНИЦ ПРИ РАССТОЯ-
НИИ МЕЖДУ ТОРЦАМИ ОСНОВНЫХ СТУПЕ
НЕЙ МАРША не более 500
Для ПЛОЩАДОК лестниц при расстоя-
нии МЕЖДУ торнами основных сту-
пеней марша более 500
Для угловых площадок
ЛЕСТНИЦЫ
ЛИСТЫ 17
.НИЖНИЕФРИЗОВЫЕ ЖЕЛЕЗОБЕТОННЫЕ СТУПЕНИ
ТИП ОБОЭНА-
СТЧПЕНИ ЧЕНИЯ
Площадочные вкладыши с валиком-только
МОЗАИЧНЫЕ , С ПОЛКОЙ - МОЗАИЧНЫЕ И ЖЕЛЕЗ-
НЕНЫЕ.
X степе- ни Размеры ступеней Характер отделки ОБОЭНА- ЧЕНИЯ назначение
L длина ступеней Д.Е и И 1
г е U юоо (S6 5) 1100 (96 5) 1200 (106 5) 1300 (116 5) 1А00 (126 5) 1600 (146 5) 1800 (166 5) 2000 (166 5) д Для ПЛОЩАДОК ЛЕСТНИЦ ПРИ расстоя НИИ МЕЖДУ ТОРЦАМИ основных СТУПЕНЕЙ марша БОЛЕЕ 500
1 и 3 6.4 8.4 10 — Ж.М м м м м м
2 И 4 77 97 10 — — ж.м м ж.м. ж.м. ж.м ?к,м. Е Для ПЛОЩАДОК ЛЕСТНИЦ при рассто НИИ МЕЖДУ ТОРЦАМИ ОСНОВНЫХ СТУП НЕЙ МАРША НЕ БОЛЕЕ SOO
5 82 102 25 ж. Ж ж. — — — — —
Условные обозначения: ж - желеэненые ступени м - мозаичные ПРИМЕЧАНИЕ1 В СКОБКАХ УКАЗАНА ДЛИНА НИЖНЕЙ СРРИЭОВОИ СТУПЕНИ.И’ и ДЛЯ УГЛОВЫХ ПЛОЩАДОК
к ТО ЖЕ, что И СТУПЕНИ д
ЛЕСТНИЦЫ
ПЕРИЛА ЛЕСТНИЦ И ПРОФИЛИ ПОРУЧНЕЙ
ПРИМЕРЫ РЕШЕНИЙ
ЛИСТМ 1S
СХЕМА К? 1 Схема N? 2 Cxema№3 i
СЕЧЕНИЕ ДЛИНА Примеча НИЕ № СЕЧЕНКГЕ ДЛИНА ПРИМЕРА НИЕ. N? СЕЧЕНИЕ ДЛИНА Примеча- ние
8 В 20-20 950 - 20'4 Охваты- ВДЕТ стой кис 2Ь СТОРОН 12 е 20'20 950 - 20'4 Охваты- вает стойки с2' сторон 16 о 20'20 950 - 20'4 ОХВАТЫ- БАЕТ С тойк И с р^торон
9 «И 10- 20 730 13 с» 10'20 730 17 _ 10 '20 830
10 => 25'5 it* “ 25'5 18 25-5
1! — 20'U 15 20'4 19 ™» 20* 4
ЛЕСТНИЦЫ
СВОРНЫЕ ЛЕСТНИЦЫ
ИЗ ЖЕЛЕЗОБЕТОННЫХ МАРШЕЙ И П ЛОЩА АО К
ЛИСТ Я19
Разрез по 2-2
135о[[
4-1350
ЛП-ЛЕСТНИЧНАЯ ПЛОШАДКА
ГЕ ГТ
1350
ю
План по м
6020------—--------ь
ЛМ~ЛЕСТНИЧНЫЙ МАРШ
Гнезда в зависимости от go
/— РИСУНКА БА/ХЯСНИКА
w ~ъ
да 125
£=1280~
Подземные пет-
ли Й.6 ЫСйО
о\Л6ч250
J>^t=1260
2 Об
£3060
1100
1350
РАЗРЕЗ ПО5-5
100- -300- -300- -300 - -300
100- -300
-300-1-300
35
э4ю
3000
пг
3teo
[3
4
7-7 190 190 190
2 do
£=3320
е-эгю
2die
£=3350
Т\2 di2
£*3150 .
(10\йбч
Х_У £ = 2650
£8?о!о7 Разрез ПО 6-6
06 |-ig0f(90|-l90-[-^6^^
205 ..35
35
= 3880
Разрез по4-4
_ - 25
3300
de /ТА поЗна
£=1256x3/ ступень.
12
2(112 J
£-3150
75
35
ПОДЪЕМНЫЕ ПЕТЛИ
d6 е=ю4о
Разрез по з-з
Tv 2di2
* /Е=4э7о
3000
2di6 J
£==3350
Мозаичная доска
проступи
||55
.-Чистый ПОЛ 20
-ЦЕМЕНТНАЯ
ПОДГОТОВКА 301 £50
Чистый ПОЛ 20
Цементная подп>_
T0BKA 30
Ж Б ПЛИТА 60 —
МОЗАИЧНАЯ ДОСКА)—150—.
406 ПРОСТУПИ.
йбчгоо
ЛЕСТНИЦЫ
ЛИСТЫ 20
МЕТАЛЛИЧЕСКАЯ ЛЕСТНИЦА
ЛЕСТНИЦЫ
ЛИСТ N 21
ДЕРЕВЯННЫЕ ЛЕСТНИЦЫ
CXEMDI
ЛЕСТНИЦЫ
ЛИСТА! 22
ДВУХ МАРШЕВАЯ ДЕРЕВЯННАЯ ЛЕСТНИЦА
Разрез
MUnmHO Bbi i о нс MEhcc-
В ЖИЛЫХ ДОМАХ «—245
В ШКОЛАХ И АМБУЛАТОРИЯХ —285
В БОЛЬНИЦАХ И РОДИЛЬНЫХ ДОМАХ-325 (-ВЫСОТА ЭТАЖА-Пэ
План
НЕ МЕНЕЕ Iko
Толь
Песок-50
—Толь
Подшивка
-Песок-50
(-Толь
Черепной брусок
'2-ШО-160
Толь
ЛОШАДКИ И МАРШИ СН03У
в СГОРАЕМЫХ лестницах
ПОДШИВАЮТСЯ МИСТО СТРО-
ГАННЫМИ ДОСКАМИ , А В ПОЛУ-
СГОРАЕМЫХ-ПОДШИВАЮТСЯ
И ОШТУКАТУРИВАЮТСЯ
Зазоры на осадку
ПРИ РУБЛЕНЫХ и бру-
счатых СТЕНАХ (вари-
ант ЛЕСТНИЦЫ НА ВРЕ-
МЕННЫХ СТОЙКАХ ДАН
на листе №25).
Цементный
или
АССРАЛЬТО- 7
вы й пол /
ЛЕСТНИЦЫ
ДЕТАЛИ ТЕТИВ
ЛИСТМ 23
Та Б л и ид ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ТЕТИВ ДЛЯ ДЕРЕВЯННЫХ ЛЕСТНИЦ ТАБЛИЦА к листу N 23
Уклон МАРШЕЙ Высоты | ЭТАЖЕЙ Размерь: СТУПЕНЕЙ ЧИСЛО ПОДЪЕ- МОЗ НА ЭТАЖАХ Значения А.биС при числе подъемов водном марше
3 А 5 . 6 7 8 9
В ОТНОШЕ НИЯХ В ГРАДУ САХ
А Б с А Б с А ' Б с А Б с А Б с А Б с А Б с
‘ и4 30° эооо 167 *290 18 550 760 940 720 1050 1270 850 1340 1610 1050 1630 1940 1220 1920 2200 1390 2210 2610 1550 2500 2940
1 1.76 29’4о‘ 3300 165’290 20 550 760 940 710 . 1270 800 1600 ю4о 1930 12Ю 2270 1370 ...» 2600 1540 -И — гэ4о
1:177 29'26’ 3600 164*290 22 540 760 940 710 1270 070 1600 1030 -II- 1930 1200 -4 — 2260 1360 2600 1530 -и- 2930
. 1: 160 30’45' 3000 167*280 10 550 740 930 720 1020 1250 890 1300 1580 1050 1500 1900 1220 1060 2230 1390 214-0 2550 1550 2420 2880
t 1.70 30'30 3300 165*200 20 550 930 710 1240 080 — ц— 1 1570 104-0 1090 12Ю 2220 1370 2540 1540 2870
1. 1.71 30'25 3600 164*200 2'2 540 920 710 -и — 11240 070 — н — 1560 1030 «II — 1890 1200 — 2220 1360 2540 1530 2860
1 159 32*10’ 3000 176*200 17 580 740 940 750 1020 1260 930 1300 1600 то 1500 1930 1280 (060 2260 ’.4 60 2t4o 2590 1630 .2420 2920
1. 1.6! 31'50' 3300 174*200 19 570 -11- 940 750 1260 920 — h — 1590 1090 -и — 1920 1270 2250 144о 2580 1620 — И — 2910
1 1бЦ 31’20' 3600 171*200 21 560 930 730 — 1250 910 1590 1080 --- 19Ю 1250 — 2240 :4го 2570 1590 — 2910
11.53 33’05' 3000 176*270 17 500 720 920 750 990 1240 930 1260 1570 то 1530 1890 1280 1000 2210 |4бо 2070 2530 1630 гз4о 2850
1:1.55 32'50' 3300 174*270 19 570 920 750 1г4о 920 1560 1090 -К — 1080 1270 . 11 — 2200 t44o — 2520 1620 — 1— 2050
1 1.5В 32’20' 3600 171< 270 21 560 Н"- 910 730 , 1230 910 . 1550 1080 -11 — 1870 1250 — It 4. 2190 1420 — 2510 1590 — 2830
| ВЫСОТЫ ЭТАЖЕЙ Размеры ступеней йисло подъе- мов НА ЭТАЖ® Значения А.БиС при числе подъемов в одном марше:
10 t 1 12 13 15 16 17
А 6 с А Б С А ’Б • С А Б С А Б С А Б С А Б С А Б С
3000 167* 290 10 1720 2790 3280 1890 3080 36Ю 2050 3370 3940 2220 3660 4280 2390 3950 ' 4620 2560 4г4о 4950 2720 4530 5200 2890 4820 5620
3300 165» 290 20 1700 —«U —- 3270 1870 — 3600 2030 -7- 3930 2200 —— 4270 2360 4боо 2530 — II — 4э4о 2690 4530 52 0 2860 4020 5600
3600 1б4’* 290 22 1690 3260 1850 —-и— 3600 2020 3930 2180 4260 2350 —и — 4боо 2510 — II — 4930 2670 5260 2840 5590
3000 :б7«гво 18 1720 2'100 3200 1890 2980 3530 > 2050 3260 •3850 2220 3540 4180 2390 3820 4510 2560 4 юо 4&эо 2720 4380 5160 2890 4660 5500
3300 165<280 20 1700 3190 1070 3520 2030 3840 2200 -И- 4170 2360 4490 2530 4820 2690 514о 2В6О -II — 5470
3600 164*280 22 1690 3100 1850 3510 2020 3830 2180 4160 2350 — 1 — 4480 2510 _* — 4810 2670 -1- 5130 2840 5460 Л ИСТ Я 24 ЛЕСТНИЦЫ
3000 19б -гао 17 1010 2700 3250 1990 2900 3500 2160 3260 39Ю гз4о 3540 4г4о 2510 3020 4570 2690 4юо 4900 2870 4380 5240 3040 4ббо 5560
3300 га> гво 19 1790 — II — 3240 i960 -Ч- 3570 2l4o 3900 2310 4230 2490 -II— 4560 2660 «II — 4890 2830 — II - 5220 ЗОЮ --- 5550
3600 171 < 200 Я! 1760 -"V 3220 1930 3550 2Ю0 —'If — 3800 2270 — и — 4гю 2440 4530 2620 4870 2790 — 1 — 5190 2960 55 20
3000 176-270 17 1810 2610 3180 1990 2080 3500 2160 3150 3820 2340 3420 4i4o 2510 Эею 4460 2690 3060 4790 2870 4230 5Н0 3040 4500' 5430
3300 174*270 19 1790 3170 i960 «II — 3480 2140 • -Н-. 3810 2310 4130 2450 -и- 4450 2660 — к — 4770 2830 -И — 5090 ЗОЮ 5420
3600 171 <270 21 1760 3150 1930 — «W 3470 2100 3790 227.0 4100 2440 4420 2620 «— 1* — 4750 2790 5070 2960 «II— 5390
Примечаний: г Чертежи тетив и 'значения букв'Еннык обозначений ДАНЫ НА ЛИСТЕ Я 23 к г Высоты ЭТАЖЕЙ СЧИТАЮТСЯ от пола до пола(см ЛИСТ Я 21 У
ПЛОЩАДОЧНАЯ БАЛКА СТУПЕНИ
ЛЕСТНИЦЫ
ЛИСТЯ 25
Площадочная балка
Сечение 2-2
Сечение <-<
Ширина марша —
Заделка в стену—'
-- ШИРИНА МАРША
Заделка в стену
зо-юо
1ВАРИАНТ
ДЕТАЛИ СТУПЕНЕЙ
Сечение Ь-Ц
Толь
Подшивка-19
Штукатурка-20
Брусок,к которому при-
бивается подшивка
2°И ВАРИАНТ
ПОДШИВКА-IS
ВАРИАНТ
Толь
Подшивка-19
РАВНЫЙ 3-5ММ
Проступи должн
А Ь Л И Ц А
РАЗМЕРОВ ПОДСТУПЕНКОВ И ПРОСТУПЕЙ
— 78
Высота этажа 0.» 6 ПО 1 ВАРИАНТУ ПО 2 ВАРИАНТУ по 3 варианту Высота этажа а-б ПО 1 ВАРИАНТУ ПО 2 ВАРИАНТУ по ЗВАРи
И а Сб Иа Сб Иа £6 ho е6 ha Сб Па
3000 167-290 l4l 34о -145 320 123 350 3000 г!б '280 150 330 154 310 132
зэоо- 165*200 139 —- 1U3 — 121 — ч— 3300 17U -2 ВО 148 152 — 130 -
3600 164*290 138 1U2 — ISO — 3600 П< «280 Ш5 — ,4g — 127 -
3000 167 >280 141 330 1U5 ЗЮ 123 1 340 3000 176 < 270 150 320 154 300 132
3300 165 >260 139 lUs --- 121 3300 174 >270 iUs — 152 — 130
-3600 1б4 > 280 138 *-1-4. 14г — <20 -1— 3600 171 > 270 14 5 — iUg -'* — 127
ЛЕСТНИЦЫ
ЛИСТ Я 26
ДЕТАЛИ
ПОВОРОТОВ ЛЕСТНИЦ
ДВУСТОЕУНОЕ РЕШЕНИЕ ПОВОРОТА ЛЕСТНИЦЫ
ВНУТРИКБАРТИРНАЯ ЛЕСТНИЦА Т ЛЕСТНИЦьТ~~~
БЕЗ ЗА БЕ Ж ПЫХ СТУПЕНЕЙ ЛИСТЯ 27
ЛЕСТНИЦЫ
AHCTN 28
ВНУТРИКВАРТИРНАЯ ЛЕСТНИЦА
С ЗАБЕЛИНЫМИ СТУПЕНЯМИ
Вид по 1-1
Разрез 2-2
ЛЕСТНИЦ С ЗАБЕЖН^МИ СТУПЕНЯМИ
Дано
%т. •
Принимаем
РАЗМЕРЬ! СТУПЕНЕЙ: Q И б,
длину СТУПЕНЕЙ МЕЖДУ ТЕТИВАМИ-С
И ТОЛЩИНУ ТЕТИВ-6 '
Находим h
Количество подъемов: Г)=о\
проступей П-1 и
ЗАЛОЖЕНИЕ ПРИВЕДЕННОГО МАРША Lo,
РАВНОГО СОГЛАСНО РИСУНКА Lg-t.^21* ЕСрСп"
СНб
Составляющие лестницу марши равны
Сср : Сг 2с_ 2 б
tn*Спс= Lo ~ Сср- 1.57с. где
i.57c=
Примечание•
При разбивке лестниц с заБЕЖными сту-
пенями принято:
i Ось марша на закруглениях проходит по
кривой радиусом
Z Ширины .проступей б маршах и на закруг-
лениях по кривым равны между СОБОЙ
ЛЕСТНИЦЫ
ЛИСТМ 29
ПРИМЕР ЛЕСТНИЦЫ
С ЗАБЕЖНЫМИ СТУПЕНЯМИ
Тетива N?<
Тетива М2
Общие данные
Высота этажа Пэ=3300
Длина МЕСТА ДЛЯ ЛЕСТНИЦЫ tj =3800
Принять!
Размеры ступеней Q-6-183-E60 »
Длина ступеней-между ТЕтивами-О .900
Толщина тетиб-6=8С
Ло СР ОРМУЛАМ, ПОМЕШЕННЫМ ЧА ЛИСТЕ АГ28 . ОПРЕДЕЛЯЮТСЯ
,, п Пэ 3300- »о
Количество подъемов-n=-Q-=-fgy= юшт.
проступей— П-1-18-1 = 17шт
Lo =(П-1)В = 17-260 = UU20
£ср=Е!-2с-26 = 3800-2'900-2'80 = 18^0
Ln* fcnc = L о - L ср ~1.5 7 с = А А 20 -18 АО-157 *900=1170
Первый и последний марши приняты
неравными
Сп=85О и Епс = 330
ПРИМЕЧАНИЯ
1 Пристенные тетивы ЛГ_МТ,2иЗ кре-
пятся к стенам при помоши шты-
I РЕЙ ИЛИ БОЛТОВ. ИЛИ СТАВЯТСЯ на
ПРИСТАВНЫЕ стойки
В Разрезы и дополнительные деталь
ДАНЫ НА ЛИСТЕ X30
ЛЕСТНИЦЫ
ЛИСТ И 30
РАЗРЕЗЫ И ДЕТАЛИ
к ЛИСТУ N 29
'tea' las' lea1
Деталь плана
Аксонометрия узла со
стороны 3-3
ДЕРЕВЯННАЯ ЛЕСТНИЦА
НА КОСОУРАХ
ЛЕСТНИЦЫ
ЛИСТ Я 31
Р А-ЗРЕЗ
Сечение 1-1
Гвозди
£400
Каждая третья баляси-
на КРЕПИТСЯ К КОСОУРУ ДВУ-
\мя БОЛТАМИ (1Ч0ММ,ОСТАЛЬ-
НЫЕ-гвоздями £= ЮОмм
ПЛОШАДОЧНАЯ_
БАЛКА
50-70
КОСОУРЫ
Стоики ПЕРИЛ
ПЛОЩАДОЧНАЯ
БАЛКА
КОСОУР
косоур
Сечение 2-2
Сечение косоура
План
3*40=120
ПРИМЕЧАНИЕ.
Лестницы на косоурах отделывают-
ся ТАКЖЕ .КАК ЛЕСТНИЦЫ НА ТЕТИ-
ВАХ: площадки и марши в зависимо-
сти ОТ ТРЕБОВАНИЙ ОСТАВЛЯЮТСЯ
СНИЗУ ОТКРЫТЫМИ, ПОДШИВАЮТСЯ
СТРОГАНЫМИ ДОСКАМИ или штука-
турятся.
_>ИДЬ1 НАЧАЛА. МАРШЕЙ ЛЕСТНИЦ
ЛЕСТНИЦЫ
ЛИСТ Я 32
ПОРУЧНИ БАЛЯСИНЫ
°* ВАРИАНТ-НД ШИПАХ С ПРО-
КЛАДНОЙ ПЛАНКОЙ
120- <70
Перила с точеными
БАЛЯСИНАМИ
ПРИМЕЧАНИЯ
1 Перила нд маршах и площад-
ках лестниц,должны быть
ВЫСОТОЙ 600 ММ.СЧИТАЯ ОТСЕ-
РЕДИЯЫ ШИРИНЫ СТУПЕНИ до
ВЕРХА ПОРУЧНЯ
г Рисунки балясин,показанные
НА ЭТОМ ЛИСТЕ, ДАНЫ, КАК ПРИ-
МЕРНЫЕ ОБРАЗЦЫ ПОВЫШЕННО-
ГО КАЧЕСТВА- Во ВТОРОСТЕПЕН-
НЫХ ЛЕСТНИЦАХ БАЛЯСИНЫ ВЫ-
ПОЛНЯЮТСЯ ПРОСТЕЙШЕГО ВИДА,
НАПРИМЕР.ИЗ BPyCKOB-3U<3U.
ГЛАДКИХ ПО ВЫСОТЕ
ЛЕСТНИЦЫ
листи^Г?
ПОРУЧНИ. БАЛЯСИНР!
I
}
S
ОБШ.ИЕ ВИДЬ! НАЧАЛА. МАРШЕЙ ЛЕСТНИЦ
ЛЕСТНИЦЫ
ЛИСТХ ы
Ф ОРМА И ОТДЕЛКА ОТУ ПЕНЕЙ
КРЕПЛЕНИЕ СТОЕК БАЛЯСНИКА.
Бетонные или каменные ступени
Отделка металлических ступеней
Крепление стоек балясника
