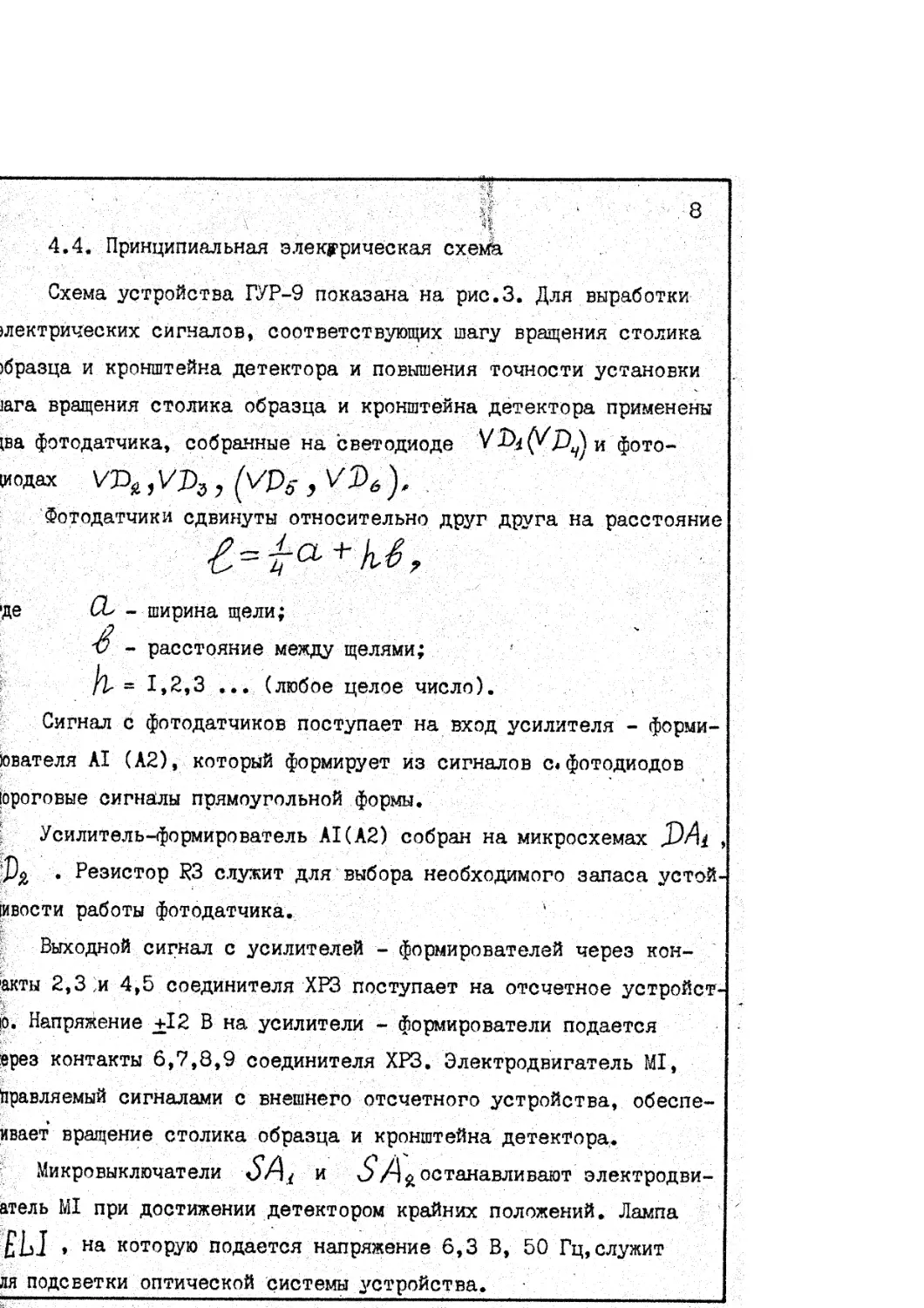

4.4. Принципиальная электрическая схема f
Схема устройства ГУР-9 показана на рис.З. Для выработки
лектрических сигналов, соответствующих шагу вращения столика
бразца и кронштейна детектора и повышения точности установки
ага вращения столика образца и кронштейна детектора применены
ва фотодатчика, собранные на /светодиоде	и фото-
кодах , VD3 , (ур5 , V 2 б), .
Фотодатчики сдвинуты относительно друг друга на расстояние
де CL - ширина щели;
'О - расстояние между щелями; -*
= 1,2,3 ... (любое целое число).
Сигнал с фотодатчиков поступает на вход усилителя - форми-
ователя Al (А2), который формирует из сигналов с«фотодиодов
ороговые сигналы прямоугольной формы.
Усилитель-формирователь АЦА2) собран на микросхемах JD/I^ ,
. Резистор КЗ служит для выбора необходимого запаса устой-
ивости работы фотодатчика.	'
Выходной сигнал с усилителей - формирователей через кон-
акты 2,3,и 4,5 соединителя ХРЗ поступает на отсчетное устройст-
э. Напряжение +12 В на усилители - формирователи подается
эрез контакты б,7,8,9 соединителя ХРЗ. Электродвигатель MI,
1равляемый сигналами с внешнего отсчетного устройства, обеспе-
<вает вращение столика образца и кронштейна детектора.
Микровыключатели SA< и S Аостанавливают электродви-
1тель MI при достижении детектором крайних положений. Лампа
ELI ♦ на которую подается напряжение 6,3 В, 50 Гц,служит
1я подсветки оптической системы устройства.
А
На соединитель XS4 с контактов 9,10 через сое;
S3 поступает напряжение +27 В для питания двига^ел<
|ок ГП-13, ГП-14.	"	‘ ,
4. 5. Конструкция
|
ip: Корпус I (рис.4) представляет собой массивную ci
[Отливку, внутри которой смонтированы механизмы враще!
образца и кронштейна детектора, а также оптическая и
веская части устройства.
К- Для установки устройства на стол рентгеновского
|етра предназначены три регулируемые опоры 14, при пг
Вых устройство выставляется в горизонтальной плоскосп
Осуществляется по уровню из комплекта устройства, уст
i- '	*
шому на столик образца.
В верхней части устройства расположены ртолик 4
Ья установки сменных гониометрических приставок ‘а и де
Ея <. неподвижных образцов и кронштейн 6 (см;рис.4)
« который устанавливается монохроматор 8 с изогнутым
«Ми, выходная щель 10, щель Соллера II и держатель 5
(етектора, предназначенного для регистрации рентгенов
^раженных от атомных плоскостей кристаллической реше
1ледуемого кристалла.
Столик с образцом и кронштейн детектора могут по
я вокруг вертикальной оси устройства. Конструкция ус-
юзволяет производить как одновременное вращение
(а и кронштейна детектора от руки либо с помощью
яу так и вращение каждого из них в отдельности.
Одновременное вращение вручную производится
мсовика 4 (см. рис. 4) при устанбВЛСННЫХ В положение. 31
&
СТОЛ1
элекг

при г
