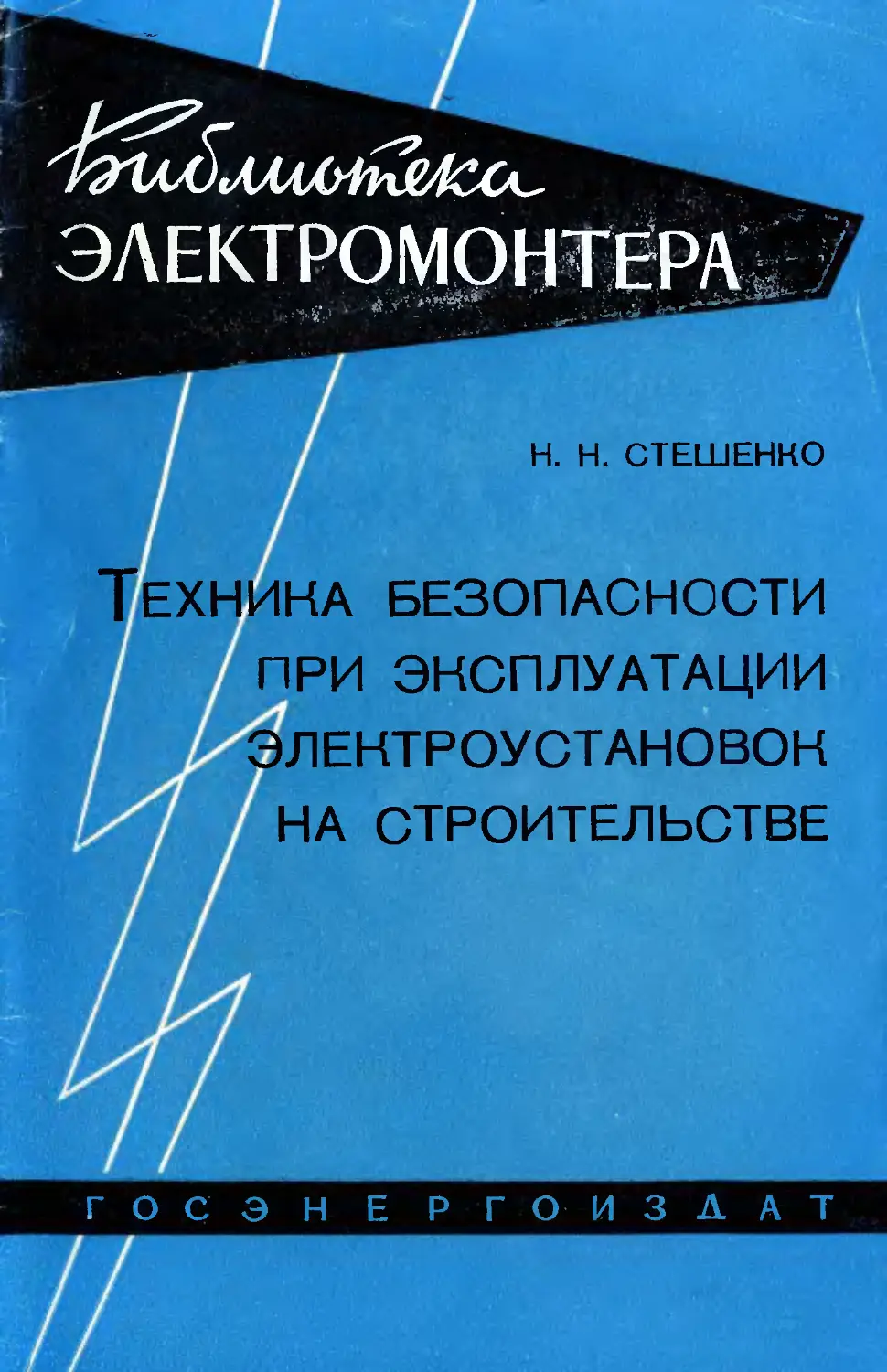

БИБЛИОТЕКА ЭЛЕКТРОМОНТЕРА
Выпуск 2Ь
Н. Н. СТЕШЕНКО
ТЕХНИКА БЕЗОПАСНОСТИ
ПРИ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК
НА СТРОИТЕЛЬСТВЕ

ГОСУДАРСТВЕННОЕ ЭНЕРГЕТИЧЕСКОЕ ИЗДАТЕЛЬСТВО
МОСКВА	I960	ЛЕНИНГРАД
РЕДАКЦИОННАЯ КОЛЛЕГИЯ:
Демков Е. Д., Долгов А. Н., Ежков В. В., Смирнов А. Д..
Устинов П. И.
ээ-з-з
♦
В брошюре изложены основные требования техники безопасности
при эксплуатации и ремонте электрических установок, применяемых
на строительстве.
Приводятся общие данные о механизмах и оборудовании, приво-
димых в действие от электропривода, и описываются электрические
устройства, применяемые для электропрогрева бетона, грунта, кирпич-
ной кладки, трубопроводов.
Особое внимание уделено вопросу техники безопасности при про-
изводстве специальных строительных работ (кессонных, туннелей,
шахт, колодцев и т. п.).
Брошюра предназначена для электромонтеров, обслуживающих
алектроустановки на строительстве.
f
1. ВВЕДЕНИЕ
Историческими решениями XXI съезда КПСС за семи-
летие предусмотрены большие капиталовложения на строи-
тельство промышленных, культурно-бытовых объектов и
жилищное строительство. Правильно, с наибольшей
эффективностью использовать выделяемые средства на
капитальное строительство, ускорить и удешевить строи-
тельство, намеченное семилетним планом, является перво-
степенной задачей.
Для индустриализации и механизации отдельных ви-
дов строительных и монтажных работ, в особенности на
подсобных предприятиях строительных и монтажных орга-
низаций, широко используется электрическая энергия.
Надежность работы электрических установок является
одним из важнейших условий бесперебойной работы меха-
низмов и оборудования на строительстве.
На строительстве электрическая энергия применяется
для приведения в действие строительных механизмов
(подъемные краньв, экскаваторы, лебедки, компрессоры,
землесосные снаряды и др.), а также для освещения, элек-
тропрогрева и электрообогрева.
Для электроснабжения строительства, как правило,
используются районные энергетические системы напряже-
нием 6—10 кв, а для строительства крупных объектов —
сети 35, ПО кв и выше.
На строительных площадках в распределительных
электрических сетях применяются напряжения 6 и 10 кв.
Вблизи площадки строительства сооружаются времен-
ные или постоянные электроподстанции, а на самой пло-
щадке— трансформаторные подстанции или трансформа-
торные пункты местного значения.
От этих трансформаторных пунктов питание электро-
з
установок производится преимущественно напряжением
380/220 в.
Временное электроснабжение в ряде случаев осуще-
ствляется от передвижных комплектных трансформатор-
ных подстанций с трансформаторами мощностью 100 ква
и выше или от инвентарных сборно-разборных конструкций
с трансформаторами мощностью 20 ква и выше. Указан-
ные трансформаторные подстанции изготовляются в завод-
ских условиях, а отдельные типы могут быть изготовлены
в мастерских на площадке строительства.
Применяются также мачтовые трансформаторные под-
станции с трансформаторами мощностью до 320 ква, изго-
товляемые на строительстве по типовым чертежам.
На строительных площадках в основном сооружаются
воздушные распределительные сети, а в отдельных слу-
чаях — и кабельные.
Воздушные линии прокладываются на железобетонных
или деревянных, пропитанных антисептиком опорах. Дере-
вянные опорьг целесообразно устанавливать на железобе-
тонных пасынках, что удлиняет срок их эксплуатации.
Яри современной механизации строительно-монтажных
работ на строительной площадке применяются различные
машины, механизмы и оборудование, имеющие в качестве
привода электродвигатели, а для производства электросва-
рочных работ — большое количество электросварочных
аппаратов. В зимнее время на отдечьных строительных
площадках для прогрева бетона, отогрева мерзлого грун-
та, замерзших водотрубопроводов и т. п. используются спе-
циальные электрические устройства.
В условиях строительства применяются преимуществен-
но электродвигатели напряжением 380/220 в. Электродви-
гатели напряжением 3 000, 6 000 в и выше устанавливаются
для отдельных машин (например, для высоконапорных на-
сосов, землесосных снарядов, мощных экскаваторов
и т. п.).
На экскаваторах с ковшом емкостью 0,5 лг3 устанавли-
ваются трехфазные асинхронные электродвигатели с ко-
роткозамкнутым или фазным ротором, а на экскаваторах
с ковшом емкостью 0,75—2,0 ж3 — с фазным ротором на-
пряжением 380 в и мощностью 40—140 кет.
Питание экскаватора осуществляется четырехжильным
шланговым кабелем, три жилы которого служат для пита-
ния электродвигателя, а четвертая — для заземления кор-
пуса экскаватора. Один конец кабеля подсоединяется
4
к пункту 'подключения, который может устанавливаться нй
опоре, как показано на рис. 1 и 2, а другой конец подзо
дится к в'водной коробке на ходовой тележке экскаватора.
Заземляющая жила 1присоедиияется к имеющемуся в ко
Рис. 1. Схема электропитания экскаватора от сети переменного тока
напряжением до 1 000 в.
/—подключательный пункт; 2—заземляющий проводник к повторному заземли-
телю; 3—повторный заземлитель; 4—гибкий шланговый четырех»ильный кабель;
5— вводная коробка; 6—заземляющая жила кабеля; 7—заземляющий зажим (болт).
робке заземляющему болту. Электрическое освещение ка-
бины экскаватора-, а также питание прожекторов, установ-
ленных ща корпусе экскаватора, осуществляются от пони-
зительного трансформатора 380/127 в мощностью 1,5—
2,5 ква. Для ремонтного освещения предусматривается по-
низительный трансформатор 127/12 в.
2 Н. Н. Стешенко.	5
В мощных одноковшовых экскаваторах с ковшом
емкостью 3 л-13 и выше устанавливается сложный 'электро-
привод 'переменного тока с четырьмя трехфавными асин-
хронными электродвигателями напряжением 380 и 6 000 в
Рис. 2. Установка под-
ключательного пункта
на столбе.
1 — подключательный пункт
(пусковой ящик); 2—зазем-
ляющий болт; 3—кабель;
4—заземляющая жила кабе-
ля; Б—заземляющий провод-
ник; 6—заземляющий про-
водник к повторному зазем-
лителю; 7 —нулевой провод
линии: 5—фазные провода
линии.
с фазным ротором. Мощность этих
электродвигателей колеблется от
250 до 1 800 кет.
Многоковшовые экскаваторы
имеют электродвигатели мощно-
стью 7—276 кет.
На строительстве широко ис-
пользуются башенные, козловые и
другие краны грузоподъемностью
0,75—25 т и выше.
Башенные краны, как правило,
оборудуются трехдвигательным или
четырехдвигательным 'электропри-
водом. Некоторые краны имеют до-
полнительные электродвигатели для
вспомогательных операций (напри-
мер, для перемещения каретки и
т. п.). Для кранов служат специ-
альные крановые электродвигатели,
обладающие большим пусковым
моментом и большей перегрузочной
способностью по сравнению с обыч-
ними асинхронными ©лектродвига-
телями. На кранах устанавливают-
ся электродвигатели с короткоза-
мкнутым и фазным ротором напря-
жением 380/220 в, мощностью 1,8—
125 кет и выше. Управление элек-
тродвигателями осуществляется
при помощи контроллеров или кон-
такторов. Электропитание башенно-
го крана производится четырех-
жильным шланговым кабелем, четвертая жила которого
служит для заземления крана
Для обеспечения безопасной работы крана предусмот-
рены тормозные электромагниты и концевые выключатели.
В последнее время большое распространение на строи-
тельстве для механизации работ получили гидромеханиза-
ционные установки (землесосные снаряды). Электроприво-
ды таких установок существенного отличия от электропри-
6
водов других .строительных машин не имеют, однако необ-
ходимо отметить, что пуск мощных 'высоконапорных насо-
сов, устанавливаемых на таких снарядах, как: 12НЗ;
12Р-7; ЗГМ 1; 20-Р 11, осуществляется ю помощью электро-
двигателей напряжением 6000 в и мощностью 260—
860 кет.
Вспомогательные механизмы установок гидромеханиза-
ции приводятся в действие асинхронными электродвигате-
лями напряжением 380 в мощностью 7—115 кет. Для пи-
тания электродвигателей и электрического освещения на
понтоне устанавливается силовой трансформатор 6/0,4 кв
мощностью 100—560 ква. Электропитание этих установок
производится с берега по высоковольтному шланговому
кабелю, проложенному на поплавках. На берегу кабель
присоединяется к проводам воздушной линии электропере-
дачи.
Кроме крупных машин, на строительстве эксплуати-
руются бетономешалки, растворомешалки, известегасилки,
различные насосы, лебедки, подъемники, элеваторы и дру-
гое оборудование, которые имеют в качестве привода трех-
фазные асинхронные электродвигатели напряжением
380/220 в различных мощностей.
При современном механизированном способе произвол
ства строительно-монтажных работ на строительстве при-
меняется электрифицированный инструмент но дереву, ме-
таллу и камню, вибраторьп и пр.
Электрические вибраторы применяются напряжением
36 в мощностью 0,4—1 кет, а электровибраторы С-357 (бун
керные) напряжением 380/220 в.
Для выполнения сварочных работ на строительстве
применяются: передвижные однопостовые машины-пре-
образователи мощностью 4, 14 и 28 кет, обеспечивающие
соответственно ток 100, 280 и 400 а; преобразователи ста-
ционарные однопостовые мощностью 14 и 32 кет на ток 250
и 400 а; преобразователи многопостовыс на 9 постов мощ-
ностью 75 кет и ток до 1 000 а. Передвижные трансформа-
торы (мощностью 25—700 ква и напряжением холостого
хода до 70 в, обеспечивающие ток 330—2 000 а. Для точеч-
ной сварки применяются машины с номинальной мощ-
ностью 25—200 ква, а для стыковой сварки -машины
с номинальной мощностью 25—150 ква.
В зимних условиях для прогрева бетона, кирпичной
кладки, отогрева грунта и замерзших трубопроводов,
а также для сушки отделочных работ используется элек-
2*	7
Рис. 3. Э
игла дл
грева г
тропрогрев. Для электропрогрева применяются следующие
трансформаторы:
ТМ 75/6 50 мощностью 50 ква с первичным напряже-
нием 220—380 в;
ТБ 35 мощностью 35 ква, 220 380 в;
ТБ 20 или ТСМ Б мощностью 20 ква, 220 380 в;
трехфазная группа из трех трансформаторов ТБ 20 или
ТСМ-Б и трехфазная группа из трех трансформатор о в
СТЭ-24, СТЭ-32 и СТЭ-34 с первичным на-
пряжением 220 или 380 в.
Для электропрогрева целесообразно
применять передвижные установки как бо-
лее маневренные при эксплуатации.
Для прогрева грунта в последнее время
нашли применение электроиглы (рис. 3),
представляющие собой отрезок стальной
трубы, в которую вмонтирована спираль
из нихромовой проволоки.
На электроиглу подается фазовое на-
пряжение от сети 380 в с нулем-
Для сушки отделочных работ (штука-
турка, окраска и т. п.) устанавливаются
ламповые и отражательные софиты, а так-
же электрокалориферы напряжением 380—•
220 в мощностью 7—60 кет.
'При производстве подземных работ
(например, кессонные, проходы туннелей
и т. п.) требуется особая надежность элек-
троснабжения, так как перерыв в подаче
электрической энергии может создать опас-
ность для людей и причинить большой ма-
териальный ущерб.
На некоторых крупных стройках при-
'ектро- меняются канатные подвесные дороги для
1 ото' подачи конструкций, материалов и т. п. че-
рунта. водные и другие препятствия, а также
в карьерных хозяйствах. Приводом этих
лужат асинхронные электродвигатели трехфазного
тока напряжением 380/220 в.
Обслуживание такого разнообразного электрического
оборудования, естественно, требует от персонала опыта и
знаний.
На крупных строительных площадках создаются кон-
торы по эксплуатации электроустановок или специальные
8
с
цехи. На мелких площадках обслуживание электрических
установок осуществляется группой инженерно-технических
работников к электромонтерами. Персонал на строитель-
стве должен знать правила технической эксплуатации и
техники безопасности для обеспечения надежности и без-
опасности обслуживания электротехнических установок.
2. ОБЩИЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
:ПРИ ЭКСПЛУАТАЦИИ И РЕМОНТЕ ЭЛЕКТРОУСТАНОВОК
НА СТРОИТЕЛЬСТВЕ
Все электроустановки (как временные, так и постоян-
ные) должны монтироваться в соответствии с требования-
ми «Правил устройств электроустановок», а эксплуатиро-
ваться — в соответствии с Правилами технической эксплуа-
тации и техники безопасности.
Персонал, обслуживающий электроустановки, должен
периодически проходить проверку зйаиий Правил техниче-
ской эксплуатации и техники безопасности.
В результате проверки знаний по технике безопасности
присваивается квалификационная группа, которая уста-
навливает объем и характер работ, которые может выпол-
нять работник данной группы. Во избежание несчастного
случая и аварии запрещается выполнять работу, не соот-
ветствующую квалификационной Группе.
При эксплуатации электроустановок на строительстве
необходимо учитывать характерную особенность условий
работы, а именно: наличие влажности, заземленных ме-
таллических конструкций, бетонные массивы', земляные
полы и другие обстоятельства, создающие условия повы-
шенной опасности и особо опасные.
При таких условиях работы поражение электрическим
•током может иметь опасные ,последст1В1Ия, а поэтому обслу-
живающий персонал должен весьма тщательно выполнять
все правила техники безопасности. Кроме того, несмотря
иа временный характер электроустановок, они должны
монтироваться с точным соблюдением правил устройств
электроустановок. Это особенно1 важно, так как управлять
электроустановками (пуск, включение и т. п.) в большин-
стве случаев приходится лицам, имеющим очень слабое
представление об элементарных законах электротехники.
В 'большинстве 'случаев поражение электрическим то-
ком происходит вследствие нарушения правил техники
безопасности. Характерными нарушениями являются;
9
1)	приближение к токоведущим частям установок выше
1000 в на недопустимое расстояние;
2)	работа без индивидуальных средств защиты,;
3)	'недостаточно тщательная подготовка рабочего
места;
4)	работа под напряжением или в непосредственной
близости от напряжения;
5)	отсутствие инструктажа перед началом работы и
контроля во время работы
и др.
Опасность поражения
электрическим током зави-
сит от величины тока, про-
текающего через человека.
Рис. 5. Путь тока через тело
человека при касании рукой
одного провода.
Рис. 4. Путь тока через тело
человека при касании к двум
проводам.
Смертельным является ток силой в одну десятую ампе-
ра Токи менее 0,1 а могут привести к мнимой смерти, т. е.
к такому состоянию человека, когда у пострадавшего от-
сутствует дыхание, не прощупывается пульс и, кроме того,
потеряно сознание. Для спасения человека, находящегося
в состоянии мнимой'смерти, если он отделен от токоведу-
щих частей, ему сейчас же необходимо производить искус-
ственное дыхание.
Ток, протекающий через организм, определяется вели-
чиной приложенного к человеку напряжения и сопротивле-
нием человека.
При прикосновении к двум фазам сети человек будет
находиться под полным линейным напряжением сети
(рис. 4). Величина тока, протекающего через человека,
10
случае на долю человека будет
Рис. 6. Прикосновение
корпусу незаземленного
гателя, находящегося
жением.
человека к
электродви-
под напря-
в этом случае будет зависеть от .величины напряжения сети
и сопротивления (самого человека. Сопротивление человека
в основном определяется роговым ‘слоем кожного покрова
и меняется в широких пределах в зависимости от степени
увлажнения кожи.
При прикосновении к одной фазе (рис. 5) человек бу-
дет включен в цепь напряжения фазы последовательно
с другими сопротивлениями (сопротивление обуви, пола,
грунта и т. п.) — в этом
приходиться только часть
напряжения фазы.
Отдельные части элек-
трических установок и
устройств, например кор-
пус электродвигателя,
могут оказаться под на-
пряжением в результате
нарушения изоляции (за-
мыкание на корпус).
Прикосновение к кор-
пусу в этом случае будет
так же опасно, как и не-
посредственное прикос-
новение к фазе, если кор-
пус не заземлен.
На рис- 6 изображены
трехфазные электродви-
гатели, работающие в по-
мещениях с повышенной
вил техники безопасности, без заземления.
Для безопасного прикосновения к корпусам электро-
оборудования, к корпусам пускорегулирующей аппаратуры
и металлическим частям строительных машин и механиз-
мов с электроприводом их следует заземлять, так как они
работают в условиях, соответствующих помещениям с по-
вышенной опасностью или особо опасным (рис. 7).
Нельзя допускать включение сварочных преобразовате-
лей и трансформаторов, электрифицированных инструмен-
тов, если корпуса их предварительно не заземлены.
Необходимо отметить, что значительная часть несчаст-
ных случаев при работе с электрифицированным ручным
инструментом происходит вследствие нарушения этих
правил.
Заземление металлических корпусов электрических
11
опасностью с нарушением пра-
установок производится путем соединения их с заземлйтё-
лем посредством заземляющих проводников. Все соедине-
ния заземляющего устройства должны выполняться свар-
кой. Бол говое соединение допускается только с корпусом
электр осб ор удо в ани я.
В качестве заземлителя должны прежде всего пополь-
зоваться естественные заземлители, например: проложен-
ные в земле водопооводные трубы; обсадные трубы арте-
зианских колодцев; металлические конструкции зданий и
сооружений, имеющие надежное соединение с землей, и др.
Рис. 7. Схема питания башенного крана от сети переменного тока
напряжением до 1 000 в
I — четырехжильный кабель; 2—гибкий шланговый четырехжильный кабель;
3 — подкчючательный пункт; 4 —вводной ящик на кране; 5 —естественный зазем-
литель (водопровод); 6—повторный заземлитель; 7 — перемычка между стыками
рельсов; 8—заземляющий проводник; 9—перемычка между рельсами; 10—за-
земляющий болт; // — заземляющая жила кабеля: 12—заземляющая жила питаю-
щего кабеля.
12
При 'невозможности использовать естественные заземлите-
ли сооружают искусственные. Наиболее часто для искус-
ственных заземлителей применяют стальные толстостен-
ные трубы диаметром 50 мм, 'которые забивают в грунт на
глубину до 2 м. Таких труб должно быть не менее двух.
На строительных площадках в качестве искусственных
заземлителей могут применяться инвентарные заземлите-
ли— буры (рис. 8).
Узел Д
Рис. 8. Инвентарный заземли-
тель-бур.
1—стержень; 2—хомут; 3—спираль;
4—шайба П-образная; 5—ганка для
закрепления заземляющего провода;
6—болт; 7—скоба для ввертывания
бура.
Для предохранения от поражения олектрическим током
при обслуживании электрических установок применяются
индивидуальные защитные средства. К ним относятся,
диэлектрические перчатки, диэлектрические галоши и бо-
ты, диэлектрические коврики, изолирующие подставки (де-
ревянные решетки на изоляторах), указатели напряжения,
изолирующие клещи для сменив предохранителей, изоли-
рующие штанги (для операций с разъединителями и на-
ложения заземлений), монтерский инструмент с изолирую-
щими ручками, защитные очки, а для работ на высоте —
монтерский предохранительный пояс. Все эти защитные
13
средства периодически должны проводить проверку и испы-
тание согласно правилам пользования и испытания защит-
ных средств.
При получении защитных средств необходимо убедить-
ся в том, что они испытаны и что срок для повторной про-
верки еще не наступил; кроме того, следует проверить их
целостность внешним осмотром. С неисправными защит-
ными средствами работать нельзя.
Во избежание повреждений защитные средства должны
храниться в закрытых шкафах, отдельно от инструмента.
Из .всех защитных средств следует выделить приборы
для проверки наличия напряжения, так как такая провер-
ка необходима для исключения возможности поражения
электрическим током при производстве работ на электро-
установках.
В электрических сетях напряжением выше 1 000 в при-
меняются указатели напряжения. В сетях напряжением до
I 000 в преимущественно применяются контрольные лампы,
представляющие собой пластмассовый патрон с вмонтиро-
ванными в него гибкими изолированными проводами дли-
ной 0,3—0,5 м. Концы проводов подсоединяются к жестким
наконечникам с изолированными ручками. Напряжение
ламп накаливания должно соответствовать линейному на-
пряжению сети.
Определение наличия напряжения индикатором напря-
жения или контрольной лампой необходимо производить
в диэлектрических перчатках.
3. ОСНОВНЫЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
ПРИ ЭКСПЛУАТАЦИИ И РЕМОНТЕ ЭЛЕКТРОУСТАНОВОК
НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ
Эксплуатация и ремонт электроустановок, работающих
на строительной площадке, проводятся по тем же прави-
лам, которые применяются и на промышленных предприя-
тиях. Однако, учитывая условия повышенной опасности, ра-
ботники, выполняющие эти работы, должны быть особенно
внимательными и особенно тщательно выполнять правила
безопасности.
Учитывая разбросанность электроустановок на строи-
тельной площадке и доступность к ним строителей в .про-
цессе работы, должньи быть приняты все меры, ограждаю-
щие людей от случайного прикосновения к токоведущим
частям.
И
Все электрические установки наАряжсЕием выше
1 000 в должны распечататься в отдельных помещениях.
Двери, ведущие в помещение или в отдельные ячейки,
должны запираться на замой, а на дверях помещений,
ячейках и входов на открытые подстанции должны выве-
шиваться предупредительные плакаты с красной стрелой
и надписью «Высокое на пряжение. Опасно для жизни».
В эти помещения может быть допущен только обслужи-
вающий персонал.
Электроустановки, размещенные .в производственном
помещении или на открытом воздухе, необходимо' также
надежно ограцить (металлические решетки, шкафы и др.).
Допуск в помещение подстанций, переключательных
пунктов посторонним лицам категорически запрещается;
для этого вывешиваются плакаты «Вход категорически за-
прещен».
На сборках и пусковых ящиках, которые в условиях
строительства устанавливаются на открытом воздухе,
а также на ограждениях электрооборудавания напряже-
нием выше 1 000 в, вывешиваются плакаты с надписью
«Высокое напряжение. Опасно для жизни».
Воздушные электросети
Наличие большой распределительной сети на строи-
тельной площадке различных напряжений обязывает об-
служивающий персонал (электромонтеров, мастеров, про-
рабов) строго руководствоваться правилами безопасности
в части порядка ведения работ.
Так, работа на линиях и распределительных пунктах
напряжения до и выше 1 000 в может производиться по на-
ряду не менее чем двумя лицами; при этом производитель J
работ должен иметь квалификацию не ниже группы_1у
При работах на линиях до 1 000 в производитель работ
должен иметь квалификационную группу не ниже груп-
пы III. Работы на линиях и распределительных пунктах
разрешаются только при отключении их со всех сторон,
откуда может быть подано напряжение (разъединители,
рубильники и др.), и вывешивании предупредительных пла-
катов «Не включать — работают -люди». Кроме того, перед
началом работы во избежание случайной подачи напряже-
ния на участок линии, где производится работа, наклады-
ваются заземления в конечных пунктах и на месте работ
на линиях напряжением выше 1 000 в и только на месте
работы — на линиях напряжением до 1 000 в.
15
Наложение заземлений можно производить (только по-
сле проверки отсутствия напряжения на линии) при помо-
щи изолирующей штанги, приведенной на рис. 9. Как пра-
Рис. 9. Переносное защитное
заземление.
вило, наложение заземления
производится не менее чем
двумя лицами для линии на-
пряжением выше 1 000 в и
одним лицом для линии напря*
жением до 1 000 в.
Наложение заземления
производится в строгой после-
довательности: сначала присо-
единяется провод к «земле», и
только после этого производят
наложение заземления на про-
вода линии при помощи за-
жимов.
Снятие заземления произ-
водится в обратном порядке:
сначала снимается заземляю-
щий провод с проводов линии,
а затем «земля».
После снятия заземления
подъем рабочих на опоры ли-
нии не допускается.
На опоры воздушной линии
напряжением до 1 000 в, на-
ходящиеся под напряжением,
можно подниматься и произ-
водить замену предохраните
лей и ламп уличного освеще-
ния одному электромонтеру с
квалификационной группой не
ниже группы III без наряда.
Эту работу необходимо произ-
водить, прикрепившись поясом
к опоре, стоя на когтях. Во
избежание поражения элек-
трическим током замена предохранителей и ламп произ-
водится в диэлектрических перчатках и предохранитель-
ных очках.
При выполнении указанных работ необходимо соблю-
дать осторожность, чтобы избежать прикосновения к про-
водам, находящимся под напряжением.
16
На строительной площадке весьма часто происходит
повреждение опор воздушной линии (в особенности дере-
вянных) землеройными машинами, тракторами и авто-
транспортом. Необходимо каждый раз перед подъемом на
опору тщательно осматривать ее, и только убедившись
в прочности, производить подъем, пользуясь при этом ког-
тями или другими специальными приспособлениями.
Рис. 10. Монтаж проводов на установленной опоре.
При замене пришедшей в негодность опоры необходи-
мо предварительно ее укрепить, установить рядом новую,
а работу по снятию и перекладке проводов с поврежден-
ной опоры на новую производить, стоя на двух когтях,
закрепившись предохранительным поясом. Подъем для вы-
полнения этой работы допускается только по новой опоре
(рис. 10).
На одном из строительных участков прораб и электро-
ментер не проверили состояние деревянной опоры линии
электропередачи напряжением 380 в, на которой нужно
было произвести замену ламп уличного освещения. При
подъеме на опору она переломилась у пасынка и свали-
17
Лась вместе с монтером на землю. Монтер Погиб оттого,
что он соприкоснулся с упавшими па него проводами.
На строительных площадках наблюдаются частые
обрывы проводов линий электропередачи в результате по-
вреждения опор автотранспортом и строительными меха-
Рис. 11. Гидравлический подъемник.
низмами.
При обнаружении
оборвавшегося и лежаще-
го на земле или провиса-
ющего провода необходи-
мо принять меры для
предупреждения прибли-
жения к проводу посто-
ронних людей; при этом
надо учитывать, что при-
ближаться к упавшему
проводу напряжением вы-
ше 1 000 в на расстояние
менее 5 м опасно для
жизни из-за возможно-
сти большого шагового
напряжения. Необходимо
местонахождение обо-
рванного или провисаю-
щего провода оградить,
выставить охрану и .вьи-
весить предупредитель-
ные плакаты: «Стой—
высокое напряжение»,
«Стой—опасно для жиз-
ни».
Для выполнения ре-
монтных работ на воз-
душных линиях в последнее время нашли широкое приме-
нение телескопические вышки и гидравлические подъем-
ники (рис. 11).
Во избежание несчастного случая подъем на высоту,
близкую к предельной, а также подъем корзин телескопа
и гидроподъемника вблизи проводов, находящихся под на-
пряжением, производятся с пониженной скоростью и боль-
шой осторожностью. Для снятия наведенных напряжений
телескоп вышки и гидроподъемника заземляется.
Работы на .воздушных линиях электропередачи, .выпол-
няемые с корзины автовышек или гидроподъемников, про-
18
изводятся, как правило, бригадой в .количестве не менее
двух монтеров; из них один находится в корзине, а наблю-
дающий мастер — внизу.
Если по ходу работы требуется поднятие в корзине
двух монтеров, то необходимо, чтобы наблюдающий третий
монтер имел квалификационную труппу не ниже груп-
пы IV.______
Монтеры, находящиеся в корзине, прикрепляются к ней
предохранительными поясами.
Устанавливать автовышку и гидроподьемник под про-
водом линии электропередачи не разрешается.
На строительной площадке для линий электропередачи
устанавливаются часто опоры, пропитанные антисептиком.
Антисептические (противогнилостные) составы, которы-
ми пропитывается древесина, ядовиты. Поэтому работы
как на эксплуатируемых, так и на сооружаемых линиях
с пропитанными опорами во избежание заболевания рабо-
чих требуют специальных мер предосторожности.
Персонал, который посылается для работы, на пропи-
танные опоры, необходимо подробно проинструктировать
о безопасных методах производства работы на этих опо-
рах. Ремонт, осмотр пропитанных опор или другие работы
на них должны производиться только в спецодежде из хи-
мически пропитанного' (водоупорного) брезента и в ботин-
ках или сапогах на кожаной или кожемитовой подошве; на
руки должны надеваться брезентовые рукавицы. Воротни-
ки, рукава куртки и штрипки брюк должны быть плотно
застегнуты, чтобы предотвратить ожог открытых частей
тела.
Работу на пропитанных опорах рекомендуется произво
дить .в утренние и вечерние часы, так как днем солнце на-
гревает антисептическую .пасту, вызывает ее испарение и
вредное воздействие на организм.
Кабельные сети
Эксплуатация и ремонт кабельных линий, находящихся
на строительной площадке, ничем не отличаются от произ-
водства этих работ на промышленных предприятиях, одна-
ко на строительной площадке при производстве земляных
работ часто имеют случаи повреждения кабеля землерой-
ными машинами. Трассы кабельных линий на строитель-
стве необходимо оградить от таких случаев, так как по-
вреждение кабеля может привести к поражению электри-
ческим током. Персоналу, ответственному за энергохозяй-
19
ст.В'0 на площадке, надо постоянно следить за трассой ка-
бельных линий и особенно обеспечивать наблюдение при
производстве земляных работ вблизи кабельных линий.
Работа на кабельных линиях напряжением выше
1 000 в выполняется по наряду не менее чем двумя рабо-
чими, из которых один должен иметь квалификационную
группу не ниже группы III. Предварительно должен быть
отключен кабель со всех сторон, проверено отсутствие на-
пряжения на концах кабеля, наложено заземление и на
отключающих устройствах вывешены предупредительные
плакаты «Не .включать — работают люди». Эти требования
безопасности необходимо строго .выполнять во избежание
несчастного случая.
На кабелях напряжением до 1 000 в вместо наложения
заземления на отключающих устройствах вывешиваются
плакаты «Не включать —работают люди»; при этом чет-
вертая нулевая жила кабеля (если она имеется) отсоеди-
няется СО' стороны питания.
При работах, связанных с резкой кабелей и вскрытием
муфт, принимаются дополнительные меры, исключающие
возможность поражения электрическим током:
а)	Все рабочие, не принимающие непосредственного
участия в работе, удаляются из траншеи или от места про-
изводства работ.
б)	Металлические части инструмента, предназначенно-
го для работы (ножовка для резки кабеля, ножи для очи-
стки кабельной массы или резки свинца на свинцовых
муфтах), заземляют гибким изолированным проводом се-
чением не менее 10 мм2. Заземлителем может служить
металлический штырь, вбитый в землю около кабеля на
глубину не менее 0,5 м, или инвентарный бур (ом. рис. 8),
к которому и присоединяется заземляющий провод.
в)	Работу по резке кабеля или вскрытию кабельных
муфт производят в резиновых ботах или галошах, стоя на
резиновом или диэлектрическом коврике или на сухой
доске.
Кроме того, необходимо надеть предохранительные
очки и диэлектрические перчатки и пользоваться инстру-
ментом с изолированными ручками.
г)	После вскрытия муфты проверяют отсутствие напря-
жения индикатором; далее обнажают зажимы, замыкают
их на землю и только после этого дальнейшую работу про-
изводят без предохранительных очков и диэлектрических
перчаток.
?0
При работах по монтажу или вскрытию кабельных
муфт применяется переносное освещение напряжением не
выше 12 в.
Немалую опасность ожогов рук и лица при кабельных
работах может вызвать заливка кабельной массой муфт,
•воронок и т. д.
Разогревание массы производят в специальной посуде
с крышкой и 'носиком. Разогрев массы в закрытых (не-
вскрытык) банках запрещается, так как такой разогрев
может вызвать взрыв банки. Масса не должна доводиться
до кипения, так как брызги ее могут причинить ожоги. За-
ливка муфт и воронок производится медленно; на работаю-
щих должны быть надеты брезентовые рукавицы и
предо х р а н ит ел ь н ые о чки.
Рытье траншей для ремонта кабеля необходимо произ-
водить с большой осторожностью. Неосторожным ударом
лома или киркой можно легко повредить действующий ка-
бель, в результате чего рабочий может быть поражен
электрическим током. Для предотвращения повреждения
кабеля на глубине 0,4 м от поверхности земли применять
ломы и кирки-мотыги нельзя; работу необходимо продол-
жать осторожно, пользуясь только лопатой. В зимних
условиях необходимо соблюдать такой же порядок с по-
степенным отогреванием грунта; при этом надо следить,
чтобы от поверхности отогреваемой земли до кабеля оста-
вался слой земли толщиной не менее 250 мм.
При разгрузке кабельных барабанов с автомашины или
с других транспортных средств необходимо правильно
организовать работу с тем, чтобы, барабан не упал и не
придавил рабочих; его надо постепенно спускать по на-
клонным слегам, оттягивая веревками в сторону, противо-
положную спуску. Рабочие, занятые на прокладке кабеля,
должны снабжаться брезентовыми рукавицами.
Электрооборудование
На строительной площадке, кроме распределительных
воздушных и кабельных сетей, устанавливается большое
количество электродвигателей и пусковой аппаратуры.
Обслуживание этих электроустановок, поскольку они уста-
навливаются в основном для электропривода строительных
механизмов и машин, выполняется службой главного меха-
ника строительства. Однако персонал энергохозяйства
строительства несет ответственность за правильную их
3 Н. Н. Стещенкр.	91
установку и безопасную эксплуатацию. Периодически
осматривая установленное электрооборудование, необхо-
димо обращать внимание на исправность защитного зазем
ления электродвигателей, пусковых аппаратов и других
устройств.
Рубильники, не имеющие глухого укрытия (рис. 12), не
должны применяться, так как не исключена возможность
прикосновения к токоведущим частям и поражения элек-
трическим током.
Правила техникй'.'безопасности требуют применения ру-
бильников только с закрытыми кожухами (рис. 13), с на-
Рис. 12. Рубильник
с разрезом в ко-
жухе.
дежным запором; при наличии металлического кожуха его
необходимо заземлять.
У пусковых устройств, имеющих ручное управление,
необходимо иметь диэлектрические коврики или резиновые
дорожки, а в сырых местах — изолирующие подставки.
Работы на пусковых устройствах, ящиках и сборках,
в пределах которых имеются части под напряжением, про-
изводить нельзя, так как малейшая неосторожность может
привести к прикосновению к токоведущим частям.
Электродвигатели, устанавливаемые непосредственно
на строительной площадке, ограждаются перилами, а для
защиты от атмосферных осадков укрываются навесами.
Ни в коем случае нельзя допускать установку электродви-
гателей в ящиках или накрывать их брезентом, толем,
рубейройдом и пр., так как это будет препятствовать
охлаждению двигателей и повлечет за собой перегрев об-
моток,
22
Кабельные воронки электродвигателей должны надеж-
но укрываться ограждениями, снятие которых без отвинчи-
вания гаек или винтов невозможно. Вращающиеся части
машин: шкивы, муфты, вентиляторы и т. п. также надежно
ограждаются защитными кожухами для предотвращения
несчастных случае®.
Пуск и остановку электродвигателей, включение или
отключение разъединителей необходимо прозводить только
в диэлектрических перчатках.
Во время работы электродвигателя нельзя производить
никаких работ по ремонту самого двигателя и его пусковой
аппаратуры, за исключением шлифовки колец, двигателя,
которую следует производить без нагрузки при помощи ко-
лодок и,з 'изоляционного материала, в предохранительных
очках и стоя на диэлектрическом коврике или изолирую-
щей подставке.
На время ремонта строительных машин, станков и дру-
гого оборудования необходимо отключить электродвигате-
ли, снять предохранители и вывесить предупредительные
плакаты «Не включать — работают люди».
Снятые плавкие вставки -и предохранители электромон-
теру необходимо убирать.
При временном отключении электродвигателя от сети
для ремонтных работ концы проводов (или кабеля), пи-
тающих двигатель, надо отсоединять и закорачивать либо
тщательно изолировать изоляционной лентой.
Перед включением электродвигателя после ремонта не-
обходимо об этом предупредить рабочих, обслуживающих
механизм. Это правило надо соблюдать и при подаче на-
пряжения на электроустановки строительных механизмов
(башенные краны, экскаваторы и др.). При осмотре предо-
хранителей необходимо обращать внимание на их плавкие
вставки. Плавкие вставки предохранителей необходимо,
как правило, устанавливать только заводского изготовле-
ния и на соответствующий ток. Пользоваться самодельны-
ми плавкими вставками и, тем более, различного рода
«жучками» категорически запрещается, так как их приме-
нение, как правило, приводит к пожарам и несчастным слу-
чаям.
Смена плавких вставок предохранителей в установках
до 1 000 в производится после предварительного снятия
напряжения; однако правилами техники безопасности раз-
решается производить смену плавких вставок без снятия
напряжения, но в этом случае электромонтер должен
3*	23
иметь квалификацию не ниже группы Ш; эту операцию
необходимо производить в предохранительных очках и ди-
электрических перчатках или изолирующими клещами.
Смена 'плавких вставок на высоте или с .приставной
лестницы 'производится двумя лицами, одно из которых
является помощником (например, придерживает лест-
ницу) .
Смену предохранителей в установках напряжением <вьи-
ше 1 000 в 'можно производить только двум лицам, из кото-
рых одно' должно иметь 'квалификационную труппу не
ниже труппы IV. Эту работу надо выполнять в диэлектри-
ческих перчатках, стоя на изолирующем основании, или
в диэлектрических ботах.
Шланговые провода и кабели, используемые на строи-
тельных площадках для подачи напряжения на электро-
установки передвижных подъемных механизмов (башен-
ных кранов, экскаваторов и т. п.), а также на электросва-
рочные передвижные агрегаты, подвержены! порче и на-
рушению изоляции, поэтому необходим постоянный надзор
за состоянием изоляции ©тих проводов и кабелей для
своевременного обнаружения дефектов и предупреждения
возможного поражения электрическим током.
Гибкий кабель, питающий башенный кран, необходимо
заключить в резиновый шланг, предохраняющий его от ме-
ханических повреждений. При отсутствии на кране бараба-
на для автоматического навивания кабеля последний раз-
мещают в лотке, изготовленном из строганых досок и уло-
женном параллельно подкрановому пути.
Для питания электродвигателя ленточного транспортера
желательно применять резиновый шланговый провод.
Раму транспортера необходимо заземлить.
Ручной электрифицированный инструмент
В настоящее время ручной электроинструмент нахо-
дит чрезвычайно широкое применение, особенно 'при строи-
тельных и монтажных работах.
Широкое распространение 'электроинструментов объяс-
няется главным образом значительным облегчением усло-
вий труда по сравнению с применением обычного инстру-
мента.
Основным фактором, определяющим продолжитель-
ность работы электроинструмента и его загрузку, является
нагрев изоляции электродвигателя. Иными словами, на-
24
грузка на электродвигатель Электроинструмента должна
быть такой, чтобы нагрев его частей не превышал темпе-
ратур, установленных нормами.
Предел допускаемых повышений температур частей
электродвигателя электроинструмента над температурой
окружающей среды определен ГОСТ 183-41; при этом тем-
пература окружающей среды принимается равной +35°С.
Учитывая, что большинство электроинструмента, приме-
няемого на строительной площадке, работает от напряже-
ния 220 в, а также условия, при которых приходится с ним
работать (наличие сырости, хорошо заземленных кон-
струкций), необходимо обращать особое внимание на со-
блюдение всех правил техники безопасности.
Ручные электроинструменты, применяемые для работы
в особо сырых местах, например вибраторы, должны иметь
номинальное напряжение не выше 36 в.
Основным требованием1 безопасности является необхо-
димость заземления корпусов электроинструмента, рабо-
тающих от напряжения свыше 36 в, во избежание пораже-
ния электрическим током в случае пробоя обмотки на
корпус.
Электросварочные агрегаты
В последнее время на строительстве широко приме-
няются электросварочные работы. Для этой цели служит
с пеци алиное эл ектрообор удов а н и е.
Невнимательное и небрежное обращение с электросва-
рочным оборудованием (трансформаторами, машинами,
проводами и электрододержателями) и невыполнение пра-
вил техники безопасности могут привести к поражению
электрическим током, ожогам и другим последствиям.
Для исключения случайных прикосновений к токоведу-
щим зажимам, установленным на электросварочном обору-
довании служат защитные козырьки. Необходимо систе-
матически следить за их исправностью и избегать их по-
вреждения.
Корпуса электросварочных агрегатов надо надежно за-
землять. Незаеемленный корпус агрегата должен рассмат-
риваться как находящийся под напряжением, прикоснове-
ние к которому опасно.
До подключения преобразователя или электросварочно-
го трансформатора к питающей электрической сети необхо-
димо проверить его исправность, схему присоединения
проводов и надежность заземления.
25
Необходимо отметить, что напряжение при холостом
ходе преобразователя или сварочного трансформатора со-
ставляет 65—70 в и может служить причиной поражения
электрическим током; поэтому нельзя прикасаться голой
рукой к 1неизол.и:рова'н.ны1М токоведущим частям сварочной
цепи, а также к металлическим частям электродюдержа-
теля.
Любые работы ремонтного характера в сварочной цепи
можно производить только при отключенном агрегате.
Электроосвещение
Монтаж электропроводки для освещения рабочих мест
на строительной .площадке в основном /носит временный ха-
рактер. Так, например, электропроводка для освещения
рабочих мест на лесах, опалубках, при кирпичной кладке
и пр. часто переносится ib связи с (перемещением рабочего
места. Каждый раз при перенесении электропроводки не-
обходимо ее выполнять, соблюдая требования Праюил
устройств электроустановок и техники безопасности,
а именно: проводку необходимо выполнять изолированны-
ми проводами, ибо она доступна для большого количества
рабочих строительства; подвешивать ее 'надо на высоте не
менее 2,5 м от земли, пола, настила для предотвращения
механических повреждений, в противном случае ее необхо-
димо ограждать или заключать в стальные трубы.
На одной из строительных площадок имел место не-
счастный случай, вызванный следующими обстоятельства-
ми: электропроводка на лесах была подвешена на высоте
1 м от настила! лесов и не была ограждена. Во время
подъема на леса вагонетки с раствором была повреждена
изоляция электропроводки. Один из рабочих случайно
коснулся оголенной части проводов и был поражен элек-
трическим током.
На строительной площадке наблюдались случаи пора-
жения электрическим током из-за оставления неизолиро-
ванными концов проводов после снятия осветительной
арматурьи, штепсельных розеток, рубильников и другой
аппаратуры. Чтобы избежать .поражения электрическим
током по такой причине, необходимо после демонтажа лю-
бой аппаратуры немедленно тщательно изолировать ого-
ленные концы.
На строительстве для светильников, устанавливаемых
внутри помещения, не следует применять металлических
26
патронов; три наличии влажности они могут оказаться
под напряжением и стать причиной поражения электриче-
ским током, например при замене ламп. Во избежание это
го следует применять патроны из изолирующих влагостой-
ких материа нов.
Для электроосвещения особо сырых помещений (подва-
лив, помещения насосньих и т. п.) и наружных устройств
(например, лесов, .мест работы мотористов и т. п.) надо
устанавливать .патроны с раздельны и вводом 'проводов че-
рез изолирующие втулки, а светильники устанавливать
предназначенные для наружного освещения.
Светильники и патроны общего освещения напряже-
нием ПО в и выше необходимо подвешивать на высоте не
менее 2,5 м от земли, пола или настила лесов. Если по про-
ТТЗВОдствённ1ЫМ условиям на такую высоту подвесить их не
представляется возможным, то надо применять напряже-
ние не выше 36 в.
Во избежание случайного прикосновения к токоведу-
щим частям патрона замену ламп год напряжением необ-
ходимо производить только в резиновых перчатках. Реко-
мендуется замену ламп производить при отключенном

напряжении.
Для выполнения работ по замене ламп, сгоревших
предохранителей очень часто пользуются лестницами или
стремянками. Они должны быть достаточно прочными и
устойчивыми. Ступеньки должны врезаться и пришиваться
гвоздями или вделываться в шип. При работе на шерохо-
ватых и бетонных полах нижние концы лестниц должны
обиваться резиной, а при работе на деревянных и земля-
ных полах должны быть снабжены металлическими острия-
ми. Стремянки должны иметь крючья, не позволяющие им
•произвольно раздвигаться во время работы.
Невыполнение этого правила приводит к падению лю-
дей со стремянок, как это показано на цис. 14. Падение
с лестниц и стремянок может привести к тяжелым видам
травматизма.
На строительных площадках для освещения рабочих
мест применяются прожекторьи, которые устанавливаются
либо на специальных инвентарных передвижных опорах,
либо на подъемных кранах, преимущественно 'башенных.
Эксплуатация прожекторов мало чем отличается от
эксплуатации обыкновенного освещения, за исключением
необходимости заземления опор и кожухов прожектора.
Замену ламп или стекол в прожекторах можно пронз-
27
водить только после их отключения, так как не исключена
возможность .случайного прикосновения к токоведущим
частям.
Необходимо указать <на некоторую особенность устрой-
ства электропроводки в забое и на отвалах при производ-
стве работ по разработке грунтов способом гидромехани-
Рис. 14. Стремянка, выполненная не по правилам,
без фиксирующих крючков.
зации. Осветительная проводка должна выполняться толь-
ко проводами с повышенной изоляцией, а установка све-
тильников должна обеспечивать освещением зону действия
струи гидромонитора, рабочую площадку у механизма и
район задвижек на трубопроводах. Эти работы, как прави-
ло, освещаются прожекторами.
4. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ УСТРОЙСТВЕ
И ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК НА СПЕЦИАЛЬНЫХ
РАБОТАХ (КЕССОНЫ, ШАХТЫ, ТУННЕЛИ)
Подземные работы
Учитывая особо опасные условия работы в подземных
сооружениях, к электроустановкам, работающим в этих
условиях, с точки ‘зрения электро безопасности должны,
предъявляться повышенные требования,
38
Все электроустановки в кессонах как силовые, так и
осветительные должны выполняться закрытого исполнения,
Ввиду стесненности и возможности .механического повреж-
дения электропроводки, в результате чего могут иметь
место случаи поражения людей электрическим током, по-
следняя должна надежно- ограждаться.
Совершенно очеви. ,но, что все металлические части
электроустановок должны 'быть заземлены,. Ввиду наличия
большой влажности в кессонах напряжение сети освеще-
ния не должно превышать 36 в. Для надежности работы
всех электроустройств и установок кессона питание их
электроэнергией должно осуществляться от двух незави-
симых источников питания (электросеть строительства и
передвижная электростанция) с автоматическим переклю-
чением на резервный источник при -потере напряжения
0С-.1ЮИНЮГО источника. Для бесперебойного обеспечения
освещением каждой отдельной части шлюзового аппарата
устанавливается не менее двух ламп. Условием для
безопасной работы, в кессонах является бесперебойная .по-
дача сжатого воздуха. Невыполнение этого условия может
привести к тяжелому заболеванию работающих в кессоне,
поэтому питание электродвигателей компрессорных стан-
ций должно предусматриваться также от двух независи-
мых источников (электросеть и передвижная электростан-
ция) с возможностью автоматического переключения пита-
ния с одного- источника на другой.
Учитывая особо опасные условия работы (большая сы-
рость) при сооружении шахт, туннелей и колодцев, необ-
ходимо применять электросети с изолированной нейтралью,
а провода — с повышенной изоляцией. В выработках и
туннелях электрооборудование должно монтироваться на
несгораемых основаниях (бетон, кирпич и т. п.) для исклю-
чения возможности возникновения пожара деревянных
креплений.
Освещение шахт, туннелей или колодцев должно осу-
ществляться от двух различных источников питания, на-
пример от разных секций подстанций, аккумуляторных ба-
тарей и т. п., напряжением не свыше 36 в. При этом све-
тильники подключаются поочередно в шахматном порядке
от одного и другого источников. Кроме того-, должно
предусматриваться аварийное освещение с питанием от
аккумуляторных батарей.
Аппаратура (выключатели, осветительная арматура)
применяется герметического исполнения.
29
Если .по условиям работы проходка туннелей, шахт и
колодцев .производится вблизи газовых сетей или кащйли-
зацион1НЫ1х |Коллекторо'В, то необходимо устанавливать
электрооборудование 'взрывобезопасного исполнения, так
как не исключена (возможность проникновения горючих га-
зов и образования взрывоопасных смесей в зоне располо-
жения электрооборудования.
Электропрогрев
Применение электропрогрева при производстве строи-
тельных работ в зимнее время получило широкое распро-
странение. Электропрогрев применяется не только при бе-
тонировании, но и при сооружении несущих кирпичных
конструкций, а также для оттаивания грунта при произ-
водстве земляных работ, для оттаивания замерзших трубо-
проводов и т. п.
Преобразование электрической энергии в тепловую про-
исходит непосредственно в обогреваемой конструкции—
в бетонно-кирпичной кладке и пр. Этот метод называется
электродным.
При электродном методе обогреваемое тело включается
в электрическую цепь как сопротивление, и в нем происхо-
дит выделение тепла по закону Джоуля. Включение
в цепь осуществляется при помощи электродов из арматур-
ной или сортовой стали, закладываемых внутрь пропревае-
мого тел'а или располагаемых по его поверхности.
Так как постоянный ток вызывает электролиз воды
в прогреваемом теле, то для электродного прогрева бетона
применяется переменный ток.
При электропрогреве электродным методом особое зна-
чение имеет правильное расположение электродов; нару-
шение этого условия может 'привести или к недостаточно-
му прогреву, или, наоборот, к перегреву и пересушиванию
среды около 'электродов (например, бетонных).
Неправильное расположение электродов может при-
вести к разрушению бетона вследствие давления водяного
пара внутри конструкции и к образованию электрической
дуги, которая может произойти даже при небольшом на-
пряжении.
При прогреве мерзлого грунта электродным методом
верхние слои оттаиваются сначала слоем опилок, смочен-
ных солевым раствором. По мере повышения температуры
в грунте начинает протекать ток и выделяться тепло. Под
действием электрического поля в грунте возникают явле-
30
иия местного нагрева, что объясняет наличие чередующих
зон теплового и мерзлого грунта даже после длительного
прогрева.
Прогрев термоактивным слоем опилок применяется при
сооружении отдельных бетонных и железобетонных кон-
струкций (термоопалубка) и, как уже указывалось, для
оттаивания 'грунта. При использовании этого метода 'про-
греваемая конструкция или оттаиваемый участок грунта
покрываются слоем опилок, омоченных дтя повышения
электропроводимости слабым раствором соли. При вклю-
чении тока опилки нагреваются и тепло передается вслед-
ствие теплопроводности прогреваемой конструкции.
Электродный метод прогрева применяется, как правило,
при пониженном напряжении, что обеспечивает возможг
ность 'более точного соблюдения заданного режима.
Прогрев неармированного бетона и — в исключитель-
ных случаях — .малоармированных конструкций может про-
изводиться повышенным напряжением в пределах 220 в.
Включение конструкций .под напряжение при электрод-
ном методе осуществляется при помощи .электродов, за-
кладываемых в бетон, в швы кирпичной кладки и грунт
или через поверхностные электроды (плавающие, пластин-
чатые, полосовые и нагревательные панели).
Количество электродов и схема их расстановки опреде-
ляются специальным проектом производства работ. Одна-
ко необходимо отметить, что расстояние между одиночны-
ми стержневыми электродами должно быть не менее: при
напряжении в начале прогрева 36—60 в — 20—25 см, при
напряжении 80—110 в — 30—40 см. Забивку электродов
надо выполнять только при выключенном токе.
Расстояние между электродами при прогреве грунта
вычисляется в зависимости от напряжения, свойства' грун-
та и его температуры. Это расстояние колеблется в преде-
лах 40—70 см. Примерное расположение электродов пока-
зано на рис. 15.
Осадку электродов, трамбование опилок необхо-
димо .производить только после отключения их от транс
форматера или распределительного щита.
Поливку бетона и опилок необходимо производить по-
сле снятия напряжения с устройства электропрогрева.
Передвижная электроустановка для прогрева токам
состоит из одного или нескольких понизительных трансфор-
маторов, распределительных или групповых щитков
(рис. 16) и специальных распределительных сборок.
31
Электроустановка для прогрева с использованием бо-
лее повышенного 'напряжения 110—220 в состоит лишь из
щитков с рубильниками.
Сборки, получающие питание от распределительных
щитков, предназначаются для подключения электродов.
Рис. 15. Примерное расположение и схема вклю-
чения вертикальных электродов при отогреве грунта.
/—отогреваемый грунт; 2— электроды;	опилки; 4—прово-
да; 5 — софит; 6—ограждение.
Они представляют собой доски длиной 3—3,5 м со смон-
тированными па них изолированными проводами
ПР 16-г- 25 мм2 на роликах (рис. 17). Через каждые 0,4—
0,6 м от софита устраиваются отпайки к электродам прово-
дом ПР 1,5 мм2, длиной
Рис. 16. Передвижная установка
для электропрогрева.
1 — трансформатор; 2— сани; S—распреде-
лительный пункт.
за
0,8—1,0 м.
Сборки устанавлива-
ются вдоль прогреваемых
конструкций или же вдоль
торцов электродных па-
нелей.
Провода, идущие от
понизительного трансфор-
матора к прогреваемым
конструкциям, укрепля-
ются посредством изоля-
торов на столбах высотой
не менее 3,0 м. Если по
местным условиям невоз-
можно проложить прово-
Рис. 18. Козлы для укладки электропроводов.
да по столбам, применяются 'переносные опоры в виде пе-
реносных козел (рис. 1-8). Прокладывать провода по земле,
по слою опилок не разрешается.
Подключение проводов к сборкам и электродам реко-
мендуется осуществлять с помощью зажимов. Если под-
Рис. 19. Специальные
плоскогубцы для под-
ключения проводов к
софитам.
ключение производится при помо-
щи неизолированных зажимов, то
оно выполняется в резиновых пер-
чатках или специальными плоско-
губцами с изолированными рукоят-
ками (рис. 19). При прокладке про-
водов на лесах их следует укреп-
лять на изоляторах или крупных
роликах.
Перед подачей питания к систе-
ме подогрева предварительно проверяется величина на-
пряжения.
Работу по электропрогреву следует поручать лицам,
освоившим правила техники безопасности
Ввиду того что электроустановка по прогреву имеет
33
оголенные токоведущие части (электроды и др), необходи-
мо .предупреждать рабочих, работающих (вблизи 'Прогре-
ваемых участков, об опасности.
На участок, где производится электропрогрев, без осо-
бого разрешения (нельзя допускать лиц, не имеющих от.ж>-
шения к работам по электропрогреву.
Для круглосуточного наблюдения за работой электро-
устройства по электропрогреву устанавливается дежур-
ство электромонтеров.
Участки электропрогрева необходимо надежно
ограждать 'инвентарными ограждениями; при этом, если
для электропрогрева используется напряжение до 110 в,
расстояние между ограждениями и прогреваемым уча
стком устанавливается не менее 1 At, а в сырую погоду —
не менее 3 м.
На ограждениях вывешиваются предупредительные
плакаты «Стой — опасно для жизни!». В ночное время весь
прогреваемый участок освещается.
На участке электропрогрева на видном месте вывеши-
ваются правила по оказанию первой помощи пострадав-
шим от электрического тока.
Электропрогрев железобетонных конструкций произво-
дится от сети напряжением не выше ПО в, питающейся от
понизительного трансформатора, первичная сторона кото-
рого должна включаться в сеть напряжением не выше
380 в.
Для прогрева неармированного или слабо армирован-
ного бетона, кирпичной кладки (рис. 20) и грунта правила
техники безопасности допускают непосредственное присо-
единение электродов к электросети 220 и 380 в с незазем-
ленной нейтралью. Напряжение выше 380 в для электро-
прогрева не применяется.
Наиболее опасным является одновременное прикосно-
вение к следующим точкам: арматура—электрод, элек-
трод—электрод, электрод—опалубка. Особо опасным
является касание к двум электродам разноименных поляр-
ностей. Эти опасные точки являются наиболее доступными,
поэтому необходимо быть весьма осторожным, особенно
при измерении температуры, проверке электродов и т. п.
(которые производит рабочий под наблюдением электро-
монтера). Измерение температуры прогреваемого бетона
производится рабочими только в диэлектрических перчат-
ках и галошах; при этом надо соблюдать следующие пра-
вила: к конструкциям вплотную подходить нельзя, на
34
край конструкций не опираться и работу выполнять но
возможности одной рукой, держа вторую непосредственно
у туловища.
Поливку элсктропрогреваемого бетона надо произво-
дить только после снятия напряжения.
Бетонирование конструкций, части которых находятся
под напряжением выше 60 в, не допускается; бетонирова-
ние конструкций с напряжением до 60 в можно произво-
дить только в резиновых галошах или сапогах.
Рис. 20. Схема расположения и включения плас-
тинчатых электродов при прогреве кирпичной
кладки.
а —план; б—боковой фасад; /—электроды; 2—отпайки;
5—питающие провода.
Открытую, еще незабетонированную арматуру, связан-
ную с участком электропрогрева, необходимо дополнитель-
но заземлить.
Распределительные щиты и трансформаторы, .применяе-
мые при электропрогреве, необходимо защитить от атмо-
сферных осадков путем устройства навесов, а металличе-
ские части их — заземлить. Для обслуживания установки
напряжением выше 60 в устанавливаются деревянные ре-
шетки на изоляторах, которые покрываются резиновыми
ковриками.
По периметру участка электропрогрева устанавливают-
ся сигнальные лампы, загорающиеся одновременно с вклю-
чением устройства электропрогрева.
35
Рекомендуется пункт включения располагать у входа
на участок электропрогрева для более оперативного и без-
опасного обслуживания установки.
Для тушения пожара, возникшего на участке электро-
прогрева, применяются сухой песок или углекислотные
огнетушители; тушение водой можно 'производить при
условии предварительного отключения установки от сети.
Рис. 21. Схема включения трубопрово-
да в сеть для отогрева параллельно
с прогревом грунта.
/— трубопровод; 2—питающая сеть; 3 — вер-
тикальные электроды; 4~опилки.
Для оттаивания трубопроводов пониженным напряже-
нием по способу прямого отогрева они включаются .в элек-
трическую цепь, как сопротивления (рис. 21). При отогре-
ве трубопровода не рекомендуется применять напряжение
выше 120 в.
При электропрогреве грунта и трубопроводов вблизи
проводов, через которые протекает ток для прогрева, на
поверхности почвы может возникнуть опасное шаговое на-
пряжение, особенно для животньих. Следует принять меры,
исключающие приближение животных к зоне электропро-
грева.
литература
1.	Правила техники безопасности при эксплуатации электроуста-
новок станций и подстанций, Госэиергоиздат, 1959.
2.	Правила техники безопасности при эксплуатации электроуста-
новок городских электросетей, Госэиергоиздат, 1959.
3.	Правила техники безопасности при эксплуатации электротехни-
ческих установок промышленных предприятий, Госэиергоиздат, 1955.
4.	Правила техники безопасности для строительно-монтажных
работ, Госстройиздат, 1958.
Правила техники безопасности при производстве работ под сжа-
тым воздухом (кессонные работы), Профизлат, 1956.
Долин П. А. Справочник по технике безопасности, Госэиерго-
издат, 1958.
СОДЕРЖАНИЕ
1.	Введение.................................................. 3
2.	Общие требования техники безопасности при эксплуатации и
ремонте электроустановок на строительстве .................... 9
3.	Основные требования техники безопасности при эксплуатации
и ремонте электроустановок на строительной площадке ...	14
Воздушные электросети................................. 15
Кабельные сети........................................ 19
Электрооборудование .................................. 21
Ручной электрифицированный	инструмент............... 2-1
Электросварочные агрегаты............................. 25
Электроосвещение...................................... 26
4.	Требования техники безопасности при устройстве и эксплуа-
тации электроустановок на специальных работах (кессоны,
шахты, туннели).............................................. 28
Подземные работы...................................... 28
Электропрогрев........................................ 30
Литература.................................................. 37
Стешенко Николай Никитич
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК
НА СТРОИТЕЛЬСТВЕ
Редактор Б. В. Туманов	Техн редактор Н. И. Борунов
Сдано в набор 9/VI 1960 г. Подписано к печати 26/VII 1960 г.
Т-10119 Бумага 84ХЮ8*/82	2,05 печ. л. Уч.-изд. л. 2,2
Тираж 36 000 экз.	Цена 80 коп.	Заказ 2309
(с 1/1 1961 г. цена 8 коп.)
Типография Госэнергоиздата Москва, Шлюзовая наб.. 10.

„БИБЛИОТЕКА ЭЛЕКТРОМОНТЕРА"
ВЫШЛИ ИЗ ПЕЧАТИ
Р и в л и н Л. Б., Как определить неисправности асинхронного
электродвигателя (выпуск 10)
Константинов Б. А., Соколова К. И., Шулятье-
в а Г. Н., Коэффициент мощности и способы его повы-
шения на промышленных предприятиях (выпуск 11)
Карпов Ф. Ф., Как проверить допустимость подключения
короткозамкнутого электродвигателя к сети (выпуск 12)
Ильинский Н. Ф„ Расчет и выбор сопротивлений для
электродвигателей (выпуск 13)
Образцов В. А, Уход за контактами низковольтных ап-
паратов (выпуск 13)
Ларионов В. П., Зашита жилых домов и производствен-
ных сооружений от молнии (выпуск 15)
Соколов Н. М., Универсальный прозвоночный аппарат
(выпуск 16)
Харитонов М. Г., Опыт обслуживания и ремонта
Запорожского завода (выпуск 17)
Амосов Б. В., Устройство и эксплуатация сварочных
раторов и трансформаторов (выпуск 18)
Каминский Е. А., Как сделать проект простейшей
троустановки (выпуск 19)
Камнев В. С., Подшипники электрических машин
пуск 20).
Авиновицкий И. Я., Оконцевание силовых кабелей
пуск 21)
Клюев С. А., Как рассчитать электрическое освещение
изводственного помещения (выпуск 22)
Хомяков М. В., Якобсон И. А., Термитная сварка
гопроволочных проводов (выпуск 23)
Федотов Б. Н., Схемы включения электрических счетчиков
(выпуск 24)
КРУ
гене-
элек-
(вы-
(вы-
про-
мно-
ГОТОВЯТСЯ К ПЕЧАТИ
Боярченков М. А и Шинязский А. В., Магнитные
усилители
Гуреев И. А, Шинопроводы напряжением до 1 000 кв
Кожин А. Н„ Релейная зашита линий 3—10 кв иа опера-
тивном переменном токе
Локшин М. В., Опыт ремонта высоковольтных вводов
Михалков А. В., Что должен знагь электромонтер о регу-
лировании напряжения

Цена 80 ксп.
С 1/1 1961 г. цена 8 коп.
