1-8-79
83
V-tA^X
в
(S'- S S)

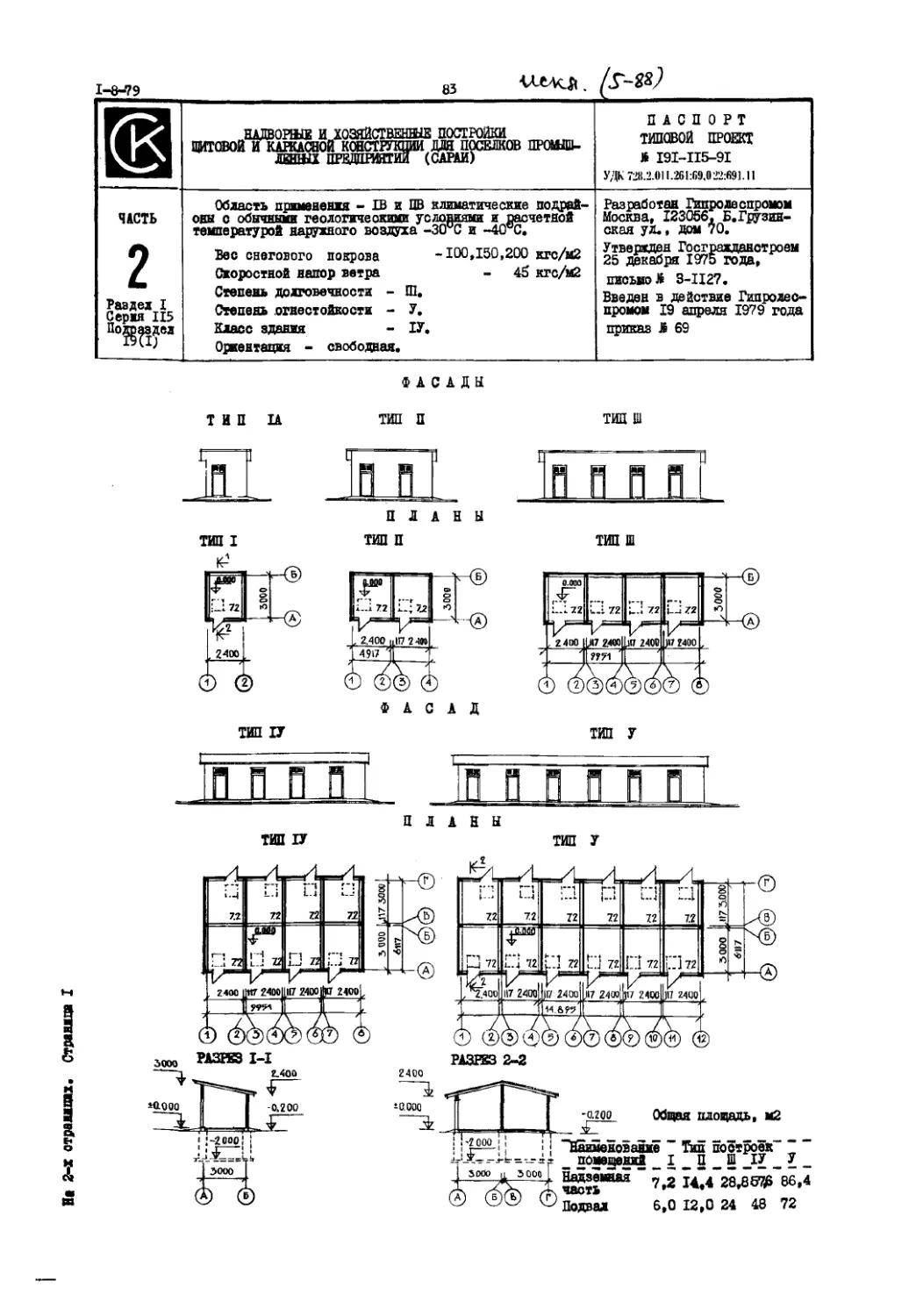

НАДВОРШЕ И ХОЗЯЙСТВЕННЫЕ ПОСТРОЙКЕ
й И КАРКАСНОЙ КОНСТРЛЩИИ ДЛЯ ПОСЕЛКОВ ПРОШШ-
ЛКНШХ ПРЕДПРИЯТИИ (САРАИ)
ПАСПОРТ
ТИПОВОЙ ПРОЕКТ
* I9I-II5-9I
УДК 7 2K .2.0 I1.2 61: 69,0 22:691 .1 1
ЧАСТЬ
2Раздел I
Сержя 115
Подраздел
Область применения - IB и ПВ климатические подрай­
она о обычными геологическими условиями и расчетной
температурой наружного воздуха -30 С и -4 0 С.
Вес снегового покрова
-1 0 0,150,200 кгс/м2
Скоростной напор ветра
-
45 кгс/м2
Степень долговечности - Ш.
Степень огнестойкости - У.
Класс здания
-
1У.
Ориентация - свободная.
Разработан Гипролеспромом
Москва, 123056, Б.Грузин-
ская уд. , дом 70.
Утвержден Госграхданстроеы
25 декабря 1975 года,
письмо No 3-II27 .
Введен в действие Гипролес­
промом 19 апреля 1979 года
JS 69
ТИП IA
ш
inп
ФАСАДЫ
ТИП П
И
ТИП ш
ПЛАНЫ
тип п
тип ш
ТШУ
пппп
ПЛАНЫ
ТИП1У
ТИП У
Z400
~4
i 0.000
~Эс
-2 000
3000 И 3000
-агоо
Общая площадь, м2
~Наю5еяоваанё “ Тип построек- “ ~
_
помещений _ I
_
П_Ш_1У _У _
Надзешая “ ^
и^4~2ЬВВ» 86,4
Подвал
6,0 12,0 24 48 72
декларац ия соответствия

1-8 -79
84-
ОСНОВНЫЕ ПОКАЗАТЕЛИ
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
ОБЪЕМ
Щитовая Каркас-
кояст-
ная
рукция
КОНСТ­
РУКЦИЯ
Строительный
м3
43,4
43,4
в том числе
подземной части
-И-
19,0
19,0
ПЛОЩАДЬ
застройки
общая
м2
п
8,5
13,2
8,5
13,2
РАСХОД МАТЕРИАЛОВ
Цемент
Сталь в натуральном
исчислении
Т
1,55
0,63
1,55
0,63
Сталь,приведенная
к классу A-I
- И- 0,63 0,63
Бетон
м3
7,82 7,82
Лесоматериалы
-И- 2,5
2,5
Кирпич
гыс.шт. 0 ,23 0,23
Масса конструкций
и материалов
т
20,0 20,0
Масса надземной
части
91
2,5
2,5
СМЕТНАЯ СТОИМОСТЬ
Общая
тыс»руб. 0,64 0,62
в том числе;
строительно­
монтажные работы
I м2 общей площади
трудоемкость
/построечная/
-Г»-
руб.
чел.дн
0,64
48,48
.
19,5
0,61
46,97
20,2
Фундамента - бутовые или бутобетонные
столбчатые Стены подвала
-
бетонные.
Цоколь
-
кирпичный
Перекрытия - щиты перекрытия по ГОСТ
1005-68
/типоразмеров - I / ,по дере­
вянным балкам с черепными
брусками.
Типоразмеров - I
Стены наруж- деревянные щиты. Индивид,
ные
Типоразмеров - 6
Стропила
-
дощатые наслонные.Индивид.
Типоразмеров - I
Кровля
-
рулонная 2-слойная
Двери
-
деревянные служебные
наружные
индивидуальные
Типоразмеров - I
Окна
-
Фрамуги индивидуальные.
Типоразмеров - I
Полы
-
дощатые по балкам /с подвалом/
и гиинобитнне /без подвала/
Отделка
-
огнезащитная и масляная
наружная
окраска
Отделка
-
известковая побелка
внутренняя
Наибольшая масса монтажного элемента
/щит стены/ - 0,124 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Электроосвещение - лампами накаливания
от сети 220 вольт
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Показатели приведены для сарая с погребом типа 1а, для условий строительства при рас­
четной температуре минус ЗО С.
СОСТАВ ПРОЕКТА
<\]
Ш
В
к
ас
<оо .
ы
о
(Оы
<D
оО,
в
о,
фаз
в
соаз
о
«
о
PQ
ра
ЯЗзв
«.
со!
Ш
СО
и
и
со
(Dо *
<D
w
ы
888
а
азп
«о
в
Сн
Альбом I - Архитектурно-строительная и электротехническая части
Альбом П - Деревянные изделия заводского изготовления
Альбом Ш -Сметы (часть I f часть П)
Объем проектных материалов - 298 форматок
Проект распространяет Центральный институт типового проектирования,
125878 ГСП, Москва, А-445, Смольная у д . , 22
»
о
а*ы
£3Ф
3й
еv
о
Ё
ё
Sf-,
Инв. # I6II6
Пасп. Л 040542
Типовой проект 191-1 15-91
