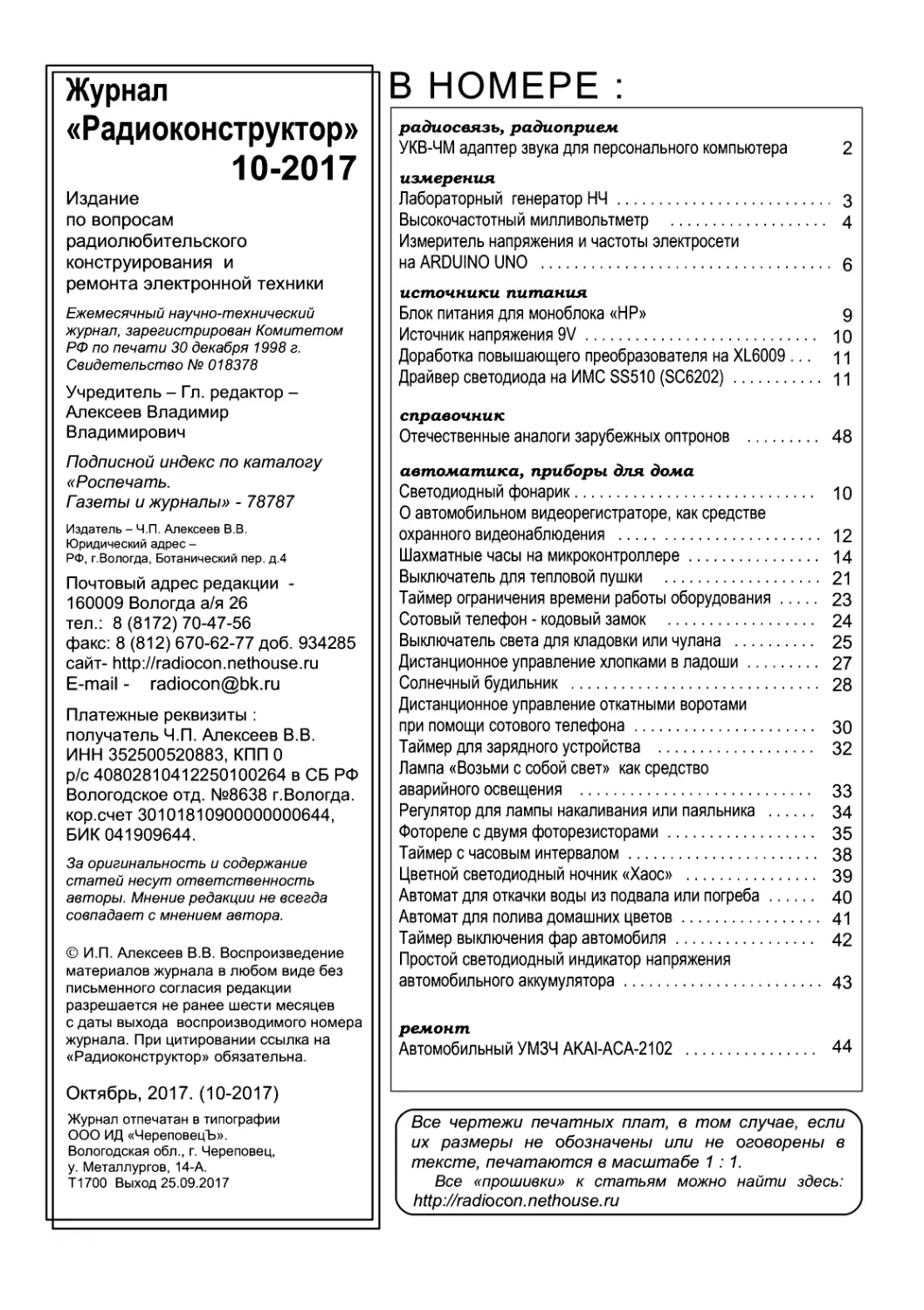

Журнал
«Радиоконструктор»
10-2017
Издание
по вопросам
радиолюбительского
конструирования и
ремонта электронной техники
Ежемесячный научно-технический
журнал, зарегистрирован Комитетом
РФ по печати 30 декабря 1998 г.
Свидетельство № 018378
Учредитель - Гл. редактор -
Алексеев Владимир
Владимирович
Подписной индекс по каталогу
«Роспечать.
Газеты и журналы» - 78787
Издатель - Ч.П. Алексеев В.В.
Юридический адрес -
РФ, г.Вологда, Ботанический пер. д.4
Почтовый адрес редакции -
160009 Вологда а/я 26
тел.: 8(8172)70-47-56
факс: 8 (812) 670-62-77 доб. 934285
сайт- http ://radiocon .nethouse.ru
E-mail - radiocon@bk.ru
Платежные реквизиты :
получатель Ч.П. Алексеев В.В.
ИНН 352500520883, КПП 0
р/с 40802810412250100264 в СБ РФ
Вологодское отд. №8638 г.Вологда.
кор.счет 30101810900000000644,
БИК 041909644.
За оригинальность и содержание
статей несут ответственность
авторы. Мнение редакции не всегда
совпадает с мнением автора.
© И.П. Алексеев В.В. Воспроизведение
материалов журнала в любом виде без
письменного согласия редакции
разрешается не ранее шести месяцев
с даты выхода воспроизводимого номера
журнала. При цитировании ссылка на
«Радиоконструктор» обязательна.
Октябрь, 2017. (10-2017)
Журнал отпечатан в типографии
ООО ИД «ЧереповецЪ».
Вологодская обл., г. Череповец,
у. Металлургов, 14-А.
Т1700 Выход 25.09.2017
В НОМЕРЕ :
радиосвязь, радиоприем
УКВ-ЧМ адаптер звука для персонального компьютера	2
измерения
Лабораторный генератор НЧ ....................... з
Высокочастотный милливольтметр .................. 4
Измеритель напряжения и частоты электросети
HaARDUINOUNO .................................... 6
источники питания
Блок питания для моноблока «НР»	9
Источник напряжения 9V............................ 1	о
Доработка повышающего преобразователя на XL6009 ... 11
Драйвер светодиода на ИМС SS510 (SC6202)......... 11
справочник
Отечественные аналоги зарубежных оптронов ...... 48
автоматика, приборы для дома
Светодиодный фонарик............................. 1 о
О автомобильном видеорегистраторе, как средстве
охранного видеонаблюдения ...................... 12
Шахматные часы на микроконтроллере.............. 14
Выключатель для тепловой пушки .................. 21
Таймер ограничения времени работы оборудования... 23
Сотовый телефон - кодовый замок ................ 24
Выключатель света для кладовки или чулана ...... 25
Дистанционное управление хлопками в ладоши....... 27
Солнечный будильник ............................ 28
Дистанционное управление откатными воротами
при помощи сотового телефона ................... зо
Таймер для зарядного устройства ................ 32
Лампа «Возьми с собой свет» как средство
аварийного освещения ........................... 33
Регулятор для лампы накаливания или паяльника .. 34
Фотореле с двумя фоторезисторами................ 35
Таймер с часовым интервалом..................... 38
Цветной светодиодный ночник «Хаос» ............. 39
Автомат для откачки воды из подвала или погреба.. 40
Автомат для полива домашних цветов.............. 41
Таймер выключения фар автомобиля ............... 42
Простой светодиодный индикатор напряжения
автомобильного аккумулятора..................... 43
ремонт
Автомобильный УМЗЧ AKAI-ACA-2102 ............... 44
Все чертежи печатных плат, в том случае, если''
их размеры не обозначены или не оговорены в
тексте, печатаются в масштабе 1:1.
Все «прошивки» к статьям можно найти здесь:
. http://radiocon. nethouse. ru	.
УКВ-ЧМ АДАПТЕР ЗВУКА
ДЛЯ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА
Очень заманчиво
старую портативную
магнитолу или УКВ-
ЧМ приемник
использовать в
качестве «колонок»
для персонального
компьютера. Чтобы
не вторгаться в
схему приемника
или магнитолы, и
более того, органи-
зовать беспровод-
ную связь ПК с ним,
можно сделать этот
очень простой УКВ-
ЧМ радиочастот-
ный беспроводной
адаптер.
На рисунке показана схема УКВ-ЧМ
передатчика малой мощности для
трансляции аудиосигнала на небольшое
расстояние (всего несколько метров).
Передатчик работает на фиксированной
частоте в диапазоне 88-107 Мгц, частота
выбирается параметрическим способом
при налаживании передатчика (подстрой-
кой подстроечных конденсаторов). Диапа-
зон можно изменить в любую сторону,
например, перейти на частоты диапазона
64-73 МГц или на диапазон 144 МГц.
Смена диапазона достигается изменением
числа витков контурных катушек.
На транзисторе Q1 выполнен задающий
генератор. Его частота зависит от
настройки контура L1-C3-C2-D1. На нуж-
ную частоту контур настраивают подстро-
ечным конденсатором СЗ. Частотная
модуляция осуществляется с помощью
варикапа D1, на который поступает
напряжение 34 с выхода источника НЧ-
сигнала (звуковой выход ПК). НЧ-напря-
жение поступая на варикап изменяет его
емкость, которая, входя в состав контура,
изменяет частоту, осуществляя таким
образом частотную модуляцию.
Частота задается параметрическим
способом, поэтому точность настройки
зависит от многих влияющих факторов, в
частности и от стабильности напряжения
питания. Поэтому питание на задающий
генератор поступает от USB порта
персонального компьютера.
ВЧ-сигнал с эмиттера Q1 поступает на
Антенну. Антенна представляет собой
отрезок монтажного провода произволь-
ной длины, подключенный к коллектору
Q1 через разделительный конденсатор
С7.
Катушка L2 - это дроссель, он намотан
на ферритовом кольце диаметром 7 мм.
Содержит 30 витков провода ПЭВ 0.23
(или другого диаметра, от 0,16 до 0,35).
Катушка L1 намотана на керамическом
каркасе диаметром 6 мм. L1 содержит 5
витков посеребренного провода диамет-
ром 1 мм. Данные числа витков для
диапазона 88-107 МГц. При отсутствии
керамического каркаса можно сделать
катушку бескаркасной, но монтаж
передатчика при этом может «микро-
фонить», так как катушка L1 будет иметь
конструкцию сходную с пружиной и может
реагировать на посторонние акустические
вибрации, которые будут проявляться как
паразитная ЧМ.
Снегирев И.
2
Фадиоконструктор 10-2017
лабораторный генератор нч
Низкочастотный генератор синусоидаль-
ного сигнала - очень важный прибор в
лаборатории любого радиолюбителя.
Возможно, такой уже есть у всех. Но все
же хочу познакомить читателей журнала
со своим генератором.
Генератор выполнен в виде самостоя-
тельного прибора, питающегося от
электросети. Но шкала у него сделана
лишь приблизительная - нарисована
перманентным маркером прямо на
корпусе прибора вокруг переменного
резистора, которым частота регулируется.
Для точной установки частоты использу-
ется другой самостоятельный прибор -
частотомер на основе платы ARDUINO
UNO, кстати, выполненный в таком же
корпусе.
Что касается корпуса, еще в нулевых
годах на нашем предприятии как-то раз
обновляли компьютерное оборудование и
тогда в утиль пошли четыре механических
переключателей принтеров «Data transfer
switch» (так на них написано). Они древ-
ние, еще с тех лет как была Windows 3.11.
В металлических корпусах размерами
150x60x10 см. В общем, очень удобный
размер для самодельных приборов. Тогда
мне досталось четыре таких. В одном
сейчас частотомер на Arduino, в другом
регулируемый блок питания, в третьем
генератор ВЧ, в четвертом - этот самый
генератор НЧ.
Схема генератора НЧ показана на
рисунке, здесь приводимом. Схема
построена на операционном усилителе
A1. Это генератор синусоидального сигна-
ла, перестраиваемый по частоте сдвоен-
ным переменным резистором R17 в четы-
рех диапазонах генерации частоты 10-100
кГц, 1-10 кГц, 100-1000 Гц, 10-100 Гц.
Схема построена с мостом Винна в цепи
положительной обратной связи опера-
ционного усилителя. Сдвоенный перемен-
ный резистор регулирует R-составляющую
этого моста. С-составляющая состоит из
восьми конденсаторов С1-С8, переклю-
чаемых галетным переключателем S1 при
смене диапазона генерации. А ста-
билизация коэффициента передачи ОУ
выполняется по цепи ООС усилителя с
помощью встречно-параллельно включен-
ных диодов VD1, VD2 и резистора R1.
Подбором сопротивления этого резистора
(Радиоррнструртор 10-2017
3
при налаживании генератора выставля-
ется правильная синусоида на выходе
генератора (с минимальными искажени-
ями).
С выхода операционного усилителя
генерируемый сигнал поступает на два
выхода - разъемы Х1 и Х2. Основным
выходом, с которого сигнал подают на
исследуемую схему, является разъем Х1.
Величину напряжения НЧ на нем можно
регулировать переменным резистором R6.
И, при необходимости, дополнить еще и
делителем на резисторах. Но у меня
делителя нет, когда мне нужно получить
малый сигнал я на месте паяю делитель
на двух резисторах с нужным в данном
случае коэффициентом деления.
Второй выход на разъем Х2 служит для
контроля частоты при помощи внешнего
самостоятельного частотомера. Этот
выход не регулируется по амплитуде
сигнала.
Операционный усилитель питается двух-
полярным напряжением около +_12V. Для
получения этого напряжения используется
маломощный силовой трансформатор Т1,
предположительно китайского произ-
водства. Он при включении первичной
обмотки в сеть 220V на вторичной выдает
на холостом ходу переменное напря-
жение 9V. Обмотка одна, и для получения
двух одинаковых по модулю, но разных по
значению напряжений используется схема
выпрямителя на двух диодах VD3 и VD4 и
двух конденсаторах С9 и СЮ. Фактически,
это два разных однополупериодных
выпрямителя, получающих переменное
напряжение от одного источника, - вторич-
ной обмотки трансформатора Т1. Диод
VD3 выпрямляет положительную полу-
волну, а диод VD4 - отрицательную. Так
как в электросети переменное напряжение
синусоидальное и полуволны симметрич-
ные, то на конденсаторах С9 и СЮ
выделяются равные по модулю напря-
жения, но противоположные по поляр-
ности. Вот этим двухполярным напряже-
нием и питается операционный усилитель.
Все конденсаторы должны быть на
напряжение не ниже 16V.
Операционный усилитель К140УД608
можно заменить практически любым
операционным усилителем общего
назначения, например, К140УД6,
К140УД7,	К140УД708 и др., включая
импортные аналоги.
Монтаж сделан без применения печатной
платы, даже без макетной платы. Хотя,
сначала была мысль собрать на макетке.
В передней панели выше указанного
металлического корпуса были просвер-
лены необходимые отверстия и установ-
лены все переменные резисторы,
разъемы, переключатель и выключатель
питания. Трансформатор привинчен на
нижней части корпуса. После монтажа
конденсаторов прямо на контакты пере-
ключателя S1 стало ясно, что удобно
будет все собрать «на весу», без каких-
либо печатных или других плат.
Кривенко Р.Ю.
ВЫСОКОЧАСТОТНЫЙ
МИЛЛИВОЛЬТМЕТР
Прибор предназначен для измерения
переменного напряжения в трех поддиа-
пазонах - до 10 mV, до 30 mV, до 100 mV и
до 300mV. Диапазон частоты измеряе-
мого переменного напряжения от 20 Hz до
10 MHz. Погрешность измерения при
правильном налаживании укладывается в
+_5%. Входное сопротивление на всех
пределах измерения 1 МОт.
Прибор стрелочный, питающийся от
внешнего источника стабилизированного
постоянного напряжения +_15V.
Милливольтметр построен по схеме
прецизионного выпрямителя на основе
операционного усилителя А1 и выпрями-
тельного моста на германиевых диодах
VD1-VD4.
Входное переменное напряжение,
величину которого нужно измерить
подается через разъем «Вход». Здесь
есть разделительный конденсатор С1,
4
Фадиокрнструктор 10-2017
задача которого в том, чтобы не пускать
на вход прибора постоянное напряжение,
потому что в цепи, в которой нужно изме-
рить величину переменного напряжения
может быть и постоянная составляющая,
например, напряжение смещения.
Резистор R1 соединяет прямой вход ОУ
А1 с нулем, этой же цели служит и
подстроечный конденсатор С2.
На выходе операционного усилителя
включен диодный мост VD1-VD4, который
фактически включен в цепь отрицатель-
ной обратной связи операционного усили-
теля, так как включен между его выходом
и инверсным входом. На выходе моста
включена стрелочная измерительная
головка, - микроамперметр со шкалой
полного отклонения стрелки ЮОмкА (типа
М265). Таким образом получается что
между выходом ОУ и его инверсным
входом включен микроамперметр Р1
(через выпрямительный мост). Он обра-
зует одно сопротивление цепи ООО, а
второе сопротивление выбирается
переключателем S1 в зависимости от
нужного предела измерения. Как известно,
коэффициент передачи ОУ зависит от
соотношения этих сопротивлений.
Поскольку, амплитудно - частотная
характеристика операционного усилителя
не равномерна во всем диапазоне частот,
и с увеличением частоты его коэффици-
ент передачи определенным образом
снижается, в цепь ООО добавлены
реактивные сопротивления, в частности,
конденсаторы СЗ, С4 и индуктивность L1.
Они вносят частотную коррекцию, обеспе-
чивая наиболее равномерную АЧХ при-
бора во всем диапазоне рабочих частот.
Переменный резистор R2 служит для
балансировки операционного усилителя.
С его помощью перед началом измерения
стрелку прибора устанавливают на нуле-
вое значение. Желательно чтобы пере-
менный резистор R2 был многооборот-
ным. Перед первым включением питания
его нужно предварительно установить
примерно в среднее положение.
Налаживание следует начать измеряя
напряжение частотой в один или
несколько kHz. При этом откалибровать
прибор резисторами R3, R5, R7, R8. Затем
на наибольшей частоте (около 10MHz)
подбором СЗ, С4 и при необходимости L1
добиться таких же показаний.
То есть, нужен генератор НЧ, генератор
ВЧ и образцовый милливольтметр.
Шлаков Д.М.
(Радиоррнструртор 10-2017
5
ИЗМЕРИТЕЛЬ НАПРЯЖЕНИЯ И ЧАСТОТЫ
ЭЛЕКТРОСЕТИ НА ARDUINO UNO
Прибор предназначен для постоянного
измерения параметров электрической
сети, - частоты и напряжения, с отобра-
жением результатов на двухстрочном
жидкокристаллическом дисплее.
Прибор очень прост в изготовлении,
благодаря применению готового модуля -
ARDUINO UNO.
Индикатором служит ЖК-дисплей типа
1602А, он стандартный, на основе
контроллера HD44780. Обозначение
1602А фактически значит, что он на две
строки по 16 символов в строке.
Основой прибора служит ARDUINO
UNO, это относительно недорогой готовый
модуль, - небольшая печатная плата, на
которой расположен микроконтроллер
ATMEGA328, а так же вся его «обвязка»,
необходимая для его работы, включая
USB-программатор и источник питания.
6
Фадиоррнструктор 10-2017
Таблица 1.
/*
измеритель частоты и напряжения в электросети
*/
#include <LiquidCrystal.h>
Liquidcrystal lcd(2, 3, 4, 5, 6, 7); //порты для дисплея
int Htime; //длительность положительного полупериода
int Ltime; //длительность отрицательного полупериода
int analoglnput=0; //аналоговый вход АО
float vout; //значение аналогового входа АО
float volt; //результат измерения напряжения
float Ttime; //длительность полного периода
float frequency; //результат измерения частоты
void setup()
{
pinMode(10, INPUT); //входом для частоты будет порт 10
led.begin(16,2); //дисплей 16 символов 2 строки
}
void loop() {
Htime=pulseln(10fHIGH); //измерение положительного полупериода
Ltime=pulseln(10,LOW); //измерение отрицательного полупериода
Ttime=Htime+Ltime; //вычисление периода
frequency=1000000/Ttime; //вычисление частоты
vout=analogRead(analoginput); //чтение значения входа АО
volt=vout*5.0/1024/0.016; //вычисление результата напряжения
led.clear(); //очистка памяти дисплея
led.setCursor(0,0); //установка курсора на 1 строку
led.print(volt); //печать результата измерения напряжения
lcd.print(" V"); //печать единицы измерения напряжения
led.setCursor(0,1); //установка курсора на вторую строку
led.print(frequency); //печать результата частоты
lcd.print(" Hz"); //печать единицы измерения частоты
delay(500); //время индикации полсекунды
}
Прибор питается от электросети и
измеряет вышеуказанные параметры.
Источник питания одновременно служит и
датчиком для получения данных о частоте
и напряжении в электросети. Источник
питания сделан на основе маломощного
готового трансформатора Т1, у которого
есть две одинаковые обмотки по 9V
переменного напряжения каждая. Одна
обмотка служит для получения напряже-
ния питания. Переменное напряжение с
неё поступает на выпрямительный мост
на диодах VD1-VD4. Конденсатор СЗ
сглаживает пульсации выпрямленного
напряжения. На СЗ получается постоян-
ное напряжение около 12V, которое посту-
пает на разъем для подачи питания на
плату ARDUINO UNO, на вход имеюще-
гося на этой плате стабилизатора напря-
жения 5V, которым и питается вся плата и
индикатор Н1.
Другая вторичная обмотка трансфор-
матора служит датчиком измерения
параметров электросети. Переменное
напряжение с неё через R1 поступает на
формирователь импульсов с частотой
электросети, выполненный на транзисторе
VT1 по схеме ключа. Эти импульсы посту-
пают на цифровой порт D10 платы
ARDUINO UNO.
(Радио^днструктор 10-2017
7
Переменное напряжение сети измеря-
ется при помощи выпрямителя на диоде
VD5 и конденсаторе С2. Величина пере-
менного напряжения в сети определяется
по величине постоянного напряжения на
этом конденсаторе и через настраивае-
мый делитель на резисторах R4 и R5
поступает на аналоговый вход А1 платы
ARDUINO UNO.
Программа на C++ с подробными ком-
ментариями приведена в таблице 1.
Для измерения частоты используется
функция pulsein , которая измеряет в
микросекундах длительность положитель-
ного либо отрицательного перепада вход-
ного импульса. Так что, для того чтобы
узнать период нужно сложить длитель-
ность положительного и отрицательного
полупериодов, а чтобы узнать частоту в
герцах нужно 1000000 разделить на
вычисленный период.
Измерение длительности периода
состоит из двух частей, сначала изме-
ряются длительности положительной и
отрицательной полуволны в строках:
Htime=pulseln(10,HIGH);
Ltime=pulseln(10,LOW);
Затем, происходит вычисление полного
периода в строке:
Ttime=Htime+Ltime ;
И потом, вычисление частоты в строке:
frequency=1000000/Ttime;
Действие программы по измерению
напряжения основано на чтении данных с
аналогового входа и расчета результата
измерения.
Выход аналогового порта преобра-
зуется АЦП микроконтроллера в цифро-
вую форму. Для получения результата в
единицах вольт, нужно его умножить на 5
(на опорное напряжение, то есть, на
напряжение питания микроконтроллера) и
разделить на 1024.
Для того чтобы можно было измерять
напряжение более 5V, вернее, более
напряжения питания микроконтроллера,
потому что реальное напряжение на
выходе 5-вольтового стабилизатора на
плате ARDUINO UNO может отличаться от
5V, и обычно немного ниже, нужно на
входе применить обычные резистивные
делители.
Здесь это делитель напряжения на
резисторах R5 и R4. К тому же играет роль
и применение трансформатора, а так же
отличие значение постоянного напряже-
ния от переменного. Поэтому добавляется
исходный коэффициент деления вели-
чиной 0,016.
Чтение данных с аналогового порта
происходит в строке:
vout=analogRead(analoginput);
Затем, производится вычисление факти-
ческого напряжения с учетом коэффи-
циента деления делителя входного
напряжения:
volt=vout*5.0/1024.0/0.016;
В этой строке число 5.0 - это напряжение
на выходе стабилизатора платы ARDUINO
UNO. В идеале должно быть 5V, но для
точной работы вольтметра это напря-
жение нужно предварительно измерить.
Подключите источник питания напряже-
нием 12V и измерьте достаточно точным
вольтметром напряжение +5V на разъеме
POWER платы. Что будет, то и вводите в
эту строку вместо 5.0, например, если
будет 4.85V, строка будет выглядеть так:
volt=vout*4.85/1024.0/0.016;
Затем, результаты измерений выводятся
на ЖК-дисплей. Напряжение вносится в
первую строку дисплея, а частота во
вторую. Единицы измерения указаны как
«V» и «Hz».
Что касается измерения частоты, - нала-
живание не требуется вообще.
А вот для измерения напряжения нужно
откалибровать прибор по образцовому
подстройкой резистора R5.
Каравкин В.
8
Флдиоконструктор 10-2017
БЛОК ПИТАНИЯ ДЛЯ МОНОБЛОКА «НР»
Здесь приводится схема самодельного
блока питания для ноутбуков и монобло-
ков фирмы «НР». Как известно, кабель
блоков питания для «НР» трехпроводной,
при этом две оплетки служат для подачи
питания на аппарат, а центральная жила
-так называемый «ID». По-моему, этот
«ID» существует только для того чтобы
нельзя было приспособить для питания
какой-то универсальный блок. Да и сама
аббревиатура «ID» как-то намекает на
«Идентификацию» своего блока питания.
Блок питания, собранный по схеме
приводимой ниже универсален и имеет
два выхода (с ID и без ID).
Напряжение электросети поступает на
выпрямитель на диодах D1-D4 и конден-
саторе С1. Получается постоянное напря-
жение около 300V, которым питается
импульсный генератор на микросхеме IC1.
Выходной мощный полевой транзистор
микросхемы нагружен на первичную
обмотку трансформатора Т1. Контрольная
обмотка дает напряжение на выпрямитель
на диоде D6 и конденсаторе С6, которое
через транзистор оптопары IC2 поступает
на компаратор микросхемы IC1.
Переменное напряжение с вторичной
обмотки поступает на выпрямитель на
диодах D7 и конденсаторах С8 и С11.
За выходным напряжением следит
стабилитрон IC3. Выходное напряжение
устанавливается резисторами R5 и R6
(при налаживании подобрать R5 чтобы на
выходе было 19V).
Схема на резисторе R8, диоде D8 и
конденсаторе С15 служит для формиро-
вания сигнала ID, подаваемого на
центральный контакт разъема питания
ноутбука или моноблока «НР».
Первичная обмотка содержит 34 витка
провода ПЭВ 0,47.
Вторичная обмотка содержит 5 витков
провода ПЭВ 0,47, сложенного втрое.
Контрольная обмотка содержит 4 витка
провода ПЭВ 0,47.
Турчинский В. В.
(Радиоррнструртор 10-2017
9
ИСТОЧНИК НАПРЯЖЕНИЯ 9V
Некоторые портативные устройства,
например, измерительные приборы тре-
буют напряжения питания 9V. Обычно это
гальваническая батарея типа 6F22 (аналог
«Кроны»). Её недостаток, и относительно
высокая цена и не всегда есть в продаже.
Более доступны элементы «ААА» по 1,5V
или дисковые, в том числе и аккумуля-
торы.
Здесь приводится схема несложного
преобразователя напряжения всего на
двух транзисторах, который повышает
напряжение до 9V. Единственный
недостаток в том, что ему нужно будет
предусмотреть дополнительный выключа-
тель.
Схема представляет собой несиммет-
ричный мультивибратор на двух транзис-
торах. Нагрузка - индуктивностью L1. На
ней и накачивается лишнее напряжение.
Затем выпрямитель на диоде VD1 и
конденсаторе С1 и стабилитрон VD2,
ограничивающий выходное напряжение на
уровне близком в 9V.
Катушка L1 - дроссель от сетевого
фильтра неисправной компактной люми-
несцетной лампы («энергосберегающей»).
«Древний» диод Д310 можно заменить
импортным маломощным диодом Шоттки.
При желании, можно получить и 12V,
например, для питания радиобрелка. Для
этого нужно стабилитрон Д814В1 заме-
нить на Д814Д1. Хотя и нужно учесть что
выходной ток данного источника питания
небольшой (20-30 mA), поэтому на радио-
передатчик брелка тока может быть и
недостаточно.
Карякин С. В.
СВЕТОДИОДНЫЙ ФОНАРИК
Был у меня еще советский фонарик,
малогабаритный, на одной лампочке на
1,5V и с питанием от одного элемента
типоразмера 316 (сейчас это «АА»). Толку
от него было мало, - света меньше чем от
спички. Так и валялся на антресоли, пока
не был обнаружен. И решено было пере-
делать его на сверх яркий светодиод. Но
питания 1,5V явно мало, поэтому
пришлось на скорую руку состряпать
«драйвер» на двух транзисторах. Схема
показана на рисунке. Хорошо светит
начиная от 0,6V (меньше мой лабора-
торный блок питания не выдает).
Схема представляет собой мульти-
вибратор с индуктивной нагрузкой.
Можно применить другие транзисторы,
но так как напряжение питания низкое все
же желательно чтобы VT2 был германие-
вым, хотя и не обязательно такой старый,
как П416.
Первышев К. Э.
10
Фадиоррнструктор 10-2017
ДОРАБОТКА ПОВЫШАЮЩЕГО
ПРЕОБРАЗОВАТЕЛЯ НА XL6009
На «Aliexpress» про-
даются самые разные
интересные вещи.
Например, был такой
товар как «Повышаю-
щий преобразователь
XL6009». Заявлено бы-
ло что входное напря-
жение может быть от 5
до 30V, выходное до
60V, при токе 4А. Цена
товара около 50 рублей.
Фактически, это неболь-
шая печатная плата, на
которой собран DC/DC
повышающий преобра-
зователь на микросхеме
XL6009.
Приобрел с целью сделать зарядное
устройство для ноутбука для зарядки от
автомобильного аккумулятора.
После подключения полученной платы к
источнику питания напряжением 12V,
оказалось что при установке имеющимся
на плате подстроечным резистором
выходного напряжения 18,5V выходной
ток не более 0,5А вместо заявленных 4А.
Сопоставление схемы полученной платы
с типовой схемой для XL6009 выявило
отсутствие двух электролитических кон-
денсаторов. На доработанной схеме на
рисунке здесь это СЗ и С4. После их
добавления выходной ток стал держаться
на уровне 1-1,5А. При большем токе
начинали сильно нагреваться диод VD1 и
индуктивность L1.
Следующим этапом доработки было
замена диода на плате на диод 1N5824 на
постоянный ток до 5А. И замена индук-
тивности на аналогичную индуктивность,
но на ток 6А. После этого преобразова-
тель заработал как надо.
Так как преобразователь планировалось
использовать только для получения
напряжения 18-19V и в условиях тряски и
вибрации (в автомобиле) было решено
подстрочный резистор заменить для
большей надежности постоянным резис-
тором. Это резистор R2 на схеме. Его
сопротивление соответствует получению
выходного напряжения 18,5V.
Синегуров В.
ДРАЙВЕР СВЕТОДИОДА
НАИМС SS510 (SC6202)
Чтобы запитать светодиод от источника
напряжения ниже номинального прямого
напряжения падения светодиода приме-
няют DC/DC повышающие преобразова-
тели. Интересен один из них на микро-
схеме SS510 или SC6202, похожей на
транзистор типа КТ3102. Вот схема:
Фадиощтструщпор 10-2017
11
О АВТОМОБИЛЬНОМ ВИДЕОРЕГИСТРАТОРЕ,
КАК СРЕДСТВЕ ОХРАННОГО
ВИДЕОНАБЛЮДЕНИЯ
Идея использовать в охранной системе
в качестве средства видеонаблюдения
обычного автомобильного видеорегистра-
тора очень заманчива. Ведь автомобиль-
ный видеорегистратор стоит на порядок
дешевле специализированного охранного.
Одним из недостатков автомобильного
видеорегистратора в качестве средства
видеонаблюдения является относительно
небольшое время записи. Даже с SD-
картой на 32 Гб продолжительность
непрерывной видеозаписи составляет
всего несколько часов. Затем, система
начинает «затирать» ранние видеофайлы.
Это годится только если вы можете в
любой момент примчаться, но это совсем
не годится, если это охрана дачи или
квартиры во время отпуска. На страницах
этого издания предлагалось решать эту
проблему подавая питание на автомо-
бильный видеорегистратор от охранной
сигнализации или, в простейшем случае,
от бытового датчика движения. Имелось в
виду, что видеозапись будет произво-
диться только когда в помещении кто-то
уже есть. Идея хорошая, но с одним
недостатком, - автомобильный видеореги-
статор начинает запись не сразу после
подачи питания, а примерно через минуту.
То есть, первая, самая «интересная»
минута после вторжения оказывается
пропущенной. Почему важна так первая
минута? Потому что в это время вор еще
не успел сориентироваться и принять
какие-то меры. Например, даже если свет
горит постоянно или включается датчиком
движения, у вора может возникнуть
желание погасить свет, например, разбить
лампочку. После этого видеозапись идет
уже в темноте, - со значительно худшим
качеством.
Предлагаю по сигналу охранного
устройства не включать видеорегистра-
тор, а выключать его, но с задержкой,
примерно, в один час. И так, видеорегист-
ратор включен круглосуточно, и постоянно
циклически пишет, сохраняя запись,
допустим, за последние шесть часов.
Происходит вторжение, и запускается
таймер, который выключает видео-
регистратор через час после вторжения. В
результате имеется 6-часовая запись, в
которой 5 часов до и 1 час после
вторжения. Соответственно, есть запись
и самого вторжения.
Принципиальная схема устройства
показана на рисунке 1. Здесь схема
работает со стандартным герконовым
датчиком положения двери, - SG1. Его
контакты замкнуты когда дверь закрыта, и
размыкаются при открывании двери.
Источником питания как схемы, так и
видеорегистратора служит универсальное
зарядное устройство - USB, которым
обычно заряжают смартфоны, телефоны и
планшеты. Оно подключается в разъем
Х1. Такой же разъем Х2 служит для
подачи питания на видеорегистратор.
Мой видеорегистратор SHD 1780Р, он
питается напряжением 5V через мини-
USB разъем от прилагаемого к нему
источника питания под прикуриватель.
Здесь просто приобрел дополнительный
кабель с двумя вилками мини-USB и USB.
Проверка показала что через такой кабель
он хорошо работает от «USB-зарядки» на
максимальный ток 500mA. При включении
«зарядки» в сеть начинается видеозапись,
а при выключении - сохраняется
последний файл и запись прекращается.
Запускается схема кнопкой S1. При этом
включается видеорегистратор, и в течение
некоторого времени около минуты схема
не реагирует на датчик положения двери.
Это нужно для того, чтобы можно было
включить схему кнопкой S1 и выйти из
помещения, не вызывая запуска таймера
выключения видеорегистратора.
Теперь более подробно о работе схемы.
При подаче питания зарядный ток конден-
сатора С1 устанавливает триггер на эле-
ментах D1.3 и D1.4 в состояние с логи-
ческим нулем на выходе D1.3. При этом на
выходе элемента D2.1 будет логическая
12
(радиоконстругхгпор 10-2017
единица. Эта
единица пода-
ется на вывод
12 счетчика D3 и
не только обну-
ляет его, но и
удерживает в
нулевом состоя-
нии независимо
от импульсов,
поступающих на
его вывод 11 от
мультивибратор
а на элементах
D1.1-D1.2. При
этом на выводе
3 счетчика D3
логический ноль,
а на выходе
элемента D2.2 -
логическая еди-
ница. Полевой
транзистор VT1
открывается и
Питание К видеорег.
через его канал ток подается на разъем
Х2, к которому подключается видео-
регистратор. И он переходит в режим
видеозаписи.
Теперь видеозапись будет продол-
жаться по кольцу неограниченное время.
«Размер» кольца при SD-карте на 32 Гб у
меня получился 6 часов, с небольшим.
Первое время (около одной минуты),
пока конденсатор С1 заряжается через
резистор R1 схема не реагирует на датчик
положения двери SG1, потому что на
выводе 8 элемента D1.3 удерживается
напряжение в пределах логической еди-
ницы, а это удерживает триггер в таком
состоянии независимо от того какой логи-
ческий уровень на его втором входе -
выводе 12. Затем, когда С1 зарядится, то
есть, через минуту после включения пита-
ния или нажатия кнопки S1, напряжение
на выводе 8 D1.3 понижается до логичес-
кого нуля. Теперь триггер D1.3-D1.4 готов
реагировать на появление логической
единицы на выводе 12 D1.4.
При открывании входной двери контакты
герконового датчика положения двери
SG1 размыкаются. При этом на вывод 12
D1.4 поступает напряжение логической
единицы через резистор R3. Триггер D1.3-
D1.4 переключается, и теперь на выходе
D2.1 будет логический ноль. Это запускает
таймер выключения видеорегистратора.
Логический ноль на выводе 12 D3 позво-
ляет счетчику считать импульсы, которые
генерирует мультивибратор на элементах
D1.1 - D1.2. Частота этих импульсов
установлена цепью R2-C2 и составляет
около 2 Гц (точность этой частоты боль-
шого значения не имеет). Эти импульсы
поступают на вывод 11 D3. Через 8192
импульса логическая единица появляется
на выводе 3 D3. Если частота мультивиб-
ратора была 2 Гц, то по времени это
происходит через 4096 секунд, то есть,
через 68 минут и 15 секунд. Вот через это
время после срабатывания входного
датчика и появляется логическая единица
на выводе 3 D3. Она поступает на вывод 6
D1.2 и блокирует мультивибратор на
элементах D1.1 и D1.2, то есть, дальней-
ший счет прекращается и счетчик D3
останавливается на этом уровне. В то же
время, единица с его вывода 3 поступает
на входы элемента D2.2, и на его выходе
устанавливается логический ноль. Тран-
зистор VT1 закрывается и отключает
питание видеорегистратора. Видео-
регистратор сохраняет последний файл и
Фадиощтструщпор 10-2017
13
выключается. В результате на его SD-
карте памяти будет набор видеофайлов,
максимум за последние 6 часов. Из них
один час с момента срабатывания вход-
ного датчика.
Пользуются системой таким образом:
имеет смысл держать её постоянно
включенной в электросеть, перед выходом
из помещения нужно нажать кнопку S1,
которая разряжает конденсатор С1 и
переводит триггер D1.3-D1.4 в положение
с логическим нулем на выходе D1.3. При
этом на выходе D2.1 - единица, которая
обнуляет счетчик D3 и включает видео-
регистратор посредством нуля на выводе
3 D3 и единицы на выходе D2.2. Цепь RI-
CH держит единицу на выводе 8 D1.3
около одной минуты. Что дает возмож-
ность выйти из помещения открыв и
закрыв дверь не вызывая запуска таймера
выключения видеорегистратора.
Хочу заметить, что схема была прове-
рена в работе только с одним видео-
регистратором марки SHD 1780Р, он
питается напряжением 5V через мини-
USB разъем от прилагаемого к нему
источника питания под прикуриватель.
Здесь его источник питания не исполь-
зуется, а питание осуществляется от
стандартного USB-зарядного устройства
для смартфонов и других «гаджетов». Как
работать все это будет с другим автомо-
бильным видеорегистратором сказать не
могу, но предполагаю что точно так же.
Кнопка S1 без фиксации. Все конденса-
торы должны быть на напряжение не
менее 5V (на 10-16V самое то).
При налаживании задержку на выход из
помещения (задержку после включения
или после нажатия кнопки S1) можно
изменить подбором номиналов С1 и R1.
Продолжительность видеозаписи после
срабатывания входного датчика можно
установить подбором номиналов R2 и С2.
Цыпляев В.А.
ШАХМАТНЫЕ ЧАСЫ
НА МИКРОКОНТРОЛЛЕРЕ
В статье представлено устройство,
которое совмещает функции электрон-
ных шахматных часов с функциями
обычных электронных часов с отсче-
том времени в формате часы-минуты-
секунды, в режимах часы-минуты и
минуты-секунды.
Устройство состоит из 4-х функцио-
нальных узлов: платы клавиатуры и часов
№1...№3. Часы №1 и №2 - составные
части шахматных часов. Они идентичны
по схеме и конструкции. Часы № 3
осуществляют независимый счет времени
в формате часы-минуты-секунды. Все ча-
сы максимально унифицированы и выпол-
нены на двух микросхемах: микроконтрол-
лере АТ89С4051 и синхронном регистре
КР555ИР23. Часы № 3 отличаются от
часов №1 (часов № 2) только програм-
мным обеспечением.
Принципиальная схема шахматных
часов (часов №1, №2) представлена на
рис. 1. Принципиальная схема часов
№3 представлена на рис. 2. Прин-
ципиальная схема платы клавиатуры
представлена на рис. 3.
Интерфейс всего устройства включает в
себя элементы управления платы клавиа-
туры (рис. 3) галетный переключатель SA1
клавиатура (кнопки S1...S5). А так же
элементы контроля и управления часов
№1...№3. Для часов №1 и №2 (шахматных
часов, рис. 1) - это семисегментные инди-
каторы HG1...HG4, единичный индикатор
HL1, кнопочный переключатель SA1 и
переключатель SA2 (функциональное
назначение каждого элемента управления
будет приведено ниже). Для часов № 3
(рис. 2) - это семисегментные индикаторы
HG1...HG6, световые полосы HL1, HL2.
Галетный переключатель SA1 платы
клавиатуры имеет три положения ”1”, ”2”,
”3”. Если SA1 установлен в положение ”1”,
то клавиатура (кнопки S1...S5) подключе-
на к часам №1. В этом случае можно кон-
фигурировать часы №1. Если же SA1 уста-
новлен в положении ”2”, то можно задать
параметры часов №2, соответственно,
14
(радиоконстругхгпор 10-2017
X1 WF-10
	Цепь
т	ЖТ“
2	ЖТ"
3	Кн. 3
4	Кн. 4
5
6	Кн. 14
Т
8
9	5V
ИГ	"сЯГ"
Часы If 1
001 КР555ИР23
16
17
RG
2
Q6$-
07^2-
11
R5.R12 200
DO
01
02
03
04
05
06
07
12 1
П~2
.04
10 мк 25B
0.1
—> К ЬыЬ 10 001, 002
SA2
R-332 i -41
- —,---------) К M. 20 001, 002 c=
Ф4=СЗ 4=C2;	---
QC-
Q1-
Q2i
04^
nrT
BQ1	002
PK100KA-	АТЯаг/ПШ 7LPI
12БН-10000К AT89C4051-24PI
17 ТГ
-------IT
IT
SA1
SS-16D-7A ’ОТОП'
, ТТАРГ
SB
0110 мк 25B
Часы If 2
RST —
Рис.1.
VT1.VT5
KT3107E
R18
510
R4
15k
R3
3.6 к
->P34
nR17
И 200
002
AT89C4051-24PI
AIN1----------
AIN2----------
P12 ----------
P13 ----------
P14 ----------
P15 1=

если SA1 установлен в положении ”3”, то
можно задать параметры часов №3.
Питающее напряжения поступает на
устройство с соединителя Х1 платы кла-
виатуры. Конденсатор С1 фильтрует пуль-
сации в цепи питания +5 В. К соединителю
Х2 подключается соединитель Х1 часов
№1, к соединителю ХЗ - соединитель Х1
часов №2, к соединителю Х4 - соеди-
нитель Х1 часов №3.
Подробнее рассмотрим схемотехнику и
алгоритм работы шахматных часов.
Любые шахматные часы имеют два
часовых механизма, которые включаются
попеременно: когда один работает, другой
простаивает. На каждом из механизмов
Фадиощтструщпор 10-2017
15
устанавливается лимит времени, отведён-
ный игроку. Когда этот лимит подходит к
концу, часы визуально сигнализируют, что
лимит истёк. Также имеется, как минимум,
две кнопки управления (по одной на
игрока) или клавишный переключатель.
Часы устанавливаются рядом с игровым
полем, настраиваются и запускаются в
начале игры. Первоначально включается
механизм со стороны того игрока, который
должен ходить первым. Сделав ход, игрок
нажимает кнопку (клавишный переклю-
чатель) на своей стороне часов, после
чего его часовой механизм останавли-
вается, а механизм противника — включа-
ется. Соперник, сделав свой ход, в свою
очередь, снова переключает часы. Таким
образом, каждый из часовых механизмов
работает только тогда, когда соответ-
ствующий игрок обдумывает свой ход.
Как уже упоминалось выше, фактически,
шахматные часы функционально состоит
из двух таймеров (часов): часов № 1 и
часов № 2. Часы № 2 полный аналог
часов № 1. Поэтому далее будем
рассматривать часы №1 (далее часы). В
алгоритме часов можно выделить четыре
режима работы режима работы.
Режим №1 (часы 1): отсчет и индикация
текущего времени: минуты - секунды.
Режим № 2 (часы 2): отсчет и индикация
текущего времени: часы - минуты.
16
(радиоконстругхгпор 10-2017
е.
SA1
ПГ2-12-6П8Н
Х1
WF-2
ПКН125 ^2Д з
VD4
ПКН125 КД522Д 4
—4--------И-----
55 VD5
ПКН125 КД522Д 5
—Х------й-----
S1 VD1
ПКН125 КД522Д
—х—ей—
S2
ПКН175 VD2
ПКН125 КД522Д 2
—-------ВИ---
Цепь
+5V
8
10 мк 25В
2
гиг
ТО--
"ТИТ
15
тг
17
18
19
20
ПГ
Х2
HU-10
Цепь	—{
Кн. 1	1
Кн. 2	2
Кн. 3	3
Кн. 4	4
	5
Кн. 1-5	6
	7
	8
5 V	9
GND	10
ХЗ
HU-10
Цепь
Кн. 1	1
Кн. 2	2
Кн.З	3
Кн. 4	4
	5
Кн. 1-5	6
	7
	8
5 V	9
GND	10
Х4
HU-10
Цепь	-ч
Кн. 1	1
Кн. 2	2
Кн.З	3
Кн. 4	4
Кн. 5	5
Кн. 1-5	6
	7
	8
5 V	9
GND	10
2
Рис.З.
Режим № 3 (будильник 1): задание и
индикация значение времени для включе-
ния звукового сигнала - будильника.
Режим № 4 (счет ходов): подсчет ходов
сделанных игроком.
В часах №1 и №2 предусмотрены
следующие функции - счет реального
времени, индикации текущего времени в
24-часовом формате в режимах часы-
минуты и минуты-секунды; установка
текущего времени; установка времени
включения будильника, подсчет числа
ходов сделанных игроком, обнуле-
ние вышеуказанного числа. Если
текущее время совпало с установ-
ленным значением времени будиль-
ника, то на 10 с включается звуковая
сигнализация, с частотой повторе-
ния 0,5 Гц.
Кнопки клавиатуры имеют следую-
щее назначение ( для функциониро-
вания клавиатуры, для часов №1
нужно установить галетный переклю-
чатель SA1 платы клавиатуры в
положение ”1”, для часов №2- в
положение ”2”):
S1 ( Р) - выбор режима работы
часов:“часы 1”, “часы 2”,
“будильник” “счет ходов”;
S2 ( А ) - увеличение на единицу
значение каждого разряда при
установки времени в режиме “часы
1”, а также при установки времени в
режиме “будильник”;
S3 (В) - выбор разряда, при уста-
новки текущего значения времени в
режиме “часы 2” и в режимах
“будильник”. В выбранном разряде
включается, точка h.
S4 (О) - обнуление количества
ходов.
SA1 (С/С)- кнопочный переключа-
тель разрешения отсчета времени.
Если данный переключатель уста-
новлен в положении “СТАРТ” -
разрешен счет времени в часах № 1
№ 2 (необходимое но недостаточное
условие отсчета текущего времени в
часах № 1 № 2).
SA2 ( П) - переключатель выбора
часов (№ 1 или № 2). Если переклю-
чатель SA1 установлен в положении
“Ч 1”, то выбраны часы № 1 - вклю-
чен индикатор HL1 часов № 1 - идет
отсчет текущего времени в часах № 1.
Если переключатель SA1 установлен в
положении “Ч 2”, то выбраны часы № 2 -
включен индикатор HL1 часов № 2 - идет
отсчет текущего времени в часах № 2
(отсчет времени разрешен при условии ,
SA1 установлен в положении “СТАРТ”).
Например, для часов № 1, если SA2 в
положении “Ч 1”, в режиме “часы 2”, при
первом нажатии на кнопку S3, для уста-
новки нужного значения выбирается раз-
Фадиощтструщпор 10-2017
17
ряд единицы минут (точка h включена у
индикатора HG5). Значение разряда уста-
навливается кнопкой S2. При следующем
нажатии на S3 выбирается разряд десятки
минут (индикатор HG3.2) и т. д. После
установки значения разряда десятки часов
(индикатор HG1.1), при установки SA1 в
положении “СТАРТ” разрешается счет
времени.
Разряды индикации интерфейса, имеют
следующее назначение (справа налево по
рис. 1):
1	разряд (индикатор HG4) отображает
“1” в режиме “часы 1”, “2” в режиме
“часы 2”, ”3” - в режиме “будильник”,”4”
- в режиме “счет ходов”;
2	разряд (индикатор HG3.2) отображает
“единицы минут” в режимах “часы 2”,
“будильник”, “единицы секунд” в режиме
“часы 1”, единицы числа количества
ходов в режиме “счет ходов”;
3	разряд (индикатор HG3.1) отображает
“десятки минут” в режимах “часы 2”,
“будильник’, “десятки секунд” в режиме
“часы 1” десятки числа количества ходов
в режиме “счет ходов”;
4	разряд (индикатор HG2) отображает
сегмент g с периодом включения 1 сек. во
всех режимах;
5	разряд (индикатор HG1.2) отображает
“единицы часов” в режимах “часы 2” и
“будильник”, в режиме “часы 1” отобра-
жает “единицы минут”, сотни числа коли-
чества ходов в режиме “счет ходов”;
6	разряд (индикатор HG1.1) отображает
“десятки часов” в режимах “часы 2” и
“будильник”, в режиме “часы 1” отобра-
жает “десятки минут”.
Сразу после подачи питания устройство
переходит в режим работы “часы 1”,
отсчет текущего времени - разрешается,
если SA1 и SA2 установлены в
соответствующие положения.
Рассмотрим основные, функциональ-
ные узлы принципиальной схемы системы.
Основой устройства служит микроконтрол-
лер DD2. Пьезоэлектрический излучатель
ВА1 включается с вывода 15 регистра
DD1. Индикатор HL1 включается с вывода
16 регистра DD1.Сигнал с выхода 11
микроконтроллера DD2 через резистор
R17 периодически (с периодом 1 сек),
включает сегмент g индикатора HG2.
Клавиатура собрана на кнопках S1...S4.
Для функционирования клавиатуры так же
задействован вывод 8 микроконтроллера
DD2. Резистор R18- токоограничитель-
ный, для индикатора HL1. Динамическая
индикация собрана на регистре DD1;
транзисторах VT1...VT5; цифровых семи-
сегментных индикаторах HG1, HG3, HG4.
Коды для включения вышеуказанных
индикаторов при функционировании дина-
мической индикации поступают на вход Р1
микроконтроллера DD2.
Сразу после подачи питания на выводе
1 микроконтроллера DD1 через RC-цепь
(резистор R3, конденсатор С1) формиру-
ется сигнал системного аппаратного сбро-
са микроконтроллера DD2. Дальше идет
инициализация программы, в которой
задаются параметры работы динамичес-
кой индикации. Далее идет счет текущего
времени и разрешается работа устройства
по заданному алгоритму.
Программное обеспечение микро-
контроллера обеспечивает реализацию
алгоритма работы электронных часов в
формате часы-минуты- секунды. Основная
задача “часовой части” программы -
формирование временных интервалов
длительностью 1 с, решена с помощью
прерываний от таймера TF0, и счетчиков
на регистрах R4 и R5. Таймер TF0
формирует запрос на прерывание чрез
каждые 80 мкс. Счетчики на данных
регистрах, подсчитывают количество пре-
рываний и как только количество преры-
ваний станет равно определенному числу,
устанавливается флаг, по которому в
основной программе инкрементируется
ячейка памяти микроконтроллера, где
хранятся единицы секунд.
Каждый байт из функциональной группы
буфера отображения, в подпрограмме
обработки прерывания таймера TF0
выводится в порт Р1 микроконтроллера
DD1. Номер группы или режим работы
записан в регистре R2. В процессе обра-
ботки подпрограммы прерывания происхо-
дит опрос клавиатуры. Нажатием кнопки
S1 инкрементируется регистр R2, и тем
самым задается один из четырех режимов
работ. При нажатии на кнопку S2 устанав-
ливается флаг, разрешающий инкремен-
тировать разряд, выбранный кнопкой S3.
18
(радиоконстругхгпор 10-2017
Программа разрабатывалась в среде
pVision2 и состоит из трех основных час-
тей: процедуры инициализации, основной
программы, работающей в замкнутом
цикле и подпрограммы обработки преры-
вания от таймера TF0.
В основной программе происходит счет
текущего времени, установка текущего
времени и будильника. Сравнение текуще-
го времени с временем будильника,
включение звукового сигнала и преобразо-
вание двоичного числа значений.
В памяти данных микроконтроллера с
адреса ЗОН по 43Н организован буфер
отображения для динамической индика-
ции. По своему функциональному назна-
чению адресное пространство данного
буфера можно условно разбить на три
функциональных группы.
ЗОН...34Н - адреса, где хранится
текущее время в минутах и секундах. Эти
адреса выводятся на индикацию в режиме
“часы 1”.
35Н...39Н - адреса, где хранится
текущее время в часах и минутах. Эти
адреса выводятся на индикацию в режиме
“часы 2”.
ЗАН...ЗЕН - адреса, где хранится
будильника. Эти адреса выводятся на
индикацию в режиме “будильник”.
41Н...43Н - адреса, где хранится число
количества ходов. Эти адреса выводятся
на индикацию в режиме “счет ходов”.
Данные адреса загружаются в регистр
R0 микроконтроллера. В каждом из четы-
рех режимов, в регистр R0 записываются
адреса определенной функциональной
группы (метки TEMOO, ТЕМО1, ТЕМО2,
ТЕМОЗ). Каждый байт из функциональной
группы в цикле, в подпрограмме обра-
ботки прерывания таймера TF0 (метка
ОТ), после перекодировки выводится в
порт Р1 микроконтроллера. Для включе-
ния индикаторов HG1.1, HG1.2, , HG3.1,
HG3.2, HG4 необходимо установить лог. О
на выводах 2, 5, 6, 9, 12 регистра DD1
соответственно. Так например для того
чтобы в режиме “часы 1” на индикаторе
HG4 индицировалась ”1”, необходимо
двоично-десятичное число расположенное
по адресу ЗОН перекодировать, вывести в
порт Р1 микроконтроллера и записать лог.
О в пятый разряд регистра DD1 (вывод 12).
Записывая поочередно после перекоди-
ровки, в цикле, в порт Р1 микроконтрол-
лера байты из функциональной группы
буфера отображения, и лог. О на соот-
ветствующий вывод регистра DD1 мы
получаем режим динамической индика-
ции. Каждый разряд индикатора устройст-
ва “привязан” к своему определенному
адресу в функциональной группе. Так
например значение числа или символа
отображаемого на индикаторе HG4 нахо-
дится в первом адресе функциональной
группы (для режима “часы 1”- это ЗОН, а
для режима “часы 2”- 35Н и т. д.). На
регистре R1 реализован счетчик разрядов.
При инициализации в R0 загружается
адрес ЗОН (режим“часы 1”) - , а в R1
число 1. В памяти данных в ячейке с
адресом 20Н находится байт, который
управляет разрядами динамической инди-
кации и внешними, исполнительными
устройствами: пьезоэлектрическим излу-
чателем ВА1 и индикатором HL1. Данный
байт записывается в регистр DD1 сразу
после записи перекодированного байта из
функциональной группы в порт Р1 микро-
контроллера DD2. Данный байт представ-
ляет собой код “бегущий нуль” для вклю-
чения знакомест (разрядов) динамической
индикации. Цикл для динамической инди-
кации - порядка 3,3 мс. В данном цикле
регистры R0 и R1 инкрементируется.
В подпрограмме обработки прерывания
от таймера TF0 “завязаны” процедуры для
динамической индикации. Сразу после
подачи питания при инициализации во все
разряды порта РЗ микроконтроллера DD2
записываются лог. 1. Разработанная
программа на ассемблере занимает
порядка 1 КБайт памяти программ
микроконтроллера.
В часах №1 использованы резисторы
С2-ЗЗН-0.125, подойдут любые другие с
такой же мощностью рассеивания и
погрешностью 5 %. Конденсаторы С1, С4 -
К50-35. Конденсаторы С2, СЗ типа К10-17-
Н90-0.1мкФ.
В дисплее целесообразно выделить
разряд, индицирующий режим работы
устройства (индикатор HG4) на фоне
остальных разрядов интерфейса. Поэтому
для данного разряда выбран семисегмент-
ный индикатор красного цвета HDSP-F001,
Фадиощтструщпор 10-2017
19
(подойдет HDSP-F151). Индикаторы HG1,
HG3 типа DA56-11GWA сдвоенные, зеле-
ного цвета, индикатор HG2 HDSP-F501
зеленого цвета. В индикаторе HG2 для
формирования знака используется
только сегмент д. Данный индикатор мож-
но заменить любым единичным индикато-
ром или световой полосой, желательно с
Inp = 10 мА. Индикатор HL1 - АП307БМ
красного цвета Пьезоэлектрический
излучатель ВА1 типа НРМ14АХ.
Рассмотрим далее алгоритм работы
часов №3. Предусмотрены следующие
функции - счет реального времени,
индикации текущего времени в 24-часовом
формате в режимах часы-минуты и
минуты-секунды; установка текущего
времени и его корректировка; установка
времени включения двух будильников, а
так же возможность их перепрограм-
мирования. Предусмотрена подача корот-
кого (длительностью 1 с) звукового бип-
сигнала в начале каждого часа и вклю-
чение на 10 с звуковой сигнализации, с
частотой повторения 1 Гц сразу после
подачи напряжения питания на уст-
ройство. Если текущее время совпало с
установленным временем включения
будильника - на 10 с включается звуковая
и световая сигнализация, с частотой
повторения 1 Гц.
Для конфигурирования параметров
часов № 3 нужно установить галетный
переключатель SA1 платы клавиатуры в
положение ”3”, при этом подключены все
пять кнопок платы клавиатуры.
Кнопки клавиатуры при этом имеют
следующее назначение:
SI ( Р) - выбор режима работы часов
(“часы1”, “часы2”, “будильник1”,
“будильник2”);
S2 ( А ) - увеличение на единицу
значение каждого разряда при установки
времени часов в режиме “часы2”, а также
при установки времени включения
будильника в режиме “будильник1”,
“будильник2”, выключение звукового и
светового сигнала при включении
будильников;
S3 (В) - выбор разряда, при установки
текущего значения времени в режиме
“часы2” и установки времени
срабатывания будильника в режимах
“будил ьник1”, “будил ьник2”, в выбран-
ном разряде включается, точка h.
S4 ( Н1) - кнопка включения/выключения
нагрузки, подключенной к соединителю Х2
(нагрузка №.1).
S5 ( Н2) - кнопка включения/выключения
нагрузки, подключенной к соединителю ХЗ
(нагрузка №.2).
Например, в режиме “часы2”, при пер-
вом нажатии на кнопку S3, для установки
нужного значения выбирается разряд еди-
ницы минут (точка h включена у индика-
тора HG5). Значение разряда устанавли-
вается кнопкой S2. При следующем
нажатии на S3 выбирается разряд десятки
минут (индикатор HG4) и т. д. После
установки значения разряда десятки часов
(индикатор HG2) при нажатии на S3
разрешается счет времени.
Разряды индикации интерфейса имеют
следующее назначение (справа налево по
рис. 1):
1	разряд (индикатор HG6) отображает
“1” в режиме “часы1”, “2” в режиме
“часы2”, 3 - в режиме “будильник1”; 4 -
в режиме “будильник2”;
2	разряд (индикатор HG5) отображает
“единицы минут” в режимах “часы1”,
“будильник1”, “будильник2”, “единицы
секунд” в режимах “часы2” ;
3	разряд (индикатор HG4) отображает
“десятки минут” в режимах “часы1”,
“будильник1”, “будильник2”, “десятки
секунд” в режиме “часы2”;
4	разряд (индикатор HG3) отображает
сегмент g с периодом включения 1 сек. в
режиме “часы1” и “часы2, в режимах
“будильник1”, “будильник2” сегмент g
гасится ;
5	разряд (индикатор HG2) отображает
“единицы часов” в режимах “часы1” и
“будильник1”, “будильник2”, в режиме
“часы2” отображает “единицы минут”;
6	разряд (индикатор HG1) отображает
“десятки часов” в режимах “часы1” и
“будильник1”, “будильник2”, в режиме
“часы2” отображает “десятки минут”.
Сразу после подачи питания устройство
переходит в режим работы “часы1”,
разрешается отсчет текущего времени, во
все разряды порта РЗ микроконтроллера
DD2 записываются лог. 1. Реле DA1, DA2
закрыты, нагрузки отключены.
20
(радиоконстругхгпор 10-2017
При установке времени в режиме
“часы2” запрещается отсчет текущего
времени. В режиме “будильникГ’,
“будильник2”, отсчет текущего времени
не запрещается. После установки времени
будильника (закончен перебор разрядов
кнопкой S1 (В) в режиме “будильникГ’),
зажигается световая полоса HL1. Горящая
световая полоса HL1 сигнализирует о том,
что установленное время записано в
память микроконтроллера. Время будиль-
ника можно перепрограммировать. При
совпадении текущего времени с установ-
ленным временем будильника, на 10 сек.
включается прерывистая звуковая ВА1 и
световая HL1 сигнализация с интервалами
включения и выключения 0.5 сек. После
выключения сигнализации световая
полоса HL1 гаснет. Аналогичным образом
работает будильник №2, где задейство-
вана световая полоса HL2. Включенная
световая полоса говорит о том, что время
включения будильника №2 записано в
память.
Каналы управления нагрузками №1 и
№2 работают совершенно одинаково.
Рассмотрим работу канала №1. При каж-
дом нажатии на кнопку S4 состояние
вывода 2 микроконтроллера DD2 инверти-
руется, соответственно нагрузка включа-
ется или выключается. Состояние вывода
2 микроконтроллера DD4 так же инверти-
руется при совпадение текущего времени
с установленным временем в режиме
“будильникГ’. Так если необходимо
включение нагрузки при совпадение теку-
щего времени с установленным временем
в режиме “будильникГ’, то перед уста-
новкой времени включения будильника
нужно нагрузку отключить кнопкой S4. И
наоборот если необходимо отключение
нагрузки при совпадение текущего време-
ни с установленным временем в режиме
“будильникГ’, то перед установкой вре-
мени включения будильника нужно нагруз-
ку включить кнопкой S4. Совершенно
аналогичным образом работает канал
управления нагрузкой №2, который
привязан к кнопке S5 и к установленному
времени в режиме “будильник2”.
Разработанная программа на ассембле-
ре занимает порядка 1,7 КБайт памяти
программ.
В часах №3 так же целесообразно выде-
лить разряд, индицирующий текущий ре-
жим работы устройства (индикатор HG6)
на фоне остальных разрядов интерфейса.
Поэтому для данного разряда выбран
семисегментный индикатор красного
цвета HDSP-F001, (подойдет HDSP-F151)
индикаторы HG1...HG5 зеленого цвета
типа HDSP-F501. В индикаторе HG4 для
формирования знака используется
только сегмент д. Подойдет специализиро-
ванный, единообразный по сравнению с
другими индикаторами, например HDSP-
Е507или HDSP-F157.Вставки плавкие FU1,
FU2 типа ВП2-1 5А 250В. Номинальное
значение тока вставок плавких (предохр-
анителей) определяется значением тока в
нагрузках подключаемых к устройству.
Параметры твердотельного реле
S202TO2: максимальный ток нагрузки 2А;
управляющий ток 8 мА; напряжение изо-
ляции 3000В. В устройстве нет никаких
настроек и регулировок, и если монтаж
выполнен правильно, то оно начинает
работать сразу после подачи на него
напряжения питания.
Шишкин С.
Программное обеспечение к этой
статье можно скачать на сайте
журнала: http://radiocon.nethouse.ru
в разделе «НЕХ-файлы».
ВЫКЛЮЧАТЕЛЬ ДЛЯ
ТЕПЛОВОЙ ПУШКИ
При зимнем строительстве, а так же при
необходимости отогреть или просушить
какое-то помещение применяются
промышленные тепловентиляторы или
тепловые пушки. Эти устройства с
помощью ТЭНа нагревают воздух и
вентилятором надувают его в помещение.
Чтобы тепловая пушка не вышла из строя
сначала отключают нагрев, а потом уже
через несколько времени выключают
Фадиощнструхтор 10-2017
21
вентилятор. Неслож-
ная схема, показан-
ная на рисунке, позво-
ляет это сделать
автоматически.
Схема одновремен-
но включает нагрева-
тель и вентилятор, а
выключает пушку
таким образом, -
нагреватель сразу, а
вентилятор с задерж-
кой на время от 10 до
1000 секунд, которое
можно установить с
помощью переменно-
го резистора R5 и
переключателя S3.
Для управления
используется RS-триг-
гер на элементах
D1.1-D1.2 и схема
задержки на элемен-
тах D1.3-D1.4. Вклю-
чение и выключение вентилятора и
нагревателя осуществляется двумя реле
К1 и К2, замыкающих соответствующие
органы управления тепловой пушки.
Кнопки S1 и S2 образуют квазисенсор-
ный выключатель. Нажатие S2 устанав-
ливает триггер в состояние с единицей на
выходе D1.2. Эта единица воздействует
на базу транзистора VT1 и посредством
реле К1 включает нагреватель. Одно-
временно на выходе D1.3 появляется
ноль, который через диод VD2 и резистор
R6 разряжает конденсатор С2 (или С2 и
СЗ). После этого на выходе D1.4
появляется единица, которая открывает
транзистор VT2, и реле К2 включает
вентилятор. Для того чтобы вентилятор
включался одновременно с нагревателем,
а не через время на разрядку конденса-
тора С2 или СЗ через диод VD2 и
резистор R6 логический уровень с выхода
элемента D1.1 поступает на вывод 12
элемента D1.4. Поэтому при включении
нагревателя, когда на выходе D1.2 еди-
ница, на выходе D1.1 - ноль. Этот ноль
приходит на вывод 12 D1.4 и устанавли-
вает его выход в состояние логической
единицы независимо от состояния на его
втором входе.
Для выключения нужно нажать S1. Это
переведет триггер D1.1-D1.2 в противо-
положное состояние и на выходе D1.2
появится логический ноль. VT1 закроется
сразу и реле К1 выключит нагреватель. На
выводе 12 D1.4 установится логическая
единица, что сделает состояние выхода
D1.4 зависимым от уровня на его выводе
13. На выходе D1.3 появится единица и
начнется заряд конденсатора С2 (или С2 и
СЗ) через цепь из резисторов R4 и R5.
Время, которое потребуется для зарядки
конденсатора до напряжения логической
единицы зависит от сопротивления
(регулируется переменным резистором
R5) и емкости (переключается пере-
ключателем S3). Как только напряжение
на емкости достигнет логической единицы
на выходе D1.4 установится логический
ноль и реле К2 выключит вентилятор.
Указанные на схеме временные задерж-
ки сильно зависят от емкостей конденса-
торов и несколько нестабильны, так как
емкости многих электролитических кон-
денсаторов сильно изменяются в зависи-
мости от температуры. Поэтому, во-пер-
вых, данную схему можно применять толь-
ко там, где достаточно точности задержки
с 10-20% погрешностью, и во-вторых, для
22
(радиокрнструктор 10-2017
каждого из диапазонов установки нужно
сделать свою шкалу регулировки.
В устройстве можно применить
импортные аналоги микросхемы К561ЛА7
или нашу типа К176ЛА7 или К1561ЛА7.
Реле можно применить и другие. При этом
должны быть соответствующие по мощ-
ности их обмоткам транзисторные ключи
VT1 и VT2.
Каравкин В.
ТАЙМЕР ОГРАНИЧЕНИЯ ВРЕМЕНИ
РАБОТЫ ОБОРУДОВАНИЯ
16
256
512
ш
1024
S
£ 2048
Q 4096
8192
В некоторых случаях необходимо чтобы
некое электрооборудование поработав
некоторое время выключалось. Здесь при-
водится схема таймера, синхронизирован-
ного от электросети, который позволяет
выключить оборудование через время от 5
до 320 секунд. Установка времени цифро-
вая с дискретностью в 5 секунд.
В этой схеме интервал времени зада-
ется цифровым способом, а источником
тактовых импульсов служит электросеть
частотой 50 Гц. Поэтому точность
установки времени достаточно высока и
практически не зависит от температуры и
влажности окружающей среды.
В основе схемы двоичный счетчик D1
типа К561ИЕ16. Импульсы частотой 50 Гц
на его вход поступают от одной из
вторичных обмоток силового трансфор-
матора питания Т1. Переменное напряже-
ние 12V поступает на транзисторный
каскад на VT1 и диоде VD2, который
формирует импульсы логического уровня.
Эти импульсы имеют частоту 50Гц, с
коллектора VT1 они поступают на вход
«С» счетчика. Диод VD2 работает как
выпрямитель, формирующий пульсирую-
щее напряжение. Конденсаторы С2 и СЗ
подавляют высокочастотные или импульс-
ные помехи, которые могут проходить по
электросети, например, от работы
электроинструмента или другого
оборудования.
Интервал задержки выключения вентиля-
тора можно задать в пределах от 5 до 320
секунд с шагом в 5 секунд. Установка -
DIP-выключателями S2-S7 по методу
двоичного кода. Например, если нужно
100 секунд, то замыкают выключатели S6
(80) и S4 (20), так как 80+20=100, а
остальные оставляют разомкнутыми.
Запуск таймера - сдвоенной кнопкой S1.
При нажатии это кнопки подается
питание на схему через S1.1 и группа S1.2
устанавливает счетчик в нулевое положе-
ние. При этом включается реле К1, своими
контактами блокируя S1.1. В результате
после отпускания кнопки S1 как нагрузка,
Фадиощнструщпор 10-2017
23
так и сама схема таймера остаются
включены.
После отпускания кнопки S1 нагрузка
остается включенной за счет контактов
реле К1.1. Контактная группа кнопки S1.2
при этом размыкается, и счетчик начинает
считать импульсы, поступающие на его
вход через ключ на транзисторе VT1. Как
только он насчитает число импульсов,
соответствующее числу, заданному
выключателями S2-S7 транзистор VT2
закроется. Закроется и VT3 и реле К1
выключит нагрузку и питание всей схемы.
Трансформатор Т1 типа ALG 220V 60/50
Hz, 12-0-12V 300 mA.
Можно использовать другое реле. Реле
должно быть рассчитанным на максималь-
ный ток нагревателя.
Следует заметить, что хотя время и
отрабатывается стабильно, не реальное
время получается немного больше.
Потому что уже минимальная дискретная
величина времени равна не точно 5
секундам, а 5,1282 секунд. Поэтому,
например, в выше описанном примере
установки времени 100 секунд реальное
время будет 102,564 секунд. Таким
образом погрешность вверх на 2,5%. Но,
это стабильно, потому что это не столько
погрешность, сколько увеличение задан-
ного времени на постоянную величину.
Каравкин В.
СОТОВЫЙ ТЕЛЕФОН -
КОДОВЫЙ ЗАМОК
Старые кнопочные сотовые телефоны
постепенно выходят из эксплуатации. На
страницах этого журнала, да и многих
других, радиолюбители делятся опытом
как применить эти сотовые телефоны с
пользой для дела.
На различных
предприятиях есть
такие электрические
замки, вернее за-
щелки вроде «анг-
лийского замка»,
открываемые при
помощи электромаг-
нита. Обычно,
электромагнит уп-
равляется кнопкой
из будки вахтера.
Если же такой замок
установлен не на предприятии, а где-то
еще, или на предприятии где нет вахтера,
для его открывания нужно делать кодовую
панель, пусть даже чисто электрическую
(кодовые кнопки включены последова-
тельно и при их одновременном нажатии
замыкают цепь питания отпорного
электромагнита). Я же решил установить
фальшивую замочную скважину (для
«отвода глаз» потенциального вора), а
для отпора использовать обычную кнопку,
но включенную последовательно с контак-
тами реле, работающего со схемой
сотового телефона.
Суть решения заключается в том, чтобы
взять старый сотовый телефон с вибро-
вызовом, и к моторчику вибровызова
подключить несложную схемку с реле на
выходе. Контакты этого реле включить
замка. Теперь если просто подойти и
нажать кнопку ничего не происходит. Но
если сначала позвонить на тот сотовый
телефон, что работает с замком, и,
слушая гудки (а ответа там не будет)
нажать эту кнопку, что для отпора замка,
замок отпирается и можно открыть дверь.
Схема показана на рисунке. Ничего
сложного нет. Но сотовый телефон
24
(радиокрнструктор 10-2017
нуждается во вскрытии,
потому что нужно
добраться до моторчика
вибровызова, чтобы
припаять к нему два
проводка, идущих к U1 и
R1.
Питается схема от
зарядного	устройства
сотового	телефона,
поэтому реле взято с
обмоткой на 5V.
Предварительно нужно настроить
сотовый телефон так, чтобы он работал
только с вибровызовом. При поступлении
входящего звонка на его вибромоторчике
появляется напряжение около 3V. Это
напряжение поступает на светодиод опто-
пары через токоограничивающий резистор
R1. Транзистор оптопары открывается и
открывает транзистор VT1, через который
напряжение поступает на обмотку реле
К1. Его контакты замыкаются и теперь
чтобы отпереть замок нужно нажать
кнопку S1, пока телефон звонит.
В принципе, можно отказаться от кнопки
S1 и контакты реле подключить к цепи
отпора замка непосредственно. Но при
этом, замок будет отпираться и при
ошибочных звонках на этот телефон,
например, рекламных. Впрочем, если
используемый сотовый телефон не
совсем «древний» и позволяет для разных
входящих номеров задать разные «про-
фили вызова», то можно сделать так,
чтобы вибровызов был только при поступ-
лении одного определенного номера или
нескольких определенных номеров, а все
остальные «звонили» бы без вибрации.
Тогда можно и отказаться от кнопки, а
открывать замок только по сигналу
телефона.
Такая схема никакого убытка по плате за
связь не создает, потому что происходит
только вызов, - без ответа, а плата у всех
известных мне операторов взимается за
состоявшийся разговор. Впрочем, чтобы
сотовый оператор не снимал деньги «за
хранение» номера или не отключил его по
другим своим непонятным причинам,
нужно хотя бы раз в месяц делать один
состоявшийся «разговор» продолжитель-
ностью более минуты.
Схему отпора можно сделать и на
симисторе. На рисунке 2 показан именно
такой вариант, для случая без кнопки
(когда вибровызов присвоен только
одному или нескольким определенным
входящим номерам). Здесь уже не нужен
источник напряжения 5V. Но все же без
него не обойтись, потому что сотовый
телефон, особенно старый, со старым
аккумулятором долго в автономном
режиме не проработает, и зарядное
устройство просто необходимо.
Горчук Н.В.
ВЫКЛЮЧАТЕЛЬ СВЕТА
ДЛЯ КЛАДОВКИ ИЛИ ЧУЛАНА
В кладовке или чулане обычно нет
естественного освещения, и как днем, так
и ночью при обращении в это место
приходится пользоваться электрическим
освещением. Не секрет, что его очень
часто забывают выключить.
Дверь в кладовку или чулан не
всегда держат закрытой. Здесь
описывается схема автомати-
ческого выключателя, который
работает со стандартным охранным дат-
чиком положения двери на основе геркона
(самый дешевый вариант). Причем, он
включает свет на одну минуту независимо
от исходного положения двери. То есть,
Фадиощнструщпор 10-2017
25
14 D1.1
----------------- ---- unoKJ	Ш-
R4 VD1 Q2 T+ VD3	R5
1К 1N4148 470м “Г"	Ж КД102А ЮОК
от любого изменения состояния датчика
положения двери, - дверь закрыли, свет
включается, дверь открыли - тоже свет
включается. После включения свет горит
примерно минуту, а затем автоматически
выключается.
Схема показана на рисунке. Логическая
часть построена на микросхеме типа
К561ЛП2. Это четыре элемента логики
«исключающее или». Суть работы эле-
мента в том, что когда на всех его входах
логические уровни одинаковые, на его
выходе ноль. А вот когда на его входах
логические уровни разные - на выходе
будет логическая единица.
На элементах D1.1 и D1.2 сделана
схема датчика. Элементы для усиления
тока выхода включены параллельно и
работают как один. Цепь R2-C1 вносит
задержку во времени изменения логичес-
кого уровня на одном из входов этих
элементов, в то время, как на втором
входе изменение происходит без
задержки. Поэтому при любом изменении
состояния герконового датчика положения
двери SD1 на выходах элементов D1.1 и
D1.2 появляется логическая единица на
время, заданное цепью R2-C1.
Этого времени должно хватить на
зарядку конденсатора СЗ через диод VD1
и резистор R4 до напряжения логической
единицы. Как только это происходит
уровни на входах элементов D1.3 и D1.4
становятся разными и на их соединенных
вместе выходах появляется логическая
единица, которая поступает на затвор по-
левого транзистора VT1 и открывает его.
Лампа Н1 зажигается. После этого время
действия цепи R2-C1 заканчивается и
опять на всех входах элементов D1.1 и
D1.2 устанавливаются одинаковые логи-
ческие уровни. На выходах, соответствен-
но, ноль. Теперь конденсатор СЗ будет
медленно разряжаться через резистор R3,
обратное сопротивление диода VD1 и
резистор R4. Времени на разрядку до
логического нуля уйдет около одной
минуты. После этого на всех входах
элементов D1.3 и D1.4 установятся логи-
ческие нули, то есть, уровни на входах
одинаковые, потому на выходе - ноль.
Транзистор VT1 закрывается и лампа Н1
выключается.
Так как полевой ключевой транзистор
VT1 может коммутировать только положи-
тельное напряжение на выходе схемы
есть выпрямительный мост VD4, который
выпрямляет ток проходящий через него, а
через нагрузку проходит переменный ток.
Мощность нагрузки не более 200W.
Микросхема питается от выпрямителя на
диоде VD3 и части диодов моста VD4.
Резистор R5 гасит избыток напряжения и
со стабилитроном VD2 стабилизатор
напряжения 9V.
Конденсаторы должны быть на напря-
жение не ниже 16V.
Время задержки выключения зависит от
емкости СЗ и сопротивления R3. Их под-
бором можно изменять время.
Володихин П.А.
26
(радиокрнструктор 10-2017
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
ХЛОПКАМИ В ЛАДОШИ
На рисунке показана схема переключа-
теля трех нагрузок, управляемого хлоп-
ками в ладоши, - при каждом хлопке в
ладоши или другом достаточно громком и
резком звуке нагрузка переключается.
Всего четыре ступени управления, -
нагрузки все выключены, а затем три
поочередных переключения, и так по
кольцу.
Звук воспринимается электретным
микрофоном М1. Питание на его УНЧ
поступает через R1, этот же резистор
служит и его нагрузкой. Переменным ре-
зистором R2 регулируют чувствительность
схемы таким образом, чтобы при надеж-
ном срабатывании был минимум ложных
срабатываний (например, от звука речи,
шагов, открывающейся двери). В общем,
резистором R1 настраивают схему на
хлопки в ладоши.
Фактически R1 регулирует уровень пере-
менного напряжения 34, поступающего с
микрофона. Далее усилительный каскад
на транзисторе VT1. Затем идет еще один
транзистор - VT2, он формирует из НЧ
сигнала положительные импульсы. Эти
импульсы поступают на синхровход D-
триггера D1. Триггер включен по схеме
одноразрядного счетчика, - его инверсный
выход соединен с входом данных (D). В
такой схеме состояние триггера меняется
на противоположное каждый раз когда на
синхровход (С) поступает фронт положи-
тельного импульса.
С целью защиты схемы от непредсказуе-
мой работы из-за непредсказуемого коли-
чества импульсов, сформированных из
аудиосигнала включена RC-цепь между
инверсным выходом и входом D, делаю-
щая невозможным слишком быстрое пере-
ключение триггера. Поэтому, переклю-
чение происходит по первому импульсу, а
на остальные импульсы, сформированные
из звука одного хлопка в ладоши схема
просто не реагирует (в это время идет
зарядка или разрядка С4 через относи-
тельно большое сопротивление R8).
Таким образом, при каждом хлопке в
логический уровень на выводе 1 D1
изменяется на противоположный. И это
значит, что для формирования полного
импульса нужно хлопнуть в ладоши два
раза.
Этот импульс поступает на счетчик на
микросхеме D2 типа CD4017, который
является двоично-десятичным счетчиком.
Счет ограничен до четырех соединением
4-го выхода (вывод 10) с входом обнуле-
Фадиощнструщпор 10-2017
27
ния (вывод 15).
В исходном состоянии счетчик D1
обнулен. На всех, используемых в этой
схеме его выходах - нули. Все ключи VT2-
VT4 закрыты и реле выключены. С пер-
выми двумя хлопками в ладоши на вывод
14 D2 поступает импульс, и счетчик пере-
ключается в состояние «1». Ключ VT3
открывается и реле К1 включается. Со
второй парой хлопков в ладоши счетчик
переходит в состояние «2». При этом ключ
VT3 закрывается, реле К1 выключается,
но открывается ключ VT4 и включается
реле К2. С третьей парой хлопков в
ладоши счетчик переходит в состояние
«3». При этом ключ VT4 закрывается, реле
К2 выключается, но открывается ключ VT5
и включается реле КЗ.
С четвертой парой хлопков в ладоши
счетчик переходит в состояние «4». При
этом ключ VT5 закрывается, реле КЗ
выключается, а единица с выхода 4
(вывод 10) D1 поступает на его вывод 15 и
обнуляет счетчик. Все реле выключены.
Микросхему CD4013 можно заменить на
К561ТМ2 или К176ТМ2. Микросхему
CD4017 можно заменить на К561ИЕ8 или
К176ИЕ8.
Транзисторы КТ3102 можно заменить на
КТ315 или импортные аналоги, например,
2N3904. Транзистор КТ3107 можно заме-
нить на КТ361 или импортный аналог,
например, ВС557.
Электретный микрофон типа НМ00603
или любой другой. Подключать электрет-
ный микрофон нужно с соблюдением
полярности.
Электромагнитные реле - миниатюрные,
с обмотками на 12V сопротивлением не
менее 500 Ом. Можно выбрать из числа
импортных (сейчас есть большой выбор)
или можно использовать старые оте-
чественные реле серий РЭС-22, РЭС-9,
РЭС-10, либо реле КУЦ от старых оте-
чественных телевизоров. Если будут реле
с обмотками на напряжение ниже 12V
измерьте сопротивление их обмотки и по
формуле ниже рассчитайте величину
сопротивления R, которое нужно включить
последовательно обмотке такого реле:
(12/Uk)=(R/Rk), где Ilk - номинальное
напряжение обмотки реле, Rk - сопротив-
ление обмотки реле.
Монтаж выполнен на печатной мекетной
плате.
Источник питания должен быть стаби-
лизированный.
Полозков В.М.
СОЛНЕЧНЫЙ БУДИЛЬНИК
На рисунке показана
схема	несложного
устройства, которое на
рассвете начинает
звучать прерывистым
звуком высокого тона.
Устройство представ-
ляет собой фотореле,
которое включает
нагрузку при достаточ-
ном уровне света, и
выключает при недоста-
точном. То есть, факти-
чески работает обратно
тем фотореле, которые
применяются для
28
(радиокрнструктор 10-2017
управления освещением. Кроме того,
вместо нагрузки подключен источник пре-
рывистого звукового сигнала, состоящий
из электромагнитного звукоизлучателя со
встроенным генератором и включенного
последовательно ему мигающего свето-
диода. Мигающий светодиод не только
обеспечивает световую сигнализацию, но
и служит прерывателем тока питания
звукоизлучателя. Поэтому при подаче тока
на эту схему, состоящую из последова-
тельно включенных мигающего свето-
диода и «пищалки», «пищалка» звучит
прерывисто с частотой прерывания около
двух Гц.
Схема построена на трех транзисторах, -
компараторе на VT1 и ключе на VT2 и VT3.
Компаратор работает следующим
образом. Эмиттер транзистора смещен на
напряжение 4,7V (номинальное напряже-
ние стабилизации стабилитрона КС147А).
Ток через стабилитрон для улучшения
стабильности поддерживается резистором
R3. На базу транзистора поступает напря-
жение от светозависимого делителя,
состоящего из фоторезистора FR1 и
резистора R1. Порогом переключения
компаратора является напряжение на
базе транзистора, при котором он откры-
вается, то есть, 4,7V+0,4V=5,1V. При
таком напряжении на базе, транзистор
открывается и открывает через резистор
R4 ключ на составном транзисторе,
составленном из VT2 и VT3. Открываясь
этот ключ, подает питание на подклю-
ченный на его выходе звуковой сигна-
лизатор, состоящий из электромагнитного
звукоизлучателя со встроенным генера-
тором и включенного последовательно
ему мигающего светодиода. Кроме того,
напряжение на базе VT1 при этом
несколько увеличивается за счет сопро-
тивления резистора R5. Это фиксирует
VT1 в открытом состоянии.
Для закрывания VT1 необходимо чтобы
напряжение на его базе опустилось ниже
порога открывания. Тогда транзистор VT1
закроется, VT2 и VT3 так же закроются, и
звуковая сигнализация прекратится. При
этом R5 зафиксирует Q1 в закрытом
состоянии исключая его нахождение в
промежуточных, переходных режимах.
Таким образом, проснувшись, можно
выключить будильник двумя способами.
Первый способ, это просто выключив
питание выключателем S1. Второй способ,
это накрыть фоторезистор какой-то
специально предусмотренной крышкой,
например, непрозрачным пластмассовым
стаканчиком.
Порог по светочувствительности уста-
навливается переменным резистором R1.
Транзисторы можно заменить отечествен-
ными или зарубежными аналогами КТ3102
и КТ3107 соответственно.
Стабилитрон КС147А можно заменить
любым маломощным стабилитроном на
напряжение 4,7-5,1V.
Звукоизлучатель F1 - так называемый
«зуммер», то есть, звукоизлучатель со
встроенным генератором тонального
сигнала. Он рассчитан на номинальное
напряжение 12V, но как показала
практика, он начинает уверенно пищать
уже при 4V питающего напряжение.
Однако, если использовать не НСМ1212Х,
а другой аналог, нужно либо его испытать
при напряжении 7V либо взять звукоизлу-
чатель на напряжение 6-8V.
Светодиод HL1 - любой красный мигаю-
щий индикаторный одноцветный свето-
диод.
Схема предназначена для питания от
гальванической батареи напряжением 9V,
потребляя в режиме ожидания минималь-
ный ток, но можно применить и сетевой
блок питания (адаптер-вилка) на напря-
жение 9V. Такие блоки питания применя-
лись для питания 8-битных телеигр типа
«Денди» или «Кенга». Либо подобрать
универсальный блок с регулируемым
выходным напряжением, выставив на нем
выходное напряжение 9V.
Схему можно настроить и на другое
напряжение, например, 12 или 5V, заме-
нив D1 стабилитроном с номинальным
напряжением стабилизации немного боль-
шим половины напряжения питания.
Монтаж выполнен на макетной печатной
плате.
Марковских Р.Р.
Фадиощнструщпор 10-2017
29
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
ОТКАТНЫМИ ВОРОТАМИ ПРИ ПОМОЩИ
СОТОВОГО ТЕЛЕФОНА
В Л.1 была
описана простая
система управле-
ния откатными во-
ротами при помо-
щи обычного
инфракрасного пу-
льта для дистан-
ционного управ-
ления телевизо-
ром или другой
аппаратурой. Но,
дальность пульта
весьма ограниче-
на, а вот сотовый
телефон может быть за сотни километров
от этих ворот. К тому же у каждого должен
быть свой пульт, либо пульт нужно
передавать друг другу. Конечно, пультов
можно накупить много, но как быть, если
Вы находитесь далеко, а на участок нужно
пустить кого-то во время вашего
отсутствия. Нужно лично встречаться с
этим человеком, чтобы передать ему
пульт, а затем еще раз, чтобы этот пульт
забрать.
Выход из положения может быть, если в
качестве пульта будет использоваться
сотовый телефон.
Суть решения заключается в том, чтобы
взять старый сотовый телефон с вибро-
вызовом, и возможностью присвоения
разных «профилей вызова» для различ-
ных входящих номеров, и к моторчику
вибровызова подключить несложную
схемку с двумя реле на выходе, анало-
гичную той, что описана в Л.1. Контакты
этих реле включить параллельно кнопкам
открытия и закрытия ворот.
При открывании ворот изнутри как и
ранее, пользуются кнопками «Закрыть» и
«Открыть». А вот для открывания извне, -
эта схема с сотовым телефоном на входе.
При этом для дистанционного управления
используются два реле с обмотками на 5V
и двумя переключающими контактными
группами.
В механизме ворот нужно установить
два концевых переключателя, один (SD1)
должен размыкать цепь, когда ворота
закрыты полностью, а второй (SD2) -
размыкать цепь, когда ворота полностью
открыты.
Схема и обмотки реле питаются напря-
жением 5V от зарядного устройства для
сотового телефона.
Ток на обмотки реле подается через
составной транзистор, состоящий из тран-
зистора оптопары U1 и транзистора VT1.
Светодиод оптопары U1 через токоогра-
ничительный резистор R1 подключен к
моторчику вибровызова сотового теле-
фона. Соответственно, с сотовым телефо-
ном нужно сделать некоторые действия.
Сначала нужно разобрать его корпус и
найти моторчик вибровызова, чтобы
припаять к нему два тонких монтажных
проводника. В крышке корпуса нужно
будет сделать пропил, чтобы в закрытом
состоянии корпуса сотового телефона
через этот пропил вывести наружу эти
монтажные проводники. Далее, они через
R1 подключаются к светодиоду оптопары.
Теперь нужно поработать в настройках
сотового телефона. В меню нужно
выбрать профиль для всех входящих
звонков и СМС без вибрации. Затем, в
30
(радиокрнструктор 10-2017
Рис.2.
К1.К2 - RM84-2012-35-1005
контактах ввести номер своего сотового
телефона, с которого будете звонить,
чтобы управлять воротами, и присвоить
ему звонок с вибрацией. Теперь сотовый
телефон включать вибровызов будет
только когда на него звоните именно Вы.
На все же другие звонки и СМС вибрации
не будет.
Следует заметить, что для данного
устройства годится только такой сотовый
телефон, в котором есть в настройках
возможность задавать разные профили
звука вызова для разных входящих
номеров.
И так, сотовый телефон настроен, в
нено установлена рабочая СИМ-карта.
Допустим, ворота закрыты, и их нужно
открыть.
В этом случае контакты SD1 разомкнуты,
а контакты датчика SD2 замкнуты. Делаем
со своего телефона звонок на тот, что
управляет воротами. Как только на него
приходит ваш вызов включается вибро-
моточик и напряжение с него поступает на
светодиод оптопары U1. Транзистор VT1
открывается, и, поскольку контакты SD2
замкнуты, a SD1 разомкнуты, на обмотку
реле К2 поступает ток через транзистор и
диод VD2. Реле срабатывает и все его
контакты замыкаются, - группа К2.1
замыкает обмотку реле на плюс питания в
обход транзистора, а группа К2.2
замыкает кнопку «Открыть».
Теперь можно отменить вызов. Ворота
двинулись. При этом контакты SD1
замкнутся, но реле К1 не сработает,
потому что транзистор VT1 уже закрыт.
И теперь остается
только ждать пока
ворота полностью
откроются. Как
только это про-
изойдет контакты
SD2 разомкнутся.
Реле К2 отклю-
чится, и переста-
нет замыкать
кнопку «Открыть».
Чтобы закрыть
ворота нужно сде-
лать еще один
звонок. Транзис-
тор снова откры-
вается, и, поскольку теперь контакты SD1
замкнуты, a SD2 разомкнуты, на обмотку
реле К1 поступает ток через транзистор и
диод VD1. Реле срабатывает и все его
контакты замыкаются, - группа К1.1
замыкает обмотку реле на плюс питания в
обход транзистора, а группа К1.2
замыкает кнопку «Закрыть».
Опять отменяем вызов. Ворота двину-
лись. При этом контакты SD2 замкнутся,
но реле К2 не сработает, потому что
транзистор VT1 уже закрыт. И теперь
остается только ждать пока ворота
полностью закроются. Как только это
произойдет, контакты SD1 разомкнутся.
Реле К1 отключится, и перестанет
замыкать кнопку «Закрыть».
Таким образом, управлять системой
нужно короткими звонками. То есть,
услышав первый же гудок сбрасывать
вызов. Это единственное неудобство. Но
если есть в наличии реле с тремя
контактными группами, то можно собрать
устройство по схеме на рисунке 2. И здесь
уже так быстро сбрасывать звонок не
обязательно.
Горчук Н.В.
Литература:
1. Самохвалов Л.М. «Дистанционное
управление откатными воротами».
ж. «Радиоконструктор» №5, 2017г. с.18.
Фодиокрнструкрюр 10-2017
31
TAMMED П па Q A DO Л ИГ»ГТ»	для заРяДки аккумулятора это
I/AKIIVIli /_\J Izl Опг/т/ЦПи! KJ	вполне допустимо. Таймер питается
УСТРОЙСТВА	непосредственно от заряжаемой
При зарядке автомобильных аккумулято-
ров нужно придерживаться определенных
требований, заявленных производителем.
Нормой зарядки для автомобильного
аккумулятора является заряд током в 0,1
от номинальной емкости в течение 10
часов. Например, батарею 6-СТ55 нужно
заряжать током 5,5А в течение 10 часов.
Иногда применяют другие режимы заряд-
ки, с большим или меньшим током,
соответственно, больше или меньше
времени составляет период зарядки.
Несмотря на наличие в продаже все-
возможных электронных импульсных авто-
матических зарядных устройств, боль-
шинство автомобилистов предпочитают
пользоваться обычными зарядными
устройствами, представляющими собой
трансформатор с мощным диодным
выпрямителем, амперметром, вольт-
метром и регулятором тока. Такое заряд-
ное устройство не меняет выходные
характеристики в процессе зарядки и
нужно контролировать время зарядки.
Здесь приводится описание несложного
таймера, который может ограничивать
работу зарядного устройства периодами
2, 4, 6, 8, 10, 12, 14, 16 или 18 часов.
Точность установки времени не высокая, и
обычно в пределах погрешности 10%, но
батареи, на его выходе есть реле, которое
включает в сеть зарядное устройство в
момент подключения таймера к аккумуля-
тору, и выключает его по завершении не-
обходимого времени. Время устанавлива-
ется переключателем на 9 положений.
Таймер состоит из RC-мультивибратора,
генерирующего импульсы частотой 2,27 Гц
и двух счетчиков. Этот мультивибратор
входит в состав микросхемы D1, в которой
есть так же и первый счетчик, дающий
деление на 16384, что при входной
частоте 2,27 Гц дает период 2 часа. Эти
импульсы далее поступают на десятичный
счетчик D2, который считает данные
периоды и переключателем S1 позволяет
выбрать один из девяти периодов с шагом
в 2 часа.
Схема питается от заряжаемого аккуму-
лятора, и включение происходит в момент
подключения схемы к нему. Нужно
заранее установить S1 в необходимое
положение, затем подключить к аккумуля-
тору (параллельно выходу зарядного
устройства). В момент включения цепь С1-
R1 сбросит оба счетчика в нуль. На всех
выходах D2, которые соединены с S1
будут нули, следовательно и на выходе
переключателя S1 тоже будет ноль. Этот
ноль откроет ключ на транзисторах VT1-
32
Фадиоконструктор 10-2017
VT2, и реле К1 подключит к электросети
зарядное устройство.
После этого начнется отсчет времени.
Спустя заданное время единица появится
на том выходе D2, на который переключен
переключатель S1.
Единица с переключателя S1 поступает
на базу VT1 и ключ VT1-VT2 закроется, а
реле К1 выключится, его контакты
разомкнутся и отключат зарядное
устройство «ЗУ» от электросети. При этом
же, единица с S1 поступит через диод VD1
на вывод 11 D1 и остановит муль-
тивибратор, входящий в состав микро-
схемы D1. Он остановится. Счет прекра-
тится. Чтобы начать отсчет времени
снова, нужно отключить таймер от аккуму-
лятора и подключить снова.
Диод VD2 защищает схему таймера от
неправильного подключения к аккуму-
лятору.
Реле К1 - автомобильное, тип указан на
схеме. Но можно и другое. Важно чтобы
контакты выдерживали мощность
зарядного устройства.
Диоды 1N4148 можно заменить практи-
чески любым диодом, например, КД522,
КД521, КД 103, КД 102, КД209, 1N4004,
1N4007 и др. Диод 1N4004 можно
заменить на 1N4007, КД209, или другой
выпрямительный.
Транзистор КТ3107 можно заменить на
КТ361. Транзистор КТ815 - на КТ817,
КТ604.
Налаживание заключается в установке
частоты мультивибратора подбором
сопротивления R1. Частота должна быть
2,27 Гц. Сопротивление R2 может полу-
чится любым, так как еще имеет значение
и разброс емкости С2. Если сопротив-
ление получится нестандартным, то его
можно составить из нескольких резис-
торов включенных последовательно.
Если нет частотомера, способного пока-
зывать доли Гц, можно обойтись часами.
Для это подключите мультиметр так чтобы
измерять напряжение на выводе 15 D1
(относительно минуса), и подайте на
схему питание. Сопротивление R2 нужно
подобрать так, чтобы напряжение логичес-
кой единицы мультиметр показывал через
112 секунд после подачи питания.
Для удобства можно R2 заменить
последовательной цепью из постоянного
резистора 200 кОм и подстроечного 220
кОм. Но нужно принять меры по фиксации
подстроечного резистора чтобы его
движок после настройки не перемещался
самостоятельно от вибрации или ударов
по таймеру.
Все дело, кроме реле и переключателя
собрано на покупной макетной плате
размерами 75x60 мм.
Новоселов В. С.
ЛАМПА «ВОЗЬМИ С СОБОЙ СВЕТ»
КАК СРЕДСТВО АВАРИЙНОГО
ОСВЕЩЕНИЯ
На сайте «Aliexpress» встречаются
весьма любопытные вещи. Например,
светодиодная лампа, названная продав-
цом «Возьми с собой свет». С виду
обычная светодиодная лампа на 220V, но
если её выкрутить из патрона и поместить
цоколем в стакан с водой она начинает
светить, как будто включена в сеть. А еще
её можно цоколем сунуть себе в рот, и так
гулять в ночи со светящейся лампой во
рту. Фокус в том, что внутри лампы есть
аккумулятор довольно емкий, с выходным
напряжением 3,7V. Плюс зарядное
устройство и схема, которая переводит
стационарную лампу в режим карманного
фонарика, если на цоколе нет напряжения
220V, но есть сопротивление не более
одного мегаома. Назначение этого изде-
лия судя по картинкам в инструкции на
китайском языке, в том что можно лампу
выкрутить из патрона и вынести в сад,
сунув в стакан с водой или просто во
Фадиощнструщпор 10-2017
33
влажную землю. У меня же, были
несколько другие проблемы, - частые
отключения электроэнергии. Купив
несколько таких ламп и поэксперименти-
ровав с ними, стало ясно, что яркость
света как от сети, так и «от стакана»
соответствует 7-ваттной светодиодной
лампе. А «от стакана» после полной
зарядки, на которую нужно часов 8, лампа
работает 3-4 часа. В общем, это вполне
приемлемо.
Экспериментально выяснилось, что для
включения работы от аккумулятора нужно
включить параллельно лампе резистор на
470-560 кОм, но не более. При этом, при
подаче напряжения от сети лампа рабо-
тает от сети и заряжает аккумулятор. А
при выключении напряжения электросети
продолжает гореть за счет аккумулятора.
Впрочем, этого делать и необязательно.
Достаточно того, чтобы в квартире было
хотя бы одно устройство, питающееся от
сети, было включено в сеть, например,
обычная лампа накаливания или холо-
дильник, микроволновая печь. Конечно,
при отсутствии напряжения в сети они
работать не будут, но их входное сопро-
тивление их источников питания будет
работать как тот самый резистор, и лампа
при отключении напряжения в сети будет
автоматически переходить на работу от
аккумулятора.
Так что, проблема свечей и керосиновых
ламп решена. Спасибо китайцам!
Шагитов Л.А.
РЕГУЛЯТОР ДЛЯ ЛАМПЫ НАКАЛИВАНИЯ
ИЛИ ПАЯЛЬНИКА
Большинство регу-
ляторов регулирует
мощность на нагруз-
ки от 90-100° и в
сторону уменьше-
ния. Отличие этого
регулятора в том,
что в максимальном
положении лампа
будет гореть ярче,
чем при непосред-
ственном включении
в сеть. Достигается
это тем, что нагруз-
ка питается от ис-
точника постоянного
тока, аналогичного
тому, что применя-
ется на входах схем
импульсных источ-
ников питания аппа-
ратуры. То есть, напряжение из электро-
сети поступает на выпрямительный мост с
накопительным электролитическим кон-
денсатором на выходе. На котором
постоянное напряжение достигает 300V и
более.
Напряжение из электросети поступает
через фильтр R7-C2-L1-L2-C3 на выпря-
мительный мост на диодах VD4-VD7.
Напряжением с выхода этого моста
34
Фадиоконструктор 10-2017
питается микросхема D1 через параметри-
ческий стабилизатор R6-VD3. От этого же
моста питается и нагрузка (лампа).
Регулировка яркости лампы Н1 произ-
водится путем регулировки скважности
импульсов тока через неё. На микросхеме
D1 сделан мультивибратор с регулиру-
емой скважностью импульсов. Частота
определяется цепью C1-R1-R2-R3-R4.
Переменным резистором R3 регулируется
скважность, то есть, широта импульсов на
его выходе. При этом, подстроечными
резисторами R1 и R2 устанавливаются
пределы регулировки. Впрочем, подстро-
ечные резисторы R1 и R2 можно и
исключить из схемы, заменив их перемыч-
ками. В этом случае регулировка будет от
максимума до нуля.
Импульсы с выхода элемента D1.4
поступают на затвор ключевого полевого
транзистора VT1. Он управляет питанием
лампы накаливания Н1 или другой нагруз-
ки, например, паяльника. В положении
максимальной длительности положитель-
ных импульсов на его затворе лампа
будет гореть существенно ярче, чем при
непосредственном включении в электро-
сеть. Соответственно, и паяльник, если
он является нагрузкой, будет нагреваться
сильнее. Это свойство регулятора может
быть полезно там, где нередко случается
пониженное напряжение в сети. Регуля-
тор поможет восстановить нормальную
яркость лампы накаливания или темпе-
ратуру нагрева паяльника.
Данное устройство не пригодно для
регулировки яркости светодиодных или
люминесцентных ламп. А так же, непри-
годно, для питания различной аппаратуры.
От него можно питать только лампы
накаливания и маломощные нагрева-
тельные приборы.
Микросхему К561ЛЕ5 можно заменить
на К176ЛЕ5, К561ЛА7, К176ЛА7, или
зарубежные 4001,4011.
Диоды 1N4148 можно заменить на
КД522, КД521. Стабилитрон VD3 - любой
на напряжение 12V. Диоды VD4-VD7
любые выпрямительные на напряжение
не ниже 400V.
Транзистор IRF840 можно заменить на
IBUZ90, КП707В2 и другие.
Дроссели типа RLB1314 индуктивностью
от 50 до 200мкГн. Впрочем, можно взять
исправные дроссели от любого неисправ-
ного импульсного блока питания телеви-
зора или другой аппаратуры.
При мощности лампы не более 200W не
нужно устанавливать VT1 на радиатор.
При необходимости работать с нагрузкой
больше й мощности (но не более
2000W), во-первых, нужно установить
транзистор VT1 на радиатор, а во-вторых,
применить более мощные диоды в
мостовом выпрямителе и более мощное
сопротив-ление R7.
Ольшевский Г.М.
ФОТОРЕЛЕ С ДВУМЯ
ФОТОРЕЗИСТОРАМИ
Автомат предназначен для управления
светильником освещения дворика
частного дома, и части улицы перед ним,
темного подъезда большого дома. Он
включает свет только когда стемнеет, а
выключает его на рассвете. Главной
особенностью схемы является то, что
включение и выключение светильника
задается двумя разными фотореле,
входящих в состав одного устройства. Это
позволяет задать не только разные пороги
включения света и его выключения, но и
расположить датчики света и темноты в
разных местах, чтобы обеспечить
наиболее качественную работу устройства
в целом. А наличие схемы триггера
исключает мигание осветительной лампы
на переходных порогах освещенности.
Практически схема состоит из двух
датчиков света на фоторезисторах,
которые работают как датчик света и
датчик темноты и объединяющего их
триггера с высоковольтным ключом на
выходе.
Фадиощнструщпор 10-2017
35
Фоторезистор F1 служит датчиком
темноты, а фоторезистор F2 - датчиком
света. Разница в их включении и в том,
какими состояниями триггера D1.3-D1.4
они управляют.
Подстройкой сопротивления резистора
R1 чувствительность датчика темноты
настраивают так, чтобы днем напряжение
на F1 было ниже порога переключения
логического элемента в единицу, а ночью
выше этого порога. Если датчик настроен
правильно, то пока достаточно светло
напряжение на выводе 1 D1.1 - логичес-
кий ноль. С потемнением сопротивление
фоторезистора увеличивается и напря-
жение на выводе 1 D1.1 повышается. В
какой-то момент оно достигает нижнего
порога логической единицы. Это вызывает
запуск одновибратора D1.1-D1.2, который
формирует импульс, устанавливающий
триггер D1.3-D1.4 в единицу на выходе
D1.4. В результате напряжение на выходе
D2.4 будет единицей, и с выхода элемента
D2.4 это напряжение поступает на затвор
высоковольтного полевого транзистора
VT1. Его канал открывается и включает
лампу Н1.
Лампа включена. Триггер находится в
устойчивом состоянии, поэтому она
остается включенной, даже если свет от
лампы попадает на фототранзистор F1.
Подстройкой сопротивления резистора
R3 чувствительность датчика света
настраивают так, чтобы ночью напряже-
ние на F2 было ниже порога переклю-
чения логического элемента в единицу, а
днем выше этого порога. Если датчик
настроен правильно, то пока достаточно
темно напряжение на выводе 1 D2.1 -
логический ноль. С увеличением освещен-
ности сопротивление фоторезистора
уменьшается и напряжение на выводе 1
D2.1 повышается. В какой-то момент оно
достигает нижнего порога логической
единицы. Это вызывает запуск одновибра-
тора D2.1-D2.2, который формирует
импульс, устанавливающий триггер D1.3-
D1.4 в нуль на выходе D1.4. В результате
напряжение на выходе D2.4 будет
нулевым, и с выхода элемента D2.4 это
напряжение поступает на затвор
высоковольтного полевого транзистора
VT1. Его канал закрывается и выключает
лампу Н1.
Таким образом, пороги включения света
и его выключения устанавливаются
раздельно, - порог включения регулируют
света подстроечным резистором R1, а
порог выключения света - подстроечным
резистором R3.
Затвор VT1 подключен к выходу D2.4
через резистор R8, который снижает
нагрузку на выход логического элемента
от заряда относительно большой емкости
затвора транзистора. Проблема в том, что
при непосредственном подключении
затвора к выходу КМОП-логического эле-
мента в момент изменения на нем уровня
36
Фадиоконструктор 10-2017
Таблица 1.
Тип	Upa6. (V)	R тем- новое (От)	I тем- новой (мкА)	I свето- вой (мкА)	отношение Итем./Псвет.	Чувст. (мкА/лм-в)	Мощ- ность (W)
СФ2-1	до 15	30x106	0,5	1000	2000	400000	0,01
СФ2-2	ДО 10	4x106	0,5	1500	3000	75000	0,05
СФЗ-1	ДО 15	15x108	0,01	1500	150000	600000	0,01
ФСК-0	до 50	5x106	10	2000	200	7000	0,125
ФСК-1	до 50	5x106	10	2000	200	7000	0,125
ФСК-2	до 100	10x106	10	800	80	1500	0,125
ФСК-4	до 50	5x106	10	2000	200	7000	0,125
ФСК-5	до 50	5x106	10	1000	100	6000	0,05
ФСК-6	до 50	3,3x10е	15	2000	-	9000	0,2
ФСК-7а	до 50	106	50	350	-	1500	0,35
ФСК-76	до 50	105	50	800	-	6000	0,35
ФСК-Г1	до 50	5x106	10	1500	150	6000	0,12
ФСК-Г2	до 50	5x106	10	4000	400	12000	0,2
ФСК-Г7	до 50	5x106	10	2000	200	3500	0,35
ФСК-П1	до 100	Ю10	0,01	2000	-	4000	0,1
ФСД-0	до 20	20x106	1	2000	2000	40000	0,05
ФСД-1	ДО 20	20x106	1	2000	2000	40000	0,05
ФСД-Г1	ДО 20	20x106	1	2000	200-0	40000	0,05
происходит существенный бросок тока на
зарядку емкости затвора VT1 и это может,
если не привести к повреждению
элемента, так вызвать сбой в работе
схемы триггера, например, сбросить его в
обратное состояние или вызвать пуль-
сацию. Поэтому наличие цепи R4-VD2
существенно облегчает работу логической
микросхемы и устраняет склонность к
сбою.
Питается схема и лампа постоянным
пульсирующим током через выпрямитель
на диодах VD3-VD6. Напряжение на
микросхему подается с параметрического
стабилизатора на резисторах R5-R7 и
стабилитроне VD1.
Выключатель S1 служит для ручного
включения лампы.
Вместо фоторезисторов СФЗ-1 можно
применить другие фоторезисторы. Порог
срабатывания фотодатчика регулируют
подбором сопротивления резистора R1 и
R3, соответственно. Для других фоторе-
зисторов эти сопротивления могут очень
существенно отличаться от указанных на
схеме.
В таблице 1 приведены данные неко-
торых популярных отечественных фото-
резисторов.
В качестве фотодатчика можно так же
использовать и фототранзистор, фото-
диод, включенный фоторезистором
(обратно полярности). В любом случае
нужно будет проводить эксперименты,
чтобы подобрать необходимые сопротив-
ления R1 и R3.
Без радиатора и с показанными на схеме
диодами выпрямительного моста транзис-
тор КП707В2 может коммутировать лампу
мощностью до 150W включительно.
Диоды КД243Ж можно заменить на
КД243Г-Е, 1N4004-1N4007 или другие
аналогичные. Микросхемы D1 и D2 типа
К561ЛЕ5 можно заменить на К176ЛЕ5 или
CD4001.
Стабилитрон VD2 - любой на
напряжение 12V, например, КС512.
Транзистор КП707В2 можно заменить на
КП707А1, КП707Б2 или IRF840.
Тищенко И.
Фадиокднструкгпор 10-2017
37
ТАЙМЕР С ЧАСОВЫМ
ИНТЕРВАЛОМ
Устройство предназначено для авто-
матического включения нагрузки через
время от одного до девяти часов. Время
устанавливается переключателем на
девять положений с дискретностью в один
час. Выдержка времени очень точная,
потому что стабилизирована кварцевым
резонатором.
логической единицы. Это обнуляет счет-
чики, и на выводах 6, 1, 2, 3 микросхемы
D3 тоже устанавливаются нули, напря-
жение на точке соединения диодов падает
до нуля. Поэтому импульс получается
очень коротким. Чтобы его немного
продлить (чтобы схема работала без
сбоев) введена цепь R3-C3.
И так, час проходит, и короткий импульс
поступает на вход двоично-десятичного
счетчика на микросхеме D1. В любой
момент времени на выходах микросхемы
D1 есть логическая единица только на
Схема построена на трех микросхемах, -
два двоичных счетчика и один двоично-
десятичный.
Часовой временной интервал задает
схема на двух микросхемах CD4060 - D2 и
D3. На выходе этой схемы каждый час
появляется короткий импульс.
На микросхеме D2 выполнен генератор
импульсов частотой 4 Гц. В задающем
генератор работает кварцевый резонатор
Q1 на стандартную «часовую» частоту
-32768 Гц. Эту частоту делит счетчик
микросхемы, и на его выводе 2 выделя-
ются импульсы частотой, равной 4 Гц
(32768 / (4096 х 2) = 4).
Эти импульсы частотой 4 Гц поступают
на вход второй такой же микросхемы (D3),
счет которой диодами VD3-VD6 ограничен
до 8192 + 4096 + 2048 + 64 = 14400. При
этом получается время в один час. Как
только устанавливаются единицы на
выводах 6, 1, 2, 3 микросхемы D3 в одно
время, за счет резистора R2 на обнуля-
ющие входы D2 и D3 поступает уровень
одном из выходов, - в зависимости от того
сколько импульсов на вход поступило, - от
одного до девяти. Соответственно, сколь-
ко часов прошло. Установка времени
производится переключателем S2. Если
он в положении «1», -1 час, «2» - 2 часа и
т.д.
Допустим, переключатель установлен в
положение «9». В первое время после
запуска таймера на выводе 11 D1 будет
логический ноль. Соответственно, на базе
VT1 будет низкое напряжение и транзис-
торы VT1 и VT2 будут закрыты. Контакты
реле К1 - выключены.
Как только проходит девять часов логи-
ческая единица появляется на выводе 11
D1. В данном случае, с этого вывода
единица поступает на переключатель S2,
и с него на базу VT1. Транзисторы VT1 и
VT2 открываются и реле К1 замыкает свои
контакты. В то же время, логическая еди-
ница с S2 через R9 и VD6 поступает на
входы «R» счетчиков D2 и D3. Эти счет-
чики обнуляются и удерживаются в
38
Фадиоконструктор 10-2017
нулевом состоянии. Генерация часовых
импульсов прекращается, и состояние
счетчика D1 остается неизменным.
Чтобы выключить нагрузку и повторить
выдержку времени нужно нажать кнопку
S1. При этом счетчик D1 обнуляется.
Реле на выходе выключатся, а диод VD6
закрывается и напряжение на выводах 12
D2 и D3 падает до нуля. Все описанные
выше процессы повторяются.
Напряжение 12V может быть другим, но
не более 15V и не менее 5V, это зависит
от типа используемого реле. Это напряже-
ние должно быть равно номинальному
напряжению срабатывания реле. Автор
использовал автомобильное реле от
схемы звукового сигнала автомобилей
«ВАЗ».
Монтаж сделан на макетной печатной
плате, поэтому печатная плата не
проработана.
Шмелев Б. В.
ЦВЕТНОЙ СВЕТОДИОДНЫЙ
НОЧНИК «ХАОС»
работы схемы на потолке темной
комнаты образуется постоянно
изменяющееся цветное светя-
Это устройство представляет собой
своеобразный автомат световых эффек-
тов. На выходе есть семь сверх ярких
светодиодов любых разных цветов. В
процессе работы устройства эти свето-
диоды переключаются псевдохаотически.
Они все направлены в потолок комнаты
примерно в одну точку. В результате
щееся пятно. Причем, скорость изменения
его цвета неравномерна.
Питается ночник от стандартного 5-
вольтового зарядного устройства для
сотового телефона.
Схема представляет собой автомат
световых эффектов, свет и цвет которого
изменяется почти хаотически, изменяется
Фадиощнструщпор 10-2017
39
и скорость переключения светодиодов.
Схема состоит из счетчика типа
К176ИЕ4 (десятичный счетчик с выходом
на семисегментный цифровой индикатор).
Сегментные выходы этого счетчика слу-
жат для управления ключами, переключа-
ющими сверх яркие светодиоды. Еще есть
два мультивибратора разных частот,
которые подают импульсы на счетный
вход счетчика, но и управляются с его
выходов. В результате создается эффект
якобы хаотического, случайного переклю-
чения светодиодов.
Мультивибраторы выполнены на элемен-
тах микросхемы К561ЛА7 (D1). Мультивиб-
ратор на D1.1 и D1.2 вырабатывает
импульсы частотой около 1Гц. Второй
мультивибратор на D1.3 и D1.4 выраба-
тывает импульсы в пять раз большей
частоты. Выходы обоих мультивибраторов
выходят на вход «С» D2 через объединя-
ющую схему на диодах VD1 и VD2. Эта
схема позволяет пропускать на вход «С»
импульсы с любого из мультивибраторов,
как вместе, так и раздельно, при этом,
выходы не перегружают друг друга.
Управляющие входы мультивибраторов
подключены к выходам «В» и «Е» счет-
чика. В процессе счета состояния выходов
меняется и соответственно изменяется и
то, какой из мультивибраторов работает,
либо работают оба. Это приводит к,
казалось бы, неожиданному изменению
скорости переключения светодиодов.
Устройство можно смонтировать на
макетной печатной плате. Светодиоды
можно расположить практически как
угодно, например, прямоугольником, или в
круг как у фонарика, или в линию. Важно
чтобы все светодиоды были направлены в
потолок, приблизительно в одну точку.
Все светодиоды сверх яркие. В коллек-
торной цепи каждого транзистора вклю-
чено по одному светодиоду через токо-
ограничивающий резистор сопротивле-
нием 100 ом.
Транзисторы должны выдерживать ток
не ниже 80 mA. То есть, можно исполь-
зовать транзисторы типа КТ315А, но
лучше более мощные, например, КТ503,
КТ815, чтобы был значительный запас по
току коллектора.
Налаживания практически не требуется,
- только установка быстроты работы
подбором сопротивлений R1 и R3.
Максимов А.Н.
АВТОМАТ ДЛЯ ОТКАЧКИ
ВОДЫ ИЗ ПОДВАЛА ИЛИ ПОГРЕБА
Эта простейшая схема предназначена
для управления насосом откачки грунто-
вых вод из подвала или погреба. В самом
нижнем месте земляного пола подвала
нужно сделать контрольно-заборную ямку,
глубиной сантиметров 20-30 в зависи-
мости от типа насоса и армировать её
чем-то вроде половины пластмассовой
канистры, установленной в эту ямку так,
чтобы края были чуть выше, чем вровень
с полом. В эту канистру нужно установить
заборный патрубок насоса и датчик из
двух ложек из нержавеющей стали (Е1 и
Е2). Далее все понятно. В канистре всегда
достаточно глубоко чтобы мог работать
насос и датчик.
Чувствительность регулируется резис-
тором R2.
Топорищев Т. А.
40
Фадиоконструкрюр 10-2017
АВТОМАТ ДЛЯ ПОЛИВА
ДОМАШНИХ ЦВЕТОВ
скрутки проволокой или другим способом.
От диаметра отверстия зависит скорость
выхода жидкости. Шланги-ПВХ трубки
можно использовать такие как для подачи
рассчитан на два
качестве емкости
или поливочного
так же, насосов
стекло. Здесь эти
будут подавать воду
в свой горшок. В
расположены датчики
почвы, поэтому
Автомат
горшка. В
для воды
раствора, а
используется бак омывателя
стекол автомобиля ВАЗ. Этот
бак имеет объем около 5
литров и два электрических
насоса, подающих воду,
соответственно, на переднее и
заднее
насосы
каждый
горшках
влажности
полив осуществляется не по
таймеру, а по мере необхо-
димости.
Схема выполнена на
микросхеме типа К561ТЛ1.
Это четыре элемента «2И-
НЕ» по типу К561ЛА7, но
со свойствами триггеров
Шмитта. Первый датчик
для первого цветочного
горшка сделан на элемен-
тах D1.1 и D1.2. Собственно
датчик представляет собой
две пластины из нержаве-
ющей стали (Е1.1 и Е1.2),
воткнутые в землю. Когда
земля сухая между ними
сопротивление больше R1
и на выходе D1.2 - единица.
Транзистор VT1 открыва-
ется и включает насос М1.
Аналогично работает и
второй датчик на элементах
D1.4 и D1.3.
воды на омыватели автомашины.
D1.2
R1*
1М
□1-К561ТЛ1
VD2
1N4148
VT1
IRF840____
IK VD1 7Г
1N4148^
R4
1К
Е1.1 Е1.2
VT2
R5 IRF840
D1.3._ 1К
0R2*
1М
,_D1.4
12V
Е2.1 Е2.2
В качестве пластин из нержавеющей
стали можно использовать шампуры или
ложки, вилки.
При налаживании подбирают сопротив-
ления резисторов R1 и R2. Их сопротивле-
ния зависят и от состава грунта и от
состава жидкости для полива.
Дозировку можно регулировать зауже-
нием шлангов-ПВХ трубок при помощи
Монтаж выполнен на печатной плате.
Источник питания, - сетевой блок с
выходным напряжением 12V и максималь-
ным током не ниже 2А.
Константинов А.
(Радиоконструктор 10-2017
41
ТАЙМЕР ВЫКЛЮЧЕНИЯ
ФАР АВТОМОБИЛЯ
сделана аналогичная
но работающая по
Главное её отличие
устанавливается не
по действию схема,
другому принципу,
в том, что время
временем, требую-
VD1 R1
КД522 100
К замку <
зажигания
С1 -
2200м
D1-K561TJ11
>+АКК
> "МАССА"
ч выключателя
7 освещения
ч выключателя
7 света фар
Оставлять автомобиль с неработающим
двигателем и включенными фарами на
длительное время не рекомендуется.
Фары - это мощный потребитель электро-
энергии, способный полностью разрядить
аккумулятор за несколько часов.
Несколько лет назад поставить машину на
стоянку и забыть выключить фары, было
весьма редким случаем. Но сейчас по
ПДД нужно ездить с включенными фара-
ми и днем и ночью. Свет фар днем води-
телю может быть практически не заметен,
на фоне яркого солнечного света.
Поэтому, ставя машину на стоянку можно
не заметить свечение приборной панели,
задних габаритных огней, и даже фар, и
оставить машину с включенными фарами
на весь рабочий день.
В журнале «Радиоконструктор» №4 за
2014 год была статья «Таймер отключения
фар автомобиля» (автор Колесов В.И.).
Это была схема несложного таймера,
выключающего освещение (габаритные
огни) и фары через 15-20 минут после
выключения зажигания. Возникло острое
желание повторить схему, но, увы,
микросхемы К176ИЕ12 в наличии не было.
В принципе, можно было бы переделать
схему на другой счетчик, например, на
популярный сейчас CD4060B, но, честно
говоря, со счетчиками вообще связы-
ваться не хотелось из-за опасений сбоев
от работы систем автомобиля. Тем более,
что данное устройство не обязано точно
выдерживать время. Поэтому была
щимся счетчику чтобы сосчитать опре-
деленное количество импульсов, а време-
нем разрядки электролитического конден-
сатора довольно большой емкости.
Понимаю, что можно возразить, сказав что
емкость такого конденсатора будет сильно
меняться от погоды, а возникновение тока
утечки, например, от повышенной влаж-
ности воздуха может вообще сделать
работу схемы невозможной. И все это
будут правильные замечания, но для дру-
гого случая. Здесь же, еще раз повторю,
большой стабильности не нужно. И, более
того, совершенно безразлично выклю-
чатся фары через 10 или 20 минут после
выключения зажигания. А зависнуть схема
из-за увеличения тока утечки не может,
потому что интервал задается временем
разряда, а не заряда конденсатора. То
есть, при увеличении утечки может только
уменьшиться время разрядки. И фары, в
конечном итоге все же выключатся, только
несколько раньше.
И так, схема показана на рисунке в
тексте. Работает схема следующим обра-
зом. При включении зажигания происходит
зарядка конденсатора С1 через диод VD1
и ограничивающий через него ток резис-
тор R1. Зарядка происходит довольно
быстро, - за несколько секунд. При этом на
входах элемента D1.1 устанавливается
напряжение логической единицы. Следо-
вательно, на соединенных вместе выхо-
дах элементов D1.2-D1.4 будет тоже логи-
ческая единица. Транзистор VT1 открыва-
42
Фадиогрнструктор 10-2017
ется. Обмотки реле К1 и К2 оказываются
под током, и их контакты замыкаются, -
цепи включения освещения (габаритных
огней) и света фар целостны. Контакты
этих реле включаются не в разрывы
проводов, идущих к самим фарам, а в
разрывы проводов, идущих от выключа-
теля света к щитку с реле. То есть они
включены до соответствующих реле
автомобиля. Это позволяет использовать
относительно слабые реле. Однако, если
нужно их включить непосредственно в
цепи фар, - нужно выбрать более мощные
реле, например, такие как в щитке авто-
мобиля, включив их обмотки параллельно.
После выключения зажигания напряже-
ние на выходе замка зажигания падает до
нуля. Диод VD1 закрывается и конденса-
тор С1 начинает очень медленно разря-
жаться через свой собственный ток
утечки, резистор R2, а так же обратное
сопротивление диода VD1. В зависимости
от различных условий, на это уходит от
десяти до тридцати минут. Как только
напряжение на С1 опустится до порога
логического нуля триггер Шмитта D1.1
переключится, и на его выходе устано-
вится логическая единица, а на соединен-
ных вместе выходах элементов D1.2-D1.4
будет тоже логический ноль. Транзистор
VT1 закрывается, обмотки реле обесточи-
ваются. Если фары были включены, - они
погаснут. Схема остается в таком
состоянии до момента очередного вклю-
чения зажигания.
Реле К1 и К2 - BS-115C с обмоткой на
5V, поэтому их обмотки включены после-
довательно. Можно использовать другие
реле, если это будут реле с обмотками на
12V их нужно будет включить парал-
лельно.
Полевой транзистор КП505 можно заме-
нить на КП501 или зарубежный аналог.
Микросхему К561ТЛ1 можно заменить на
К176ТЛ1 или зарубежным аналогом. При-
менять похожую и совпадающую по цоко-
левке микросхему типа К561ЛА7 нельзя,
потому что её логические элементы не
обладают свойством триггера Шмитта.
Конденсаторы С1 и С2 должны быть на
напряжение не ниже 16V. Конденсатор С1
должен быть новым, а не выпаянным из
неисправной аппаратуры, потому что это
должен быть конденсатор с небольшим
током утечки. Конденсаторы же «б/у»
зачастую слегка повреждены, что выра-
жается как в повышенном внутреннем
сопротивлении (что здесь значения не
имеет), так и повышенным током утечки
(что здесь особенно важно).
Мартухов Л. А.
ПРОСТОЙ СВЕТОДИОДНЫЙ ИНДИКАТОР
НАПРЯЖЕНИЯ АВТОМОБИЛЬНОГО
АККУМУЛЯТОРА
Индикатор предназначен для измере-
ния напряжения на автомобильном
аккумуляторе. Все светодиоды типа
АП307 красные, напряжение зажигания
равно сумме напряжения стабили-
зации стабилитрона и прямого напря-
жения светодиода. То есть, примерно,
так:
HL1: 7,5V + 1,9V = 9,4V.
HL2: 8,5V + 1,9V = 10,4V.
HL3: 9,5V + 1,9V = 11,4V.
HL4: 11V + 1,9V = 12,9V.
HL5: 13V + 1,9V = 14,9V.
Корнеев В.
(радиоконструг^тор 10-2017
43
АВТОМОБИЛЬНЫЙ УМЗЧ AKAI-ACA-2102
(принципиальная схема)
9>foOL
44
Фадиощэнструщпор 10-2017

(радиоконструг^тор 10-2017
45
Фадиощэнструщпор 10-2017
16 5 <5 6 к
(радиоконструг^тор 10-2017
47
ОТЕЧЕСТВЕННЫЕ АНАЛОГИ ЗАРУБЕЖНЫХ ОПТОРОНОВ
Изделие	Фирма	Описание	Аналог "Протон"
4N25-4N28	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ128Б
4N29-4N33	Vishay	DIP-6; Однокан перекл. с сост. транз. на вых. и баз выводом	АОТ127А
4N35-4N37	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
6N137	Hewlett Packard	DIP-8; Одноканальный переключатель с логическим выходом	К293ЛП6Р
CNY-17-1 -	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
CNY-17-2
CNY-17-3
CNY74-2	Vishay	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН2А
Н11А1-	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ128Б
Н11А5
Н11АА1-	Vishay	DIP-6; Одноканальный переключатель с составным транзистором на	АОТ127А
Н11АА5		выходе и базовым выводом
H11AV1.A-	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ128Б
H11AV3.A
Н11В1 -	Vishay	DIP-6; Одноканальный переключатель с составным транзистором на	АОТ127А
Н11ВЗ		выходе и базовым выводом
HCPL2202	Hewlett Packard	DIP-8; Одноканальный переключатель с логическим выходом	К293ЛП1
HCPL2630	Hewlett Packard	DIP-8; Двухканальный переключатель с логическим выходом	К293ЛП8Р
HSSR8060	Hewlett Packard	DIP-6; Твердотельное реле	КР293КП1А
HSSR8400	Hewlett Packard	DIP-6; Твердотельное реле	КР293КП1В
ILD620	Vishay	DIP-8, Двухканальный переключатель с транзисторным выходом	КР249КН8А
IL30/31/55	Vishay	DIP-6; Одноканальный переключатель с составным транзистором на	АОТ162А
		выходе и базовым выводом
LCA120	CP Clare	DIP-6, Твердотельное реле	КР293КП1А
МСТ2, 2Е	Vishay	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ128Б
МСТ6	Quality Technologies	DIP-8, Двухканальный переключатель с транзисторным выходом	КР249КН2А
МОС3022	Texas Instruments	DIP-6; Твердотельное реле переменного тока - оптосимистор	АОУ163А
МОС3061	Texas Instruments	DIP-6; Твердотельное реле переменного тока - оптосимистор	АОУ179
РС813	Sharp	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
РС814	Sharp	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
РС824	Sharp	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН8А
РС829	Sharp	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН2А
PLA110	CP Clare	DIP-6; Твердотельное реле	КР293КП1В
PVT412L	International Rectifier	DIP-6; Твердотельное реле	КР293КП1В
PVA2352	International Rectifier	DIP-8; Твердотельное реле	КР293КП1А
SFH610-1	Vishay	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН4К
SFH620-1	Vishay	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
TIL111	Texas Instruments	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
TIL113	Texas Instruments	DIP-6; Одноканальный переключатель с составным транзистором на	АОТ162
		выходе и базовым выводом
TIL114	Texas Instruments	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
TIL116	Texas Instruments	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
TIL117	Texas Instruments	DIP-6; Одноканальный переключатель с транзисторным выходом	АОТ161
TIL194	Texas Instruments	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
TIL194A	Texas Instruments	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
TIL195	Texas Instruments	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН8А
TIL195A	Texas Instruments	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН8А
TLP2630	Toshiba	DIP-8; Двухканальный переключатель с логическим выходом	К293ЛП8Р
TLP504A	Toshiba	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН2А
TLP620	Toshiba	DIP-4; Одноканальный переключатель с транзисторным выходом	КР249КН7А-01А
TLP620-2	Toshiba	DIP-8; Двухканальный переключатель с транзисторным выходом	КР249КН8А
TLP595A	Toshiba	DIP-6; Твердотельное реле	КР293КП1А
TLP595G	Toshiba	DIP-6; Твердотельное реле	КР293КП1В
SFH6106-1	Vishay	Транзисторная оптопара	5П113А
4N47U	Optek	Транзисторная оптопара	5П113А
МОС213	Texas Instruments	Транзисторная оптопара	5П113А
HSSR	HP	DIP-8 Герметичное МОП-реле	К249КП5Р
КН200	Vishay	DIP-8 Двухканальная транзисторная оптопара	5П114
HCPL135	HP	DIP-8 Двухканальная транзисторная оптопара	5П114
HDC135	Optek	DIP-8 Двухканальная транзисторная оптопара	5П114
TLP	Toshiba	DIP-8 Микросхема управления силовыми тр-ми	5П122А
HCPL3101	HP	DIP-8 Микросхема управления силовыми тр-ми	5П122А
AQY210	NAIS	Реле с высоким напряжением изоляции DIP-4	К449КП1ВР
AQY410	NAIS	Реле с высоким напряжением изоляции DIP-4	К449КП2ВР
AQW210	NAIS	Реле с высоким напряжением изоляции DIP-4	К449КПЗБР
48
Фадиощтструщпор 10-2017
