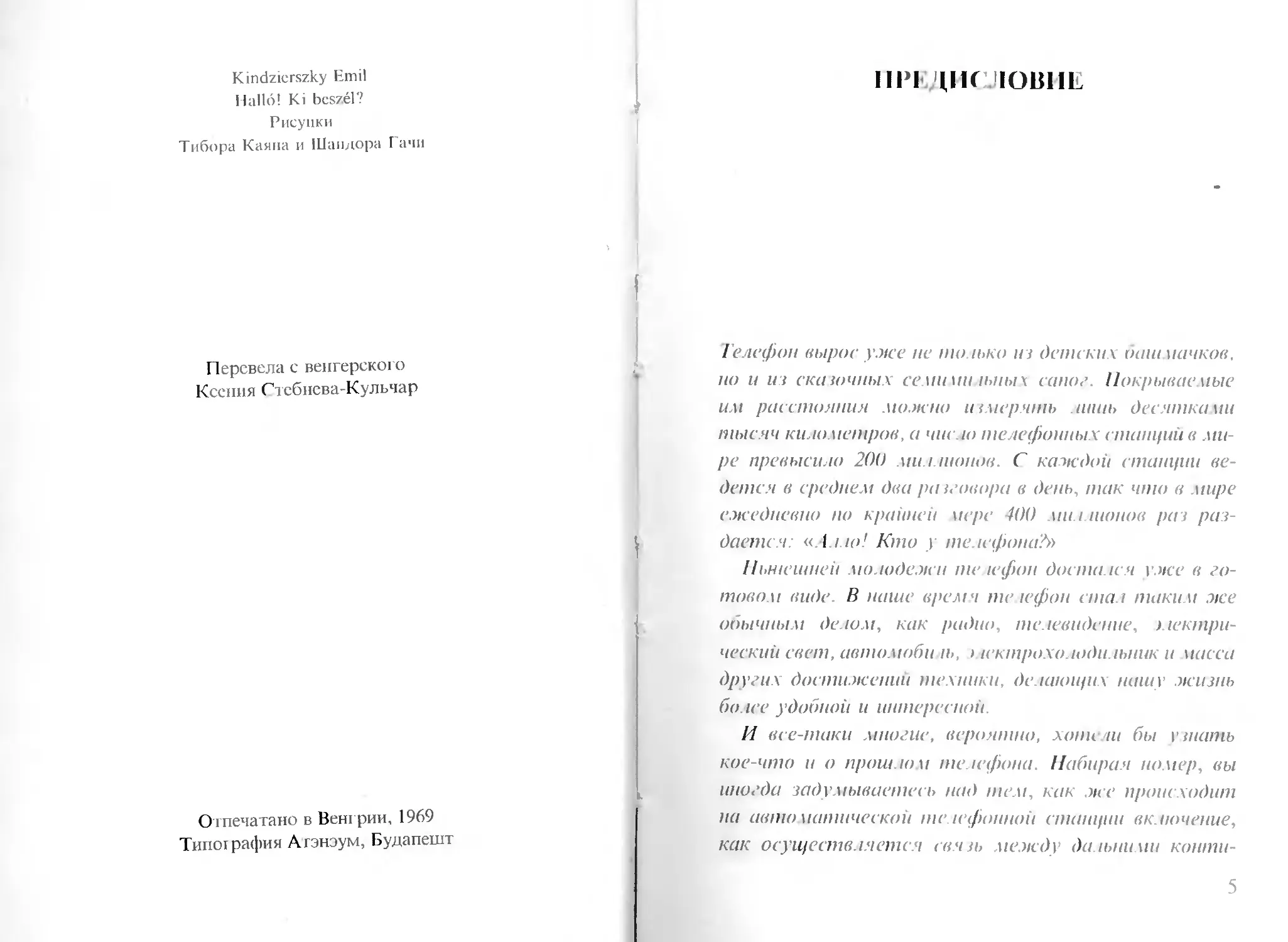

Kindzierszky Emil Hallo! Ki bcszel?
Рисунки
Тибора Каяна и Шандора Г ачи
Перевела с венгерского Ксения Стсбнева-Кульчар
Отпечатано в Венгрии, 1969 Типография Агэнэум, Будапешт
ПР! Д1К JIOB1IL
Телефон вырос уже не только из детских башмачков, но и из сказочных семи мильных сапог. Покрываемые им расстояния можно измерять лишь десятками тысяч километров, а число телефюнных станций в мире превысило 200 миллионов. С каждой станции ведется в среднем два разговора в день, так что в мире ежедневно но крайней мере 400 миллионов раз раздается: «Алло! Кто г телефона?»
Нынешней молодежи те юфтн достался уже в готовом виде. В наше время телефон стал таким же обычным делом, как радио, телевидение, злектри-ческий свет, автомоби н>, > зектрохолодилышк и масса других достижений техники, делающих нашу .жизнь более удобной и интересной.
И все-таки многие, вероятно, хотели бы узнать кое-что и о прошлом телефюна. Набирая номер, вы иногда задумываетесь над тем, как же происходит на автоматической телефюнной станции включение, как осуществляется связь между дальними конти-
центами, как станция сообщает точное время, рассказывает сказки и т.д., словом, вам хочется получить ответ на многие «как» и «почему».
Эта небольшая книжка не ставит своей целью дать исчерпывающие сведения о технике связи: ведь в лабиринте технических подробностей не мудрено потерять сущность, к тому же эти подробности и неинтересны, утомительны для неспециалиста.
Эта книжка стремится осветить основные вехи истории развития телефона и в легко доступной форме дать ответ на некоторые «как» и почему». В ней рассмотрены наиболее интересные, а не специальные, вопросы. Надеюсь, что мне удалось выпо г-нить эту задачу, и читатели прочтут ее с интересом и пользой.
1В10Р
I ЛАВА ПЕРВАЯ
НАЧАЛОСЬ >ТО I \к . . .
«Королевские уши»
Гелефон в буквальном смысле этою слова (геле далеко, фон твук) имеет юраздо более почтенный возраст, чем можно было бы предположить Он был известен уже две с половиной тысячи лет патад, конечно, не в форме нынешнего телефонного аппарата В го время срочные вести передавались криком. Но по был тоже своего рола телефон ибо звук переда вался на дальнее расстояние Паши далекие предки быстро сообразили, что твук не распространяется бесконечно, а затихает на сравнительно коротком расстоянии. Они разрешили проблему просто: применили промежуточные «усилительные станции», после чего звук можно было передана т ь на любые расстояния Что представляли собой эти «усилители»?
1 реческий историк Ь|ОЛ<>1> ( ицилит-кий в I веке до нашей эры писал, что персы еще при паре Кире (ок 530 тода до нашей эры) ставили на возвышенностях или сторожевых башнях па определенном расстоянии друт оз друга людей с сильным голосом которые
b
криком передавали королевские приказы. Благодаря Диодору мы знаем и мощность этого древнейшего телефона: за день по нему передавались вест и на расстояние тридцатидневного перехода. Вестников
с громким топосом и чутким слухом называли «королевскими ушами». Их было у Кира ни много ни мало, как около тридцати тысяч
человек.
Юлий Цезарь пишет о iаллах, которые важные вести передавали криком на расстояние, причем так быстро, что та три часа вести распространялись на расстояние 300 километров. Кот да испанцы в 1527 году тахватли Перу, страну инков, они нашли гам подобную же службу связи.
В ной примитивной организации передачи сообщений нетрудно распознать предшественников усилительных станций нынешней щлытей телефонной связи. Здесь уместно познакомиться с одним из понятий телефонной техники: с затуханием.
Чю iaicoe та 1 ухание?
Отетим сначала на вопрос, почему в геагре, сидя близко к оркестру. мы слышим речь аргнетов лучше, чем в средних рядах I олосовые свя тки apinciOB (как и любой (ругой ИСЮЧШ1К звука) заставляю! колебаться находящиеся непосредственно вокру! них частички воздуха, которые, в свою очередь, передаю! колебания соседним частичкам. Звук исходи! из одной точки, по затем распространяется во всех на правлениях в виде волн, имеющих форму все увеличивающеюся шара Таким образом, koi да звук выходи! из горла артиста, колебания частичек воздуха распространяются по все более возрастающим слоям воздуха. ’) । о явление несколько сходно с гем, которое наблюдается при надувании воздушною шара. Ненадутый, опавший воздушный шар занимас! сравнительно небольшое прос i ранет во, и стенки его относительно толсты. При надувании он увеличивается в размере, стенки же его но мере роста обьема станов ягся все тоньше, гак как маюриал, из которого сделан воздушный шар, «раенределясюя» во все возрастающем прост ранстве. Разумеется эго сравнение
нельзя понимать буквально: ведь при передаче звука распространяется не сама материя (воздух), а лишь колебания частичек воздуха. Но на примере воздушного шара становится ясно, что с удалением от источника звука сила колебаний постепенно уменьшается.
Несколько десятков лет назад в местах спортивных состязаний пе было табло для объявления результатов, не было и громкоговорителей Публику, сидя щую на трибунах, извещали о результатах а глет и ческих соревнований живым словом. Но именно потому, что звуковые волны разбегаются во всех направлениях, голос глашатая не был бы слышен уже на сравнительно небольшом расстоянии, даже если бы он кричал во все горло. Эта трудность была преодолена с помощью древнейшего изобретения глашатай кричал в повернутую в сторону публики воронку, в так называемый рупор Тем самым он, но существу, направлял звуки в одну сторону, которые распространялись благодаря этому гораздо дальше По всей вероя тности, уже «королевские уши» использовали что-то вроде упрощенного рупора: склады вали ладони воронкой вокруг рта Так поступаем и мы, когда хотим, чтобы нас услышали далеко.
Но длинной пустой закрытой трубе с гладкими стенками звук можно передать еще дальше, но опять-таки пе беспредельно, хотя рассеяние звуковых волн в разные стороны мы в этом случае почти полнос тью исключаем Но остается трение, которое возникав! даже между частичками воздуха и постепенно погло
щает первоначальную силу, энерыно колебания )ю явле ние и называется ин уханием; на Земле оно оказываем влияние на каждое движущееся ге-ло, на любой механизм Движение раскачанного мая i пика, о 1 брошенного мяча, мчащегося пушечного заряда, свободно пущенного велосипеда вследствие трения непрерывно замедляется и через более или
менее продолжи тельное время, если нс восполнить каким-либо образом потерю шергии, неизбежно прекращается (Точности ради заметим, что нертя i грястся только с точки зрения данной шижущейся системы, гак как в соошетсгвии с законом сохранения шергии энергия пе появляезен и не исчезав!, она лишь превращается в npyiyio шер I ию, чаще всего в генловую. Именно поэтому после продолжительного пули нагреваются подшипник и камера велосипеда Эш потери энер! ии вслосипе-дпс1 восполняет 1ем, ч го беспрерывно крутит педали и приводит велосипед в движение. Hoi ери niepi ии вследствие затухания колебаний маятника или ба
ланса часов восполняю 1 ытрька для завода или пружина, а в современных hicki рических часах, устанав ливаемых на улицах, эпскзрический юк )
Затуханию подвержен и электрический ток, пред
ставляющий собой множество электронов, движущихся с большой скоростью по проводам. Мчащиеся по проводам электроны сталкиваю гея с частичками материала провода, трутся о них, что, естественно, и здесь приводя! к затуханию энергии электронов. В этом можно убеди i ься на простом опыте.
Если прижать лампу непосредственно к полюсам свежей батарейки карманного фонаря, лампа будс! гореть на полную мощность, по свет ее заметно поблекнет, если отвести электрический ток из батарейки к патрону лампы но двум длинным проволокам; чтобы достигнуть большей яркости света, надо восполнить потерянную (превратившуюся в тепло) электрическую итергию, например соедини>ь последовательно две бат арейки. Из полученной таким образом большей шергии (вместо 4,5 вольта 9 волы) поло
вину, допустим, iioijioihi затухание (4,5 вольта), зато остается другая половина шер! ии, которая достаточна для получения нормального света.
Теперь понятно, почему, юворя о «королевских ушах», мы употребляли выражение «усилительные станции». Вестник улавливал уже ослабевшие, едва доносившиеся до нею муки, затем, насколько у него хватало голоса, передавал их с новой силой на еле дующую станцию цени
Однако такой сносе > усиления звука таил в себе опасность сокращения и искажения первоначального текста Давно известно, что каждое шено любой цепи связи представляв! собой источник ошибки 11а этом основана и распространенная веселая ш ра «испорченный телефон». Hi рающие садятся или становятся рядом, образуя цепь передачи. Первый шепчет какое-нибудь слово или фра зу па ухо соседу. Тог передает услышанное - гоже шепотом следующему, и гак до конца ряда. Когда последний в цени i ромко обьявляет услышанное им слово, обычно смеху пег конца: как правило, сказанное в начале ш ры почт никогда нс совпадает с тем, что дошло до крайне! о и ? ш рающих. Конечно, царю Киру было не до смеха, если его приказ поступал к последнему в цени вес шику искаженным. В таких случаях он немедленно «исправлял дефектное звено»: виновному без проволочек оiрубали голову.
Чудо из чудес
В течение примерно двух с половиной тысяч лет люди не могли придумать ничего лучше «королевских ушей». Правда, в какой-то степени развивалась другая отрасль дальней связи: передача не живой речи, а условных знаков - вид связи, явившийся предком современного телеграфа. Телефон в теперешнем его виде не мог появиться, пока не было открыто элек-гричество, пока не был получен электрический ток
Первый принцип действия телефона разработал и изложил в 1854 году в своей диссертации французский геле! рафист Бурсель, но до практического осуществления телефонной связи он не дошел. Бурсель был также первым, кто употребил слово «телефон».
Не только французский телеграфист, но и многие другие исследователи ломали голову над практическим осуществлением телефонной связи, правда, без особого успеха, но все же во второй половине прошлого столетия изобретение телефона, как говорится, уже «висело в воздухе».
Мно! ие бесплодные попытки в конце концов увен чались успехом в 1875 году родилось «чудо из чудес» - электрический телефонный аппарат. Общеизвестно, что изобретение его связано с именем Александра Грейама Белла.
Первоначально Белл пытался создать многократный (мультиплексный) телеграф, то есть, такое уст-ройш во, с помощью которого можно было бы по од-
ниму-единственному iejiei рафному проводу передана п> одновременно несколькоiejiei рамм. Эю устрой-ciBO в случае роста ншрузки телег рафпой линии позволило бы обойтись без сiроительсIва новых 1еле-графных линий, требующих больших пират Мысль Ьелла была правильной, однако она нас только онер? дила нюху, что при ннданшем уровне (ехники не мо1ла быть практически осуществлена. Нужно было ждать изобретения micki ровной лампы, с помощью которой установленные Беллом принципы но юль-KO ПРИНЦИПЫ МОЖНО ОЫ.1Ю ОСущеСТВИТЬ В MHOIO-канальных iejiei рафных и телефонных устройствах
Несмотря па все это, уси лия Белла не были напрасными, так как в ходе своих жсперимснтов 2 июня 1875 года он открыл основной принцип устройства телефона, а в следующем юду уже представил на Всемирную выставку в Филадельфии довольно хо рошо работавший телефонный динара i.
Вездесущие репортеры, увидев и испробовав на выставке «трубку Белла», разразились поiоком пи сапины о новом изобретении, которое они вс i ре гили без особою энтузиазма Репортер газеты «Нью-Йорк грибюн», например издевательски вопрошал: «Какая польза oi такого изобретения?» и в не менее издевательском гопе перечисляя, для чего, по его мнению, можно испо.нь юна 1ь телефон Для того, ока зываегся, чтобы влюбленный, находясь на расстоянии нескольких миль, moi щеп гать признания не посредственно на ухо любимой, или для тою, чтобы
передавать по телефону ночью колыбельные песни. Жалкая фантазия репоргера пе сумела оценить будущее телефона. Не поняли его практического значения и промышленники, коммерсанты, органы государственной администрации, редакции, нресс-агептства и т. д. Но даже доброжелательно настроенные критики нс были в восторге от нового изобрегения. Один ты друзей Белла, сведущий к тому же в науках, сказал, что из преобразованной в электрические колебания речи могут исчезнуть отдельные слова, вследствие чего сообщение потеряет смысл. Потому-то, но его мнению, телефон никогда не даст практической пользы Все это превратило телефон на какое-то время всего лишь в интересную диковинку, и Белл был вынужден довольствоваться ролью человека, демонстрирующего забавную игрушку. Посетители одни за другим приходили в лабора торию Белла в Бос i one, чюбы испробовать телефон Один недоверчивый гость привел с собой двух японских ребя i шпек, желая проверить, способен ли телефон передавать и японскую речь?!
В 1877 году Белл устроил несколько публичных демонстраций телефона с платными входными билетами. Т акие демонстрации в зависимости от размера зала приносили ему 300, 500, а то и 1000 долларов. Менеджер Белла организовыва л и и лекции-показы так, как будто речь шла о чем-то вроде цирковою представления. 11ельзя, конечно, забывать, что дело происходило в Америке, где деятельное ть ученых
вполне совмсшима с hikoio рода гффекшыми демоне! рациями Белл нриспособливался к американскому образу жизни, да и ма гериальные га груднсния принуждали его к лому.
Весь мир про । ив Белла
Когда после успешных демонстраций некоторые уже начали догадываться о блиста тельном будущем юлс-фона, па Белла посыпались нападки. Его называли ненормальным, фантастом, хотели отнять у него право па его изобрегени< Вокруг телефона возникло беспрецедентное в ис i ории и (обретений число юриди ческих споров и процессов На Белла обрушились клсвел а, подлые ин i рш и, вы (ванные алчностью дель цов, их стремлением к наживе. В беспощадной травле, подия гой против Белла, во всей своей о гвра ти тельной nai о те проявилась капиталистическая жажда к 6oi аг-сшу. Белл вынужден был защищать свои права в 600 судебных процессах. Все процессы он выиграл, по должно было пройт очень много времени, пока противники ею прекратили преследования и научи лись с уважением относиться к натешу Белла
Невольно возникает вопрос: чем объяснялась ла бессовестная кампания, подия гая проi ив Белла?
Можно назвать несколько причин. Одни из преследователей пе могли примириться с ГСМ, Ч1О )П0-хальное изобреlenne принадлежи 1 учителю школы глухонемых (Белл преподавая фишолошто голоса и
механику речи глухонемым и людям е дефектной речью).
В юрой причиной травли была зависть, стремление нажиться па изобретении. За несколько лет телефон стал величайшим «бизнесом», принесшим предпринимателям и акционерам никем ранее не ожидаемые огромные прибыли. Предприниматели, готовые па все капиталисты, стремились любой ценой, хотя бы даже путем шрабления Белла, нарушения его патентных прав, урвать себе долю из этих прибылей.
Третью причину преследований следуе! искать в простоте принципов действия телефона. Когда Белл демонстрировал свой телефон, простота устройства повергала всех в изумление. Эго было настоящее «Колумбово яйцо», mhoj ие не могли отвязаться oi мысли: да ведь и я мог бы это изобрести Нс все простое гениально, но большинство юниальных изобретений просто, нужен только гениальный человек, который найдет простое решение. По над этим преследователи не задумывались, они надеялись, чю если сам телефон так прост по устройству, го и с Беллом просто будет справиться Один из претендентов, например, заявил, что он уже годом раньше Белла изобрел телефон, только не знал, что это такое! Сколько подлости и глупости должно быть в человеке, который смеет выставлять такие наивные утверждения !
Шум, поднятый вокруг изобретения Билла, имел, однако, и свою положительную сторону. Самые
изощренные спсциа лис i ы рекламы не moi ли бы более удачно пропагандировать телефон О телефоне говорили везде и все Сообщения о ходе процессов Белла стали почти постоянной рубрикой в печати Можно смело у 1 вержда i ь, ч i о своим быс i рым распространением телефон не в последнюю очередь обязан невольной рекламе, которую создали ему связанные с ним судебные дела
Александру Грейаму Беллу ко времени изобретения телефона было 29 лег. Когда ему исполнилось сорок, бури вокру! нею поутихли, наступили спокойные дни. Изобретение принесло ему значительный даже в американских условиях капи тал Белл вы платил долги; с уважением относился к пеписанпым законам чест и и никогда не ост авался неблагодарным по отношению к тем. кю поддержал его материально, добрым словом или смелым выступлением в самое । яжелое время ei о жи ши
В дальнейшей разработке телефона он не принимал участия Разработав основы решения он предоста вил другим техническое усовершенствование телефона, практическое осуществление телефонной связи Эю и поняню: Белл был пионером первооткрывателем, протоптавшим тропинку по нехоженым дебрям; превратить же эту тропинку в широкую удобную дорогу он предоставил друизм
Преобразование звуковых волн
Her необходимости подробно рассматривать устройство телефона Белла, ведь это учебный материал семилстней школы. Для тою, чтобы понять дальнейшее, достаточно запомнить и усвой ib лишь основной принцип телефонии, а именно: двойное преобразование звука. Говорящий по телефону посредством своего голоса (колебания частичек воздуха) приводит в колебание мембрану телефона; в результате лих колебаний соответственно их ритму и силе меняется сила тока в элекфической цепи, соединяющей два телефонных аппарата. Эго первое преобразование: звуковые волны преобразуются в электрические (изменения силы тока можно рассматривать как волны).
Замет им, кстати, что это преобразование приносит двойную пользу. Во-первых, несмотря па возникающее в проводе затухание, электрический ток распро страпяется гораздо дальше, чем звук, а ведь именно это являлось главной целью при создании телефона Во-вторых, не следует забывать о скорости распро-
Мсмбрана
Основной принцип те кфопнои святи: двойное нреобра юванне
страпепия электрическою гока. В воздухе звук разносится со скорост ыо лишь 340 ме т ров в секунду, ско роси» же движения электрического гока в проводе приближается к скорости света. Это чрезвычайно важно, особенно при осуществлении телефонной свя ш па дальние расстояния. IIредставыс себе, как мучительны были бы телефонные разговоры даже па сравнительно короткое расстояние, например, 600 километров, если бы электрический ток распространи тся лишь со скоростью звука. Эю означало бы, что голос из Москвы доходил до Ленинт рада примерно за полчаса. Спросив о чем-нибудь нашего ленинградского собеседника но телефону, нам при шлось бы целый час сидеть у аппарат а в ожидании ответа (за полчаса наш толосдоходит до Лепит рада, и за столько же времени прибывает к нам ответ) Столь медленный темп, вероятно, скоро отбил бы у пас всякую охоту к ра иоворам па расстоянии
Итак, звуковые волны в виде электрических волн попадают на принимающую станцию, h сожалению, наш слух не воспринимает колебательное твижеппе электронов, так что напрасно мы пытались бы прикладывать к уху от оленный провод мы ничего не услышали бы. Пот тому необходимо вторичное преобразование: электрические колебания нужно снова иревра пи т> в колебаиия вотдуха. Это к счас т ыо очетп просто: крохотный элек троматнит в трубке телефона заставляет колебаться тонкую металлическую пластинку в ритме колебаний поступающею тока.
Телефон без ист очника тока
Телефон Белла работал на электрическом токе, по без источника тока. Позвольте, как же так? Да очень просто: энергия звуковых колебаний возбуждала электрический гок Тонкая металлическая пластинка - мембрана под воздействием звуковых волн сама начинала колебаться и тем самым вызывала возник новение электрического тока. Однако человеческий голос обладает очень малой энергией, к юму же вследствие неизбежных потерь в электрическую энергию превращалась примерно лишь сотая часть этой, и без того ничтожной, энергии. Точно 1 акие же по iери наблюдались и при обратном превращении, когда в принимающем аппарате электрическая энергия снова превращалась в энергию звука Вследствие лого звук, поступающий в принимающий аппарат, был чрезвычайно слабым. Если учесть еще и затухание в провод, легко поня i ь, что телефон Белла был пригоден для передачи звуков лишь на расстояние нескольких киломезров.
Катушка
Мембрана
Магнит OJJJi
Мембрана
Телефон без источника тока (система Ьелла)
как же увеличить силу звука в телефоне и, следова гелыю, радиус его действия? этот вопрос занимал техников 101 о времени Первым ключ к решению проблемы нашел Э икон «Волшебник из Меню-Парка», так называли Эдисона современники* Эдисон решил, чз о звуковую энергию следует иснользо вать не для получения передаваемою дальше элск грического тока. Ьсз тока, конечно, обойтись нельзя, но пусть его создает не звук, а источник тока соответствующей мощности, скажем несколько последовательно соединенных элементов Лскланше. (Элемент Лекланше представляет собой тальванический эле-мен т с нот руженпыми в рас т вор аммиака ут ольным и цинковым стерженьками на подушке из окиси мар-т анца Электрическая эперт ня вырабатывается в этом элемеп те за счет химической энерт ни 11оследова1 ильное соединение означает, что положи тельный полюс одною элемента присоединяется к отрицательному полюсу другот о Напряжение соединенных таким образом гальванических элементов батарей, будет больше напряжения одною элемента во столько раз, сколько элементов соединено.) Эперт ию звука следу ет использовать лишь для изменения силы получен ною электрическою тока, причем таким образом чтобы эти изменения соответствовали звуковым ко тебаниям Такова сущности изобрс тетшот о Эдисоном ут плыви о микрофона.
Микрофон и микротелефон
Микрофон представляет собой наполненную yi ильным порошком коробку, одной из стенок которой служил упругая пластинка - мембрана. Угольный порошок отличается плохой электропроводностью, то есть, другими словами, большим сопротивлением. Но если угольный порошок сжать, сблизип, его частички, электропроводность его повышается.
Микрофон нужно присоединить к электрической цепи так, чтобы ток проходил через угольный порошок (го есть, через микрофон). Телефонный annapai рабогае! примерно гак: электрический юк выходи! через один из полюсов батареи, проходит по угольному микрофону, по проводу доходит до приемника, попадает в обмо тку электромагнита i рубки для приема и по другой ветви провода возвращается ко второму полюсу батареи (вначале для возвращения тока использовалась Земля - гак были устроены однополюсные телефоны).
В тако! о рода устройстве передача звуков происходи! следующим образом. Мембрана угольного микрофона воспринимает колебания звуковых воли и сжимает угольный порошок то сильнее, го слабее в полном соответствии с ритмом этих колебаний. Вследствие jioiо сопротивление микрофона постоянно меняется и соответственно меняется сила проходящего ио цени тока. Мы достигли своей цели: превра iH.ui колебания звуковых волн в колебания
силы тока. Как ип колебания превращаю 1ся на при емкой станции снова в щуки мы рассмотрели выше.
В современных 1елефонпых аппаратах микрофон смон тирован вместе со слуховой i рубкой амбушюром, в так называемом микро iejic(|)one 1 слефонной  рубке. Когда мы поднимаем iрубку и подносим амбушюр к уху, микрофон волей-неволей оказывается у нашего рта.
Всем вам приходилось, вероятно, испытывать, как |рудпо юворигь но телефону в шумном помещении Дело в том, ч io микрофон юлсфошюй i рубки воспри пимаег окружающий шум который настолько усили васгея в амбушюре, что мы не слышим юлоса гою, кто находи тся на другом конце провода В какой то мере положение можно иенравип», если, слушая собеседника, прикрып» рукой микрофон нашей трубки. Но это шшь половинное решение вопроса, гак как вюрое наше ухо, пе нрикрыюс трубкой продолжае! слышать окружающий шум. Во избежание таких помех производятся специальные телефонные трубки с кнопкой, при пажа тип на которую цепь нашею микрофона размыкаемся на го время, пока мы слушаем, но сами в телефон не юворнм. В го же время свободной рукой можно прикрып» другое ухо, чтобы пречрадип» пуп» волнам, несущим звуковые помехи извне.
Тог, кто видел дальше Эдисона
Говорят, что телефон, это великолепное изобре1енис Белла, впервые применил в повседневной жизни бос гонский торговец Вильямс. Вскоре после демонстрации телефона на Всемирной выставке в Филадельфии Вильямс провел телефонную линию между своей квартирой и магазином. Эта первая телефонная линия нс принесла, видимо, большой нрак i ическои пользы, однако говорящая машина явилась большим украшением магазина предприимчивого коммерсанта, она немало способствовала росту его авторитета, а следовательно, и товарооборота: ведь многим хотелось поглазеть на диковинку, а для этог о нужно было зайти в магазин.
Пример Вильямса оказался заразительным Зажи точные коммерсанты все чаще соединяли телефонии ми линиями свои квартиры с магазинами или ценг-ральные предприятия с филиалами. Но эта телефонная связь была еще очень примитивной, с каждой станции можно было позвонить лишь на единсгвешгую другую станцию, находящуюся в непосредственной связи с первой.
Первым над гем, как соединить телефонные аппараты не непосредственно один с другим, а провести линии в один центр, где с помощью соответствующего оборудования можно было создать связь между любыми двумя станциями, задумался венгерский изобретатель Тивадар Пушкаш, человек с бога г ой
Г. А Элисон
I инпдар 11 уiiiKaui
фантазией и оригинальным умом Гак возник телефонный центр - комму । а гор, после чел о началось бурное развитие (елефонии
Осуществить i спиальпып замысел I ивадара Пуш каша было, однако, ncjiei ко Приш лось бороться с отсталостью и пеноним шнсм ведь в ю время даже Эдисон, величайший изобрети! ель шохи, чрезвы чаино восприимчивый к техническим новинкам, не сразу оценил значение телефонною коммутатора По свидетельству современников Эдисон сказал о телефоне и коммутаторе следующее
«Я со своей стороны не видел сначала в 1елефоне ничего особенною, разве что новую разновидность 1елсграфа, посредством ко юрою можно передават ь известия с одной станции па другую В первоначальном своем виде телефон в Америке был бы хорош лишь для то! о, ч тобы замени гь теле1 рафпые аппара ты, число которых уменьшилось в свя ш с определенными биржевыми шнересами. Пушкаш был челове
ком, впервые высказавшим мысль сделать телефон общедоступным Он спроектировал центральное оборудование, к которому можно подключить любое число телефонных абонентов и в котором телефонную связь создают служащие центральной станции Абонент А может, следовательно, говорить не только с абонентом В по связующей их линии, как было до сих пор, но и с абонентом С, и с абонентом Д, и г. д. Управление телефонными разюворами было, следовательно, идеей Пушкаша, высказанной примерно в 1877 году».
Достоверность вышссказанпог о подтверждается тем фактом, что Эдисон подарил одному из членов семьи Пушкаша свой портрет с собственноручной надписью на обороте: «Ilyiin<aiii был первым человеком в мире, который предложи.! идею пешралыюи станции для телефона».
Этот ценный документ является собственностью венгерского Музея связи и хранится 1ам вместе с дру-1 ими экспонатами, рассказывающими о жизни и деятельности Пушкаша
Первый телефонный коммутаюр, изготовленный по проектам Тивадара Пушкаша, был введен в эксплуатацию в 1877 году в Америке. Через два года телефонные коммутаторы работали уже в двадцати городах Америки, а к 1881 i оду в ( 1IIA едва ли нашелся бы юрод с населением свыше 10 000 жителей, в котором бы не было телефонной станции.
В Европе распространение телефона шло гораздо
медленнее. Люди нс вернин в жизнеспособность новою изобретения Даже деловой мир долю не moi оцени гь его практического значения
Несговорчивые домовладельцы
Во время создания первой в Суданские телефонной станции живущие сейчас самые глубокие старцы были еще грудными младенцами I lei живых свидетелей этого мучи гсльно! о и медленного процесса, о котором мы знаем лишь из пожелтевших листков газез восьмидесятилеIпен давности. 13 газете «Будапешт Хирлап» от 8 толя 1881 i ода можно прочитать следующие строки.
«Ференц Пушкаш, получивший монопольный подряд на проводку и оборудование телефонной сети, теперь ведет линии на окраинах юрода. Mhoi не домовладельцы препятствуют выполнению энн о полезною дела, не позволяю! усганавливагь па крышах железные скобы, поддерживающие кабельные провода Один из них боится, ч!о в его дом oi iroro ударит молния, ipyioii не желает портить фасад, третий требует заплатить ему ia ио немыслимую сумму. Если мы хотим, чтобы Будапешт но примеру других городов пользовался достижениями науки, нужно отказаться от 1акою мелочною сонротвле-ния новому».
Ференц Пушкаш, о ко юром писа ла газет а, был младшим братом 1 ивадара Пушкаша, коюрый, вер
нувшись из Америки в Европу и поселившись в Париже. передал брату все права по созданию телефонных коммутаторов на территории Австро-Венгрии
Из приведенных, полных горькой иронии слов журналиста можно судить о трудностях, которые пришлось преодолеть венгерским пионерам телефона - Ференцу Пушкашу и его помощникам. Нужно было идти на поклон к каждому домовладельцу, часами уговаривать его разрешить установить консоли на крыше дома. Ныне этих консолей вы не увидите ни в Будапеште, ни в других крупных городах. Но в то время кабельные провода, связывающие абонентские телефонные станции с коммутатором, прокладывали не под землей, а в воздухе и поддерживали их столбами или консолями Еще несколько десятков лет назад вешерская столица напоминала сверху черепичное блюдо, опутанное проволокой. Почти на каждой крыше высились консоли, а проходящая но ним густая сеть бронзовых и стальных проводов оплетала весь город, как бы не давая ему рассыпаться Причудливые зигзаги проводов и развилистые кровельные консоли постепенно, почти незаметно для глаза, исчезли. Проволочный лес, обезобразивший город, был в буквальном смысле слова поглощен землей.
Раньше два провода проходили в воздухе под крышами домов, поддерживаемые консолями на расстоя нии 25 сантиметров один от другою. Теперь под землей в каждом кабеле с круглым поперечным сече-
Несколько деся тиле i iiii шпал 1<>род вьплядел, как .скрепленный проволокой i питый сосун
нием и диаметром 10 сантиметров проходи i больше тысячи проволочных нитей. Многочисленную семью телефонной ссги выселили из просторной квартиры на чистом воздухе и загнали в гесное жилье из бетона и свинца 11о лог «обмен площади» произошел в интересах самой сети.
Телефонной ссги па открытом воздухе угрожали бесчисленные опасности. Провода рвал вечер, oi снега и инея они покрывались ржавчиной, продолжительные дожди приводили к замыканию через землю А гут еще заклятые врат сети: трубочисты, плошики, кровельщики и жестянщики, которые па каждом шагу натыкались на консоли и опу гывакицую их есть проводов. По-прежнему врагами телефонной сечи были домовладельцы, которые боялись, что консоли испортяч дома, ччо провода притянут молнию. Но больше Bcci о их 1ревожило уменьшение ценности квартир: при малейшем ветерке провода звенели на разные голоса, так ччо жильцы неохотно снимали квартиры на верхних этажах.
Однако Ференц Пушкаш и его помощники, несмотря на все препоны, чинимые им домовладельцами, не сдавались. 1 мая 1881 года первый телефонный комму । а гор зарабошл в Буданеннс.
В моменч пуска (елсфошюй станции у нее было всего 25 абонентов. В 1897 году, ко времени национа шзации телефонной сети, к ней были подключены уже 3 647 абонентов, а 500 ждали подключения. Зга
Прово (а в буквальном смысле с. юна ока делись iioi лощены >ем 1СЙ. Кабели через люки опус I или в кабельный капал, по коюрому они । яиу I си иод >емлсй
последняя цифра показывае!, чю с самою начала число желающих имен» юлефоп все|да превышало возможное ™ се hi
кабели вместо во {душных нрово юв
Уже па рубеже нашею ciojieiiui бурное развитие телефонии вызвало необходимость замены воздушных проводов кабелями. Кабели напоминаю! длинные грубы, но которым иду! lecno скрученные пучки проводов, защищенных бумажной июляцией и свинцовой оболочкой. В Всш рии для размещения (елефон-
пых кабелей выбрана надежная система протяжки кабелей по системе канальных блоков. Канальный блок представляет собой бетонную ipy6y с несколькими отверстиями для кабелей, состоящую из звеньев длиной в один метр. Через каждые 80 120 метров канальные блоки впадают в смо«ровые колодцы, где имеется достаточно места для соединения и ответвления кабелей.
Под землей кабели, упрятанные в бетонные блоки трубопроводов, находятся в безопасности и никому не мешают. Исчезли все опасности, угрожавшие воздушным проводам, осталась лишь одна: вода. При обильных дождях вода можш пробраться к кабелям через зазоры железобетонных люков кабельных колодцев, откуда нет стока, гак что обшитые бетонными стенами колодцы превращаются в настоя щие водохранилища.
Люк, ведущим в кабельный колодец, и проходящим по каналу Miioi олеильный кабель
Вода, извечный враг кабелей, может проникнуть к ним и друг им путем. Вследствие како! о-либо механическою воздействия, сотрясения стыки отдельных звеньев канальных блоков трубопроводов мотут нарушиться, и в образовавшиеся щели проникнет хруп товая вода. I ак, бетонные трубопроводы, внутри которых пролетают кабели, были во многих местах повреждены при бомбежках во время второй миро вой войны Беда в том, что снаружи ничто не выдаст наличия трещин Опасность обнаруживается только тогда, кот да скопившаяся вода тостшаст кабелей Это может произойти через несколько дней, недель и даже месяцев, а при проливном дожде через несколько минут Пока в воде мокнут неповрежденные кабели, ничего страшного пет Кабели могут находиться в воде т одами, даже десятилетиями свинцовая оболочка надежно тащищаст находящиеся внутри них провода. Но достаточно гонкой, как волосок, трещинки в свинце, чтобы вода проникла под свинцовую оболочку, и тот да тлскт рическое коро т кое замы каттие неизбежно, йтмыкание в кабелях, соединяющих телефонные станции или абонетт юв с телефонной станцией, парализует телефонную связь. Если кабель, к которому присоединяется линия вашего телефона, ттромок, вы можете сколько угодно поднимать трубку гудка не последует, говорить ио телефону невозможно.
Помочь беде может только мои тер кабельщик.
Но как и где искать место повреждения? Ведь ка-
бели находятся под землей. Легко было кабельщикам во времена воздушных линий: все было на виду А ге-нсрь можно до изнеможения ходить вдоль кабельной I рассы - земля непроницаема для глаза. И все-таки место дефекта удается обнаружить. Ведь никому не придет в голову вычерпывать озеро люровой кружкой, чтобы узнать, сколько в нем кубоме тров воды, и с Луны никто нс спускал нам измерительную ленту, а расстояние от Земли до Луны мы тем не менее знаем.
На помощь приходит техника, наука
Определить, в какой кабель проникла вода можно всегда. Вопрос только в том, где, в каком месте. Обычно нетрудно определить и это. С помощью специального прибора - мет i ера, - измеряют тлскгриче-ское сопротивление цепей и по полученным результатам определяют расстояние до места дефекта. На основании измерений инженеры службы кабельной эксплуатации сообщают монтерам место повреждения.
Зат ем к этому месту отправляется брит ада кабельщиков. Вам самим нередко приходилось видеть на улице небольшие палатки над люками кабельных колодцев или - если нет дождя - четырехугольные веревочные барьеры, предупреждающие прохожих, что здесь открытый колодец. В колодце работаю! монтеры. Они снимают с кабеля свинцовую оболочку и, если кабель промок лишь на небольшом участке, теплом бензиновой лампы просушивают промок
Шую изоляцию жил J।о более простой и редкий случай. Гораздо чаще на учаоке между двумя соседними колодцами приходится менян, весь кабель. Но самое трудное начинается тоиько после замены сотни проходящих в кабеле нар проводов нужно соединить и тщательно изолировать Ошибиться в нои работе нельзя: неправильный монтаж, перепутанные нары проводов привели бы к невообразимому хаосу в службе телефонной связи Причем работать нужно нс только точно, но и быстро: ведь абоненты с нетерпением ждут исправления линии
11риводимый ниже репортаж об одном 1аком крупном повреждении кабелей водой, происшедшем в Будапеште, даст яркое представление о работе мон-т сров-кабелыников.
I рудное воскресенье кабельщиков
Воскресенье. Во всем здании тишина. Дежурный ин женер, склонившись над записями, noi ружей в расчеты В тишине и покое работа идет хорошо. Ос тается юлько подставить значения в несколько формул, и результат ютов I оловопомныс расчеты инженер обычно оставляет на время дежурства, koi да никто не мешает . Инженер потянулся за jioi арифмической линейкой, но рука ею па полдоротс ощановилась - тишину прорезал телефонный звонок I естественным раздражением человека, оторванною oi работы, он снял трубку:
Дежурный инженер службы кабельной эксплуатации слушает. Кто у телефона?
Техник телефонной станции Кристина.
- Что-нибудь случилось?
-Да. Непрерывно вращаются роторы второй распределительной группы от станции Вар, все сигналь ные лампы погасли Где-то между станциями Кристина и Вар промок магистральный кабель Прошу приня ть срочные меры
Дежурный инженер удивлен.
- Просто невероятно, - говорит он недоверчиво -Погода сухая, дождя давно не было Может, дефект в самой станции?
- Совершенно исключено. Мы проверили машины, все в порядке. Наверное, трещина в трубопроводе
- Хорошо, сейчас отправляемся
Через несколько минут дежурные монтеры во i лаве с инженером садятся в машину и направляю гея к стан ции Кристина.
Сотрудники станции к этому времени установили, что промокли пять магистральных (связывающих станции) кабелей. Прежде всего нужно было установить место, где просочилась вода Монтеры достают меггеры, начинают измерения. Они измеряют сопротивление проходящих по кабелям пар проводов благодаря этому можно определить рассюяние до места дефекта. Прибор показывает 45 ом Такой же результат дают и контрольные измерения Дежурный инженер ставит диагноз: кабель промок непосред
ственно около станции Вар, по всей вероятности, в колодце с вводной коробкой или в колодце на улице Ури.
Измерение оказалось точным Около кабельного колодца с вводной коробкой уже был слышен-плеск заливающей ею воды koi да люк колодца подняли, сомнения оконча icjii.Ho рассеялись вода в колодце поднялась уже выше метра Где-то поблизости лопнула водонапорная груба
Вода уже достигла отверстий блоков и начала про сачивагься в соседние колодцы
-Эх, плавки бы сюда, невесело пошутил техник бригады монтеров
- Насос, пожалуй будс! лучше, отозвался дежур ный инженер Позвоните в отдел строительства, пусть немедленно пришлют насосы, да и кабели заодно прихватят менян, придется А на водопроводной станции попросиie перекры ть воду
Первым спускается по стремянке в обегвоженный колодец инженер, за ним следуют монтеры. Один из кабелей, содержащий 1 248 проводов, порван у отверстия каналыюг о блока, отсюда и промокание. Когда вскрыли свинцовую оболочку остальных ма тистральных кабелей и г них гоже хлынула вода. Да, треснувшая труба основательно расправилась с кабелями
Дежурный инженер принял вызов к месту аварии в 2 часа дня, а сейчас уже около полуночи I io передох путь нельзя, надо продолжать pa6oiy Первая задача
- протянуть в О1версгия блоков новые кабели, затем соединить их. В трех местах па каждом из пяти кабелей нужно соединить более тысячи нар проводов.
Замена кабелей идет с iрудом. Кабель помещается в отверстии блока трубопровода, примерно как грифель карандаша в деревянной палочке. Правда, в обычных условиях не так тесно. 11о сейчас занесенная водой грязь и густой ил забили все щели между стенками трубопровода и кабелями. Кабели лишь с трудом можно сдвинуть с места. Вручную ничего не получается. Мошеры устанавливаю г лебедки, и с их помощью к утру следующего дня кабели на поврежденном участке были заменены.
Мон теры рабо тают без отдыха. Глаза у них покраснели от бессонной ночи, одежда промокла и покрылась илом, влажные волосы лезут в глаза.
Поврежденные кабели заменены. Впереди - самая трудная часть работы.
Представьте, что поврежден шнур вашей настольной лампы. Вы вырезаете поврежденный кусок, присоединяете вместо него новый, и все в порядке. Ведь в шпуре лампы всего одна пара проводов. С таким «кабелем» справиться нетрудно. Нужно лишь надрезать изоляцию, оголить скрученные из тонких медных волосков провода, соединить их с проводами целой части шпура и наложить изоляцию.
Но под свинцовой оболочкой телефонного кабеля проходит не одна пара проводов, а согни. В описываемом нами случае каждый кабель содержал но
624пары проводов, шесть 1 248 гонких проволочных нитей Их-то и соединяю! сейчас монтеры. А до далеко не простая задача
И} сотен пар проводов нужно найди каждый раз одну определенную и соедини гь се с cooi ветел вующей нарой в новом кабеле. Рели провода перепутать, вместо правильно набранною номера абоненту бу-дел о i печать совершенно другой номер. Поэтому монтаж нужно производи ib очень тщательно. Для обнаружения соотвс'1 с । дующих ipyi ipyi у нар проводов (обычно провода окрашены в различные цвета) кабельщики применяю! лак называемый ламповым
метод. При соединении друг с другом концов соо гвет-ствутощсй пары, лампа карманного фонаря, рабо т аю-щая на сухом элементе, загорается Соединив нужные нары, проверяют правильность соединения с помощью разговора по контрольному телефонному аппарату.
В каждом колодце работаю! два монтера с двумя помощниками. Быстрыми привычными движениями они сдирают изоляцию, соединяют пары проводов и тщательно изолируют их.
Работа нс прекращается ни на секунду. Ведь автоматические телефонные станции должны функциони ровагь беспрерывно: тем и ночью, в будни и праздники. Необходима точная и безотказная работа каждой из многих тысяч деталей станции, но даже и этот о недостаточно. Безупречность телефонной связи ja-висиг и от работы монтеров-кабельщиков!
Импульсное обнаружение дефекта
Место возможных повреждений в кабеле разрыв, короткое замыкание, неплотный контакт - определя ется теперь не только с помощью меггера, как в описанном нами случае, но и другим методом, сходным с радарным.
Замечено, что в тех точках кабелей и воздушных проводов, где контакт неплотный, возникают эховые (реверберационные) явления. Следовательно, если пускать по поврежденному проводу электрические
импульсы, поврежденное место будет отражать их. При помощи осциллоскопа возвращающиеся oipa-женные импульсы можно сделан, визуально ощути мыми Можно измерить ыкже время отражения Зная скорое (ь распространения импульсов и время отражения, можно рассчитать расстояние до новреж денною места.
В разработке метода импульсного определения
Но скорости распространения шука и времени его О1раження можно итмерии> расстояние между неочником шука и отражающей звук CICHOH. По лому же принципу при помощи импульсов можно установить месю повреждения в сети
места повреждения кабеля венгерские специалисты в области техники связи занимают одно из первых мест в мире. Преимущество разработанного ими метода заключается в том, что с его помощью можно одновременно обнаружить несколько повреждений чго при других методах невозможно.
I ЛАВА ВТОРАЯ
ЭПОХА «ГЕЛ1 ФОПНЫХ ЬЛРЫНИ Ц|»>
1 Центральный комму га i op
бывает, хотя эго и не очень характерно для истории развития техники, что в ходе развишя юн или иной идеи исследователи возвращаются на брошенные, считавшиеся пройденными пути. Поив лом случае обычно старыми являются только принципы, основ ныс положения, техническое же решение их полностью повое. Такой случаи произошел, в частности, с изобретением лазскою инженера Поульсена, который еще па рубеже пашез о века решил проблему магии 1 ной звукозаписи. однако изобретение сто не вышло за рамки лабораторного эксперимента и со вре менем было забыто. Но позже маншгпая звукозапись вызвала оживленный интерес и теперь па наших глазах переживас! период бурною развития
Похожий случай возрождения с зарой конструкции произошел и в истории телефонной зехники Центральный комму! а гор Типа дара II зззкаша гак он называл телефонную станцию - давно уже занимает почетное моего срс щ р ликвий Музея связи, напоминая о бо-
Ге юфоппая с пития ручного включения
i атом остроумными идеями изобрети геле. И хо i я само э го уст ройство представляе! собой теперь лишь музейную редкость, идея его возродилась в автоматических телефонных станциях типа Кроссбар (от английского слова «кросс», что означает «пересекать»), построенных но гак называемой координа той системе. Координатный коммутатор 11ушкаша можно считать предшественником автома гиче-скойтелефонпой ст анции Однако об автоматических телефонных станциях мы поговорим позже. Давайте сначала познакомимся с центральным коммутатором Пушкаша и с более совершенной телефонной станцией ручного включения. Положите на стол параллельно друг другу несколь ко спичек, затем наложите на них в перпендикулярном направлении дру! ой ряд спичек. Перед вами простей тая модель координатного коммутатора. Разумеется, модель эта не будет действовать, что объясняется прежде всего материалом, из которого она сделана: дерево нс проводи г электрический ток.
Чтобы наша модель era ла действующей, спички нужно заменить стержень ками из меди, обладающей хорошей элекгронроводно-стыо. Нужно только слеши» м тем, чтобы пи один
Проск-шная модель комму iaiopa Пушкаша, выпол пенная hi спичек
стерженек не соприкасался ни с соседними стерженька ми, ни со с терженьками расположенными под или над ним. Но, поскольку именно с помощью Э1их стерженьков
мы хо1им позже обе-
спечигь соединение, точки пересечения стерженьков нужно просверлип>. Ясно что с помощью плотно присланных к отверстиям медных пробок, между двумя стерженьками можно создать металлический KoinaKi Теперь наша станция в состоянии действовать: если присоединип> к стерженькам провода, ведущие от телефонных аппаратов к станции, то с но мощью медной пробки можно создать свить между любыми двумя абонентами. Емкость станции может
увеличена увеличением числа стерженьков
Координатный коммутатор Тинадара Пушкаша быстро сменили более совершенные устройства, но и в них весь процесс комму 1апии осуществлялся вруч ную персоналом станции Именно поэтому все стан ции такою типа называются телефонными станциями ручной) включении.
Схема коммутатора Пушкаша. Абоненты I н 3, а также 2 и 4 сое шнспы трут с трутом штепсельным шнуром
Загадочные буквы: МЬ
11слсгко было работать на станциях координатной системы. Телефонистки вест (спь стояли перед от ром-пт,im щитом переключений; они не получали никаких сит налов об окончании разговора, а просто-напросто прерывали связь, когда им «казалось», что разговор окончен. С увеличением числа абонентов и учащением разговоров но телефону такой метод коммутации становился все менее пригодным. Специалисты теле-
Двухилечевон рыч;п
Реле станции пша Ml» (ни । сбоку II в перспективе) Пупкшром показано 1 оризонсальное положение плас1пики
фопной техники искали новое решение. Гак была сконструирована станция шпуровою включения или гак называемая станция местной батареи, сокращенно с шпиня М1».
В ус тройстве ною пша проводаабонен гной линии оканчиваю гея в коммутационных тездах станции Вставляя шнуры со штепселями на конце в коммутационные гнезда, можно лет ко и просто соединять абонен I ов дру| с другом
Для осуществления связи ст анция должна получи и> какой-либо сигнал о намерении абонента говорит* с другим абонентом. ( ной целью телефоны-абоненты, соединенные со станцией МБ, оснащены индуктором (Iоператор переменною юка). Если покрутип> ручку индуктора, i спераiop выраба iываеi пеобходи мый для вызова станции переменный ток, который
по проводам достигает станции и проходиi там через обмотку с сердечником внутри. Эта обмотка с сердечником (так называемое реле) - наиболее распространенная деталь телефонной техники Проходящий по обмотке ток превращает сердечник в магнит (электромагнит).
Реле различного устройства могу г исполни т ь разнообразные механические и электрические операции Сердечник реле, применяемых в станциях МБ, когда по нему проходит ток, притягивает к себе одип конец твухплечевот о рычага, в то время как другой конец отпускает пластинку, которая под собственной тяжестью, вращаясь вокруг своей оси, переходит из вертикального положения в горизонтальное. Эго служит для станции сигналом о вызове и одновременно позволяет определить номер вызывающе! о абонента, так как этот номер становится видным после того, как падает прикрывавшая его пластинка.
После того, как станция получила сш пал о вызове, абонент сообщает, с каким номером он хочет говорить, и телефонистка соединяет абонентов с помощью штепсельного шнура. Теперь нужно дать звонок вызываемому абонен ту. Телефонистка также с помощью индуктора посылает ток на вызываемую линию. В аппарате вызываемого абонента этот юк попадает в звонок переменно! о тока. Услышав звонок, вызываемый абонент поднимав! iрубку, и после обычного: «Алло! Кто у телефона?» - начинается раз! овор
По окончании разговора один из абонентов снова
крутит ручку индуктора; возбужденный юнератором юк приводил теперь в действие уже другое реле (отбой), падающая пластинка которого предупреждав 1 юлефонис i ку о i ом, ч i о связь можно прервать. По лому си!налу телефонистка вынимает штепсели проводов из комму।анионных гнезд и возвращав! пластинку реле в первоначальное положение.
Для обслуживания большою числа абонентов станция МБ ненршодна К юмуже технический уход !а ба I ареями, приводящими в дейс i вис элект рическии контур микрофона и размещенными в квартирах абонентов, довольно сложен (Мы уже упоминали, что для микрофонных |елефонов необходим источ ник тока.)
Снова загадочные буквы: ЦБ
В более крупных населенных пунктах применяются телефонные станнин системы ЦБ Для ной системы характерно го, что опа работает не oi местных бага реи, находящихся в квартирах абонентов, а от нет ральных батарей, размещенных па ciаннии отсюда и ее название: станция центральной батареи или ЦБ Мощность (сила гока) централь пой батареи достаточна для TOi о, ч 1 обы пи ia гь т оком микрофоны всех аппарат ов-абопен i ов Центральное положение ба i а-реи упрощавi вызов и о i бои и, слсдователыю, ускоря ei обслуживание абонентов В индукторе здесь уже нет необходимое!и, так как в момент поднятия труб
ки смонтированное в аппарате реле замыкает ведущую к станции цепь и идущий по проводу ток подает станции сигнал. В отличие от станций МБ здесь включенное в цепь реле не освобождает падающую пластинку, а замыкает цепь лампы вызова, размещенной на станции над коммутационным гнездом абонента вследствие чего эта лампа вспыхивает. Дальнейший ход соединения тот же, что в станции МБ, с той лишь разницей, что телефонистка нс пользуется индуктором, а посылает ток на линию вызываемо! о абонсн i а в звонок телефонного аппарата путем нажатия соот ветствующей кнопки
По окончании разговора в момент, когда оба абонента уже положили трубки на вилку аппарата, па станции снова вспыхивает сш нальная лампа, предупреждая телефонистку о разьединении линий.
Несколько станций в одном городе
В больших городах подключать всех абонентов к одной станции нецелесообразно. Дело в том, что наиболее доро! остоящей частью телефонного оборудования является, собственно, сеть, укладка кабелей, соединяющих абонентов со станцией. Следова юльно, чтобы пары проводов, подсоединяющие абонентов, не были слишком длинными, а укладка их обходилась дешевле, нужно строить несколько станций.
Так называемые магистральные электрические цепи, связывающие между собой станции, позволяют
соедини ib любою аоопсша одной с танции с любым абонен том дру! он cianumi
I ели, например, одни из абопсн i ов ci аннии А хоче i говорить с абопсн i ом сi аннии С, он просит сначала свою станцию (А) соединить его со станцией С. Гслефонистка станнин \ пос редел вом mbi истралыюн цени соедипяе! сю с 1сле(|ю11нсIкой слапции С, кою рая соединяет абонента с подключенным к ее станции вызываемым абонентом
Естественно, магистральных цепей нужно гораздо меньше, чем число присоединенных к станциям абонентов, потому что лишь очень небольшая часть або центов просит соединения с абонентами «чужих» станций одновременно
Из соображений экономичности при проектор© вании телефонных станций число необходимых для соединения элементов, машин и прочих принадлежностей сокращается до минимума Например, через ручную станцию емкостью в 100 абонентов можно вести одновременно максимум 50 разговоров (50 вызывающих + 50 вызываемых = 100) Но статистика показывает, что даже в часы «пик» из 100 абонентов телефоном пользуются лишь 12-13 Значит, нет необходимости оснаща гь станцию 100 штепсель ными шнурами, достаточно и пятнадцати
Может, конечно, вопреки всем расчетам случится, что все пары шнуров окажутся занятыми, и кому-то придется несколько минут ждать, пока закончится один из ведущихся разговоров.
На телефонных станциях ручного включения качество телефонной службы зависит главным образом от телефонисток Если они недостаточно paci оропны, абоненты имеют все основания для жалоб Чаще всего абоненты жалуются на то, что телефонистки с опозданием отвечают на вызов, слишком рано или слишком поздно прерывают связь, неправильно соединяют Эти неизбежные, можно сказать, «органические» пороки станций ручного включения побудили
исследователей заняы.ся созданием такого устрой ства, в котором соединение происходи! без участия человека. Уже в нача ле нашего столетия начались по пытки создания станций машинной (автоматической) коммутации Эти попытки увенчались успехом
Авгомагическими телефонными станциями мы наймемся ниже, здесь же упомянем только, что сисзе ма нескольких ci шций в крупных населенных пупк гах, в частное!и в Будапеште, сохранилась и после введения механических включении Более того, децентрализация даже усилилась: к крупным авгома!и чсским станциям (главным) присоединяют подстан ции Например, упоминавшаяся в репо|иаже о про мокапии кабелей станция Вар являе!ся подстанцией главной станции Кристина. Эго означает, что соеди пение но вы товам, исходящим о г абонен гов подстанции Вар или поступающим на пи аппараты, осущс ст вляется через i данную станцию К рис 1 ина Подстан ция Вар соединена с главной станцией Кристина мз I астральным каоелем, укладка которою обошласт гораздо дешевле, чем если бы каждую абонентскую пинию этой территории обслуживаемой сейчас под станцией Вар пришлое!, бы отельными парами про водов подводить к главной станции Кристина. А к подстанции Вар абоненты этой территории присо единяются гораздо более короткими нарами нрово дов, а следовательно, и кабелей.
В автоматизированной сет свя нт наличие системы мно! их станции никак не скатывается на интересах
абонентов. Во времена станций ручного включения, если абонент соединенный с одной станцией, хотел юворигь с абонентом, относящимся к друюй станции, на его вызов отвечала сначала телефонистка его станции, у которой он должен был просить соединения с другой станцией. И лишь после ответа телефонистки другой станции абонент называл вызываемый номер и просил соединения.
Автоматизация полностью исключила этот сложный процесс коммутации. В Будапеште, например, в настоящее время действует около тридцати ишвных станций и подстаппчй, но абоненту нет необходимости даже знать, к какой главной станции или подстанции относится вызываемый им номер. После того, как первые две цифры шестизначного номера набраны, абонент автоматически соединяется через магистральный кабель со станцией вызываемого абонента, и эта станция но мере набирания дальнейших цифр номера отыскивает вызываемую линию и соединяет ее с вызывающим абонен том.
Оборудование механизированной коммутации очень интересно и заслуживаем тою, чтобы рассказать о нем подробнее. Но пока что продолжим разговор о станциях ручной коммутации и в связи с эт им поговорим о тех, кто в свое время занимался в Будапеште этой утомительной работой, а в провинции во многих местах занимается и по сей день.
Кто moi рабою ।ъ на iелефопнон ciaiiiniii?
Самым естественным ответом па hoi вопрос был бы следующий каждый, кто справляется с работой Однако в капиталнслпчсской Венгрии дело обстояло не так просто. Конечно, нриюдпость к работе проверялась, но ио было лишь второсчспспным делом В первую же очередь учи навались друте соображе ния. характерные для тогдашнего венгерского общее тва и состоявшие, по свидегельеюу записей тою времени, в следующем
Гелефонис псами moi ли ciaib лишь девушки из ип геллиген гнои «хорошей» семьи, имеющие к юму же рекомендации но крайней мере oi двух общеизвестных домов Обя1ательных условий относительно образования не было, поскольку в то время женских средних школ было очень мало; барышни получали домашнее или мопасзырское воснитайне, гак что государственно! о свичетольс! ва об окончании школы у них в большинстве случаев пе Сняло. Желающих рабозагь телефон нс i камн директор елапнии вызы вал к себе для беседы, в ходе которой он решал, располанно! ли npeieimcn i ки, моральные достоин ста которых I арап i провали рекомендации, другими данными, необходимыми для службы Эги данные заключались в следующем: приятая внешность, ип з еллигсп гное гь, хорошая памя i ь, сообра ш i ельность, быстрая реакция, хорошие манеры, правильная шк ция, приятный сильный । олос и шанис одного иио-
странного языка, хотя бы на уровне, соответствующем требованиям службы.
Самым важным ipe6o-ванисм была, пожалуй, хорошая память, так как сразу после приема па работу новоиспеченным шлефо-нисткам вручали список абонентных номеров, которые они должны были выучить наизусть.
Телефонистка должна была не только помнить номер и фамилию каждого абонента, но и имя, занятие и адрес многих абонентов с одинаковой фамилией, чтобы не неренута ib их
при соединении.
До конца 1882 гола, пока число абонентов не дости гало и трехсот, выучить этот список было сравнительно легко, но уже в 1890 году нужно было знать на память данные 1 200 абонентов В 1889 году тогдаш ний министр торговли, желая облегчить положение телефонисток, распорядился, чтобы абоненты по возможности просили соединения не по имени, а по номеру вызываемого, который они могут найти в предоставленной в их распоряжение телефонной кии те. Абоненты прямо-таки взбунтовались против столь «несправедливого» распоряжения. И все осталось по-старому, хотя в 1893 году число абонентов достигло
2500, а в 1898 году - 1500 человек. Заучивание наизусть поч1И 5 000 фамилий, а у абонентов с о, знаковой фамилией еще и имени, занятия и адреса, требовало чрезвычайно! о умственного напряжения. Вспомните, что в школе число обязательных для запоминания ис I орических да г нс достигае г и пятидеся ги, а как трудно запомнить даже л и немши ис данные!
( ничкч1 и конфеты
Испытаниям подвергались не юлько вновь поступающие, но и старые телефонистки. Дело в том, что к телефонисткам ежедневно поступали имешт новых абонентов, списки отключенных oi сети номеров, сведения об обмене квартир, изменениях имени или названия фирмы и т. д., поэтому телефонистки ежеквартально должны были сдавал, жзамеп по полному списку абонен i ов Г1 риводимое ниже свиде гельст-во современника рассказывает о небезын гересных фактах такого жзамепа
«Перед началом жтамсна директор клал перед со-оои на стол коробку спичек и коробку конфет. Гели экзаменующаяся неправильно называла номер телефона того или иного абонента, дирек юр брал из коробки спичку и клал ее перед собой. Если на столе оказывалось более ipex спичек, экзамена юр отсылал телефонистку и на «начал ей через онре,деленное время повторный экзамен. Если пи одна спичка не перекочевывала из коробки па стол и отвс!Ы следовали бет
раздумья, телефонистка получала от директора niecib конфет; если ответы были даны с запозданием пять конфет. Если же па столе появлялись одна, две или зри спички, то соответственно - четыре, три или две конфеты. Выйдя за дверь после удачного экзамена, раскрасневшиеся телефонистки размахивали этими конфетами, и те их сослуживицы, которые еще стояли в ожидании вызова, знали по числу конфет результаты экзамена товарок. Вышедших из комнаты старого директора без конфет окружали участием и утешениями. После трех неудачных попыток телефонисток увольняли с работы. Среди уволенных попадались преподавательницы начальных и даже средних школ, которые были неспособны заучить «целый лес цифр».
Когда число абонентов превысило 5 U00, новые телефонистки не могли выучить их список даже за несколько месяцев. В конце концов было издано распоряжение, по которому телефонистки соединяли абонентов лишь в том случае, если те называли номер вызываемого абонента. Абоненты были недовольны и на этот раз, по телефонистки строго придерживались нового порядка.
Машина дороже человека
Начиная с этого времени, отношения между абопсн гами и телефонистками, до тех пор теплые и сердечные, испортились. В бессильном гневе против мини-
сгра, издавшего распоряжение, абоненты вымещали глобу на телефонистках. Они осыпали гелефоиисгок бранью и оскорблениями, которые ie должны были молча сносить, не теряя гериения даже в самых вопиющих случаях. Если ie юфоппстка не выдержи вала »гого постоянного нервного напряжения и, выйдя из себя, отвечала оскорблением на оскорбление, но жалобе абонента ее немедленно увольняли. 1аков был закон капиталистической «морали», того требовали материалы!! ie интересы акционерной ком напни, в собственное in которой находилась телефон пая сеть.
Работу телефонисток постоянно проверяли но под слушивающим приборам и на основании лого аттестовали их. Телефошкток с плохой аттестацией с работы увольняли Ни выходного пособия ни пенсии акционерная компания в таких случаях не выплачивала
Жалованье телсфонипки получали ничтожное. 1 (очные дежурства и сверхурочные не оплачивались. Если телефонистка заболевала или по какой-либо другой причине не moi ла явиться на службу, из ее месячного заработка вычитали сумму, приходящуюся на время ее отсутствия
Работали телефонистки в таких условиях, которые ныне не допуст ил бы ни один руководит ель нредприя гия, ни один меегком. 1 елефопная трубка общего пользования не отвечала даже минимальным требованиям г и! иены и сани гарии Дол! ое время у телефо
нисток не было даже наушников, так что они одной рукой постоянно прижимали трубку к уху, другой производили соединение и ставили на место упавшие вследствие вызова или отбоя сигнальные пластинки I елефонисткам невысокого роста приходилось приносить с собой длинные деревянные ложки, чтобы с их помощью доставать и подталкивать на место пластинки.
Служба телефонной коммутации оiносилась к разряду самых грудных видов физическою и умственного труда.
В течение восьми часов в день при каждом соединении телефонисткам приходилось поднимаю при клепленный к шпуру груз весом в 4 кило! рамма. Эти перекатывающиеся балласты нужны были для того, чтобы коммутационные штепсельные шнуры постоянно были натянуты. Все больше распространялись профессиональные болезни, характерные для телефонисток того времени: нервные заболевания, болезни уха и горла. Систематически повторяющиеся ночные дежурства продолжались с половины восьмого вечера до половины восьмого угра Отдых организовывался в две смены: с 11 часов вечера до 2 часов ночи и с 2 часов до 5 часов утра. Кроватей в спальных помещениях было мало, поэюму при смене приходилось ложиться в теплую от чужою тела постель, что нередко служило источником инфекционных заболеваний. Работа телефон истки уже перестала быть привилегией «барышень из хороших
семей», по из-за безработицы попасть на телефонную станцию все еще было трудно
В душном коммутационном jane телефонистки си дели в юбках до пят и ка теплых гуфлях, чтобы они не заносили в зал уличную пыль, которая могла повредить машинам. Машины берет ли обращались с ними гораздо лучше, чем с человеком самой большой ценностью в ном мире
Забастовка «телефонных барышень»
Со временем положение «телефонных барышень» становилось все хуже и хуже. Во время первой мировой войны на двух будапештских главных станциях они обслуживали уже более 20 000 абонентов. Непрерывная напряженная работа зачастую превосходила их силы. Телефонистки все чаще заболевали, и оставшимся приходилось брать на себя дополнитель пую нагрузку.
В 1917 году тяготы и потери войны выразились в росте недовольства, брожений среди населения страны. Множество женщин стали вдовами, дети сиротами В продовольственном снабжении постоянно наступали перебои, была введена кар i очная система. Всюду парили нищета и отчаяние. Процветали голь ко военные поставщики, которым война приносила миллионные прибыли.
Росло недовольство и среди телефонисток. Они направили делегацию из десяти человек к тепераль-ному директору телефонной сети с требованием улучшить их невыносимое положение. Однако делегация дошла только до приемной. Генеральный директор пе пожелал говорить с телефонистками, он выслал к ним курьера, передав через него свой отказ удовлетворить их ходатайово.
Эго была последняя капля, переполнившая чашу терпения. Выслушав i рубый, унизительный для человеческого и женского достоинст ва от каз, гелефонист-
ки решили па дру< ой день в десять часов угра в часы «ник» объявип> часовую предупреди тельную забастовку.
На друюй день в девять часов утра в комму! анионный зал явился генеральный дирек юр нредприяшя с доверенными лидами и полицейскими Значит, кго-ю со cipaxy или из расчета выдал план действий. Полицейские стали паююве в обоих концах пяти-деся! имегрового шла. Когда ст релки oi ромпых ча сов, висевших па двух противоположных степах, начали приближаться к десяти, раскрасневшиеся oi быстрой работы и волнения лица телефонисток побелели.
Ровно в десяп» часов склонившиеся над щитом переключений женщины выпрямились и попарно в ряд направились в буфеi на первом ниже.
Всесильный царь и 6oi, юнсралытын директор, не пожелавший вчера пустить женщин дальше своей передней, бросился собственноручно удерживать ie-лефонисгок, стал уговаривать их продолжал» работу. Воодушевившие!» ет о примером, полицейские затеяли с женщинами настоящую потасовку. По все было напрасно. В женщинах проснулось сознание собствен ной силы, их уже невозможно было удержать. Кори доры наполнились взволнованными забастовщи нами.
I еперь уже т енералытый дирек юр ютов был даже ши овори I ь с ними но человечески. Он иы гался за i pony гь самые святые чувства женщин, говорил об их на! рио! плеском долю, о гяютах войны, о мужьях и
сыновьях, жертвующих жизнью, о женском дол! отер-пении и самоотверженности, о равенстве всех перед лицом лишений и забот, но все это было в вопиющем противоречии с его упитанной фигурой и изысканной элегантностью одежды. Оскорбленные этой явной демагогией женщины заволновались, зашумели, закричали все разом.
- Не мы затеяли эту войну!
- Почему мой муж на фронте, а моего сына забрали на фронт?
-Кто вырастит моих детей-сирот? Ведь того, что вы мне платите, даже на хлеб не хватает . . .
-Еще бы! Недаром говорят, что пашей зарплаты только на булавки хватает, а где взять остальное? Вам-то хорошо живется, да еще господам поставщикам, из-за которых у солдат ноги обмерзают. А голодать - это только нам? Стыд, позор!
Прижатый к стене генеральный директор вынужден был просить женщин взяться за работу, не нарушать «порядка» в стране и не губить его самого. Поняв всю шаткость своего положения и перетрусив, он почти умолял их. Но даже это не помогло Женщины вернулись на свои рабочие места только тогда, когда истек положенный час.
Забастовка закончилась успешно, женщины победили, и чрезвычайное заседание совета министров, созванное в ту же ночь, частично удовлетворило требования телефонисток.
(Сказываюсь вас сое пнииь!
Состоявшаяся 28 ок!ибря 1917 года часовая предупредительная забасговка была первым i ерорческпм поступком «телефонных барышень», за которым последовали и дру! не,
В октябре 1918 юда Австро Венгерская монархия потерпела полный военный и политческий крах. Прогрессивно настроенные полшические деятели основали Национальный совез. Уже в дни перед революционным переворотом октября 1918 юда наиболее сознательные и з i елефонис ток учас i вовали в деятельное! и I (ационалыю! о совета. Они постоянно следи ли за важными государе щепными телефонными разговорами и переключали их в Национальный совет, ко-торый был таким образом осведомлен о всех мероприятиях и планах военного командования Так он узнал, в частност, о приказе коменданта столицы ге-нерал-лейгенанта барона I езы Лукашича арестовать членов Национального совета Узнав об этом приказе и опередив ci о выполнение, 11ациональный совет сам арестовал Лукашича Koi да слух о революционных событиях дошел до венского двора, главный гофмейстер короля Карла IV ньиался из Шенбрунна связаться по телефону с канцелярией председателя венгерского совета минисiров и передать королевские распоряжения о i носи гельно подавления революции Дежурная iелефонистка будапеппской станции ЭржебсгПалинкаш, происходившая из рабочей семьи
пс поддавшись па yi розы и оскорбления, ответила представителю венского двора:
- Я отказываюсь вас соединить!
30 октября 1918 года в Будапеште целый день продолжались демоне грации, а в ночь па 31 октября разразились настоящие революционные события. Более пяти тысяч человек собрались вечером у Восточного вокзала, где две отправляемые на фронт маршевые рогы отказа шсь сесть в ипелон и присоединились к демонстрантам. Вооруженные рабочие и солдаты в эту же ночь захватили помещение будапеннской военной комендатуры, телефонные станции и важнейшие административные здания. Буржуа пю-демокра-гическая революция победила, и не последнюю роль в )том играли смелые телефонистки.
21 марта 1919 юла телефонистки первыми стали на сторону провозглашенной тогда Венгерской Советской Республики и не оi ступили даже тогда, когда 24 июня контрреволюционно настроенные воспитанники офицерского училища на корей кое время захватили здание одной из крупнейших телефонных станций. Тогда Республике Советов еще удалось одержи 1ь верх над силами внутренней реакции, но ненадолго. Республика потерпела поражение Оказавшаяся у власти контрреволюция начала беспощадное преследование upoi рессивно мыслящих людей, в том числе и телефонисток.
Нераскаявшаяся i ренпища
?ржсбс! Палипкаш п ее подрут были сначала привлечены к дисциплинарной oiвечечвеппоши и уволены с рабсил. Но месть и преследования пактом не кончились. Прошв 1елс(|)онисюк возбудили судео-пое дело, мши их из них аресговали. I елсфонисч ки оказались в полицейских засченках.
Одна из телефонисток, бывшая в заключении вместе с Эржсбез Налинкаш, ihhhci об ном следующее:
« . Первая ночь в полиции. У вороз слышится грохот, затем, после минутной тишины, ворога с внезапным iреском захлопываются, гак что все здание вздрш ивасз и спящие ncnyi ашю вскакиваю! с пар. Начинается душераздирающая какофония. Звенят сюны и крики истязаемых, руннельства полицейских, отчаянный хрип Наконец, все cinxaei и сюны и крики исчязаемых, руннельсиза полицейских, отчаянный хрип Наконец все cmxaci п ншружается в i иубокую, наполненную счрахом из шину . .»
Заключенных геле.з|зон исток переводили из одной порьмы в другую, пока, наконец они не оказалист узниками знамени гой женской тюрьмы в Марияпо-сгра, где они должны были отбывал, наказание. Оц пако против них выдвшаюз все новые и новые обви нения и снова судя!
На одном из заседаний суда Эржсбст Палинкаш
заявила, что в поступке своем не раскаивается, потому что совершила его сознательно.
Узниц снова привозя! в Марияносгру. Об их жизни в этой тюрьме мы знаем очень мало . . Ив то же время очень многое говорит об этом один пожелтевший листок. Это рапорт властям от начальницы тюрьмы об Эржебет Палинкаш, датированный 16 января 1921 года
«Поведение арестованной нормальное. Она до сих пор осталась убежденной коммунисткой. О поступке своем не жалеет и часто повторяет, что не могла поступить по-другому. В последнем письме к родственникам она просила воспитывать ее сына так, чтобы он в свое время довел до конца то, что она начала. Здесь, между прочим, проявляется ее упрямая, неспособная к раскаянию натура. Помилования она не просит, да и не ждет. Если бы даже ее помиловали, это бы ее не изменило, почему я и не рекомендую включать ее в список помилованных».
Заключенные телефонистки все-таки не отбыли на казания до конца; ворота тюрьмы вскоре раскрываются перед ними: Советский Союз предложил обменяться политическими заключенными. О дне освобождения Гизелла Берзевици, сидевшая в тюрьме вместе с Эржебет Палинкаш, вспоминает гак.
«Вот мы уже сидим на верху повозки. Церемонный поклон в сторону монахинь, щелканье бича - и мы выезжаем из тюремных ворот, выезжаем, как свободные люди. Мы не уступили ни в чем - и все-таки сво
бодны! Гордо и счастливо пожимаем мы друг flpyiy руки, радость опьяняем пае Мы боролись не зря, мы выходим победителями из ною мрачного склепа, где в мистическом тумане мучают живых людей Все вместе мы покидаем страну рабшва и едем .далеко-далеко . . на вост ок Январский холод гладиi наши липа, словно весенний вечерок небо сияеч над нами, а издали нам уже приветливо машет далекий новый мир и свобода!»
1 оворищаи га iei a
Прежде чем в мой главе мы простимся со станциями ручного включения и «телефонными барышнями», упомянем еще о вечрече I ива дара Пушкаша с Эдн соном в Ныо-Порке В сердечной беседе Пушкаш сказал, в частности, следующее:
Есть у меня еще и такая идея: нельзя ли использован. телефон не только для ра и оворов, но и для перс дачи известий и музыки? Представьте, как было бы хорошо, если бы каждый, не выходя из дому, moi послуша гь оперу.
Эдисон oi души позабавился над «фантастиче скои» выдумкой Пушкаша. Он быв убежден, что оба замысла его молодою друга центральная телефон пая станция и «I оворящая i азота» провалятся Однако он ошибался
Вернувшись в I вропу, Пушкаш создал телефонную сеть сначала в Париже. Спустя некоторое время он
осуществил первую iрансляцию с места событий. Во время Всемирной выставки 1881 юда в Париже ои установил в оперном театре микрофоны и провел оттуда телефонные линии в один из залов выставки. Посетители выставки за определенную плату могли в течение трех минут слушать трансляцию из парижскою оперного театра.
В следующем году Ференц Пушкаш, следуя указаниям своего старшего бра та Тивадара, на балу журналистов в будапештском концертном зале «Вигадо» устроил трансляцию из Национальною театра.
По сути дела эти два случая трансляции нужно рассматривать как предысторию пере дачи известий по т елефону, т. е. «говорящей i азе гы». Однако Пушкаш, занятый огромной работой по созданию центральных телефонных ст анций, осущес твил свой замысел позже. Предварительно он дос i а точно де тально (согласно научным шаниям того времени) разработал план того, как можно донести до тысяч абонент ов передаваемый из одного места текст, причем гак, чтобы сила звука была нормальной и текст понятным. Па изобретенную им передачу известий по телефону Пушкаш обеспечил себе патент па всем Европейском континенте и даже в нескольких заокеанских странах.
Еще до получения официальною разрешения министра торговли Пушкаш па основании устною разрешения подготовил необходимое оборудование, а 15 февраля 1893 юда состоялась первая передача
«говорящей газеты». Жнзнсппость rroi о своеобразного способа передачи нзвесчий наиболее красноречиво подзверждае! ioi факт, что радио вытеснило ею только мною ле I спустя, лишь в 1947 i оду, да и го нс совсем: «говорящая га юга» возродилась в проволоч пом радиовещании
Единственная печатая работ I ивадара Пушкаша посвящена именно вопросам <елефонного вещания, «говорящей ызече». )ia сниья под заголовком «Ор> анизацион унт \niipiix iyiii ампер 1е тефонцап тунг» (Организация и оборудование юлефонпой ыгзе-ты) была опубликована в октябрьском номере журнала «Цайтшрифт фюр Электротехник» за 1893 год.
Статья подробно рассматриваем техническое обо
рудование телефонной газеты, о назначении которой в ней говорится следующее:
«Мое изобретение, телефонная газета, удовлет воряет потребность публики как можно скорее узнавать о происходящих в мире событиях. Телефонная газета отличается от обычных i азет главным образом тем, что ее не печатают и ее нельзя читать; она сама говорит и посредством телефона доставляет свои материалы, известия и прочие сообщения непосредственно к ушам слушателей . В заключение я должен отметить, что описанное изобретение достигает своей цели при помощи известных телефонных деталей; перечисленные мною аппараты и прочее оборудование сами по себе нс представляют ничего iioboi о, как это видно и из описания Единственно новое в моем изобретении - это группировка и способ соединения необходимых для действия телефонной газеты аппаратов, батарей, индукционных катушек и остальных деталей; устройство оборудования ясно показано па схемах, с помощью которых оно легко репродуцируется».
Техническая сторона внедрения этого изобретения не представляла больших трудностей, так как после смерти брата Тивадар Пушкаш стал президентом Будапештской телефонной компании, которой при надлежала абонентная сеть. Ее-то и использовал Пушкаш при внедрении телефонной газеты, поэтому вначале подписчиком газеты мог быть лишь тот, у кого был телефон Если абонент желал слушать пере-
дачи тазеты, он должен был позвони гь на станцию и попросить соединиiь ci о с телефонной тазе том По окончании программы станция прерывала связь.
Сложность этою решения не удовлегворяла Пушкаша, и он вскоре при нялся за создание самое т о-я тельной сети телефонно-ю вещания, с одной стороны, чтобы не зависеть о I телефонной се i и, с другой, - чтобы иодня п технический уровень передач.
Телефонное вещание, точно гак же, как и начав шееся тридцать nei спустя радиовещание, ограиичи валось вначале передачей известий. Именно поэтом} ею прозвали «говорящей газетой». Постепенно в л ом вещании появились и художественные передачи
Ежедневная печать того времени с восторгом oi зывалась о новом изобретении
«Телефонное вещание, пите! одна из газет, эго всесветное чудо, которое сделало Будапешт первым городом в Европе, потому что во всем мире только у нас есть «т оворятцая т а те т а». То, о чем несколько лез назад говорили лини, как о далекой возможности сейчас можно послушать собственными ушами»
Гелефонное вешание проводили в квартиру абонента точно так же, как телефонную линию, только к розетке подключали одну или несколько пар наушников. О начале передач возвещал 1удок, слышный во всей комнате. Наушники телефонного вещания, предшественника радио и проводного радио, можно было видеть всюду: в частных квартирах и государезвенных учреждениях, в приемных врачей и адвокатов и г. д Эго было последнее творение Тивадара Пушкаша: спустя месяц после пуска станции телефонного вещания, 16 марта 1893 года, изобретатель умер
ГЛАВА ТРГТЬЯ
ЬЕЗ «ТЕЛЕФОННЫХ ЬХРЫШЕНЬ»
Машина вместо «барышень»
В начале тридцатых i одов в Будапеште было около 70 000 гелефонных абонентов, ныне же (в конце 1967 года) число их превышает 200 000 Каждый абоненг, набрав шесть номеров на (иске номеронабирателя, автома г ически соединяется с ганциси с любым другим абонентом (за исключением парною ему абонен та в случае спаренной абонентной шипи) I ели вызывав мая линия свободна, центральная станция посылает импульс тока в тонок аппарата, и связь осуществляйся через несколько секунд: сечи же вызываемый номер занял, в трубке вы ияваютцет о аппарата слыша тся своеобразные частые гудки
Автоматическая телефонная станция (А ГС), вы полняя лги операции, заменяет умел венный и физи ческий груд телефонистов станции ручною включения. Умел венная ранота телефонистки заключалась в гом, что нужно было постоянно следигь га сетью, отвечать на вызовы, принимать гаказы оняскиваль вызываемый номер на щите переключений и оттре-
делять, свободен он или занят; физическая работа телефонистки состояла в обслуживании коммутационных штепсельных шнуров и других армазур станции. Для обслуживания 200 000 абонентов при круглосуточной службе станции ручного включения потребовалось бы несколько тысяч телефонисток Но как бы телефонистки ни старались, они не могли бы работать гак совершенно, как автоматические телефонные станции Запоздалые ответы на вызов, неправильные включения и преждевременный разрыв связи были бы неизбежны.
У автоматической телефонной станции с точки зрения нетерпеливого абонента есть, правда, свои «недостатки»: ему не на ком вымес i и гь свою досаду, он не можез вызвать нужное ему лицо по имени, ибо станция-автомат понимает только язык цифр, и вообще правильность соединения в большой мере зависи т от него самого. Если вы нервничаете, торопитесь, вам придется набирать номер несколько раз, что соответственно отразится на вашем счете за пользование телефоном.
Абонент, подсоединенный к автоматической телефонной станции, в течение всего процесса коммута ции не слышит человеческого голоса и не может прибегнуть к помощи телефонистки. Набирая нужный номер, он приводи т в движение невидимые ему ма шины так, чтобы они из десятков тысяч абонентских точек точно выбрали только одну и именно ту, с которой абонент хочет говорить. Разумеется, от або-
цента нельзя гребовагь никаких шаний по технике связи он должен ша i ь лишь номер вы зываемой абонентской точки да несколько iipoci ых движений. 11ос-гавленпая перед ним задача управления сетью - назовем 1ак участие абонента в процессе коммутации должна быть наг только прослой, чтобы с нею moi справиться и ребенок. Ним требованиям соответствует вращение диска цомеронабирагсля согласно последова тельное г и цифр набираемою номера Этой простои операции вполне достаточно для гою, ч тобы машины авгомаiичсскон телефонной станции осуществили соединение.
Теперь вы знаете, что происходи!, если поднять трубку телефона, соединенного с автоматической станцией. Через пекоюрое время в трубке послышится характерный гудок, похожий на жужжание Эю! । удок в данном случае означаем го же, что otbci телефон истки станции ручною включения: «Станция».
После этого нужно вращением диска набрать номер вызываемой станции в порядке следования составляющих ею цифр. Гем самым мы «называем» станции номер вызываемого абонента.
Набирая номер мы но суш дела посылаем па сгаппию электрический сигнал. Диск померонабира геля сконструирован гак, что при ею вращении в обратном направлении электрический контур, связы вающии наш аппарат с цен i ральной ст анцией и пи гае-мый током ci нс!очника центральной станции, раз-
На с i акцию
При наборе помора абонеш носылае) на I слсфонную станцию
j.ick 1 рические импульсы
мыкается и замыкается столько раз, сколько единиц в набираемой цифре. То есть, если мы набираем I, номеронабиратель размыкает цепь один раз, если набираем 2 - два раза, если 3 - три раза и т. д.; если набираем 0, размыкание цепи происходи! дсся1ь раз Эти импульсы тока управляют работой машин автоматической телефонной станции.
Прежде чем начать знакомство с машинами автоматической центральной телефонной станции, проделаем такой опыт: разыщем какого-либо нашею знакомою в большом городе.
1 lyreincc типе в «цифровой» i оро i
Представьте себе город, состоящий из кварталов по дссян» юмов каждый В каждом чоме десять лажей, и на каждом паже тесять квартир. Десяти таких кварталов составляю! раной, и таких районов в нашем юроде тоже десять
Пронумеруем районы, кварталы, дома, этажи и квартиры цифрами от 1 до 0. причем 0 означает 1ССЯ ть.
В лом городе с населением 100 тысяч человек каждою ж и юля можно точпо определить с помощью пятизначною числа, которое сориеи i ируез нас при поисках нашею знакомою )ти пять цифр мы должны назвать в такой последовательности, чтобы первая цифра означала самую крупную единицу деления юрода (район), вторая следующую но величине единицу (квартал), 1рсн.я дом, четвертая - паж и, наконец, пятая кваршру нашею знакомою.
Возьмем, к примеру, uikoh номер: 45128. Первая цифра (4) приводиi на< в четвертый раной юрода. Гем самым Kpyi (нолей среди которых мы должны искать нашею знакомою, сузился уже со 100 тысяч до 10 тысяч человек Вторая инфра (5). значит, что нам нужно пройin к няiому кварталу лото района, гдсживстуже только 1000 человек Ja тем мы находим дом № 1 в данном квартале, и icpyi наших поисков сузился уже до 100 человек. Наконец, мы поднимаемся на второй лаж ною дома, где расположено всего
десять квартир, останавливаемся перед дверью № 8 цель нашего путешествия достигнута - можно нажать на кнопку звонка.
Как видиге. чтобы отыскать одно определенное лицо из 100 000 человек, вовсе по обязательпо обходи гь по очереди всех 100 000 жителей г орода - заданный (или в телефонной сети - «вызываемый номер») приводи! пас прямо к цели.
Теперь представьте себе десять городов, поделенных так же, как и вышеописанный, и расположенных рядом друг с другом. Если эти города вместо названий мы обозначим цифрами от I до 0, наги адресный помер (в телефонной сети - «вызываемый номер») увеличится на од ну цифру. Теперь первая цифра будет обозначать город как пункт с населением 100 000 человек. Если наш знакомый из предыдущего примера живет в городе, обозначенном цифрой 2, адресный номер его преобразуется из пятизначного в шестизначное число, а именно: 245128
Провода, идущие от абонентских телефонов на петральную станцию, можно сгруппировать таким же образом, как мы поступили с жителями вышеописанных городов. Если такая группировка осуществлена с помощью какого-либо машинного оборудования, мы можем продвигаться oi большей группы к меньшей. пока нс доберемся до любой из нужных нам абонентских точек.
Итак, мы вплотную подошли к одному из самых
интересных вопросов автоматичсскои телефонии. как действует это машинное оборудование?
Все знают, как работают часы: стрелки приводятся в движение i ирькоп, пружиной или тлек трическим юком посредством какого-либо регулировочного или приводного устройства: маятника, балансирного колесика или синхронного мотора. Однако с детальным устройс I вом часового механизма шакомы не-mhoi ис По это никому, кроме часовщика, и ненужно, нам достаточно шан» основные принципы. Знание подробностей требует серьезного изучения, долгой практики.
Примерно так же обе тот дело и с авгоматическои телефонной станцией Попытка описан, на нескольких страницах нодрооносш рабо1ы авгоматическои телефонной станции была бы заранее обречена на провал. Для ною нам не хватио бы и десяти таких книг; многие, но всей вероятности, запутались бы в деталях столь и рос i ратин о описания. По пому ограничимся рассмо! рением только важнейших основ, которые позволят нам получип. ясное представление о принципах действия чрезвычайно сложной кон струкции - автоматической телефонной станции
Построим сами автоматический телефонный центр
Toi, кю умеет ловко мастерить, может сам построить автоматическую телефонную станцию По, конечно, к ней не нужно предъявлять слишком больших 1ребо-
ваний. При помощи простых средств создадим станцию, с помощью которой можно авюмашчески соединять наш телефонный апнараз с любым нт тесятн других । елефонов-с 1 анций.
Пронумеруем эти десять станций цифрами or 1 до О (0 и в этом случае означает деся ть). Собел венной с । анции пока ч го не дадим номера, л ак как с пее можно только вызывать; вызываемой станцией она пока был ь не можел.
Не будем пускалься в рассуждения относительно практической пользы пашей упрощенной центральной станции она нужна нам лишь для тою, чтобы яснее понять основные принципы действия телефон пой автоматической станции.
Десять вызываемых абонентских станций пусть будут расположены, например, в десяти квартирах жилою дома; провода всех этих станций сходятся в нашу центральную станцию.
Материалов нам нужно пемною: реле, шестерня с храповиком, разрезанная вдоль надвое бакелитовая трубка, медные пластинки и провода. Ну и, конечно, какой-нибудь источник тока небольшого напряжения: сухой элемент, аккумулятор или, быль может, выпрямленный селевой ток
Самой ин тересной из перечисленных деталей является реле, с которым мы познакомились уже при рассмотрении станций ручного включения. Не вредно, однако, напомнить здесь основной принцип действия реле: сердечник превращается в Mai ни i, koi да по
намо । аннон на нем нрово токе (обмотке репе) нрохо ни электрический юк Эю дает нам очень ценным и полезный соедини юльный элемен i. Посредс i вом электрическою гока, пропускаемою через определенные промежутки времени, можно pci улирова i ь физическое состояние сер дечиика пама1 ничива i ь
или разма! ничива i ь Ьли з сердечника реле помещаю! железный рычажок, когорый с помощью пружинки удерживается на некотором расстоянии от сердечника. Котла но обмотке реле проходи! юк, сердечник, превратившись в мают, нрииншзасг к себе железный рычажок (реле «срабатывает»). который при ном прижимает дру! к 'трут у две или несколько пластинчатых пружинок. Koi ia юка в обмотке реле пег, пружина от пи нвает железный рычажок в первоначальное положение, и благодаря ттому пластинчатые пружинки ш paioi примерно такую же роль, как выключатель в электрическом освещении Собственно говоря, такие пластинчатые пружинки есть и в выключателе; они сонрикасакнся дру! с другом, когда мы поворачиваем выключатель и раздавши «щелчок», одновременное которым веныхивае! лампочка.
Реле
Шестерня с «собачкой»
Разрезанная пополам бакелитовая трубка
Медные пластинки
Провода
Материалы, необходимые для нашей телефонной станции
Другими словами, с помощью реле можно замыкать или размыкать электрическую цепь.
Однако реле применимо и для выполнения чисто ме ханических операции. Например, рычажок реле мож но дополнить «собачкой» храповика, находящейся в зацеплении с зубцами храпового колесика Теперь всякий раз, когда реле «притягивает» рычажок, у ни рающаяся в зубцы собачка-храповик станет голкагь колесико и тем самым шаг за шагом поворачивать ei о.
Располагая такими теоретическими сведениями,
можно приступить к монтажу пашей центральной телефонной ci акции Сначала просверлим в боковой поверхности бакелитовою полуцилиндра десять отверстий, расположенных i ори юн rain.no одно рядом с дру! им В огверешя поместим маленькие медные пластинки клеммы и укрепим их 1ак, чтобы они располагались наполовину на внешней боковой поверхности, цилиндр । и наполовину па внутренней его поверхности.
К наружным час I ям каждой медной пластинки припаяем ио одному проводу каждой из десяти станций. Теперь нолукру!лый цилиндр с медными пластинками (лучковыми участками) уже представляв! собой цен ipaniaiyio телефонную с 1 акцию, но наша работа еще п< окончена Поместим в центре полуцилиндра вертикальную ось и прикрепим к ней вырезанный из меди коп гак 1 (щечку) в виде часовой стрелки, которая доспи ает внутренней поверхности цилиндра и своим концом касается лучковых учаш-ков Назовем згу ось вместе с укрепленным на ней кошактом (щеткой) ротором (вращающимся контакт ом).
Прежде чем идти дальше, давайте испытаем наш соединяющий механизм коммутатор Он действует правильно, если при повороте оси кошакi последовательно соприкасается с выступающими внутри цилиндра зажимами клеммами К каждой такой клемме со стороны внешней боковой поверхности цилиндр! мы подсоединили провода абонентских станций, а
1
2
3
4
5
Гелефон посредством poiopa, iucikh ii высииающей к леммы сое швеи с вы tbiBacMoii iочком № 8
щетка ротора соприкасается с часпяо клемм, высыпающих па внутренней боковой поверхности.
В заключение насадим на ось poiopa храповое колесико, за зубья ко юрою цепляется собачка-храповик. Если ее потянуть, ось oi этого слегка по-вернсгся. Рассюяпия между i рсбиями зубцов должны быть подобраны iaic, чюбы при повороте оси па один зубец щетка всегда устанавливалась бы на следующий душной Bbiciyn.
Провод пашей собственной станции, пе имеющей номера, присоединим к щетке ротора или к оси эго все равно, поскольку между ними двумя деталями имеется металлический коигакз
I II ак, паша станция хо i я еще и пе совсем авгома i и-чески, по уже icncinyci Если, например, мы холим соединиться с абонентской станцией № К, мы должш i восемь раз подряд ноишуи, собачку, вследствие чао ось с укрепленной па пей щеткой восемь раз смести гея вперед и останови юя в конце концов на выступающей клемме синтип № 8. Таким образом, посредством ще i в и роюра и выступающей клеммы мы «автоматически» соединили нашу ciaiiniiio с вызываемой станцией. А в ном. собственно, и состоит задача коммутатора Правда, наш коммутатор выполняет это пока что пе атома i ически, ведь мы своими руками тянули собачку столько раз, сколько единиц в номере вызываемой нами станции
По ведь действие собачки можно легко автома-гизировать с помощью уже знакомою нам реле Как
только мы пропустим по обмогке катушки электрический гок, железный сердечник реле мгновенно при тянет к себе изготовленную из железа собачку. Значит, если мы восемь раз подряд замкнем и разомкнем пень обмотки катушки, реле «притянет» восемь раз, го есть посредством собачки-храповика оно восемь раз продвинет ротор, пока он не остановится на восьмой клемме Цепь обмотки катушки можно замыкать и размыкать, например, и с помощью ключа Морзе. Нажав и отпустив ключ один раз, мы тем са мым посылаем импульс тока в обмотку катушки реле. Подобным же образом можно посыла ть в нашу станцию сш налы, состоящие из 2, 3, 4	10 импуль-
сов, и в соответствии с этим ротор можно установить на любой другой зажим, з о есть авюматичсски соз-дагь связь с любой станцией.
Однако применение ключа Морзе - решение весьма примитивное; в наших телефонных аппаратах электрическую цепь замыкает и размыкает уже упоминавшийся диск номеронабирателя. Давайте же включим в цепь обмотки катушки реле диск обычного телефона, после чего мы сможем связаться с любым из десяти подключенных к нашей станции абонентских пунктов уже полностью автоматически.
Иногда абонен г, желая помешать тому, чт обы в его отсутствие кто-либо пользовался его телефоном, вешает замочек на диск аппарата. Однако этим он не достигает цели, потому что необходимые для вызова импульсы можно создавать не только с помощью
диска, по и дру! им способом. Дело в гом, что вилку (рыча!) аппарата, па которой обычно лежит трубка, после тою, как iрубка сняла, можно использован» в качестве ключа Морзе Ритмически постукивая но вилке столько раз, сколько единиц содержится в цифрах вызываемою номера, мы посыпаем на цент ральную станцию импульсы Разумеется, между oi стукиванием о (дельных цифр номера нужно выдер жагь несколько больший ишервал. Mia рассказали об и ом приеме для 101 о, ч юбы лучше пояснить роли диска.
Расширение телефонши о ценлра
Расширим мысленно емкость пашей центральной станции до ста абонентов Для агою поместим на бакели говом полуцилиндре с i о изо! ну гых дугой медных пластинок Ра шестом их в десять рядов, расположенных дру! над дру! ом. кием присоединим к нашему аннара i у включения (линейному иска гелю вызовов) провода ста абонентских точек гак, чтобы каждый провод отдельно подходил к одной из ста дужек, расположенных одна над друюй в 10 рядов. Естественно, мехапи $м ротора нам тоже придется переделать так, чтобы on cmoi перемещать контакт не только но юрнюнгалн вдоль но полукругу, но и вер।икально. Все движения можно регулировать с помощью импульсов, посылаемых диском номеронабирателя
Коммутация теперь происходи! уже следующим образом Предположим, что мы xoihm вызвать абонентскую точку № 38. Под действием первых трех импульсов ротор поднимается к третьему горизон зальному ряду (на i регии «этаж»), под действием следующих восьми импульсов он повернется в I ори $оп зальном направлении и остановится на восьмой дужке.
Расширим емкость пашей станции теперь уже до тысячи абонентских точек. Тысячу дутовых зажимов разместить на одном полуцилиндре уже не представляется возможным, поэтому нам придется установить десять линейных искателей, к каждому и$ которых можно присоедини lb по сто станций, как было указано выше. Далее ротор каждою нз деся1и линейных иска гелей присос щпим к дужкам одинпадна кно комму га тора, так называемого группового иска юля, а к ротору этого последнего - нашу собственную станцию.
I еперь уже соединение создается набором па лиске трех цифр; когда набирается первая цифра, ротор труннового искателя устанавливается на той дужке, к которой подключей ротор линейного искателя вызываемой станции. Следовательно, с помощью этого аппарата из десяти линейных искателей отыскивается именно тот, который нужен. Когда же набира тотся следующие две цифры, линейный искатель описанным выше способом находит вызываемую точку.
Внимательный читатель, наверное, уже понял, что коммутация осуществляется но тому же принципу, но
Г ори ton Iильные и вертикальные движения линей hoi о иска I ели вы юва определяются импульсами во шикающими при наборе номера
которому мы ра тыекнва ш пашет о шакомш о в «цифровом юроде». В автоматической телефонной станнин мы также двшал ист. от большем т ру imi>i (т руины десяти линейных иска 1 елей) к меньшим i руинам (сначала «этажам», затем от тельным телефонным точкам).
Гтким образом, мы можем расширять нашу центральную станцию но емкости в 10 (НЮ или даже 100 000 абонентских точек В нервом случае мы дойдем до линейною искателя, а татем п до вызываемой точки через два каскада т рунновых искателей, набрав четыре цифры во втором случае через три ступени т рунновых искателей набором пяти цифр
Нанта центраит.пая станция представляет собой систему непосредственною управлении io есть, импульсы тока непосредственно приводят в движение роторы т рунновых и линейных искателен Будапештские телефонные автоматические станции устроены
1-100
J-----------
Паш 1елефон
901 1000
101 -200
201 -300
Ротор ipyiinoBoro иска।ели всегда устанавливается па юн дужке, к которой подключен ротор линейного искатели. При наборе следующих двух цифр линейный искатель обнаруживаем среди ом носящихся к нему абонентов вы илваемую м очку
по-другому. Посылаемые номеронабирателем им пульсы попадаю! сначала и peiiitip, 1. е. цифровое устройство laiioMifiiaioineiо пша. Роторы групповых и линейных искателей приводя гея в движение от по сгоянпо вращающейся оси в uikom !смне и-таким образом, как управляю! мой осью передающие реле регист ра и о i носящиеся к ним порядковые включатели Однако принцип действия в станциях обеих систем одинаков; пашу модель мы построили по апалопзи с системой прямого, непосредственного управления лишь поiому, чю щссь основные прип пипы действия станнин более наглядны
Новая машина: вызовонгкагель
Не забудьте, что с помощью построенной нами модели можно звони н, пока юлько с одной станции, в го время как остальные могу! быiь только вызван пыми Нам, следова icjhhio, нужно измени и, устройство цетральной станции таким обраюм, чтобы сходящиеся на пси 1ралыюйстанции провода абонсш-ских точек соединялись не юлько с дуговыми зажп мами линейного иска юля, по и с входной част ью, го есть с ротором первою ipynnonoro искателя Но ведь он уже занял мы присоединили к нему нашу собственную станцию. Чю же дснагь? Построить столько коммутаторов, сколько станций присоединяется к цен тральной сганпии? Эю было бы дорою Подумайте только, ш мши их точек, быть может,
ЛИНЕЙНЫЕ ИСКАТЕЛИ
3-й i pyiiiioiioii искатель
Все абоненты подключены к контактам вы ювонска геля и iniieiinoi о искателя. ( оединепие происходи! гак, что сначала вы ювонска!ель (ВИ) находиг вызывающую точку, затем ступенчато, чсреч ipn । рунновых искателя, вызов доходит до липенпо! о иска толя, который находш вызываемую точку
целыми днями пика о небудс! шопи п>. и соедини гели их будут ст ояп» на цен i ральпой с 1 анции пеисполь зо-вапными. К тому же, и из остальных ючек вызовы поступаю ! не одновременно (ст циклические данные на н 01 счет мы уже приводили, koi да речь iiufa о телефонных станциях ручного включения). Следовательно, для ста ciaiiiiiiii было бы дос га ючно пятнадцати- [вадцаги i рунновых иска!елей, если бы можно было достичь ночьлишения к ротору ipyniioBoio иска геля io.ikko ciaioiHii вызывающею абонента. Jia проблема решаеюя с помощью гак называемого вызовоиска! ел я.
Вызовоиска гель по ущройспзу напоминает систему 1 руиновых иска I елей В нем ючно так же имеется полуцилиндр, на боковых поверхностях Koiopoi о pa з мешаются дужки-клеммы и роюр Присоединим к находящимся в одном ряду клеммам вы ювонска геля провода, скажем, с га с 1 анций, в ю время как его роюр соединен с роюром первою iруннового иска геля.
Посредством шестерни роюр искателя вызова может соединятся с носюяшю вращающимся валом. Эю сосдиненш пронсхоцп посредством реле в юм случае, если один из ста абонентов, подключенных к клеммам, но пшмас! ipj6uy своего геле-фонно! о аппарата. Ротор вызовоиска геля приходит во вращение, по порядку соприкасаясь при пом своим коп гак I ом-указа гелем со всеми дут овыми зажимами-клеммами. Клемма ючкн, па которой подняли трубку, получас!, таким образом oi батареи центральной
оаннии метрическое напряжение, которое miновеипо «ощущается» ротором. Эго происходит следующим образом: как только щетка ротора соприкасается с находящейся под напряжением клеммой, реле разь-единяег зубчатое сцепление, вследствие чего ротор отключается от постоянно вращающеюся вала, го есть останавливается. Иными словами, ротор опасная клемму выбывающей станции и обеспечил металлическое подсоединение ее к первому i рупповому иска-। елю.
А что произойдет, если именно в гоi момент, когда вызовоискагсль уже занят, па какой-нибудь другой абонентской точке или даже на нескольких точках из ста присоединенных к вызовоискателю абонентских линий одновременно поднимут «рубки? Проектировщики телефонною оборудования, конечно, учли эту возможность: на астральной с«акции один над дру« им расположено несколько искателей вызова, к клеммам которых параллельно присоединены провода всех ста станций. Это« метод па языке специалистов называется мультипликацией, умножением. Если, следовательно, один из вы юво-искателей вызова занят , в действие, вышеуказанным способом, вступает другой, свободный. Осложнен».,1 могут наступить только тоща, когда число одновременных вызовов превышает число вызовоискатслеи, предназначенных на центральной станции для обслуживания данного числа абонентских точек. На
хороню рассчитанных цен тральных телефонных сi опциях это случается очень редко, только в часы пап большей нагрузки и ли в случае чрезвычайных событий Абоненты замечаю! эго явление но юму, что станция отвечает не сразу (непрерывным гудок в подпитой трубке рагдаегся не сразу), а после некоторого ожидания.
Как только вы ювоискагсль отыскал вызывающую станцию, к электрическому контуру вызывающей абонентской точки опять-таки посредством реле-подключается всем хороню ишестный непрерывный гудок низкого юна, сигнализирующий о том, что можно набирать номер Начиная с лого момента, связь создался уже известным нам образом: импульс через 1 рунновые искатели и линейный иска тель доходит цо вызываемой ючки. Тем временем, разумеется, npyi не реле продолжают замыкать еще множество новых веномогаюльных »лектрическнх контуров, необходимых, например, для ioi о, чтобы подать сигнал «занято», послать импульс в вызываю щую точку, замкнуть хлсктрическую пень тонка и наконец, прервать свяп>. Koi да разговор окончен счетное реле вызывающей станции поворачивает ко лесико, pei ист рирующее число разговоров, пропс шедших с этой точки па одну цифру далее. )то устройство сходно с 1аксомером элекiрического счетчика, только щесь оно приведшей в действие всемогущим и вездесущим реле цеп i ралыюй телефон ной станции.
