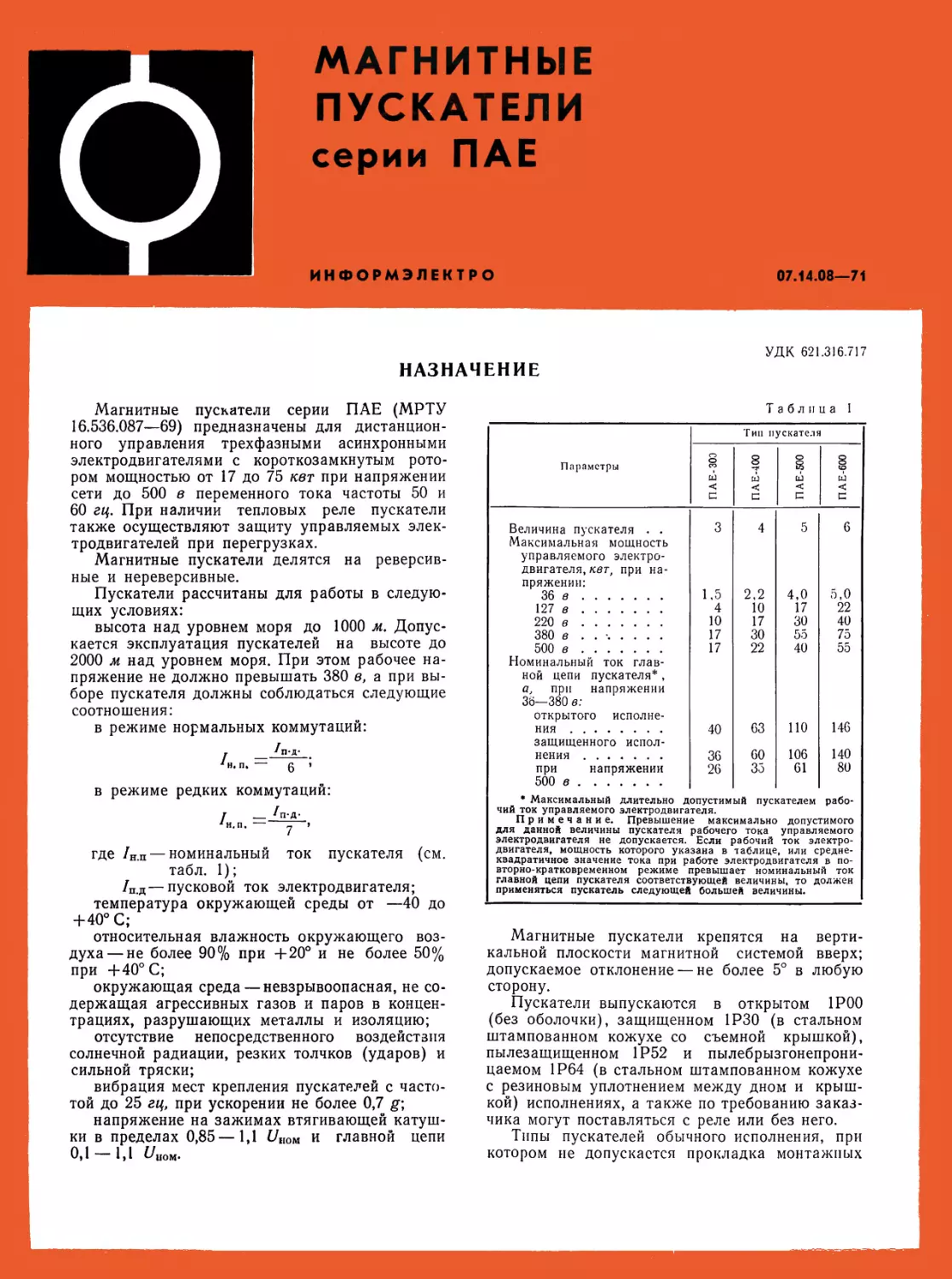

МАГНИТНЫЕ
ПУСКАТЕЛИ
серии ПАЕ
НФОРМЭЛЕКТРО
07.14.08—71
НАЗНАЧЕНИЕ
Магнитные пускатели серии ПАЕ (МРТУ
16.536.087—69) предназначены для
дистанционного управления трехфазными асинхронными
электродвигателями с короткозамкнутым
ротором мощностью от 17 до 75 кет при напряжении
сети до 500 в переменного тока частоты 50 и
60 гц. При наличии тепловых реле пускатели
также осуществляют защиту управляемых
электродвигателей при перегрузках.
Магнитные пускатели делятся на
реверсивные и нереверсивные.
Пускатели рассчитаны для работы в
следующих условиях:
высота над уровнем моря до 1000 м.
Допускается эксплуатация пускателей на высоте до
2000 м над уровнем моря. При этом рабочее
напряжение не должно превышать 380 в, а при
выборе пускателя должны соблюдаться следующие
соотношения:
в режиме нормальных коммутаций:
. Ai-д-
в режиме редких коммутации:
где /н.п — номинальный ток пускателя (см.
табл. 1);
/п.д—пусковой ток электродвигателя;
температура окружающей среды от —40 до
+ 40° С;
относительная влажность окружающего
воздуха— не более 90% при +20° и не более 50%
при +40° С;
окружающая среда — невзрывоопасная, не
содержащая агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию;
отсутствие непосредственного воздействия
солнечной радиации, резких толчков (ударов) и
сильной тряски;
вибрация мест крепления пускателей с
частотой до 25 гц, при ускорении не более 0,7 g\
напряжение на зажимах втягивающей
катушки в пределах 0,85—1,1 Ull0M и главной цепи
0,1-1,1 иион.
УДК 621.316.71
Таблица 1
Параметры
Тип пускателя
<
Величина пускателя . .
Максимальная мощность
управляемого
электродвигателя, кет, при
напряжении:
36 в
127 в
220 в
380 в . . •
500 в
Номинальный ток
главной цепи пускателя* ,
а, при напряжении
36—380 в:
открытого
исполнения
защищенного
исполнения
напряжении
при
500 в
1,5
4
10
17
17
40
36
26
<
<
2,2
10
17
30
22
63
60
35
4,0
17
30
55
40
ПО
106
61
5,0
22
40
75
55
146
140
80
* Максимальный длительно допустимый пускателем
рабочий ток управляемого электродвигателя.
Примечание. Превышение максимально допустимого
для данной величины пускателя рабочего тока управляемого
электродвигателя не допускается. Если рабочий ток
электродвигателя, мощность которого указана в таблице, или
среднеквадратичное значение тока при работе электродвигателя в
повторно-кратковременном режиме превышает номинальный ток
главной цепи пускателя соответствующей величины, то должен
применяться пускатель следующей большей величины.
Магнитные пускатели крепятся на
вертикальной плоскости магнитной системой вверх;
допускаемое отклонение — не более 5° в любую
сторону.
Пускатели выпускаются в открытом 1Р00
(без оболочки), защищенном 1Р30 (в стальном
штампованном кожухе со съемной крышкой),
пылезащищенном 1Р52 и пылебрызгонепрони-
цаемом 1Р64 (в стальном штампованном кожухе
с резиновым уплотнением между дном и
крышкой) исполнениях, а также по требованию
заказчика могут поставляться с реле или без него.
Типы пускателей обычного исполнения, при
котором не допускается прокладка монтажных

проводов главной цепи внутри кожуха (согласно
п. 3.30 МРТУ 16.536.087—69), приведены в
табл. 2.
Типы пускателей увеличенного исполнения,
допускающего прокладку монтажных проводов
главной цепи внутри кожуха (согласно п. 3.31
МРТУ 16.536.087—69) приведены в табл. 3.
Величина
пускателя
3
4
5
6
Наличие кно- 1
пок
управления
Нет
»
Есть
Нет
»
Есть
Нет
»
Есть
Нет
»
Исполнение
пускателя 1
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Таб
лиц а 2
Тип пускателя обычного исполнения 1
открытое
ПАЕ-311
ПАЕ-313
—
ПАЕ-411
ПАЕ-413
—
| ПАЕ-511
ПАЕ-513
—
ПАЕ-611
ПАЕ-613
ПАЕ-312
ПАЕ-314
—
ПАЕ-412
ПАЕ-414
—
ПАЕ-512
ПАЕ-514
—
ПАЕ-612
ПАЕ-614
защищенное
без реле
ПАЕ-321
ПАЕ-323
ПАЕ-325
ПАЕ-421
ПАЕ-423
ПАЕ-425
ПАЕ-521
ПАЕ-523
ПАЕ-525
ПАЕ-621
ПАЕ-623
с реле
ПАЕ-322
ПАЕ-324
ПАЕ-326
ПАЕ-422
ПАЕ-424
ПАЕ-426
ПАЕ-522
ПАЕ-524
ПАЕ-526
ПАЕ-622
ПАЕ-624
пылезащищенное
без реле
ПАЕ-331
ПАЕ-333
ПАЕ-335
ПАЕ-431
ПАЕ-433
ПАЕ-435
ПАЕ-531
ПАЕ-533
ПАЕ-535
ПАЕ-631
ПАЕ-633
с реле
ПАЕ-332
ПАЕ-334
ПАЕ-336
ПАЕ-432
ПАЕ-434
ПАЕ-436
1 ПАЕ-532
ПАЕ-534
ПАЕ-536
ПАЕ-632
ПАЕ-634
пылебрызгонепроница- 1
емое 1
без реле
ПАЕ-341
ПАЕ-343
ПАЕ-345
ПАЕ-441
ПАЕ-443
ПАЕ-445
ПАЕ-541
ПАЕ-543
ПАЕ-545
ПАЕ-641
ПАЕ-643
с реле 1
ПАЕ-342
ПАЕ-344
ПАЕ-346
ПАЕ-442
ПАЕ-444
ПАЕ-446
ПАЕ-542
ПАЕ-544
ПАЕ-546 1
ПАЕ-642
ПАЕ-644 ,
1 Величина
1 пускателя
3
4
5
6
Наличие
кнопок
управления
Нет
»
Есть
Нет
»
Есть
Нет
>
Есть
Нет
»
Исполнение
пускателя
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Нереверс.
Нереверс.
Реверсивн.
Таблица 3
Тип пускателя увеличенного исполнения 1
защищенное
без реле
ПАЕ-351
ПАЕ-353
ПАЕ-355
ПАЕ-451
ПАЕ-453
ПАЕ-455
ПАЕ-551
ПАЕ-553
ПАЕ-555
ПАЕ-651
ПАЕ-653
с реле
ПАЕ-352
ПАЕ-354
ПАЕ-356
ПАЕ-452
ПАЕ-454
ПАЕ-456
ПАЕ-552
ПАЕ-554
ПАЕ-556
ПАЕ-652
ПАЕ-654
пылезащищенное
без реле
ПАЕ-361
ПАЕ-363
ПАЕ-365
ПАЕ-461
ПАЕ-463
ПАЕ-465
ПАЕ-561
ПАЕ-563
ПАЕ-565
ПАЕ-661
ПАЕ-663
с реле
ПАЕ-362
ПАЕ-364
ПАЕ-366
ПАЕ-462
ПАЕ-464
ПАЕ-466
ПАЕ-562
ПАЕ-564
ПАЕ-566
ПАЕ-662
ПАЕ-664
пылебрызгонепроницаемое 1
без реле
ПАЕ-371
ПАЕ-373
ПАЕ-375
ПАЕ-471
ПАЕ-473
ПАЕ-475
ПАЕ-571
ПАЕ-573
ПАЕ-575
ПАЕ-671
ПАЕ-673
с реле 1
ПАЕ-372
ПАЕ-374
ПАЕ-376
ПАЕ-472
ПАЕ-474
ПАЕ-476
ПАЕ-572
ПАЕ-574
ПАЕ-576
ПАЕ-672
ПАЕ-674
Расшифровка обозначения
пае □ □ □
обычное (см.
табл. 2)
-серия
• величина: 3, 4, 5, 6 (в соответствии с табл. 1)
- Исполнение:
1 — открытое
2 — защищенное
3 — пылезащищенное
4 — пылебрызгонепроницаемое
5 — защищенное
увеличенное б _ пылезащищенное
(см. таол. б\ 7—пылебрызгонепроницаемое
Дополнительные признаки:
1 — без теплового реле, нереверсивные
2 — с тепловым реле, нереверсивные
3 — без тепловых реле, реверсивные
4 -*- с тепловыми реле, реверсивные
5 — без тепловых реле нереверсивные, со встроенными
в оболочку кнопками «ПУСК» и «СТОП»
6 — с тепловыми реле, нереверсивные, со встроенными
в оболочку кнопками «ПУСК» и «СТОП»

ТЕХНИЧЕСКИЕ ДАННЫЕ
Пускатели рассчитаны для работы в
продолжительном, непрерывном,
повторно-кратковременном режимах при частоте до 600 вкл./ч и
ПВ=40%.
Пускатель надежно включается при
напряжении катушки не ниже 85% от
номинального.
Электрическая износоустойчивость контактов
в режиме нормальных коммутаций при U1I0M =
= 380 в, номинальном токе и coscp = 0,35, для
пускателей серий ПАЕ-300 и ПАЕ-400 — не менее
2,0 млн. циклов; для пускателей серий ПАЕ-500
м ПАЕ-600 — не менее 1,0 млн. циклов.
Механическая износоустойчивость пускателей
для пускателей серий ПАЕ-300, ПАЕ-400—7—
8 млн. циклов, для ПАЕ-500, ПАЕ-600—5—7 млн.
циклов.
В режиме редких коммутаций пускатели
должны включать 10-кратный и отключать
8-кратный номинальный ток при напряжении 1,1
номинального и коэффициенте мощности 0,35 и после
50-кратного включения—отключения не
должны иметь повреждений главных контактов.
В пускателях применены тепловые реле серии
ТРП и ТРИ с широким диапазоном
регулирования уставок тока, которые в состоянии
поставки откалиброваны на номинальный ток
пускателя.
При выборе величины пускателя следует
руководствоваться данными табл. 1—5.
Тип
пускателя
ПАЕ-300
ПАЕ-400
ПАЕ-500
ПАЕ-600
Тип теплового
реле
ТРН-40
ТРП-60
ТРП-150
ТРП-150
* Максимальные токи пр
/нз— номинальный ток р
/но— номинальный ток j
ТЕХНИЧЕСКИЕ ДАННЫЕ
с
п
ч
о
CQ
и
? с
1
2
2
2
Маркировка
сменных
нагревателей
тепловых реле
12,5
16
20
25
32
40
20
25
30
40
50
60
50
60
80
100
120
100
120
150
ТЕПЛОВЫХ РЕЛЕ ПУСКАТЕЛЕЙ
Для пускателей открытого
номинальный
ток теплового
элемента реле
в пускателе
/но нулевой
уставки, а
12,5
16
20
25
32
40
20
25
30
40
50
60
50
60
77
94
112
94
111
139
одолжительного режима определяют*
1ля защищенного пускателя;
1ля открытого пускателя.
исполнения
максимальный ток
продолжительного режима реле
в пускателе*, не белее
по отношению
к/но
1,25
1,0
1,25
1,05
1,25
1,15
0,95
1,25
1,05
а
15,6
20
25
31,2
40
40
25
31
37,5
50
62,5
63
62,5
75
96,3
108
106,2
117
138
146
:я номинальным током конт
Та
блина 4
Для пускателей защищенного |
номинальный
ток теплового
элемента реле
в пускателе
/нз нулевой
уставки, а
12,5
16
20
25
32
40 1
18,5
24
27
36
42
50
42
51
71
86
98
86
98
| 115
актора соответс
исполнения
максимальный
ток продолжи-1
тельного режима реле в i
пускателе*, не более 1
по отношению
к 7нз
1,25
1,15
0.9
1,25
1,2
1,25
1,2
1,05
1,25
1 ^1
твующей велич
а 1
15,6
20
25
31,2
35,6
36
23,1
30
33,7
45
52,5
60 |
52,5
63,8
88,7
103
103
105
122,5
126
ины.

Таблица 5
ОБМОТОЧНЫЕ ДАННЫЕ ПУСКАТЕЛЕЙ
1 _ «
шина
сател
1 4 О
1 CQ к
з
4
5
6
Каталожный номер катушек
при частоте
50 гц
дк-зо
ДК-31
ДК-32
дк-зз
ДК-34
ДК-35
ДК-36
ДК-37
ДК-37-1
ДК-38
ДК-39
ДК-40
ДК-41
ДК-42
ДК-43
ДК-44
ДК-45
ДК-46
ДК-47
ДК-47-1
ДК-48
ДК-49
ДК-50
ДК-51
ДК-52
ДК-53
ДК-54
ДК-55
ДК-56
ДК-57
ДК-57-1
ДК-58
ДК-59
ДК-60
ДК-61
ДК-62
ДК-63
ДК-64
ДК-65
ДК-66
ДК-67
ДК-67-1
ДК-68
ДК-69 |
Примечание.
маги толщиной 0,05 мм
60 гц
дк-зоо
дк-зю
ДК-320
дк-ззо
ДК-340
ДК-350
ДК-360
ДК-370
ДК-370-1
ДК-380
ДК-390
ДК-400
ДК-410
ДК-420
ДК-430
ДК-440
ДК-450
ДК-460
ДК-470
ДК-470-1
ДК-480
ДК-490
ДК-500
ДК-510
ДК-520
ДК-530
ДК-540
ДК-550
ДК-560
ДК-570
ДК-570-1
ДК-580
ДК-590
ДК-600
ДК-610
ДК-620
ДК-630
ДК-640
ДК-650
ДК-660
ДК-670
ДК-670-1
ДК-680
ДК-690 |
При намотке
. Катушку нам
Напряжение
катушки, в
36
по
127
220
230
240
380
400
415
440
500
36
ПО
127
220
230
240
380 1
400
415
440
500
36
110
127
220
230
240
380
400
415
440
500
36
ПО
127
220
230
240
380
400
415
440
500 |
необходимо ч
атывать прово;
Диаметр провода, мм, без
изоляции при частоте
50 гц
0,62
0,38
0,35
0,27
0,25
0,25
0,2
0,19
0,19
0,18
0,17
0,90
0,47
0,47
0,35
0,35
0,35 ,
0,27
0,27
0,27
0,25
0,23
1.20
0,69
0,64
0,49
0,49
0,49
0,35
0,35
0,35
0,35
0,31
1,56
0,83
0,83
0,62
0,62
0,62
0,47
0,47
0,47
0,47
0,41 |
ерез 3—5 ряде
Юм марок ПЭЕ
60 гц
0,69
0,41
0,38
0,29
0,29
0,27
0,21
0,21
0,21
0,20
0,19
1.0
0,53
0,53
0,41
0,41
0,41
0,31 1
0,31
0,31
0,27
0,25
1,40
0,77
0,72
0,55
0,55
0,55
0,41
0,41
0,41
0,41
0,35
1,74
0,93
0,93
0,69
0,69
0,69
0,53
0,53
0,53
0,53
0,44 |
)в прокладыва
$-2 и ПЭТВ-2 и
Число витков пои частоте
50 гц
350
1070
1230
2130
2230
2340
3680
3880
4000
4250
4850
260
800
920
1600
1680
1750
2760
2920
3000
3210
3640
198
605
700
1200
1250
1310
2070
2180
2260
2400
2730
147
445
516
890
935
975
1540
1620
1680
1780
2020
60 гц
290
890
1020
1770
1860
1950
3070
3230
3340
3530
4030
220
660
770
1335
1400
1460
2306
2440
2500
2680
3034
166
506
585
1000
1045
1090
1720
1800
1860
2000
2280
122
372
430
740
775
815
1280 I
1350
1400
1480
1672
Сопротивление катушки, ом,
при частоте
50 гч
2,7±0,27
23±2,3
31.2±3,1
91±9,1
109±10,9
126 ±12,6
284±28,4
332±33,2
342±34,2
410±41
520 ±52
1,46±0,1
14.3±1
18,2±1,7
56±5
62,5±6
65+6
166±15
172±17
180±18
220 ±22
300*30
0,61±0,06
5,7±0,5
7,85±0,7
23,6±2,1
24,5±2,2
25,5±2,5
79,4±7,2
84±8,5
88±8,8
92±10
193±19
0,38±0,04
3,58±0,36
4,1±0.4
14,27±1,42
15,58±1,56
16,97±1,7
43,09±4,3
47,73±4,8
51,45±5,2
57,75±5,8
73,96±7,4
60 гц
1,8±0,18
16,1±1,61
21,6±2,16
65±6,5
UT66±6.6
81,5+8,15
216±21,6
220 ±25
234±23,4
261±26,1
346zt34,6 I
1,18±0,
9,8±,1 1
П,8±1
1 34±3
41,5±4
54,5±5
86zt8
125±12
146±14
158±16
210±21
0,4±0,04
3,8-ь0,35
5.2±0,5
15,7tl,6
16±1,7
31±:3
4S,6±4,8
51±5,1
53±5,3
56 ±5,6
87,5±8,8
0,26±0,02
2,39±0,23
3,19±0,32
,9,58±0,95
0,44±1,04
11,36±1,13
28,17±2,8
31,2±3,1
33,44±3,4
37,84zt3,8
48,97±4,9
ть электроизоляционные прокладки из телефонной бу- |
пропитывать
электроизоляци
онным лаком. 1
В зависимости от линейного напряжения,
исполнения и величины пускателей мощность и ток
управляемых электродвигателей должны
соответствовать табл. 1.
Номинальные токи тепловых элементов,
приведенные в табл. 4, и номинальные токи уставки
реле, встроенных в пускатели, в отличие от
соответствующих характеристик отдельно
установленных реле, отнесены к температуре
окружающего воздуха, равной +40°С.
Пределы регулирования номинального тока
уставки, соответствующие крайним положениям
регулятора уставки, реле (на «—5» и «+5»
делениях шкалы реле) составляют для ТРН-40
(0,75 +1,3 ±0,08) и для ТРП-60 и ТРП-150
(0,74 -*-1,25 ±0,05) соответствующего /Но или /нз
номинального тока теплового элемента в
пускателе.
Эксплуатация пускателей в
продолжительном и прерывисто-продолжительном режимах
при токах, превышающих максимальные токи
продолжительного режима, указанные в табл.4,
не допускается.

конструкция
Магнитные пускатели серии ПАЕ созданы на
базе поворотно-рычажных контакторов (рис. 1)
и тепловых реле с «прыгающим»
термоэлементом.
Все узлы собраны на общем основании:
стальном штампованном в пускатстях 4, 5, 6-й
величины— и пластмассовом — в пускателе 3-й
величины.
Рис. 1. Общий вид и разрез контактора
/ — основание. 2 — сердечник; 3 — втягивающая катушка; 4 —
чека сердечника; 5—якорь; 6 — пружина амортизации сердечника;
7 — дугогасительная камера; 8 — неподвижный контакт; 9 —
подвижный контакт; 10 — возвратная пружина; //—ось якоря
Катушки имеют пластмассовые каркасы и
жесткие выводы.
Главные контакты пускателей состоят из
неподвижных и подвижных контактов мостикового
типа. Главные контакты расположены в
закрытой дугогасительной камере. Для более
интенсивного гашения дуги в камерах пускателей
установлены дугогасительные решетки.
Пускатели могут поставляться по
следующему сочетанию блок-контактов: 1з.+ 1р.; 2з. + 2р;
Зз. + Зр.; 2з. + 4р.; 4з. + 2р. В указанное
количество блок-контактов входят блок-контакты,
осуществляющие нулевую защиту:
1з. — для нереверсивного пускателя;
2з.— для реверсивного пускателя.
Для электрической блокировки и нулевой
защиты реверсивного пускателя используются
блок-контакты 2з. + 2р.
В трехмостиковой блок-приставке
допускается перестановка потребителем двух
блок-контактов с замыкающего на размыкающий и наоборот.
При отсутствии указания в заказе о числе
блок-контактов нереверсивные пускатели
поставляются с 1з. блок-контактом, а реверсивные с
2з. + 2р. блок-контактами.
Нулевая защита обеспечивается
замыкающими контактами блок-контакта.
Реверсивные пускатели дополнены узлом
механической блокировки, которая также
защищает от одновременного включения обоих контак*
торов.
Защита двигателей от перегрузки
осуществляется тепловыми реле: двумя однофазными
серии ТРП в пускателях 4, 5 и 6-й величин и одним
двухфазным серии ТРИ в пускателях 3-й
величины.
При перегрузке электродвигателя на 20%
реле отключает его в течение не более 20 мин, если
пускатель был нагрет номинальным током до
установившейся температуры (при температуре
окружающей среды +40°С).
Реле ТРП имеют самовозврат и ручной
возврат. Реле ТРН имеют только ручной возврат.
Для возврата следует нажать кнопки,
расположенные на реле или крышке кожуха пускателя,
не более чем через 40 сек с момента
срабатывания реле (при меньшем отрезке времени реле
может снова отключить электродвигатель).
Тепловые реле не предохраняют
электродвигатель от токов короткого замыкания. Для этой
цели в схеме необходимо предусмотреть плавкие
предохранители.
Электрические схемы соединения пускателей
приведены на рис. 2—3.
а к электродвигателю
Рис. 2. Электрическая схема пускателя
серии ПАЕ-Э00
а — нереверсивного; б — реверсивного

К злектродВигателй
4 К электродвигатели*
_=£—= = =-
к электродвигателю
Vt
i i i
i i i
J i '
5f <T7| | LJhJ I
L__fL t5_J£_ > i I
J/7/ Л/7? ф^
Рис. З. Электрические схемы
пускателей серий ПАЕ-400 ПАЕ-500
ПАЕ-600
а — нереверсивного; б — реверсивного
ГАБАРИТЫ, УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габариты и установочные размеры, а также
расположение сальников и надрубов в кожухах
пускателей приведены в табл. 6 и на рис. 4—7.
Поставка запасных частей производится за
счет заказчика по отдельным заказам, в
номенклатуре, указанной в табл. 7.
4
h
/*~7
шш
V
.Xi;
|ф- -Ф" -ф[|^
1 -т I
|. A,tM I
*м
I
й
\
Г
J J
1 ^
^
Чv I
1 1
Г
\Jom8 ФЦ
а
Рис. 4. Габариты и установочные размеры
пускателя ПАЕ-300 открытого исполнения
а — нереверсивного, С — реверсивного
Рис. 5. Габариты и установочные размеры пускателя
серий ПАЕ-400, ПАЕ-500, ПАЕ-600 открытого исполнения
а - нереверсивного, б - реверсивного

hir\ 1 ,
е±э
|§ТЦ|
1 ^J^l |
L ^*»Hjl«
i ,
/ i—i
J ik
1 ^
1 -и 1
A
£
f
* s. j
Я
V. ^Ц
///_Г
Г ^
r
t—'
HL
Рис. 6. Габариты и установочные размеры пускателей
а — защищенного исполнения; б — пылезащищенного исполнения;
в — пылебрызгонепроницаемого исполнения
Рис. 7. Габариты и установочные размеры пускателей
ПАЕ-300, нереверсивных, защищенных, в увеличенных
оболочках
/>
A iff,?
Аз Аи
"^^—U-t^>
ЗЕ
4
-^^
ix
fH^ft
ф
*
_^^_
1
i^p^ ^р\
л
^
<№-

Таблица 6
Тип пуска- 1
1 Т6ЛЯ I
ПАЕ-311
ПАЕ-312
ПАЕ-313
ПАЕ-314
ПАЕ-321
ПАЕ-322
ПАЕ-325
ПАЕ-326
ПАЕ-351
ПАЕ-352
ПАЕ-355
ПАЕ-356
ПАЕ-331
ПАЕ-341
ПАЕ-332
ПАЕ-342
ПАЕ-335
ПАЕ-345
ПАЕ-336
ПАЕ-346
ПАЕ-361
ПАЕ-371
ПАЕ-362
ПАЕ-372
ПАЕ-365
ПАЕ-375
ПАЕ-366
ПАЕ-376
ПАЕ-323 |
ПАЕ-324
ПАЕ-353
ПАЕ-354
ПАЕ-333
ПАЕ-343
ПАЕ-334
ПАЕ-344
ПАЕ-363
ПАЕ-373
ПАЕ-364
ПАЕ-374
ПАЕ-411
ПАЕ-412
ПАЕ-511
ПАЕ-512
1 ПАЕ-611
ПАЕ-612
ПАЕ-413
ПАЕ-414
ПАЕ-513
ПАЕ-514
ПАЕ-613
ПАЕ-614
1 ПАЕ-421
ПАЕ-422
1 ПАЕ-425
1 ПАЕ-426
1 ПАЕ-521
ПАЕ-522
1 ПАЕ-525
1 ПАЕ-526
1 ПАЕ-621
1 ПАЕ-622
1 ПАЕ-441
1 ПАЕ-431
ПАЕ-442
ПАЕ-432
ПАЕ-445
Размеры, мм
L
277
366
277
366
305
375
440
440
305
375
305
375
357
357
425
425
500
500
500
500
357
357
425
425
357
357
425
425
305
375
300
442
357
357
425
425
357
357
500
500
357
357
430
445
455
470
315
369
370
450
390
470
1 440
440
535
535
535
615
615
615
615
615
515
515
515
515
605
в
120
120
245
245
175
175
225
225
300
300
300
300
220
220
220
220
265
265
265
265
340
340
340
340
340
340
340 '
340
300
300
375
390
340
340
340
340
410
410
425
425
190
190
200
200
230
230
345
345
390
390
435
435
225
225
245
245
245
285
285
285
285
480
265
265
265
265
282
я
120
120
120
120
132
137
157
162
132
137
132
137
150
150
153
153
180
180
185
185
150
150
155
155
150
150
155
155
132 1
137
132
165
150
150
155
155
155
155
180
180
132
132
160
160
180
180
132
132
170
170
185
185
156
165
175
180
180
210
210
210
205
220
175
175
180
180
195
А
130
130
130
130
210
277
334
334
210
277
210 1
217
280
280
347
347
422
422
422
422
280
280
347
347
280
280
347
347
210
277
210
334
280
280
347
347
280
280
422
422
246
246
280
280
305
305
246
246
279
279
305
305
334
334
410
410
410
480
480
480
480
480
422
422
422
422
512
Аг
95
95
219
219
85
85
128 1
128
210
210
210
210
155
155
155
155
207
207
207
207
280
280
280
280
280
280
280
280
210
210
277
274
280
280
280
280
347
347
367
367
135
135
154
154
180
1 180
305
305
340
340
384
384
128
128
128
128
130
150
150
150
150
150
207
207
207
207
222
Ал
56
56
56
56
49
49
49
49
49
49
49
49
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
49
49
46
54
39
39
39
39
39
39
39
39
68
68
76
91
72,5
81
7
61
9
87
9
81
53
53
61
61
61
66
66
66
66
66
47
47
47
47
47
D
6,5
6,5
6,5
6.5
6.5
6,5
6,5
6,5
6,5
6,5
6,5
ЬЬ\
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
5'5
6,5
6.5
6,5
6,5
Ьъ\
g.5
£>51
6,5
6,5 1
£'5
5.5
£>5
£.5
5>5
§5
§5
55
65
7'
7
9
9
9
9
7
7
9
9
9
9
5>5
6 5
8 5
8 5
8 5
Ю,5
Ю,5
10,5
10,5
10.5
6,5
6,5
6,5
6,5
6,5
А.±1
—
—
—
17,5
17,5
12 |
12
18
18
18
18
52
52
52
52
69
69
69
69
52
52
52
52
52
52
52
52
18
18
18
Ю,5
52
52
52
52
51
51
61
61
_
__
__
__
__
тш^
__
__
_^
__
_
__
12,0
12,0
4,5
45
24
15
15
15
35
35
61
61
61
61
61
А4±1
—
—
—
50
50
48
48
50
50
50
50
51
51
51
51
91
91
91
91
67
67
67
67
67
67
67
67
50
50
50
50
51
51
51
51
67
67
85
85
__
_«.
—
_
48
48
48
48
60
60
60
1 60
80
80
91
91
91
91
91
А*±1
—
—
—
70,5
70,5
70,5
70,5
—
—
•—
__
52,5
52,5
52,5
52,5
52,5
52.5
52,5
52,5
__
70,5
50
__
—
__
52,5
52,5 1
75
75
.
__
__
__
__
w^_
___
ттш.
___
—
__
—
—
—
—
—
—
—
—
—
Я,±1
—
35,5
35,5
43,5
43,5
35,5
35,5
35,5
35,5
40
40
40
40
43
43
43
43
40
40
40
40
40
40
40
40
35,5
35,5
35,5
35,5
40
40
40
40
40 |
40
44
44
_
_.
__
—_
__
__
__
_
__
42,5
42,5
42,5
42,5
52
52,5
52,5
52.5
57,5
57,5
47
47
47
47
1 47
S-03
—
0,8
0,8
1
1
1,2
1,2
1,2
1,2
10
10
ю
ю
ю
ю
ю
ю
ю
ю
ю
ю
ю
ю
ю
ю
1,0
1,0
1»2
1.4
ю
ю
10
10
10
10
10
10
__
__
_
__.
__
1
1
1.4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
10
10
10
10
10
Вес, кг 1
2,2
2,7
4,5
5,0
3,7
4,5
6 2
6,7
5,0
6,0
5,3
6,3
6,4
6,4
7,5
7,5
8,7
SJ
9,3
9,3
7,3
7,3
8,3
8,3
7 J
7,7
8,8
8,8
7,0
8,3
7,5
10,3
9,4
9,4
10,9
10,9
10,1
10,1
14,2
14,2
4,5
5,3
6,4
7,2
8,9
9,7
9,4
10,2
12,8
13,6
18,3
1 19,3
7,3
8,3
10,5
11,5
11,9
14,0
13,3
14,5
15,4
16,5
11,6
11,6
12,6
12,6
13,6

Продолжение табл. 6
Тип пуска-
ПАЕ-435
ПАЕ-446
ПАЕ-436
ПАЕ-531
ПАЕ-541
ПАЕ-532
ПАЕ-542
ПАЕ-631 |
ПАЕ-641
ПАЕ-632
ПАЕ-642
ПАЕ-545
ПАЕ-535
ПАЕ-546
ПАЕ-536
ПАЕ-451
ПАЕ-452
ПАЕ-455
ПАЕ-456
ПАЕ-551
ПАЕ-552
ПАЕ-555
ПАЕ-556
ПАЕ-651
ПАЕ-652
ПАЕ-461
ПАЕ-471
ПАЕ-462
ПАЕ-472
ПАЕ-465
ПАЕ-475
ПАЕ-466
ПАЕ-476
ПАЕ-561
ПАЕ-571
ПАЕ-562
ПАЕ-572
ПАЕ-565
ПАЕ-575
ПАЕ-566
ПАЕ-576
ПАЕ-661
ПАЕ-671
ПАЕ-662
ПАЕ-672
ПАЕ-423
ПАЕ-424
ПАЕ-523
ПАЕ-524
ПАЕ-623
ПАЕ-624
ПАЕ-453
ПАЕ-454
ПАЕ-553
ПАЕ-554
ПАЕ-653
ПАЕ-654
ПАЕ-443
ПАЕ-433
ПАЕ-444
ПАЕ-434
ПАЕ-533
ПАЕ-543
ПАЕ-534
ПАЕ-544
ПАЕ-633
ПАЕ-643
Размеры, мм 1
L
605
605
605
610
610
685
685
710 |
710
710
710
685
685
685
685
442
442
442
442
535
535
535
535
615
615
515
515
515
515
515
515
515
515
615
615
615
615
615
615
615
615
710
710
710
710
442
442
535
535
615
615
535
535
615
615
615
615
515
515
515
1 515
615
615
615
615
710
710
в
282
282
282
290
290
330
330
325 1
325
520
520
330
330
330
1 330
390
390
390
390
435
435
435
435
480
480
426
426
426
426
420
420
420
420
480
480
480
480
480
480
480
480
520
520
520
520
390
390
435
435
480
480
435
435
480
480
615
615
425
425
425
425
470
470
470
470
520
520
я
195
200
200
195
195
225
225
225
225
235
235
225
225
225
1 225
156
165
156
165
190
195
190
195
215
220
175
175
180
180
180
180
180
180
205
205
212
212
205
205
212
212
230
230
235
235
156
165
190
195
215
220
187
194
210
215
215
220
175
175
180
1«0
205
205
212
! 212
230
230
А
512
512
512
512
512
592
592
592
592 |
592
592
592
592
592
592
334
334
334
334
410
410
410
410
480
480
422
422
422
422
422
422
422
422
512
512
512
512
512
512
512
512
592
592
592
592
334
334
410
410
480
480
410
410
480
480
480
480
422
422
422
422
512
512
512
512
592
592
Ах
222
222
222
256
256
262
262
262
262 1
457
457
262
262
262
262
274
274
1 274
275
318
318
318
318
345
345
367
367
367
367
367
367
367
367
412
412
412
412
412
412
412
412
457
457
457
457
274
274
320
320
345
345
318
318
345
345
480
480
367
367
367
367
412
412
412
412
457
457
А,
47
47 |
47
45
45
45
45
59
59
59
59
45
45
45
45
54
54
i 54
54
61
61
61
61
66
66
47
47
47
47
47
47
47
47
51.5
51.5
51,5
51,5
51.5
51,5
51,5
51.5
59
59
59
59
56
56
61
61
66
66
61
61
66
66
66
66
47
47
47
47
51,5
51,5
51,5
51,5
59
59
D
6,5
6,5
6,5
"
И
И
и
и
!1
!1
И 1
I И
*1
и
^
6,5
6,5
6,5
6,5
8.5
8,5
8,5
8,5
Ю,5
Ю,5
6,5
6,5
6,5
6,5
6,5
6.5
6,5
6.5
И
И
11
11
И
и
И
11
11
И
И
11
6,5
6,5
8.5
8.5
10,5
10,5
8,5
8,5
10,5
10,5
10,5
10,5
6,5
6,5
6,5
6,5
11
11
11
11
11
11
As±l
61
61
61
71
71
71
71
103
103
103
121
71
71
71
71
5
5
5
5
25
25
25
25
35
35
61
61
1 61
61
61
61
61
61
71
71
71
71
71
71
71
71
103
103
103
103
5,0
5,0
24
24
35
35
4,5
4,5
15
15
35
35
61
61
61
61
71
71
71
71
103
103
л«±1
91
91
91
90
90
90 1
90
82
82
82
82
90
90
90
90
48
48
48
48
60
60
60
60
80
80
91
91
91
1 91
91
91
91
91
90
90
90
90
90
90
90
90
82
82
82
82
48
48
60
60
80
80
48
48
60
60
80
80
91
91
91
91
90
90
90
90
82
82
Ал±1
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
| —
".±1
47
47
47
55,0
55,0
55,0
55,0
60
60 !
60
60
55
55
55
55
42,5
42,5
42,5
42.5
52
52
52
52
57,5
57,5
47
47
47
47
47
47
47
47
55
55
55
55
55
55
55
55
60
60
60
60
42,5
42,5
52
52
57,5
57,5
42,5
42,5
52,5
52,5
57,5
57,5
47
47
47
47
55
55
55
55
60
60
S-03
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
1,4
1.4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1.4
10
10
10
10
10
10
10
10
10
10
1 10
10
10
10
10
10
10
10
10
10
1.4
1.4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1.4
1.4
1,4
10
10
10
10
10
10
10
10
10
10
Вес, кг 1
13,6
14,6
14,6
13,2
13,2
14,8
14,8
17,6
17,6
18,4
18,4
13,8
13,8
15,6
15,6
11,3
12,3
11,9
12,9
15,8
16,8
16,1
17,2
19,5
20,7
15,5
15,5
16,5
16,5
15,5
15,5
16,5
16,5
20,7
20,7
21,9
21,9
21,6
21,6
22,3
22,3
24,3
24,3
25,6
25,6
16
17
21,5
22,3
28,8
30,2
19,1
20,1
23,1
24,1
31,3
32.7
18,6
18,6
19,6
19,6
22,7
22,7
23,9
23,9
30,4
30,4

Продолжение табл. б
1 Тии иуска-
1 теля
ПАЕ-634
ПАЕ-644
ПАЕ-463
ПАЕ-473
ПАЕ-464
ПАЕ-474
ПАЕ-563
ПАЕ-573
ПАЕ-564
ПАЕ-574
ПАЕ-663
ПАЕ-673
ПАЕ-664
ПАЕ-674
Размеры, мм 1
L
710
710
605
605
605
605
685
685
685
685
710
710
710
710
Примечание.
1 открытых пускателей.
в
520
520
472
472
472
472
525
525
525
525
655
655
655
655
Указан
Я
235
235
| 205
205
212
212
220
220
230
230
230
230
230
| 230
ные вес
А
592
592
512
512
512
512
592
592
592
592
592
592
592
592
Аг
457
457
412
412
412
412
457
457
457
457
592
592
592
1 592
и размеры L,
л3
59
59
47
47
47
47
45
45
45
45
59
59
59
1 59
В. D —
D
11
И
6,5
6,5
6,5
6,5
Ав±1
103
103
61
61
61
61
71
71
71
71
103
103
103
1 103
А,±\
82
82
91
91
91
91
90
90
90
90
82
82
82
82
наибольшие, с учетом сальников
лл±\
—
—
—
—
—
—
—
—
—
—
—
—
Я,±1
60
60
47
47
47
47
55
55
55
55
60
60
60
60
S-03
10
10
10
10
10
10
10
10
10
10
10
10
10
10
пускателей в оболочках и
Вес, кг
32,1
32,1
22,6
22,6
23,9
23,9
28,2
28,2
29,5
29,5
33,1
33,1
34,8
1 34,8
наконечников
Таблица 7
Наименование запасных и сменных
узлов и деталей
Втягивающие катушки
Нагреватели для тепловых
реле в ассортименте,
указанном в табл. 4
Контактные мосты главных
контактов
Неподвижные контакты
главных контактов
Блок-контактные приставки
двух-или трехмостиковые
Механическая блокировка —
узел
Контактные пружины
контактора
Возвратные пружины
контактора
Упоры сердечника — узел
Втулки чеки упора якоря
Количество запасных и смен-|
ных деталей и
узлов, постав-
ляемых комплектно с пуска- |
телеы
реверсивные
1
Для реле с
по МРТУ 1
Для реле с
по МРТУ 1
3
6
1
—
3
1
2
2
, шт.
нереверсивные!
2
ерии ТРП —
6.523.003—65.
ерии ТРН —
6.523.004—65
6
12
1
1
6
2
2
4
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При формулировании заказа следует указать:
тип пускателя (по табл. 1—4); напряжение
катушки; номинальный ток тепловых элементов
реле; количество блок-контактов; номер МРТУ.
Пример заказа магнитного пускателя
ПАЕ 4-й величины нереверсивного, пылезащи-
щенного, с тепловыми реле, с катушкой на
номинальное напряжение 220 в, с ручным возвратом,
с тепловыми элементами на номинальный ток
40 а, в оболочке с сальниками, с 1з. + 1р. блок-
контактами: «Пускатель магнитный ПАЕ-432
(220-Р-40-К-1з. + 1р.) МРТУ 16.536.087—69».
Заводы-изготовители: «Уралэлектромотор», г. Медного рек (изготовляет всю серию пускателей
ПАЕ); «Бакэлектроавтомат», г. Баку; Электроаппаратный, г. Гомель; Электротехнический, г. Кемерово;
Автоматномеханический, г. Челябинск (пускатели серий ПАЕ-300). Машиностроительный, г. Златоуст —
пускатели ПАЕ-400;
РАССЫЛАЕТСЯ В СЧЕТ ДОГОВОРА
Редакторы: Малышкина Р. С, Дьячкова Э. Г.
Технич. редактор Собакина Н. П.
Корректор Панкратова Н. А.
Т-02393 Сдано в набор 15/Х-70 г. К печати 9/111-71 г. Объем 1,25 п. л.
Формат бумаги 60Х90'/8 Бумага мелован. Тираж 9100
Уч.-изд. л. 1,81
Зак. 1838
Информэлектро, Москва. Е-37
Отпечатано в Оперативно-множительном отделе
Москва, Е-123, 2-й Плехановский пер., 12
