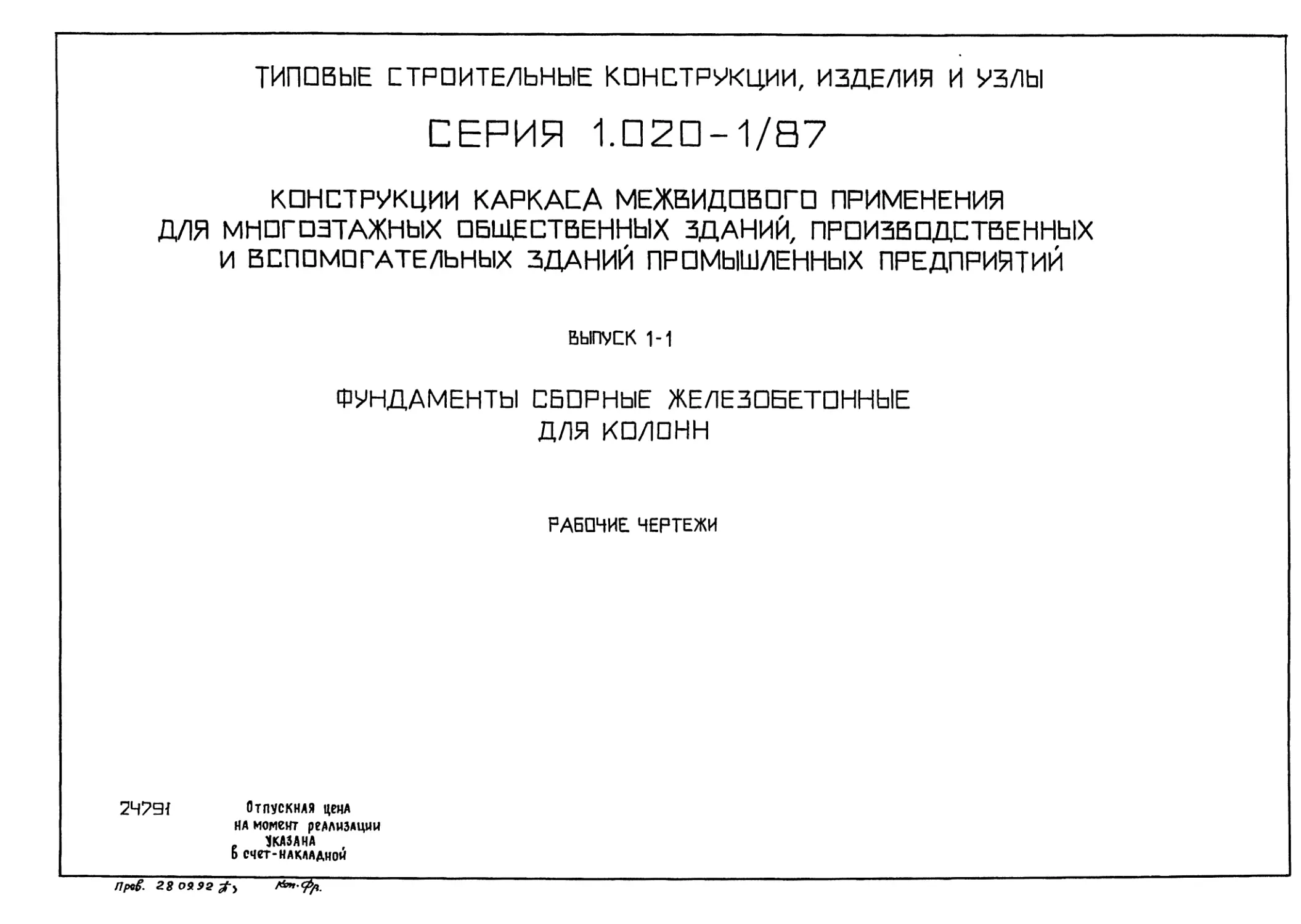

ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.C2C-1/S7
КОНСТРУКЦИИ КАРКАСА МЕЖВИДОВОГО ПРИМЕНЕНИЯ
ДЛЯ МНОГОЭТАЖНЫХ ОБЩЕСТВЕННЫХ ЗДАНИЙ, ПРОИЗВОДСТВЕННЫХ
И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ВЫПУСК 1-1
ФУНДАМЕНТЫ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ КОЛОНН
РАБОЧИЕ ЧЕРТЕЖИ
24291
Отпускная ценл
на момент редлиэАции
. УКАЗАНА
Ь счет-НАКЛАДНОЙ
Проб. 2809 92
ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.D2D-1/87
КОНСТРУКЦИИ КАРКАСА МЕЖВИДОВОГО ПРИМЕНЕНИЯ
ИДЯ МНОГОЭТАЖНЫХ ОБЩЕСТВЕННЫХ ЗДАНИЙ, ПРОИЗВОДСТВЕННЫХ
И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
выпуск 1-1
ФУНДАМЕНТЫ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ КОЛОНН
рабочие чертежи
РАЗРАБОТАНЫ
ТВИЛЗНИИЗП
/ГАИНЖЕНЕР ИНСТИТУТА	П ОДПись
НАЧАЛЬНИК ОТДЕЛА	"
ГЛ.ИНЖЕНЕР ОТДЕЛА
ГЯ. КОНСТРУКТОР ПРОЕКТА
НИИЖБ ГОССТРОЯ СССР
Б.БАРКАЯ
Г.ТУРМАНИДЪЕ
НКАПАНИДЗЕ
«.ВАРТАНОВА
ДИРЕКТОР ИНСТИТУТА	"	р. СЕРЫХ
ЗАВ./1ЛБ0РАТ0РИЕИ	"	В.К/1ЕВЦОВ
УТВЕРЖДЕНЫ
ГОССТРОЕМ СССР
ПРОТОКОЛОТ I2.U.90. NAW
ВВЕДЕНЫ ВДЕЙСТВИЕ ЦНИИП РЕКОНСТРУКЦИИ
ГПРПДПБ С 25.12.91, ПРИКАЗ ПТ 04.42.94 К 22
ЦНИИПРОМЗЛАНИЙ
ГДИНХЕНЕР И НОЛИ ТУТА
НАЧАЛЬНИК ОТДЕЛА
В ГРАЧЕВ
ЬКОДЫШ
ЦНИИЗП ти и тк
директор института	«	б.Цепскми
НАЧАЛЬНИК ОТДЕЛА	-	Б.ВОЛЫНСКИЙ
ГДКПНГГРУКТОР ПРОЕКТА	•	С.ШАЦ
_______________________
Прав. 28.09.92
Коп-
гм?! а
» Обозначение Лр Ку не нт А-		Наименование	Стр.

(.020- 1/87.4 -1-ТТ	Технические требования	з 1
<•020-</87. I-1-K1 v	Фундамент ф<2.9-<	|	7
-К2.	Фундамент ф <2.9-2	|	8
-КЗ	Фундамент ф <5.9-1 ,Ф <5.9-2	1	9 1
-К4 1	Фундамент Ф <в.9-1 ,ф <8.9-2	|	io 1
-К5	Фундамент ф 21.9-1	|
-Кб,	Фундамент Ф <&.9-з, ф<8.н-1	12 I
-К7	Фундамент Ф 21.9-2,ф 2<.9-з	13
-К8	Фундамент Ф21.И-1	1	14
-К.9	Упорная фундаментная плита уфп-1	45
-К 40	Сетка арматурная С1...С6	16
-К«	СЕТКА АРМАТУРНАЯ С7...С<1.ПЕТЛяП1	<7 |
-К <2	Сетка арматурная С <2. Каркас К4.К2	I <8 I
-PC	Ведомость расхода стали , кг	|19 I
Разраб.	Чанкветаазе
ПРОВЕРИЛ	Вартанова
гип	Вартанова
Гл.инж.	Капанадзе
Нам* отд.	Гурман waje

		**
Н.контр.	Bkptawoba
i
1.020-1/87. 4-4
Содержание
гччд/ з
Стадия Лист Листов
Р	1"
ТбилЗНИИЭП
ФОРМАТ АЗ
I.	ОБЩАЯ ЧАСТЬ
I.I. Выпуск I-I,серии 1.020-1/87 содержит рабочие чертежи железо-
*
бетонных фундаментов стаканного типа, устанавливаемых под колонны се-
чением 400x400 мм каркаса межвидового применения для многоэтажных об-
щественных зданий,производственных и вспомогательных зданий промышлен-
ных предприятий,возводимых в обычных условиях строительства на грун- >
тах о неагрессивными, а также слабо и среднеагрессивными грунтовыми
водами, а также рабочие чертежи упорной фундаментной плиты, уотанав-
ливаемой
вып.0-1
под стены подвала.
Указания по применению и номенклатура изделий приведены в
0—2 и 0—0.
Фундаменты разработаны в соответствии о требованиями
СНиП 2.02.01-83 "Основания зданий и сооружений"; СНиП 2.03.01-84*Бе-
тонные и железобетонные конструкции", "Пособия по проектированию ос-
нований зданий и сооружений" (к СНиП 2.02.01-83); "Руководства по про-
ектированию фундаментов на естественном основании под колонны зданий
и сооружений промышленных предприятий", ГОСТ 24476-80* "Фундаменты
железобетонные сборные стаканного типа под колонны общественных зда-
п;г<
Еинв.кподлЛ подпГи ДАТА |ВЗАМ.ИНВ.К
1.4.	Арматурные изделия разработаны в соответствии о требованиями
СНиП П-23-81 "Стальные конструкции", СШЗДЗЛН? ПОСТ 14098-85,
ГОСТ 10922-90.
1.5.	Строповочные петли для подъема фундаментов приняты по серии
1.400-9 "Унифицированные строповочные петли для подъема сборных желе-
зобетонных конструкций зданий и сооружений промышленных предприятий".
1.6.	При применении фундаментов в условиях воздействия агрессивной
среды в проекте конкретного объекта должны быть указаны специальные
мероприятия по их изготовлению в соответствии о требованиями главы
2.1.	По конструктивному решению фундаменты приняты стаканного типа,
квадратные,с размерами подошвы от 1200x1200 до 2100x2100 мм о градацией
300 мм.
фундаменты приняты высотой 900 и 1050 мм при глубине стакана 650 мм.
Стенки стаканов рассчитаны на усилия от заделанных концов колонн.
Упорная плита принята толщиной 300 мм о размерами подошвы 1900x1500мм.
2.2.	фундаменты запроектированы из тяжелого бетона класса BI5 и В25.
2.3.	Фактическая прочность бетона должна соответстствовать требуемой,
назначаемой по ГОСТ I8I05 -86 в зависимости от нормируемой* прочности
бетона, указанной в проектной документации.
2.4.	Значение нормируемой отпускной прочности бетона следует прини-
мать равным 70% от класса бетона по прочности на сжатие в теплый период
года и 90% в холодный период года в соответствии с требованиями
ГОСТ 24476-80* и ГОСТ I30I5.0-83.
2.5.	Морозостойкость бетона фундаментов принимается в соответствии
о требованиями СНиП 2.03.01-84*и ГОСТ 10060-87.
2.6.	Армирование изделий выполнено сетками и каркасами из арматурной
стали класса A-I и А-Ш по ГОСТ 5781-82* и Вр-I по ГОСТ 6727-80*.
Петли для подъема упорной плиты приняты из стали класса A-I марок
СтЗпо2 и СтЗсп2.
2.7.	Арматурные сетки и каркасы изготовляются при помощи контактной
точечной сварки в соответствии с ГОСТ 10922-50, ГОСТ 14098-85 и CtlufB.03.0M7
2.8.	В фундаментах стаканного типа объединение арматурных изделий в
пространственный каркас рекомендуется производить контактной точечной
сваркой с помощью сварочных клещей или вязкой всех пересечений вязальной
проволокой, а упорной фундаментной плиты - вязкой пересечений каркасов
и сеток вязальной проволокой.
Разраб	Вартаном |
Проверил	Капанадзе 1
тип	£>АРТА WO 6» А
Гл.мнж	Капанадзе
Мач.отд	Ърпднмжзе
•

н. КОНТР	Вартанова
1020-4/87.
Технические.	Стадия	Лист	Листов
	Р	1	И
ТРЕБОВАНИЯ	ТбилЗНИИЭП
2.4191 Q

3.	ИЗГОТОВЛЕНИЕ ФУНДАМЕНТОВ
3.1.	фундаменты следует изготовлять по рабочим чертежи» настоя-
щего выпуска в соответствии о требованиями ГОСТ 24476-80* в стальных
формах фундаментов серии I.020-1/83,выпуск I-I,удовлетворяющих тре-
бованиям ГОСТ 25781-83*. (Рабочие чертежи форм разработаны ТбилЗНИИЭП'
 и распространяются ПИТП 1. г.Москва).	 •
3.2.	Точность изготовления и качество поверхностей фундаментов
должно соответствовать требованиям ГОСТ 24476-80*, ГОСТ I30I5.0-83,
ГОСТ I30I5.3-8I.
I
Пример маркировки фундамента
Ф 21.9-3-П
Т фундамент
размер стороны подошвы фундамента в деци-
метрах
“““ — ——          I " I !   II I  I I ..  II., ,1 II I.
высота фундамента в дециметрах
индекс несущей способности
бетон пониженной проницаемости
Приемку,транспортирование и хранение изделий следует осуществлять
в соответствии о требованиями ГОСТ I30I5.I-8I*, ГОСТ I30I5.4-84,
СНиП УеЗДИ-$7 И ГОСТ 24476-80*.	'
5. УКАЗАНИЯ ПО ПОДБОРУ ФУНДАМЕНТОВ
4.	МАРКИРОВКА ИЗДЕЛИЙ
4.1.	Маркировка изделий принята в соответствии о ГОСТ 23009-78.
»
4.2.	В маркировке изделий приняты следующие группы обозначений:
Первая группа содержит обозначение типа фундамента,длину(ширину)
5.1. Подбор фундаментов производится по графикам несущих способнос-
тей, приведенным на рисунках I..J5 док.1-1-ТТ л.3,4, по предварительно
определенным размерам подошвы фундаментов в соответствии со
СНиП 2.02.01-83 "Основания зданий и сооружений^ "Руководством по про-
ектированию оснований зданий и сооружений" в зависимости от расчетных
1
[И на. Na подлJ Подпись и дата |Взам инв
подошвы и высоту фундамента в дециметрах.
Вторая группа содержит обозначение несущей способности фундамента
Третья группа содержит дополнительный индекс показателя проницае-
мости бетона для фундаментов, предназначенных для зкоплоатации в агрес-
сивной среде: -
Н - нормальной проницаемости
П - пониженной проницаемости.
Маркировка упорной плиты
УФП - I
упорная фундаментная плита
индекс несущей способности
усилий на фундаменты и характеристик грунта
5.2. Фундаментная плита УФП-I под стены
тающую оиду(? = 6,5тс при глубине подвала до
грунта засыпки: = 35°, 4,9 то/м3
ной нагрузкой в,расположенной на поверхности
ноотью I тс/м2
Расчетная схема:
0.000

основания.
подвала рассчитана на сдви-
3 м с характеристиками
и равномерно распределен-
призмы обрушения интеноив-
-iOOO

УФЛ-4
подготовка ПО СЛОЮ /
БЕТОННАЯ
УТТАНООВМНЦГО ПРЕТИЛ
Копировал
Формат АЗ 2419-f 3
|5.
Копировал
Формат АЗ
21/791 6
Графики несущих опособноотей фундаментов
Мтси
График несущей способности башмака-подкодонника
1020 -4/87. 4-4-ТТ
Лист
Копировал
Формат АЗ <79*791 7
1иНВ.ЬаП0ДЛ.~1 ПОДП. И ДАТА |ВЗАМ.ИНВ.К
Марка	Масса,	Класс бетона	Объем бетона, м3	Расход стали, кг
Ф12.9-<	2Д	в 15	0,83	22,В
