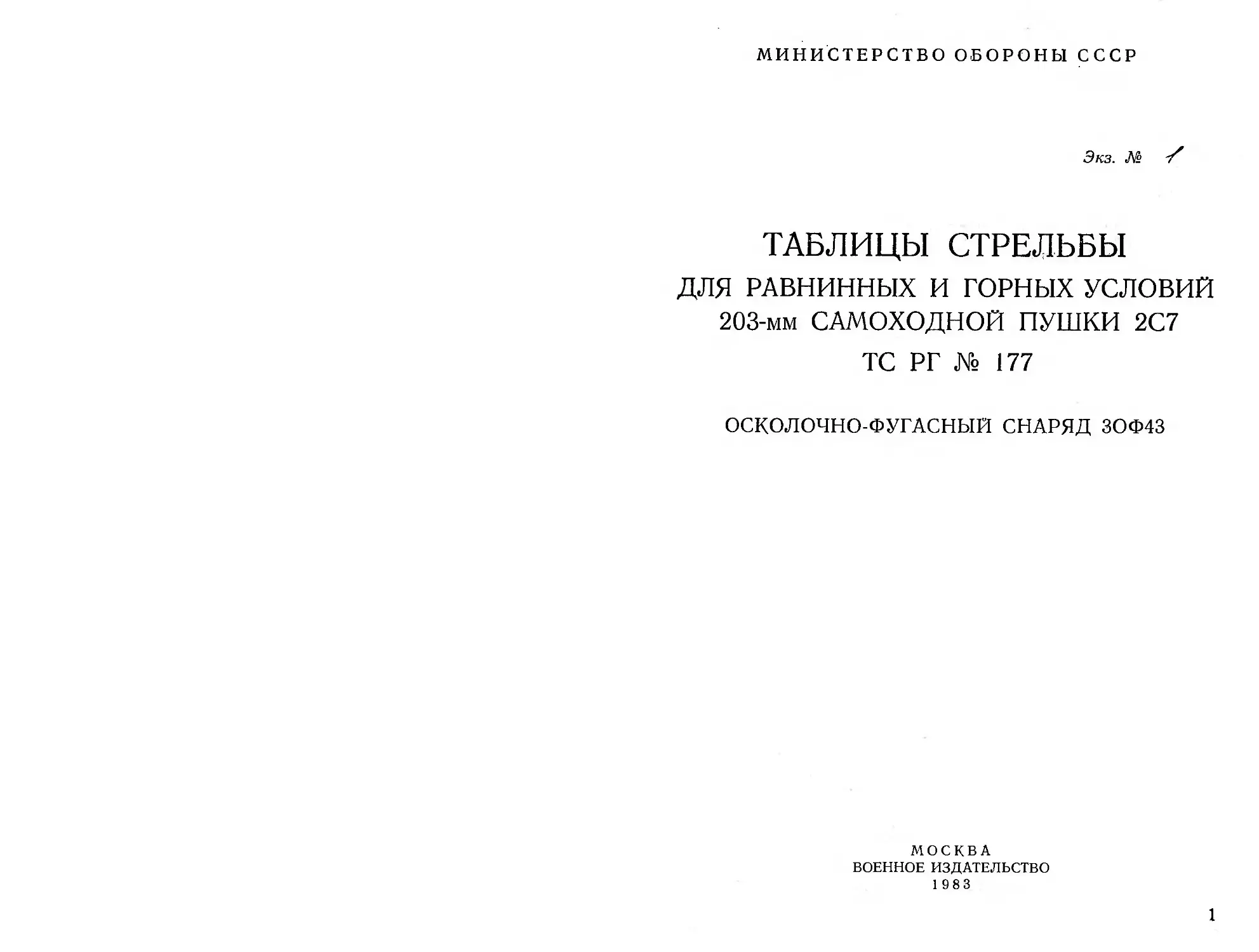

МИНИСТЕРСТВО ОБОРОНЫ СССР
Экз. № S
ТАБЛИЦЫ СТРЕЛЬБЫ
ДЛЯ РАВНИННЫХ И ГОРНЫХ УСЛОВИЙ
203-мм САМОХОДНОЙ ПУШКИ 2С7
ТС РГ № 177
ОСКОЛОЧНО-ФУГАСНЫЙ СНАРЯД 30Ф43
МОСКВА
ВОЕННОЕ ИЗДАТЕЛЬСТВО
1983
1
С выходом в свет настоящего издания Таблиц стрельбы отменяются и под-
лежат уничтожению установленным порядком Временные таблицы стрельбы
203-мм самоходной пушки 2С7 (ВТС № 177) издания 1977 г.
В книге пронумеровано всего 208 с.
2
1* Зак. 2013с
I. ОСНОВНЫЕ УКАЗАНИЯ
3
1. ЗАПРЕЩАЕТСЯ СТРЕЛЯТЬ
О . Е О, 7.6 При каких условиях Какими снарядами Какими зарядами По какой причине
1 С взрывателями В-491, мембрана которых по- рвана или проколота Всеми снаряда- ми Всеми зарядами Возможен преж- девременный р аз - рыв снаряда
2 При течи взрывчатого вещества из снаряда То же То же То же
3 При наличии трещин в корпусе, глубоких ра- ковин иа центрующих утолщениях; сорваны или сильно забиты ве- дущие пояски » Возможны по- вреждения ство- ла
4 В сильный дождь Снарядами с взрывателями без колпачков Возможен пре- ждевременный разрыв снаряда на траектории
5 Заряды с порванны- ми,, а также с подмочен- ными или отсыревшими картузами Всеми снаряда- ми Возможен за- тяжной выстрел, а также значи- тельный недолет снаряда
6 Всегда Снарядами, сна- ряженными взрыв- чатым веществом, у которого вместо взрывателя ввин- чена холостая пробка » Возможен раз- рыв снаряда в канале ствола
7 Всегда Снарядами, упавшими на твердое основа- ние с высоты бо- лее '1,5 м или на головную часть с любой высоты, а также имеющими механические по- вреждения > Возможен пре- ждевременный разрыв снаряда
2. УКАЗАНИЯ О СТРЕЛЬБЕ
1. Таблицы стрельбы составлены для стрельбы осколочно-фу-
гасными снарядами ЗОФ43 с взрывателем В-491.
2. При подготовке данных поправки на колпачок взрывателя и
на неокрашенность снарядов не вводятся ввиду их малости.
3. По бронецелям следует стрелять прямой наводкой осколоч-
но-фугасными снарядами с взрывателем В-491 с колпачком и уста-
новкой крана на «О».
4. Особенно тщательно следует производить сортировку заря-
дов. Заряды разных партий дают при стрельбе начальные скоро-
сти, несколько отличающиеся одна от другой. Вследствие этого
дальность полета снарядов при стрельбе зарядами разных партий
будет различна, что усложняет пристрелку и стрельбу на пораже-
ние и влечет за собой излишний расход боеприпасов.
5. Рикршетную стрельбу осколочно-фугасными снарядами с
взрывателем В-491 следует вести при установках взрывателя на
замедление с колпачком.
Угол встречи должен быть не менее 2 и не более 20° при стрель-
бе по наземным целям и не более 10° при стрельбе по целям на
воде.
6. В случае отказов при стрельбе с взрывателями В-491 с уста-
новкой на «3» переходить на стрельбу с установкой на «О».
7. При отказе механизированной досылки досылка снаряда
вручную должна производиться прибойником энергичным движе-
нием трех-четырех человек.
8. В случае осечки трубки И-19 произвести еще дважды спуск
ударника. Если и после этого выстрела не последует, то, выждав
не менее 5 мин, осторожно вынуть трубку И-19, давшую осечку,
вложить новую трубку И-19 и произвести выстрел.
9. Для предохранения канала ствола от преждевременного раз-
гара не следует стрелять большим зарядом в тех случаях, когда
огневая задача может быть выполнена стрельбой на меньшем
заряде.
10. Свинчивание предохранительного колпачка у взрывателя
В-491 производится с помощью комбинированных плоскогубцев
или жимок непосредственно перед стрельбой, а установка на фугас-
ное действие — установочным ключом. Если приготовленный для
стрельбы взрыватель остался неизрасходованным, то его кран не-
обходимо снова установить на «О», а колпачок навинтить до от-
каза.
Если окажется, что установить кран взрывателя В-491 на «О»
нельзя, то это значит, что взрыватель неисправен и снаряд с таким
взрывателем подлежит уничтожению подрывом в установленном
порядке.
И. При заряжании выстрела с полным зарядом верхний полу-
заряд должен быть обращен размеднителем (свинцовой проволо-
кой) к снаряду, а при заряжании выстрелов с уменьшенным пере-
менным зарядом:
пер вым — пакетом № 1 к снаряду;
вто рым —пакетом № 2 к снаряду;
третьим — размеднителем к снаряду.
Свободные концы лямок при комплектации второго и третьего
зарядов должны быть увязаны вокруг центральной трубки во из-
бежание попадания их в механизм заряжания.
12. При стрельбе прямой наводкой снарядом 30Ф43 применять
таблицы установок прицела для прямой наводки, округляя высо-
5
ту стояния орудия до ближайших высот, указанных в этих табли-
цах.
Стрельба прямой наводкой на полном заряде производится по
шкале ---—---- оптического прицела или ио шкале «ТЫСЯЧ-
,,ПОЛН.“ н
НЫЕ».
При отсутствии полного заряда стрельба прямой наводкой мо-
жет вестись на уменьшенном (первом) заряде по шкале «ТЫСЯЧ-
НЫЕ».
3. УКАЗАНИЯ О СТРЕЛЬБЕ В ГОРАХ
1. При стрельбе с закрытых огневых позиций в горной местно-
сти расчет установок для стрельбы производится по настоящим
таблицам с использованием дополнительных величин: нелинейной
поправки ДХНН (поправка .на нелинейность изменения дальности
стрельбы при изменении давления) и горных поправок 6XW, 6ХТ,
6ХТЗ, 6XVc,AX,j в дальность и 6Z, 6ZW в направление (горные по-
правки дальности на продольный ветер, на отклонения температу-
ры воздуха и заряда, начальной скорости, массы снаряда и горные
поправки направления на деривацию и на боковой ветер при изме-
нении высоты огневой позиции на 1000 м).
2. Поправки на превышение цели определяются из «Таблицы
поправок угла прицеливания на угол места цели» для углов при-
целивания до 45° и из «Таблицы поправок на превышение цели»
для углов прицеливания свыше 45°.
Эти таблицы составлены для высот огневой позиции 0, 1000 и
2000 м.
При определении величины поправки на превышение цели фак-
тическая высота огневой позиции округляется до ближайшей из
вышеуказанных высот.
3. Поправки направления AZr и дальности ДХГ на геофизиче-
ские условия учитываются так же, как и при стрельбе на равнин-
ной местности.
4. РАСЧЕТ ПОПРАВОК ПРИ СТРЕЛЬБЕ В ГОРАХ
Суммарные поправки направления AZz и дальности ДХ2 выра-
жаются в виде зависимостей:
AZs = Z +; 8Z -ь о, 1 (AZW 4- BZW) Wz + A Zr;
KjUU WUu
AXx = 0,1 (AXW + SX.A) Wx + 0,1 (AXH + 0,1AХнн X
1 vOv
X AH) AH -}- 0,1 (AXT + -7^r8XT) AT 4- 0,1 (ДХТЗ -ь 8XT3) X
IUUU IUuv
X AT3 + (AXv, + 8XVu) AVo + (AXq + 8Xq) Aq + A Xr.
6
Пример. Система — 203-мм самоходная пушка 2С7, снаряд
30Ф43, заряд — ПОЛНЫЙ, взрыватель В-491, дальность стрельбы
Х = 30 000 м, дирекционный угол стрельбы аСТр=58-00, высота ОП
116 = 1500 м, превышение цели ДЬЦ=О м, отклонение давления на
высоте ОП ДН=—150 мм рт. ст., составляющие ветра Wx=10 м/с
и Wz= —10 м/с, отклонение температуры воздуха ДТ=—20° С, за-
ряда ДТЭ= —15° С, начальной скорости AV0=—2% и массы снаря-
да Aq=0.;-
Необходимо рассчитать табличные поправки на отклонение ус-
ловий стрельбы при навесной стрельбе.-
Решение. Из таблиц горных поправок выбираются необходимые
поправки дальности и направления со своим знаком, которые,
кроме нелинейной поправки АХ1[Н, умножаются на отношение
округленное до 0,1. Полученные произведения алгебраически
складываются с величинами равнинных поправок, взятых из таб-
лиц со своими знаками.
Нелинейная поправка ДХнн со своим знаком умножается на ве-
личину отклонения давления и алгебраически складывается с рав-
нинной поправкой ДХН. Знаки всех табличных поправок указыва-
ются в поправочных графах таблиц:
Z = -17; 8Z= +1; AZW= — Ю; 8ZW = +1; AZr = O; AXW = -451:
SXw = + 8; ДХТЗ=—276; 8ХТЗ=-35; ДХН = +261; ДХНН== - 3,14:
ДХ¥о = — 411; 8XV„ = — 52; ДХТ = - 329; ВХТ = + 3; ДХч = -66;
8Xq—— 15; ДХг = 0.
rT lie 1500 . к
При 1000 ~ 1000 рассчитываются поправки направ-
ления:
Zr = Z+ 1,58Z = -17+ (1,5-1)=—15,5 тыс.;
AZw =AZ +1,58Zw = - 10+ (1,5-1) = -8.5 тыс.;
дальности:
Д = AXW +1,5&XW =-451+(1,5-8) = -439м;
ДХн = ДХн + 0,1ДХннДН = + 261+0,1(-3,14)(- 150)= + 261 +1
+ 47 = + 308 м;
ДХТГ = ДХТ + 1,58Хт = - 329 + 1,5 (+ 3)’= - 329 + 5 = - 324 м;
ДХТГ3’=ДХ„ + 1,58Хта= - 276 + 1,5 (- 35) = - 276 - 53= - 329 м;
ДХ'¥, = ДХ¥р + 1,58Xv0= - 411 + 1,5 (-52) = - 411 - 78 = - 489 м;
ДХц =ДХЧ + 1,58Xq = - 66 + 1,5 (- 15) = - 89 м.
7
Рассчитанные значения поправок со своими знаками записыва-
ются в соответствующие графы бланка расчета поправок.
Суммарные поправки рассчитываются следующим образом:
AZ =Zr+i0.1AZwWz +AZr=- 15.5 + 8,5= — 7тыс.;
A Xs = 0,1 АХу/ Wx + 0.1 АХн АН + 0,1АХТ ДТ +|
+ о, 1 АХтГз ДТ3 + ДХ< AV0 + AXr Aq + АХГ =
= - 439 + 308 (- 15) + (- 324)(- 2) + (- 329)(- 1,5) +
+ (- 489)(- 2) +'(- 89)-0 = - 439 - 4620 + 648 + 494 + 978 =
= — 2939»-2900 м.
Величина 0,1ДХнгАН может также рассчитываться по формуле
0,1ДХнгАН=-0,1АХнДН + ДХнн(0,1АН)2.
5. УКАЗАНИЯ О ДОПОЛНИТЕЛЬНЫХ
МЕРАХ ПРЕДОСТОРОЖНОСТИ
Во избежание разрыва снаряда в стволе при стрельбе боепри-
пасами, снаряженными взрывчатым веществом типа A-IX-2, запре-
щается оставлять их в разогретом интенсивной стрельбой стволе
более трех минут.
8
II. ТАБЛИЦЫ СТРЕЛЬБЫ
9
1. ТАБЛИЦЫ УСТАНОВОК ПРИЦЕЛА
ДЛЯ ПРЯМОЙ НАВОДКИ
10
11
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ.»
ОСКОЛ ОЧ НО-ФУГАС
Взрыва
Дальность прямого выстрела:
Высота = 0 м Высота = 500 м Высота — 1000 м
Тв = +. 15,9е Т В = + 13е Тв = +10°
Н = 750 мм рт. СТ. Н = 705 мм рт. ст. н = 665 мм рт. СТ.
тз = +’ 15° гз = + 15° т3 = -Р 15'
Прицел Прицел Прицел
Даль- Даль- Даль-
ность опти- тысяч- опти- тысяч- НОСТЬ опти- тысяч-
ческий ные ческий ные ческий ные
д п д п д П
м Дел. тыс. м Дел. тыс. м дел- тыс.
200 2,0 3 200 2,0 3 200 2,0 3
400 4,0 4 400 4,0 4 400 4,0 4
600 6,0 5 600 6,0 5 600 6,0 5
800 8,0 6 800 8,0 6 800 8,0 6
1000 10,0 7 1000 10,0 7 1000 10,0 7
200 12,0 8 200 12,0 8 200 12,0 8
400 .. 14,0 9 400 14,0 9 400 14,0 9
600 16,0 10 600 16,0 10 600 16,0 10
800 18,0 11 800 18,0 11 800 18,0 11
2000 20,0 13 2000 20,0 13 2000 20,0 13
200 22,0 14 200 22,0 14 200 22,0 14
400 24,0 15 400 24,0 15 400 24,0 15
600 26,0 16 600 26,0 16 600 26,0 16
800 28,0 17 800 28,0 17 800 27,5 17
3000 30,0 18 3000 30,0 18 3000 29,5 18
200 32,0 20 200 32,0 19 200 31,5 19
400 34,0 21 400 34,0 21 400 33,5 21
600 36,0 22 600 36,0 22 600 35,5 22
800 38,0 23 800 38,0 23 800 37,5 23
4000 40,0 24 4000 40,0 24 4000 39,5 24
12
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
НЫЙ СНАРЯД 30Ф43
дель В-491
1200 м при высоте цели 2 м
1390 м при высоте цели 2,7 м
1470 м при высоте цели 3 м
Высота = 150С м Высота = 2000 м Высота = 2500 м Высота = 3000 м
Тв = + 6° Гв = + 3" тв = о= Тв = ~ 3°
Н = 625 ММ рт. ст. Н = 590 мм рт. ст. Н = 555 мм ] )Т. ст. Н = 520 мм | т. ст.
Тз = + 15’ гз = + 15° Гз = +’ 5° Гз = + 15°
Прицел Прицел Прицел Прицел
Даль- Даль- Даль- Даль-
ность ОПТИ- тысяч- ность опти- ТЫСЯЧ- ность ОПТИ- ТЫСЯЧ- ОПТИ- тысяч-
ческий ные ческий ные ческий ные ческий ные *
д П д п д П д П
1 м дел. тыс. м дел. тыс. м дел. тыс. м дел. тыс.
200 2,0 3 200 2,0 3 200 2,0 ; 3 200 2,0 3
400 4.0 4 400 4,0 4 400 4,0 4 400 4,0 4
600 6,0 5 600 6,0 5 600 6,0 5 600 6,0 5
800 8,0 6 800 8,0 6 . 800 8,0 : 6 800 8,0 6
1000 10,0 7 1000 10,0 7 1000 10,0 7 1000 10,0 7
200 12,0 8 200 12,0 8 , 200 12,0 . 8 200 12,0 8
400 14,0 9 400 14,0 9 400 14,0 : 9 400 14,0 9
600 16, ) 10 600 15,5 10 600 15,5 10 600 15,5 10
800 18,0 11 800 17,5 п : 800 17,5 11 800 17,5 11
; 2000 20,0 13 2000 19,5 12 2000 19,5 12 2000 19,5 12
200 22,0 14 200 21,5 13 200 21,5 13 200 21,5 13
400 24,;0 15 400 23,5 14 . 400 23,5 14 400 23,5 14
। 600 26,0 16 600 25,5 16 : 600 25,5 16 600 25,5 16
800 27,5 17 800 27,5 17 8Э0 27,0 17 800 27,0 17
3000 29,5 18 3000 29,5 18 ‘ 3000 29,0 18 3000 29,0 18
' 200 31,5 19 200 31,5 19 200 31,0 19 200 31,0 19
400 33,5 21 400 33,5 20 : 400 33,0 20 400 .33,0 20
600 35,5 22 600 35,5 22 , 600 35,0 21 600 35,0 21
800 37,5 23 800 37,0 23 800 37,0 23 800 37,0 23
4000 39,5 24 4000 39,0 24 4000 39,0 24 4000 38,5 24
13
Шкала «ТЫСЯЧНЫЕ»
Дальность прямого выстрела:
Высота = 0 м Высота - 500 м Высота = 1000 м
Тв = + 15.9° Тв = + 13° Тв = Н 10°
Н = 750 мм рт. ст. Н = 705 мм рт. ст. Н = 665 мм рт. ст.
тз = + 15° т3 = + 15° Т3 = + 15°
Дальность Прицел Дальность Прицел Дальность Прицел
д п Д п д П
м тыс. м тыс. м ТЫС.
200 3 200 3 200 3
400 5 400 5 400 5
600 6 600 6 600 6
800 8 800 8 800 8
1000 10 1000 10 1000 10
200 11 200 11 200 11
400 13 400 13 400 13
600 15 600 15 600 15
800 16 800 16 800 16
2000 18 2000 18 2000 18
200 20 200 20 200 20
400 22 400 22 400 21
600 24 600 24 600 23
800 25 800 26 800 25
3000 27 3000 27 3000 27
200 29 200 29 200 29
400 31 400 31 400 31
600 33 600 33 600 33
800 35 800 35 800 35
4000 37 4000 37 4000 37
14
Заряд ПЕРВЫЙ
Начальная скорость 776 м/с
970 м при высоте цели 2 м
1120 м при высоте цели 2,7 м
1180 м при высоте цели 3 м
Высота = 1500 м Высота = 2000 м Высота =. 2500 м Высота = 3000 м
Та = + 6° Тв = + 3° Тв = 0° тв = - 3°
Н = 625 Мм рт. ст. Н = 590 мм рт. ст. Н = 555 мм рт. ст. Н = 520 мм рт. ст.
Тз = + 15° Тз = + 15° тз = Н 15° т3 = + 15°
Даль- ность Прицел Даль- ность Прицел Даль- ность Прицел Дальность Прицел
л П д П д П Д П
м ТЫС. м тыс. м тыс. м тыс.
200 3 200 3 200 3 200 3
400 5 400 5 400 5 400 5
600 6 600 6 600 6 600 6
800 8 800 8 800 8 800 8
1000 10 1000 10 1000 10 1000 10
200 11 200 11 200 11 200 11
400 13 400 13 400 13 400 13
600 15 600 15 600 15 600 15
800 16 800 16 800 16 800 16
2000 18 2000 18 2000 18 2000 18
200 20 200 20 200 20 200 20
400 21 400 21 400 21 400 21
600 23 600 23 600 23 600 23
800 25 800 25 800 25 800 25
3000 27 3000 27 3000 27 3000 27
200 29 200 29 200 29 200 29
400 31 400 31 400 30 400 30
600 32 600 32 600 32 600 32
800 34 800 34 800 34 800 34
4000 37 4000 37 4000 36 4000 36
15
2. ТАБЛИЦЫ СТРЕЛЬБЫ ОСКОЛОЧНО-
ФУГАСНЫМ СНАРЯДОМ 30Ф43
Взрыватель В-491
Заряды: ПОЛНЫЙ, ПЕРВЫЙ, ВТОРОЙ, ТРЕТИЙ
Полный заряд состоит из верхней и нижней частей
(полузарядов)
Из уменьшенного переменного заряда (заряд первый)
составляются заряды второй и третий
2 Зак. 2013с
17
ТАБЛИЦЫ ДЛЯ ВЫБОРА ЗАРЯДА
Осколочно-фугасный снаряд 30Ф43
Углы прицеливания от 20 до ЛЬ
Условные обозначения
-Диапазоны минимальных дальностей для высот ОП от 0 до 3000 м
Диапазоны мане,пмальннгх дальностей для высот ОП от 0 до 3000 м
-Промежуточные дальности для высот On от о до 3000 м
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ.»
ОСКОЛОЧНО-ФУГАСНЫЙ
Взрыватель
Дальность прямого выстрела:
Дальность Прицел
оптический механический
'Д П
1м дел. ТЫС.
200 2 3
400 4 4
600 6 5
800 8 6
1000 10 7
200 12 8
400 14 9
600 16 10
800 18 11
2000 20 13
200 22 14
400 24 15
600 26 16
800 28 17
св £5 ° X Срединные отклонения По
направления даль
вилка (4 В 5с 3 = S х ** х о £х . 5 ° о ьности ф ь ф £ X X св И свой ве- оростью дольный скоро- 0 м/с ИЯ а на IT. ст. «
к ч св о и со » х о о «-Ч
св М S х^ к е © а ©4* Е Ф 2 ь- л ч н ± М И 2
И « Cli св о св св Фо св о Е"4 « ©О
>> Sex Е Е V© X
В А^тыс вд Вв вб Z AZ W AXW ДХн
ТЫС. м м м м тыс. тыс. м м
1 189 34 0,0 0,0 0 0 0 + 1
1 187 34 0,1 0,1 0 0 0 2
1 184 33 0,1 0,1 0 0 0 2
1 182 33 0,1 0,2 0 0 0 2
1 180 33 0,2 0,2 0 0 0 3
1 178 32 0,2 0,2 0 0 1 3
1 176 32 0,3 0,3 0 0 1 4
1 174 32 0,3 0,3 0 0 1 4
1 172 32 0,3 0,3 0 0 1 5
1 170 32 0,4 0,4 0 0 2 5
1 168 31 0,4 0,4 0 0 2 5
1 166 31 0,5 0,5 0 1 2 6
1 164 31 0,5 0,5 0 1 3 6
1 162 31 0,5 0,5 0 1 3 7
20
ЗОФ43
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
СНАРЯД 30Ф43
В-491
1200 м при высоте цели 2 м
1390 м при высоте цели 2,7 м
1470 м при высоте цели 3 м
правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в „Метеосредний* Высота траектории Дальность
ности
изменение
3 Сч д « « о» •>, с О) Oq t- к !*» «а « Е dirt О t=f Е СйО s о 1- СО ^-1 начальной скорости на 1 % массы сна- ряда на один знак
дхт ДХтз дху„ ДХР а ®с vc »с Y бюл Ys Д
м м м м град мин град м/с С м м м
+
0 3 4 1 00 11 0,1 952 0,2 0,1 200
0 5 8 1 00 14 0,1 944 0,4 0,2 400
0 8 12 2 00 18 0,2 937 0,6 0,5 600
1 11 16 2 00 22 0,3 929 0,8 0,9 800
1 13 20 3 00 25 0,3 921 1.1 1,4 1000
1 16 24 4 00 29 0,4 913 1,3 2,0 200
2 18 27 4 00 33 0,5 906 1,5 2,7 400
2 21 31 5 00 37 0,5 898 1,7 3,6 600
3 23 35 5 00 41 0,6 891 1,9 4,6 800
3 26 39 5 00 45 0,7 883 2,2 5,7 2000
4 28 42 6 00 49 0,7 876 2,4 0 7,0 200
5 31 46 6 00 53 0,8 868 2,6 8,4 400
5 33 50 7 00 57 0,9 861 2,9 9,9 600
6 36 53 7 01 02 1,0 853 3,1 12 800
21
СЯ - - Л СО 00 СП Ф ГО О 08 a lb ю' О ОО О М о оо © ф nd о ООООО ООО о о о о о о о о о о о о о о о о о о о о о о О о о о о о о о о о I 2 ь Дальность
Ф со со со со со о CD О Ф ю о дел. д оптический □ •о X
ф ф ф со со СО со со со со со nd to nd nd Ф ND •—* СО Со О Ст ф ГО >- 000*404* Со ГО О ОС н Е о механический Л) ь
»—• 1—< 1—» |—4 >—• Н-* Н-* !—•>—* ►—* 1—а 1—1 Н-»»—•►—* 1—*•—**-* •—‘ •—‘ ТЫС. со Узкая вилка (4 В Д>
to ND СО СО СО Со СО С0 ф Ф Ф 4* 4* Ф СП СлСлСпСлО *4 оо о ND СО СЛ *4 со О ND Ф © *4 СО • со СП *4 О О 2 > X 2 о Изменение дальности при изменении прицела на 1 тыс.
СО СО СО СО СО СО со СО СО СО СО со со со со СО СО со со со со со ND ND ND ND ND ND •—* •— —» •“‘ |-4 ‘ »— i— ‘ 2 СО по дальности So
ь- >— >— _» H-* i— i-» H-‘ о о о о о о о о 00 *4 05 СЛ 4* 4* Со К) ND •—» О О О СО СО CD *4 *4 © © 2 аз я по высоте »единны слонени
н- н- Ь-* О ООО о о о о о о о СО СО ND ND н-4 •—‘•—‘ООО Ю со со 00 СО *4 *4 © © © 2 05 СЛ боковые М (Т>
1 ТЫС. N на деривацию направ
КО ЬЭ — — — -к- к- к-. — к— 1 тыс. О № 3 на боковой ве- тер скоростью 10 м/с 1ления
ч a w Ф и ?3 (3 “ X “ о и со s s от сл от 4» 4» 1 2 "xv на продольный ветер скоро- стью 10 м/с
*4 © © Ф СО NO ND *-* •—' •—4 •—‘ ‘ О О СО' О СО ОО Ч "Ь 2 "XV давления воздуха на 10 мм рт. ст. X W даль □ о
изменение ности правки
СО Со СаЭ ND ND ND ND ND ND •— •-‘ •— *- —1 •-» •— ! Cn Co •—4 CO *4 Си Ф ND- •— co Co © Cn Ф ND —4 О О СО *4 1 2 Xxv температуры воздуха на 10 С
*4 *4 *4 *4 *4 © © © О © Си СП Сл Сп ф ф 4* 4* Ф СО 1 СО *4 СП СО •— СО *4 СП ND О СО О Ф ND СО *4 СЛ СО О 00 1 2 “xv температуры заряда иа 10" С
•—4 ^-1 _L о Q о СО со со СО CD CD СО *4 *4 *4 © СП © СЛ 1 Ч Ф N3 О О СО со © СО о *4 Ф О *4 Ф О *4 Ф О *4 1 — — к— к— © О О О О О О О СО «О со СО OD СО 00 О 4" 2 2 ДХур AXq начальной скорости на 1 % массы сна- ряда на один знак
О О О О О О О О О О 0 0-0 0 0 о о о о о ND ND ND ND ND ND ND ND •—* •—4 •— >— ~ CC CO ND ND —‘ •—4 О О Сп СП ф Ф Со СО ND ND •—4 •—4 •—4 О СО ND *4 ND *4 •—4 © •—4 © ND *4 ND *4 СО СО Ф СО СП О © СС ND ND ND ND ND ND ND ND ND *- *- h- *-» i-4 н- h- h- h- co 00 **4 05 Cn co ND —‘ o CO oo 05 СЛ 4* CC ND ND *-* град мин град R n® Угол прицеливания Угол падения
*4 *4 *4 *4 *4 *4 *4 *4 *4 *4 *4 *4 *4 CO 00 CD CD CD CD CD •—‘ ND ND CO Ф Ф Cn 05 CH *4 00 00 CO О •—• •—‘ ND CO CO 4* CO О *4 ф О *4 Ф 00 cn ND CO О CO О *4 Ф •— CO 05 м/с < О Окончательная скорость
7,4 100 67 7,7 100 72 8,0 100 77 8,2 100 83 *4 CH 05 05 05 СП СЛСПСПФ4* Ф Ф CO CO CO •—‘ CO 05 CO •—‘00 СЛССОООСЛ CO О 00 05 co © 05 СЛСПФФФ Ca? qd co nd nd nd nd — — — ND CO Ca3 CD СЛ •— CO ф •— 00 СП ODOC0054* 2 СЛ 5 Ь| к! СЛ Время полета ; Высота входа в ,Метеосредний‘ Высота траектории
200 400 600 800 05 СЛ ф W о 00 05 ф № О 00 05 ф ND © 00 05 ф ND © о о о © © с о©©, о© о © © © © © © © © © о ©©о©© о©©©© 2 ь Дальность
о
е
ЗОФ43
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ.»
По
Прицел С5 = S Срединные отклонения направления даль
_
—. .1 СО на
ал р
Дальность оптический механический Узкая вилка ( Изменение да при изменены! на 1 тыс. по дальности по высоте боковые на деривацию на боковой в тер скорость! 10 м/с на продольна ветер скоро- стью 10 м/с давления воздуха иа 10 мм рт. ст.
д П В дхтыс вд Вв Вб Z AZw ДХн
м дел. ТЫС. тыс. м м м м тыс. тыс. м м
— — — +
7000 45 1 125 33 1.8 1,3 1 2 21 18
200 47 1 123 33 1,9 1,4 1 2 22 19
400 48 1 122 34 2,0 1,4 1 2 23 20
600 50 1 120 34 2,1 1,5 1 2 25 21
800 52 1 118 34 2,2 1,5 1 2 26 22
8000 53 1 117 34 2,3 1,5 2 2 27 23
200 55 1 115 35 2,5 1,6 2 2 29 24
400 57 1 114 35 2,6 1,6 2 2 30 25
600 58 1 112 35 2,7 1,7 2 2 32 26
800 60 1 111 36 2,8 1,7 2 2 33 27
9000 62 1 109 36 2,9 1,7 2 2 35 29
200 63 1 108 36 3,1 1,8 2 2 37 30
400 65 1 106 36 3,2 1,8 2 2 38 31
600 67 1 105 37 3,4 1,9 2 2 40 33
800 69 1 103 37 3,5 1,9 2 2 42 34
10 000 71 1 102 37 3,7 1,9 2 3 44 35
200 73 2 100 38 3,8 2,0 2 3 46 37
400 75 2 99 38 4,0 2,0 2 3 47 38
600 76 2 97 38 4,2 2,1 2 3 49 39
800 78 2 96 39 4,3 2,1 2 3 51 41
It 000 80 2 95 39 4,5 2,1 2 3 53 42
200 83 2 93 40 4,7 2,2 2 3 55 44
400 85 2 92 40 4,9 2,2 2 3 58 45
600 87 2 91 40 5,1 2,3 3 3 60 47
800 89 2 90 41 5,3 2,3 3 3 62 48
12000 91 2 88 41 5.5 2,4 3 3 64 50 51
200 93 2 87 41 5,8 2,4 3 3 66
400 95 2 86 42 6,0 2,5 3 3 69 53
600 98 2 84 42 6,2 2,5 3 3 71 55
800 100 2 83 43 6,5 2,5 3 3 74 56
правки ностн Угол прицеливания Угол падения Окончательная скорость Время полета ! Высота входа в „Метеосредний* Высота траектории Дальность
изменение начальной скорости на 1 % массы сна- ряда на один знак
3 я св ft X о с «CJ Я С0о о; Оо ь tain 3 ft >5 СВ « s ft СВ CJ Kt С S fto о га£> И СП »—<
дхт Ахтз АЗЧ дхд а ®с vc ‘с Y бюл Ys Д
м м м м град МИН град м/с С м м м
37 81 120 + 11 02 43 3.2 707 8,5 100 89 7000
39 82 123 10 02 49 3,3 700 8,8 100 95 200
41 84 126 10 02 54 3,5 694 9,1 200 101 400
43 86 Д29- 10 03 00 3,6 687 9,4 200 107 600
45 88 131 10 03 06 3,8 681 9,7 200 114 800
47 90 134 10 03 12 3,9 674 10 200 121 8000
50 92 137 10 03 18 4,1 668 10 200 129 200
52 93 140 10 03 24 4,2 662 11 200 136 400
54 95 142 10 03 30 4,4 655 11 200 144 600
57 97 145 10 03 36 4,5 649 11 200 153 800
59 99 147 9 03 42 4,7 643 11 300 161 9000
62 100 150 9 03 48 4,9 637 12 300 170 200
64 102 152 9 03 55 5,0 631 12 300 180 400
67 104 155 9 04 01 5,2 624 12 300 189 600
70 106 157 8 04 08 5,4 618 13 300 199 800
72 107 160 8 04 15 5,6 612 13 300 209 10000
75 109 162 8 04 21 5,8 606 13 300 220 200
78 ПО 165 7 04 28 6,0 601 14 400 232 400
81 112 167 7 04 35 6,2 595 14 400 243 600
83 114 170 7 04 42 6,4 589 14 400 255 800
86 115 172 6 04 50 6,6 583 15 400 267 11000
89 117 174 6 04 57 6,8 577 15 400 280 200
92 118 177 6 05 04 7,0 572 16 500 293 400
95 120 179 5 05 12 7,2 566 16 500 307 600
98 121 181 5 05 20 7,5 560 16 500 321 800
101 123 183 4 05 27 7,7 555 17 500 336 12000
104 124 185 4 05 35' 7,9 549 17 600 351 200
107 126 188 4 05 43 8,2 544 17 600 366 400
111 127 190 3 05 51 8,4 539 18 600 383 600
114 129 192 3 05 59 8,7 533 18 600 399 800
25
24
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ.»
ЗОФ43
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
По
Прицел = S Срединные -
is отклонения направления даль
Дальность «к X л с 5 я 5» X 2 i 2 -Ю л »х 3 1 на
еский и о си в* и ч S и •эн 1ЭНЭН-1 эинэ о © X О Ь © о> X X Я И ’К CJ © о И сц о О дольн скоро 0‘ м/с ИЯ а, на т. ст.
В* X ЕС к X У ь CJ 3 я 3 й ©а ** о о о-Х © гч К X а
И и S К — и к «о . -г й oj 2 ч и Я
к - о си 3 со >> « Ля Sea О е © Е о я X на тер 10 j н да «о О Ь а □ о и n S « ©ср
д Г 1 В ДХтыс Вд Вв вб Z AZW AXw АХн
м дел. ТЫС. тыс. м м м м ТЫС. тыс. м м
— — — +
13 000 102 2 82 43 6.8 2,6 3 4 76 58
200 105 2 81 43 7.0 2,6 3 4 79 60
400 107 2 80 44 7,3 2,7 3 4 81 61
600 109 2 78 44 7,6 2,7 3 4 84 63
800 112 2 77 45 7,9 2,8 3 4 86 65
14 000 114 2 76 45 8,2 2,8 3 4 89 67
200 117 2 75 45 8,5 2,9 3 4 92 69 170
400 119 2 74 46 8,9 2,9 4 4 95
600 122 3 73 46 9,2 3,0 4 4 98 ' 72
800 125 3 72 47 9,6 3,0 4 4 101 74
15 000 127 3 70 47 9,9 3,1 4 4 104 76
200 130 3 69 47 10 3,1 4 4 107 78
400 133 . 3 68 48 11 3,2 4 4 ПО 80
600 136 3 г 67,. 48 11 3,2 4 5 113 82
800 138 3 66 49 12 3,3 4 5 116 84
16 000 141 3 65 49 12 3,3 4 5 119 86
200 144 3 64 50 12 3,4 4 5 123 88
400 147 3 63 50 13 3,4 4 5 126 90
600 150 3 62 51 13 3,5 5 5 129 92
800 153 3 61 51 14 3,6 5 5 133 94
17 000 157 3 60 51 14 3,6 5 5 136 96
200 160 3 60 52 15 3,7 5 5 140 98
400 163 4 59 52 15 3,7 5 5 143 100
600 166 4 58 53 16 3,8 5 5 147 102
800 170 4 57 53 17 3,8 5 5 151 104
18 000 173 4 56 54 17 3,9 5 6 107
200 176 4 55 54 18 4,0 5 6 158 109
400 180 4 55 55 18 4,0 6 6 162 111
600 183 4 54 55 19 4,1 6 6 166 113
800 187 4 53 56 20 4,2 6 6 170 116
Р
правки Угол прицеливания ' Угол падения Окончательная скорость Время полета Высота входа в .Метеоередний* Высота траектории Дальность
ности
изменение
температуры воздуха на 10° С температуры заряда на 10" с. »х О X X & X а ч о Я ©*,—( в- © Я И Я X О X массы сна- ряда на один знак
АХТ ДХТЗ AXv0 дхч а ®с Vc ‘с у бюл Д
м ~ = ГК» м м град МИН град м/с С м м м
— — —
117 130 194 +2 06 08 8,9 528 18 700 416 13 000
120 132 196 + 1 06 16 9,2 523 19 700 434 200
124 133 198 + 1 06 25 9,5 518 19 700 452 400*
127 134 200 0 06 33 9,8 512 20 700 471 600
130 136 203 0 06 42 10 507 20 800 491 800
134 137 205 — 1 06 51 10 502 20 800 511 14 000
137 138 207 —1 07 00 11 498 21 800 532 200
140 140 209 —2 07 10 11 493 21 900 553 400
144 141 211 —3 07 19 11 488 22 900 575 600
147 143 213 —3 07 29 12 483 22 900 598 800
151 144 215 —4 07 38 12 478 23 1000 621 15 000
154 145 217 —5 07 48 12 474 23 1000 645 200
158 147 219 .—5 07 58 13 469 23 1100 670 400
161 148 221 —6 08 08 13 465 24 1100 696 600
165 149 223 —7 08 19 13 460 24 1100 722 800
168 150 225 —7 08 29 14 456 25 1200й 749 16 000
172 152 227 —8 08 40 14 ' 452 25 1200 777 200
175 153 228 —9 08 50 14 448 26 1300 806 400
179 154 230 —9 09 01 15 444 26 1300 836 600
182 156 232 —10 09 13 15 439 27 1400 867 800
186 157 234 —11 09 24 16 435 27 1400 899 17 000
190 158 236 —12 09 35 16 432 28 1500 931 200
193 160 238 —12 09 47 16 428 28 1500 964 400
197 161 240 —13 09 59 17 424 29 1600 998 600
200 162 242 —14 10 11 17 421 29 1600 1030 800
204 163 244 —15 10 23 18 _ 417 30 1700 1070 18 000
208 165 246 —16 10 35 18 414 30 1700 1110 200
211 166 248 -16 10 48 19 410 31 1800 1140 400
215 167 250 —17 11 00 19 407 31 1900 1180 600
218 169 252 —18 И 13 20 404 32 1900 1220 800
26
27
30Ф43
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ?»
Дельность Прицел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
оптический механический по дальности по высоте боковые 1 на деривацию на боковой ве- тер скоростью 10 м/с на продольный ветер скоро- стью 10 м/с на
давления воздуха на 10 мм рт. ст.
д П В АХТЫС вд Вв вб Z AZW АХн
м дел. ТЫС. тыс. м м м м тыс. тыс. м м
19000 191 4 52 56 21 4,2 6 6 174 + 118
200 194 4 51 57 21 4,3 6 6 178 120
400 198 5 51 57 22 4,4 6 6 182 123
600 202 5 50 58 23 4,4 6 6 187 125
800 206 5 49 58 24 4,5 6 6 191 127
20000 210 5 49 59 24 4,6 7 6 195 129
200 214 5 48 59 25 4,7 7 7 200 132
400 218 5 47 60 26 4,7- 7 7 204 134
600 222 5 47 60 27 4.8 7 7 209 136
800 226 5 46 61 28 4,9 7 7 213 139
21000 230 5 45 62 29 5,0 7 7 218 141
200 234 6 45 62 30 5,1 7 7 222 143
400 239 6 44 63 31 5,1 8 7 227 145
600 243 6 43 63 32 5,2 8 7 232 148
800 247 6 43 64 33 5,3 8 7 236 150
22000 252 6 43 64 34 5,4 8 7 241 153
200 256 6 43 65 35 5,5 8 7 246 155
400 261 6 42 66 36 5,6 8 7 251 158
600 265 6 42 66 38 5,7 9 8 256 160
800 270 6 41 67 39 5,7 9 8 260 163
23 000 275 7 41 68 40 5,8 9 8 265 165
200 279 7 40 68 41 5,9 9 8 270 167
400 284 7 40 69 43 6,0 9 8 275 170
600 289 7 39 69 44 6,1 10 8 280 172
800 294 7 39 70 45 6,2 10 8 285 175
24 000 299 7 39 71 47 6,3 10 8 290 177
200 304 8 38 71 48 6.4 10 8 296 180
400 309 8 38 72 50 6,5 10 8 301 182
600 314 8 37 73 51 6,6 11 8 306 185
800 319 8 ’37 74 53 6,8 11 8 311 188
1 - J — правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в ,Метеосредний‘ Высота траектории Дальность
ности
изменение
температуры воздуха на 10 С температуры заряда на 1(Г С начальной скорости на 1 % массы сна- ряда на один знак
дхт дхт, AXv„ АХч а ®с Vc у бюл Ys Д
м м м м град мин град м/с С м м м
222 170 254 19 11 26 20 401 32 2000 1260 19000
225 171 256 20 11 40 21 398 33 2100 1310 200
229 173 258 21 11 53 21 395 33 2100 1350 400
232 174 260 22 12 07 22 392 34 2200 1400 600
236 175 262 22 12 21 22 389 34 2300 1440 800
239 177 264 23 12 35 23 387 35 2300 1490 20000
242 178 266 24 12 49 23 384 35 2400 1540 200
246 179 268 25 13 03 24 382 36 2500 1590 400
249 181 270 26 13 18 24 380 36 2600 1640 600
252 182 272 27 13 33 25 377 37 2700 1690 800
256 184 274 28 13 48 25 375 38 2700 1740 21000
259 185 276 29 14 03 26 373 38 2800 1800 200
262 186 278 29 14 19 26 371 39 2900 1860 400
265 188 280 30 14 35 27 369 39 3000 1910 600
268 189 283 31 14 50 27 368 40 3100 1970 800
271 191 285 32 15 06 28 366 41 3200 2030 22000
274 192 287 33 15 22 28 365 41 3300 2090 200
277 194 289 34 15 39 29 363 42 3400 2160 400
280 195 292 35 15 55 30 362 42 3500 2220 600
: 283 197 294 36 16 12 30 361 43 3600 2290 800
286 199 296 36 16 28 31 360 44 3700 2350 23000
289 200 299 37 16 45 31 359 44 3800 2420 200
’ 291 202 301 38 17 03 32’ 358 45 3900 2490 400
294 204 304 39 17 20 32 357 46 4000 2560 600
296 205 306 40 17 37 33 356 46 4100 2630 800
> 299 207 309 41 17 55 33 355 47, 4200 2710 24 000
301 209 312 42 18 13 34 355 47 4300 2780 200
303 211 314 43 18 31 34 354 48 4500 2860 400
306 212 317 43 18 50 35 354 49 4600 2940 600
308 214 320 44 19 08 36 353 49 4700 3020 800
28
29
о СО й—‘ w ND ND ND to го оо oi £ to В op cs 4> to В оо о>:£ го о оо 05 to о до ф £ to о оо os 4* to о QQOQ0 СОООО ФФФФФ ФФФФФ ФФФФФ QOQOQ Ффффф ФФФФФ ФФФФФ ФФФФФ ФФФФФ ФОФФФ 2 Дальность Шкалы прицелов: ЗОФ43 Механического Д-726 Заряд ПОЛНЫЙ «ТЫСЯЧНЫЕ» Начальная скорость 960 м/с Оптического ОП4М-99 (ОП4М-99А) ОФ «ПОЛИ.»
дел. □ оптический Прицел
л. >£. >£. л. 4» 4» 4» 4^ *. 4 4 4 4 4- W С4 СО W W Со W W W W W СО ИИ СООООО^ф вИЙ^И СОЮКЭ —® рИИИЧ 'СЮФСЛСЛ 4*£СС>КЗКЭ 55 СО N5 ОФ СО ФО 4^ 00 Юб>О4и Й01О4Ю W-МКР 05 — Сл О СП СО 4» тыс. механический
4>.^4»С0СО ЫЮЮЮЬЭ К> — — — — — ОООО О СО СО СО СО СОСООООООО тыС- СО Узкая ьилка (4 Вд)
ND ND ND ND 05 05 С*5 G5 С*5 С*5 Са5С5СаЭО5О5 05 05 05 05 СС СО ОЗ 05 05 05 03 05 05 05 05 GO СО Ф О Ф О О •—‘ — 1—1 — ND ND ND ND ND СО СО СО 4* 4* Д СП СП Си 05 Ф СТ> ©3 ©3 2 > X , Изменение дальности при изменении прицела на 1 тыс. ?
О СО <£> СО СО СО СО СО СО СО СО СО СО 00 00 00 СО 00 СО СО со со СО -4 -4 ччччч — СО СО-4©) Сп 4* 05 ND — О СО СО-4 ©5 ф СП 4* со ND -00(000 Ч’ЧОСЛф. 2 ш по дальности Срединные отклонения
ND — — — О 0000.0 СО СО СО СО СО 00 s-q -4 -4 -4 -4 Ф Ф Ф Ф 05 Сл Си Сп Си ND 00 СП ND СО 05 4* — 00 05 05 О СО 05 05 — СО *4 СЛ ND Ф СО -4 Сл 05 - О со О й ’ СО ' я по высоте
— — — ОФ о со со со со СО со со О0 00 00 00 СО 00 со -4 -4 *4 -4 -4 О) ©40)4 03 ND О со ^4 OSCnCOND— СО 00 -4 05 4* 05 ND — О СО 2 со о боковые
00 0000 06М С^с^ффф ФСЛСЛФСЛ 4» S 4* 4^ w wcowSto ьэьэьо——1 тыс. N на деривацию иаправлеиия По правки
— — е©5 53555 55535 55ффю сососососо ффффю 1 ТЫС. 1 ZV на боковой ве- тер скоростью 10 м с
4^ >Ь 4» 4^ 4» 4» 4» 4* 4* 4* 4> 4* 4- 4к W ИНИИИ Со СО W С>5 С J СО Со СО СО СО -ОФФСЛСЛ 4.SCotOtO — — ООЮ СОООСО-ОФ ФСЛСП4;4> Со Со to to — 1О511ОФ— СЛО4®4 00С0"0Ю"0 —ФФСЛСО 4* «ЭСО 00 СО ЧЙО11СЮ 1 2 > X на продольный ветер скоро- стью 10 м, с даль ности
to to к ю to to to JO tptp to to to ю to to to to to to to to to to to to — — — — -^фффф слслхл^л o^cocococo to to to — — — — o-oo 2S2SPSP.S + — СОФ4>.|— ООСПЮСОФ СОСОФСОф 4)4(0001 CO — 00 СП CO ФИСЛЙОТ 2 Hxv давления воздуха на 10 мм рт. ст. на изменение
05 03 03 05 05 05 05 05 05 05 05 05 05 CO 05 05 05 03 05 05 05 05 05 05 05 05 03 05 05 05 ND ND ND ND ND 05 CO 05 05 CO 05 03 05 03 CO 03 ND ND ND ND ND ND ND ND — — •— •— — —. [ 4* СП 4 00 CO ОФ — — — —— — — Ф ОСОООЧО Cn 4* to — co CD ©S 4* ND О 1 2 . Xxv температуры воздуха на 10° С
ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND . 00 00 00 -4 *4 4 4OCDQ5 СЛСЛСПСП»£ 4*4*4*C£O3 CO 03 03 ND ND NDNDND— — CoCnNDCO©5 05 0 4*4- CO OS 03 — 00 4* ND О 00 Ф 4* ND Ф 00 OS 1 2 > х 3 температуры заряда на 10° С.
4ь.4ь£ъ4ь4ь >^.^03 05 03 03 05 05 03 03 03 05 03 03 05 O5C0Q5O3O5 03 05 05 03 03 , 03 ND ND — — ООЮФЮ 00 00 ЧЧЧ Ф Ф OS СП СП СП 4* 4* 4* 05 03 03 ND ND ND ФСД—Ф — -4 00 00 4* Ф Ф ND 00 4* — 4>^O4C4 ОЧОЗОЧ 4* — 00 СП ND I 2 > начальной скорости на 1%
-4ФФФОЗ ФФФФФ ф Ф Ф Си Сл СпСпСиСлСл слслСпСлСл 4^ «£* 4=* £ 4=* 1 ОСООСЧО OS cn H** 03 ND — — О co 00 -4 OS СП СП 4=* 05 ND — О О CO 00 -4 03 СП 1 2 > X 45 массы сна- ряда на один знак?
ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND NDNDND- — CO CO 00 00 00 4440)0 СП СИ СП фх 4)* Ф* 03 03 03 ND ND ND — — — OOOCOCO 4* ND СП 03 О 4^* ND О 03 — Cn 03 — 4* ND О 4* ND О Ф* ND О 4* ND Ф 4* ND О 4* ND Ф* О 03 03 co 0305-0003 43* ND — CO *4 03 Cn 4^ 03 05 ND ND ND ND 03 05 4* СП 03 -4 град мин Я Угол прицеливания
Си Си Си 4* 4^ 4* 4^ 4* 4)* 4^ 4* 4)* 4* 4)* 4^ ф» 4)* 4^. 4* 4^ 4* 4* 05 05 05 05 05 05 Оз О О О СО СО 00 CD -4 -4 03 03 СП СП 4* 4* 03 05 ND ND — — О О СО СО СО СО -4 -4 03 град о® Угол падения
03 03 05 05 05 0503050505 03 05 05 05 05 05 05 СС 03 03 03 03 05 05 03 05 05 03 05 03 03 О 03 03 Ф Сп Сл Си Сп Сл Сл Сл Сл Си Си Сл Си Си СП Си сл сл СП Си Си Сп Си Си Сп Сл ►Ф 05 ND — О со со СО *4 -4 О оз СП ф* 4* 4* 05 05 03 ND ND ND ND ND ND ND ND ND ND 05 м/с < Окончательная скорость
-4*4030)03 03 OS OS 03 O) 03 05 O) O) 05 ОЗСлСПСлСП Сл Си Си сл Си Си Си Сл Сл Си — О СО СО СО -4 О) 03 СИ 4* 05 05 ND — Ф ф СО CD CD -4 03 Сл Си фь 03 05 ND — — Ф О п* Время полета
COCOCOCOCO CD CD СО -4 -4 ЧЧЧЧО) 05 03 03 О 05 ©3 СП СП СП СП СП СП СП 4* 4* ND Ф СО -4 СП 05 ND Ф СО -4 Сп 4* Ю Ф СО. -4034*03— ФСО-4ОЗСП 03 ND — СО 00 ФОФФФ ФФФФФ ФОФОФ ОФФФФ ФФОФФ ФФФФФ ФОФФФ ООООФ ФФФФФ ФФФФФ ФФФФФ ФФФФФ 2 сС 3 ь» Высота входа в «Метеосредний»
©) 05 Сл Сл Сл Си Си Си СП СП 4* 4* 4* 4* 4* 4* 4» 4* 4* 4* 03 05 03 03 05 05 05 05 05 05 ЮфСО00-4 СЛ4*ОЗГОФ СОСО-ЧОЗСЛ 4* 05 ND — Ф СО 00-4 Оз Си 4* 05 ND — — ND СО 05 05 О 4 СЛ ND О СП -4O54*O3ND ND — — — — — — О? ^3 4- 05 -4 СО Ф ФФФФФ ФФФФФ ФФФФФ ФФФФФ ФФФФФ ФФФФФ 2 *< сл Высота траектории
W tg ND NJ ND tg ggg«i ggggl SSS8S ggggs ФФФФФ ФФФФФ ФФФФФ ФФФФФ ФФФФФ ФФФФФ 2 tt Дальность
ЗОФ43
Заряд ПОЛНЫЙ
Начальная скорость 960 м/с
Шкалы прицелов:
Механического Д-726
«ТЫСЯЧНЫЕ»
Оптического ОП4М-99 (ОП4М-99А)
ОФ
«ПОЛИ.»
Дальность Прицел Узкая 'вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в /..Метеоередний» Высота траектории Дальность
направления даль ности
оптический механический по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с А ° £ ай ogs o“S О. CL Кф 2 ь л й щ Н К CQ О на изменение
давления воздуха на 10 мм рт. ст. температуры воздуха на 10° С з! »*» м га к О. га CU С K(J S CL начальной скорости на 1 % массы сна- р яда на один знак
д п В АХТЫС Вд Вв Вб Z &ZW AXW дхт дхтз дхг„ дхч а ®с Vc ‘с ^бюл Ys д
м дел. тыс. тыс. м м м м ты с. тыс. м м м м м м град мин град м/с с м м м
— .
31000 502 14 28 102' 125 11 19 11 478 274 322 292 435 70 30 08 51 365 72 9400 6360 31000
200 509 15 28 103 . 128 11 19 11 483 276 321 295 440 71 30 32 51 366 73 9600 6500 200
400 516 15 28 104 132 11 19 11 489 278 319 298 445 72 30 57 52 367 73 9800 6640 400
600 523 15 28 105 135 12 20 11 494 281 316 302 451 73 31 22 52 368 74 10000 6790 600
800 530 16 27 107 139 12 20 11 499 283 314 305 456 74 31 47 52 369 73 10100 6940 800
32000 537 16 27 108 142 12 20 11 504 286 312 309 461 74 32 12 53 370 76 10300 7090 32000
200 544 16 27 109 146 12 21 11 510 289 309 313 467 75 32 38 53 371 77 10500 7240 200
400 551 17 26 110 150 12 21 11 515 292 306 317 473 76 33 04 54 372 78 10700 7400 400
600 558 17 26 112 154 12 22 11 520 295 303 321 479 77 33 30 54 373 78 10900 7560 600
800 566 18 26 113 158 13 22 11 526 299 299 325 485 77 33 57 54 375 79 11100 7720 800
33000 573 18 25 114 162 13 22 11 531 302 295 329 491 78 34 24 55 376 80 11300 7890 33000
200 581 19 25 116 166 13 23 11 536 306 291 333 497 79 34 52 55 377 81 11500 8060 200
400 589 19 24 117 171 13 23 11 541 310 287 33/ 503 80 35 20 56 379 82 11700 8230 400
600 597 20 24 119 176 13 23 11 547 315 283 342 510 80 35 49 56 380 83 11900 8410 600
800 605 21 23 120 180 14 24 11 552 319 278 346 517 81 36 18 56 382 84 12100 8600 800
34000 613 22 23 122 185 14 24 11 557 324 273 351 524 82 36 48 57 383 85 12300 8790 34000
200 622 22 22 123 190 14 25 11 562 329 267 356 531 82 37 19 57 385 86 12600 8990 200
400 631 23 22 125 196 14 25 11 567 333 262 361 538 83 37 51 57 387 87 12800 9190 400
600 640 24 21 127 201 14 26 12 573 338 256 366 546 84 38 23 58 388 88 13000 9400 600
800 649 25 20 128 207 15 27 12 578 343 249 371 554 84 38 56 58 390 89 13200 9620 800
35000 658 26 20 130 213 15 27 12 583 347 243 377 563 85 39 30 59 .392' 90 13500 9840 35000
200 668 27 20 132 219 15 28 12 588 352 236 383 572 86 40 05 59 394 91 13700 10070 200
400 678 28 19 134 226 15 28 12 593 357 228 389 581 86 40 41 59 396 92 13900 10310 400
600 688 30 18 136 233 16 29 12 598 363 221 396 591 87 41 18 60 398 93 14100 10560 600
800 699 31 18 138 240 16 30 12 603 368 213 403 601 87 41 56 60 400 94 14400 10820 800
36000 710 33 17 141 248 16 31 12 608 374 . 204 410 611 88 42 36 60 403 95 14600 11090 36000
200 722 36 16 143 256 16 31 12 613 379 195 417 623 88 43 18 61 405 97 14900 11380 200
400 734 39 15 145 265 17 32 12 618 385 185 425 634 88 44 02 61 408 98 15100 11680 400
600 747 43 14 148 274 17 33 12 623 390 174 433 646 89 44 49 62 411 99 15400 12010 600
800 762 50 12 151 284 17 34 12 628 395 162 441 659 89 45 43 62 414 101 15700 12390 800
3 Зак. 2013с
33
32
a
-9? 35656 35800 200 36000 400 8 О 36800 37000 200 37400 37440 400 200 37000 2 ta Дальность «ПОЛИ.» ОФ о 3 н я >s л й о я Н г п X л я ГТ > ft. S к £ Л Г • - Е В h г 3 о
дел. оптический □ о я К л> is о О Я S S’ с с 3 S а о h О Я
1000 994 . 986 977 967 956 944 930 116 СО 00 О 857 835 800 779 ТЫС- п механический 3 со со 05
1 f ко ю со СО »—• Со СО CD 4^ 4^ Сп СО Сп 196 1 1 CD »—• 05 О 1 тыс. со Узкая вилка (4 Вд) о я >ь 3
1 ю со ю ю к? о >—* СО 1—‘ СП ГЗ 8,7 3.4 1 1 7.7 О 2 > X о Изменение дальности при изменении прицела на 1 тыс. со со >
155 156 157 159 160 191 162 163 163 163 162 160 156 153 . г СО t=t по дальности о О
404 403 400 398 395 391 386 380 372 356 343 309 330 295 2 со ю по высоте гклонен рединные
KJ о nd о ю о nd о ю о ND о nd О' '8 5 СО СО CD СО 2 со о» боковые S X
К
о Ю 05 со Си CD сл Сп СП СП СО СП >—* 4^ СО i-t. Сп 4^ СО ё СО 8 1 ыс. N на деривацию аправ
co СО со' СО >—» со »—i Со со со СО nd nd ьЗ nd to 1 тыс. > N 3 на боковой ве- тер скоростью 10 м/с ления
о Си CD 657 656 655 654 653 652 651 650 648 | 647 644 638 633 2 &XW на продольнь ветер скоро- стью 10 м/с тй
w 05 373 378 382 386 389 393 398 402 408 | 4С8 408 403 + 399 s > я давления воздуха на 10 мм рт<ст. я р» даль □ о
w СП 4^ Сп со СП О Си О СП О СП Си СО Сп со со CD CD 103 130 148 2 > температуры воздуха на 10° С измене иости правки
468 471 474 -PJ 480 483 485 487 487 484 480 473 460 450 2 > X и температуры заряда на 10° С я S п
05 CO о 703 707 ZIZ 716 720 724 727 1 й 723 9IZ 1 706 687 672 2 > X начальной скорости на 1%
05 CD 05 СО й Си у СО СО >—» CD 4^ 00 сп 00 00 co co I CO 1 2 AXq массы сна- ряда на один знак
05 О о о 59 39 59 09 58 36 58 01 57 22 56 38 55 47 54 41 52 47 51 27 50 07 48 00 46 44 град мин Я Угол прицеливания
05 СО 05 СО О5~*О5 со оо 05 CD 05 00 05 05 05 05 05 Сп 05 СП 05 4^ Oi co s и J=t п® Угол падения
464 463 иР* 05 459 458 455 453 450 447 1 440 435 430 422 418 £ < о Окончательная скорость
124 Й со ГЗ КЗ ю ю 121 120 119 118 911 113 1—» Ю9 105 eoi о о* Время полета я ЙЭ £
18400 CD i 18400 00 4^ 8 18300 18300 18200 18100 17900 17600 17300. 16900 16400 16000 2 3 Высота входа в «Метеосредкий» й X Й9 X
18440! 00 со о ф 18090 17860 17620 17350 17040 16680 16220 15410 14820 14260 13360 12820 2 Высота траектории 5? О ТЗ О Г) W Со ё
sfe . 35656 1 35800 1 Q 200 ф 1 СО 05 00 8 200 37000 37400 37440 1 400 200 37000 5 J3 Дальность сг со 05 © 3 Q Я О м X о Е .е S-W
>
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
30Ф43
Заряд ПЕРВЫЙ
Начальная скорость 775 м/с
ОСКОЛ ОЧ НО-ФУГАС
Взрыва
Дальность прямого выстрела:
НЫЙ СНАРЯД ЗОФ4Э
тель В-491
970 м при высоте цели 2 м
1120 м при высоте цели 2,7 м
1180 м при высоте цели 3 м
Дальность Прицел 1 Узкая вилка (4 ВД) Изменение дальности при изменении прицела . на 1 тыс. Срединные отклонения По правки Угол прицеливания Угол падения 1 Окончательная скорость Время полета Высота входа в 1 «Метеосредннй» Высота траектории Дальность
направления даль ности
по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с на продольный ветер скоро- стью 10 м/с на изме некие
давления воздуха на 10 мм рт. ст. температуры воздуха на 10° С температуры заряда на 10° С =® - о S к о Ч © о° rt CXr-i ЕГ С ffl И я И О Я массы сна- ряда на один знак
•Д п В л хтыс Вд Ви Вб Z AZW &xw АХН АХТ дх„ ДХУ„ _АХЧ а ®с vc ‘с у бюл Ys Д
м тыс. тыс. м м м м тыс. ТЫС . м м м м м м Град МИН град м/с с м м м
.—. — — + — — — +
200 3 1 122 22 0,0 0,0 0 0 0 1 0 1 4 1 00 12 0,1 768 0,3 0,1 200
400 5 1 121 22 0,1 0,1 0 0 0 1 0 2 8 2 00 17 0,2 760 0,5 0,3 400
600 6 1 119 22 0,1 0,1 0 0 0 1 0 3 12 3 00 23 0,3 753 0,8 0,7 600
800 8 1 117 21 0,1 0,2 0 0 0 2 1 4 16 4 00 29 0,4 746 1,1 1,3 800
1000 10 1 116 21 0,2 0,2 0 0 1 2 1 6 20 5 00 35 0,5 739 1,3 2,1 1000
200 11 1 114 21 0,2 0,2 0 0 1 3 1 7 23 6 00 41 0,6 732 1,6 3,1 200
400 13 1 113 21 0,3 0,3 0 0 1 3 2 8 27 7 00 47 0,7 724 1,9 4,3 400
600 15 1 111 21 0,3 0,3 0 0 1 3 2 9 31 8 00 53 0,8 717 2,1 5,7 600
800 16 1 ПО 21 0,3 0,3 0 1 2 4 3 10 35 9 00 59 0,9 710 2,4 7,2 800
2000 18 1 108 21 0,4 0,4 0 1 2 4 3 11 38 9 01 05 1,1 703 2,7 8,9 2000
200 20 1 107 21 0,4 0,4 0 1 3 5 4 12 42 10 01 12 1,2 696 3,0 11 200
400 22 1 105 21 0,5 0,5 0 1 3 5 5 13 46 11 01 18 1,3 689 3,3 0 14 400
600 24 1 104 21 0,5 0,5 1 1 4 5 6 14 49 12 01 25 1,4 682 3,6 16 600
800 25 1 103 21 0,6 0,5 1 1 4 6 7 15 53 12 01 32 1,6 675 3,9 19 800
3000 27 1 101 21 0,6 0,6 1 1 5 6 8 16 56 13 01 38 1,7 669 4,2 22 3000
.200 29 1 100 21 0,7 0,6 1 1 6 7 9 17 59 14 01 45 1,8 662 4,5 25 200
400 31 1 98 21 0,7 0,6 1 1 7 7 10 18 63 14 01 52 2,0 655 4,8 28 400
600 33 1 97 21 0,8 0,7 1 1 7 8 11 19 66 15 01 59 2,1 648 5,1 32 600
800 35 1 95 21 0,8 0,7 1 1 8 8 12 19 70 16 02 06 2,3 642 5,4 36 800
4000 37 1 94 21 0,9 0,8 1 1 9 8 14 20 73 16 02 14 2,4 635 5,7 40 4000
200 39 1 93 22 1,0 0,8 1 1 10 9 15 21 76 17 02 21 2,6 628 6,0 45 200
400 41 1 91 22 1,0 0,8 1 1 11 9 16 22 79 17 02 28 2,8 622 6,3 50 400
600 43 1 90 22 1,1 0,9 1 2 12 10 18 23 82 18 02 36 2,9 615 6,7 55 600
800 5000 45 48 1 1 89 87 22 22 1,2 1,3 0,9 1,0 1 1 2 2 13 14 10 11 19 21 24 25 85 . 89 18 18 02 02 44 51 3,1 3,3 609 602 7,0 7,3 100 60 66 800 5000
200 50 1 86 23 1,4 1,0 1 2 16 11 23 26 92 19 02 59 3,4 596 7,7 100 72 200
400 52 1 85 23 1,5 1,0 1 2 17 12 24 27 95 19 03 07 3,6 589 8,0 100 79 400
600 54 1 83 23 1,6 1,1 1 2 18 13 26 27 98 20 03 16 3,8 583 8,3 100 86 600
800 57 1 82 24 1,7 1,1 1 2 20 14 28 28 101 20 03 24 4,0 577 8,7 100 93 800
36
37
00 00 м пья ЬЭ — О Сй 00 *4 ф СО фф ND CD 00 Ф 4^ ND О ООФФЬСО ОСФ^ЬЭО ООФФГОф ООФФЬЭС оо ф ф nd о О О О О О ФФФФФ ФОФФФ Ффффф ффффф- ффффф ФО ООО ФФФФФ ффффф ООСОО ФОФФФ ОФФФО ФОФФФ ФФФФФ 2 ь Дальность
ФФФФФ ффффф ND ND ND — —* — ООО со О О ОСО СО GO *-4 *4 *4 *4 ФФФФФ ООООС0СП—‘ -4COOOND О СИ ND 00 СП ЮСОСЛЬОСО О<ХОЧСЛ ЮОФФ —‘ ОФФ-CD СеССООСОСо COCOCCOJND ND ND ND ND ND ND ND ND ND ND NDNDNDNDND ND—— —*>— — — —• — — ф ф ф ф ф ФФФФФ СП СП сл сп СП СП О О О О О) О О О О *4 *Ч *4 *4 *4 *4 *4 *4 Ор ОО СП СП О *4 GO СО О — ND СО Ф Ф Ф Ч 00 СО О —‘ ND СО Ф Сл Ф 00 СО О — ND СО Сп О *4 СО О — со со со со со со со со со со со СО со со со со со со to to nd to to to to to to to to to to to to to to ФФФФФ Ф Ф Ф co co ND ND ND — — OOOCDCD GO GO GO *4 *4 *4 Ф Ф Ф СИ ффффф тыс. тыс. м м ffa а ц Прицел Узкая вилка (4 1 Изменение лалы при изменении п на 1 тыс. по дальности зд) ОСТИ рицела 2 1^5 Я (5 Ь )э О я Я я 2 я S 2 a Q
О О О 00 GO 00^14 4 0 ф Ф СП Си СП СП ф Ф Ф Ф Со СО СО Со СО СО ND ND ND ND ND ND ND —* — "ч'сосОСЛ —-*4Ф’О*4 Ф — CO Ф ND О *4ФСО — 0*4 СП 00 —* ОСОфСлф ND—О О GO 2 СП я по высоте
кжэьоюьэ ммюмю tototototo ьо —‘T'T'" I-1 Г“Г*“ 00*4ФФСП СЛФФСООО ND ND —‘ — О Ф CO CD 00 GO *4 *4 *4 Ф Ф СП СП ф ф ф СО 00 ND ND ND 2 СП о боковые
ффффф Ф Со СО Со СО со со со со СО со со to to ю to to to to to to to to to to nd nd — — — 1 тыс. N на деривацию направления даль ности | По правки
СП СП СП Спел ФФФФФ ФФФФФ ф Ф Ф со со со со со СО СО СО со со со to to to to to to 1 О О О CO СО 00 00 00 00 *4 ч *4 о Э D ФФФФФ Ф Ф Ф Ф Со СО СО СО СО ND ND ND ND ND ND I ЧФООСО со Ф СО о С75 со — оо Си to О *4 Ф ND СО *4 Ф 00-00 Ф Ф Со — СО ЧФФ>СО— 1 ф ф Ф сп сп ф сд сп сп ф ф Ф Ф Ф Ф со со со со со со со to to to to to to to to Ф 00 — CO *4 СП Ф to О 00 <1 СП CO to О co “4 05 Ф CO — О CO *4 Ф СП Ф СО —‘ О OtZ>4DCnT тыс. м м > N > > X Я на боковой в тер скорость 10 м/с на продольнь ветер скоро- стью 10 м/с давления воздуха на 10 мм рт. ст. is I а I на изме неиие
ND to — — — О О О CO co (0000000*4 *4*4*40505 ФФСлСПФ сп ф ф ф ф СО СО СОСО со 1 ф •—*Чф —• ЧФ*-‘СОФ I—QOO'1 to со ф Ф 1—‘ 00 сп nd о ч ф nd ОЧСЛООС СО Ф Ф to О 1 2 АХТ температуры воздуха на 10° С
СП СП СП СП Сл ффффф ффффф ффффф со со СО со со со со со со со cocococotoi tO--DO OOOGO-Ч-Ч ф сп сп ф со СО ND — — О СОСООО*4*4 05 Сл Ф Ф СО ND — — О СО | 2 "XV температуры заряда на 10° С
00 00 00^4^4 ЧЧЧО&) ФФФСлСЛ ффффф ФСО со со со to to to to — — — ООО I Ф go — co *4 Ф СО — ОО Ф Ф to О *4 СП GO О 00 Ф со — ОО Ф СО — 00 05 Со О СО сл to О Ф ф 1 2 > X < э начальной скорости на 1 %
— — — — — — — — toto to to to to to to to to to to to to to to to to to to to Ю to to to to to I ЧЧСОСОСО 00'000 OO — — —‘ ——to to to to to to to to to to to — — ———OO^ 2 > X ф массы сна- ряда на один знак
— О О О О ООООО ООООО ООООО ООООО ООООО ООООО О СО СО СО СО 00 00 CD ОО -ч *4*4*4*40 ФОФФФ СП СП Ф СЛ СП ффффф ф СО QJ СО со О Ф СО •— О Сп Со to О Сл Ф Со — О Си Ф Со — О Си Ф Со NG — О Ф Ф СО ND — О Ф Сл Ф Со ф СО со о Ф О Ф СО О Ф со О СО Ф Ф too О ОС ч Ф Ф Ф Сл СП ФФСПФ-Ч *4 00 0—‘ND град мин я Угол прицеливания
ффффф СО СО ND ND ND — •— О О G3 GD СО 00 Op GO *4 *4 *4 Ф Ф ФФФФФ ффффф *4 СОО*ЧСое> *44^. — GD Ф СО — 00 Ф СО —ОФ 4^ ND град Ф о Угол падения
СОСОФФФ ффффф ффффф ффффф ффффф ФФФФФ ффффф ООООО — — ND ND СО СОФФФФ 01(0*4*4 00 ООООО— — ND ND СО Ф Ф Ф Ф (О *4 NDO5O4^00 со -ч ND (О — О1 — Ф — О — Ф — *4 ND 00 СО О Ф О Ф ND ОО Ф О Ф ND СО Ф О ND ND ND ND ND ND ND ND ND — — — — — — — — — — — — — — —. — ~ — — — фСОиОЮ ND — — ООО 00000*4*4 *4 Ф Ф Сп Ф фффСОСО ND ND ND — — ООООО 00 Ф О м/с с < Окончательная скорость Время полета
— — ООО 0000000*4 *4*4ФФФ ФФФФФ Ф Ф ф со Со 'СО СО СО ND ND ND ND ND ND ND ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО 2 V бюл Высота входа в «Метеосредний»
*4 Ф Ф Ф Ф ФФФФФ Ф Ф СС СС C*J СС СО СО ND ND ND ND ND ND ND •— — — — — — — О Ч Ф — ОО ФС0О00Ф CO —0*4 Ф 00 — 000*4 О» Ф ND — О • 00 *4 О СИ Ф CO ND — О О Ф co ND ND Ф *4 — ONDO *4 Ф Ф Ф CH *4ONDOO ФОФСОО-СОФФФФ ФФ*4000 2 сл Высота траектории
ьл О 0° "*4 05 CO 05 Ф ND о 00 05 Ф ND о 00 05 Ф ND о OOOSJ^NDO 00 05 Ф № О .00 05 Ф ND О 00 05 Ф ND О О О О О с>О©©Оо ООООО ©ООО© 0©©0©'©©©00 © © © О © ©©©©ф ОО©ОФ ©©ОС© ©©СО© ©©ООО ©ОООО ООООО со 2 ta Дальность
Шкала прицела 30Ф43
Механического Д-726 Заряд ПЕРВЫЙ
«ТЫСЯЧНЫЕ» Начальная скорость 775 м/с
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
ЗОФ43
Зарид ПЕРВЫЙ
Начальная скорость 775 м/с
Дальность Прицел Узкая пилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
по дальности по высоте бок овые на деривацию на боковой ве- тер скоростью 10 м/с на продольный ветер скоро- стью 10 м/с на изме
давления воздуха на 10 мм рт. ст. 1 | температуры воздуха 1 на 10° С
д п В ДХтыс Вд Вв Вб Z дх™ ДХН дхт
м тыс. тыс. м м м м тыс. тыс. м м м
13000 172 3 44 37 11 2,8 4 5 111 + 68 128
200 176 3 43 37 11 2,9 4 6 115 69 131
400 181 4 42 38 12 2,9 5 6 119 70 135
600 185 4 41 38 12 3,0 5 6 123 72 138
800 190 4 41 39 13 3,1 5 6 127 74 142
14000 195 4 40 39 13 3,1 5 6 131 76 145
200 200 4 39 39 14 3,2 5 6 136 78 149
400 205 4 38 40 15 3,3 5 6 140 80 152
г
600 210 4 38 40 15 3,3 5 6 144 82 156
800 215 4 37 41 16 3,4 5 7 149 84 159
15000 220 5 36 41 17 3,5 6 7 154 86 163
200 225 5 36 42 17 3,6 6 7 158 88 166
400 231 5 35 42 18 3,6 6 7 163 90 170
600 236 5 34 43 19 3,7 6 7 168 92 173
800 242 5 34 43 20 3,8 6 7 173 94 177
16000 248 5 33 43 20 3,9 6 7 178 96 180
200 253 5 32 44 21 4,0 7 7 184 98 184
400 259 6 32 44 22 4,1 7 8 189 101 187
600 265 6 32 45 23 4,2 7 8 194 103 191
800 271 6 31 45 • 24 4,2 7 8 199 105 194
17000 278 6 30 46 25 4,3 7 8 205 107 198
200 284 6 30 46 26 4,4 8 8 211 1G9 201
400 290 6 29 47 27 4,5 8 8 216 111 204
600 297 7 29 47 28 4,6 8 8 222 113 208
800 304 7 28 48 29 4,-7 8 8 228 115 211
18000 311 7 28 48 30 4,8 8 9 234 117 214
200 318 7 27 49 31 4,9 9 9 240 119 218
400 325 7 27 49 32 5,1 9 9 246 121 221
600 332 8 26 50 34 5,2 9 9 252 123 224
800 339 8 26 50 35 5,3 9 9 259 125 227
правки деливания К х. Я льная скорость * га ф ' Л X X о bi Ф га Дальность
мости
нение
=х га
S = С- св о s S5 X га ° га е с ч га га о Е га о га
Ф t=t ч ° s р* К
Е P5Q о га е ч Ч Я О Ь о
р- о Ч X о о
га bi га К Ч и. о. S
(- СП г-1 >> С со со СП
дхтз ДХУ0 АХч а нс vc *с убюл Ys д
м м м град мнн град м/с с м м м
-—. — +
52 187 16 10 19 16 388 24 1200 737 13000
53 189 16 10 35 17 384 25 1200 771 200
54 191 16 10 51 17 380 26 1300 806 400
54 193 15 и 08 18 377 26 1300 842 600
55 195 15 11 24 18 374 27 1400 879 800
55 197 14 11 41 19 370 27 1400 918 14000
56 199 14 11 59 19 367 28 1500 959 200
56 201 13 12 17 20 364 29 1600 1000 400
Г
57 203 13 12 35 21 361 29 1600 1040 600
57 205 12 12 53 21 359 30 1700 1090 800
58 207 12 13 12 22 356 30 1800 ИЗО 15000
59 209 11 13 31 22 354 31 1900 1180 200
59 211 11 13 50 23 351 32 1900 1230 400
60 213 10 14 10 24 349 32 2000 1280 600
60 215 10 14 31 24 347 33 2100 1340 800
61 217 9 14 51 25 345 34 2200 1390 16000
61 219 9 15 12 26 343 ' 34 2300 1450 200
62 221 8 15 33 26 342 35 2400 1510 400
62 223 8 15 55 27 341 36 2500 1570 600
63 225 7 16 17 28 339 36 2500 1630 800
63 227 7 16 39 28 338 37 2600 1690 17000
64 229 6 17 02 29 337 38 2700 1760 200
65 231 6 17 25 30 336 38 2800 1830 400
65 233 5 17 49 31 335 39 3000 1900 600
66 235 5 18 14 31 335 40 3100 1970 800
66 237 4 18 38 32 334 41 3200 2040 18000
67 239 4 19 03 33 334 41 3300 2120 200
68 241 3 19 29 33 333 42 3400 2200 400
68 243 3 19 55 34 333 43 3500 2280 600
69 245 2 20 21 35 333 44 3700 2370 800
40
41
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
30Ф43
Заряд ПЕРВЫЙ
Начальная скорость 775 м/с
Дальность Прицел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в «Метеосреднийа Высота траектории Дальность
направления даль ИОСТИ
по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с иа продольный ветер скоро- стью 10 м/с на изме пение
давления воздуха на 10 мм рт. ст. температуры воздуха н а 10° С г*» ей 5 = Q. ей Е «О О « о Ь СО г-< начальной скорости на 1% массы сна- ряда на один знак
д п В де Вд Вв Вб Z Д2№ «и дхн дхт дх„ axv *0 ДХЧ а ®с Vc гс Убюл Ys Д
м ТЫС- тыс. м м м м тыс. тыс. м м м м м м град мин град М/С С м м м
+
19000 347 8 26 51 36 5,4 10 9 265 127 231 69 248 +2 20 48 35 333 44 3800 2450 19000
200 354 8 25 51 38 5,5 10 9 271 129 234 70 250 + 1 21 15 36 333 45 3900 2540 200
400 362 8 25 52 39 5,6 10 9 278 131 237 71 252 + 1 21 42 37 333 46 4100 2640 400
ьоо 369 9 24. 52 40 5,8 10 9 284 134 240 71 254 4-1 22 10 38 333 47 4200 2730 600
800 377 9 24 53 42 5,9 11 10 291 134 243 72 257 0 22 39 38 333 48 4300 2830 800
20000 386 9 23 54 43 6,0 и 10 297 136 246 73 259 0 23 08 39 333 48 4500 2930 20000
394 9 23 54 45 6.2 11 10 304 138 248 73 261 —1 23 38 40 333 49 4600 3030 200
4UU сип 402 10 22 55 46 6,3 12 10 311 140 251 74 264 —1 24 08 40 334 50 4800 3140 400
411 10 22 55 48 6,5 12 10 318 142 254 75 266 —1 24 39 41 334 51 4900 3250 600
oJU 420 10 21 56 50 6,6 12 10 325 144 257 75 269 —2 25 11 42 335 52 5100 3360 800
21000 ПЧЛ 429 11 21 56 52 6,8 12 10 332 146 259 76 271 —2 25 43 43 335 53 5300 3480 21000
ZuU лАл 4 18 11 21 57 53 6.9 13 10 340 147 262 77 273 —2 26 16 43 336 54 5400 3600 200
4UU САП 447 11 20 57 55 7,1 13 11 347 149 265 77 276 —3 26 50 44 336 54 5600 3730 400
457 12 20 58 57 7,2 13 11 355 151 267 78 279 —3 27 25 45 337 55 5800 3860 600
оии 467 12 19 59 59 7,4 14 11 363 153 269 79 281 —3 28 01 45 338 56 6000 4000 800
22000 ОДА 477 13 19 59 62 7,6 14 11 370 155 272 79 284 —3 28 38 46 338 57 6200 4140 22000
л пп 487 13 18 60 64 7,7 15 11 378 157 274 80 286 —4 29 15 47 339 58 6400 4280 200
глА 498 14 17 60 66 7,9 15 11 387 159 276 81 289 —4 29 53 48 340 59 6600 4430 400
оии ОПП 509 14 17 61 68 8,1 15 11 395 161 278 82 292 —4 30 33 48 341 60 6800 4590 600
oUU о21 15 16 62 71 8,3 16 11 404 163 280 83 295 —4 31 14 49 342 62 7000 4760 800
23000 ОПП 533 16 16 62 74 8,5 16 12 412 165 282 83 298 5 31 57 50 343 63 7200 4930 23000
Zvu лпп э4э 16 15 63 76 8,7 17 12 421 167 284 84 301 —5 32 41 51 344 64 7400 5110 200
ДПП 558 17 15 63 79 8,9 17 12 430 169 286 85 304 —5 33 27 51 345 65 7700 5300 400
Ovv СПП 571 18 14 64 82 9,1 18 12 440 170 287 86 307 —5 34 15 52 346 66 7900 5500 600
оии 585 20 13 65 86 9,4 18 12 450 172 289 87 310 —5 35 06 53 348 68 8200 5720 800
24000 ОПП 600 21 12 65 89 9,6 19 12 460 173 290 88 313 —5 35 59 54 349 69 8400 5950 94000
ЛПП 616 23 12. 66 93 9,8 20 12 471 175 292 89 316 —5 36 57 55 351 70 8700 6190 200
тгОи ЛПП 633 2о 11 67 97 10 21 13 483 176 293 89 319 -5 37 58 55 352 72 9000 6460 400
оии ОПП 652 28 9,6 67 102 10 22 13 495 177 294 90 323 —5 39 06 56 354 74 9300 6760 600
оии 673 33 8,3 68 107 11 23 13 509 178 295 91 326 —5 . 40 23 57 357 76 9600 7100 800
42
43
30Ф43
Заряд ПЕРВЫЙ
Начальная скорость 775 м/с
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
Дальность Прицел Узкая вилка^(4 Вл) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с на продольный j ветер скоро- стью 10 м/с на изме
сз СЧ ® . S св *- X X О. и Г) г S 2s температуры воздуха на 10° С
д п В ДХТЫС Вд Вв Вб Z &z W ДХн ДХТ
м тыс. ТЫС. м м м м тыс. ТЫС. м м м
— — — + —
25000 698 40 6,8 69 113 11 24 13 525 178 296
200 731 56 4,9 69 120 12 26 13 545 178 298
400 795 — 69 129 12 29 14 578 179 300
25412 811 — — 69 136 12 30 14 590 179 302
М
25400 828 243 1,2 69 140 13 32 14 598 179 299
200 879 46 6,3 72 158 13 36 15 592 182 275
25000 904 33 9,0 74 167 13 38 15 586 190 260
24800 924 27 11 74 174 13 39 15 581 200 249
600 940 23 13 75 179 13 41 15 576 204 239
400 954 21 14 75 184 13 43 16 571 206 231
200 966 19 16 75 188 13 44 16 567 201 224
24000 978 17 17 75 192 13 46 16 563 200 217
23800 989 16 19 75 195 13 47 16 559 199 211
600 998 15 20 75 198 13 48 16 555 198 205
23569 1000 — — 75 199 13 48 16 554 198 204
правки 43
пости ся 33 и О © © О S S
нение 1 С5 PS D «Е © Дальность
темпер атуры заряда на ю - С начальной скорости на 1% массы сна- ряда на один знак Угол прицел Угол падени! Окончательн Время полет Высота вход: «Метеосредн Высота трас
ДХТЗ Д5Ч дхч а ес Vc *с у бюл Ys д
м м м град мин град м/с с м м м
92 329 —5 41 54 59 359 78 10000 7500 25000
93 332 -4 43 51 60 363 81 10400 8030 200
93 335 —3 47 42 62 370 86 11200 9090 400
93 336 —2 48 39 63 372 87 11400 9350 25412 М
94 337 ^2 49 43 64 375 89 11500 9640 25400
98 351 — 1 52 46 65 381 93 11900 10480 200
100 357 —1 54 16 66 384 94 12100 10880 25000
101 360 0 55 25 67 386 96 12200 11190 24800
102 363 0 56 23 67 388 97 12300 11450 600
102 364 0 57 14 68 389 98 12300 11670 400
102 365 + 1 57 59 68 391 99 12400 11870 200
102 365 + 1 58 40 69 392 100 12400 12050 24000
102 365 + 1 59 19 69 393 100 12400 12220 23800
102 364 4-2 59 55 69 394 101 12400 12370 600
102 364 4-2 60 00 69 394 101 12400 12400 23569
44
45
30Ф43
Заряд ВТОРОЙ
Начальная скорость 630 м/с
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
ОСКОЛОЧНО-ФУГАСНЫЙ
Взрыва
Дальность прямого выстрела:
СНАРЯД 30Ф43
тель В-491
790 м при высоте цели 2 м
910 м при высоте цели 2,7 м
960 м при высоте цели 3 м
Дальность Причел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
по дальности *по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с на продольный ветер скоро- стью 10 м/с н а изме
давления воздуха на 10 мм рт. ст. температуры воздуха на 10° С ।
д п В дхтыс Вд Вв Вб Z AZw AXw дхн ДХТ
м тыс. тыс. м м м м тыс.. ТЫС. м м м
200 4 1 80 14 0,0 0,0 0 0 0 + 0 0
400 6 1 79 14 0,1 0,1 0 0 0 0 0
600 9 1 78 14 0,1 0,1 0 0 0 О 0
800 11 1 77 14 0,1 0.2 0 0 0 0 1
1000 14 1 76 14 0,2 0,2 0 0 1 0 1
200 16 1 74 14 0,2 0,2 0 1 1 0 1
400 19 1 73 14 0,3 0,3 0 1 I О1 2
600 21 1 72 14 0,3 0,3 0‘ 1 2 0 2
800 24 1 71 14 0,4 0,3 0 1 2 0 3
2000 27 1 70 14 0,4 0,4 1 1 3 1 4
200 29 1 69 14 0,5 0,4 1 1 4 2 5
400 32 1 68 15 0,5 0,5 1 1 4 2 6
600 35 1 66 15 0,6 0,5 1 1 5 3 7
800 38 1 65 15 0,6 0,5 1 1 6 4 8
3000 41 1 64 15 0,7 0,6 1 1 7 4 9
200 44 I 63 16 0,8 0,6 1 1 8 5 10
400 47 1 62 16 0,9 0,7 . 1 2 9 6 11
600 50 1 61 16 0,9 0,7 1 2 10 6 12
800 53 1 60 16 1,0 0,7 1 2 12 7 14
4000 57 1 59 17 1,1 0,8 1 2 13 8 15
200 60 1 58 17 1,2 0,8 1 2 14 9 17
400 63 1 57 17 1,3 0,9 1 2 16 10 19
600 66 1 56 18 1,5 0,9 1 2 17 II 20
800 70 1 55 18 1,6 0,9 1 2 19 11 22
5000 73 . 1 54 19 1,7 1,0 1 2 21 12 24
200 77 1 53 19 1,8 1,0 2 3 22 13 26
400 81 1 52 19 2,0 1,1 2 3 24 14 28
600 84 2 51 20 2,2 1,1 2 3 26 15 30
800 88 2 ' 50 20 2,3 1,2 2 3 28 16 32
правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в «Метеосредний» Высота траектории Дальность.
ности
нение
температуры заряда на 10° С начальной скорости на 1% ДЗ Св о rt х з=п о <Я X О rt X К ч
АХтз AXv0 /Xq а ес Vc ‘с Y бюл Ys Д
м м м град МИН град М/С с м м м
— +
1 4 1 00 13 0,1 623 0,3 0,1 200
3 8 2 00 22 0,3 616 0,6 0,5 400
4 12 3 00 31 0,4 609 1,0 1,1 600
5 16 4 00 40 0,6 603 1,3 2,0 800
6 20 5 00 49 0,8 596 1,6 3,2 1000
7 23 6 00 58 0,9 589 2,0 4,7 200
9 27 7 01 07 1,1 582 2,3 6,5 400
10 31 8 01 • 17 1,3 576 2,7 8,6 600
11 34 8 01 26 1,5 569 3,0 12 800
12 28 9 01 36 1,6 563 3,4 14 2000
13 42 10 01 46 1,8 556 3,7 0 17 200
14 45 11 01 56 2,0 549 4,1 21 400
16 49 И 02 06 2,2 543 4,4 25 600
17 52 12 02 17 2,4 537 4,8 29 800
18 55 13 02 28 , 2,7 530 5,2 33 3000
19 59 13 02 38 2,9 524 5,6 38 200
20 62 14 02 49 3.1 518 6,0 44 400
21 65 14 03 00 3,4 511 6,4 50 600
22 68 15 03 12 3,6 505 6,8 56 800
23 72 15 03 23 3,9 499 7,2 — 63 4000
24 75 16 03 35 4,1 493 7,6 100 70 200
25 78 16 03 47 4,4 487 8,0 100 78 400
26 81 16 03 59 4,7 481 8,4 100 86 600
27 84 17 04 12 5,0 475 ' 8,8 200 95 800
28 87 17 04 24 5,3 469 9,2 200 105 5000
29 90 17 04 37 5,6 463 9,7 200 115 200
30 92 18 04 51 5,9 457 10 200 . 126 400
30 95 18 05 04 6,2 452 11 200 137 600
31 98 18 05 18 6,6 446 1 11 200 149 800
46
47
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
30Ф43
Заряд ВТОРОЙ
Начальная скорость 630 м/с
Дальность Прицел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные Отклонения По правки Угол прицеливания Угол падения Окончательная скорость Время полета Высота входа в «Метеосредннй» Высота траектории Дальность
направления даль пости
по дальности по высоте , боковые н 1 деривацию на боковой ве- тер скоростью 10 м/с на продольный ватер скоро- стью 10 м/с н а изме пение
давления воздуха на 10 мм рт. ст. температуры воздуха иа 10* С температуры заряда на 10й С начальной скорости на 1% массы сна- ряда ИЯ один знак
д п В ДХтмс Вд Вв Вб 2 AZW дх« ДХН дхт ДХТЗ дзч дхч а «с vc ‘с у бюл Ys д
м тыс. тыс. м м м м тыс. ТЫС. м м м м м м град МИН град м/с с м м м
6000 92 2 49 21 2,5 1,2 2 3 30 + 17 34 32 101 + 18 05 32 6,9 440 11 300 161 6000
200 96 2 48 21 2,7 1,3 2 3 32 18 36 33 103 18 05 46 7,3 435 12 300 174 200
400 100 2 47 21 2,9 1,3 2 3 35 19 39 .34 106 19 06 00 7,6 429 12 300 188 400
600 104 2 46 22 3,1 1,4 2 3 37 21 41 35 109 19 Об • 15 8,0 424 13 300 203 600
800 108 2 45 22 3,3 1,4 2 4 40 22 44 36 111 19 06 30 8,4 419 13 300 219 800
7000 113 2 44 23 3,5 1,5 2 4 42 23 46 36 114 19 06 45 8,8 414 14 400 236 7000
200 117 2 43 23 3,8 1,5 2 4 45 25 49 37 116 19 07 01 9,3 408 14 400 253 200
400 121 2 43 23 4,0 1,6 3 4 48 26 51 38 119 19 07 17 9,7 403 15 400 271 400
600 126 2 42 24 4,3 1.6 3 4 51 27 54 39 121 19 07 33 10 399 15 500 291 600
800 131 2 41 24 4,6 1,7 3 4 54 29 57 40 124 19 07 50 11 394 16 500 311 800
8000 135 2 40 25 4.9 1,8 3 4 57 30 60 40 126 19 08 07 11 389 16 500 332 8000
200 140 3 39 25 5,2 1,8 3 4 60 32 63 41 128 18 08 24 12 384 17 600 354 200
400 145 3 38 26 5,5 1,9 3 5 63 33 66 42 131 18 08 42 12 380 18 600 377 400
600 150 3 37 26 5,8 1,9 3 5 67 35 69 43 133 18 09 01 13 376 18 600 401 600
800 155 3 37 26 6,2 2,0 3 5 70 36 72 43 135 18 09 19 13 371 19 700 427 800
9000 161 3 36 27 6,6 2,1 3 5 74 38 75 44 137 18 09 38 14 367 19 700 454 9000
200 166 3 35 27 7,0 2,2 3 5 78 39 78 45 140 18 09 57 14 363 20 800 482 200
400 171 3 34 28 7,4 2,2 4 5 81 41 81 45 142 17 10 17 15 359 20 800 511 400
600 177 3 34 28 7,8 2,3 4 5 85 42 84 46 144 17 10 37 15 356 21 900 542 600
800 183 3 •зз 29 8,2 2,4 4 6 90 44 88 47 146 17 10 58 16 352 22 900 574 800
10000 189 4 32 29 8,7 2,5 4 6 94 46 91 47 148 17 11 19 17 349 22 1000 608 10000
200 195 4 31 30 9,2 2,5 4 ft 98 47 95 48 150 16 11 41 17 346 23 1000 643 200
400 201 4 31 30 9,7 2,6 4 6 103 49 98 49 152 16 12 03 18 343 23 1100 680 400
600 207 4 30 30 10 2,7 5 6 108 50 102 49 154 16 12 26 19 340 24 1100 718 600
800 214 4 29 31 И 2,8 5 6 112 52 105 50 156 15 12 49 19 338 25 1200 758 800
11000 220 4 29 31 11 2,9 5 7 117 54 109 50 158 15 13 13 20 335 25 1200 800 11000
200 227 5 28 32 12 3,0 5 7 122 55 113 51 159 15 13 37 21 333 26 1300 844 200
400 234 5 27 32 13 3,1 5 7 128 57 116 52 161 14 14 02 21 331 27 1400 889 400
600 241 5 27 33 13 3,2 5 7 133 58 120 52 163 14 14 27 22 330 27 1500 936 600
800 248 5 26 33 14 3,3 6 7 139 60 124 53 165 14 14 53 23 328 28 ' 1500 985 800
4 Зак. 2013с
48
49
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
30Ф43
Заряд ВТОРОЙ
Начальная скорость 630 м/с
Дальность Прицел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 10 м/с на продольный ветер скоро- стью 10 м/с на изме
давления воздуха на 10 мм рт. ст. температуры воздуха на 10° С
д П В Д^тыс Вд Вв Вб Z AZw ДХш дхн Дхт
м тыс. тыс. м м м м тыс. ТЫС, м м м
12000 255 5 26 33 15 3,4 6 7 144 + 61 128
200 263 5 25 34 15 3,5 6 7 150 63 132
400 270 6 25 34 16 3,6 6 8 156 65 136
600 278 6 24 35 17 3,7 6 8 162 66 140
800 286 6 24 35 17 3,9 7 8 169 68 144
13000 294 6 23 35 18 4,0 7 8 175 69 148
200 302 6 23 36 19 4,1 7 8 182 70 152
400 311 6 22 36 20 4,3 7 8 189 72 157
600 320 7 22 37 21 4,4 8 8 196 73 161
800 329 7 21 37 22 4,5 8 9 203 75 165
14000 338 7 21 37 23 4,7 8 9 210 76 169
200 347 7 21 38 23 4,8 8 9 217 78 • 174
400 356 8 20 38 24 5,0 9 9 225 79 178
600 366 8 20 38 25 5,2 9 9 233 80 183
800 376 8 19 39 26 5,3 9 9 241 80 187
15000 386 8 19 39 27 5,5 9 9 249 81 192
200 396 9 18 39 28 5,7 10 9 257 82 197
400 406 9 18 40 29 5,9 10 10 265 83 201
600 417 9 18 40 31 6,0 10 10 274 84 206
800 428 9 17 40 32 6,2 11 10 283 85 211
16000 439 10 17 40 33 6,4 11 10 292 86 216
200 451 10 16 41 34 6,6 11 10 301 87 221
400 463 10 16 41 35 6,9 12 10 311 87 226
600 475 11 15 41 36 7,1 12 10 321 88 231
800 488 11 15 41 38 7,3 12 11 330 88 236
17000 501 12 14 42 39 7,5 13 11 340 88 241
200 515 12 14 42 41 7,8 13 11 350 88 246
400 529 13 13 42 42 8,0 14 11 360 88 251
600 543 13 13 43 44 8,3 14 11 370 89 255
800 559 ' 14 12' 43 46 8,5 15 11 380 90 259
18000 575 15 11 44 48 8,8 15 11 390 91 263
200 593 17 10 44 50 9,1 16 11 400 93 267
400 612 19 9,5 45 52 9,4 17 12 410 95 270
600 633' 21 8,5 45 55 9,8 17 12 420 98 273
800 658 25 7,2 46 59 10 18 12 430 100 275
50
приПКИ пости Угол прицеливания Угол падения Окончательная скорость Время полета ' Высота входа в «Метеосредний» Высота траектории Дальность
пение
температуры заряда на 10* С начальной скорости на 1% массы сна- ряда на один знак
ДХТЗ AXV VO а ес Vc Y бЮЛ Ys Д
м м м град МИН град М/С С И м м
53 167 + 14 15 19 24 327 29 1600 1040 12000
54 168 13 15 46 24 326 30 1700 1090 200
54 170 13 16 13 25 325 30 1800 1140 400
55 172 13 16 41 26 324 31 1900 1200 600
55 173 12 17 10 27 323 32 2000 1260 800
56 175 12 17 39 27 322 33 2100 1320 13000
57 177 12 18 09 28 322 33 2200 1390 200
57 178 И 18 40 29 322 34 2300 1460 400
57 180 11 19 11 30 321 35 2400 1530 600
58 181 11 19 43 30 321 36 2500 1600 800
58 183 11 20 15 31 321 36 2600 1670 14000
59 184 10 20 48 32 321 37 2700 1750 200
59 186 10 21 22 33 321 38 2800 1830 400
60 187 10 21 57 34 321 39 2900 1910 600
60 188 10 22 32 34 ' 322 40 3100 2000 800
61 190 10 23 08 35 322 41 3200 2090 15000
61 191 9 23 45 36 322 41 3300 2180 200
62 192 9 24 23 37 323 42 3500 2280 400
62 193 9 25 02 37 323 43 3600 2380 600
62 195 9 25 42 38 324 44 3800 2480 800
63 196 9 26 22 39 325 45 3900 2590 16000
63 197 9 27 04 4|0 325 46 4100 2700 200
63 198 T99 8 27 47 41 326 47 4200 2820 400
64 8 28 31 41 327 48 4400 2940 600
64 200 8 29 17 42 327 49 4600 3070 800
64 201 8 30 04 43 328 50 4700 3210 17000
65 202 8 30 53 44 329 51 4900 3350 200
65 204 8 31 43 45 330 52 5100 3500 400
66 205 7 32 36 46 331 54 5300 3650 600
66 207 7 33 32 47 332 55 5500 3810 800
67 209 7 34 31 48 333 56 5700 3990 18000
67 211 7 35 34 49 334 57 5900 4180 200
68 213 6 36 42 50 335 59 6200 4390 400
69 215 6 37 59 51 337 60 6400 4630 600
70 218 5 39 27 52 339 62 6700 4910 800
4*
51
w
сл
17266 400 17800 600 18000 200 & О 600 18800 19000 19200 19249 19000 200 Z Дальность 1
0001 ю bS 981 968 954 939 923 905 883 856 811 774 736 688 ТЫС. □ Прицел
1 ta* to CO 05 ta» CO to о to СЛ СО со 3 1 1 Й тыс. ts Узкая вилка (4 Вд)
I tai 0 СЛ E to ta* 9,7 8,0 5,9 2,6 5,4 z > n Изменение дальности при изменении прицела на 1 тыс.
4ь 4b 4b 00 4b 00 4b CO 4ь CO Ю 4b СО 4b со 4b СО 4b CO 4b 00 4b 00 z 03 fa по дальности о Г)
я п
сл 4ь to о 5 5 сл 5 to СО СО СО СЛ СО О 00 co О z DT я по высоте 1ИИН1 юнее
t—» ьЗ to 0 co Co Co Со СО ta» ta* to ta* ta* z Cd СЛ боковые = * S л> м
4ь о Co CD co 00 Co co 0 CO СЛ Й СО 8 to со to 05 to to 81 ТЫС. N на деривацию направ.
»—» 0 ta* 0 5 0 СЛ СЛ СЛ 2 2 CO CO co to 1 ТЫС. > N на боковой ве- тер скоростью 10 м/с ления
438 440 442 445 448 450 453 456 459 461 462 459 453 441 ' z > X ?= иа продольный ветер скоро- стью 10 м/с
104 105 106 107 108 109 110 ta* ta» 112 112 Oil on + 105 z > X Я давления । воздуха на 10 мм рт. ст.
213 216 220 224 228 233 238 243 249 256 265 271 275 276 z > X температуры воздуха на 10° С ta изме даль □ о
^* ta* to CO 00 2 2 £ 2 Co 2) z a* температуры заряда иа 10° С п S л> пости правки
222 223 225 228 230 231 232 233 233 231 229 226 221 z °AXV начальной скорости на 1%
СЛ СЛ СЛ СЛ СЛ СЛ 4b 4Ь 4b 4ь 4b фь СЛ Oi + z > X 43 массы сна- ряда на один знак
Ob о Си О сл co СЛ 00 J СЛ Сл 05 сл сл сл 4b СЛ со СЛ ta» 4^ CO 4b 05 4b 4b 4b ta» Град I P Угол прицеливания
о о Й сл о о 4ь Сл to to to 4ь 00 о о to ta» 88 ta* ta» мин
0 oo 0 23 0 О) 0 05 0 СЛ 0 4ь 0 4ь 0 СО 0 СЛ CO СЛ 00 СЛ 0 СЛ 4b град Ф О Угол падения
8? о 360 359 359 358 I 357 356 355 354 352 349 346 344 341 м/с o< Окончательная скорость
00 сл co CO 4b co' co 00 to 00 taI 00 о СО 00 ст CO ta* 0 00 0 СЛ rt rt Время полета
8800 8800 8800 8800 8800 8800 8700 8700 8600 8400 8100 7900 7500 7000 z Убюл Высота входа в «Метеосредний»
8850 CO 8640 8500 8350 8180 8000 7790 7540 7220 0699 6260 5820 5260 z Высота траектории
fc
17266 $ § i I i § о о В 00 8 I 19200 19249 to о о 19000 z а я « с
S
g
£я
Г
3
р
а
й W
S w па
о Й
я
09
О
W © о а
X О
о э
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
ОСКОЛОЧНО-ФУГАСНЫЙ
Взрыва
Дальность прямого выстрела:
Дальность Прицел Узкая вилка (4 Вд) Изменение дальности при изменении прицела на 1 тыс. Срединные отклонения По
направления даль
по дальности по высоте боковые на деривацию на боковой ве- тер скоростью 1 0 м/с на продольный ветер скоро- стью 10 м/с на изме
давления воздуха на 10 мм рт. ст. температуры воздуха на 10° С
Д П В дхтыс Вд Вв Вб Z AZw ДХ№ ДХн дхт
м ТЫС. тыс. м м М м тыс. тыс. м м м
200 5 1 50 9.1 0,0 0,0 0 0 0 + 0 0
400 9 1 49 9,0 0,1 0,1 0 0 |0 1 10 ’
600 13 1 49 9,0 0,1 0,1 0 0 0 1 0
800 17 1 48 9,0 0,2 0,2 0 1 1 1 1
1000. 21 1 47 9,1 0,2 0,2 0 1 1 1 1
200 25 1 46 9,3 0,2 0,2 0 1 2 2 2
400 29 1 45 9,5 0,3 0,3 1 1 2 2 2
600 33 1 44 9,7 0,3 0,3 1 1 3 2 3
800 38 1 43 9,9 0,4 0,3 1 1 4 2 4
2000 42 1 43 10 0,5 0,4 1 1 5 3 5
200 47 1 42 11 0,6 0,4 1 1 6 3 6
400 51 1 41 11 0,6 0,5 1 2 7 3 7
600 56 1 40 11 0,7 0,5 1 2 9 3 8
800 61 1 39 12 0,8 0,6 1 2 10 4 10
3000 66. 1 38 12 0,9 0,6 1 2 12 5 11
200 71 1 38 12 1,0 0,6 1 2 13 6 12
400 76 1 ,'17 13 1,2 0,7 1 2 15 7 14
600 81 1 36 13 1,3 0,7 1 3 17 7 16
800 87 2 35 14 1,5 0,8 2 3 19 8 18
4000 92 2 35 14 1,6 0,8 2 3 21 9 19
200 98 2 34 15 1,8 0,9 2 3 24 10 21
400 103 2 33 15 2,0 1,0 2 3 26 11 24
600 109 2 32 16 2,2 1,0 2 3 29 12 26
800 115 2 32 16 2,4 1,1 2 3 31 13 28
54
30Ф43
Заряд ТРЕТИЙ
Начальная скорость 500 м/с
СНАРЯД 30Ф43
тель В-491
630 м при высоте цели 2 м
730 м при высоте цели2,7м
760 м при высоте цели 3 м
правки Угол прицеливания S 1 Угол падения Окончательная скорость Время полета Высота входа в «Метеосредний» Высота траектории Дальность
НОСТИ
нение
3 »*»га га я СЦ га с «и S СЦ- начальной скорости на 1% И у Е га га Е 3 ® ” о га Е о х и К Ч X 0.0
дхтз >Xv0 АХЧ а . ®с vc ‘с Y бюл Ys д
м м м град мин град м/с С м м м
— — +
1 4 1 00 19 0,2 494 0,4 0,2 200
3 8 2 00 32 0,5 487 0,8 0,8 400
4 12 3 00 46 0,7 481 1,2 1,8 600
5 16 4 01 01 1,0 474 1,6 • 3,3 800
7 19 5 01 15 1,2 468 2,1 5,2 1000
8 23 6 01 30 1,5 462 2,5 7,6 200
9 27 6 01 45 1,8 456 2,9 11 400
11 30 7 02 01 2,1 450 3,4 и 14 600
12 34 8 02 16 2,4 443 3,8 18 800
13 37 9 02 32 2,7 437 4,3 23 2000
14 41 9 02 49 3,0 431 4,7 28 200
15 44 10 03 05 3,3 426 5,2 34 400
17 47 10 03 22 3,7 420 5,7 40 600
18 51 11 03 40 4,1 414 6,2 47 800
19 54 11 03 57 4,4 408 6,7 55 3000
20 21 57 60 12 12 04 04 15 34 4,8 5,2 403 397 7,2 7,7 100 63 72 200 400
22 63 13 04 53 5,6 392 8,2 100 82 600
23 66 13 05 12 6,1 387 8,7 100 93 800
24 69 13 05 31 6,5 382 9,2 200 105 4000
25 72 14 05 51 7,0 377 9,8 200 118 200
26 75 14 06 12 7,5 372 10 200 131 400
27 77 14 06 33 8,0 367 11 200 145 600
28 80 15 06 54 8,5 362 11 300 160 800
55
30Ф43
Заряд ТРЕТИЙ
Начальная скорость 500 м/с
Шкала прицела
Механического Д-726
«ТЫСЯЧНЫЕ»
ч: св Ч SS аз н t* CJ S О о. Срединные отклонения . По
направления даль
СО к с л ч s oj 2 •к на изме
Дальность св м rt S Ч И S 2 S Ш Л и « С1 3 । к о Л 0.0 rt о 3
Прицел Узкая вил £ К - и ЗЕ ° о» ® ж ь е> 5 s'- СО S к s о 5С ’ Л ч св ч о с по- высоте ббковые на дериваг на боково тер скоро 10 м/с на продол ветер ско стыо 10 м/ давления воздуха н 10 мм рт. температ} воздуха на 10° С
Д П В А^ТЫС Вд Чв Вб Z AZW AXW дхн ДХТ
м тыс. тыс. м м м м тыс. тыс. м м м
— 1 + .—
5000 121 2 31 16 2,6 1,1 2 4 34 14 30
200 127 2 30 17 2,8 1,2 2 4 38 15 33
400 134 2 30 17 3,1 1,3 2 4 41 16 36
600 140 2 29 18 3,4 1,3 3 4 44 17 38
800 147 2 28 18 3,6 1.4 3 4 48 18 41
6000 154 3 28 19 3,9 1.5 3 5 52 19 44
200 161 3 27 19 4,2 1.6 3 5 56 20 47
400 168 3 26 20 4 6 1,6 3 5 60 21 50
600 175 3 26 20 4,9 1.7 3 5 65 22 54
800 183 3 25 20 5,3 1,8 3 5 69 24 57
7000 190 3 25 21 5,6 1.9 4 5 74 25 61
200 198 3 24 21 6,0 2,0 4 6 80 26 64
400 206 4 24 22 6,4 2,1 4 6 85 27 68
600 214 4 23 22 6,8 2,2 4 6 91 28 72
800 222 4 23 22 7,3 2,3 4 6 97 29 76
8000 231 4 22 23 7,7 2,4 4 6 103 30 80
200 240 4 22 23 8,2 2,6 5 6 109 31 84
400 248 4 21 23 8,6 2,7 5 6 116 32 89
Р »
»
600 257 5 21 24 9,1 2,8 5 7 122 33 93
800 266 5 21 24 9,6 2,9 5 7 129 33 98
9000 276 5 20 24 10 3,1 5 7 136 34 102
200 285 5 20 25 11 3,2 6 7 144 35 107
400 295 5 20 Й5 11 3,4 6 7 151 36 112
600 305 5 19 25 12 3,5 6 7 159 37 116
800 315 5 19 26 1’2 3,7 6 7 167 37 121
10000 325 6 18 26 13 3,8 6 8 174 38 126
200 336 6 18 26 13 4,0 7 8 182 39 131
400 346 6 18 27 14 4,2 7 8 190 40 136
600 357 6 17 27 15 4,4 7 8 198 40 141
800 369 6 17 27 15 4,5 7 8 206 41 146
правки •3 р 1=1 я Угол прицеливания 2 S W S X ф Ч ctf К ч е . Й ®с град Е Окончательная скорость о Время полета Высота входа в 2 S «Метеосрелнийэ ъ s Высота траектории и> Дальность Д м
пости
пение
> температуры 2 н заряда на <- 10° С > начальной 2 З' СКОРОСТИ ° на 1 %. > . массы сна- _ х ряда на ° один знак
29 30 31 32 32 33 34 35 35 36 37 38 38 39 39 40 40 41 83 85 88 90 93 95 97 99 101 103 105 107 109 111 112 114 116 117 + 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 07 16 07 39 08 02 08 25 08 49 -09 14 09 39 10 04 10 30 10 57 11 25 11 53 12 22 12 51 13 21 13 51 14 22 14 54 9,0 9,5 10 11 11 12 13 13 14 14 15 16 17 17 18 19 19 20 358 353 349 345 342 338 335 332 329 327 324 322 320 319 317 316 315 314 12- 13 13 14 14 15 16 16 17 18 18 19 20 20 21 22 22 23 300 300 300 400 400 400 500 500 600 600 600 700 700 800 900 900 1000 1000 177 195 213 232 254 277 301 326 353 381 410 441 474 509 545 583 623 664 5000 200 400 600 800 6000 200 400 600 800 7000 200 400 600 800 8000 200 400 Р
41 42 42 43 •43 44 44 45 45 45 46 46 119 120 121 . 123 124 ' 125 . 126 • 127 ‘ 129 1 130 ‘ 131 132 14 14 14 14 14 14 14 [‘•14 1 14 . 13 13 13 15 26 15 59 16 33 17 07 17 42 18 18 18 54 . 19 31 20 09 20 47 21 26 22 07 21 22 22 23 24 25 25 26 27 28 29 29 313 313 312 312 311 311 311 310 310 310 310 ! 310 24 25 25 26 27 28 28 29 30 31 32 : 32 1100 1200 1300 1300 1400 1500 1600 1700 1700 1800 1900 2000 708 753 800 850 901 955 1010 1070 ИЗО 1190 1260 1330 600 800 9000 200 400 600 800 10000 200 400 600 800
57
56
ss tO CO CO 4* 4b 00 Q ND 4b 05 00 Q IO 4^ co co ooo Soo nd SoooS 0S0 М 1*4522 М «-* >4^ 00 ND м £ ЬО О 00ОТЛЮО 000^.10 0 00 ОТ 4Ь ЬЭ С ООО QOQOO Q О О О О О Ф О О С5 ©ОО ООООО ооооо ооооо 2 tl Дальность Шкала прицела „ 30Ф43 Механического Д-726 „ «ТЫСЯЧНЫЕ» 3а₽ЯД Т₽ЕТ Й Начальная скорость 500 м/с
ф со О со с© со ОООООО О 00 -4 Си СО •—4 с О) ND О 00 ND ел -4 05 со 4b 4b >1 ОТОТОТ СЛСЛСЛСЛСЛ Сл4ь4ь4ь4^ X-hbOTW 2? Е? 2? о -ч сл со >— о оо -ь> Si 4ь ю XJ 5 о оо оо to от от 4*юкзсоот ослоотьо отот^ьоо 1 ТЫС. 1 □ Прицел
о~юСот SI/ьот 1 ND 1—4 Н- 4- Ь- еле© се 4b се ND 1—4 О СО СО С© 00 сю оо -ч -ч -ч г> со Узкая вилка (4 Вд)
СО ND1—4 СО 00 -Ч СЛ СО С© 00 Сл СО 05 1 5^7^ 00©CD^-— ND се С0 4b 4b Си Си 05 05 05 ело 7-. 7- 2 > X Е Изменение дальности при-изменении прицела на 1 тыс.
С*Э co co co CO CO co co co Co CO 4b 4ь СП СЛ OlOiO СС СоСОСлЗ СО СО со се со СО СО СО со ND ND ND ND ND ND 05 СИ 4ь 4ь CO CO ND ND >— н-фффс© c© c© 00 00 00 Z Вд по дальности Срединные отклонения
-4 *4 -4 05 C5 О ослеп co NDCDC©-4Cn to о CH 4^ 4ь CO CO Co CO ND ND ND ND ND ND ND ND •—4 •— — —4 »-* oo *—‘4«b toOcDSOi 4b co ND ►— О CO 00 CO *4 05 2 СО я по высоте
Н"» •—4 ND ND ND ND ЬО^-и- COCOOO 00 00-4-4*4 05 05 05 05 СП ел ел ел 4b 4b CO co CO 4b <-* -4 4b t— 00 05 co ►—00 05 4b c© *4 2 СП о боковые
CO CO co co nd nd to to to 4b - CO *—4 CD t© *4 ' 05 4b ND 5 ОТ Сл 4» wwww.- £-OOO«b ototoooocoI ТЫС. N на деривацию направления 1 По правки j
СП Си 4b 4b 4b CO co co to >—* ►—» H-4 >—4 >—‘ t—» I . —4 — ОО CD CD CD CO C© CO c© CO CO C© CO 00 00 00 00 1 тыс. AZ W на боковой ве- тер скоростью 10 м/с
co cococ^coco cococo CO co Co Jb 4^ 4b СлСпСп ►—4 rfb *4 >—4 4b co •—‘CnOO CO COCoCO co CO CO CO ND ND ND ND ND ND ND ND ND ND ND ел СЛ 4b co ND ND i—4 О CO 00 00 *4 05 Си 4b Co Co ND •— СЮ CO СЛ *4 с© •—1 Се Си -4 CO Ф ND 4Ь 05 *4 CO •—‘ Co 4b 2 mxv на продольный ветер скоро- с тыо 10 м/с даль кости
О OOOOO ООО »—* ЬО CO 4ь Си О -Ч-Ч *4 05 O) 05 05 О5СлСлелСл Сл Си СЛ ел 4b 4b 4> 4ь 4b 4ь i О) СЛ Се —• CD 00 -Ч ел 4b Се ND — CD СО -Ч 05 4-^ Се ND 2 дхн давления воздуха на 10 мм рт. ст. 1 на нзме пение
4— н- »-* >— ND to to to 00 00 С£5 CD СО о О •—4 *—4 СО О О Со Ч — Си о ел ND ND N3 ND ND ND ND ND t— >— — h- h- и- h- i— h- ND ND - —* о о o CO CO 00 CO -ч -ч -ч 05 О5 СЛ СЛ | О >— СО 05 СОСОСЛН-*-Ч ND 00 4b СО 4ь Ф Сл О Сл О 1 Z ДХТ температуры воздуха на 10° С
от Сл СЛ W СЛ Сл Сл Сл Сл ОТ ОТ4ьСЛСЛОТ Сл ел ел ел Сл Сл Сл Си Сл enOiCn;^.^ -ч О) СЛ 4b со ND ND »—4 О О СО С© 00 00 00 *4 *4 1 ! 2 1 “XV температуры заряда на 10° с
ел слслслслот ототот 5-> ОТСЛОТОООТ Ь0ОТ4ь S 05 Сл Сл Си СИ СЛ 4b 4b 4ь 4ь 4ь 4ь'4ь се СО Со СО Со 1 СО »-4 СО 05 СО ND О ООГЧ СП 4b ND *-* о ОО-ЧОЗСлСО 1 2 > X «- о н ача’льной скорости на 1%
со 00 00 00 00 00 00 00 00 t со СО СО СО ООО"-41-4 Н- 1—• 1—1 nd ND ND ND ND СО СО < 2 bxv массы сна- ряда на один знак
05 СлСИСЛСлСл слсл^ о С© 00 “Ч СЛ 4b со •—* <о <©> н-ЬО»—* •—* ел СО СИ ьо о 05 О СО Со со ел № 05 4^ 4bcow u и у a ‘4 w to tg ta to wtp sa'tss ю Q1 —.00-4 СЛ 4b co ND О CD CO 00 *4 05 СЛ4ь 4bfcCO N~ Co CO Си CD co >— CD CD Сл О Q ь- ND CO 4ьСл ►т'&О О ND co CO 00 00 05 CD 00 C> 4b »— CD <—4 4ь00 4bW— CO град мин R Угол прицеливания
05 0)00005 05 СЛ Си 05 ел 4b. со со ND CD СО -Ч Сп . ОТ 4b 42. 4b 4ь 4ь 4b ОТ от ОТ W CJ ОТ MW CAW W CO CD -4 O) 4b CO ND ►—4 CO 00-4 05 05 Сл 4ь CO ND *— О град п® Угол падения
со сооосососо Со СО со СО COCOCOCOCO CO<-OoJ 00 -Ч*-4О5СЛ4ь СО to О От WWW wwwww wwwww wwwww SShOOT S4ototX 4ьотюю— ~ Xi©Bc> м/с < Окончательная скорость
-Ч -4 “Ч 05 05 05 05 05 05 >— >—»фСОСО-Ч 05 Сп Со Гн cn nn Сл 4ь гГ4- 4ь 4ь 4ь 4ь 4b co Co Co Co Co Co Co Й ОТЮО OT^ui^W foWotooo omwiSw <> Время полета
05 05 05 0)05 05 05 О) СЛ со еосососою н-осо о CD О CD О О ООО о ооооо ООО ОТ ОТ 4b 4b 4b 4b ОТ W W WWWWW КЗ ЬЭ Ю КЭ Ю от о Xi Е to от оо от 4ь от—-00^1 SWx&ilz; ОТ ООО ООООО ООООО 22g°2 О ООО ооооо ооооо ооооо 2 Y бюл Высота входа в «Метеоередний»
от ототслслсл слсл^д. СО № *—* о СО 05 4b ND СО ND О -Ч ND СП О) ND 00 о ооооо ООО 3750 4320 ww to to кз to to tototon-—- -* “ Е Е S1 ю ОТ 4b ОТ К - О О С» ОТ ОТ 4ь £ О СЛ 4* -Ч -Ч 4b ND 4 о О *“* ND Се Сл О оо ООООО ООООО ООООО 2 z Высота траектории
to « W оо отьЭ4»отоо ON* СО ООООО ООО й зеооо ООО СП со от 4bts3O ооотлкэо coa^wc одотлюо й SSS SooSS SS§SS gsggs 2 tl Дальность
60
3. ТАБЛИЦЫ ПОПРАВОК НА ГЕОФИЗИЧЕСКИЕ
УСЛОВИЯ
Поправки рассчитаны для северного полушария. При стрельбе
в южном полушарии направление стрельбы, величина и знак по-
правки в дальность не изменяются.
Для определения боковых поправок в южном полушарии в таб-
лицы поправок на геофизические условия следует входить с на-
правлением стрельбы, измененным на 180°, а величину поправки
брать с противоположным знаком.
61
ТАБЛИЦЫ ПОПРАВОК ДАЛЬНОСТИ И НАПРАВЛЕНИЯ
(поправки на вращение Земли и на изменение
Геогра- фическая широта Дальность Направление
с св В юв ю
X д ддг AZr ддг AZr ддг Д2г ддг дгг ДДг
град м м тыс. м ТЫС. м ТЫС . м ТЫС. м
10 4000 —7 0 —27 0 —35 0 —27 0 —7
8000 —14 0 —57 0 —75 0 —57 0 —14
12000 —25 0 —93 0 —122 0 —94 0 —25
16000 —28 0 —100 0 —130 0 —100 0 —28
20000 —33 0 —107 0 —138 0 —107 0 —33
24000 —38 0 —113 0 —145 0 —113 —1 —38
28000 —44 0 —124 0 —156 —1 —124 —1 —44
30000 —50 0 —132 .0 —166 —1 — 132 —1 —50
32000 —57 0 —140 0 —176 —1 —140 —1 —57
34000 —64 0 —149 0 -185 —1 —149 —2 —64
36000 —76 +1 —159 0 —194 —1 —159 —2 —76
37000 —88 +2 —149 +1 —173 —1 —149 —3 —88
37000 —92 + 2 —130 +1 —145 —1 —130 —4 —92
36000 —91 + 3 —108 4-2 —114 —1 —108 —4 —91
35000 —91 + 3 —102 4-2 —106 —1 —102 —4 —91
30 4000 —4 0 —21 0 —28 0 —21 0 —4
8000 —10 0 —47 0 —62 0 —47 0 —10
12000 -15 0 —75 0 —99 0 —75 0 —15
16000 —17 —1 —80 —1 —106 —1 —80 —1 —17
20000 —20 —1 —85 —1 —113 —1 —85 —1 —20
24000 —23 —1 —89 —1 —117 —1 —89 —2 —23
28000 —27 — 1 —97 —1 —125 —2 —97 —2 —27
30000 —30 —1 —102 —2 —132 —2 —102 —2 —30
32000 —34 —1 —108 —2 —138 —2 —108 —3 —34
34000 —39 —1 —114 —2 —145 —2 —114 —3 —39
36000 —45 —1 —118 —2 —149 —3 —118 —4 —45
37000 —50 —1 —103 —2 —125 —3 —103 —5 —50
37000 —55 —1 —89 —2 —102 —4 —88 —6 —55
36000 —55 0 —69 —1 —75 —4 —69 —6 —55
35000 —55 0 _ —64 —1 —68 —4 -64 —7 —55
62
30Ф43
Заряд ПОЛНЫЙ
(ДДг И Д2Г) НА ГЕОФИЗИЧЕСКИЕ УСЛОВИЯ
ускорения силы тяжести с широтой)
стрельбы на Дальность
го юз 3 сз с
AZr _ДДГ._ AZr ддг AZr ДДг AZr ддг AZ,. Д
ТЫС. м ТЫС. м ТЫС. м тыс. м ТЫ С. м
0 + 13 0 + 20 0 + 13 0 —7 0 4000
0 +29 0 +46 0 +29 0 —14 0 8000
0 +42 0 +70 0 +42 0 —25 0 12000
0 +43 0 +72 0 +43 0 —28 0 16000
0 +41 0 +71 0 +41 0 —33 0 20000
1 +37 —1 +69 0 +37 0 —38 0 24000
- 1 + 35 —1 +68 —1 + 35 0 —44 0 28000
—1 +32 —1 4-65 —1 +32 0 —50 0 30000
—2 +27 —1 +62 —1 +27 0 —57 0 32000
—2 + 21 —2 +57 —1 + 21 0 —64 0 34000
—3 +8 —2 +43 —1 +8 0 —76 +1 36000
—4 —27 —3 —5 —1 —27 +1 , —88 +2 37000
—ь —53 —4 —37 —1 —53 +1 —92 +2 37000
—6 —74 —4 —66 —1 —74 + 2 —91 +3 36000
6 —79 —4 —74 —1 —79 +2 —91 +3 35000
0 + 13 0 +20 0 0 —4 0 4000
0 +27 0 +42 0 +27 0 —10 0 8000
0 +44 0 +69 0 +45 0 —15 0 12000
—1 +45 —1 + 72 —1 +45 —1 —17 —1 16000
—1 +45 —1 + 72 —1 +45 —1 —20 -1 20000
-2 +43 —2 +71 —1 +.43 —1 —23 —1 24000
—2 +42 —2 +71 9 +42 —1 —27 —1 28000
—3 +42 —2 +71 —2 +42 —2 —30 —1 30000
- -3 +40 —3 +70 —2 +40 —2 —34 —1 32000
—4 +36 —3 + 67 —2 + 36 —2 —39 —1 34000
— 4 +.28 —4 +59 —3 +28 —2 —45 —I 36000
—6 +4 —5 +26 —3 +4 —2 —50 —1 37000
—7 —20' —6 —7 —4 г-21 —2 —55 —1 37000
-8 —39 —6 —33 —4 —40 —1 —55 0 36000
-8 —44 —7 —40 —4 —45 —1 —55 0 35000
63
Геогра- фическая широта Дальность Направление,
С св В юв ю
X Д ДДГ AZr АДГ AZr АДГ AZr АДГ Д2Г АДГ
град м м тыс. м ТЫС. м ТЫС. м тыс. м
50 4000 0 0 —13 0 —18 0 —13 0 0
8000 0 0 —28 0 —39 0 —28 0 0
12000 0 —1 —44 —1 —63 —1 —44 —1 0
16000 0 —1 —47 —1 —66 —1 —47 —1 0
20000 0 —2 —48 —2 —68 —2 —48 —2 0
24000 0 —2 —49 —2 —69 —2 —49 —2 0
28000 0 —2 —51 —2 —73 —3 —51 —3 0
30000 0 —2 —53 —3 —76 —3 —53 —3 0
32000 0 —3 —55 —3 —78 —3 —55 —4 0
34000 0 —3 —56 —3 —79 —4 —56 —4 0
36000 0 —3 —55 —4 —77 —4 —54 —5 0
37000 0 —3 —39 —4 —55 —5 -38 —6 0
37000 0 —3 —25 —4 -35 —6 —24 —7 0
36000 0 —3 —11 —4 —15 -6 —10 -8- 0
35000 0 —3 —7 —4 —10 —6 —7 —8 0
70 4000 +4 0 —3 0 —6 0 —3 0 +4
8000 +8 —1 —7 —1 —13 —1 —7 —1 +8
12000 + 13 —1 —10 —1 —20 —1 —10 —1 + 13
16000 + 16 —1 —9 —1 —19 —1 —9 —2 + 16
20000 +18 —2 —7 —2 -18 —2 —7 —2 + 18
24000 +20 —2 —6 —2 —17 —3 —6 —3 +20
28000 +25 —3 —3 —3 —14 —3 —3 —3 +25
30000 +26 —3 —2 —3 —14 —4 —2 —4 +26
32000 +29 —4 0 —4 —12 —4 0 —4 +29
34000 +34 —4 +4 —4 —8 —5 +4 —5 +34
36000 +.40 —5 + 11 —5 — 1 —5 +11 —6 +40
37000 +48 —5 +27 —6 + 19 —6 +28 —7 +48
37000 +49 —6 +.36 —6 +30 —7 +37 —8 +49
36000 +48 —6 +42 —6 +40 —7 +43 -8 +48
35000 : +48 —6 +44 —6 +43 —7 +45 —8 +48
64
ЗОФ43
Заряд ПОЛНЫЙ
стрельбы на Дальность
10 юз* 3 СЗ с
AZr АДГ AZr АДГ AZr АДГ AZr ДДр AZr Д
ТЫС . м тыс. м ТЫС. м ТЫС . м ТЫС. м
0 + 13 0 + 18 0 +13 0 0 0 4000
0 +28 0 +39 0 +28 0 0 0 8000
-1 +44 —1 +63 —1 +44 —1 0 —1 12000
—1 +47 —1 +66 —1 +47 —1 0 —1 16000
-2 +48 —2 +68 —2 +50 —2 0 —2 20000
—2 +49 —2 +69 —2 +50 —2 0 —2 24000
—3 +52 —3 +73 —3 4",52 —2 0 —2 28000
—3 +53 —3 +75 —3 +.53 —3 0 —2 30000
—4 +54 —4 +.77 —3 +54 —3 0 —3 32000
—4 +5t> —4 +78 —4 +55 —3 0 —3 34000
—5 +'54 —5 +76 —4 +54 —4 0 —3 36000
—7 +40 -6 +*56 —5 +40 —4 0 —3 37000
—8 + 25 —7 +36 —6 +25 —4 ' 0 —3 37000
-9 + 11 —8 +16 —6 +.11 —4 .0 —3 36000
—9 +8 —8 +11 —6 +7 —4 0 —3 35000
0 + 11 0 + 14 0 +.11 0 +4 0 4000
—1 +23 —1 +29 —1 +23 —1 +8 —1 8000
—1 + 36 —1 +46 —1 +36 —1 + 13 —1 12000
-2 +.41 —1 +51 —1 +.41 —1 +16 —1 16000
—2 +43 —2 +54 —2 +43 —2 + 18 —2 20000
—3 +47 —3 +57 —3 +47 —2 +.20 —2 24000
—3 +52 —3 +63 —3 +52 —3 +25 —3 28000
—4 +•54 —4 +66 —4 +54 —3 +26 —3 30000
—4 +58 —4 +70 —4 +58 —4 +29 —4 32000
—5 +63 —5 +76 —5 +63 —4 +34 —4 34000
—6 +68 —6 +80 —5 +68 —5 +40 —5 36000
—7 +69 —7 +77 —6 + 69 —6 +48 —5 37000
—8 +62 —8 +68 —7 +62 —6 +49 —6 37000
—9 +55 —8 +57 —7 +55 —6 +48 —6 36000
—9 +53 —8 +.54 —7 +53 —6 +48 —6 35000
5 Зак. 2013с
65
ЗОФ43
Заряд ПЕРВЫЙ
С5 , 03 « <Я И ” £* t_ CD О О ЕГ Дальность Направление стрельбы на Дальность
с св в юв ю ю юз 3 сз с
L-&3
X Д ддг Д2г ДДГ AZr ддг дгг ддг AZr ДДГ дгг ДДг дгг ддг дгг ддг дгг ддг AZr Д
град м м ТЫ С. м тыс. м ТЫС. м ТЫС. м ТЫС. м ТЫ С. м ТЫС. м ТЫС. м ТЫС. м
10 4000 —8 0 —27 0 —35 0 —27 0 —8 0 +11 0 + 19 0 +11 0 —8 0 4000
6000 —13 0 —43 о.. —55 0 , —43 0 —13 0 +17 0 +29 0 + 17 0 —13 0 6000
8000 — 18 0 —60 0 —78 0 —60 0 —18 0 +24 0 +42 0 +24 0 —18 0 8000
10000 —20 0 -65 0 —84 0 —65 0 —20 0 +25 0 +44 0 +25 0 —20 0 10000
12000 -23 0 —71 0 —91 0 —71 0 —23 0 +25 0 +45 0 +26 0 —23 0 12000
14000 —25 0 —75 0 —96 0 —75 0 —25 0 +24 0 +45 0 +25 0 —25 0 14000
16000 —28 0 —79 0 —100 0 —79 0 —28 0 +22 —f +43 0 +22 0 —28 0 16000
18000 —31 0 —82 0 —103 0 —82 —1 —31 —1 +20 —1 +41- 0 +20 0 —31 0 18000
20000 —34 0 —86 . 0 —107 0 —86 —1 —34 —1 + 18 —1 4-40 —1 + 18 0 —34 0 20000
22000 —39 0 —92 0 —+114 —1 —92 т-1 —39 —1 + 14 —1 +36 —1 +14 0 —39 0 22000
24000 4-44 0 —97 0 —118 , —1 —97 —1 —44 —2 +8 1 —1 +30 —1 +8 0 —44 0 24000
25000 —51 —1 —94 0 —111 —1 —94 —2 —51 —3 —8 —2 +9 —1 —8 0 —51 —1 25000
25000 —52 —2 —79 —1 —89 , —1 —79 т-3 —52 —4 —26 —3 —14 —1 —26 —1 —52 —2 25000
24000 —49 —2 —56 —1 —58 —1 —56 —3 —49 —4 —41 —3 —38 —1 —41 —1 -—49 —2 24000
23000 г-48 —2 т48 —1 —49 —1 —48 —4 ' -48 —5 -46 —4 —45 —1 —46 —1 —48 —2 23000
30 4000 -5 0 —21 0 —28 ,0 —21 0 —5 0 +11 0 + 18 0 +11 0 —5 0 4000
6000 -8 0 —34 0 -г-45 ь —34 0 —8 0 + 18 0 +>29 0 +18 0 —8 0 6000
8000 -11 0 —48 0 -63 0 —48 0 —11 0 +26 0 +41 0 +26 0 —11 0 8000
10000 -12 0 —52 0 —68 —1 —52 —1 —12 —1 +28 —1 +43 —1 +28 —1 —12 0 10000
12000 -13 —1 -56 —;1 —73 —1 —56 —1 —13 —1 +30 —1 +46 —1 +30 —1 —13 —1 12000
14000 -15 —1 —59 —1 4-77 —1 —59 —1 — 15 —1 +29 —1 +46 —1 +29 —1 —15 —1 14000
16000 -17 —1 —62 —1 —80 —1 -62 —1 —17 —1 +27 —1 +45 —1 +27 —1 —17 —1 16000
18000 -18 —1 —63 —1 -82 -1 —63 —1 —18 —1 +27 —1 +45 —1 +27 —1 —18 —1 18000
20000 -20 —1 -т-66 —1 -г-85 —1 -66 —2 —20 —2 +26 —2 +44 —1 +26 —1 —20 —1 20000
22000 -23 —4 —70 —1 -г-89 —2 —70 —2 —23 —2 +23 —2 +42 —2 +23 —1 —23 —1 22000
24000 -26 —1 —72 —2 —91 —2 —72 —3 —26 —3 +20 —3 +38 —2 +20 —1 —26 —1 24000
25000 -31 —11 —69 -'1 —84 —3 -69 —4 —31 —4 +6 —4 +22 —3 +6 —1 —31 —1 25000
25000 -31 —1 —54 —11 —63 —3 —54 —4 —31 —5 —8 —4 + 1 —3 +8 —1 -31 —1 25000
24000 -31 0 J-37 —1 —40 ' -пЗ -37 —5 —31 —6 —25 —5 —22 —3 —25 —1 -31 0 24000
23000 -31 0 —32 —1 —32 —з —32 —5 -31 —6 —30 —5 -29 —3 —30 —1 —31 0 23000
66
5*
67
Геогра- фическая Широта Дальность Направление
с св в юв ю
X д ддг дгг ддг AZr ддг дгг ддг дгг ддг
град м м ТЫС. м ТЫС. м ТЫС. м ТЫС. м
50 4000 0 0 —12 0 —17 0 —12 0 0
6000 0 0 —19 0 —28 0 —19 0 0
8000 0 —1 —27 —1 —39 —1 —27 —1 0
10000 0 —1 —29 —1 —41 —1 —29 —1 0
12000 0 —1 —31 —1 —44 —1 —31 —1 0
14000 0 —1 —32 —1 —46 —1 —32 -1 0
16000 0 —1 —33 —1 —47 —2 —33 —2 0
18000 0 —2 —34 —2 —48 —2 , —34 —2 0
20000 0 —2 —34 —2 , —48 . —2 , —34 —2 0
22000 0 —2 —35 —2 . —49 —3 —35 —3 0
24000 0 —2 —34 —3 —48 —3 —34 —4 0
25000 0 —3 —27 —3 —39 —4 —27 —5 0
25000 0 —3 —17 —3 —23 —4 —17 —6 0
24000’ 0 —3 —д —3 —6 —5 —4 . —6 0
23000 0 —3 —1 —3 —1 —5 —1 —7 0
70 4000 +4 0 —3 0 —5 0 —3 0 +4
6000 +7 —1 —4 —1 —8 —1 —4 —1 +7
8000 +.10 —1 —5 -1 —11 —1 —5 —1 + 10
10000 + 11 —1 —5 —1 —11 —1 —5 —1 +11
12000 + 12 —1 —5 —1 —11 —1 —5 —1 + 12
14000 + 13 —2 —4 —2 —11 —2 —4 —2 + 13
. 16000 + 14 —2 —3 —2 —10 —2 —3 —2 + 14
18000 +15 —2 —2 —2 —10 —2 —2 —2 + 15
20000 +18 —3 0 —3 —8 —3 0 —3 +18
22000 +20 —3 +2 —3 —6 —3 +.2 —3 +20
24000 +23 —4 +5 —4 —3 —4 +5 —4 +23
25000 +28 —4 +14 —5 +8 —5 + 14 —6 +.28
25000 +,28 —5 +19 —5 + 16 —5 + 19 —6 +28
24000 +27 —5 +25 —5 +.24 —6 +25 —7 + 27
23000 +.27 —5 +27 —5 +27 —6 +27 —7 +27
.68
30Ф43
Заряд ПЕРВЫЙ
стрельбы на Дальность
ю юз 3 сз с
AZr АДГ Д2Г ЛДГ AZr АДГ Д2Г ддг дгг Д
ТЫС. м ТЫС. м ТЫС. м тыс. м ТЫС. м
0 + 12 0 + 17 0 + 12 0 0 0 4000
0 +20 0 +28 0 +20 0 0 0 6000
—1 +28 —1 +с9 —1 +.28 —1 0 —1 8000
—1 +29 —1 +42 —1 + 30 —1 0 —1 10000
1 +31 —1 +45 —1 +31 —1 0 —1 12000
1 +32 —1 +46 —1 +32 —1 0 —1 14000
--2 +32 —2 +46 —2 +32 —2 0 —1 16000
—2 +33 —2 +47 —2 +33 —2 0 —2 18000
-2 +34 —2 +48 —2 +34 -2 0 —2 20000
—3 +34 —3 +50 —3 +34 —2 0 —2 22000
-4 +34 —4 +48 —3 +34 —3 0 —2 24000
—4 +28 —5 +39 —4 +28 -3 0 —3 25000
- 6 + 18 —6 +24 —4 + 18 -3 0 —3 25000
—7 +4 —6 +7 —5 +4 —3 . 0 —3 24000
—7 + 1 —6 + 1 —5 + 1 —3 0 —3 23000
0 + 10 0 + 13 0 + 10 4) +4 0 4000
—1 + 17 —1 +21 —1 + 17 —1 +7 —1 6000
• 1 +24 —1 +30 —1 +24 -1 +10 —1 8000
- 1 +27 —1 +33 — 1 +27 —1 + 11 —1 10000
- 1 + 29 +35 —1 +29 .— ] + 12 —1 12000
-2 +30 —2 +37 —2 +30 —2 + 13 —2 14000
-2 +32 —2 +39 —2 +32 —2 + 14 —2 16000
—2 + 33 —2 +40 —2 +33 -2 + 15 —2 18000
- 3 +'36 —3 +44 —3 +36 —3 + 18 —3 20000
-3 +39 —3 +46 —3 +39 —3 +20 —3 22000
-4 +41 —4 +48 —4 +41 —4 +23 —4 24000
-6 +42 —5 +48 —5 +42 —4 +28 —4 25000
-6 +37 —6 +41 —5 +37 —5 +28 —5 25000
-7 +30 —7 +31 —6 +30 —5 +27 —5 24000
7 +28 —7 +28 —6 +28 —5 +27 —5 23000
69
Геогра- фическая широта Дальность Направление
с св в юв ю
X д ДДГ лгг ддг дгг ДДг дгг ддг дгг ддг
град м м ТЫС. м ТЫС. м ТЫС. м ТЫС. м
10 2000 —4 0 —12 0 —16 0 —12 0 —4
4000 —10 0 —28 0 ——35 0 —28 0 —10
6000 —15 0 —42 0 —53 0 —42 0 —15
8000 —17 0 —47 0 —60 0 -47 0 —17
10000 —20 0 —54 0 —68 0 —54 0 —20
12000 —23 0 —58 0 —73 0 -58 0 —23
14000 —26 0 —64 0 —79 0 —64 —1 —26
16000 —31 0 —72 0 —87 —1 —71 —1 —31
18000 —36 0 —76 0 —93 —1 —76 —1 —36
19000 —38 —1 —67 0 —79 —1 —67 —2 —38
19000 —38 —1 —57 —1 —66 —1 -58 —2 —38
18000 —36 —2 —42 —1 —46 —1 —43 —3 —36
17000 —35 —2 —33 —1 —32 —1 —33 —3 —35
30 2000 «з 0 —8 0 —10 0 —8 0
4000 —5 0 —21 0 —27 0 —21 0 —5
6000 .—з 0 —31 0 —41 0 —31 0 —8
8000 —10 —1 —37 -1 —48 —1 —37 —1 —10
10000 —12 —1 —42 —1 —54 —1 —42 —1 —12
12000 —14 —1 -46 -1 —59 —1 —46 —1 —14
14000 —16 —1 —49 —1 —64 —1 —49 —1 —16
16000 —19 —1 —53 —1 —68 —1 —53 —2 —19
18000 —22 —1 —57 —1 —71 —2 —57 —2 —22
19000 —23 —1 —48 —1 —59 —2 —48 —3 —23
19000 —23 —1 —40 —1 —47 —2 —40 —4 —23
18000 —22 0 —27 —1 —28 —3 —27 —4 ^22
17000 —21 0 -19 —1 —18 —3 —19 —5 —21
70
30Ф43
Заряд ВТОРОЙ
стрельбы на Дальность
К) юз 3 сз с
Л7.г ддг дгг ддг Д2Г ддг дгг ддг дгг Д
ТЫС. м тыс. м ТЫС. м ТЫС. м Тыс. м
0 +4 0 +8 0 +4 0 —4 0 2000
0 +8 0 +15 0 +.8 0 —10 0 4000
0 + 12 0 +23 0 + 12 0 —15 0 6000
0 +13 0 +26 0 + 13 0 —17 0 8000
0 + 14 0 +28 0 + 14 0 —20 0 10000
—1 + 12 0 +27 0 +12 0 —23 0 12000
—1 + 11 —1 +26 0 + 11 0 —26 0 14000
—1 +9 —1 +25 0 +9 0 —31 0 16000
—1 +5 —1 +21 —1 +5 0 —36 0 18000
—2 —10 —2 +3 —1 —10 0 —38 —1 19000
—3 —19 —2 —10 —1 —19 —1 —38 —1 19000
—4 —31 —3 —26 —1 —31 —1 —36 —2 18000
—4 —37 —3 —38 —1 —37 —1 -35 —2 17000
0 +1 0 +3 0 + 1 0 —3 0 2000
0 + 10 0 + 17 0 + 10 0 —5 0 4000
0 + 15 0 +25 0 + 15 0 —8 0 6000
—1 + 17 —1 +28 0 + 16 0 —10 .— 1 8000
—т + 18 —1 +29 —1 + 18 —1 —12 —1 10000
—1 +17 —1 +30 —1 + 17 —1 —14 —1 12000
—1 + 17 —1 +30 —1 + 17 —1 —16 —1 14000
—2 + 16 —2 +31 —1 + 16 —1 -19 —1 16000
—2 + 14 —2 +28 —2 + 14 —1 —22 —1 18000
—3 + 3 —3 + 13 —2 +3 —1 —23,- —1 . 19000
—4 —6 —4 + 1 —2 —6 —1 —23 —1 19000
—5 —17 •—4 • т-15, —3 —17 —1 -22 0 18000
—5 , —23 —5 —23 —3 т-23 —1 —21 0 17000
71
Геогра- фическая широта Дальность Направление
С св в, юв ю
X д ддг AZr ДДГ дгг ДДГ дгг ддг AZr ддг
град м м ТЫС- м ТЫ С. м ТЫС. м тыс. м
50 2000 0 0 —5 0 —8 0 —5 0 0
4000 0 0 —12 0 —17 0 —12 0 0
6000 0 0 —17 0 —26 -1 —17 —1 0
8000 0 —1 —19 —1 —28 —1 —19 —1 0
10000 О —1 —22 —1 —31 —1 —22 —1 0
12000 0 —1 —23 —1 —33 —1 —23 —1 0
14000 0 —2 -25 —2 —35 —2 —25 —2 0
16000 0 —2 —26 —2 —36 —2 —26 —2 0
18000 0 —2 —26 —2 —37 —3 —26 —3 0
19000 0 —2 —19 —3 -27 —3 — 19 —4 0
19000 0 —2 —13 —3 —18 —4 —13 —5 0
18000 0 —2 —3 —3 —4 —4 —3 —5 0
17000 0 —2 +2 —3 +3 —4 +2 —6 0
70 2000 +2 0 —1 0 —2 0 —1 0 +2
4000 +5 0 —1 0 —4 0 —1 0 +5
6000 +7 — 1 —2 —1 -6 —1 —2 —1 +7
8000 +9 —1 —2 —1 —6 —1 —2 —1 +9
10000 + 10 —1 —2 —1 —7 —1 —2 -1 + 10
12000 + 12 —2 —1 —2 —6 —2 —1 —2 + 12
14000 + 13 —2 + 1 —2 —5 —2 +1 —2 + 13
16000 +16 —2 +3 —2 —3 —3 +3 —3 + 16
18000 +19 —3 +5 -3 — 1 —3 +5 —4 + 19
19000 +21 —4 + 11 —4 +6 —4 + 11 —4 +21
19000 +21 —4 + 14 —4 + 11 —4 + 14 —5 +21
18000 +20 —4 + 18 —4 + 18 —5 + 18 —6 +20
17000 + 19 —4 +.20 —4 +20 —5 +20 —6 + 19
72
30Ф43
Заряд ВТОРОЙ
стрельбы на Дальность
ю ЮЗ 3 сз С
Д2Г ДЛГ , AZr ддг AZ,. ддг дгг АДГ AZ,. Д
ТЫС. м ТЫС. м ТЫС. м ТЫС. м ТЫС. м
0 +5 0 +7 0 +5 0 0 0 2000
0 + 11 0 + 16 0 + 11 0 0 0 4000
—1 + 17 —1 +24 —1 + 17 —1 0 0 6000
—1 +20 —1 +28 —1 +20 —1 0 —1 8000
—1 +22 —1 +31 —1 +22 —1 0 —1 10000
—1 +23 —1 +32 —1 +23 —1 0 -1 12000
—2 +24 —2 +34 —2 +24 ~2 0 —2 14000
—2 +26 —2 +37 —2 +.26 —2 0 —2 16000
—3 +26 —3 +37 —3 +26 —2 0 —2 18000
—4 + 19 —4 +27 —3 + 19 —3 0 —2 19000
—5 + 13 —5 + 18 —4 + 13 —3 0 —2 19000
—6 +4 —5 +5 —4 +3 —3 0 —2 18000
—6 — 1 —6 —2 —4 —1 —3 0 —2 17000
0 +5 0 +6 0 +5 0 +2 0 2000
0 + 11 0 +13 0 + 11 0 +5 0 4000
—1 + 16 —1 + 19 —1 + 16 —1 +7 —1 6000
—1 +20 —1 +23 —1 +20 —1 +9 —I 8000
—1 +22 —1 +26 —1 +22 —1 +10 —1 10000
—2 +24 —2 +.29 —2 +24 —2 + 12 —2 12000
—2 +26 —2 +31 —2 +26 —2 + 13 —2 14000
—3 +30 —3 +36 —3 +30 —2 + 16 —2 16000
. —4 +33 —4 +39 —3 +33 —3 +19 —3 18000
—5 +31 —4 +35 —4 +31 —4 +21 —4 19000
-5 +27 —5 +31 —4 +27 —4 +21 —4 19000
-6 +22 —6 +23 —5 +22 —4 +20 —4 18000
—6 + 18 —6 + 18 —5 '+18 —4 + 19 —4 17000
73
Геогра- фическая широта Дальность Направление
С св в юв ю
X Д ДДГ дгг ЛДГ AZr ДДГ дгг ДДГ дгг ддг
град м м тыс. м Тыс. м ТЫС. м Тыс. м
10 2000 —7 0 —15 0 —18 0 —15 0 —7
4000 -11 0 —27 0 —33 0 —27 0 —11
6000 —14 0 —34 0 —42 0 —34 0 —14
8000 —17 0 —41 0 —51 0 —41 0 —17
10000 —21 0 —49 0 —60 0 —49 —1 —21
12000 —26 0 —55 0 —67 0 —55 —1 —26
14000 —29 О —56 0 —67 —1 —56 —1 —29
14500 —31 +1 —51 0 —59 —1 —51 —2 . —31
14000 —30 +1 —39 +1 —43 —1 —39 —2 —30
’13000 —27 + 2 —29 +д —30 —1 —29 —3 —27
30 2000 —3 0 — 10 0 —13 0 —10 0 —3
4000 —6 0 —20 0 —24 0 —20 0 —6
6000 —8 0 —27 —1 -35 —1 —27 —1 —8
8000 —10 —1 —30 —1 —39 —1 —30 —1 —10
10000 — 13 —1 —37 -rl —1 —37 —1 —13
12000 —15 —1 —41 —1 -52 —1 —41 —2 —15
14000 —18 ^1 —42 -*1 —51 —2 —42 —2 —18
14500 —19 —1 —37 —1 —43 —2 —37 —3 —19
14000 -18 0 —26 —1 —29 —2 —26 —3 —18
13000 —16 0 —15 । -rl • <—14 -i-2 —15 —4 —16
74
ЗОФ43
Заряд ТРЕТИЙ
стрельбы на Дальность
IO юз 3 СЗ с
AZr АДГ AZp АДГ AZp АДГ AZp ДДр : AZr Д
ТЫС. м ТЫС. м тыс. м ТЫС. м тыс. м
0 +1 0 +4 0 +1 0 —7 0 2000
0 +5 0 +11 0 +5 0 —11 0 4000
0 +6 0 + 15 0 +6 0 —14 0 6000
0 +6 0 + 16 0 +6 0 —17 0 8000
—1 +.6 —1 +17 0 +6 0 —21 0 10000
—1 +3 —1 + 15 0 +3 0 —26 0 12000
—1 —2 —1 +9 —1 —2 0 —29 0 14000
—2 —11 —2 —3 —1 —11 +1 —31 +1 14500
—3 —21 —2 —18 —1 —21 +1 —30 +1 14000
—4 —25 —3 —24 —1 —26 +1 —27 +2 13000
0 +4 0 +6 0 +4 0 —3 0 2000
0 +8 0 + 13 0 +8 0 —6 0 4000
—1 + 11 —I + 19 —1 + 11 — 1 -8 0 6000
—1 +11 —1 +20 —1 + 11 —1 —10 —1 8000
—1 + 11 —1 +21 —1 + 11 —1 —13 —1 10000
—2 +.10 —2 +21 —1 + 10 —1 —15 —1 12000
—2 +6 —2 +16 —2 +6 —1 —18 —1 14000
—3 — 1 —3 +6 —2 —1 —1 —19 —1 14500
—4 —10 —3 —6 —2 —10 —1 —18 0 14000
—о —18 —4 —18 —2 —18 —1 —16 0 13000
75
30Ф43
Заряд ТРЕТИЙ
Геогра- фическая широта Дальность Направление стрельбы на Дальность
с СВ В юв ю ю юз 3 сз с
X Д ДДг AZr ддг AZr ддг А2Г ддг дгг ддг AZr ддг ' Д2Г ДДГ AZr ДДг AZr ДДГ AZr д
град м м ТЫС. м тыс. м ТЫС. м ТЫС. м тыс. м ТЫС. м ТЫ С. м ТЫС. м тыс. м
50 2000 0 0 —5 0 —7 0 —5 0 0 0 +4 0 +6 0 +4 0 0 0 2000
4000 0 0 —10 0 —14 0 —10 0 0 0 +9 0 + 14 0 +,9 0 0 0 4000
6000 0 —1 —13 —1 —18 —1 —13 —1 0 —1 +12 —1 + 18 —1 + 12 —1 0 —1 6000
8000 О' —1 —16 —1 —21 —1 —16 —1 0 —1 + 15 —1 +22 —1 +15 —1 0 —1 8000
10000 0 —1 —17 —1 -25 —2 —17 —2 0 —2 + 18 —2 +25 —1 +18 —1 0 —1 10000
12000 0 —2 —19 —2 —27 —2 —19 —2 0 —2 +Д9 —2 +.26 —2 + 19 —2 0 —2 12000
14000 0 —2 —18 —2 —25 —2 —18 —3 0 —3 + 18 —3 +25 —2 +18 —2 0 —2 14000
14500 0 —2 —14 —2 -18 —3 —14 —3 0 —4 + 13 —3 + 18 —3 + 13 —2 0 —2 14500
14000 0 —2 —6 -2 —8 —3 —6 —4 0 —4 +5 —4 +7 —3 +5 —2 0 —2 14000
13000 0 —2 +1 —2 +2 —4 + 1 —5 0 —5 —1 —5 —1 —4 —1 —2 0 —2 13000
70 2000 +2 0 —1 0 —2 0 —1 0 +2 0 +.4 0 +6 0 +4 0 +2 0 2000
4000 +5 —1 —1 —1 —3 —1 —1 —1 +5 —1 +.10 —1 + 12 —1 + 10 —1 +5 —1 4000
6000 +7 —1 + 1 —1 —3 —1 +2 —1 +7 —1 +14 —1 + 15 —1 +14 —1 +7 —1 6000
8000 +9 —1 + 1 —1 —3 — 1 +2 —1 +9 —1 +17 —1 +'20 —1 +17 —1 +9 —1 8000
10000 + 12 —2 +.3 —2 —1 —2 +3 —2 + 12 —2 + 21 —2 +25 —2 +21 —2 + 12 —2 10000
12000 +13 —2 +3 —2 —1 —2 +3 —2 + 13 —2 +23 —2 +27 —2 +23 —2 + 13 —2 12000
14000 + 15 —3 +4 —3 0 —3 +4 —3 + 15 —3 +25 —3 +29 —3 +25 —3 + 15 —3 14000
14500 +.16 —3 +.9 —3 +6 —4 +9 —4 + 16 —4 +;23 —4 +26 —4 +23 —3 + 16 —3 14500
14000 + 15 —3 + 12 —4 + 11 —4 + 12 —4 + 15 —5 + 19 —4 +20 —4 + 19 —4 +15 —3 14000
13000 + 15 —4 15 —4 +.16 —4 + 15 —5 + 15 —5 +14 —5 1 + 14 —4 +14 —4 .+ 15 —4 13000
76
77
4. ТАБЛИЦЫ ГОРНЫХ ПОПРАВОК
78
79
80
ТАБЛИЦА ГОРНЫХ ПОПРАВОК
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Поправки при изменении высоты ОП иа 1000 м
направления на дальности на изменение
о га • 05 3 3
Дальность деривацию 2 « ь О О « СХ° Q о ш — И Ь © s о о йо о и о о 2 S -С ч О О га О О О н ° 2 О.Ф «о К И о гн давления н 10 мм рт. М (нелинейна поправка) температур воздуха на 10° С температур заря-да на 10° С начальной скорости на 1% массы снаряда на один зна Дальность
д 8Z BZW 8XW ДХнн 8Хт 8ХТЗ 8Xv. 8Xq Д
м тыс. тыс. м м м м м м м
+ + + — — —. — 200
200 0 0 0 0,00 0 0 0 0
400 0 0 0 0,00 0 0 0 0 400
600 0 0 0 0,00 0 0 1 0 600
800 0 0 0 0,00 0 0 1 0 800
1000 0 0 0 0,00 0 1 1 0 1000
200 0 0 0 0,00 0 1 1 0 200
400 0 0 0 0,00 0 1 1 0 400
600 0 0 0 0,00 0 1 1 0 600
800 0 0 0 0,00 0 1 1 0 800
2000 0 0 0 0,00 0 1 1 0 2000
200 0 0 0 0,00 0 1 1 0 200
400 0 0 1 0,00 0 1 2 1 400
600 0 0 1 0,00 0 1 2 1 600
800 0 0 1 0,00 0 1 2 1 800
3000 0 0 1 0,00 0 1 2 1 3000
200 0 0 1 0,00 0 1 2 1 200
400 0 0 1 0,00 0 1 2 1 400
600 0 0 1 0,00 0 2 2 1 600
800 0 0 1 0,00 0 2 3 1 800
4000 0 0 1 0,00 0 2 3 1 4000
200 0 0 1 0,00 0 2 3 1 200
400 0 0 1 0,00 0 2 3 1 400
600 0 0 1 0,00 0 2 3 1 600
800 0 0 1 0,00 0 2 3 1 800
5000 0 0 1 0,00 0 2 3 1 5000
200 0 0 1 0,00 0 2 3 1 200
400 0 0 1 0,01 0 2 4 1 400
600 0 0 1 0,01 0 3 4 1 600
800 0 0 1 0,02 0 3 4 1 800
6000 0 0 1 0,03 0 3 4 1 6000
200 0 0 1 0,04 0 3 4 1 200
400 0 0 1 0,05 0 3 4 1 400
600 0 0 2 0,05 +1 3 5 2 600
800 0 0 2 0,06 +1 3 5 2 800
С Зак. 2013с
81
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления иа дально-сти на изменение
деривацию боковой ветер скоростью 10 м/с продольного ветр а скоростью 10 м/с давления на 10 мм рт. ст. (нелинейная поправка) температуры воздуха на 10° С температуры i заряда 1 на 10° С начальной скорости на 1% массы снаряда на один знак
д 8Z 6ZW *Xw ДХНИ 8ХТ »Хтз sxv *о 8Xq д
'М ТЫС. тыс. м м м м м м м
+ + + -— — — .—
7000 0 0 2 0,07 +1 3 5 2 7000
200 0 0 2 0,07 +1 3 5 2 200
400 0 0 2 0,08 +1 3 5 2 400
600 0 0 2 . 0,09 Н-1 4 5 2 600
800 0 0 2 0,09 +1 4 6 2 800
8000 0 0 2 0,10 +1 4 6 , 2 8000
200 0 0 2 0,’Ю +1 4 6 2 200
400 0 0 2 0,11 +1 4 6 2 400
600 0 0 2 0,12 +1 4 6 2' 600
800 0 0 2 0,12 + 1 4 6 2 800
9000 0 0 2 0,13 +1 4 7 2 9000.
200 0 0 2 0,14 +1 5 7 2 200
400 0 0 2 0,14 +1 ' 5 7 2 400
600 0 0 2 0,15 +1 5 7 2 600
800 0 0 2 0,16 +1 5 7 2. 800
10000 0 0 3 0,17 +1 5 8 3 10000
200 0 0 3 0,18 +1 5 8 3 200
400 0 0 3 0,19 +1 5 8 3 400
600 0 0 3 0,20 +1 6 8 3 600
800 0 0 3 0,21 +1 6 8 3 800
11000 0 0 3 0,22 +1 6 9 3 11000
200 0 0 3 0,23 +1 6 9 3 200
400 0 0 3 0,24 +1 6 9 3 400
600 0 0 3 0,25 +1 6 9 3 600
800 0 0 3 0,27 +1 6 10 3 800
12000 0 0 3 0,28 +1 6 10 3 12000
200 0 0 3 0,29 +1 7 10 3 200
400 0 0 3 0,30 +1 7 10 3 400
600 0 0 3 0,32 0 7 10 4 600
800 0 0 - 3 0,33 0 7 11 4 800
82
30Ф43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Дальность Поправки рри изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию 2 «в ь о о сз о о о,"-— w ь о Ж о ы о с о Ом продольного ветра скоростью 10 м/с ! давления на 10 мм рт. ст. (нелинейная поправка) температуры воздуха на 10° С. температуры заряда на 10° С начальной Скорости ' на 1% массы снаряда на один знак
д 8Z 8ZW 8XW дх , ни 8Хт. 8ХТЗ 8Xv0 SXq д
м тыс. ТЫС. м м м м м м м
+' + — — .— .—
13000 0 0 3 0,35 0 7 и 4 13000
200 0 0 3 0,36 0 7 11 4 200
400 0 0 3 0,38 0 7 11 4 400
600 0 0 3 0,40 0 8 11 4 600
800 0 0 3 0,41 0 8 12 4 800
14000 0 0 3 0,43 0 ' 8 12 4 14000
200 0 0 3 0,45 0 8 12 4 200
400 0 0 3 0,47 0 8 12 4 400
600 0 0 3 0,49 0 8 13 4 600
800 0 0 3 0,51 0 8 13 4 800
15000 0 0 4 0,53 —1 9 13 5 15000
200 0 0 4 0,55 —1 9 13 5 200
400 0 0 4 0,57 —1 9 14 5 400
600 0 0 4 0,59 —1 9 14 5 600
800 0 0 4 0,62 —1 9 ; 14 5 800
16000 0 0 4 0,64 —1 9 15 5 16000
200 0 0 4 0,66 —1 10 15 5 200
400 0 0 4 0,69 —1 10 15 5 400
600 0 0 4 0,71 —1 10 15 5 600
800 0 0 4 0,74 т-2 10 16 6. 800
17000 0 0 4 0,76 —2 10 16 6 17000-
200 0 0 4 0,79 —2 11 16 6 200
400 0 0 4 0,82 —2 11 17 6 400
600 0 0 4 0,84 —2 1 И 17 6 600
800 ,0 0 4 0,87 —2 11 17 6 800
18000 0 0 4 0,90 ' —2 11 18 6 18000'
200 0 0 ' 4 0,92 , —2 12 18 6 200
400 0 0 . 4 0,95 —2 12 18 6 400
600 0 0 4 0,98 —2 12 19 6 600
800 0 0 4 1,00 —2 12 19 6 800
83
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Поправки при изменении высоты ОП и а 1000 м
направления на дальности на изменение
о га w S 3 И
Дальность 2 2 О 2 О Е-ч Й си «S X Дальность
sr « *- о ч Ч о S м х сид га га га f л га q И 1-
и И Си О о о га о о «={ о о S СЧФ к о К и Оги о « х « О >1,0 ч О 3 И
си м р о S и 2 Ф к S a,'* сг о1-1 о га
к ю £й о® Ь са X f- со К X о я Sox
Д L.8Z 8ZW 8XW дхнн 6ХТ 8ХТЗ 8XV0 8Xq Д
м тыс. ТЫС. м м м м м м м
+ + + — — — —
19000 0 0 4 1,04 —3 13 19 7 19000
200 0 0 4 1,07 —3 13 20 7 200
400 0 0 4 1,10 —3 13 20 7 400
600 0 0 4 1,13 —3 14 20 7. 600
800 0 0 4 1,17 —3 14 21 7 800
20000 0 1 5 1,20 —3 14 21 7 20000
200 0 1 5 1,23 —3 14 22 7 200
400 0 1 5 1,26 —3 15 22 7 400
600 0 1 5 1,30 з 15 22 7 600
800 0 1 5 1,33 —3 15 23 7 800
21000 0 1 5 1,37 —4 16 23 8 21000
200 0 1 5 1,40 —4 16 23 8 200
400 0 1 5 1,44 —4 16 24 8 400
600 0 1 5 1,48 —4 16 24 8 600
800 0 1 5 1,51 —4 17 25 8 800
22000 0 1 5 1,55 —4 17 25 8 22000
200 0 1 5 1,59 —4 17 26 8 200
400 0 1 5 1,63 —4 18 26 8 400
6(Ю 0 1 5 1,67 —4 18 27 9 600
800 0 1 5 1,71 —4 18 27 9 800
23000 0 1 5 1,74 4 19 28 9 23000
200 0 1 5 1,78 —4 19 28 9 200
400 О 1 5 1,82 —4 19 29 9 400
600 0 1 5 1,86 —4 20 29 9 600
800 1 1 6 1,90 —5 20 30 10 800
24000 1 1 6 1,94 —5 21 30 10 24000
200 1 1 6 1,99 —5 21 31 10 200
400 1 1 6 2,03 —5 21 31 10 400
600 1 1 6 2,07 —5 22 32 10 600
800 : 1 1 6 2,11 —5 22 32 10 800
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Поправки при изменении высоты ОП на 1000 к
направления на дальности на изменение
л о га сй 2 S W
Дальность 2 2 S 2 Я га га ° CU ®3 га X Дальность
я о о Ч о X р'ф и я сих и ” и X Н СО tef S
и х о О о CU— aj-oS ОФ Мо Ч CuCU-— о н о а СХф ио ,ав ле 0 мм нели опра <и >»О X S емпе] аряд; а 10° ЧОХ га 0,| 11 Я О га и « ассы наря-j а одг
ч Ч^ч —' X них h со S X О X SOX
Д 8Z 8*w 8XW ДХнн 8ХТ SX тз 8Xv0 SXq Д
м тыс. тыс. м м м м м м м
+ + + — — — —
25000 1 1 6 2,15 —5 22 33 11 25000
200 1 1 6 2,19 —5 23 34 11 200
400 1 1 6 2,23 —5 23 34 11 400
600 1 1 6 2,28 —5 24 35 11 600
800 1 1 6 2,33 —5 24 35 11 800
26000 1 1 6 2,38 —4 24 36 12 26000
200 1 1 6 2,43 —4 25 37 12 200
400 1 1 6 2,47 —4 25 37 12 400
600 1 1 6 2,52 4 26 38 12 600
800 1 1 6 2,56 —4 26 39 12 800
27000 1 1 7 2,60 —3 27 39 13 27000
200 1 1 7 2,64 —3 27 40 13 200
400 1 1 7 2,68 —3 28 41 13 400
600 1 1 7 2,72 —3 28 41 13 600
800 1 1 7 2,76 —3 29 42 13 800
28000 1 1 7 2,80 —2 29 43 14 28000
200 1 1 7 2,84 —2 30 44 14 200
400 1 1 7 2,87 —2 30 44 14 400
600 1 1 7 2,88 —1 31 45 14 600
800 1 1 7 2,89 —1 31 46 14 800
29000 1 1 8 2,92 0 32 47 15 29000
200 1 1 8 2,95 + 1 33 48 15 200
400 1 1 8 2,99 + 1 33 49 15 400
600 1 1 8 3,03 +2 34 50 15 600
800 1 1 8 3,08 +2 34 51 15 800
30000 1 1 8 3,14 +3 35 52 15 30000
200 1 1 8 3,20 +4 36 53 15 200
400 1 1 9 3,27 +4 36 53 16 400
600 1 1 9 3,34 +5 37 54 16 600
800 1 1 9 3,41 +6 38 55 16 800
64
85
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПОЛНЫЙ
_ НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Поправки при изменении высоты ОП иа 1000 м
направления на дальности на изменение
ь св W 2
Дальность деривацию 2 л н о о Q СчО О О о о.—- « Ь О S Q Ю 03 ПРОДОЛЬНОЕ ветра скоростью 10 м/с давления и 10 мм рт. с: (нелинейна поправка) температур воздуха на 10° С температур: заряда на 10° С начальной скорости на 1% массы снаряда на один зна Дальность
д 8Z 8ZW 8XW ДХ нн 8ХТ *хтз 8Xv0 8хч Д
м тыс. тыс. м м м м м м м
+ + + — — г-
31000 1 1 9 3,49 + 6 38 56 16 31000
200 1 1 9 3,59 + 7 39 58 16 200
400 1 1 10 3,68 + 8 40 59 16 400
600 1 1 10 3,77 + 9 41 60 17- 600
800 1 1 10 3,85 + 10 42 61 17 800
32000 1 1 10 3,93 + 11 42 62 17 32000
200 1 1 11 4,00 + 12 43 63 17 200
400 1 1 11 4,08 + 13 44 65 17 400
600 1 1 11 4,14 + 14 45 66 17 600
800 1 1 11 4,20 + 15 46 67 18 800
33000 1 1 12 4,26 + 17 47 68 18 33000
200 1 1 12 4,30 + 18 48 70 18 200
400 2 1 12 4,34 + 19 49 71 18 400
600 2 1 13 4,36 +20 50 73 18 600
800 2 1 13 4,38 +21 51 74 18 800
34000 2 1 13 4,41 +23 53 76 18 34000
200 2 1 14 4,43 +24 54 78 18 200
400 2 1 14 4,45 + 25 55 80 19 400
600 2 1 15 4,47 +27 57 82 19 600
800 2 1 15 4,50 +28 58 83 19 800
35000 2 1 16 4,52 +30 60 85 19 35000
200 2 1 16 4,54 +31 61 87 19 200
400 2 1 17 4,49 +33 62 89 19 400
600 2 1 18 4,43 +34 63 90 19 600
800 2 1 18 4,38 + 35 63 91 19 800
36000 2 1 19 4,33 +37 64 93 18 36000
200 2 1 20 4,28 +38 65 94 18 200
400 2 1 21 4,22 +40 66 96 18 400
600 2 1 22 4,17 +42 67 98 18 600
800 2 2 23 4,08 +43 67 98 18 800
86
ЗОФ43
ВЗРЫВАТЕЛЬ В-401
ЗАРЯД ПОЛНЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 960 м/с
Поправки при изменении высоты ОП на 1000 м
направления « на *- дальности на изменение
Дальность деривацию 2 « t- о о е о. ° о ° ° « н о S о <и м. о о О 2 X д Л f- ч о О я О О о н Q S t е о гн давления на 10,мм рт. ст. (нелинейная, поправка) . температуры воздуха на 10° С температуры заряда на 10° С начальной скорости на 1% массы снаряда на один знак Дальность
д 8Z SZW 8XW ДХнн 8Х„ т 8хтз 8xv0 8хч Д
м ТЫС. тыс. м м м м м м м
+ + + — .— —- 1 II.
37000 2 2 25 3,97 +45 67 99 17 37000
200 2 2 27 3,86 +47 67 99 17 200
400 3 2 30 3,74 +51 67 100 16 400
37440 3 2 33 3,74 +53 67 100 15 37440
37400 3 2 36 3,74 +55 66 99 15 37400
200 3 2 39 3,40 +58 66 99 14 200
37000 3 2 42 3,24 +60 66 99 14 37000
36800 3 2 44 3,15 +61 66 98 13 36800
600 3 2 46 3,13 +62 66 98 13 600
400 3 2 48 3,13 +63 65 98 13 400
200 3 2 49 3,12 +64 65 98 13 200
36000 3 2 51 3,11 +65 65 97 12 36000
35800 3 2 52 3,04 +66 65 97 12 35800
35656 3 2 53 2,96 +66 65 97 12 35656
87
ТАБЛИЦА ГОРНЫХ ПОПРАВОК
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПЕРВЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 775 м/с
Поправки при изменении высоты ОП на 1000 м
направления дальности на изменение
на
га - в 2 3
Дальность 2 2 О 2 Е Л Я Ь га Е^ W -« ™ й es о 3 Е со Дальность
g Л Ь ч о S Ь <1> М я СХ й m га ra<j о я ь JJ о
Ш ° ° о га о о ° у = ” •“5 ч
к : ч °- с ^2 с га СХ,—< О схо
м н О S о н о S И о S и S сх Я О
гао я 2 <и га га га « га
н \с ГО О Т-К Е Ю О 1—< Р- Q Й Ь m Я Я О Я
д BZ 8ZW 8XW дхнн 8ХТ 6ХТЗ 8Xv0 8ХЧ д
м ТЫС. тыс. м м м м м м м
+ 4- + .— — — —
200 0 0 0 0,00 0 0 0 0 200
400 0 0 0 0,00 0 0 0 0 400
600 0 0 0 0,00 0 0 0 0 600
800 0 0 0 0,00 0 0 0 0 800
1000 0 0 0 0,00 0 0 1 0 1000
200 0 0 0 0,00 0 0 1 0 200
400 0 0 0 0,00 0 0 1 0 400
600 0 0 0 0,00 0 0 1 0 600
800 0 0 0 0,00 0 0 1 0 800
2000 0 0 0 0,00 0 0 1 0 2000
200 0 0 0 0,00 0 0 1 0 200
400 0 0 1 0,00 +1 1 1 0 400
600 0 0 1 0,00 +1 1 1 0 600
800 0 0 1 0,00 +1 1 2 0 800
3000 0 0 1 0,00 +1 1 2 0 3000
200 0 0 1 0,00 +1 1 2 0 200
400 0 0 1 0,00 +1 1 2 0 400
600 0 0 1 0,00 +1 1 2 0 600
800 0 0 1 0,00 +1 1 2 0 800
4000 0 0 1 0,01 4-1 1 2 0 4000
200 0 0 1 0,02 +1 1 2 0 200
400 0 0 1 0,02 +1 1 2 0 400
600 0 0 1 0,03 + 1 1 3 0 600
800 0 0 1 0,03 +1 1 3 0 800
5000 0 0 1 0,04 +1 1 3 0 5000
200 0 0 1 0,04 +1 1 3 0 200
400 0 0 1 0,05 +1 1 3 0 400
600 0 0 1 0,05 +1 1 3 0 600
800 0 0 1 0,05 .4-1 1 3 0 800
6000 0 0 1 0,05 4-1 1 4 0 6000
200 0 0 1 0,06 4-1 1 4 0 200
400 0 0 2 0,07 4-2 2 4 0 400
600 0 0 2 0,08 4-2 2 4 0 600
800 0 0 2 0,08 4-2 2 4 0 800
88
30Ф43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПЕРВЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 775 м/с
Дальность * Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию S « н о <-» СП u О Ci М Н ° 2 О 0> «о tQ tn О г-н продольного ветра скоростью 10 м/с давления на 10 мм рт. ст. (нелинейная поправка) температуры 1 воздуха на 10° С температуры заряда на 10° С начальной скорости на 1% массы Снаряда на одни знак
д 6Z 8ZW 8XW дхни «т 6Х ' тз 8Xv0 8Xq д
м тыс. тыс. м м м м м м м
+ + + •— — —- —
7000 0 0 2 0,08 +2 2 4 0 7000
200 0 0 2 0,09 +2 2 4 0 200
400 0 0 2 0,10 + 2 2 5 0 400
600 0 0 2 0,10 +2 2 5 0 600
800 0 0 2 0,11 4-2 2 5 0 800
8000 0 0 2 0,12 +2 2 5 0 8000
200 0 0 2 0,13 +2 2 5 0 200
400 0 0 2 0,14 4-2 2 5 0 400
600 0 0 2 0,15 4-2 2 6 0 600
800 0 0 2 0,16 4-2 2 6 0 800
9000 0 0 2 0,17 4-2 2 6 0 9000
200 0 0 2 0,18 4-2 2 6 0 200
400 0 0 3 0,19 2 7 0 400
600 0 0 3 0,20 + 1 2 7 0 600
800 0 0 3 0,21 + 1 2 7 0 800
10000 0 0 3 0,22 + 1 2 7 0 10000
200 0 0 3 0,24 + 1 2 8 0 200
400 0 0 3 0,25 + 1 2 8 0 400
600 0 0 3 0,26 + 1 3 8 1 600
800 0 0 3 0,28 + 1 3 8 1 800
11000 0 0 3 0,29 + 1 3 9 1 11000
200 0 0 3 0,31 + 1 3 9 1 200
400 0 0 3 0,32 + 1 3 9 1 400
600 0 0 3 0,34 + 1 3 9 1 600
800 0 0 4 0,36 0 3 10 1 800
12000 0 0 4 0,38 0 3 10 1 12000
200 0 0 4 0,40 0 3 10 1 200
400 0 0 4 0,42 0 3 10 1 400
600 0 0 4 0,44 0 3 11 1 600
800 0 0 4 0,46 0 3 11 1 800
89
30Ф43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПЕРВЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 775 м/с
Поправки при изменении высоты ОП на 1000 м
направления на дальности на изменение
о га - сч 3
Дальность ривацию псовой тер :оростью м/с о -2 к -а Д1 ь ч о О « О U О н о S вления н мм рт. С1 елинейна •пранка) мпер атур здухэ 10° С мператур ряда 10° С О S я t- 4 О га ссы аряда один зна Дальность
VO К СХ <и о Е2 Ш О S <и О га ь а к а> га га Н со к га id га код м а СН; на
' д 8Z BZW 8XW ЛХнн бХт SX тз BXv0 8Xq д
м тыс. тыс. м м М м м м м
+ + + -—. — — .—
13000 0 1 4 0,48 0 3 11 1 13000
200 0 1 4 0,50 0 3 12 1 200
400 0 I 4 0,52 0 3 12 1 400
600 0 1 4 0,55 0 3 12 1 600
800 0 1 5 0,57 0 4 13 1 800
14000 0 1 5 0,60 0 4 ' 13 1 14000
200 0 1 й 0,62 0 4 13 1 200
400 0 1 5 0,65 0 4 14 1 400
600 0 1 5 0,67 —1 4 14 2 600
800 0 1 5 0,70 —1 4 14 2 800
15000 0 1 5 0,73 —1 4 15 2 15000
200 0 1 5 0,76 —1 4 15 2 200
400 0 1 6 0,79 —1 5 16 2 400
600 0 1 6 0,82 —1 5 16 2 600
800 0 1 6 0,85 - 1 5 16 2 800
16000 0 1 6 0,88 —1 5 17 2 16000
200 0 1 6 0,91 —1 5 17 2 200
400 0 1 6 0,95 —1 5 18 2 400
600 0 1 6 0,98 —1 5 18 2 600
800 0 1 7 1,01 —1 5 19 3 800
17000 0 1 7 1,05 —1 5 19 3 17000'
200 0 1 7 1,08 —1 5 19 3 200
400 0 1 7 1.12 —1 5 20 3 400
600 0 1 7 1,16 0 6 20 3 600
800 0 1 7 1,20 0 6 21 3 800
18000 0 1 7 1,23 0 6 21 3 18000
200 0 1 8 1,27 0 6 22 4 200
400 0 1 8 1,31 0 6 22 4 400
600 0 1 8 1,35 0 6 23 4 600
800 0 1 8 1,39 0 6 23 4 800
90
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПЕРВЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 775 м/с.
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию &оковой ветер • скоростью 10 м/с о О g И ч О О и о Q « 0.0.-- О F О S а. о и о К О О »-ч давления на 10 мм рт. ст, (нелинейная поправка) температуры воздуха на 10° С. температуры заряда н а 10° С начальной скорости на 1% массы снаряда- на один знак
Д 8Z 8ZW 8XW АХ нн 8ХТ БХ • тз «Ч 8Xq д
м тыс. ТЫС. м м м м м м м
+ + + —• — — J—
19000 1 1 8 1,43 + 1 6 24 4 19000’
200 1 1 9 1,48 + 1 6 25 4 200
400 1 I 9 1,52 + 1 7 25 5 400
600 1 1 9 1,56 + 2 7 26 5 600
800 1 1 10 1,61 + 2 7 27 5 800
20000 1 1 10 1,65 + 3 7 27 5 20000
200 •1 1 10 1,70 + 3 7 28 5 200
400 1 1 10 1,74 + 3 8 29 .6 400
600 1 1 11 1,79 + 4 8 30 6 600
800 I 1 11 1,84 + 4 8 30 6 800
21000 1 1 12 1,90 + 5 8 31 6 21000
200 1 1 12 1,95 + 6 9 32 6 200
400 1 1 12 2,00 + 7 9 33 6 400
600 1 1 13 .2,05 + 7 9 34 6 . 600
800 I 1 13 2,10 + 8 9 35 ' 7 800
22000 1 1 14 2,14 + 9 9 36 7 22000
200 1 1 14 2,19 + 10 10 37 7 200
400 1 1 15 2,23 + 11 10 38 7 400
600 1 1 16 2,28 + 12 10 39 7 600
800 1 1 16 2,32 + 14 11 40 7 800
23000 1 1 17 2,37 + 15 11 41 7 23000
200 1 1 18 2,43 + 17 12 43 8 200
400 1 1 18 2,49 + 19 12 44 8 400
600 I 1 19 2,55 +20 13 46 8 600
800 1 1 20 2,63 +22 13 47 8 800
24000 1 1 21 2,72 +25 14 49 8 24000
200 1 1 22 2,81 +28 14 51 8 200
400 1 1 24 2,90 +31 15 53 8 400
600 1 1 25 2,99 + 34 15 55 8 600
800 1 1 26 3,10 +38 16 58 8 800
91
30Ф43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ПЕРВЫЙ
НАЧАЛЬНАЯ СКОРОСТЬ 775 м/с
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию боковой ветер скоростью 10 м/с о 2 2 И л л £- ч о О rt о О О h о S fttu «О С И га ся д Ь « ° СЧ .«га S f4 с И Я Q.W и Ф ч д га ч ~ Ч Л £0 ф К raQ д © температуры воздуха на 10° С температуры заряда на 10°С' начальной скорости на 1% массы снаряда1 на один знак
Д 8Z 8ZW 8XW дх НН 8ХТ 8Хтз 8XV. 8хч д
м ТЫС. тыс. м м м м м м м
+ ,4- + — — — —
25000 1 1 28 3,30 +42 17 61 8 25000
200 1 1 30 3,49 +47 18 65 7 200
400 1 1 30 3,53 +48 19 66 7 400
412 2 1 33 3,53 +54 21 75 6. 412
400 2 1 34 3,53 +55 21 77 6 400
200 2 1 33 3,38 +51 19 72 5 200
25000 2 1 32 2,95 +49 18 69 4 25000
24800 2 1 31 2,34 +46 18 66 4 24800
600 2 1 29 2,00 +42 17 64 3 600
400 2 2 27 2,00 +39 17 62 3 400
200 2 2 25 2,23 +35 17 60 3 200
24000 3 2 23 2,24 +33 17 59 3 24000
23800 3 2 22 2,24 + 30 16 57 2 23800
600 3 2 20 2,20 +27 16 56 2 600
23569 3 2 20 2,20 +27 16 56 2 23569
92
ТАБЛИЦА ГОРНЫХ ПОПРАВОК
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ВТОРОЙ
НАЧАЛЬНАЯ СКОРОСТЬ 630 м/с
Дальность Поправки при изменении высоты ОП иа 1000 м Дальность
направления на дальности на изменение
деривацию S «в t- © О СП Си о о О О СЬ'Г? « Н о S о Ио о СП о«-« о © 2 я л ч О О Я О у о н о а СХ CJ Ио К И ©»-< давления на 10 мм рт. ст. (нелинейная поправка) температуры воздуха на 1Сг С температуры заряда на 10° С начальной скорости на 1% массы снаряда на один знак
Д 8Z 8ZW 6XW дхнн sxT «тз 83Ч 8Xq д
м ТЫС . ТЫС. м м м м м м м
+ + + — + — — —
200 0 0 0 0,00 0 0 0 0 200
400 0 0 0 0,00 0 0 0 0 400
600 0 0 0 0,00 0 0 0 0 600
800 0 0 0 0,00 0 0 0 0 800
1000 0 0 0 0,00 0 0 0 0 1000
200 0 0 0 0,00 0 0 1 0 200
400 0 0 0 0,00 0 0 1 0 400
600 0 0 1 0,00 0 0 1 0 600
800 0 0 1 0,00 0 0 1 0 800
2000 0 0 1 0,00 0 0 1 0 2000
200 0 0 1 0,00 0 0 1 0 200
400 0 0 1 0,01 0 0 1 0 400
600 0 0 1 0,02 0 0 1 0 600
800 0 0 1 0,03 0 0 1 0 800
3000 0 0 I 0,03 0 0 1 0 3000
200 0 0 1 0,03 1 1 2 0 200
400 0 0 1 0,03 1 1 2 0 400
600 0 0 1 0,03 1 1 2 0 600
800 0 0 1 0,03 1 1 2 0 800
4000 0 0 1 0,03 1 1 2 0 4000
200 0 0 1 0,03 1 1 2 0 200
400 0 0 2 0,03 1 1 2 0 400
600 0 0 2 0,03 1 1 2 0 600
800 0 0 2 0,03 1 1 3 0 800
5000 0 0 2 0,04 1 1 3 0 5000
200 0 0 2 0,04 1 1 3 0 200
400 0 0 2 0,05 1 1 3 0 400
600 0 и 2 0,06 1 1 3 0 600
800 0 0 2 0,06 1 1 3 0 800
6000 0 0 2 0,07 1 1 4 0 6000
200 0 0 2 0,08 1 1 4 0 200
400 0 0 2 0,08 1 1 4 0 400
600 0 0 2 0,09 1 1 4 0 600
800 0 0 3 0,10 1 1 4 0 800
93
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ВТОРОЙ
НАЧАЛЬНАЯ СКОРОСТЬ 630 м/с
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию боковой ветер i скоростью 10 м/С продольного ветра скоростью 10 м/с давления на 10 мм рт. ст. (нелине'йная поправка) температуры воздуха на 10° С температуры заряда на 10° С начальной скорости на 196 массы снаряда на один зн ак
Д -8Z 6ZW «Xw ДХнн 8ХТ 8хта 6XV Vo 8Xq д
м тыс. тыс. м м М м м м м ‘
+ .+ + *-—• + — — —
. 7000 0 0 3 д.1.1 1 1 5 0 7000
200 0 0 , 3 0,12 1 1 5 0 200
400 0 0 3 0,12 1 1 5 0 400
600 0 0 3 0,13 1 2 6 0 600
800 0 0 3 0,14 1 2 6 О’ 800
8000 0 0 3 0,15 1 2 6 0 8000
200 0 0 3 0,16 1 2 6 0 200
400 0 0 3 0,18. 1 2 7 0 400
600 0 0 4 0,19 1 2 7 0 600
800 0 0 4 0,20 1 2 7 0 800
9000 0 0 4 0,22 1 2 8 0 9000
200 0 0 4 0,24 1 2 8 0 200
400 0 0 4 0,25 1 2 8 0 400
600 0 0 4- 0,27 1 2 9 0 600
800 0 0 5 0,28 1 2 9 0 800
10000 0 0 5 0,30 1 2 9 0 10000
200 0 0 5 0,32 1 2 9 0 200
400 О 0 5 0,34 1 2 10 0 400
600 0 0 5 0,36 1 2 10 0 600
800 0 0 6 0,39 2 3 10 1 800
11000 0 0 6 0,41 2 3 И 1 11000
200 0 0 6 0,44 2 3 11 1 200
400 0 0 6 0,46 2 3 11 1 400
600 0 0 7 0,49 2 3 12 1 600
800 0 0 7 0,51 2 3 12 1 800
12000 0 0 7 0,54 2 3 12 1 12000
200 0 0 8 0,57 2 3 13 1 200
400 0 0 8 0,60 2 3 13 1 400
600 0 0 8 0,63 3 3 13 г- 600
800 0 0 9 0,66 3 3 14 1 800
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ВТОРОЙ
НАЧАЛЬНАЯ СКОРОСТЬ 630 м/с
Поправки при изменении высоты ОП на 1000 м
направления дальности на изменение
на
о св г- С? 3 3 И
Дальность 2 2 О 2 <-> Си X Дальность
S Е cd 5 0Й » ЭСТЬ X J5 Г* О ся . »s <я s н й> м ° CuS^ о Q,= X н л о _ 1ССЫ 1йряда 1 ОДИН 3
S О <у Си~~7 « ь О 2 •=( о f- о S Ч £ Ч CU CQ й О К Е S « Е «2 S Си 6 1 1 Ddo: 1ГВЫ
Ч Ю Й к ta о г-н Ь Q Й Н « Е ХОХ Sox
д 8Z szw 8XW ДХнн т SX ТЗ «V. SXq д
. м ТЫС. тыс. м м м м м м м
- + + •— + — —
13000- 0 0 9 0,69 3 4 14 2 13000
200 0 0 10 0,72 3 4 15 2 200
400 0 0 10 0,76 3 4 15 2 400
600 0 0 10 0,79 4 4 15 2 600
800 0 0 11 0,83 4 4 16 2 800
14000 0 0 И 0,86 4 4 16 2 14000
200 0 0 12 0,90 4 4 16 2 200
400 0 1 12 0,93 5 4 17 2 400:
600 0 1 13 0,97 5 4 17 2 600
800 0 1 13 1,00 6 5 18 3 800
15000 0 1 14 1,04 6 5 18 3 15000.
200 0 1 14 1,08 6 5 18 3 200
400; 0 1 15 1.12 7 5 19 3 400-
600 0 1 15 1,16 7 5 19 3 600
800 0 1 16 1,18 7 5 19 3 800
16000 0 1 16 1,20 8 5 20 3 16000:
200 0 1 17 1,24 8 5 20 3 200
400 0 1 17 1,27 9 5 20 4 400
600 0 1 18 1,31 9 5 20 4 600
800 0 1 18 1,35 10 5 21 4 800
17000 0 1 19 1,39 10 5 21 4 17000
200 0 1 18 1,43 10 5 21 4 200
400 0 1 17 1,46 9 5 21 4 400
600 0 1 16 1,48 9 6 22 4 600
800 0 1 15 1,48 9 6 22 4 800
18000 0 1 14 1,47 8 6 22 4 18000
200 1 1 13 1,43 8 6 22 4 200
400 1 1 12 1,37 7 6 22 4 400
600 1 1 10 1,32 6 6 22 3 600
800 1 1 9 1,26 5 6 22 3 800
9S
30 «М3
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ВТОРОЙ НАЧАЛЬНАЯ СКОРОСТЬ 630 м/с
Поправки при изменении высоты ОП на 1000 м
направления на дальности на изменение
о га « 3 3 И
Дальность деривацию боковой ветер скоростью 10 м/с О 2 s л ч о О « О о О НО S Cloj е ю Огц давления н 10 мм рт. ci (нелинейна поправка) температур воздуха на 10° С температур заряда на 10° С начальной скорости на I массы снаряда на один зна Дальность
д 8Z 8ZW 8XW Дхнн гхт 8хтз 8XVo 8Xq Д
м ТЫС. ТЫС. м м м м м м м
+ + + — + — — —
19000 1 1 7 1,16 4 6 22 3 19000
200 1 1 5 1,04 3 7 23 2 200
19249 1 1 4 1,05 3 7 23 2. 19249
19200 1 1 3 1,13 3 7 23 2 19200
19000 1 1 4 1,34 4 7 23 2 19000
18800 1 1 4 1,43 4 8 24 2 18800
600 1 1 5 1,42 5 8 24 2 600
400 1 1 5 1,39 5 8 24 2 400
200 1 1 6 1,36 6 8 24 2 200
18000 1 1 7 1,31 6 8 24 2 18000
17800 1 1 8 1,34 7 8 25 2 17800
600 1 1 9 1,34 7 8 25 2 600
400 1 1 10 1,32 8 8 25 2 400
17266 1 1 10 1,30 8 8 25 2 17266
96
ТАБЛИЦА ГОРНЫХ ПОПРАВОК
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ТРЕТИЙ
НАЧАЛЬНАЯ СКОРОСТЬ 500 м/с
Дальность Поправки при изменении высоты ОП на 4000 м Дальность
направления на дальности на изменение
деривацию боковой ветер скоростью 10 м/с продольного ветра скоростью 10 м/с давления на 10 мм рт. ст. (нелинейная поправка) температуры воздуха на 10° С температуры заряда на 10° С ; — начально скорости на 1% массы снаряда на один знак
л SZ 8ZW sxw ДХнн «Хт 8Хтз 8Xq д
м ТЫ С. ТЫС. м м м м м м м
+ + + — '+ — — .—
200 0 0 0 0,00 0 0 0 0 200
400 0 0 0 0,00 0 0 0 0 400
600 0 0 0 0,00 0 0 0 0 600
800 0 0 0 0,00 0 0 0 0 800
1000 0 0 0 0,00 0 0 1 0 1000
200 0 0 1 0,00 0 0 1 0 200
400 0 0 1 0,00 0 0 1 0 400
600 0 0 1 0,00 0 0 1 0 600
800 0 0 1 0,00 0 0 1 0 800
2000 0 0 1 0,00 1 1 1 0 2000
200 0 0 1 0,0€» 1 1 1 0 200
400 0 0 1 0,00 1 1 1 0 400
600 0 0 1 0,01 1 1 1 0 600
800 0 0 1 0,02 1 1 1 0 800
3000 0 0 2 0,02 1 1 2 0 3000
200 0 0 2 0,02 1 1 2 0 200
400 0 0 2 0,02 1 1 2 0 400
600 0 0 2 0,02 1 1 2 0 600
800 0 0 2 0,02 1 1 2 0 800
4000 0 0 2 0,02 1 1 2 0 4000
200 0 0 3 0,02 1 1 3 0 200
400 0 0 3 0,03 1 1 з 0 400
600 0 0 3 0,03 1 1 3 0 600
800 0 0 4 0,04 1 1 3 0 800
5000 0 0 4 0,05 1 1 3 0 5000
200 0 0 4 0,06 2 2 4 0 200
400 0 0 4 0,07 2 2 4 0 400
600 0 0 5 ' 0,09 2 2 4 0 600
800 0 0 5 0,10 2 2 4 о ; 800
6000 0 0 5 0,11 2 2 5 0 6000
200 0 0 6 0,12 2 . 2 5 0 200
400 0 0 6 0,13 2 2 5 0 400
600 0 0 6 0,14 2 2 5 0 600
800 0 0 7 0,15 2 2 5 0 800
7 Зак. 2013с
97
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ТРЕТИЙ
НАЧАЛЬНАЯ СКОРОСТЬ 500 м/с
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию 2 я о " щ сх° о о а? ьй ь. о S о «о 40 Ю О »-< о О 2 К из из е- ч о О Я О о fci схсх-— о ь о s СХО Е corn давления на 10 мм рт. ст. 1 (нелинейная । поправка) температуры воздуха на 10° С температуры I заряда на 10° С начальной скорости | на 1% массы снаряда на один знак
д 8Z 6ZW sxw ДХнн 8ХТ SXT3 6XV Vo sxq д
м тыс. тыс. м м м м м, м м
+ + 4- — + -— —. —
7000 0 . 0 7 0,16 3 2 6 0 7000
200 0 0 7 0,17 3 2 6 0 200
400 0 • 0 7 0,19 3 2 6 0 400
600 0 0 8 0,21 3 3 6 0 600
800 0 0 8 0,22 3 3 6 0 800
8000 0 1 0 8 ' 0,24 4 3 7 0 8000
200 0 0 9 0,26 4 3 7 0 200
400 0 0 9 0,28 4 3 7 0 400
600 0 0 9 0,30 4 3 7 0 600
800 0 0 9 0,33 4 3 7 0 800
9000 0 0 10 . 0,35 4 3 8 0 9000
200 0 0 10 0,37 , 4 3 8 0 200
400 0 0 10 0,38 5 4 8 0 400
600 0 0 10 0,40 5 4 8 0 , 600
800 0 0 11 0,41 5 4 9 0 800
10000 0 : 0 : 11 0,42 5 4 9 0 10000
200 0 0 11 0,44 5 4 9 0 200
400 0 ‘ 0 ' 11 0,46 5 4 9 0 400
600 0 0 И ' 0,47 5 4 9 0 600
800 ' о : 0 И 0,48 5 4 9 0 800
11000 0 0 10 , 0,48 4 4 10 0 11000
200 0 0 . 10 ' 0,47 4 4 10 0 200
400 0 0 1 10 , 0,47 4 4 10 0 400
600 I 0 0 10 0,47 4 4 10 0 600
800 0 о > 10 0,46 4 4 10 0 800
12000 0 0 9 0,45 4 4 10 0 12000
200 ' 0 0 « 9 0,44 4 4 10 0 200
400 , 0 0 1 9 0,43 3 4 11 1 400
600 0 0 ! 8 . 0,43 3 4 11 1 600
800 0 i 0 • 1 i 8 0,44 3 4 11 1 800
98
ЗОФ43
ВЗРЫВАТЕЛЬ В-491
ЗАРЯД ТРЕТИЙ
НАЧАЛЬНАЯ СКОРОСТЬ 500 м/с
Дальность Поправки при изменении высоты ОП на 1000 м Дальность
направления на дальности на изменение
деривацию 2 « f- о « са сх © <и О OJ О."-- » ь о S О «и « о но га о г-н продольного ветра скоростью 10 м/с давления на 10 мм рт. ст. (нелинейная поправка) температуры воздух а на 10° С- температуры заряда на 10° С начальной скорости на 19о массы снаряда на один знак
д 5Z 8ZW 8XW дхнн 8ХТ 8Х лтз 8Xq Д
м тыс. тыс. м м м м м м м
+ + -Ь — + — .— —
13000 0 1 8 0,46 3 4 11 1 13000
200 0 1 8 0,47 3 4 11 1 200
400 0 1 7 0,49 2 4 11 1 400
600 0 1 7 0,50 2 4 11 1 600
00 0 1 7 0,52 2 4 и 1 800
14000 0 1 7 0,53 2 4 11 1 14000
200 0 1 6 0,54 1 4 12 1 200
400 0 1 6 0,56 1 4 12 1 400
522 0 1 6 0,56 1 4 13 1 522
400 0 1 7 0,56 2 5 14 1 400
200 1 1 8 0,57 2 5 14 1 200
14000 1 1 8 0,60 3 5 14 1 14000
13800 1 1 9 0,60 3 3 14 1 13800
600 1 1 9 0,57 3 5 14 1 600
400 1 1 10 0,54 3 5 14 1 400
200 1 1 10 0,53 3 5 14 1 200
13000 1 1 11 0,53 3 5 14 1 13000
12832 1 1 11 0,52 3 5 14 1 12832
7*
99
(IW
5. ТАБЛИЦЫ ПОПРАВОК УГЛА
ПРИЦЕЛИВАНИЯ НА УГОЛ МЕСТА ЦЕЛИ
101
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
Высота огневой позиции
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 140 160 180 200 220 240 260 283 300 323
10 0 0 0 0 0 0 0 0 —1 —1
20 0 0 0 0 0 0 — 1 — 1 —1 — 1
30 0 0 0 0 0 —1 —1 —1 —1 —2
40 0 0 0 0 0 —1 —1 —2 —2 —2
50 0 0 0 0 0 —1 —2 —2 —2 —3
€0 0 0 0 0 —1 —1 —2 —2 —3 —3
70 0 0 0 0 —1 —1 —2 —2 —3 —4
80 0 0 0 0 —1 —1 —2 —3 —3 —4
90 0 0 0 0 —1 —1 —2 —3 —4 —4
100 0 0 0 —1 —1 —2 —2 —3 —4 —4
110 0 0 0 —1 —1 —2 —3 —3 —4 —5
120 0 0 —1 —1 —1 —2 —3 —3 —4 —5
130 0 —1 —1 —1 —1 —2 —3 —3 —4 —5
- Углы
Углы
места цели 520 540 580 580 600 620 640 660 680 700
10 — 1 —1 —1 — 1 0 0 + 1 + 1 + 1 + 2
20 —2 —2 —1 — 1 0 + 1 + 2 + 2 + 3 + 5
30 —3 —2 —9 — 1 0 + 1 + 3 + 4 + 5 + 8
40 —3 —3 —2 — 1 + 1 + 2 + 4 + 6 + 8 + 12
53 —4 —3 —2 0 + 2 + 4 + 6 + 8 + 12 + 18
60 —4 —3 —1 + 1 + 3 + 5 + 8 + 11 + 17 +26
70 —4 —2 —1 + 2 + 4 + 7 + 11 + 15 +23 +38
80 —4 —2 0 + 3 + 6 + 9 + 14 +20 +32 +61
90 —3 — 1 + 1 + 4 + 8 + 12 + 18 +27 +45
100 —3 0 +3 + 6 + 10 + 16 +23 +36 +70
ПО —2 + 1 +4 + 8 + 13 +20 +30 +50
120 —1 +2 +6 + 11 + 17 +25 +40 +77
130 + 1 +4 +8 +14 +21 +32 +53
При меч а ни я: 1. Знаки поправок указаны в таблице.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
102
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
иания до 45°)
над уровнем моря 0 м
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
30Ф43
ЗАРЯД ПОЛНЫЙ
прицеливания
340 360 380 400 420 440 460 480 500 Углы места цели’
1 —1 - 1 —1 —1 — 1 — 1 —1 —1 10
-1 —2 —2 —2 —2 —2 —2 —2 —2 20
2 —2 —2 —3 —3 —3 —3 —3 —3 30
-3 —3 —3 —3 —4 —4 —4 —4 —3 40
—3 —3 —4 —4 —4 —4 —4 —4 4 50
-4 —4 —4 —5 —5 —5 —5 —о —4 60
4 —4 —5 —5 —5 —5 —5 —5 —5 70
~4 —5 —5 —6 —6 —6 —6 —5 —5 80
-5 —5 —6 —6 —6 —6 —6 —5 —5 90
-5 —6 —6 —6 —6 —6 —6 —5 —4 100
-5 —6 —6 —6 —7 —6 —6 —5 —4 по
-6 —6 —6 —7 —7 —6 —6 —5 —3 120
6 —6 —6 —7 —7 —6 —5 —4 —2 130
прицеливания
720 ___ 740 760 780 800 820 840 858 Углы места цели
+ 3 + 4 + 7 + 11 +23 10
F 7 +И + 17 +35 20
1-12 +19 +36 30
+ 19 +33 40
+30 50
-1-48 60
70
80
90
100
ПО
120
130
103
30Ф43
ЗАРЯД ПОЛНЫЙ
Ноп ~ О М
Б. ПОПРАВКИ ПРИ РАСПОЛОЖИ ПИИ ЦЕЛИ НИЖЕ БАТАРЕИ
Угли прицеливания
Углы Углы
места цели 140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500
10 0 0 0 0 0 0 0 +1 + 1 4- 1 1 1 4- 1 4- 1 4- 1 + 1 + 1 + I + •1 + 1 10
20 0 0 0 0 0 0 4-1 +1 4-1 4- 1 1 2 4- 2 4- 2 4- 2 + 2 4- 2 + 2 + 2 + 2 20
30 0 0 0 0 0 4-1 4-1 +2 +2 4- 2 1- 2 4- 3 4- 3 4- 3 + з 4- 4 + 4 + 4 + 4 30
40 0 0 0 0 + 1 4-1 4-1 +2 +3 4- 3 1 3 + 4 4- 4 4- 4 + 5 4- 5 + 5 + 5 4- 5 40
50 0 0 0 0 4-1 4-1 +2 +2 4-3 + 4 1 4 4- 5 + 5 4- 6 + 6 4- 6 4- 7 4- 7 + 7 50
60 0 0 0 0 +1 4-1 4-2 4-3 4-4 4- 5 1- 5 4- 6 4- 7 4- 7 + 7 + 8 + 8 4- 8 + 8 60
70 0 0 0 ' + 1 +1 4-2 +2 +3 4-4 + 6 1 6 4- 7 4- 8 4- 8 4- 9 4- 9 +10 4-Ю 4-Ю 70
80 0 0 0 + 1 4-1 Ч~2 4-3 +4 +5 4- 6 1 7 4- 8 4- 9 4-10 +10 + 11 4-12 + 12 + 12 80
90 0 0 0 +1 +2 4-2 +3 +4 +6 4- 7 1- 8 4- 9 4-10 4-11 + 12 4-13 4-13 4-14 + 14 90
100 0 0 0 +1 +2 4-3 4-4 4-5 4-7 + 8 + 10 4-11 4 12 + 13 4-14 4-15 4-15 4-16 4-16 100
ПО 0 0 +1 +1 4-2 +3 4-4 4-6 4-7 4- 9 1-11 4-12 4-13 + 14 4-15 4-16 4-17 +18 4-18 110
120 0 0 +1 +2 +3 4-4 4-5 4-7 4-8 4-Ю 1 12 4-14 4-15 4-16 + 17 4-18 4-19 +20 +20 120
130 0 0 +1 +2 4-3 4-4 4-5 4-7 +9 4-И 1-13 4-15 4-16 4-18 4-19 4-20 +21 4-22 +23 130
Углы места цели Углы прицеливания Углы места цели
520 540 560 580 600 620 640 660 680 700 720 740 760 780 800 820 840 858
10 4- 1 + 1 + 1 + 1 0 0 0 — 1 — 1 —1 —2 — 3 — 5 — 7 —11 —17 —28 —43 10
20 4- 2 + 2 + 2 + 2 + 1 + 1 0 — 1 — 2 —3 —4 — 6 — 8 —12 —18 —27 —39 —56 20
30 4- 4 + 4 + з + 3 + 2 + 1 0 — 1 — 2 —3 —5 — 7 —11 —16 —23 —33 —47 —64 30
40 4- 5 + 5 + 5 + 4 + з + 2 +1 1 — 1 — 2 —4 —6 — 9 —13 —19 —27 —38 —52 —69 40
50 4- 7 + 7 + 6 + 6 + 5 +. з + 2 0 — 2 —4 —6 — 9 —14 '—21 —29 —41 —55 —72 50
60 4- 8 + 8 + 8 + 7 + 6 + 5 + 3 + 1 — 1 —3 -6 —10 —15 —22 —31 —43 —58 —75 60
70 4-10 + 10 +ю + 9 + 8 + 6 + 4 + 2 0 -3 4> —10 —15 —22 —32 —44 —59 —77 70
80 4-12 + 12 +12 + 11 + 10 + 8 + 6 + 3 + 1 —2 6 — 10 — 15 . —23 —32 —44 —60 —78 80
90 4-14 + 14 +14 + 13 + 12 +10 + 8 + 5 + 2 —1 -5 — 9 — 15 —23 —33 —45 —61 —78 90
100 4-16 + 16 + 16 +15 + 14 + 12 +10 + 7 + 4 0 -4 — 8 —14 ! —22 —32 —45 —61 —78 100
110 4-19 + 18 + 18 + 18 + 16 + 14 +12 + 9 + 6 +2 -2 — 7 —13 .—21 —32 —45 —60 —78 ПО
120 4-21 +21 4-21 +20 + 19 + 17 + 14 +11 + 8 +4 0 — 6 —12 ‘—20 -31 —44 —60 —77 120
130 + 23 +23 +23 +22 +21 + 19 + 17 + 14 + 10 +6 1-2 : — 4 —10 —19 —30 —43 —59 —76 130
При меч алия: 1. Знаки поправок указаны в таблице.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
104
105
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы места цели Углы
100 120 140 160 180 200 220 240 260 280
10 0 0 0 0 0 0 0 0 0 0
20 0 0 0 0 0 1 1 1 1 1
30 0 1 I 1 1 1 1 1 1 1
40 1 1 1 1 1 1 1 1 1 2
50 1 1 1 i 1 2 2 2 2 2
60 1 1 1 1 2 2 2 2 2 3
70 1 1 1 2 2 2 2 3 3 3
80 1 1 2 2 2 3 3 3 3 4
90 1 2 2 2 3 3 3 4 4 4
100 1 2 2 3 3 3 4 4 4 5
ПО 1 2 2 3 3 4 4 5 5 5
120 2 2 3 3 4 4 5 5 5 6
130 2 2 3 3 4 5 5 5 6 7
Углы места цели . Углы
480 500 520 540 560 580 600 620 640 660
10 2 2 2 3 3 4 4 5 7 9
20 3 4 4 5 6 8 9 12 15 19
30 5 . 6 7 8 10 12 15 19 24 32
40 7 8 10 12 14 17 22 28 36 51
50 9 11 13 16 19 23 30 38 52 83
60 12 14 16 20 24 30 39 52 76
70 14 17 20 25 30 38 50 70
80 17 20 24 30 37 48 65 102
90 20 24 29 36 45 60 85
100 23 28 34 43 55 75
110 27 33 40 51 67 97
120 31 38 47 61 83
130 35 43 55 73 105
П ри м е ч а Н'и я: 1. Поправки угла прицеливания — положительные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
106
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
пания до 45°)
ПИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
ЗОФ43
ЗАРЯД ПЕРВЫЙ
Нод — О м
прицеливания Углы места цели
300 320 340 330 380 400 420 440 460
0 1 0 0 1 1 1 1 1 10
1 1 1 1 1 2 2 2 3 20
1 1 1 2 2 2 3 4 4 30
‘) 2 2 2 3 3 4 5 6 40
ч 2 3 3 4 4 5 6 8 50
3 3 3 4 5 6 7 8 10 60
3 4 4 5 6 7 8 10 12 70
•1 4 5 6 7 8 10 12 14 80
5 5 6 7 8 10 12 14 17 90
5 6 7 8 10 11 14 16 19 100
6 7 8 9 11 13 16 19 22 110
7 8 9 11 13 15 18 21 26 120
8 9 10 12 14 17 20 24 29 130
прицеливания
680 700 720 740 760 780 800 806 Углы места цели
11 15 21 34 10
25 36 20
46 30
40
50
60
70
80
90
100
ПО
120
130
107
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 100 120 140 160 180 200 220 240 260 280
10 0 0 0 0 0 0 0 0 0 0
20 0 0 0 0 0 1 1 1 1 1
30 0 0 1 1 1 1 1 1 1 1
40 0 1 1 1 1 1 1 1 1 1
50 1 1 1 1 1 1 1 1 2 2
60 1 1 1 1 1 1 2 2 2 2
70 1 1 1 1 2 2 2 2 2 2
80 1 1 1 2 2 2 2 2 2 2
90 1 1 2 9 2 2 2 2 2 3
100 1 2 2 2 2 2 3 3 3
НО 1 2 2 2 2 3 3 3 3
120 2 2 2 3 3 3 3 3
130 2 2 3 3 3 3 3 3
Углы
Углы места цели 480 500 520 540 560 580 600 620 640 660
10 1 2 2 2 3 3 4 5 6 7
20 3 3 4 4 5 6 8 9 11 13
30 4 5 5 6 7 9 11 13 15 18
40 5 6 7 8 9 11 13 16 19 23
50 6 7 8 9 11 13 16 19 23 27
60 6 8 9 11 13 15 18 22 26 31
70 7 8 10 12 14 17 20 24 28 34
80 7 9 11 13 15 18 22 26 31 36
90 8 10 12 14 17 20 23 28 33 39
100 8 10 12 15 18 21 25 29 35 41
110 8 11 13 15 18 22 26 31 36 43
120 9 . 11 13 16 19 23 27 32 38 45
130 9 11 13 16 20 24 28 33 39 46 .
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
108
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ 30Ф43 ЗАРЯД ПЕРВЫЙ Нои — 0 м
прицеливания
300 320 340 360 380 400 420 440 460 Углы места цели
0 1 1 1 2 2 2 2 3 3 3 3 3 0 1 1 2 2 2 2 3 3 3 3 3 3 0 1 1 2 2 2 3 3 3 3 3 4 4 0 1 1 2 2 2 3 3 3 3 3 4 4 1 1 1 2 2 2 3 3 3 4 4 4 4 1 1 2 2 2 3 3 3 4 4 4 4 4 1 1 2 3 3 3 4 4 4 5 5 5 5 1 2 3 3 4 4 5 5 5 5 6 6 6 1 2 3 4 5 5 6 6 6 7 7 7 7 10 20 30 40 50 60 70 80 90 100 ПО 120 130
прицеливания
G80 700 720 740 760 780 800 806 Углы места цели
9 16 22 28 33 37 40 43 46 49 51 53 54 11 20 27 33 39 44 48 51 55 58 60 62 64 14 25 34 41 47 52 57 61 65 68 70 73 75 19 32 42 50 57 63 68 72 76 83 83 85 87 25 41 52 62 69 75 81 86 90 93 96 99 101 33 52 65 75 83 90 96 101 105 109 112 115 117 47 67 81 92 100 107 113 118 122 126 130 133 135 53 73 87 98 106 113 119 124 129 133 136 139 , 141 10 20 30 40 50 60 70 80 90 100 ПО 120 130
109
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
. Углы
Углы места цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 0 0 0 1 1
20 0 0 0 0 1 1 1 1 1 1
30 0 0 . 0 1 . 1 1 1 1 2 2
40 0 0 1 1 1 1 2 2 2 2
50 0 0 1 1 1 2 2 2 3 3
60 0 1 1 1 2 2 2 3 3 4
70 0 1 1 1 2 2 3 3 4 4
80 0 1 1 2 2 3 3 4 ' 5 5
90 1 1 1 2 - 2 3 4 4 5 6
100 1 1 1 2 3 3 4 5 6 7
ПО 1 1 2 2 3 4 5 6 7 7
120 1 1 2 3 3 4 5 6 7 8
130 1 1 2 3 4 5 6 7 8 9
Углы
Углы места цели 440 460 480 500 520 540 560 580 600 620
10 2 2 2 3 3 4 4 5 6 7
20 4 4 5 6 7 8 9 11 13 16
30 6 7 8 9 10 12 14 17 21 27
40 8 9 11 12 14 17 20 24 31 41
50 10 12 14 16 18 22 26 33 43 60
60 13 15 17 20 23 28 34 43 59
70 15 18 20 24 28 34 43 56 84
80 18 21 24 28 34 42 53 74
90 21 24 28 33 41 51 67
100 24 28 33 39 48 62 86
110 27 32 38 46 56 75
120 31 36 43 53 67 94
130 35 41 50 61 81
Примечания: ,1. Поправки угла прицеливания — положительные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
НО
30Ф43
ЗАРЯД ВТОРОЙ
Нод — О м
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
пания до 45°)
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания
2 ;о 280 300 ' 320 340 360 380 400 420 Углы места цели
1 1 1 1 1 1 1 2 2 , 10
1 2 2 2 2 2 3 3 3 ' 20
2 2 3 3 3 4 4 5 5 30
3 3 4 4 4 5 6 6 7 ' 40
4 4 5 5 6 7 7 8 9 50
4 5 6 6 7 8 9 10 11 60
5 6 7 7 8 10 11 12 14 70
6 7 8 9 10 11 13 14 16 80
7 8 9 10 11 . 13 14 16 is: 90
8 9 10 11 13 15 16 18 21 100
9 10 И 13 14 16 19 21 24 ПО
К) 11 13 14 16 18 21 24 27 120
К) 12 14 16 18 20 23 26 30 130
прицеливания
640 660 680 700 720 740 760 772 Углы места цели
9 12 17 27 10
21 29 47 20
.47 58 30
61 40
50
60
70
80
90
100
ПО
120
130
111
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы
места цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 0 0 0 1 1
20 0 0 0 0 0 1 1 1 1 1
30 0 0 0 1 1 1 1 1 2 2
40 0 0 1 1 1 1 1 2 2 2
50 0 0 1 1 1 1 2 2 2 3
60 1 1 1 1 2 2 3 3 3
70 1 1 1 2 2 2 3 3 4
80 1 1 2 2 3 3 4 4
90 1 2 2 3 3 4 4 5
100 2 2 3 3 4 5 5
110 2 2 3 4 4 5 6
120 3 3 4 5 5 6
130 3 4 4 5 6 7
Углы
Углы места цели 440 460 480 500 520 540 560 580 600 620
10 2 2 2 3 3 3 4 5 5 7
20 3 4 4 5 6 6 7 9 10 12
30 5 6 6 7 8 9 11 13 15 17
40 7 7 8 9 11 12 14 16 19 22
50 8 9 10 11 13 15 17 19 22 26
60 10 11 12 13 15 17 19 22 26 30
70 11 12 14 15 17 19 22 25 29 33
80 12 14 15 17 19 21 24 28 32 37
90 14 15 17 . 19 21 23 27 30 34 40
100 15 16 18 20 23 25 29 32 37 42
ПО 16 ’ 18 20 22 24 27 31 35 39 45
120 17 19 21 23 26 29 33 37 42 48
130 18 20 22 25 28 31 34 39 44 , 50
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки в тысячных.
112
30Ф43
ЗАРЯД ВТОРОЙ
Ноп = 0 м
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
- прицеливания Углы места цели
260 280 300 г 320 340 360 380 400 420
1 1 1 1 1 1 1 1 2 10
1 1 2 2 2 2 3 3 3 20
2 2 2 3 3 3 4 4 5 30
3 3 3 4 4 4 5 5 6 40
3 4 4 4 5 5 6 7 7 50
4 4 5 5 6 6 7 8 9 60
4 5 5 6 7 7 8 9 10 70
5 6 6 7 7 8 9 10 11 80
6 6 7 8 8 9 10 11 12 90
6 7 7 8 9 10 11 12 14 100
7 7 8 9 10 11 12 13 15 ПО
7 8 9 10 11 12 13 14 16 120
8 8 9 10 11 12 14 15 17 130
С прицеливания
640 660 680 700 720 740 760 772 Углы места цели
8 10 12 16 22 30 42 53 10
15 18 22 28 36 47 61 72 20
21 25 31 38 47 59 74 86 30
26 31 38 46 56 69 85 96 40
31 37 44 53 64 77 93 105 50
35 42 49 59 70 84 100 112 60
39 46 54 64 76 90 106 118 70
43 50 58 69 81 95 112 124 80
46 53 62 73 85 100 117 129 90
49 57 66 77 89 104 121 133 100
52 60 69 80 93 108 125 137 ПО
55 63 72 84 97 112 129 141 120
57 65 75 87 100 115 132 144 130
8 Зак. 2013с
113
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы места цели Углы
40 60 80 100 120 140 160 180 200 220
10 0 0 0 0 0 0 0 0 0 1
20 0 0 0 0 0 1 1 1 1 1
30 0 0 0 0 1 1 1 1 1 2
40 0 0 0 1 1 1 1 2 2 2
50 0 0 0 1 1 1 2 2 2 3
60 0 0 1 1 1 2 2 2 3 3
70 0 0 1 1 1 2 2 3 3 4
80 0 0 1 1 2 2 3 3 4 5
90 0 0 1 1 2 2 3 4 4 5
100 0 1 1 1 2 3 3 4 5 6
по 0 1 1 2 2 3 4 5 6 6
120 0 1 1 2 2 3 4 5 6 7
130 0 1 1 2 3 4 4 6 7 8
Углы места цели Углы
420 440 460 480 500 520 540 560 580 600
10 2 . 2 3 3 3 4 5 6 7 8
20 4 5 5 6 7 8 10 12 15 18
30 6 7 8 9 11 13 16 19 24 30
40 8 10 11 13 15 18 22 27 34 45
50 11 12 14 17 20 24 29 37 47 66
' 60 13 15 18 21 25 31 38 48 64
70 16 18 21 25 31 38 47 61 90
80 18 21 25 30 37 46 58 80
90 21 25 30 36 44 55 72
100 24 29 34 42 51 66 91
ПО 27 33 39 48 60 79
120 31 37 45 55 71 97
130 35 42 51 ' 64 83 •
Пр имечания: Д'. Поправки угла прицеливания — положительные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
Т14
30Ф43
ЗАРЯД ТРЕТИЙ
Нод = 0 м
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
пиния до 45°)
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания Углы места цели
240 260 280 300 320 340 360 380 400
1 1 1 1 1 1 1 1 2 10
1 1 2 2 2 2 3 3 3 20
•) 2 2 3 3 3 4 5 5 30
3 3 3 4 4 5 5 6 7 40
3 4 4 5 5 6 7 8 9 50
4 4 5 6 6 7 8 10 11 60
Г 5 6 7 8 9 10 12 14 70
.> 6 7 8 9 10 12 14 16 80
(» 7 8 9 10 12 13 16 18 90
7 8 9 10 11 13 15 18 21 100
7 9 10 11 13 15 17 20 23 110
8 9 11 12 14 16 19 22 26 120
9 10 12 14 16 18 21 25 29 130
прицеливания
«20 640 660 680 700 720 740 756 Углы места цели
11 ?1 40 66 । 14 32 61 18 49 27 10 20 30 40 50 60 70 80 90 100 110 120 130
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы 'места цели 40 60 80 100 120 140 160 180 200 220
10 0 0 0 0 0 0 0 0 0 1
20 0 0 0 0 0 0 1 1 1 1
30 0 0 0 0 1 1 1 1 1 2
40 0 0 0 1 1 1 1 2 2
50 0 0 1 1 1 1 2 2 3
60 0 1 1 1 2 2 3 3
70 1 1 1 2 2 2 3 3
80 1 1 2 2 3 3 4
90 1 1 2 3 3 4 4
100 2 2 3 3 4 5
но 2 2 3 4 ' 4 5
120 3 .3 4 5 6
130 3 4 4 5 6
Углы
Углы .места цели 420 440 460 480 500 520 540 550 580 600
10 2 2 2 3 3 4 4 5 6 7
20 4 4 5 5 6 7 8 10 12 14
30 5 6 7 8 9 11 12 14 17 20
40 7 8 9 10 12 14 16 18 21 25
50 8 10 11 12 14 17 19 22 26 30
60 10 11 13 15 17 19 22 26 30 35
70 11 13 15 17 19 22 25 29 33 39
80 13 14 16 19 21 24 28 32 37 43
90 14 16 18 20 23 27 31 35 40 46
100 15 17 19 22 25 29 33 38 43 50
ПО 16 19 21 24 27 31 35 40 46 53
120 18 20 22 25 29 33 37 43 49 56
130 19 21 24 27 31 35 39 45 51 58
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
116
ЗОФ43
ЗАРЯД ТРЕТИЙ
Ноп^~0 м
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания Углы места цели
240 260 28Q г 300 320 340 360 330 400
1 1 1 1 1 1 1 i 2 10
1 1 1 2 2 2 2 3 3 20
2 .2 2 3 3 3 4 4 5 30
2 3 3 3 4 4 5 5 6 40
3 3 4 4 5 5 6 6 7 50
3 4 4 5 5 6 7 8 9 60
4 5 5 6 6 7 8 9 10 70
5 5 6 6 7 8 9 10 11 80
5 6 6 7 8 9 10 11 12 90
6 6 7 8 9 10 11 12 14 100
6 7 8 9 10 11 12 13 15 ПО
7 7 8 9 10 11 13 14 16 120
7 8 9 10 11 12 14 15 17 130
Прицеливания
(>20 640 660 680 700 720 740 756 Углы места цели
9 11 14 17 22 30 42 56 10
17 20 25 31 38 49 62 77 20
24 28 34 41 51 62 77 92 30
30 35 42 50 61 73 89 104 40
35 41 49 58 69 83 99 114 50
40 47 55 65 77 91 107 122 60
45 52 61 71 84 98 114 130 70
49 57 66 77 90 104 121 136 80
53 62 71 82 95 ПО 127 142 90
57 66 75 87 100 115 132 148 100
60 69 80 91 104 120 137 152 110
С>4 73 83 95 108 124 141 157 120
67 76 87 99 112 128 145 161 130
117
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
Высота огневой позиции
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
_ . _ Углы
Углы (места цели 140 160 180 200 220 240 260 280 300 320
10 0 0 0 0 0 0 0 0 —1 — 1
20 0 0 0 0 0 0 — 1 —1 —1 —1
30 0 0 0 0 0 —1 —1 —1 —2 —2
40 0 0 0 0 0 —1 —1 2 —2 —3
50 0 0 0 0 —1 —1 —2 —2 —2 —. 3
60 0 0 0 0 —1 —1 2 —2 —3 —4
70 0 0 0 0 —1 —1 —2 —3 —3 —4
80 0 0 0 0 1 —2 2 —3 —4 —4
90 0 0 0 —1 —1 —2 —3 - 3 —4 —5
100 0 0 0 —1 —1 —2 —3 —3 —4 —5
110 0 0 0 —1 —1 —2 —3 —4 —4 —5
120 0 0 —1 —1 —1 —2 —3 —4 —5 —5
130 0 —1 —1 —1 —1 —2 —3 —4 —5 —6
Углы
Углы (места цели 520 540 5S0 580 600 620 640 660 680 700
'10 — 1 — 1 —1 —1 —1 0 0 0 + 1 + 1
20 —2 —2 —2 —1 —1 0 0 + 1 +. 2 + 3
30 —3 —3 —2 —2 —1 0 + 1 + 2 + 3 + 6
40 —4 —3 —3 —2 —1 0 + 1 + 3 + 5 + 9
50 —4 —4 —3 —2 —1 +1 + з + 5 + 8 + 15
€0 —5 —4 —3 —2 0 + 2 + 4 + 7 + 12 +22
70 —5 —4 —3 —1 +1 + 3 + 6 +10 + 18 +32
80 —5 —4 —2 о • +2 + 4 + 8 + 14 +25 4-50
90 —5 —3 — 1 + 1 4~з + 6 +Н + 20 +36
100 —5 —3 —1 +2 +5 + 9 +15 +27 +54
ПО —4 —2 0 +3 + 7 + 12 +21 4-38
120 —4 —2 + 1 +5 +9 + 16 +29 +55
130 —3 0 +3 + 7 + 13 +22 +39
Примечания: 1. Знаки поправок указаны в таблице. 2. Углы прицеливания, углы места цели и поправки — в тысячных.
118
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
нация до 45°)
над уровнем моря 1000 м
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
ЗОФ43
ЗАРЯД ПОЛНЫЙ
н t»ii поливания
340 360 380 400 420 440 460 480 500 Углы места цели
1 — 1 —1 — 1 —1 —1 —1 —1 — 1 10
—2 —2 —2 —2 —2 —2 —2 —2 20
') —2 —3 —3 —3 —3 —3 —3 —3 30
3 —3 —3 —4 —4 —4 —4 —4 —4 40
1 —4 —4 -5 —5 —5 —5 —5 —5 50
1 —4 —5 —5 —6 —6 —6 —6 —5 60
•> —5 —5 —6 —6 —6 —6 —6 —6 70
5 —5 —6 -6 —7 —7 —7 —6 —6 80
5 -6 —6 —7 —7 —7 —7 —7 —6 90
6 —6 —7 —7 —8 —7 —7 —7 —6 100
6 —7 —7 —7 —8 —8 —7 —7 —6 110
6 —7 —7 —8 —8 —8 —7 —6 —5 120
—7 —7 —8 —8 —S —7 —6 —5 130
прицеливания
720 740 760 780 800 820 840 857 Углы места цели
+ 2 4- 4 + 7 + 11 +23 10
1 5 4-10 +17 + 34 20
1-10 + 18 +34 30
1 17 +31 40
+.26 50
4-12 60
70
80
90
100
ПО
120
130
119
30Ф43
ЗАРЯД ПОЛНЫЙ
ноп = 1000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы
места цели 140 160 180 200 220 240 260 280 300 320
10 0 0 0 0 0 0 0 + 1 4- 1 4- 1
20 0 0 0 0 0 0 + 1 + 1 + 1 +1
30 0 0 0 0 0 + 1 +1 +2 4- 2 + 2
40 .0 0 0 0 + 1 + 1 +1 +2 4- 3 + 3
50 0 0 0 0 + 1 + 1 +2 +3 + 4 + 4
60 0 0 0 + 1 + 1 +2 +2 +3 + 4 + 5
70 0 0 0 + 1 + 1 +2 +3 + 4 + 5 + 6
80 0 0 0 + 1 + 2 +2 +3 + 4 + 6 + 7
90 0 0 +1 +1 + 2 +3 +4 + 5 + 6 + 8
100 0 0 +1 + 1 + 2 + 3 + 4 + 6 +: 7 + 9
ПО 0 0 +:1 + 2 +2 + 3 +5 +6 + 8 + 10
120 0 0 +1 +2 +3 + 4 +5 + 7 + 9 +11
130 0 0 + 1 +2 +3 +4 +6 +8 + 10 + 12
Углы
Углы
(места цели 520 540 560 580 600 620 640 660 680 700
10 + 1 + 1 + 1 + 1 + 1 + 1 0 0 0 — 1
20 +. з + 3 + 2 + 2 + 2 + 1 + 1 0 0 — I
30 +. 4 + 4 + 4 + 4 + 3 + 2 + 2 + 1 0 — 1
40 + 6 + 6 + 6 + 5 + 4 + 3 + з + 2 + 1 — 1
50 + 8 + 8 + 7 + 7 + 6 + 5 + 4 + з + 2 0
60 + 10 + 10 + 9 + 9 + 8 + 7 + 5 + 4 4- 3 + 1
70 +.12 + 12 +.11 + 11 + 10 + 8 + 7 + 6 + 4 + 2
80 +.14 + 14 +13 + 13 + 12 4-10 + 9 + 7 4- 5 + з
90 + 16 +16 + 16 + 15- + 14 + 13 + 11 + 9 + 7 + 5
100 + 19 + 19 +18 +18 + 17 + 15 + 13 +11 + 9 + 7
110 +21 +21 +21 + 20 + 19 + 18 + 16 + 14 +.12 + 9
12) +24 + 24 +24 + 23 + 22 + 21 + 19 + 17 +14 + 11
130 +27 + 27 +26 +.26 + 25 +24 +22 + 19 + 17 +14
Примечания: Знаки поправок указаны в таблице. 2. Углы прицеливания, углы места цели и поправки — в тысячных.
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания _ 500 Углы места цели
340 360 380 400 420 440 460 | 1 480
+ 1 + 1 + 1 + 1 + 1 + 1 + 1 +’ 1 + 1 10
1- 2 + 2 + 2 + 2 + 2 + з + з + 3 + з 20
4г 3 + 3 + 3 + 4 + 4 + 4 + 4 + 4 + 4 30
+ 4 + 4 + 5 + 5 + 5 + 6 + 6 + 6 + 6 40
+ 5 + 5 + 6 + 6 + 7 + 7 + 8 + 8 + 8 50
+ 6 + 6 + 7 + 8 + 8 + 9 + 9 + 10 + ю 60
+ 7 + 8 + 9 + 9 + 10 + 11 + 11 + 12 + 12 70
+ 8 + 9 + 10 + 11 +12 + 12 + 13 + 14 + 14 80
+ 9 + 10 +12 + 13 +14 + 14 + 15 + 16 + 16 90
+ 11 + 12 + 13 + 14 + 15 + 16 + 17 +18 + 18 100
+ 12 + 13 +15 +16 + 17 + 18 + 19 +20 + 21 110
+ 13 + 15 + 17 + 18 + 19 +21 +22 +23 +23 120
+ 14 +17 + 19 +20 + 21 +.23 +24 +25 +26 130
прицеливания
Углы
720 740 760 780 800 820 840 857 места цели
— 2 — 3 — 5 — 7 — 11 —17 —28 -42 10
— 2 — 4 — 7 —12 —18 -26 —39 —54 20
— 3 — 5 — 9 —15 —22 —32 —46 —62 30
— 3 — 6 —11 -17 —25 —36 —51 —67 40
— 3 — 6 —11 —18 -27 —39 —54 —70 50
— 2 — 6 —И — 19 —28 —40 —56 —72 60
— 1 — 5 —11 —19 —29 -41 —57 —73 70
0 — 4 —10 —18 —28 —41 —57 —73 80
+ 2 — 3 — 9 — 17 —28 —41 —57 —73 90
+ з — 1 — 8 —16 —27 —40 —56 —72 100
+ 5 0 — 6 — 15 —25 —39 —55 —71 110
+ 7 + 2 — 4 —13 —24 —37 —53 —70 120
+ ю + 5 |-2 —И —22 —35 —51 —68 130
120
121
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы
(места цели 100 120 140 160 180 200 220 240 260 280
10 0 0 0 0 0 0 0 0 0 0
20 0 0 0 0 0 1 1 1 1 1
30 0 0 1 1 1 1 1 1 1 I
40 0 1 1 1 1 1 1 1 1 2
50 1 I 1 I 1 1 2 2 2 2
60 1 1 1 1 2 2 2 2 2 2
70 1 1 1 2 2 2 2 2 3 3
80 1 1 2 2 2 2 3 3 3 3
90 1 1 2 2 2 3 3 3 4 4
100 1 2 2 2 3 3 3 4 4 4
110 1 2 2 3 3 3 4 4 4 5
120 2 2 3 3 3 4 4 5 5 6
130 2 2 3 3 4 4 5 5 6 6
Углы /места цели Углы
480 500 520 540 5S0 580 600 620 640 660
10 1 9 2 2 3 3 4 5 6 8
20 3 3 4 5 6 7 9 И 14 19
30 4 5 6 8 9 11 14 18 24 32
40 6 7 9 11 13 16 21 27 36 52
50 8 10 12 14 18 22 28 37 52 89
'60 10 12 15 18 23 29 37 51 78
70 13 15 18 23 28 37 49 70
80 15 18 22 28' 35 46 64 104
90 18 22 27 34 43 58 85
100 21 26 32 40 53 73
110 25 30 37 48 65 95
120 28 35 44 58 80
130 33 40 52 69 102
П рм м е ч а ни я: 1. Поправки угла прицеливания — положительные.
2, Углы прицеливания, углы места цели и поправки — в тысячных.
122
30Ф43
ЗАРЯД ПЕРВЫЙ
Ноп=1000 м
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
пиния до 45°)
ПИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
Прицеливания Углы места цели
:юо 320 340 380 380 400 420 440 460
0 0 0 0 0 1 1 1 1 10
1 1 1 1 1 1 2 2 2 20
1 1 1 1 2 2 3 3 4 30
2 2 2 2 2 3 4 4 5 40
2 2 2 3 3 4 5 6 7 50
3 3 3 3 4 5 6 7 9 60
3 3 3 4 5 6 7 9 10 70
4 4 4 5 6 7 9 11 13 80
4 4 5 6 7 9 10 12 15 90
5 5 6 7 8 10 12 14 17 100
5 6 7 8 10 12 14 17 20 110
6 7 8 9 11 13 16 19 23 120
7 8 9 11 13 15 18 22 27 130
прицеливания
680 700 720 740 760 780 800 807 ' Углы места цели
11 26 48 15 38 22 38 10 20 30 40 50 60 70 80 90 100 110 120 130
123
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы
(места цели 100 120 140 160 180 200 220 240 260 280
10 0 0 0 0 0 0 0 0 0 0
20 0 0 0 0 0 0 1 1 1 1
30 0 0 11111111
40 0 111111111
50 1111111111
60 11111112 2 2
70 1 1 1 ’1 2 2 2 2 2 2
80 1 1 1 2 2 2 2 2 2 2
90 1 1 1 2 2 2 2 2 2 2
100 1 2 2 2 2 2 2 2 2
ПО 1 2 2 2 2 2 2 2 2
120 2 2 "2 2 3 3 3 3
130 22233333
Углы
Углы 1места цели 480 500 520 540 560 580 600 620 640 660
10 1 1 2 2 2 3 4 4 5 7
20 2 3 3 4 5 6 7 8 10 13
30 3 4 5 6 7 8 10 12 14 18
40 4 5 6 7 8 10 12 15 18 22
50 5 6 7 8 Ю 12 14 17 21 26
60 5 6 8 9 11 13 16 20 24 29
70 6 7 9 10 12 15 18 22 26 32
80 6 8 9 11 13 16 20 24 28 34
90 6 8 10 12 14 17 21 25 30 36
100 6 8 10 12 15 18 22 26 32 38
ПО 6 8 10 13 16 19 23 27 33 39
120 6 8 10 13 16 19 23 28 34 41
130 6 8 10 13 16 20 24 29 35 42
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы црицеливания, углы места цели и поправки — в тысячных.
124
30Ф43
ЗАРЯД ПЕРВЫЙ
Ноп=1000 м
ПИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания
300 320 340 360 380 400 420 440 460 Углы места цели
0 0 0 0 0 1 1 1 1 10
1 1 1 1 1 1 1 I 2 20
1 1 1 1 1 1 2 2 3 30
1 ' 1 1 1 I 2 2 3 3 40
1 2 2 2 2 2 2 3 4 50
2 2 2 2 2 2 3 3 4 60
2 2 2 2 2 2 3 3 4 70
2 2 2 2 2 2 3 4 5 80
2 2 2 2 2 3 3 4 5 90
2 2 3 3 3 3 3 4 5 100
2 3 3 3 3 3 3 4 5 ПО
3 3 3 3 3 3 3 4 5 120
3 3 3 3 3 3 3 4 5 130
прицеливания
680 700 720 740 760 780 800 807 Углы места цели
9 11 15 19 26 35 49 56 10
16 20 26 33 42 54 69 76 20
22 27 34 43 53 67 83 90 30
27 33 41 51 62 76 93 101 40
31 38 47 57 69 84 101 109 50
35 42 52 62 75 90 108 115 60
38 46 56 67 80 95 113 120 70
41 49 59 71 85 100 118 125 80
44 52 62 74 89 104 122 129 90
46 55 65 77 92 107 125 133 100
47 57 67 80 94 ПО 128 136 110
49 58 69 82 96 ИЗ 131 138 120
50 60 71 84 98 115 133 140 130
125
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 0 0 0 1 1
20 0 0 0 0 0 1 1 1 1 1
30 0 0 0 1 1 1 1 1 2 2
40 0 0 1 1 1 1 2 2 2 2
50 0 0 1 I 1 2 2 2 3 3
60 0 1 1 1 2 2 2 3 3 4
70 0 1 1 I 2 2 3 3 4 4
80 0 I 1 2 2 3 3 4 4 5
90 0 1 1 2 2 3 . 4 4 5 6
100 1 1 1 2 3 3 4 5 6 7
110 1 1 2 2 3 4 4 5 6 7
120 1 1 2 2 3 4 5 6 7 8
130 1 1 2 3 4 4 5 7 8 9
Углы
Углы
места цели 440 460 480 600 520 540 560 580 600 620
10 2 2 3 3 3 4 4 5 6 7
20 4 5 5 6 7 8 9 10 12 14
30 6 7 8 9 10 12 14 16 19 23
40 9 10 11 12 14 17 19 23 27 35
50 11 13 14 16 19 22 25 30 37 50
60 14 16 18 20 23 27 32 39 50 73
70 16 19 21 24 28 33 40 50 68
80 19 22 25 29 34 40 49 63
90 22 25 29 34 40 48 60 83
100 25 29 34 39 46 57 75
НО 29 33 38 45 54 68 97
120 32 37 43 52 63 83
130 36 42 49 59 75 106
Примечания: 1. Поправки угла прицеливания — положительные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
126
30Ф43
ЗАРЯД ВТОРОЙ
Ноп = 1000 м
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
вания до 45°)
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания Углы места цели
260 280 300 320 340 360 380 400 420
1 1 1 1 1 1 1 2 2 10
1 2 2 2 2 2 3 3 4 20
2 2 3 3 3 4 4 5 6 30
3 3 4 4 5 5 6 7 8 40
3 4 5 5 6 7 8 9 10 50
4 5 6 6 7 8 9 11 12 60
5 6 7 8 9 10 11 : 13 14 70
6 7 8 9 10 11 13 15 17 80
7 8 9 10 11 13 15 17 19 90
8 9 10 11 13 15 17 19 22 100
8 10 ‘ 11 13 15 17 19 22 25 ПО
9 11 13 14 16 19 21 24 28 120
10 12 14 16 18 21 24 27 31 130
прицеливания
640 660 680 700 720 740 760 778 Углы места цели
8 18 31 49 83 11 ' 24 45 14 36 21 45 1 1 » 1 10 20 30 40 50 60 70 80 90 100 НО 120 130
12F
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы
места цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 0 0 0 1 1
20 0 0 0 0 0 1 1 1 1 1
30 0 0 0 1 1 1 1 1 1 2
40 0 0 1 1 1 1 1 2 2 2
50 0 0 1 1 1 1 2 2 2 3
60 1 1 1 1 2 2 2 3 3
70 1 1 1 2 2 2 3 3 4
80 I 1 2 2 3 3 4 4
90 1 2 2 2 3 4 4 5
100 2 2 3 3 4 5 5
110 2 2 3 4 4 5 6
120 - 3 3 4 5 5 6
130 3 3 4 5 6 7
Углы места цели Углы
440 430 480 500 520 540 530 583 600 620
10 2 2 2 3 3 3 4 5 5 6
20 4 4 5 5 6 7 8 9 10 11
30 5 6 7 8 9 10 11 13 14 16
40 7 8 9 10 11 13 14 16 18 21
50 9 10 11 12 13 15 17 20 22 25
60 10 11 13 14 16 18 20 23 26 29
. 70 11 13 14 16 18 20 23 26 29 33
80 13 14 16 18 20 23 26 29 32 36
90 14 16 18 20 22 25 28 31 35 40
100 15 17 19 21 24 27 30 34 38 43
110 16 18 20 23 26 29 32 36 41 46
120 18 20 22 24 27 31 34 38 43 48
130 19 21 23 26 29 32 36 40 45 51
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
128
ЗОФ43
ЗАРЯД ВТОРОЙ
Ноп=1000 м
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания УГЛЫ места цели
260 280 зор 320 340 360 380 400 420
1 1 1 1 1 1 1 2 2 10
1 1 2 2 2 2 3 3 3 20
2 2 2 3 3 3 4 4 5 30
3 3 3 4 4 4 5 6 6 40
3 4 4 4 5 5 6 7 8 50
4 4 5 5 6 6 7 8 9 60
4 5 5 6 7 7 8 9 10 70
5 5 6 7 7 8 9 10 11 80
5 6 7 7 8 9 10 11 13 90
6 7 7 8 9 10 11 12 14 100
6 7 8 9 10 11 12 13 15 ПО
7 8 9 10 11 12 13 14 16 120
7 8 9 10 11 12 14 15 17 130
прицеливания Углы места цели
640 660 680 700 720 740 760 778
7 9 11 14 19 25 36 51 10
13 16 19 25 32 41 54 70 20
19 22 27 34 42 52 66 83 30
24 28 34 41 50 61 76 93 40
29 34 40 47 57 69 84 101 • 50
34 39 45 53 63 76 91 108 60
38 43 50 59 69 82 98 115 70
41 47 55 64 74 88 104 121 80
45 51 59 68 79 93 109 126 90
48 55 63 72 84 97 113 131 100
51 58 66 76 88 102 118 135 110
54 61 70 80 92 106 122 139 120
57 64 73 83 95 • 109 126 143 130
9 Зак. 2013с
129
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖИ
Углы
Углы места цели 40 60 80 100 120 140 160 180 200 220
10 0 0 0 0 0 0 0 0 0 1
20 0 0 0 0 0 0 1 1 1 1
30 0 0 0 0 1 1 1 1 1 2
40 0 0 0 1 I 1 1 2 2 2
50 0 0 0 1 1 1 2 2 2 3
60 0 0 1 1 1 2 2 2 3 3
70 0 0 1 1 1 2 2 3 3 4
80 0 0 1 1 2 2 3 3 4 5
90 0 0 1 1 . 2 2 3 4 4 5
100 0 0 1 1 2 3 3 4 5 6
ПО 0 1 1 1 2 3 4 5 6 7
120 0 1 1 2 2 3 4 5 6 7
130 0 1 1 2 3 3 4 6 7 8
Углы
Углы
места цели 420 440 460 480 500 520 540 560 580 600
10 2 2 2 3 3 4 5 5 6 8
20 4 4 5 6 7 8 10 12 14 17
30 6 7 8 9 11 13 15 18 23 28
40 8 9 11 13 15 18 21 26 33 42
50 10 12 14 16 19 23 28 35 44 60
60 13 15 17 20 24 29 36 45 59 92
70 15 18 21 25 29 36 45 57 81
80 18 21 25 29 35 43 55 73
90 21 24 29 34 42 52 67 98
100 24 28 33 40 50 62 84
ПО 27 32 38 46 58 74 109
120 30 36 43 53 67 90
130 34 41 49 61 79
Примечания: 1. Поправки угла прицеливания — положительные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
13’0
30Ф43
ЗАРЯД ТРЕТИЙ
Ноп=Ю00 м
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
вания до 45°)
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания
Углы
240 260 280 300 320 340 360 380 400 места цели
1 1 1 1 1 1 I 1 2 10
1 1 2 2 2 2 3 3 3 20
2 2 3 3 3 4 4 5 5 30
3 3 3 4 4 5 5 6 7 40
3 4 4 5 5 6 7 8 9 50
4 5 5 6 7 7 8 10 И 60
5 5 6 7 8 9 10 11 13 70
5 6 7 8 9 10 12 13 15 80
6 7 8 9 10 12 13 15 18 90
7 8 9 10 12 13 15 18 21 100
8 9 10 12 13 15 17 20 23 НО
8 10 11 13 15 17 19 22 26 120
9 И 12 14 16 18 21 25 29 130
прицеливания
Углы
620 640 660 680 700 720 740 760 761 места цели
10 13 17 24 10
22 29 43 20
37 54 30
59 40
50
60
70
80
90
100
- ПО
1 1 120
130
9*
131
Б. ПОПРАВКИ ПРИ РАСПОЛ0ЖЕ
Углы места цели Углы
40 60 80 100 120 140 160 180 200 1 220
10 0 0 0 1 0 0 0 0 ! 0 0 ' 1
20 0 0 0 0 0 0 1 I 1 1
30 0 0 0 , 0 1 1 1 1 1 2
40 0 , 0 ' 0 1 1 1 1 2 2
50 0 , .0 1 1 1 1 . 1 2 2 3
60 0 1 1 1 2 2 3 3
70 1 1 1 2 2 3 ! з 4
80 1 1 2 2 3 3 4
90 ! 1 1 2 1 3 • 3 ; 4 4
too 2 2 3 3 4 5
ПО 2 ’ 2 3. 4 5 5
120 । з 3 4 5 6
130 [ 3 4 4 5 6
т— Углы
Углы ’ —’ места цели 420 440 460 480 500 . 520. 540 560 580 600
10 2 2 2 3= 3 4 4 5 6 7
20 4 4 5 5 6 7 8 10 11 13
30 5 . 6 ! 7 8 9 10 12 ! 14 ' 16 19
40 7 8 9 10 11 13 15 18 21 24
50 8 9 11 12 ; 14 16 18 21 25 29
60 10 . 11 12 14 ! 16 18 21 25 29 33
70 11 12 14 16 18 21 24 28 32 37
80 12 14 16 18 20 23 27 31 35 41
90 14 15 17 19 22 26 29 33 38 44
100 15 17 19 21 24 28 32 36 41 47
110 16 18 20 23 26 30 34 38 44 50
120 18 20 22 25 28 1 31 36 41 46 53
130 19 21 23 26 29 33 38 43 49 56
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы црицеливания, углы места цели и поправки — в тысячных.
132
30Ф43
ЗАРЯД ТРЕТИЙ
Ноп=ЮОО м
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания.
240 260 280 300 320 340 360 380 400 Углы места цели
1 1 1 ... 1. 1 1 1 1 2 10
1 1 2 2 2 2 2 3 ' 3 20
2 2 2 .3 , .3 3 4 4 5 30
2 ' 3 3 3 4 4 5 5 1 6 40
3 3 4 4 5 5 6 7 ; 7 50
4 4 5 5 6 6 7 ; 8 ' 9 60
4 5 5 6 7 7 8 9 10 70
5 5 6 7 7 8 9 : 10 11 80
5 6 7 8 8 9 10 п ; 12 90
6 7 7 8 9 10 11 т 12 14 100
6 7 8- 9 10 11 12 13 15 ПО
7 8 9 10 11 12 13 141 16 120
7 8 9 10 12 13 14 15 : 17 130
прицеливания
620 640 660 680 700 720 740 760 761 Углы - места цели
8 : 10 ! 13 16 21 : 28 39: 55 56 10
16. 19 1 . 23 29 36 46 59 76 77 20
23 27 32 40 48 59 73 91 i 92 30
29 34 ' 40 49 58 70 85 ' 103 ! 104 40
34 40 ; 47 56 66 ' 79 94 из : 114 50
39 45 ! 53 62 73 87 102 121 122 60
43 50 ; 59 68 80 94 109 128 129 70
47 55 64 74 86. 100 116 : 134 ’ 136 80
51 59 68 ! 79 91 105 122 140 142 90
55 < 63 ' 72 83 96 ПО 127 145 147 100
58 66 : 76 87 100 115 131 150 ; 151 ПО
61 70 ; 80 . 91 104 119 136 ! 154 156 1 120
64 73 ; 1 83 . 95 : 108 123 140 . 158 • 160 130
133
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицели
Высота огневой позиции
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 140 1S0 180 200 220 240 260 280 300 320
10 0 0 0 0 0 0 0 —1 —1 —1
20 0 0 0 0 0 0 -1 —1 —1 —1
30 0 0 0 0 0 —1 —1 —1 —2 -2
40 0 0 0 , 0 0 —1 —1 —2 —2 —3
50 0 0 0 0 —1 —1 —2 —2 —3 —3
60 0 0 0 0 —1 —1 —2 —2 —3 —4
70 0 0 0 0 —1 —2 —2 —3 —3 —4
80 0 0 0 0 —1 —2 —2 —3- —4 —5 '
90 0 0 0 —1 —1 —2. —3 —3 —4 —5
100 0 0 0 —1 —1 —2 —3 —4 —4 —5
ПО 0 0 0 —1 —1 —2 —3 —4 —5 —5
120 0 0 —1 —1 —1 —2 —3 —4 —5 —6
130 0 0 —1 —1 —1 —2 —3 —4 —5 —6
Углы
Углы
места цели 520 540 560 580 600 620 640 660 680 700 :
10 —1 —1 —1 —1 — 1 — 1 0 0 + 1 .+ 2
20 —2 —2 —2 —2 — 2 — 1 0 + 1 + 2 + 4
30 —3 —3 —3 —3 — 2 — 1 0 + 1 + 4 + 7-
40 —4 —4 —4 —3 — 2 — 1 0 + 2 + 6 + 11 >
50 —5 —5 —4 —3 — 2 — 1 + 1. + 4 +; э +17?
60 —6 —5 —4 —3 — 2 0 + 3 + 7 + 13 +27:
70 —6 —6 —5 —3 — 1 + 1 + 5 +.10 +.19 4**40 :
80 —6 —6 —5 —3 — 1 + 3 + 8 + 15 +28 +64
90 —7 —6 —4 —2 + I +, 5 +11 +22 +41
100 —7 —6 —4 —1 + 2 + 7. +15 +31 +63
110 —6 —5 —3 0 + 4 +11 +22 +43
120 —6 —4 —2 +2 + 7 +15 +31 : +62
130 —5 —3 0 +4 + 11 +22 +36
Примечания: 1. Знаки поправок указаны в таблице.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
134
30Ф43
ЗАРЯД ПОЛНЫЙ
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
вания до 45°)
над уровнем моря 2000 м
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания Углы места цели
340 360 380 400 420 440 460 480 500
—1 —1 —1 —1 —1 —1 —1 —1 —1 10
—2 —2 —2 —2 —2 —2 —2 —2 —2 20
—2 —3 —3 —3 —з —3 —3 —3 —3 30
—3 —3 —4 —4 —4 —4 —4 —4 —4 40
—4 —4 —4 ' —5 —5 —5 —5 —5 . —5 50
—4 —5 —5 —5 —6 —6 —6 —6 —6 60
—5 —5 —6 —6 —7 —7 —7 —7 —6 70
—5 —6 —6 —7 —7 —7 —7 —7 —7 80
—6 —6 —7 —7 —8 —8 —8 —7 —7 90
—6 —7 —7 —8 —8 —8 —8 —8 —7 100
—6 —7 —7 —8 —8 —8. —8 —8 —7 ПО
—7 —7 —8 —8 —9 —8 —8 —8 —7 120
—7 —7 —8 —8 —9 —9 —8 —8 —7 130
прицеливания Углы места цели
720 740 760 780 800 820 840 854
+ з + 4 + 7 +.11 +23 10
+ 6 + 12 +20 +32 +.50 + 10 + 18 +31 + 17 +33 +33 20 30 40 50 60 70 80 90 100 ПО 120 130
135
ЗОФ43
ЗАРЯД ПОЛНЫЙ
Ноп = 2000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖИ НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
Углы прицеливания
Углы места цели 140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 Углы места цели
10 0 ' О 0 0 0 0 0 +1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 10
20 0 0 : ° 0 0 0 + 1 +1 + 1 + 2 + 2 + 2 + 2 + 2 + 2 + 3 + 3' + 3 + з 20
30 0 0 ' 0 0 0 +1 : -+1 +2 + 2 + 2, + 3 + 3 + з + 4 + 4 + 4 + 4 + 4 + 4 30
40 0 , 0 । - о 0 , Ч-*1 i +1 4-1 +2 + з + 3 + 4 + 4 + 5 + 5 + 5 + 6 + 6 + 6 + 6 40
50 0 0 ! 0 +1 + 1 : +1 ~ +2 +3 । + 4 + 4 + 5 + 5 + 6 + 7 + 7 + 7 + 8 + 8 + 8 50
60 0 1 0 0 +1 +1 +2 +2 +3 + 4 + 5 + 6 + 7 + 8 + 8 + 9 + 9 + 10 + 10 + 10 60
70 0 0 i 0 ; +1 +1 +2 +з +4 + 5 + 6 + 7 + 8 + 9 + 10 + 10 + 11 + 12 + 1’2 + 12 70
80 0 . 0 . 0 +1 +2 : +2 +3 +5 + 6 + 7 + 8 + 9 + ю + П + 12 + 13 + 14 + 14 + 14 80
90 0 0 ’ +1 +1 +2 +3 +4 +5 + 7 + 8 + 10 + 11 + 12 + 13 + 14 + 15 + 16 +16 + 17 90
100 0 0 1 +1 +1 +2 + 3 +4 +6 + 8 + 9 + 11 + 12 +14 + 15 +16 + 17 + 18 + 19 + 19 100
110 0 0 +1 +2 + 3 1 +4 +5 . +7- + 8 + 10 +12 + 14 +16 +17 + 18 + 19 +20 +21 +22 ПО
120 0 0 +1 +2 +3 +4 +6 +8 + 9 + 11 + 14 + 16 +17 + 19 +20 +22 +23 +24 +25 120
130 0 0 +1 + 2 +3 +5 +.6 +8 + 11 + 13 + 15 + 17 +.19 +21 +23 +24 +26 +27 +27 130
Углы прицеливания Углы места цели
Углы, места цели 520 540 560 580 600 620 640 660 680 700 720 740 760 780 800 820 840 854
10 + 1 + 1 + 1 + 1 + 1 + 1 + 1 0 0 — 1 — 2 —3 — 5 — 8 —11 —17 —28 —41 10
20 + 3 + з + 3 + 3 + 2 + .2 + 2 + 1 0 — 1 — 3 —5 — 8 —13 —19 —27 -41 —52 20
30 + 4 + 4 + 4 + 4 + 4 + 3 + 3 + 2 + 1 — 1 — 3 —6 ' —11 —16 —24 —35 —50 —63 30
40 + 6 + 6 + 6 + 6 + 5 + 5 + 4 + 3 + 1 — 1 — 3 —7 —12 —19 —28 —39 —54 —68 40
50 + 8 + 8 + 8 + 8 +, 7 + 7 + 6 + 5 + 3 0 — 3 —7 : —13 —20 —30 —42 —57 —71 50
60 + 10 + 10 + 10 + 10 + 9 + 9 + 8 + 6 + 4 + 1 — 2 : —7 ' —13 —21 —31 —44 —59 —73 60
.. 70 + 12 +.12 +12 + 12 + 11 + 11 + 10 + 8 + 6 + з — 1 ! —6 —12 —21 —31 —44 —60 —74 70
80 + 15 + 15 +.14 + 14 + 14 + 13 +12 + 10 + 8 + 5 + 1 ; ~5 —11 —20 —31 —44 —61 —74 80
90 + 17 + 17 + 17 + 17 + 16 + 15 +14 + 12 + 10 + 7 + 2 —3 ' —ю —19 —30 —44 —60 —74 90
100 +20 +20 +20 + 19 + 19 + 18 + 17 + 15 + 12 + 9 + 4 —1 — 8 —18 —29 । —43 —59 —73 100
110 +22 +22 +22 +22 +22 +21 +19 +.17 + 14 + 11 + 7 +1 : — 7 —16 —27 —42 —58 , —72 110
120 +25 +25 +25 +25 +25 +24 +22 +20 + 18 + 14 + 9 . +3 — 4 —14 —26 —40 —56 —70 120
130 +28 +28 +28 +28 +28 +27 +25 +23 + 21 + 17 +12 +6 — 2 ' —11 —23 —37 —54 —68 130
1 • « i Примечания: 1. Знаки поправок указаны в таблице. 2. Углы прицеливания, углы места цели и поправки — в тысячных.
136
137
ТАБЛИЦЫ ПОПРАВОК
НА УГОЛ
(Углы прицел и
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 100 120 140 160 180 200 220 240 260 280
10 о 0 0 0 0 0 0 0 0 0
20 0 0 0 0 0 1 1 1 1 1
30 0 0 1 1 1 1 1 1 1 1
40 0 1 1 1 1 I 1 1 1 1
50 1 1 1 1 1 1 1 2 2 2
60 1 1 1 1 1 2 2 2 2 2
70 1 1 1 2 2 2 2 2 3 3
80 1 1 2 2 2 2 2 3 3 3
90 1 1 2 2 2 3 3 3 3 4
100 1 2 2 2 3 3 . 3 4 4 4
110 1 2 2 3 3 3 4 4 4 5
120 1 2 2 3 3 4 4 4 5 5
130 2 2 3 3 4 4 4 5 5 6
Углы
Углы
места цели 480 500 520 540 560 .580 600 620 640 660
10 1 1 2 2 2 3 4 5 6 8
20 2 3 4 4 5 7 8 10 13 17
30 4 5 6 7 9 11 13 16 22 29
40 6 7 8 10 12 15 19 24 32 44
50 7 9 11 13 16 20 26 34 46 67
.,60 9 11 14 17 21 26 34 45 64
70 11 14 17 21 26 33 44 60 99
80 14 17 20 26 32 42 56 82
90 16 20 24 31 39 52 72
100 19 23 29 37 48 64 96
ПО 22 27 • 34 44 58 80
120 26 32 40 52 70 106
130 30 37 47 62 86
Примечания: .1. Поправки угла прицеливания — положительные.
2. Углы црицелмваиия, углы места цели и поправки — в тысячных.
138
УГЛА ПРИЦЕЛИВАНИЯ
МЕСТА ЦЕЛИ
вания до 45°)
НИИ ЦЕЛИ ВЫШЕ БАТАРЕИ
30Ф43
ЗАРЯД ПЕРВЫЙ
Н on = 2000 м
прицелив ан ия Углы места цели
300 320 340 360 380 400 420 440 460
0 0 0 0 0 1 1 1 1 10
1 1 1 1 1 1 1 2 2 20
I 1 1 1 1 2 2 3 3 30
2 1 1 2 2 3 3 4 5 40
2 2 2 2 3 3 4 5 6 50
2 2 2 3 4 4 5 6 8 60
3 3 3 4 4 5 7 8 9 70
3 3 4 5 5 6 8 9 11 80
4 4 5 5 6 8 9 11 13 90
4 5 5 6 8 9 11 13 16 100
5 5 6 7 9 11 13 15 18 ПО
6 6 7 9 10 12 14 17 21 120
6 7 8 10 12 14 17 20 24 130
прицеливания
Углы
680 700 720 740 760 780 800 811 места цели
10 13 18 28 10
23 31 51 20
40 65 30
69 40
50
60
70
80
90
100
ПО
120
130
139
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕ
Углы
Углы места цели 100 120 140 160 180 200 220 240 260 280 I
10 20 30 40 50 60 70 80 90 100 ПО 120 130 0 0 0 0 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 0 0 1 1 1 1 1 I 1 1 2 2 2 0 0 1 1 1 I .1 1 2 2 2 2 2 0 0 1 1 1 1 1 2 2 2 2 .2 2 0 0 I 1 1 1 1 2 2 2 2 2 2 2 0 1 1 1 I I । 1 2 2 2 2 2 2 2 0 I 1 1 1 1 2 2 2 2 2 2 2 0 I 1 1 1 i 1 2 2 . 2 2 2 2 2 0 I 1. 1 I 1 ! 1 2 2 2 2 2 2 1 2
Углы
Углы места цели 480 500 520 540 560 580 600 620 640 660
10 1 1 1 2 2 3 3 4 5 6 ।
20 2 2 3 3 4 5 6 8 ' 9 П
30 3 3 4 5 6 7 9 П 13 16
40 3 4 5 6 7 9 11 13 16 20
50 4 5 6 7 9 11 13 16 19 24
60 4 5 7 8 10 12 15 18 22 27
70 5 6 7 9 11 13 16 20 24 29
80 5 6 8 9 11 14 17 21 26 31
90 5 6 8 10 12 15 18 22 27 33
100 5 6 8 10 12 15 19 23 28 34
ПО 5 6 8 10 13 16 20 24 29 • 36
120 5 6 8 10 13 16 20 : 25 30 36
130 5 6 8 10 13 16 20 , 25 31 37
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
1-4Q
30Ф43
Заряд ПЕРВЫЙ
Нои = 2000 м
НИИ ЦЕЛИ НИЖЕ БАТАРЕИ
прицеливания ' 11
300 320 340 360 380 400 420 440 480 У г лы места цели
0 0 0 0 0 б 1 I 1 10
1 1 1 0 1 1 1 I 2 20
, 1 I 1 1 1 1 1 1 2 2 30
1 1 I I 1 1 1 2 2 3 40
1 I i 1 1 1 1 1 ' 2 2 3 50
1 ' 1 2 2 2 2 2 3 3 60
2 2 2 2 2 2 2 3 4 70
: 2 , 2 2 2 2 2 2 3 . 4 80
2 2 2 2 2 2 2 3 4 90
I 2 2 2 2 2 2 2 3 4 100
2 2 2 2 2 2 2 3 4 110
2 2 2 2 2 2 2 3 4 120
2 2 . 2 2 2 ’ 2 2 3 4 130
прицеливания
680 700 720 740 760 780 800 811 Углы места цели
8 ' 10 13 17 22 30 42 52 10
14 18 23 29 37 , 47 62 72 20
20 25 31 38 48 60 75 85 30
25 : 31 38 46 57 70 85 96 40
29 35 43 53 64 i 77 93 104 50
. 32 ! 39 48 58 70 83 100 ПО 60
35 43 52 62 74 89 105 115 70
38 46 55 66 78 93 ПО 120 80
40 48 58 69 82 , 97 114 124 90
42 50 60 72 85 100 117 127 100
43 ! 52 62 74 87 , 102 120 130 110
44 , 53 64 76 89 ; 104 122 132 120
45 54 65 77 91 , 106 124 134 130
!41
ТАБЛИЦЫ ПОПРАВОК УГЛА ПРИЦЕЛИВАНИЯ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ
Углы
Углы места цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 0 0 0 1 1
20 0 0 0 0 0 1 I I 1 1
30 0 0 0 1 1 1 1 1 2 2
40 0 0 1 1 1 1 1 2 2 2
50 0 0 1 1 1 2 2 2 3 3
60 0 1 1 1 1 2 2 3 3 4
70 0 1 1 1 2 2 3 3 4 4
80 0 I 1 2 2 3 3 4 4 5
90 0 1 1 2 2 3 3 4 ' 5 6
100 1 1 1 2 3 3 4 5 6 6
ПО 1 1 2 2 3 4 4 5 6 7
120 1 1 2 2 3 4 5 6 7 8
130 1 1 2 3 3 4 5 6 7 9
Утлы
Углы места цели 440 460 480 500 520 540 560 580 600 620
10 2 2 3 3 3 4 5 5 6 7
20 4 5 5 6 7 8 10 11 13 16
30 6 7 8 10 .11 13 15 18 21 26
40 9 10 12 13 15 18 21 25 30 37
50 11 13 15 17 20 24 28 33 40 51
60 14 16 18 21 25 30 35 42 53 69
70 17 19 22 26 31 37 43 53 68
80 20 23 27 31 37 44 53 66 93
90 23 27 31 36 43 52 64 84
100 26 31 36 42 50 62 78
ПО 30 35 41 49 58 73 97
120 34 40 ’ 47 56 68 87
130 38 ' 45 , 53 64 79 107
Примечания: 1. Поправки угла прицеливания — положительные. 2. Углы прицеливания, углы места цели и поправки — в тысячных.
142
30Ф43
Заряд ВТОРОЙ
Ноп = 2000 м
НА УГОЛ МЕСТА ЦЕЛИ
вания до 45°)
ЦЕЛИ ВЫШЕ БАТАРЕИ
-- прицеливания Углы места цели
260 280 300 320 340 360 380 400 420
1 1 1 1 1 1 1 2 2 10
I 1 2 2 2 2 3 3 4 20
2 2 3 3 3 4 4 5 6 30
3 3 4 4 5 5 6 7 8 40
3 4 5 5 6 7 8 9 10 50
4 5 6 6 7 8 9 И 12 60
5 6 7 8 9 10 И 13 15 70
6 7 8 9 10 11 13 15 17 80
7 8 9 10 11 13 15 17 20 90
7 9 10 11 13 15 17 20 23 100
8 10 11 13 15 17 19 22 26 ПО
9 И 12 14 16 19 22 25 29 120
10 12 14 16 18 21 24 28 32 130
прицеливания
640 660 680 700 720 740 760 780 787 Углы места цели
9 11 13 17 26 10
19 24 31 48 20
31 40 63 30
47 69 40
70 50
60
70
80
90
100
НО
120
1 130
143
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ
УГЛЫ
Углы места Цели 60 80 100 120 140 160 180 200 220 240
10 0 0 0 0 0 О' 0 0 0 1
20 0 0 0 0 0 1 1 1 1 1
30 0 0 0 1 1 1 1 1 1 2
40 0 0 0 1 1 1 I . 2 2 2
50 0 0 1 1 1 1 2 2 2 3
60 0 1 1 1 2 2 2 3 3
70 1 1 1 2 2 2 3 3 4
80 1 1 2 2 3 3 4 4
90 1 1 2 2 3 3 4 5
100 2 2 3 3 4 4 5
ПО 2 2 3 3 4 5 6
120 2 3 4 4 5 6
130 3 3 4 5 5 6
Углы
Углы места цели 440 460 480 500 520 540 560 580 600 620
10 2 2 2 3 3 4 4 5 6 7
20 4 4 5 6 6 7 8 9 11 13
30 5 6 7 8 9 10 12 14 16 18
40 7 8 9 10 12 13 15 18 20 23
50 9 . 10 11 13 14 16 18 21 24 28
60 10 12 13 15 17 19 21 24 28 32
70 12 13 15 17 19 21 24 28 31 36
80 13 15 17 19 21 24 27 31 35 39
90 14 16 18 20 23 26 29 33 38 43
100 15 17 20 22 25 28 32 36 40 46
ПО 17 19 21 24 27 30 34 38 43 49
120 18 20 22 25 28 32 36 40 45 51
130 19 21 23 26 30 34 38 42 48 54
Примечания: 1. Поправки угла прицеливания — отрицательные.
2. Углы прицеливания, углы места цели и поправки — в тысячных.
144
30Ф43
Заряд ВТОРОЙ
Ноп=2000 м
Ш ЛИ НИЖЕ БАТАРЕИ
прицеливания Углы места цели
260 280 300 320 340 360 380 400 420
1 1 1 1 1 1 1 2- 2 10
I 1 2 2 2 2 3 3 3 20
2 2 2 3 3 3 4 4 5 30
3 3 3 4 4 4 5 6 6 40
3 3 4 4 5 5 6 7 8 50
'1 4 5 5 6 6 7 8 9 60
4 5 г; 6 7 7 8 9 10 70
5 5 6 7 7 8 9 10 12 80
5 6 7 7 8 9 10 11 13 90
0 6 7 8 9 10 11 12 14 100
(> 7 8 9 10 11 12 13 15 ПО
7 8 8 9 10 12 13 14 16 120
7 8 9 10 11 12 14 15 17 130
прицеливания Углы места цели
640 660 680 700 720 740 760 780 787
8 9 11 13 17 21 29 43 50 10
15 17 20 25 30 37 47 62 69 20
21 24 28 34 41 49 60 76 83 30
27 31 36 42 50 59 71 87 95 40
32 37 43 49 58 68 81 97 105 50
37 42 49 56 65 75 89 105 113 60
41 47 54 62 71 82 96 112 120 70
45 51 59 67 77 88 103 119 127 80
49 55 63 72 82 94 109 125 133 90
52 59 67 76 87 99 114 131 138 100
55 62 71 80 91 104 118 136 143 ПО
58 66 74 84 95 108 123 140 148 120
61 69 78 88 99 112 127 144 152 130
10 Зак. 2013с
145
ТАБЛИЦЫ ПОПРАВОК УГЛА ПРИЦЕЛИ
(Углы прицели
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ
Уг лы места цели Углы
40 60 80 100 120 140 160 180 200 220
10 0 0 0 0 0 0 0 0 0 1
20 0 0 0 0 0 0 1 I 1 1
30 0 0 0 0 1 1 1 1 1 2
40 0 0 0 0 1 1 1 2 2 2
50 0 0 0 1 1 1 2 2 2 3
60 0 0 0 1 1 1 2 2 3 3
70 0 0 1 1 1 2 2 3 3 4
80 0 0 1 1 1 2 3 3 4 5
90 0 0 1 1 2 2 3 4 4 5
100 0 0 1 1 2 3 3 4 5 6
110 0 1 1 1 2 3 4 5 6 7
120 0 1 1 2 2 3 4 5 6 7
130 0 1 1 2 3 3 4 6 7 8
Углы
Углы 600
места цели 420 440 460 480 500 520 540 560 580
10 2 2 2 3 3 4 4 5 6 7
20 4 4 5 6 7 8 9 11 13 16
30 6 7 8 9 10 12 14 18 21 27
40 8 9 10 12 14 17 20 25 31 39
50 10 11 13 16 19 22 27 33 42 55
60 13 14 17 20 23 28 34 42 55 80
70 80 90 100 ПО 120 130 Примечав 2. Углы приг 15 18 20 23 26 30 33 и я: 1. (еливан 17 20 24 27 31 35 39 Попра ия, у гл 20 24 28 32 37 42 47 вки уг ы мест 24 28 33 38 44 51 58 ла при а цели 28 34 40 47 55 64 74 цел-ива! и попр 34 41 49 59 70 84 103 чия — г авки — 42 52 63 78 98 10Л0ЖИ В THCS 54 68 88 гельньн чных. 74
146
30Ф43
Заряд ТРЕТИЙ’
Н on=2000 м
ВАНИЯ НА УГОЛ МЕСТА ЦЕЛИ
вания до 45°)
ЦЕЛИ ВЫШЕ БАТАРЕИ
прицеливания Углы места цели
240 260 280 300 320 340 360 380 400
1 1 1 1 1 1 1 2 2 10
1 1 2 2 2 2 3 3 3 20
2 2 3 3 3 4 4 5 5 30
3 3 4 4 5 5 6 6 7 40
3 4 5 5 6 6 7 8 9 50
4 5 5 6 7 8 9 10 11 60
5 6 6 7 8 9 10 12 13 70
6 6 7 8 10 11 12 14 16 80
6 7 8 10 11 12 14 16 18 90
7 8 9 11 12 14 16 18 20 100
8 9 И 12 14 16 18 20 23 ПО
9 10 12 13 15 17 20 22 26 120
10 11 13 15 17 19 22 25 29 130
прицеливания
Углы
620 640 660 680 700 720 740 760 764 места цели
9 12 16 22 40 10
21 27 38 20
35 48 30
54 40
90 50
60
70
80
90
100
ПО
120
130
10*
147
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ
Углы места цели Углы
40 60 80 100 120 140 160 180 200 220
10 0 0 0 0 0 0 0 0 0 1
20 0 0 0 0 0 0 1 I 1 1 •
30 0 0 0 0 1 1 1 1 1 2
40 0 0 0 1 1 1 1 2 2
50 0 0 1 1 1 1 2 2 3
60 0 1 1 1 2 2 3 3
70 1 1 1 2 2 2 3 4
80 1 1 2 2 3 3 4
90 1 1 2 3 3 4 5
100 2 2 3 3 4 5
ПО 2 2 3 4 5 5
120 3 3 4 5 6
130 1 3 3 4 5 6
Углы
Углы места цели 420 440 460 480 500 520 540 530 580 600
10 2 2 2 3 3 3 4 5 6 7
20 4 4 4 5 6 7 8 9 11 13
30 5 6 7 7 8 10 11 13 16 18
40 7 8 9 10 11 12 14 17 20 23
59 9 9 10 12 13 15 17 20 23 27
60 10 11 12 14 16 18 20 23 27 31
70 12 13 14 16 18 20 23 26 30 35
80 13 14 16 18 20 22 25 29 33 39
90 14 16 18 20 22 25 28 32 36 42
100 16 17 19 21 24 27 30 34 39 45
110 17 19 21 23 26 29 32 37 42 48
120 19 20 22 25 28 31 34 39 44 50
130 20 22 24 26 29 32 36 41 46 53
Г1 римечання: 1. Поправки угла прицеливания — отрицательные.
2. «. глы прицеливания, углы места цели и поправки — в тысячных.
148
30Ф43
Заряд ТРЕТИЙ
Ноп = 2000 м
ЦЕЛИ НИЖЕ БАТАРЕИ
прицели вания Углы места цели
240 260 280 300 320 340 360 380 400
I 1 2 3 3 4 4 5 5 6 6 7 7 1 1 2 3 4 4 5 6 6 7 7 8 9 1 2 2 3 4 5 6 6 7 8 8 9 10 1 2 3 4 4 5 6 7 8 9 9 10 11 1 2 3 4 5 6 7 8 9 10 11 11 12 1 2 4 5 6 7 8 9 10 11 12 13 14 1 3 4 5 6 7 9 10 И 12 13 14 15 1 3 4 6 7 8 10 11 12 13 14 15 16 2 3 5 6 8 9 И 12 13 14 16 17 18 10 20 30 40 50 60 70 80 90 100 110 120 130
прицеливания Углы места цели
620 640 660 680 700 720 740 760 764
8 15 21 27 32 37 41 45 48 52 55 58 60 10 18 25 32 38 43 48 52 56 60 63 66 69 12 22 30 38 45 51 56 61 65 69 72 76 79 15 27 37 46 53 59 65 70 75 79 83 87 90 20 34 45 55 63 70 76 82 87 92 96 99 103 26 43 56 66 75 83 89 95 ' 101 106 110 114 117 36 55 69 80 90 98 105 111 117 122 126 130 134 51 71 86 98 108 116 123 129 135 140 144 148 152 55 76 90 102 112 120 127 133 139 144 149 153 157 10 20 30 40 50 60 70 80 90 100 ПО 120 130
149
150
6. ТАБЛИЦЫ ПОПРАВОК НА ПРЕВЫШЕНИЕ
ЦЕЛИ
151
152
30Ф43
Заряд ПОЛНЫЙ
ТАБЛИЦЫ ПОПРАВОК НА ПРЕВЫШЕНИЕ ЦЕЛИ
(Углы прицеливания свыше 45°)
Высота огневой позиции над уровнем моря 0 м
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- Угол прицеливания а в тысячных Превы-
860 880 900 920 940 960 980 1000,
шение це л и, м Дальность, м шение цели, м
37430 37380 37270 37090 36820 36490 36080 35600
50 -—. 8 4 3 3 2 2 2 50
100 22 9 6 5 5 4 4 100
150 — 14 10 8 7 7 6 150
200 20 14 11 10 9 8 200
250 27 17 14 12 И 11 250
300 35 21 17 15 14 13 300
350 — 25 20 17 16 15 350
400 29 23 20 18 17 400
450 34 26 22 20 19 450
500 39 29 24 22 21 500
550 44 32 27 25 23 .550
600 50 36 30 27 26 600
650 58 39 33 30 28 650
700 68 42 36 32 30 700
750 , — 46 39 35 32 750
800 , 50 41 37 34 800
850 54 44 40 37 850
900 58 47 42 39 900
950 62 50 45 41 950
1000 67 53 47 43 1000
153
ЗОФ43
Заряд ПЕРВЫЙ
Н од == 0 м
ЗОФ43
Заряд ПОЛНЫЙ
Н оп = 0 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП (поправки в тысячных, положительные)
Угол прицеливания а в тысячных
860 880 900 920 940 960 980 1000 '
Пони- П они-
жение
цели, м Дальность, м жение
37430 37380 37270 37090 36820 36490 36080 35600
50 15 7 4 3 3 2 2 50
100 22 12 8 6 5 5 4 100
150 28 17 12 9 8 7 7 150
200 34 22 16 12 10 9 9 200
250 39 26 19 15 13 12 11 250
300 44 30 22 18 16 14 13 300
350 48 34 25 21 18 16 15 350
400 52 38 28 24 21 19 17 400
450 56 41 31 26 23 21 20 450
500 60 45 34 29 26 24 - 500
550 600 63 67 48 51 37 40 31 34 28 30 26 28 550 600
650 70 55 43 37 33 30 650
700 74 58 46 39 35 32 700
750 77 61 49 42 38 35 750
800 80 64 52 45 40 37 800
850 83 67 55 47 42 39 850
900 86 69 58 50 45 .— 900
950 89 72 61 52 47 950
1000 92 75 64 55 49 1000
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Угол прицеливания а В тысячных
Превы- шение 820 840 860 880 900 920 940 960 980 1000 Превы-
Дальность, м шение
цели, м цели, м
25400 1 25370 25300 25180 25020 24820 о S 24280 8 О S3 23530
50 — 14 7 5 4 4 3 3 3 3 50
100 — 16 11 9 8 7 6 6 6 100
150 26 17 13 12 11 10 9 9 150
200 41 23 18 16 14 13 12 12 200
250 — 30 23 20 18 16 15 15 250
300 38 28 24 22 20 19 18 300
350 47 34 28 25 23 22 21 350
400 59 39 33 29 27 25 24 400
450 — 45 37 33 30 28 27 450
500 52 42 37 33 31 30 500
550 59 46 41 37 34 33 550
600 67 51 45 41 38 36 600
650 76 56 49 44 41 39 650
700 88 62 53 48 44 42 700
750 — 67 57 51 48 45 750
800 73 62 55 51 48 800
850 79 66 59 54 51 850
900 86 70 63 58 54 900
950 93 75 66 61 58 950
1000 101 80 70 65 61 1000
154
155
30Ф43
Заряд ВТОРОЙ
Нпп = о м
30Ф43
Заряд ПЕРВЫЙ
Ноп = о м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол прицеливания а в тысячных
820 840 860 880 SOO 920 S40 960 980 1000
жение Дальность M жение
цели, м
О О О ’ о о О о О j Q о
о ТГ ft о со 00 ft CM 00 ft 8 CO co irj
ю ю ш ш in TF T5- co
СМ см см см CM CM CM CM * CM CM
50 19 10 7 5 4 4 3 3 3 — 50
100 28 18 13 10 9 8 7 6 6 100
150 37 25 19 15 13 11 10 10 9 150
200 45 32 24 20 17 15 14 13 12 200
250 52 28 29 24 21 19 17 16 15 250
300 58 43 34 29 25 22 20 19 18 300
350 64 49 39 33 29 26 24 22 — 350
400 69 54 44 37 32 29 27 25 400
450 74 59 48 41 36 33 30 28 450
500 79 64 53 45 40 36 33 31 500
550 84 68 57 49 43 39 36 34 550
600 89 73 61 53 47 43 40 37 600
650 93 77 65 56 50 46 43 40 650
700 98 81 69 60 53 49 46 -— 700
750 102 86 73 64 57 53 49 750
800 103 90 77 68 61 56 52 800
850 110 94 81 71 64 59 55 850
SOO 114 98 85 75 68 62 58 900
050 118 101 88 ' 79 71 66 — 950
1000 122 105 92 82 75 69 1000
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Угол прицеливания а в тысячных Превы-
780 800 820 840 860 880 900 920 940 960 980 1000
шение Дальность , м шение
цели, м цели, м
О О О О О О О о О О О о
см 00 со СО см аз 00
см см о аз 00 со 00 Ю см
а> ОЗ аз 00 00 00 00 оо
1—« т—' т—< ч—— Т— Ч-М
50 — — 12 9 7 6 5 5 4 4 4 4 50
100 28 18 14 12 10 9 9 8 8 8 100
150 — 28 21 18 16 14 13 13 12 12 159
200 41 29 24 21 19 18 17 16 16 200
250 61 38 31 27 24 22 21 20 20 250
300 — 48 38 32 29 27 26 25 24 300
350 59 15 38 34 32 30 29 28 350
400 73 53 44 40 37 34 33 32 400
450 — 61 51 45 41 39 37 36 450
590 70 57 51 46 43 41 40 500
550 81 64 56 51 48 46 44 550
600 94 71 62 56 52 50 48 600
650 113 79 68 61 57 54 52 650
700 —• 87 74 67 62 59 56 700
750 96 80 72 67 63 61 750
800 106 86 77 71 68 65 800
850 118 93 83 76 72 69 850
900 134 101 88 81 77 73 900
950 — 108 94 86 81 78 950
1000 1 116 100 91 86 82 1000
157
156
ЗОФ43
Заряд ВТОРОЙ
Ноп — Ом
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол прицеливания а в тысячных Пони-
780 800 820 840 860 880 900 920 940 960 980 1000
жение цели, м Дальность, м жение Цели, м
О О О О О О g О р О о
§ й о т-н S т—< т—< 8 00 00 00 со 00 и т? 00 00 fS ю
50 25 14 10 8 7 6 5 5 4 4 4 — 50
100 38 25 19 15 13 и 10 9 9 8 8 100
150 49 35 27 22 19 17 15 14 13 12 12 150
200 58 44 35 29 25 22 20 18 17 16 16 200
250 67 52 42 35 30 27 25 23 22 21 20 250
300 75 59 48 41 36 32 29 27 26 25 — 300
350 82 66 55 47 41 37 34 32 30 29 350
400 89 73 61 53 47 42 38 36 34 33 400
450 96 80 67 58 52 47 43 40 38 37 450
500 102 86 73 64 57 51 47 44 42 40 500
550 108 92 79 69 62 56 52 49 46 — 550
600 114 97 84 74 67 61 56 53 50 600
650 120 103 90 79 71 65 61 57 54 650
700 125 108 95 84 76 70 65 61 58 700
750 131 114 100 89 81 74 69 65 — 750
800 136 119 105 94 85 78 73 69 800
850’ 141 124 ПО 99 90 83 77 73 850
900 146 129 115 104 95 88 82 77 900
950 151 134 120 108 99 92 86 — 950
1000 156 139 125 113 103 96 90 1000
158
30Ф43
Заряд ТРЕТИЙ
Ноп — 0 м
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Угол прицеливания а в ГЬ1СЯЧНЫХ
780 800 820 840 860 880 900 920 940 960 980 1000
Превы-
шение Дальность, м !шение
цели, м
о о о о о о о о 77 о оо ю *2 2 S £2 ® 05 г- ТГ rf тг rj- СО со Ч—1 ГМ V—« V—1 ОООО ю со оо 1— *2 £2 2 оо со СО со см —-I ч-м v** 1—1
50 — 22 13 10 э1 8 7 6 6 6 5 5 50
100 — 30 22 18 16 14 13 12 11 11 11 100
150 63 35 27 24 21 19 18 17 16 16 150
200 — 51 38 32 28 26 24 23 22 22 230
250 75 50 41 36 33 31 29 28 27 КО
300 — 63 50 44 40 37 35 34 33 300
350 80 61 52 47 44 41 39 38 350
400 111 72 61 54 50 47 45 44 400
450 — 84 70 62 57 53 51 49 450
500 100 79 70 64 60 57 55 500
550 121 90 78 71 66 63 61 550
600 — 101 86 78 73 69 66 600
650 114 95 86 79 75 72 650
700 129 105 93 86 81 78 700
750 152 115 101 93 88 84 750
800 — 125 109 100 94 90 800
850 137 118 107 101 96 850
SCO 151 127 115 107 102 900
850 170 136 122 114 108 950
1000 146 130 121 115 1000
159'
ЗОФ43
Заряд ТРЕТИЙ
Нод = 0 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол.прицеливания а в тысячных Пони-
780 800 820 840 860 880 900 920 940 960 980 1000
жение Дальность, м жение
цели, м
О О О О О О О О О О О о
сч сч СО со ио ю со 00 <
1Л со сч о о 1 со с*— 00
’Stf" со со со со СО см
Т—1 Т-М —
50 22 15 12 10 8 7 7 6 6 6 5 .— 50
100 37 28 22 19 16 14 14 13 12 11 11 100
150 50 39 32 27 24 21 20 19 18 17 17 150
200 61 49 41 35 31 28 26 '24 24 22 — 200
250 71 59 50 43 39 35 32 30 29 28 250
300 80 68 58 51 46 42 39 36 34 33 300
350 89 76 66 58 53 48 45 42 40 38 350
400 98 84 74 65 59 54 51 48 46 — 400
450 106 92 81 72 66 60 57 54 51 450
500 114 100 88 79 72 67 62 59 57 500
550 122 107 95 86 78 73 68 64 — 550
600 129 114 102 93 85 79 74 69 600
650 136 121 109 99 91 84 79 74 650
700 143 127 115 105 97 90 85 80 700
750 150 134 121 111 103 96 90 —• 750
800 156 140 127 117 108 102 96 800
850 162 147 134 123 114 107 •— 850
900 168 153 140 129 120 ИЗ 900
950 175 159 146 135 126 118 S50
1000 181 165 152 140 131 1000
160
30Ф43
Заряд ПОЛНЫЙ
ТАБЛИЦЫ ПОПРАВОК НА ПРЕВЫШЕНИЕ ЦЕЛИ
(Углы прицеливания свыше 45°)
Высота огневой позиции над уровнем моря 1000 м
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- Угол прицеливания а в тысячных Превы- шение цели, м
860 880 900 920 940 960 980 1000
шение цели, м Дальность, м
41110 41050 40910 40690 40380 39980 39500 38930
50 — 7 4 3 2 2 2 2 50
100 17 8 6 5 4 4 4 100
150 — 13 9 7 6 6 6 150
200 18 12 10 9 8 8 200
250 23 16 13 11 10 10 250
300 29 19 15 13 12 11 300
350 38 23 18 16 14 13 350
400 — 26 21 18 16 15 400
450 30 23 20 18 17 450
500 34 26 23 21 19 500
550 39 29 25 23 21 550
600 44 32 27 25 23 600
650 49 35 30 27 25 650
700 55 38 32 29 27 700
750 63 41 35 31 29 750
800 77 44 37 34 31 800
850 48 40 36 33 850
900 51 42 38 35 900
950 55 45 40 37 950
1000 59 48 42 39 1000
11 Зак. 2013с
161
30Ф43
Заряд ПОЛНЫЙ
Ноп=1000 м
30Ф43
Заряд ПЕРВЫЙ
Ноп = 1000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, положительные) (поправки в тысячных, отрицательные)
Пони- Угол прицеливания а в тысячных Пони- Превы- Угол прицеливания а в тысячных
860 880 900 920 940 960 980 1000 820 840 860 880 900 920 940 960 980 1000
жение цели» м Дальность, м жение цели, М шение цели, м Дальность м шение цели, м
41110 41050 40910 40690 40380 39980 39500 38930 27000 26970 26910 26820 26700 26520 26290 26000 25650 25240
50 13 6 4 3 2 2 2 — 50 50 .— 16 8 6 5 4 3 3 3 3 50
100 21 11 8 6 5 4 4 100 100 — 19 13 10 8 7 6 6 6 100
150 27 . 16 •11 8 7 6 6 150 150 32 21 16 12 10 9 9 8 150
200 32 20 14 11 10 9 8 200 200 •— 29 22 16 14 13 12 11 200
250 . 37 24 17 14 12 11 10 250 250 38 28 21 18 16 15 14 : 250
300 41 28 20 16 14 13 12 300 300 50 34 26 21 19 18 17 300
350 45 31 23 19 17 15 , 14 350 350 71 41 30 25 23 21 20 350
400 49 35 26 22 19 17 16 400 400 — 49 35 29 26 24 22 400
450 ' 53 38 29 24 21 19 18 450 450 58' 41 33 29 27 25 450
500 57 41 ; 32 26 23 21 20 500 500 68 46 37 33 30 28 500
550 60 45 ; 35 29 25 23 — 550 550 81 52 41 36 33 31 550
600 63 48 38 32 28 25 600 600 -— 58 46 40 36 34 600
650 66 51 41 34 30 27 650 650 65 50 44 40 37 650
700 69 54 . 43 36 32 < 29 700 700 73 54 47 43 40 700
750 : 72 56 ; 46 . 39 34 • 31 750 750 81 59 51 46 43 750
800 75 59 ' 48 . 41 36 33 800 800 90 64 54 49 46 800
850 ; 78 62 ; 50. 43 38 , 35 850 850 102 69 58 52 49 850
900 ’ 81 65 . ; 5з. . 46. 41 . 37 900 900 118 74 62 56 52 900
950 ! 83. 67-: ; 55 48 43 ' 39 950 950 — 80 66 59 ' 55 950
1000 ' 86 ; 70 • 58: 50 45 1 1000 1000 i 86 70 63 58 1000
11* • 1 1 3 163
30Ф43
Заряд ПЕРВЫЙ
Ноп=1000 м
30Ф43
Заряд ВТОРОЙ
Ноп=1000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол прицеливания а в тысячных Пони-
820 840 860 880 900 920 940 960 980 1000
жение Дальность, м жение
щели, м цели, м
000 О о 05 О сч QO 1 О сч ю 8 СЧ © 8 ф ш со § сч
со СР со СО со со со ю
сч сч СЧ СЧ СЧ сч сч СЧ сч сч
50 19 11 8 6 5 4 3 3 3 — 50
100 31 20 15 12 10 8 7 6 6 100
150 40 28 22 17 14 12 10 9 9 150
200 48 35 28 22 18 15 13 12 12 200
250 56 42 33 27 22 19 17 15 14 250
300 63 48 39 32 26 22 20 18 17 300
350 69 54 45 37 30 26 23 21 20 350
400 75 60 50 41 34 29 26 24 — 400
450 81 66 54 45 38 33 30 27 450
500 86 71 59 49 42 37 33 30 500
550 91 76 64 53 45 40 36 33 550
€00 96 80 68 57 49 43 39 36 600
€50 101 85 72 61 52 46 42 39 650
700 106 89 76 65 56 50 45 — 700
750 ПО 93 80 69 59 53 48 750
300 114 98 84 72 63 56 51 800
850 118 102 88 76 66 59 54 850
900 122 105 91 79 69 62 57 900
-950 126 109 95 83 73 65 60 950
1000 130 113 98 86 76 68 1000
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- шение цели, М Угол прицеливания а в тысячных Превы- шение цели, М
800 820 840 860 880 900 920 940 960 980 11000
Дальность, м
20080 20040 09661 19850 19700 19520 19300 19050 18770 18450 06081
50 — 13 9 7 6 5 5 4 4 4 4 50
100 41 19 14 12 10 9 9 8 8 8 100
150 — 30 22 18 15 14 13 12 12 11 159
200 47 30 24 21 19 17 16 16 15 200
250 — 39 31 27 24 22 21 20 19 250
300 50 38 33 29 26 25 24 23 300
350 63 45 38 34 31 29 28 27 350
400 — 53 44 39 35 33 32 31 400
450 62 50 44 40 37 36 35 450
500 72 57 49 45 42 40 38 500
550 , 84 64 55 50 46 44 42 550
600 101 71 60 55 51 48 46 600
650 — 79 66 60 55 52 50 650
700 88 72 65 60 56 54 700
750 98 79 70 64 61 58 750
800 109 85 75 69 65 62 800
850 122 92 80 74 69 66 850
900 — 99 86 78 74 70 900
950 107 91 83 78 75 950
1000 115 97 88 82 79 1006
164
165
ЗОФ43
Заряд ВТОРОЙ
Ноп = 1000 м
30Ф43
Заряд ТРЕТИЙ
ноп = 1000 М
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП (поправки в тысячных, положительные)
Угол прицеливания а в тысячных
800 820 840 860 880 900 920 940 960 980 1000
Пони-
жение 1}ели, м Дальность, м жение
50 16 11 87655444 — 50
100 28 20 16 13 11 10 9 8 8 8 100
150 38 28 23 19 16 14 13 13 12 12 150
200 47 36 29 25 21 19 18 17 16 15 200
250 55 43 35 30 27 24 22 21 20 19 250
300 62 50 41 36 31 28 26 25 24 — 300
350 69 56 47 41 36 33 31 29 28 350
400 76 62 53 46 41 38 35 33 31 400
450 82 68 59 51 46 42 39 37 35 450
500 88 74 64 56 50 46 43 41 39 500
550 94 80 69 61 55 51 47 45 — 550
€00 100 85 74 66 60 55 51 49 600
€50 105 90 79 71 64 59 55 52 650
700 110 95 84 75 68 63 59 56 700
750 115 100 89 80 73 67 63 60 750
800 120 105 94 84 77 71 67 — 800
850 125 ПО 99 89 81 75 71 850
000 130 115 103 93 86 80 75 900
950 135 120 107 97 до 84 79 950
4000 140 124 112 Ю1 94 88 — Ю00 1'
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
[ Превы- Угол, прицеливания а. в тысячных . Превы- шение цели, м
780 800 ,820 840 860 880 900 920 г 940 | 960 980 1000
шение цели, м Дальность, м
14980 14940 14890 14800 14690 : 1 14550 14400 ' 14220 О сч о ТГ 13790 13530 13250
50 — 24 14 10 8 7 7 6 6 6 ь 5 50
100 — 32 22 18 15 14 12 12 11 11 10 100
150 — 35 27 23 21 19 18 17 16 16 150
200 51 .38 32 28 25 24 22 22 21 200
250 86 49 40 35 32 30 28 27 26 250
300 — 63 48 43 39 36 34 33 32 300
350 80 60 51 46 42 40 38 37 350
400 —. 71 60 53 49 46 44 43 400
450 84 .68 60 56 52 50 48 450
500 99 78 68 62 58 55 53 500
550 123 88 76 69 64 61 59 550
600 — 99 84 76 71 67 64 600
650 112 93 83 77 73 70 650
700 127 102 91 84 79 76 700
750 152 112 99 91 85 82 750
800 — 123 106 97 91 87 800
850 134 115 104 98 93 850
900 148 123 112 104 99 900
• 950 167 133 119 111 105 950
1000 | 143 127 117 111 1000
256
30Ф43
Заряд ТРЕТИЙ
ноп = 1000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Угол прицеливания а в тысячных Пойи-
780 800 820 840 860 880 900 920 940 960 980 1000
жение Дальность, м жение цели, м
14980 14940 14890 14800 14690 14560 14400 14220 14020 13790 13530 13250
50 23 15 12 9 8 7 7 6 6 5 5 — 50
100 38 28 22 18 16 14 13 12 11 11 11 100
150 51 39 32 27 23 21 19 18 17 16 16 150
200 62 49 41 35 31 28 26 24 23 22 — 200
250 72 59 49 43 38 34 32 30 28 27 250
300 81 68 57 50 45 41 38 36 34 32 300
350 90 76 65 57 52 47 44 41 39 38 350
400 98 84 73 64 58 53 50 47 45 — 400
450 106 91 80 71 64 59 55 52 50 450
500 114 99 87 78 71 65 61 58 55 500
550 121 106 94 84 77 71 67 63 60 550
600 128 113 101 91 83 77 72 68 — 600
650 135 120 107 97 89 83 78 74 650
700 142 126 114 ЮЗ 95 88 83 79 700
750 148 133 120 109 101 94 89 —- 750
800 155 139 126 115 106 100 94 800
850 161 145 132 121 112 105 99 850
900 167 151 138 127 118 110 900
950 173 157 144 132 123 116 950
1000 179 163 150 138 129 1000
168
30Ф43
Заряд ПОЛНЫЙ
ТАБЛИЦЫ ПОПРАВОК НА ПРЕВЫШЕНИЕ ЦЕЛИ
(Углы прицеливания свыше 45°)
Высота огневой позиции над уровнем моря 2000 м
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- Угол прицеливания а в тысячных Превы-
860 880 900 920 940 960 980 1000
шение
шенне Дальность, м цели, м
44930 44860 44690 44420 44060 43590 43030 42370
50 6 4 3 2 2 2 2 50
100 13 7 5 4 4 4 3 100
150 26 11 8 7 6 6 5 150
200 — 15 И 9 8 7 7 200
250 20 14 12 10 9 9 250
300 25 17 14 12 11 11 300
350 31 20 16 14 13 12 350
400 39 23 18 16 15 14 400
450 48 27 21 19 17 16 450
500 .— 30 24 21 19 18 500
550 34 26 23 21 19 550
600 38 29 25 23 21 600
650 42 32 27 25 23 650
700 46 34 29 27 25 700
750 51 37 32 29 27 750
800 57 40 34 31 29 800
850 64 43 36 33 30 850
900 72 46 39 35 32 900
950 — 49 41 37 34 950
1000 52 43 39 36 1000
169
30Ф43
Заряд ПЕРВЫЙ
Ноп=2000 м
30Ф43
Заряд ПОЛНЫЙ
НОп=2000 м
Б. ПОПРАВКИ ПРИ (поправки РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП в тысячных, положительные)
[Угол прицеливания а в тысячны;
Пони- 860 880 900 920 940 960 980 | 1000
Цели, м Дальность, м Пони- жение
44930 44860 44690 44420 44060 43590 43030 42370 Цели, м
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 11 18 24 29 33 37 41 44 48 51 54 58 61 : 63 66 69 i 72 i 75 77 80 j 5 10 14 18 21 25 28 32 35 38 41 44 46 49 52 54 57 59 62 64 4 7 10 13 16 19 22 24 27 30 32 35 37 40 42 44 47 49 51 54 3 5 8 10 13 15 18 20 22 24 27 29 31 34 36 38 40 42 44 46 2 4 7 9' 11 13 15 17 19 21 23 26 28 30 32 34 35 37 39 41 2 4 6 8 10 12 14 16 17 19 21 23 25 27 29 31 32 34 36 38 2 4 6 7 9 11 13 15 16 18 20 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- шение цели, м Угол прицеливания а в тысячных Превы- шение цели, м
820 840 860 880 900 920 940 960 980 1000
Дальность, м
28950 — 1 28850 28730 28580 28390 28160 ОО 04 27510 27080
50 — 14 7 5 4 4 3 3 3 3 50
100 — 16 11 9 8 7 6 6 5 100
150 26 17 14 12 10 9 8 8 150
200 45 24 19 16 14 12 11 11 200
250 — 32 24 21 18 15 14 13 250
300 41 29 25 22 19 17 16 300
350 51 35 29 25 22 20 19 350
400 67 41 34 29 25 23 21 400
450 — 48 38 33 29 26 24 450
500 55 43 37 32 29 27 500
550 63 48 41 36 32 29 550
600 72 53 45 39 35 32 600
650 84 59 49 42 38 35 650
700 — 65 54 46 41 38 700
750 71 59 50 44 41 750
800 78 63 53 47 44 800
850 85 68 57 50 47 850
900 93 73 61 54 49 900
950 103 78 65 57 52 950
1000 117 83 69 60 55 1000
170
171
30Ф43
Заряд ПЕРВЫЙ
Ноп=2000 М
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, Положительные)
Пони- жение цели, м угол прнЦеливанИя В тысячных Пони- жение цели, м
820 840 860 880 1 900 920 940 960 980 1000
Дальность, м
28950 28920 28850 28730 28580 28390 О со сч 27510 27080
50 19 10 7 5 4 4 3 3 3 — 50
100 28 18 13 10 8 7 7 6 6 100
150 37 25 19 15 13 11 ю 9 8 150
200 45 32 24 20 17 15 13 12 11 200
250 52 38 30 24 21 19 17 15 14 250
300 58 44 35 29 25 22 20 18 16 300
350 64 49 40 33 29 26 23 21 19 350
400 69 54 44 37 32 29 26 24 — 400
450 74 59 49 41 36 32 29 26 450
500 79 64 53 45 40 36 32 29 500
550 84 69 57 49 43 39 35 32 550
600 89 73 62 53 47 42 38 35 600
650 93 77 66 57 51 46 41 37 650
700 96 82 70 61 54 49 44 40 700
750 102 86 74 64 57 52 47 — 750
800 106 90 78 68 61 55 50 800
850 ПО 94 82 72 64 58 53 850
900 114 98 85 75 68 61 55 900
950 118 102 89 79 71 64 58 950
1000 122 । 105 92 82 74 67 60 1000
172
ЗОФ43
Заряд ВТОРОЙ
Ноп = 2000 м
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Превы- шение цели» м Угол прицеливания а ц тысячных Превы- шение цели, м
800 820 840 860 880 900 920 940 960 980 1000
Дальность, м
20980 20950 20880 20770 20630 20450 20240 19990 19700 19370 00061
50 — 16 9 7 6 5 4 4 4 4 4 50
100 — 20 14 12 10 9 8 8 7 7 100
150 35 22 18 15 14 13 12 11 11 150
200 — 31 24 21 19 17 16 15 15 200
250 42 31 26 23 21 20 19 18 250
300 55 38 32 28 26 24 23 22 300
350 — 46 38 33 30 28 27 26 350
400 55 44 38 35 32 30 29 400
450 65 50 43 39 36 34 33 450
500 77 57 49 44 41 38 37 500
550 94 64 54 48 45 42 41 550
600 — 72 60 53 49 46 44 600
650 80 66 58 53 50 48 650
700 89 72 63 58 54 52 700
750 100 78 68 62 59 56 750
800 114 84 73 67 63 60 800
850 — 91 79 71 67 64 850
900 99 84 76 71 68 900
950 107 90 81 75 72 950
1000 116 96 86 80 76 1000
173
30Ф43
Заряд ТРЕТИЙ
Ноп=2000 М
30Ф43
Заряд ВТОРОЙ
Ноп = 2000 М
А. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ ВЫШЕ ОП
(поправки в тысячных, отрицательные)
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол прицеливания а в тысячных Превы- Угол прицеливания а в тысячных Превы-
800 820 840 830 880 900 920 940 960 980 1000 780 800 820 840 860 880 900 920 940 960 980 1000
жение Цели, м Дальность, м жение цели,\м шение цели, м Дальность, м шение цели, м
20980 20950 20880 — 20770 20630 20450 20240 06661 19700 19370 19000 15460 15430 15380 15290 15190 15050 14890 14710 14490 14260 14000 13710
50 19 12 9 7 6 5 4 4 4 4 50 50 — 29 14 10 8 7 7 6 6 5 5 5 50
100 31 21 16 13 11 10 9 8 8 7 100 100 — 34 22 17 15 13 12 11 11 10 10 100
150 41 30 23 19 16 14 13 12 12 11 150 150 — 35 27 23 20 18 17 16 16 15 150
200 50 38 30 25 21 19 17 16 15 15 200 200 53 37 31 27 25 23 22 21 20 200
250 58 45 36 30 26 24 22 20 19 18 250 250 — 49 40 35 31 29 27 26 25 250
300 65 52 42 36 31 28 •26 24 23 — 300 300 63 49 42 38 35 33 32 31 300
350 72 58 48 41 36 33 30 28 27 350 350 82 59 50 45 41 39 37 36 350
400 79 64 54 46 41 37 34 32 30 400 400 — 70 58 52 48 45 43 41 400
450 85 70 59 51 45 41 38 36 34 450 450 83 67 59 54 51 48 46 450
500 91 76 64 56 50 46 42 40 38 500 500 99 76 67 61 57 54 52 500
550 97 81 70 61 55 50 46 43 — 550 550 129 86 74 67 63 59 57 550
600 102 87 75 66 59 54 50 47 600 600 — 97 82 74 69 65 63 600
650 107 92 80 70 63 58 54 51 650 650 110 91 81 75 71 68 650
700 113 97 84 75 68 62 58 55 700 700 126 100 88 81 77 74 700
750 118 102 89 79 72 66 62 58 750 750 152 109 96 88 83 79 750
800 123 107 94 84 76 70 66 — 800 800 — 120 104 95 89 85 800
850 128 111 98 88 80 74 69 850 850 131 112 101 95 90 850
900 132 116 103 93 84 78 73 900 900 145 120 108 101 96 900
950 137 121 107 97 88 82 77 950 950 163 129 116 107 102 950
1000 1 142 125 112 101 92 86 j 1000 1000 1 139 1 1 123 114 108 1000
174
175
30Ф43
Заряд ТРЕТИЙ
Ноп = 2000 м
Б. ПОПРАВКИ ПРИ РАСПОЛОЖЕНИИ ЦЕЛИ НИЖЕ ОП
(поправки в тысячных, положительные)
Пони- Угол прицеливания а в тысячных Пони-
780 800 820 840 830 880 900 920 940 960 980 1000
жение Дальность, м жение
цели, м цели, м
О «5 О S? § i 8 О Ю О 8 00 О we 8 S СЧ 1 о we
Ю w* ю w< ю ю 1—« W* ю м- we we we TJ* w« we Й we
50 25 16 12 9 8 7 6 6 6 5 5 — 50
100 40 29 22 18 16 14 13 12 11 11 10 100
150 52 40 32 27 23 21 19 18 17 16 15 150
200 63 50 41 35 30 27 25 23 22 21 20 200
250 73 59 49 42 37 34 31 29 27 26 — 250
300 82 68 57 50 44 40 37 35 33 31 300
350 91 76 65 57 51 46 43 40 38 37 350
400 99 84 72 64 57 52 48 45 43 — 400
450 107 91 79 70 63 58 54 51 48 450
500 114 99 86 77 70 64 60 57 54 500
550 121 106 93 83 76 70 65 62 59 550
600 128 112 100 89 82 75 71 67 — 600
650 135 119 106 96 87 81 76 72 650
700 142 125 112 102 93 87 81 77 700
750 148 132 118 108 99 92 87 —• 750
800 154 138 124 ИЗ 105 97 92 800
850 160 144 130 119 110 103 97 850
900 166 150 136 125 116 108 — 900
950 172 156 142 130 121 113 950
1000 178 162 148 136 126 119 1000
176
III. ВСПОМОГАТЕЛЬНЫЕ ТАБЛИЦЫ
12 Зак. 2013с
177
179
ОСКОЛОЧНО-ФУГАСНЫЙ
СНАРЯД ЗОФ43
ЗОФ43
1. ТАБЛИЦЫ НАИМЕНЬШИХ ДАЛЬНОСТЕЙ
ДЛЯ ОПРЕДЕЛЕНИЯ НАИМЕНЬШИХ УГЛОВ ВОЗВЫШЕНИЯ
ПРИ СТРЕЛЬБЕ С ЗАКРЫТЫХ ПОЗИЦИЙ
Заряд ПОЛНЫЙ
Удаление гребня укрытия> м Превышение гребня укрытия, м
5 10 15 20 25 30 35 40 45 50
100 9980 14290 17500 20050 22180 24040 25690 27180 28530 29770-
200 5970 8960 11460 13550 15370 16930 18340 19590 20740 21790-
300 4380 6660 8630 10400 11940 13330 14500 15720 16760 17730-
400 3580 5430 7050 8510 9860 11090 12220 13250 14210 15100
500 3140 4640 6050 7310 8470 9580 10590 11520 12400 13220-
600 2840 4140 5360 6470 7510 8460 9380 10260 11040 11800
700 2640 3780 4840 5860 6770 7650 8470 9270 10000 10730
800 2540 3550 4500 5400 6220 7030 7780 8500 9210 9850-
900 2490 3380 4220 5030 5830 6550 7230 7900 8530 9170-
1000 2470 3270 4040 4770 5500 6150 6790 7430 8000 8570
ЗОФ43
Заряд ПЕРВЫЙ
Удаление гребня укрытия, м Превышение гребня укрытия, м
5 10 15 20 25 30 35 40 45 50
100 6960 10190 12370 14650 16290 17690 18890 19960 20890 2171Q-
200 4090 6240 8070 9660 11040 12250 13340 14310 15200 16010-
300 3050 4620 6050 7310 8460 9510 10460 11330 12130 12870-
400 2550 3790 4930 5990 6950 7840 8690 9460 10180 10860
500 2290 3290 4240 5150 5980 6760 7490 8180 8840 9450-
600 2110 2980 3800 4570 5310 6000 6650 7270 7850 8420-
700 2030 2760 3490 4160 4810 5440 6030 6590 7120 7630-
800 1990 2640 3280 3880 4470 5030 5550 6070 6560 7020
. 900 1980 2570 3130 3680 4200 4700 5200 5650 6120 6550-
1000 1990 2530 3030 3520 3990 4470 4910 1 5350 5750 6160-
12*
17»
30Ф43
Заряд ВТОРОЙ
Удаление гребня укрытия, м Превышение гребня укрытия, м
5 10 15 20 25 30 35 40 45 50
100 4880 7270 9180 10730 12030 13150 14120 14970 15720 16390
200 2890 4400 5720 6900 7950 8880 9720 10490 11180 11820
300 2170 3270 4270 5190 6020 6800 7520 8180 8800 9380
400 1860 2710 3500 4240 4940 5590 6200 6780 7320 7840
500 1710 2400 3070 3680 4270 4840 5350 5860 6340 6800
600 1620 2210 2770 3310 3810 4300 4780 5220 5640 6040
700 1580 2090 2590 3050 3500 3920 4340 4750 5130 5490
800 1600 2050 2480 2890 3290 3670 4050 4400 4760 5090
900 1630 2030 2420 2780 3140 3490 3820 4150 4470 4790
1000 1680 2040 2380 2720 3050 3360 3670 3960 4250 4540
30Ф43
Заряд ТРЕТИЙ
Удаление гребня . укрытия, м Превышение гребня укрытия, м
5 10 15 20 25 30 3.5 40 45 50
100 3280 4970 6380 7570 8620 9540 10370 11100 11750 12320
200 1960 2970 3880 4710 5470 6160 6800 7390 7940 8460
300 1520 2240 2910 3530 4120 4670 5180 5670 6120 6550
400 1360 1910 2430 2930 3400 3840 4280 4680 5070 5440
500 1290 1740 2160 2580 2970 3340 3700 4050 4390 4720
600 1280 1650 2020 2360 2700 3020 3330 3630 3930 4220
700 1310 1620 1940 2240 2540 2810 3090 3360 3620 3870
800 1350 1620 1900 2160 2420 2670 2920 3160 3390 3610
900 1400 1640 1890 2120 2350 2580 2790 3020 3230 3430
1000 1460 1680 1910 2110 2320 2530 2720 2920 3120 3300
Таблицы наименьших дальностей служат для определения удаления огневой
позиции от гребня укрытия по высоте укрытия и по наименьшей табличной даль-
ности, а также для определения наименьшего угла возвышения по высоте укры-
тия и по удалению орудия от гребня укрытия.
Пример 1. Определить удаление огневой позиции от гребня укрытия. Превы-
шение гребня укрытия над огневой позицией 15 м, заряд ТРЕТИЙ.
По таблице наименьших дальностей для третьего заряда находят наимень-
шую дальность (для стрельбы по целн, расположенной на горизонте огневой по-
зиции) 1890 м. Этой дальности и высоте укрытия 15 м будет соответствовать
удаление огневой позиции от гребня укрытия, равное 900 м.
Пример 2. Определить наименьший угол возвышения. Превышение гребия
укрытия над горизонтом орудия 15 м, удаление гребня укрытия от орудия 300 м,
заряд ПОЛНЫЙ, снаряд 30Ф43.
По таблице наименьших дальностей для полного заряда находят дальность
8630 м. По дальности 8630 м в таблице стрельбы для полного заряда находят
наименьший угол возвышения 58 тыс. Сумма установок уровня (с учетом знака)
и прицела для данного примера не должна быть меньше 58 тыс. Если она будет
меньше, то снаряд может попасть в гребень укрытия.
180
ОСКОЛОЧНО-ФУГАСНЫЙ
СНАРЯД 30Ф43
2. ТАБЛИЦА ДЛЯ РАСЧЕТА ПОПРАВОК УРОВНЯ
НА ОТКЛОНЕНИЕ МАССЫ СНАРЯДА
(поправки уровня на отклонение массы снаряда
на один знак)
Прицел, тыс. Заряд Прицел, тыс.
полный ПЕРВЫЙ ВТОРОЙ ТРЕТИЙ
50 +0,1 Поправки ур +0,2 овня, тыс. +0,2 +0,2 50
100 0,0 + 0,3 +0,4 + 0,4 100
153 —0,1 +0,4 + 0,5 +0,5 150
200 —0,4 +0,4 +0,5 +0,6 200
250 —0,7 +0,3 +0,5 +0,7 250
300 —1,1 +0,2 +0,5 . +0,7 300
S50 —1,4 +0,1 +0,5 +0,7 350
400 —1,8 0,0 +0.5 +0,8 400
450 —2,1 —0,1 +0,6 +0,9 450
500 —2,5 —0,2 +0,6 +0,9 500
550 —2,9 —0,3 +0,6 + 1,0 550
600 —3,4 —0,4 +0,7 + 1,2 600
€50 —4,1 —0,5 +0,9 + 1.7 €50
700 —4,9 —0,7 + 1,2 +3,4 700
900 + 12 +0,1 —0,4 —1,0 900
950 +4,8 0,0 —0,4 —0,7 950
1000 4-2,4 —0,1 —0,3 —0,6 1000
Для расчета поправок необходимо поправки уровня, взятые из таблицы в
зависимости от заряда н прицела, алгебраически умножить иа отклонение мас-
сы снаряда (число знаков на снаряде).
181
•ОСКОЛОЧНО-ФУГАСНЫЙ
СНАРЯД 30Ф43
3. ТАБЛИЦА ДЛЯ РАСЧЕТА ПОПРАВОК УРОВНЯ
НА ПРЕВЫШЕНИЕ ОРУДИЯ ОТНОСИТЕЛЬНО ОСНОВНОГО
(поправки уровня на каждые 10 м превышения)
Прицел, тыс. Заряд Прицел, тыс.
ПОЛНЫЙ ПЕРВЫЙ ВТОРОЙ ТРЕТИЙ
Поправки уровня, тыс.
59 1,3 2,0 2,9 4,3 50
100 0,8 1,2 1,7 24 100
150 0,6 0,9 1,2 1,7 159
•200 0,5 0,7 1,0 1,4 200
250 0,4 0,6 0,9 1,2 259
300 0,4 0,6 0,8 1,1 300
350 0,4 0,6 0,8 1,0 359
400 0,3 0,5 • 0,8 1,0 400
450 0,3 0,5 0,8 1,0 450
S0O 0,3 0,5 0,8 1,0 500
559 0,3 Q.5 ' . 0,8 1,1 550
•600 0,3 0,6 0,9 1,3 600
€50 0,3 0,7 1,1 1,7 659
700 0,3 0,9 1,7 3,2 700
000 0,7 0,5 0,5 0,7 900
950 0,3 0,3 0,3 0,5 950
1000 0,1 0,2 0,2 0,3 1000
Знаки поправок уровня на превышение
Угол прицеливания, тыс. Положение орудия относительно основного Знак поправки .
Меньше 800 Выше Ниже +.
Больше 800 Выше
Ниже —
Для расчета поправок необходимо поправки уровня, взятые из таблицы в за-
висимости от заряда и прицела, умножить иа число десятков метров превышения.
182
ОСКОЛОЧНО-ФУГАСНЫЙ
СНАРЯД 30Ф43
4. ТАБЛИЦА ДЛЯ РАСЧЕТА ПОПРАВОК УРОВНЯ
НА УСТУП ОРУДИЯ ОТНОСИТЕЛЬНО основного
(поправки уровня на каждые 10 м уступа)
Прицел, тыс. Заряд Прицел, тыс.
ПОЛНЫЙ ПЕРВЫЙ ВТОРОЙ ТРЕТИЙ
Поправки уровня, тыс.
50 0,1 0,1 0,2 0,2 50
100 Ъ, 1 0,2 0,2 0,3 100
150 0,2 0,2 0,3 0,4 150
200 0,2 0,3 0,3 0,4 200
250 0,2 0,3 0,4 0,5 250
300 0,3 0,3 0,4 0,5 300
350 0,3 0,4 0,5 0,6 350
400 0,3 0,4 0,5 0,6 400
450 0,3 0,5 0,6 0,7 450
500 0,4 0,6 0,7 0,8 500
550 0,4 0,7 0,8 1,0 550
600 0,4 0,8 1,0 1,3 600
650 0,5 1,0 1,3 1,8 650
700 0,6 1,3 2,3 3,9 700
900 1,1 1,2 1,2 1,3 900
950 0,6 0,7 0,8 0,9 950
1000 0,4 0,5 0,6 0,7 1000
Знаки поправок уровня на уступ
Угол прицеливания, тыс. Уступ Знак поправки
Меньше 800 Назад +
Вперед —
Больше 800 Назад —.
Вперед "И
Для расчета поправок необходимо поправки уровня, взятые из таблицы в
зависимости от заряда и прицела, умножить на число десятков метров уступа.
183
ОСКОЛОЧНО-ФУГАСНЫЙ
СНАРЯД 30Ф43
5. ТАБЛИЦА ДЛЯ РАСЧЕТА ПОПРАВОК УРОВНЯ
НА РАЗНОБОЙ ОРУДИЙ
(поправки уровня в тысячных на каждый процент отклонения
начальной скорости относительно основного орудия)
Прицел, тыс. Заряд Прицел, тыс.
ПОЛНЫЙ ПЕРВЫЙ ВТОРОЙ ТРЕТИЙ
Поправки уровня, тыс.
50 1 1 1 1 50
100 2 2 2 2 100
150 4 4 3 3 150
200 5 5 4 4 200
250 6 6 6 5 250
300 8 8 7 6 300
350 9 9 9 7 350
400 11 11 10 8 400
450 13 13 12 10 450
500 15 16 13 12 500
550 17 19 16 14 550
600 21 24' 20 19 600
650 26 33 29 29 650
700 33 47 . 49 64 700
900 — 44 24 20 900
950 46 25 17 14 950
1000 27 18 12 11 1000
Знаки поправок уровня на разнобой орудия
Угол прицеливания, тыс. Начальная скорость Знак поправки
700 и меньше Больше —
Меньше +.
900 и больше Больше +
Меньше —
Для расчета поправок необходимо поправки уровня, взятые из таблицы в
зависимости от заряда и прицела, умножить на величину отклонения начальной
скорости для данного орудия относительно основного, выраженную в процентах.
184
6. ТАБЛИЦА ТАНГЕНСОВ УГЛОВ
(Углы в делениях угломера через 0-10)
Деления угломера 0-00 1-00 2-00 3-00 4-00 5-00 6-00 7-00
0-00 0 0,105 0,213 0,325 0,445 0,577 0,727 0,900
0-10 0,010 0,116 0,224 0,336 0,458 0,591 0,743 0,920
0-20 0,021 0,126 0,235 0,348 0,471 0,606 0,759 0,939
0-30 0,031 0,137 0,246 0,360 0,483 0,620 0,776 0,959
0-40 0,042 0,148 0,257 0,372 0,496 0,635 0,793 0,979
0-50 0,052 0,158 0,268 0,384 0,510 0,649 0,810 1,000
0-60 0,063 0,169 0,279 0,396 0,523 0,664 0,827 1,021
0-70 0,073 0,180 0,291 0,408 0,536 0,680 0,845 1,043
0-80 0,084 0,191 0,302 0,420 0,550 0,695 0,863 1,065
0-90 0,095 0,202 0,313 0,433 0,563 0,711 0,882 1,088
Деления угломера 8-00 9-00 10-00 11-00 12-00 13-00 14-00
0-00 1,111 1,376 1,732 2,246 3,078 4,705 9,514
0-10 1,134 1,407 1,775 2,311 3,191 4,959 10,58
0-50 1,158 1,439 1,819 2,379 3,312 5,242 11,91
0-30 1,183 1,472 1,865 2,450 3,442 5,558 13,62
0-40 1,209 1,505 1,913 2,526 3,582 5,912 15,89
0-50 1,235 1,540 1,963 2,605 3,732 6,314 19,08
0-60 1,262 1,576 2,015 2,689 3,895 6,772 23,86
0-70 1,289 1,613 2,069 2,778 4,071 7,300 31,82
0-80 1,317 1,651 2,125 2,872 4,264 7,916 47,74
0-90 1,346 1,691 2,184 2,971 4,474 8,643 95,49
185
7. ТАБЛИЦА ДЛЯ РАЗЛОЖЕНИЯ БАЛЛИСТИ ЧЕСКОГО ВЕТРА НА СЛАГАЮЩИЕ
Угол ветра: дирекционный угол цели минус дирекционный угол ветра Скорость в е т р а, м/с
1 2 3 4 5 6 7 8 9 10 11 12 13 1 14 15 16 17 18 19 20
Знаки слагающих ветра
продольной
боковой Числитель — продольная слагающая , м/с
, Знаменатель — боковая слагающая, м/с
+ 4- — —
0 30 30 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 29 31 59 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2
2 28 32 58 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
III* S' 1 . — 1
0 0 1 1 1 1 1 2 2 2 2 2 3 3 3 3 4 4 4 4
3 27 33 57 1 2 3 4 5 6 7 8- 9 10 10 11 12 13 14 15 16 17 18 19
0 1 1 1 2 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6
4 26 34 56 1 2 3 4 5 5 6 7 8 9 10 11 12 13 14 15 16 16 17 18
0 1 1 2 2 2 3 3 4 4 4 5 5 6 6 7 7 7 8 8
5 25 35 55 1 2 3 3 4 5 6 7 8 9 10 10 11 12 13 14 15 16 16 17
0 1 2 2 3 3 4 4 5 5 6 6 6 7 8 8 9 9 9 10
€ 24 36 54 1 2 2 3 4 5 6 6 7 8 9 10 11 11 12 13 14 15 15 16
I 1 2 2 3 4 4 5 5 ' 6' 6 7 8 8 9 9 10 11 11 12
7 23 37 53 1 1 2 3 _4 4 5 6 7 7 8 9 10 10 11 12 13 13 14 15
1 1 2 3 3 4 • 5 5 6 7 7 8 9 9 10 И 11 12 13 13
8 22 38 52 1 1 2 3 3 4 5 5 6 7 7 8 9 9 10 И И 12 13 13
1 1 2 3 4 4 5 6 7 7 8 9 10 10 11 12 13 13 14 15
9 21 39 51 1 1 2 2 3 4 4 5 5 ' 6 6 7 8 8 9 9 10 11 11 12
1 2 2 3 4 5 6 6 7 t 8 9 10 11 11 12 13 14 15 15 16
10 20 40 50 0 1 2 ₽ 3 3 4 4 5 5 6 6 6 7 8 8 9 9 9 10
1 2 3 3 4 5 6 7 8 9 10 10’ 11 12 13 14 15 16 16 17
11 19 41 49 0 1 1 2 2 2 3 3 4 4 4 5 5 6 6 7 7 7 8 8
1 2 3 4 5 5 6 7 8 9 10 11 12 13 14 15 16 16 17 18
12 18 42 48 0 1 1 1 2 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6
1 2 3 4 5 6 7 8 9 10 10 11 12 13 14 15 16 17 18 19
13 17 43 47 0 0 1 1 1 1 1 2 2 2 2 t— 2 3 3 3 3 4 4 4 4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
14 16 44 46 0 0 0 0 1 1 1 1- 1 1 1 1 1 1 2 2 2 2 2 2
I 2 3 4 5 6 ' 7 8 9 10 11 12 13 14 15 16 17 18 19 20
15 15 45 45 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 2 3 4 5 6 7 8 9 10 и 12 13 14 15 16 17 18 19 20
Примечания: 1. Знак плюс (+) означает, что ветер попутный (боковой еле ва направо). Знак минус (—) означает, что ветер встречный (боковой справа налево),
z. если дирекционный угол цели меньше дирекцнонного угла ветра, то при опре делении угла ветра к дирекционному углу цели прибавляют 60-00.
186
187
8. ТАБЛИЦЫ ПЕРЕВОДА ДЕЛЕНИЙ УГЛОМЕРА
(ТЫСЯЧНЫХ) В ГРАДУСЫ И МИНУТЫ
9. ТАБЛИЦА СИНУСОВ УГЛОВ
(Углы в делениях угломера через 0-10)
ТАБЛИЦА А
Деления угломера 0-00 1-00 2-00 3-00 4-00 5-00 6-00 7-00 8-00 9-00 « 0-00 1-00 SS1 55 «Ж | 2-00 3-00 4-00 5-00 6-00 7-00
Дел угле > > 0,105 ПП 0.115 0,208 0,218 0,228 0,239 0,249 0,259 0,269 0,279 0,289 0,299 0,309 0,319 0,329 0,339 0,349 0,358 0,368 0,378 0,388 0,397 0,407 0,416 0,426 0,435 0,445 0,454 0,463 0,473 0,482 0,491 0,500 0,509 0,518 0,527 0,536 0,545 0,553 0,562 0,571 0,579 0,588 0,596 0,605 0,613 0,621 0,629 0,637 0,645 0,653 0,661 0,669 0,677 0,685 0,692 0,700 0,707 0,714 0,722 0,729 0,736
00-00 10-00 20-00 30-00 40-00 50-00 градусы — и-ии П.1П л г
0 60 120 180 240 300 6 66 126 186 246 306 12 72 132 192 252 312 18 78 138 198 258 318 24 84 144 204 264 324 30 90 150 210 270 330 36 96 156 216 276 336 42 102 162 222 282 342 48 108 168 228 288 348 54 114 174 234 294 354 00-00 0-20 0,021 0,125 10-00 0-30 0,031 0,136 20-00 0-40 0,042 0,146 30-00 0-50 0,052 0,156 40-00 0-60 0,063 0,167 50-00 0-70 0,073 0,177
0-80 0,1 ТАБЛИЦА Б 0-90 0, 384 0,187 394 0,198
Деления угломера 0-00 0-01 0-02 0-03 0-04 0-05 0-06 0-07 0-08 0-09 ед W Ch
град мин град МИН град мин град мин град мин град мин град мин град мин град мин град мин о о к ч Ч S о р- Я S "о 8-00 9-00 10-00 11-00 12-00 13-00 14-00
0-00 0-10 0-20 0-30 0-40 0-50 0-60 0-70 0-80 0-90 0 00 0 36 1 12 1 48 2 24 3 00 3 36 4 12 4 48 5 24 0 04 0 40 1 16 1 52 2 28 3 04 3 40 4 16 4 52 5 28 0 07 0 43 1 19 1 55 2 31 3 07 3 43 4 19 4 55 5 31 0 11 0 47 1 23 1 59 2 35 3 11 3 47 4 23 4 59 5 35 0 14 0 50 1 26 2 02 2 38 3 14 3 50 4 26 5 02 5 38 0 18 0 54 1 30- 2 06 2 42 3 18 3 54 4 30 5 06 5 42 0 22 0 58 1 34 2 10 2 46 3 22 3 58 4 34 5 10 5 46 0 25 1 01 1 37 2 13 2 49 3 25 4 01 4 37 5 13 5 49 0 29 1 05 1 41 2 17 2 53 3 29 4 05 4 41 5 17 5 53 0 32 1 08 1 44 2 20 2 56 3 32 4 08 4 44 5 20 5 56 1 <D Г*
0-00 0-10 °*00 0-20 °’10 0-30 °"20 0-40 0-30 0-50 °-40 0-60 0-50 0-70 0-60 0-80 0-70 0-90 0-80 0-90 0,743 0,750 0,757 0,764 0,771 0,777 0,784 0,790 0,797 0,803 0,809 0,815 0,821 0,827 0,833 0,839 0,844 0,850 0,855 0,861 0,866 0,871 0,876 0,881 0,886 0,891 0,896 0,900 0,905 0,909 0,914 0,918 0,922 0,926 0,930 0,934 0,937 0,941 0,944 0,948 0,951 0,954 0,957 0,960 0,963 0,966 0,969 0.971 0,974 0,976 0,978 0,980 0,982 0,984 0,986 0,988 0,989 0,991 0,992 0,993 0,995 0,996 0,996 0,997 0,998 0,999 0,999 1,000 1,000 1,000
188
189
10. ТАБЛИЦА КВАДРАТОВ ЧИСЕЛ
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
4 16 16,81 17,64 18,49 19,36 20,25 21,16 22,09 23,04 24,01
5 25 26,01 27,04 28,09 29,16 30,25 31,36 32,49 33,64 34,81
6 36 37,21 38,44 39,69 40,96 42,25 43,56 44,89 46,24 47,61
7 49 50,41 51,84 53,29 54,76 56,25 57,76 59,29 60,84 62,41
8 64 65,61 67,24 68,89 70,56 72,25 73,96 75,69 77,44 79,21
9 81 82,81 84,64 86,49 88,36 90,25 92,16 94,09 96,04 98,01
10 100 102,01 104,04 106,09 108,16 110,25 112,36 114,49 116,64 118,81
И 121 123,21 125,44 127,69 129,96 132,25 134,56 136,89 139,24 141,61
12 144 146,41 148,84 151,29 153,76 156,25 158,76 161,29 163,84 166,41
13 169 171,61 174,24 176,89 179,56 182,25 184,96 187,69 190,44 193,21
14 196 198,81 201,64 204,49 207,36 210,25 213,16 216,09 219,04 222,01
15 225 228,01 231,04 234,09 237,16 240,25 243,36 246,49 249,64 252,81
16 256 259,21 262,44 265,69 268,96 272,25 275,56 278,89 282,24 285,61
17 289 292,41 295,84 299,29 302,76 306,25 309,76 313,29 316,84 320,41
18 324 327,61 331,24 334,89 '338,56 342;25 345,96 349,69 353,44 357,21
19 361 364,81 368,64 372,49 376,39 380,25 384,16 388,09 392,04 396,01
20 400 404,01 408,04 412,09 416,16 420,25 424,36 428,49 432,64 436,81
21 441 445,21 449,44 453,69 457,96 462,25 466,56 470,89 475,24 479,61
22 484 488,41 492,84 497,29 501,76 506,25 510,76 515,29 519,84 524,41
23 529 533,61 538,24 542,89 547,56 552,25 556,96 561,69 566,44 571,21
24 576 580,81 585,64 590,49 595,36 600,25 605,16 610,09 615,04 620,01
25 625 630,01 635,04 640,09 645,16 650,25 655,36 660,49 665,64 670,81
26 676 681,21 686,44 691,69 696,96 702,25 707,56 712,89 718,24 723,61
27 729 734,41 739,84 745,29 750,76 756,25 761,76 767,29 772,84 778,41
28 784 1 789,61 795,24 800,89 806,56 । 812,25 817,96 823,69 829,4'4 4 835,21
190
IV. ОПРЕДЕЛЕНИЕ УСЛОВИЙ СТРЕЛЬБЫ
И СПРАВОЧНЫЕ СВЕДЕНИЯ
191
192
А. ОПРЕДЕЛЕНИЕ УСЛОВИЙ СТРЕЛЬБЫ
1. ОПРЕДЕЛЕНИЕ ВОЗМОЖНОСТИ СТРЕЛЬБЫ
ЧЕРЕЗ ГРЕБЕНЬ УКРЫТИЯ
Определение возможности стрельбы через гребень укрытия про-
изводится сравнением углов возвышения для стрельбы по цели и
по вершине гребня. При расчете указанных углов исчисленная
дальность уменьшается на 15 Вд. Затем по полученной дальности и
исчисленной дальности до вершины гребня определяются соответ-
ствующие им углы прицеливания ац и аг. По значениям превыше-
ний цели и гребня и найденным углам прицеливания находятся по-
правки на превышение цели и гребня А<рц и А<рг-
Рассчитываются углы возвышения по цели и вершине гребня
<Рц=ац+А<рц и фг=аг+Афг, которые сравниваются между собой.
Если угол возвышения по цели при настильной и навесной стрель-
бе больше, а при мортирной меньше, чем угол возвышения по вер-
шине гребня, то стрелять через гребень укрытия можно.
При отсутствии заранее построенных графиков рассчитанных
поправок допускается вместо исчисленных дальностей брать топо-
графические дальности до цели и вершины гребня.
2. ОПРЕДЕЛЕНИЕ ИЗМЕНЕНИЯ НАЧАЛЬНОЙ СКОРОСТИ
Определение изменения начальной скорости снаряда произво-
дится с помощью полевых баллистических станций АБС-1 или
ПБС-2.
3. ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ЗАРЯДОВ
Для измерения температуры зарядов открывают крышку у од-
ного из футляров с зарядом и вкладывают в порох, по возможно-
сти ближе к центру заряда (полузаряда), термометр, после чего
крышку закрывают.
Термометр вкладывают в заряд по возможности не позднее чем
за 0,5 ч до стрельбы.
Из измеренной температуры вычитают +15° С и получают от-
клонение температуры зарядов.
4. ОПРЕДЕЛЕНИЕ МЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЙ
1. Метеорологические условия определяются по бюллетеню
«Метеосредний», передаваемому в виде цифровой телефонограммы
в следующем виде (пример): «МЕТЕО 1107—17085—0084—01559—
, 0201—615204—0402—62505—0802—635806— 1203—635507— 1604—
645808 и т. д.».
Значения цифр определяются их местом в каждой группе и ме-
стом группы в телефонограмме:
1-я группа (метео и — условное обозначение бюллетеня «Ме-
4 цифры) теосредний» (метео 11);
13 Зак. 2013с
193
МЕТЕО 1107
2-я группа (5 цифр)
17085
3-я группа (4 цифры)
0084
4-я группа (5 цифр)
01559
5-я группа (4 цифры)
0201
6-я группа (6 цифр)
615204
— условный номер метеостанции (07) =
№ 7.
— день (число) месяца (17) = 17-е;
— время окончания зондирования атмо-
сферы (085) = 8 ч 50 мин.
— высота расположения метеостанции
над уровнем моря (0084) =84 м.
— отклонение наземного давления атмо-
сферы на уровне станции в миллимет-
рах ртутного столба (015) = + 15 мм
рт. ст.;
— отклонение наземной виртуальной
температуры воздуха от табличной в
градусах Цельсия (59) = —9° С.
— стандартная высота в сотнях метров
(02) =200 м;
— среднее отклонение плотности воздуха
от табличной в слое атмосферы от по-
верхности земли до стандартной высо-
ты в % (01)= + 1%.
— среднее отклонение температуры воз-
духа от табличной в слое атмосферы
от поверхности земли до стандартной
высоты, указанной в 5-й группе (6'1) =
= —11° С;
— дирекционный угол направления сред-
него ветра (откуда дует) в больших
делениях угломера для этой же высо-
ты (52) =52-00;
— скорость среднего ветра в слое атмо-
сферы от поверхности земли до стан-
дартной высоты (04) =+4 м/с.
Все последующие четырехзначные группы цифр указывают
стандартную высоту и среднее отклонение плотности воздуха, как в
5-й группе, а шестизначные группы — среднее отклонение темпе-
ратуры воздуха, направление и скорость среднего ветра, как в
6-й группе.
Если какие-либо данные выражаются меньшим числом цифр,
чем им отведено в телефонограмме, то впереди числа ставятся нули.
Знак «—», обозначающий отрицательное значение тех или иных
данных, в бюллетене не помещается, а к первой, отведенной для
этих данных цифре, прибавляется условное число 5.
Если отрицательное отклонение температуры достигает —50° С
и ниже, то в бюллетене помещают это отклонение без прибавления
условного числа 5.
Отклонение давления атмосферы от нормального, указанное в
4-й Группе цифр бюллетеня, приведет к высоте ргневой позиции,
пользуясь правилом: через каждые 10 м превышения пункта метео-
194
рологической станции над огневой позицией давление изменяется
на 1 мм.
Поправку на разность высот огневой позиции и пункта метео-
станции прибавляют к отклонению давления, взятому из бюллете-
ня, если огневая позиция ниже метеостанции, или вычитают, если
огневая позиция выше пункта метеостанции.
Данные о баллистическом отклонении температуры воздуха и
баллистическом ветре берут из бюллетеня не по действительной вы-
соте траектории (К), отвечающей топографической дальности до
цели, а по некоторой условной высоте (Убюл), указанной в настоя-
щих Таблицах стрельбы (раздел II).
Баллистическое отклонение температуры, направление и ско-
рость баллистического ветра берут из бюллетеня для высоты,
ближайшей к условной высоте (Убюл)-
2. При стрельбе в горной местности в полученный бюллетень
«Метеосредний» вносят следующие исправления.
Все стандартные высоты в бюллетене исправляют на величину
ДУСТ, которую находят по формуле
ДУ„ = 2(hM - h6).
Примечание. Поправку к отклонению воздуха на превышение метеоро-
логической станции над батареей 6th определяют по формуле
6th=0,006 (hK — h6),
где hM-—высота стояния метеорологической станции над уровнем моря, м;
ho — высота стояния батареи над уровнем моря, м.
Поправка 6th имеет знак «Н~», если метеостанция расположена выше бата-
реи, и знак «—», если ниже батареи. Ее разрешается принимать равной нулю
при превышении метеорологической станции над батареей до ±200 м.
Поправку ДУСТ округляют до сотен метров. Она имеет знак
«+», если метеорологическая станция расположена выше батареи,
и знак «—», если ниже батареи. Поправку ДУСТ разрешается прини-
мать равной нулю при превышении метеостанции над батареей ДО
±200 м.
В случае расположения батареи выше метеорологической стан-
ции некоторые исправленные стандартные высоты могут оказаться
отрицательными. Метеорологические данные, соответствующие та-
ким высотам, для последующих расчетов не используют (зачерки-
вают)..
При подготовке исходных данных отклонение давления атмосфе-
ры берут из 4-й группы исправленного бюллетеня и приводят его
к высоте стояния батареи, для чего:
находят превышение метеорологической станции над батареей;
по значениям отклонений наземного давления ДНМ и темпера-
туры Дтм, взятым из полученного (неисправленного) бюллетеня
«Метеосредний», находят по таблице барометрическую ступень;
ТАБЛИЦА БАРОМЕТРИЧЕСКИХ СТУПЕНЕЙ
мм рт. ст. +30 +20 + 10 0 -10 -20 -30 -40 -50 -60
+50 11,9 11,5 11,1 10,7 10,3 9,9 9,5 9,1 8,7 8,3
+25 12,3 11,8 11,4 11,0 10,6 10,2 9,8 9,4 9,0 8,6
0 12,7 12,2 11,7 11,3 10,9 10,5 10,1 9,7 9,3 8,9
—25 13,1 12,6 12,1 11,7 11,3 10,9 10,4 10,0 9,6 9,2
—50 13,6 13,1 12,6 12,1 11,7 11,3 10,8 10,4 10,0 9,5
—75 14,1 13,6 13,1 12,6 12,1 11,7 11,2 10,8 10,4 9,9
—100 14,6 14,1 13,6 13,1 12,6 12,1 11,7 11,2 10,8 10,3
—125 15,2 14,7 14,1 13,6 13,1 12,6 12,2 11,6 11,2 10,7
—150 15,8 15,3 14,7 14,2 13,6 13,1 12,7 12,1 11,7 И.2
—175 16,5 15,9 15,3 14,8 14,2 13,7 13,2 12,7 12,2 11,7
—200 17,3 16,6 16,0 15,4 14,9 14,3 13,8 13,3 12,7 12,2
—225 18,1 17,4 16,8 16,2 15,6 15,0 14,5 13,9 13,3 12,8
—250 19,0 18,3 17,6 17,0 16,4 15,8 15,2 14,6 14,0 13,4
превышение метеорологической станции над батареей делят на
барометрическую ступень, получая в результате поправку к откло-
нению давления на превышение метеорологической станции над
батареей;
эту поправку вводят в отклонение давления, взятое из исправ-
ленного бюллетеня «Метеосредний»: со знаком «+», если батарея
находится ниже метеорологической станции, и со знаком «—», если
она находится выше.
Полученным значением отклонения давления пользуются при
определении поправок дальности.
В случае когда превышение метеорологической станции над
батареей больше ±500 м, поправку к отклонению давления на
превышение рекомендуется определять способом последовательных
приближений. Для этого значение поправки, вычисленной при пер-
вом сближении (как указано выше), делят на два и результат вво-
дят в отклонение наземного давления АНМ, взятое из неисправлен-
ного бюллетеня. По полученному отклонению наземного давления
и отклонению наземной температуры Атм находят в таблице баро-
метрическую 'ступень, а затем и уточненное значение поправки к
отклонению давления на превышение метеорологической станции
над батареей.
Примечание. При наличии на батарее барометра-анероида давление
атмосферы измеряют непосредственно на огневой позиции. Из измеренного дав-
ления (в миллиметрах) вычитают нормальное давление.
Баллистическое отклонение температуры воздуха, скорость и
направление баллистического ветра определяют так же, как при
(Стрельбе в равнинных условиях, используя исправленный бюлле-
тень.
Для разложения баллистического ветра на слагающие опреде-
ляют угол ветра, для чего из дирекционного угла направления
стрельбы вычитают дирекционный угол ветра. По углу ветра и его
скорости находят в таблице продольную и боковую слагающие
ветра.
Д96
А. СПРАВОЧНЫЕ СВЕДЕНИЯ
1. О ТАБЛИЦАХ СТРЕЛЬБЫ
Настоящие Таблицы предназначены для стрельбы из 203-мм.
самохрдной пушки 2С7.
Таблицы составлены по результатам стрельб, проведенным в'
1978—1979 гг.
1. В настоящих Таблицах графы, в которых даны величины,
связанные с подачей команд, помещены -на левой половине таблиц,
а графы, связанные с подготовкой исходных данных и расчетом по-
правок, — на правой стороне.
В графах поправок настоящих Таблиц указаны знаки, с которы-
ми при умножении табличной поправки на величину соответствую-
щего фактора со своим знаком получается величина поправки с
тем знаком^ с которым она должна учитываться при расчете уста-
новок.
2. В таблицах поправок на превышение цели (углы прицелива-
ния свыше 45°) помещены суммарные поправки на превышение
цели в тыс. с входами: угол прицеливания а и превышение цели в.
метрах.
3. В таблицах стрельбы осколочно-фугасным снарядом 30Ф13
соответственно проведены горизонтальные линии «Р—Р» и «М—
М», обозначающие предел рикошетной стрельбы и начало мортир-
ной стрельбы.
4. Данные, положенные в основу таблиц стрельбы:
Наименова- ние снаряда Заряд Угол вылета Угол бросания Коэффициент фор- мы по закону сопротивления воздуха 1943 г. Срединные отклонения
угла возвыше- ния угла в горизон- тальной плос- кости начальной скорости баллистиче- ского коэффи- циента деривации
е„ 1&з г<р ГСй ч гс rz
МИН град — тыс. ТЫС . % %
Осколоч- ПОЛ- —7 15 0,889 0,18 0,18 0,20 0,25 0,0006
но-фугас- НЫЙ 25 0,900
ный сна- 45 0,906
ряд ЗОФ43 50 0,908
60 0,911
ПЕР- —6 15 0,938 0,18 0,18 0,18 0,25 0,0006
ВЫЙ 25 45 0,949 0,959
50 0,961
60 0,966
ВТО- —5 15 0,985 0,18 0,18 0,18 0,30 0,0008
РОЙ 25 45 0,996 1,002
60 1,008 0,0010
ТРЕ- —5 15 1,035 0,18 0,18 0,18 0,40
ТИЙ 25 45 1,040 1,041
60 1,042
197
5. Нормальные (табличные) условия стрельбы.
А. Топографические условия:
точка падения находится на горизонте орудия (т. е. угол места
точки падения равен нулю, а поэтому угол возвышения равен таб-
личному углу прицеливания);
наклон оси цапф отсутствует (или выбирается прицелом, снаб-
женным поперечным уровнем).
Б. Баллистические условия:
начальная скорость снаряда табличная;
температура зарядов T3=-f-15° С;
масса снаряда (окончательно снаряженного) табличная;
форма снаряда с взрывателем соответствует чертежу.
В. Метеорологические условия:
атмосфера неподвижна (скорость ветра на всех высотах равна
нулю);
барометрическое давление в точке стояния орудия (и на гори-
зонте орудия) Hon = 750 мм рт. ст.;
температура воздуха в точке стояния орудия (и на горизонте
орудия) toN = + 15°C.
2.0 СИСТЕМЕ
ОСНОВНЫЕ ДАННЫЕ СИСТЕМЫ
Ствол
Калибр...................................... 203,2 мм
Длина ствола................................ И 240 мм
Длина нарезной части............................ 9550 мм
Число нарезов.................................... 48
Длина зарядной каморы от казенного среза тру-
бы до начала нарезов ......................... 1504 мм
Объем зарядной каморы при осколочно-фугас-
ном снаряде 30Ф43 ........................ 63 дм3
ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ
Длина самоходной пушки в походном положении 13 100 мм
Ширина по гусеницам............................. 3380 мм
Высота самоходной пушки в походном положении 3000 мм
Высота линии огня............................... 2850 мм
Клиренс........................................... 400 мм
ДАННЫЕ О МАССЕ
Масса самоходной пушки в боевом положении . 46 т
Масса качающейся части...................... 11315кг
Масса ствола с затвором и уравновешенным ме-
ханизмом . .................................. 7871 кг
ПРЕДЕЛЬНЫЕ УГЛЫ НАВОДКИ
Возвышения...................................... 60°
Склонения .-..................................... 0°
Горизонтального обстрела....................... ±15°
198
ТОРМОЗ ОТКАТА И НАКАТНИК
Жидкость:
в тормозе отката............................... Стеол М
в накатнике.............................. Стеол М
Количество жидкости:
в тормозе отката............................... Около 70 л
в накатнике...............................Около 1,7 л
Начальное давление в накатнике ... . .. 60±1,5 кгс/см2
Нормальная длина отката......................... 1320 мм
Предельная длина отката......................... 1400 мм
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Скорострельность ............................
Время перевода пушки из походного положения
в боевое ...................................
Время перевода пушки нз боевого положения
в походное ...............................
1,5—2 выстре-
ла в минуту
Не более
10 мин
Не более
10 мин
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СИСТЕМЫ
1. Запрещается движение самоходной пушки с заряженной
пушкой.
2. При стрельбе все номера расчета должны находиться на сво-
их боевых местах и работать в штатных застегнутых шлемофонах.
Нахождение номеров расчета во время стрельбы в отделениях са-
моходной пушки запрещается. Номерам расчета запрещается при
выстреле находиться в зоне прохождения откатных частей пушки
и в зоне обметания досылателя, а также производить работы со
стреляющим механизмом при заряженной пушке и закрытом
затворе.
3. Запрещается во всех случаях, в том числе и при стрельбе,
работа приводом вертикального наведения, пока досылатель не от-
веден в положение загрузки.
4. Запрещается устанавливать самоходную пушку на огневой
позиции в жесткий упор (стена, скала и т. п.) без досыпки разрых-
ленного грунта, щебня или любого другого подручного материала.
5. Не допускать попадания в канал ствола грязи и песка.
Запрещается стрелять из пушки с неудаленной смазкой в кана-
ле ствола.
6. Перед заряжанием необходимо осмотреть камору ствола и
убедиться в отсутствии несгоревших элементов предыдущего вы-
стрела.
7. Не разрешается оставлять заряженной пушку при значитель-
но разогретом предыдущими выстрелами стволе.
8. Разряжание пушки производить только выстрелом.
199
9. В зимнее время при низкой температуре окружающего возду-
ха первые 1—2 выстрела производить на уменьшенных зарядах.
10. При увеличенной длине отката, более допустимой предель-
ной величины для соответствующего заряда, коротком откате или
накате со стуком стрельбу прекратить, после чего проверить проти-
вооткатные устройства, выяснить причину и устранить неисправ-
ность.
И. Наблюдать, чтобы на пути снаряда не было никаких предме-
тов (веток, маскировочного материала и т. п.), которые могут вы-
звать преждевременный разрыв снаряда.
12. Не отсоединять противооткатные устройства и не стравли-
вать азот (воздух) из накатника, когда пушке придан угол возвы-
шения.
3. О ПРИЦЕЛАХ
203-мм самоходная пушка 2С7 имеет механический прицел
Д-726 с панорамой ПГ-1М и оптический прицел ОП4М-99.
Механический прицел Д-726
Механический прицел с панорамой представляет собой зависи-
мый от пушки прицел с зависимой линией прицеливания.
Прицел предназначен для стрельбы с закрытых огневых пози-
ций; он может применяться и для стрельбы прямой наводкой при
отсутствии оптического прицела ОП4М-99. Для наведения орудия
в вертикальной плоскости механический прицел имеет шкалу гру-
бого и шкалу точного отсчета углов прицеливания.
Пределы установки углов:
прицеливания...............................От 0-00 до
12-00
места цели................................ От +4-00 до
-2-00
Цена делений шкал:
грубого отсчета углов прицеливания . . 1-00
точного отсчета углов прицеливания . . 0-00,5
грубого отсчета углов места цели . . . 1-00
точного отсчета углов места цели . . . 0-01
Оптический прицел ОП4М-99 (ОП4М-99А)
D ОФ
В поле зрения оптического прицела нарезаны шкалы -------—
«ПОЛИ»
ОФ
и «Тыс.». Шкала ----——— предназначена для стрельбы снаря-
«полн»
дом 30Ф43 на полном заряде. Шкала дистанционная. На ней нане-
сены деления от 0 до 40. Одно деление равно 100 м. На шкале
«Тыс.» нарезаны тысячные от 0 до 70. На сетке оптического прице-
ла имеются также шкала боковых поправок в диапазоне ±0-50 и
дальномерная шкала для высоты цели 2,7 м.
200
4. О БОЕПРИПАСАХ
Снаряды
Наименование снаряда и его индекс Взрыватель Масса боевого снаряда Заряды, которыми можно стрелять
Осколочно-фугасный сна- ряд ЗОФ43 В-491 110 кг ПОЛНЫЙ, ПЕРВЫЙ, ВТОРОЙ, ТРЕТИЙ
Взрыватели
Марка взрывателя Желаемое действие снаряда Команда Установки для стрельбы Походная (основная) установка
колпачок кран
В-491 Осколочное Фугасное «Осколоч- ный» «Фугасный» Снят Надет На «О» На «О» Колпачок надет; кран на «О»
Рикошетное или фугас- ное с замед- лением «Замедлен- ный» Надет На «3»
Заряды
Наимено- вание заряда Для стрельбы каким сна- рядом наз- начается Состав заряда Составление заряда Марка пороха R И ев Л 5= ~ О _ S- » S « к U - О» св св Ехк И . га л Ж Р Д и ч о св CL й ° ° га м •— Хи Я
ПОЛ- НЫЙ Осколочно- фугасный снаряд ЗОФ43 Верхний 4- нижний полу- заряды — 37/1 43,14 960
ПЕРВЫЙ То же Основной па- кет + пакет № 1 + пакет № 2 Пакеты не снима- ются 15/7 25,0 775
ВТОРОЙ » Основной па- кет + пакет № 2 Снять пакет Ns 1 15,7 17,8 630
ТРЕТИЙ » Основной па- кет Снять паке- ты Ns 1 и 2 15,7 11,8 500
201
Выстрелы
Наименование выстрела Индекс выстрела Индекс снаряда : Индекс заряда 1 Взрыватель Средства воспламе- нения
203-мм выстрел с осколочно- фугасным сна- рядом и пол- ным зарядом ЗВОФ34 30Ф43 4-3-2 В-491 Трубка И-19
203-мм выстрел с осколочно- фугасным сна- рядом и умень- шенным пере- менным заря- дом ЗВОФ42 30Ф43 4-3-3 В-491 Трубка И-19
202
5. ПРИМЕРНАЯ МАРКИРОВКА СНАРЯДОВ
Рис. 1. Осколочно-фугасный снаряд
30Ф43:
О — шифр снаряжательного завода: 0-0 — но-
мер партии и год снаряжения снаряда; 203 —
калибр снаряда; Н—знак отклонения массы
снаряда; A-IX-00 — обозначение взрывчатого
вещества; ОФ43 — сокращенный индекс сна-
ряда
203
6. УСТРОЙСТВО И ПРИМЕРНАЯ МАРКИРОВКА ЗАРЯДОВ
4
ШИНПЦ
полным
3-2
НИЖНЯЯ ЧАСТЬ
203-2С7
37/1 Тр О/ООН
о-о-о
21,6 КГ
ПОЛНЫЙ
3-2
ВЕРХНЯЯ ЧАСТЬ
203-2С7
37/1 ТрО/ОО
о-о-о
21,6 КГ
ШИП]
1II1U11I
Рис. 2. Полный заряд:
1 — воспламенитель; 2 — флегматизатор; 3 — пу-
чок трубчатого пороха марки 37/1Тр0/00; 4 — раз-
меднитель
3-2 — сокращенный индекс полного заряда: Верх-
няя часть (Нижняя часть) — полузаряды; 203-2С7 —
калибр и индекс системы; 37/1 — марка пороха;
О/ООК— номер партии, год изготовления пороха,
завод-изготовитель: 0-0-0 — номер партии заряда,
год изготовления и шифр завода — изготовителя
пороха; 21,6 кг — масса полузаряда
3-3
203-2С7
15/7 0/00
Рис. 3. Уменьшенный пе-
ременный заряд:
1 — воспламенитель; 2 — по-
рох; 3— пакет № 1; 4 — па-
кет № 2; 5 — трубка; 6 —
размеднитель; 7 — основной
заряд
3-3 — сокращенный индекс
уменьшенного переменного
заряда; 203-2С7 — калибр и
индекс системы; 15/7 0/00 —
марка пороха, номер партии,
год изготовления пороха и
шифр завода — изготовителя
пороха; 0-0-0 — номер пар-
тии, год сборки зарядов и
завод, производивший сбор-
ку зарядов: 0 кг — масса па-
кетов (№ 1 и 2)
204
7. УСТРОЙСТВО И ПРИМЕРНАЯ МАРКИРОВКА ФУТЛЯРА
ДЛЯ ЗАРЯДА
Рис. 4. Футляр для заряда:
1 — дйо; 2 — цилиндр; 3 — крышка; 4 — сталь-
ной обод; 5 — винт с рукояткой: 6 — кольцо
прокладочное; 7, 8, 9 — вкладочные картонные
элементы; 10 — заряд
УМЕНЬШЕННЫЙ — наименование заряда;
3-3 — сокращенный индекс заряда; 203-2С7 •—
калибр и индекс системы; 15/7 0/00 — марка
пороха, номер партии, год изготовления и
шифр завода — изготовителя пороха; 0-0-0 —
номер партии, год сборки зарядов и шифр
завода, производившего сборку зарядов
205
8. ПРИМЕРНАЯ МАРКИРОВКА ЯЩИКОВ С ЗАРЯДАМИ
На крышке
Рис. 5. Маркировка на ящике с зарядом:
УМЕНЬШЕННЫЙ — наименование заряда; 3-3 —
сокращенный индекс заряда; 203-2С7 — калибр и
индекс системы; 0-0-0 -г номер партии, гол сбор-
ки зарядов и завод, производивший сборку; 15/7
0/00 — марка пороха, номер партии, год изготов-
ления и шифр завода — изготовителя пороха;
1 шт.— количество зарядов в ящике; Брутто
0 кг — масса ящика с зарядом
206
9. ПРИМЕРНАЯ МАРКИРОВКА УКУПОРКИ СНАРЯДА
Рис. 6. Маркировка укупорки снаряда:
ОФ43—'индекс снаряда; 0-0-0 — номер партии, ход снаряжения, шифр
снаряжательного завода; A-IX-00—обозначение взрывчатого вещества;
203-2С7 — калибр и индекс системы; Н — знак отклонения массы снаряда;
Брутто 0 кг — масса ящика со снарядом
На торце ящика с головной части снаряда:
В-491 — марка взрывателя; 0-0-0— шифр завода, номер партии и год из-
готовления взрывателя; 0^0-0—месяц, год и шифр базы, приводившей сна-
ряды в окончательно снаряженный вид; /з\ — знак опасности и разряд
груза
207
ОГЛАВЛЕНИЕ
Стр.
I. Основные указания . ................................................3
1. Запрещается стрелять.................................................4
2. Указания* о стрельбе................................................—
3. Указания о стрельбе в горах........................................ 6
4. Расчет поправок при стрельбе в горах................................—
5. Указания о дополнительных мерах предосторожности....................8
II. Таблицы стрельбы . ,...................................9
1. Таблицы установок прицела для прямой наводки......................11
2. Таблицы стрельбы осколочно-фугасным снарядом 30Ф43.................17
3. Таблицы поправок на геофизические условия..........................61
4. Таблицы.£орных поправок...........................................’79
5. Таблицы поправок угла прицеливания на угол места цели . . . . ’ . 101
6. Таблицы поправок на. превышение цели....................• . . .151
III. Вспомогательные таблицы..........................................177
1. Таблицы наименьших дальностей для определения наименьших углов воз-
вышения при стрельбе с закрытых позиций.....................’ . . . 179
2. Таблица для расчета поправок уровня на отклонение массы снаряда . . 181
3. Таблица для расчета поправок уровня на превышение орудия относительно
основного.............................................................182
4. Таблица для расчета поправок уровня на уступ орудия относительно
основного........................................................... . 183
5. Таблица для расчета поправок уровня на разнобой орудий .... 184
6. Таблица тангенсов углов...........................................185
7. Таблица для разложения баллистического ветра иа слагающие . . . .186
8. Таблицы перевода делений угломера (тысячных) в градусы и минуты . 188
9. Таблица синусов углов.............................................189
10. Таблица квадратов чисел....................f......................190
IV. Определение условий стрельбы и справочные сведения................191
А. Определение условий стрельбы.......................................193
1. Определение возможности стрельбы через гребень укрытия...............—
2. Определение изменения начальной скорости .......................... —
3. Измерение температуры зарядов......................................—•
4. Определение метеорологических условий...............................—
Б. Справочные сведения.............................................. 197
1. О таблицах стрельбы................................................ —
2. О системе..........................................................198
‘ 3. О прицелах..............................................’ 200
4. О боеприпасах.................................................... 201
5. Примерная маркировка снарядов.....................................203
6. Устройство и примерная маркировка зарядов.........................204
7. Устройство и примерная маркировка футляра для заряда..............205
8. Примерная маркировка ящиков с зарядами . . 206
9. Примерная маркировка укупорки снаряда.............................207
Редактор А. И. Шмыгин
Технический редактор О. В. Журкина
Корректор Л. А. Лангтон
Сдано в набор 24.04.81. Подписано в печать 29.08.83.
Изд. № 6/4О47с Формат 60x90/16. Печ. л. 13. Усл. печ. л. 13. Усл. кр.-отт. 13. Зак. 2013с
208
