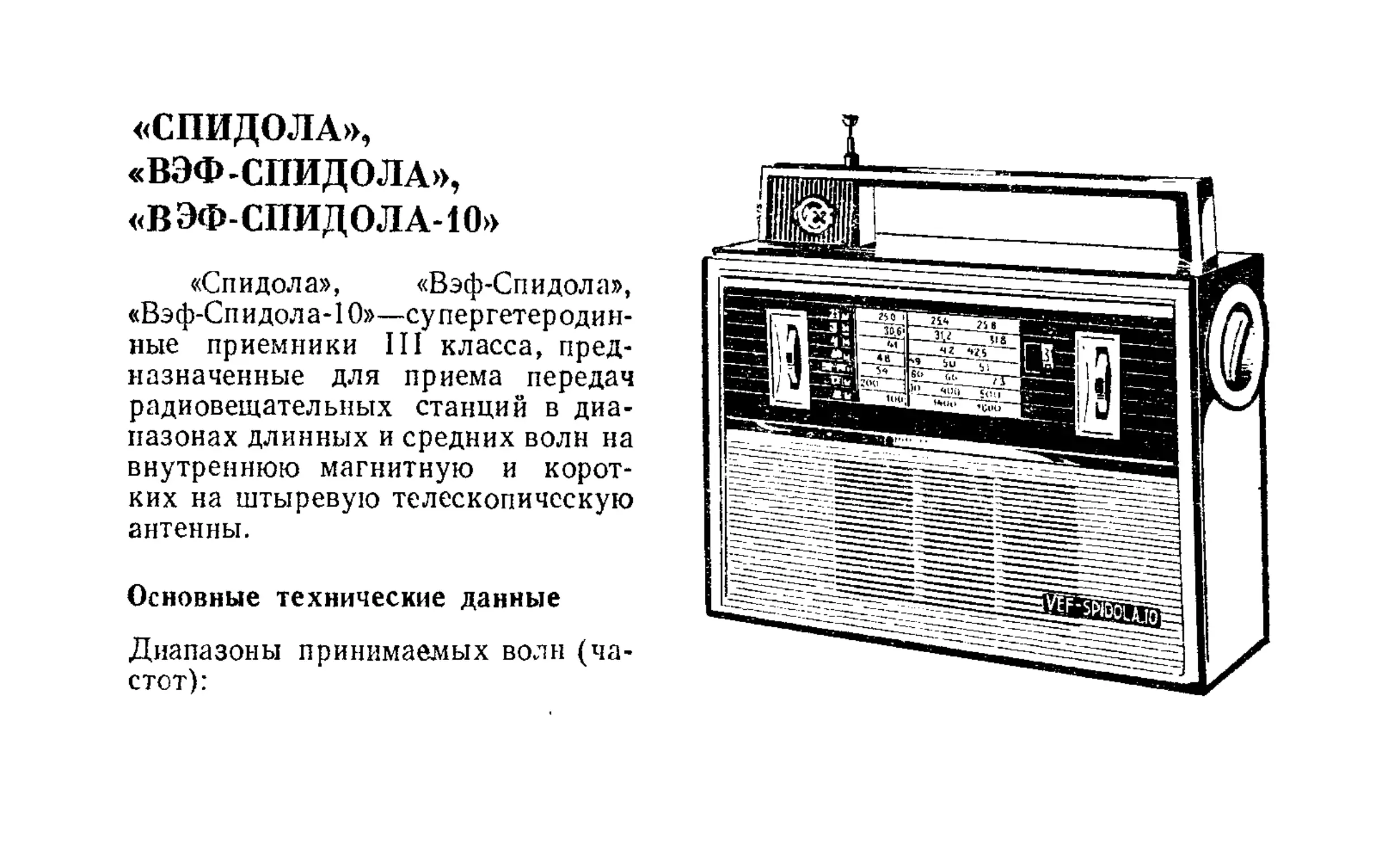

«СПИДОЛА»,

«ВЭФ-СПИДОЛА»,

«В ЭФ-СПИД ОЛА-10»

«Спидола», «Вэф-Спидола»,
«Вэф-Спидола-10»—супергетеродин-
ные приемники III класса, пред-
назначенные для приема передач
радиовещательных станций в диа-
пазонах длинных и средних волн на
внутреннюю магнитную и корот-
ких на штыревую телескопическую
антенны.

Основные технические данные

Диапазоны принимаемых волн (ча-
стот):

дв .... ...........................

св... .............................

KBV................................

KBIV...............................

KB1II .............................

KBII...............................

KBI................................

Промежуточная частота.................

Реальная чувствительность в диапазонах, не
хуже:

ДВ.................................

СВ.................................

'КВ.................................

Избирательность (при расстройке на ± 10 кгц),
не менее .............................

Ослабление сигнала зеркального канала в ди-
апазонах, не менее:...................

. ДВ и СВ............................

КВ ................................

Действие АРУ:.........................

при изменении сигнала на входе приемни-
ка на 26 дб изменение напряжения на вы-
ходе приемника, не более ..........

Полоса воспроизводимых звуковых частот
Номинальная выходная мощность.........

Источник питания .....................

Напряжение питания........................

Ток покоя, не более.......................

Работоспособность приемника сохраняется при
снижении напряжения питания до............

Габариты приемников: .....................

«Спидола».............................

«Вэф-Спидола».........................

«Вэф-Спидола-ГО». . . •...............

Вес:
«Спидола».................................

«Вэф-Спидола».........................

«Вэф-Спидола-10»......................

2000—735,3 м (150—408 кгц)
571,4—186,9 м (525—1605 кгц)
75—52 м (4—5,7 Мгц)
49 м (5,85—6,3 Мгц)

4^1 м (7—7,4 Мгц)

31 м (9,5 — 9,775 Мгц)

25 м (11,7—11,975 Мгц)
465 ± 2 кгц

2 мв/м

1,5 л«в/л»

100 мкв

32 дб

26 дб

12 дб

6 дб
250—3500 гц
150 мва

6 элементов типа 373 («Марс»),
«Сатурн»

9 в

12 ма

5,6 в

275 х 197 Х’90.мм

282 х 196 X 90 мм

280 X 230 X 92 мм

2,2 кг

2,2 кг

2,4 кг

Принципиальная схема

Принципиальные схемы приемников одинаковы. Входные цепи всех диапа-
зонов — одноконтурные (рис. 104). Катушки диапазонов ДВ и СВ намотаны на
ферритовом стержне магнитной антенны. При работе приемника в диапазоне
СВ катушки L13 и Ьц замыкаются накоротко. Связь входных контуров диапазонов
КВ с антенной — автотрансформаторная. Связь входных контуров с транзис-
тором смесителя — трансформаторная. Для ослабления сигналов с частотой,
равной промежуточной, в базовую цепь транзистора Т3 смесителя включен фильтр
ПЧ J^iiL^gCtg.

Преобразователь частоты, собран на двух транзисторах по схеме с отдель-
ным гетеродином. Транзистор смесителя 7\ включен по схеме с общим эмиттером.
Гетеродин выполнен по схеме индуктивной трехточки, а его транзистор Т2 вклю-
чен по схеме с общей базой. Для повышения стабильности работы гетеродина в ди-
апазонах КВ применены фазосдвигающие цепочки, компенсирующие сдвиг фаз
в транзисторе, которые состоят из входного сопротивления транзистора Тг, резис-
тора /?4, конденсатора Сп и, в зависимости от диапазона КВ, одного из конденса-
торов С]8, С21, С24, Cg7 или Сзо- При работе в диапазонах СВ и ДВ транзистор Тг
практически не имеет сдвига фаз, поэтому и цепь связи его эмиттера с контуром
гетеродина сдвига фаз также не создает. Резистор R3 служит для улучшения
формы генерируемого напряжения, что увеличивает стабильность работы и умень-
шает чувствительность приемника к приему на гармониках гетеродина. Катушки
связи входных и гетеродинных контуров (соответственно диапазонам) включают-
ся последовательно. Таким образом напряжения принимаемого сигнала и гете-
родина подаются на базу транзистора смесителя. При этом включении смеситель
меньше нагружает контур гетеродина, что повышает устойчивость его работы.

Величина напряжения- гетеродина, подаваемого иа смеситель, изменяется
от 70 до 150 мв. При этом значении напряжения наилучшим образом получают
минимальный коэффициент шума смесителя и максимальную величину коэф-
фициента преобразования, а следовательно, и высокую реальную чувствитель-
ность приемника на диапазонах КВ без применения каскада усиления по ВЧ.

Нагрузкой смесителя служит четырехконтурный фильтр сосредоточенной
селекции, который обеспечивает практически всю избирательность приемника
по соседнему каналу. Полоса пропускания ФСС равна 8 кгц, избирательность
34—38 дб. Цепи питания транзисторов смесителя и гетеродина подключены
к стабилизатору напряжения, который собран на транзисторе Та и диоде Др
При снижении напряжения источника питания напряжение на базе транзистора
Т3 почти не изменяется за счет диода Др имеющего существенно нелинейную
вольт-амперную характеристику (при больших изменениях тока, протекающе-
го по диоду, напряжение на нем меняется незначительно). При постоянстве на-
пряжения на базе ток коллектора'мало зависит от изменения напряжения на
коллекторе, а следовательно, изменение падения напряжения на резисторах,
включенных в цепь коллектора транзистора Tg, Также мало. В этом и заключает-
ся сущность стабилизации режимов работы транзисторов по постоянному току
до глубоких разрядов источника питания.

Усилитель промежуточной частоты — трехкаскадный. Каждый из каска-
дов выполнен по резонансной схеме, а первые два с нейтрализацией С80, С87.
Транзисторы УПЧ Т4, Та и Тв включены по схеме с общим эмиттером. Усилитель
ПЧ имеет широкую полосу пропускания (в 2,5—3 раза шире полосы ФСС), чем
достигается малое влияние усилителя на избирательные свойства приемника,
определяемые ФСС. Широкая полоса получена благодаря сильной нагрузке
контуров со стороны детектора и включением шунта в контур первого каскада.
Среднее значение коэффициента усиления по ПЧ равно 10 000.

Схема диодного детектора Д2— обычная. Нагрузкой детектора является ре-
зистор /?29. Постоянная составляющая тока диода Дг используется для АРУ.
Напряжение АРУ через фильтр R„, Rig, Cet, С62 подается на базу транзистора
Т4 первого каскада УПЧ.

Усилитель низкой частоты — трехкаскадный, собран на транзисторах Т7,
Та, Та и 7\0, включенных по схеме с общим эмиттером. Первый каскад (предва-
рительный усилитель) и второй каскад (фазойнвертор) собраны по схеме с непо-
средственной связью и охвачены отрицательной обратной связью по постоян-
ному току (/?32 и /?зз), которая обеспечивает температурную стабилизацию режи-
ма работы обоих каскадов. Нагрузкой транзистора Т8 служит согласующий
трансформатор Трр Выходной каскад усилителя НЧ выполнен по двухтактной
схеме. Режим работы близкий к классу усиления АВ. Согласование выходного
каскада с низкоомным громкоговорителем 1ГД-1 ВЭФ осуществляется выходным
трансформатором Трг. Смещение на транзисторы выходного каскада подается
с резистора Ri0, через который протекает ток эмиттера транзистора второго кас-
када Tg.~Резистор Ru способствует стабилизации каскада по постоянному току
и уменьшает чувствительность усилителя к разбросу параметров транзисторов
выходного каскада-. В выходном каскаде конденсаторы С82 и Cgg создают отри-
цательную обратную связь на высоких частотах и одновременно выравнивают на-
грузку усилителя по всему диапазону частот, во втором каскаде элементом
обратной связи является резистор R&, в первом — конденсатор С78. Кроме того,
последние два каскада усилителя охвачены частотнозависимой отрицательной
обратной связью (7?ЗВС8(|).

Для устойчивости работы приемника в цепь питания включен развязывающий
фильтр RggCgfCgg. В приемнике предусмотрена возможность подключения внеш-
них громкоговорителя и источника питания и звукоснимателя через специаль-
ные гнезда, вынесенные на колодку внешних соединений.
25м

4р ? 1
/о—

5 о——
tfo-=-Z

 L1S 0,^100

I ±С)Я200

Ого Ю

31м

41м

' 150

Схема приемника «Спидола» (первых выпусков) отличается от описанной тем,
что вместо конденсаторов постоянной емкости С4, С8, С8, С1о, С13, С2П, С23, С2в, С29
и С& во входных и гетеродинных контурах КВ были установлены полуперемен-
ные конденсаторы типа КПК, использовались транзисторы типа П15, П15А (Т2,
Г,- Т1Л), отличались номиналы некоторых элементов (CS3, С8, /?зв) и др.

Конструкция и детали

Корпус, рама и задняя стенка радиоприемников изготовлены из цветной
пластмассы. Карсас шасси приемника выполнен из прессованного полистирола.
Рис. 104. Принципиальная электрическая схема радиоприемника «Вэф-Спи-
дола» (переключатель диапазонов установлен в положении ДВ).

У приемника «Вэф-Спидола» передняя декоративная решетка изготовлена из
анодированного алюминия. Органы управления (ручка настройки, регуляторы
громкости с выключателем питания) расположены на лицевой панели, а ручка
переключателя диапазонов — на правой боковой стороне. Монтаж усилителей
ПЧ и НЧ выполнен на печатной плате из фольгированного гетинакса. Схема
расположения узлов и деталей показана на рис. 105, а монтажная на рис. 106.

Все блоки и узлы смонтированы на специальном шасси, которое вставлено
в корпус приемника. Переключатель диапазонов барабанного типа на восемь
положений; в нем установлены отдельные пластмассовые сегменты с вход-
ными и гетеродинными катушками, подстроечными конденсаторами' и контактны-
ми штырями. Гетеродинные катушки диапазонов ДВ и СВ размещены на каркасах
из полистирола, имеющих секционированную и гладкую части. В секционирован-
46. Данные катушек индуктивности радиоприемников «Спидола», «Вэф-Спидола», «Вэф-Спидола-10»

Обозна- чение по схеме	Наименование катушки	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн	Распайка выводов
£-1	Входная КВ V	  Катушка связи		1—2—3 4—5	ПЭЛШО 0,18  ПЭЛШО 0,18	10+4 3	2,2±10%
L3	Входная КВ IV	  Катушка связи		1—2—3  4—5	ПЭЛШО 0,18  ПЭЛШО 0,18	12+6 3	3,4+10%
£-в	Входная КВ III	  Катушка связи		1—2—3 4—5	ПЭЛШО 0,1  ПЭЛШО 0,18	17+8 3	6,8±10%
£-7	Входная КВ II	  Катушка связи		• 1—2—3 4—5	ПЭЛШО 0,1  ПЭЛШО 0,18	21+10 2	10±10%
£-9  £-10	Входная КВ I	  Катушка связи		1—2—3 4—5	ПЭЛШО 0,1  ПЭЛШО 0,18	19+8 4	7,8+10%
£-u £-12	Входная СВ	  Катушка связи		1—2  3—4	ЛЭШО 10x0,07 ПЭЛШО 0,18 •	67  5	295± 10%	Г
						о	2
Продолжение граб л. 46 i,.

Обозна- чение по схеме	Наименование катушки	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн	Распайка выводов
L13  С14	Входная ДВ . ..... . .  Катушка связи		1—2  3—4	ПЭВ-1 0,11  ПЭЛШО 0,18	190  16	2460±10%
							1!|1
						5	?Гк	6
Ln с16	Катушка связи	  Гетеродинная КВ V		4—5 1—2—3	ПЭЛШО 0,18	•  ПЭЛШО 0,18	2 3+9	1Д±10%
	Катушка связи	  Гетеродинная КВ IV ....	4—5 1—2—3'	ПЭЛШО 0,18  ПЭЛШО 0,18	3 5+10	2,4±10%
&	Катушка связи	  Гетеродинная КВ III . . . .	4—5  1—2—3 .	ПЭЛШО 0,18  ПЭЛШО 0,18	3 4+16	4,6±10%
	Катушка связи	  Гетеродинная КВ II		4—5 1—2—3	ПЭЛШО 0,18 .  ПЭЛШО 0,1	3 4+23	5,9+10%
Iм' Lu	Катушка связи	  Гетеродинная КВ I		4——5 1—2—3	ПЭЛШО 0,18  ПЭЛШО 0,1	4 4+21	ад±ю%
j

*Wii mm ।

I'M	Катушка связи .......  Гетеродинная СВ .,		4—5 1—2—3	ПЭЛШО 0,18  ПЭВ-1 0,09	10 15+85	120+10%
^28	Катушка связи	  Гетеродинная ДВ ......	4—5 1—2—3	ПЭЛШО 0,18 ПЭВ-1 0,09	15 15+185	450±10%
^20 ^30	Фильтр ПЧ	  .  ФСС!		1—2 1—2—3	ЛЭ 5x0,06 ЛЭШО 7x0,07	165 50,5+16,5	700±10% 115± 10%	1	О	2
1-31	ФССа		1—2	ЛЭШО 7x0,07	67	115± 10%	3	В	•
^-32 ^•33 ^•34	ФСС3	  ФСС4.	  Катушка связи		1—2 1—2 3—4	ЛЭШО 7x0,07  ЛЭШО 7x0,07  ПЭЛШО 0,1	67  67  4	115±10%  115± 10%
Z-ss i-33	ФПЧ,	  Катушка связи		1—2 3—4	ЛЭ 5x0,06  ПЭЛШО 0,1	104  10	290±10%	4	• •  О	2
^>37 ^33	ФПЧ2	  Катушка связи		1—2 3—4	ЛЭ 5x0,07  ПЭЛШО 0,1	104  10	290±10%	3		]/
/-33  ^40 .	ФПЧ3 				  Катушка связи		1—2 3—4	ПЭВ-1 0,1  ПЭЛШО 0,1	104  104	290±10%

Пр и м e ч а и и я: 1. Распайка всех остальных выводов катушек аналогична распайке выводов соответствующих катушек приемников
to «Вэф-12> н <Вэф-201».

Я	2. Направление намотки катушек (кроме катушек магнитной антенны Llt, Llt и L^) «. по часовой стрелке.
Рис. 107. Кинематическая схема
верньера приёмников «Вэф-Спидо-
ла», «Вэф-Спидола-10», «Спидола».

ной части размещены контурные катушки, а на гладкой — катушки связи. Вход-
ные и гетеродинные катушки диапазонов КВ намотаны на гладкие полистироль-
ные каркасы.

Входные катушки ДВ и СВ диапазонов размещены на круглом стержне из
феррита 600НН, диаметром 8 мм и длиной 160 мм.

Катушки ФСС и ФПЧ намотаны на односекционные каркасы, помещенные
в броневые сердечники из феррита 600НН диаметром 11,5 мм и высотой 5 мм.
Катушки в сборе заключены в алюминие-
вые • экраны размерами 14,8 X 14,8 X
X 30,6 мм (14 X 14 X 26 для «Спидолы»).
Настраивают приемник на частоту при-
нимаемой станции блоком конденсаторов
переменной емкости при помощи верньер-
ного устройства (рис. 107). Шкала прием-
ников расположена на лицевой передней
панели и проградуирована в метрах.

Для установки элементов питания
шасси приемников имеют специальные
отсеки. Колодка внешних соединений
установлена на задней стенке шасси.
Гнезда колодки обозначены условными
знаками. Для переноски приемников к
корпусу «Спидолы» и «Вэф-Спидолы» при-
стегивают специальный эластичный ре-
мень. Корпус приемника «Вэф-Спидола-10»
имеет жесткую съемную ручку.

В. приемниках применены: резисторы /?30 —- типа ' ТВК, Ra— проволочный,
остальные типа УЛМ-0,12 (ВС-0,25); конденсаторы Cjj, С17, Сзв, С40— типа КПК,
С44, С43, С47, CgQ, Cgg, Cgg, С33 типа МБМ, С43, C3j, C7j, С73, С77, С73, С84— типа
ЭМ, С49, С42, С44, С33, Сщ, С73, С73, Cg§, С33— типа БМ, С§з,_ См, С55, С33, С33, С37,
Сдв» С72, С73, Сад—типа КСО, См, С33—типа К50-6, Cgj, С74—типа КТ-1 а, ос-
тальные — типа КТ-2а. В приемниках «Спидола» конденсаторы С4, С«, С8, С1о,
С13, Cje, С23, С23, С29, и С33 типа КПК-МН.

Данные катушек индуктивности приведены в табл. 46, а трансформаторов —•
в приложении 1.
