«ЭТЮД- 2»
(Выпуск 1969 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

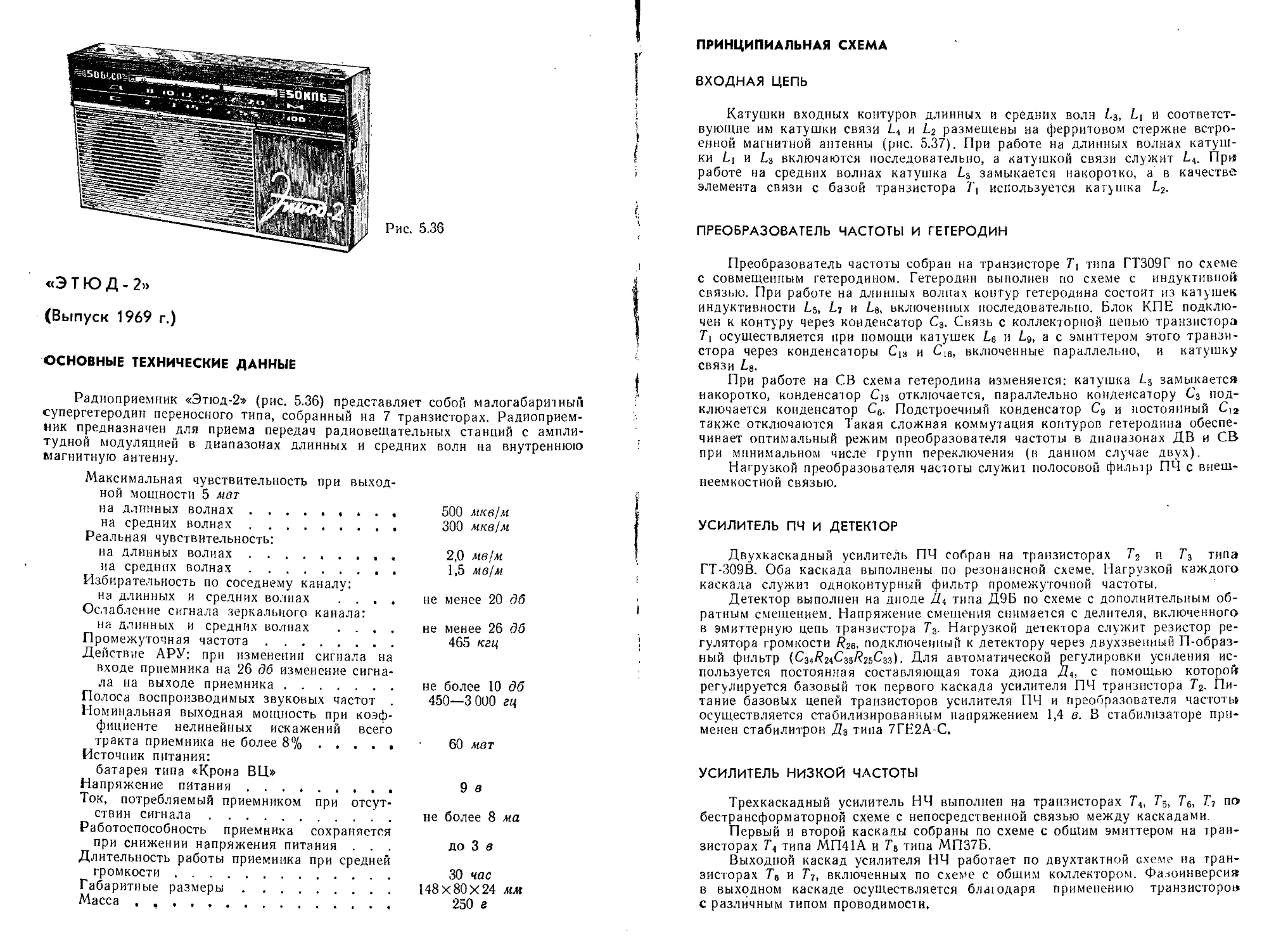

Радиоприемник «Этюд-2» (рис. 5.36) представляет собой малогабаритный
супергетеродин переносного типа, собранный на 7 транзисторах. Радиоприем-
ник предназначен для приема передач радиовещательных станций с ампли-
тудной модуляцией в диапазонах длинных и средних волн на внутреннюю
магнитную антенну.
Максимальная чувствительность при выход-
ной мощности 5 мет
на длинных волнах..................... 500 мкв/м
на средних волнах....................... 300 мкв/м
Реальная чувствительность:
на длинных волнах......................  .	2,0 мв/м
на средних волнах....................... 1,5 мв/м
Избирательность по соседнему каналу:
на длинных и средних волнах	....	не менее 20 дб
Ослабление сигнала зеркального канала:
на длинных и средних волнах	....	не менее 26 <56
Промежуточная частота.................... 465 кгц
Действие АРУ: при изменении сигнала на
входе приемника на 26 <56 изменение сигна-
ла на выходе приемника.................... не более 10 дб
Полоса воспроизводимых звуковых частот .	450—3 000 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта приемника не более 8%.............. 60 мет
Источник питания:
батарея типа «Крона ВЦ»
Напряжение питания....................  .	9 в
Ток, потребляемый приемником при отсут-
ствии сигнала............................. не более 8 ма
Работоспособность приемника сохраняется
при снижении напряжения питания ... до 3 в
Длительность работы приемника при средней
громкости................................. 30 час
Габаритные размеры....................... 148 x 80 X 24 мм
Масса  ................................... 250 в
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Катушки входных контуров длинных и средних волн Z-3, Li и соответст-
вующие им катушки связи /.4 и L2 размещены на ферритовом стержне встро-
енной магнитной антенны (рис. 5.37). При работе на длинных волнах катуш-
ки Lt и Ьз включаются последовательно, а катушкой связи служит Lt. При
работе на средних волнах катушка L3 замыкается накоротко, а в качестве
элемента связи с базой транзистора Tt используется катушка L2.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе типа ГТ309Г по схеме
с совмещенным гетеродином. Гетеродин выполнен ио схеме с индуктивной
связью. При работе на длинных волнах контур гетеродина состоит из катушек
индуктивности Ьь, Lj и L3, включенных последовательно. Блок КПЕ подклю-
чен к контуру через конденсатор С3. Связь с коллекторной цепью транзистора
Tt осуществляется при помощи катушек L6 и L9, а с эмиттером этого транзи-
стора через конденсаторы С13 и С16, включенные параллельно, и катушку
связи L3.
При работе на СВ схема гетеродина изменяется: катушка L5 замыкается
накоротко, конденсатор С13 отключается, параллельно конденсатору С'3 под-
ключается конденсатор С6. Подстроечный конденсатор Св и постоянный С]2
также отключаются Такая сложная коммутация контуров гетеродина обеспе-
чивает оптимальный режим преобразователя частоты в диапазонах ДВ и СВ
при минимальном числе групп переключения (в данном случае двух).
Нагрузкой преобразователя частоты служит полосовой фильтр ПЧ с внеш-
неемкостной связью.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель ПЧ собран на транзисторах Т2 п Т3 типа
ГТ-309В. Оба каскада выполнены по резонансной схеме. Нагрузкой каждого
каскада служит одноконтурный фильтр промежуточной частоты.
Детектор выполнен на диоде Д4 типа Д9Б по схеме с дополнительным об-
ратным смещением. Напряжение смешения снимается с делителя, включенного
в эмиттерную цепь транзистора Т3. Нагрузкой детектора служит резистор ре-
гулятора громкости /?2б. подключенный к детектору через двухзвеиный П-образ-
ный фильтр (C34/?24C35Z?25C33). Для автоматической регулировки усиления ис-
пользуется постоянная составляющая тока диода Д4, с помощью которой
регулируется базовый ток первого каскада усилителя ПЧ транзистора Т2. Пи-
тание базовых цепей транзисторов усилителя ПЧ и преобразователя частоты
осуществляется стабилизированным напряжением 1,4 в. В стабилизаторе при-
менен стабилитрон Д3 типа 7ГЕ2А-С.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель НЧ выполнен на транзисторах Т4, Т$, Т3, Т2 по
бестрансформаторной схеме с непосредственной связью между каскадами.
Первый и второй каскады собраны по схеме с общим эмиттером на тран-
зисторах Tt типа МП41А и Т3 типа МП37Б.
Выходной каскад усилителя НЧ работает по двухтактной схеме на тран-
зисторах Те и Т2, включенных по схеме с общим коллектором. Фазоинверсия
в выходном каскаде осуществляется благодаря применению транзисторов
с различным типом проводимости,
Рис. 5.37 Принципиальная схема приемника «Этюд-2»,
Переключатель диапазонов установлен в положение СВ,
Нагрузкой выходного каскада служит громкоговоритель с сопротивление»
звуковой катушки 60 ом типа 0.1ГД-9 или 0,1 ГД-13 (в приемниках выпуска
1970 г.). Стабилизация режима работы транзисторов Г6 и 7? осуществляется
с помощью диодов Д2 и Дз типа Д9Б, включенных между их базами.
Рис. 5.38. Режимы работы транзисторов по постоянному току и уровни на-
пряжения сигнала в тракте усиления приемника «Этюд-2».
Весь тракт усилителя НЧ охвачен отрицательной обратной связью, вели-
чина которой определяется сопротивлением резистора /?is и делителем напря-
жения С22, ^14-
Режимы работы транзисторов указаны на рис. 5.38,
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из ударопрочного полистирола. Органы
управления (ручки настройки приемника, регулятора громкости с выключате-
лем питания) расположены на боковых стенках, а рычаг переключателя диа-
пазонов выведен на переднюю стенку корпуса.
Шкала приемника горизонтальная, проградуирована в метрах.
В задней стенке корпуса имеется отсек для источника питания. Монтаж
приемника выполнен на печатной плате, изготовленной из фольгированного ге-
тинакса. Топографическая схема печатной платы приемника изображена на
рис. 5.39.
Настройка приемника на волну принимаемой станции осуществляется
двухсекционным блоком конденсаторов переменной емкости с твердым ди-
электриком типа КПТМ-4 емкостью 7—260 пф. Кинематическая схема верньер-
ного устройства изображена на рис. 5.40.
Катушки входных контуров намотаны на цилиндрических каркасах. Маг-
нитная антенна выполнена на ферритовом стержне марки 400НН с размерами
Рис. 5.39. Топографическая схема печатной платы приемника «Этюд-2» выпуска 1968 г.
8X100 мм. Катушки контуров гетеродина и фильтров ПЧ намотаны на двух-
секционных каркасах, каждый из которых помешен в чашки из феррита марки
Ч1-2М1000 НМЗ-4 диаметром 6,1 мм Намоточные данные катушек контуров
приведены в табл. 5.5. Распайка выводов контурных катушек показана на
рис. 5.41,
Рис. 5.40. Кинематическая схема верньерного устройства приемника «Этюд-2».
В приемнике применены детали следующих типов:
резистор Rze типа СПЗ-Зе, остальные резисторы типа ВС-0,125;
конденсаторы С4, С5, Ст, С)2, С18, С24 — типа КТ 1а; С3 и С6 — типа КТ-2а;
Со, Ch, Cig, С[в, С2о, С25, С27, С2з, С28, С33, С34, С33 — типа КЮ-7в; Сп, С2ь
С26, С30 — типа ПМ-2; С18, С22, С23, С31, С32 — типа К50-3; Сь С2 — блок КПЕ
типа КПТМ-4.
Антенна Два СВ
Катушки контуров гетеровина
Катушки ФПЧ
Рис, 5.41. Распайка выводов (вид снизу) катушек контуров приемника
«Этюд-2».
Таблица 5.5
Намоточные данные контурных катушек приемника
«Этюд-2»
Наименование катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Антенная СВ . . , Катушка связи	Li L.i	1—2 3—4	ЛЭП 5x0,06 ПЭВ-1 0,1	86 6	360± 10%
Антенная ДВ . . Катушка связи	L3 Lt	5—6 7—8	ПЭВ 1 0,1 ПЭВ-1 0,1	260 20	3700+ 10%
Гетеродинная ДВ . Катушка связи	L3 Le	3—4 1—6	ПЭВ-1 0,12 ПЭВ-1 0. 12	140 6	600± 10%
Гетеродинная СВ . Катушка связи . . Катушка связи . .	Li L6 Li	1—5 6—2 4-3	ПЭВ-1 0,12 ПЭВ-1 0,12 ПЭВ-1 0,12	100 5,5 9	270+10%
ФПЧ-1		Lio	2—3	ЛЭП 3x0,06	102	230+ 10%
ФПЧ-2 		Ln	1—2—6	ЛЭП 3x0,06	102,5+3,5	230± 10%
ФПЧ-3 	 Катушка связи . .	Г12 Г is	2—3 6—4	ПЭВ-1 0,16 ПЭВ-1 0,1	115 4,5	230+ 10%
ФПЧ-4 	 Катушка связи	Lu Ln	3—2 5—4	ПЭВ-1 0,08 ПЭВЛ 0,08	130 130	230+10%
