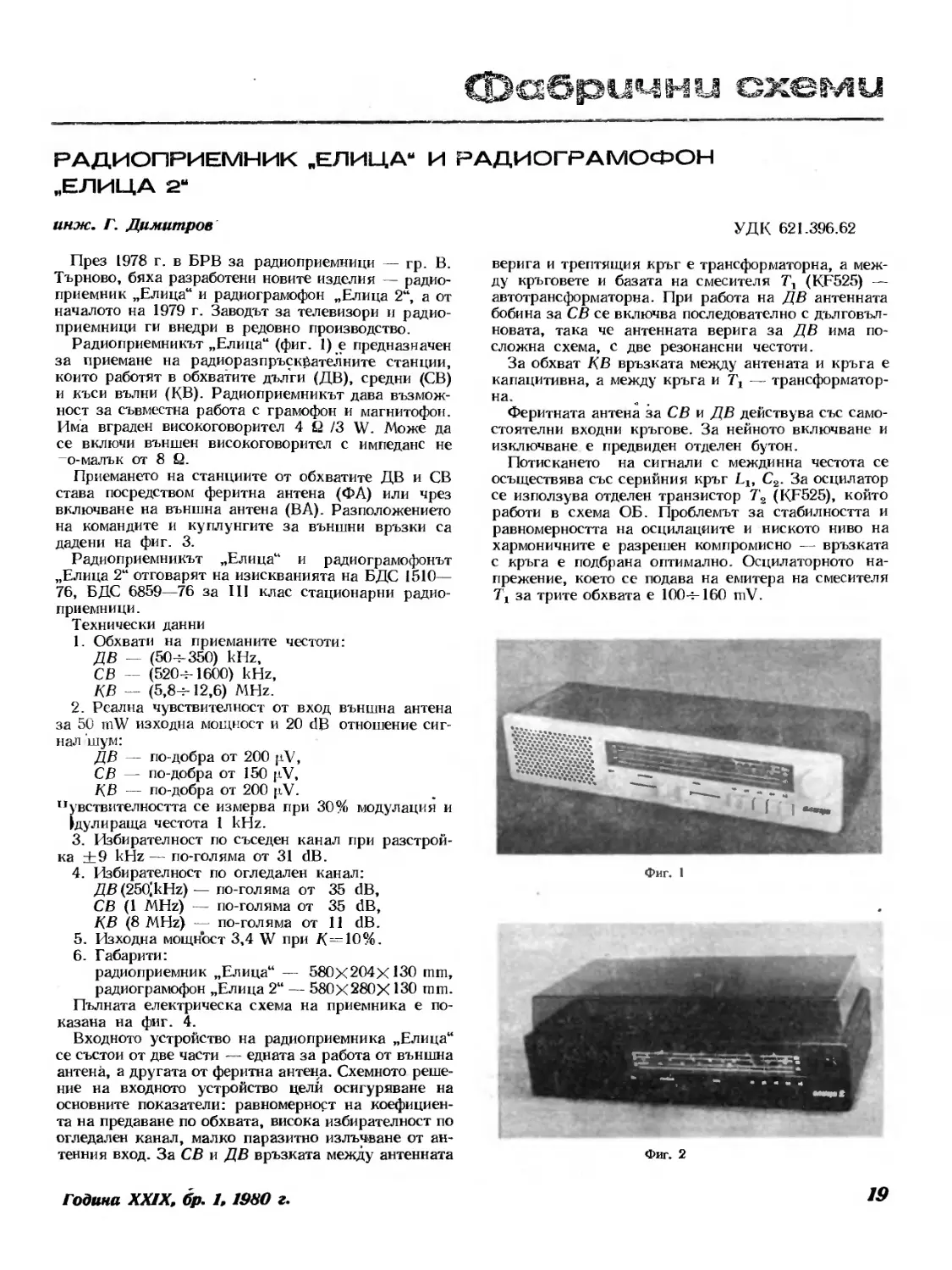

фобрични схеми
РАДИОПРИЕМНИК иЕЛИЦА“ И РАДИОГРАМОФОН
„ЕЛИЦА 2“
инж. Г. Димитров
През 1978 г. в БРВ за радиоприемници — гр. В.
Търново, бяха разработени ловите изделия — радио-
приемник „Елица" и радиограмофон „Елица 2", а от
началото на 1979 г. Заводът за телевизори и радио-
приемници ги внедри в редовно производство.
Радиоприемникът „Елица" (фиг. 1) е предназначен
за приемане на радиоразпръскрателните станции,
конто работят в обхватите дълги (ДВ), средни (СВ)
и къси вълни (КВ). Радиоприемникът дава възмож-
ност за съвместна работа с грамофон и магнитофон.
Има вграден високоговорител 4 й /3 W. Може да
се включи външен високоговорител с импеданс не
о-малък от 8 2.
Приемането на станциите от обхватите ДВ и СВ
става посредством феритна антена (ФА) или чрез
включване на външна антена (ВА). Разположението
на командите и куплунгите за външни връзки са
дадени на фиг. 3.
Радиоприемникът „Елица" и радиограмофонът
„Елица 2“ отговарят на изискванията на БДС 1510—
76, БДС 6859—76 за III клас стационарни радио-
приемници.
Технически данни
1.	Обхвати на приеманите честоти:
ДВ — (50-4-350) kHz,
СВ — (520-:--1600) kHz,
КВ — (5,8-4-12,6) MHz.
2.	Рсална чувствителност от вход външна антена
за 50 mW изходна мощност и 20 dB отношение сиг-
нал 'шум:
ДВ — по-добра от 200 pV,
СВ — по-добра от 150 pV,
КВ — по-добра от 200 pV.
Оувствителността се измерва при 30% модулация и
)дулираща честота 1 kHz.
3.	Избирателност по съседен канал при разстрой-
ка ±9 kHz — по-голяма от 31 dB.
4.	Избирателност по огледален канал:
ДВ (250,’kHz) — по-голяма от 35 dB,
СВ (1 MHz) — по-голяма от 35 dB,
КВ (8 MHz) — по-голяма от 11 dB.
5.	Изходна мощност 3,4 W при К=Ю%.
6.	Габарита:
радиоприемник „Елица" — 580X 204X130 mm,
радиограмофон „Елица 2“ — 580Х280Х130 mm.
Пълната електрическа схема на приемника е по-
казана на фиг. 4.
Входного устройство на радиоприемника „Елица"
се състои от две части -— едната за работа от външна
антена, а другата от феритна антена. Схемното реше-
ние на входного устройство цели осигуряване на
основните показатели: равномерност на коефициен-
та на предаване по обхвата, висока избирателност по
огледален канал, малко паразитао излъчване от ан-
тенния вход. За СВ и ДВ връзката между антенната
УДК 621.396.62
верига и трептящия кръг е трансформаторна, а меж-
ду кръговете и базата на смесителя 7\ (KF525) —
автотрансформаторна. При работа на ДВ антенната
бобина за СВ се включва последователи© с дълговъл-
новата, така че антенната верига за ДВ има не-
сложна схема, с две резонансни честоти.
За обхват КВ връзката между антената и кръга е
капацитивна, а между кръга и 7\ — трансформатор-
на.
Феритната антена за СВ и ДВ действува със само-
стоятелни входни кръгове. За нейното включване и
изключване е предвиден отделен бутон.
Потискането на сигнали с междинна честота се
осъществява със серийния кръг Lx, С2. За осцилатор
се използува отделен транзистор 7'2 (KF525), конто
работа в схема ОБ. Проблемът за стабилността и
равномерността на осцилациите и ниското ниво на
хармоничните е разрешен компромисно — връзката
с кръга е подбрана оптимално. Осцилаторното на-
прежение, което се подава на емитера на смесителя
7\ за трите обхвата е 100-4-160 mV.
Фиг. 1
Фиг. 2
Година XXIX, бр. 1,1980 г.
19
Скениране и обработка:
Антон Оруш
www.sandacite.net
deltichko@abv.bg
0896 625 803
Осцилаторният транзистор 7'2 е включен авто-
трансформаторно към кръга, а обратната връзка е
трансформаторна. В колектора му е включен рези-
сторът Т?7, конто повишава стабилността на схемата.
Базата на Т2 се захранва през Rs от стабилизирано
напрежение 2,9 V, което се получава от краче 13
на ИСг (A281D). Това гарантира показателя стабил-
ност на честотата на хетеродина. Токът през Rb е
около 1 'ГпА.
За изравняване на нивото на осцилациите на обхва-
та КВ в кръга е включен паралелно резисторът R12.
Транзисторът 1\ работи в режим на умножително
смесване. На базата му се подава входният сигнал,
а на емитера — осцилациите. С оглед оптимална ра-
бота на смесителя токът през R6 е подбран около
0,6-ь0,7 mA. За снижаване на изкривяванията при
силен сигнал е обхванат от АРУ чрез резистора
R2. Товар на смесителя е кръгът £7, С14. Резисторът
R5 е включен за повишаване стабилността на смеси-
теля. Капацитивният товар С16 е включен за снижа-
ване на нивото на проникналите в МЧУ осцилации.
Междинночестотният уснлвател е изпълнен с ин-
тегрална схема ИСЛ — A281D. Избирателността на
съседен канал се определи главно от използувания
пиезокерамичен филтър МПКФ 468—8, който е вклю-
чен като товар на смесителя посредством съгласува-
щия трептящ кръг L7, С14. Горепосоченият филтър за
съсредоточена селекция (ФСС) осигурява йзбирател-
ност по съседен канал над 50 dB. Това е и основният
вариант на приемника. ФСС може да се изпълни и в
LC вариант, показан на фиг. 5. За него избирател-
ността по съседен канал е около
35 dB. Интегралната схема ЯС\
играе ролята на двустъпален МЧУ.
Първото и второго стъпало на ин-
тегралната схема са разделени чрез
емитерен повторител.Товарът на пър-
вото стъпало е динамичен, а на вто-
рого кръгът Lu, С31. Интеграл-
ната схема има специален транзистор
за АРУ, с конто се постига обхват на
регулиране не по-малко от 60 dB.
АРУ на усилващия първи транзис-
тор в ИС се подавапрез /?и (за ва-
рианта на ФСС на фиг. 5 през вторич-
нйта намотка на последний трептящ
кръг). Интегралната схема A281D
изработва стабилизирано напреже-
ние 2,9 V (извод 13), коего се из-
ползува за задаване на Прага на за-
действуване на АРУ (чрез /?13), за
начално отпушване на детектора Л,
(чрез /?13 и R16), за стабилизиране
режима на осцилаторния транзист “
(чрез /?3).	1
Детекторът е осъществен по кла-
сическа схема на последователен де-
тектор. Товар на диода са резис-
торът R15 и кондензаторът С34. За
филтриране на мрежовата честота
служи Г-образният RC филтър /?„,
С3В-
АРУ се осъществява главно чрез
ИСЛ и отчасти чрез 7\. Детектира-
ното напрежение се взема от ано-
да на диода Д1 и се подава филтрирано на базата на
регулиращия транзистор в ИСг (извод 5) чрез Rl6,
С30, също и на базата на смесителя — чрез 7?1в
С33, R-2- От емитера на регулиращия транзистор в
ИС1 (извод 4) напрежението за АРУ се подава на
базата на усилващия транзистор (извод 2) чрез
7?н-
Нискочестотният уснлвател е реализиран с инте-
гралната схема ИС2 — А205К (вж. бр. 2/1978 г.).
Елементите R23 и С4С определят честотно зависц
отрицателна обратна връзка. От стойността на
R23 зависи чувствителността на НЧУ, коятоза
50 mW изходна мощност (0,447 V на товар 4 й) е
6± 1 mV. Елементите С42 и С44 определят горната гра-
нична честота на НЧУ. Групата R25, С45 служи да
потиска ултразвуковите съставки на НЧ сигнала и
предпазва НЧУ. .от Самовъзбуждане на високи често-
ти. Елементите С43, R2i служат за така наречената
„волтдобавка“, с която се цели повишаване на усил-
ването на схемата и подобряване характеристиките на
драйверното стъпало в ИС2.
Регулаторът Рг срязва ВЧ съставните на звуковия
сигнал, а Р2 е регулатор на усилването.
Захранването на радиоприемника е стабилизира-
но. Транзисторът 74 (КТ315Б) е управляващ, а
Т3 (AD302) регулиращ. С тример-потенцйометъра се
установява захранващото напрежение на приемника
12 V, при което се гаранта рат всички показатели
на приемника и неговата стабилна и надеждна рабо-
та. Стабилизаторът е снабден със защита от прето-
варване по ток.
20
Радио тпелевизия електроника
В
&
£
Кэ
ш Р№-1,&
т-ЗЮ
№
Си
to
N
Atf-SOO
Сз+
/On
ИС2
A20M
Азо
/«
Сзо
“in
, Coo
'4,7л
.С/З
'/ООп
Си
Agg
/00
Аи
ООО
Аз/
270
Сзз.
10п
+Х Сзо
^470л
Сзз-Ил
чь
Сзз
zfOOp
Сз7-470р
Coo
220p^
X Cjg -pgf-oeo
^ВОЛ
4г
Л0/4А i
Cgg-ЮОп fl
f,3nw7&
Сзг
“/On
Pgg-860	322
ГЗ-А0302
c>..
27
мвзст
020
M, Nf
'0+320
A20SK
ШМ
T+7\ [fl5F| |gz<?/]
/Л
/80 |
С.№\
Сз
Ц №->40
Вкл/Изкл
Диагрома на преОключбателя -
оостаОен 6 положение на СВ-ФА
FF02S КТ8/0Б A0302 А28Ф
Cm
Cgg-№>40 ff’
ir-^l
ИС1
A^8W
6
ИС2
A200R
mt
42810
8+388

2F325
4йК
А/
J 080
Гг
KFS23
С/з
470
Ао
/,2и


0,73
Ag

Сзо-/ООп
4 <-£77106	0^-/2к
млхф
408-8
%
iff
Сгз
47п
Сзо
22л
Afg-fO*
s
Wkl П&?
1,1/4.
_e_ Cf} 4
A
С/г
22п
/0+40
'Cgf-330
HI
Го
F73/S6
—IF
7T/0+40
Cg7
SA
2202
бонг
Сое
/000л
Аоо +.
830 '
Фиг. 4
гх0,32/0.3А
Ns	Наименобание	Оснобен Оариант	Аиолози
1	Юнтеерална мема 2d	А281В А/Т-ГЛР	ТАА001В Slemens-ТфР
2	Интеерална слома ИС2	А203К AFT-ГЛР
3	Транзистора 7> и Тг	2/020 Tesla - ЧССР	BF/03-Белеиа BF10S-UHP SF22S-F4P
4	Транзистор Тз	AD302 НРБ	ASZ17-UHP /071018- УИР
3	Транзистор Tg	FT31SB СССР	273107 2ТЗ/0Р 20807 2С600 ВС107 вето ВС187 вето	НРБ ЧССР ПНР УИР
В режим накъсо на изхода се получава ефект, ек- „Елица 2“ има допълнителна намотка за 127 V, конто
Бивалентен на свързване накъсо на изводите на
Д2, при коего полученият на емитера на 7\ потенциал
предпазва 7\, респективно и Тя. Следователно токът
в режим накъсо се определи главно от Т?2в и на
практика е около (60-е-70) mA. При отстраняване на
късото съединение на изхода на стабилизатора, схе-
мата се самовъзстановява.
Мрежовият трансформатор захранва всички вериги
на радиоприемника и лампите за осветяване на
скалата. Изпълнен е с вит магнитопровод тип ШЛР
20X32.
Мрежовият трансформатор за радиограмофона
служи за захранване на електромотора на грамофон-
ното шаси II ЭПУ-50.
На задний винкел на механичната конструкция са
монтирани всичките куплунги (антена-земя, грамофон
и магнитофон), транзисторът AD302, селеновият то-
коизправител и дьржачът за предпазител тип „ми-
ньон“. Предният детайл на шасито е пластмасов. На
него се закрепват мрежовият ключ, лампите за осве
тяване на скалата, феритната антена, ос-настрой
ката, линейно плъзгащите се потенциометри, скал
ното движение. Страничните детайли са метални,
олекотени, на един от конто е закрепен мрежовият
гран сформатор.
