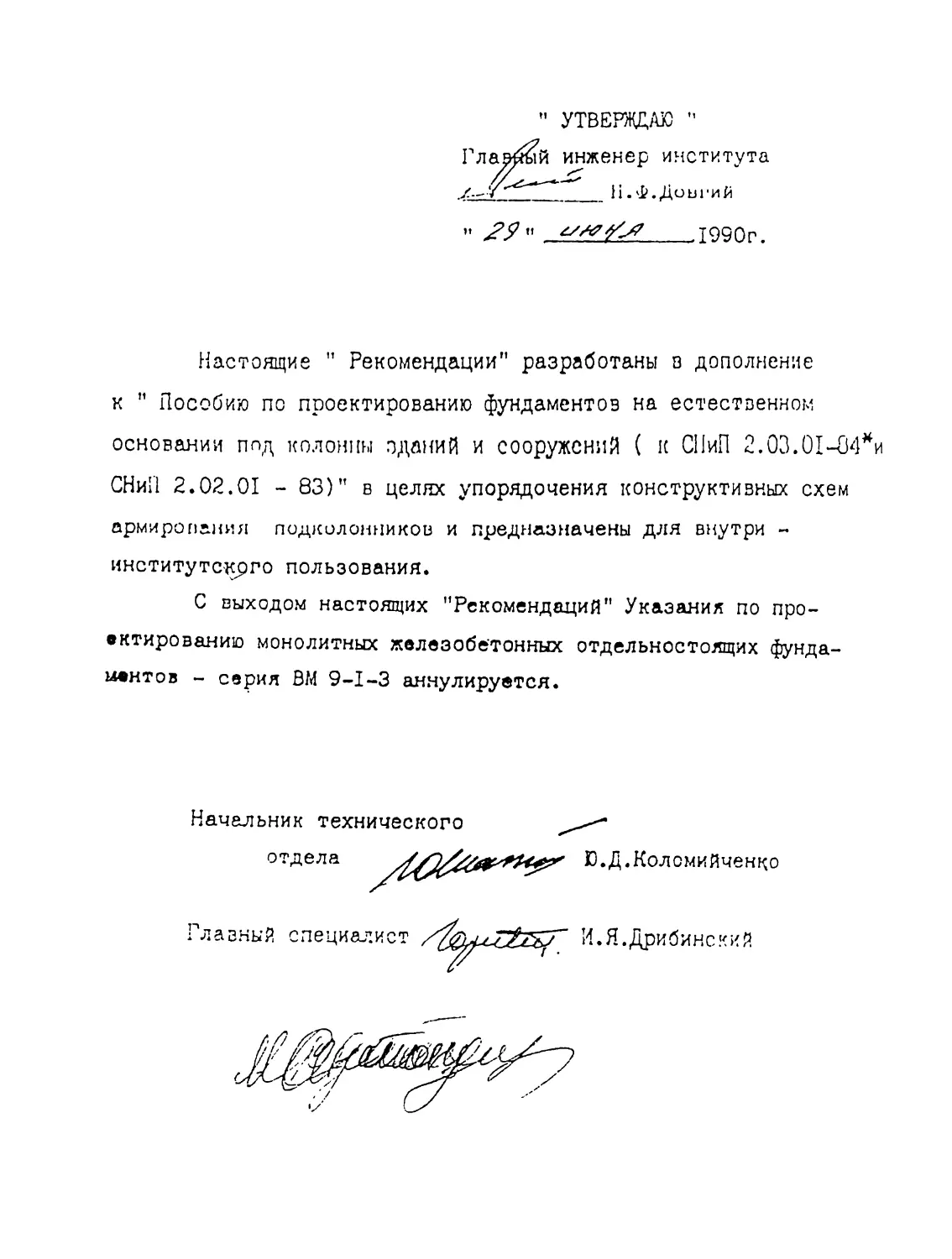

Настоящие ” Рекомендации” разработаны в дополнение
к ” Пособию по проектированию фундаментов на естественном
основании под колонны зданий и сооружений ( к СИиП 2.03.01-84*и
СНиП 2.02.01 - 83)” в целях упорядочения конструктивных схем
армирования подколенников и предназначены для внутри -
институтского пользования.
С выходом настоящих ’’Рекомендаций” Указания по про-
ектированию монолитных железобетонных отдельностоящих фунда-
ментов - серия ВМ 9-1-3 аннулируется.
Начальник технического
отдела
Ю.Д.Коломийченко
Главный специалист	И.Я.Дрибинский

— 2 —
к. 110ДК0Л0ННИКИ, В КОТОРЫХ АРМАТУРА ПО РАСЧЕТУ НЕ ТРьБУЕ^СЯ
( когда наибольшие сжимающие напряжения меньше O^R^, а наи-
мрныпир сжимающие напряжения 7 ТО Krc/c>Z .
I. Бетонные подколенники, в которых конструктивная
арматура не требуется.
Подколенники со стаканом под сборные железобетонные колонны.
Арматура в виде пространственного каркаса устанавливается только
в пределах стаканной части с заглублением ниже дна стакана на вели-
чину не менее 35 диаметров продольной арматуры ( Рис.1 ).
//?
Диаметр продольной арматуры принимать > 10мм. Диаметр стержней
горизонтальных сеток 8мм. Продольные стержни должны размещаться
внутри контура горизонтальных сеток.
В шве бетонирования, в месте сопряжения подколенника с плит-
ной частью фундамента при отношении высоты подколенника к его меньше-
му размеру 4:1 и более следует устанавливать арматуру в виде стыко-
вочных стержней периодического профиля из / 124-16 AIIJ с шагом И00 мм
по периметру сечения (рис,2).
При бетонировании фундаментов без перерыва шов бетонирования
не устраивается и стыковочные стержни не устанавливаются. Подколенни-
ки выше верхней ступени бетонируются без перерыва.
2
Рис.2
В невысоких подколенниках продольную арматуру стаканной части
следует опускать до подошвы фундамента. ( Рис.З ). В этом случае в
шве бетонирования (при его устройстве) стыковочные стержни не пре-
Дусматриваются.
Фи^сирчющце
стерший
При необходимости (по расчету) выполнения косвенного армирова-
ния дна стакана необходимо устанавливать горизонтальные сварные сетки
(от двух до четырех) , лрис.4, которые следует закреплять к продоль-
ным стержням армирования стаканной части подколенника. Конструиро-
вать сетки косвенного армирования следует руководствуясь Рис.4А, а
также рекомендациями п. 5.24 СНиП 2.03.01-84?
ЦРНИРОЬЯНИЯ
I с к. рис. W
Рис.>4
Подколенники под стальные колонны.
Арматура должна предусматриваться в виде горизонтальных сеток
косвенного армирования (при необходимости по расчету) от двух до
четырех, Рис.5., Конструкцию сеток косвенного армирования принимать по
Рис.4Л, руководствуясь рекомендациями п.5.24 СНиП 2.03.01-84?
Рис.?
В шве бетонирования устанавливать стыковочные стержни по указа-
нию п.1, настоящего раздела.
2. Подколенники с конструктивным армированием.
Во всех случаях, когда в сечении возникают растягивающие или сжи-
мающие напряжения меньше 10 кгс/см^ при наибольших сжимающих напряже-
ниях больше 0,8R|>(определенных, как для упругого тела), необходимо
предусматривать армирование подколенников на всю высоту в соответствии
с Рис.6.
5
Дл9 СБОРНОЙ %6-
колоний рис 5
Ала сильной
тонны
стержнями
!(ончты
одной плоскости;
А$ю.02$1о
3
Плоскость
С ийстт
Z. .номеитя
As?-o,o25i.
при действии момента на подколенник в
А>7/0.025‘1.
CiMIKHJ
As 7/ 0,025-'.
(ЯРМИРОЬЯНИЕ СЕТИЛИИ')	(^РНИРОМШ ОПЕЛЬНЫКи)
СТЕРЖНЯМИ
при разновременном действии на подколенник моментов в двух пдоскостя*
6
При армировании подколенников сетками по четырем сторонам соедине-
ние их в пространственный каркас путем сварки может не производиться.
Однако, для возможности монтажа пространственного каркаса целиком
рвкоменду-ется его угловые стержни соединять путем сварки шагом £ 600мм
Для подколенников под стальные колонны, когда это целесообразно,
следует опускать болты до подошвы фундамента. Вертикальная арматура в
этом случае может не устанавливаться.
Для сейсмических районов и при динамической нагрузке подколенники
следует проектировать как железобетонные.
Ё. ПОДКОЛОННИКИ, В КОТОРЫХ АРМАТУРА ТРЕБУЕТСЯ ПО РАСЧЕТУ
Железобетонные подколенники
При назначении армирования подколенников следует учитывать следую-
щие общие положения:
-	минимальный процент содержания арматуры Ё и $ во внецентренно
сжатом железобетонном подколоннике должен быть 0,04% от площа-
ди его поперечного сечения "А”;
-	при равномерном расположении продольной арматуры по периметру
сечения подколенника минимальная площадь сечения ее должна быть
^10,08%;
-	при армировании железобетонных подколенников необходимо, как
правило, использовать плоские сварные сетки по ГОСТ 23 279-85,
объединяя их в пространственные каркасы;
-	диаметр продольных стержней вертикальной арматуры принимать 12мм,
а толщину защитного слоя 30мм.
Армирование подколенников, в которых сжатая арматура по расчету
не требуется, а количество растянутой 0,3%, следует выполнять
в соответствии с рекоыендах^иямм раздела А, п.З (Рис. 6) .
При этом, сечение рабочей продольной арматуры на каждую сторону
необходимо принимать по расчету, но не менее 0,05% от всей площади
поперечного сечения подколенника.
Армирование подколонников, в которых сжатая арматура по расчету
не требуется, а количество растянутой»- 0,3%, следует выполнять
по принципу армирования колонн.
При этом, при армировании подколонников сетками их необходимо
объединять в пространственный каркас путем сварки в соответствии с
Рис. 7.
ИЯР« лсд
Рис.7
Общий принцип
но сжатых элементах
к зтому СНиПу.
конструирования поперечной арматуры во внецентрен-
изложен в п.5.23 СНиП 2.03.01-64*и п.5.60 "Пособия..
жел/Т ПрИВеДенк Рекомендуемые симы расположения поперечной арматуры в
*ез° ет°нных поДколокниках армированных плоскими сварными сетками
(Рис.8) и отдельными стержнями (Рис.9).
I. Расположение хомутов и шпилек при армировании подколенников
сетками по ГОСТ 23279-85:
9
aoTri	go г»	1 оозт	”адТ
16
в)
45 OQ__у	1500 ь	_ь___<500
Примечания:
I. Хомуты устанавливать с шагом
соответствующим шагу поперечной
арматуры каркасов
2, Шпильки устанавливать с шагом
равным.удвоенному шагу попереч-
ной арматуры в каркасах, чо‘не
реже, чои череи 600 м.м.
Il
п. расположение хомутов * шпилек при армировании
подколенников отдельными стержнями:
- u -
а) продолжение:
- 13 -
б)
«31

б) продолжение:
<2.00
2H0D
L)
f~~	__________________;_____________
в)
в) продолжение:
Примечания:
1. Хомуты устанавливать с шагом соответствующим шагу
поперечной арматуры.
2. Шпильки устанавливать с шагом равным удвоенному шагу
поперечной арматуры, но не реже, чем через 600 мм.
