ПРИЕМОПЕРЕДА ТЧИК
«САНДА ПП-101»

А. МЕЛЬНИК, г. Йошкар-Ола

В последнее время ряд радиозаводов России приступил к
выпуску радиоаппаратуры для личной радиосвязи. С некото-
рыми из моделей такой аппаратуры наши читатели уже смог-
ли познакомиться в разделе “Коротко о новом". В публикуе-
мой ниже статье их вниманию предлагается схемотехничес-
кое решение одного из вариантов приемопередатчика “Сан-
да ПП-101", выпускаемого Марийским машиностроительным
заводом.

Бытовой портативный одноканальный
приемопередатчик "Санда ПП-101" (да-
лее ПП) предназначен для организации
симплексной телефонной радиосвязи на
расстояние до 5 км (в поле, при отсутст-
вии помех). ПП изготавливается в шести
вариантах, настроенных на несущие час-
тоты: 27150, 27175, 27200, 27225, 27250
и 27275 кГц.

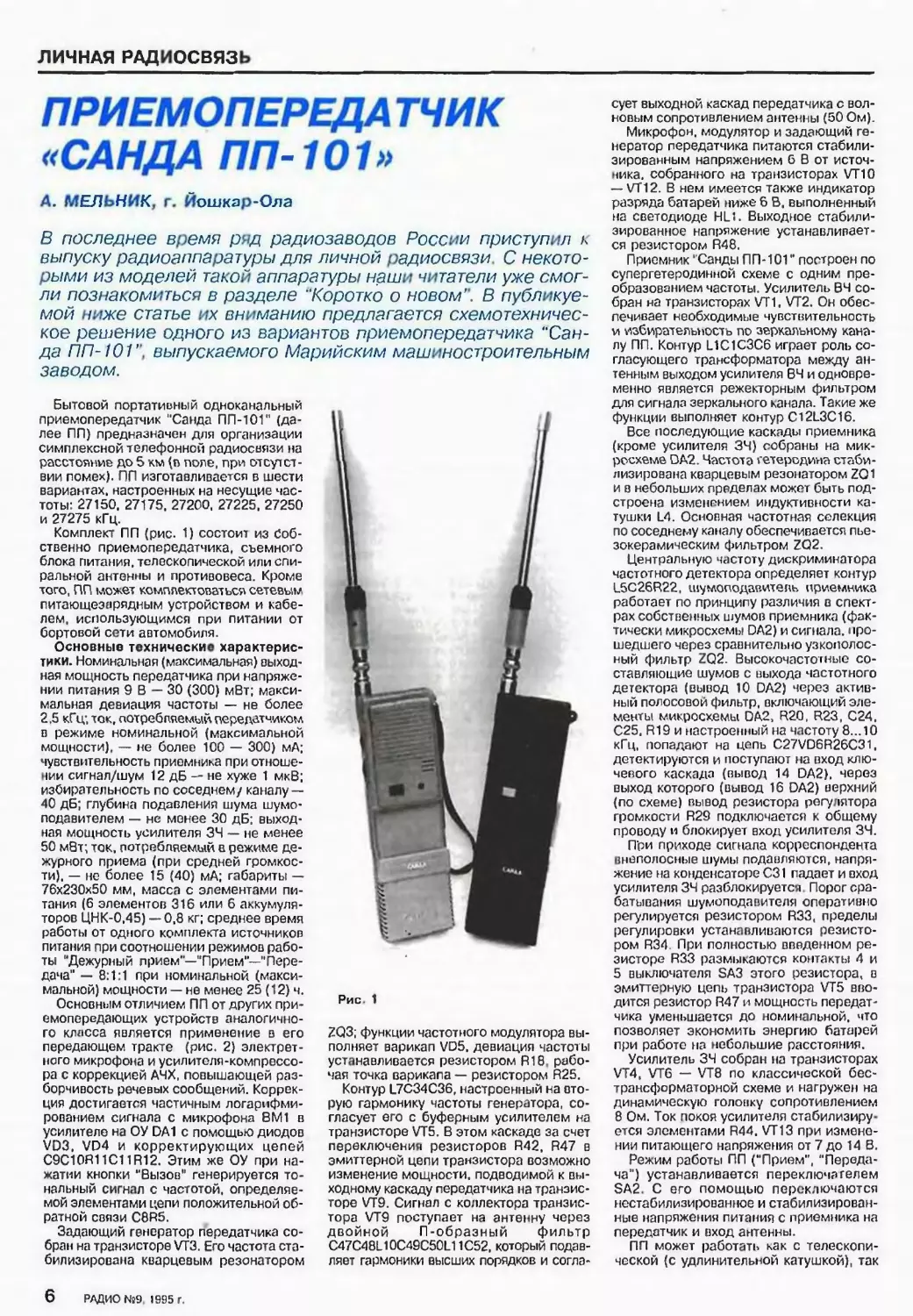

Комплект ПП (рис. 1) состоит из Соб-
ственно приемопередатчика, съемного
блока питания, телескопической или спи-
ральной антенны и противовеса. Кроме
того, ПП может комплектоваться сетевым
питающезарядным устройством и кабе-
лем, использующимся при питании от
бортовой сети автомобиля.

Основные технические характерис-
тики. Номинальная (максимальная) выход-
ная мощность передатчика при напряже-
нии питания 9 В — 30 (300) мВт; макси-
мальная девиация частоты — не более
2.5 кГц; ток, потребляемый передатчиком
в режиме номинальной (максимальной
мощности), — не более 100 — 300) мА;
чувствительность приемника при отноше-
нии сигнал/шум 12 дБ — не хуже 1 мкВ;
избирательность по соседнем/ каналу—
40 дБ; глубина подавления шума шумо-
подавителем — нс менее 30 дБ; выход-
ная мощность усилителя 34 — не менее
50 мВт; ток, потребляемый в режиме де-
журного приема (при средней громкос-
ти). — не более 15 (40) мА; габариты —
76x230x50 мм, масса с элементами пи-
тания (6 элементов 316 или 6 аккумуля-
торов ЦНК-0,45) — 0,8 кг; среднее время
работы от одного комплекта источников
питания при соотношении режимов рабо-
ты “Дежурный прием"—"Прием"—"Пере-
дача" — 8:1:1 при номинальной (макси-
мальной) мощности — не менее 25 (12) ч.

Основным отличием ПП от других при-
емопсредающих устройств аналогично-
го класса является применение в его
передающем тракте (рис. 2) электрет-
ного микрофона и усилителя-компрессо-
ра с коррекцией А4Х, повышающей раз-
борчивость речевых сообщений. Коррек-
ция достигается частичным логарифми-
рованием сигнала с микрофона ВМ1 в
усилителе на ОУ DA1 с помощью диодов
VD3, VD4 и корректирующих целей
C9C10R11С11R12. Этим же ОУ при на-
жатии кнопки "Вызов" генерируется то-
нальный сигнал с частотой, определяе-
мой элементами цепи положительной об-
ратной связи C8R5.

Задающий генератор передатчика со-
бран на транзисторе VT3. Его частота ста-
билизирована кварцевым резонатором

Рис. 1

ZQ3; функции частотного модулятора вы-
полняет варикап VD5. девиация частоты
устанавливается резистором R18. рабо-
чая точка варикапа — резистором R25.

Контур L7C34C36, настроенный на вто-
рую гармонику частоты генератора, со-
гласует его с буферным усилителем на
транзисторе VT5. В этом каскаде за счет
переключения резисторов R42, R47 в
эмиттерной цепи транзистора возможно
изменение мощности, подводимой к вы-
ходному каскаду передатчика на транзис-
торе VT9. Сигнал с коллектора транзис-
тора VT9 поступает на антенну через
двойной П-образный фильтр
C47C48L10C49C50L11C52, который подав-
ляет гармоники высших порядков и согла-

сует выходной каскад передатчика с вол-
новым сопротивлением антенны (50 Ом).

Микрофон, модулятор и задающий ге-
нератор передатчика питаются стабили-
зированным напряжением 6 В от источ-
ника. собранного на транзисторах VT10
— VT12. В нем имеется также индикатор
разряда батарей ниже 6 В, выполненный
на светодиоде НИ. Выходное стабили-
зированное напряжение устанавливает-
ся резистором R48.

Приемник "Санды ПП-101" построен по
супергетеродинной схеме с одним пре-
образованием частоты. Усилитель В4 со-
бран на транзисторах VT1. VT2. Он обес-
печивает необходимые чувствительность
и избирательность по зеркальному кана-
лу ПП. Контур L1C1C3C6 играет роль со-
гласующего трансформатора между ан-
тенным выходом усилителя ВЧ и одновре-
менно является режекторным фильтром
для сигнала зеркального канала. Такие же
функции выполняет контур C12L3C16.

Все последующие каскады приемника
(кроме усилителя 34) собраны на мик-
росхеме DA2. Частота гетеродина стаби-
лизирована кварцевым резонатором ZQ1
и в небольших пределах может быть под-
строена изменением индуктивности ка-
тушки L4. Основная частотная селекция
по соседнему каналу обеспечивается пье-
зокерамическим фильтром ZQ2.

Центральную частоту дискриминатора
частотного детектора определяет контур
L5C26R22, шумоподавитель приемника
работает по принципу различия в спект-
рах собственных шумов приемника (фак-
тически микросхемы DA2) и сигнала, про-
шедшего через сравнительно узкополос-
ный фильтр ZQ2. Высокочастотные со-
ставляющие шумов с выхода частотного
детектора (вывод 10 DA2) через актив-
ный полосовой фильтр, включающий эле-
менты микросхемы ОА2, R20, R23, С24,
С25. R19 и настроенный на частоту 8... 10
кГц, попадают на цепь C27VD6R26C31,
детектируются и поступают на вход клю-
чевого каскада (вывод 14 DA2), через
выход которого (вывод 16 DA2) верхний
(по схеме) вывод резистора регулятора
громкости R29 подключается к общему
проводу и блокирует вход усилителя 34.

При приходе сигнала корреспондента
внеполосные шумы подавляются, напря-
жение на конденсаторе С31 падает и вход
усилителя 34 разблокируется. Порог сра-
батывания шумоподавителя оперативно
регулируется резистором R33, пределы
регулировки устанавливаются резисто-
ром R34. При полностью введенном ре-
зисторе R33 размыкаются контакты 4 и
5 выключателя SA3 этого резистора, в
эмиттерную цепь транзистора VT5 вво-
дится резистор R47 и мощность передат-
чика уменьшается до номинальной, что
позволяет экономить энергию батарей
при работе на небольшие расстояния.

Усилитель 34 собран на транзисторах
VT4, VT6 — VT8 по классической бес-
трансформаторной схеме и нагружен на
динамическую головку сопротивлением
8 Ом. Ток покоя усилителя стабилизиру-
ется элементами R44, VT13 при измене-
нии питающего напряжения от 7 до 14 В.

Режим работы ПП (“Прием”, "Переда-
ча”) устанавливается переключателем
SA2. С его помощью переключаются
нестабилизированное и стабилизирован-
ные напряжения питания с приемника на
передатчик и вход антенны.

ПП может работать как с телескопи-
ческой (с удлинительной катушкой), так
€5
130

=4= С *

86

Зл

-tt

14

и

Ari

-е-

CHАЮ

87 I
83

, У31

1АТ366ЛН

‘р

XW

СП со о о

СИ 56

0.033

и

а но

W

~>ZQ2

013	"

0,	=

аз _L
0.1

сз м с.г-

И

86

62

ИЗ

КГ366АМ

ф С6

15



VOt КЦ2Ы
“□'K/Z2

ЛДМА

</ гол

ЯС 10 л

л. ’

82 33л

ф лн ц л ,

сз
О.ОЗЗхл

ice

330

$М7

А5

Ю-

Ш
]/00л

СЗ 6600

М2 7J*

СИ

0J кг

SAI
лмозмг

3

t>~

»{/

-и

ч

6

\0

Ы €8*

8 И 660л L~W

Ct' U0

м

/

J

1

ОА2
8ПШ76

V

[О

яз д
/жИ

12 Т

ГЛ*

*16

8П
ш

сго -L
юоо ““

W х*,л

/Ш21А

т

МША

> 9

‘ I., S61

в J

Т лл

1 но*

I

М3076*

^М10

13 сиюоо

Св!

!

г

0033*л

Ю*

859,
200

62!
юс-

CJJ
O.OJJ

II л*

шунопо*
&3и/пг.ч

И _

021
ООЗЗлнШ
88П1А

S3

НИ
833616
3 1

829 (Зн	j

С28 =г 82$

____II_____1 Мри
026 11560 ши*м

11 1 A2Jt,i»
PJwz/л

7w xzf Д
too W./k,

15

С48 82

816961

Ж

09? 56

/хл7~]

!б

rF
iooti

830

ио

сзз
66

по

ЗАЗ
(W)

э m

CH
0Ot*A

SA5(MS)
ноле
*ОШ

828
О>

* CSC
62

I УОС
8/1056

1 WAI

из
ЧЗНб

1л

I

2 !

=j= C9S



220*'*
А 166

853 W



83/
П0<

855

Юл

(СЯН6Ю



0.033 ш

изы

/г

vw
кит

SAt(K29)

6Ar
аззгл^в

SAC



5'

052
по

Рис. 2

и с малогабаритной спиральной антен-
ной или с любой другой, в том числе и с
наружной с волновым сопротивлением 50
Ом и КСВ в рабочем диапазоне не более
3,5; дальность связи в этом случае зави-
сит от действующей высоты антенны.

Для питания ПП от внешнего источни-
ка служит разъем ХР1: при соединении с
ним ответного разъема включается за-
щитная цепочка R54.VD8, ограничиваю-
щая ток заряда батарей питания.

Питающезаряднсе устройство обеспе-

чивает питание ПП от бытовой сети на-
пряжением 220 В (режим "Работа"), при
этом аккумуляторы находятся в буфер-
ном режиме; в режиме "Заряд” обеспе-
чивается паспортный зарядный ток акку-
муляторов типа ЦНК-0,45.
