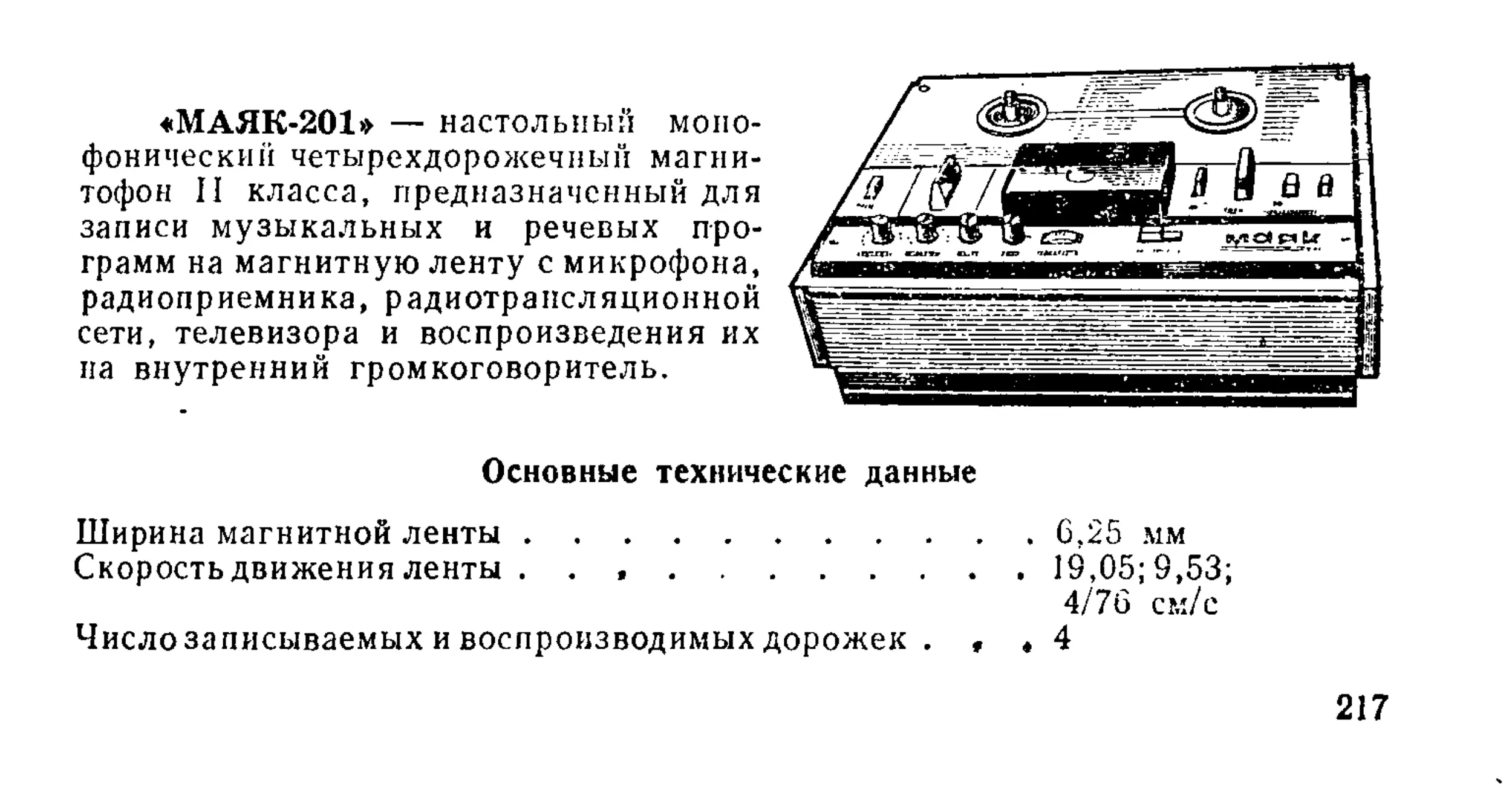

«МАЯК-201» — настольный моно-
фонический четырехдорожечный магни-
тофон II класса, предназначенный для
записи музыкальных и речевых про-
грамм на магнитную ленту с микрофона,
радиоприемника, радиотрансляционной
сети, телевизора и воспроизведения их
па внутренний громкоговоритель.
Основные технические данные
Ширина магнитной ленты...........................6,25 мм
Скорость движения ленты..........................19,05; 9,53;
4/76 см/с
Числозаписываемых и воспроизводимых дорожек . , . 4
217
Длительность непрерывной записи и воспроизведения
на одной дорожке катушки L18 при скорости, см/с:
19,05	45 мин
9,53	4 , ... 90 мин
4,76	. .	.......................... ,	180 мин
Длительность перемотки, не более	315 с
Чувствительность для входа, не хуже:
«Микрофон» . « .......................................0,3 мВ
«Радиоприемник» . ...................  .	, . , 10...30 мВ
218
Тб МП25А 6
Рие. erf. Принципиальная электрическая
схема магнитофона «Маяк-201» (переклю-
чатель рода работ в положении «Воспро-
изведения»),
«Звукосниматель» ................................150...500 мВ
«Линия»..........................................10...30 В
Рабочий диапазон частот при скорости, см/с:
19,05	.......................................... 40...16000 Гц
9,53	.......................................... 63...12500 Гц
4,76	.......................................... 63...6300 Гц
Относительный уровень шумов, не хуже.................42 дБ
Коэффициент нелинейных искажений, не'более .... 4%
Коэффициент детонации при скорости, см/с, не более:
19,05	. 0,2%
219
9,53	........................................ 0,3%
4,76	.......................................0,5%
Частота тока	подмагничивания, не менее............70 кГц
Источник питания................................... Сеть 50 Гц
напряжением
127/220 В
Напряжение питания................................. 22 В
Номинальная выходная мощность на акустическую
систему:
внутреннюю........................................2 Вт
внешнюю.......................................4 Вт
Максимальная выходная мощность на внешнюю акусти-
ческую систему....................................8 Вт
Диапазон регулировки уровня воспроизведения, не менее 50 дБ
Диапазон регулировки тембра, не менее.............15 дБ
Потребляемая мощность, не более...................60 Вт
Габаритные размеры................................. 432X332X	165 мм
Масса.............................................11,5 кг
Принципиальная схема магнитофона состоит из схем универсального
усилителя, усилителя мощности, генератора подмагничивания и стирания
с индикаторным каскадом и выпрямителя (рис. 88).
Универсальный усилитель выполнен на пяти транзисторах и делится
на два каскада: предварительный линейный и корректирующий усилители.
Предварительный линейный каскад усилителя выполнен на двух транзисто-
рах Т1 и Т2 по схеме с гальванической связью, охвачен отрицательной
обратной связью по переменному току с части коллекторной нагрузки Т2
на эмиттер Т1 и термостабилизирован по постоянному току с эмиттерной
нагрузки Т2 в цепь базы Т1.
Каскад корректирующего усилителя выполнен на трех транзисторах
ТЗ...Т5 по схеме с гальванической связью, охвачен отрицательной обратной
связью по переменному току с коллектора Т4 на эмиттер ТЗ и термостабили-
зирован по постоянному току с эмиттерной нагрузки Т4 в цепь базы ТЗ.
Высокочастотная коррекция как в режиме записи, так и в режиме воспроиз-
ведения осуществляется последовательным контуром L1C9 при скорости
4,76 см/с, L1C10 — при скорости 9,53 см/с и L1C11 — при скорости 19,05 см/с.
Высокочастотная коррекция в режиме воспроизведения регулируется резис-
торами Р.17 (R19, R24), а в режиме записи — R18 (R23, R26)\ низкочас-
тотная коррекция в режиме воспроизведения — цепочками обратной связи
C15R37R33, C15R37R34 и C15R37R38 в зависимости от скорости движения
ленты, в режиме записи — цепочкой обратной связи C13R31.
В режиме записи между каскадами предварительного линейного и кор-
ректирующего усилителей включается регулятор уровня записи R20. На-
пряжение выхода универсального усилителя через делитель R39R40 посту-
пает на регулятор уровня воспроизведения R47 и на гнездо «Линейный
выход» (Ш5).
Высокочастотный генератор подмагничивания и стирания выполнен
по двухтактной схеме на транзисторах Тб и Т7. Частотоопределяющими эле-
ментами генератора являются конденсатор С21 и индуктивность стирающей
магнитной головки. Ток подмагничивания регулируется резисторами
R35 и R36.
При выполнении записи на имеющуюся уже на ленте запись стирающие
головки, не стирая первичной записи, отключаются, а обмотка, питающая
стирающие головки, нагружается эквивалентной индуктивностью катушек
L2 или L3.
Выпрямитель индикатора уровня записи собран на диодах Д1 и Д2
по схеме удвоения напряжения. Усилитель мощности выполнен на транзис-
торах Т8...Т13 по схеме с гальванической связью между каскадами. В уси-
лителе применена симметричная схема питания и непосредственная связь
выходных транзисторов с громкоговорителями, а также глубокие отрица-
220
о
Рис. 89. Расположение узлов и деталей на платах' универсального усилите-
ля (а), усилителя мощности (б) и генератора (в) магнитофона «Маяк-201».
тельные обратные связи по постоянному и переменному току. Резистором
переменного сопротивления R64 устанавливается симметрия плеч, a R73 —
номинальный ток холостого хода усилителя.
Для увеличения температурной стабилизации в уси.-,И1еле применены
диод ДЗ и терморезистор R72. С помощью конденсатора С41 устраняется
самовозбуждение в области высоких частот. В усилителе применена раз-
дельная регулировка тембра низких (R50) и высоких (R46) частот.
Источник питания построен на трансформаторе Тр2 и полупроводнико-
вых диодах Д4...Д7, которые обеспечивают получение двух выпрямленных
напряжений 22 В, симметричных относительно корпуса по величине и про-
тивоположных по полярности.
Механизм транспортирования магнитной ленты магнитофона «Маяк-201»
по конструкции аналогичен механизму магнитофона «Сатурн-301».
Конструкция и детали. Корпус магнитофона — деревянный, покрыт
шпоном из ценных пород дерева. Декоративная решетка на лицесой панели,
фальшпанель, верхняя и нижняя крышки выполнены из ударопрочного
полистирола. На передней стенке корпуса установлен громкоговоритель.
В передней части корпуса вмонтирована откидная ручка. Сверху магнито-
фон закрывается крышкой.
На лицевой панели магнитофона расположены; ручки регулировки гром-
кости, тембра, уровня записи; переключатели скорости движения ленты,
включения и выключения сети, рода работы механизма транспортирования
магнитной ленты, для включения режима «Наложение записи на запись»
и дорожек; кнопки включения магнитофона в режим записи, временной
остановки ленты и индикатора уровня записи.
На правой боковой стенке корпуса расположены разъемы для подклю-
чения внешней акустической системы, головных телефонов, радиоприемника,
радиотрансляционной сети, микрофона и звукоснимателя, а также соответ-
ствующие кнопки включения входов.
Схема магнитофона выполнена на отдельных печатных платах из фоль-
гированного гетинакса. Расположение узлов и деталей на платах показано
на рис. 89.
В магнитофоне применены-, резисторы R12, RI7 ...R19, R24, R35, R36,
R53, R57, R64 — типа СПЗ-la, R80 — типа ПЭВ, R20, R46, R47, R50 —
типа СПЗ-12, R77...R79 — типа МОН-2, R72 — типа ММТ-136, остальные —
типа ВС; конденсаторы CI0...CI3, С27, СЗО, СЗЗ, С36 — типа МБМ, СП,
С15, С22, С26, С37 — типа БМ-2, С8, С20, С41 — типа КД, С17, С18, С21 —
типа КСО, С24, С28 — К10-7В, остальные —типа К50.
Краткие данные намоточных узлов. Трансформатор генератора Тр1:
обмотка I—2 — 300 витков, сопротивлением 11,4 Ом, обмотка 3—4, 4—5 —
60 витков, сопротивлением 3 Ом; все обмотки намотаны проводом ПЭВ-1
диаметром 0,16 мм. Сердечник трансформатора Тр1 типа 4Г-23-8а. Катушка
коррекции L1-, обмотка 1—2 — 155 витков, сопротивлением 3,5 Ом, обмотка
2—3 — 360 витков, сопротивлением 9,8 Ом; все обмотки намотаны проводом
ПЭВ-1 диаметром 0,16 мм; сердечник катушки из феррита марки 600 НН раз-
мерами 3,5Х 13 мм. Эквиваленты стирающих головок L2, L3 — 300 витков
из провода ПЭВ-1 диаметром 0,16 мм, сопротивлением 6,4 Ом; сердечник
из феррита марки 600 НН размерами 3,5Х 13 мм. Катушки фильтров L4
и L5-. 760 витков из провода ПЭВ-1 диаметром 0,16 мм, сопротивлением
19,8 Ом; сердечник из феррита марки 600 НН размерами 3,5Х 13 мм.
Данные силового трансформатора приведены в табл. П4 приложения 1,
