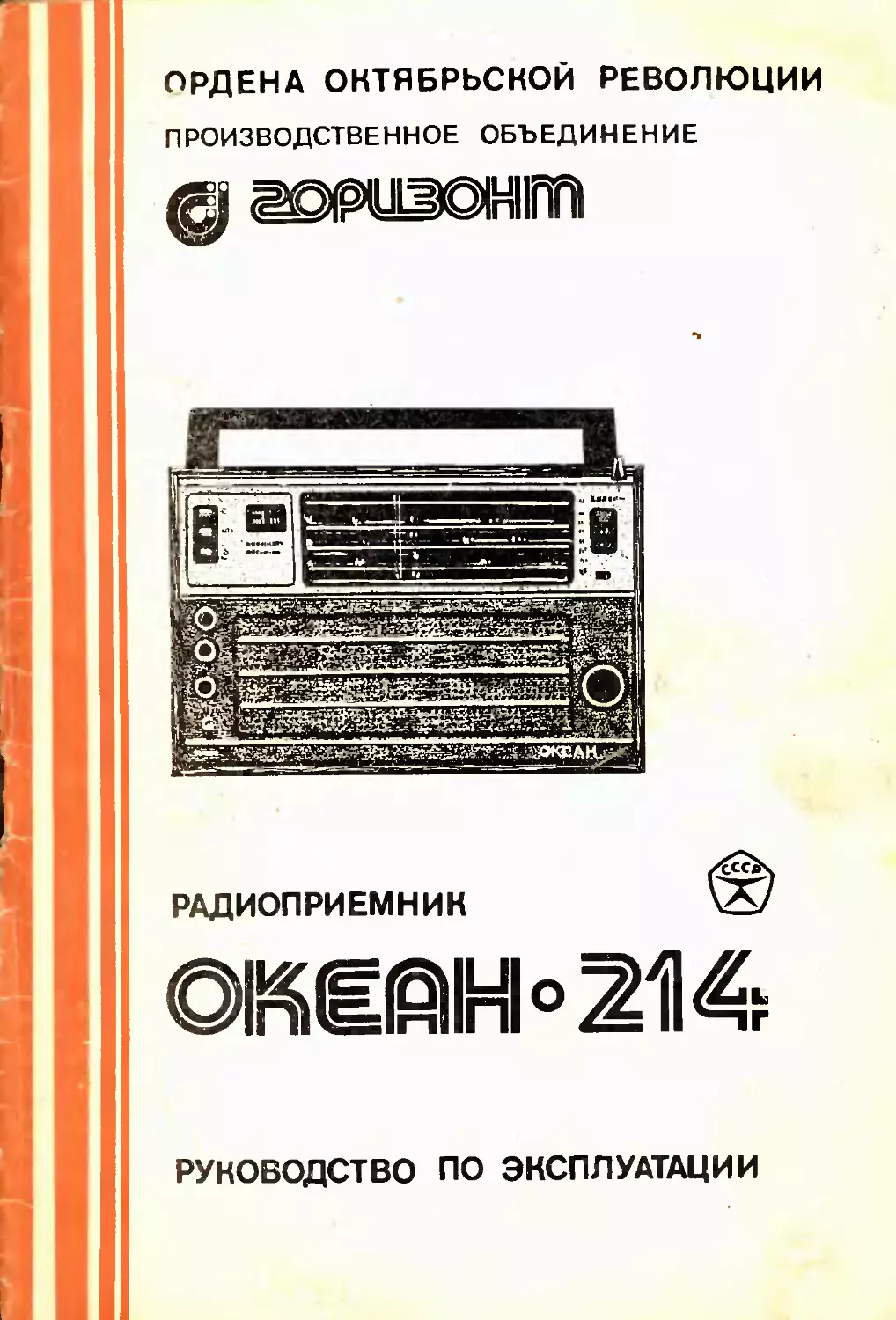

ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
РАДИОПРИЕМНИК
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ УКАЗАНИЯ
При покупке приемника требуйте проверки его работо-
способности и звучания.
Проверьте наличие гарантийного и отрывного талонов в
руководстве по эксплуатации при покупке приемника и при
регистрации его в ателье. Отрывной талон на гарантийный
ремонт вырезают работники обслуживающей организации
после того, как работа фактически выполнена.
Убедитесь в том, что в гарантийном и отрывных талонах
поставлены штамп магазина, разборчивая подпись или штамп
продавца и дата продажи.
Помните, что при утере руководства по эксплуатации
Вы лишаетесь права на гарантийный ремонт. .
Проверьте сохранность пломбы на задней стенке прием-
ника и его комплектность.
Прежде чем включить приемник, внимательно ознакомь-
тесь с настоящим руководством по эксплуатации.
Оберегайте штыревую антенну от поломок, не изгибайте
ее и не носите приемник с выдвинутой антенной.
После хранения приемника в холодном помещении или
перевозке в зимнее время1 дайте ему прогреться до комнатной
температуры в течение 2—3 ч.
Пользуясь приемником вне помещения, оберегайте его
от влаги и прямых солнечных лучей. Помните, что при силь-
ном нагреве качество работы приемника ухудшается.
Внимательно следите за состоянием источника питания.
Не реже 1—2 раз в месяц проверяйте внешний вид элемен-
тов. При обнаружении вытекания содержимого элемента или
ухудшения звучания приемника, что может служить призна-
ком разряда источника питания, необходимо заменить эле-
менты новыми. Не оставляйте в приемнике разряженные
элементы.
При длительных перерывах в работе приемника не оста-
вляйте в нем элементы питания. .
Питание приемника осуществляется от шести элементов
«373» (либо аналогичных) или от сети напряжением 220 В.
При питании приемника от батареи элементов шнур пи-
тания должен быть отключен от штепсельной розетки.
2. КОМПЛЕКТ ПОСТАВКИ
Приемник 1 шт.
Элементы питания «373» 6 шт.
Сетевой шнур (заводом-
изготовителем он укла-
дывается в отсек пита-
ния для батарей} 1 шт.
РЭ с гарантийным н от-
. рывным талонами на
приемник 1 экз.
Комплект упаковки 1 шт.’
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемы* волн (частот), м, не уже:
длинные волны ДВ 2027,0—1050,0 (148— 285 кГц);
средние волны СВ 571,4— 186,7 (525—1607 кГц);
короткие волны КВ5 76—50 (3,95—5,95 МГц);
КВ4 49 (5,95—6,20 МГц);
квз 41 (7,1 —7,3 МГц);
КВ2 31 (ЭДО—9,77 МГц);
КВ1 25 (11,7—12,1 МГц);
ультракороткие волны УКВ 4,56—4,06 (65,8—74,0 МГц).
Чувствительность, ограниченная усилением, при приеме на внутреннюю
ферритовую антенну, мВ/м, не хуже:
в диапазоне ДВ » 0,5
в диапазоне СВ 0,3
Чувствительность, ограниченная усилением, при приеме на штыревую
антенну,' мкВ/м, не хуже:
в диапазоне КВ 85
в диапазоне УКВ 20
Односнгнальная избирательность по соседнему каналу при расстройке
±9 кГц в диапазонах ДВ н "СВ, не менее 36 дБ.
Диапазон воспроизводимых частот по. звуковому давлению, Гц, не уже:
• в диапазонах ДВ. СВ, КВ - 125—4000
в диапазоне УКВ 125—10000
Номинальная выходная мощность приемника 0,5 Вт.
Максимальная выходная мощность 0,9—1,3 Вт.
Потребляемая мощность при работе от электрической сети,
не более 5Вт.
Ток, потребляемый приемником, при питании от батарей при средней
громкости 60—70 мА. >
Питание приемника осуществляетси от шести элементов «373» либо
аналогичных. Продолжительность работы приемника при питании от эле-
ментов «373» составляет более 120 ч (при средней громкости). Расход
батареи зависит от громкости приема,
В стационарных условиях приемник может питаться от электросети
напряжением 220 В. При этом.шкала приемника постоянно освещена.
Колебании напряжения сети не должны превышать^ % номи-
нального значении. »
Габаритные размеры приемника 358X 256X122 мм. '
Масса приемника без источника питания 4,0 кг.
Содержание драгоценных материалов:
золото—0,0295 р,
серебро—1,9429 г.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Во избежание несчастных случаев нельзя включать при-
емник в электросеть при снятой задней стенке.
Не оставляйте без присмотра включенный в электросеть
приемник на длительное время. При прекращении работы
обязательно отключите шнур питания из розетки электросети.
5. КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
Приемник 2-й группы сложности «Океан-214» соответст-
вует требованиям ГОСТа 5651-82, техническим условиям
2.021.078 ТУ и предназначен для приема радиовещательных
станций в диапазонах длинных, средних, коротких и ультра-
коротких волн.
Приемник имеет 8 диапазонов: длинноволновый, средне-
волновый, 5 коротковолновых и ультракоротковолновый.
В приемнике имеются вспомогательные устройства:
плавная регулировка тембра по высоким и низким зву-
ковым частотам;
отключаемая система автоматической подстройки часто-
ты (АПЧ) в диапазоне УКВ;
магнитная антенна в диапазонах ДВ и СВ;
индикатор настройки;
телескопическая поворотная антенна в диапазонах
УКВ и КВ;
подсветка шкалы;
встроенный блок питания от сети переменного тока.
Приемник имеет устройства для подключения:
внешней антенны ДВ; СВ, КВ диапазонов;
заземления;
магнитофона на запись;
миниатюрного телефона;
сети переменного тока 220 В.
Внешний вид приемника с обозначением элементов
управления показан на рис. 1.
Вид приемника со стороны задней стеики с обозначением
разъемов подключения внешних устройств показан иа рис. 2.
Укладка элементов питания в отсеке питания приемника
показана на рис. 3.
6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
С ПРИЕМНИКОМ
Установка батареи питания и работа приемника
от батареи элементов питания
Снимите крышку отсека питания, предварительно нажав
вниз на фиксаторы крепления крышки.
Вставьте в отсек элементы питания в соответствии со
схемой, имеющейся на стенке отсека, обернув их предвари-
тельно в полиэтиленовую пленку. Обратите внимание на’пра-
вильность расположения элементов в отсеке питания (рис. 3),
так как неправильная установка их приводит к выходу при-
емника из строя.
Установите крышку отсека питания на место до ее фик-
сации.
Включение преемника осуществляется включением (на-
жатием) кнопки БАТ. (кнопка 1, рис. 1).
Выключение приемника производится повторным нажа-
тием .кнопки 1 (кнопка отжата).
Подсветка шкалы осуществляется включением (нажа-
тием) кнопки 3 (рис. 1). Выключение подсветки шкалы про-
изводится повторным нажатием кнопки 3.
Длительное включение подсветки шкалы при питании
приемника от элементов приводит к преждевременному их
разряду.
Включение л электросеть
Подключите розетку сетевого шнура к вилке подключе-
ния сети переменного тока 4 (рис. 2).
Включите вилку шнура питания в штепсельную розетку
электросети.
При работе приемника от электросети постоянно горят
лампочки подсвета шкалы приемника и освещено окно инди-
катора включения сети 11 (рис. 1); кнопка БАТ. должна
быть отжата (выключена).
Настройка приемника
Для включения нужного Вам диапазона ручку переклю-
чателя диапазонов поверните так, чтобы против окна на
шкале приемника находился указатель этого диапазона.
Вращая ручку настройки, установите стрелку на деление
t шкалы, соответствующее длине волны необходимой Вам
* станции. Затем медленным вращением ручки настройки в
обе стороны подстройте приемник.
Рис. 1. Радиоприемник <Океан-214». ВИД СПЕРЕДИ:
1 — кнопка включения я выключения приемника при питании от батареи
элементов; 2 —кнопка выключения автоматической подстройки частоты
(АПЧ); 3—кнопка включения и выключения подсвета шкалы; 4 —ручка
регулятора громкости; 5 —ручка регулятора тембра высокой частоты; 6 —
ручка регулятора тембра низкой частоты; 7 — индикатор настройки; 8 —
телескопическая антенна; 9 — указатель диапазонов; 10 —ручка переклю-
чателя диапазонов; 11 — индикатор включения сети; 12 — ручка настройки.
При приеме в диапазонах длинных или средних волн
приемник поверните вокруг вертикальной оси до получения
наилучшего приема при минимальных помехах.
Включив любой из коротковолновых диапазонов, осто-
рожно выдвиньте штыревую антенну сначала .за головку,
а затем каждое звено в отдельности до упора (всего
8 звеньев). При выдвижении 8-го звена слегка поворачивайте
его вокруг вертикальной оси так, чтобы вышел поворотный
механизм антенны. Не прилагайте больших усилий при вы-
движении штыревой антенны и вращении ручек управления.
Рис. 2. Радиоприемник «Океан-214». ВИД СЗАДИ:
1 — розетки подключения внешней антенны ДВ, СВ, КВ; 2 — розетка под-
ключения телефона; 3 — розетка подключения магнитофона на запись;
4— вилка подключения сети переменного тока (220 В); 5 —крышка отсека
батареи питания.
Прием на ДВ, СВ и КВ диапазонах может быть осуще-
ствлен . на внешнюю антенну.
В связи с высокой чувствительностью приемника допу-
скается появление прерывистого звука в момент переключе-
ния диапазонов. Поэтому переключение диапазонов рекомен-
дуется производить при пониженной громкости.
Принимая ультракоротковолновые радиостанции, распо-
ложенные на значительном (40—60 км) расстоянии от места
приема, штыревую антенну • следует наклонить и, вращая ее
(только за 8-е звено) вокруг вертикальной оси, определить
положение, прн котором качество приема будет наилучшим..
Рис. 3. Укладка элементов питания.
Стабильность настройки приемника в диапазоне УКВ обес-
печивается автоматической подстройкой частоты, которую
выключают нажатием кнопки АПЧ до фиксированного
положения.
Мощные и местные станции не рекомендуется слушать
при максимальной громкости, так как при этом из-за пере-
грузки приемника могут появиться искажения и другие по-
мехи, особенно при неточной настройке на станцию.
О точности настройки на станцию Вы можете судить по
максимальному отклонению стрелки индикатора настройки
или на слух — по неискаженному звучанию.
В выключенном приемнике стрелка индикатора настрой-
ки находится в правом конце шкалы индикатора, при вклю-
чении приемника стрелка перемещается в левую часть шка-
лы индикатора. При настройке приемника на принимаемую
станцию максимальное отклонение стрелки индикатора впра-
во свидетельствует о точности настройки на станцию. •
Местоположение нужной Вам радиовещательной стан-
ции можно запомнить по линейке шкалы, обозначенной
цифрами 1—10.
Вращением ручек регуляторов тембра можно установить
желаемый тембр звучания.
В радиоприемнике предусмотрена возможность индиви-
дуального прослушивания передач на головной телефон типа
ТМ-4 со штекером Ш2П, при включении которого в розетку
подключения телефона 2 (рис. 2) 'основной громкоговоритель
приемника отключается.
Магнитофонная запись
Приемник может быть использован для звукозаписи на
магнитофон, который подключается к приемнику с помощью'
специального шнура, имеющегося в магнитофоне.
Уровень записи регулируется только ручками управле-
ния * магнитофона.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Приемник «Океан-214> соответствует утвержденному
образцу.
Изготовитель гарантирует соответствие приемника тре-
бованиям стандарта ГОСТ 5651-82 и техническим условиям
2.021.078 ТУ при соблюдении владельцем правил эксплуата-
ции, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации приемника «Океан-214>
24 месяца со дня продажи через розничную торговую, сеть.
При отсутствии в гарантийном и отрывном талонах даты
продажи и штампа магазина гарантийный срок исчисляется
со дня выпуска изделия заводом-изготовителем.
В течение гарантийного сроКа эксплуатации владелец
имеет право на бесплатное обслуживание приемника, а в
случае нарушения его работоспособности — на бесплатный
ремонт по предъявлении гарантийного талона. При этом за
соответствующий вид обслуживания вырезается отрывной
талон.
Обслуживание и ремонт приемника производятся ре-
монтным предприятием, обслуживающим район, в котором
проживает владелец.
Информацию о ремонтных предприятиях, производящих
гарантийный ремонт, можно получить в ближайшем мага-
зине радиотоваров.
Без предъявления гарантийного и отрывного талонов
или при нарушении сохранности пломбы на приемнике пре-
тензии к качеству работы не принимаются и гарантийный
ремонт не производится.
В течение гарантийного срока эксплуатации, установлен-
ного на приемник, ремонт производится за счет владельца
в случае, если он эксплуатирует его не'в соответствии с на-
стоящим руководством по эксплуатации.
Обмен неисправного приемника осуществляется через
торговую сеть по предъявлении ^правки ремонтного пред-
приятия и гарантийного талона в соответствии с действую-
щими республиканскими правилами обмена промышленных
товаров, купленных в розничной торговой сети государствен-
ной и кооперативной торговли.
Гарантийный и отрывной талоны приведены в прило-
жениях 1—2а. ,
Схема принципиальная электрическая радиоприемника
«Океан-214» приведена в приложении 3.
Приложение 1
Действителен по заполнении
Минское производственное объединение «Горизонта
£
Цена 135 руб. (без элементов питания)
Дополнительный прейскурант № 084-1979/296
ГАРАНТИЙНЫЙ ТАЛОН
Приемник «Океан-214» заводской №.
Дата выпуска
Представитель ОТК предприятия-изготовителя
Адрес для предъявлений претензий к, качеству:
220759. г. Минск, МПО «Горизонт».
Двтг продажи
Продавец
Заполняет предприятие-изготовитель
11161
Заполняет то
яц, год)
(числа
Штамп Marl^ifijta
Поставлен на гарантийное обслуживание
ремонтного предприятия)
Гарантийный номер .
/Беновен
^1,5мВ
ЛПТмв
-5мВ
ОТВ
Vo7
— VJS—
КТ3126Б
05
=i=51
и,Пыж l/g
R26
22
26
50 мк
Ж
5,6 к г
53к
6
КДЮ5Б
УЗ
КДЮ56
VII
КТ3155
013
2к
_Л_
КТ315Г
шп
\R33
! Б.Вк
Ж
]4,7к
03
1 Змк
V19
^9б
Ж 1
V4
КД 105Б
SZ 7\V5_
010
ЮООмк 00
_ С 22
О,О47мк
R25
С9 г
0,068мк -
41 ! !Ж
813.1_ LIS’
<71
\6№ ,__,
- 22
0,068
28
О -
1 К174 УН7 4
R20
0,8
120 \ R34
• Ж 5,1к
92ВЛ^\
7* ~]№к|
.4=Г
й! и
5131265
СЮ
0,033
мл|
96
680
~V51O I
ЕЗч
0,01мг,
R13
820
07
,______М
1й/ и _
_ 08
VS
7Н КТ312ББ
о2
4,0
ш ~т"
2?/7Ц£77 -
-J- ОДЙмк
023
0,033мк
-Г7-СИ.
О, ОЗЗмк
Ю
СБ
0,01мк
_J9
КТ645А
1:27.
50мк
R22
560
ИЗО
-Г" 0,015мк
1523
- С19
о/м
Иж
14 ? Vs®*
77
Г}." 0-5_
7" и 0,15мк
-L-.CB
600
3
1ПН^2/
+ уООмк
Еж
\^39
ю
+ \C12_
[ЮОмк
013-
1000
R27
1,8 к
/74
\±=СЭ7_
50 мк
lOffps \сдо_
ЗИ lew
Ф ЦТ—
^Д9В
L13.2
V2B
7^°,
4,7к
9Л\
172/
\ 7_ Д20
958
710
dies
1^1 2Ак
Jte_____।
111 1 Юмк
кт
-I— 0,047мк\
R39
KT315/R
=±С35
R24
5,Бк
R53
В,2к
R51
68к
059
^гззоо
----W 17к
КТ 209Б
057
0.068 мк
-1- 051
6800
КО
1В
28
716
R30
15к
540
5мк
Н2 ИЗ
ОБО
~ 0,047мк
29.30
2Ь блок
ПИТАНИЯ
V12
7ГШг
R45
47
F-D.5A 7
1000мк
32
014
470
Ж
0,7
d C15
ТХ-.С20
0,15м К
О,О47мк
VJ._
КТЗЮб
КД1055
500мк
А5
3 81.3
ХН
ш
\7 1/7 =4=023
-*-1— W«
а
в
згдш-о-1
нтель 34 А1
Блок УКВ-2-01С
ПРИМЕ Ч А Н И Я:
1. Первая цифра позиционного обозначения в тексте соответствует номеру блока.
2. Переключатель диапазонов установлен в положении УКВ.
3. Переключатель 4S1.1 и 4S1.2—в положении «Сеть включена», переключатель 4S1.3 — в поло-
жении «АПЧ включена».
4. Режимы транзисторов 3V6, 3V8, 3V10, 3V15 блока УРЧ-ПЧ по постоянному току указаны
в вольтах, измерены при напряжении питания 9 В относительно коллектора транзистора 3V13; ре-
жимы остальных транзисторов и микросхемы измерены относительно общей цепи прибором с
входным сопротивлением не меиее 100. кОм/В.
5. Режимы транзисторов 1V1, 1V2, 1V3, 3V6, 3V18 указаны при включенном УКВ — диапазо-
не, остальных — при включенном диапазоне СВ.
6. Допустимые отклонения рабочих режимов± 15%.
7. Режимы транзисторов по переменному току указаны цри выходной мощности 50 мВт н
максимальной громкости: в числителе — при приеме ЧМ станций; в знаменателе — при приеме
АМ станций.
8. Режимы усилителя 34 по переменному току указаны при номинальной выходной мощности
0,5 Вт иа частоте 1000 Гц.
9. Конструкция и схема приемника постоянно улучшаются, поэтому принципиальная схема
приемника может отличаться от прилагаемой.
*- АЗ Блок УР4-ПЧ.
li B/IKIS
Ршшшение БыНоооЕ раоиюлашй /=*. 3 Бу \зУд aj \Дг е ===5 ; •2 гпз.. ЭВ7 л п п 1 1 п пп 23^6 И__ Э
Тип КТЗ/5Б КТЗ/5Г КТ3/5 Ж ктзз9Ш КТЗБВБМ КТ645А KT3I07B КТ299Б КТ8/7А кту/п KT3J2E А КТ3126 б
Обозначение по схеме зуи, 3VI4, т 4 VI 3V1B 1V2, 1V3 IV/ 3V9 3V16 SV13 4V2 4П 3V6 3V7.3VB. 3V/0.3V15
ВНИМАНИЕ! В приемнике может быть установлен трансформатор ТП-8-3 с измененной мар-
кировкой выводов вторичных обмоток (выводы 9 и 10—13В; 11—12—4,5В),
А4 Усилитель 34
АЗ Блок УРЧ-ПЧ
СХЕМЫ ПЕЧАТНЫХ ПЛАТ
иг
V/&
Z//1
47
1Ц
15
*3
А4 Усилитель 34
I---
Z/5
C5S
.CSS
561п*
С17
л??_______гиг,
Т5Т---ГЗТ
Ч!Н
СИ
сз
С60.
О *1
15
VJ
РЕЗИСТОРЫ: МЛТ-0,5-4Р17, 4R19, 4R20; СПЗ-4аМ-4К7, 4R10: Cn3-226-3R26
ЗРЗО, 3R49, 3R50; Cn3-30a-4Rl; С1-4-0,125 —остальные. '
КОНДЕНСАТОРЫ: КД-1-1С1, 1С2, 1СЗ, 1С8, 1С11, 1С14, 1С20, 1С24-
КД-26-ЗС1; КТ-1-М47-1С12, 1С15, 1С22, 1С23, ЗС15, ЗС16, ЗС18, ЗС20, ЗС25
ЗС26, ЗС29, 3C31, ЗС45, ЗС55; КТ-1-М750-1С10, 1С18, 2С1, 2С2, 2С4, 2С6 2С7
2С8, 2С21, 2С22, 2С24, 2С25, 2С27, 2С28, 2С29, 2С31, 2С32, 2С34, 2С36, 2С38
2С39, 2С41. 2С43, 2С45, 2С46, 2С48; КТ-1-М1500-2С10, 2С13, 2С15, 2С16, 2С18
2С20, 2С23, 2С26, 2С30, 2СЗЗ, 2С35, 2С37, 2С40, 2С42, 2С44, 2С47. ЗС47 ЗС54
ЗС58; КТ-1-Н90-1С5, ЗС2, ЗС45; КТ4-23-1С7; КПК-МП-2СЗ, 2С5, 2С9, 2С11 2С12’
2С14, 2С17, 2С19; К26-1-ЗС5, ЗС11, ЗС17, ЗС19, ЗС22, ЗС27, ЗС28, 3C32, ЗСЗЗ
3C53; К50-12-ЗС24, 3C36, 3C37, ЗС40, ЗС56, 4С1, 4СЗ, 4С7, 4С10, 4С11. 4С12
4С15, 4С17. 4С21; К73-9-4С2, 4С4, 4С5, 4С16; КЮ-7В — остальные.
ПЕРЕКЛЮЧАТЕЛЬ: П2К —4S1.
ГНЕЗДО ДВУХПРОВОДНОЕ: ГК2 — 4X2.
ВСТАВКА ПЛАВКАЯ — ВПТ6-5У(0,5А) — 4F.
Зак. 302. 1986 г. Т. 100 000, Тип. ПО «Горизонт».
