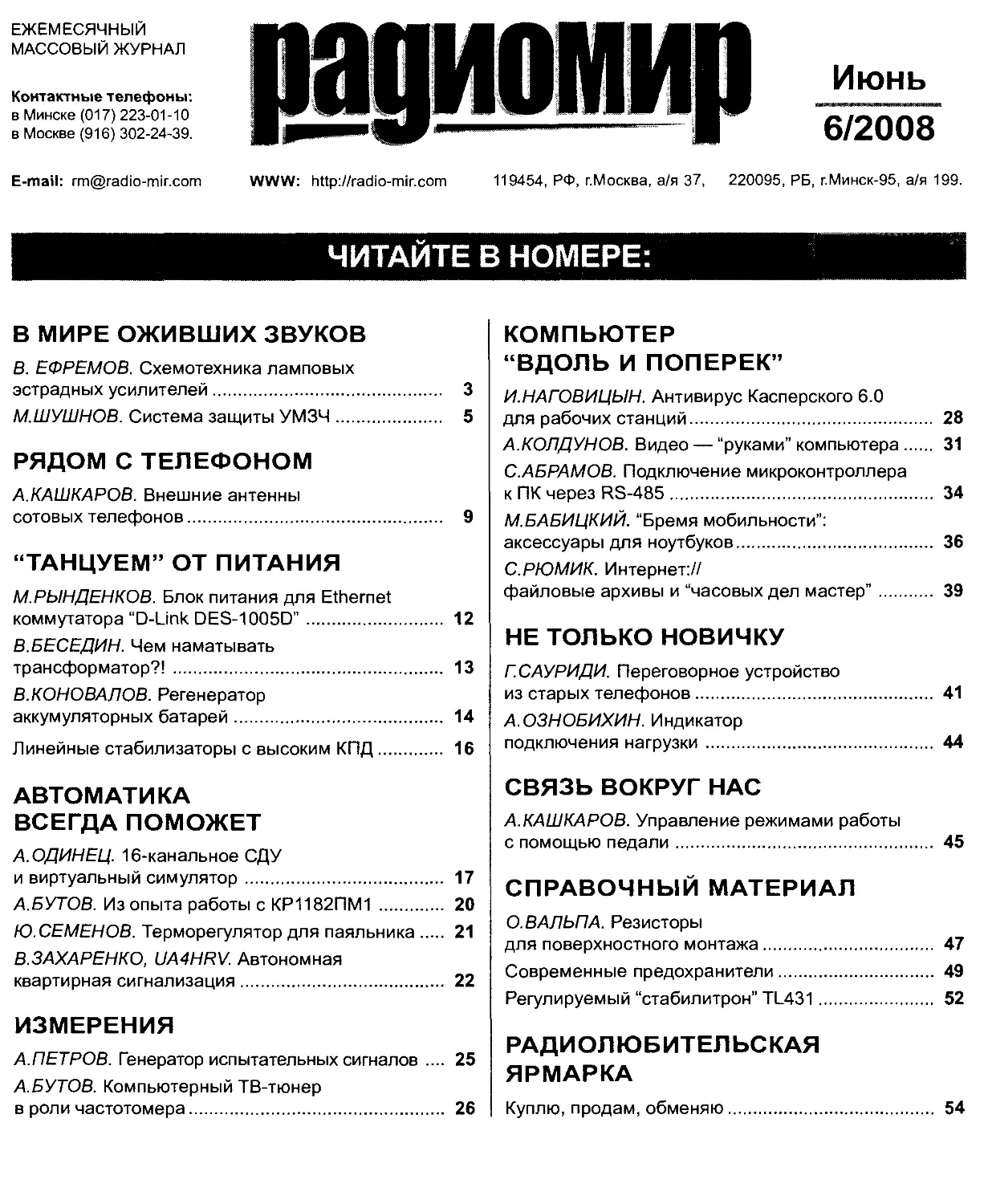

ЕЖЕМЕСЯЧНЫЙ
МАССОВЫЙ ЖУРНАЛ
Контактные телефоны:
в Минске (017)223-01-10
в Москве (916) 302-24-39.
цадиомир
Июнь
6/2008
E-mail: rm@radio-mir.com WWW: http://radio-mir.com 119454, РФ, г.Москва, a/я 37,	220095, РБ, г.Минск-95, а/я 199.
ЧИТАЙТЕ В НОМЕРЕ:
В МИРЕ ОЖИВШИХ ЗВУКОВ
В. ЕФРЕМОВ. Схемотехника ламповых
эстрадных усилителей................... 3
М.ШУШНОВ. Система защиты УМЗЧ.......... 5
РЯДОМ С ТЕЛЕФОНОМ
А.КАШКАРОВ. Внешние антенны
сотовых телефонов...................... 9
“ТАНЦУЕМ” ОТ ПИТАНИЯ
М.РЫНДЕНКОВ. Блок питания для Ethernet
коммутатора “D-Link DES-1005D”........ 12
В.БЕСЕДИН. Чем наматывать
трансформатор?! ...................... 13
В.КОНОВАЛОВ. Регенератор
аккумуляторных батарей................ 14
Линейные стабилизаторы с высоким КПД.... 16
АВТОМАТИКА
ВСЕГДА ПОМОЖЕТ
А.ОДИНЕЦ. 16-канальное СДУ
и виртуальный симулятор............... 17
А.БУТОВ. Из опыта работы с КР1182ПМ1 . 20
Ю.СЕМЕНОВ. Терморегулятор для паяльника. 21
В.ЗАХАРЕНКО, UA4HRV. Автономная
квартирная сигнализация............... 22
ИЗМЕРЕНИЯ
А.ПЕТРОВ. Генератор испытательных сигналов .... 25
А.БУТОВ. Компьютерный ТВ-тюнер
в роли частотомера.................... 26
КОМПЬЮТЕР
“ВДОЛЬ И ПОПЕРЕК”
И.НАГОВИЦЫН. Антивирус Касперского 6.0
для рабочих станций.................... 28
А.КОЛДУНОВ. Видео — “руками” компьютера  31
С.АБРАМОВ. Подключение микроконтроллера
к ПК через RS-485...................... 34
М.БАБИЦКИЙ. “Бремя мобильности”:
аксессуары для ноутбуков............... 36
С.РЮМИК. Интернет://
файловые архивы и “часовых дел мастер". 39
НЕ ТОЛЬКО НОВИЧКУ
Г.САУРИДИ. Переговорное устройство
из старых телефонов.................... 41
А.ОЗНОБИХИН. Индикатор
подключения нагрузки................... 44
СВЯЗЬ ВОКРУГ НАС
А.КАШКАРОВ. Управление режимами работы
с помощью педали....................... 45
СПРАВОЧНЫЙ МАТЕРИАЛ
О. В АЛЬП А. Резисторы
для поверхностного монтажа............. 47
Современные предохранители............. 49
Регулируемый “стабилитрон” TL431....... 52
РАДИОЛЮБИТЕЛЬСКАЯ
ЯРМАРКА
Куплю, продам, обменяю................. 54
ЧИТАЙТЕ В НОМЕРЕ 6/2008:
ДАТЫ, ФАКТЫ, СОБЫТИЯ
Сообщается о: юбилее радиовещательной станции
им.Коминтерна; постановлениях правительства РФ, ка-
сающихся радиочастотной службы; съезде общественно-
го объединения “Белорусская федерация радиолюбителей
и радиоспортсменов”; юбилее “Национального института
любительской радиосвязи” Индии; работе маяка 9H1LO/B;
изменении префикса, используемого радиолюбителями
Боснии и Герцеговины; специальных позывных, которые
будут использовать радиолюбители Хорватии и Италии;
сюрпризах, которые “преподносит” Солнце.
С.БАДЮЛЯ, EW1BH. РАДИОЭКСПЕДИЦИЯ EV90MF
Иллюстрированный рассказ о радиоэкспедиции, посвя-
щенной 90-летию Вооруженных сил Республики Беларусь.
Л.ШЕРМАН. СУДЬБЫ ЛЮДСКИЕ:
ФАМИЛИЯ НА ОБЕЛИСКЕ
Радиоэкспедиция в г.Чери ков, запланированная радио-
любителями Могилева, оживила воспоминания бывшего
жителя Черикова, отец которого погиб в этом городе в
годы Великой Отечественной войны.
Н.ЛАВРЕКА, UX0FF. ПОРАБОТАЕМ В ЧЕМПИОНАТЕ IARU,
ИЛИ “ЗА ДЕРЖАВУ ОБИДНО”
От имени команды радиостанции EM5HQ штаб-кварти-
ры Лиги радиолюбителей Украины автор приглашает чи-
тателей принять участие в чемпионате Международного
радиолюбительского союза (IARU) по радиосвязи на КВ.
ПРОГНОЗ ПРОХОЖДЕНИЯ НА КВ
Прогноз на июль 2008 г., составленный на середину меся-
ца на основе результатов работы программы lonCap при
следующих условиях: минимальный угол возвышения антен-
ны — 5?, мощность передатчика — 100 Вт, вероятность
приемлемого качества радиосвязи — 30%, максимально при-
менимая частота (МПЧ) — 50% от максимально возможной.
DX-INFO
Информация о QSL-менеджерах, подробные почтовые
адреса редких радиостанций и их менеджеров.
ДИПЛОМЫ
Приведены Положения дипломов “UDXA”, “WNCA”, “Спас-
камень", “Чувашия", “В.И.Чапаев”, “Югра 777” и “Сыщик”.
А.ЗИНЧЕНКО, RW3VZ. СОРЕВНОВАНИЯ
Календарь соревнований на июль и август 2008 г., По-
ложения соревнований “Canada Day Contest”, “Юг России”,
“DMC RTTY Contest” и “CQ WWVHF Contest”, а также крат-
кие итоги соревнований 2007 г. “Полевой день Сибири” и
“IARU HF Championship”.
CQ-QRP
Ведущий раздела приглашает читателей принять уча-
стие в необычных QRP-соревнованиях по радиосвязи на
КВ “Русское поле” и “Сделай сам”.
QUA BFRR
Публикуется “Регламент Любительской и Любительс-
кой спутниковой радиосвязи Республики Беларусь”.
Г.АГЛОДИН. “П-КОНТУР”: ОТВЕТЫ НА ЗАМЕЧАНИЯ
Автор подробно анализирует точность расчета П-кон-
тура при использовании различных методик.
В.РУБЕЖАНСКИЙ. ВЫСОКОЭФФЕКТИВНЫЙ
ПАССИВНО-АКТИВНЫЙ ПРЕСЕЛЕКТОР РПУ
Предложен один из вариантов устройства, повышаю-
щего отношение сигнал/шум на входе радиоприемного
устройства, а следовательно, — его реальную селектив-
ность.
С.ДЫЛДА, US5QBR. ПРАКТИЧЕСКИЕ КОНСТРУКЦИИ
ТЕХНИКИ ПРЯМОГО ПРЕОБРАЗОВАНИЯ
Энтузиаст и горячий поклонник техники прямого пре-
образования делится с читателями своими эксперимен-
тальными разработками, которые, при предельной про-
стоте, имеют неплохие параметры. Вниманию читате-
лей предложено несколько вариантов DSB приемника на
“активных” компонентах.
В.МИРОНЕНКО, EW1RT. ЛИНЕЙНЫЙ УСИЛИТЕЛЬ
МОЩНОСТИ НА ЛАМПАХ ГУ-50
В усилителе мощностью 300 Вт (на 4-х лампах
ГУ-50) используется силовой трансформатор ТС-270.
Благодаря оригинальным конструктивным решениям
усилитель имеет высокую линейность и надежен в ра-
боте.
АНТЕННЫ WINDOM И OCF
Подробный рассказ о внешне похожих антеннах, ко-
торые, тем не менее, работают на совершенно разных
принципах.
ДАЙДЖЕСТ
Обзор наибопее интересных материалов, опубликован-
ных в февральских номерах журналов Radio Communication,
QST, CQ и CQ DL.
ДОСКА ОБЪЯВЛЕНИЙ
Бесплатные объявления некоммерческого характера о
покупке, продаже или обмене радиолюбительской аппара-
туры и радиодеталей.
Схемотехн и ка
ламповых эстрадных
Транзисторный или ламповый? Этот вопрос в конце
прошлого века часто рассматривался в различных
“аудиофильских” изданиях. В настоящее время он, по
сути, уже не актуален, так как оба варианта пользуют-
ся спросом на рынке и прочно занимают свои места в
различных “нишах” звукотехники. Например, для до-
машнего аудиокомплекса в ряду современных стерео-
фонических усилителей класса High End предлагается
усилитель “Houston Mini-1998SE”, собранный на лам-
пах 12АХ7 и EL84 по двухтактной ультралинейной схе-
ме с трансформатором. Несмотря на ограниченную
выходную мощность (около 10 Вт на канал), качество
и динамика звучания усилителя с различной акусти-
кой, по оценкам экспертов, не уступает высококаче-
ственным транзисторным УЗЧ, развивающим гораздо
большую мощность [1].
Интерес к ламповой аудиотехнике в настоящее вре-
мя вызван не только ностальгией аудиофилов по како-
му-то особенному “прозрачному", “мягкому”, “лампово-
му" звучанию, но и реальными достоинствами лампо-
вых УЗЧ. Для практических целей выбор чаще всего
делают, исходя из реальных возможностей усилителя,
отвечающего конкретным требованиям. Например, по-
стройка и эксплуатация высококачественного лампо-
вого усилителя с однотактным выходным каскадом,
работающим в режиме класса “А”, по всем показате-
лям, в том числе и по экономическим, во многих слу-
чаях не оправдана.
Поэтому многие аудиофилы и музыканты по-прежне-
му отдают предпочтение классическому двухтактному
ламповому выходному каскаду с трансформатором, ко-
торый, собственно, и является важнейшим элементом,
определяющим параметры и качество работы усили-
теля в целом. Изготовить хороший выходной трансфор-
матор в домашних условиях достаточно сложно, а при-
обрести или заказать выполненный по всем правилам
— недешево. В последнее время появились предло-
жения использовать для ламповых УЗЧ в качестве вы-
ходных стандартные унифицированные трансформа-
торы типа ТАН или TH [2]. И хотя в этом случае не сто-
ит рассчитывать на получение максимально возмож-
ных параметров, такой вариант заслуживает внимания
благодаря доступности и практичности.
В настоящее время еще сохранились ламповые уси-
лители, используемые музыкантами и выпущенные
более 30 лет назад. Эта аппаратура, как правило, “го-
няется” до полного физического износа. Многолетний
опыт ее эксплуатации свидетельствует о надежности
ламповых усилителей. Многие экземпляры, произве-
В. ЕФРЕМОВ,
г.Ессентуки Ставропольского края.
усилителей
денные, например, такими фирмами как BEAG, TESLA,
MARCHAL и другие, хорошо сохранились. Их ремонт
чаще всего ограничивался заменой ламп и электроли-
тических конденсаторов.
В более сложных случаях приходилось заменять эле-
менты, от которых могли зависеть параметры усили-
телей. Некоторые элементы, например, резисторы, при
неисправности разрушались. При этом их номинал по
надписи определить было невозможно. Его подбира-
ли опытным путем, лишь бы усилитель заработал, так
как не все владельцы и ремонтники имели схемы ап-
паратуры. По этим причинам, а также в связи с повы-
шенным интересом к ламповой схемотехнике читате-
лей, возможно, заинтересуют схемы наиболее попу-
лярных в конце прошлого века эстрадных усилителей.
Эти схемы могут служить классическими образцами
высококачественных ламповых УЗЧ, которые совмес-
тно с хорошей акустикой как раз и обеспечивают то
качество звучания, по которому многие аудиофилы и
музыканты испытывают ностальгию.
На рис.1 показана схема усилителя “Marchal super
100РА”. Усилитель обеспечивает выходную мощность
100 Вт на 8-омной нагрузке. При этом коэффициент
нелинейных искажений не превышает 3% (регулято-
ры тембров установлены в среднее положение). Му-
зыканты используют данный усилитель чаще всего как
инструментальный.
УЗЧ имеет 4 высокоомных входа, то есть по два па-
раллельных: Вх1 и Вх2, соединенные через резисто-
ры R1, R2; ВхЗ и Вх4, соединенные через резисторы
R7 и R8. Смешанные сигналы попарно усиливаются
отдельными предварительными усилителями на сдво-
енном триоде VL1 (ЕСС83) и через регуляторы уровня
R10 и R13 подаются на следующий каскад усиления
— лампу VL2 (ЕСС83), который также выполняет роль
смесителя. При этом частотная характеристика по вхо-
дам 1 и 2 (на выходе катодного повторителя второго
триода VL2) — линейна, а по входам 3 и 4 имеет
подъем в области высоких частот, что достигается эле-
ментами пассивной частотной коррекции С5, С7, R12.
Эффект звучания, получаемый в результате такой кор-
рекции, называют “бриллиант”.
Кроме того, в предварительном усилителе имеются
три регулятора тембра раздельно по низким, средним
и высоким частотам. Низкое выходное сопротивление,
которое обеспечивает катодный повторитель, позво-
ляет уменьшить взаимозависимость пассивных регу-
ляторов тембров, собранных по простой схеме с ми-
нимальным количеством деталей (переменные рези-
Рис. 1
340В
Лч вход 1
R4
ЮОк
3 ВХОД 4
R2
22к
VL1.1
195В
С4
0.022
_LC5
-рзю
R6
550к
R5
ЮОк
С6 0.022
VL1.2P-
1ЛВ
R8
22к
±1—С8
ЮОмк
J_C7
“Г 820
R13
R14 10k
R22 Юк
370В
С1
С2
VL2.2
R15
ЮОк
VL3
ЕССВЗ
240В
ЗЗОк
0.022
52В
VL1. VL2 ЕСС83
R20 47k	R21 1М
R26 F1R27
1.5М Н470
С12
-у 0.022
205В
С9
180
С14
0.056
390В
IR28
I1.5M
СЗ
50мк
R29
Юк
*158
4= С13
0.056
R31
4.7k
сторы R19, R20, R21; постоянный R18; конденсаторы
С9, С11, С12). Следующий каскад — фазоинвертор
(VL3) — также собран на двойном триоде ЕСС83 и име-
ет регулируемую частотную коррекцию (переменный
резистор R30, конденсатор С14) в цепи отрицательной
обратной связи (ООС), позволяющую получить так на-
зываемый “эффект присутствия”, те. подъем усиления
в области средних частот (примерно от 2 до 5 кГц) на
6...8 дБ. Следует учитывать, что при выбранном спо-
собе регулировки за счет ослабления действия ООС
возрастают нелинейные искажения, которые при мак-
симальном усилении на частоте 3 кГц могут составить
15%, что является приемлемым для инструменталь-
ного звучания и даже нравится некоторым музыкантам,
создавая определенную тембровую окраску. Если УЗЧ,
собранный по данной схеме, предполагается исполь-
зовать в составе аудиокомплекса для воспроизведе-
ния музыки или вокала, указанные элементы лучше
вообще не устанавливать.
Двухтактный выходной каскад собран на 4-х лампах
VL4...VL7 типа EL34 (аналог 6П27С), включенных по
две параллельно в каждом плече. Выбранный вариант
схемы на лучевых тетродах является наиболее про-
стым, в связи с чем для надежной работы с минималь-
ным коэффициентом нелинейных искажений требует-
ся подбор ламп с идентичными параметрами. На прак-
тике это осуществить сложно. Можно ограничиться
выбором ламп из одной партии (по году и месяцу вы-
пуска), если они ранее не были в эксплуатации.
Как уже отмечалось, параметры усилителя во мно-
гом зависят от правильного расчета и качественного
выполнения выходного трансформатора Т2. Для дан-
ной модели усилителя в [3] удалось найти лишь крат-
кое описание трансформатора: магнитопровод — пла-
стины Ш32х65: анодная обмотка состоит из 4-х сек-
ций, каждая секция содержит по 660 витков, намотан-
ных проводом ПЭЛ 00,27 мм (лучше использовать ПЭВ
00,32мм). Секции 1 и 3, а также 2 и 4 соединены парал-
лельно, а их пары меду собой — последовательно. Вто-
ричная обмотка также состоит из 4-х секций по 160 вит-
ков провода ПЭЛ 00,67 мм. Все секции соединены па-
раллельно. Для тех, кто не имеет опыта самостоятель-
ного изготовления выходных трансформаторов, этих
данных может оказаться недостаточно, так как непра-
вильное расположение и соединение какой-либо из
обмоток может стать причиной ухудшения параметров
и даже самовозбуждения усилителя. Более подробное
описание конструкции выходного трансформатора, ре-
комендации по выбору материалов и его изготовлению
для усилителя фирмы Marchal, который по основным
параметрам близок к описанному, даны в [4, 5].
Дроссель L1 выполнен на магнитопроводе Ш20х40 и
имеет 200 витков провода ПЭЛ 00,41 мм. Данные сило-
вого трансформатора Т1: магнитопровод — Ш40х55; пер-
вичная обмотка для напряжения сети 220 В — 450 вит-
ков провода ПЭЛ 00,62 мм; вторичная обмотка для пи-
тания анодов ламп состоит из двух половин по 410 вит-
ков в каждой, намотанных проводом ПЭЛ 00,41 мм. Каж-
дая половина при номинальной нагрузке должна обес-
печивать переменное напряжение не менее 200 В. Спе-
циальная обмотка, предназначенная для получения се-
точного смещения (38 В), имеет 78 витков провода ПЭЛ
00,25 мм. Накальная обмотка содержит 15 витков про-
вода ПЭЛ 01,8 мм. При номинальном напряжении
R47 100k VD5 ВУ23В
сети она должна обеспечивать напряжение накала
не менее 6,3 В.
Налаживание усилителя начинают с установки напря-
жения смещения (-38 В) подстроечным резистором R47.
Чтобы не вызвать значительный перегрев выходных
ламп из-за большого тока покоя, перед началом регу-
лировки движок резистора устанавливают так, чтобы
напряжение смещения было максимальным. Подстра-
ивая резистор R45, добиваются минимального уровня
фона, при этом входы 1-4 временно соединяют с об-
щим проводом. Для обеспечения минимального уров-
ня шумов и фона ламповых усилителей необходимо
выполнять рекомендации, приводимые в [6].
Несмотря на мировую популярность ламповых эст-
радных усилителей фирмы Marchal, для большинства
наших музыкантов они так и остались несбыточной
мечтой. По понятным причинам гораздо большее рас-
пространение у нас получила эстрадная аппаратура,
производимая в странах СЭВ. Большой популярностью
в свое время пользовались комплекты эстрадной ап-
паратуры венгерской фирмы BEAG. Обычно комплек-
ты состояли из трех ламповых усилителей: двух инст-
рументальных, один из которых предназначался спе-
циально для бас-гитары, и одного голосового. Каждый
усилитель комплектовался акустической системой, со-
ответствующей его предназначению. Выходные каска-
ды усилителей строились по идентичным двухтактным
схемам на двух лучевых тетродах EL34 с трансформа-
тором и могли развивать выходную мощность до 60 Вт
на активной нагрузке 8 Ом.
(Окончание следует)
Система VIMOU
защиты J IVIO Ч
(Окончание. Начало в №5/08)
Подключение системы защиты к
одному каналу УМЗЧ показано на
рис.2 (в скобках указаны номера
разъемов для второго канала). В
качестве примера взят выходной
каскад на 2-х парах транзисторов
MOSFET, однако защиту можно под-
ключить и к ВК с одной парой тран-
зисторов (как полевых, так и бипо-
лярных). В этом случае использует-
ся одна пара контактов разъема
ХРЗ (ХР4), например, 1 и 4 (рис.1).
Система защиты собрана на пе-
чатной плате из двустороннего
УМЗЧ
М.ШУШНОВ,
г.Новосибирск.
E-mail: pinkfloyd@front.ru
Рис. 3
фольгированного стеклотекстоли-
та толщиной 1,5 мм. Чертежи обе-
их сторон платы показаны на
рис.З и 4, а расположение эле-
ментов — на рис.5.
Детали. В системе защиты мож-
но применить практически любые
биполярные транзисторы структу-
ры п-р-п (VT1...VT4). Транзисторы
VT5 и VT7 можно заменить на
IRF9510...IRF9530, a VT6 — на
IRF510...IRF530. Микросхему DD1
CD4011B можно заменить другой,
содержащей в своем составе 4 ло-
гических элемента 2И-НЕ, напри-
мер, МС14011, К561ЛА7, a DD2 за-
менима на К561ТМ2. Диоды
VD1...VD14, VD16...VD18 — любые
импульсные с предельным обрат-
ным напряжением не менее 20 В,
например, 1N4148, КД521, КД522.
Светодиод VD15 может быть любо-
го типа, подходящий под внешнее
оформление усилителя. Диодный
мост VD19 RS205 можно заменить
другим, подходящим под посадоч-
ное место на плате и рассчитанным
на ток не менее 0,3 А. Оптотранзи-
сторная развязка LTV817А заменя-
ется любой другой с близкими па-
раметрами. В устройстве можно
применить постоянные резисторы
мощностью 0,125 Вт или 0,25 Вт
типов МЛТ, ВС, CR, MF и т.п. Резис-
торы R23...R25 обязательно долж-
ны быть проволочными, например,
KNP-5W или SQP-5W. Электроли-
тические конденсаторы лучше ис-
пользовать качественные, импорт-
ные, с малыми токами утечки. Этим
требованиям удовлетворяют изде-
лия фирм Hitano, Jamicon, Rubycon
Рис. 4
о ОО ОО о фо о оо оо о
и др. Конденсаторы С1, СЗ, С12 —
пленочные, С1 и СЗ составлены из
двух, параллельно соединенных,
емкостью по 1 мкФ. С2, С4, С9, С11
— керамические, малогабаритные.
Конденсаторы С14, С15, С16 лучше
использовать специальные, пред-
назначенные для работы в помехо-
подавляющих цепях, например,
ф.Ерсоэ. Термистор (NTC-резистор)
R24 должен быть рассчитан на ток
2 А. Такие NTC-резисторы часто ис-
пользуются в импульсных источни-
ках питания, они имеют сопротив-
ление при комнатной температуре
около 47 Ом.
Термистор необходим для ис-
ключения контурных токов через
земляной проводник “G". В случае
пробоя фазы на корпус в сетевом
трансформаторе ток замыкания
быстро разогревает этот термистор,
из-за чего его сопротивление резко
снижается, и возрастающий ток
плавит предохранитель FU3, обес-
точивая тем самым сетевой транс-
форматор. Таким образом, на элек-
тробезопасность R24 не влияет.
Варистор VR1 рассчитан на напря-
жение 280 В и служит для подавле-
ния всплесков сетевого напряжения.
Качественные и недорогие варисто-
ры производят ф.Ерсоэ и Hitano.
Сетевой трансформатор Т1 дол-
жен иметь габаритную мощность
около 5 Вт, напряжение на вторич-
ной обмотке около 10 В и быть вы-
соконадежным, т.к. он постоянно
подключен к сети, даже когда УМЗЧ
обесточен. Лучшим выбором явля-
ется применение тороидального
трансформатора.
Рис. 4
О [oo]f [оо]г-Н%о^=^
OO|i |ОО|г Л
150
Данная система защиты изначаль-
но спроектирована для работы с
УМЗЧ, имеющим силовой трансфор-
матор около 400 ВА. В случае мень-
шей мощности силового трансфор-
матора УМЗЧ следует увеличить со-
противление R23...R25. Для мощно-
сти трансформатора 100...250 ВА
R23.. .R25 следует взять по 68.. .56 Ом.
Если мощность трансформатора бо-
лее 400 ВА, то сопротивление следу-
ет выбрать около 47 Ом. Плавкие
предохранители FU3, FU4 и тип реле
К1, К2 также выбираются в соответ-
ствии с мощностью силового транс-
форматора.
Литература:
1.	Данилов А.А. Прецизионные
усилители низкой частоты. — М.:
Горячая линия-Телеком, 2004.
2.	Адаменко М.В. Секреты лампо-
вых усилителей низкой частоты. —
М.: НТ Пресс, 2007.
3.	Randy Slone G. High-power Audio
Amplifier Construction Manual (50 to
500 Watts for the Audio Perfectionist,
McGrew-Hill, 1999.
4.	П.Хоровиц, У.Хилл. Искусство
схемотехники. — М.: Мир, 2003.
5.	С.Агеев. Сверхлинейный УМЗЧ
с глубокой ООС. — Радио, 1999,
№12, С.16.
Автор выражает благодарность
Бердышевой Анне за помощь в под-
готовке статьи.
Внешние антенны
сотовых телефонов
А. КАШ КАРОВ,
г.С.-Петербург.
В каждом мобильном телефоне
есть внутренняя малогабаритная
антенна. Иногда она выступает из
корпуса “мобильника” небольшим
штырем или “наростом”. В большин-
стве случаев штатная антенна обес-
печивает устойчивую связь. Но бы-
вают ситуации, когда из телефона
нужно “выжать” все, что возможно.
Ведь даже в зоне обслуживания по-
чти каждой базовой станции есть
участки с негарантированным по-
крытием, т.е. “мертвые зоны”, где для
потери или восстановления связи до-
статочно сделать 2-3 шага в сторону.
Чтобы обеспечить качественную
связь в таких местах, внутренней ан-
тенне не помешает помощь: допол-
нительная сменная антенна.
Можно выделить несколько случа-
ев, когда целесообразно примене-
ние дополнительных внешних ан-
тенн:
-	разговор ведется из экраниро-
ванного помещения или автомоби-
ля. Вынесенная наружу антенна су-
щественно улучшает качество свя-
зи. Однако наличие кабеля между
антенной и телефонным аппаратом
и дополнительных разъемов приво-
дит к некоторым потерям сигнала;
-	между говорящим по телефону и
базовой станцией находятся мас-
сивные сооружения, складки мест-
ности или толстые стены, и сигнал
сильно ослаблен;
-	разговор ведется на большом
удалении от базовой станции (на
краю или за пределами зоны покры-
тия).
Дополнительная антенна особен-
но необходима телефону в автомо-
биле, так как металлический кузов
является экраном, препятствующим
прохождению радиосигнала. Прини-
мая недостаточно сильный сигнал,
аппарат получает от базовой стан-
ции команду повысить выходную
мощность, следовательно, увеличи-
вается уровень излучения и повы-
шается расход электроэнергии. Кро-
ме того, внутри автомобиля излуче-
ние от собственной антенны теле-
фона многократно отражается, в
результате чего все пассажиры ока-
зываются сидящими как бы внутри
замкнутого контура с внутренним
излучением, как продукты в микро-
волновой печи. Еще один момент,
требующий внимания: радиосигнал,
излучаемый телефоном, может вли-
ять на работу некоторых электрон-
ных устройств автомобиля.
Внешняя автомобильная антенна
не только помогает избежать выше-
перечисленных неприятностей, но и
улучшает качество связи. Достига-
ется это, в основном, благодаря вы-
ведению сигнала за пределы авто-
мобиля и более эффективному пе-
рераспределению диаграммы на-
правленности антенны. Как же пра-
вильно расположить автомобиль-
ную антенну?
Существует правило, что верти-
кальная (штыревая) антенна дол-
жна располагаться над возможно
большей металлической поверхно-
стью. С этой точки зрения середи-
на крыши автомобиля — лучшее
место установки вертикальной ан-
тенны. Помимо крыши, для уста-
новки такой антенны также годят-
ся задние или передние крылья. А
вот металлический бампер — да-
леко не идеальное место.
Среди большого многообразия
конструкций заслуживают внима-
ния так называемые “врезные
штыревые антенны”. Их основное
преимущество — непосредствен-
ный контакт с корпусом (“массой”)
автомобиля, положительно сказы-
вающийся на рабочих характерис-
тиках и, в итоге, на качестве связи.
Для установки врезной антенны
надо просверлить крышу авто, хо-
рошо заизолировать от попадания
влаги место установки антенны и
аккуратно закрепить соединитель-
ный кабель, чтобы он не стучал
внутри по обшивке.
Антенны на магнитном основа-
нии (рис.1) за счет технологичности
и простоты установки крайне попу-
лярны в среде автолюбителей. Еще
бы, при необходимости такую антен-
ну легко убрать в салон, а магнит не
даст ей свалиться даже на высоких
скоростях. Но за удобство надо чем-
то платить, и расплата — несколько
худшие рабочие характеристики.
Рис. 1 II
При выборе “магнитной” антенны
надо учитывать, что изменение
длины кабеля и установка ее без
резиновой прокладки между магни-
том и кузовом отрицательно сказы-
ваются на рабочих характеристиках
антенны.
Существуют “двухкомпонентные”
антенны, состоящие из двух частей.
Базовая часть с кабелем, ведущим
к телефону, крепится на стекло внут-
ри салона, а другая часть — снару-
жи, напротив нее. Между ними обес-
печивается емкостная связь. К со-
жалению, это не самый эффектив-
ный способ передачи сигнала, ведь
проходя через стекло, он ослабева-
ет. Кроме того, нежелательна уста-
новка такой антенны вблизи различ-
ных металлических покрытий, на-
пример, тонировки или полосок обо-
гревателя на стекле.
На рынке также присутствуют кле-
ящиеся антенны. Они выполнены в
виде ленты или небольшой коробоч-
ки (рис.2) и наклеиваются на внут-
реннюю сторону стекла.
Кабель часто входит в комплект
поставки антенны, поскольку его
подключение к антенне выполняет-
ся неразъемным. Исходная длина
кабеля обычно составляет 3 м. Если
при монтаже антенны его обрезают,
приходится устанавливать разъем
на конце. Эту операцию нужно де-
лать очень тщательно. Неправильно
установленный разъем или плохой
контакт в нем способны нарушить
работу всей системы.
Рис. 2
У многих моделей сотовых теле-
фонов есть разъем для подключе-
ния внешней антенны. Тогда кабель
подключается к нему. При включе-
нии разъема в телефон его антен-
ный тракт автоматически переклю-
чается на внешнюю антенну. В слу-
чае сложностей с “доставанием”
нужных разъемов можно воспользо-
ваться имеющимися в продаже ан-
тенными переходниками. Они пред-
ставляют собой короткий кусок ка-
беля, с одной стороны которого —
телефонный высокочастотный
разъем, а с другой — стандартный
кабельный высокочастотный разъем
(рис.З). Обычно затухание в антен-
ном переходнике не превышает 1 дБ.
Рис. 3
Некоторые модели телефонов не
имеют специального гнезда для смен-
ной антенны. Их можно подключать
через устройство громкой связи. Ка-
бель от антенны присоединяется к
устройству громкой связи, а телефон
вставляется в гнездо этого устройства.
В принципе, можно отсоединить штат-
ную антенну телефона и подключить
кабель внешней антенны вместо нее,
но это, конечно, неудобно.
При осуществлении связи со ста-
ционарных объектов (квартир,
офисов, дач) в случае неуверенно-
го приема целесообразно использо-
вать внешние направленные антен-
ны. Конечно, при этом телефон ста-
новится менее “мобильным”, так как
подключен к антенному кабелю, но
качество связи во многих случаях
становится очень хорошим. Основ-
ными разновидностями направлен-
ных антенн являются антенны “вол-
новой канал” и логопериодические.
Наиболее популярны первые. Они
обладают большим усилением и
просты в изготовлении. Логоперио-
дические антенны более сложные и
дорогие, однако имеют большую
полосу частот и не требуют допол-
нительной настройки.
Антенна “волновой канал" (рис.4)
подобна одноименной телевизион-
ной антенне. Она состоит из ряда
элементов, расположенных в одной
плоскости: полуволнового (линейно-
го или петлевого) активного вибра-
тора, к которому подключен кабель
снижения, рефлектора и директоров
(пассивных вибраторов). Длина
рефлектора и его расстояние до ак-
тивного вибратора подобраны таким
образом, что рефлектор ослабляет
излучение активного вибратора в
обратном направлении и усиливает
его в прямом, те. рефлектор явля-
ется своеобразным отражателем,
обеспечивающим формирование
однонаправленной характеристики
излучения (приема). Нередко в ка-
честве рефлектора используется
система вибраторов или сетка. Уси-
лению излучения в прямом направ-
лении способствуют директоры, ко-
торые возбуждаются, как и рефлек-
тор, под воздействием излучения
активного вибратора.
К достоинствам антенны “волно-
вой канал” можно отнести сравни-
тельно высокое усиление при про-
стоте конструкции, к недостаткам —
сложность настройки при числе ди-
ректоров более трех. Антенны, даже
собранные по одному чертежу,
оказываются настроенными по-раз-
ному. Реальное усиление такой ан-
тенны получается, как правило, ниже
указанного (в среднем на 3...4 дБ).
Кроме того, узкая полоса пропуска-
ния ведет к резкому снижению уси-
ления в тех системах связи, где ис-
пользуют дуплексные частоты с
большим разносом. Например,
стандарт DAMPS использует часто-
ты 824...840 МГц и 869...894 МГц,
поэтому использование антенны
“волновой канал”, настроенной на
середину этого диапазона, приво-
дит к заметному ухудшению рабо-
ты антенны на краях диапазона (то
есть на рабочих частотах). То же
самое относится к популярным
стандартам GSM-900, GSM-1800.
Программу для расчета антенны
“волновой канал” можно найти на
сайте www.3ton.com/gsm.
Логопериодические антенны —
один из типов антенн с неизменной
формой диаграммы направленнос-
ти и постоянным усилением в широ-
ком диапазоне частот. Логопериоди-
ческая антенна образована собира-
тельной линией в виде двух труб,
расположенных параллельно, к ко-
торым поочередно (через один) кре-
пятся вибраторы. У такой антенны
во всем диапазоне частот обеспечи-
вается хорошее согласование с фи-
дером. Рабочая полоса частот “сни-
зу” зависит от размеров наиболее
длинных вибраторов, а “сверху” —
от размеров наиболее коротких. Уси-
ление антенны определяется коли-
чеством вибраторов, каждый из ко-
торых является активным. Следова-
тельно, задав полосу частот (разме-
ры максимального и минимального
вибраторов), можно получить дос-
таточно высокий коэффициент уси-
ления во всем диапазоне за счет
увеличения количества вибраторов.
Логопериодические антенны хоро-
шо работают в широкополосных си-
стемах связи, но имеют более слож-
ную конструкцию по сравнению с
антеннами “волновой канал”.
Стационарная антенна устанавли-
вается на кронштейне или мачте и
направляется в сторону базовой
станции, сигнал которой принимает-
ся устойчиво. “База” совсем не обя-
зательно должна быть ближайшей,
так как все зависит от расположе-
ния антенны и рельефа местности.
Возможен вариант, когда база с са-
мым сильным уровнем сигнала “не
захочет” работать с телефоном, так
как находится на расстоянии, кото-
рое больше теоретического преде-
ла дальности для стандартного ре-
жима работы (35 км в GSM-900).
Ориентацию антенны необходимо
выполнять аккуратно, медленно вра-
щая антенну “по горизонту" и наблю-
дая за индикатором уровня сигнала
на дисплее мобильного телефона
или с помощью функции инженерно-
го меню Netmonitor (для аппаратов
“Nokia”). В большинстве других теле-
фонов можно ввести специальный
код и открыть служебное меню, ко-
торое позволяет увидеть уровень
6...8 частот, принимаемых телефо-
ном в порядке убывания, номера ка-
налов, расстояние до базовой стан-
ции, процент ошибок в канале и др.
Описания многих сервисных меню
имеются на сайте www.3ton.com/gsm.
Если Л/efmon/forecTb, лучше ориен-
тироваться по уровню сигнала в де-
цибелах (сигнал сильнее, когда зна-
чение уровня в децибелах меньше).
Если он отсутствует, настройка ведет-
ся по стандартной шкале сигнала. Так
как изменение напряженности поля
отображается на дисплее не сразу, а
через 5... 10 с, изменять положение
антенны нужно с учетом этого време-
ни, чтобы не проскочить направление
на самый сильный сигнал. В меню со-
тового телефона необходимо вклю-
чить Непрерывный поиск сети.
Например, диапазон GSM-900 со-
держит 124 канала с шагом 0,2 МГц
и разносом между частотами при-
ема и передачи 45 МГц. Для мо-
бильного телефона частоты приема
начинаются с 890 МГц и передачи
— с 935 МГц. Средняя частота се-
редины диапазона равна 922,5 МГц
(четверть длины волны составляет
81,3 мм). Для увеличения эффек-
тивности внешней антенны реко-
мендуется при ее изготовлении и
настройке в качестве рабочей час-
тоты брать не среднюю между час-
тотами приема (Rx) и передачи (Тх),
а частоту передачи (Тх), так как мак-
симальная мощность передатчика
мобильного телефона, естественно,
меньше, чем у базовой станции, и
при худших условиях телефон про-
сто не будет услышан.
От длины и качества соединитель-
ного кабеля зависит коэффициент
усиления всей антенной системы,
подключенной к сотовому телефону.
Паспортные данные внешних ан-
тенн не учитывают длину кабеля
(это касается и автомобильных ан-
тенн с круговой диаграммой направ-
ленности). Если без внешней антен-
ны удается хоть иногда провести
разговор, то можно обойтись на-
правленной антенной с усилением
9...11 дБ при длине кабеля до 10 м.
Если же установка антенны в удоб-
ном месте требует 15...20 м кабеля,
то нужно или взять его с улучшен-
ным качеством, или использовать
антенну с усилением 13... 16 дБ, что
обычно дешевле.
Отечественные телевизионные
коаксиальные кабели можно ис-
пользовать только ограниченно (их
затухание — более 30 дБ на 100 м
— слишком велико). Из доступных
импортных образцов подойдет RG6
— коаксиальный кабель с двойной
оплеткой (затухание составляет
20. .24 дБ на 100 м). Промышлен-
ные штыревые автомобильные ан-
тенны обычно комплектуются кабе-
лем RG59 (затухание — 28 дБ на
100 м). Антенны “волновой канал”
с коэффициентом усиления 12 дБ
и 10-метровым кабелем RG6U дают
общее усиление около 10 дБ, а при
20-метровом кабеле — 7 дБ.
Когда качество связи находится на
“критическом” уровне, даже простая
штыревая антенна, но поднятая по-
выше, может поправить ситуацию.
Дело в том, что при разговоре по
мобильному телефону около
10...20% энергии поглощается те-
лом абонента, поэтому при подъе-
ме антенны вверх уменьшается вли-
яние на нее окружающих предметов.
Ну, а простейшую дипольную ан-
тенну можно изготовить буквально
за 15 мин. Берем белый телевизи-
онный кабель RG6U, срезаем с од-
ного конца верхнюю изоляцию и
“разделываем” его. Получаем цент-
ральный проводник и оплетку кабе-
ля. К центральному проводнику при-
паиваем медный провод диаметром
1 ...2,5 мм и длиной 82 мм (для диа-
пазона 900 МГц). К оплетке припаи-
ваем второй кусок провода такой же
длины (рис.5). Другой конец кабеля
подключаем к телефону (через
разъем или переходник). Располага-
ем “рога” вертикально (один вверх,
другой вниз) и получаем нечто по-
хожее на букву “Т”, положенную на-
бок (в GSM используется вертикаль-
ная поляризация, поэтому требует-
ся именно такое расположение ди-
поля). При изготовлении будьте вни-
мательны и не замкните централь-
ную жилу с оплеткой, иначе телефон
может сгореть.
Источники информации
1.	http://www.radioradar.net
2.	http://www.teleland.ru
3.	http://www.mobil.ru
Блок питания
для Ethernet коммутатора
“D-Link DES-1005D”
М.РЫНДЕНКОВ,
с.Суво, Респ. Бурятия.
E-mail: rma001@rambler.ru
По моему мнению, блоки питания
(БП) являются едва ли не самым сла-
бым звеном практически любой со-
временной радиоаппаратуры. Одна
из главных причин этого печального
явления — нестабильность сетевого
напряжения. Особенно это относит-
ся к сельской местности. В маломощ-
ной аппаратуре чаще всего использу-
ются блоки питания, содержащие се-
тевой низкочастотный трансформа-
тор, который является самой дорого-
стоящей их деталью. Отсюда стано-
вится понятно желание производите-
лей снизить стоимость БП, уменьшив
насколько возможно количество вит-
ков и диаметр проводов всех обмоток
трансформатора. При нормальном
напряжении в сети такой трансфор-
матор работает (с повышенным на-
гревом), а вот при небольшом пере-
напряжении часто “приказывает дол-
го жить”.
В конце мая 2007 г. во время
грозы вышел из строя блок пита-
ния Ethernet коммутатора “D-Link
DES-1005D” в нашей местной шко-
ле. Причина неисправности — за-
мыкание в первичной обмотке
трансформатора. Сам коммутатор
при этом совершенно не пострадал.
Нового блока под рукой не оказа-
лось, а работоспособность школь-
ной компьютерной сети требова-
лось быстро восстановить.
На корпусе БП было указано его
выходное напряжение (7,5 В). Но
при испытании аналогичного блока
выяснилось, что его реальная вели-
чина — порядка 12,5 В. При анали-
зе схемы самого коммутатора ста-
ло ясно, что внутри него расположен
импульсный стабилизатор на выход-
ное напряжение 3,3 В. В результате
проведенного мной небольшого эк-
сперимента установлено, что этот
стабилизатор нормально работает
при изменении входного напряже-
ния от 6 до 20 В. Большее напряже-
ния на его вход я подать просто не
рискнул, чтобы ненароком не сжечь
прибор.
Подходящего трансформатора под
рукой не оказалось, и пришлось де-
лать “из того, что было”. Основой но-
вого блока питания послужил доста-
точно “древний” выходной трансфор-
матор звука ТВЗ-Ш от отечественных
унифицированных лампово-полупро-
водниковых телевизоров. Вместо
трансформатора ТВЗ-Ш можно взять
ТВЗ-9 со схожими параметрами и раз-
мерами.Так как этот трансформатор
заметно больше “родного”, пришлось
всю схему собирать в другом корпу-
се. В качестве корпуса очень хорошо
подошел стальной экран от устрой-
ства коррекции искажений растра
блока разверток БР-2 отечествен-
ных унифицированных лампово-
полупроводниковых цветных теле-
визоров (УЛПИЦТ-61-П или УЛПЦ-
ТИ-61-11). К данному корпусу при-
шлось только изготовить недостаю-
щую стенку из стали толщиной око-
ло 1 мм, на которую установлены
трансформатор и плата с деталями.
Все детали распаяны на небольшой
стеклотекстолитовой плате разме-
рами 20x30 мм. Их выводы соеди-
нены в соответствии со схемой тон-
ким луженым медным проводом
00,6 мм. Каких-либо специфических
требований к монтажу, кроме каче-
ственной пайки, нет.
Особенность БП — использова-
ние редко встречающегося в насто-
ящее время выпрямителя с удвое-
нием напряжения. В сеть включают-
ся выводы 1 и 2 трансформатора.
Диоды VD1, VD2 при необходимос-
ти заменяются любыми современ-
ными или устаревшими, которые
должны быть рассчитаны на сред-
ний прямой ток не менее 1 А и об-
ратное напряжение не ниже 35 В.
Их частотные свойства для данной
схемы особого значения не имеют.
Электролитические конденсаторы
С1 и С2 могут быть практически
любых типов, подходящих по раз-
меру и напряжению. Емкость каж-
дого из них лучше увеличить до
1000 мкФ. Конденсатор СЗ — кера-
мический, на рабочее напряжение
не ниже 25 В. Светодиод VD3 —
любого типа и цвета, при установке
суперъяркого прибора сопротивле-
ние R1 желательно увеличить до
2...3 кОм. Микросхема DA1 с при-
менением любой термопасты, на-
пример, КПТ-8, устанавливается на
небольшой медный или алюмини-
евый радиатор с площадью охлаж-
дающей поверхности 8...10 см2.
Можно применить любой зарубеж-
ный аналог на выходное напряже-
ние 12 В. Выходной разъем Х2 взят
от старого сгоревшего блока. Выход
“+” подключается к его внутренне-
му контакту.
Для уменьшения помех, проника-
ющих из сети, желательно зашунти-
ровать первичную обмотку транс-
форматора каким-нибудь керами-
ческим конденсатором емкостью
0,01...0,047 мкФ на рабочее напря-
жение не ниже 1600 В. С этой же
целью металлический корпус уст-
ройства следует заземлить.
Для длительной безотказной рабо-
ты блока питания рекомендую слег-
ка модернизировать трансформатор
питания. Его сердечник аккуратно раз-
бирается, а затем пластины сердеч-
ника собираются с перекрытием. Та-
кая простая мера снижает ток холос-
того хода в несколько раз. После
сборки сердечник пропитывается ца-
понлаком. Перед переделкой при
длительной работе трансформатор
слегка нагревался, и было слышно
небольшое гудение. После модерни-
зации нагрев абсолютно не ощущал-
ся, гудение полностью исчезло. По-
этому блок питания в таком варианте
можно без опасения использовать
для круглосуточной работы.
При изготовлении описанного бло-
ка питания никакие расчеты не про-
изводились. Параметры используе-
мых деталей выбирались ориентиро-
вочно (“на глазок”). После изготовле-
ния в ходе испытаний тепловые и
электрические параметры всех дета-
лей аппарата были измерены и ока-
зались достаточно “легкими".
Блок можно с успехом использо-
вать для питания практически лю-
бой полупроводниковой аппарату-
ры, рассчитанной на напряжение
12 В с максимальным током потреб-
ления не более 0,5...0,6 А. Парал-
лельно выходным клеммам в этом
случае полезно установить электро-
литический конденсатор емкостью
470...1000 мкФ на рабочее напряже-
ние не ниже 16 В.
При необходимости выходное на-
пряжение легко уменьшить до 9 В.
Для этого потребуется на место DA1
установить микросхему КР142ЕН8А
или любой ее зарубежный аналог.
Размер радиатора для нее стоит уве-
личить в 1,5 раза из-за повышенного
падения напряжения на ней. Такой
стабилизатор будет иметь заметно
меньший КПД, но, ввиду относитель-
но небольшой выходной мощности, с
этим можно легко смириться.
Литература
1 Т.П.Вересов. Электропитание
бытовой радиоэлектронной аппара-
туры. — М.: Радио и связь. 1983.
Чем
наматывать
трансформатор?!
Такой животрепещущий вопрос
все чаще задают себе радиолюби-
тели, и дело не только в том, что
обмоточных проводов стало мень-
ше, цены на них возросли, а каче-
ство ухудшилось. Куда делись, на-
пример, провода марок ПЭЛШО,
ПЭЛБО и другие, продававшиеся в
советское время в наборах и катуш-
ками? Первый из вышеназванных
проводов применяется для намотки
контурных катушек на низкочастот-
ные диапазоны, дросселей, транс-
форматоров на ферритовых коль-
цах и пр. Второй необходим для на-
мотки обмоток мощных силовых
трансформаторов. Преимущество
таких проводов перед обычными, с
лаковым покрытием, — большое.
Прежде всего, это создаваемый за
счет оплетки провода шаг намотки.
В мощных сетевых трансформато-
рах разность напряжений в обмот-
ках между соседними проводниками
составляет 1 В и более, тонкая ла-
ковая изоляция при нагреве и виб-
рации с частотой сети постепенно
истончается (истирается от трения
друг об друга вибрирующих витков)
и осыпается. В результате возника-
ют межвитковые замыкания.
Для иллюстрации приведу про-
стой расчет. Возьмем трансформа-
торное железо с площадью сечения
керна S=10 см2. По простой прикид-
ке Pr=S2 определяем, что габарит-
ная мощность будущего трансфор-
матора составит примерно 100 Вт.
Количество витков на 1 В:
. 50 50 с 7 витков А
w1“'io=5(-в- }
Соответственно, межвитковое на-
пряжение
U-i = 0,2 (В).
5
Если трансформаторное железо
— с площадью сечения S=50 см2,
В.БЕСЕДИН,
г.Тюмень.
габаритная мощность трансформа-
тора в этом случае Рг=2500 Вт, а
w1 =50/50=1 (вит./В), что равно меж-
витковому напряжению в обмотках.
При дальнейшем увеличении габа-
ритной мощности межвитковое на-
пряжение возрастает, опасность
пробоя изоляции увеличивается, а
надежность трансформатора, есте-
ственно, снижается.
Как выйти из создавшегося поло-
жения? Следует вспомнить, что про-
вода бывают не только обмоточны-
ми. Для намотки трансформатора
можно применить монтажный про-
вод во фторопластовой изоляции
(МГТФ) с соответствующим требуе-
мому току сечением. Так как в таких
проводах принято указывать не ди-
аметр, а сечение (по жиле), то сле-
дует воспользоваться переводной
формулой
V л
где Sn — сечение провода, мм2;
d — диаметр провода, мм.
Например, провод МГТФ-0,35 име-
ет d=0,66 мм. Диаметр провода, в за-
висимости от требуемого тока I (А),
определяем по формуле
d =0,8 Л.
Тогда ток в проводе обмотки
l=f =f =(0,825)2 =
0,8 J	0,8 J
= 0,68 (A).
Отличное качество изоляции про-
водов МГТФ позволяет обходиться
при намотке без межслойных про-
кладок, а ее термостойкость позво-
ляет мотать трансформаторы, рабо-
тающие при повышенных темпера-
турах (фторопластовая изоляция не
плавится и не обугливается).
Порой для балансных схем тре-
буется намотать трансформатор со
строго идентичными обмотками.
Такое можно осуществить, взяв в ка-
честве проводов обмоток плоский
кабель, например, используемый в
компьютерных соединительных
шлейфах. Отделив от кабеля нуж-
ное число проводников, наматыва-
ют ими обмотку, которую затем ис-
пользуют в качестве нескольких
идентичных, изолированных друг от
друга. Изоляция плоского кабеля
достаточно термоустойчива.
Для получения больших токов вто-
ричные обмотки трансформаторов
блоков питания наматывают доста-
точно толстыми проводами и шинами.
Работа эта, надо сказать, требует не
только материальных (денежных), но
и физических затрат, поскольку тре-
буется внатяг сгибать упругую медную
шину (провод), стараясь уложить ее
виток к витку. В качестве альтернати-
вы, предлагаю воспользоваться аку-
стическим шнуром, которым обычно
соединяют усилитель с акустически-
ми системами. Акустический шнур
имеет большое сечение жилы и, бу-
дучи двойным, обеспечивает идентич-
ность полуобмоток для двухполупери-
одного выпрямителя со средней точ-
кой. На идентичность этих полуобмо-
ток мало обращают внимание, а это
влечет за собой увеличение фона, к
которому так чувствительна совре-
менная высококачественная аппара-
тура.
Идентичность обмоток можно
обеспечить и другим способом, на-
пример, намотав их микрофонным
шнуром (при стереошнуре получим
три обмотки). Таким образом можно
намотать обмотку (обмотки) с элек-
тростатическим экраном. Для этого
экранирующая оплетка микрофон-
ного шнура соединяется (с одной
стороны) с общим проводом.
Коаксиальный кабель, вследствие
большой разницы в сечениях внут-
ренней жилы и оплетки, мало приго-
ден для симметричных обмоток, но
может быть использован в качестве
обмоточного провода, когда экран и
внутренняя жила соединены между
собой. Внутреннюю жилу кабеля
можно использовать и для измери-
тельных целей. Во всех случаях не
следует забывать о термоустойчиво-
сти изоляции проводов. Повышенная
относительно лаковой толщина изо-
ляции проводов, с одной стороны,
уменьшает количество витков обмот-
ки, которые можно разместить в окне
сердечника трансформатора, с дру-
гой, делает ненужным применение
межслоевой изоляции (вплоть до
межобмоточной), что ускоряет изго-
товление трансформатора, а при
термостойкой изоляции проводов
повышает надежность трансформа-
торов.
В.КОНОВАЛОВ,
г. Иркутск.
РЕГЕНЕРАТОР АККУМУЛЯТОРНЫХ БАТАРЕЙ
Эксплуатация аккумуляторных
батарей с несоблюдением техничес-
ких условий заряда и разряда часто
приводит к возникновению на плас-
тинах кристаллов сульфатов, умень-
шающих активную поверхность пла-
стин и, тем самым, снижающих его
емкость, максимальный разрядный
ток и т.п. Кристаллизация в кислот-
ных аккумуляторах может возник-
нуть и при длительном хранении.
При отстое электролита возникает
ЭДС саморазряда за счет разности
потенциалов между нижним и верх-
ним слоями электролита в аккуму-
ляторной банке. В никель-кадмие-
вых аккумуляторах кристаллизация
приводит к возникновению “эффек-
та памяти”, ухудшающего рабочие
характеристики.
В лаборатории объединения “Ав-
томатика и телемеханика” Иркутско-
го областного Центра технического
творчества учащихся разработано
устройство регенерации аккумуля-
торов, позволяющее поддерживать
их в рабочем состоянии даже при
отсутствии сетевого напряжения
для питания зарядно-восстанови-
тельных устройств. В схему устрой-
ства введено два режима регенера-
ции:
-	при длительном хранении;
-	ускоренная регенерация-восста-
новление (например, при заводке
автомобиля в зимнее время).
Регенератор аккумуляторных ба-
Характеристики устройства
Рабочее напряжение, В	12
Амплитуда импульса тока регенерации, А	25
Время импульса, мс	1...5
Частота импульсов, Гц:
-в режиме хранения (при токе потребления 0,25 мА)	0,4
-в режиме восстановления (при токе до 3 А)	200
Масса, г, не более	100
Габариты, мм	70x50x30
тарей (рис.1) состоит из генерато-
ра прямоугольных импульсов на
таймере DA1 и усилителя мощнос-
ти на транзисторе VT1. Питание
микросхемы стабилизировано ин-
тегральным стабилизатором напря-
жения DA2. Изменение режима ре-
генерации происходит переключа-
телем SA1 (“РегенерацияТВосста-
новление”). Увеличение амплитуды
импульсов происходит в трансфор-
маторе Т1 за счет разницы количе-
ства витков первичной и вторичной
обмоток. Питание схемы регенера-
тора осуществляется в автомобиле
через штекерное гнездо “12 В”. В
стационарных условиях его можно
подключить зажимами “Крокодил”.
Катушка L1 индуктивностью
5...10 мГн препятствует проникно-
вению помех от импульсов по це-
пям питания в схему генератора.
Для экономичной работы регене-
ратора запуск ключевого транзис-
тора VT1 происходит при низком
уровне импульса на выходе (выво-
де 3) микросхемы DA1. При заряд-
ке конденсатора С2 через резисто-
ры R1, R2 в течение времени
Ц=0,693(R1 +R2)C2 транзистор VT1
удерживается в закрытом состоя-
нии. Внутренний транзистор микро-
схемы DA1 при достижении напря-
жением на конденсаторе С2 уров-
ня 2/311пит переключает выход тай-
мера в нулевое состояние,транзи-
стор VT1 открывается на время
t2=0,693R3 C2. Импульс тока, сфор-
мированный в первичной обмотке
трансформатора Т1 при кратковре-
менном открывании VT1, увеличи-
вается по амплитуде пропорцио-
нально коэффициенту трансформа-
ции Т1 и через выпрямительный
диод VD3 подается на аккумулятор,
подключенный к гнезду Х1. Свето-
диод HL1 указывает на рабочее со-
стояние схемы регенератора. Сред-
ний ток через светодиод не превы-
шает 10 мА. Диод VD2 защищает
транзистор VT1 от выбросов напря-
жения обратной полярности в пер-
вичной обмотке трансформатора
при прерывании тока транзистором.
Предохранитель FU1 защищает ус-
тройство от коротких замыканий в
нагрузке. Конденсаторы С1 и С4
устраняют помехи в цепи питания.
Регенератор собран на печатной
плате размерами 80x45 мм, чертеж
которой приведен на рис.2, а распо-
ложение элементов — на рис.З. Кор-
пус устройства выполнен из луженой
жести. Выключатель SA2 и переклю-
чатель режимов SA1 установлены на
боковой стороне корпуса.
Микросхему DA1 типа NE555P мож-
но заменить на ICL7555 или
КР1006ВИ1, транзистор КТ837Б — на
КТ837И. Вместо стабилизатора 7806
можно использовать К142ЕН5Б. Им-
пульсный диод типа BY253 можно за-
менить на КД213Б. Резисторы приме-
нены типа МЛТ-0,125, конденсаторы
— КМ-6 и К50-35. Трансформатор Т1
—согласующий, от транзисторных ра-
диоприемников с коэффициентом
трансформации более десяти.
Наладка прибора заключается в
Рис. 2
контроле работы устройства по
вспышкам светодиода (частым в
режиме восстановления и редким в
режиме хранения).
В режиме “Хранение" регенератор
с помощью зажимов “Крокодил” с
соблюдением полярности подключа-
ют к предварительно заряженному
аккумулятору. По окончании срока
хранения перед использованием
следует дозарядить аккумулятор то-
ком, численно равным 0,2С (С —
емкость аккумулятора, А-ч), в тече-
ние 2.. .6 часов для восполнения уте-
рянной за это время емкости. Каж-
дый час дозаряда соответствует ме-
сяцу хранения. В принципе, возмож-
на эксплуатация аккумулятора пос-
ЛИНЕЙНЫЕ СТАБИЛИЗАТОРЫ С
Основной недостаток линейных
стабилизаторов средней и большой
мощности — низкий КПД, причем, чем
меньше выходное напряжение источ-
ника питания, тем меньше его КПД.
Это объясняется тем, что в режиме
стабилизации регулирующий транзи-
стор источника питания обычно вклю-
чен последовательно с нагрузкой, а
для нормальной работы такого стаби-
лизатора на регулирующем транзис-
торе должно падать напряжение кол-
лектор-эмиттер (UK3) не
менее 3...5 В. При токах
более 1 А получаются
значительные потери
мощности за счет рассе-
иваемой на силовом
транзисторе тепловой
энергии. Это приводит к
необходимости увеличи-
вать площадь теплоотво-
дящего радиатора или
применять вентилятор
для принудительного ох-
лаждения. Широко рас-
пространенные интег-
ральные линейные ста-
билизаторы напряже-
ния на микросхемах се-
рий 142ЕН5...142ЕН14
обладают таким же не-
достатком.
ле хранения и без дозаряда. В авто-
мобиле оставшейся после хранения
емкости хватит не на один запуск.
Внутреннее сопротивление акку-
мулятора после регенерации имеет
минимальное значение, что благо-
приятно влияет на старт двигателя.
Например, мотоциклетным старте-
ром удавалось запустить двигатель
мотодельтаплана мощностью 30 л.с.
до пяти раз от батареи аккумулято-
ров 1М1-СА, предварительно вос-
становленных регенератором. Ем-
кость батареи составляла всего 2
А-ч.
Режим “Восстановление” исполь-
зуется, в основном, там, где требу-
ется ускоренное восстановление
Появившиеся в продаже микросхе-
мы серии “LOW DROP” (SD, DV, LT
1083/1084/1085) могут работать при
пониженном напряжении между вхо-
дом и выходом (до 1 ...1,3 В) и обеспе-
чивают на выходе стабилизированное
напряжение в диапазоне 1,25...30 В
при токе в нагрузке 7,5/5/3 А соответ-
ственно. Ближайший по параметрам
отечественный аналог КР142ЕН22
имеет максимальный ток стабилиза-
ции 5 А. При максимальном выход-
DA1
ивых=1,25(1+
Ubmx=1,25...3O В
Рис. 1
Тип корпуса
уже не нового аккумулятора и при
ограниченном времени. Во время
испытаний устройства заводка авто-
мобиля на стоянке при низких тем-
пературах происходила за короткое
время после интенсивной регенера-
ции пластин аккумулятора. Незначи-
тельная потеря емкости восполня-
лась после успешного пуска двига-
теля.
Литература
1. Интегральный таймер КР1006ВИ1.
— Радио, 1986, №7.
2. И.П.Шелестов. Радиолюбите-
лям: Полезные схемы. Кн.5. Особен-
ности применения аналоговых ин-
тегральных таймеров.
ВЫСОКИМ кпд
ном токе режим стабилизации гаран-
тируется при напряжении вход-выход
не менее 1,5 В. Микросхемы имеют
встроенную защиту от превышения
тока в нагрузке и тепловую защиту
от перегрева корпуса.
Данные стабилизаторы обеспечива-
ют нестабильность выходного напря-
жения 0,05%/В, нестабильность вы-
ходного напряжения при изменении
выходного тока от 10 мА до макси-
мального значения не хуже 0,1 %/В.
Типовая схема включения стабилиза-
торов приведена на рис.1. Конденса-
торы С2...С4 должны располагаться
вблизи от микросхемы и лучше, если
они — танталовые. Емкость конден-
сатора С1 выбирается из условия
2000 мкФ на 1 А выходного тока.
Микросхемы выпускаются в трех
видах конструктивного исполнения
корпуса, показанных на рис.2. Тип
корпуса определяется последними
буквами в обозначении. Такие ста-
билизаторы напряжения целесооб-
разно применять при токе в нагруз-
ке более 1 А, а также в случае недо-
статка места в конструкции.
Источники информации
1. http://cityradio.narocl.ru
2. http://kazus.info
Материал подготовил В. Новиков
16-канальное СДУ
и виртуальный симулятор
(Продолжение. Начало в №5/08)
А.ОДИНЕЦ,
г. Минск.
E-mail: A_Odinets@tut.by
СДУ содержит:
-	НЧ-генератор смены светодина-
мических комбинаций (DD1.1,
DD1.2, R1, R2, С1);
-	ВЧ-генератор (DD1.3, DD1.4, R6,
R7, R8, С4), стробирующий схему
формирования импульсов синхро-
низации (DD4.1, DD6.1, DD6.2);
-	адресный счетчик (DD3) выбор-
ки РПЗУ (DD5);
-	адресный счетчик (DD4.2) выбор-
ки мультиплексора (DD7);
-	контрольный регистр (DD9,
DD10);
-	выходной регистр (DD11 ...DD14).
Триггеры Шмитта, входящие в со-
став микросхем DD11, DD13, служат
для восстановления строго прямоу-
гольной формы сигнала и его усиле-
ния для управления следующими по
цепочке микросхемами выходных ре-
гистров. Такое схемотехническое ре-
шение позволяет располагать платы
выходных регистров (DD11, DD12) и
(DD13, DD14) на значительном рассто-
янии как от основной платы контрол-
лера, так и друг от друга. Для трансля-
ции сигналов по длинной несогласо-
ванной линии на основной плате кон-
троллера используются мощные бу-
ферные элементы на основе тригге-
ров Шмитта типа КР1554ТЛ2.
При включении питания запускает-
ся НЧ-генератор на элементах DD1.1,
DD1.2 (с частотой около 10 Гц). По-
ложительный перепад каждого вы-
ходного импульса этого генератора
через дифференцирующую цепочку
C2-R3 воздействует на вход элемен-
та DD2.3 и, после инвертирования, в
виде коротких отрицательных импуль-
сов — на вход RS-триггера (вывод 9)
на элементах DD2.1, DD2.2, устанав-
ливая его в условное единичное со-
стояние. Высокий уровень с выхода
(вывода 8) элемента DD2.1 этого триг-
гера разрешает работу ВЧ-генерато-
ра на элементах DD1.3, DD1.4, кото-
рый формирует пачку из 64 импуль-
сов, соответствующую выдаче в ли-
нию данных (16 бит информации). Ко-
довые комбинации с выхода счетчи-
ка DD4.2 опрашивают адресные вхо-
ды мультиплексора DD7 и вызывают
прохождение с выходов D0...D7 РПЗУ
DD5 на выход DD7 информации, за-
писанной по соответствующим адре-
сам, задаваемым адресным счетчи-
ком DD3.
В момент включения питания счет-
чики DD3, DD4.1, DD4.2 устанавли-
ваются в нулевое состояние, благо-
даря короткому положительному
импульсу, формирующемуся на вы-
ходе элемента DD2.4. RS-триггер
(DD2.1-DD2.2) при этом может уста-
новиться с равной вероятностью как
в единичное, так и в нулевое состо-
яние. Поскольку частота ВЧ-генера-
тора многократно превосходит час-
тоту НЧ-генератора, то в случае ус-
тановки RS-триггера в единичное
состояние произойдет “несанкцио-
нированный’’ запуск первого генера-
тора и выдача 64 импульсов до мо-
мента формирования первого корот-
кого отрицательного импульса на
выходе элемента DD2.3 (считая с
момента включения питания). Но
последовательность считывания
слов данных в этом случае не нару-
шится, поскольку, благодаря счетчи-
кам DD4.1 и DD4.2 в регистры будет
DD1.4 (Выв.8)
DD4.1 (Выв.З)
DD4.1 (Выв.4)
DD6.2 (Выв.6)
Рис. 2
передано именно 16 бит данных,
соответствующих первому и второ-
му словам РПЗУ, записанным по “ну-
левому” (OOOOh)и “первому" (0001h)
адресам соответственно.
Затем, уже по отрицательному
перепаду “правильного” отрицатель-
ного импульса с выхода элемента
DD2.3, санкционирующего запуск
ВЧ-генератора, будут считаны и пе-
реданы в регистры третье (0002h) и
четвертое (0003h), потом пятое
(0004h) и шестое (0005h) слова дан-
ных и так далее. В случае установ-
ки RS-триггера (при включении пи-
тания) в нулевое состояние (на пря-
мом выходе — “0”) работа ВЧ-гене-
ратора запрещена, и на его выходе
(выводе 8 элемента DD1.4) — “О".
Первым отрицательным перепадом
с выхода элемента DD2.3 RS-триг-
гер устанавливается в “1”, и работа
ВЧ-генератора разрешена.
Поскольку на входах А1.. .АЗ муль-
типлексора DD7 в начальный мо-
мент времени — “0", на его выход
проходит бит данных с входа DO (вы-
вода 4). По завершении отрицатель-
ного импульса на выходе (выводе 6)
DD6.2 этот бит записывается в пер-
вую ячейку регистров DD9 и DD12
положительным перепадом сигнала
на их входах синхронизации “С” (вы-
водах 12). Так как регистры DD9,
Запись данных
в контрольный
и выходной регистры
Изменение
информации
на линии данных
DD10, DD12, DD14
работают в режи-
ме параллельного
сдвига информа-
ции вправо, то син-
хронно с записью
бита данных в пер-
вый разряд DD9,
DD12 происходит
сдвиг содержимо-
го этих регистров.
Одновременно
уровень “1" с вы-
вода 8 DD2.1 вык-
лючает (перево-
дит в 3-е состоя-
ние) выходы реги-
стров DD9, DD10,
а после инверти-
рования элемента-
ми DD8.5, DD8.6,
DD11.3, DD13.3 —
и выходы регист-
ров DD12, DD14 на
время загрузки те-
кущей светодина-
мической комби-
нации. Это необхо-
димо для предотв-
ращения мерца-
ния светодиодов.
Спад первого по-
ложительного им-
пульса с выхода
ВЧ-генератора
DD1.3, DD1.4 уве-
личивает состоя-
ние счетчика DD4.1
на единицу. Третий
отрицательный пе-
репад с выхода ВЧ-
генератора запи-
сывает в регистры
DD9, DD12 первый
бит информации с
одновременным
сдвигом всех реги-
стров. По спаду
четвертого импульса входы D0...D7
мультиплексора DD7, благодаря уве-
личению состояния счетчика DD4.2
на единицу, переключаются, и ин-
формация на линии данных меняет-
ся. По спаду 32-го положительного
импульса ВЧ-генератора счетчик
СТОРОНА ПЕЧАТНЫХ ПРОВОДНИКОВ
СТОРОНА КОМПОНЕНТОВ
DD4.2 переходит в восьмое состоя-
ние, и на выходе его третьего разря-
да (выводе 13) появляется отрица-
тельный перепад, означающий за-
вершение формирования очередно-
го положительного импульса на этом
выходе счетчика. Этот перепад уве-
личивает состояние счетчика DD3 на
единицу к началу считывания второ-
го байта (второй серии из 8 бит) ин-
формации с выходов D0...D7 РПЗУ
DD5.
По спаду 64-го импульса ВЧ-гене-
ратора завершается загрузка теку-
щей светодинамической комбина-
ции в регистры DD9, DD10 и DD12,
DD14. Одновременно спад этого
импульса приводит к появлению от-
рицательного перепада на четвер-
том выходе (выводе 14) счетчика
DD4.2 и установке RS-триггера в
исходное (нулевое) состояние. На
его прямом выходе (выводе 8 DD2.1)
— “О”, который запрещает работу
ВЧ-генератора. Этот же низкий уро-
вень переключает выходы регистров
в активное состояние, и текущая
светодинамическая комбинация
отображается до появления очеред-
ного отрицательного перепада на
выходе элемента DD2.3. В резуль-
тате многократного повторения опи-
санной процедуры происходит пос-
ледовательная передача 16-битных
пакетов по линии данных последо-
вательного интерфейса и воспроиз-
ведение светодинамических комби-
наций, записанных в ИМС РПЗУ по
двум последовательным адресам.
Поскольку время загрузки светоди-
намических комбинаций в регистры
мало (0,64 мс при частоте ВЧ-гене-
ратора 100 кГц), смена комбинаций
происходит визуально незаметно, а
кратковременное переключение
выходов регистров в третье состоя-
ние полностью исключает мерцание
светодиодов.
Для формирования импульсов
синхронизации использован дешиф-
ратор на элементе ИСКЛЮЧАЮ-
ЩЕЕ ИЛИ DD6.1. Это позволяет
“привязать” длительность импуль-
сов к частоте ВЧ-генератора и легко
изменять ее резистором R8. Необ-
ходимость в этой регулировке воз-
никает при работе контроллера на
очень длинные линии связи в усло-
виях повышенного уровня шумов.
При длине линии до 10 м частота
импульсов ВЧ-генератора соответ-
ствует максимальному значению
(100 кГц), и движок резистора R8
устанавливается в положение, соот-
ветствующее минимальному сопро-
тивлению.
Моменты изменения логических
уровней на линии синхронизации рав-
ноудалены друг от друга (рис.2), что
соответствует скважности синхроим-
пульсов, равной двум (меандр). Это
необходимо для полного завершения
переходных процессов в линии связи
к моменту записи данных и исключе-
ния ложного срабатывания регистров.
Применение мощных буферных эле-
ментов на основной плате контролле-
ра типа КР1554ТЛ2 (74АС14) обеспе-
чивает быструю перезарядку паразит-
ных емкостей линии, что увеличива-
ет крутизну передаваемых по линии
связи фронтов импульсов и повыша-
ет помехоустойчивость.
Детали и конструкция. Контрол-
лер собран на печатной плате из дву-
стороннего стеклотекстолита толщи-
ной 1,5 мм и размерами 80x130 мм
(рис.З), а выходные регистры — на
плате размерами 25x80 мм (рис.4).
В устройстве применены постоянные
резисторы типа МЛТ-0,125, подстро-
ечные — СПЗ-386, неполярные кон-
денсаторы (С1 ...С5)— К10-17, элек-
тролитические (С6...С11) — К50-35.
На основной плате контроллера ус-
тановлены светодиоды стандарт-
ной яркости (АЛ307), а в выносной
Рис. 4
“EN”
+12В
GND
“Data”
“С Ik”
гирлянде — сверхъяркие (КИПМ15
диаметром 10 мм), четырех цветов,
размещенные в чередующейся пос-
ледовательности. Учитывая разли-
чия в падении напряжения на све-
тодиодах (для красных и желтых —
2,1 В, для синих и зеленых — 3,0 В),
необходимо включать ограничитель-
ные резисторы соответствующих со-
противлений (220 и 150 Ом). Для уп-
равления мощной нагрузкой выход-
ные регистры нужно дополнить
транзисторными или симисторными
ключами. РПЗУ КР573РФ5 замени-
ма на КР573РФ2. Возможно приме-
нение микросхемы памяти с элект-
рическим стиранием (ЭСППЗУ) типа
AT28C16-15PI без изменения печат-
ной платы. Счетчик КР1564ИЕ20
(74HC4040N) можно заменить
КР1561ИЕ20 (CD4040BN), но при
этом сопротивление токоограничи-
тельных резисторов R9...R12 нужно
увеличить в 3...4 раза. Мультиплек-
сор DD7 КР1564КП7 (74НС151) заме-
ним на КР1564КП15 (74НС251), ре-
гистры DD9, DD10 КР1564ИР24
(74НС299), используемые на основ-
ной плате, можно заменить на
КР1554ИР24 (74АС299), а также на
КР1533ИР24. Поскольку микросхе-
мы ТТЛШ-структуры КР1533ИР24
(SN74ALS299) потребляют достаточ-
но большой ток даже в статическом
режиме (около 35 мА), в удаленных
(выходных) регистрах рекомендует-
ся использовать ИМС КР1564ИР24
(74НС299).
(Окончание следует)
Из опыта работы
с КР1182ПМ1
А.БУТОВ,
с.Курба Ярославской области.
E-mail: andrey-rad@yandex.ru
Микросхемы КР1182ПМ1 (К1182ПМ1Р),
представляющие собой фазовые ре-
гуляторы мощности в сети 220 В, по-
зволяют создавать несложные и ста-
бильно работающие устройства. Они
пользуются заслуженной популярно-
стью у радиолюбителей. Микросхемы
позволяют управлять нагрузкой мощ-
ностью до 150 Вт, обеспечивают плав-
ное включение и выключение питания
нагрузки. Конструированием уст-
ройств на основе этих микросхем я за-
нимаюсь около 10 лет. За это время
накопился некоторый опыт их приме-
нения.
Типовые схемы включения и крат-
кую информацию о КР1182ПМ1 мож-
но посмотреть в [1,2], а варианты раз-
личных устройств, в которых исполь-
зованы эти ИМС, — в [4-10]. Длитель-
ное использование этих микросхем
позволяет сделать неутешительный
вывод: их надежность, мягко говоря,
невысока. В моих разработках при
работе в нестабильной сети неоднок-
ратно выходили из строя все устрой-
ства, в которых эти микросхемы уп-
равляли нагрузкой непосредственно
(без навесного симистора). Причем
наработка каждой микросхемы до ее
отказа была достаточно стабильной:
1000...2000часов. Все поврежденные
микросхемы выходили из строя с раз-
рывом корпуса, хотя они были уста-
новлены на небольшие медные или
латунные теплоотводы и работали с
нагрузкой (лампы накаливания)
мощностью не более 60 Вт. В то же
время, не было зафиксировано ни
одного выхода из строя этих микро-
схем, если они работали совместно
с навесным симистором (тиристора-
ми) и включались по приведенной на
рисунке схеме.
Особенность такого включения в
том, что большая часть токовой на-
грузки ложится на внешний симистор
VS1, чем, вероятно, уменьшается ско-
рость деградации кристалла микро-
схемы. Кроме того, варистор R4 за-
щищает микросхему и симистор от
повреждения всплесками напряже-
ния сети. При амплитуде напряжения
сети свыше 400...450 В сопротивле-
ние варистора резко уменьшается,
вследствие чего возрастает ток через
варистор, токоограничительный рези-
стор R5 и управляющий электрод си-
мистора. VS1 открывается, и на на-
грузку поступает часть сетевого на-
пряжения, обычно недостаточная для
перегорания ламп накаливания или
спиралей электронагревательных
приборов.
По моему мнению, в рекомендо-
ванных схемах включения завыше-
на емкость конденсаторов С2 и СЗ.
Уменьшив емкость этих конденсато-
ров до 0,47...0,33 мкФ, можно уве-
личить отдаваемую в нагрузку мак-
симальную мощность, а также сни-
зить уровень помех. С этой же це-
лью не рекомендую уменьшать со-
противление R1 менее 150 кОм.
Лучше всего брать этот резистор с
выключателем, которым можно от-
ключать устройство от сети. Если ток
нагрузки значительно превышает
допустимый ток контактов выключа-
теля (обычно 1...2 А), то выключа-
тель можно подсоединить в разрыв
цепи возле резистора R2.
В различных фазовых регуляторах
мощности, выключателях, реле и
других устройствах автоматики ре-
комендуется использовать симисто-
ры с рабочим напряжением не ме-
нее 600 В, а конденсаторы С4, С5
— с напряжением не менее 630 В
(для пленочных, например, К73-17)
или 1000 В (для керамических, на-
пример, К15-5). По моему мнению,
если требуется высокая надежность
устройств, особенно работающих
круглосуточно, от применения этих
ИМС желательно воздержаться.
Возможно, что у кого-то из читате-
лей будет свое мнение относитель-
но надежности этих микросхем, мне
будет интересно о нем узнать.
Литература
1.	И.Кольцов. Микросхема фазового
регулятора КР1182ПМ1. — Схемотехни-
ка, 2001, №10, С.51.
2.	А.Немич. Микросхема КР1182ПМ1 —
фазовый регулятор мощности. — Радио,
1999, №7, С.44.
3.	О замене симистора... — Радио,
2000, №9, С.46.
4.	А.Бутов. Акустическое реле. — Схе-
мотехника, 2002, №3, С.2.
5.	А.Бутов. Терморегулятор на микро-
схеме КР1182ПМ1. — Схемотехника,
2002, №10, С.ЗЗ.
6.	А.Бутов. Сенсорный выключатель на
КР1182ПМ1. — Радиоконструктор, 2003,
№2, С.26.
7.	А.Бутов. Реле времени на
КР1182ПМ1. — Радиомир, 2003, №3,
С.17.
8.	А.Бутов. Сверхмощное реле време-
ни на КР1182ПМ1. — Радиоаматор, 2004,
№3, С.20.
9.	А.Бутов. Световой сигнализатор те-
лефонных звонков. — Радиомир, 2004,
№7, С.10.
10.	А.Бутов. Регулятор мощности — фо-
тореле. — Радиомир, 2005, №2, С. 17.
Терморегулятор
для паяльника
Ю.СЕМЕНОВ,
г. Воронеж.
Опытные радиолюбители знают,
что качество пайки определяется, в
первую очередь, температурой жала
паяльника. Плох как его недогрев,
таки перегрев. Выставив оптималь-
ную температуру жала, ее необходи-
мо поддерживать постоянной во вре-
мя работы. Для этого используются
терморегуляторы различной слож-
ности. В “крутых” схемах для конт-
роля температуры применяются тер-
мопары или терморезисторы. Меж-
ду тем, термодатчиком может
служить... сам паяльник!
Согласно [1], при изменении тем-
пературы на 100°С термоЭДС тер-
мопары “железо-константан” со-
ставляет всего 5,5 мВ. Изменение
сопротивления высокоомной прово-
локи нагревателя паяльника состав-
ляет 1% на 100°С. Паяльник 40 Вт
(220 В) имеет сопротивление нагре-
вателя 1300 Ом, т.е. AR=13 Ом на
100°С. Если через нагреватель про-
пустить измерительный ток 10 мА,
то Д11=130 мВ — вполне достаточ-
Рис. 1
ная величина для работы неслож-
ной схемы терморегулятора.
Схема (рис.1) работает следую-
щим образом. Считаем, что регуля-
тор R6 находится в среднем поло-
жении. При включении питания за
счет малого сопротивления холод-
ного паяльника (Rh) напряжение на
неинвертирующем входе (выводе 5)
компаратора DA1 больше, чем на
инвертирующем (выводе 4). Поэто-
му на выходе DA1 и, соответствен-
но, на эмиттере VT1 — высокий уро-
вень, близкий к напряжению пита-
ния. Конденсатор С4 заряжается
через VD5 и R11, от него через R10
заряжается СЗ. Когда напряжение
на СЗ доходит до порога срабаты-
вания ключа на составном транзи-
сторе VT2-VT3, он открывается и
коммутирует обмотку реле К1. Кон-
такты реле К1.1 (1-2) замыкаются и
включают паяльник в сеть через
балластный резистор R1. Падения
напряжения на R1 достаточно, что-
бы загорелись светодиоды VD1,
VD2, сигнализирующие о режиме
нагрева.
Одновременно напряжение на
инвертирующем входе DA1 увели-
чивается и становится больше, чем
на неинвертирующем. В результате
на выходе DA1 появляется низкий
уровень, транзистор VT1 закрыва-
ется, а конденсаторы СЗ и С4 по-
степенно разряжаются через вход-
ное сопротивление ключа. В конце
концов ключ закрывается, реле от-
пускает, и его контакты отключают
паяльник от сети и подключают к
входу компаратора.
Сопротивление нагретого паяль-
ника больше, поэтому напряжение
на инвертирующем входе DA1 по-
прежнему превышает уровень на
неинвертирующем входе, и на вы-
ходе DA1 — “0”. По мере остыва-
ния паяльника его сопротивление
уменьшается, и наступает момент,
когда уровень на входе 4 DA1 ста-
новится меньшим, чем на входе 5.
Компаратор снова переключа-
ется, высокий уровень на выхо-
де заряжает конденсаторы,
реле включается, и цикл рабо-
ты повторяется.
Терморегулятор питается от
простейшего блока питания (Т1,
VD3, VD4, С1, С2). Напряжение
вторичной обмотки Т1 состав-
ляет примерно 10 В.
Устройство собрано на печат-
ной плате из одностороннего
фольгированного стеклотексто-
лита. Плата (рис.2) выполнена
методом прорезания изолирую-
щих канавок. Детали монтиру-
ются с этой же стороны платы
(выводы отгибаются, хорошо
залуживаются и припаиваются
к фольге). Площадки под R1,
R2, VD1, VD2 отделены от ос-
тальной схемы зазором шири-
ной 7 мм для защиты от пробоя.
Терморегулятор помещается в
подходящий пластмассовый корпус.
На ось регулировочного резистора
R6 необходимо одеть ручку из изо-
ляционного материала.
Настройка правильно собранного
устройства сводится к подбору со-
противлений R3, R5, R7 в зависи-
мости от конкретного экземпляра
паяльника и необходимого диапазо-
на регулировки температуры. Со-
противление резисторов R3 и R3’
выбирается из соотношения
R3+R3’=Rh.
Если выбрать диапазон регулиров-
ки температуры 400°С (ARh=4%), то
для переменного резистора R6 со-
противлением 3,3 кОм получаем
величины R7 и R5:
R7=R6/ARh=3,3/0,04=82 (кОм);
R5=R7-R6=82-3,3=79 (кОм).
Внимание! Устройство имеет
гальваническую связь с сетью.
При наладке необходимо соблю-
дать правила безопасности.
Литература
1.	Кошкин Н.И., Ширкевич М.Г.
Справочник по физике. — М.: На-
ука, 1982, С.114, 116.
2.	Справочник радиоконструкто-
ра. 3-е изд. — М.: Радио и связь,
1984, С.522.
3.	Радио, 1995, №2, С.38.
4.	Радио, 1985, №3, С.26.
5.	Радио, 2002, №8, С.38.
6.	Радио, 2006, №4, С.22, 27, 39.
В.ЗАХАРЕНКО, UA4HRV,
г.Самара.
Автономная
квартирная сиг
Спасение утопающих —
дело рук самих утопающих!
О.Бендер (И.Ильф, Е.Петров)
Когда приходится часто остав-
лять квартиру без присмотра,
хочется как-то защитить ее от по-
сягательств злоумышленников.
Один из самых простых способов
защиты — оснастить ее автономной
системой сигнализации. Если при
несанкционированном открывании
двери в квартиру раздастся пронзи-
тельный звуковой сигнал, вряд ли
кто-нибудь захочет ее “посетить”.
Подобную сигнализацию я сделал
для своей квартиры в 2001 г., и она
исправно работает по сей день. Ана-
логичное устройство было выпущено
лабораторией “ФАЭТОН” (я вел ее с
конца 1991 г. по лето 1996 г.) ограни-
ченной партией (16 шт.) под названи-
ем “СКА-1” (Сигнализация квартир-
ная автономная) и продавалось с ус-
тановкой “под ключ”. По сегодняшний
день ни один из блоков “СКА-1” не от-
казывал (конечно, обрывы в провод-
ке охранного шлейфа и проводов ПУ
бывали неоднократно).
Блок сигнализации собран в стан-
дартном пластмассовом корпусе
“KZ-1”, выпускаемом для радиолю-
бителей, с внешними размерами
190x200x70 мм. В этом корпусе
смонтированы на одной монтажной
плате (рис.1) блок питания и логи-
ческий блок. Для упрощения рабо-
ты по наладке устройства рекомен-
дую собирать и налаживать его по
функциональным узлам.
Схема блока питания (БП) при-
ведена на рис.2. БП работает с бу-
ферной аккумуляторной батареей
и обеспечивает работу логическо-
го блока сигнализации как от сети
220 В, так и от аккумулятора (дос-
таточно длительное время). Функ-
ционально БП состоит из выпрями-
теля, регулируемого стабилизатора
противлением 40.. .50 Ом и
мощностью 5... 10 Вт). Боль-
шее падение напряжения
говорит либо о недостаточ-
ной мощности силового
трансформатора Т1, либо о
“слабых” или неисправных
диодах выпрямительного
моста (основной признак в
этом случае — нагрев дио-
дов), либо о недостаточной
емкости конденсатора С1.
После получения огово-
ренных параметров выпря-
мителя приступают к сбор-
ке и наладке регулируемого
стабилизатора напряжения.
Он собран на двух транзис-
торах — VT1 и VT2 — по
следящей схеме, на транзи-
сторе VT3 выполнен ограни-
читель тока нагрузки. Стаби-
лизатор обеспечивает регу-
лировку выходного напряже-
ния (после диода VD6) в
пределах 12... 15 В с ограни-
напряжения с ограничением тока
нагрузки, буферного устройства пе-
реключения питания и индикатора
режимов работы.
Выпрямитель содержит силовой
трансформатор Т1, диодный мост
VD1 ...VD4 и накопительный конден-
сатор С1. В качестве трансформа-
тора Т1 применен стандартный си-
ловой трансформатор для радио-
любителей с габаритной мощнос-
тью около 6 ВА и размерами
35x35x40 мм. Вторичная обмотка Т1
обеспечивает напряжение 14 В при
токе нагрузки до 0,4 А. Его можно
заменить любым другим трансфор-
матором, близким по мощности и
имеющим аналогичное выходное
напряжение. Диоды выпрямителя
должны обеспечивать выпрямлен-
ный ток не менее 0,3...0,4 А, для
чего годятся не только готовые мо-
сты серии КЦ401 ...КЦ405, но и ста-
рые диоды Д226 (Д237). Электроли-
тический конденсатор С1 должен
иметь емкость не менее 1000 мкФ.
Для длительной надежной работы
БП не рекомендуется устанавли-
вать отечественные конденсаторы
в алюминиевых корпусах. Подойдут
танталовые конденсаторы в сталь-
ных корпусах с остеклованными
выводами и старые, типа ЭТО.
После сборки выпрямителя БП при-
ступают к проверке его параметров. В
режиме холостого хода напряжение на
конденсаторе С1 должно находиться
на уровне 18,5...20 В и снижаться не
более, чем на 2...3 В при токе нагруз-
ки 0,4.. .0,5 А (нагрузка — резистор со-
чением максимального тока на уров-
не 0,7...0,8 А.
В качестве VT1 можно взять любой
транзистор п-р-п с мощностью рассе-
ивания не менее 2 Вт, например, из
серий КТ802...КТ808, КТ903 в метал-
лическом корпусе. Транзисторы этого
ряда в пластмассовых корпусах мож-
но использовать только с небольшим
радиатором (порядка 10 см2). В каче-
стве VT2 и VT3 подойдут транзисто-
ры КТ801, КТ601.. .КТ605, П701 и мно-
гие другие в металлическом или плас-
тмассовом корпусе с мощностью рас-
сеивания 0,5...0,8 Вт. Стабилитрон
VD5 годится и с другой (желательно
ближайшей) буквой из серии Д814. Его
можно составить из 2-3 стабилитро-
нов серий КС133... КС168, но при этом
может потребоваться подбор R4.
Функцию переключателя питания
выполняет диод VD6. Фактически он
служит для предотвращения разря-
да аккумулятора на выключенный
(при пропадании сети) БП. Этот
диод должен иметь малое падение
напряжения и допустимый прямой
ток до 0,8 А. Здесь хорошо работа-
ют диоды КД202, Д242...Д248слю-
бой буквой, а также старые —
Д303...Д305.
Индикатор режимов работы БП
состоит из двух светодиодов (VD7
— желтого и VD8 — зеленого), ус-
тановленных на передней панели,
и двух балластных резисторов (R6
и R7). Первый светодиод индициру-
ет нормальный режим работы от
сети, а второй — запасной режим,
те. работу от аккумулятора.
После сборки стабилизатора на-
пряжения с переключателем пита-
ния и индикатором режима работы
БП сначала запускают стабилиза-
тор. Прежде всего проверяют пре-
делы регулировки напряжения, для
чего к клеммам “+12 В” и “-12 В” под-
ключают резистор сопротивлением
200 Ом (2 Вт) и вольтметром прове-
ряют выходное напряжение. Оно
должно регулироваться резистором
R3 в пределах 12... 15 В. Если верх-
нее значение напряжения не дости-
гается, то стоит проверить выпря-
митель. Возможно, он просто не
обеспечивает на входе стабилиза-
тора напряжение 16,5... 18 В. Если
выпрямитель дает такое напряже-
ние, то виноватыми могут быть не-
достаточный коэффициент усиле-
ния по току транзистора VT1 или
неправильно подобранный стаби-
литрон VD5. Добившись нужных
пределов регулировки напряжения,
проверяют ток ограничения. Для
этого временно отпаивают один из
выводов конденсатора СЗ, включа-
ют БП в сеть и на несколько секунд
к выходным клеммам БП подключа-
ют амперметр с пределом измере-
ния не менее 1 А. Правильно отре-
гулированный БП должен ограни-
чить ток на уровне 0,7...0,8 А (его
величина зависит от сопротивления
R2). Если ток меньше 0,6 А, то где-
то есть “течь в трюме". Такой БП
будет работать, но, возможно, не
сможет обеспечить быстрый заряд
аккумулятора после перебоев в
сети. Если ток значительно больше
1 А, значит, не работает защита от
перегрузки по току, и такой БП ис-
пользовать нельзя. Неисправность
необходимо найти и устранить.
В качестве аккумулятора рекомен-
дую закрытые (необслуживаемые)
^баночные кислотные аккумуляторные
батареи емкостью 1,5.. .6 А ч (приме-
няются в фотовспышках). Для надеж-
ной работы аккумулятора необходимо
установить на клеммах БП “+12 В” и
“-12 В” (блок сигнализации находит-
ся в дежурном режиме с отключен-
ным аккумулятором) напряжение
12,6... 12,8 В для помещения с комнат-
ной температурой или 13,0... 13,2 В для
прохладного подвального помещения
(+5...+10°С). Признаком правильного
режима такого аккумулятора является
нагрев верхней части корпуса на
5... 10°С выше температуры окружаю-
щей среды (“вялый” внутренний элек-
тролиз воды). Допустимо использо-
вать и батареи щелочных аккумулято-
ров (10 банок) для аппаратуры связи.
При этом на клеммах БП (без аккуму-
лятора) нужно установить напряжение
14,2... 14,5 В (для помещения с комнат-
ной температурой). При пониженной
температуре щелочные аккумуляторы
использовать не рекомендуется.
У меня есть даже опыт использо-
вания в качестве аккумулятора ба-
тареи из гальванических щелочных
элементов. Ток “заряда” подключен-
ной к БП батареи устанавливают
регулятором напряжения на уровне
0,5...1 мА (миллиамперметр вклю-
чается последовательно с батареей
на пределе 10 мА, чтобы высокое
внутреннее сопротивление милли-
амперметра не искажало результат).
Например, в “свежей” батарее из 8-
ми круглых (больших) щелочных
элементов для переносных фонарей
указанный ток “заряда" получается
при напряжении на клеммах БП око-
ло 13 В. Батарею из гальванических
элементов нужно периодически
(примерно раз в год) менять на но-
вую и не реже 2-3 раз в год прове-
рять. Если при очередной проверке
окажется, что напряжение на клем-
мах “+12 В” и “-12 В” ниже 12,5 В,
батарею следует заменить.
Логический блок (ЛБ) собирается
после сборки и наладки БП на той
же монтажной плате. Схема ЛБ при-
ведена на рис.З и функционально
состоит из реле времени, пробника
состояния охранного шлейфа, клю-
ча-ограничителя работы сирены и
индикатора состояния сирены.
(Окончание следует)
А.ПЕТРОВ,
г.Могилев.
ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ
При наладке и проверке УМЗЧ в
качестве испытательных чаще все-
го используют синусоидальный,
прямоугольный и треугольный сиг-
налы. Иногда для измерения интер-
модуляционных искажений берут
смесь двух сигналов, например, 19
и 20 кГц. Комбинированный сигнал
позволяет даже на слух оценить
вносимые интермодуляционные ис-
кажения, так как в этом случае ис-
кажения выделяются в виде сигна-
ла частотой 1 кГц, к которому чув-
ствительность слуха очень высока.
При испытаниях следует учитывать,
что на биениях амплитуда сигнала
удваивается.
Как показал мировой опыт иссле-
дования УМЗЧ, суммарный уровень
нелинейных искажений усилителя
(THD — Total Harmonic Distortion)
всего лишь косвенно говорит о его
качестве. Дело в том, что низкий уро-
вень искажений достигается, в ос-
новном, за счет подавления низших
гармоник с помощью глубокой об-
щей отрицательной обратной связи
(ООС) по напряжению. При этом
высшие гармоники, как правило, не
подавляются, а чаще наоборот —
возрастают, и расширяется их
спектр из-за недостаточной широко-
полосное™ исходного (без ООС)
усилителя. В еще большей степени
этот эффект проявляется в УМЗЧ с
двухтактным эмиттерным повтори-
телем на выходе при работе на ком-
плексную нагрузку (без принятия
дополнительных мер по снижению
выходного сопротивления каскада
при “обрыве” ООС), в чем и прояв-
ляется “транзисторное” звучание.
В ряде случаев более информа-
тивным оказывается исследование
усилителя с помощью сигнала типа
“меандр”. С помощью такого сигна-
ла можно исследовать динамичес-
кие свойства усилителя и его пере-
ходные характеристики. Для каче-
ственного воспроизведения меанд-
ра полоса пропускания УМЗЧ долж-
на быть как минимум в 10 раз выше
частоты испытательного сигнала.
Плохие динамические характерис-
тики проявляются большим выбро-
сом (более 3...5%) и “звоном” на
“полках” испытательного сигнала
при полном его размахе на выходе
усилителя примерно 600 мВ.
В принципе, реальный звуковой
сигнал далек по форме от любого из
испытательных сигналов и носит
импульсный характер. Чтобы при-
близить испытательный сигнал к
музыкальному, предлагаю этот гене-
ратор (рис.1).
Рис. 1
Прибор состоит из:
-	задающего генератора частотой
4 кГц на элементах DD1.1, DD1.2;
-	делителя на 5 на элементах
DD2.2, DD1.3, DD1.4;
-	делителей на 2 на триггерах
DD3.1, DD3.2;
-	сумматора на DA1.
Питание схемы — двухполярное,
стабилизированное. В качестве
стабилизаторов используются ма-
ломощные интегральные типа
IL78L06AC и IL79L06AC (на схеме не
показаны).
Работает схема следующим обра-
зом. Задающий генератор выраба-
тывает сигнал частотой 4 кГц (дос-
тигается подбором резистора R1).
Далее этот сигнал делится на 5, и
на выводе 11 DD1.4 формируются
короткие положительные импульсы
частотой 800 Гц. Затем эти импуль-
сы поступают на делитель на 2, и на
выходе DD3.1 получается меандр
частотой 400 Гц. Одновременно сиг-
нал 4 кГц делится вторым делите-
лем на 2, в результате получаем на
выходе DD3.2 второй меандр часто-
той 2 кГц.
В зависимости от положения ре-
гуляторов R4 и R5, на выходе гене-
ратора наблюдаются следующие
виды испытательных сигналов:
-	меандр частотой 400 Гц;
-	меандр частотой 2 кГц;
-	комбинированный сигнал.
Если вывести движок резистора R4
в верхнее по схеме положение, а дви-
жок резистора R5 постепенно пере-
двигать снизу вверх, можно получить
переключение сигнала частотой 2 кГц
как в крайних положениях комбини-
рованного сигнала, так и в районе
перехода через ноль. В отличие от
музыкального сигнала, где картинка
меняется непредсказуемо, данный
сигнал повторяется и хорошо синхро-
низируется осциллографом, что рас-
ширяет возможности исследования
поведения УМЗЧ в переключатель-
ных режимах работы. Для наглядно-
сти на рис.2-4 приведены осциллог-
раммы комбинированного сигнала
при разных соотношениях сигналов
частотой 400 Гц и 2 кГц.
По моему мнению, наибольшую
информативность дает испытание
УМЗЧ комбинированным сигналом,
у которого исходные сигналы (400 Гц
и 2 кГц)равны,либо имеют неболь-
шую разницу. Желательно, чтобы на
выходе УМЗЧ “впадины” сигнала на
рис.З не доходили до нулевой линии
около 0,5 В, а на рис.4 переходили
нулевую линию развертки примерно
на 0,5 В (но не более 1 В). Такие
сигналы могут быть наиболее “труд-
ными" для УМЗЧ с двухтактным
эмиттерным повторителем на выхо-
де, работающим в классе “В" или
“АВ”. Комбинированный сигнал с ма-
лой составляющей сигнала часто-
той 2 кГц поможет выявить недостат-
ки УМЗЧ при уровне сигнала на вы-
ходе, близком к ограничению. В этом
случае одно из плеч выходного кас-
када находится в режиме отсечки
или близком к нему.
Компьютерный ТВ-тюнер
А.БУТОВ,
с.Курба Ярославской области.
в роли частотомера
Так уж случилось, что у меня нет
частотомера с возможностью изме-
рения частот выше 100 МГц. И про-
блема вовсе не в том, что не из чего
собрать необходимый делитель ча-
стоты и добавить еще один разряд
в уже имеющийся самодельный ча-
стотомер на микропроцессоре
1030ВЕ31. Дело в том, что частоты
выше 100 МГц приходится измерять
не чаще раза в несколько лет, и не-
обходимости в таком приборе, вро-
де бы, нет. Но все же, нет-нет, да и
понадобится, а как же тогда быть?
Как-то в одном из журналов для ра-
диолюбителей рассказывалось о том,
что частоту можно измерять с помо-
щью УКВ-приемника с цифровой ин-
дикацией частоты. Речь шла о попу-
лярных в 90-х годах прошлого века
карманных “китайских" радиоприем-
никах с низкой ПЧ и автосканирова-
нием УКВ диапазона (65...110 МГц).
В настоящее время для измерения
гораздо большего диапазона частот
можно использовать компьютерный
ТВ-тюнер, предназначенный для при-
ема аналоговых сигналов эфирного
или кабельного телевидения.
Если имеется внутренний PCI или
PCI-Express тюнер, то чтобы превра-
тить его в частотомер, достаточно
изготовить простейший переходник
по схеме, показанной на рис.1. Пе-
реходник состоит из отрезка коакси-
ального кабеля длиной до 2 м, рези-
стора, конденсатора, стандартного
антенного штекера, зажима “кроко-
дил”, иглы-щупа и 4-5 ферритовых
цилиндриков 600НН от контуров ПЧ
старых радиоприемников. Цилинд-
рики нанизываются на кабель со
стороны подключения к тюнеру. Ко-
аксиальный кабель подключается к
антенному гнезду тюнера, “кроко-
дил” — к общему проводу (“массе")
тестируемого устройства, а щуп — к
местам прохождения ВЧ-сигнала.
Благодаря высокой чувствительно-
сти ТВ-тюнеров, иглу щупа в боль-
шинстве случаев даже не придется
подключать, например, к выводам
обмоток контура, выводам транзис-
тора или кварца. Достаточно просто
поднести шуп на расстояние 2... 10
мм, и он, как антенна, “поймает” из-
меряемую частоту.
Чтобы провести измерения, не
нужно искать специализированное
программное обеспечение, доста-
точно того, что шло в комплекте с
тюнером или практически любое ПО
Рис. 2
сторонних производителей. На
рис.2 показан пример использова-
ния программы FLY 2000 TV в ре-
жиме частотомера. “Режим частото-
мера” — это не что иное, как режим
поиска телевизионных станций с от-
ключенной опцией “Пустой экран
при отсутствии видеосигнала". Это
даст возможность наблюдать в окне
"телевизора” характерный шум, от-
сутствие которого и будет означать
настройку тюнера на частоту источ-
ника колебаний. Сканирование ча-
стоты в программе FLY 2000 TV вы-
полнено очень удобно. Например,
можно сканировать вручную с шагом
10 МГц, 1 МГц, 50 кГц, ввести часто-
ту вручную или выполнить автоска-
нирование.
Мой тюнер позволяет сканировать
непрерывный диапазон частот от 45
МГц до 895 МГц. Если имеется вне-
шний компьютерный тюнер, подклю-
чаемый к компьютеру через порт
USB-2 или IEEE1394, то пользовать-
ся им в режиме частотомера будет
еще удобнее, поскольку отпадает
необходимость в высокочастотном
соединительном кабеле. Чтобы слу-
чайно за измеряемую частоту не
принять “зеркалку”, нужно стремить-
ся к минимальному уровню полезно-
го сигнала на входе тюнера, т.е. от-
носить иглу щупа от измеряемой
точки насколько возможно дальше.
После небольшой тренировки вы
научитесь по характеру картинки и
звукового фона легко отличать час-
тоты полезного сигнала от гармоник
и помех. Если вы хотя бы приблизи-
тельно знаете, на какой частоте дол-
жен работать испытуемый узел, то
нет необходимости сканировать
весь диапазон (протяженностью бо-
лее 800 МГц).
В некоторых моделях телевизоров
также можно плавно сканировать
диапазон в ручном режиме с инди-
кацией текущей частоты, хотя
пользоваться телевизором как час-
тотомером все же менее удобно.
Литература
А.Бутов. ДМВ модулятор ТВ-сигна-
ла Samsung RUS736 II CBL. — Схе-
мотехника, 2005, №9, С.55.
2. В.Куц. ТВ-тюнеры — быть или
не быть? — Радиомир. Ваш компь-
ютер, 2004, №9, С.2.
[2 Мастер настройки: Антивирус Касперского
Регулярный поиск вирусов
Антивирус Касперского 6.0
для рабочих станций
(Продолжение. Начало в №5/08)
Во-первых, разберемся
с режимом обновления.
Режимы Автоматически
или Каждые 2 часа целе-
сообразно устанавливать,
если компьютер постоянно
подключен к локальной
сети или Интернет. В про-
тивном случае Антивирус
будет каждый раз сооб-
щать о невозможности со-
единения.
Примечание. Антивирус
Касперского 5.0 (for Win-
dows Workstation) обладал
одной неприятной особен-
ностью. Если задача обнов-
ления сигнатур и модулей
приложения была запуще-
на по расписанию, но вы-
полнялась неудачно (не
было соединения с сетью,
не обнаруживался источник
обновления), то остановить
ее, не прибегая к перезаг-
рузке всей системы, было
практически невозможно. В
шестой версии программы
данный недостаток устра-
нен полностью!
Режим Вручную позво-
ляет запускать обновле-
ние антивирусных сигна-
тур и модулей по мере не-
обходимости (при устаревании сиг-
натур). Это наиболее рациональный
подход, когда соединение с Интер-
нет “Dial-Up” или компьютер (ноут-
бук) не имеет постоянного подклю-
чения к локальной сети. Самое глав-
ное, не забывать “обновляться”! А
это бывает, к сожалению, весьма и
весьма часто. Именно с этим связа-
но большинство нареканий пользо-
вателей (почему “Касперский” не ви-
дит вирусы на компьютере?).
Во-вторых, чтобы программа смог-
ла обнаружить источники обновле-
ния (серверы, где расположены
Рис. 9
Регулярный поиск офусое гарантирует отсутствие вредоносных прогреми на вашей
компьютере и позволяет снизить время проверки другими компонентами защиты.
Выберите режгн проверки:
Г Проверка объектов автозапуска
Р При запуске приложения
Изменить,.

"Проверка критических областей -т-
Г“ Каждый 1 день
</£Mas«s
< Назад |Гди|ёв> ~|| Отмена |
Рис. 10
И.НАГОВИЦЫН,
п.Талаги-Нефтебаза
Архангельской обл.
E-mail: igor_n@pomorsu.ru
серверы обновления лабо-
ратории Касперского в Ин-
тернет. Данные сведения
можно получить у провай-
дера;
- на вкладке Источник
обновления устанавлива-
ются источники обновления
Антивируса, а также их при-
оритет. При этом можно ис-
пользовать адрес компью-
тера в локальной сети, где
размещаются свежие анти-
вирусные базы, и адрес в
Интернет.
10. В окне Регулярный
поиск вирусов (рис.9) ос-
тавляем все по умолча-
нию, поскольку данные на-
стройки уже достаточно
оптимальны!
11. Защита паролем
(рис.10) позволяет предот-
вратить изменение настро-
ек Антивируса, несанкцио-
нированное отключение ан-
тивирусного мониторинга,
удаление программы с ком-
пьютера. Защита паролем
эффективна в случае, если
вы не являетесь единствен-
ным пользователем данно-
го компьютера, и позволяет
Рис. 11
да
“свежие” сигнатуры
угроз), необходима
дополнительная на-
стройка. Для на-
стройки обновления:
- на вкладке Пара-
метры LAN необхо-
димо прописать пара-
метры подключения к
Интернет (прокси-
сервер, порт, данные
для аутентификации
пользователя и др.),
если в дальнейшем
будут использоваться
РЗ Мастер настройки: Антивирус Касперского
Завершение установки
Установказавершена
Для завершения установки необходимо перезагрузить компьютер.
Р' Перезагрузить компьютер
Справка
Отмена |

лишний раз не волно-
ваться за его безопас-
ность! Однако пароль
не следует забывать,
поскольку методика
его восстановления
без переустановки са-
мого Антивируса не-
известна!!!
12. Выполнив пре-
дыдущие пункты, мы
произвели основные
настройки програм-
мы. После перезаг-
рузки компьютера
(рис.11) Антивирус
сразу же начнет ра-
ботать.
Настройка
Антивируса
Для качественной
Рис. 12
настройки Антиви-
руса необходим ряд
заключительных на-
строек, которые же-
лательно выполнить
сразу же после пере-
загрузки компьюте-
ра. Для этого откры-
ваем главное окно
программы и перехо-
дим в меню Настрой-
ка (рис.12).
1. Вкладка Защита.
Здесь имеет смысл
отключить проверку
шпионского, реклам-
ного ПО, программ
скрытого дозвона.
Тогда Антивирус пе-
рестанет “ругаться” с
такими программами
как “Remote Admi-
nistrator” и с рядом
других, которые по классификации
лаборатории Касперского относятся
к категории “опасных”, но в большин-
стве случаев являются относительно
безопасными. Эффективность рабо-
ты Антивируса при этом не снижает-
ся, быстродействие увеличивается
(хотя и незначительно), а вы избав-
ляетесь от необходимости периоди-
чески разрешать работу многим по-
Настройка: Антивирус Касперского
Справка
г-Общиз-------—-
| R ^клочить Файловый Антивирус
Файловым Антивирус
Рис. 13
2. Вкладка Файло-
вый Антивирус. Если
вы хотите автоматизи-
ровать обработку инфи-
цированных объектов,
установите параметры
действия с зараженны-
ми объектами как пока-
зано на рис.13. Тогда не
придется каждый раз
принимать решение
при обнаружении виру-
са. Программа все сде-
лает автоматически!
Для увеличения быс-
тродействия Антивиру-
са на “слабых” компью-
терах допустимо уста-
новить режим “Прове-
рять программы и доку-
менты по расширению”
(рис.14), однако при
этом, как заявляют спе-
циалисты лаборатории
Касперского, возможно
снижение эффективно-
сти работы Файлового
Антивируса. Если ком-
пьютер современный и
обладает достаточным
быстродействием, то в
изменении данных на-
строек необходимости
нет, можно все оставить
по умолчанию.
Уровете? безопасности------—
ч. Г Рекомендуемый
I - Оптимальная защита
пользователей
Настройка.
Дечить
Уделить,еслилечениене
 Действие "—
Г Запросить действие
РЗ Настрой* а: Файловый Антивирус,
(бёщие | область защиты | Дело длительно |
с - г Типы файлов .<	;-----
С Проверять gee файлы
Проверять программы и документы (по ^одержимому)
С Проверять программы и документы (по раошрекияэ)
Рис. 14
„Л3|х|
лезным (абсолютно безопас-
ным при грамотном обраще-
нии!) программам.
Данному решению есть и
альтернатива: оставьте оп-
цию включенной по умолча-
нию и пропишите “потенци-
ально опасное” ПО в дове-
ренной зоне Антивируса.
Правда, это сложнее!
Г Оптимизация	- ;	---
*! Р Проверять тольконовые и измененные файлы
“ Составные файлы	г
Г Проверять архивы
Г Проверять инсталляционные пакеты
Р Проверять вложенные OLE-объекты
Р Отложить распаковку если файл боляие |о*
Т7 fcie распаковывать,, если файл больше
Се Справка
Отмена
8
Рис. 15
И Настройка: Файловый Амти^^ус
.Jal*!
Общие | Область защиты j Дополнительно^
Режим проверки	~ —-—
Интеллектуальный режяи
\	В»* открытии и изменении
” Г* Приоткрытии
С При £ьгюлкении
Приостановка задачи
Г Подписанию
Г" При запуске приложений
Справка
Примечание. Полный
список расширений
файлов приведен в ру-
ководстве пользовате-
ля Антивируса.
На вкладке Дополни-
тельно (рис.15) по умол-
чанию установлен “Ин-
теллектуальный режим”
проверки: Файловый Ан-
тивирус работает по за-
ранее определенной
методике. Однако на
“слабых" компьютерах
имеет смысл устано-
вить режим проверки
“При открытии” или
“При открытии и изме-
нении”, тогда проверка
программ и файлов на
наличие вредоносного
кода будет выполняться
только при выполнении
перечисленных дей-
ствий над ними.
Примечание. При уста-
новленном “Интеллекту-
альном режиме” иногда
возникает аномальная
активность Файлового
Антивируса при работе
по локальной сети с фай-
ловыми серверами, име-
ющими сетевые диски
большого объема, что
может значительно затруд-


нить работу компьютера
пользователя. Причина та-
кого поведения программы
не установлена. В осталь-
ном претензий по работе
Файлового Антивируса не
имеется!
3. Вкладка Почтовый
антивирус (рис.16) оста-
ется без существенных
изменений, однако имеет
Йн >1 Ipo^h а; .Ум I ицирускаперского
Рис. 17
Справке
Отмена | Приметать |
смысл установить параметры дей-
ствия над зараженным объектом, ана-
логичные Файловому Антивирусу.
4. Веб-антивирус оставляем на
строенным по умолчанию, за исклю-
чением, опять же, действий над вре-
доносным исполняемым скриптом.
Для обеспечения большей безопас-
ности компьютера выполнение опас-
ного скрипта следует запретить, а не
предоставлять возможность выбора!
5. Настройка Проактивной защиты
Рис. 16
требует отдельного об-
суждения (см. дальше).
6. Установим парамет-
ры поиска вирусов
(рис.17). Согласно этим
настройкам Антивирус
будет работать, когда вы
“заказываете” полную
проверку компьютера на
вирусы или принудитель-
ную проверку отдельного
каталога, съемного носи-
теля, дискеты или диска.
Здесь можно определить
вариант запроса дей-
ствия при обнаружении
вируса во время принуди-
тельной проверки. Если
настройка Антивируса
производится на “обще-
ственном” компьютере,
то никакое действие мож-
но и не запрашивать, а
лечить вирусы сразу, не-
излечимые — удалять!
Это в значительной мере
сэкономит время. Ос-
тальные настройки ос-
тавляем по умолчанию.
Примечание. Заражен-
ные, а также подозритель-
ные объекты не удаляют-
ся с компьютера. Они пе-
ремещаются в специаль-
ное “резервное хранили-
ще”, ще их наличие безо-
пасно для компьютера, и
могут быть оттуда восста-
новлены в случае необхо-
димости (например, в слу-
чае ложного срабатыва-
ния защиты).
(Окончание следует)
Видео —
“руками”
компьютера
А.КОЛДУНОВ,
г.Гродно.
E-mail: k12@biz.by
(Продолжение. Начало в №№1-5/08)
Для копирования файлов с по-
врежденных (поцарапанных) дисков
существует множество утилит, я
предпочитаю Copy Expert [29] (http://
www.rozetka.de/downloads/file_ 113.
html)l Окно программы показано на
рис.22. Популярный сервис http://
www.filepost.ru (доставка файлов из
Интернет обычной почтой на дисках)
рекомендует программу NSCopy с
меньшими возможностями и чуть луч-
шими характеристиками. Прочитать
руководство и скачать программу
можно на [29] (http://www.filepost.ru/
?act=nscopy и http://dmitrys.nm.ru/
download/nscopyl 04. zip).
В настройках Copy Expert нужно
выбрать следующее:
-	“Создавать лог”;
-	“Удалять лог, если он больше не
потребуется”;
-	“Возобновить ранее прерванное
копирование";
-	“Автоматическое число попыток
копирования бэд-сектора”;
-	“Заменять непрочитанные дан-
ные нулями”.
После этого работа с программой
особой сложностью не отличается:
выбираем выходную директорию
(куда копировать), выбираем фай-
л(ы) или папку для копирования и
ждем завершения процесса. Если
программа не сможет прочитать сек-
тор (данные на диске записаны в
виде пакетов размерами 2 Кбайт),
появится окно “Требуется дополни-
тельная копия”. Когда есть еще одна
копия этого файла на другом (или
этом же) диске, указываем путь к
файлу, когда копии нет — жмем
кнопку Нет. Теперь программа бу-
дет пытаться прочитать каждый сек-
тор, но те, которые прочитать невоз-
можно, будет заменять нулями, и
непрочитанные области будет поме-
чать на своей карте красным цветом.
Иногда помогает перезагрузка ком-
пакт-диска: сразу после появления
этого окна извлекаем диск из при-
вода, жмем кнопку Нет (после этого
копирование автоматически устано-
вится на “Паузу”), вставляем этот же
или другой диск (копию) в привод и
возобновляем копирование нажатием
на кнопку >•. Приостановить копиро-
вание можно в любой момент, нажав
кнопку ||. Продолжить копирование
можно будет даже после перезагруз-
ки компьютера (благодаря включен-
Рис. 22
ной опции “Возобновить ранее пре-
рванное копирование”). При выборе
этого же файла (не перепутайте дис-
ки, особенно DVD-видео, на которых
файлы имеют одинаковые назва-
ния!) копирование будет продолже-
но с места остановки.
Если копируется VOB-файл DVD-
видео, и если бэд-секторов (красных
квадратиков) не очень много, то вос-
станавливать такой файл необяза-
тельно — в большинстве случаев ис-
кажения будут незаметны или очень
кратковременны. Но в случае с
MPEG-4 видео или другими типами
файлов даже один непрочитанный
сектор (в конце файла) способен пол-
ностью испортить файл. Поэтому,
если этот же файл имеется на дру-
гом компьютере (в другом городе...),
мы можем восстановить собственный
файл с помощью утилиты NoErrors!
Expert, которая входит в состав па-
кета Copy Expert (рис.23).
Принцип действия этой утилиты
такой: если Copy Expert не может
прочитать какой-нибудь сектор, он
заменяет его нулями и одновремен-
Рис. 23
ч* No Errors! Expert	_ *’ X
Файл Настройки Справка
Получение данных из
Помещение данных в
CZZZZZZZZZIZZZZCZZ]
Состояние
но помечает адрес этого сектора в
лог-файле, носящем название ори-
гинального файла и лежащего в той
же папке, в которую производится
копирование. Допустим, не прочита-
на сотня секторов (200 Кбайт), тог-
да лог-файл будет объемом всего
Рис. 24
;VIDEO JTS.IFO
 VIDEO~TS. VOB
; VH>EOJTS-BU₽
?VTS_O1_O. IFO
; VTS_01_0. VOB
; vts__oi_i. vob
vts__gi_g.bup
VTS_02_0. IFO
:VTS_02_0.VOB
>VTS—02—1.VOB
! VTS_02_2. VOB
i VTS_02_3.VOB
| VTS_O2_4. VOB
VTS__02__S. VOB
VTS_G2__G. BUP
:VTS_03_0.IF0
: VTS_03__0.V0B
\ VTS_03_i.V0B
; VTS_03_2.V0B
(
[
I 165
I 1
r
I
I
(1 048
(1 048
(1 048
|1 048
I 322
I
I
I
(1 048
(	388
го
154
го
зо
oos
336
30
74
154
404
404
404
404
278
74
38
154
404
546
KB]
KB]
KB]
KB]
KB]
KB]
KB]
KB]
KB]
KB |
KB]
KB |
KB]
KB]
KB]
KB]
KB]
KB I
rol 1MI
DVD Decrypter
Файл Правка 8ид Режим Инструменты Справка
Источник
; & [0:0:0] ТЕДС DV-W516G8 (F:)
3 И
Метка: DVD_VIDEO
Регион: 1; 2; 3; 4; 5; 6; 7; 8 - RCE Protection:
Тип защиты авторского права: None
Папга назначения
О C:\cinema\VIDEO_TS\
Вместимость: 6 132 824 KB
Свободно: 2 056 432 КВ
Выбрать основной фильм PGC
Е] Включить обработку потока
0 Не выбирать подозрител. ячейки
Ready
несколько килобайт. Мы’его вместе с
файлами NoErrors! Expert.exe и
russian.lng (или любым другим языко-
вым файлом .Ing) из папки Copy Expert
пересылаем по электронной почте
или любым другим способом в то ме-
сто, где есть копия нашего файла.
Пусть она тоже “частично читаемая",
лишь бы в ней читались те сектора,
которые не читаются в нашей. Полу-
чатель должен запустить NoErrors!
Expert и выполнить команду Файл —
Взять данные из оригинала, после
чего указать путь к присланному логу
и своей копии файла. При этом очень
важно не ошибиться с именем фай-
ла: утилите все равно, из какого имен-
но файла на диске взять данные, а
“неправильная” информация “выле-
чить” наш файл не сможет! Утилита
возьмет из файла непрочитанные
нами сектора (200 Кбайт) и запишет
их в файл с расширением .mrd, кото-
рый должен быть выслан нам. То
есть, чтобы “вылечить” наш файл, нам
не нужно возиться с гигабайтными
файлами (особенно при теперешних
скоростях и ценах на Интернет), дос-
таточно просто получить этот самый
200-килобайтный .mrd-файл. После
этого копируем .mrd-файл в папку с
поврежденным файлом и логом, за-
пускаем на своем компьютере
NoErrors! Expert, выполняем команду
Файл — Поместить данные в по-
врежденный файл, указываем путь
к логу, и утилита исправит все бэд-сек-
Рис. 25
No
Ввод
Обработка потока
>	[£ VTSJ31
a vts_02
PGC 1 [01:45:09]
а утз_оз
PGC 1 [00:30:37]
Ы VTS_04
PGC 1 [00:03:46]
И________________
р] Chapter 2
0 Chapter.3
j | Chapter^
0 0 00:07:42,12
m 293 744 KB
CELLS: 1
00:34:26.11 / 25 fps 1 321 444 КВ
IChapter 1
Параметры:
Нарезка файла:
торы. И только те-
перь, если удалось
полностью восста-
новить файл, мож-
но удалить став-
шие ненужными
лог-файл и файл
исправлений .mrd.
В противном слу-
0 Копировать IFO файл
0Удалить защиту структуры
0 Удалить RC защиту
0 Удалить RCE защиту
0 Удалить РИО
Q Удалить VOB PUO
® Взломать M2V-sp> код (00:00:00:00)
[ Настройки поумолчанию ]
чае все описанное
выше можно повторить снова, но уже
с другим источником исправлений.
Еще одна очень полезная и при
этом пока бесплатная программа
для копирования DVD-видеодисков
— это DVD Decrypter (http://www.
dvddecrypter.com/). Единственный
недостаток этой программы — она
работает только с диском (реальным
или виртуальным) и не способна “раз-
бираться” с файлами, находящимися
на винчестере. Поэтому в таком слу-
чае приходится или записывать
DVD-файлы на диск и работать с
диском, или создавать ISO-образ и
монтировать его как виртуальный
диск. Загрузить ее желательно по
ссылке [30] (http://dl.betanews.com/
SetupDVDDecrypter_3.5.4.0.ехе и ру-
сификатор http://samlab.ws/ruz/
dvddecrypter354_tim.rar). Вначале
нужно инсталлировать программу, а
затем, для русификации, файл DVD
Decrypter 3.54 Rus.exe из последне-
го архива нужно открыть в WinRAR
(это SFX RAR-архив) и копировать
файл DVDDecrypter.RU из него в пап-
ку с самой программой. Про DVD
Decrypter также можно сказать: “Он
может все”! Например:
- способен снимать все виды за-
щит, т.е. может заменить платную
AnyDVD. Правда, в отличие от пос-
ледней, делает это не “на лету”, а
Рис. 26
Ввод/Вывод устройство :: Реестр Звуки Обработка потока События
Основные	IFO режим Чтение ISO л Запись ISO л GSS,
[ре-г/чг: • ................... ,	' Создать дополнительные файлы:...'
0 Информация о потоке
Q Информация о ячейке - ССЕ
Q Информация о части - BSPIayer
0 Информация о части - ССЕ
0 Информация о части - DVDLab
0 Информация о части - DVDMaestro
0 Информация о части - If oEdit
0 Информация о части - 18Д
0 Информация о части - OGG
0 Информация о части - Scenarist
0 Vob ID информация - DoItFa$t4U!
4 Гб
Названия файлов:
0 Включая PGC номер
0 Включая номер файла
только во время копирования фай-
ла на винчестер;
- имеет три режима копирования
(“Файл” — копирует файлы с диска,
одновременно снимая защиту, рис.24;
“IFO”—копирует фильм или его часть,
рис.25, попутно создавая файлы с
дополнительной информацией для
плееров, рис.26 и режим “ISO” — сни-
мает или записывает ISO-образ,
рис.27, заодно выдавая подробную
информацию о диске и приводе);
Рис. 27
' Size: 6 932 496 384 bytes	~]Д
: Time: 7S2:15:33 (MM.-5S:FF)	”3
i Physical Format Information (Last Recorded):	’
i Disc ID: MKM-001-00	j
: Book Type: DVD-ROM	|
; Part Version: 1
i DiscSze: 120mm
= Maximum Read Rate: 10.08Mbps
\ Number of Layers: 2
i Track Path: Oppose Track Path (OTP)
i Linear Density: 0.293 um/bit
; Track Densfcy: 0.74um/track
> First Physical Sector of Data Area: 196 608
| Last Physical Sector of Data Area: 16 043 599
\ Last Physical Sector in Layer 0:2 157 615
= Layer Information:
; Layer 0 Sectors: 1 961 008 (57,93%)	;
• Layer 1 Sectors: 1 424 000 (42,07%)
Рис. 28
Ввод,,! Обработка потока |_____
0 Включить обработку потока
0 ОхЕО - Video - 720x576 (PAI) /4:3
Г1 0x80 • Audio - AC3 I Uh I Russian
0 0x81 - Audio - ACS I Zrh i Russian
} □ 0x8A - Audio • PTS I Sch I Russian
□ 0x20 - Subtitle • Russian . [SP 01: N]
f Stream; 0x81 - Audo
’ ©ТочнаякопияпотокОDemux О Raw
i Ka₽Ta: M1 ~H
подробную информацию (рис.29);
-	показывает подробную инфор-
мацию о приводе (рис.30), имеется
возможность изменить регион или
обновить через Интернет прошивку
привода;
-	во всех случаях ведет подроб-
нейший лог (рис.31).
Наиболее интересен и полезен
режим “IFO”: он позволяет, например,
объединить 4 VOB-контейнера раз-
мером 1 Гбайт в один (4 Гбайт) или
наоборот, разбить 4 контейнера
сериала на множество контейне-
ров, каждый из которых содержит
1 или 2 серии фильма, скопировать
определенные сцены (chapter) как
на рис.25 (chapter 1...chapter 3,
chapters) в один VOB-контейнер, те.
вырезать ненужные (неинтересные)
сцены. При работе с некоторыми ви-
деоредакторами, не поддерживаю-
щими прямое открытие DVD-филь-
ма, но способными импортировать
данные из VOB-контейнеров (типа
VirtualDub-MPEG2), как-то проще
импортировать один большой файл,
чем возиться с десятком “мелких”
гигабайтных файлов, не забывая
выставлять задержку и правильную
нумерацию частей.
Рис. 30
-
ОТО Dccrypter ’' "	’	X
• \ Device: (G'.G:G]TEACDV-W516GB 34S1 (F:)(U^)
*** Vendor Specific Inquiry Information: 2005/01/05 22:14
Can Read CD-R: Yes
Can Read CD-RW: Yes
Can Read DVD-ROM: Yes
Can Read DVD-R: Yes
Can Read DVD-RW: Yes
Can Read DVD+R: Yes
Can Read DVD+RW: Yes
Can Read DVD-RAM: No
Can Read DVD-R DL: No
Can Read DVD+RDL: Yes
Can Write CD-R: Yes
Can Write CD-RW: Yes
Can Wnte DVD-R: Yes
Can Write DVD-RW: Yes
Can Write DVD+R: Yes
Can Write DVD+RW: Yes
Can Write DVD-RAM: No
Can Write DVD-R DL: No
Can Write DVD+R DL*. Yes
Can Read CDText: Yes
Can Read MdtiSession Discs*. Yes
Loading Mechanism Type: Tray
CD-DA Stream is Accurate: Yes
Supports Buffer Under-Run Free Recording: Yes
Buffer Size: 2048 KB
Maximum Read Speed: '-22160 КЭ/s (126x)
Maximum ’Write Speed: -22160 KB/s (126x)
может быть более 1 Гбайт, а имена
файлов должны удовлетворять пра-
вилу 84-3 (8 букв в имени файла,
3 буквы — в расширении). Поэтому,
если VOB-файл будет копироваться
на винчестер, отформатированный в
системе FAT, или он в дальнейшем
будет записываться на DVD-диск, его
Рис. 31
Рис. 29
© Отчёт ОТО Decrypter 10:45:14 27 02.200/	- П X
-	может создать DVD MDS файл;
-	имеет обработчик потока (в ре-
жиме “IFO”), т.е. позволяет выбрать,
что именно нужно копировать
(рис.28);
-	во время копирования выдает
Внимание! По стандарту на DVD-
video используется файловая система
udf bridge format, она представляет
собой комбинацию micro-udf и “обыч-
ной” ISO9660. Согласно ограничениям
формата micro-udf, размер файлов не
Файл Правка Иктрумеиты
ф 10:29:36 Source Device: (0:0:0} ТЕАС DV-WS16GB J4S1 (F:) (USB)
Ф 10:29:36 Source Media Type; DVD-ROM
ф 10:29:36 Source Media Region Code: 5
ф 10:29;36 Source Media Copyright Protection System Type: C5S/CPPM
ф 10:29'36 Source Mecfia Implementation Identifier. Sonic Scenarist 3.0
Ф 10:29:36 Destination Folder: C:\cinema\vIDEO_TS\
ф 10:29:36 File Splitting: 4 Г6
Ф 10:29:36 Detect Mastering Errors: No
ф 10:29:37 Remove Macrovision Protection: Yes
ф 10:29:37 Stream Processing: No
Ф 10:29:40 Decryption Key: CO 03 0D B5 94
ф 10:29:40 Extracting Sectors...
ф 10:37:40 Operation Successfully Completed! - Duration; 00:08:03
Ф 10:37:40 Average Read Rate: 8 23S K8/s (6. lx) - Maximum Read Rate: 9 045 KB/s (6.7x)
размер не должен превышать 1 Гбайт,
хотя большинство DVD-проигрыва-
телей и все современные операци-
онные системы нормально читают
с таких дисков файлы размером до
4 Гбайт (физическое ограничение по
адресному пространству). Для этого
в Настройки — IFO нужно выбрать
“Нарезка файла — 4 Гбайт” (рис.26).
Для системы NTFS ограничений на
размер файла пока нет, поэтому
можно выставить “Нарезка файлов
— никак”. Узнать файловую систе-
му можно, кликнув на диске в “Мой
компьютер” правой кнопкой мыши и
выбрав “Свойства”.
Как видно из рис.25, каждый DVD-
видеофильм (PGC) состоит из одной
или нескольких сцен (chapter), которые
могут состоять из одной или несколь-
ких ячеек (се//). На некоторых защи-
щенных дисках в chapter 1 1-2 первых
cell’a не читаются (вероятно, для
большей надежности защиты). В ча-
стности, такой "прикол” мне встретил-
ся во второй части фильма “Пираты
Карибского моря”. Благодаря всплы-
вающим подсказкам (на рис.25—под
chapter 3), было видно, что эти сеН’ы
очень маленькие (менее секунды дли-
ной), поэтому логичное решение —
просто не копировать их (снять галоч-
ки). После чего все нормально скопи-
ровалось, никаких искажений в нача-
ле фильма не было. Чтобы увидеть
cell, нужно выделить соответствую-
щий chapter.
Обработчик потока (рис.28) позволя-
ет выбрать, какие нужно скопировать
языковые дорожки с мультиязычного
DVD (остальные копироваться не бу-
дут, в результате размер файла будет
чуть меньше, но время копирования
не уменьшится, т.к. программе все рав-
но приходится читать абсолютно все
данные, “отсеивая" затем “ненужные”).
Выбирать следует “Точная копия по-
тока”, субтитры, или вообще скопиро-
вать только звук (с караоке-диска) или
только видео. То есть здесь он выпол-
няет функцию простого DVD-риппера.
Работает Обработчик потока только в
режиме “IFO”.
Ну и, разумеется, “расшифрован-
ный” DVD Decrypter фильм можно
легко записать на любой DVD-диск и
смотреть фильм как с винчестера
компьютера, так и с DVD-диска (в пос-
леднем случае только если расшиф-
ровка велась в режиме “Файл”).
Обсудить статью и посмотреть
пронумерованные ссылки можно на
форуме журнала http://www.radio-mir.
com/forum/viewtopic.php?t=334
(Продолжение следует)
Подключение
микроконтроллера
к ПК через RS-485
Для управления различными
объектами или контроля па-
раметров датчиков с диспетчерско-
го пункта в настоящее время широ-
ко используют персональные ком-
пьютеры (ПК). В промышленности
С .АБРАМОВ,
г. Оренбург.
E-mail: asm_oren@mail.ru
мена до 10 Мбит/с. Подробнее про
данный интерфейс можно прочитать
в [1]. Все бы хорошо, но ПК не комп-
лектуются подобными интерфейса-
ми. Даже интерфейс RS-232 на со-
временных компьютерах можно
встретить достаточно редко. А вот
USB порт имеется практически на
любом.
Предлагаю адаптер (рис.1) для
“стыковки” виртуального USB порта
с интерфейсом RS-485, a RS-485 —
с последовательным портом USART,
который имеется в PIC18F8720 и
многих других микроконтроллерах.
Прелесть виртуального USB порта
заключается в том, что программное
обеспечение на компьютере можно
писать как для порта RS-232. А это
Рис. 1
ВИРТУАЛЬНЫЙ ДРАЙВЕР
USB-RS485
С108 0,1
R103
С1041
+ С108
___10мкх6В
8
USBDP
3v3out г о и й
S > > и
USBDM >
L102
ЮмкГн
7
R104 1,5К
С103 ZQ1»1
27 | | 6МГц 27
L101
ЮмкГн
Х101 USB-A
tflBus
D-
D+
SCR«-U-^
для этих целей используется интер-
фейс RS-485, позволяющий под-
ключать витой парой до 32 приемо-
передатчиков на расстоянии до
1200 м и обеспечить скорость об-
RSTOUT
RESET
XTIN
СЮ2
27
28
32
PROM
R105 2,2К
R106
ЮК
XTOUT
EECS
EESK
EEDATA
TEST
CS
SK
DIN
DO
X/Y
D101
FT232BM
TXD
RXD
RTS
CTS
DTR
DSR
DCD
RI
25
24
23,
22,
21,
20
19
18
R109
ЮК
3
Rt
-DE
D103
SN75176
GDT101
С109
0,
UCC
В
А
GND
R111 10
R112 Ю
TXDEN
TXLED
RXLED
PWRCTL
PWREN
SLEEP
VCC
NC
NC
GND
8
D102 АТ93С46
16
12
11
14
15
10
Rl°7
<Z 470
HL101
АЛ307ГМ
R108
Л 470
5
АЛ307БМ
R110
ЮК
значит, что управлять портом мож-
но будет при помощи MSComm. В
данной статье управляющая про-
грамма компьютера не рассматри-
вается, поэтому посылать данные с
Драйвер USB/RS-485 отличается
от USB/RS-232 заменой микросхемы
DD2 ADM213EARS [4] на микросхе-
му D103 типа SN75176. Данная мик-
росхема является законченным по-
табл.1 и 2. Микросхема виртуально-
го драйвера D101 (FT232BM) позво-
ляет без переделки программы под-
ключить микросхему SN75176 и рабо-
тать с портом RS-485 в полудуплекс-
4-4.50
- n VD9
Z \ КС147А
С1
1000мкх16В
VD1...VD4
D1
КР142ЕН5А
1 [з
С2
ЮОмкхЮВ
Х2
Вход АЦПИГ
+4,5 В
5.12 В
VD5
TL431
R2 22К
КД522А
VD7
44,5 В
15К КД522А
С3 0.1
R11 VD10
ЗК 1N5819
2
СЮ
Табл.1. Передатчик
D	DE	А	в
1	1	1	0
0	1	0	1
Z	0	Z	Z
компьютера будем при помощи “тер-
миналки” COMPump [2]. Подробное
описание работы с данной терми-
налкой приведено в [3]. Виртуаль-
ный порт USB/RS-232 и установка
драйверов также рассматривались
в [4]. С программной точки зрения
данная терминалка ничем не отли-
чается от USB/RS-485, хотя RS-232
—это дуплексный приемопередат-
чик, a RS-485 — полудуплексный.
лудуплексным приемопередатчиком
интерфейса RS-485.
Сигналы на выводах ИМС (прием-
ника и передатчика) приведены в
Основные параметры SN75176
Табл.2. Приемник
А-В	RE	R
Vid>0,2 В	0	1
-0,2 B<Vid<0,2 В	0	?
Vid<-0,2 В	0	0
X	1	Z
Открытый	0	?
Чувствительность по входу, мВ	200
Входной гистерезис, мВ	50
Минимальное входное сопротивление, кОм	12
Максимальный выходной ток, мА	60
Максимальная температура, °C	+150
ном режиме. Единственный
Табл.3
нюанс, который следует
учитывать при разработке
программы на компьютере,
это то, что во время пере-
дачи байта по интерфейсу
вы получите и в приемнике
передаваемый байт, так на-
зываемое “эхо”. Интерфейс
RS-485 рассчитан на со-
единение приемопередат-
чиков при помощи витой
пары на расстоянии до
1200 м. В условиях сильных
помех провод следует по-
местить в экран [1].
На месте управляющего
устройства также необходи-
мо установить микросхему
приемопередатчика D3
(SN75176). Драйвер для
микроконтроллера пред-
ставлен в табл.3. Переклю-
чение с приема на переда-
чу осуществляется по выво-
ду 39 порта PORTJ4. На
схеме (рис.1) микросхема
D2 выполняет роль 10-раз-
рядного аналого-цифрово-
го преобразователя.
Алгоритм работы драй-
вера следующий. Про-
грамма каждые 21 мкс счи-
тывает данные со входа
АЦП и записывает их во
внутренний буфер, состо-
ящий из 79 байт. Примерно
через 1,7 мс буфер запол-
няется полностью, и про-
цесс повторяется. Чтобы
прочитать данный буфер с
компьютера, необходимо
послать адрес данного устройства. В
нашем случае это ОхОА. После полу-
чения адреса микроконтроллер пе-
редает 79 байт в ПК. Адресация не-
обходима в том случае, если к линии
RS-485 подключено более одного
объекта управления.
Устройство, кроме микроконтролле-
ра, выполнено на макетной плате.
Данный микроконтроллер имеет кор-
пус размерами 12x12 мм TQFP80 с 80
выводами. Для микроконтроллера не-
обходимо изготовить специальную пе-
Рис. 2
: 0600000000F014EF00F017
:1OOO18OOD8CF55FOE8CF56FOEOCF57F0C9EFOOF051
:1000280000EE5AF0620EF66E000EF76E10EE02F059
:1000380028EC00F000EE02F0500EEE6AE80602E04E
:1000480021EF00F032EF00F00900F5CFEEFFE550A8
:10005800E150FAE1E250F8E11200014F2FD86BD8D5
:10006800F28E010E5A6E0400F29EC280010E6DD807
:100078005B50020FE16EE26A7CD8E76E5B065B6656
:10008800F7D74F0E5B6EF28E5A66EDD7F29E010ED1
:100098005CD89188C80E59D85B50020FE96EEA6A9D
:1000A800EF506ED85B065B66F7D74F0E5B6E919884
:1000B800C80E4BD8010E5A6EF28ED5D7D16AD36AC4
:10 0 ОС 8 00D0 6А4 0 0EF2 6Е8 0 0EF16EF0 6A9D 6АА0 6АЕ 8
: 10 0 0D8 00A3 6AD5 6ACD 6ACA6AB16А7 6 6ABD 6АВА6А1В
:10 0 0Е8 0 0В7 6А73 6А7 0 6АС2 6A3A0EC16E020EC06E4F
:10 0 0F8 0 0 07 0ЕВ4 6ЕВ56AD2 6А8 0 6А816А82 6А8 3 6АВ8
:10010800846А856А866А876А886А896А8А6А8В6А5В
:100118008C6A8D6A8E6A8F6A200E906E916A2F0E95
:10012800926E936AC00E946E956A966A976A986AF8
:10013800996A9A6A12009198AC84400EAF6EAB8EA1
:10014800AB88AC8A9E9A9D8A1200E8CFE9FF04002A
:100158000DD02A0EF36E020EF46EF450F31005E083
:1001680000F0F306D8A0F406F8D7E906E966F1D757
:100178001200C282C2B2FED7C4CFE9FFE950120012
:10018800ACA2FED7E8CFADFF1200E9CF58F0EACF16
:1001980059F09DBA9EAA15D09E9A5B50020FE96E3F
:1001A800EA6AAECFEFFF5B504F0A09E15B50020FDE
:1001B800E96EEA6A0A0EEF6202D05A6A02D0010EAC
:1001C8005A6E59C0EAFF58C0E9FF57C0E0FF56C051
:0801D800E8FF55C0D8FF10003C
:020000040030СА
:0E000000FFFAF6FEFFFFFBFFFFFFFFFFFFFF13
:0200000400F00A
:10000000000102030405060708090A0B0C0D0E0F78
:00000001FF
чатную плату (рис.2),
чтобы подключиться к
его выводам. Печат-
ная плата изготовлена
из одностороннего
стеклотекстолита тол-
щиной 0,5 мм и раз-
мерами 35x35 мм. Па-
ять микросхему жела-
тельно воздушной па-
яльной станцией.
Источники информации
1.	http://www.mayak-bit.narod.ru/rs485.
html#vst#vst (RS-485 для “чайников”.
Е.А.Бень, 2003).
2.	http://compump.narod.ru/html/
download, html (бесплатная программа
COMPump® 1 .За).
3.	С.Абрамов. Термометр с датчи-
ком на DS18B20. — Радиомир, 2007,
№7, С.30.
4.	И.Хуртин. Преобразователь интер-
фейса USB-RS-232 на микросхеме
FT232BM. — Радио, 2005, №10, С.27.
М.БАБИЦКИЙ,
г. Минск.
История мобильных компьюте-
ров насчитывает больше лет,
чем обычно предполагают. Первый
образец ноутбука (тогда он, прав-
да, еще так не назывался) появил-
ся на свет в 1981 г. Как и все совре-
менные лэптопы, его можно было
носить, складывать пополам, а ра-
ботать он мог и от батареи, хотя ве-
сил этот “Osborne 1” больше 10 кг, а
в качестве дисплея предлагал мо-
нохромную 5-дюймовую трубку с
разрешением 54 символа на стро-
ку. Но уже тогда, 27 лет назад, про-
дав чуть больше 10 тысяч своих “че-
моданчиков с электроникой”, компа-
ния Osborne Computer Corporation
начала выпускать аксессуары для
своего детища. На тот момент это
были всего лишь модемы и допол-
нительные батареи, но начало ин-
дустрии было положено.
Сегодня мы будем говорить не о
самих портативных компьютерах, а
об аксессуарах для них. Как вы по-
няли из вступления, человеческая
тяга к максимальному комфорту по-
служила толчком к развитию целой
индустрии сопутствующих товаров.
Принципы сотрудничества и откры-
тые стандарты сделали свое дело:
теперь владелец ноутбука, скажем,
“Dell”, совершенно не задумывает-
ся о том, чтобы приобретать к нему
аксессуары именно “Dell", а просто
ищет то, что ему нужно. Благо, вы-
бирать есть из чего: на сегодняш-
нем рынке доступны сумки “всех
мастей" (от строгих деловых до мо-
лодежных, которые умеют, напри-
мер, заряжать ноутбук при помощи
солнечных батарей); веб-камеры
(начиная с простейших моделей,
позволяющих признать знакомого в
лицо, и заканчивая устройствами,
готовыми к съемке любительских
фильмов); проводные и “бесхвос-
тые” мышки; портативные акусти-
ческие системы (некоторые из ко-
торых звучат действительно дос-
“Бремя мобильности”:
аксессуары для ноутбуков
тойно); разветвители USB и даже
специальные подставки.
Одной из первых компаний, выде-
ливших аксессуары для портатив-
ных компьютеров в отдельное на-
правление и даже создавших вокруг
этой отрасти своеобразную филосо-
фию, является швейцарская
Logitech. Пользователи ценят не са-
мые дешевые продукты этой компа-
нии именно за то, что привычные
вещи (скажем, компьютерная мыш-
ка) в руках швейцарских инженеров
приобретают совершенно новое ка-
чество. Изобретением “велосипеда”
компания обычно не занимается
(хотя несколько инновационных раз-
работок в ее активе, безусловно,
есть), зато имеющиеся продукты,
как правило, “приходят к финишу" в
числе первых.
Что касается аксессуаров для пор-
тативных компьютеров, то в ассор-
тименте Logitech имеется их полный
спектр. Из “простых" спутников но-
утбука отмечу, пожалуй, только
мышку Logitech VX Nano (рис.1).
Этот беспроводной “грызун” компак-
тных размеров обладает двумя осо-
бенностями, которые делают его
совершенно не похожим на своих
конкурентов. Во-первых, приемник
сигнала у мышки столь небольших
размеров, что выступает за порт
ноутбука всего на несколько милли-
метров. Всем, кто хоть раз в спешке
засовывал ноутбук со вставленной
в него флэшкой в сумку, должна
быть понятна ценность подобного
нововведения. Второй “приятнос-
тью” стало специальное металли-
ческое колесико прокрутки, способ-
ное вращаться на своем подшипни-
ке почти минуту от одного “пинка”.
“Нет” медленной прокрутке длинных
документов! Конкурентам действи-
тельно нечего противопоставить та-
кому предложению.
А вот среди портативной акусти-
ки для ноутбуков предложений не-
сколько больше. Помимо Logitech,
здесь выделяются Edifier (рис.2) и
Creative. Правда, при ближайшем
рассмотрении продукция Edifier
нам не совсем подходит, так как в
ассортименте компании нет такой
акустики, которая не питалась бы
исключительно от сети переменно-
го тока. Хотя по внешнему виду и
качеству звука колонки этой компа-
Рис. 2
нии можно считать одними
из лучших. А действитель- jr
но “портативный звук” дол- Ж
жен брать энергию либо от
батарей, либо от порта USB
ноутбука (максимальная
мощность, которую может
отдать такой порт, состав-
ляет 2,5 Вт — 0,5 Ах5 В),
поэтому ожидать “ударной волны” из
небольших колоночек не стоит.
Примечательна система Creative
TravelSound Notebook 500, которая
способна питаться и от USB, и от
обычных пальчиковых батареек с
тем, чтобы продлить ресурс аккуму-
лятора ноутбука.
Модель Logitech V20 еще инте-
ресней: хотя она без батарейного
питания, но имеет встроенную зву-
ковую карту. Это и упрощает комму-
тацию — нужен всего один провод,
и открывает ряд возможностей для
владельцев подобной акустики.
Ведь встроенная звуковая карта, по
сути, чип цифро-аналогового преоб-
разователя и операционный усили-
тель — практически такие же, как и
те, что устанавливаются на недоро-
гих материнских платах. А значит,
запросто можно использовать эти
компоненты в изделиях радиолюби-
телей или, например, модифициро-
вать саму акустику, установив более
качественные динамики и оконеч-
ный усилитель, благо, запас
качества непосредственно
ЦАПа позволяет это.
Аналогичным свойством
обладает и гарнитура Logi-
tech Premium Notebook
Headset (рис.З), сабженная
небольшим адаптером, с
одной стороны имеющим разъем
USB, а с другой — аудиовход и вы-
ход. Другими словами, мы опять
имеем дело со звуковой картой,
фактически прилагающейся к науш-
Рис. 3
Не
никам с микрофоном. Ну, а само ус-
тройство — просто находка для тех,
кто любит часами общаться при по-
мощи голосовой телефонии, играть
в командные игры или просто
пользуется ноутбуком как цифровым
диктофоном. Полностью аналогич-
ных устройств у конкурентов, опять
же, нет, но вполне достойные гарни-
туры можно приобрести и за гораз-
до меньшие деньги, например, под
брендом Defender, просто пожерт-
вовав комплектной звуковой картой,
чехлом для переноски,
удобным дизайном... в
общем, всем, что созда-
ет имидж продукции
Logitech.
Сложно сказать, кто
первый додумался ис-
пользовать ноутбук с под-
ставкой. А у вас не возни-
кало желания приподнять
экран над поверхностью
стола после многочасо-
вой работы в “слегка согнутом” по-
ложении? Если нет — значит, либо
работа была не настолько длитель-
ной, либо прямой осанкой вы не оза-
бочены. А вот производители уже, как
минимум, несколько лет предлагают
пользователям ноутбуков стенды
различной конструкции, призванные
устранить недочеты эргономики мо-
бильных компьютеров. Первый и
главный из этих недочетов — это
слишком низкое положение экрана.
Благодаря небольшой диагонали, а
также отсутствию ножки, как у мони-
тора, центр экрана ноутбука распо-
ложен значительно ниже уровня глаз.
Пытаясь исправить это, мы обычно
горбимся и нарушаем осанку. Сам
аксессуар — подставка для ноутбу-
ка — обычно выполняет еще хотя бы
одну функцию помимо поднятия эк-
рана.
Представленная недавно цельно-
металлическая конструкция Floston
AirGear (рис.4) не только позволяет
испробовать самые разные положе-
ния ноутбука (вплоть до почти вер-
тикального), но и охлаждает его кор-
пус благодаря встроенному 22-сан-
тиметровому вентилятору. Охлажде-
ние для ноутбука никогда не бывает
лишним, ведь не стоит забывать о
том, что его начинка с миллионами
транзисторов, тысячами оборотов в
минуту винчестера и тепловыделе-
нием в десятки ватт заключена в
тонкий и очень тесный корпус.
Floston AirGear решает проблему
весьма эффективно, нагнетая воздух
в естественные щели и охлаждая
корпус ноутбука. Устройство факти-
чески заменяет собственную систе-
му охлаждения портативного компь-
ютера. И действительно, во многих
ноутбуках при использовании AirGear
встроенные вентиляторы отключа-
ются. Питается подставка от порта
USB, но вот о портативности, види-
мо, следует забыть: “2 кг алюминия”
по массе и габаритам соперничают
с самим ноутбуком. Кстати, жарким
летним днем большая крыльчатка
вентилятора AirGear вполне может
послужить для охлаждения самого
владельца ноутбука.
Тему ноутбучных подставок компа-
ния Logitech стала разрабатывать
примерно полтора года назад. За
это время появилось целое семей-
ство Alto: от простых пластмассо-
вых упоров (рис.5) до устройств,
включающих беспроводную клавиа-
туру и USB-разветвитель. С точки
зрения эргономики и дизайна, под-
ставки Alto претендуют на роль ли-
деров. Пользоваться ими более чем
удобно, а внешний вид не испортит
своим соседством даже эксклюзив-
ный ноутбук. Модели Alto и Alto
Cordless (беспроводная модифика-
ция), кроме того, включают удобную
полноразмерную клавиатуру (рис.6).
После узких клавиш с коротким хо-
дом, которые явно не способствуют
скорости печати (особенно у 14-дюй-
мовых и более компактных моде-
лей), такая клавиатура — “как баль-
зам на душу”. Правда, владельцам
чересчур “горячих” ноутбуков все же
стоит присмотреться к продукции
Floston, а клавиатуру докупить от-
дельно, так как никакими дополни-
тельными средствами охлаждения
Alto не обладает.
Безусловно, путешествие в об-
ширное царство ноутбучных аксес-
суаров можно было бы продолжать
и дальше, но про основные направ-
ления я сказал, а дальнейшее про-
движение можно смело поручить
самим читателям. Как легко понять
из статьи, основная цель, с которой
выпускаются аксессуары для мо-
бильных компьютеров, — это при-
близить комфорт их использования
к уровню лучших образцов настоль-
ных ПК. Порой методы, предлагае-
мые производителями, приводят к
частичной потере “мобильности”, но
разве не эксплуатируется ноутбук
большую часть времени за столом
и у розетки? С другой стороны, ка-
чественная мышка или портативная
акустика способны действительно
облегчить работу в дальних коман-
дировках.
Интернет://
С.РЮМИК,
г.Чернигов.
файловые архивы и “часовых дел мастер”
Где хранятся файлы в Интерне-
те? На специальных серверах (чи-
тай, компьютерах), которые раз-
бросаны по всему Земному шару.
Доступ к файлам обеспечивают
сайты. Среди них выделяется груп-
па так называемых “файлообмен-
ников”, информацию на которые
может “заливать” любой желаю-
щий. В табл.1 приведен список по-
пулярных бесплатных файлооб-
менников, имеющих разделы тех-
нической литературы. Однако, не
зная точного адреса (цифры
“хххххххх” в табп.1), нельзя скачать
требуемый файл. Адрес обычно
указывается на Интернет-форумах
или на сайтах-“библиоколлекто-
рах”. Например, по адресу http://
www.ebdb.ru/ расположен сборник
(“коллектор”) ссылок на электрон-
ные версии 217 тысяч книг
(“библио”), снабженный
быстрым поиском по на-
званию, автору, области
знаний (рис.1). К каждой
найденной книге прилага-
ется список доступных
файлообменников с про-
веренными адресами.
Скачивать файлы реко-
мендуется свободно рас-
пространяемыми про-
граммами “Free Download
Manager” (http://www.
freedownloadmanager. org/
download.htm), “Download
Master” (http://westbyte.
com/dm/), “RapGet” (http://
www.rapget.com/
download.html). Неболь-
шой нюанс. При работе
Рис. 1
Стоило одному мост построить, как и другой взялся за дело
(Вьетнамская поговорка)
Табл.1
Адреса бесплатных файловых архивов	Название	Особенности
http://ihtik.lib.ru/	Библиотека “Ихтика”	Прямые ссылки вида http://ihtik.2x4.nj/complit_22janv2007/ complit_22janv2007_№.rar, где вместо “№” нужно подставить число 1...6993
http://rapidshare.com/ http://rapidshare.de/	“Рапид шара”	Выбрать “Free”, ждать некоторое время до появления картинки с кодом, ввести код
http://www.l-clickshare.com/	“Кликшара	Закачка за один клик, прямые ссылки, английский язык
http://slil.ru/ http://zalil.ru/	“Slil”	Файл доступен, если его скачивают хотя бы один раз в месяц. Прямые ссылки вида http://slil.ru/xxxxxxxx
http://ifolder.ru/ http://dasbook.ifolder.ru/	“IFolder”	Сначала перейти на сайт рекламы, затем ждать 30 с (счетчик вверху справа). Прямые ссылки вида http://dasbook.ifolder.ni/xxxxxxx
http://www.filehoster.ru/	“Filehoster”	Прямые ссылки вида http ://www.fi lehoster.ru/files/xxxxx
http://zshare.net/	“Zshare”	Файлы, картинки, аудио, видео, flash. Английский язык. Если 60 дней файл не скачивается, то его удаляют
Табл.2
Интернет-сайты об электронных часах	Краткое содержание
http://allandall.narod.ru/Electronica/ Sborn/Sborl4.htm	Часы на трех микросхемах: К176ИЕ18, К176ИЕ13, К176ИД2
http://www.smartelectron.ru/prl9.htm	Часы с метеостанцией Александра Протопопова
http://www.radiokot.ru/lab/controller/01/	Светодиодные часы от “РадиоКота” (рис.2)
http://www.zachetka.ru/referat /download.aspx?refid=53840	Реферат “Разработка часов на ми- кроконтроллере PIC16F84" (2002 г.)
http://www.c-max-time.com/downloads/http://radio.delanet.ru/content/view/ 377/38/	Синхронизатор “атомного” времени на микросхеме СМЕ8000 фирмы "С-МАХ Time Solutions” (рис.З)
http://www.kaligraf.narod. ru/	Точные часы и таймеры на микроконтроллерах
http://www.radiokot.ru/circuit/ digital/home/	23 схемы полезных бытовых устройств, в том числе, часы, таймеры
http://k504.xai.edu.ua/html/library/ cheban_solodovnik_broshural.pdf(900 КБ)	Книга [2] с разделом об электронных часах
http://www.radvam.hutl.ru/html/sOll.html	Часы, таймеры, реле времени (18 схем)
http://andymrrc.narod.ru/radio/clock/ clock.htm	5 схем электронных часов на микросхемах серий К176, К145
http://www.bobblick.com/techref/ projects/propclock/propclock.html	Часы-“пропеллер” на PIC-контролпере и линейке светодиодов (англ.)
http://www.qrx.narod.ru/izm/ust_ind.htm	Таймер, часы, будильник на двух “перемигива- ющихся” светодиодах (автор Н.Заец, рис.4)
Результаты: 1 -1 из приблизительно 1 для Станислав Михаль ф секунд)
| Последние поступления » поисков ув емс тему еМэ для запросе Ттамслм ьыхаль*
МИХАЛЬ Станислав - Часы От гномона до атомных часов (8 архи..,
МИХА% Станислав - Часы. От гномоне до атомных часов (в архиве 43 файла)
wwwaudiokniga.biz.ua  книг. 26,180
с некоторыми файлооб-
менниками (rapidshare)
приходится периодически
включать/выключать мо-
дем, чтобы сократить вре-
мя ожидания доступа к
очередному файлу (http://
www.natahaus.ru/2006/01/26/kak_
skachivat_fayly.html).
Бывает, что программы-“качалки”
принимают вместо ожидаемого фай-
ла короткое пустое сообщение. В
этом случае помогают встроенные
средства навигатора “FireFox” (http://
Рис. 2
— история, классификация,
устройство, принцип работы
[1]). В табл.2 даны ссылки на
Интернет-ресурсы, посвящен-
ные конструированию элект-
ронных часов. Разумеется,
сейчас ими никого не уди-
вишь. Но встречаются такие
необычные самодельные хро-
нометры, которые способны
украсить жилище любого
электронщика и поразить во-
ображение гостей.
Многие конструкции элект-
ронных часов детально рас-
писаны в Интернете с подроб-
ными фотографиями и не нуж-
даются в комментариях
www.mozillaeurope.org/ru/products/
firefox/), правда, без докачивания и
других полезных функций.
(рис.2-4). Зато оригинальные “паря-
щие в воздухе” камертонные часы
(http://edm2007.narod.ru/hshema8.
html, прислал “МП42Б”) содержат
только схему (рис.5), прошивку кон-
троллера и видеокартинку работы.
Судя по внешнему виду, часы состо-
ят из линейки светодиодов, закреп-
ленных в ряд на тонкой упругой плас-
тине, которая в свою очередь распо-
ложена на массивной подставке.
Часы “включаются” щелчком пальца
по верхнему краю пластины. После
этого пластина начинает вибриро-
вать, как камертон, с затухающими по
амплитуде колебаниями. Светодиоды
во время вибрации зажигаются в оп-
ределенном порядке и “выписывают”
в воздухе текущее время “Часы : Ми-
нуты”. Пьезоэлемент BQ1 (предполо-
жительно, излучатель серии ЗП) зак-
репляется на подставке часов или на
самой пластине. Он улавливает виб-
рацию, преобразует ее в электричес-
кий сигнал и через операционные уси-
лители IC1A...IC1D передаете МКIC2.
Последний рассчитывает текущее
время и в такт колебаниям засвечи-
вает индикаторы LED. Зрение чело-
века инерционно, поэтому издалека
кажется, что цифры “парят в воздухе".
Литература
1. Станислав Михаль. Часы. От гномо-
на до атомных часов. Перевод с чешско-
го Р.Е.Мельцера. — М.: Знание, 1983.
2. Медицинские лабораторные уст-
ройства и приборы / В.Ф. Солодовник,
М.И.Чебан. / — Учеб, пособие. Харьков:
Нац. аэрокосмический ун-т “Харьк. авиац.
Читать электронные версии книг раз-
решается только в ознакомительных
целях, но и этого вполне достаточно,
чтобы, к примеру, повысить свою эру-
дицию в области часовых механизмов
(http://www.astronet.rU/db/msg/1172786/
РАО
RAI
Рис. 4	___
•4.5в<-^мав
RBO
BQI
R82
RA2
ЗП1
RB3
•4.58
RB4
16
0SC1
0SC2
20132768 Гц
С1
30
RBI
SA1красный
6-------5±о—
SA2 желтый
8	2.7* желтый
9	красный
1°—^о—
15 SA3'Время'
С2
Переговорное устройство
из старых телефонов
Г.САУРИДИ,
г.Рязань.
Сейчас, при засилии мобильных и
радиотелефонов, обычные провод-
ные аппараты остаются “не у дел” и
часто просто выбрасываются. Но их,
сделав небольшую доработку, мож-
но с успехом использовать для про-
стых переговорных устройств. Одно
из таких переговорных устройств
(для двух абонентов), доступное
даже начинающему радиолюбите-
лю, рассмотрено в этой статье.
Функциональная схема проводного
телефонного аппарата приведена на
лительный кон-
денсатор С1, ко-
торый пропускает только
переменную составляю-
щую вызывного сигнала.
Когда трубка снимается,
SA1 переходит в верхнее
положение (как изображе-
но на рис.1), соединяя ли-
нию с разговорным узлом
(РУ). Номеронабиратель
(НН) соединяется с лини-
ей через переключатель
SA2. На момент набора
номера этот переключа-
тель отключает разговор-
ный узел. Поскольку для
двух абонентов номерона-
биратель не нужен, целе-
сообразно его исключить.
При проектировании
двухпроводных перего-
верных устройств питание чаще всего
осуществляется так, как это изображе-
но на рис.2, (источник включен пос-
ледовательно с телефонными аппа-
ратами, а конденсатор С2 шунтирует
его для разговорного сигнала). В слу-
чае стабилизированного источника
питания роль С2 выполняет выходной
конденсатор фильтра. При такой схе-
ме постоянное напряжение в линии
не меняется. Но у вызывающего або-
нента должен быть генератор сигна-
лов вызова, отключаемый при снятии
Рис. 3
вторым абонентом трубки. Второе не-
удобство: если блок питания находит-
ся на вызываемой стороне и не вклю-
чен, то связь невозможна.
В телефонных сетях (городских
АТС) питание линии осуществляет-
ся параллельно (упрощенно показа-
но на рис.З). Напряжение линии 11л
определяется как ил=иист-11р. Оно
равно примерно 12 В при снятой
трубке, что обеспечивает нормаль-
ную работу электроники (в электрон-
ных аппаратах). При этом R (R1, R2)
выбирается из соображений:
__иист-12
0,04 ’
где: иист — напряжение в линии при
положенной трубке (60 В для отече-
ственных сетей, 48 Вдля зарубежных);
12 В — напряжение в линии при
снятой трубке (среднее типовое);
0,04 А — ток через телефонный
аппарат (типовое значение).
Преимущество такой системы пита-
ния в том, что его можно включать
параллельно с любой стороны (пока-
зано пунктиром на рис.З). В этих те-
лефонных сетях вызывной сигнал
формируется на АТС и посылается в
линию. При этом постоянное напря-
жение в линии остается на уровне
иист. Когда на вызываемой стороне
снимают трубку (к линии подключает-
ся разговорный узел), напряжение в
линии ил снижается (ниже 20 В), что
служит командой АТС для отключе-
ния вызывного сигнала. Как видно, па-
раллельная схема, устраняя пробле-
му питания, оставляет нерешенным
вопрос с генератором вызова.
В предлагаемом устройстве сиг-
нал вызова формируется на вызы-
ваемой стороне. Для этого в устрой-
стве вызова на приемной стороне
предусмотрен генератор, который
реагирует на снижение напряжения
питания. Это решение не только
значительно упрощает схемотехнику,
но и позволяет гарантированно от-
Рис. 4
А
VD1
КЦ407А
R3*
330 к
VT2 (
КТ940
Б
R7
68 к
VD3 КД521
—кн
R10
120
R17
120
R9
470
Квыв. 14 ИМС
VT1
КТ3102Б_______
VT3
КТ3102Б
ключать генератор вызова. Заме-
нив в аппарате (рис.1) устройство
вызова генератором вызова, по-
лучим, что при подъеме трубки
SA1 отключит генератор, и его сиг-
нал не попадет в линию. Управ-
ляющим сигналом для срабаты-
вания генератора вызова являет-
ся снижение напряжения в линии
до 20... 15 В, что обеспечивается
простым снятием трубки на вызыва-
ющей стороне. Переделка телефона
сводится к замене вызывного устрой-
ства, оставляя разговорный узел без
изменения, независимо от типа теле-
фонного аппарата.
Схема переговорного устройства
изображена на рис.4. Оно работает
следующим образом. MoctVDI упро-
щает подключение телефона к линии:
не надо соблюдать полярность. На-
пряжение линии поступает через де-
литель R3-R4 на вход микросхемы
DD1. Делитель выбран из условия,
чтобы при напряжении в линии 11ист
уровень на входе DD1.1 соответство-
вал логической “Г, а при снижении
напряжения до 20 В — “0”. При этом
делитель должен обладать макси-
мально возможным сопротивлением,
чтобы не шунтировать линию. Логи-
ческий “0” на входе элемента DD1.1
приводит к появлению “1” на его вы-
ходе и на выходе DD1.3 (DD1.2 и
DD1.3 дважды инвертируют сигнал),
а на выходе DD1.4 — “0”. Низкий уро-
’VD2 -
КС191Е*
R5
68 к
DD1.1
13
12
R4
47 к
R1
68 к
R2
47 к
1,0м кФ
х 25 В
Квыв.7 ИМС
-HR12 R15
|2к |2к
R18L
120к
&
ст
DD1.2
8.
9
&
о
10
DD1.3
5
6
&
4
DDI.4
2
&
<»
3
DD1.DD2 561ЛА7
С2
1мк х 25 В
R8
120 к
СЗ* 330
R11 120 к и
R13
120 к
R19
68 к
DD21
12
13
&
(У
11
DD2.2
9
8
&
10,
DD2.3
2
&
Q-
1
DD2.4
5.
6
&
4_,
J_R14
|120 ।
к
R16
120 к
VT4
UT НА1
ЗП22
вень с выхода DD1.4 закрывает тран-
зистор VT3, а высокий, с выхода
DD1.3, открывает транзистор VT1 и,
Описанная доработка относится к
самым простым телефонам без
электроники. При переделке таких
ла задавать напряжение 11ист на уров-
не 60 В. Для такого устройства вполне
достаточно 30 В. У телефонов с “элек-
соответственно, VT2.
Через открытый ключ на VT2 напря-
жение поступает на генератор вызыв-
ного сигнала на микросхеме DD2. Ге-
нератор—двухтональный. На первых
двух элементах (DD2.1 и DD2.2) со-
бран генератор низкой частоты, на вто-
рых двух (DD2.3 и DD2.4) — высокой.
Нагрузкой генератора служит ключ на
транзисторе VT4, на выходе которого
включен пьезоизлучатель НА1. Пита-
ние ИМС при закрытом ключе VT2
обеспечивает цепочка R7-VD2-C1, а
при открытом (поскольку ток потреб-
ления возрастает из-за работы гене-
ратора DD2) — VD3-R9-VD2-C1.
аппаратов вместо разделительного
конденсатора и звонка включается
предложенное устройство. Пьезоиз-
лучатель, как и новая плата, распо-
лагаются в любом удобном месте в
корпусе телефона. Для аппаратов с
электронными вызывными устрой-
ствами (например, на микросхеме
КР1008ВЖ4) достаточно изготовить
только часть предложенной схемы
(на рис.4 обведена пунктирной ли-
нией). Сам генератор и излучатель
звука используются те, что уже есть
в переделываемом аппарате.
Хотя за основу переговорного уст-
ройства взята система АТС, нет смыс-
тронной начинкой" важно обеспечить,
чтобы линия, нагруженная на один те-
лефон, давала напряжение в преде-
лах 14...18 В, а на два — 10...14 В.
Это обеспечивает нормальную (без
искажений) работу разговорного узла.
При желании уменьшить энергопот-
ребление можно подключить второй
источник питания (как показано на
рис.З). В этом случае вызывающий
абонент включает свой источник пи-
тания, но есть одно неудобство: при
подключении линии следует соблю-
дать полярность, чтобы при случай-
ном одновременном включении обо-
их источников они не оказались со-
единенными встречно. Для этого с
обеих сторон линии можно включить
светодиоды. Если использовать со-
временные сверхъяркие, то им дос-
таточно тока 2...3 мА, что не скажет-
ся на работе схемы.
Устройство собрано на печатной
плате из одностороннего фольгиро-
ванного стеклотекстолита толщиной
1,5...2 мм и размерами 100x40 мм.
Чертеж платы приведен на рис.5.
Схема блока питания изображена на
рис.6. Он должен обеспечивать нуж-
ное напряжение (в моем варианте —
30 В) и ток потребления не менее 100
мА. Второе требование — минималь-
ные пульсации на выходе, поскольку
в телефонных аппаратах очень хоро-
шо слышен фон 100 Гц. Вместо бал-
ластного резистора используется ми-
ниатюрная лампочка (26 В, 0,12 А). Это
удобно тем, что при отключенных обо-
их аппаратах лампочка не горит вооб-
ще, при одном (во время вызова) —
тускло, при разговоре — ярко.
Детали. Трансформатор—типовой,
ТА-1 или ТА-2, но подойдет любой,
обеспечивающий напряжение на вто-
ричной обмотке 35.. .40 В и ток не ме-
нее 100 мА. Постоянные резисторы в
устройстве — МЛТ-0,25, переменные
— СПЗ-22. Конденсаторы электроли-
тические — типа К50-35 или их зару-
бежные аналоги, постоянные — КМ,
КД или их аналоги. Транзисторы
КТ3102Б можно заменить любыми
другими маломощными п-р-п-струк-
туры с допустимым напряжением
коллектор-эмиттер не менее 45 В,
КТ940А заменяется на КТ801, КТ603
и т.п. Диодный мост — любой. Можно
собрать мост и из отдельных диодов
КД521 или КД522. Стабилитрон VD2
выбран с малым током стабилизации
— КС191Е. Пьезоизлучатель ЗП22
можно заменить на ЗП1 или ЗП5. Вме-
сто DD1 К561ЛА7 можно взять
К561ЛА5 (без каких либо доработок)
или К561ЛН2, но при этом R3 следу-
ет исключить и учесть изменение цо-
колевки. DD2 можно заменить на
К561ЛА5. Можно также использовать
их аналоги серии 176. Если предпо-
лагается круглосуточное использова-
ние устройства, ИМС стабилизатора
Рис. 5
КР142ЕН12 следует установить на
небольшой радиатор.
Конструктивно устройство выполня-
ется в виде отдельного модуля и рас-
полагается в телефонном аппарате в
любом удобном месте. В старых те-
лефонах (с электромагнитным звон-
ком) звукоизлучатель можно располо-
жить под держателем трубки или на
задней стенке, а плату — на месте
звонка. В телефонах с электроникой
излучатель уже стоит, сама плата —
небольшая (нет генератора), поэтому
она легко умещается даже в телефо-
нах-трубках. Источник питания выпол-
няется в виде отдельного блока, его
можно расположить как у одного из
аппаратов, так и в любом месте вдоль
телефонной линии.
Перед наладкой устройства регуля-
тором R4 блока питания выставляет-
ся напряжение на выходе (11ист). Под-
ключается нагрузка. Подбирается со-
противление R3 (рис.4) так, чтобы
обеспечить “1” на выводе 11 DD1 при
снятой трубке (напряжение в линии
ниже 20 В) и “0” — при положенной (в
линии — иист). Подбирается емкость
СЗ для обеспечения желаемого тем-
бра и громкости звучания. Длина ли-
нии, экспериментально проверенная
мной, превышала 300 м. Потери ка-
чества не наблюдалось.
Литература
1. А.И.Кизлюк. Справочник по уст-
ройству и ремонту телефонных аппа-
ратов зарубежного и отечественного
производства. — М.: Антелком, 1998.
2. Акимов Н.Н и др. — Резисторы,
конденсаторы, дроссели, коммутаци-
онные устройства РЭА: Справочник.
— Мн.: Беларусь, 1994.
Индикатор
А.ОЗНОБИХИН,
г. Иркутск.
подключения нагрузки
Искать включатель освещения
или розетку в темноте — заня-
тие малоприятное. В продаже появи-
лись бытовые включатели освеще-
ния, оснащенные индикаторами, под-
свечивающими их местоположение.
Немного усовершенствовав схему,
такой индикатор можно превратить
в индикатор подключения нагрузки.
зистор R1 поступает на накопитель-
ный конденсатор С1 и заряжает его
до величины, превышающей напря-
жение отсечки полевого транзисто-
ра VT1. Транзистор VT1 открывает-
ся, и через его канал исток-сток, ре-
зистор R2, светодиод HL1 и диод
VD9 протекает ток. Светодиод HL1
ярко светится, сигнализируя о под-
истока. Транзистор КП504А имеет
напряжение отсечки +0,6 В. Пре-
дельная мощность подключаемой
нагрузки определяется максималь-
ным прямым током диодов
VD1...VD6 (1,7 А) и не должна пре-
вышать 500...700 Вт.
В схеме применены резисторы
типа ОМЛТ. Конденсатор С1 — ок-
сидный, типа К50-35 или зарубежно-
го производства с рабочим напряже-
нием не менее 16 В. Диоды
VD1...VD6 —типа КД226В, КД226Г,
КД226Д. Диоды VD9, VD10 могут
Индикатор подключения на-
грузки (ИПН) представляет
собой устройство, встроенное
внутрь розетки и индицирую-
щее наличие контакта между
вставленной сетевой вилкой
от какого-либо бытового при-
бора и розеткой. Особенно
удобен индикатор, если под-
ключаемые приборы не име-
ют собственного сетевого ин-
дикатора. ИПН также полезен
для радиоэлектронных изде-
лий, у которых индикаторы
включения находятся во вто-
ричной цепи питания, по-
скольку позволяет проверить
их входные цепи.
ИПН состоит из:
о-
FU1 2 А
-220 В VD1_VD6
КД226Г
о
VD1
-	датчика тока нагрузки на диодах
VD2...VD6;
-	Г-образного фильтра R1-C1;
-	ключа на полевом транзисторе
VT1;
-	блока индикации на элементах
VD9, VD10, R2, HL1.
Если к розетке XS1 не подключена
нагрузка, то через диоды VD1...VD6
ток не протекает, накопительный кон-
денсатор С1 разряжен и полевой тран-
зистор VT1 закрыт. Ток стока VT1 ра-
вен нулю, индикатор HL1 не светится.
При подключении нагрузки к розет-
ке XS1 ток нагрузки протекает через
встречно-параллельно включенные
диод VD1 и цепочку диодов
VD2...VD6. Отрицательные полу-
волны сетевого напряжения прохо-
дят через VD1, а положительные —
через VD2...VD6. Падение напряже-
ния на диодах VD2...VD6 через ре-
5? VD3
V VD4
3? VD5
VD6
VD9
КД102Б
КП504
иОтс =
= 0,6В
исз
И R1
И 180
НИ
ВКЛ'
R2
100k
VT1
КП504А
+ С1
=4= 22 мк
Х16В
АЛ307В
(L56BGD)
VD10
КД102Б
XS1
Розетка
КД226Д
800В 1,7А
(бел. пол.)
ключении нагрузки. Резистор R2 яв-
ляется токоограничительным, диод
VD9 запрещает протекание тока че-
рез нагрузку при обратных полупе-
риодах сетевого напряжения. Диод
VD10 защищает HL1 от обратного
напряжения.
Следует заметить, что прямое па-
дение напряжения на диодах
VD2...VD6 зависит от мощности под-
ключенной к розетке XS1 нагрузки и
с уменьшением мощности нагрузки
также уменьшается. Поэтому для
того, чтобы индикатор “реагировал”
даже на маломощные (менее 1 Вт)
нагрузки, в схеме ИПН применен
полевой транзистор КП504А. Он
имеет максимальное напряжение
исток-сток 240 В и позволяет комму-
тировать ток в цепи стока до 0,25 А.
Управляющее напряжение (0...10 В)
подается на затвор относительно
быть заменены на КД 105Б,
КД102А или на другие ми-
ниатюрные с допустимым
обратным напряжением не
менее 200 В. Предохрани-
тель FU1 — керамический,
миниатюрный. Он устанав-
ливается в головке держа-
теля предохранителя типа
ДПБ и вместе со светодио-
дом HL1 выносится на пе-
реднюю (верхнюю) панель
розетки. При наличии пре-
дохранителей, впаивае-
мых в печатную плату, мож-
но обойтись без держате-
ля предохранителя. Свето-
диод HL1 — практически
любой низковольтный с ра-
бочим током до 20 мА. Для увеличе-
ния яркости свечения в качестве
HL1 рекомендуется использовать
светодиоды повышенной яркости
свечения, например, ARL-5213PGC
(зеленый), ARL-3214UWC (белый),
ARL-3214UBC (голубой). Если с не-
которыми типами светодиодов при
закрытом VT1 будет наблюдаться
незначительная подсветка светоди-
ода, светодиод следует зашунтиро-
вать резистором сопротивлением
3...8.2 кОм.
При установке ИПН в розетку алю-
миниевые сетевые провода, подхо-
дящие к зажимам розетки, отсоеди-
няются от них и через монтажные
переходники подключаются к входу
ИПН. Все компоненты ИПН, кроме
HL1 и FU1, располагаются на пла-
те, размеры которой определяются
внутренними габаритами розетки.
Управление режимами работы
А.КАШКАРОВ,
г. С.-Петербург.
с помощью педали
При работе на радиостанциях при-
меняют разные способы переключе-
ния режима прием/передача. В не-
которых случаях используют VOX
(голосовое управление), кнопочные
ручные переключатели РТТ (Push То
Talk), однако самым удобным и наи-
более распространенным устрой-
ством для перевода радиостанции в
режим передачи и обратно в режим
приема является... ножная педаль.
Почему?
Дело в том, что управление аппа-
ратурой с помощью ноги (ног) позво-
ляет более эффективно справлять-
ся с задачами, повышает реакцию на
события и в буквальном смысле сло-
ва освобождает руки. Преимущества
т.н. технологии управления hands
free (буквально — свободных рук)
очевидны и давно взяты на вооруже-
ния производителями связной аппа-
ратуры (сотовых телефонов, КВ и
УКВ радиостанций). Свободные
руки, глаза и уши человека позволя-
ют переключить внимание на другие
внешние воздействия (изменение
частоты сканирования диапазонов и
даже обстановку за окном). В резуль-
тате повышается бдительность, вни-
мание, оперативность приема сигна-
лов и реакция на поступающую ин-
формацию, что, в конечном счете,
позволяет работать быстрее и эф-
фективнее, совершать меньше оши-
бок.
Ножное управление с помощью
педали будет не лишним при работе
и с многодиапазонным КВ трансиве-
ром, и с портативной радиостанци-
ей.
В быту управление с помощью пе-
далей предусмотрено в пианино, в
швейных машинах и т.д. Педаль, как
правило, имеет наклонную конструк-
цию, так как в этом случае нога опе-
ратора находится в оптимальном
положении и не устает при длитель-
ной работе. Такой тип ножного управ-
ления заимствован из автомобиль-
ной техники, где нажимать на педаль
приходится многократно в течение
короткого времени (педали сцепле-
ния, тормоза и “газа”).
Педали для радиостанций вы-
пускаются серийно, и купить их не
составляет проблем. Например,
ножная педаль MFJ-1709 (рис.1)
имеет небольшую массу (350 г), но
это не является помехой для ее на-
дежного удерживания на полу ше-
роховатым полимерным материа-
лом, которым покрыта нижняя
кромка корпуса педали. Верхняя
часть педали покрыта слоем реб-
ристой резины (чтобы не скользи-
ла нога). Контакты переключателя,
расположенного внутри педали
MFJ-1709, работают
на замыкание. Со-
единительный 3-мет-
ровый провод позво-
ляет разместить пе-
даль в удобном для
оператора месте.
Разъем типа “моно”
06,35 мм может под-
ключаться к гнезду
РТТ радиостанции
или к переходникам,
используемым, на-
пример, с гарнитура-
ми Heil и MFJ. Размеры педали
MFJ-1709 — 6,35x8,9x5,2 см, цена
— около 30 USD.
Тем не менее, приобретать та-
кую (или аналогичную) педаль со-
всем не обязательно — ее можно
изготовить самостоятельно. Кор-
пус педали для надежной и долго-
временной работы должен быть
прочным и, желательно, металли-
ческим. Такой корпус позволяет
обеспечить экраниро-
вание или заземление
педали путем подклю-
чения к общему прово-
ду устройства управле-
ния или к шине зазем-
ления. Но, если подхо-
дящий металлический
корпус для педали ра-
зыскать не удалось, пе-
даль можно сделать
буквально из подручных материа-
лов.
Для простой и малозатратной (в
том числе, по времени) педали ис-
пользуют кнопку от системы тре-
вожной сигнализации (КТС), сня-
той с эксплуатации. Внешний вид
КТС приведен на рис.2. Внутри
КТС установлены магнит и геркон
с контактами, работающими на за-
мыкание. В торце корпуса КТС
расположен разъем РШ2-4, к кон-
тактам которого подключены все
три контакта от геркона.
Рис. 2
Для практического применения
КТС в качестве педали ее надо ус-
тановить на пол и подключить двух-
жильным гибким кабелем длиной
2 — 2,5 м с ответной частью разъе-
ма на конце к устройству, которым
требуется управлять (например,
портативной радиостанцией). В ав-
торском варианте самодельная пе-
даль применялась для работы с ра-
диостанцией “Веда ЧМ”, разъем
управления РТТ которой находится
в нижней части корпуса, рядом с
отсеком для элементов питания
(рис.З). Если разъема в наличии нет,
Рис. 3
то корпус радиостанции аккуратно
вскрывают и подпаивают провода от
педали к контактам кнопки, служа-
щей для переключения режима при-
ем/передача.
Корпус педали для надежной и
долговременной работы должен
быть прочным и (желательно) ме-
таллическим. Металлический
корпус позволяет сделать экрани-
рование или заземление путем
подключения корпуса педали к
общему проводу устройства уп-
равления.
Подключив к радиостанции одну
педаль, можно подумать и о приме-
нении второй — например, для
включения тонального вызова пор-
тативной радиостанции “Веда ЧМ"
(или аналогичной). В этом случае
провода от педали аккуратно под-
паивают к контактам кнопки тональ-
ного вызова в корпусе “Веда
ЧМ”. Таким образом, одной
ногой радиостанция включа-
I ется на передачу, а другой
— в режим тонального вы-
зова.
Конечно, непосредствен-
ной пайкой к контактным вы-
водам педаль можно под-
ключить практически к лю-
бой портативной радиостан-
ции, но все же лучше исполь-
зовать разъемы.
Управление с помощью
педали эффективно во мно-
гих ситуациях. На практике
такое управление часто при-
меняется в диспетчерских
службах. Диспетчеры, не
связанные с радиообменом
(например, работающие в
крупном автохозяйстве), ис-
пользуют “педалирование”
для включения мощного уси-
лителя громкой связи для
вызова сотрудников, находя-
щихся на большом удале-
нии.
Надежную педаль можно
4	изготовить из узла от швей-
/	ной машины (или оверлока),
*	разместив внутри корпуса
——	микропереключатель МПЗ-1,
КМ1-1 (или аналогичный, контакты
которого работают на замыкание/
размыкание). Это может быть и гер-
кон, управляемый магнитом, зак-
репленным на подвижной площад-
ке педали.
Вообще говоря, для изготовле-
ния самодельной педали можно
использовать различные подруч-
ные устройства — например, ды-
рокол или компьютерную мышь.
Выбор этих устройств в магазинах
просто огромный, и при желании
всегда можно подобрать подходя-
щий вариант. При выборе мыши
следует обращать внимание на ее
механическую прочность, а дыро-
кол желательно подобрать самый
плоский.
Очень простую конструкцию педа-
ли на базе дырокола (рис.4) пред-
ложил UAOFO. Для удобства пользо-
Рис. 4
вания педалью он ограничил ход
подвижной части до 4 - 6 мм, т.е. на
то расстояние, которое необходимо
для нажатия на микропереключа-
тель. Педаль ставится на пол выход-
ным гнездом от оператора, т.е. пят-
ка на полу, а ступня — на подвиж-
ной части.
Кроме того, можно подключить
педаль (педали) к персональному
компьютеру, чтобы включать/выклю-
чать выносную акустическую систе-
му или иное периферийное устрой-
ство.
Вариантов применения педали
для оптимизации управления элек-
тронными или радиопередающими
устройствами множество, и их чис-
ло ограничено только фантазией
радиолюбителя.
Резисторы
для поверхностного монтажа
О.ВАЛЬПА,
г.Миасс Челябинской обл.
E-mail: sandh@narod.ru
Сопротивления резисторов, вы-
пускаемых предприятиями элект-
ронной промышленности, имеют но-
рех полос третья цифра из табли-
цы не используется.
С появлением на рынке резисто-
дителями. На сегодняшний день
их существует 9 типоразмеров. На
рис.1 приведен чертеж ЧИП-рези-
Табл. 1. Ряды номинальных сопротивлений резисторов
Ряд	Значения	Допуск, %
ЕЗ	1; 2,2; 4,7	20
Е6	1; 1,5; 2,2; 3,3; 4,7; 6,8	20
Е12	1; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2	10
Е24	1; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1	5
минальные значения из специаль-
ных стандартных рядов ЕЗ, Е6, Е12,
Е24, Е48, Е96 и Е192. Название ряда
указывает общее число элементов
в нем. Причем каждый ряд характе-
ризуется максимальным значением
допуска номинального значения. На-
пример, ряд ЕЗ содержит 3 значе-
ния в интервале от 1 до 10, ряды Е6,
Е12 и Е24 содержат, соответствен-
но, 6; 12 и 24 значения, а ряды Е48,
Е96 и Е192 — 48, 96 и 192 значения
в диапазоне от 100 до 10ОО.
В табл.1 приведены численные
значения для четырех самых распро-
страненных рядов. Сопротивление
резистора имеет значение из соот-
ветствующего ряда, умноженное на
десятичный множитель. Например,
резистор из ряда ЕЗ может иметь со-
противление 1 Ом, 22 Ом, 470 Ом,
1 кОм, 220 кОм, 4,7 МОм и т.д.
Маркировка резисторов наносит-
ся на элемент в буквенно-число-
вом или кодированном виде, на-
пример, в виде цветных полос. В
табл.2 приведена цветовая марки-
ровка резисторов, которая может
состоять из четырех или пяти по-
лос. Согласно такой маркировке
сочетание пяти полос из красно-
го, фиолетового, черного, оранже-
вого и золотистого цветов означа-
ет, что резистор имеет сопротив-
ление 270-103 Ом с допуском ±5%.
При маркировке с помощью четы-
ров для поверхностного монтажа,
так называемых “ЧИП-резисторов",
появилась и новая маркировка, по-
началу вызывающая недоумение у
многих. Например, маркировка
“68Х”, нанесенная на ЧИП-резис-
тор, означает, что его сопротивле-
Табл. 2. Цветовая маркировка резисторов
Цвет	Сопротивление, Ом
	1 -ая цифра	2-ая цифра	3-я цифра	Множитель	Допуск, %
-	-	-	-	-	±20
Серебристый	-	-	-	Ю-2	±10
Золотистый	-	-	-	10-1	±5
Черный	-	0	0	1	-
Коричневый	1	1	1	10	±1
Красный	2	2	2	102	±2
Оранжевый	3	3	3	103	-
Желтый	4	4	4	104	-
Зеленый	5	5	5	ю5	±0,5
Голубой	6	6	6	106	±0,25
Фиолетовый	7	7	7	107	±0,1
Серый	8	8	8	108	±0,05
Белый	9	9	9	ю9	-
ние—49,9 Ом. Довольно трудно уви-
деть соответствие между этими дву-
мя значениями. Тем не менее, это
соответствие существует, поскольку
такая маркировка используется в
системе обозначений EIA-96.
Рассмотрим ЧИП-резисторы,
выпускаемые разными произво-
стора. Габариты для всех типо-
размеров ЧИП-резисторов указа-
ны в табл.З.
ЧИП-резисторы маркируются не-
сколькими способами, в зависимо-
сти от типоразмера и допуска. Ре-
зисторы с допусками 2; 5 и 10%
всех типоразмеров маркируются
тремя цифрами. Значение сопро-
тивления определяется первыми
двумя цифрами, третья цифра —
множитель степени (10 в степе-
ни...). На рис.2 приведен пример
данного обозначения. Цифры “242”
означают, что сопротивление ре-
Табл. 3. Размеры ЧИП-резисторов
Типоразмер	Размеры, мм
	L		W	Н	а	Ь
0201	0,60		0,30	0,25	0,12	0,15
0402	1,00		0,50	0,35	0,20	0,25
0603	1,60		0,80	0,45	0,30	0,30
0605	2,00		1,25	0,60	0,40	0,40
1206	3,20		1,60	0,60	0,50	0,50
1210	3,20		2,50	0,60	0,50	0,50
1812	4,50		3,20	0,60	0,50	0,50
2010	5,00		2,50	0,60	0,60	0,60
2512	6,40		3,20	0,60	0,65	0,60
зистора состс 2,4 кОм. Для ров с десятич Рис. 2	—	>вляет 24-1 низкоомны ными значе	О2 Ом, т.е. три цифры х резисто- ления,треп •ниями по- степени. На Рис. 3			— значение >я цифра — рис.З приве	э сопротив- множитель ден пример
дартом EIA-96, приведенным в
табл.4. В этом случае при марки-
ровке используется код, состоящий
из двух цифр и одной латинской бук-
вы. Первые две цифры кода опре-
деляют значение сопротивления из
таблицы, а буква — порядок вели-
чины. Собственно, первые две
цифры являются просто порядко-
вым номером значения из ряда
Е96. На рис.4 приведено изобра-
жение ЧИП-резистора с подобной
маркировкой. Маркировка “ЮС” оз-
начает, что резистор имеет сопро-
тивление 124-102 Ом = 12,4 кОм.
При разработке электронных ус-
тройств необходимо учитывать не
Рис. 4	——
ЮГ
Табл. 4. Маркировка по стандарту EIA-96
Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237	49	316	61	422	73	562	85	750
02	102	14	137	26	182	38	243	50	324	62	432	74	576	86	768
03	105	15	140	27	187	39	249	51	332	63	442	75	590	87	787
04	107	16	143	28	191	40	255	52	340	64	453	76	604	88	806
05	110	17	147	29	196	41	261	53	348	65	464	77	619	89	825
06	113	18	150	30	200	42	267	54	357	66	475	78	634	90	845
07	115	19	154	31	205	43	274	55	365	67	487	79	649	91	866
08	118	20	158	32	210	44	280	56	374	68	499	80	665	92	887
09	121	21	162	33	215	45	287	57	383	69	511	81	681	93	909
10	124	22	165	34	221	46	294	58	392	70	523	82	698	94	931
11	127	23	169	35	226	47	301	59	402	61	536	83	715	95	953
12	130	24	174	36	232	48	309	60	412	71	549	84	732	96	976
Y	10-2	X	10~1	А	10°	В	101	С	102	D	103	Е	104	F	105
ложение запятой определяется бук- такого обозначения. Маркировка только номинал резистора, но и
вой “R”. Например, маркировка “4422” означает, что сопротивление его мощность, допустимое сопро-
“5R1” соответствует сопротивлению — 442-102 Ом, т.е. 44,2 кОм. Нако- тивление,температурный диапа-
5,1 Ом.	нец, резисторы типоразмера 0603 с зон. Основные технические харак-
Табл. 5. Технические характеристики ЧИП-резисторов
Характеристика	Типоразмер
	0201	0402	0603	0805	1206	1210	1812	2010	2512
Номинальная мощность (при 70°С), Вт	0,05	0,063	0,1	0,125	0,25	0,25	0,5	0,5	1
Рабочее напряжение, В	15	50	50	150	200	200	200	200	200
Предельное напряжение, В	30	100	100	200	400	400	400	400	400
Диапазон сопротивлений, Ом	10...106	1 ...2.2-106	1...107
Температурный диапазон, °C	-55...+125
Резисторы с допуском 1% марки- допуском 1% маркируются в соот- теристики ЧИП-резисторов приве-
руются четырьмя цифрами. Первые	ветствии с международным стан- дены в табл.5.
СОВРЕМЕННЫЕ
ПРЕДОХРАНИТЕЛИ
(Продолжение. Начало в №№3-5/08)
Самовосстанавливающиеся пре-
дохранители серии ICP фирмы
ROHM выпускаются в двух типах
стандартных корпусов (рис.10): 2-
выводном (ТО-92) и сверхминиатюр-
ном (SMK). Принцип действия прибо-
ров основан на резком увеличении со-
противления при достижении проте-
кающим через них током определен-
ной величины. Типовые зависимос-
ти времени срабатывания от величи-
-	неограниченный срок эксплуа-
тации в режиме удержания;
-	широкий диапазон рабочих тем-
ператур (-55...+125°С).
Электронные предохранители
Электронные предохранители
ЭП-8-0,6 (ЭП) предназначены для
защиты нагрузки от превышения
тока и КЗ. В состав ЭП входят
(рис.12): датчик тока (шунт), клю-
чевой элемент (полевой транзис-
тор) и схема управления. Схема
управления обеспечивает включе-
ние и выключение ключевого эле-
мента, выдачу сигнала “АВАРИЯ”
и осуществляет контроль напряже-
ния питания и хранение состояния
Табл.10
Наимено- вание	Номиналь- ный ток, А	Внутреннее со- противление, Ом	Номинальное напряжение, В	Диапазон рабочих тем- ператур, °C	Корпус
ICP-S0.5	0,5	0,150	50	-55...125	ТО-92
ICP-S0.7	0,7	0,084
ICP-S1.0	1,0	0,061
ICP-S1.2	1,2	0,048
ICP-N20	0,8	0,1			SMK
ICP-N25	1,0	0,07
ICP-N38	1,5	0,042
ICP-N50	2,0	0,035
ICP-N70	2,5	0,023
ны протекающего тока для предох-
ранителей ICP показаны на рис.11.
Основные параметры предохраните-
лей приведены в табл.10.
Достоинства предохраните-
лей ICP:
-	низкое внутреннее сопротив-
ление и минимальное падение
напряжения;
-	высокое волновое сопро-
тивление;
-	негорючий материал корпуса;
-	малая масса и миниатюр-
ные габариты;
предохранителя. Параметры пре-
дохранителей приведены в табл.11,
а конструктивные размеры — на
Рис. 12
Табл.11. Основные параметры ЭП-8-0,6 (t=25°C)
Наименование параметра	Значение
Напряжение питания, В	14...30
Номинальный ток коммутации (1н), не более, А	10
Ток срабатывания защиты (!3), А, не более	1,1 I
Время срабатывания зашиты, мкс, не более	30
Ток потребления, мА, не более	30
Ток по выходу “АВАРИЯ” (открытый эмиттер), мкА, не более	30
Сопротивление канала в открытом состоянии, Ом, не более	0,1
Ток утечки в закрытом состоянии, мкА, не более	1,0
Максимальная температура коммутирующего элемента, °C	150
Тепловое сопротивление переход-корпус, °С/Вт	0,5
Тепловое сопротивление корпус-среда, °С/Вт	12
Масса, г	120
рис.13. Разблокировка предохрани-
- телефонные станции, факсы,
теля осуществляется снятием пита-
ния на время, не превышающее 1 с.
Рис. 13
ТЕРМОПРЕДОХРАНИТЕЛИ
Термопредохранители (Thermal
cutoffs) предназначены для защиты
от воспламенения бытовой техники
и промышленного электрического
оборудования. Когда температура в
контролируемом устройстве увели-
чивается до недопустимого значе-
ния, происходит разрыв электричес-
кой цепи.
Области применения:
-	электродвигатели, блоки питания,
трансформаторы, зарядные устрой-
ства, адаптеры, сетевые фильтры;
модемы;
- телевизоры, видеокамеры, ви-
деомагнитофоны, CD-плее-
ры;
-	копировальные устрой-
ства, принтеры, компьютеры;
-	стиральные машины,
вентиляторы, нагреватели,
сушилки, увлажнители, кон-
диционеры;
-	холодильники, кофеварки,
утюги, фены.
Термопредохранители для
защиты электродвигате-
лей представляют собой
электромеханические термо-
выключатели многократного
действия с фиксированной
температурой срабатывания.
Применяются для защиты от
перегрева и перегрузки по
току обмоток одно- и трех-
фазных электродвигателей
переменного и постоянного тока.
Основные параметры этих термо-
предохранителей приведены в
табл.12.
Принцип действия состоит в сле-
дующем. Через проводящую биме-
таллическую пластину протекает
рабочий ток, который при превыше-
нии номинального значения в ре-
зультате перегрузки двигателя ра-
зогревает эту пластину. Биметалли-
ческая пластина, в силу присущих
ей свойств, при превышении опре-
деленной температуры резко изги-
бается, размыкая при этом электри-
ческие контакты. При остывании
контакты приходят в первоначаль-
ное положение. Таким образом, дан-
ная конструкция учитывает и тепло,
выделенное в пластине при проте-
кании по ней тока, и температуру
окружающей среды, что делает тер-
мопредохранитель простым и на-
дежным устройством защиты.
Термопредохранители включают-
ся в разрыв силовой части. Малый
размер обеспечивает простоту мон-
тажа в ограниченном пространстве.
Возможны три варианта установки:
внутри обмотки (in-winding), на по-
верхности обмотки (on-winding) и за
пределами обмотки (off-winding).
Термопредохранители Micro-
temp фирмы Therm-O-Disc обеспе-
чивают защиту по верхнему преде-
лу температуры. Их называют
“плавкими предохранителями’’
(плавкими вставками) или сокра-
щенно ТСО (Thermal Cut-Off). Тер-
мопредохранители Microtemp раз-
мыкают электрическую цепь, когда
рабочая температура превышает
номинальную температуру сраба-
тывания предохранителя.
Особенности термопредохрани-
телей Microtemp:
-	однократное срабатывание;
-	отключающая способность по
току до 16 А при переменном на-
пряжении 250 В (до 25 А при пере-
менном напряжении 125 В);
-	низкое сопротивление в рабо-
чем состоянии.
Параметры предохранителей ТСО
представлены в табл.13. Чувстви-
тельным элементом термопредох-
ранителя (ТСО) является непрово-
дящая ток “таблетка” из специаль-
ного состава. При нормальной рабо-
чей температуре таблетка удержи-
вает подпружиненные контакты в
замкнутом положении. При повы-
шенной (заданной) температуре
таблетка плавится, освобождая пру-
жину. Под действием пружины кон-
такт отходит от вывода, и цепь раз-
мыкается. После этого термопредох-
ранитель необходимо заменить. Ко-
нечно, перед заменой необходимо
устранить неисправность, вызвав-
шую его срабатывание.
Табл.12
Серия	Температура срабатывания, °C	Характеристика контактов (U=250 В)	АТСр, °C	Применение	Внешний вид
2ММ	70, 75,80, 85, 90,95, 100, 105, 110, 115,120, 125,130,135,140, 145, 150,155,160	4 А/1,5 А 3000 циклов (постоянный и переменный ток)	+ 10		..v
8ММ	70, 75, 80, 85, 90, 95, 100, 105, 110, 115,  120, 125, 130, 135, 140, 145, 150, 155, 160	4,5 А/1,6 А 10000 циклов (тип L), 7 А/3 А (тип Н) 3000 циклов (постоянный и пе- ременный ток)	± 5	Элекгродви1 а юли малой мощности, катушки, соленоиды, трансформаторы
7 AM	65,70, 75,80,85,90, 95,100, 105, 110,115, 120,125, 130,135, 140,145,150,155, 160,170,175	8 А (277 В) 10000 циклов, 4 А (600 В) 10000 циклов (переменный ток)	± 5	Двигатели с конденсатором, двигатели с расщепленными полюсами, балласты ламп дневного света и ламп высокого давления, пылесосы
15АМ	65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 170	20 А 3000 циклов . (переменный ток)	± 5	Двигатели для насосов, стиральных и моечных машин, пылесосов; фены, зарядные устройства, трансформаторы и СВЧ-печи
БАР	100, 105, 110, 115, 120,125,130, 135, 140,145,150, 155, 160,170	30 А (15 В) 3000 циклов, 15 А (30 В) 3000 циклов (постоянный ток)	±5 (с внутренним нагревателем)	Электродвигатели постоянного тока стеклоподъемников, стеклоочистителей, замков (допускается расположение за пределами обмотки)
ЗМР	80, 85,90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 170	27,5 A (cos<J>=1) 500 циклов, 18 A (cos<J>=0,6) 1000 циклов (переменный ток)	±5 (с внутренним нагревателем)	Двигатели для стиральных и моечных машин, сушилок, насосов, пылесосов (расположение за пределами обмотки)	/№
ЗМР	80, 85,90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140	18 A (cos<J>=0,6) 300 циклов (переменный ток)	±8 (с внутренним нагревателем)	Двигатели для электропил, газонокосилок, насосов (монтаж за пределами обмотки). Самоблокирующцйся, сброс в рабочее положение при отключении питания
ТН10	60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150	13 М2 А 10000 циклов (типы А и В), 13 М2 А 30000 циклов (тип С)	±5	Конвекционные нагреватели, фены, сушилки, тепловые пушки, те пловентиляторы
ТН11	60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150	13 А/2 А 10000 циклов	+5	Конвекционные нагреватели и фены
Примечание. Значения тока в таблице указаны для активной (резистивной) и реактивной нагрузки
Табл.13. Термовыключатели Microtemp
Тип	Диапазон калибровки, °C	Максимальное напряжение, В	Ток, А
G4	72...240	120/250	15/10
G5		120/250	25/16
G7		250	5
Термопредохранители ф-TAMURA
(рис.14) предназначены для защиты
дорогостоящего оборудования (транс-
рые заменяют-
ся после сра-
батывания.
Рис. 14
- N (1 А, 250 В), Н (2 А, 250 В), Е
(3 А, 250 В) — радиальные.
Термопредохранители RY01
(рис.15) также являются элемента-
ми однократного действия. Они вы-
пускаются на р.._ 4с
рабочий ток
15 А и напря-
жение 250 В.
форматоров, электродвигателей, мощ- Термопредохранители выпускают- ных транзисторов выходных каскадов	ся на температуру срабатывания от усилителей) от повреждения при ле-	76 до 169°С при силе проходящего	<
													V
											L » з, S
							L< is >		« 116
регреве выше допустимой рабочей	тока от 1 до 3 А следующих типов: температуры. Они являются компо-	- VS (1 А, 250 В), V (2 А, 250 В) — нентами одноразового действия, кото-	аксиальные; Табл.14							I*	ж Температура^ дохранитепей		/рные Лс приводе!		раметры пре- ны в табл.14.
Тип	Температура срабатыва- ния, °C	Рабочая температура, °C	Максимальная температура окр. среды, °C		Тип	Температура срабатыва- ния, °C		Рабочая температура, °C		Максимальная температура окр. среды, °C
RY01-55	52+2	35	120		RY01-152	14913		115		200
RY01-65	63+1/-3	40	120		RY01-155	15213		115		200
RY01-70	68+2/-3	45	120		RY01-165	16213		135		200
RY01-76	73+2/-3	45	120		RY01-167	16213		135		200
RY01-80	78+2/-3	55	150		RY01-169	165+2/-3		135		200
RY01-85	80+2	55	150		RY01-172	17012		140		200
RY01-92	90+2	65	150		RY01-180	17713		150		220
RY01-96	94+2	65	150		RY01-185	18212		150		220
RY01-100	97+2/-3	65	150		RY01-192	190+2/-5		165		220
RY01-105	100+4/-2	70	150		RY01-195	190+2/-5		165		220
RY01-110	106+2	75	150		RY01-200	19515		165		250
RY01-113	110+2/-3	80	150		RY01-210	20515		170		250
RY01-115	110+3	80	150		RY01-216	21015		175		250
RY01-121	119+2/-3	90	180		RY01-225	220+2/-5		180		260
RY01-123	120+2/-3	90	180		RY01-230	225+3		195		260
RY01-125	120+3/-2	90	180		RY01-235	23014		195		260
RY01-128	124+3	90	180		RY01-240	235+3		200		260
RY01-130	127+3	100	180		RY01-245	24015		200		280
RY01-133	130±3	100	180		RY01-250	24515		200		280
RY01-135	130±3	100	180		RY01-255	250+5		200		280
RY01-139	137+2	105	180		RY01-260	255+5		205		300
RY01-142	140+2/-3	112	180		RY01-320	310+5/-10		250		300
RY01-145	140+2/-3	112	180		(Окончание следует)
Регулируемый
“стабилитрон” TL431
Микросхема TL431 (отечествен-
ные аналоги — КР142ЕН19,
К1242ЕР1) представляет собой
регулируемый параллельный ста-
билизатор напряжения с улучшен-
ной температурной стабильнос-
тью. Выходное напряжение регу-
лируется в широком диапазоне (от
2,5 до 36 В) с помощью всего двух
внешних резисторов. Обозначе-
ние и внутренняя структура TL431
представлены на рис.1, а элект-
рическая схема — на рис.2. Актив-
ный выходной каскад микросхемы
позволяет обеспечить выходной
ток до 100 мА при малом диффе-
ренциальном сопротивлении (ти-
повое значение — 0,22 Ом). Пре-
дельно допустимые параметры
TL431 приведены в таблице. Ста-
билизаторы выпускаются в не-
скольких типах корпусов:
-	3-выводном пластмассовом ТО-92
(рис.За);
-	8-выводном DIP (рис.Зб);
Cathode [7		Л Reference
N/сЦ		Uwe
М/С ГТ		Л Anode
N/C Q		3n/c
Параметр	Обозна- чение	Величина
Напряжение катод-анод, В	Vka	37
Диапазон изменения тока катода, мА	Ik	-100...+150
Диапазон изменения тока управляющего электрода, мА	lref	-0,05..+10
Рассеиваемая мощность, Вт - в корпусах ТО-92, SOP-8 - в корпусе DIP - в корпусе “Микров”	Pd	0,7 1,1 0,52
Диапазон рабочих температур, °C TL431I, TL431AI, TL431BI TL431C, TL431AC, TL431BC	Та	-40...+85 0...+70
Рис. 4
VKA =	+
ref \ R2 / ret
-	8-выводном миниатюр-
ном “Микров” (рис.Зв);
-	8-выводном для повер-
хностного монтажа SOP-8
(рис.Зг).
Типовая схема включе-
нияТ1_431 показана на рис.4. За-
висимость тока катода 1к ИМС от
напряжения катод-анод Vka
изображена на рис.5, о темпера-
турных зависимостях опорного
напряжения Vref и управляюще-
го тока lref дают представление
кривые, приведенные на рис.ба
и 66. Частотные свойства TL431
можно оценить из рис.7, где
представлена зависимость дина-
мического сопротивления Zka от
частоты. Температурная зависи-
мость ZKA показана на рис.8.
Благодаря своим параметрам
и малым габаритным размерам
TL431 идеально подходит для за-
мены стабилитронов в различ-
ных областях применения, на-
пример, в схемах стабилизации,
источниках опорно-
Т|Reference	ГО напряжения, ре-
ZrUnode	гулируемых им-
б]_Г	пульсных источни-
ке	ках питания и т.п.
Источники
Рис. 5
Та. (°C)
информации
1.	М.Радюк. Ре-
гулируемый стаби-
литрон К1242ЕР1.
— Радиомир, 2005,
№5, С.44.
2.	http://onsemi.com
3.	http://www.qrx.
narod.ru
Материал
подготовил
В. Нови ков
КУПЛЮ, ПРОДАМ, ОБМЕНЯЮ
Для публикации бес-
платных объявлений
некоммерческого ха-
рактера о покупке и
продаже радиодеталей,
бытовой и радиолюби-
тельской аппаратуры,
их текст можно присы-
лать в письме по адре-
сам: 119454, г.Москва, а/я 37 или 220095,
г.Минск-95, а/я 199, передавать по теле-
фону в Минске (017) 223-01-10 или через
E-mail: rm@radio-mir.com
WWW: http://radio-mir.com
Продам лампы ГУ-32.
Куплю документацию на трансивер “Прибой".
Тел. 277-11-15 (г.Минск). Валерий.
Продам трансивер TS-50, антенный тюнер
АТ-50, трансиверы UW3DI и КРС78-81 (изготов-
лены в заводских условиях), бестрансформа-
торный усилитель мощности на лампе ГМ14-10
(300 Вт, 4,5 кг).
Тел. 8-908-206-65-39 (сот.). Валерий.
Продам (недорого) или обменяю радиопри-
емники "Свирель 406”, “Меридиан 210", “Россия
301”, “Рига 103”, “А271", УС-9; магнитофоны “Маяк
231”, “Маяк 232” и “Снежеть 204”; видеомагнито-
фоны ВМ-12 (2 шт.); прибор Ф431 (измеритель
выхода); новый мультиметр MY-65 (4,5 разряда);
новый генератор импульсов Г5-54; “солдат-мотор”
Г14П-5; миничастотомер (до 1,5 и до 10 МГц, пи-
тание — 3 — 6 В, без корпуса); микросхемы
КР1044ЦЕ1 (2 шт.); плату и детали для сборки
цифрового частотомера; осциллографические
трубки ЗЛ01И, 5ЛО38И, 7ЛО55И, 8ЛО29И,
13ЛО114; радиолампы 6Н1П, 6Н14П, 6Н24П,
6Н23П, 6Н6П, 6НЗП, 6Ф1П, 6ФЗП, 6Ф4П, 6Ф5П,
6Ф12П, 1Ц21П, ЗЦ18П, 6Ж1П, 6ЖЗП, 6Ж5П,
6Ж38П, 6Ж9П, 6Д20П, 6К13П, 6П1П, 6Р4П,
6П36С, 6П44С, 6П14П, 6П15П, 6П18П, 6С19П,
ГУ-19, ГУ-17; диоды Д1006.Д1007, Д1008, Д1009;
ZX-Spectrum (48 кБ, 2 шт.), БК-0010; лентопротяж-
ный механизм от "Кометы 225”; авометр АВО-5.
666702, г.Киренск-2, кв.Совхозный, 37 — 3.
В.Марков.
Продам радиожурналы 70-80 гг. (100 шт),
“Справочник по бытовой приемно-усилительной
радиоаппаратуре, модели 1974-76 гг.".
644076, г.Омск-76, пр.Космический, 26 — 67.
Тел.(812)58-45-88.
Куплю ОС "Windows 95" на флоппи-дисках,
радиолампы ГУ-50 (2 шт.), линию задержки ЛЗЯ
(ЛЗЯМ)0,47.
Тел. 8-9628005364. Александр.
Продам или обменяю радиостанцию Р-126.
Куплю “Алинку” на 144 МГц.
E-mail: neoimira@inbox.ru
Продам радиостанции Р-158 (2 шт., акку-
муляторы, антенны), Р-146 (2 шт.), Лен-В
(57,1 МГц, 1 шт.).
Тел. в г.Красилов Хмельницкой обл.
80975928225,8 (03855)43376 (дом.). Ростислав.
E-mail: kip@krs.kig.com.ua
Продам вертикальные антенны AVT-4 с пол-
норазмерными и укороченными противовесами
(2 кВт, диапазоны 10,15, 20 и 40 м), 6-диапазон-
ный траловый вертикал HF6 для диапазонов 10,
15, 20, 30, 40 и 80 м; 7-диапазонный траповый
вертикал на диапазоны 10,12,15,17, 20, 30 и 40
м; 10,5-метровый вертикал на диапазон 80 м.
Антенны находятся в Москве.
Тел. +7 915 036-76-10. Евгений.
Куплю кварц на 8,260 МГц.
Продам вакуумный конденсатор КП1-4
(20—1000 пФ).
Тел. +7 902 2093304. Сергей.
E-mail: ua4fcx@yandex.ru
Куплю микросхемы К574УД1, транзисторы
МП39, МП40, МП41.
Тел. (801643)28-9-87. Михаил.
Куплю: тех.документацию (оригинальную,
заводского исполнения) на радиостанции и ра-
диоприемники “Волна-К”, “Крот", КВ(М), УС-9, Р-
154, Р-250М2, Р-253, Р-310, Р-312, Р-313 (1955
г. вып.), Р-314, Р-326, Р-359, Р-375, Р-671, Р-
675, УС-3, 5СГ-2(3), РСБ, РБ(40), РБМ, Р-104,
Р-107(Т), Р-129, Р-131, Р-111, Р-123М, А7, "Се-
вер”; демонтированные блоки от перечислен-
ной аппаратуры, а также от Р-311, Р-313(М),
РПС, Р-323, “Калины” (до 10 кг для пересылки
почтой); журналы “Радио" (полные комплекты
за 1955— 1959 и 1964 г.), “Радиофронт”.
Предлагаю (для обмена на схемы другой во-
енной радиоаппаратуры) ксерокопии схем радио-
станций и радиоприемников БИ-234, КУБ-4, “Мос-
ква" (1941 г.), СВД-1, Т-37 (1938 г.), УС-П (ПР-4П),
ЭЧС-3, Р-113, Р-126, Р-311, Р-312, Р-313, Р-673,
РПС, РБМ(1), 10-РТ, 10-Т(амер.), SC (амер.).ОЗТ
(амер.), VE-301GW (нем.), Р-323, ULTRA мод.25
(англ.), “Казахстан", “Север”, А7, Р-309, “Калина”
(на 12 листах).
433513, Ульяновская обл., г.Димитровград,
ул.Западная, 1 — 10. Ю.Обносову.
Продам цифровую шкалу “Макеевская" (ин-
струкция прилагается).
453121, Башкортостан, г.Стерлитамак, ул.Ху-
дайбердина, 144 — 34. М.Прудникову.
Тел. 43-43-85 (дом.)
Продам или обменяю трансивер UW3DI-1,
“Ишим", "Казахстан”, Р-143, “Полоса", кварцы на
8,867 кГц, ФЭМЗ-042, 12Ж1Л, 1Ж29Б, 6Ж1Б,
6Д1ЗД, Г-807, ГУ-50 и другие лампы.
Куплю В-2-В (2 шт.), вакуумный КПЕ до 1000
пФ (2 шт.), конденсаторы от 40 мкФ на рабочее
напряжение 1 кВ и больше (3 шт.).
Тел. 8-919-936-90-66 (сот.), 8-345-55-41-1-78
(дом.)
Куплю переделанную радиостанцию Р-143,
работающую с ВБП и НБП, а также документа-
цию на радиостанцию Р51-М2.
648360, Красноярский край, Эвенкийский муни-
ципальный р-н, с.Байкит, а/я 34, Сергей, UA0HAL.
Продам отлично изготовленный трансивер
UW3DI-1; ЭМФ 500-ЗВ, Н; ФЭМ 215-02,750-1,4;
ФЭМ 215-0,3-3,0; ФЭМ 215-3-1,4; ФЭМ 215-1-2,5;
ФЭМ 215,6-3,0-1,7; ФП2П-307-10.7 МГц-1В;
РЗЕПЕ-10,7МГц (монолитный); кварцы на 500,
503,7, 100, 215 (3 шт ), 465,5 кГц и 25,35 МГц
(4 шт.); набор №2 для сборки кварцевого фильт-
ра на частоту 8814 кГц (9 кварцев); индикаторы
ИВ-3,6; транзисторы ЗП602Б-2; КПВМ 2 — 30 пФ
(70 шт.), панельки для ГУ-50, ГМЗ-83Б, ГУ-29,
ГУ-74, Г-811 (4 шт.), ГМИ-11, ГУ-81, а также для
октальных и пальчиковых радиоламп; двух-,
трех- и четырехсекционные КПЕ от старых ра-
диоприемников и радиостанций.
Куплю микросхемы КМП-203УП1, феррито-
вые кольца 50ВЧ или ЗОВЧ диаметром 32 мм.
Тел. 89511782448. Александр.
Продам трансивер RA3AO заводской сбор-
ки, которому требуется комплексная настрой-
ка; два усилителя мощности по 300 Вт; цифро-
вую шкалу ЦШ-02 (0,1 — 180 МГц); частотоме-
ры 43-33 и 43-34; осциллограф Н3015; связной
радиоприемник “Волна-K”; монитор “Электрони-
ка ВТЦ-201М”; приемник “Казахстан" (1969 г.);
различные кварцы; лампу ГМ-60.
420127, Россия, г.Казань, ул.ак.Павлова, 23А
— 63.
Тел. (843) 571-23-80 (после 18.00). Илья.
Куплю журналы “Радио” (начиная с 1992 г.),
“Радиолюбитель” (начиная с 1991 г.), “Радио-
мир” (начиная с 2001 г.).
Тел. +995-55-209-000. Александр, 4L4P.
Куплю Р252, Р310, Р311, Р323, Р326, РПС,
Р675, Р319, Р712, блок стабилизации “Калины”,
Р375А; радиолампы 6Б8С, 6А10, 6Ф6С, 6Х6С,
6Д6С, 6Ф7, 30П1С, 30Ц6С, 6X5, 12СЗС, 6С17К,
0.3Б65-135, 1Б5-9; оптическую шкалу к Р309,
тех.описания Р312, Р376, Р676, УС9, Р128,
Р318, Р319, Р712, Р673.
Продам тех.описания и схемы УМ и УСС Р140,
БП ВУ-50 Р140, “Транспорт-НБ”, Р309, МН61, Р407,
Р323, Р123, Р313М, Р105М, Лен-Б, Р-010, “Ишим-
003”; лампы 6РЗС, 6П36С, 6П42С, ГУ43Б, 6П41С,
ГУ19, ГУ29; реле РЗВ-15; трансивер “АРГО-М(З)”
(изготовлен на 60%); 2П904А(7 шт), КД203Г (10 А,
1000 В), Kenwood TS940SAT; рем.шланги УМ Р140
и “Калины”; ЭМФ-500-0.6С и ЗН с кварцами.
Тел. 8-48751-55387 (г.Щекино Тульской обл.).
Звонить с 18 до 21 МСК.
Продам лампы ГУ-29, RE025XA (ГУ-70), па-
нельки для ГУ-29, ГУ-74, Г-811, осциллограф
С1-67, НЧ генератор ГРН-2, БП “Лен” (13 В, 3 А).
423231, г.Бугульма, а/я 90, Сергей.
Тел. 885594 4-80-29 (после 17.00), 8 917 864
7326 (сот.).
Куплю КВ аппаратуру в любом состоянии
(возможен обмен).
Тел. в Минске 8-044-70-29-626. Сергей.
Куплю радиоприемник Р-160П или Р-399А
“Катран”.
Ищу схему радиостанции Р-836 “Иртыш”.
Продам лампы ГИ-6Б, фильтры ФЭМ-035-
500-3,1 В, ФЭМ-035-500-6.0С.
453265, Башкортостан, г.Салават-15, а/я 6.
Евгений, RA9WD.
Тел. (3476)33-09-19, 8-917-78-57-603.
Куплю два динамика 75ГДН-3(4) в хорошем
состоянии.
Тел.8-029-56-51-400 (г.Борисов). Кирилл.
E-mail: allukard_07@mail.ru
Продам ЭМФ-500-3,1Н, ЭМФ-500-3,1 В,
фильтры 3,4, радиостанцию “Пальма”, “полуфаб-
рикат” трансивера UA1FA (2-й вариант, установ-
лена ЦШ-01, документация прилагается), генера-
тор Г4-102, частотомер 43-54, кварцевые резо-
наторы и СБ-12а к трансиверу UW3DI, линейку
усилителя мощности от радиостанции “Пальма”
(140— 153 МГц), радиостанцию UFT721 (2 шт.
плюс одну на запчасти и зип к ним).
Куплю реле РЭС-49, РЭК-23 — 27 (12-воль-
товые).
Тел.8-903-94-37-083.
Продам радиоприемник Р-399А (с докумен-
тацией).
Куплю выпрямитель тока ВС-12 к Р-326М.
Тел. в Алматы: 8-7272-99-01-79.
Ищу схему С1-94.
E-mail: vjalkv.vladimir@rambler.ru
Куплю трансивер UA1FA или UW3DI.
E-mail: peresipkin@kalancha.ru
Обменяю или продам книги К.Ротхаммель
“Антенны" (1979), “Радиодизайн" (№№1 — 22);
Б.Сметанин "Юный радиоконструктор" (1953);
журналы “Радиохобби", “Электрик", “Радиоама-
тор", "Радиоаматор-конструктор", “Радиолюби-
тель”, “Радиомир", "Радиоконструктор", “Радио"
(с 1946 г.), “Схемотехника", “Моделист-конструк-
тор", "Ремонт электронной техники", “Practical
Electronics" и др.; пленочный фоторезист
ПФ-ВЩ-50 (в рулоне 2000 см2).
Ищу микроскоп МБР-1 (или аналогичный,
можно без оптики),CD “Радиоаматор за 14 лет”,
журналы “Радиомир" NN1-6/2001, CD "Радио-
любитель" (редакционный выпуск 2007 г.).
654040, г.Новокузнецк Кемеровской обл.,
ул.Климасенко, 34, корп.А, кв.З. И.Шмарин.
E-mail:shii2008@pochta.ru
Продам привод вращения антенны.
222310, г.Молодечно-4, а/я 7.
Тел.8-01773-5-37-22, В-029-500-41-29 (моб.).
Степан.
Куплю изготовленный в заводских условиях
трансивер конструкции UA1FA.
Тел. 8-926-563-65-39. Норик.
Куплю описание и схему (можно ксерокопии)
осциллографа С1-73.
672020, г.Чита, а/я 970.
Тел. 8-924-372-9628.
Продам или обменяю описания и инструкции
по эксплуатации РБМ-1 (1950 г.), ПАРКС-0,08,
РСВ-1, WIRELLES Set.N MARK II (1942 r„ USA),
66РТМ-Ф2-ЧМ, P-107M, P-838K, P-405M (том 111),
ЖР-ЗМ, 72РТМ-Ф2-ЧМ, 42РТМ-А2-ЧМ, Лен.
Р-326, Р-671, Р-670, Катран, Р-399А, Р-250М,
Казахстан, Р-155П и осциллографа С1-70.
182570, Усвяты Псковской обл., ул.Пионер-
ская, 9. Александр Мартынов.
Тел. 81150-21685.
E-mail: ua1xp@ellink.ru
Куплю кварцы на частоты 285, 715, 7285,
7785 и 8285 кГц, книги: Верзунов М.В. "Од-
нополосная модуляция в радисвязи"; Аниси-
мов А.Г. “Однополосная радиосвязь"; Ро-
зов В.М., Тараненко А.Д. “Измерение и конт-
роль в однополосном радиооборудовании";
Иванов Б.С. “Цветомузыкальные приставки";
"Лучшие конструкции 24-й выставки творче-
ства радиолюбителей", а также “паука" для
"Запорожца" (50 л.с.).
Тел. 8 960 663-10-54, Андрей.
E-mail: rn3rfv@rambler.ru
Куплю или обменяю лампы ГУ-70Б, ГУ-73Б,
ГУ-74Б, ГУ-78Б, ГУ-84Б, ГМИ^бБ.
Продам или обменяю РЭВ-14, В-1-В, В-2-В;
анодный КПЕ для УМ (12 - 370 пФ, зазор —
2.5 мм); панельки для ГУ-74Б. ГУ-78Б и ГУ-50;
лампы ГУ-43Б и ГС-35Б, стрелочный прибор для
УМ (шкала — до 1 А, размеры — 80x80 мм);
новую антенну XL-335 (аналог известной ан-
тенны C31XR Форс-12), изготовленную в за-
водских условиях.
Тахир Кутуев, RZ3DR.
Тел. 8 (4967) 54-13-07, 8 (903) 539-08-23.
E-mail: rz3dr@bk.ru
Ищу микросхему К224ХА6, которая исполь-
зуется в приемнике "Уфа-201", а также прин-
ципиальную схему “видеодвойки" Daewoo
RVT-2084D.
Тюменская обл., Ханты-Мансийский авт. ок-
руг, Нижневартовский р-н, с.Варьеган, ул.Айва-
седа-Мэру, 6А — 1. Ю.Гаврилюк.
Тел. 8 (34668) 9505256497, 8 (34668)
79195309139.
Куплю наложенным платежом фоторезисторы
СФ-3 (в неограниченном количестве), микро-
схемы К157УД2 и К176ЛА7 (по 10 шт.), резис-
торы от 1 до 10 Ом, прибор ТЛ-4М (3 шт.), ин-
дикатор ЗИЛ, журналы “Радио" (по 1988 г.
включительно), “Радиолюбитель" (по N7/2001
включительно), “Радиомир" (№№7-12/2001,
№№1-12/2004).
303030. Россия, Орловская обл., г.Мценск.
ул.Дзержинского, 4 — 44. В.Алексенский.
Куплю знаки “телевидение", “радио”, “теле-
фонная связь”.
Тел. в г.Липецке 8-905-179-3010. Александр.
E-mail: shafal@lipetsk.ru
Продам приемник Р-399А и усилитель мощ-
ности на лампе ГУ-34Б.
211573, г.Городок, ул.Пионерская, 26 — 5.
Ю.Рубцов.
Тел. 8-02139-4-06-50.8-029-599-06-50 (моб.).
Куплю лампу 13RES164 от приемника 30-х
годов XX века.
Продам приемник “VOLKS-EMPFINGER VE
301 Wn" (1937 г. выпуска).
E-mail: g.go@mail.ru
Продам трансивер ICOM-706MK2 с модулем
DSP и 2-мя кварцевыми фильтрами — FL-103 и
FL-223 (оригинальная упаковка и документация
на русском языке прилагаются).
Тел.: 8 (02334) 34657 (сЖлобин), Виктор.
E-mail: sd@safat.us
Продаются журналы "Радио". “Радиолюби-
тель", “Радиомир", “Радиохобби", недорого.
Тел. в г.Могилеве (8-0222)45-68-83.
Уважаемые радиолюбители! Наши ряды реде-
ют? Появилась отличная возможность помочь
становлению радиоклуба "Юный радиолюби-
тель". Радиоклуб примет в дар все, что связано
с радиолюбительством — трансиверы, радио-
станции, связные радиоприемники (Р-250, Р-311,
“Казахстан”, “Ишим" и т.д), КСВ-метры, согласую-
щие устройства, радиогарнитуры, “наушники"
ТДС-3, микрофоны (МД-47, МД-200, МД-201,
ДЭМШ-1), измерительные приборы (амперметры,
вольтметры, ваттметры, LC-измеритепи, частото-
меры, осциллографы), радиолампы (ГУ-15, ГУ-17,
ГУ-18, ГУ-19, ГУ-46, ГУ-50, ГУ-29, ГУ-32, ГУ-70Б,
ГУ-74Б, ГИ-7Б, ГК-71, ГУ-80, ГУ-81, ГМ-70,6П20,
6П45С, 2Ж27Л) и панельки к ним, конденсаторы
переменной емкости для усилителей мощности.
ВЧ разъемы и гнезда (СР-75-167ПВ, СР-50-74ПВ,
СР-75-166ФВ, СР-50-73ПВ), фарфоровые галет-
ные переключатели, высоковольтные диоды
(Д1004—Д1009), ферритовые ВЧ кольца, радио-
техническую литературу (книги и журналы).
658400, Алтайский край, Локтевский р-н,
пос.Ремовский, уп.Советская, 26. Н.В.Бараненко.
Радиомир. Лучшие конструкции. Выпуск 2.
Книга представляет собой сборник статей, опубли-
кованных в разные годы в журнале “Радиомир. КВ и УКВ"
и заново отредактированных для данного издания.
В выпуске приведены схемы и описания устройств,
используемые радиолюбителями для провадения ра-
диосвязей в диапазонах коротких и ультракоротких вопн.
По поводу приобретения книг можно обращаться в
редакцию по E-mail: rm@radio-mir.com, а также во все
организации, имеющие журнал “Радиомир" в рознич-
ной продаже. Информация о них приведена на стр.56.
При приобретении книги через редакцию ее сто-
имость составляет:
-	для жителей России — 65 рос. рублей;
-	для жителей Беларуси — 4900 бел. рублей ;
Правила приобретения — аналогично адресной
подписке на журналы через редакцию.
Радиомир. Лучшие конструкции. Выпуск 1.
Книга представляет собой сборник статей, опуб-
ликованных в разные годы в журнале “Радиомир" и
заново отредактированных для данного издания.
В выпуске приведены схемы и описания устройств,
используемые радиолюбителями в различных областях.
По поводу приобретения книг можно обращаться в
редакцию по E-mail: rm@radio-mir.com, а также во все
организации, имеющие журнал “Радиомир" в рознич-
ной продаже. Информация о них приведена на стр.56.
При приобретении книги через редакцию ее сто-
имость составляет:
-	для жителей России — 50 рос. рублей;
-	для жителей Беларуси — 3900 бел. рублей ;
Правила приобретения — аналогично адресной
подписке на журналы через редакцию.
Приобретение отдельных
номеров журналов
В РОССИИ:
В ООО “Альянс-Книга КТК”: 115533, г.Москва,
ул.Нагатинская, д.6, эт.1, оф. VII (ст. метро
“Нагатинская"),
тел. (495) 258-91-94, 258-91-95, 258-91-96.
E-mail: abook@mail.ru, abook@inbox.ru
На радиорынках: "Царицыно” (место 13/А),
"Митино” (ряд 1, контейнер 17 и место Т-8).
В ООО “Экспотрэйд":
(495)660-13-87 (доб.162),
(495)660-13-88 (доб.162).
E-mail: lili_55@rambler.ru
В магазинах радиодетелей “ЧИП и ДИП”
(единая справочная — тел. (495) 780-95-09):
- г.Москва, ул.Гиляровского, д.39 (ст. метро
"Проспект Мира" — радиальная);
- г.Москва, ул.Ивана Франко, д.40, к.1, стр. 2
(ппатф.Рабочий поселок,
15 мин. от Белорусского вокзала);
-	г.Москва, ул.Беговая, д.2;
-	г.Москва, ул.Земпяной вал, д.34.
На УКРАИНЕ:
В Киеве в фирме “Торм”,
тел. (044)426-49-61,426-49-62.
В КАЗАХСТАНЕ:
В фирме ТОО СП “Аргументы и факты.
Казахстан”: тел. в Алма-Ате (3272) 50-22-60,
50-21-64.
В БЕЛАРУСИ:
В Минске в магазинах “Книга XXI век”,
пр.Независимости, д.92, тел. (017) 267-27-97
(ст.метро “Московская")
и “Глобус”, ул.Володарского, д.16,
тел. (017)227-30-67
(ст.метро “Площадь Независимости”).
Выберите себе вариант подписки на 2008 год!
Подписка через почтовые отделения
Радиомир
-	для жителей России и стран СНГ (кроме Беларуси): 48996 — подписка по
каталогу Агентства "Роспечать” (72370 — годовая), 24169 — подписка по каталогу
Управления Федеральной почтовой связи “Почта России”, 25785 —подписка
по Объединенному каталогу ‘‘Пресса России” с адресной рассылкой (электронный
адрес подписки в INTERNET — www.presscafe.ru);
-	для жителей Беларуси: 00137 (001372 — для организаций) — подписка по
каталогу РО “Белпочта” “Газеты и журналы Республики Беларусь" и через киоски Мин-
горсоюзпечати.
Радиомир.КВ и УКВ
-	для жителей России и стран СНГ (кроме Беларуси): 48924 — подписка по
каталогу Агентства “Роспечать” (71545 — годовая);
-	для жителей Беларуси: 48924 (489242 — для организаций) — подписка по
каталогу РО “Белпочта” “Издания Российской Федерации” .
Кроме того, предприятия регионов России, а также ближнего и дальнего зарубе-
жья могут оформить подписку на журналы “Радиомир”, “Радиомир. КВ и УКВ” через
ООО “Корпоративная Почта” по телефонам: (495) 953-92-62, 953-92-02, 953-93-20.
Внимание! Адресная подписка через редакцию
Подписаться на имеющиеся в наличии отдельные номера журналов, а также на лю-
бой период, начиная со следующего после оплаты месяца, можно через редакцию. Для
этого нужно оплатить необходимую сумму через Сбербанк или оформить почтовый пере-
вод на наш расчетный счет. Текущие цены приведены в таблице. В цену включена дос-
тавка журналов в отдельном конверте по адресу подписчика. Адрес подписчика, т.е. по-
чтовый индекс, полный адрес, фамилию, имя и отчество, а также точное перечисление,
какие конкретно номера какого из журналов Вы заказываете, необходимо указать в гра-
фе “Назначение платежа" при оплате через Сбербанк или в графе "Для письма"
при оплате почтовым переводом. При оформлении почтового перевода в графе Куда
пишется адрес банка, а в графе Кому— все данные расчетного счета Получателя.
Наложенным платежом журналы не высылаются.
Можно заказать следующие номера журналов				Стоимость одного номера с пересылкой
Год	Радиомир	Радиомир. Ваш компьютер	Радиомир. КВ и УКВ	в Россию (рос. руб.)	в Беларусь (бел. руб.)	в другие страны СНГ (рос. руб.)
2003	1 — 12	1 — 12	1 — 12	44	2500	80
2004	2 — 10	1 — 10	1—3,5—12	46	2900	90
2005	1,3—12	1,3—12	1 —4, 6 — 12	50	3100	90
2006	1 — 12	—	1, 3— 12	55	3300	100
2007	1 — 12	—	1 — 12	60	3600	100
2008	1 — 12	—	1 — 2,4 — 12	62	4500	120
Наши платежные реквизиты
для жителей России и стран СНГ (кроме Беларуси)
Получатель: ООО “НТК Радиомир”, ИНН 7729568588, КПП 772901001,
р/с 40702810800010001390 в ООО КБ “Агропромкредит”, ф-л Центральный, г.Москва, корр. счет 30101810500000000109, БИК 044525109.
Адрес банка: 125315, г.Москва, Ленинградский пр-т, дом 76, корп. 4;
для жителей Беларуси
Получатель: УП “РЛД”, УНН 190218688, р/с 3012000004882 в ф-ле №524 АСБ “Беларусбанк” в г.Минске код 121.
Адрес банка: 220028, г.Минск, ул.Физкультурная, 31.
Для ускорения процесса получения журналов заказ можно продублровать по E-mail: rm-sales@radio-mir.com.
Вся информация — там же или по тел. в г.Минске (017) 223-01-10.
Журнал “Радиомир”
E-mail: rm@radio-mir.com
WWW: http://radio-mir.com
Учредитель в России ООО “НТК Радиомир”
Свидетельство о регистрации ПИ №ФС77-31068
от 8.02.2008 г.
Главный редактор Ольга Стрыжанкова
Адрес редакции:
119454, Россия, г.Москва, ул.Коштоянца, 6-233.
Учредитель в Республике Беларусь ИЧУП “РЛД”
Контактные телефоны:
в Минске (017) 223-01-10
в Москве (916) 302-24-39.
Адреса для писем:
119454, РФ, г.Москва, а/я 37.
220095, РБ, г.Минск-95, а/я 199.
Требования к графическим материалам рекламного
характера в электронном виде: CorelDRAW до 10.0, все
шрифты в кривых; bitmaps 300 dpi; TIFF 300 dpi; CMYK.
Приложить печатную копию.
Материалы для публикации принимаются в рукописном,
печатном и электронном вариантах.
За достоверность рекламной и другой публикуемой
информации несут ответственность рекламодате-
ли и авторы. Мнение редакции не всегда совладает
с мнениями авторов.
© ИЧУП “РЛД". Воспроизведение материалов жур-
нала в любом виде без письменного разрешения
редакции запрещено. При цитировании ссылка на
“Радиомир" обязательна.
Отпечатано в типографии ООО “Красногорская
типография", г.Красногорск, Коммунальный кв,, д.2.
Подписано к печати 23.04.2008 г. Формат 60 х 84 1/8.
Печать офсетная. 7 печ. л. Цена свободная.
. Заказ № 1439. Тираж 4800 экз.
