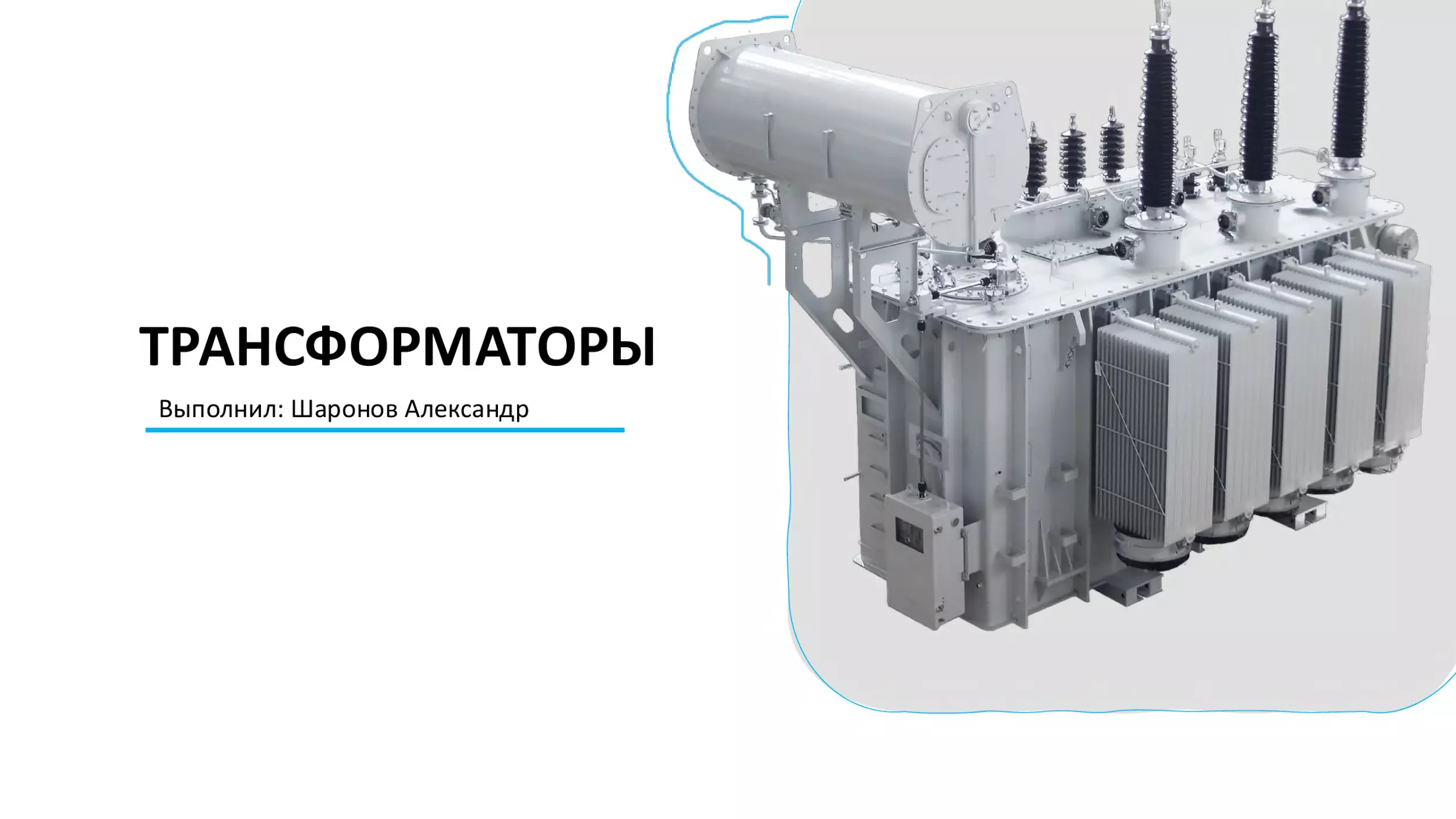

ТРАНСФОРМАТОРЫ
Выполнил: Шаронов Александр

ЧТО ТАКОЕ
ТРАНСФОРМАТОР
Трансформатор — это статическое
электромагнитное устройство для преобразования
переменного тока и напряжения одного значения
в другое при неизменной частоте.

ПРИНЦИП РАБОТЫ
Переменный ток в первичной обмотке создает
переменный магнитный поток в сердечнике,
который, проходя через вторичную обмотку,
индуцирует в ней переменное напряжение.

КОНСТРУКЦИЯ
•
•
•
•
•
•
•
•
•

Магнитопровод (сердечник)
Обмотки
Выводы
Корпус
Бак
Радиаторы
Датчики (температура, уровень масла)
Изоляция
Заземление

ВИДЫ
По назначению
• Силовые
• Измерительные
• Специальные

По типу охлаждения
• Сухие
• Масляные

По количеству фаз
• Однофазные
• Трехфазные

По типу
• Повышающие
• Понижающие

По мощности
• От 0.4 кВ
• До 500 кВ

ПРИМЕНЕНИЕ
Трансформаторы являются основой современной нашего
мира, преобразуя напряжение переменного тока для
передачи энергии на большие расстояния с минимальными
потерями, а также для удобства использования.

•
•
•
•

Промышленность
Транспорт
Бытовая техника
Электроэнергетика

БЕЗОПАСНОСТЬ И
ЭКСПЛУАТАЦИЯ
ЗАЩИТА: установка реле, предохранителей и систем
дистанционного отключения при перегрузках и КЗ
ТЕХОБСЛУЖИВАНИЕ: регулярная проверка
изоляции, измерение сопротивления обмоток,
анализ качества масла
СОБЛЮДЕНИЕ ТБ: проведение инстуктажей,
соблюдение правил техники безопасности

Соблюдение правил существенно продлит срок службы, повысит надежность энергосистемы, а также
гарантирует безопасность во время работы!
