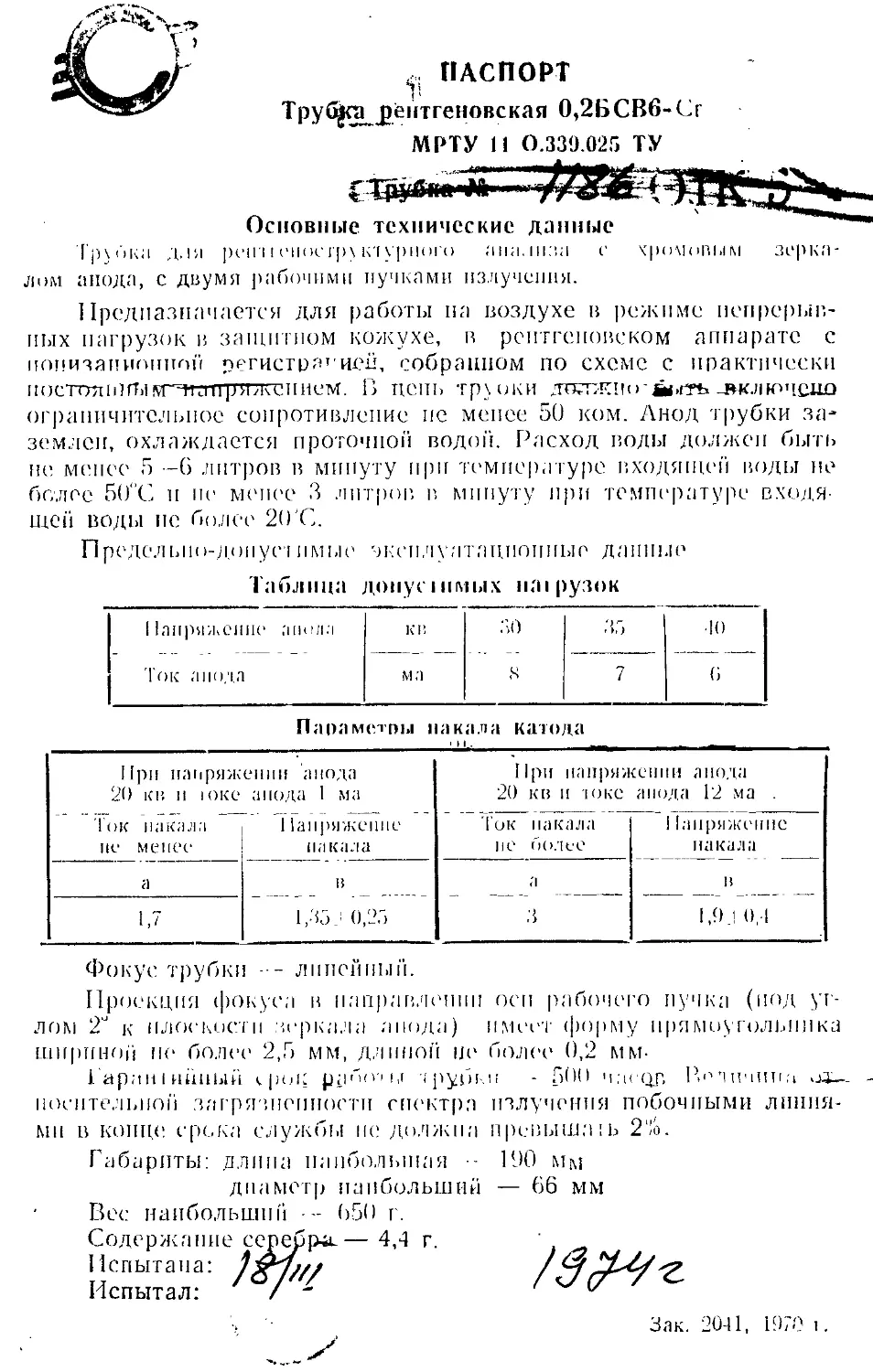

ПАСПОРТ

Трубина рентгеновская 0,2БСВ6-Сг

МРТУ 11 0.339.025 ТУ

Основные технические данные

Tp\<’>K;i для pein । сносip\ki vpiioro ana.in::;i с хромовым зерка-

лом анода, с двумя рабочими пучками излучения.

Предназначается для работы па воздухе в режиме непрерыв-
ных нагрузок в защитном кожухе, в рентгеновском аппарате с
попизяпиоппой пегистра’ией, собранном по схеме с практически
постоянным- напряжением. В пень трхоки дплжновюнгь-включеио
ограничительное сопротивление не менее 50 ком. Анод трубки за-
землен, охлаждается проточной водой. Расход воды должен быть
не менее 5 -6 литров в минуту при температуре входящей воды не
белое 50"С п не менее 3 литров в минуту при температуре входя-
щей воды не более 20'С.

Предельно-доп ус i пмые зкеплуатапиониыо данные

Фокус трубки линейный.

Проекция фокуса в направлении осп рабочего пучка (под уг-
лом 2й к плоскости зеркала анода) имеет форму прямоугольника
шириной по более 2,5 мм, длиной не более 0,2 мм-

Раришиипын ipoK рабом,i |рубт.и - 50(1 часов 1’очи'ШПа -
ноентелыюй загрязненности спектра излучения побочными линия-
ми в конце срока службы не должна прсвьншнь 2'5.

Габариты: длина наибольшая - 100 мм

диаметр наибольший — 66 мм

Вес наибольший -- 650 г.

Содержание серебра-— 4,4 г.

Испытана:

Испытал:	/ ~	< v
ИНСТРУКЦИЯ

по эксплуатации рентгеновской трубки БСВ6

1.	При распаковке тары (деревянного ящика-решетки), в которой
упакована (подвешена на пружинных подвесках) трубка, необходимо
сиять боковую стенку и вынуть трубку, сняв ее с пружинных подвесок.

2.	Неиспользуемые трубки должны храниться в упаковке изготовите-
ля или помещенными на полки, обитые мягкой материей.

3.	Трубку, не бывшую в употреблении или длительное время не на-
ходившуюся под напряжением, необходимо до пуска в работу тщательно
осмотреть и протереть сухой мягкой тканью. Если поверхность стекла
сильно загрязнена, стекло следует протереть спиртом до полного удале-
ния грязи. -	-	--

При .'аличии возможности следует также проверить трубку искровым
течеискателем или подать на трубку постоянное (выпрямленное) напря-
жение 20—30 кв, без включения накала катода. До включения напряже-
ния миллиамперметр в цепи анода необходимо переключить на наиболь-
ший предел измерений. Включение напряжения следует производить крат-
ковременно — толчками, во избежание повреждения аппаратуры. Если
при этом разрядов и свечения в трубке не наблюдается, то трубка год-
ная, если при включении напряжения в трубке появляется заметное фио-
летовое или розовое свечение, или стрелка милли-миерметра отклоняется
на всю шкалу — трубка негодная.

При мечание. При отсутствии необходимой аппаратуры проверку
на вакуум можно не производить.

4.	После проверки на вакуум трубку установить в аппарат и подклю-
чить шланги водяного охлаждения (соблюдая указанное стрелками на
трубке направление водяного охлаждения).

Надеть контакты (втулки) катода трубил на накальные штырьки
аппарата.

П ри м е ч а н и е: в случае, если предварительная проверка трубки на
вакуум не производилась, произвести ее, наблюдая за показаниями миллиампер-
метра.

Тренировка производится путем подачи на трубку минимального зна-
чения анодного напряжения, при номинальном значении анодного тока и
постепенного повышения напряжения от 25—30 кв до номинального пас-
портного значения напряжения. Напряжение повышается ступенями по
5 кв, через каждые 3—5-мин. выдержки. При возникновении разрядов в
процессе тренировки, напряжение необходимо снижать до величины, при
которой возникновение разрядов прекращается.

5.	При эксплуатации трубки следует руководствоваться следующими
указаниями:

а)	нагрузка и условия охлаждения анода должны соответствовать
паспортным данным трубки.

б)	при пуске воды для охлаждения следует наблюдать за исправ-
ностью соединения шлангов с трубкой и не допускать протекания воды
в месте соединения.
В случае попадания на трубку воды, ее следует насухо протереть,
предварительно сняв ее с аппарата.

6.	В случае выхода трубки из строя, по причинам, не зависящим от
потребителя, трубка должна быть направлена изготовителю для экспер-
тизы с приложением паспорт.) трубки, акта с указанием обстоятельств
выхода трубки из строя и выписки из журнала учета ее работы.

7.	В процессе эксплуатации трубки рекомендуется вести учет ее ра-
боты по следующей форме:

Тип рентгеновского аппарата

Трубка типа БСВ6 №

Установлена для работы «	»	197	г.

Снята с эксплуатации «	»	’97	г.

Дата	Порядко- вый № включения	НАГРУЗКА			Примечание
		напряжение	ток	часы
1	2	3	4	5	6
