К. Петров,
лауреат Сталинской премии
Одним из заводов Министерства промышленности средств связи взамен приемника «Родина-47» разработан и с 1952 года выпускается радиоприемник «Родина-52», представляющий собой семиламповый супергетеродинный батарейный радиоприемник 2-го класса на пальчиковых лампах. Основные изменения в приемнике «Родина-52» по сравнению с «Родиной-47» сводятся к следующему:
1.	В высокочастотных контурах и усилителе промежуточной частоты применены катушки меньшего размера и с более высокой добротностью, что позволило значительно улучшить избирательность приемника.
2.	Все подстроечные конденсаторы заменены керамическими типа КПК-1, а вместо обычных бумажных применены герметизированные; это повысило стабильность работы приемника.
3.	Переработаны конструкции переключателей диапазона и тембра, верньерно-шкального устройства и выходного трансформатора; это сделало работу приемника более надежной
4.	В усилителе низкой частоты применена фазопереворачивающая самобалансирующаяся схема, что улучшило его частотную
характеристику, увеличило усиление, а также дало возможность исключить междуламповый дроссель, являвшийся одним из ненадежных узлов приемника «Родина-47».
5.	Применение ламп пальчиковой серии позволило повысить выходную мощность приемника и одновременно уменьшить потребление им энергии от источников питания.
6.	Конструкция ящика переработана (рис. 1); он отделывается под ценные породы дерева; размеры его уменьшены.
7.	Монтаж приемника осуществляется с применением электросварки; она имеет в массовом производстве значительные преимущества перед пайкой.
Кроме того, с учетом пожеланий потребителей, обеспечена возможность включения звукоснимателя, введено переключение на экономичное питание, сделана крышка в дне ящика, облегчающая доступ к монтажу в случае ремонта, предусмотрена возмож

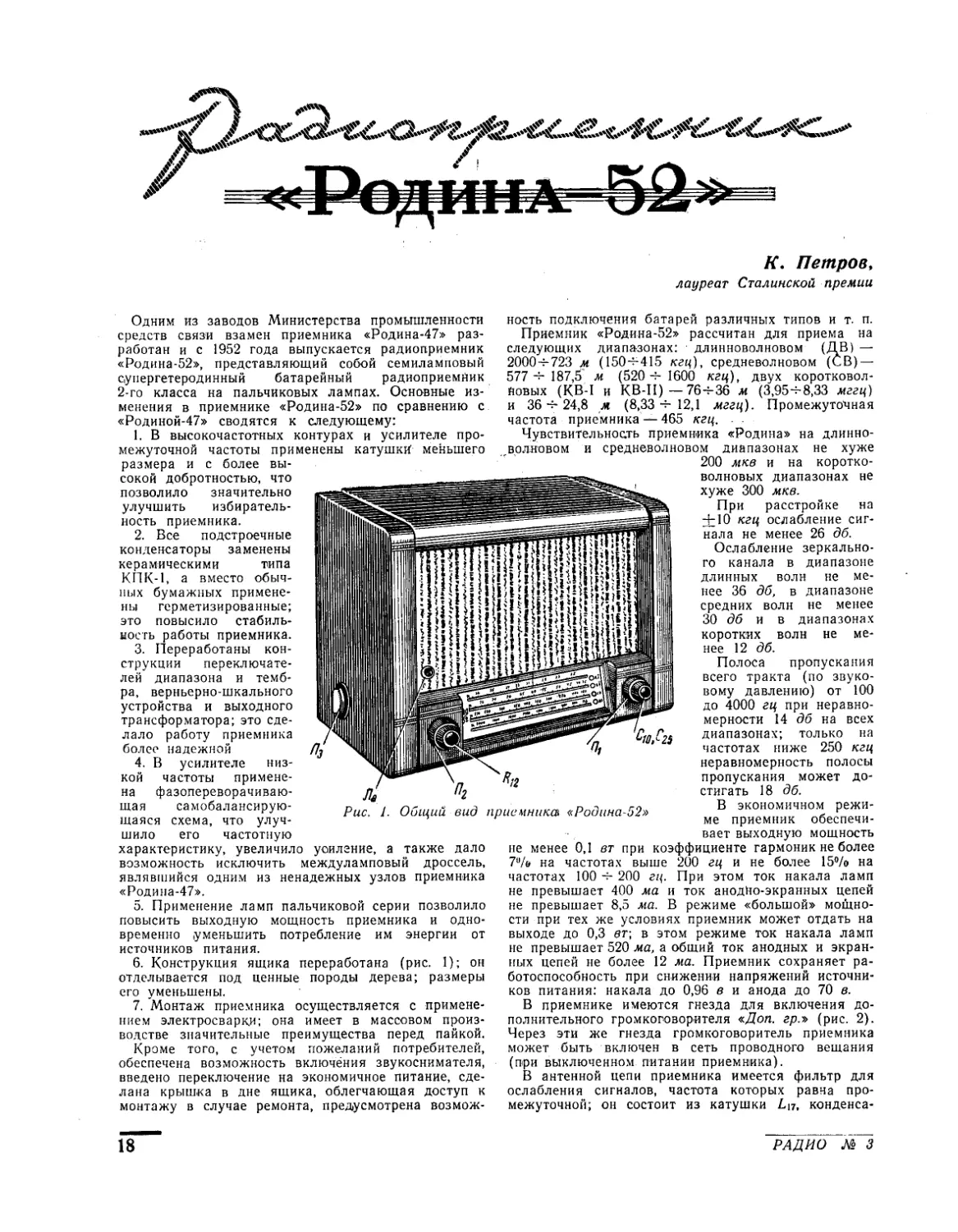

Рис. 1. Общий вид приемника «Родина-52»
ность подключения батарей различных типов и т. п. Приемник «Родина-52» рассчитан для приема на следующих диапазонах: длинноволновом (ДВ) — 20004-723 м (1504-415 кгц), средневолновом (СВ) — 577 4- 187,5 м (520 4- 1600 кгц), двух коротковолновых (КВ-I и КВ-П)—764-36 м (3,954-8,33 мггц) и 36 4- 24,8 м (8,33 4- 12,1 мггц). Промежуточная частота приемника — 465 кгц. - .
Чувствительность приемника «Родина» на длинноволновом и средневолновом диапазонах не хуже 200 мкв и на коротковолновых диапазонах не хуже 300 мкв.
При расстройке на + 10 кгц ослабление сигнала не менее 26 дб.
Ослабление зеркального канала в диапазоне длинных волн не менее 36 дб, в диапазоне средних волн не менее 30 дб и в диапазонах коротких волн не менее 12 дб.
Полоса пропускания всего тракта (по звуковому давлению) от 100 до 4000 гц при неравномерности 14 дб на всех диапазонах; только на частотах ниже 250 кгц неравномерность полосы пропускания может достигать 18 дб.
В экономичном режиме приемник обеспечивает выходную мощность
не менее 0,1 вт при коэффициенте гармоник не более 7% на частотах выше 200 гц и не более 15°/о на частотах 100 4- 200 гц. При этом ток накала ламп не превышает 400 ма и ток анодНо-экранных цепей не превышает 8,5 ма. В режиме «большой» мощности при тех же условиях приемник может отдать на выходе до 0,3 вт; в этом режиме ток накала ламп не превышает 520 ма, а общий ток анодных и экранных цепей не более 12 ма. Приемник сохраняет работоспособность при снижении напряжений источников питания: накала до 0,96 в и анода до 70 в.
В приемнике имеются гнезда для включения дополнительного громкоговорителя «Доп. гр.-» (рис. 2). Через эти же гнезда громкоговоритель приемника может быть включен в сеть проводного вещания (при выключенном питании приемника).
В антенной цепи приемника имеется фильтр для ослабления сигналов, частота которых равна промежуточной; он состоит из катушки Ln, конденса-
18
РАДИО № 3
Рис. 1. Принципиальная схема приемника «Родина-52». Переключатель диапазонов Пу показан в положении «КВ-1», переключатель тембра П2 — в положении «широкая полоса», переключатель рода работ П$—в положении «экономичное питание»
5
4
Связь входных
Конструкция контуров уси-промежуточной частоты:
Рис. 3. лителя а — одиночный резонансный контур; б — второй трансформатор промежуточной частоты
И2
торов С], С2 и сопротивления контуров с антенной на всех диапазонах индуктивная. Для уменьшения связи с антенной при приеме на длинных волнах и ослабления зеркальных помех параллельно катушке связи L3 включен конденсатор С3 и последовательно с пей сопротивление R2. Для увеличения добротности входного контура на диапазоне средних волн сетка преобразовательной лампы подключается к отводу катушки L3.
При приеме на первом коротковолновом диапазоне (КВ-I) работает катушка L4 замыкается накоротко), а на втором (КВ-П) обе эти катушки
включаются последовательно.
Преобразователь частоты в приемнике выполнен на лампе 1А1П (Л,). Его гетеродин собран по трех-точечпой схеме с индуктивной обратной связью па коротких и емкостной — на средних и длинных волнах. При приеме на диапазоне КВ-П в контуре гетеродина работает катушка Lg# а при переходе на диапазон КВ-I параллельно ей включается катушка Lg. На средневолновом диапазоне напряжение обратной связи на сетку гетеродина (первую сетку лампы 1А1П) снимается с делителя, образованного конденсаторами CI4, C2i и C2s, а на длинноволновом диапазоне — с делителя, состоящего из конденсаторов С24, См и С25.
Для предотвращения самовозбуждения приемника на промежуточной или близких к ней частотах, нить накала лампы 1А1П заблокирована конденсатором С40, образующим вместе с дросселем Дрх фильтр для токов этих частот. Одновременно этот конденсатор улучшает условия генерирования на коротковолновых диапазонах.
В анодную цепь лампы 1А1П включен резонансный контур Ci2L12, настроенный на промежуточную частоту. Напряжение промежуточной частоты с этого контура через переходной конденсатор С2о поступает на управляющую сетку лампы Л2 типа 1К1П, в анодной цепи которой имеется двухконтурный полосовой фильтр промежуточной частоты Сдт/нзСгзАн. Усиленное этой лампой напряжение подается на управляющую сетку лампы Л3 типа 1К1П, в аиод-
нуго пень которой включен двухконтурный фильтр Сзо/-15С31Л1С. С него напряжение промежуточной частоты подается на диод лампы Л4 типа 1Б1П. Получающееся в результате детектирования на нагрузке диода (сопротивления Rio и /?ц) напряжение низкой частоты поступает на потенциометр ручной регулировки ГРОМКОСТИ /?|2 и затем через конденсатор С.зз на управляющую сетку пентодной части лампы //5 типа 1Б1П, работающей в ступени предварительного усиления низкой частоты.
В приемнике имеется автоматическая регулировка усиления без задержки. Напряжение АРУ снимается с сопротивления /?ц и подается на управляющие сетки ламп Ль Л2 и Л3.
Оконечная ступень усилителя низкой частоты собрана по двухтактной схеме на лампах Лй и Л7 типа 2П1П.
Л а напряжение низкой частоты
Усиленное лампой
подается на управляющие сетки ламп Л6 и Л4. Лампа Л^ поворачивает на 180° фазу напряжения, что необходимо для обеспечения нормальной работы лампы Л7 второго плеча оконечной ступени усилителя. Таким образом, в предоконечную ступень усилителя НЧ приемника входят две лампы 1Б1П (Л4 и Л5); выполнена эта ступень по автобалансной фазоинверсной схеме.
Для улучшения частотной характеристики и уменьшения нелинейных искажений в оконечной сту-
пени имеется отрицательная обратная связь (она подается с анода на управляющую сетку лампы Лй). Глубина ее и частотная зависимость определяются сопротивлениями /?2о, К21 и конденсаторами постоянной емкости С41, С42.
В режиме экономичного питания включаются только половины нитей накала ламп Л3 и Л7, а в режиме «большой» выходной мощности их нити накала включаются полностью. При переходе с одного режима на другой одновременно изменяется число включенных витков обмотки III выходного трансформатора, так как при этом изменяется наивыгоднейшее нагрузочное сопротивление выходной ступени приемника.
Звукосниматель включается при установке переключателя П3 в положение «За»; при этом выключается накал ламп’ Л,, Л2 и Л3, а выходная ступень работает в режиме «большой» выходной мощности.
Регулятор тембра, объединенный с выключателем питания П2, имеет три положения: «выключено», «включено — широкая полоса» и «включено — узкая полоса». Когда он установлен в положение «выключено», разрываются цепи накала ламп и высокого напряжения. При установке его в положение «узкая полоса» параллельно регулятору громкости Ri2 и нагрузке детектора /?ц включается конденсатор C,w; вместе с этими сопротивлениями он образует фильтр нижних частот.
20
РАДИО № 3
Данные катушек приемника ,,Родина-52'
Катушки	Диапазон	Диаметр каркаса мм	Ширина намотки м м	Число витков	Провод	Индуктивность с сердечником мкгн	Примечание
Ц	КВ-I, КВ-П	18	4	30	ПЭЛШО 0,1	80
/-2	СВ	18	7	280	ПЭЛШО 0,1	1500
Ц	ДВ	18	7	615	ПЭЛШО 0,1	8000
Ц	КВ-I, КВ-П	18	14	14	ПЭЛ-1 0,64	2,85
Ц	КВ-П	18	21	20	ПЭЛ-1 0,64	4,53
h	СВ	7,3	8	97	ПЭЛШО 0,1	200	Три секции; отвод от 62-го витка
	ДВ	7,3	6,5	330	ПЭЛ-1 0,1	2300
£-8	КВ-1	18	21	20,5	ПЭЛ-1 0,64	4,53
/-9	КВ-I, КВ-П	18	29	28	ПЭЛ-1 0,64	6,6	Отвод от 11-го витка
£-10	СВ	7,3	6,5	74	ПЭЛШО 0,1	110
7-и	ДВ	7,3	6,5	151	ПЭЛШО 0,1	440
7-12	пч	7,3	8	200	ПЭЛ-1 0,12	900	Три секции; отвод от 100-го витка
Тдз	я	7,3	8	200	ПЭЛ-1 0,12	900	Три секции
7-н	Я	7,3	8	200	ПЭЛ-1 0,12	900	»	в
Мз	я	7,3	8	200	ПЭЛ-1 0,12	900	я	я
•£-16	я	7,3	8	210	ПЭЛ-1 0,12	1000	То же; отвод от 105-го витка
£-п		—	6,5	108	ПЭЛШО 0,1	215
ДР1	»	—	6,5	48	ПЭЛШО 0,25	—
Индикатором включения служит неоновая лампочка Л8 типа МН-5; при включении питания приемника она загорается.
Данные всех конденсаторов и сопротивлений, входящих в схему, указаны на принципиальной схеме приемника (рис. 2).
Рис. 4. Вид на шасси Приемника «Родина-52» сверху
Катушки коротковолновых диапазонов намотаны на ребристых каркасах диаметром 18 мм из полистирола, имеющих резьбы, по которым и укладываются витки. Внутрь каркасов для точной подгонки индуктивности катушек ввертываются карболитовые винты с небольшими альсиферовыми сердечниками.
Контурные катушки остальных
диапазонов, а также дроссель в цепи катода 1А1П имеют намотку «Универсаль» (одно перекрещивание на каждый оборот) и помещены в чашечные альсиферовые сердечники броневого типа диаметром 13 мм. Для подгонки индуктивности этих катушек сердечники имеют альсиферовые винты.
Катушка Z,i (антенной связи диапазонов коротких волн) намотана на каркасе катушки Z,4. Катушки антенной связи длинноволнового и средневолнового диапазонов намотаны на карболитовых основаниях, к которым приклеены сердечники соответствующих катушек входного контура.
Катушки контуров промежуточной частоты расположены на полистироловых каркасах. Каждая катушка имеет секционированную многослой
РАДИО № 3
21
ную цилиндрическую намотку. Эти катушки помешены в чашечные сердечники такого же типа, как и сердечники катушек входного контура и контура гетеродина длинных и средних волн.
Моточные данные всех катушек приведены в таблице на предыдущей странице.
Конструкции одиночного резонансного контура и одного из трансформаторов промежуточной частоты показаны на рис. 3, а и 3, б. В боковых стенках экранов имеются отверстия, через которые с помощью отвертки можно вращать сердечники катушек и таким образом производить настройку контуров.
Выходной трансформатор приемника Тр3. имеет сердечник, собранный из пластин Ш-12; толщина пакета 18 мм; намотка бескаркасная. Обмотка / имеет 1750+1750 витков провода ПЭЛ-1 0,1, обмотка //—1200 витков такого же провода и обмотка III — 50 витков провода ПЭЛ-1 0,64 С отводом от 35-го витка. Трансформатор помещен в металлический кожух и залит церезином.
В приемнике применен громкоговоритель типа ЗГД-З с постоянным магнитом; сопротивление его звуковой катушки постоянному току 3 ом, диаметр диффузора 200 мм.
Все узлы и детали приемника размещены на одном металлическом шасси (рис. 4). Блок катушек высокой частоты, переключатели диапазонов и темб
ра, регулятор громкости и монтаж размещены под его горизонтальной панелью. Яшик приемника имеет размеры 450X310X225 мм. Внутри него, на передней. стенке укреплен громкоговоритель.
Для питания анодно-экранных цепей приемника могут применяться две батареи типа БСГ-60-С-8 или БСГ-бО-С-2,5, а для питания цепей накала нужна одна батарея БНС-МВД-400 или БНС-МВД-130. При работе приемника в экономичном режиме комплект батарей БСГ-60-С-8 и БНС-МВД-400 обеспечивает работу Приемника в течение 600 часов, а комплект батарей БСГ-60-С-2,5 и БНС-МВД-130 — около 200 часов.
Приемник имеет шнур питания с двумя четырехштырьковыми колодками для подключения указанных анодных и сеточных батарей и вилку с двумя штырьками для подключения батареи накала. Для подключения батарей других типов к приемнику прилагается специальная переходная колодка.
* * •
Отделка ящиков приемников «Родина-52» выпуска 1953 года еще более улучшена; кроме того, блок переменных конденсаторов заменяется малогабаритным блоком с зазором между пластинами в 0,25 мм, а громкоговоритель ЗГД-З — громкоговорителем 0,5 ГД-5 с диаметром диффузора 124 мм.
