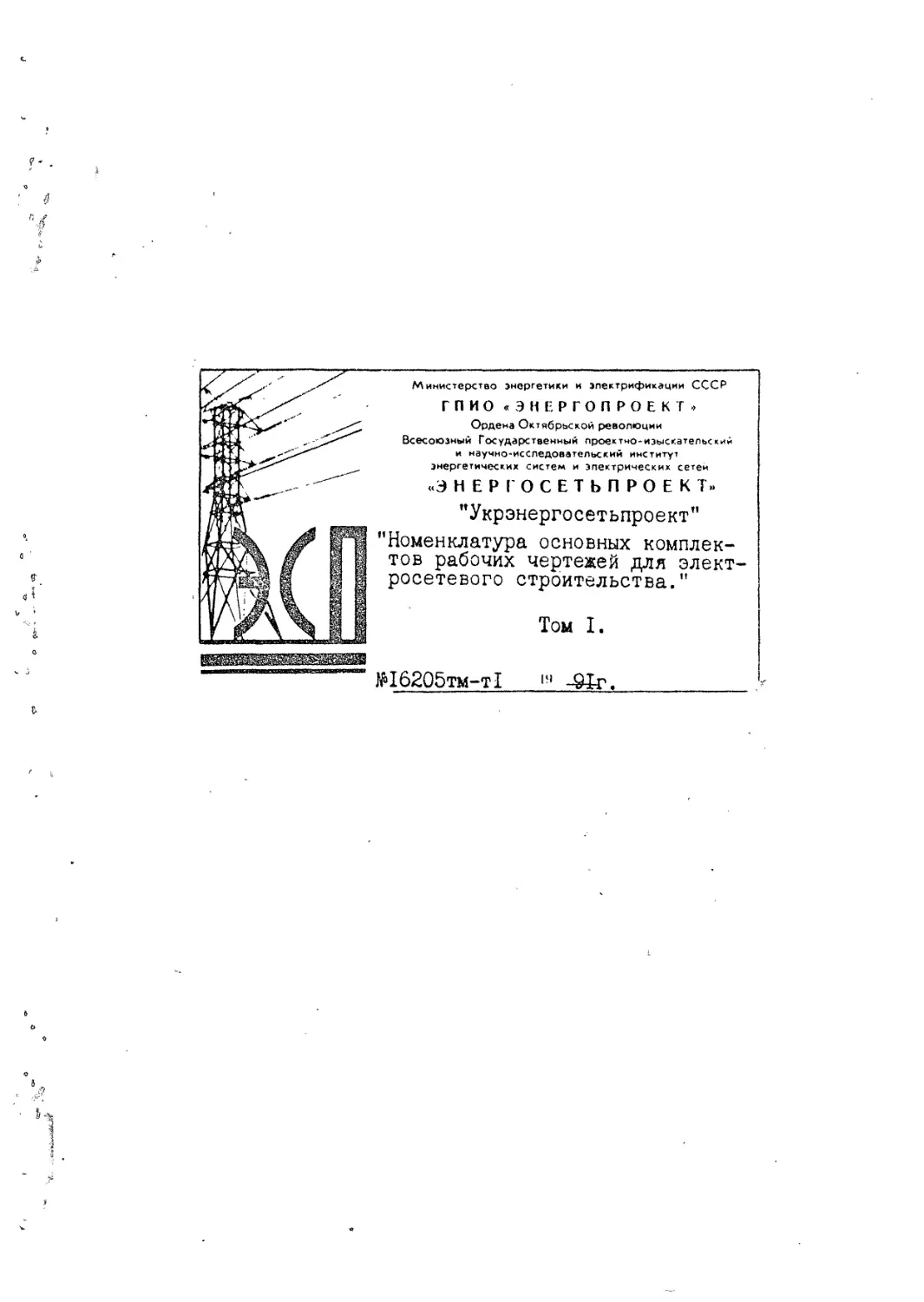

Министерство энергетики и электрификации СССР
Г П И О «ЭНЕРГОПРОЕКТ.
Ордена Октябрьской революции
Всесоюзный Государственный проектно-изыскательский
и научно-исследовательский институт
энергетических систем и электрических сетей
«ЭН ЕРГОСЕТЬП РОЕ КТ.
’’Укрэнергосетьпроект"
"Номенклатура основных комплек-
тов рабочих чертежей для элект-
росетевого строительства."
Том I.
№ 16205тм-т1 14 -9Тг._______________
МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФ ИКДЦИИ СССР
Объединение "ЭНЕРГОСЕТЬПРОЕКТ”
Государственный Украинский проектно-изыскательский и научно-исследовательский институт
энергетических систем и электрических сетей
"УКРЭНЕРГОСЕТЬПРОЕКТ”
Львовский филиал
НОМЕНКЛАТУРА ОСНОВНЫХ КОМПЛЕКТОВ
/
, РАБОЧИХ ЧЕРТЕЖЕЙ
ДЛЯ ЭЛЕКТРОСЕТЕВОГО СТРОИТЕЛЬСТВА
о
N 162О5тм-т1
Директор
Э.М.Пеньков
Главный инженер
Начальник технического бюро
Б.В.Келеман
И.М.Шапиро
Львов, 1991г.
Объединение РУКОВОДЯЩИЕ МАТЕРИАЛЫ z 16205тм-т1
"Энергосетьпроект”: НОМЕНКЛАТУРА ОСНОВНЖ КОМ- ,
: ПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ * взамен
: ДЛЯ ЭЛЕКТРОСЕТЕВОГО СТРОИ-
4 ТЕЛЬСТВА • № 8140тм-т1
Начальник производственно-
технического отдела инсти-
тута "Энергосетьпроект”
Главный специалист произ-
водственно-технического
отдела института ’'Энерго-
сетьпроект ”
А.С.Бурцев
В.И.Сирота
РазработанмЛьвов- ским филиалом ин- ститута "Укрэнер- госетьпроект” УТВЕРЖДЕН НТС института”Энергосетьпроект” Протокол от 14. II. 91 № 29-003/53 Дата введения 01.01.92
Пктхплш -»
ВЗ«СЛЯ*АЕЯ1Этга
СОДЕРЖАНИЕ
стр.
I. Общие замечания 3
2. Перечень основных комплектов рабочих
чертежей и прочей проектной документации
и их шифров 5
3. Обозначения марок групп основных комплек-
тов рабочих чертежей и прочей проектной
документации 18
4. Рекомендации по составлению ведомостей
полных комплектов /ВПК/ рабочей докумен-
тации/? Д/ X?
Приложение: Блоки для составления ВПК РД 22
Лист
16205тм - TI
мжм<<га«!а^1Я*«яммтм«1Яшт1>^^ «•
«то^вдаш^мтестстк-.ммвЕлх.
I. ОБПР ЗАМЕЧАНИЯ
Действующая "Номенклатура основных комплектов и прочей
технической документации техно-рабочих проектов и рабочих чер-
тежей электросетевого строительства напряжением 35-500 кВ”
/8140тм-Т1/ введена в 1979 г.
В указанной работе впервые были установлены шифры, при-
своенные зданиям, сооружениям или видам работ, входящие в обоз-
начение основного комплекта рабочих чертежей и другой проектной
документации. Приведены образцы полных комплектов документации
ПС и ВЛ ПО и 220 кВ.
Ряд исходных положений, принятых в указанной работе,
устарели. За прошедшее время существенно изменилась практика
проектирования электросетевых объектов: предметом проектирова-
ния стало, как правило, электросетевое сооружение, состоящее ис
линии /линий/, подстанции /подстанций/, средств управления, за-
щиты и автоматики. Утверждение ГОСТ 21.101-79 потребовало вве-
дений в обозначение ОК буквенных марок.
Анализ опыта ряда институтов объединения ’’Энергосетьпро-
ект” показал отсутствие единого подхода как к разбивке рабочей
документации на ОК /от излишнего дробления - вплоть до одного
листа в ОК, до укрупнения - вплоть до одного ОК на проект круп-
ного объекта/, так и к построению ведомостей полных комплектов
/ВПК/ рабочей документации /РД/ на базе действующей номенклату-
ры.
Признавая неизбежность различий, вытекающих из производ-
ственной структуры подразделений, индивидуального опыта авторов
проектов, сочтено целесообразным разработать рекомендации по
составлению ВПК исходя из современных условий проектирования и
обобщения коллективного опыта объединения ’’Энергосетьпроект*’.
Кроме того, учтена возможность использования современных средст
проектирования - компьютерной техники.
При агрегировании /укрупнении/ ОК принимались во внимание
стремление ограничить разработку ОК, как правило, в одном струк
турком подразделении /группе, секторе/, а также возможность та-
кой организации технологического процесса проектирования, при
которой законченный самостоятельный узел сдается в размножение
и в архив, а не остается в группе до полного окончания соответ-
I6205TM-TI
ствующей части проекта. При отом учитывался объем документации
одного ОК, зависящей от технической характеристики /напряжение,
мощность, протяженность/ объекта. Одновременно принималось во
внимание, что дробление ОК по видам работ каждого здания и со-
оружения приводит к неоправданному увеличению объема техдокумен-
тации.
При агрегировании используются объединенные ОК /см. р.2
пп. 1.24, 1.49, I.5I, 3.2 и 5.2/. Наибольшее агрегирование
рекомендуется для ВЛ и ПС ПО кВ; количество ОК увеличивается
с ростом напряжения обьектов.
Обозначения ОК РЧ, заданий заводам и текстовых материалов
формируются следующим образом:
ХХХХ/ХХ/ - XXX - XX - XX
I 2 3 4
где: I - номер присвоенный данному объекту /в скобках приведены
дополнительные знаки, входящие в номер объекта при его
реконструкции/;
2 - шифр ОК или др. материала /см. р.2/;
’3 - буквенная марка, устанавливаемая в соответствии с
ГОСТ 21.101-79 /см. р.З/;
4 - для текстовых материалов /пояснительные записки, отче-
ты по изысканиям/ и сметной документации - $ тома.
Настоящая работа заменяет упомянутую выше "Номенклатуру
основных комплектов..." 8140 тм - TI. "
Лист
16205тм-Т1
ПЕРЕЧШ- ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖИ
и прочей проектной датждции и нх шифров
Шифр ! т Наименование Примечание
г L . 2 .. 2
001 002 003 004 005 006 007 008 009 010 ОН 012 013- 019 020 021 022 023 024 026 027 028 029 030 I. ПОДСТАНЦИИ, ОК РАБОЧИХ ЧЕРТЕЖЕЙ 1*1. Внеплощадочные работы Схематический план электрических сетей Ситуационный план Заходы ВЛ на подстанцию Кабельные линии связи Местные линии связи и радиофикации Радиорелейная линия связи Релейная защита сети ПротивоавариЙная автоматика Водоснабжение и канализация Теплоснабжение Подъездная автодорога Подъездная железная дорога Свободны 1.2. Внутриплощадочные работы , Схемы электрических соединений Релейная защита элементов ПС Управление и автоматизация подстанции Схемы электрические монтажные РУ всех напряжений /вторичные соединения/ Телемеханизация Каналы высокочастотной связи по проводам ВЛ Кабельное хозяйство Аварийные маслостоки Воздухопроводы Освещение
Лист
6
I6205TM-TI
J 1 £ JW^W«Suras^A^HmSSB*;ri« лк:««в»(»й»«ж 1ж#Л1етиими^>ли^я«И1«*^^ 9 «Az | 3
031 032 033 034 035 036 037 038 039 040 041 (М3 044 045 046 047 048 049 050 051 052 053 054 055 056 057 058 059 060 061 062 063 064 065 Заземление Охранная сигнализация и освещение Генеральный план и транспорт Водоснабжение, канализация, аварийные маслостоки Теплоснабжение Инжене оные к оммуник а ци и Ограждение и проходная Вычислит ельная техника Свободен» 3^0Л/UQ РЗР* 1.3. Остановка главных трансформаторов 1.4. Установка трансформаторов СП 1.5. Установка шунтирующих реакторов 1.6. ОРУ 500 кВ 1.7. ОРУ 330 кВ 1.8. ОРУ 220 кВ 1.9. ОРУ 150 кВ 1.Ю.0 РУ ПО кВ I.II. ОРУ 35 кВ 1.12. 3РУ 220 кВ 1.13. 3РУ 150 кВ 1.14. 3РУ НО кВ 1.15. 3РУ 35 кВ 1.16. 3РУ 10 кВ 1.17. 3РУ 6 кВ 1.18. КРУН 10 кВ 1.19. КРУН 6 кВ 1.20. Установка БСК I.21. Установка СК 1.22.Здание вспомогательных устройств СК 1.23.0ПУ I.24.Закрытая ПС 1.25.Здание вспомогательного назначе- ния 1.26. Установка централизованного снаб- жения СК водородом 1.27. Мастерская для ревизии трансфор- маторов I.28. Аппаратная маслохозяйства •
1
16205тм-Т1 Ли 1
1 1 __J
066 067 068 069 070 071 072 073 074 075 076 077 0?8 079 080 081 082 083 084 085 086 087 088- 089 090 091 092 093- 100 ' 101 1.29. Открытый склад масла 1.30. Маслоуловитель I.31. Компрессорная установка 1.32. Водозабор 1.33. Насосная станция 1-го подъема r.nnrtnnrre- УС-ТОНОоШ рео/стор
1.34. Насосная станция 2-го подъема 1.35. Насосная станция пожаротушения тран сформаторо в 1.36. Камера переключения задвижек 1.37. Лренажная насосная 1.38. Хлораторная 1.39. Пожарный резервуар 1.40. Резервуар запасной воды 1.41. Градирня 1.42. Брызгальный бассейн 1.43. Причал 1.44. Площадка для разгрузки тр-ров 1.45. Установка устройств плавки гололеда 1.46. Здание маслоподпитки л . Свободен ero^-Db. 1.47. Здание дегазационной установки 1,.48. Переходный пункт Е^сОС^Ъ еаЯ -ВОЛЫ 1.49. КТП 1.50. Работы на смежных ПС ОРУ 750 кВ Свободны I.5I. Объединенные комплекты Ситуационный и генеральный планы и транспорт СК 002, 033
102 Релейная защита и противоаварийная автоматика 0К 007, 008
103 Управление и автоматизация элементов ПС 0К 022, 023
16205тм-Т1
1 *w>*«ii*w«»rti«wfcfc»~ 1 з 1
IM Освещение и заземление OK 030, 031
105 Внеплощадочные сети подстанции ОК 009, 010
106 Внутриподстанционные сети ОК 034, 035
107 Инженерные сети СК 105, 106
108 Средст ва связи ОК 004, 005,
006, 026
109 Средст ва передачи информации СК 108 , 024
ПО Устано вка трансформаторов ОК 040, 041
III Устано вка трансформаторов и РУ 6 кВ ОК ПО, 054 , 056
112 То же, Ю кВ ОК ПО, 053, 055
II3 Открытая часть ПС ОК 0434- 048, 104,
III , 112
1 114 ЗРУ 220 кВ. Общестроительные решения Арх.-строит.решения,
отопление и вентиля-
ция
П5 То же, ПО кВ
116 То же, 35 кВ aw
117 То же, 10 кВ И «а» «а»
П8 То же, 6 кВ
119 ОПУ. Общестроительные решения Арх .-строит.и сан-
технические решения
120 ЗВУ СК . Общестроительные решения
121 Установка централизованного
снабжения водородом 11 «М»
122 ЗВН. Общестроительные решения _ п_.
123 Компрессорная. Общестроительные
решения 11 ам»
124— л 128 Свободны
129 Установка СК. Сантехнические системы Объединение водо-
провода, канализа-
ции г, .отопления и
вентиляции
130 ЗВУ СК . Сантехнические системы
131 ОПУ. Сантехнические системы _п_
132 ЗВН. Сантехнические системы
133 Установка централизованного снабжения _ П_
водородом. Сантехнические системы п аа
134 Мастер ская для ревизии трансформато-
ров. С антехнические системы «т
135 Аппаратная маслохозяйства. Сантехни-
ческие системы яа« м
136 Компрессорная установка. Сантехничес-
кие системы
Лист
16205тм-Т1 Т
1 137 КТП. Генплан и конструктивно-строитель- 0К 090-22 и
ные решения 090-24
138 Электротехнические решения При реконструкци
139 Конструктивно-строительные решения ПС и небольшом объеме чертежей То же
140 Общестроительные решения 0К 139 и сантех-
141 Маслоуловитель. Технологические и нические системы
ТЛ9 конструктивно-строительные решения
199 7Л
2. ПОДСТАНЦИИ. ДОКУМЕНТАЦИЯ, НЕ ВХОДЯЩАЯ
В 0К РЧ
2.1. Общие материалы
200 Материалы выбора площадки
201 Материалы изысканий
202 Пояснительная записка и основные чертежи
203 Сметная документация
204 Ведомость объемов работ
205 Ведомость материалов Может объединять
206 Свободен ся с 291
207 Ведомость полного комплекта рабочей
документации
208 Обосновывающие материалы Расчеты и др.ма-
териалы,которые не выдаются зака:
- чику
209 Свободен
210- 219 Свободны
220- 2.2. Заказные спецификации на электротех- • В настоящее врем^
250 ническое оборудование не выдаются,заме- нены и0
251- 2.3. Заказные спецификации на оборудова-
254 ние и материалы для сантехники, • 1 «V «ш
маслоснабжения, газоснабжения
255- 256 Свободны -
—— ,
I6205TM-TI 1 Лист 1 7И
- z .... - - --1 -ч “ - -
9 f ’ v / 2.4. -Заказнь;!... спецификации на строитель-- ные конструкции 2.5.-Задания заводам на изготовление: ’В-гут не ныдаь-ат ся, т.к. дублеру с я паспортом “ см.291
260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 КТПБ ПО кВ КТПБ 35 кВ СКТП 35 кВ Свободен КРУН 10 кВ КРУН 6 кВ КРУ 35 кВ КРУ 10 кВ КРУ 6 кВ Панелей переменного тока Панелей постоянного тока Панелей реле и управления Панелей телемеханики Устройств телемеханики Диспетчерских щитов Пультов Панелей электропитания устройств связи Щитов и сборок Шкафов серии ШС и ШР Шкафов наружной установки Шкафов и сборок насосных станций ' водозабора То же, пожаротушения То же, дренажной насосной То же, компрессорной То же, электрокотельной Шкафов КРУ 10 кВ для СК Панелей переменного тока для СК То же, постоянного тока КРУБ ПО кВ Блоки управления отопления и вен- тиляции Шкафов управления и защиты Вместо 278-284 при малом кол-в( и изготовлении одним заводом
-Лист
/7
16205тм-Т1
™ “-•’J / Ъ* ЧЭм'5>-1'’ ..-ияклгь. . V- . , ,А. _ ...л 'ri
,Vd<^ ..... .. . .. . .,, .... ... , „ „... ‘ и
2. С. Преть 1 >: плялы
291 Паспорт проекта Может включать
205
2 92 Сборник спецификаций оборудования /ССО/
3. ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ.
0К РАБОЧИХ ЧЕРТЕЖИ
3.1. ВЛ. Полный набор 0К
301 Расстановка опор
302 Опоры и фундаменты
303 Монтажная часть
304 Пересечения
305 Защита линий связи /ЛС/ от влияния
ВЛ и их переустройства
306 Линейно-эксплуатационная связь
307 Ди спет чер ск о -техно л о гиче ская с вяз ь
308 Большой переход ВЛ
309 Релейная защита сети
310 Противоаварийная автоматика
311 Плавка гололеда
3.2. ВЛ. Объединенные 0К
330 Комплексный проект 0K-30I-307
331 Строительно-монтажная часть 0К 302, 303
332 Расстановка опор и пересечения ВЛ 0К 301, 304
333 Средства передачи информации и
защита линии связи от влияния 0К 305, 306, 30/
334 Релейная защита и противоаварийная
автоматика 0К 309, 310
335 Пересечения, защита ЛС от влияния
ВЛ и их переустройства 0К 304, 305
336 Расстановка опор, монтажная часть 0К 301, 303, 304
и пересечения
337 Средства передачи информации 0К 306, 307
Лист
/z
I6205tm-TI
1 ’ - 3.3. Кабельные линии /КЛ/. ,.... , „ -<
Полный набор ОК >
350 Планы и профили трассы
351 Схемы фазировки и присоединений
352 Схема маслоподпитки
353 Монтажно-технологические схемы
354 Колодец для стопорных муфт
355 Колодец для соединительных муфт
356 Колодец для концевых и разветвительных муфт
357- 369 Свободны
4. ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ. ДОКУШ 2НТАЦИЯ,
НЕ ВХОДЯЩАЯ В Ж РЧ
4.1. Общие материалы
370 Материалы выбора трассы
371 Материалы по отводу земли
372 Материалы изысканий
373 Пояснительная записка и основные чертежи
374 Сметная документация
375 Ведомость обьемов работ
376 Ведомость материалов Может объединяться с 396
377 Ведомость полного комплекта рабочей документации . *
378 Обосновывающие материалы Расчеты и др.мате- риалы, которые не выдаются заказчику
379 Отчет о патентных исследованиях
380- 4.2. Заказные спецификации на В настоящее время
391 электротехническое обору- дование не выдаются, заме- нены СО
392-
394 Свободны
Лис
73
16205тм-Т1
ЧЛ».'Л.. |^.Е ^^.7-.-: АЛ’.- 1' угл*. : ,4, »-_Г-- ЕE~E..(JSX'V«VE*irb'T^rTr<r-JS1EC,'-'- .: Е , -• . „««Ч»,.». ” »W№3fWS*,**-,'W '•!*•
395 4.3, Заказные спецификации на строитслиные конструкции 4.4. Прочие материалы
396 Паспорт проекта включая 376
397 Сборник спецификаций оборудования
5. РЕМОНТНО-ПРОИЗВОДСТВЕННЫЕ БАЗЫ 0К РАБОЧИХ ЧЕРТЕЖЕЙ 5.1. Полный набор 0К
401 Ситуационный план
402 Водоснабжение и канализация. Внеплощадочные работы
403 Подъездная автодорога
404 Теплоснабжение. Внеплощадочные работы
405 Внеплощадочные линии связи и радиофикации
406- 419 Свободны
420 Генплан и транспорт
421 Технологические решения
422 Освещение
423 Электро снабжение
424 Водоснабжение и канализация. Внутриплощадочные работы
425 Теплоснабжение. Внутриплощадочные работы
426 Маслопроводы
427 Средства связи
428 Вычислительная техника
429- Л
449
450 Главный корпус «
451 Служебно-бытовой корпус
452 «Открытый склад масля
453 Склад-навес
454 Ограждение
455- 459 Свободны
Лис
16205тм-Т1
»»«*«»«** ^... (r. . J OMiMmiwwi»j- «».>«»— ewtvfwwwu. =» —«j. wh-miuwhww.:»пл>а>..,им. A~. _.. .. J ., . ..
5.2. Объедки 'чине OK
4 (SO Ситуационный и генеральный планы и транспорт ОК 401, 420
461 Главный корпус При обьединении арх.-строительных и сантехнических чертежей
462 Служебно-бытовой корпус I!
463- 479 Свободны
6. РШОЭТНО-ПРОИЗВОДСТВЕННЫЕ БАЗЫ.
ДОКУМЕНТАЦИЯ, НЕ ВХОДНАЯ В ОК
480 Материалы выбора площадки
481 Материалы изысканий
482 Пояснительная записка и основные чертежи
483 Сметная документация
484 Ведомость обьемов работ
485 Ведомость материалов
486 Свободен * . ч 4
487 Ведомость полного комплекта рабочей документации
488 Обосновывающие материалы
489 Свободен
490 Спецификация электротехнического оборудования
491 Спецификация технологического Включены в ССО -
оборудования см. 495
492- Спецификация оборудования и материалов для теплоснабжения и сантехнических
систем
493 Спецификации на строительные конструк- ции
495 Сборник спецификаций оборудования /ССО/
496- Свободны
499
Ли
16205тм-Т1
2 J 3
7. СЛУЖБ ВНО-ЖМЕ ДОЧА. СК РАБОЧИХ W1EKE4
501 Ситуационный план
502 Водоснабжение и канализация.
Внеплощадочные работы
503 Теплоснабжение. Внеплощадочные работы
504 Подъездная автодорога
505- Свободны
509
510 Ситуационный и генеральный план ОК 501,504,520
5П Внеплощадочные сети ОК 502,503
512 Внутриплощадочные сети ОК 521,522
513 Инженерные сети /внеплощадочные и
внутриплощадочные/ ОК 502,503,521,52
514- 519 Свободны
520 Генеральный план
521 Водоснабжение и канализация.
» Внутриплощадочные работы
522 Теплоснабжение. Внутриплощадочные
работы
’ 523 Служебно-жилой дом
524 Заглубленный склад инвентаря
525- 529 Свободны
8. СЛУЖЕБНО-ЖИЛЫЕ ДОМА. ДОКУМЕНТАЦИЯ,
НЕ ВХОДЯЩАЯ В ОК РАБОЧИХ ЧЕРТЕЖЕЙ
8.1. Общие материалы
530 Материалы выбора площадки
531 Материалы изысканий
532 Сметная документация
533 Ведомость объемов работ
534 Ведомость материалов
535 Ведомость полного комплекта
рабочей документации
536 Обосновывающие материалы
537- 549 Свободны
Лист
46,
16205тм-Т1
। Ии«>(1и»И1**и« -ю'«>мня^нсжш«>»>*мдМп^^ 3
550 551 Спецификация на основное оборудование и материалы для теплоснабжения и сан- техники Заказные спецификации на строительные конструкции Заменены ССО - см.560
552 553- 559 560 601 602 603 Заказная спецификация электротехничес- кого оборудования, аппаратуры и устано- вочных материалов Свободны Сборник спецификаций оборудования/ССО/ 9. КАБЕЛЬНЫЕ ЛИНИИ СВЯЗИ/ 0К РАБОЧИХ ЧЕРТЕЖЕЙ 9.1. Технологическая часть Станционные сооружения и электропитаю- щие установки Линейно-кабельные сооружения Кабельный переход через реку 9.2.Сооружения ОУП*а Заменена ССО
604 Генеральный план Включая подьез; ную дорогу про- тяженностью до 500 м
605 606 607 608 609 610 611 Водоснабжение и канализация Теплоснабжение, отопление, вентиляция Электроснабжение. Наружное освещение. Линии связи и радио Техническое здание ОУПа. Дизельная электростанция Резервуар для хранения топлива Склад оборудования и кабеля
612 613 Противопожарный резервуар Канализационные очистные сооружения •
16205тм-Т1
v 1 I ......4.... .., . ....... . J «stare 3
1 614 Артезианокяя скважина
615 Подъездная автодорога При протяженностр более 500м/см.604
616 Ограждение, проходная, надворные постройки
P 617- 629 Свободны
630 9.3. Необслуживаемый усилительный пункт /НУН/
10. КАБЕЛЬШЕ ЛИНИИ СВЯЗИ.ДОКУМЕНТАЦИЯ,
НЕ ВХОДЯЩАЯ В ОК РАБОЧИХ ЧЕРТЕЖЕЙ
10.I. Общие материалы проекта
650 Материалы выбора трассы
651 Отчет по инженерно-геодезическим
изысканиям
632 Отчет ни инжспсрно-геологическим
изысканиям ।
653 Отчет по гидрологическим и метерологи-
ческим изысканиям
654 Свободен
655 Пояснительная записка
656 Сметная документация
659 Отчет о патентных исследованиях
660 Ведомость полного комплекта рабочей документации
661 10.2. Обосновывающие материалы
670- 675 10.3. Заказные спецификации Заменены ССО - см.680
676- 679 Свободны
680 Сборник спецификаций оборудования
| Лист
I Jai
I6205tm-TI
S'»
«ЫИЖМГСЙВИ
явеевзиитшвиетйв raw*WMWWB«4e»w«
5.ОБОЗНАЧЕНИЯ МАРОК ГРУПП ОСНОВНЫХ КСМПЛЕКТОВ РАБОЧИХ
ЧЕРТЕЖЕЙ И ПРОЧЕЙ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
Наименование работ и основных комплектов’ Буквенная марка Цифровс индекс
Пояснительная записка ПЗ { 01
Изыскания 1 ИЗ 1 02
Паспорт и ведомость материалов ! ПВМ I 01
Ведомость полного комплекта РД ВПК 01
Сборник спецификаций оборудования ССС от
Энергетические системы и электрические сети ээс 09
Диспетчерское управление,'телемеханизация дг 13
Связь сс 14
Релейная защита РЗ . 15
Автоматика противоаварийная Архитектурно-строительные и конструктивно- ПА 16
строительные решения ПС и РПБ Электротехнические решения по ПС ’ АС 22
/первичные соединения/ ЭП 23
Генеральный план и транспорт ГТ 24
Конструктивно-строительные решения по ВЛ. КС 25
Электротехническая часть воздушных линий ЭВ 26
То же, кабельных эк
Сметная документация Управление и автоматизация ПС сд 28
/вторичные соединения/ УА 35
Водоснабжение и канализация наружные нвк 36
Водопровод и канализация внутренние вк 36
Тепловые сети тс 37
Отопление и вентиляция ов 38
Пневматическое хозяйство /воздухоснабжение/ Технологическая часть РПБ и др. отдельных вс 39
зданий тх 41
Электроснабжение и электроосвещение РПБ . эс 42
Масляное хозяйство мс 47
ЛИС7
16205тм-Т1
чпаи*еч*««чч»яа^ w •••«жммв»"^''''
4. РЕКШЕЦДАЦИИ ПО СОСТАВЛЕНИЮ ВЕДОМОСТЕЙ ПОЛЫХ
КОМПЛЕКТОВ РАБОЧЕЙ ДОКУМЕНТАЦИИ /ВПК РД/
I. ВПК РД составляется на каждый объект /ВЛ, ПС и др./,
входящий в проектируемое по одному титулу электросетевое соору-
жение .
Это соответствует проектной практике выполнения и хранения
техдокументации в течение всего периода строительства и эксплуа-
тации по о б ь е к т а м, независимо от сочетания объектов в про-
екте электросетевого сооружения.
2. ВПК РД каждого объекта комплектуется вместе с составом
проекта /при одностадийном проектировании/, выполняемым по работе
Ц992тм-Т1, или составом рабочей документации по электросетевому
сооружению /при двухстадийном проектировании/.
АХ-чх-х ОЛПГПЛПЛ ОП /пЛУ>ЛГТГ!»Гт V Т^ГП-С
к/w <_» ж чЛНОкл. ж 'жЧгТл ~
вого сооружения/ приведен ниже.
2X0погпттлу В Р.П 'Чтгрх'Т’поСРТ0—
3960-377-ВПК
3961-2 07-ВПК
3835-207-ВПК
3936-377-ВПК
3962-660-ВПК
3745-207-ВПК
3449-207-ВПК
Линия электропередачи 500 кВ ’’А'! - "Б”
Подстанция 500/220 кВ "Б”
Подстанция "А”. Реконструкция ОРУ 500 кВ
Заходы ВЛ 220 кВ на подстанцию "Б”
Кабельная линия связи "Б" - ЦДЛ
Подстанция "В". Устройства РЗ и ПА
Подстанция "Г". Устройства РЗ и ПА
3. ВПК РД состоит из следующих разделов:
- общие материалы /ведомости, сметы, сборник спецификаций
оборудования ССО, паспорт и т.п./;
- рабочие чертежи /основные комплекты - 0К/;
- задания заводам-изготовителям оборудования.
Заказные спецификации на оборудование в ВПК не включаются,
т.к. они заменены ССО; в случае их выдачи эта работа является
дополнительной услугой заказчику и в состав проекта не входит.
Не рекомендуется также выдавать заказные спецификации на строи-
тельные конструкции, которые дублируются в паспорте.
Лист
16205тм-Т1
4. ВПК комплектуется из отдельных блоков, разработанных
для обьектов с разным обьемом проектной документации /в зави-
симости от технической характеристики объекта/. Перечень, на-
значение и образцы блоков приведены в приложении.
Разработанные образцы блоков ВПК различных электросетевых
обьектов являются рекомендуемыми и могут корректироваться в
соответствии с конкретными условиями проектирования.
5. При пользовании бланками блоков ВПК РД следует учиты-
вать:
- при одностадийном проектировании /рабочий проект/ объект,
ные и локальные сметы должны быть исключены из блоков ВПК I—I,
ВПК 1-2, ВПК 15, ВПК 16;
- сборник спецификаций оборудования приводится в ВПК основ,
ного /с наибольшей сметной стоимостью/ обьекта электро.сетевого .
сооружения; в общих материалах остальных обьектов графа "обозна.
чение" не заполняется, а в графе "примечание” приводится ссылка
на обозначение, принятое в ВПК основного обьекта;
- СО основных комплектов, объединяющих несколько зданий и
сооружений /например, ОК 060-23-ЭП в ВПК 9/, должны выполняться
по разделам /зданиям/ - для обеспечения составления объектных
смет;
- при выполнении в составе проекта ПС нескольких участков
КЛС /ВПК II/ СК 004-I4-CC может быть разделен на несколько /соо
ветственно участкам/;
- в наименований OK 602-I4-CC /ВПК 16-1/ необходимо указы-
вать границы участков;
- при наличии на КЛС нескольких ОУП основные комплекты 601
604, 605, 608, 611 и 616 разделяются /по количеству ОУП/;
- знак х во всех блоках при составлении ВПК должен быть за
менен соответствующими цифрами.
6. Формирование ВПК РД ВЛ осуществляется в следующем поряд
• ке:
- состав проекта /для РП/ или состав РД /для РД/ проектиру
мого сетевого сооружения /см.выше^п.2/;
- общие материалы /ВПК 1-2/;
- рабочие чертежи /в зависимости от технической характерно
тики - один из блоков ВПК 2,3 или 4/.
Лис
/7
16205тм-Т1
7. Формирование ВПК РД ПС осуществляется в следующем
порядке:
- состав проекта или состав РД проектируемого сетевого
сооружения /см.вше, п.2/;
- общие материалы /ВПК I—I/;
- рабочие чертежи /в зависимости от технической харак-
теристики объекта один из блоков ВПК 5,6,7,12,13 либо 8-9,
10—II/;
- задания заводам-изготовителям оборудования /ВПК 14/.
8. Для РПБ и магистральной КЛС приводятся образцы пол-
ных ВПК РД /см. ВПК 15 и 16/1,2/.
9. Оформление ВПК РД может выполняться следующим обра-
зом:
- с использованием бланков блоков, приведенных в прило-
жении, путем их корректировки по конкретным условиям и комп-
лектации в соответствии спп.5-7 настоящих рекомендаций с по-
следующей перепечаткой;
- с использованием блоков, записанных на диске, и форми-
ровании ВПК с помощью компьютера.
При необходимости пользователь может получить копию
диска с записью блоков. Каждый блок записан в отдельном файле
имя которого указано левее штампа. Требуемые блоки следует
скорректировать с помощью текстового редактора ДЕ, ФОТОН,
ЛЕКСИКОН и др./ и распечатать на принтере..
<***««,
! 4 4
Приложение
Рекомендуемое
БЛОКИ ДЛЯ СОСТАВЛЕНИЯ ВПК РД
Перечень и назначение блоков
Обозначение блока Наименование Назначение
ВПК I-I ВПК 1-2 ВПК 2 ВПК 3 ВПК 4 ВПК 5 ВПК 6 ВПК 7 ВПК 8 . ВПК 9 ВПК 10 ВПК II ВПК 12 ВПК 13 ВПК 14 ВПК 15 ВПК I6-I ВПК 16-2 Общие материалы То же Рабочие чертежи ВЛ То же То же Рабочие чертежи ПС То же То же Рабочие чертежи по архи- тектурно-строительной части, генплану и инженер- ным сетям ПС Рабочие чертежи по электро технической части ПС Рабочие чертежи по архи- тектурно-строительной час- ти, генплану и инженерным сетям ПС Рабочие чертежи по электро технической части ПС Рабочие чертежи по расши- рению ОРУ ПС Рабочие чертежи по РЗ, ПА, IM и связи на смежных под- станциях Задания, заводам-изготови- телям Рабочие чертежи и др. документация РПБ Рабочие чертежи и др. документация КЛС Для ВПК ПС расширения ОРУ и работ на смежных ПС Для ВПК ВЛ Для ВЛ ПО кВ, заходов и коротких участков ВЛ 220-750 кВ Для ВЛ 220-330 кВ, а также ВЛ 500-750 кВ длиной до 100 км Для протяженных ВЛ 500- 750 кВ., разбиваемых по условиям строительства на участки Для КТПБ I10-220 кВ Для закрытой ПС ПО кВ Для сборной ПС ПО кВ Для ПС 220-330 кВ -То же Для ПС 500-750 кВ -То же Для всех ПС Для протяженных КЛС, не входящих в ВПК ПС
Лис
16205тм-Т1
1620бтм~Т1
Обозначение Наименование Примечание
****-207-ВПК жжжж-203-СД-Т1 ****-291-ПВМ жжжж-292-ССО ***ж-208-ЭП ж***-208-РЗ ж***-208-ЭЭС **жж-208-АС 1. ОБЩИЕ МАТЕРИАЛЫ Ведомость полного комплекта РД Объектные и локальные сметы Паспорт и ведомость потребности в материалах Сборник спецификаций оборудования (ССО) Расчеты. Электротехническая часть ПС Расчеты. Релейная защита и автоматика Расчеты. Режимы сети и ТКЗ Расчеты. Архитектурно-строительная часть ПС
Примечание: Расчеты заказчику не выдаются и хранятся в архиве
проектной организации.
жж** - 207 - ВПК
Ведомость полного комплекта рабочей документации Стадия) Лист 1 ЛИСТО1
WPK
1-1
1 ™-- - -- — — 1 СкХ1.. - — - - г —•- ’ ->
>тм-Г1 j U/?
Обозначение | Наименование Примечания
— - — — 1 ****-377-ВПК ****-374-СД-Т1 **•**- 396 -ПЕН ****-397-ССО ****-378~ЭВ ****-378-КС ****~378-СС 1. ОБЩИЕ МАТЕРИАЛЫ Ведомость полного комплекта РД Объектные и локальные сметы Паспорт и ведомость потребности в материалах Сборник спецификаций оборудования Расчеты. Технологическая часть ВЛ Расчеты. Конструктивно-строительная часть ПС Расчеты. Защита линий связи от влияния ВЛ
Примечание: Расчеты заказчику не выдаются и хранятся в архиве
проектной организации.
**** - 377 - ВПК
Ведомость полного комплекта рабочей документации Стадия Лист Листов
WPK
1-2
1 о <j 'гм ~ 11 л. i b
Обозначение Наименование Примечания
*жж*-330-ЭВ жжжж-335-СС жжжж-334-РЗ 2.РАБОЧИЕ ЧЕРТЕЖИ Технологическая и конструктивно-строитель- ная часть ВЛ Пересечения, защита линий связи от влияния ВЛ и их переустройства Релейная защита и автоматика •
ЛИСТ
ТК2
жжжжж-377-ВПК
Обозначение Наименование Примечания
2. РАБОЧИЕ ЧЕРТЕЖ
***ж-301-эв Расстановка опор
****-302~КС Опоры и фундаменты
****-303-ЭВ Монтажная часть
ЖЖ**-304~ЭВ Пересечения
Ж***-305-СС Защита линий связи от влияния ВЛ и их переустройства
****-306-СС Линейно-эксплуатационная связь
****-307-СС Диспетчерско-технологическая связь
****-ЗО9~РЗ Релейная защита сети •
****-310-ПА Противоаварийная автоматика •
Лист
WPK3
*****-377-ВПК
1(з20Ьтм-Т1
<? •р ч а WPK4 Обозначение Наименование Примечания
****-301—ЭВ1 ****-301-ЭВ2 ****-ЗО1-ЭВЗ ****-302-КС1 ****-302-КС2 ****-ЗО2-КСЗ ЖЖЖЖ-303-ЭВ1 *****303-ЭВ2 ****-зоз-эвз ****-304-ЭВ1 ****-304-ЭВ2 ****-304-ЭВЗ ****-305-СС1 жж**-305-СС2 ****-305-ССЗ ж***-306-СС *ж**-307-СС ж*ж*-309-РЗ ****-310-ПА 2. РАБОЧИЕ ЧЕРТЕЖИ Расстановка опор Опоры и фундаменты Монтажная часть Пересечения Защита линий связи от влияния ВЛ и их переустройства Линейно-эксплуатационная связь Диспетчерско-технологиченкая связь Релейная защита сети Противоаварийная автоматика Примечание: Участок 1 - от ПК 0 до уг. участок 2 - от уг. до уг. участок 3 - от уг. до уг.
жжжжж-377-впк ЛИСТ
1 л «Z.9
Обозначение Наименование Примечания
2. РАБОЧИЕ ЧЕРТЕЖИ
****_090-гт Генеральный план, транспорт, общеплощадоч-
ные сооружения
ЖЖЖЖ-090-АС Архитектурно-строительные решения
*ж**-107-ВК Инженерные сети
• ****-090-ЭП Электротехнические решения и кабельное
хозяйство
жж**-090-РЗ Релейная защита
Ж**ж-090-УА Управление и автоматизация
****-090-ДТ Телемеханизация
% i> А 4 ж*ж*-090-СС Средства связи
Лису
WPK5
*****-207-ВПК
л .30
Обозначении Наименовании Примечани
2. РАБОЧИЕ ЧЕРТЕЖИ
****“101--ГТ Генеральный план, транспорт, общеплоща-
дочные решения
« ****-061-АС Архитектурно-строительные решения
е ****-061-ВЕ. Инженерные сн^и
****-0в1-ЭП Электротехнически» решения
****-020-ЭП Схемы электрические и кабельное хозяйство
****-102-РЗ Релейная защита
****-ЮЗ-УА Управление и автоматизация
**Ж*--024-ДТ Телемеханизация
****-Ю8-СС Средства связи
Лист
WPK6
*****-207-ВПК
ч
D
Л X
обозначение 1 Н а и м е н об а н и е
2- РАБОЧИЕ ЧЕРТЕЖИ ПО АРХИТЕКТУРНО- СТРОИТЕЛЬНОЙ ЧАСТИ, ГЕНПЛАНУ И ИНЖЕНЕРНЫМ СЕТЯМ
****-113-АС Открытая часть. Архитектурно-строительные решения
*#**-117-АС ЭРУ 10 кВ. Общестроительные решения
****-119-АС ОПУ. Общестроительные решения
****-101-ГТ Ситуационны!^ и генеральный план и транспорт
****-Ю7-ВК Инженерные сети
3. РАБОЧИЕ ЧЕРТЕЖИ ПО ЭЛЕКТРОТЕХНИЧЕСКОЙ ЧАСТИ
*»**-020--ЭП Схемы электрических соединений. Кабельное хозяйство
****-113-ЭП Открытая часть, электротехнические решения
****-И7-ЭП ОБУ AV ’ czjitstvipvj 1 елтБаСЛИб рСиЮНИЯ
****-И9-ЭП ОПУ. Электротехнические решения
****-Ю2-РЗ Релейная зящита
****-ЮЗ-УА Управление и автоматизация
****-Ю8-СС Средства связи
****-024-ДТ Телемеханизация
Примечая
ЛИС
WPK7
*****-207-ВПК
Обозначение 16£Gotm-i1 л. tic
.. Наименование Ппимечан;-
2. РАБОЧИЕ ЧЕРТЕЖИ ПО АРХИТЕКТУРНО-СТРОН- СТРОИТЕЛЬНОЙ ЧАСТИ, ГЕНПЛАНУ И ИНЖЕ- НЕРНЫМ СЕТЯМ
****-112-АС Установка трансформаторов и РУ 10 (35)" кВ. Архитектурно-строительные решения включая тр-ры СН
г ЖЖЖЖ-044-АС ОРУ 330 кВ. Архитектурно-строительные решения
****-047-АС ОРУ 110 кв. Архитектурно-строительные решение
****-119-АС ОПУ. Общестроительные решения
****-122-АС ЗВН. Общ^строительные решения
Ж***-123-АС Компрессорная установка. Общестроительные и технологические решения Г
ЖЖЖЖ-029-ВС Воздухопроводы
ЖЖЖЖ-065-АС Аппаратная маслохозяйства. Общестроительные и технологические решения
Ж***-066-АС Открытый склад масла. Конструктивно-строи- тельные и технологические решения
с жж**-073-АС Насосная станция пожаротушения. Общее -и- тельные и технологические решения
f ****-074-АС Камера переключения задвижек. Общестрои- тельные и технологические решения
жжжж-077-АС Пожарный резервуар. Архитектурно-строи- тельные и технологические решения
ЖЖЖЖ-ОЗЗ-ГТ Ситуационный план, генеральный план и автодороги
жжж*-107-ВК Инженерные сети (внеплощадочные и внутри- площадочные)
t 4 -
Ли<
WPK8
****ж-207-ВПК
IuZu-jTM-'H л._ Ъ
Обозначение Наименование ПримАчани
3. РАБОЧИЕ ЧЕРТЕЖИ ПО ЭЛЕКТРОТЕХНИЧЕСКОЙ ЧАСТИ
****-020-ЭП Схемы электрических соединений. Кабельное хозяйство
****-112“ЭП Установка трансформаторов и РУ 10 (35) кВ. Электротехнические решения включая тр-ры СН
I? ****-044-ЭП ОРУ 330 кВ. Электротехнические решения
ЖЖЖЖ-047-ЭП ОРУ 110 кВ. Электротехнические решения
ЖЖЖЖ-060-ЭП ОПУ и здания общего назначения. Электротехнические решения
****-102~РЗ Релейная защита и противоаварийная автоматика сети
♦ЖЖЖ-021-РЗ Релейная защита элементов подстанции
ЖЖЖЖ—022-УА Управление и автоматизация подстанции
ЖЖЖЖ-023-УА Схемы электрические монтажные РУ всех напряжений (вторичные соединения)
V ЖЖЖЖ-060-УА Управление и автоматизация вспомогательных усиройств
ЖЖЖЖ-004-СС Кабельная линия связи
Г ЖЖЖЖ-Ю8-СС Средства связи
ЖЖЖЖ-024-ДТ Телемеханизация
к
ЛИ<
WPK9
*****-207-ВПК
It>iUuTM-»TI л .ЗУ
т Обозначение Н а име нова н ие Примечани
2. РАБОЧИЕ ЧЕРТЕЖИ ПО АРХИТЕКТУРНО- СТРОИТЕЛЬНОЙ ЧАСТИ, ГЕНПЛАНУ И - ИНЖЕНЕРНЫМ СЕТЯМ
****-110-АС ****-043„АС (092) Установка трансформаторов ОРУ 500(750) кВ. Архитектурно-строительные решения Включая тр-ры СН
****-04б-АС (044) ОРУ 220(330) кВ. Архитектурно-строительные решения
****-047-АС (048) ОРУ 110(35) кВ. Архитектурно-строительные решения
****-060-АС ОПУ. Общестроительные решения
****-068-АС Компрессорная. Общестроительные решения
ж***-062-АС ЗВН. Общестроительные решения
****-073-АС Насосная. Общестроительные решения
****-074-АС Камера переключения задвижек. Общестроительные решения
****-037-АС Проходная. Общестроительные решения
• ****-524-АС Заглубленный склад. Общестроительные решения
t ****-066-АС Открытый склад масла. Архитектурно-строи- тельные и технологические решения
ч ****-077-АС Пожарный резервуар. Архитектурно-строи- тельные и технологические решения
****-037-АС Ограждение и охранная сигнализация. Архитектурно-строительные решения
****-Ю7-ВК Инженерные сети (внеплощадочные и внутриплощадочные)
****-033-ГТ Ситуационный план, генеральный план и автодороги
Лис
тек ю
*****-207-ВПК
ICfcUO'TM-ll л. да
Обозначение Наименование Примечав
3. РАБОЧИЕ ЧЕРТЕЖИ ПО ЭЛЕКТРОТЕХНИЧЕСКОЙ ЧАСТИ
****-020-ЭП Схемы электрических соединений
****-11О-ЭП ж***-043-ЭП (092) ЖЖЖЖ-045-ЭП (044) жжжж-047-ЭП (048) ****-104-ЭП Установка трансформаторов ОРУ 500(750)кВ. Электротехнические решения ОРУ 220(330)кВ. Электротехнические решения ОРУ 110(35)кВ. Электротехнические решения Освещение и заземление включая тр-ы СН
ж**ж-080-ЭП ОПУ. Электротехнические решения
****-068-ЭП Компрессорная. Электротехнические решения
****-062-ЭП ЗВН. Электротехнические решения
ж*жж-073-ЭП Насосная. Электротехнические решения
?к*ж*_074-ЭП Камера переключения задвижек. Электротехнические решения
*жжж-037-ЭП Проходная. Электротехнические решения
**Ж*-524-ЭП Заглубленный склад. Электротехнические решения
****-027-ЭП Кабельное хозяйство
#***-007-РЗ Релейная защита сети •
****-021-РЗ Релейная защита элементов подстанции
**жж-008-ПА Противоаварийная автоматика сети
ЖЖЖЖ-022-УА Управление и автоматизация подстанции
жжж*-023-УА Схемы электрические монтажные РУ всех напряжений (вторичные соединения)
жжжж-060-УА Управление и автоматизация вспомогательных устройств
жжж*-032-СС Охранная сигнализация
жж*ж-024-ДТ Телемеханизация подстанции
*жж*-025-СС Внутриобъектная связь
****-026-СС ВЧ каналы связи, релейной защиты и пртиво- аварийной автоматики
****-004-СС Кабельная линия связи
ЛР
WPK1 1
*****-207-НПК
1 (Д0отм~'Д л
Обозначение Наименование Примечани
2. РАБОЧИЕ ЧЕРТЕЖИ
**жж-139-АС Архитектурно-строительны© решения,
генеральный план и транспорт
****-Ю7-ВК Инженерные сети
****-029-ВС Воздухопроводы
жжжж-138-ЭП Электротехнические решения
♦жжж-102-РЗ Релейная защита
жжжж-ЮЗ-УА Управление и автоматизация
*ж**-024-ДТ Телемеханизация -
? -
л
**
ЛИС
WPK12
**ж**-207-ВПК
i(iiUuTM-“Iл л 37
Обозначение Наименование Примечани
а % 5 ****-091-FJ3 жж*ж-091-УА ****-091-ЭП ****-091-СС ****-091-дТ 2. РАБОЧИЕ ЧЕРТЕЖИ Реконструкция релейной защиты Управление и автоматизация Кабельное хозяйство Средства связи Телемеханизация 1
'Лис
ИРК1Я
Наименование
1 lk, v о i'm—1.1 л о
Гпримечан
Обозначение
ж*ж*-260-ЭП
***ж-264-ЭП
жжжж-267-ЭП
жжжж-269-ЭП
жжжж-270-ЭП
жжжж-277-ЭП
*ж**-289-ЭП
*ж**-290-УА
**ж*-271-УА
жж*ж-272-ДТ
****-273-ДТ
Ж***-276-14-СС
*. ЗАДАНИЯ ЗАВОДАМ ИЗГОТОВИТЕЛЯМ НА:
КТП
изготовление шкафов КРУН 10 кВ
изготовление шкафов КРУ 10 кВ
изготовление панелей переменного
тока
изготовление панелей постоянного
тока .
изготовление щитков и сборок
блоки управления отопле-
ния и вентиляции
изготовление шкафов управления
и защиты
изготовление панелей реле
и управления
изготовление панелей телемеха-
ники
изготовление устройств телеме-
ханики
на изготовление панелей электропи-
тания устройств связи
Лис
WPK14
'Л41М--ЛП7-ПП1’
л. ЗУ
Обозначение Наименование Примечан
1. ОБЩИЕ МАТЕРИАЛЫ
жжжж-487-ВПК Ведомость полного комплекта проектной документации
ЖЖЖЖ-483-СД-Т1 Объектные и локальные сметы
жжжж-482~ПВМ Паспорт проекта и ведомость материалов
жжжж-495-ССО Сборник спецификаций оборудования
жжжж-488-АС Расчеты по строительной части 2. РАБОЧИЕ ЧЕРТЕЖИ
жжж*-460-ГТ Генеральный план и транспорт
жжжж-451-АС Архитектурно-строительные и сантехнические решения по зданию
жжжж-451-ЭП Электротехнические решения
Жжжж-424-ВК Инженерные сети
жжжж-451-СС Слаботочные усройства 3. ЗАДАНИЯ ЗАВОДАМ НА:
ЖЖЖЖ-260-ЭП КТП
жжжж-264-ЭП КРУН 10 КВ
жжжж-269-ЭП панели переменного тока
жжжж-289-ЭП блоки (шкафы) управления
г
Примечание: Расчеты заказчику не выдаются и хранятся в архиве
проектной организации.
жж** - 487 - ВПК
< Ведомость полного комплекта рабочей документации Стадия Лист 1 Лист
1
WPK15
1() о тм ~ 11 л.
Обозначение Наименование Примечан!
1. ОБЩИЕ МАТЕРИАЛЫ
****-660-ВПК Ведомость полного комплекта РД
****-656-СД-Т1 Объектные и локальные сметы
***Ж-658-ПВМ Паспорт проекта и ведомость материалов
**Ж*-680-ССО Сборник спецификаций оборудования
Яс***-в61-ИЗ Обосновывающие материалы. Подлинники согласований трассы
****-661-СС Обосновывающие материалы. Расчеты влияния ВЛ на КЛС
2. РАБОЧИЕ ЧЕРТЕЖИ ТЕХНОЛОГИЧЕСКОЙ ЧАСТИ
****-вО2-СС1 Линейно-кабельные сооружения, участок 1
****-602-СС2 То же - участок 2
****-602-ССЗ То же - участок 3
****-601-СС Станционные сооружения и электропитающие
устройства
3. РАБОЧИЕ ЧЕРТЕЖИ ОУП
****-вО4-ГТ Генеральный план
****-805-НВК Наружные инженерные сети
*ж**-608-АС Техническое здание ОУП. Архитектурно- строительная часть
**Ж*-вО8-ВК Техническое здание ОУП. Санитарно- технические системы
****-608-ЭП Техническое здание ОУП. Электротехническая часть и слаботочные устройства
****-611-АС Здание вспомогательного назначения. Строительные решения
****-ви-эп Здание вспомогательного назначения. Электротехнические решения
Примечание: Обосновывающие материалы заказчику не выдаются и храня'
ся в архиве проектной организации.
**** - 660-ВПК
Ведомость полного комплекта рабочей документации Стадия Лист 1 Листе
WPK
_ .... . IdiUoTM-'П л Ш2~
Обозначение Наименование Примечай
****-616-АС ***Ж-630-АС жжжж-630-СС жжжж-264-ЭП жжжж-289-УА жжжж-277-ЭП ЖЖЖЖ-276-СС Ограждение 4. РАБОЧИЕ ЧЕРТЕЖИ НЕОБСЛУЖИВАЕМОГО УСИЛИТЕЛЬНОГО ПУНКТА (НУП) НУП. Архитектурно-строительные решения НУП. Технологические решения 5. ЗАДАНИЯ ЗАВОДАМ НА: изготовление шкафов КРУН 10 кВ изготовление шкафов управления изготовление щитков и сборок изготовление панелей электропитания устройств связи •
Wpk
16-2
*ж*ж*-6вО-ЕПК
Лист
