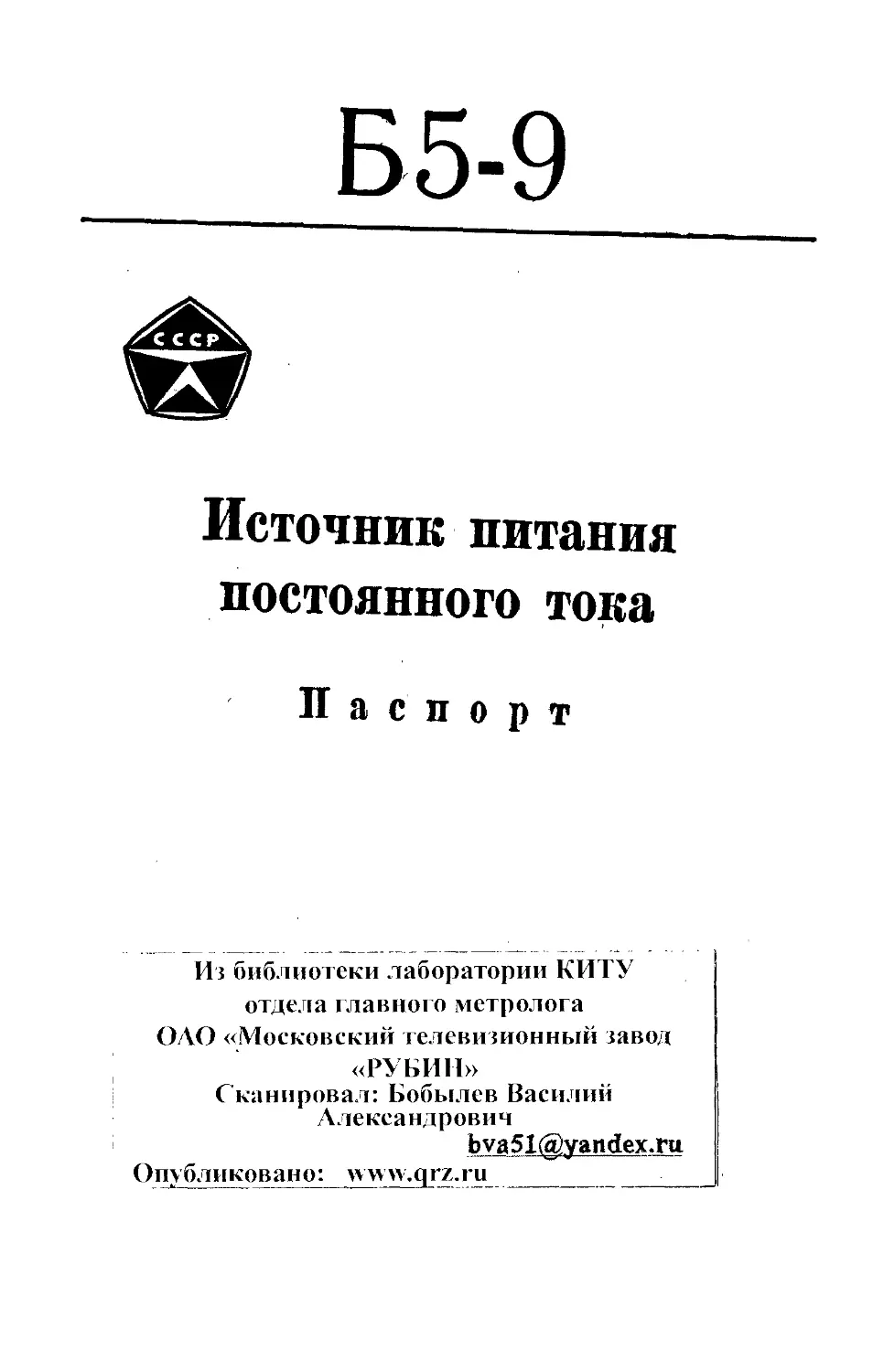

Б5-9
Источник питания
постоянного тока
Паспорт
Из библиотеки лаборатории КИТУ
отдела главного метролога
ОАО «Московский телевизионный завод
«РУБИН»
Сканировал: Бобылев Василий
Александрович
bva5I@yandex.ra
Опубликовано: www.qrz.ru
ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА Б5-9
ПАСПОРТ
ВНИМАНИЕ!
В связи с проводимой работой по доведению прибора
до требований ГОСТ 19164—73 маркировку прибора Госу-
дарственным знаком качества считать недействительной.
СОДЕРЖАНИЕ
Стр.
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1. Назначение . ............................. 7
1.2. Технические характеристики................ 7
1.3. Состав изделия и комплект поставки ....... 9
1.4. Устройство и принцип работы............... 9
1.5. Пломбирование............................ 12
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1. Указание мер безопасности................ 13
2.2. Подготовка изделия к работе.............. 13
2.3. Порядок работы........................... 13
2.4. Техническое обслуживание............... 14
2.5. Указания по поверке...................... 16
2.6. Характерные неисправности и методы их устранения 19
2.7. Правила хранения ........................ 19
2.8. Транспортирование........................ 20
3. ПАСПОРТ
3.1. Свидетельство о приемке.................. 21
3.2. Гарантийные обязательства................ 21
3.3. Сведения о рекламациях................... 22
3.4. Сведения об упаковке..................... 22
3.5. Сведения о движении изделия при эксплуатации . 23
ПРИЛОЖЕНИЯ
Приложение 1 — перечень элементов схемы прибора 24
Приложение 2—схема электрическая принципиаль-
ная прибора.
Приложение 3 —таблица режимов транзисторов
прибора.
Приложение 4 — намоточные данные трансформа-
тора прибора.
Приложение 5 — намоточные данные реле прибора.
Приложение 6.— схема расположения выводов тран-
зисторов.
Зак. 2411
Рис. 1. Общий бид прибора В5-9
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1. Назначение
1.1.1. Источник питания постоянного тока Б5-9 пред-
назначен для питания радиоэлектронных схем и устройств
стабилизированным напряжением постоянного тока.
1.1.2. Прибор сохраняет технические характеристики в
интервале температур от 5 до 40°С, относительной влаж-
ности до 95% при температуре 30° С и атмосферном дав-
лении 750+30 мм рт. ст.
1.1.3. Прибор удовлетворяет требованиям ГОСТ
9763—67.
1.2. Технические характеристики
1.2.1. Выходное напряжение прибора регулируется от
нуля до максимального значения 100 В десятью ступенями
с плавным перекрытием между ними. Рабочий диапазон
выходного напряжения от 2 до 100 В. В пределах от 0
до 2 В параметры выходного напряжения не огова-
риваются.
1.2.2. Основная погрешность установки выходного на-
пряжения не превышает:
а) ±3% для максимального значения;
б) в оцифрованных точках от 10 до 90 В через 10 В
определяется по формуле
A=±(0,03VK + 0,2 В),
где VK — номинальное значение оцифрованных точек шкалы
прибора.
1.2.3. Предельно допустимый ток нагрузки прибора 1 А.
1.2.4. Выходные гнезда прибора изолированы от кор-
пуса. Допускается заземление плюса или минуса выходного
напряжения.
1.2.5. Пульсация выходного напряжения на гнездах
прибора в диапазоне регулирования от 2 В до макси-
мального значения не должна превышать 1 мВ эффектив-
ного значения при допустимом токе нагрузки.
1.2.6. Нестабильность выходного напряжения в диапа-
зоне регулирования от 2 до 100 В при изменении напряже-
ния питающей сети на±10% (для частоты 50 Гц) и на ±5%
(для частоты 400 Гц) от номинального с выдержкой на
крайних значениях в течение 1 или 5 мин при любом допу-
стимом токе нагрузки не должна превышать соответствен-
но ±0,03% и ±0,1%.
1.2.7. Нестабильность максимального выходного напря-
жения 100 В при изменении тока нагрузки от нуля до пре-
дельнодопустимого тока нагрузки 1 А не превышает ±0,1%.
1.2.8. Температурный коэффициент выходного напряже-
ния в диапазоне от 2 до 100 В при изменении температуры
окружающей среды от 5 до 40°С при предельно допусти-
мом токе нагрузки не превышает 0,025%/°С по истече-
нии времени прогрева.
1.2.9. Дрейф выходного напряжения за 8 ч непрерыв-
ной работы не превышает 0,2%.
1.2.10. Защита прибора от коротких замыканий и пере-
грузок срабатывает при превышении тока нагрузки на
10—60% от предельно допустимого значения 1 А.
1.2.11. Питание прибора осуществляется от сети пере-
менного тока напряжением 220±22 В частотой 50±0,5 Гц
или напряжением 220+11 В частотой 400 Гц. Частота се-
ти указана в, паспорте.
1.2.12. Мощность, потребляемая прибором при номи-
нальном напряжении питающей сети, предельно допустимом
токе нагрузки и максимальном выходном напряжении,
не превышает 250 В А.
1.2.13. Электрическая прочность изоляции входных и
выходных цепей относительно корпуса прибора не менее
1000 В постоянного тока в нормальных условиях.
1.2.14. Электрическое сопротивление изоляции входных
и выходных цепей относительно корпуса прибора не менее
20 МОм в нормальных условиях.
1.2.15. Прибор обеспечивает свои технические характе-
ристики в пределах норм, установленных ТУ, после про-
грева в течение одного часа в нормальных и двух часов
в рабочих климатических условиях.
8
1.2.16. Прибор допускает непрерывную восьмичасовую
работу в рабочих условиях.
1.2.17. Среднее время безотказной работы прибора со-
ставляет 1700 ч.
1.2.18. Габаритные размеры прибора 130x233x435 мм.
1.2.19. Масса прибора не более И кг.
1.2.20. Наличие драгоценных металлов в приборе состав-
ляет: зо лот а 0,034454 г, серебра 1,040833 г, палладия 0,01006 г.
1.3. Состав изделия и комплект поставки
1.3.1. Прибор должен поставляться в следующем
комплекте:
Таблица 1
Наименование изделия
Кол.
Примечание
1. Источник питания постоянного
тока Б5-9.......................
2. Коробка...................
3. Предохранитель ВП1-1; 2,0 А .
4. Лампа ИН-3................
5. Паспорт...................
1
1
3
1
1
1.4. Устройство и принцип работы
1.4.1. Источник питания постоянного тока Б5-9 пред-
ставляет собой стабилизатор напряжения компенсационно-
го типа с усилителем обратной связи, с последовательным
включением регулирующего элемента.
Схема электрическая структурная приведена на рис. 2.
Часть выходного напряжения источника питания по-
ступает на схему сравнения # сравнивается с опорным на-
пряжением. Сигнал ошибки со схемы сравнения поступает
на вход усилителя обратной связи, усиливается и подает-
ся на регулирующий элемент в фазе, при которой напряже-
ние на выходе источника поддерживается с заданной
точностью.
Для повышения точности стабилизации выходного на-
пряжения цепь обратной связи основного стабилизатора,
включающая в себя усилитель обратной связи, опорное
напряжение и схему сравнения, питается от вспомогатель-
ного стабилизатора.
9
В приборе предусмотрена защита от коротких замыка-
ний и перегрузок, в качестве исполнительного элемента
схемы защиты используется электромагнитное реле.
Принципиальная схема приведена в приложении 2.
1.4.2. Основной стабилизатор представляет собой стаби-
лизированный выпрямитель компенсационного типа с уси-
лителем обратной связи, с последовательным включением
регулирующего элемента, в качестве которого используется
последовательно-параллельное включение транзисторов Т1,
ТЗ, Т7, Т10, Т12, причем первые два каскада регулирую-
щего элемента Т1, ТЗ, Т7 работают в буферном режиме.
Включение резисторов R7, R11 в буферные каскады регу-
лирующего элемента стабилизатора позволяет облегчить
тепловой режим транзисторов Т1, ТЗ, Т7 за счет рассеяния
мощностей на резисторах R7, R11, шунтирующих соответст-
вующие транзисторы.
Момент отпирания транзисторов буферных каскадов оп-
ределяется минимальным напряжением на транзисторах,
следующих за буферным каскадом в регулирующем эле-
менте и смещением, в качестве которого используется нап-
ряжение стабилизации стабилитрона Д13, который запиты-
вается от опорного напряжения основного стабилизатора.
Для согласования регулирующего элемента с усилите-
лем обратной связи применены транзисторы Т2, Т5, T9, Т11.
Резисторы R8, R9 служат для выравнивания коллекторных
токов мощных транзисторов в регулирующем элементе.
Стабилитрон Д9 служит для защиты перехода эмиттер-ба-
за транзисторов Т5, Т7 при работе источника на холостом
ходу.
Усилитель обратной связи состоит из 2-х каскадов,
первый—дифференциального типа на транзисторах Т14, Т15,
второй каскад работает по схеме с общим эмиттером на
транзисторе Т13.
Диоды Д15, Д16 служат для защиты перехода эмит-
тер-база транзисторов Т14, Т15 от пробоя при переходных
процессах.
В качестве опорного источника используется напряже-
ние стабилитрона Д14.
Для повышения стабильности выходного напряжения
при изменении тока нагрузки опорное напряжение склады-
вается с падением напряжения на резисторе R22*, через
которое протекает ток нагрузки. Таким образом, суммар-
ное опорное напряжение изменяется в зависимости от пот-
ребляемого нагрузкой тока, что приводит к повышению
стабильности выходного напряжения.
10
Резистор R38 служит для установки выходного напря-
жения внутри одной ступени. Резисторы R28—R36 смонти-
рованы на щеточном переключателе и служат вместе с сек-
циовированной вторичной обмоткой силового трансформа-
тора Тр1 для ступенчатой регулировки выходного напря-
жения.
На вход усилителя обратной связи подается сигнал
рассогласования, равный разности напряжения опорного
источника и напряжения на резисторе R39, которое пропор-
ционально выходному напряжению стабилизатора.
Делитель R28 —R38 одновременно является нагрузкой
транзисторов регулирующего элемента при работе на хо-
лостом ходу.
1.4.3. Вспомогательный стабилизатор напряжения пред-
ставляет собой маломощный стабилизатор компенсационно-
го типа с усилителем обратной связи Тб, Т8 и последова-
тельным регулирующим элементом на транзисторе Т4.
В качестве опорного источника используется напряжение
стабилитронов Д11, Д12. Конденсатор СЗ служит для ус-
тойчивой работы стабилизатора. Выходное напряжение ста-
билизатора имеет величину 18—19 В.
1.4.4. Схема защиты прибора включает реле Р1 и Р2.
В качестве реле Р2 используется электрический магнито-
управляемый контакт с катушкой управления.
Катушка реле Р2 имеет следующие обмотки: 1—2,
3—4 и 5—9 с промежуточными отводами. Обмотки 1—2
и 5—9 включены согласно, обмотка 3—4 включена им
встречно. Внутри катушки по ее осевой линии расположен
электрический магнитоуправляемый контакт КЭМ-2А (вы-
воды 10—11 реле Р2), который замыкается при превышении
током нагрузки определенной величины, т. е. при коротких
замыканиях и перегрузках. При замыкании контакта сраба-
тывает реле Р1, а реле Р2 блокируется через цепочку R4, Д7.
Порог срабатывания защиты регулируется за счет из-
менения количества ампер-витков в обмотке 5—9 реле Р2.
Для возвращения схемы защиты в исходное состояние
после снятия перегрузки необходимо выключить источник
тумблером В1 и вновь включить.
1.4.5. По конструкции источник выполняется в виде
отдельного переносного прибора.
Силовой трансформатор, выпрямитель и реле Р1 рас-
положены в передней части прибора, блок конденсаторов
и плата усилителя обратной связи со схемой защиты соот-
ветственно вверху и внизу задней части прибора.
11
Справа и слева прибора крепятся радиаторы, на кото-
рых смонтированы все мощные транзисторы регулирующего
элемента основного и вспомогательного стабилизатора.
L5. Пломбирование
Приборы пломбируются мастичными пломбами на зад-
ней стенке.
42
Рис. 2. Схема электрическая структурная
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1. Указание мер безопасности
Меры безопасности при работе с прибором соответст-
вуют мерам, принимаемым обычно при работе с лаборатор-
ными радиотехническими приборами общего применения.
Максимальное напряжение в приборе 220 В.
2.2. Подготовка изделия к работе
2.2.1. Соединить клемму заземления прибора с клеммой
заземления на рабочем столе.
2.2.2. Включить прибор в сеть.
2.2.3. Установить ручку „Выходное напряжение Vй
в требуемое положение.
2.2.4. Включить тумблер „СЕТЬ11 (положение вверх).
2.3. Порядок работы
2.3.1. К работе с прибором допускаются лица, ознако
мившиеся с данной инструкцией и имеющие разрешение на
работу с напряжением до 1000 В.
2.3.2. Прибор обеспечивает все выходные параметры
после одного часа прогрева в нормальных условиях.
2.3.3. Прибор допускает заземление плюса или минуса
выходного напряжения.
2.3.4. Прибор допускает подключение и отключение
нагрузки без снятия выходного напряжения.
13
2.4. Техническое обслуживание
2.4.1. Виды и периодичность технического
обслуживания
Профилактические работы, которые проводятся не
реже одного раза в два года и после ремонта;
ремонт прибора;
периодическая проверка, проводимая один раз в год
и после ремонта.
2.4.2. Профилактические работы
Проводятся с целью обеспечения работоспособности
.прибора в течение его эксплуатации и включают в себя
следующие работы:
а) внешний осмотр состояния прибора:
проверка крепления органов управления и регулиров-
ки, плавности их действия и четкости фиксации;
проверка состояния лакокрасочных и гальванических
покрытий;
проверка комплектности прибора;
б) осмотр внутреннего состояния монтажа и узлов при-
бора производится после истечения гарантийного срока
один раз в два года и после ремонта.
Проверяется крепление узлов, состояние контактов пе-
реключателя В2, паек, отсутствие сколов и трещин на де-
талях из пластмассы, удаляется грязь и коррозия.
2.4 3. Доступ внутрь прибора
Для получения доступа к монтажу и элементам при-
бора необходимо вынуть прибор из футляра. Прибор кре-
пится к футляру двумя винтами на передней панели и од-
ним (с пломбой) на задней.
Для получения доступа к выводам мощных транзисто-
ров необходимо отвернуть винты, крепящие оба радиатора,
снять радиаторы, тем самым, кроме доступа к мощным
транзисторам, будет возможен доступ к элементам на пе-
чатной плате.
2.4.4. Смена предохранителя, транзисторов
и индикаторных ламп прибора
Предохранитель Пр1 расположен на задней стенке при-
бора и для смены его достаточно слегка нажать и повер-
нуть влево головку держателя Пр1, вместе с которой
предохранитель вынимается из своего гнезда.
Для смены каких-либо элементов прибора (кроме пре-
дохранителя) прибор должен быть вынут из футляра. Затем
для осуществления доступа к элементам выполняются ука-
зания п. 2.4.3.
При смене мощных транзисторов на радиаторах, необ-
ходимо отпаять от выводов неисправного транзистора мон-
тажные провода и, отвернув винты крепления, вынутьтраН'
зистор. Поставить новый транзистор на радиатор через про-
кладку из лакоткани, предварительно смазав ее полиметилси-
локсановой жидкостью ПМС200-ПМС1000 ГОСТ 13032—67.
Перед постановкой транзистора необходимо обратить
особое внимание на посадочное место транзистора на радиа-
торе.
Посадочное место не должно иметь заусенцев и за-
грязнений. К установленному исправному транзистору при-
паять монтажные провода.
Маломощные транзисторы, стабилитроны, диоды, резис-
торы и конденсаторы на печатных платах заменяются обыч-
ным путем. Индикаторные лампы заменяются как обычные
монтажные элементы. При смене полупроводниковых эле-
ментов необходимо принять меры для охлаждения элек-
тродов элемента при пайке. После смены полупроводнико-
вых приборов может измениться величина выходного на-
пряжения, а при смене элементов схемы защиты возможно
изменение момента срабатывания защиты.
Установка величины выходного напряжения осуществля-
ется потенциометром R39, а ток, при котором срабатывает
защита прибора, устанавливается потенциометром R19.
15
2.5. Указания по поверке
2.5.1. Операции поверки
Прибор поверяется на соответствие перечисленным ни-
же характеристикам один раз в год после гарантийного
срока и после ремонта.
Поверка прибора производится в следующем порядке:
внешний осмотр и поверка исправности прибора;
поверка основной погрешности установки выходного
напряжения;
поверка пульсации выходного напряжения;
поверка нестабильности выходного напряжения прибо-
ра при изменении напряжения питающей сети;
поверка нестабильности выходного напряжения при из-
менении тока нагрузки;
поверка срабатывания защиты прибора;
поверка электрической прочности и сопротивление
изоляции цепей питания и выходных цепей.
2.5.2. Средства поверки
При проведении поверки должна применяться следующая
контрольно-измерительная аппаратура,указанная в табл. 2.
Таблица 2
Наименование КИА Тип Используе- мые пара- метры КИА Пог- реш- ность Примечание
Измеритель нестабиль- Нестабиль- ность
ности В8-3 В8-3 0,01-10% —
Милливольтметр . . . ВЗ-42 0,03—300 мВ —
Вольтметр Э-59 0-300 в кл. 1
Амперметр Э-59 0-2,5 А кл. 1
Автотрансформатор . РНО-250-0,5 — — ЛАТР-1
Мегомметр М1101 — —
Пробойная установка УПУ-1М — —
Нагрузочный реостат РСП Реостат с соп- ротивл е н и е м 25 Ом, ток на- грузки 1 А и реостат с соп- ротивл е н и е м не менее 100 Ом, ток на- грузки 1 А
Примечание. При поверке допускается использование другой
аппаратуры, имеющей аналогичные параметры.
16
2.5.3. Условия поверки
Температура 293±5К (20+5° С);
влажность воздуха 65 + 15%;
атмосферное давление 100+4 кН/м2 (750 мм рт. ст.);
напряжение сети 220 + 4,4 В.
Примеча и и е. Допускается проведение поверки в условиях
реально существующих в цехе, лаборатории и отличающихся от нормаль-
ных, если они не выходят за пределы рабочих условий, установленных
для испытуемого прибора (п. 1.1.2) и на контрольно-измерительную аппа-
ратуру, применяемую при этих испытаниях.
2.5.4. Проведение поверки
а) Поступивший в поверку прибор подвергается внеш-
нему осмотру. Прибор не должен иметь механических по-
вреждений, которые могут влиять на его работу (плохое
крепление органов управления, повреждение сетевого ка-
беля и т. д.). Для проведения испытаний прибор включает-
ся в сеть. При этом должна загореться индикаторная лам-
почка, указывающая наличие напряжения сети. После часо-
вого прогрева можно приступать к поверке прибора.
б) Поверка основной погрешности установки выходно-
го напряжения производится без нагрузки в крайнем пра-
вом положении регулировки „Установка выходного напря-
жения Vй при поверке на соответствие п. 1.2.2 айв край-
нем левом положении ручки плавной регулировки выход-
ного напряжения при проверке на соответствие п. 1.2.26.
в) Поверка величины пульсации выходного напряже-
ния прибора (п. 1.2.5) производится милливольтметром ВЗ-42
.на выходных гнездах прибора при двух значениях вы-
ходного напряжения прибора: 2 В и максимальном при пре-
дельно допустимом токе нагрузки.
г) Нестабильность выходного напряжения прибора
(п. 1.2.6) при изменении напряжения питающей сети пове-
ряется измерителем нестабильности В8-3 при двух значе-
ниях выходного напряжения: 2 В и максимальном при пре-
дельно допустимом токе нагрузки.
Напряжение питающей сети плавно изменяется от но-
минального значения с помощью автотрансформатора
РНО-250-0,5 на + 10% (для частоты 50 Гц) и на +5% (для
частоты 400 Гц) с выдержкой на крайних значениях в те-
чение 1 или 5 мин.
При этом время выдержки при номинальном напряже-
нии сети должно быть равным соответственно 5 и 10 мин.
17
Результаты поверки считаются удовлетворительными,
если отклонение выходного напряжения от номинального
значения не превышает соответственно +0,03% и +0,1%
с учетом дрейфа.
Примечание. Измерение нестабильности выходного напряжения
от изменения напряжения сети после изменения тока нагрузки или вы-
ходного напряжения прибора должно производиться по истечении времени
установления теплового режима прибора, равного 30 мин в нормальных
и 1чв рабочих климатических условиях.
д) Поверка нестабильности максимального выходно-
го напряжения при изменении тока нагрузки от нуля
до предельно допустимого значения (п. 1.2.7) производится
измерителем нестабильности В8-3.
При максимальном выходном напряжении прибора ток
нагрузки плавно изменяется от нуля до предельно допус-
тимого значения.
Результаты испытаний считаются удовлетворительны-
ми, если отклонение выходного напряжения прибора от
максимального значения не превышает +0,1%.
е) Предельно допустимое значение тока нагрузки при-
бора (п. 1.2.3) и ток срабатывания защиты прибора (п. 1.2.10)
поверяются установкой тока нагрузки, равного предельно
допустимому значению.
Контроль за током нагрузки производится с помощью
амперметра Э-59. Затем ток нагрузки плавно увеличивается,
после чего должна сработать защита прибора, при этом за-
горается лампа „Перегрузка".
Поверка срабатывания защиты производится в двух
точках: при 2 В и максимальном выходном напряжении.
Результаты испытаний считаются удовлетворительны-
ми, если были установлены значения предельно допусти-
мого тока нагрузки и защита прибора срабатывает при то-
ках нагрузки согласно п. 1.2.10 и замыкании накоротко вы-
ходных гнезд.
ж) Поверка электрической прочности и сопротивления
изоляции прибора (п. 1.2.13) производится с помощью
пробойной установки УПУ-1М и мегомметра М1101.
Электрическая прочность и сопротивление изоляции
измеряются между входными и выходными цепями (клем-
мами), и корпусом прибора.
Результаты испытаний считаются удовлетворительны-
ми, если электрическая прочность изоляции и электриче-
ское сопротивление изоляции входных и выходных цепей
относительно корпуса в нормальных условиях соответст-
вуют указанным нормам.
18
2.6. Характерные неисправности и методы
их устранения
Таблица 3
Наименование неисправ- ности, внешнее проявле- ние, дополнительные признаки Вероятная причина Метод устранения Примечание
1. При включении при- бора на выходе нет на- пряжения, индикаторная лампа не загорается. Перегорел пре- дохранитель. Н еисправен шнур питания. Заменить предо- хранитель, Устра- нить неисправ- ность шнура пита- ния.
2. Не срабатывает за- щита от перегрузки. Обрыв в катуш- ке реле Р2. Заменить катуш- ку реле Р2.
3. На выходе напряже- ние больше выставлен- ного ручками „Установ- ка выходного напряже- ния V". Неисправен уси- литель обра т н о й связи. Проверить р е- жимы транзисто- ров Т13-Г-Т15.
4. То же, при исправ- ном усилителе обратной связи. Неи справность регулир у ющего элемента. Проверить ре- жимы транз и с т о- ров Т1 -j-ТЗ, Т5, Т7, Т9ч-Т12.
5. На выходе напряже- ние обратной полярности. Обрыв цепи между усилителем обратной связи и регу лирующим элементом. Проверить р е- жимы транзисто- ров Т13-Г-Т15.
2.7. Правила хранения
Приборы, поступающие на склад потребителя и пред-
назначенные для эксплуатации ранее шести месяцев со дня
поступления, могут храниться в упакованном виде.
Приборы, предназначенные для длительного хранения
(продолжительностью более шести месяцев), содержатся
освобожденными от транспортной упаковки.
Условия хранения:
температура окружающей среды от 5 до 30°С;
относительная влажность до 85% при нормальной
температуре.
В помещении для хранения не должно быть пыли, па-
ров кислот, щелочей, а также газов, вызывающих коррозию.
19
2.8. Транспортирование
Транспортирование прибора может осуществляться
всеми видами транспорта.
В процессе транспортирования должна быть предус-
мотрена защита от прямого попадания атмосферных осад-
ков, пыли.
В процессе транспортирования — не кантовать;
3. ПАСПОРТ
3.1. Свидетельство о приемке
Источник питания постоянного тока Б5-9 с питанием
от сети переменного напряжения 220 В частотой О б? Гц.
заводской номер_ соответствует стандарту
(Техническим условиям) сЭ 69^^^
(номер стандарта или технических условий)
и признан годным для эксплуатации.
Представитель заказчика_______________________________
(подпись)
3.2. Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие
каждого выпускаемого прибора всем требованиям, уста-
новленным в технических условиях на него, в течение:
а) 24 месяцев эксплуатации;
б) 8 лет непрерывного длительного хранения.
Предприятие-изготовитель обязано в течение гарантий-
ного срока безвозмездно ремонтировать прибор, вплоть до
замены его, если он выйдет из строя или его характерис-
тики окажутся ниже норм.
21
безвозмездный ремонт или замена производятся при
условии соблюдения потребителем правил эксплуатации,
транспортирования и хранения. Срок эксплуатации или дли-
тельного хранения исчисляется с момента отгрузки прибо-
ра потребителю.
Гарантийный срок продляется на время от подачи рек-
ламации до введения прибора в эксплуатацию силами из-
готовителя.
Для приборов, поставляемых с приемкой заказчика,
гарантийные обязательства увеличиваются на время хране-
ния и пребывания в пути на срок до 12 месяцев.
3.3. Сведения о рекламациях
При отказе в работе или неисправности в период га-
рантийных обязательств потребителем должен быть сос-
тавлен акт о необходимости ремонта и отправки прибора
предприятию-изготовителю или вызова его представителя
по адресу:
3.4. Сведения об упаковке
При хранении и транспортировании прибор укладывает-
ся в коробку. Внутрь коробки укладываются эксплуатацион-
ная документация и ЗИП. Прибор в коробке помещается
в транспортный ящик. Пространство между коробкой и
транспортным ящиком заполняется гофрированным карто-
ном или стружкой.
3.5. Сведения о движении изделия при эксплуатации
to
№ п/п Поступил Должность, фамилия и подпись лица, ответ- ственного за приемку Отправлен Должность, фами- лия и подпись ли- ца, ответственного за отправку
откуда номер и дата приказа (наряда) куда номер и дата приказа (наряда)
Приложение 2
Тр/
---<Гн/
---< ГнЗ
-—(, Гн 2
I
—< ы
* Подбирают при регулировании
Схема принципиальная электрическая прибора Б5-9
ю
Приложение 1
Перечень элементов схемы прибора Б5-9
ю
Сл
0
Поз. Наименование О
Примечание
обознач. ч
о W
Rl, R2 Резистор МЛТ-0,25-330 кОм ±10 % 2
R4 МЛТ-0,5-750 Ом ±5% 1
R5 МЛТ-0,5-10 Ом±Ю% 1
R6 я МЛТ-0,25-560 Ом±Ю% 1
R7 ПЭВ-25-22 Ом ±10 % 2 Послед.
R8, R9 • 0,3 Ом±5% 2
R10 9 МЛТ-0,25-5,6 кОм ±10% 1
R11 9 ПЭВ-25-22 Ом±Ю% 1
R12 9 МЛТ-0,25-5,6 кОм ±10 % 1
R13 * МЛТ-0,5-2,2 кОм±Ю% 1
R14 9 МЛТ-0,25-390 Ом ±10 % 1
R15 9 МЛТ-0,25-2,2 кОм ±10 % 1
R16 9 МЛТ-0,25-470 Ом±Ю% 1 Подбир. при регул, от 150 до 750 Ом
R17 Резистор МЛТ-0,5-3,6 кОм±Ю% 1
R18 Я МЛТ-0,25-51 Ом±Ю% 1
R19 • ППБ-1В-2.2 кОм±Ю% 1
R20 Я МЛТ-0,25-330 Ом±Ю% 1
R21 Я МЛТ-1-150 Ом±Ю% 1
R22* Я 0,01 Ом 1 Подбир. при регул, от 0,005 до 0,015 Ом
R23 • МЛТ-0,25-680 Ом±Ю% 1
R24 Я МЛ Т-0,25-3,3 кОм ±10 % 1
R25 • МЛТ-0,25-2,2 кОм ±10% 1
R26 • МЛТ-0,25-5,6 кОм±Ю% 1
R27 • МЛ Т-0,25-2,2 кОм ±10 % 1
R28-R36 1» ПТМН-1-220 Ом±1% 9
R37 я ПТМН-0,5-750 Ом±1% 1
R38 я ППБ-2А-330 Ом±5 % 1
R39 я * ППБ-1В-330 Ом±5% 1
С1 Конденсатор К50-3-250-100 9 Парал.
С2 Я К50-3-160-200 1
СЗ я К50-3-6-20 1
ND
Продолжение приложения 1
Поз. обозна- чение Наименование Количество Примечание
С4 Конденсатор К50-3-50-10 1
С5 . К50-3-6-20 1
С6 . К50-3-160-200 2 Парал.
С7 , К50-3-160-100 1
ИП1 Амперметр М4203 кл. 4; 0-1 А 1
В1 Микротумблер МТ-1 1
В2 Переключатель 12П2Н2 1
Гн1—Гн4 Гнездо 4
Д1-Д4 Диод полупроводниковый Д231 4
Д5-Д8 То же Д226Б 4
Д9 . Д814В 1
ДЮ-Д13 . Д814А 4
Д14 . Д818Е 1
Д15, Д16 . Д226Б 2
Кл1 Зажим малогабаритный ЗМЗ 1
Л1, Л2 Лампа ИН-3 2
Пр1 Предохранитель ВП1-1; 2а 1
Р1 Реле 8Э12 1
Р2 Реле 1
Т1 Транзистор П217 1
Т2 . П215 1
ТЗ . П217 1
Т4, Т5 . П215 2
Тб . МП26А 1
Т7 . П217 1
Т8 » МП26А 1
T9 . П215 1
Т10 . П217 1
Т11 . П215 1
Т12 » П217 1
Т13 . МП26А 1
Т14, Т15 . МП37А 2
Тр1 Трансформатор 1
to
Приложение 3
Таблица режимов транзисторов прибора
Обозначе- ние по прин- ципиальной схеме Напряжение относительно эмиттера в вольтах
коллектор база
Т1 от минус 20 до минус 44 ±1,5
Т2 то же 20 то же 44 ±1,2
ТЗ , 20 , 44 ±1,5
Т4 , 12 . 25 Ге более минус 1,5
Т5 не более минус 1,5 то же 1,5
Тб от минус 6 до минус 9 . 1,2
Т7 не более минус 1,5 , 1,5
Т8 от минус 3 до минус 6,5 , 1,2
T9 то же 2,5 то же 6,8 . 1,2
Т10 3 , 7 . 1,5
Т11 1 . 4,8 . 1,2
Т12 » 1,2 „ 5 . 1,5
Т13 . 5 . 14 . 1,2
Т14 от плюс 5 до плюс 12,5 не более плюс 0,75
Т15 то же 5 то же 12,5 то же 0,75
Примечание. Напряжения измеряются вольтметром с входным
сопротивлением 2 кОм на 1 В при напряжении питающей сети 220 В,
напряжении выхода 100 В и токе нагрузки 1 А.
Приложение 4
Намоточные данные трансформатора прибора
Обозначение по схеме Номера выводов катушек Число витков Диаметр провода, мм Марка провода
Тр1 1-2 800 0,64
2—3 29 0,64
3—4 29 0,64
5-6 130 0,31
6—7 130 0,31
Сердечник ШЛ 25x32 11—12 39 0,86 ПЭВ-2
12—13 39 0,86
Сталь Э340-0Д5 13-14 39 0,86
ОЮ0.572.001 ТУ 14-15 39 0,86
15—16 39 0,86
16-17 39 0,86
17—21 39 0,86
22—23 39 0,86
23-24 93 0,86
Приложение 5
Намоточные данные реле прибора
Обозначение по схеме Номера выводов катушек Число витков Диаметр провода, мм Марка провода
1-2 18 0,41
Р2 3-4 164 0,31
5-6 380 0,08 ПЭВ-2
6—7 370 0,08
7—8 350 0,08
8—9 500 0,08
Приложение 6
1 ц / / 4к \ \ —"— 1 \ \ \ 4——^7/ ' : \ \ у / 7-J 1 и МП37А и МП26А. (Л) П215 и П217 /Змиттвр 1z Э--База - "Коллектор Ьаза -.^Зтиттер Коллектор
Схема расположения выводов транзисторов
