ЛЮБИТЕЛЬСКАЯ СВЯЗЬ

| С.РАДЧЕНКО (US8MX),

348015, г.З^уганск, кв.Заречный, 13 — 189.

гкч

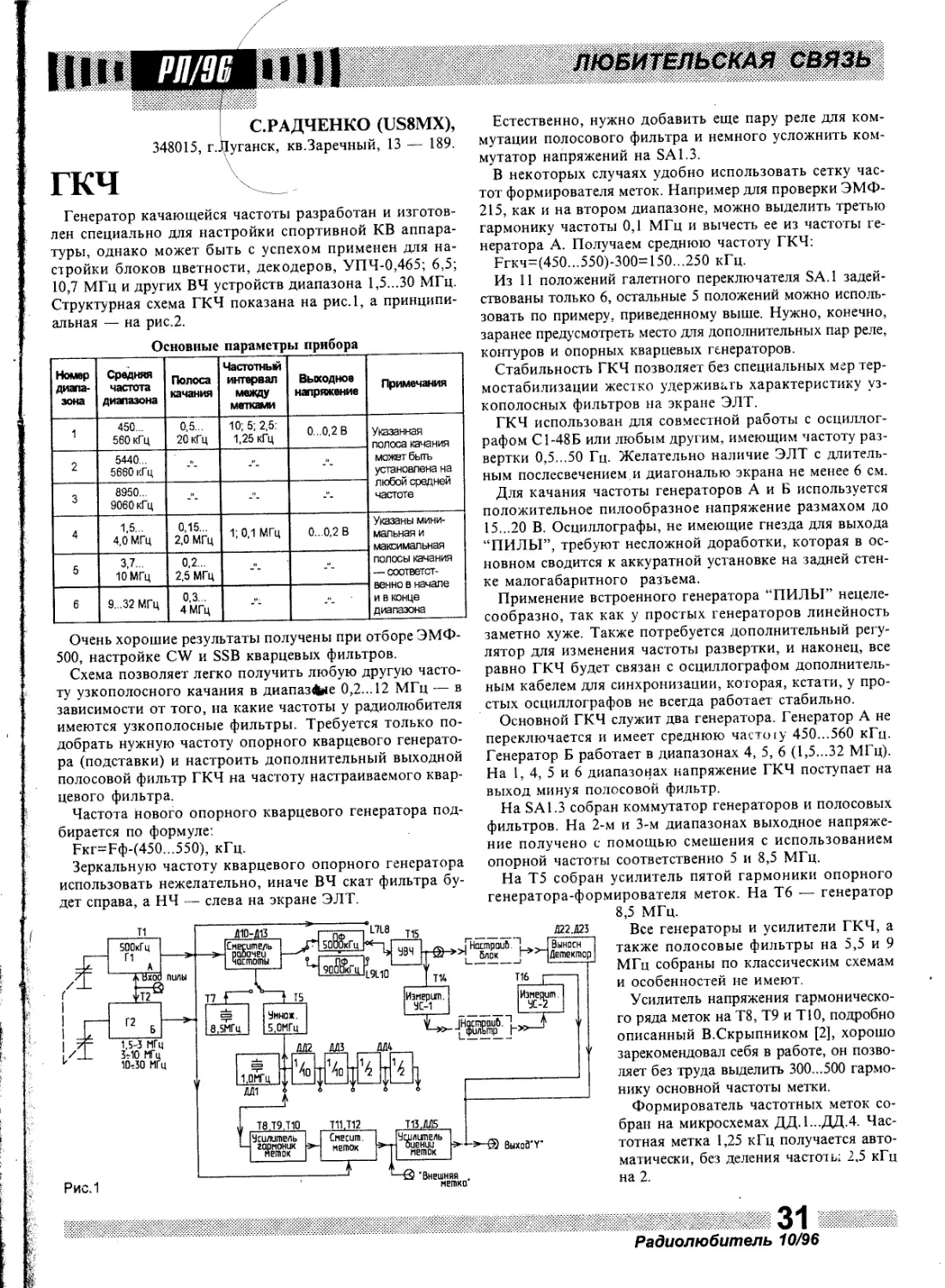

Генератор качающейся частоты разработан и изготов-
лен специально для настройки спортивной КВ аппара-
туры, однако может быть с успехом применен для на-
стройки блоков цветности, декодеров, УПЧ-0,465; 6,5;
10,7 МГц и других ВЧ устройств диапазона 1,5...30 МГц.
Структурная схема ГКЧ показана на рис.1, а принципи-
альная — на рис.2.

Основные параметры прибора

Номер диапа- зона	Средняя частота диапазона	Полоса качания	Частотный интервал между метками	Выходное напряжение	Примечания
1	450...  560 кГц	0,5...  20 кГц	10; 5; 2,5: 1,25 кГц	0...0.2 В	Указанная полоса качания может быть установлена на любой средней частоте
2	5440...  5660 кГц
3	8950...  9060 кГц	-”-
4	1,5...  4,0 МГц	0,15...  2,0 МГц	1; 0,1 МГц	0...0.2 В	Указаны мини- мальная и максимальная полосы качания — соответст-
5	3,7...  10 МГц	0.2...  2,5 МГц
6	9...32 МГц	0,3...  4 МГц			и в конце диапазона

Очень хорошие результаты получены при отборе ЭМФ-
500, настройке CW и SSB кварцевых фильтров.

Схема позволяет легко получить любую другую часто-
ту узкополосного качания в диапаз^Ые 0,2... 12 МГц — в
зависимости от того, на какие частоты у радиолюбителя
имеются узкополосные фильтры. Требуется только по-
добрать нужную частоту опорного кварцевого генерато-
ра (подставки) и настроить дополнительный выходной
полосовой фильтр ГКЧ на частоту настраиваемого квар-
цевого фильтра.

Частота нового опорного кварцевого генератора под-
бирается по формуле:

Екг=Гф-(45О...55О), кГц.

Зеркальную частоту кварцевого опорного генератора
использовать нежелательно, иначе ВЧ скат фильтра бу-
дет справа, а НЧ — слева на экране ЭЛТ.

Естественно, нужно добавить еще пару реле для ком-
мутации полосового фильтра и немного усложнить ком-
мутатор напряжений на SA1.3.

В некоторых случаях удобно использовать сетку час-
тот формирователя меток. Например для проверки ЭМФ-
215, как и на втором диапазоне, можно выделить третью
гармонику частоты 0,1 МГц и вычесть ее из частоты ге-
нератора А. Получаем среднюю частоту ГКЧ:

Ргкч=(450...550)-300=150...250 кГц.

Из 11 положений галетного переключателя SA.1 задей-
ствованы только 6, остальные 5 положений можно исполь-
зовать по примеру, приведенному выше. Нужно, конечно,

заранее предусмотреть место для дополнительных пар реле,
контуров и опорных кварцевых генераторов.

Стабильность ГКЧ позволяет без специальных мер тер-
мостабилизации жестко удерживать характеристику уз-
кополосных фильтров на экране ЭЛТ.

ГКЧ использован для совместной работы с осциллог-
рафом С1-48Б или любым другим, имеющим частоту раз-
вертки 0,5...50 Гц. Желательно наличие ЭЛТ с длитель-
ным послесвечением и диагональю экрана не менее 6 см.

Для качания частоты генераторов А и Б используется
положительное пилообразное напряжение размахом до
15...20 В. Осциллографы, не имеющие гнезда для выхода
“ПИЛЫ”, требуют несложной доработки, которая в ос-
новном сводится к аккуратной установке на задней стен-
ке малогабаритного разъема.

Применение встроенного генератора “ПИЛЫ” нецеле-
сообразно, так как у простых генераторов линейность
заметно хуже. Также потребуется дополнительный регу-
лятор для изменения частоты развертки, и наконец, все
равно ГКЧ будет связан с осциллографом дополнитель-
ным кабелем для синхронизации, которая, кстати, у про-
стых осциллографов не всегда работает стабильно.

Основной ГКЧ служит два генератора. Генератор А не
переключается и имеет среднюю часто ty 450...560 кГц.
Генератор Б работает в диапазонах 4, 5, 6 (1,5...32 МГц).
На 1, 4, 5 и 6 диапазонах напряжение ГКЧ поступает на
выход минуя полосовой фильтр.

На SA1.3 собран коммутатор генераторов и полосовых
фильтров. На 2-м и 3-м диапазонах выходное напряже-
ние получено с помощью смешения с использованием
опорной частоты соответственно 5 и 8,5 МГц.

На Т5 собран усилитель пятой гармоники опорного
генератора-формирователя меток. На Тб — генератор

8,5 МГц.

Все генераторы и усилители ГКЧ, а
также полосовые фильтры на 5,5 и 9
МГц собраны по классическим схемам
и особенностей не имеют.

Усилитель напряжения гармоническо-
го ряда меток на Т8, T9 и Т10, подробно
описанный В.Скрыпником [2], хорошо
зарекомендовал себя в работе, он позво-
ляет без труда выделить 300...500 гармо-
нику основной частоты метки.

Формирователь частотных меток со-
бран на микросхемах ДД. 1...ДД.4. Час-
тотная метка 1,25 кГц получается авто-
матически, без деления частоты 2,5 кГц
на 2.
’Масштаб*
R1 ЮОК *8x03

—О--------Q

М ЮОК

__ Д2
КВ102А

“Г0.1

R5

ДД1 К131ЛА6

ДД2 ДДЗ К155ИЕ1

ДД4 К155ТМ2

ДД5 К140ЧД6

Т1Д2.Т14 КПЗОЗЕ
ТЗ:Т4:Т5.Т6:Т7 КТ315Б
Т8Д10 ГТ313Б
T9T11J12 ГТ311Б
Т13 МП40А
Т16 КПЗОЗЕ
Т15 КТ610А
Д5-Д19 КД503Б
Д20-Д23 Д2Е

'АВТ'

ЮК

__С70

_LC71

& £2 68’

_L С4

A, J-C5.	680

S Ч "Г 82 ,

:Е1.1 =±=

С8
1800

Д814А

Г9 20*

Т1

Г7 15 ’

R8

7.5К

R10 160	-А(к5А1.3)

R11
100К

v 815

=р0.01

R12
82

R16 160 +б

кД814А

R4 ЮОК

R18 2.2К

Е12 68

R15

7.SK

__сю
"Г0-1

ДЗ КВ102А

—4»

950'

Е13 43 *

_ _ С19

15 —]~56

1-500 кГц
2-5500 кГц

3-9000 кГц
4-1.5-3.0 М Гц

5-3.0-Ю М Гц
6-10,0-30 М Гц



R27

100 С23 0.01

_1_С22
~1“56

hR24
Нюк

__С20

-г-1500

L11

С24 9.1

Т5

Путем биений выделяются частоты по-
рядка fn+f(n+l)/2. Высота меток 1,25 кГц
получилась в 4 раза меньше высоты ме-

R26

200

ток 2,5 кГц.



Для увеличения амплитуды меток
1,25 кГц можно было бы включить пос-
ледовательно в линейку делителей еще
один триггер на 1/2 К155ТМ2, но прак-
тика работы с данным ГКЧ показала,
что увеличивать высоту меток 1,25 кГц
не нужно, так как они, сливаясь с сосед-
ними метками 2,5 кГц, делают общую
картину частотных меток на ЭЛТ одно-
родной, не совсем удобной для измере-
ния полосы пропускания широкополос-
ных (на F=3...5 кГц и более) фильтров.

На Т14 и Т16 собран измерительный
усилитель. К гнездам Г1 и Г2 подключа-
ют вход и выход отдельно настраиваемо-
го фильтра вместе с его нагрузочными ре-
зисторами.

Точные частоты срезов, скатов, пара-
зитных выбросов и провалов, а также
требуемую частоту опорного кварцево-

+158

ДД1

С15 0.01

R19 470

R20 470

SA2.1-SA2.5

541,3

-т-м-

КВ1 ЮООкГц	С14 ИО

\ ЮкГц

Д7

ТВ £17 43

J9

^Б +Г

_ _ С79
-Т-6800

R22

3,0К

R28
з.ок

го генератора для исследуемого фильтра лучше опреде-
лить по внешней метке, пользуясь относительно стабиль-
ным ГСС и цифровым частотомером. При этом внутрен-
ние метки отключаются с помощью SA.4 и включается
переключатель SA.3.

Частоту качания при настройке узкополосных фильт-
ров приходится менять. Так, при измерении частотных
интервалов метки имеют наилучшую форму при частоте

N 0.1МГц

R23

510

развертки 0,5... 1,0 Гц. При корректировке формы частот-
ной характеристики, когда измерение полосы пропуска-
ния по меткам не требуется, можно увеличить частоту
развертки до 20...25 Гц, тогда мелькания станут почти
незаметны даже при использовании ЭЛТ с коротким пос-
лесвечением. Нужно только убедиться, что увеличение
частоты развертки при работе на любых диапазонах не
||||«

РЛ/ЗВ

Hill

ЛЮБИТЕЛЬСКАЯ СВЯЗЬ

Рис.2

SA5.1

-10®

приводит к искажениям формы наблюдаемой частотной
характеристики. При работе на диапазонах 4, 5, 6 опус-
кать частоту развертки ниже 40...50 Гц нет необходимос-
ти.

Детали

КПЕ Cl.l, С1.2 — 9...365 пФ от приемника ВЭФ-12
(ВЭФ-201) транзисторы Т8...Т12 — обязательно герма-

ниевые с Frp>300 МГц, иначе высота меток на ВЧ участ-
ках диапазонов заметно уменьшается. Резисторы — лю-
бые Р>0,25...0,5Вт.

Конденсаторы С42, С43 и С40, С41, С46, С49 — с воз-
можно большей добротностью при незначительном рас-
плывании меток на максимальных частотах развертки
можно использовать бумажные типа МБМ.
Полевые транзисторы КПЗОЗЕ можно заменить на
большинство из серий КПЗОЗ, КП302; Т15 — на КТ606,
904, 907 с любой буквой. При несколько большей реак-
ции затвора на выход фильтра транзистор Т16 можно
также заменить на КПЗОЗ...302 с любой буквой с после-
дующим подбором резистора R51 по отсутствию иска-
жений при усилении синусоиды частотой 0,5...10 МГц.

Все реле — РЭС-49 с напряжением срабатывания 12В,
но можно использовать в ВЧ цепях и другие, желатель-
но герконовые; шесть реле Р1...Р6 можно заменить тре-
мя РЭС-47...48.

Остальные детали особенностей не имеют, могут быть
использованы любые подходящие из имеющихся в рас-
поряжении радиолюбителя. Желательно только в гене-
раторах А и Б использовать контурные конденсаторы
типа КСО группы Г или Б. Переключатели SA.2...SA.6
— П2К.

Дроссели — стандартные, индуктивностью 200...
500 мкГн. Выпрямитель должен обеспечить ток 250...300 мА
при напряжении 15 В и 100 мА при напряжении 5 В.

Намоточные данные

Катушка	Число витков	Провод	Каркас	Примечание
L1	4x40	ПЭВ-0,12	от ДВ, СВ контуров вещательных приемников	Сердечник ф-400
L2	100	ПЭВ-0,25	диаметр 16 мм	Рядовая, отвод от 25 витка
L3	35	ПЭВ-0,37	диаметр 12 мм	Рядовая,отвод от 10 витка
L4	7	ПЭВ-0,8	диаметр 12 мм	Длина намотки  15 мм
L7; L8	35	ПЭВ-0,3	диаметр 9 мм	Сердечник СЦР
L6	20	ПЭВ-0,3	диаметр 9 мм
L5; L11	30	ПЭВ-0,3	диаметр 9 мм
L9; L10	20	ПЭВ-0,3	диаметр 9 мм
L12	400	ПЭЛШО-0,15	К20Х10Х6	М1000 НН
L13	2000	ПЭВ-0,12	К20Х10Х6	М2000 НН
Тр 1;2	3x35	ПЭВ-0,25	К10x6x6	М1000 НН
' ТрЗ	I-9	ПЭВ-0,25	К7х4х2	М50ВЧ
	П-7	ПЭВ-0,25
Тр4	I-7	ПЭВ-0,25	К7х4х2	М50ВЧ
	П-9	ПЭВ-0,25

Использованы цилиндрические каркасы и кольца, име-
ющиеся в наличии у автора. Можно использовать и дру-
гие каркасы и кольца с соответствующим пересчетом
витков, но следует заметить, что использование ферри-
тов проницаемостью более 50... 100 для ТрЗ и Тр4 приво-
дит к уменьшению высоты меток на 5-м и 6-м диапазо-
нах, особенно в их ВЧ части. Выносной детектор имеет
конструкцию, аналогичную описанной в [1].

Налаживание

Налаживание ГКЧ начинают с укладки границ диапазо-
нов 1, 4, 5, 6, градуируют шкалу “средняя частота” на ем-
кости С1. После чего, подбирая емкости С7, С15, С9, С13,
добиваются напряжения на выходе ГКЧ не более 0,2...0,3 В
на всех диапазонах. Неравномерность выходного напряже-
ния до 10 дБ на качество прибора влияет мало, поэтому на

выравнивании выходного напряжения по диапазонам мож-
но долго не останавливаться и перейти к запуску формиро-
вателя меток. Затем контролируют форму меток. 1 МГц,
0,1 МГц, 10 кГц, 5 кГц, 2,5 кГц и, подбирая емкости С17 и
С18, добиваются максимальной амплитуды меток, контро-
лируя осциллографом их форму на обмотке II ТР4. Метки
должны иметь форму остроконечных выбросов, содержа-
щих сетку гармоник, которые затем в смесителе на Т11 или
Т12 дают нужные биения.

Следует заметить, что недопустимо связывать формиро-
ватель меток ДД1...ДД4 и смеситель меток Til, Т12 с уси-
лителем напряжения меток (Т8...Т10) при помощи даже ко-
роткого экранированного кабеля, так как его погонная ем-
кость представляет собой отличный паразитный ФНЧ, сни-
жающий амплитуду высших гармоник меток. По этой при-
чине узлы на ДД.1...ДД.4, Т8...Т10 и Til, Т12, ДД.5, Т13
следует при компоновке расположить рядом. Фильтр ни-
жних частот L12, С42, С43 имеет частоту среза 150...200 Гц.
При уменьшении частоты среза до 90...100 Гц путем нара-
щивания емкостей С42 и С43 метки выглядят лучше, но тог-
да требуется уменьшить частоту развертки до 0,2...0,3 Гц,
что затрудняет просмотр характеристик даже с помощью
ЭЛТ с длительным послесвечением.

Расширение полосы ФНЧ L12, С42, С43 более чем до
250...300 Гц затрудняет пользование метками 1,25 кГц —
они почти сливаются, а отсчет частотного интервала
фильтра затрудняется. Не следует также сильно умень-
шать индуктивность L12 за счет увеличения емкостей С42,
С43, так как более инерционный отклик (“Звон”) ФНЧ
приводит к необходимости уменьшать частоту разверт-
ки ГКЧ, что крайне нежелательно.

Хочу также предостеречь от соблазна сделать объединен-
ный смеситель меток и ФНЧ для обоих генераторов, так
как самым сложным в настройке оказалось получение ка-
чественных меток. Хорошего качества меток можно добить-
ся только благодаря тщательной, раздельной настройке
обоих смесителей и ФНЧ, контролируя форму меток на
экране ЭЛТ при каждом изменении номиналов смесителей
меток и ФНЧ, помеченных “звездочками” на схеме.

Измерительный усилитель на Т14, Т16 выполнен по
апериодической схеме, не содержит индуктивностей, а
значит и паразитных контуров, искажающих характерис-
тику. Полезно проверить этот усилитель синусоидальным
сигналом Fc=0,5...10 МГц на отсутствие замётных иска-
жений, при этом, возможно, придется откорректировать
номиналы резисторов R48 и R51.

Полосовые фильтры настраивают по максимальному
коэффициенту передачи и отсутствию двугорбости.

Не следует забывать ряд традиционных требований,
которые всегда учитывают при работе с любым ГКЧ —
не перегружайте исследуемый усилитель и сам фильтр
большим сигналом, при настройке УПЧ отключайте
АРУ. Отдельно настраиваемый фильтр нагружайте пос-
ледовательно по входу и параллельно по выходу соот-
ветствующими нагрузочными резисторами.

Литература

1.	Гвоздицкий Г. Радио. — 1993. — N5.

2.	Скрыпник В. Лучшие конструкции 29 и 30 выставок
творчества радиолюбителей. — М.: ДОСААФ, 1986.

3.	Ред Э. Справочное пособие по ВЧ схемотехнике. —
М.: Мир, 1990.
