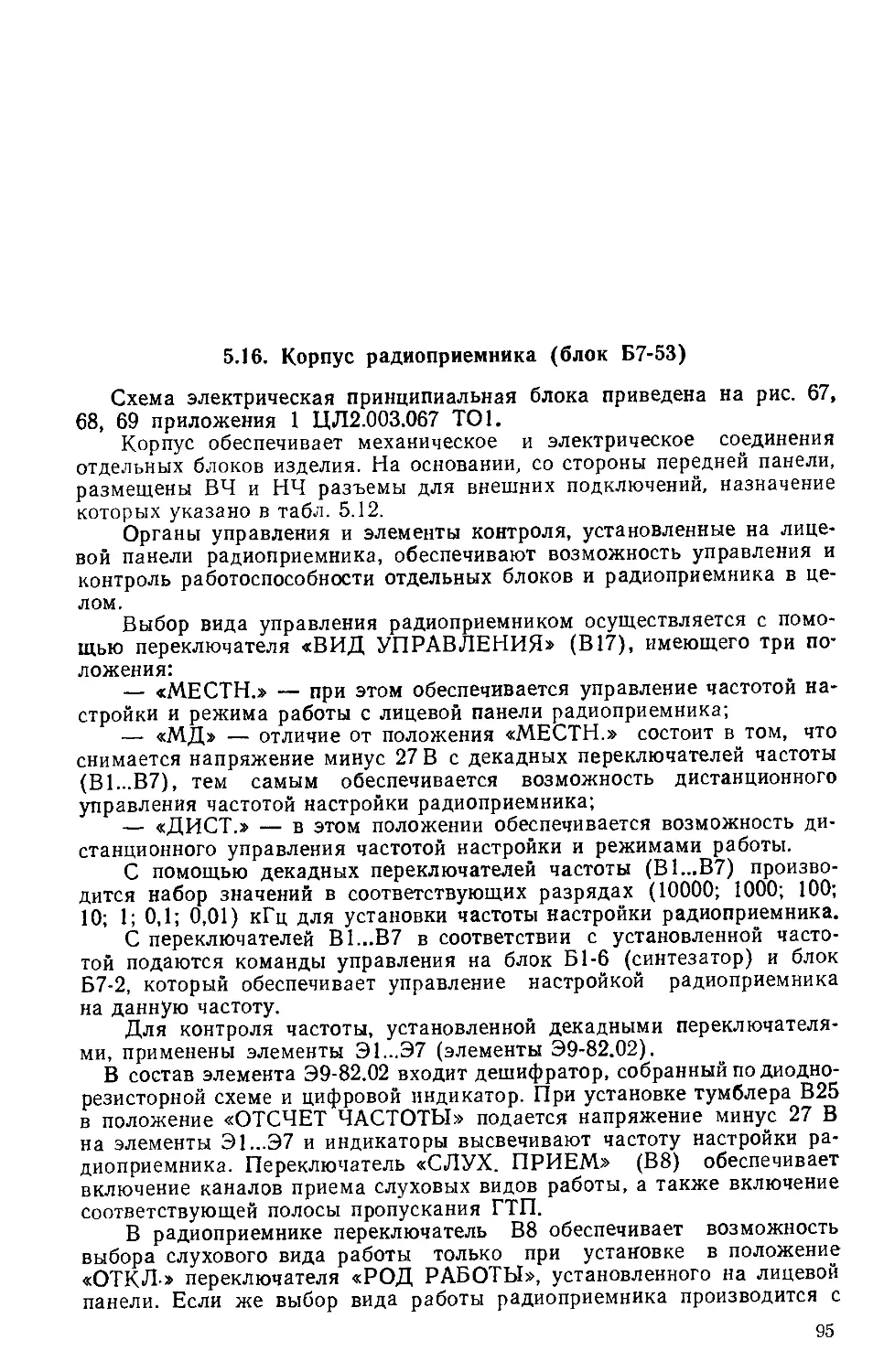

5.16. Корпус радиоприемника (блок Б7-53)
Схема электрическая принципиальная блока приведена на рис. 67,
68, 69 приложения 1 ЦЛ2.003.067 ТО1.
Корпус обеспечивает механическое и электрическое соединения
отдельных блоков изделия. На основании, со стороны передней панели,
размещены ВЧ и НЧ разъемы для внешних подключений, назначение
которых указано в табл. 5.12.
Органы управления и элементы контроля, установленные на лице-
вой панели радиоприемника, обеспечивают возможность управления и
контроль работоспособности отдельных блоков и радиоприемника в це-
лом.
Выбор вида управления радиоприемником осуществляется с помо-
щью переключателя «ВИД УПРАВЛЕНИЯ» (В 17), имеющего три по-
ложения:
— «МЕСТН.» — при этом обеспечивается управление частотой на-
стройки и режима работы с лицевой панели радиоприемника;
— «МД» — отличие от положения «МЕСТИ.» состоит в том, что
снимается напряжение минус 27 В с декадных переключателей частоты
(В1...В7), тем самым обеспечивается возможность дистанционного
управления частотой настройки радиоприемника;
— «ДИСТ.» — в этом положении обеспечивается возможность ди-
станционного управления частотой настройки и режимами работы.
С помощью декадных переключателей частоты (В1...В7) произво-
дится набор значений в соответствующих разрядах (10000; 1000; 100;
10; 1; 0,1; 0,01) кГц для установки частоты настройки радиоприемника.
С переключателей В1...В7 в соответствии с установленной часто-
той подаются команды управления на блок Б1-6 (синтезатор) и блок
Б7-2, который обеспечивает управление настройкой радиоприемника
на данную частоту.
Для контроля частоты, установленной декадными переключателя-
ми, применены элементы Э1...Э7 (элементы Э9-82.02).
В состав элемента Э9-82.02 входит дешифратор, собранный по диодно-
резисторной схеме и цифровой индикатор. При установке тумблера В25
в положение «ОТСЧЕТ ЧАСТОТЫ» подается напряжение минус 27 В
на элементы Э1...Э7 и индикаторы высвечивают частоту настройки ра-
диоприемника. Переключатель «СЛУХ. ПРИЕМ» (В8) обеспечивает
включение каналов приема слуховых видов работы, а также включение
соответствующей полосы пропускания ГТП.
В радиоприемнике переключатель В8 обеспечивает возможность
выбора слухового вида работы только при установке в положение
«ОТКЛ » переключателя «РОД РАБОТЫ», установленного на лицевой
панели. Если же выбор вида работы радиоприемника производится с
Таблица 5.12.
Обозначение разъема Наименование разъема Назначение разъема
Ш1, Ш2 «УПРАВЛЕНИЕ» Дистанционное управление частотой настрой- ки и режимами работ.
ШЗ «АНТЕННА» Аитеииый вход изделия.
Ш4 «ВХ. ОГ» Вход для подачн напряжения внешнего опор- ного генератора.
Ш5 «ВЫХ. ОГ» Выход напряжения внутреннего опорного ге- нератора.
Ш6 «МсН» Выход напряжения с частотой 128 кГц, сфор- мированной из частоты опорного генератора (местная несущая).
Ш7 «ВХ. ВНЕШ. ГЕТ.» Вход для подачи напряжения внешнего тре- тьего гетеродина частотой 12672 кГц (работа с аппаратурой адаптивной связи).
Ш8 «СЛОЖ. I КАН.» Выход прн работе в режиме сдвоенного прие- ма по первому каналу.
Ш9 «СЛОЖ. 2 КАН.» Выход прн работе в режиме сдвоенного прие- ма по второму каналу.
Ш10 «ВНЕШ. ВЫХ. ПЧ» Выход сигнала третьей ПЧ (128 кГц) до фильтров основной селекции.
Ш11 «ВЫХ. ПЧ-АРПД» Выход сигнала третьей ПЧ (128 кГц) после фильтров основной селекции.
Ш12 «ВНЕШ. ВХ. ПЧ» Вход для подачи внешнего напряжения с ча- стотой (128±Д1) кГц в тракт обратного пре- образования частоты при сквозном контроле.
Ш13 «ВХ. ПЧ-ШК» Вход для подачи внешнего сигнала третьей ПЧ на каналы приема сигналов однополосной телефонии и автоматической телеграфии (ра- бота с аппаратурой адаптивной связи).
Ш14 «УПРАВЛЕНИЕ, выходы» Дистаициоииое управление режимами работы. Выходы на линию.
Ш15 «УПРАВЛЕНИЕ» Дистаициоииое управление режимами работы.
Ш16 «ПИТАНИЕ» Подача питающих напряжений с блока пнта-
НИЯ.
помощью переключателя «РОД РАБОТЫ», то в этом случае переклю-
чатель «СЛУХ. ПРИЕМ» обеспечивает возможность выбора слухового'
контроля принимаемого сигнала.
Переключатель «СЛУХ. ПРИЕМ» имеет девять положений:
— «ОТКЛ.»:
— «Al-У», в этом положении обеспечивается прием сигналов ам-
плитудной телеграфии с полосой пропускания по ПЧ равной 300 Гц;
— «Al-Ш»; обеспечивается прием сигналов амплитудной телегра-
фии с полосой пропускания по ПЧ равной 1200 Гц;
— «АЗ»; обеспечивается прием сигналов двухполосной телефонии;
— «F3»; осуществляется прием сигналов частотной телефонии с
включенным подавителем шумов;
— «А1»; обеспечивается слуховой контроль с помощью головных
телефонов сигналов однополосной телефонии верхней боковой полосы;
— «В1»; обеспечивается слуховой контроль сигналов однополосной
телефонии нижней боковой полосы;
— «F — 1 КАН.»; при этом обеспечивается возможность слухового
контроля (с помощью тонманипулятора) сигналов частотной, фазовой
телеграфии и двойной частотной телеграфии (1-ый канал);
— «F — 2 КАН.»; обеспечивается слуховой контроль сигналов
двойной частотной телеграфии (2-ой канал).
Переключатель «РОД РАБОТЫ» (В9) обеспечивает выбор рода
работы радиоприемника и имеет три следующие положения:
— «ОТКЛ »; в этом случае обеспечивается возможность выбора
слуховых видов работы («Al-У», «Al-Ш», «АЗ», «F3») с помощью пере-
ключателя «СЛУХ. ПРИЕМ»;
— «Тлф»; при этом обеспечивается возможность выбора однопо-
лосных видов работы с помощью переключателя В11, кроме того, обес-
печивается возможность включения с помощью тумблера «АПЧ» авто-
матической подстройки частоты по пилот-сигналу.
Переключатель «ВИД РАБОТЫ Тлф» имеет восемь положений. В
зависимости от положений переключателя обеспечивается прием сле-
дующих сигналов однополосной телефонии;
— «АЗН-Ai» — прием сигналов с полной несущей в верхней боко-
вой полосе;
— «АЗА-А1» — прием сигналов с ослабленной несущей в верхней
боковой полосе;
— «A3J-A1» — прием сигналов с подавленной несущей в верхней
боковой полосе;
— «АЗН-Bi» — прием сигналов с полной несущей в нижней боковой
полосе;
— «АЗА-Bi» — прием сигналов с ослабленной несущей в нижней
боковой полосе;
— «A3J-B1» — прием сигналов с подавленной несущей в нижней
боковой полосе;
— АЗВ-осл.» — прием одновременно по каналам верхней и нижней
боковой полосы сигналов с ослабленной несущей;
— «АЗВ-под.» — прием одновременно по каналам верхней и нижней
боковой полосы сигналов с подавленной несущей.
— «Тлг»; в этом положении обеспечивается возможность выбора
телеграфных автоматических видов работы с помощью переключателя
В10, а также включается блок релейных выходов;
В зависимости от положения переключателя «ВИД РАБОТЫ Тлг»
обеспечивается прием следующих сигналов автоматической телеграфии:
— «F1-125» прием сигналов частотной телеграфии со сдвигом час-
тот 125 Гц при скорости телеграфирования до 100 бод;
— «F1-200» — прием сигналов частотной телеграфии со сдвигом
частот 200 Гц при скорости телеграфирования до 150 бод;
— «F1-500» — прием сигналов частотной телеграфии со сдвигом
частот 500 Гц при скорости телеграфирования до 300 бод;
— «F1-1000» — прием сигналов частотной телеграфии со сдвигом
частот 1000 Гц при скорости телеграфирования до 500 бод;
— «F1-6000» — прием сигналов частотной телеграфии со сдвигом
частот 6000 Гц при скорости телеграфирования до 1200 бод;
— «F6-200» — прием сигналов двойной частотной телеграфии со
сдвигом частот 200 Гц при скорости телеграфирования до 150 бод (по
двум каналам);
— «F6-500» — прием сигналов двойной частотной телеграфии со
сдвигом частот 500 Гц при скорости телеграфирования до 300 бод (по
двум каналам);
— «F6-1000» — прием сигналов двойной частотной телеграфии со
сдвигом частоты 1000 Гц при скорости телеграфирования до 600 бод
(по двум каналам);
— «F9-300» — прием сигналов относительной фазовой телеграфии
при скорости телеграфирования 300 бод;
— «F9-500» — прием сигналов относительной фазовой телеграфии
при скорости телеграфирования 500 бод.
Тумблер «СКОРОСТЬ М-Б» (В24) обеспечивает переключение
фильтров манипуляции телеграфных видов работ в зависимости от ско-
рости передачи информации.
Тумблер «СЛОЖ- АРУ» (В13) при включении АРУ (переключа-
тель «ВИД РлУ», расположенный на лицевой панели радиоприемника,
находится в положении «АРУ») позволяет работать по каналам верх-
ней и нижней боковой полосы в режиме раздельной или сложенной АРУ.
Потенциометрами R4 («УСИЛЕНИЕ Ai») и R5 («УСИЛЕНИЕ Bi»)
осуществляется регулировка усиления по ПЧ в каналах верхней и ниж-
ней боковой полосы при установке переключателя «ВИД РлУ», рас-
положенного на лицевой панели радиоприемника в положение «РРУ».
Усиление по низкой частоте при этом в каналах максимальное.
Если переключатель «ВИД РлУ» стоит в положении «АРУ», то по-
тенциометры R4 и R5 позволяют регулировать усиление каналов по низ-
кой частоте.
С помощью реле РЗ при подаче команд «ВКЛ. АДАПТ. 1» или
«ВКЛ. АДАПТ. 2» исключается возможность управления полосой про-
пускания ГТП с лицевой панели радиоприемника, а так же обеспечи-
вается включение полосы пропускания ГТП 15 кГц при включении ка-
нала приема сигналов F1-6000 и режима «АДАПТАЦИЯ 1».
Тумблер «ВНУТР. ОГ — ВНЕШ- ОГ» (В15) обеспечивает возмож-
ность перехода на работу с внешним опорным генератором.
Включение питания опорного генератора и радиоприемника (при
установке тумблера блока питания в положение «СЕТЬ») осуществ-
ляется с помощью тумблеров «ОГ» (В18) и «ПИТАНИЕ» (В19) соот-
ветственно. Сигнализацию о включении питания опорного генератора
(«ОГ») и приемника («ПИТАНИЕ») обеспечивают соответствующие
единичные индикаторы, расположенные над тумблерами.
Единичный индикатор «Авария ОГ» (Л4) сигнализирует о неисправ-
ности (перегреве) внутреннего опорного генератора.
Выбор вида регулировок усиления осуществляется переключате-
лем «ВИД РлУ» (В14), имеющего четыре положения.
В положении «РРУ» обеспечивается возможность регулировки уси-
ления тракта ПЧ, при этом усиление по тракту НЧ —• максимальное.
При установке переключателя В14 в положения «АРУ»: «0,1», «1,0»;
«5,0» обеспечивается включение в тракте ПЧ АРУ с соответствующими
постоянными времени (0,1; 1,0; 5,0) секунд.
Переменный резистор «УСИЛЕНИЕ А1, АЗ, F3» (R3) обеспечивает
регулировку усиления по ПЧ (при приеме сигналов в режимах А1, АЗ,
F3) при установке переключателя В14 в положение «РРУ» и по НЧ
при установке переключателя В14 в одно из положений «0,1», «1,0», «5».
С помощью резистора «ТОН, кГц» (R6) осуществляется коррекция
и регулировка частоты тонального гетеродина, расположенного в блоке
Б4-12.
Переключатель «АТТЕН. дБ» (В 16) служит для установки града-
ций ослабления антенного аттенюатора. Переключатель В16 имеет че-
тыре положения:
— «О»; аттенюатор не включен;
— «—10»; обеспечивается ослабление сигнала на 10 дБ;
— «—20»; ослабление сигнала на 20 дБ;
— «—30»; ослабление сигнала на 30 дБ.
Тумблер «АРПД» (В21) позволяет запирать радиоприемник при
работе в режиме автоматического полудуплекса. При включенном тумб-
лере «АРПД» запирание усилителей приемного тракта осуществляется
при подаче напряжения минус 27 В на Ш2/39.
Переключатель «СКВОЗИ. КОНТР.» (В20) обеспечивает выбор
контрольного сигнала, используемого для сквозного контроля работо-
способности радиоприемника.
Загорание единичного индикатора «СКВОЗН. КОНТР.» свидетель-
ствует о включении одного из видов сквозного контроля, при этом ан-
тенный вход приемника отключается. Переключатель В20 имеет шесть
положений.
— «РАБОТА»;
— «ШУМ», «ГШ»; эти положения используются для оценки чув-
ствительности радиоприемника. В положении «ШУМ» вход приемного
тракта отключается от антенного входа и нагружается на эквивалент со-
противлением 75 Ом (нагрузка генератора шума). Положение «ШУМ»
используется для установки с помощью ручки «УСИЛЕНИЕ А1, АЗ,
F3» (в режиме «РРУ») необходимого уровня шумов в режиме А1-Ш
на выходе радиоприемника («ЛИН. А1, АЗ, F3). Затем переключатель
ставится в положение «ГШ» (подается питание на генератор шума) и
при увеличении уровня шумов на выходе радиоприемника не менее, чем
в 1,4 раза чувствительность радиоприемника считается в норме.
— «ГАРМ.»; на вход радиоприемника подается сигнал ОГ частотой
5 МГц, который вместе с образующимися в тракте гармониками исполь-
зуется для контроля;
— «Тчк Тг»; при этом на электронный выход изделия поступают
точки триггера с частотой 62,5 Гц, формируемые блоком Б5-72 из ча-
стоты МсН;
— «ТОН»; в этом случае контрольный сигнал формируется в трак-
те ОПРЧ из напряжения тонального генератора.
Переключатель «КОНТРОЛЬ» (В22) обеспечивает необходимые
коммутации для проведения контроля и подключает стрелочный прибор
ИП к контролируемым цепям.
Переключатель В22 имеет девятнадцать положений и обеспечивает
следующие контрольные операции:
— «ПИТ.» — обобщенный контроль наличия питающих напряже-
ний с блока питания;
— «ОГ» — контроль выходного напряжения внутреннего опорно-
го генератора;
— «СИНТ.» — контроль напряжения частотой от 12,8 до 14,8 МГц
на выходе «МС» синтезатора;
— «ГЕТ. 1» — контроль вхождения в синхронизм первого гетеро-
дина (при наличии напряжения второго гетеродина при работе в КВ
диапазоне);
— «ГЕТ. 2» — контроль напряжения выхода второго гетеродина;
— «ГЕТ. .3» — контроль напряжения выхода третьего гетеродина;
— «МсН» — контроль напряжения частоты 128 кГц (местной не-
сущей), полученной из частоты опорного генератора и используемой
для детектирования однополосных сигналов и сигналов автоматической
телеграфии;
« ОПРЧ» — контроль напряжения на выходе тракта обратного пре-
образования частоты при проведении сквозного контроля (переключа-
тель «СКВОЗН. КОНТР.» — в положении «ТОН»);
— «РЧ» контроль напряжения на выходе блока УРЧ;
— «ПЧ» — контроль напряжения на выходе УПЧ;
— «СВЕРКА ЧАСТ.» — контроль частоты ОГ по наличию нуле-
вых биений, образованных в результате сравнения частоты ОГ с при-
нимаемой эталонной частотой;
— «ЛИН. А1, АЗ, F3» — контроль напряжения слуховых видов
работ;
— «ЛИН. Ai» — контроль напряжения на выходе канала приема
однополосных сигналов в верхней боковой полосе;
— «ЛИН. Bi» — контроль напряжения на выходе канала приема
однополосных сигналов в нижней боковой полосе;
— «ЛИН. F-1 КАН.» — контроль электронного выхода при приеме
сигналов частотной, фазовой и двойной частотной телеграфии
(1-ый канал);
— «ЛИН. F-2 КАН » — контроль электронного выхода при приеме
сигналов двойной частотрой телеграфии (2-ой канал);
— «ЛИН. F-АДАПТ.» — контроль электронного выхода командно-
го канала (с блока Б5-46);
— «ТОК 1 КАН.» — контроль тока в линии на выходе «РВ» при
приеме сигналов частотной, фазовой и двойной частотной телегра-
фии (1-й канал);
— «ТОК 2 КАН.» — контроль тока в линии на выходе «РВ»
при приеме сигналов двойной частотной телеграфии (2-й канал).
Для выравнивания температуры внутри корпуса у задней стенки
кожуха расположен вентилятор (Э9).
Тумблер В23 позволяет включить вентилятор Э9 (в положении
«РУЧН.») или установить автоматическое включение вентилятора. При
установке тумблера В23 в положение «АВТ.» вентилятор включается
с помощью элемента Э8 (Э9-76.01) при достижении температуры
(40...45)°C внутри кожуха.
Элемент Э9-76.01 представляет собой электронный ключ, выполнен-
ный на двух транзисторах; в цепь базы первого транзистора включен
датчик — терморезистор.
При температуре окружающей среды (30...35)°С сопротивление тер-
морезистора достигает такой величины, при которой транзистор Т1 за-
пирается. Напряжение на коллекторе транзистора Т1 возрастает, в ре-
зультате транзистор Т2 открывается, и реле Р своими контактами за-
мыкает цепь питания обмотки мотора вентилятора.
Единичный индикатор «ВЕНТ. ВКЛ.» (Л6) загорается при включе-
нии вентилятора.
Единичный индикатор «ГОТОВ К РАБОТЕ» сигнализирует о нали-
чии питающих напряжений с блока питания, о нормальной работе син-
тезатора, первого, второго, третьего гетеродинов, а также об окончании
настройки радиоприемника на установленную декадными переключате-
лями частоту. При нарушении работы одного из перечисленных трактов,
а также при наборе декадными переключателями частоты за пределами
рабочего диапазона радиоприемника (ниже 1,5 МГц; или выше 30 МГц
для КВ модификаций приемника) единичный индикатор «ГОТОВ К
РАБОТЕ» гаснет.
Реле Р9, РЮ при поступлении команды на Ш2/41 «ВКЛ. ОПРЧ
(МсН)» обеспечивают подачу частоты местной несущей на вход тракта
обратного преобразования блока Б2-4.
При поступлении команды «ВКЛ. ОПРЧ (МсН)» в блоке, кроме
того, обеспечивается:
— включение тракта обратного преобразования частоты;
— переключение входа радиоприемника с антенного входа на выход
тракта обратного преобразования;
— включение канала «Al-Ш» для слухового контроля сигнала;
— включение единичного индикатора «СКВОЗН. КОНТР.».
Реле Р4, Р5 используются при работе радиоприемника с аппарату-
рой адаптивной связи.
При поступлении на Ш14/7 команды «ВКЛ. АДАПТ. 1» (—27 В)
реле Р4 срабатывает, отключая напряжение местного третьего гетеро-
дина со входа блока Б2-4 и подавая на блок Б2-4 напряжение внеш-
него третьего гетеродина с разъема Ш7.
Команда «ВКЛ. АДАПТ. 2», поступающая на Ш14/8, включает
реле Р5, при этом входы каналов однополосной телефонии и автома-
тической телеграфии переключаются с выхода блока Б2-4 на внешний
разъем Ш13 («ВХ. ПЧ-ШК»).
У!
уг
УЗ
УН
vs
Уб
У7
ук
ys
Блок Б 2-12.
Ц/12 245.007
Сп табл
См та&л
блок Б2-Ч
ЦЛ2 068. 185
Блок Б1-2
ЦЛ2 206 060
блок Б1-6
ЦЛ2 205- 052
блок 61-Ч
ЦЛ2.205029
Блок БЧ-12
14/I2.068.W2
блок 662
ЦЛ2 59ОО11
Ш2 Ш1 UJ3 UJ4 U/S
UJt UJd U/3 U/Ч UJ$ Шб OJ7 Ц/8 ШЮ
ил шг шз шч
U-'f UJ2. шз шч Ш$ и/Ь ил UJ8 Ш9
ил Ш2 шч (JJ5 UJ6 (Л7
ил U/2 ШЗ ШЧ UJ5
ил U/2 LU3 UJ4' Ш5 (JJ6 UJ7 Ш8
ил ЮЗ UJ4 UJ5 Ш6
Ы'53
Ш16
У16[См тадл)
U/6
См табл
R R W
илг.
СТ"
Блок 67-53
Ц/МЮ6 161
иль (бита ние)
65-46
65 72
UJ4
блок 65-72
ЦЛ2 068 235
блок
65-46
ЦЛ2068 214
блок
6681
Ц/12.068.246
блок
65-г
цлг.0б81го
о/
блок 64-25
ЦЛ2 068 2/9
Наителобание уг УЗ у<ь 9/7 Примеча.-^ е
Раигбенобание О/азлачОлс/е Лаим&юбоние Одсчлачение Наименование Одозначенс/е Лаименобопае Одаз/тоиенс/е
Р16ОП блок вг-зг. ЦЛ2 030.057 блок 62 -33 ЦЛ2ОЗОО56 Кадель ЦЛ4853 761 блок Ь3 28 <482087080-01 С&МОр71ЛаКБ<.
РЫЛО! тоже ЦЛ2 03О 057 Эл 39-63 ул5 289. ОО Ч то же ЦПЧбН 761 то же ЦЛ2М1080-01 то лее
Р160П- ог блок 62-37 (672030051-01 блок 6233.1 ЦЛ2 O3OO5S <414853 761 » 4/12087080-0!
РлбОП-ОЗ то лее то же Эл 39-63 ЦЛ5.884ОО4 >7 4/74855 761 ’ ЦЛ2081080-01
Р-160П-0Ч блок 62-32 ЦЛ2ОЗОО57 блок 62 -зз ЦЛ2 030 058 » — блик 63-28 ЦЛ2О87О6О $ез амортизатор
Р-ЧОП 05 тоже ЦЛ2 030 051 Эл 39-83 ЦЛ5284004 - то лее то лее
Рльоп-об блок 62-37 цпг 030057- 0! Блок 52-331 ЦЛёвЗО 096 •>
Р-160ПО1 то жп тоже Эл 39-S3 ЦЛ5284 004 — » •>
{[оставляете? по спецзаказу, ртсутстбиии дсгпд^аб/ц/
баете? п&не-кь йГб.~1^^,7*1^~
Ял/ /Ъяюля&ылллг f-/622
/j-АЯГа &ifX/7?fa¥8MZ7# б/КЛЛЯ
,АНКННА
ОЛРЧ
[ /3 поддиапазон
5 МГц
idlL
/ср.* 37,8 МГц
Готоб к
работе
Готов
краоо*
бдок промежуточных частот (блок 62
.Вид управления'.
zx_
дь
Вкл контр РЧ
АГ7-Д5_
,Ск6озк .
Вкл Чк&
£
г~1^Н
£
кЩУ
поддиапазон
Вм.опм
ЛВ.
JSB_
,РЧ"
^ан|
Вкл *2.8
(57,8')МГи
.0'
:Ю'
;20*
Г-3(Г
УРЧ-УКВ
(блок 62-35,
62 33-7}
УРЧ КВ (блок 62-32,62 31)
| поддиапазон |
IПП^ и антен-
| ный аттенюа-
тор
[блок 6272)
ПЛФ
К би 6Z-3Z (б2-i?)
_____Вкп 5кГц
Вкл АРПД
Вкл 15 кГц
сйЗ-^ОкГц
____________ПЧ_
Вкп контр ПЧ
ПУ"
4--3
- I SS
Вкл макс усип.
частоты
{ГЕТЗ
дюч'Вкламч-
'М)
Вх. ПУ-бтш
о
1
Вкл.АДАПТ. 1
frtT.l
Тракт
3».
2а/‘300Гц
fnv3
вкл Л-ft
.Bl 0Г‘
.Вш.ОГ"
а <
Готов
К работе
Ьлок третьего
гетеродина
(блок 6/-4)
блок управления
частома метровки
роЗиоум******^» (*«>» ЯД)
доорт^атель
команд
включения
ладдиапазоноб
вкл контр
сберкпчост'
трокт-обро/рного
преодразооа ния
(рорнирователь
команд
переклгочения
дискреян конд
/Тег/
^/Г£Г2
Фсфниро^От&ю
корана
управления
ШТвгай 7гег ц2гег
Вкл
конд
Вкл.
LT частот
I дърмироЬаяедь
. опорных
I частот
о?о »В**- управления7
~с(о „местн
Вкладам2 ---Г Пмх* ------
•ч№1
•НГи
frra
Синтезатор (Блок 61'6)
Barns
лргз.цгзА
'ГЬупр
rpJJ
t + l
-27В Cr.
-27» ОГ
гттт
iKWTpMb
Bampt
;Л»ст.
2206/50ГЦ
ЖЮМОГц
27 В
УПР.
Вхл.опрч
бнеш.
r&Snp
,п2»в-
-цьГ
вылр
/43«"
Выпр.
-ptv№
1/52
72.8
днещн.
^пя7 от
„ or" опт.
*М8
jWx)*’1’*’ Вея.грапквдиол(ряЭ9-83
Нижкглон к&. диая
т/>4 ; g^-дац
}1(Ж
ф.*аЬнешн? j
-TJ8 деж.* ^{Знчгр.у *
рм
ЯВУПР.
дх АРИ
Вкл. 1^10 л^
Вкл. 1U3 off
Вкл АРПД
блок преобразования
частоты синтезатора (БлокЫ-2)
Ш-72,8 ЛГц
Схема
поиска
.x»ofl
'КИПОГЕРЦЬГ
Г~.контроль“
—-^-27в
УДО
^Вкл.укВ
ВД
<АинГ
|чЖь
ВКЛ. ОЛРЧ- f— I <
СП
-27S У ПР
Вкл. АДАПТ2
ТО», ген.
а
8КЯ. АДМТ. 1
5 МГц
Д.гпи-
тели
чйскють»
, питание:
, Готаб
красоте
,. ПИТ "
„ Вид упраймц#
______________ , местн."‘278
,Питание"
РГаткл
к ОЛОкйН
Сменнвл билки
Вкл АПЧ
МЛ
-2Н.
* 12.68
- 12,68
*0,858
^6,38
.есть"
( лист 2)
Рм.<? РтфШфх&елгшг Л/&7/7
/гел/а мемфкуеагая
Вкл 5 кГц
Вкл АРСЩ
Вкл 15 кГц
Ик л ЬРПД
Бгиок слукоЬык бидоб рааоты
( Блок БЧ-12)
ПЧ
Вкл макс усил
'27 У ПР.
Вкл адлпт 2
Тон ген.
2i
Вкладом"!- -
Вкл АПЧ
МсЧ
Ли* A1A3F3
.слух прием'
.Ат-Ч
АЗ ••
2\ 2i2i2£2£2S 2wi 2S
ТОн
кГц
-27S
Скорость
, б "М
t8uA УПРАВЛЕНИЯ
МЕСТ’
Г-/ллн|
Г‘2дм'|
Вид робота ТлГ"
,Ft~ 125” ।______
.Ff-ZGO’ Т_______
,Вид РлУ
_ "ору "
Т .Ofc"
,. слух прием"1
. ..опт"
Тл<р
F'Zkah
ИсН Вых ПЧ АРПА'
Лин Д,
ЕЯ-
-278 СТ
Лин F-tKAH
Лин F-2rn.
Вкл нега та 6
far
гистр
г omot> к работе
2д/ -ЬОО Гц
fcp = 151 кГц
усиление
.A3.F3
| УСИЛЕНИЕ
I А,’
^СИПЕНИЕ
Si"
*Г >пин St
Sail
рс.зо
U КМ0
тол
Фаза
unbeo
тор
„ТОК ПИН !кА»
-(МА
ВлОк приема командных сигналов
(Блок Б5-стд
/'аиС77О’/
--------и
„Рор РАБОТЫ
_ Д. ДГГЛ
..FI-S00 ’•
s£1-6000"
гР6-?00п
..F6-50F
„,сб - юоо'
f.FQ-3QQ-
., FI-SOO'
Блок частотной телеграфии
(Блок 55-8!)
АРУ I
R* П4-шк
„Вид работы
___7 ТЛФ'
_ / .АЗН-
___ I .ДЗА-А1
,АП-АГ
,A3h-8i'
,A3A-Bf
A3J ~g< *
дзв'рс^дд^.
_______ | „М8-лодаЬл‘
50 бпс(
ЮО 8лдг
150 брд*
s 00 ооС
5001 0 б
ОМ 51
ПЧ
Ч/ \lT/Z/yW)/7/7ZW^/j7.T
вклАГУ
Вкл At-Ш
Вкл АЗ
Вкл F3
-27S УПР
Блок однополосной телефонии
(Блок БЧ-25)
2af=3i0(ira
Ли* Л<
-21&СТ
й-
а \готоб
б jk работе
Tmj> Bi
„ Hhh^Bi
Вкл РВ
Бпок абтомотической телеграфии
(Блок 55-72")
Блок релейных Soixodob
(блок 6F-2)
Оча
ДПКД и
детек-
тор ФАП
Т-
Антенна
8х ОГ
бьнс.ОГ
U4S
У1Ш5
1Ч1ШЧ
Ш6
шб
Вых МсН
и.п
Ж гс/m 5
Жгут Ч
Хгут 3
Жгут2
®-----
(у)игб,
Вх Ьнеш ГЕТ —(5)—
Слайс, fan.
СЛ0К.2КАН.
ujf
1Ц}Ш$/ш9
Ъык.тЬш
[1Дшд/Ш(О
ВыхПШЭД
ши
ЬхПЧ бнгщ
&х ПЧ-ЩК,
0412
но- №, Откуда иде-т Характеристика цепи
Устр /Иен Конт
901 У 16П)Ш7 1 { сето
202 II •1 2
203 ч •1 3 J сеть
204 •1 4
У
Ц/12.005.06?
5
&П)О17
ЬбП)Ш7
vcemb
LU4
УпраЬдепие
*—М 2
Ш2\ЫШ4 г~~
щ Г1\(Ч1ш& Л.
1Ч)Ш/5
Упрощение
•эу V> '
UDlXoSw
О проблем up
(6П)Ш7 - ралъегч Ш7 ча блоке
питания дстроистЬа (У)
Кобели
Гом hOOai Откуда идет характеристика цепи Принеиан
Устр. Племен Конт
1 У I41U-I6 Антенна РК-754-2/
р У 1Ч1Ш4 вхо/З ОГ РК-75 4 21
л У (ЩШ5 bbiwd ОГ РК 75 4 2.1
4 У И1Ш6 Bdixoc^ МН РК'?5-?-12
5 У 1У1Ш7 ftv. бнеии. ГЕТ. РК 75 2 Г2
6 У (y)LUfe Слоне 7КАН РК 75 2 12
7 У МШ 9 Слала 2 ха и РК 75 2 42,
|1 9 Wlu.110 вых.ПЧ- бнешн. РК 75 2 12
9 У Wimii Bwx.l/Ч - АРПД РК 15 2 12
/0 У I4JU-H2 Вх.ПЧ- Ьнеши РК 75 2 12
г У 1У)Ц1б Йх. ПУ -шк РК 75 2-12
НО - мЦ проб Откцдс? идет XiipoK/oepuCinuftd цепи
Устр Э/1СМ Конт
1М ч |Ч|Ш15 1 Корпчс
16Р II у
155 ч ,, А
I54 II И
fib ,1 11 5 Вм.РЙ
15 д 1. Ь 8кл не La nt
157 II 7
<58-1 >1 1 в
159 1 У
1ЬО 1 |<1 Bm.F1-125
1б( И И И 6M.fi 200
/62 ,1 1? 6>\n.F<' 500
165 (5 6 M-F 11000
/&Ч 1. и 14 6kh.F1 6000
165 15 tbKn.F6'200
ibb 16 &M.F6 500
/67 /' и ...17 . &M-F610OO
/ЬИ &M.F9 300
f&9 ч ч 19 6м.F9 500
i7C ?о В кл, сложен.
17/ (1 Ч i.1
172 и 4 ж 2
173 X 23
174 „ ., 2/
175 ,1 и 25
176 ч II 26 вкл. At
177 V II 97 бм.61
178 о 11 28
479 ,! 29 Оты. С/10Ж /1РУ11
40 II 30
181 1! И 31 Осмбл несуиз.
4? „ II 32 Поли, несущ,.
185 1, 35
<84 ч 39
185 » 36 Bbik.АРУ
Ж и 35 РлУ #1 диет.
47 и и 3? Рл.У 6/ диет.
188 и 38
«9 ,1 t 34 Ькл.Мкан. елчх
100 it УЬ &м.Р-2кач.слух
191 ч и 91 РлЧАт мести.
19? 1' р не ВлЧ в< счесth
143 <1 Ч 93
199 ц 11 чч
1QS Н 1' 5 5
146 н Ч 96 Чя>. Тц<р мести.
107 П 4 97 Чпс Тлгнести.
«4 ц ц 4 £ы P-K5SU
№ ч ч 99
20D и 50
комет трод -1 Лci ро к me pu c m и ко цепи
Ус^-j Z "С *” Кант
«1 и - — - I Корпус
Ю2 2
юз « ? йлл, А!'Ч
104 4 &КЛ.А1-Ш
юл .1 • 5 бм.АЬ
ЧЛ6 6 бкл. 6 3
107 < 7 Зм, ада пт Л
10Я 8 Йлл.а 5апт ц
109 > .t 9
-НО 11 п Ю 6м. 5 к Ги.
111 It ч 11 В5/1.15аГч
112 1| Ц 12 вм.ШГи.
ИЗ II П 13 Л’л/’
119 >• « 19
115 11 ч 15 Корпус
115 tl t, 16 /1им. был Й1
1<7 Ц It 17 Лин. boixAi
118 п II 18 /1ин.6ш./?1,^5 Е5
990 ц tl 19 Лцн.6ых.Л<Л5,РЬ
1?П и t. ' 20 Корпус
929 || 1, 21 Таф, f.^3,F5
12.2 11 t, 22 ЙФ Aj
125 Ч ll 25 1А9 &(
124 Л tl 24 бкп.ЛРУ беек
125 25 бкл.ЛРУ /сек
126 1, It 26
127 || \l 27 бкл-РРЧ
128 Ч 4 28 8кл. АПЧ
129 И II 29 У по Р/>У г?есг*
150 It 4 JO
В1 п 31 /1ин- F-1 кан
152 !'. Ц 32 Лин.6 -2 кон
15*. И 11 33 /1ин. F -одопт
1V+ ,1 39 /1ин.бй|х
165 tt It 55 Лин.бых в!
15& И 11 зЬ Корпус
137 ,< 37 ^бсипарея 'l
93g ц II 38 Дь/и Реле
139 и 30 -Ьатарея .. а
140 И 90 +борго?в Г г
141 ц 41 *60 И 20)в <5
142 Л 92 -60(-2о)в J
145 II t- 45 .батарея
1ЧЧ 99 Вии реле
195 ,| 45 - 5а таре»
/46 ч 96 Т10 | -20)3 G
147 ц ч 47 1bO(i20)3 <5 •
198 и 4 98 .601 £0)8
1ЧЧ п и 99 сч
150 я 4 ,W
Пил Одолначение Наименобание Кол Примечание
|У)Ш1,|Ч)Ш2 Розетка 2РМТ42 КУЗ50 Г2В4 8 2
I'd) ШЗ.„(У)Ш5 балка ка<5елвная CP-TS-iiAVR 3
|Ч)Ш6.„(У)Ш15 Ьилк.а кабельная СР-5О-7ЧСРВ 8
(У)Ш1Ч.Н|Щ /5 Роьетка ШТЧ2 КУЭ50 Г261 В 2
1У-5П)Ш7 Розетка 2РОД 18 КУН4Г561 1
Номе проб Откуда идет Л ара к гр ери с т и ко цепи
Устр Элем КОНТ
51 У 19/Ш2 1 1
52 11 >1 2 г
53 и 5 3
54 11 1, Ч 9
55 И 5 6 1 100 Гц.
57 4 6 6
•1 ? 7
St, К 8 К
5Q „ А 9
60 » 10 О
61 II 1, 11 1
62 И II /2 ?
63 11 II 15 3
69 и || /у 4
65 К || 15 5 х/ОГи,
66 и || /6 6
67 и 11 /7 7
68 и >1 *8 8
69 и II /9 Q
70 к || W 0 J
7( _ || II 24 "278 ЧПР.
72 II II 22 -278 1ЧД'Л
75 к 1| п -278 Д
74 ч If 2А -278 деж.А
75 8 || 25 &нешн пит 0Г
76 п || 26 Том диет,
77 II tt 27 Тон мест.
78 II II РЧ А4 ЯЗ.ГЬЗист.
79 9 tl 29 РУА4,А5,55 мест.
80 <1 1, W К.орпцс
«1 II ч 31 -2!деж ПА
.К. ,1 II 32
83 il 11 35
89 h X 39 бкл.пит ОГ
86 II II 35 Пит.ОГ
86 N II 36 A6apuQ ОГ
«7 tt 11 37 бм.приемн
88 И II 38 ’отоб к, работе
.89 90 (1 <1 39 5м. АРПД
>1 и 5кл.ОПРЧ/6неш)
Q1 II II 91 &кп. ОЛРЧ(МсН)
9? И If 92 */0 Т . АттйН.
93 И к ЧЬ -20 г ДЬ"
Q9 II и чч -50 J
Q5 it 11 46 ЧпрАТТбН нести
h If 46 Улр ЧАС! песги
97 II 47
98 11 tl
99 11 tl 99
700 и II 50
Жгут Г
Нома: проб Откуда идет Характеристика цели
Устр Элем Конг
1 У 1У)О11 1 1 "
2 II И Д г
3 н II 5 3 г 10Ши.
4 II II 4 ч
5 II <1 5 5 J
6 II II 6
7 II ч 7 fcopnw:
8 к 8
9 11 и 9
10 '1 и 10 Ot ЮНГи
11 II н 11 1
42 1| К 12 2
45 11 К 45 3
14 ,| || 14 4
15 II fl 15 5 *1МГи,
16 >1 Н 16 6
17 II И 17 7
18 >1 II <и 8
79 11 || 19 9
20 к || 20 О
21 Ч II 2.1 f
22 и )| 2? 2
25 fl It J
24 И 11 24 4
25 II 25 6 к /ООкГи
26 II |1 26 6
27 11 и 27 7
28 И II 2-8 8
29 || и 29 9
30 11 и 30 0
54 It tl 31 1
_52^ II и 5? 2
33 К || 33 3
34 ,1 fl 54 4
И ч II 55 5 Г X ГОкГи,
36 и II 36 Ь
37 и || 37 7
38 Ц |1 38 J
39 || ‘1 39 9
9<? н !> 40 0
М X и 41
42 Н И 42 2
45 и II Чд 5
44 4 я 44 ч
45 п t 45 5 »1кГц
46 и и 46 6
47 Ч X 4? 7
4? и И 48 к
49 h Ц 49 9
50 il 1 50 0 rJ
/&. 4. /hf.С/Я/7/7^еМШЯГ Л/ЗМ
1. *— под£ира.ют при регулировании,
2 Д1.Д35,Др1.Д5Ч,Д5(>-Д^ ~ диады гД(06Д
3. Д6О,Д&2- ctuodbi ctiemoui/iyveuoiuue ЗДЮ2Б
д. Pf.- РЧ, Рб,Р9,Р7о-реле ЯМУ pcysc# №-оо. oi
5- Р5, Р7, Р8, Pfl, Р(8 -реле PjCP9 PCPS69 ^21 -05,0i
в- Pi3 - реле РЭС5Р ХРК 500. онпг.
/tejz S7-JJ
~ Глг/г./я/J '
Рис.68. Блок 57-53.
Схема электрическая принципиальная.
Вкл. Й1-У
вкл Й/-Ш
вкл. яз________
вкл. F3_______
Вкл FI кал слух
Вкл.н-2клн слух
+6.3В стаб.
+ 12,6 В стаб.
- 12,6 В стаб
-21В стаб.
+ 60 В
- 60 В
ТлУ Й1,ЯЗ,РЗ
Тл Ф Bt______
ТлУ> Я1_____
вкл- 5 кГи
Вкл. !5кГи
Вкл. ЬОкГц
Подогрев _
Повогрев
вкл. ада пт. 1
вм адапт 2
ВМ. Ft-125
ВМ. F1 -200
Вкл- F1 - 500
ВКЛ F1- IQ0Q
в,кл Ft - 6000
вкл F6 -~2"бб'
ВКЛ. F6 - 500
'вкл. F6- 1000
вМ F9 - 300
Вм Fg - 500
дм. нее ат ид.
вкл РВ
вкл 50 баЗ |
Вкл 100 Воб\
вм 150 боб |
Вкл зоо бод
вкл 500 бод |
Упр Тл СР мест ।
Упр Тп Г мест .
Вкл, скор „М °
Вкл Й1
Вкл BJ
Пом несущ
Корпус
вкл сложения^
Отм СПОК ЙРУ\
Вм. рру ~ Г
В КП ЯРУЮ С_ |
вкл ЯРУ 5.0 f ~Т
Упр РлУ мест !
Упр ATBFH меа.\
= Г-м|
» V^r—
-- [-за!
Внешн.питог i
-27 Упр
21В упр
РлУ Й1, ЯЗ, F3
РлУ Й1______
РПУ 61
ТОН_________
ТОН диет.
ТОН местн
РпУ Bt Вист |
Рп У й) Вист. |
Рл У 6t.H3,F3 Вт
РлУ Я1,ЙЗ.РЗмеа\
-21В Веж Вист |
-21В Веж МД I
РлУ Bl мести
Рп У Й1 мести.
-21 в у по Вист.
-21ВУПР мд-п\
У пр, пост мест.1
вкл. Р-155
вкл. пит. ОГ 1
Вм приемника*'}
Г
ееее
ее=е е
EssesseeEseeesE s₽
•<* ГХ5 —« О> л» (Я Сл К5 г>
(£ шопи)г
(62'37)
(39-85)
(бг->г) шб
(67-Z) tuz
1'62-31) U/5
(бг-Зя чз
(62-4) ano
(Si-2) 1ш6
(6l-6){Sz
(39- 94)
(6;-4)
(М-12)
(64-Z5)
(65-77)
(65-46)
(65-8Q
(65-?)
г(лист 3)
д*з
ПИТАНИЕ
Р/3
ДЗЙ
ВИД РАБОТЫ
ДИ
АПЕН 36"
, СЛУХ ПРИЕМ
R25
Д1!
GTA А
ЗЗК
ОТКЛ
УСИЛЕНИЕ A1A3.F3''
.РИД РлУ"
г
„МЕСТН"
.м-д"
диет”
.0"
-10"
;20 '
-30"
.СКОРОСТЬ”?!
.6- /, „М"
a (лист i)
.вид
ЧПРАвЛбНИА" -
.ТлГ*
-L! —-ОТКА
т I I . ТкФ'
ОРУ"
.УСИЛЕНИЕ AI
05
щД—
ТлФ
26 31 2JZ8
ПЗ
^6
— Ш16
АПЕН Дб" 1
№6
- иг
— ш/4
— ш 15
Ш1Ь
UJIS
— ШГ
— Ш2
— Ш5
— ИЗ
/А
, азн-а;
.аза-а/
„ АЗЗ -А,
.АЗН-8|'
„АЗА-В."
.А'ЬЗ-О,"
,А30-осш
„АЗЬ поймв
Д36
rU-т-
агг а4”
.М-Ш"
,A3"
. F3“
-Al”
,..ВГ
. F-l кон
F-? ийн
А39
,Fl-125"
.Fl-700"
„Fl- 500"
„ Fl - 1000"
j! - 6000'
,F6 - 200 "
F6 - 500"
. F6- 2000
, F9 - 300'
,F9-500'
Д35
то^п
__[> 4^- 11
аеГИ |5
W~i
5 I
18 '
И I
KF
Д?3
кь
и
агЬ
№
Д26
д?о
£+-
Л2!
Uli
KR-
4Z8
дгд
Д64
УСИЛЕНИЕ В,
,Т0И мГц”
Ш6 (5Z-12)
(62-32)( 62-31)
(62-333(39-83)
Ш)О (6Z-4)
Г-*} (6,-г)
(61-6)
Hilf
Ш1
ИИ
Ш1
ш
U
ш
РЗ {
(67-УЗ)
и .121* Я К я
?3 П »б_______________
— tUf 1
— Ш21
-ШЬ
-Ш1
-W1
— Ш1
— ш
------Ш
— tu
(6/-4)
(64-/?)
(64-ZS)
(65-12)
(65-80(39-94)
(6S-2)
- Ш? ~1
► (67-УЗ)
Рис.68а. Блок Б7 - 55.
Схема электрическоя принципиаль1ноя.
( Лист 2)
2 —______
(лист 2)
445
Я7
ОГ
3 456
контроль"
B2Z
(62-/Z) Ш6 —
Сб7^/ш2 —
!7)(62-32)Ш5 —
!3)(62-33)Ш 3 —
(62-4)19)0 —'
26/-2МЮ4 —
39
Ш
ФНФКМФН
(УЗ Ш4
оо
г.
mt
J
iUfl
62-32.
4/2
Cl
4/6
шг
4/9 4/8
Р
О
О
----64-/2
1К£1
р
\,/ЩЗ___
О
(Юш/
_______ 62-33
/94____(39-83)
^E2-(
ОО
ФФш/
67-2
Р
г .Ш6
^,ШЗ
67-53
( 1 Ш/
62-/2
О4/5
„СКВОЗИ КОНТР
вго
24
.452
.ВЕНТ
А//А7 „
449
АРИЛ
2
5
Я8
.ПИТАНИЕ'
23
24
сквози, к
/да
»
26.27.28^2 9_
Е£
1 КАНАЛ
2 КАНАЛ
,гв*
ШУМ' ,
,ГАРМ."
ТОН*
Тчк ТГ.'
ДИ_______
45/
й
(6/-6){4// =
(6/-4) 4/4 —
(64-/2)47 7 —
(64-25)4/7 —
(65-72)1111 —
(65-44)4/ —
(BS-Snill —
(65-2)19--------(-
лз
f (У/ —-
шг —.
(67-53)2 Ш/5 —
Ш16 —
.АВАРИЯ 0r',^^7f
~«o4tj (КХ,'
.ГОТОВ к IWE/'--Л17i
447
>1 '
36_______
to______
13
- - /73
-4,пит.'
.ОГ"
СННТ."
,ГЕТ.Г
. ГЕт.г"
иГЕТ-З”
»МсН"
мОПРЧ"
„РЧ"
„ПЧ
„СВЕРКА ЧАСТ/
„ ЛИН. Af, A3.F3
ЛИН.А1*
„ЛИН.ВГ
.ЛИН F-Ihoh 1
„ ЛИН. F'2mq«2
.ЛИИ. F-АДАП
.ТОК f КАН.*
.ТОК 2КАН*
—
Cl
7Т
;а
>5
/6
зз и
® Ш9
о
0(1
623
•вт".
Э8
«г/ П'-'? -КНТВ|<л
4/(39) 7
[!12
— 1. 1
-г/в 1кп
КОРПУС
Сеть____
~С~еть ~
--4/6 (62-/2)
— ш/
«И'2’ ,
195 (62-32 /62 -37)
193 (62-33 /59-43)
--Ш10 (62-^)
+-
Ш4 (6/-4)
~Г Ш1 (Ei-12)
Ulf (61,-25)
Ш/ (65-72)
— ш (Б5~2)
Я
— Ш1
— шг
—шй
-А—Ш15
• (57-53)
IDI6
О
(. 472
Ншз
О
ч/Ш2
1-0
р
Ш5
Шв из
(Hl
оо
(Б1-6)
Е1-(
64-25
ОО
--65-72
ШЗ 4/4
— 19(65-46)
-?----(9(65 -st)
Рис. 69. Блок Б7-53.
Схема электрическая принципиальная.
(Аист 3)
t КАНАЛ
21
8
13
л
15
16
вгъ
.АвГ. Т.
Эв
.ВЕНТ' '
82)
Ul(39)
- 12
I?
-г/а
корпус
Сета
Сеть ~~
ш
И
£ £
5> 5>
Z7 28 29
ИЙ
,й
ц|«> «а
Es
-- Шб (62-12)
I (67-2)
- — шг)1 7 , .
--- Ш5 (62 -32 /62 -37)
---Ш5 (62-33 /39 -83)
- - ШЮ (62-9)
= =шб}'6,’Р ~
— щ'г}(6'-6’
““ Ш9 (6>-9)
Ш1 (69-12)
Ш1 ( 69 -25?
Ш( ( 65 - 22)
111 (65-2)
н
— Ш2
—ИНЬ
-------Ш15
22
Ш!б
(67-55)
39
(Hl
mt
(1(1ш
Ш9
(1
Ш6
Ш2
1118 Uli
И9
Ш7
UI6
Р
Р
UII
Ш7
р
Р
Я,Ш2
-99)
— Ш(Б5~Ьб)
— Ш(Б5 -81) (39
Р
О ,
х, шг
Я Ш2
<W <ИФКМ(М
W3 Ш9
(1(1
-Ы£.
W8
1шз Шк
шз
67-53
(1ш/
- — ^62-/2
О"5
62-32
(^? (6г’37?
Ш?
7 “
(1
аа
(39-83)
(1(1
<1„с (1(1
(1О
61-2
Рис. 69а Блок Б7-5~5
(1
(1
—(6Гб)
6г-9
----69-12
-69-25
65-72
Схема электрическая принципиальная.
(Лист 3)
Для 39-$Ц-трансфорийтор Тр ЦЛ±735.039
Для Э9-И-1.1 транссрормйтар Тр ЦП±735.0±1
Элемент 39 -81.1(39 -81 - 11)
Планка монтажная П10
Эл ем ент 39- 82. 02 •
Элемент Э9-83
Рис. 7/
Схемы электрические принципиальные.
Элемент Э9~79
Элемент 39-80.1
Подбирают при регулировании
Элемент 39-16.01
