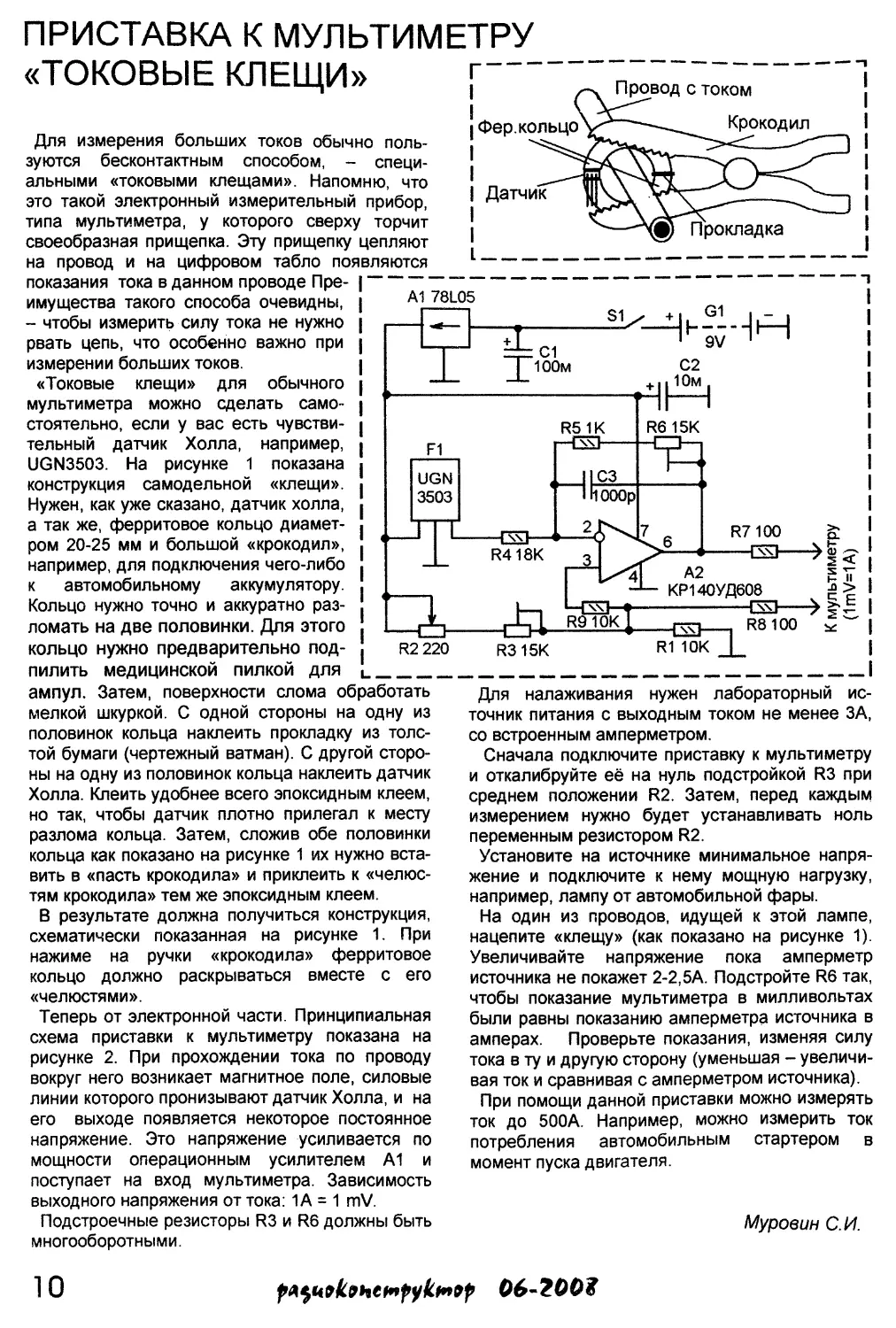

ПРИСТАВКА К МУЛЬТИМЕТРУ
«ТОКОВЫЕ КЛЕЩИ»
Для измерения больших токов обычно поль-
зуются бесконтактным способом, - специ-
альными «токовыми клещами». Напомню, что
это такой электронный измерительный прибор,
типа мультиметра, у которого сверху торчит
своеобразная прищепка. Эту прищепку цепляют
на провод и на цифровом табло появляются
показания тока в данном проводе Пре-
имущества такого способа очевидны,
- чтобы измерить силу тока не нужно
рвать цепь, что особенно важно при
измерении больших токов.
«Токовые клещи» для обычного
мультиметра можно сделать само-
стоятельно, если у вас есть чувстви-
тельный датчик Холла, например,
UGN3503. На рисунке 1 показана
конструкция самодельной «клещи».
Нужен, как уже сказано, датчик холла,
а так же, ферритовое кольцо диамет-
ром 20-25 мм и большой «крокодил»,
например, для подключения чего-либо
к автомобильному аккумулятору.
Кольцо нужно точно и аккуратно раз-
ломать на две половинки. Для этого
кольцо нужно предварительно под-
пилить медицинской пилкой для
ампул. Затем, поверхности слома обработать
мелкой шкуркой. С одной стороны на одну из
половинок кольца наклеить прокладку из толс-
той бумаги (чертежный ватман). С другой сторо-
ны на одну из половинок кольца наклеить датчик
Холла. Клеить удобнее всего эпоксидным клеем,
но так, чтобы датчик плотно прилегал к месту
разлома кольца. Затем, сложив обе половинки
кольца как показано на рисунке 1 их нужно вста-
вить в «пасть крокодила» и приклеить к «челюс-
тям крокодила» тем же эпоксидным клеем.
В результате должна получиться конструкция,
схематически показанная на рисунке 1. При
нажиме на ручки «крокодила» ферритовое
кольцо должно раскрываться вместе с его
«челюстями».
Теперь от электронной части. Принципиальная
схема приставки к мультиметру показана на
рисунке 2. При прохождении тока по проводу
вокруг него возникает магнитное поле, силовые
линии которого пронизывают датчик Холла, и на
его выходе появляется некоторое постоянное
напряжение. Это напряжение усиливается по
мощности операционным усилителем А1 и
поступает на вход мультиметра. Зависимость
выходного напряжения от тока: 1А = 1 mV.
Подстроечные резисторы R3 и R6 должны быть
многооборотными.
Г
Датчик
Провод с током
Крокодил
Фер. кольцо
Для налаживания нужен лабораторный ис-
точник питания с выходным током не менее ЗА,
со встроенным амперметром.
Сначала подключите приставку к мультиметру
и откалибруйте её на нуль подстройкой R3 при
среднем положении R2. Затем, перед каждым
измерением нужно будет устанавливать ноль
переменным резистором R2.
Установите на источнике минимальное напря-
жение и подключите к нему мощную нагрузку,
например, лампу от автомобильной фары.
На один из проводов, идущей к этой лампе,
нацепите «клещу» (как показано на рисунке 1).
Увеличивайте напряжение пока амперметр
источника не покажет 2-2,5А. Подстройте R6 так,
чтобы показание мультиметра в милливольтах
были равны показанию амперметра источника в
амперах. Проверьте показания, изменяя силу
тока в ту и другую сторону (уменьшая - увеличи-
вая ток и сравнивая с амперметром источника).
При помощи данной приставки можно измерять
ток до 500А. Например, можно измерить ток
потребления автомобильным стартером в
момент пуска двигателя.
Муровин С. И.
