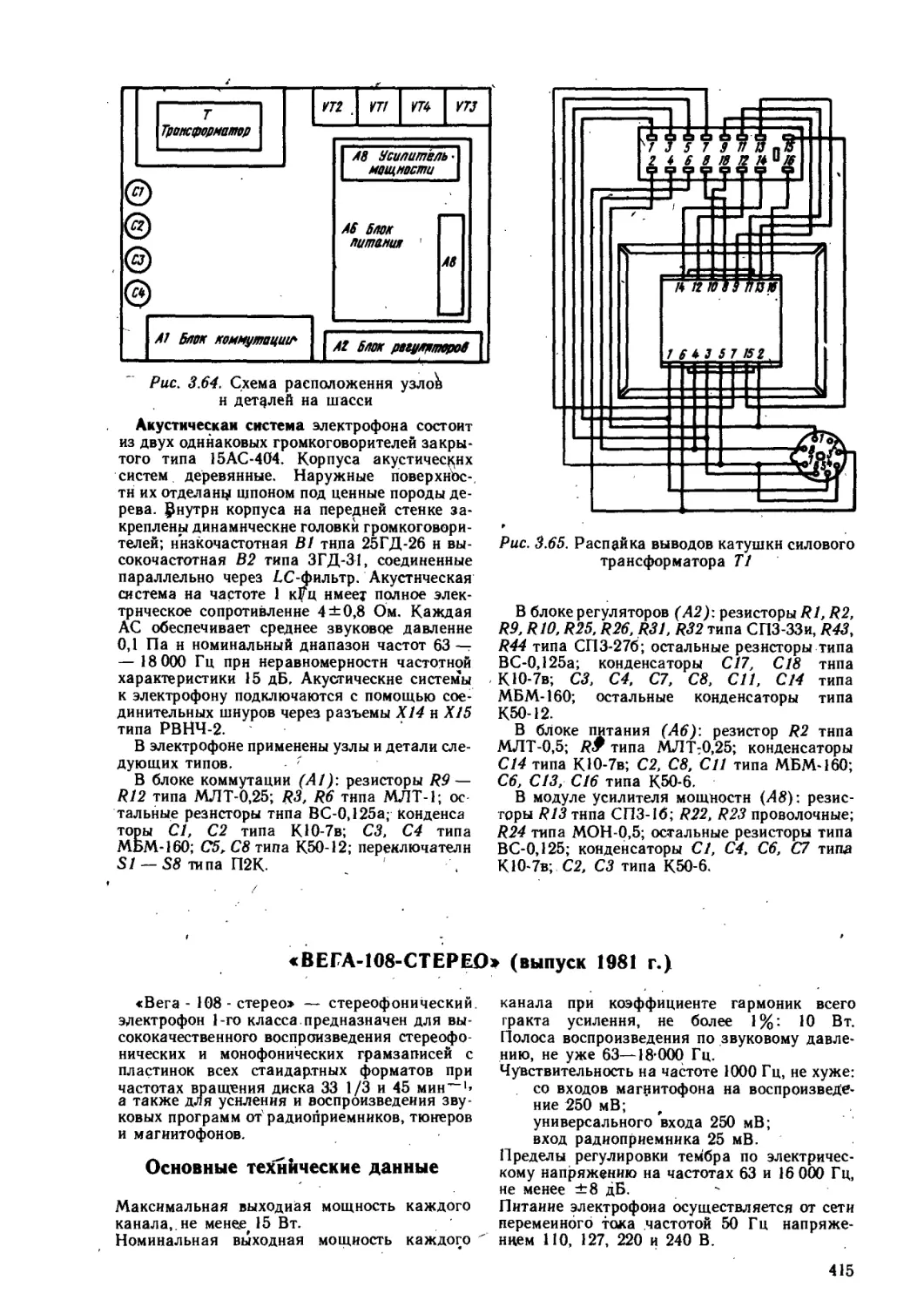

Рис. 3.64. Схема расположения узло^ н деталей на шасси
Акустическая система электрофона состоит из двух одинаковых громкоговорителей закрытого типа 15АС-404. Корпуса акустичес^нх систем деревянные. Наружные поверхнос-. тн их отделан^ шпоном под ценные породы дерева. §нутрн корпуса на передней стенке закреплены динамнческне головки громкоговорителей; низкочастотная В1 типа 25ГД-26 н высокочастотная В2 типа ЗГД-31, соединенные параллельно через LC-фильтр. Акустическая система на частоте 1 кГц нмееу полное электрическое сопротивление 4 ±0,8 Ом. Каждая АС обеспечивает среднее звуковое давленне 0,1 Па н номинальный диапазон частот 63 — — 18 000 Гц прн неравномерности частотной характеристики 15 дБ, Акустические системы к электрофону подключаются с помощью соединительных шнуров через разъемы Х14 н Х15 типа РВНЧ-2.
В электрофоне применены узлы и детали следующих типов. '
В блоке коммутации (А1): резисторы R9— R12 типа МЛТ-0,25; R3, R6 тнпа МЛТ-1; ос тальные резнсторы тнпа ВС-0,125а; Конденса торы Cl, С2 типа КЮ-7в; СЗ, С4 типа МБМ-160; С5, С8 типа К50-12; переключатели S1 — S8 типа П2К.
Рис. 3.65. Распайка выводов катушкн силового трансформатора Т1
В блоке регуляторов (А2)\ резисторы/?/, R2, R9,R10, R25, R26, R31, R32 типа СПЗ-ЗЗи, R43, R44 типа СПЗ-276; остальные резнсторы типа ВС-0,125а; конденсаторы С17, С18 тнпа КЮ-7в; СЗ, С4, С7, С8, СИ, С14 типа МБМ-160; остальные конденсаторы типа К50-12.
В блоке питания (А6)\ резистор R2 тнпа МЛТ-0,5; /?<У типа МЛТ-0,25; конденсаторы С14 типа КЮ-7в; С2, С8, СП типа МБМ-160; С6, С13, С16 типа К50-6.
В модуле усилителя мощности (Л8): резисторы ₽/Зтнпа СПЗ-16; R22, R23 проволочные; R24 типа МОН-0,5; остальные резисторы типа ВС-0,125; конденсаторы С1, С4, С6, С7 типа КЮ-7в; С2, СЗ типа К50-6.
«ВЕГА-108-СТЕРЕО» (выпуск 1981 г.)
«Вега - 108 - стерео» — стереофонический, электрофон 1-го класса.предназначен для высококачественного воспроизведения стереофонических и монофонических грамзаписей с пластинок всех стандартных форматов при частотах вращения диска 33 1/3 и 45 мин~1’ а также для усиления и воспроизведения звуковых программ от радиоприемников, тюнеров и магнитофонов.
Основные технические данные
Максимальная выходная мощность каждого канала,, не менее 15 Вт.
Номинальная выходная мощность каждого
канала при коэффициенте гармоник всего гракта усиления, не более 1%: 10 Вт. Полоса воспроизведения по звуковому давлению, не уже 63—18*000 Гц.
Чувствительность на частоте 1000 Гц, не хуже: со входов магнитофона на воспроизведение 250 мВ; , универсального входа 250 мВ; вход радиоприемника 25 мВ.
Пределы регулировки тембра по электрическому напряжению на частотах 63 и 16 000 Гц, не менее ±8 дБ.
Питание электрофона осуществляется от сети переменного тока частотой 50 Гц напряжением НО, 127, 220 и 240 В.
415
Потребляемая мощность от сети, не болеа 80, Вт.
Переходные затухания между стереоканалами по тракту УЗЧ (без звукоснимателя) на частотах, не менее:
315 Гц—30 дБ;	1000 Гц—35 дБ;
5000 Гц—30 дБ;	10000 Гц—25 дБ.
Электропроигрывающее устройство типа G-602 (производство ПНР.).	k
Габаритные размеры:
блока электрофона 465 X420 X 210 мм;
акустической системы (каждой) 420(Х Х250Х190 мм.
Масса:
электрофона 15 кг;
» акустической системы 8x2 кг.
Принципиальная электрическая схема
Электрофон «Вега-108-стерео» разработан на базе магннторадиолЫ «Вега-115-стерео». Различие состоит только в том,, что в электрофоне «Вега-108-стерео» исключены блоки радиоприемника н кассетного магнитофона и введены соответствующие изменения коммутации.
Электрофон «Вега-108-стерео» состоит из стереофонического ЭПУ типа G-602 с предусилителем магнитоэлектрической головки звукоснимателя (АЗ}; блока коммутации входов источников сигнала (А1)\ блока регуляторов громкости н стереобаланса, тембра по низким и высоким 34 (А2)\ блока усилителя мощности, состоящего из двух идентичных модулей усилителя мощности {Ав) левого и правого каналов. Нагрузкой усилителей мощности служат дае выносные акустические системы типд 15АС-4О4. Питание электрофона осуще
ствляется от сети переменного ,тока через ^встроенный блок питания (А6).
Принципиальная электрическая схема элек-Трофона «Вега-108-стерео> приведена на рнс. 3.66.— 3.68, а подробное описание аналогичных блоков, н ЭПУ типа G-602 дано выше, в разделе магниторадцолы «Вега-115-стерео».
Режимы работы транзисторов приведены на схемах блоков н в табл. 3.5.
Конструкция и детали /
Электрофон «Ве^а.-108-стерео» конструктивно состоит из трех блоков: моноблока ЭПУ с УЗЧ н двух выносных акустических снстем.
Корпус моноблока электрофона сборный. Лицевая передняя панель и задняя стенка сделаны из пластмассы черного и серого цвета. Боковые стенки и верхняя' панель деревянные, отделаны шпоном ценных пород дерева. На верхней панели, электрофона размещено ЭПУ. Основные органы'управления размещены .на передней лицевой и верхней панелях и имеют соответствующие надписН н обозначения.	(
На передней панели расположены в ряд слева направо: кнопка включения .. сети питания и лампочка индикатора включения сети; кнопки включения стереотелефоиов, звукоснимателя, универсального входа, внешнего радиоприемника, внешнего магнитофона, режимов работы МОНО-СТЕРЕО/ фильтра высоких частот, ослабителя громкости: ручки регуляторов, Громкости, стереобаланса, тембра НЧ, тембра ВЧ. Ниже под кнопками находятся гнезда для подключения/ стереотелефонов, универсального входа, радиоприемника, магнитофона. Гнезда закрыты откидной крышкой. ।	'
На верхней панели слева от диска ЭПУ расположена лампочка освещения стробоскопических меток, а сггоава ручки' настройки частоты вращення ЭПУ н ручного микролнфта,
Таблица 3.5
Уровни напряжений сигнала в контрольных точках электрофона «Вега-108-стерео»
Контрольная точка	Напряжение сигнала, мВ	Условия измерений
Блок коммутации (А/) Контакт 3—2 (5—2) XI' Контакт 1—2 (4—2) Х2	250 25	200 мВ, V-3 (КТ-4), Fсиги = 1 кГ Ц
Блок регуляторов (А2)	, КТ-5 (КТ-6)	2Q0	£7вых=210 мВ, коллектор VT1 (VT2), V’chth—I кГц
VT3 (VT4), база Усилитель мощности (А8)	210	1/вьи=^900 мВ, КТ-7 (КТ-8)-, Fсиги = 1 кГ ц
VT1 (база)	900	и вых — 6,3 В, /?и==4 Ом, Fсиги — 1 кГ ц
Проверка всего тракта усиления со входа Al VT1 (VT2), база*	250	^вых=6,3 В, /?н = 4 Ом, Fan®’! кГц, рг — max, РТ — ШП, РБ — среднее положение
416 *
Рис* 3.66. Принципиальная электрическая схема блока коммутации (А1) н блока регуляторов (А2) электрофона «Вега-108-*стерео>. В переключателе рода работы для повышения надежности используются спаренные группы контактов
14 Зак. 540
417
Б
Рис, 3.67. Принципиальная электрическая схема двухканального усилителя мощности (А8) и акустической системы ЛК н ПК
418
Рис. 3.68. Принципиальная электрическая схема ЭПУ типа G-602, блока предусилителя (АЗ) и блока питания (Л6)
419
Рис. 3.69. Электромонтажная схема печатной платы блока коммутации (А1)
Рис. 3.70. Электромонтажная схема печатной платы блока питания
Рис. 3.71. Схема расположения блоков и узлов на шасси
далее в ряд кнопки включения автостопа, ЭПУ-СТОП, ЭПУ-ПУСК, частоты вращения диска на 33 и 45 мин-1. На задней стенке корпуса размещены гнезда для подключения акустических систем левого и правого каналов и держатель предохранителя. Внутри корпуса находится сборное, металлическое шасси, на котором закреплены основные блоки и узлы электрофона. Схема расположения основных блоков и узлов показана на рис. 3.71.
Основной монтаж блоков и узлов электрофона выполнен на печатных платах, конструкция которых аналогична конструкции соответствующих блоков и узлов магииторадиолы «Вега-115-стерео» за исключением печатной платы блока коммутации (А1) и блока питания (М).
Подробное описание конструкции блоков и узлов электрофона приведено выше при описании магниторадиолы «Вега-115-стерео». Электромонтажные схемы печатных плат бло
ка коммутации (А1) электрофона показана на рис. 3.69, а блока питания на рис. 3.70. Электромонтажные схемы печатных плат блока регуляторов (А2), блока усилителя мощности (А8) приведены на рис. 2.62. и 2.63, а блока предусилителя головки звукоснимателя (АЗ) — на рис. 2.55.
Акустическая система электрофона «Вега-108-стерео» состоит из двух одинаковых громкоговорителей типа 15АС-404 или 15АС-408. Эти акустические системы по конструкций и электроакустическим параметрам аналогичны. Подробное описание 15АС-404 дано при описании электрофона «Вега - 104-стерео».
В электрофоне применены узлы и детали следующих типов.
В блоке коммутации (А1): резисторы R9-R12 типа МЛТ-0,25; R3, R6 типа МЛТ-1; остальные резисторы типа ВС-0,125а; конденсаторы Cl, С2 типа К10-7в; СЗ, С4 типа МБМ-160; С5-С8 типа К50-12; переключатели S1—S8 типа П2К.
В блоке регуляторов (А 2): резисторы Rl, R2, R9, RIO, R25, R26, R31, R32 типа СПЗ-ЗЗи; R43, R44 типа СПЗ-276; остальные резисторы типа ВС-0,125а; конденсаторы С17, С18 типа К10-7в; СЗ, С4, С7, С8, СИ, С14 типа МБМ-160; остальные конденсаторы типа К50-12.
В блоке предусилителя (АЗ): резисторы R1-R30 типа ВС-0,125а; конденсаторы С1-С4, С6-С15 типа К50-6; С5-С12 типа К73-9.
В блоке питания (А6): резисторы R2 типа МЛТ-0,5; R3 типа МЛТ-0,25; конденсаторы С14 типа КЮ-7в; С2, С8, СП типа МБМ-160, С6,С13,С16 типа К50-6.
В модуле усилителя мощности (А8): резисторы R13 типа СПЗ-16; R22, R23 проволочные; R24 типа МОН-0,5; остальные резисторы типа ВС-0,125а; конденсаторы С1, С4, С6, С7 типа КЮ-7в; С2, СЗ типа К50-6.
«МЕЛОДИЯ-ЮЗМ-СТЕРЕО» (выпуск 1979 г.)
«Мелодия-ЮЗМ-стерео» — стереофонический электрофон 1-го класса предназначен для электроакустического воспроизведения стереофонических и монофонических грамзаписей с пластинок всех форматов, а также для усиления и воспроизведения звуковых программ от радиоприемников, тюнеров, магнитофонов и других источников сигналов. Для индивидуального прослушивания воспроизводимых программ в электрофоне предусмотрена возможность подключения стереотелефонов.
Основные технические данные
Номинальная выходная мощность каждого канала при коэффициенте гармоник всего тракта усиления, не более 2%: 6 Вт.
Максимальная выходная мощность каждого канала, не менее 20 Вт.
Диапазон воспроизводимых частот, не уже 63-16 000 Гц.
422
Чувствительность тракта усиления со входа для подключения:
ЭПУ и магнитофона, не хуже 250 мВ; радиоприемника и тюнера, не хуже 25 мВ. Входное сопротивление тракта усиления со входа для подключения:
ЭПУ и магнитрфона, ие менее 500 кОм; радиоприемника и тюнера, не менее 47 кОм.
Выходное сопротивление для подключения магнитофона на запись, * не более, 10 кОм. Пределы регулировки тембра на частоте 100 Гц, не менее ±12 дБ и на частоте 10 000 Гц, не менее + 5/ —10 дБ.
Пределы регулировки стереобаланса, не менее 46 дБ.
Рассогласование стереофонических каналов усиления:
по чувствительности, не более 1,5 дБ; по частотным характеристикам, не более 1,5 дБ.
Переходное затухание между стереофоничес-
